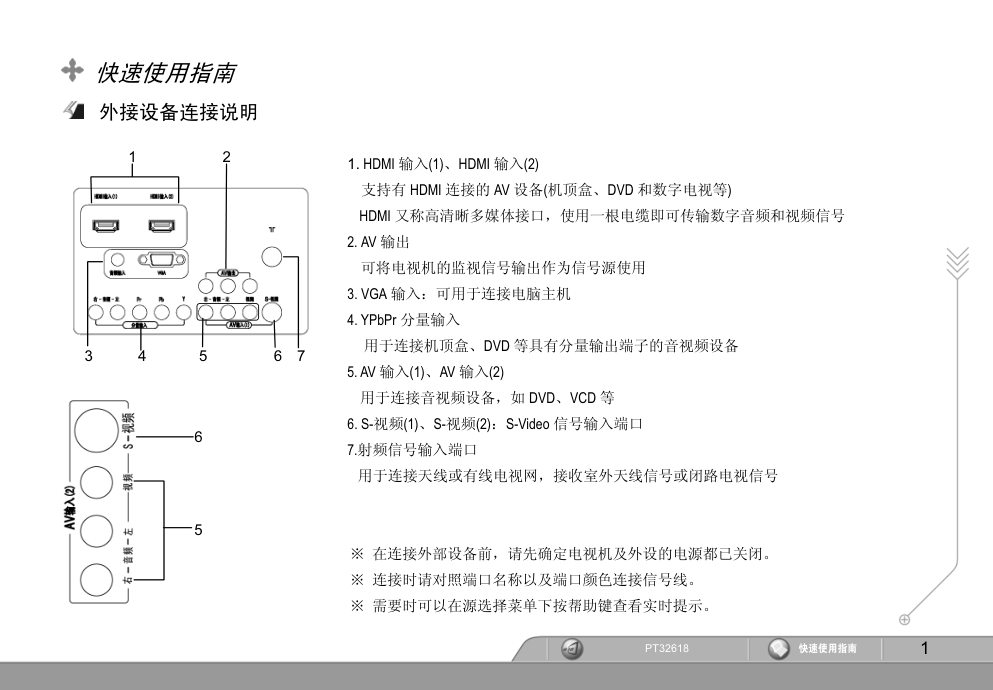

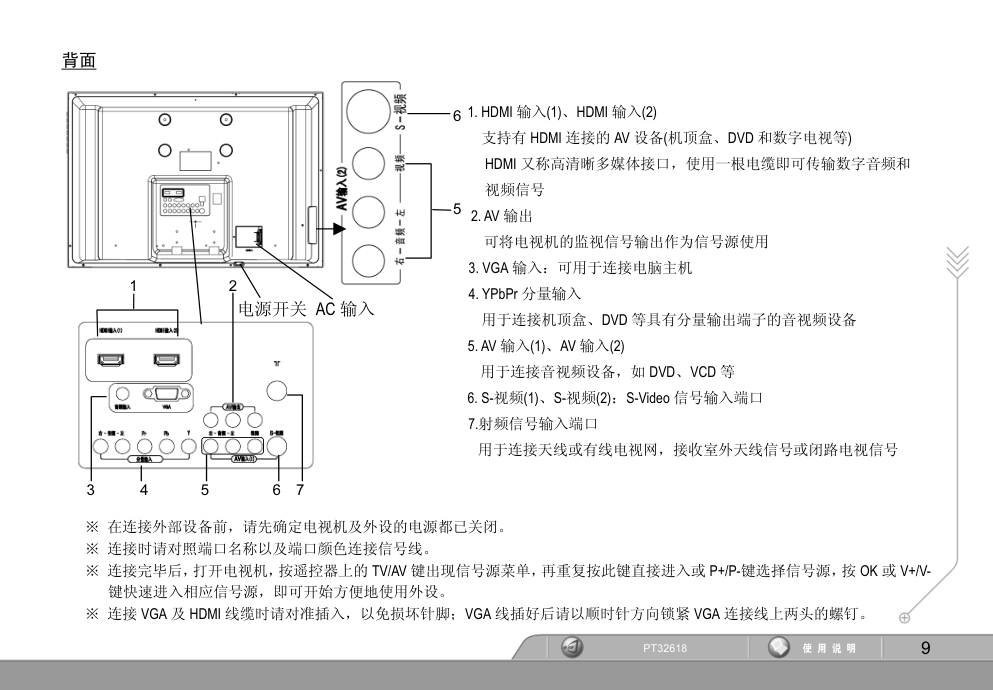

1 PT32618 快速使用指南 快速使用指南 外接设备连接说明 1. HDMI 输入(1)、HDMI 输入(2) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等) HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和视频信号 2. AV 输出 可将电视机的监视信号输出作为信号源使用 3. VGA 输入：可用于连接电脑主机 4. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备 5. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等 6. S-视频(1)、S-视频(2)：S-Video 信号输入端口 7.射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可以在源选择菜单下按帮助键查看实时提示。 1 2 3 4 5 6 7 6 5 2 PT32618 快速使用指南 遥控器按键说明 信号源选择 返回前一观看节目/信号源 V+/V- 调整音量 遥控器学习功能区 P+/P- 选择节目号 暂时关闭音量 演示量子芯功能 * 带阴影按键本机未用 打开/关闭菜单 3 PT32618 快速使用指南 节目搜索 按菜单键，用 P+/P-键选择“设置”菜单，再按 V+/V-或 OK 键选择“节目 搜索”菜单。 通过对节目搜索菜单的操作，您可对“节目号、自动搜索、手动搜索、微调、 彩色制式、伴音制式”等项进行调整（仅在 TV 源下，并且锁定功能为“关” 时可进入）。 节 目 号：按 V+/V-选择节目号（0～235）。 自动搜索：选中此项后，按 V+/V-键或 OK 键，电视机进入搜索警示菜单，再按 OK 键开始自动搜索。在搜索过程中，电视机 将自动存储节目，并设置制式。搜索完毕，即可观看电视节目。 手动搜索：选中此项后，可以按 V+/V-键或 OK 键，进入手动搜索菜单，按 P+/P-键选择调整项目, 按 V+/V-键进行调整，在 选中搜索进度条时，按 V+/V-键则以节目号项指定的节目频点为起点向高频段/低频段搜索信号。若搜到的节目不是 需要的，可再次按下 V+/V-键继续搜索，直到完成该节目号的搜索。搜到的节目存入当前指定的节目号中。 微 调：选中此项后，按 V+/V-键或 OK 键，可进入微调菜单，按住 V+/V-进行调整，以获得最佳的接收效果，按 OK 键保存 节目并返回。 彩色制式：自动、PAL、NTSC、SECAM。 伴音制式：BG、I、DK、M。 4 PT32618 快速使用指南 维护保养等注意事项 ※ 请勿将电视机放在高温或潮湿的环境中。 ※ 请勿将任何物件放入电视机中，不能将盛有液体的容器放在电视机上。 ※ 搬动电视机时，请特别注意保护屏幕。切勿用锐利的工具划屏幕！ ※ 清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 ※ 请勿长期显示高亮度及高对比度静止画面或长期播放不满屏画面，以免降低等离子屏的使用寿命。 简单故障检查 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 *检查电源插头是否插好，主电源开关是否按下 *电源指示灯是否亮，是否按待机开关 *检查天线连接情况 有雪花状干扰 *检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) *使天线远离其他连接电缆 *使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 *在设置菜单中的节目搜索子菜单中选择微调改善图像效果 没有外接装置输入的信号 *检查外接装置是否打开，在信号源菜单中选择正确的源 *检查电视机与外接装置的连接 图像没有颜色 *在图像下用户菜单中检查对比度、饱和度是否最小值 图像正常但无声音 *检查是否处于静音状态，按静音或 V+解除 *检查音量数值是否最小，按 V+调大 遥控器不工作 *检查电池安装是否正确，以确定重新安装 *检查电池电量是否已耗尽，以确定更换电池 *清洁遥控器的顶端边缘(发射窗) 5 PT32618 目 录 目 录 安全注意事项····················································································································································· 7 部件名称···························································································································································· 8 摇控器简介 ·······················································································································································10 安装电视机 安装随机配备的电源线································································································································································· 13 开机/关机 开机、关机、无信号自动关机 ······················································································································································ 14 菜单操作简介····················································································································································14 设置 节目搜索（节目号、自动搜索、手动搜索、微调、彩色制式、伴音制式） ·················································································· 15 节目管理（频道开关、频道命名、频道交换） ····························································································································· 16 定时（睡眠、时间设置、开机节目、定时模式）·························································································································· 18 语言/LANG ··················································································································································································· 18 6 PT32618 目 录 屏幕保护 (蓝背景、像素移动、消除残影)···································································································································· 18 儿童锁（节目锁定、AV 限制、限时收看、修改密码）················································································································· 19 菜单设置、开机旋律、运动提示、复位········································································································································ 19 图像 画质选择、用户············································································································································································ 20 画面尺寸、专家设置····································································································································································· 21 声音 音质选择、用户、专家设置·························································································································································· 23 其他直接键功能 浏览、帮助、量子芯演示功能 ······················································································································································ 24 学习遥控器 ·······················································································································································25 简单故障检查····················································································································································26 产品规格···························································································································································28 有毒有害物质或元素含量说明···························································································································29 ※ 本手册中的屏幕显示和图解仅为示例，请以实物为准。 7 PT32618 使 用 说 明 出现异常——发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立即断开电源拔出插 头，并请专业人员开机检查。 接地良好——本产品为一类电器，请务必使用三相电源插座并确保其地线接地良好。 高压危险——机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。 温度——本机存放环境温度为-20～50℃,使用环境温度为 0～40℃。若超过此范围，可能对本机造成永久性损伤。 本产品从低温环境搬到高温环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或其它危险。请勿将机器 放在阳光直射或靠近热源处。 湿度——20%～80%。海拔高度——0～2000 米。 防潮——请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。应避免在水源附近使用本 机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机顶部不要放置盛水（或其他液体等）容器，以免机箱、屏幕变形及水汽浸入。 通风——请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。本机与周围的距离应保持 10CM 以上。 悬挂——当产品需要悬挂在墙上时，必须按照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳——请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线——安装室外天线时请远离高架线并加装避雷装置。遇到雷雨天气时请拔掉电源插头及天线插头，以防雷击。天线输入器是保 证电视机安全使用的关键部件，因此请务必在确保天线输入器安装好以后再使用电视机。 电源——请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接触；拔取电源插头时请捏 住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意外。 开/关机——请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看——当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。若画面长期显示高亮度及高对比度静止画面或 长期播放不满屏画面，会降低等离子屏的使用寿命。请不要持续显示静止图像超过 10 分钟，这样会造成本机出现永 8 PT32618 使 用 说 明 久的影像残留现象。请尽量避免长时间在 4：3 模式下观看，以免出现影像残留现象。此乃操作失误造成，不在我们的品 质保证范围内。 移机——移动本机时要小心，避免被撞击。特别要注意保护屏幕部分，手不要接触等离子屏。此外特别注意，挤压可能造成等离子 屏幕的永久性损坏。如果使用手推车，要提防产品翻倒引起伤害。急刹车、用力过猛和地面不平会导致产品从手推车上翻 倒。 △ 维护保养注意事项 清洁——清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。另外切勿让机壳长时间 接触橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂（如餐具洗涤剂）后拧干擦拭。切勿使用液态或 喷雾式清洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。不要用潮湿的手触摸等离子电视机，以免导致触电或将其损坏。 附件——请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点——等离子屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，但不会影响使用。 部件名称 正面 ①①节目∨——更改节目号 ②①音量∨——增大/减小音量 ③菜单——打开/关闭菜单 TV/AV ④ ——打开/关闭节目源菜单,可在电视、AV1、AV2、S 视频 1、S 视频 2、分 量、VGA、HDMI1、HDMI2 之间切换 ⑤待机——待机开关键 ⑥电源指示灯 在正常工作状态下，指示灯无指示； 在待机状态下，指示灯为红色； 在设定过定时/睡眠关机的状态下，指示灯为绿色； 在 PC 睡眠状态，指示灯为橙色。 ⑦红外接收窗：接收遥控器的信号 ⑥⑦ 9 PT32618 使 用 说 明 背面 1. HDMI 输入(1)、HDMI 输入(2) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等) HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和 视频信号 2. AV 输出 可将电视机的监视信号输出作为信号源使用 3. VGA 输入：可用于连接电脑主机 4. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备 5. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等 6. S-视频(1)、S-视频(2)：S-Video 信号输入端口 7.射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 连接完毕后，打开电视机，按遥控器上的 TV/AV 键出现信号源菜单，再重复按此键直接进入或 P+/P-键选择信号源，按 OK 或 V+/V- 键快速进入相应信号源，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚；VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 1 2 3 4 5 6 7 6 5 电源开关 AC 输入 10 PT32618 使 用 说 明 遥控器简介 遥控器与电视机上的同名按键功能相同。其中面板上的“∧节目∨”、“∧音量∨”键 分别对应遥控器上的“P+/P-”、“V+/V-”键。使用遥控器可方便地对电视进行操作， 本手册将以介绍遥控器的操作方法为主。 1．待机开关 2．遥控器学习功能区 (见 P25) 3．实时帮助(见 P24) 4．频道命名和排序 5．选择图像模式 6．操作确认键 7．V+/V-：增大/减小音量 8．返回前一个观看的节目/信号源 9．查看当前节目信息 10．信号源选择 11．演示量子芯功能(见 P24) 12．改变图像尺寸 13．设置睡眠关机 14．六画面节目浏览(见 P24) 15．打开/关闭菜单 16．选择声音模式 17．P+/P-：切换节目号 18．暂时关闭伴音 19．使图像静止 20．用于直接选择节目号或命名节目 * 带阴影按键本机未用 11 PT32618 使 用 说 明 遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/-标志装入两节 7 号电池后盖上盖板。 a 打开电池仓盖 b 对应（+）、（-）极标识 c 装上仓盖直到锁紧 装入两节 7 号电池 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2. 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。（示例图仅供参考） 12 PT32618 使 用 说 明 安装电视机 ※ 安装使用前请仔细阅读“维修保养及安全注意事项”的有关内容。 ※ 请选购厂家指定的底座或壁挂架将本机放置在合适的位置。详细安装方法请参见其包装箱内的《安装使用规范》。 等离子电视机底座、壁挂架型配置表: 型号 底座 壁挂架 PT32618 DZ9004 BG09 ※ 将本机放置好后，把天线插好，并使用随机配备的电源线接通交流电源。 13 PT32618 使 用 说 明 安装随机配备的电源线 1. 插入电源线 2. 从整机上取出电源线 当卡勾啮合到位并发出“咔嗒”声后，请继续将电源 线插头向内推到底，以确保其牢靠地插接到位。 用户在正常使用过程中，请勿随意拉扯电源线。 ※ 接通电源前请确保接地有效，以免发生意外，不能使用不可靠的交流电源，不能将本机电源线上的地线去掉或不使用。 ※ 请注意交流电源的电压范围应符合本机的后盖铭牌所标识的范围。 为了能舒适地欣赏电视节目： 请保持等离子电视屏幕中心比眼睛高度略低，距离为屏幕显示部分对角线长度的 3～5 倍，环境亮度以能够轻松阅读报纸的程度为佳。 ※ 使用室外天线时，请安装避雷装置并注意定期检修。天线电缆不应与电源线等捆在一起。 ※ 打开包装箱时，请将包装箱及箱内填充物保管好，以便将来搬运时使用。 AC 输入 AC 输入 14 PT32618 使 用 说 明 开机 电视机安装妥当后插好电源插头，按下电视机左下方的主电源开关，电视机进入待机状态。此时按遥控器或本机上的待机开关键， 电视机将进入开机状态。 关机 在开机状态下，按待机开关键，电视机回到待机状态。在待机状态下，按下本机上的主电源开关或将电源插头拔出均可实现关机。 ※ 如果您长时间不观看电视，请将电视机的电源插头拔下，以节约能源。因为电视机在待机状态下一样会消耗能源。 ※ 在使用中如果遇到意外停电，电视机将自动关闭。为保证安全，请将电源插头从交流电网中拔出。 TV 无信号自动关机 当无信号（如电视台停止播放节目）且无按键操作，约 15 分钟后电视机将自动关机进入待机状态。若此时距离已设定的睡眠/定 时关机时间不到 15 分钟，则优先执行睡眠/定时关机。 菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按菜单键，屏幕显示菜单。此时若按 P+/P-键可循环选择不同的菜单（图像、声音、设置）。选中某个菜单，再按 V+/V-键或 OK 键 可以继续选择需要调整的项目。按照屏幕下方的提示，你可以进行相应的调整或设置。 完成所需的操作后，可按菜单键关闭显示的菜单；若在一定的时间内没有操作，菜单也会自动关闭。 在后面的功能介绍中，将省略菜单的选择过程。 ※ 本机和遥控器上的同名按键功能相同。当遥控器丢失或失灵时，使用本机按键也能进行一些菜单的操作。 ※ 菜单中的部分选项会根据不同的信号源或状态自动显示或隐藏。 15 PT32618 使 用 说 明 设置 在设置菜单中，可以对“节目搜索、节目管理、定时、语言/LANG、屏幕保护、儿童锁、菜单设置、开机旋律、运动提示、复位” 等项进行操作。 ※ 在非 TV 源下，“节目搜索、节目管理”选择项不出现，后面各选择项前移。 节目搜索 通过对节目搜索菜单的操作，您可对“节目号、自动搜索、手动搜索、微调、 彩色制式、伴音制式”等项进行调整。 节目号 ：按 V+/V-选择节目号（0～235）。 自动搜索：选中此项后，按 V+/V-键或 OK 键，电视机进入搜索警示菜单，再 按 OK 键开始自动搜索。在搜索过程中，电视机将自动存储节目， 并设置制式。搜索完毕，即可观看电视节目。 16 PT32618 使 用 说 明 手动搜索：选中此项后，可以按 V+/V 键或 OK 键，进入手动搜索菜单，按 P+/P-键选择调整项目, 按 V+/V-键进行调整，在选中搜索 进度条时按 V+/V-键则以节目号项指定的节目频点为起点向高频段/低频段搜索信号。若搜到的节目不是需要的，可再次 按下 V+/V-键继续搜索，直到完成该节目号的搜索。搜到的节目存入当前指定的节目号中。 微 调：选中此项后，按 V+/V-键或 OK 键，进入微调菜单，按住 V+/V-键进行调整，以获得最佳的接收效果，按 OK 键保存节目 并返回。 彩色制式：自动、PAL、NTSC、SECAM。 伴音制式： BG、I、DK、M。 ※ 完成节目搜索后，如需对图像/声音进行调整，可参见 P20/P23。 节目管理 可对 236 个节目进行管理。 频道开关： 按 P+/P-选择相应的节目，按 V+/V-键选中“开关”项，按 OK 键更改当前节目的跳跃状态（开/关）。当选为“关”时，按 P+/P-选 择频道时该频道就被跳过。若需再次切换到该频道，只能通过遥控器上的数字键直接输入该频道号，或者通过节目管理菜单进行 切换。 频道命名： 先按 P+/P-选择需编辑的节目,按 V+/V-键移到名称一栏，按 OK 键进入编辑状态，按任意数字键，在右侧会同时出现字符下拉列表， 用 P+/P-键选择相应的字符。按确认键或者等待 4 秒后高亮自动向右移动一个位置，编辑下一个字符。编辑完成后，按 OK 键退出 并返回到选中频道的状态。 17 PT32618 使 用 说 明 按键对应的字符列表： 频道交换： 按 P+/P-移动至相应的节目，按 OK 键选中节目，右侧显示上下 箭头▲/▼，此时按 P+/P-键选择交换的目标节目号, 按 OK 键交 换，提示如下： 按键名称 对应字符 按键名称 对应字符 0 0 空格 - . / 1 1 : * + 2 2 A B C 3 3 D E F 4 4 G H I 5 5 J K L 6 6 M N O 7 7 P Q R S 8 8 T U V 9 9 W X Y Z 18 PT32618 使 用 说 明 定时 通过定时设置，您可以在设定的时间关闭或打开电视机并转到预定的节目。 睡 眠： 此项功能同睡眠键。可设置从当前时间开始计算的关机时间： 关、30、 60、90、120(分钟)。启动睡眠关机功能后，首次按睡 眠键，屏幕显示剩余关机时间，再按该键，将重新设置。在睡 眠时间到之前 60 秒做屏幕提示即将关机,此时按除待机键外任 一键均可取消睡眠关机。执行睡眠关机后，电视机将进入待机 状态。 时间设置： 包括当前时间、定时开机、定时关机的设置。选择时间项目后，按 V+/V-键或数字键直接输入数字改变时间值(小时 或分钟)。 开机节目： 可设置开机节目号。 定时模式： 设置定时开/关机模式：关——不执行定时任务；一次——只执行一次；每天——每天都执行定时任务。 语言/LANG 您可以选择屏幕显示和菜单文字为中文或英文。 屏幕保护 蓝背景：设置无信号时是否启用蓝背景，开为蓝背景（PC 下为黑屏），关为黑屏（TV 下为噪声点）。 像素移动：开启此功能，每隔一定的时间，图像会自动移动一定的相对位置，达到保护等离子屏幕的目的（建议用户开启像素移 动功能）。 消除残影：屏幕可能出现残影，此功能可以消除或者减轻残影。 19 PT32618 使 用 说 明 儿童锁 选定此功能，可限制儿童收看某些节目。 节目锁定：设置为“开”时，只能收看当前频道，若要收看其他频道，需输 入正确的密码解锁。 AV 限制：设置为“开”时，需要输入密码才能切换信号源。 限时收看：可设置的收看时间为：“关、30、60、90、120”（分钟）。设置的 时间到后，自动进入待机，开机后需要输入正确密码后才能进行 其它操作。 修改密码：用摇控器上数字键重新设定新密码。 ※ 出厂时设置的初始密码为“1234”，万能密码(不可更改)为“6688”。 菜单设置 可根据喜好，调整菜单的位置和菜单透明度。透明度调整值可设为：不透明、10、30、50，可将菜单设置为从不透明到半透明的 效果。 开机旋律 开机旋律开后开机时会有音乐提示。 运动提示 开启此功能，每间隔两小时后，屏幕上有信息会提醒您长时间观看电视要注意休息。此时若有按键操作，屏幕提示将消失；若无 任何按键操作，约十秒钟后屏幕提示自动消失。 复位 恢复用户常用的设置到出厂时的状态。 20 PT32618 使 用 说 明 图像 通过图像的操作，您可以选择更适合自己习惯的图像质量。 按下菜单键，按 P+/P-键转到图像菜单，按 V+/V-或 OK 键进入调整，可根据需要 对“画质选择、用户、画面尺寸、专家设置”等项目进行调整。 画质选择 整机在出厂前已设置了四种固定的图像模式(标准、鲜艳、亮丽、柔和)， 您可以根据观看环境的不同，选择相应的模式。而按个人喜好设置的图像质量 则被存储为用户自定义模式。 * 在 PC 下，无“鲜艳”模式。 用户 如需自行设定图像质量，请在选择相应的项目后按 V+/V-键进行调整。 对比度：调整对象与背景之间的亮度和暗度。 亮 度：设置整个屏幕的亮度。 饱和度：调整颜色的浓淡深浅。 清晰度：将显示对象的轮廓调整得更为锐化或钝化。 色 调：仅对 NTSC 信号有效。 ※ 在 PC 下，“饱和度、清晰度、色调”选择项均不出现。 ※ 通过降低显示屏的亮度，可显著地降低电视机在使用过程中的能耗，也能 为您降低电视机的运行成本。 21 PT32618 使 用 说 明 画面尺寸 您可以选择改变图像尺寸以符合自己的习惯。 全屏：正常处理放大信号，图像在屏中央，上下左右满屏。 4:3：水平线性压缩到 4:3，画面显示在屏幕中间，上下满屏，左右黑边。 动态扩展：图像满屏，中间用线性缩放，边缘用非线性。 电影模式：将图像上下削去部分(削掉电影上下的黑边)，做全屏显示，且用户可细调以满足不同信号全屏显示的需要。 ※ PC 下的缩放模式只有“全屏、4:3、电影模式”三种。 ※ “动态扩展”仅在标清格式下有效。 ※ 请勿长时间将图像模式设置为 4:3，以免降低屏幕使用寿命。 专家设置 1. 在 PC 时序下： 可通过对“色温、自动调整、画面位置、同步时钟、同步相位、复位”的调 整，使图像达到最佳显示效果。 色 温：进入色温子菜单，可直接在色温模式中选择，或者按个人喜好手动调 整红、绿、蓝比例，调整得到的色温同时被存储为用户模式。 自动调整：对当前图像的位置、相位、时钟等进行自动调节以达到最佳显示效果。 画面位置：调整图像画面上下左右位置。 同步时钟：调整图像采样的时钟。 同步相位：调整图像采样的相位。 复 位：恢复当前信号格式的缺省画面位置、同步相位和时钟的设置。 22 PT32618 使 用 说 明 2. YPBPR 时序下： 可通过对“色温、降噪、画面位置、复位”的调整，使图像达到最佳显示效果。 色 温：提供“标准、暖色、冷色”三种色温模式。 降 噪：打开降噪，可减少图像的噪声，但是会影响图像的清晰度。可以根 据图像的质量，选择此项设置为“关/开”状态。 画面位置：调整图像画面上下左右位置。 复 位：恢复当前信号格式的缺省画面位置设置。 3. 在其他源下： 色 温：提供“正常、暖色、冷色”三种色温模式。 降 噪：开启后可减少图像的噪声，但是会影响图像的清晰度。可以根据图像的 质量，选择此项设置为“关/开”状态。 彩色制式：自动、PAL、NTSC、SECAM。 微 调：按 V+/V-键调整，按 OK 键后保存调整结果并返回上级菜单，按菜单键 放弃调整结果并返回上级菜单。 23 PT32618 使 用 说 明 在声音菜单中，你可以设置自己喜欢的声音效果。 音质选择 整机在出厂前已设置了四种固定的声音模式(标准、新闻、音乐、剧场)，您可 以根据观看节目的不同，选择相应的模式。而按个人喜好设置的声音质量则 被存储为用户自定义模式。 标准：适合收看一般节目。 新闻：适合收看语言类节目。 音乐：适合收看音乐类节目。 剧场：适合收看电影类节目。 用户 用户可自行调整声音频率均衡：120Hz、500 Hz 、1500 Hz 、5000 Hz、10000 Hz。 调整之后的声音效果被自动存储为用户模式。 专家设置 平 衡：选择“平衡”后，按 V+/V-键可按个人需要调整左右声道的平衡 (“平衡”值 为 50 时，左右声道的声音同时最大)。 环 绕 声：您可以根据需要，开启或关闭环绕声，体验独特的音响效果。 自动音量：开启此功能，可自动调整所换频道的音量，以保证您听到的声音 大小基本一致。 低音扩展：可对节目的低音效果进行加强。 伴音制式：BG、I、DK、M。 微 调：按 V+/V-键调整，按 OK 键后保存调整结果并返回上级菜单，按菜单键放弃调整结果并返回上级菜单。 24 PT32618 使 用 说 明 其他直接键功能 浏览 按浏览键可在 TV 下进行多频道内容的自动浏览，在自动浏览的过程中，可用 P+/P-、V+/V-移动高亮框，按 OK 键进入选中的频道 并退出浏览，也可用静止键暂停自动浏览，再按 P+/P-手动浏览节目。 帮助 在有菜单时按帮助键可调出跟当前项目相关的实时帮助，再按帮助/菜单键返回原菜单，在没有菜单时直接进入帮助首页，在帮助 菜单下按 P+/P-键翻页。 量子芯演示功能 1. 按演示键，进入演示模式选择窗口，可以选择手动、自动两种模式。 2. 在手动模式下，需重复按 OK 键，先进入“量子光谱”菜单，然后进入“量子点运动”菜单，再进入“量子移动对比”菜单， 最后进入“量子分屏光谱”菜单，可以对比不同的图像处理效果。 3. 在自动模式下，每隔 10 秒钟左右自动进入下一个演示模式，量子分屏光谱演示结束后，自动退出演示状态。 也可重复按演示键进入各种演示模式。 ※ 量子芯演示过程中，按菜单键退出演示。 ※ 在 PC 源和 HDMI 源的 DVI 模式下，不提供演示。 25 PT32618 使 用 说 明 学习遥控器 学习功能区共有 5 个按键，一个遥控指示灯。学习功能的使用方法如下： 1． 按住设置键约 3 秒钟，直到遥控指示灯变为长显红色 2． 按下需要学习的按键，比如音量＋，此时遥控指示灯开始闪烁。 3． 按下需要被学习的按键，比如另外一个遥控器的“菜单”（按下“菜单”键的时候，请将该遥控器的发射端口近距离对准学习 遥控器的接收端，也是发送端）。如果此时指示灯变为长亮，表明学习成功，如果仍处于闪烁状态，表明学习没有成功，可 以继续按“菜单”直到指示灯变为长亮。 4． 学习成功后，按下设置键，结束学习，遥控指示灯熄灭。此时音量+键的功能就等同于那个遥控器的菜单键。 26 PT32618 使 用 说 明 简单故障检查 当您遇到如下常见问题时，可尝试自行对照检查即可排除而无需联系技术人员。 图像 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 *检查电源插头是否插好，主电源开关是否按下 *电源指示灯是否亮，是否按待机开关 *检查天线连接情况 无图像, 无声音, 指示灯亮 *按压按键或输入 PC 信号 *接好信号线 图像异常 *调节对比度、亮度、色度 *将彩色制式设置正确 有重影 *检查天线/电缆连接状况；检查天线的位置和方向 有雪花状干扰 *检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) *使天线远离其他连接电缆 *使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 *在设置菜单中的节目搜索子菜单中选择微调改善图像效果 AV 状态下出现蓝屏或图像干扰 *视频信号线是否接插正确或牢靠 *是否同时插入了 S 视频线和视频信号线，只保留一个 PC 图像位置不居中 图像模糊，抖动或有黑色水平干 扰线(PC 信号时) *可能是 PC 图像未调整好。需进入“图像”菜单下“专家设置”，选择“自动 校正”进行自动调整或调整“相位”、“时钟”、“水平位置”或“垂直位 置” PC 图像显示颜色严重偏色 *重新调整色温 没有外接装置输入的信号 *检查外接装置是否打开，在信号源菜单中选择正确的信号源 *检查电视机与外接装置的连接 屏幕上出现像素疵点 *属正常现象 图像没有颜色 *在图像下用户菜单中检查对比度、饱和度是否最小值 27 PT32618 使 用 说 明 声音 现 象 可能的原因/解决办法 没有声音 *没有音频信号或没有接好音频线 图像正常但无声音 *检查是否处于静音状态，按静音或 V+解除 *检查音量数值是否最小，按 V+调大 伴音异常 *将伴音制式设置正确 有杂音 *在声音菜单中选择微调改善声音效果 其他 现 象 可能的原因/解决办法 电视机自动关机(进入待机状态) *检查是否启动了定时关机/睡眠关机功能 自动开机 *检查是否启动了定时开机功能 遥控器不工作 *检查电池安装是否正确，以确定重新安装 *检查电池电量是否已耗尽，以确定更换电池 *清洁遥控器的顶端边缘(发射窗) 图片质量不好 *是否电视机受强电磁干扰，应远离这些干扰源 *尽量使用质量好的源文件 28 PT32618 使 用 说 明 产品规格 型 号 PT32618 最大可视图像尺寸 对角线约 81cm 固有分辨力 852 x 480 彩 色 制 式 PAL、NTSC、SECAM 声 音 制 式 DK、M、BG、I PC 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz) HDMI 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz) 480i、480P、576i、576P、720P(50/60Hz)、1080i(50/60Hz) YPbPr 支持输入格式 480i、480P、576i、576P、720P(50/60Hz)、1080i(50/60Hz) 、1080P(50/60Hz) 音频输出功率 2×7W 输入电压及额定功率 见后盖铭牌 待机功耗(约) ≤3W 机身尺寸（约） (宽×高×厚) 835mm×572mm×85.4 mm （不含底座） 835mm×628mm×270mm （含底座） 净 重（约） 18.5Kg（不含底座）、21.5Kg（含底座） 附 件 电视机 一台 使用说明书 一份 遥控器 一个 交流电源线 一根 电池(7#) 一对 线卡 一个 保修卡 一份 ※ 等离子屏面板参数以供应商规格为准。 ※ 本公司产品不断更新，规格如有更改，恕不另行通知。 JUC0.018.00010311 29 PT32618 使 用 说 明 有毒有害物质或元素含量说明 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr6+) 多溴联苯(PBB) 多溴二苯醚(PBDE) 电路板组件* × ○ ○ ○ ○ ○ 滤光玻璃 × ○ ○ ○ ○ ○ 电源开关 ○ ○ × ○ ○ ○ 扬声器、自攻螺钉 ○ ○ ○ × ○ ○ 接 插 件 ○ ○ ○ ○ × ○ 遥 控 器 × ○ ○ ○ ○ ○ *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路等。 ○：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 包装箱上的 符号表示包装材料可回收利用，请不要随意丢弃。 ：表示在正常工作和使用条件下产品的环保使用期限为 10 年，在环保使用期限内可放心使用。 为保护环境健康，废电池和废旧产品可交正规经销商和厂家回收处理，请不要随意丢弃。
