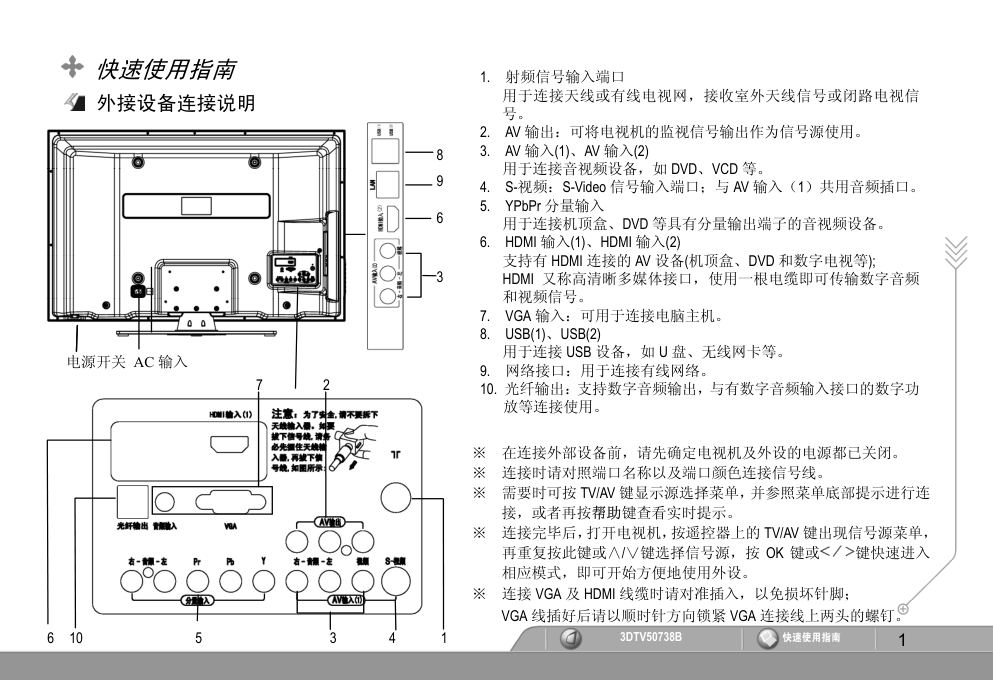

1 3DTV50738B 快速使用指南 快速使用指南 外接设备连接说明 电源开关 AC 输入 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按 TV/AV 键显示源选择菜单，并参照菜单底部提示进行连 接，或者再按帮助键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的 TV/AV 键出现信号源菜单， 再重复按此键或∧/∨键选择信号源，按 OK 键或 键快速进入 相应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚； VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 1. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信 号。 2. AV 输出：可将电视机的监视信号输出作为信号源使用。 3. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 4. S-视频：S-Video 信号输入端口；与 AV 输入（1）共用音频插口。 5. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 6. HDMI 输入(1)、HDMI 输入(2) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频 和视频信号。 7. VGA 输入：可用于连接电脑主机。 8. USB(1)、USB(2) 用于连接 USB 设备，如 U 盘、无线网卡等。 9. 网络接口：用于连接有线网络。 10. 光纤输出：支持数字音频输出，与有数字音频输入接口的数字功 放等连接使用。 6 10 5 3 4 1 7 2 8 9 6 3 2 3DTV50738B 快速使用指南 遥控器按键介绍 遥控器与电视机上的同名按键功能相同。其中面板上的“-节目+”、“-音量+”、 “视频”键分别对应遥控器上的“∧/∨”键、“ ” 键、“TV/AV”键。 使用遥控器可方便地对电视进行操作。本手册将以介绍遥控器的操作方法为主。 ※ 红/绿/黄/蓝键的操作，请根据菜单提示，与菜单等其他界面配合使用。 序号 按键 功能说明 1 电源 待机开关 2 多媒体 进入多媒体模式 3 在线影音 打开在线影音选项 4 红色 删除光标位置的前一个字符/停止音乐 5 绿色 进行输入法切换/文件排序 6 退出 执行相应退出功能 7 菜单左/右选择 8 画面尺寸 缩放图像 9 画质 选择图像模式 10 音量+/音量- 音量增大/减小 11 音质 选择声音模式 12 显示 显示节目信息 13 护眼 选择护眼模式 14 节能 选择节能模式 15 字幕 选择播放视频的字幕 16 节目播放/暂停 17 节目快退播放 18 节目快进播放 19 静音 静音开/关 20 3D 选择 3D 模式 21 TV/AV 打开/关闭信号源菜单 22 蓝色 选择 3D 设置/USB 卸载/进入搜索界面 23 黄色 本机未用 3 3DTV50738B 快速使用指南 24 菜单 打开/关闭菜单 25 OK 确认键 26 ∧/∨ 菜单上/下键 27 快捷 弹出快捷操作菜单，详见“应用”菜单说明。 仅在“多媒体”或“在线影音”模式下播放视频时有效。 28 节目∧/节目∨ 更改节目号 29 0～9 数字(字符)键 30 回看 返回前一个观看的节目/信号源 31 演示 选择演示模式 32 帮助 实时帮助 33 音轨 选择播放的音轨 34 节目管理 频道命名或排序 35 播放下一个节目 36 播放上一个节目 节目搜索 通过节目搜索的操作，您可以实现以下选项的操作。 节目号：按方向键 选择节目号（0～99）。 彩色制式：自动、PAL、NTSC、SECAM。 伴音制式：D/K、B/G、I、M。 自动搜索：选中此项后，按方向键 键或 OK 键，进入自动搜索状态提示条。 请根据提示按∧/∨键选择进行相应操作。 搜索过程中，电视机将自动存储节目，并设置制式。 搜索完毕，即可观看电视节目。 手动搜索：选中此项后按 键或 OK 键进入手动搜索状态提示条。 根据提示用 键进行搜索，可以切换节目或者向高频段/低频段搜索 信号。若搜到的节目不是需要的，可再次按 键继续搜索直到完成 该节目号的搜索为止。搜索完成后按∨键选择退出，按 OK 键确认。 手动音量微调：手动微调每个节目的音量并保存。 微 调：选中此项后，按方向键 键或 OK 键，进入微调状态提示条。 按 键进行调整。用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，按 OK 键确认并保存。 4 3DTV50738B 快速使用指南 维护保养等注意事项 ※ 请勿将电视机放在高温或潮湿的环境中。 ※ 请勿将任何物件放入电视机中，不能将盛有液体的容器放在电视机上。 ※ 搬动电视机时，请特别注意保护屏幕。切勿用锐利的工具划屏幕！ ※ 清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 ※ 请勿长期显示高亮度及高对比度静止画面或长期播放不满屏画面，以免降低等离子屏的使用寿命。 简单故障检查 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，主电源开关是否按下 * 电源指示灯是否亮，是否按待机开关 * 检查天线连接情况 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的模式 * 检查电视机与外接装置的连接 图像没有颜色 * 在图像用户自定义菜单中检查对比度、饱和度是否最小值 图像正常但无声音 * 检查是否处于静音状态，按静音键或音量+键解除 * 检查音量数值是否最小，按音量+键调大 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘 (发射窗) 5 3DTV50738B 目 录 目 录 安全注意事项···················································································································································································· 7 部件名称 ··························································································································································································· 9 遥控器按键介绍 ···············································································································································································11 安装电视机 USB2.0 主控接口 ············································································································································································14 开机/关机 开机、关机、无信号自动关机·························································································································································15 基本操作 节目选择、音量控制、状态显示·····················································································································································15 菜单操作简介················································································································································································· 16 设置菜单 系统菜单···························································································································································································16 节目搜索（节目号、彩色制式、伴音制式、自动搜索、手动搜索、手动音量微调、微调） ·······················································17 节目管理（节目浏览、节目开/关、捕获台标、节目交换）····································································································· 17-18 护眼（6500K 护眼模式、 护眼提示、 护眼图片） ·······················································································································18 节能（动态节能、 动态功耗提示）、屏幕保护（无信号屏保、像素移动、消除残影、4：3 边缘优化） ····································19 开机画面、儿童锁（节目锁定、AV 限制、限时收看、修改密码）······························································································19 定时（睡眠、时间设置、定时模式、开机源、开机节目、开机音量） ························································································20 菜单透明度、开机音乐、演示、恢复出厂设置 ·····························································································································20 图像设置 画质选择、用户自定义 ··································································································································································21 画面尺寸、专家设置································································································································································· 21-22 声音设置 音质选择、用户自定义、专家设置 ·················································································································································24 使用 3D 功能观看电视 3D 技术规格（推荐观看 3D 的信号格式） ·····································································································································25 如何观看 3D 图像 ···········································································································································································26 6 3DTV50738B 目 录 服务 帮助、软件升级 (在线更新、USB 升级) ········································································································································28 网络 有线网络 ························································································································································································29 无线网络、用户注册······································································································································································31 网络详情、网络检测······································································································································································32 多媒体功能 支持格式 ························································································································································································33 进入或退出多媒体、本地 USB、网络共享·····································································································································35 影视································································································································································································36 音乐、图片·····················································································································································································37 安全卸载、快捷按键操作 ······························································································································································38 应用功能 新浪天气、股票、新浪快讯······················································································································································ 39-40 在线影音 使用环境、进入方式······································································································································································41 信号源······························································································································································································41 输入法使用说明···············································································································································································42 其他提示信息···················································································································································································43 其他直接键功能 帮助、护眼、节能、演示功能 ·······················································································································································44 简单故障检查···················································································································································································45 产品规格 ··························································································································································································47 有毒有害物质或元素含量说明·························································································································································48 ※ 本手册中的屏幕显示和图解仅为示例，请以实物为准。 7 3DTV50738B 使 用 说 明 安全注意事项 出现异常——发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立即断开电源 拔出插头，并请专业人员开机检查。 接地良好——本产品为一类电器，请务必使用三相电源插座并确保其地线接地良好。 高压危险——机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。 温度——本机存放环境温度为-20～50℃,使用环境温度为 0～40℃。若超过此范围，可能对本机造成永久性损伤。 本产品从低温环境搬到高温环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或其它危险。 请勿将机器放在阳光直射或靠近热源处。 湿度——20%～80%。海拔高度——0～2000 米。 防潮——请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。 应避免在水源附近使用本机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机顶部不要放置盛水（或其他液体等）容器，以免机箱、屏幕变形及水汽浸入。 通风——请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。 本机与周围的距离应保持 10CM 以上。 悬挂——当产品需要悬挂在墙上时，必须按照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳——请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线——安装室外天线时请远离高架线并加装避雷装置。遇到雷雨天气时请拔掉电源插头及天线插头，以防雷击。 天线输入器是保证电视机安全使用的关键部件，因此请务必在确保天线输入器安装好以后再使用电视机。 电源——请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接触； 拔取电源插头时请捏住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意外。 8 3DTV50738B 使 用 说 明 开/关机——请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看——当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。 若画面长期显示高亮度及高对比度静止画面或长期播放不满屏画面，会降低等离子屏的使用寿命。 请不要持续显示静态图像超过 10 分钟，这样会造成本机出现永久的影像残留现象。 请尽量避免长时间在 4:3 模式下观看，以免出现影像残留现象。 此乃操作失误造成，不在我们的品质保证范围内。 移机——移动本机时要小心，避免被撞击。特别要注意保护屏幕部分，手不要接触等离子屏。 此外特别注意，挤压可能造成等离子屏幕的永久性损坏。如果使用手推车，要提防产品翻倒引起伤害。 急刹车、用力过猛和地面不平，会导致产品从手推车上翻倒。 安装——等离子屏为玻璃制品，易碎。 在公共场所使用本产品时，建议在屏的正前方安装防护玻璃，并保持通风。 禁止使用玩具枪、硬物等射击和碰撞本产品屏幕。 维护保养注意事项 清洁——清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 另外切勿让机壳长时间接触橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂（如餐具洗涤剂）后 拧干擦拭。切勿使用液态或喷雾式清洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。 不要用潮湿的手触摸等离子电视机，以免导致触电或将其损坏。 附件——请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点——等离子屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，但不会影响使用。 9 3DTV50738B 使 用 说 明 部件名称 正面 ① -节目+：前一个/后一个节目号，其它源下切换到 TV 源 ② -音量+：减小/增大音量 ③ 菜单：打开/关闭菜单、执行返回上级菜单操作 ④ 视频：打开/关闭节目源菜单，可在“电视、AV1、AV2、 S 视频、分量、VGA、HDMI1、HDMI2”之间切换 ⑤ 待机：待机开关键 ⑥ 电源指示灯 在正常工作状态下，指示灯不亮 在待机状态下，指示灯亮 在设定过定时/睡眠关机的状态下，指示灯亮 在 PC 睡眠状态下，指示灯亮 接收遥控时，指示灯闪烁 ⑦ 红外接收窗：接收遥控器的信号 ⑧ 3D 同步信号发射窗口 注意：整机右侧所贴机号标签是产品的唯一身份标识。 ⑥ ⑦ ⑧ ① ② ③ ④ ⑤ 10 3DTV50738B 使 用 说 明 背面 电源开关 AC 输入 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按 TV/AV 键显示源选择菜单，并参照菜单底部提示进行连 接，或者再按帮助键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的 TV/AV 键出现信号源菜单， 再重复按此键或∧/∨键选择信号源，按 OK 键或 键快速进入 相应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚； VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 1. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信 号。 2. AV 输出：可将电视机的监视信号输出作为信号源使用。 3. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 4. S-视频：S-Video 信号输入端口；与 AV 输入（1）共用音频插口。 5. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 6. HDMI 输入(1)、HDMI 输入(2) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频 和视频信号。 7. VGA 输入：可用于连接电脑主机。 8. USB(1)、USB(2) 用于连接 USB 设备，如 U 盘、无线网卡等。 9. 网络接口：用于连接有线网络。 10. 光纤输出：支持数字音频输出，与有数字音频输入接口的数字功 放等连接使用。 6 10 5 3 4 1 7 2 8 9 6 3 11 3DTV50738B 使 用 说 明 遥控器按键介绍 遥控器与电视机上的同名按键功能相同。其中面板上的“-节目+”、“-音量+”、 “视频”键分别对应遥控器上的“∧/∨”键、“ ” 键、“TV/AV”键。 使用遥控器可方便地对电视进行操作。 本手册将以介绍遥控器的操作方法为主。 ※ 红/绿/黄/蓝键的操作，请根据菜单提示，与菜单等其他界面配合使用。 序号 按键 功能说明 1 电源 待机开关 2 多媒体 进入多媒体模式 3 在线影音 打开在线影音选项 4 红色 删除光标位置的前一个字符/停止音乐 5 绿色 进行输入法切换/文件排序 6 退出 执行相应退出功能 7 菜单左/右选择 8 画面尺寸 缩放图像 9 画质 选择图像模式 10 音量+/音量- 音量增大/减小 11 音质 选择声音模式 12 显示 显示节目信息 13 护眼 选择护眼模式 14 节能 选择节能模式 15 字幕 选择播放视频的字幕 16 节目播放/暂停 17 节目快退播放 18 节目快进播放 19 静音 静音开/关 20 3D 选择 3D 模式 12 3DTV50738B 使 用 说 明 21 TV/AV 打开/关闭信号源菜单 22 蓝色 选择 3D 设置/USB 卸载/进入搜索界面 23 黄色 本机未用 24 菜单 打开/关闭菜单 25 OK 确认键 26 ∧/∨ 菜单上/下键 27 快捷 弹出快捷操作菜单，详见“应用”菜单说明。 仅在“多媒体”或“在线影音”模式下播放视频时有效。 28 节目∧/节目∨ 更改节目号 29 0～9 数字(字符)键 30 回看 返回前一个观看的节目/信号源 31 演示 选择演示模式 32 帮助 实时帮助 33 音轨 选择播放的音轨 34 节目管理 频道命名或排序 35 播放下一个节目 36 播放上一个节目 遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/–标志装入两节 7 号电池后盖上盖板（示例图仅供参考）。 a. 打开电池仓盖。 b. 对应（+）、（-）极标识, 装入两节 7 号电池。 c. 装上仓盖直到锁紧。 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2. 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。 13 3DTV50738B 使 用 说 明 安装电视机 ※ 安装使用前请仔细阅读“维修保养及安全注意事项”的有关内容。 ※ 请选购厂家指定的底座或壁挂架将本机放置在合适的位置。详细安装方法请参见其包装箱内的《安装使用规范》。 电视机底座、壁挂架配置表： 型号 底座 壁挂架 3DTV50738B DZ6382 BG11 将本机放置好后，把天线插入电视机后部的天线输入端口，并接通交流电源。 ※ 本机底座橡胶垫选用性能优良的橡胶材料制造，具有很好的稳定性。 但是由于家具油漆种类繁多、化学成分复杂，少数特殊家具长时间接触仍有可能发生化学反应——污染家具表面。 特建议使用浅色家具或高档家具作为电视机底座放置台面的用户，在底座与家具之间放上具有防滑功能的隔离层。 ※ 接通电源前请确保接地有效，以免发生意外，不能使用不可靠的交流电源，不能将本机电源线上的地线去掉或不使用。 ※ 请注意交流电源的电压范围应符合本机的后盖铭牌所标识的范围。 ※ 使用室外天线时，请安装避雷装置并注意定期检修。天线电缆不应与电源线等捆在一起。 ※ 打开包装箱时，请将包装箱及箱内填充物保管好，以便将来搬运时使用。 为了能舒适地欣赏电视节目： 请保持电视屏幕中心比眼睛高度略低，距离为屏幕显示部分对角线长度的 3～5 倍，环境亮度以能够轻松阅读报纸为佳。 14 3DTV50738B 使 用 说 明 USB2.0 主控接口 本机具有 USB2.0 主控接口，采用精密插槽技术，不正确的接入方式或不符合规范要求的 USB 存储设备等可能会引起 USB 接 口损坏而无法读取的故障。 操作前请仔细阅读本手册的 USB 接入方式的介绍及 USB 存储设备的说明书。 对于因不正确的接入引起的故障，本公司不承担任何责任。 ※ 为了防止数据丢失或损坏，建议您做好重要数据的备份。 本公司对任何形式的数据丢失概不负责。 为了能够在电视上浏览，USB 存储设备必须是 FAT16、FAT32 或 NTFS 文件系统格式。 对于其它文件格式，本机不保证兼容。 ※ 本机 USB 接口依照 USB2.0 标准设计，可为每一个 USB 接口提供 5V，500mA 电流输出来驱动外部 USB 存储设备。 如果您需要使用大功率的 USB 存储设备(如移动硬盘等)，需其他 USB 接口辅助供电。 ※ 因本机 USB 接口属于高速数据线接口，为保障 USB 接口稳定可靠地工作，请尽量将外部 USB 设备的 USB 接口直接连接到本 机。若使用 USB 延长线，请确认该线束能够驱动需要连接的 USB 存储设备。 不标准的延长线将可能导致 USB 存储设备无法正常工作，属正常现象，与本机性能无关。 ※ 本机支持 USB 热插拔，但为了保证 USB 存储设备卡中数据的安全，请在进入 USB 模式前将 USB 存储设备插入本机的 USB 接 口处；如果要取出 USB 存储设备，请先安全卸载。 对于因不正确操作引起的 USB 存储设备损坏，本公司概不负责。 ※ 本机支持 USB 外部设备及多媒体文件格式错误自动检测及保护功能。 当由于外部原因导致系统工作不正常时，系统将自动返回到 USB 初始界面，严重时可能会导致整机重新启动。 ※ 本机支持多媒体文件信息的显示，但是由于多媒体文件的开放性，个别文件信息本身不完整，带来显示不正确，属于正常现 象，不影响播放。 15 3DTV50738B 使 用 说 明 开机/关机 开机 电视机安装妥当后插好电源插头，按电视机下方的主电源开关，电视机进入待机状态。 此时按遥控器或本机上的待机开关键，电视机将进入开机状态。 关机 开机状态下按待机开关键，电视机回到待机状态。在待机状态下，按下本机上的主电源开关或将电源插头拔出均可实现关机。 ※ 如果您长时间不观看电视，请将电视机的电源插头拔下，以节约能源。因为电视机在待机状态下一样会消耗能源。 ※ 在使用中如果遇到意外停电，电视机将自动关闭。为保证安全，请将电源插头从交流电网中拔出。 电视模式无信号自动关机 当无信号（如电视台停止播放节目）且无按键操作，约 15 分钟后电视机将自动关机进入待机状态。 若此时距离已设定的睡眠/定时关机时间不到 15 分钟，则优先执行睡眠/定时关机。 基本操作 节目选择 1. 在电视模式下，按本机上的节目+/节目-键或遥控器上的节目∧/节目∨键，将向上/向下逐个选择预调好的电视节目。 在“电视/AV1/AV2/S 视频/分量/VGA/HDMI1/HDMI2”模式下，按此键将回到电视模式。 2. 直接选择节目号 在电视模式下，按数字键可直接选择节目号， 按 OK 键确认，或等待 3 秒钟后电视自动切换到相应节目。 3. 节目返回 在电视模式下，按回看键，电视机将直接跳转到前一个刚收看的频道。 也可在“电视/AV1/AV2/S 视频/分量/VGA/HDMI1/HDMI2”模式间使用此键跳转到前一个刚收看的模式。 4. 节目台标选台 在电视模式下，按 OK 键调出已有节目的台标列表，按 键选择节目。 音量控制 1. 按音量+/音量-键，电视机音量将增大/减小。 2. 正常收看时，按静音键可暂时消除声音。若要取消静音状态，可再次按静音键或音量+键。 状态显示 按显示键，在“电视/AV1/AV2/S 视频/分量/VGA/HDMI1/HDMI2”下时，屏幕上将显示当前节目的有关信息，再按一次显示消失。 16 3DTV50738B 使 用 说 明 菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按菜单键，屏幕显示主菜单。 按 键可以循环选择不同的子菜单（多媒体、信号源、设置、在线影 音、应用)。 然后按∧/∨键可在当前功能项中循环选择不同的调整内容； 选中某项后，再按 OK 键可进入对应的子菜单。 参考菜单下方的帮助提示，您可以在子菜单中进行相应的设置调整。 完成所需操作后，按菜单键逐级退回上级菜单或按退出键退出菜单。 若在一定的时间内没有操作，菜单也会自动关闭。 在后面的功能介绍中，将省略菜单的选择过程。 ※ 本机和遥控器上的同名按键功能相同。当遥控器丢失或失灵时， 使用本机按键也能进行一些菜单的操作。 ※ 菜单中的部分选项会根据不同的信号源或状态自动显示或隐藏。 设置菜单 在设置菜单中，可以选择对网络、3D、图像、声音、系统、服务进行设置 和调整。 系统菜单 在系统菜单中，可以实现“节目搜索、节目管理、护眼、节能、屏幕保护、 开机画面、儿童锁、定时、菜单透明度、开机音乐、演示、恢复出厂设置” 等操作。 ※“节目搜索、节目管理”仅在电视模式下可选。 按菜单键，用 键选择设置菜单，再用∧/∨键选择系统菜单，按 OK 键进入。 17 3DTV50738B 使 用 说 明 节目搜索 通过节目搜索的操作，您可以实现以下选项的操作。 节目号：按方向键 选择节目号（0～99）。 彩色制式：自动、PAL、NTSC、SECAM。 伴音制式：D/K、B/G、I、M。 自动搜索：选中此项后，按方向键 键或 OK 键进入自动搜索状态 提示条。请根据提示按∧/∨键选择进行相应操作。 搜索过程中，电视机将自动存储节目，并设置制式。 搜索完毕，即可观看电视节目。 手动搜索：选中此项后按 键或 OK 键进入手动搜索状态提示条。 根据提示用 键进行搜索，可以切换节目或者向高频段/低 频段搜索信号。 若搜到的节目不是需要的，可再次按 键继续搜索直到完成该节目号的搜索为止。 搜索完成后按∨键选择退出，按 OK 键确认。 手动音量微调：手动微调每个节目的音量并保存。 微 调：选中此项后，按方向键 键或 OK 键，进入微调状态提示条。 按 键进行调整。用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，按 OK 键确认并保存。 节目管理 仅在电视模式下，并且锁定功能为“关”时可进入。 最多可对100个频道进行节目浏览、节目开关、节目交换、捕获台标等操作。 节目浏览：按 键切换节目，按键的同时节目被切换到对应台标节目。 ※ 如果台标没有捕获，用右图替代.。 18 3DTV50738B 使 用 说 明 节目开/关：按∨键进入节目开/关后，按 键选择相应的节目， 按OK 键更改当前节目开/关状态。 选为“节目关”时，按节目+/节目-键或按遥控器上的 节目∧/节目∨键选择频道时该频道将被跳过。 若需再次切换到该频道，只能通过遥控器上的数字键直接 输入该频道号，或者通过节目管理菜单切换。 节目交换：按 键移动至相应的节目，按 OK 键选中需交换的节目， 此时按 键选择交换的目标节目，按 OK 键交换。 捕获台标：按∧键进入捕获台标后，按 OK 键开始捕获台标。 开始捕获台标后， 按∧/∨键或 键移动矩形框； 按OK键将当前矩形框里的图片设为节目台标，替换原台标。 按菜单键取消捕获台标操作。 按节目管理键退出节目管理菜单。 护眼 6500K 护眼模式：开启 6500K 护眼功能可改善观看时眼睛的舒适度， 保护您的视力。 护 眼 提 示：“护眼提示”设为“开”时，每间隔约两小时，屏幕 上将自动弹出护眼提示，提醒您注意眼睛休息。 此时按 键或 OK 键均可实现护眼图片播放。 无操作时约 15 秒自动退出。 护 眼 图 片：循环为您播放精美的护眼图片，并伴有优美的背景 音乐。 播放过程中，按音量+/音量-键或 键或静音键控制音量，按 OK 键暂停。 暂停时用 键分别转到上一个/下一个演示图片，并解除暂停，按其他键退出。 19 3DTV50738B 使 用 说 明 节能 动 态 节 能：可在“自动”或“超低节能”间切换。 动态功耗提示：设为“开”时，当无其他菜单显示并且在有信号的情 况下，屏幕将显示功耗表。 屏幕保护 无信号屏保 ： 设置为“黑屏”时，无信号时屏幕为黑屏显示，并且屏幕显示 无信号提示菜单（电视模式下为雪花点）。 设置为“护眼屏保”时，无信号时将循环播放护眼图片。 像 素 移 动 ：开启此功能，每隔一定时间图像将自动移动一定的位置，达到 保护等离子屏幕的目的。建议开启此功能。 消 除 残 影 ：确认后滚动白条显示，可以消除或者减轻屏幕可能出现的残影。 4:3 边缘优化：开启此功能，可将 4:3 模式下屏幕两侧边缘设置为灰色/移动， 以避免屏幕残影的产生。 可设置为：“关、灰边、移动、移动灰边”。 开机画面 进入设置“开机画面”菜单可设置开机画面（无信号不可以捕获开机画面）。 按∧/∨键或 键选择图片。 选中除“用户自定义”图片外的任一图片，按 OK 键将弹出应用菜单。 请根据提示操作。选中“用户自定义”图片，按 OK 键根据弹出的子 菜单进行操作。可完成当前画面的捕获，并可设置为开机画面。 儿童锁 可限制儿童收看某些节目。 节目锁定：设置为“开”时，只能收看当前频道，若要收看其他频道，需输入 正确的密码。 AV 限 制：设置为“开”时，需要输入密码才能切换信号源。 限时收看：可设置的收看时间为：“关、30、60、90、120”（分钟）。 设置的时间到后自动进入待机状态。 开机后需要输入正确密码后才能进行其他操作，否则系统将等待 30 秒钟后再次待机。 修改密码：用遥控器上数字键重新设定密码。 ※ 出厂时设置的初始密码为“1234”，万能密码（不可更改）为“6688”。 20 3DTV50738B 使 用 说 明 定时 通过定时设置，电视可以在设定的时间自动进入待机模式或者开机并转到预定的节目或信号源。 睡 眠：可设置从当前时间开始计算的关机时间： 关、10、20、30、60 (分钟)。当选择“关”表示未设置睡眠关机。 睡眠时间到之前 60 秒屏幕提示即将关机, 此时按除待机键外的任一键均可终止睡眠关机。 执行睡眠关机后，电视机将进入待机状态。 时间设置：包括“当前时间”、“定时开机”、“定时关机”的设置。 选择时间设置项目后，按 键或数字键直接输入数字改变 时间值(小时或分钟)。 定时模式：设置定时开/关机模式。“关”：不执行定时任务； “一次”：只执行一次；“每天”：每天都执行定时任务。 开 机 源：设置定时开机的开机节目信号源。 开机节目：可设置开机节目号（“开机源”为“电视”时可选）。 开机音量：设置定时开机时的开机音量。 菜单透明度 可根据喜好，调整菜单透明度。 提供“不透明、10%、30%、50%”四种选项。 开机音乐 “开机音乐”设为“开”时，开机时会有音乐提示。 演示 可进行护眼优势演示或 600HZ 动态高清演示。 恢复出厂设置 恢复用户常用的设置到出厂时的状态，并自动重启电视。 21 3DTV50738B 使 用 说 明 图像设置 通过图像菜单的操作，您可以选择更适合自己习惯的图像模式。 按菜单键，用 键选择设置菜单，再用∧/∨键选择图像菜单，按 OK 键 进入。 可根据需要对“画质选择、用户自定义、画面尺寸、专家设置”进行调整。 画质选择 整机在出厂前已设置了图像模式 (标准、亮丽、柔和、用户自定义)。 您可以根据观看环境的不同选择相应的模式。 按个人喜好设置的图像参数被存储为用户自定义模式。 用户自定义 如需自行设定图像质量，请在选择相应的项目后按 键进行调整。 对比度：调整屏幕图像的对比度。 亮 度：设置整个屏幕的亮度。 饱和度：调整画面色彩的浓度。 清晰度：将显示图像的轮廓调整得更为锐化或钝化。 色 调：调整图像颜色使其更自然地偏红或偏绿（仅 NTSC 信号有效）。 ※ 通过降低显示屏的亮度，可显著地降低电视机在使用过程中的能耗，也 能为您降低电视机的运行成本。 22 3DTV50738B 使 用 说 明 画面尺寸 您可以选择改变图像尺寸以符合自己的习惯。 全 屏：正常处理放大信号，图像在屏中央，上/下/左/右满屏。 4:3 ：水平线性压缩到 4:3，画面显示在屏幕中间，上/下满屏，左/右根据“4:3 边缘优化”的设置而定。 全景模式：更好地在 16:9 屏幕上显示 4:3 画面的缩放模式。 动态扩展：图像采用水平非线性缩放，中间采用线性缩放，边缘采用非线性，上/下满屏。 电影模式：将图像上/下削去部分（削掉电影上/下的黑边），做全屏显示，且用户可细调以满足不同信号全屏显示的需要。 ※ “画面尺寸”只在有信号时有效。 ※ 请勿长时间将图像模式设置为 4:3，以免降低屏幕使用寿命。 专家设置 在电视/AV 通道下： 色 温：可进入色温子菜单进行调整。 动 态 降 噪：设置为“开”时，可减少图像噪声，但会影响清晰度。 可根据图像质量将此项设置为“关”或者“开”。 黑 延 伸：增加暗场黑度。 动 态 景 深：增加景深扩展。 彩 色 制 式：自动、PAL、NTSC、SECAM（仅电视模式下有效）。 微 调：选中此项后，按 键或 OK 键进入微调状态提示条。 按 键进行调整。用微调的方式调整个别节目可获得 最佳图像和伴音效果。 调好后按∨键选择相应操作，并按 OK 键确认。 仅电视模式下有效。 画 面 位置：调整图像画面上/下/左/右位置。 复 位：仅恢复当前信号格式的画面位置为出厂状态。 23 3DTV50738B 使 用 说 明 在 YPbPr 信号格式下（分量/HDMI 通道的 YPbPr 信号格式）： 色 温：可进入色温子菜单进行调整。 动 态 降 噪：设置为“开”时，可减少图像噪声，但是会影响清晰度。 可以根据图像质量将此项设置为“关”或“开”。 黑 延 伸：增加暗场黑度。 动 态 景 深：增加景深扩展。 重 显 率 ：提供“标准、高”两种重显率。 画 面 位置 ：调整图像画面上/下/左/右位置。 复 位 ：仅恢复当前信号格式的画面位置为出厂状态。 在 PC 信号格式下（VGA/HDMI 通道的 PC 信号格式）： 可通过对以下选项的调整使图像达到最佳显示效果。 色 温： 可进入色温子菜单进行调整。 电 脑 模 式：设为“开”时，电视可以更适合作为显示器使用。 自 动 调 整：对当前图像的位置、时钟、相位进行自动调节，以 便达到最佳显示效果（仅在 VGA 通道下有效）。 画 面 位 置：调整图像画面上/下/左/右位置。 同 步 时 钟：调整图像采样的时基（仅在 VGA 通道下有效）。 同 步 相 位：调整图像的相位（仅在 VGA 通道下有效）。 复 位：恢复当前信号格式的画面位置、同步相位和同步时钟设置。 24 3DTV50738B 使 用 说 明 声音设置 在声音菜单中，可以设置自己喜欢的声音效果。 按菜单键，用 键选择设置菜单，再用∧/∨键选择声音菜单， 按 OK 键进入。 音质选择 出厂前已设置了声音模式 (标准、剧场、音乐、新闻、用户自定义)。 您可以根据观看节目的不同，选择相应的声音模式。 按个人喜好设置的声音参数被存储为用户自定义模式。 用户自定义 环绕声：可以根据需要开启或关闭环绕声，体验独特的音响效果。 用户可自行调整声音均衡，调整之后的声音效果被自动存储为用户自 定义模式。 专家设置 平 衡 ：按 键可按个人需要调整左右声道的平衡。 扬 声 器 ：可选择电视扬声器或外部扬声器。 光 纤 输 出 ：输入特定数字信号时可选择模拟或数字模式输出。 此功能仅在 HDMI 模式下有效。 自动音量控制：智能调整音量，避免音量过大或过小。 手动音量微调：手动微调当前节目的音量。 伴 音 改 善 ：调节伴音频宽的开关（仅电视模式下有效）。 伴 音 制 式 ：D/K、B/G、I、M（仅电视模式下有效）。 微 调 ：选中此项后，按 键或 OK 键进入微调状态提示条。 按 键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按∨键选择相应操作，并按 OK 键确认（仅电视 模式下有效）。 25 3DTV50738B 使 用 说 明 使用 3D 功能观看电视 本产品内置 3D 同步信号发射器，需佩戴快门式 3D 眼镜才能欣赏 3D 节目。 本产品可能对某些型号的 3D 眼镜不兼容，建议使用 3D 眼镜型号：长虹 3D200 快门式眼镜。 在使用 3D 功能前，请仔细阅读以下建议和安全注意事项。 1）六岁以下儿童尽量不要观看 3D 图像。 2）长时间观看 3D 影像可能会引起眼睛疲劳，建议观看 3D 节目 1 小时后，休息５分钟。 3）通过本产品观看 3D 影像时会有身临其境的感觉。 某些 3D 图像可能会对观看者造成惊吓或产生幻觉，因此建议孕妇、老人、体弱者、睡眠不足者、饮酒者不要观看 3D 影像。 4）观看 3D 影像后，建议不要立即进行驾车、手术、高空工作等活动。 5）佩戴 3D 眼镜观看电视时建议保持适当的距离。 观看距离过近，易造成眼睛的疲劳。 ※ 有关眼镜的使用说明，请详见您选购的《3D 眼镜说明书》。 3D 技术规格（推荐观看 3D 的信号格式） 如下表所示： 通道 3D 类型 描述 分辨率 HDMI (DVI) VGA Side By Side（左右） 显示两个左右相叠的图像 EIA: 1280x720P50/60 1920x1080I50/60 1920x1080P24/30/50/60 VESA: 1920x1080@60 1366x768@60 26 3DTV50738B 使 用 说 明 Top and Bottom（上下） 显示两个上下相叠的图像 1360x768@60 1280x768@60 Line By Line（行） 按行两眼交替显示图像 Vertical Tripe（列） 按列两眼交替显示图像 Checker Board （点） 按像素两眼交替显示图像 VESA: FHD: 1920X1080 WHD:1366X768,1360X768,1280X768 NHD: 1024X768 Frame Packing 真正的高清图像 1920x2205@24 Side By Side（左右） 显示两个左右相叠的图像 可播放视频格式 多媒体 Top and Bottom（上下） 显示两个上下相叠的图像 可播放视频格式 所有通道 2D→3D 简单的 3D 转化方式 所有通道视频信号 如何观看 3D 图像 1. 直接按遥控器上的 3D 键，显示 3D 菜单。按 键选择对应的 3D 模式，按 OK 键确认。 根据屏幕提示，按遥控器上的蓝色键进入“3D 设置”状态。 注： ① 每选中一种功能后，菜单将消失并切换到相应功能，可供您预览 3D 图像是否正确。 ② 具体能选择的 3D 模式根据各个通道的支持情况有所不同。详见“3D 技术规格”部分的描述。 ③ 在多媒体源下，该按键仅在视频播放时有效。 ④ 如信号为 Frame packing 信号，可直接确定打开 3D 设置。 27 3DTV50738B 使 用 说 明 2. 也可以在主菜单的“3D”子菜单中调整 3D 模式。 3D 模 式：可选择相应 3D 模式或关闭 3D 功能。 选中该项后按 键选择关闭 3D 功能或者相应 3D 模式。 播放 3D 节目时，需根据片源选择相应的 3D 模式。 3D → 2D ：可将 3D 图像变换为 2D 图像。 图 像 校 正：可交换左/右图像。 图 像 景 深：调整 2D 图像转 3D 图像的效果。 28 3DTV50738B 使 用 说 明 服务 帮助 可查看关于电视操作的辅助文挡，也可以通过“帮助”键来打开当前操作的 帮助文档。 软件升级 本公司将适时发布适用于本机的新版本软件以提升用户体验。 在线更新： 连通网络后，如检测有可更新版本软件，可选择进行升级。 具体升级方法，可根据提示信息进行操作。 USB 升级： 通过 USB 设备进行软件升级。 升级前，请确认： 1. 有 USB 设备接入电视； 2. 确保 USB 设备的第一个盘符根目录下有升级文件； 确认正确后，按 OK 键开始升级。 ※ 在升级过程中，请不要操作任何按键，并且不要断电。 联系长虹 如您在使用中遇到问题时，可根据显示信息，选择方便的方式联系我们。 29 3DTV50738B 使 用 说 明 网络 本机支持有线及无线(USB WIFI)网络接入方式。 WIFI 无线接入方式具有信号强度随距离增加而衰减加剧的特点， 因此建议优先选用有线网络接入方式。 有线网络 本机支持三种有线网络接入方式：静态 IP、ADSL 拨号、自动获取 IP。 请根据您的网络环境选择相应的方式进行设置； 或请专业的网络运营商、售后服务人员进行设置。 静态 IP： 设置有线网络的参数，其中包括 IP 地址、子网掩码、默认网关、 DNS 服务器。 30 3DTV50738B 使 用 说 明 ADSL 拨号： 设置 ADSL 拨号上网的参数，其中包括帐号和密码。 自动获取 IP： 自动获取 IP 连接网络。 31 3DTV50738B 使 用 说 明 无线网络 使用无线网络时的设置，其中包括自动搜索无线网络，用户选择网络， 输入密码等操作。 用户注册/密码管理 对使用在线影音功能的用户进行注册或修改密码。 32 3DTV50738B 使 用 说 明 网络详情 显示当前网络连接的详情。 进入后显示当前网络信息，包括：网络接入方式、该方式下的各项网络参数及 本机 MAC 地址、设备号等。 网络检测 对当前网络连接进行检测的功能。 33 3DTV50738B 使 用 说 明 多媒体功能 本机的多媒体功能可支持对本地 U 盘、USB 移动硬盘、USB 读卡器等 USB 移动存储设备，以及网络共享中的存储设备进行读 取，对存储设备中相应文件进行图片显示、电影播放、音乐播放、文本阅读等操作。 本机多媒体功能可支持播放的文件格式如下表所列，对于不兼容的音视频及文本格式规格，本机不保证兼容播放。 支持格式： 图片支持格式 相关参数 文件类型 分辨率 压缩选项 支持范围 JPEG 3000×3000 Progressive JPEG 基线(“标准”) 基线已优化 分辨率最大支持 1920×1080 支持 支持 BMP 3000×3000 单色 16 色 256 色 8bit 位深 支持 支持 支持 支持 PNG 3000×3000 1000×1000 无交错 交错 支持 支持 音频支持格式 相关参数 文件类型 采 样 率 波 特 率 声音通道 MP3 8K~48KHz 32K~320Kbps Mono, Stereo 34 3DTV50738B 使 用 说 明 视频支持格式 相关参数 文件类型 支持后缀名 内 部 编 码 波 特 率 MPEG1 DAT\.MPG / / MPEG2 MPG / 最高 10Mbps MPEG4 AVI / 最高 10Mbps RM Rm/.Rmvb / 最高 10Mbps H.264 .Mov/.mkv/.AVI/TS/TP / 最高 10Mbps 文本支持格式 相关参数 文件类型 支持后缀名 字库集 文体大小 文本 TXT GB2312-80 <500K ※ 请正确插入带有 USB 接口的存储设备，请仔细阅读接入存储设备的说明书。 对于不正确的接入引起的故障, 不在我们的品质保证范围以内。 ※ 本机支持 NTFS，FAT32 和 FAT16 文件系统，若使用其他文件系统，本机不保证兼容。 ※ 某些类型的 USB 数码照相机和音频设备等可能与本机不兼容。 ※ 为了防止数据丢失或损坏，建议您做好重要数据的备份，本公司对任何形式的数据丢失概不负责。 ※ 支持低速 USB 存储设备，但读取速度会相对稍慢，请耐心等待。 ※ 支持 LRC 格式的歌词显示，如果歌词文件名与音频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 但是如果歌词文件的格式本机不支持，则无法显示歌词。 ※ 支持 SRT/SSA/SMI/SUB 格式的视频外挂字幕（文本字幕）显示。 如果字幕文件名与视频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 但是如果字幕文件的格式本机不支持，则无法显示字幕。 ※ 对于高分辨率的位图文件（BMP），由于数据未经压缩，等待时间可能较长，建议采用 JPG 的图像格式。 ※ 某些文件虽然能在文件列表中显示，但由于编码不同或者已经损坏等原因，本机可能无法支持。 对于这类文件本机将无法正常播放。 35 3DTV50738B 使 用 说 明 进入/退出多媒体 在主菜单中选择“多媒体”选项，然后根据需要在“本地USB”和“网络共享”中进行选择。 或直接按遥控器上的多媒体键进入或退出“本地USB”播放模式。 本地 USB 播放连接到本机的存储设备中（如U盘、移动硬盘）的文件。 操作方式： 按∧/∨键依次在影视、音乐、图片、安全卸载等项中循环，按 OK键选择。 按菜单键返回主菜单，按退出键或多媒体键返回进入多媒体前的信号源 状态。 ※ 如无任何按键操作，约 2 分钟后主菜单消失，屏幕显示屏保提示画面。 ※ 当没有检测到 USB 存储设备时，主菜单界面中没有“安全卸载”项， 并且按 OK 键无法进行分类下一级，并显示 “没有检测到 USB 设备”。 ※ 实际使用中列表显示内容可能与此处说明不一致。 网络共享 可通过网络共享功能访问、播放电脑中的共享文件。 刷 新：自动搜索局网共享资源。 手动输入：输入电脑的 IP 地址、用户名和密码后，按 OK 键即开始 搜索，搜索成功即显示搜索到的电脑共享文件夹。 点击进入即能看到电脑共享文件夹里的文件分类，再选择文件进行播放。 ※ 使用此项功能，需将电脑和本机组网；在电脑上建立共享文件夹； 将要共享的文件放入该文件夹中；正确设置电脑的访问权限并关闭 防火墙（组网方法及设置电脑共享文件夹的方法请参照相关电脑书籍）。 ※ 建议共享文件夹名称的长度不超过 10 个字母或 5 个汉字。 36 3DTV50738B 使 用 说 明 影视 操作方式： 按∧/∨键选择文件夹或文件，按 OK 键进入文件夹或播放选中的文件。 当存在多页列表时，按 键可进行翻页操作。 按红色键，停止背景音乐的播放； 按绿色键，弹出排序子菜单； 按蓝色键，弹出卸载 USB 提示信息。 在播放时，按菜单键显示设置菜单。可对以下功能进行选择： 播放模式：可选择正常播放、文件重复、目录重复模式。 重 显 率：可选择标准、高。 字 幕：可在多个字幕文件中切换。 音 轨：可在多个音轨文件中切换。 声 道：可选择立体声、左声道、右声道。 图像设置：设置图像相关参数。 声音设置：设置声音相关参数。 文件信息：可查看当前文件信息，如文件名、文件大小、文件解析度 等信息。 ※ 若没检索到字幕文件或音轨文件，默认选项为关。 37 3DTV50738B 使 用 说 明 音乐 操作方式： 按∧/∨键选择文件夹或文件，按 OK 键进入文件夹或播放选中的文件。 当存在多页列表时，可按 键可进行翻页操作。 按红色键，停止背景音乐的播放（有背景音乐播放时才有效）； 按绿色键，弹出排序子菜单； 按蓝色键，弹出卸载 USB 提示信息。 播放时，按菜单键显示设置菜单。可对以下功能进行选择： 播放模式：可选择正常播放、文件重复、目录重复。 声 道：可选择立体声、左声道、右声道。 背景播放：可选择退出音乐播放界面时是否继续音乐播放。 声音设置：设置声音相关参数。 文件信息：可查看当前文件信息，如歌曲名、演唱者、专辑、文件大小等信息。 图片 操作方式： 按∧/∨键选择文件夹或文件，按 OK 键进入文件夹或播放选中的文件。 当存在多页列表时，按 键可进行翻页操作。 按红色键，停止背景音乐的播放； 按绿色键，弹出排序子菜单； 按蓝色键，弹出卸载 USB 提示信息。 38 3DTV50738B 使 用 说 明 安全卸载 选择要卸载的磁盘，按 OK 键进行卸载，在提示“卸载成功”后，即可拔出该 USB 设备。 ※ 如果当前正在对该磁盘进行读写操作，则需要停止操作后才能成功卸载。 ※ 按遥控器关机键，本机将在关机前自动进行卸载。 ※ 请勿在磁盘进行读写操作时直接闭关交流电源，以免造成文件或磁盘损坏。 ※ 为保证 USB 存储设备及其存储数据的安全，建议成功卸载后再将该设备从本机拔出。 快捷按键操作 按遥控器上的“播放/暂停、退出、 ”键时，执行相应功能，同时调出快捷子菜单，高亮选中当前正在 执行的快捷功能。在不同分类情况下，快捷子菜单内容可能不一样，以机器实际显示内容为准。 功能描述如下： / ：在播放和暂停状态间切换。 ：退出播放状态并返回播放列表。 ：快退播放。 播放音乐时，可在FB×2、FB×4、FB×8、FB×16、FB×32 和正常播放之间循环。 播放电影时，可在FB×2、FB×4、FB×8、FB×16、FB×32 和正常播放之间循环。 ：快进播放。 播放音乐时，可在FF×2、FF×4、FF×8、FF×16、FF×32 和正常播放之间循环。 播放电影时，可在FF×2、FF×4、FF×8、FF×16、FF×32 和正常播放之间循环。 ：跳到同一目录下的上一个文件。 ：跳到同一目录下的下一个文件。 ：精确跳转。 ※ 本机USB接口提供最大500mA电流。 ※ 请注意接入的移动硬盘的电流规格，否则可能造成本机工作不正常和移动硬盘无法工作。 39 3DTV50738B 使 用 说 明 应用功能 进入方式 按主菜单选择应用功能，然后按 OK 键进入。 如果显示“暂无服务”提示，则需注册乐教帐号，并确保网络畅通。 ※ 具体说明详见“系统->网络->乐教注册”。 新浪天气 查询预设城市三天内的天气情况，按 键可选择查看的城市， 按 OK 键进行“添加/删除城市”。 最多可以记忆查看过的 10 个城市。 添加/删除城市操作方式： 0～9 键：输入拼音 红色键：删除光标前的文字； OK 键：完成输入； 菜单键：退出输入菜单； ※ 如没有设置城市，则默认显示网络 IP 所在地的天气信息。 股票 查询大盘股指、A 股、B 股以及自选股等股票信息。 股票显示时，如果用户添加过自选股，先进入“自选股”显示，否 则就先显示所有 A 股。 按∧/∨键进行“大盘”、“A 股”、“B 股”、“自选”、“查询”功能选择 按 键翻页，按∧/∨键选择。 选中后按 OK 键弹出操作菜单，可进行“添加到自选股”等操作。 40 3DTV50738B 使 用 说 明 注： ※ 当前是自选股界面时，按 OK 键弹出操作子菜单； 菜单中“添加到自选股”选项显示为“删除该股票”，在此选项按 OK 键后，将高亮选中的股票从自选股中删除。 当删除后自选股区无股票时，个性推送设置中的股票推送自动设为“关”。 ※“自选股票”最多可保存 16 支股票，分两页显示。 ※“停止音乐播放”在有音乐背景播放时才显示。 ※ 只要在股票显示界面都可以按 OK 键弹出操作菜单，包括查询个 股得到的股票列表。 ※ 选中“添加到自选股” 按 OK 键后，如果已经达到加入自选股的 最大限制，将弹出自选股列表已满的提示。 ※ 进入“查询个股”可查询自定义股票的数据。 ※ 数据刷新：周一至周五股票交易日 9：30~15：00，系统后台每隔 30 秒自动获取一次最新股票数据。 新浪快讯 可以查看新浪提供的各类新闻资讯。 41 3DTV50738B 使 用 说 明 在线影音 使用环境 用网线将本机侧置的 LAN 接口正确接入宽带网口（或者通过 USB WIFI 接入无线网络）。 为了不影响节目播放的流畅性，建议用户使用 2Mb 以上的网络带宽。 进入方式 首先确保已经进行网络 IP 设定和乐教注册（具体操作可参见“系统->网络->乐教注册”）。 在主菜单中选择在线影音项，或按直接键“在线影音”显示主菜单在线影音项，然后按 OK 键进入。 可以使用提供的各种在线服务，包括乐教、在线视频、在线音乐、在线游戏、在线杂志、用户个人空间相册等。 ※ 首次使用乐教功能时，需要注册乐教帐号，具体说明详见“系统->网络->乐教注册”。 ※“在线列表内容随网站调整而更新。本说明书对菜单内容的举例仅供参考。 ※ 本机如果没有接入互联网或没有经过注册，主菜单中的网络相关功能均不显示。 信号源 可在主菜单中对“电视/AV1/AV2/S 视频/分量/VGA/HDMI1/HDMI2”进行源切换。 42 3DTV50738B 使 用 说 明 输入法使用说明 输入法开启或关闭： 输入法将根据当前用户状态自动开启及关闭。 输入法切换： 本机支持大小写字母输入、数字输入、汉字拼音输入。 当“输入法”开启时，按遥控器绿色键可进行切换，具体可切换的输入法种类根据当前输入状态而定。 ※ 输入数字、字母、符号 按绿色键切换至数字、字母、符号输入状态。反复按数字键 0～9，实现输入。 如需输入“c”，快速按 3 次数字键“2”。 ※ 输入汉字 按绿色键切换至汉字拼音输入状态。 首先进入汉字拼音组合选择状态： 按数字键，输入所要输入的汉字的拼音组合，按 键选择拼音，按 OK 键将进入选汉字状态。 如需输入“阳”，其对应的拼音组合为“yang”，此时依次按遥控器数字键“9”、“2”、“6”、“4”，输入法提示栏将出现 “wang yang zang”备选拼音组合方案，按 键，选中“yang”，再按 OK 键，出现“yang”对应的汉字，按∧/∨键翻页， 找到后，输入“阳”对应的数字编号，或按 键选字后，按 OK 键即完成输入，若按菜单键则退回到拼音组合选择 状态。 43 3DTV50738B 使 用 说 明 其他提示信息 提示图标 无线已连接 有线已连接 可以使用乐教信息平台 无线断开 有线断开 无法使用乐教信息平台 正在下载文件 下载文件已完成 USB 设备 静音 以上图标均在有“在线”和“多媒体”模式菜单时才显示，并以出现的先后顺序排列在菜单左下角。 44 3DTV50738B 使 用 说 明 其他直接键功能 按 OK 键，在电视模式下直接进入节目台标列表选择菜单，按 键选择目标频道，按其他任意键退出。 帮助 有菜单显示时，按帮助键可调出跟当前项目相关的在线帮助，按菜单键返回原菜单。 在没有菜单时，直接进入帮助首页，在帮助菜单下按∧/∨键翻页。 护眼 开启 6500K 护眼功能，以便改善观看时眼睛的舒适度，呵护您的视力。 关闭此功能时恢复到开启前的状态。 节能 开启动态节能功能，为您实时控制功率消耗，以便节省用电量。 演示功能 按演示键，进入演示模式选择窗口。 按∧/∨键可选择“护眼优势演示”或“600HZ 动态高清演示”，按 OK 键进入选中的演示功能。 护 眼 优 势 演 示 ： 演示过程中，按音量+/音量-键或静音键控制音量，按 OK 键暂停。 暂停时用 键分别转到上一个/下一个演示图片，并解除暂停。按其他键结束。 600HZ 动态高清演示： 沿水平方向进行往返扫描，分界线左侧为 600HZ 效果区域，右侧为普通效果区域。按退出键结束。 ※ 只有当前通道为“电视/AV1/AV2/S 视频/分量/VGA/HDMI1/HDMI2”中的一种时，并且有信号时才能演示。 ※ 在 VGA 模式和 HDMI 模式下（输入为 DVI 时），无法对“600HZ 动态高清演示”进行演示。 45 3DTV50738B 使 用 说 明 简单故障检查 当您遇到如下常见问题时，可尝试自行对照检查即可排除而无需联系技术人员。 图像 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，主电源开关是否按下 * 电源指示灯是否亮，是否按待机开关 * 检查天线连接情况。 无图像, 无声音, 指示灯亮 * 按待机键或输入 PC 信号 * 接好信号线 图像异常 * 调节对比度、亮度、色度 * 将彩色制式设置正确 有重影 * 检查天线/电缆连接状况；检查天线的位置和方向 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 AV 状态下出现蓝屏或图像干扰 * 视频信号线是否接插正确或牢靠 * 是否同时插入了 S 视频线和视频信号线，只保留一个 PC 图像位置不居中 图像模糊，抖动或有黑色水平干扰 线(PC 信号时) * 可能是 PC 图像未调整好。需进入“图像”菜单下“专家设置”，选择“自 动校正”进行自动调整或调整“同步相位”、“同步时钟”或进入“画面位置” 菜单进行图像位置调整 PC 图像显示颜色严重偏色 * 重新调整色温；检查输入设备是否正常 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的信号源 * 检查电视机与外接装置的连接 屏幕上出现像素疵点 * 属正常现象 图像没有颜色 * 在图像下用户菜单中检查对比度、饱和度是否最小值 46 3DTV50738B 使 用 说 明 声音 现 象 可能的原因/解决办法 没有声音 * 没有音频信号或没有接好音频线；检查菜单中扬声器设置是否正确 图像正常但无声音 * 检查是否处于静音状态，按静音键或音量+键解除 * 检查音量数值，按音量+键调大；检查菜单中扬声器设置是否正确 伴音异常 * 将伴音制式设置正确 有杂音 * 在声音菜单中选择微调改善声音效果 其他 现 象 可能的原因/解决办法 电视机自动关机(进入待机状态) * 检查是否启动了定时关机/睡眠关机/限时收看等功能；或 PC 源下无信号睡 眠关机 自动开机 * 检查是否启动了定时开机功能 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘(发射窗) 图片/视频播放质量不好 * 是否电视机受强电磁干扰，应远离这些干扰源。 * 尽量使用质量好的源文件 多媒体和在线影音功能 现 象 可能的原因 解决办法 网线没有插好 把网线准确可靠接入本机 LAN 接口 网线故障 更换好的网线 无法接通网络 服务网络出现故障 等待或向运营商咨询 系统不断重启 USB 设备超出系统功耗 将 USB 设备拔离本机 不能注册成功 输入的设备号或密码不正确 输入正确的设备号和密码(请咨询当地经销商) 47 3DTV50738B 使 用 说 明 产品规格 型 号 3DTV50738B 最大可视图像尺寸 对角线约 127cm 固有分辨力 1365×768 彩 色 制 式 PAL、SECAM、NTSC 伴 音 制 式 D/K、M、I、B/G VGA 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz) HDMI 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz)、 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) YPbPr 支持输入格式 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) 音频输出功率 2×8 W 输入电压及平均功率 见后盖铭牌 待机功耗(约) ≤1W 机身尺寸（约） (宽×高×厚) 1203mm×753mm×75mm （不含底座） 1203mm×804mm×269mm （含底座） 净 重（约） 23.5Kg（不含底座） 28.3Kg（含底座） 装箱清单 电视机 一台 电池(7#) 一对 使用说明书 一份 遥控器 一个 保修卡 一份 交流电源线 一根 ※ 等离子屏面板参数以供应商规格为准。 ( / P22) ※ 本公司产品不断更新，规格如有更改，恕不另行通知。 ※ 用户手册中内容如有更改，恕不另行通知。 JUC0.018.00043521 48 3DTV50738B 使 用 说 明 有毒有害物质或元素含量说明 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr6+) 多溴联苯(PBB) 多溴二苯醚(PBDE) 电路板组件* × ○ ○ ○ ○ ○ 滤光玻璃 × ○ ○ ○ ○ ○ 电源开关 ○ ○ × ○ ○ ○ 扬声器、自攻螺钉 ○ ○ ○ × ○ ○ 接 插 件 ○ ○ ○ ○ × ○ 遥 控 器 × ○ ○ ○ ○ ○ *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路等。 ○：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 包装箱上的 符号表示包装材料可回收利用，请不要随意丢弃。 ：表示在正常工作和使用条件下产品的环保使用期限为 10 年，在环保使用期限内可放心使用。 为保护环境健康，废电池和废旧产品可交正规经销商和厂家回收处理，请不要随意丢弃。
