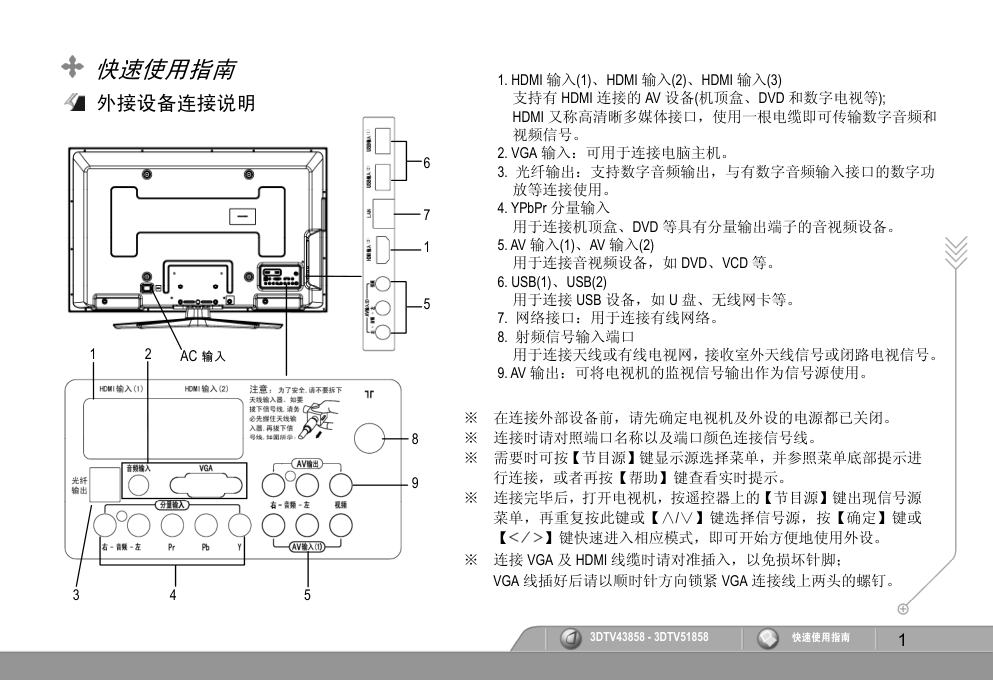

1 3DTV43858 - 3DTV51858 快速使用指南 快速使用指南 外接设备连接说明 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按【节目源】键显示源选择菜单，并参照菜单底部提示进 行连接，或者再按【帮助】键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的【节目源】键出现信号源 菜单，再重复按此键或【∧/∨】键选择信号源，按【确定】键或 【 】键快速进入相应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚； VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 1. HDMI 输入(1)、HDMI 输入(2)、HDMI 输入(3) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和 视频信号。 2. VGA 输入：可用于连接电脑主机。 3. 光纤输出：支持数字音频输出，与有数字音频输入接口的数字功 放等连接使用。 4. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 5. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 6. USB(1)、USB(2) 用于连接 USB 设备，如 U 盘、无线网卡等。 7. 网络接口：用于连接有线网络。 8. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 9. AV 输出：可将电视机的监视信号输出作为信号源使用。 AC 输入 1 2 3 4 5 8 9 6 7 1 5 2 3DTV43858 - 3DTV51858 快速使用指南 遥控器按键介绍 遥控器与电视机上的同名按键功能相同。使用遥控器可方便地对电视机进行操作。 序 号 按键 功能说明 1 电源 电源开关键 2 多媒体 进入/退出多媒体播放功能 3 在线影音 进入“在线影音”菜单 4 颜色键 根据菜单提示，与菜单等其他界面配合使用 5 退出 退出当前操作或退出菜单显示 6 确定 OK 有菜单显示时为确认键 在播放操作时按此键调出“播放菜单” 7 ∧/∨ 有菜单显示时为菜单上/下键； 在播放操作时执行功能详见“多媒体功能” 8 信息 显示节目信息 9 画质 选择图像模式 10 音量+/音量- 音量增大/减小 11 音质 选择声音模式 12 0～9 数字(字符)键 13 快捷 快速查看新闻、天气、股票、日历 14 护眼 护眼模式的选择 15 节能 节能模式的选择 16 字幕 在多媒体播放时，执行字幕切换功能 17 在多媒体播放时，可进行播放/暂停的切换 18 在多媒体播放时，进行快退/快进播放 19 静音 静音开/关 20 3D 打开 3D 快捷菜单 3 3DTV43858 - 3DTV51858 快速使用指南 21 节目源 首次按此键进入信号源菜单，再连续按此键上、下选择并进入相应信号源 22 菜单 打开/关闭菜单 23 有菜单显示时为菜单左/右键；在播放操作时执行功能详见“多媒体功能” 24 返回 返回上次观看的频道或者节目源 25 节目∧/∨ 节目号增大/减小 26 节目管理 进入/退出“节目管理”菜单 27 智能 智能设置 28 帮助 实时帮助 29 音轨 在多媒体播放时，执行音轨切换功能；如果当前播放仅一个音轨，显示“单音轨” 30 缩放 调整画面尺寸 31 在多媒体播放时，播放上一个/下一个文件 节目搜索 在 TV 源下进入“节目搜索”菜单后，可实现搜索节目、制式选择及微调等操作。 自动搜索 按【∧/∨】键选中此项后，按【确定】或【 】键进入自动搜索状态提 示条，再按【确定】键，电视机自动开始搜索。在搜索过程中，电视机将自 动存储节目，并设置制式。搜索完毕，即可观看电视节目。 手动搜索 按【∧/∨】键选中此项后，按【确定】或【 】键进入手动搜索状态提 示条，根据提示用【 】键进行搜索，可以切换节目或者向低频段/高频 段搜索信号。若搜到的节目不是需要的，可再次按【 】键继续搜索，直 到完成该节目号的搜索。搜索完成后按【∨】键选择退出，按【确定】键确认。 当前节目号 按【∧/∨】键选中“节目号”后，按【 】键或者【0～9】键切换节目号。 制式设置 本机共有以下制式，方便您选择：彩色制式包括“自动、PAL、NTSC、SECAM”，音频制式包括“DK、M、BG、I”。 4 3DTV43858 - 3DTV51858 快速使用指南 微调 选中“微调”项后，按【确定】或【 】键进入微调状态提示界面，再按【 】键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。调好后按【∨】键选择“保存退出”，按【确定】键确认并保存退出。 维护保养等注意事项 ※ 请勿将电视机放在高温或潮湿的环境中。 ※ 请勿将任何物件放入电视机中，不能将盛有液体的容器放在电视机上。 ※ 搬动电视机时，请特别注意保护屏幕。切勿用锐利的工具划屏幕！ ※ 清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 ※ 请勿长期显示高亮度及高对比度静止画面或长期播放不满屏画面，以免降低等离子屏的使用寿命。 简单故障检查 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，【电源】开关是否按下 * 电源指示灯是否亮，是否按【电源】开关 * 检查天线连接情况 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的模式 * 检查电视机与外接装置的连接 图像没有颜色 * 在图像用户自定义菜单中检查对比度、饱和度是否最小值 图像正常但无声音 * 检查是否处于静音状态，按【静音】键或【音量+】键解除 * 检查音量数值是否最小，按【音量+】键调大 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘 (发射窗) 5 3DTV43858 - 3DTV51858 目 录 目 录 安全注意事项···················································································································································································· 7 部件名称 ··························································································································································································· 9 遥控器按键介绍 ···············································································································································································11 安装电视机 ······················································································································································································13 USB2.0 主控接口 ··············································································································································································14 开机/关机 开机、关机、无信号自动关机·························································································································································15 基本操作 节目选择、音量控制、节目信息显示、智能引导、实时帮助 ········································································································15 菜单操作简介················································································································································································· 17 设置菜单 节目搜索（自动搜索、手动搜索、节目号、彩色制式、伴音制式、微调）············································································ 18-19 节目管理（节目浏览、节目开/关、节目交换、捕获台标）····································································································· 19-20 图像设置 画质选择、用户自定义、画面尺寸······································································································································· 20-21 专家设置·····················································································································································································22 声音设置 音质选择 ····················································································································································································23 用户自定义、开机旋律、按键音、背景音乐、语音帮助、专家设置 ························································································24 护眼（6500K 护眼模式、护眼提示、护眼图片）···························································································································25 节能（动态节能、瞬时功耗提示）················································································································································26 网络 网络接口、IP 设置、无线网络、拨号上网···························································································································· 26-28 网络详情、用户管理、网络检测················································································································································29 屏幕保护（无信号屏保、像素移动、4：3 边缘优化、消除残影） ·······························································································30 定时（睡眠、时间设置、定时模式、开机源、开机频道）······································································································ 30-31 演示、儿童锁（限时收看、密码开机、修改密码）······················································································································31 指示灯、开机画面··········································································································································································32 6 3DTV43858 - 3DTV51858 目 录 服务（帮助、软件升级、联系长虹）、恢复出厂设置··············································································································· 32-33 使用 3D 功能观看电视 使用 3D 功能的安全注意事项·························································································································································33 3D 技术规格（推荐观看 3D 的信号格式）············································································································································34 如何观看 3D 图像 ···········································································································································································35 3D 智能识别 ···················································································································································································35 多媒体及网络功能使用环境·····························································································································································36 多媒体功能 支持格式 ························································································································································································37 进入或退出多媒体、播放图片 ·······················································································································································39 播放音乐、播放影视、播放文本、相机查看、播放子菜单···········································································································40 快捷按钮功能描述··········································································································································································41 USB 升级、安全卸载 USB、网络共享 ······································································································································· 43-44 应用程序商店功能 新浪新闻、新浪天气、新浪股票、日历 ··································································································································· 45-47 在线影音 ··························································································································································································47 信号源选择、软件升级（在线升级）、其他提示信息 ······················································································································48 输入法使用说明 ···············································································································································································49 简单故障检查···················································································································································································50 产品规格 ··························································································································································································52 有毒有害物质或元素含量说明·························································································································································53 ※ 本手册中的屏幕显示和图解仅为示例，请以实物为准。 ※ 用户手册中内容如有更改，恕不另行通知。 7 3DTV43858 - 3DTV51858 使 用 说 明 安全注意事项 出现异常——发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立即断开电源 拔出插头，并请专业人员开机检查。 接地良好——本产品为一类电器，请务必使用三相电源插座并确保其地线接地良好。 高压危险——机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。 温度——本机存放环境温度为-20～50℃,使用环境温度为 0～40℃。若超过此范围，可能对本机造成永久性损伤。 本产品从低温环境搬到高温环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或其它危险。 请勿将机器放在阳光直射或靠近热源处。 湿度——20%～80%。海拔高度——0～2000 米。 防潮——请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。 应避免在水源附近使用本机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机顶部不要放置盛水（或其他液体等）容器，以免机箱、屏幕变形及水汽浸入。 通风——请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。 本机与周围的距离应保持 10CM 以上。 悬挂——当产品需要悬挂在墙上时，必须按照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳——请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线——安装室外天线时请远离高架线并加装避雷装置。遇到雷雨天气时请拔掉电源插头及天线插头，以防雷击。 天线输入器是保证电视机安全使用的关键部件，因此请务必在确保天线输入器安装好以后再使用电视机。 电源——请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接触； 拔取电源插头时请捏住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意外。 8 3DTV43858 - 3DTV51858 使 用 说 明 开/关机——请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看——当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。 若画面长期显示高亮度及高对比度静止画面或长期播放不满屏画面，会降低等离子屏的使用寿命。 请不要持续显示静态图像超过 10 分钟，这样会造成本机出现永久的影像残留现象。 请尽量避免长时间在 4:3 模式下观看，以免出现影像残留现象。 此乃操作失误造成，不在我们的品质保证范围内。 移机——移动本机时要小心，避免被撞击。特别要注意保护屏幕部分，手不要接触等离子屏。 此外特别注意，挤压可能造成等离子屏幕的永久性损坏。如果使用手推车，要提防产品翻倒引起伤害。 急刹车、用力过猛和地面不平，会导致产品从手推车上翻倒。 安装——等离子屏为玻璃制品，易碎。 在公共场所使用本产品时，建议在屏的正前方安装防护玻璃，并保持通风。 禁止使用玩具枪、硬物等射击和碰撞本产品屏幕。 维护保养注意事项 清洁——清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在等离子屏幕未晾干前不能接通本机电源。 另外切勿让机壳长时间接触橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂（如餐具洗涤剂）后拧干 擦拭。切勿使用液态或喷雾式清洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。 不要用潮湿的手触摸等离子电视机，以免导致触电或将其损坏。 附件——请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点——等离子屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，但不会影响使用。 9 3DTV43858 - 3DTV51858 使 用 说 明 部件名称 正面 ① 电源指示灯：在正常工作状态下，指示灯不亮 在待机状态下，指示灯亮灭可设置 在设定过定时/睡眠关机的状态下，指示灯亮 在 PC 睡眠状态下，指示灯闪烁 接收遥控时，指示灯闪烁 ② 3D 同步信号发射窗口 ③ 遥控器接收窗口：接收遥控器的信号 ④ 电源：电源开关键 ⑤ 节目源：打开/关闭节目源菜单，可在“电视、AV1、AV2、 分量、VGA、HDMI1、HDMI2、HDMI3”之间切换 ⑥ 菜单：打开/关闭菜单、执行返回上级菜单操作 ⑦ -音量+：减小/增大音量 ⑧ ∨节目∧：前一个/后一个节目号，其它源下切换到 TV 源 注意：整机右侧所贴机号标签是产品的唯一身份标识。 电源 节目源 菜单 - 音量 + ∨节目∧ ① ② ③ ② ④ ⑤ ⑥ ⑦ ⑧ 10 3DTV43858 - 3DTV51858 使 用 说 明 背面 . 1. HDMI 输入(1)、HDMI 输入(2) 、HDMI 输入(3) 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和 视频信号。 2. VGA 输入：可用于连接电脑主机。 3. 光纤输出：支持数字音频输出，与有数字音频输入接口的数字功 放等连接使用。 4. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 5. AV 输入(1)、AV 输入(2) 用于连接音视频设备，如 DVD、VCD 等。 6. USB(1)、USB(2) 用于连接 USB 设备，如 U 盘、无线网卡等。 7. 网络接口：用于连接有线网络。 8. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 9. AV 输出：可将电视机的监视信号输出作为信号源使用。 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 需要时可按【节目源】键显示源选择菜单，并参照菜单底部提示进 行连接，或者再按【帮助】键查看实时提示。 ※ 连接完毕后，打开电视机，按遥控器上的【节目源】键出现信号源 菜单，再重复按此键或【∧/∨】键选择信号源，按【确定】键或 【 】键快速进入相应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚； VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 AC 输入 1 2 3 4 5 8 9 6 7 1 5 11 3DTV43858 - 3DTV51858 使 用 说 明 遥控器按键介绍 遥控器与电视机上的同名按键功能相同。使用遥控器可方便地对电视机进行操作。 本说明书以介绍遥控器的操作方法为主。遥控器型号：RP67C。 序号 按键 功能说明 1 电源 电源开关键 2 多媒体 进入/退出多媒体播放功能 3 在线影音 进入“在线影音”菜单 4 颜色键 根据菜单提示，与菜单等其他界面配合使用 5 退出 退出当前操作或退出菜单显示 6 确定 OK 有菜单显示时为确认键 在播放操作时按此键调出“播放菜单” 7 ∧/∨ 有菜单显示时为菜单上/下键； 在播放操作时执行功能详见“多媒体功能” 8 信息 显示节目信息 9 画质 选择图像模式 10 音量+/音量- 音量增大/减小 11 音质 选择声音模式 12 0～9 数字(字符)键 13 快捷 快速查看新闻、天气、股票、日历 14 护眼 护眼模式的选择 15 节能 节能模式的选择 16 字幕 在多媒体播放时，执行字幕切换功能 17 在多媒体播放时，可进行播放/暂停的切换 18 在多媒体播放时，进行快退/快进播放 19 静音 静音开/关 20 3D 打开 3D 快捷菜单 12 3DTV43858 - 3DTV51858 使 用 说 明 21 节目源 首次按此键进入信号源菜单， 再连续按此键上、下选择并进入相应信号源 22 菜单 打开/关闭菜单 23 有菜单显示时为菜单左/右键； 在播放操作时执行功能详见“多媒体功能” 24 返回 返回上次观看的频道或者节目源 25 节目∧/∨ 节目号增大/减小 26 节目管理 进入/退出“节目管理”菜单 27 智能 智能设置 28 帮助 实时帮助 29 音轨 在多媒体播放时，执行音轨切换功能； 如果当前播放仅一个音轨，显示“单音轨” 30 缩放 调整画面尺寸 31 在多媒体播放时，播放上一个/下一个文件 遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/–标志装入两节 7 号电池后盖上盖板（示例图仅供参考）。 a. 打开电池仓盖。 b. 对应（+）、（-）极标识, 装入两节 7 号电池。 c. 装上仓盖直到锁紧。 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2. 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。 13 3DTV43858 - 3DTV51858 使 用 说 明 安装电视机 ※ 安装使用前请仔细阅读“维修保养及安全注意事项”的有关内容。 ※ 请选购厂家指定的底座或壁挂架将本机放置在合适的位置。详细安装方法请参见其包装箱内的《安装使用规范》。 电视机底座、壁挂架配置表： 型号 底座 壁挂架 3DTV43858 DZC4 BG14 3DTV51858 DZC4 BG14 将本机放置好后，把天线插入电视机后部的天线输入端口，并接通交流电源。 ※ 本机底座橡胶垫选用性能优良的橡胶材料制造，具有很好的稳定性。 但是由于家具油漆种类繁多、化学成分复杂，少数特殊家具长时间接触仍有可能发生化学反应——污染家具表面。 特建议使用浅色家具或高档家具作为电视机底座放置台面的用户，在底座与家具之间放上具有防滑功能的隔离层。 ※ 接通电源前请确保接地有效，以免发生意外，不能使用不可靠的交流电源，不能将本机电源线上的地线去掉或不使用。 ※ 请注意交流电源的电压范围应符合本机的后盖铭牌所标识的范围。 ※ 使用室外天线时，请安装避雷装置并注意定期检修。天线电缆不应与电源线等捆在一起。 ※ 打开包装箱时，请将包装箱及箱内填充物保管好，以便将来搬运时使用。 为了能舒适地欣赏电视节目： 请保持电视屏幕中心比眼睛高度略低，距离为屏幕显示部分对角线长度的 3～5 倍，环境亮度以能够轻松阅读报纸为佳。 14 3DTV43858 - 3DTV51858 使 用 说 明 USB2.0 主控接口 本机具有 USB2.0 主控接口，采用精密插槽技术，不正确的接入方式或不符合规范要求的 USB 存储设备等可能会引起 USB 接口损 坏而无法读取的故障。 操作前请仔细阅读本手册的 USB 接入方式的介绍及 USB 存储设备的说明书。 对于因不正确的接入引起的故障，本公司不承担任何责任。 ※ 为了防止数据丢失或损坏，建议您做好重要数据的备份。 本公司对任何形式的数据丢失概不负责。 为了能够在电视上浏览，USB 存储设备必须是 FAT16、FAT32 或 NTFS 文件系统格式。 对于其它文件格式，本机不保证兼容。 ※ 本机 USB 接口依照 USB2.0 标准设计，可为每一个 USB 接口提供 5V，500mA 电流输出来驱动外部 USB 存储设备。 如果您需要使用大功率的 USB 存储设备(如移动硬盘等)，需其他 USB 接口辅助供电。 ※ 因本机 USB 接口属于高速数据线接口，为保障 USB 接口稳定可靠地工作，请尽量将外部 USB 设备的 USB 接口直接连接到本机。 若使用 USB 延长线，请确认该线束能够驱动需要连接的 USB 存储设备。 不标准的延长线将可能导致 USB 存储设备无法正常工作，属正常现象，与本机性能无关。 ※ 本机支持 USB 热插拔，但为了保证 USB 存储设备卡中数据的安全，请在进入 USB 模式前将 USB 存储设备插入本机的 USB 接口处； 如果要取出 USB 存储设备，请先安全卸载。 对于因不正确操作引起的 USB 存储设备损坏，本公司概不负责。 ※ 本机支持 USB 外部设备及多媒体文件格式错误自动检测及保护功能。 当由于外部原因导致系统工作不正常时，系统将自动返回到 USB 初始界面，严重时可能会导致整机重新启动。 ※ 本机支持多媒体文件信息的显示，但是由于多媒体文件的开放性，个别文件信息本身不完整，带来显示不正确，属于正常现象， 不影响播放。 15 3DTV43858 - 3DTV51858 使 用 说 明 开机/关机 开机 电视机安装妥当后插好电源插头，电视机将进入待机；此时按遥控器或本机上的【电源】键，电视机将进入开机状态。 关机 在开机状态下，按【电源】键，电视机回到待机状态。在待机状态下，将电源插头拔出可实现关机。 ★ 如果您长时间不观看电视，请将电视机的电源插头拔下，以节约能源。因为电视机在待机状态下一样会消耗能源。 ★ 在使用中如果遇到意外停电，电视机将自动关闭。为保证安全，请将电源插头从交流电网中拔出。 TV 无信号自动关机 当无信号（如电视台停止播放节目）时，约 15 分钟后电视机将自动关机进入待机状态。 若此时距离已设定的睡眠/定时关机时间不到 15 分钟，则优先执行睡眠/定时关机。 基本操作 节目选择 1. 在 TV 信号源下按【节目∧/节目∨】键，将向上/向下逐个选择预调好的电视节目。 在非 TV 源下可切换到最后收看过的 TV 频道，但不执行节目号加减操作。 2. 直接选择节目号 无菜单显示时按数字键可直接由高位向低位选择节目号，每一位的输入务必在 3 秒内完成。 3. 节目返回 按【返回】键，电视机将直接跳转到前一个刚收看的频道。 音量控制 1. 按【音量+/音量-】键，电视机音量将增大/减小，可调范围为 0~100。 2. 正常收看时，按【静音】键可消除声音。若要取消静音状态，可再次按【静音】键或【音量+】键。 16 3DTV43858 - 3DTV51858 使 用 说 明 节目信息显示 按下【信息】键，屏幕上将显示当前节目的有关信息，再按一次，显示当前电视机中相关功能的状态（包括节能、3D 等）。 智能引导 按下【智能】键，用户可以根据屏幕提示选择，让电视机自动完成设置 画质和音质，引导用户设置网络，在 TV 源下引导用户实现自动搜索等 功能。 实时帮助 按下【帮助】键，电视机能对用户无法理解或者不会操作的功能提供实时帮助。 17 3DTV43858 - 3DTV51858 使 用 说 明 菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按【菜单】键，屏幕显示主菜单。 此时按【 】键可循环选择不同的子菜单 (设置、在线影音、应用、 多媒体、节目源、3D)。 按【确定】键进入子菜单项。 按照屏幕下方的提示，您可以进行相应的调整或设置。 完成所需的操作后，可反复按【菜单】键逐级退回上级菜单，直到关闭菜单显示。 在后面的功能介绍中，将省略菜单的选择过程。 ★ 当遥控器丢失或失灵时，使用本机按键也能进行一些菜单的操作； 即在有菜单显示时，本机【节目∧/节目∨】、【音量+/音量-】和【节目源】 键分别相当于遥控器上的【∧/∨】键、【 】 键和【确定】键（不支持网络相关部分）。 ★ 菜单中的部分选项会根据不同的信号源或状态自动显示或隐藏。 18 3DTV43858 - 3DTV51858 使 用 说 明 设置菜单 按【菜单】键打开主菜单，按【 】键选中“设置”，再按【确定】键进入。 进入后，按【∧/∨】键选择子菜单，包括“图像、声音、节目搜索、节目管理、护眼、节能、网络、屏幕保护、定时、演示、 儿童锁、指示灯、开机画面、服务、恢复出厂设置”。 按【确定】或【 】键进入子菜单。按【菜单】键可逐级退回上级菜单。 节目搜索 在 TV 源下进入“节目搜索”菜单后，可实现搜索节目、制式选择及微调等操作。 自动搜索 按【∧/∨】键选中此项后，按【确定】或【 】键进入自动搜索状态提示条， 再按【确定】键，电视机自动开始搜索。 搜索过程中，电视机将自动存储节目并设置制式。搜索完毕，即可观看电视节目。 手动搜索 按【∧/∨】键选中此项后，按【确定】或【 】键进入手动搜索状态提示条， 19 3DTV43858 - 3DTV51858 使 用 说 明 根据提示用【 】键进行搜索，可以切换节目或者向低频段/高频段搜索信号。 若搜到的节目不是需要的，可再次按【 】键继续搜索，直到完成该节目号的搜索。 搜索完成后按【∨】键选择退出，按【确定】键确认。 节目号 按【∧/∨】键选中“节目号”后，按【 】键或者【0～9】键切换节目号。 彩色制式：自动、PAL、NTSC、SECAM。 伴音制式： DK、M、BG、I。 微调 选中“微调”项后，按【确定】或【 】键进入微调状态提示界面，再按【 】键进行调整。 用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按【∨】键选择“保存退出”，按【确定】键确认并保存退出。 节目管理 在电视源下进入“节目管理”菜单后，您可以实现节目浏览、节目交换、节目开/关、捕获台标等操作。 您也可直接按遥控器【节目管理】键进入或退出此菜单的设置。 节目浏览、节目开/关 按【 】键选择节目，浏览不同频道的内容； 按【确定】键退出节目管理，开始观看选中节目。 在选定的节目上，按【绿】键切换节目开/关状态； 当节目设置为“关”后，按【节目∧/节目∨】将无法切换到该频道。 若需再次切换到该频道，只能通过遥控器上的【0～9】键直接输入该频道 号，或者通过节目管理菜单切换。 20 3DTV43858 - 3DTV51858 使 用 说 明 节目交换 在节目浏览界面上，按【蓝】键进入节目交换界面。 在节目交换界面上按【确定】键选定要交换的节目。 按【∧/∨】和【 】键选择需要交换的位置后，按【确定】键完成节 目交换。 捕获台标 在节目浏览界面上，按【黄】键进入捕获台标界面。 在捕获台标界面上，按【∧/∨】和【 】键移动矩形框，按【确定】 键将当前矩形框里的图片设为节目台标，替换原台标。 按【菜单】键取消捕获台标操作。 按【节目管理】键退出节目管理菜单。 图像设置 通过对“图像”菜单的操作，您可以选择更适合自己习惯的图像模式。 画质选择 整机在出厂前已设置了图像模式（标准、柔和、亮丽、用户自定义）。 您可以根据观看环境的不同，按【 】键选择相应的模式。 而按个人喜好设置的图像参数被存储为“用户自定义模式”。 21 3DTV43858 - 3DTV51858 使 用 说 明 您也可直接按遥控器上的【画质】键进行选择。 标准：适合在一般环境中。 亮丽：适合在明亮的环境下。 柔和：适合在较暗的环境下。 用户自定义 进入“用户自定义”子菜单后，如需自行设定图像模式，请在选择相应 的项目后按【 】键进行调整。 亮 度 ：设置整个屏幕的亮度。 对比度：调整屏幕图像的对比度。 饱和度：调整画面色彩的浓度。 色 调：调整图像颜色使其更自然地偏红或偏绿（仅对 NTSC 信号有效）。 清晰度：将显示图像的轮廓调整得更为锐化或钝化。 ★ 不同信号源下调整项目有所不同。 画面尺寸 您可以选择改变图像尺寸以符合自己的习惯。 选中“画面尺寸”后，按【 】键可选择画面尺寸为： 全屏、4:3、全景、动态扩展、电影。 全屏：正常处理放大信号，图像在屏中央，上/下/左/右满屏。 4:3 ：水平线性压缩到 4:3，画面显示在屏幕中间，上/下满屏，左/右根据“4:3 边缘优化”的设置而定。 全景：更好地在 16:9 屏幕上显示 4:3 画面的缩放模式。 动态扩展：图像采用水平非线性缩放，中间采用线性缩放，边缘采用非线性，上/下满屏。 电影：将图像上/下削去部分（削掉电影上/下的黑边），做全屏显示，且用户可细调以满足不同信号全屏显示的需要。 您也可直接按遥控器上的【缩放】键进行选择。 22 3DTV43858 - 3DTV51858 使 用 说 明 ★ 开启 3D 功能后，不能进行缩放操作。 ★ 不同的信号源下或不同的信号格式，“画面尺寸”有不同的选项。 ★ 请勿长时间将图像模式设置为 4:3，以免降低屏幕使用寿命。 专家设置 在电视/AV1/AV2 通道下： 色 温：可进入色温子菜单进行调整。 画面位置：调整图像画面上/下/左/右位置。 动态降噪：设置为“开”时，可减少图像噪声，但会影响清晰度。 可根据图像质量将此项设置为“关”或者“开”。 动态景深：增加景深扩展。 彩色制式：自动、PAL、NTSC、SECAM（仅电视模式下有效）。 微 调：选中此项后，按【 】键或【确定】键进入微调状态提示条。 按【 】键进行调整。用微调的方式调整个别节目可获得最佳图像和伴音效果。 调好后按【∨】键选择相应操作，并按【确定】键确认（仅电视模式下有效）。 复 位：恢复当前通道的专家设置选项。 在 YPbPr 信号格式下（分量/HDMI 通道的 YPbPr 信号格式）： 色 温：可进入色温子菜单进行调整。 画面位置：调整图像画面上/下/左/右位置。 动态降噪：设置为“开”时，可减少图像噪声，但是会影响清晰度。 可以根据图像质量将此项设置为“关”或“开”。 动态景深：增加景深扩展。 重显率 ：提供“标准”或“高”两种重显率。 复 位 ：恢复当前通道的专家设置选项。 23 3DTV43858 - 3DTV51858 使 用 说 明 在 PC 信号格式下（VGA/HDMI 通道的 PC 信号格式）： 可通过对以下选项的调整使图像达到最佳显示效果。 色 温： 可进入色温子菜单进行调整。 画 面 位 置：调整图像画面上/下/左/右位置。 自 动 调 整：对当前图像的位置、时钟、相位进行自动调节； 以便达到最佳显示效果（仅在 VGA 通道下有效）。 同 步 时 钟：调整图像采样的时基（仅在 VGA 通道下有效）。 同 步 相 位：调整图像的相位（仅在 VGA 通道下有效）。 电 脑 模 式：设为“开”时，电视可以更适合作为显示器使用。 分辨率选 择：用户可根据输入的信号格式（1280×768、1360×768 或 1366×768）进行切换（只有当输入信号为这三者之一时才 有效，当输入信号与信号格式匹配时才能保证显示正常，仅在 VGA 通道下有效）。 复 位：恢复当前信号格式的画面位置、同步相位和同步时钟设置等。 声音设置 在“声音”菜单中，您可以自行设定喜欢的声音效果。 音质选择 整机在出厂前已设定了音效模式（标准、剧场、音乐、新闻、用户自定义）。 您可根据所看节目内容的不同，按【 】键选择相应的模式。 而按个人喜好设置的声音模式则被存储为“用户自定义模式”。 您也可直接按遥控器上的【音质】键进行选择。 标准：适合收看一般的节目。 剧场：适合观看影院类节目。 音乐：更适合欣赏音乐类节目。 新闻：更适合观看语言类节目。 24 3DTV43858 - 3DTV51858 使 用 说 明 用户自定义 进入“用户自定义”子菜单后，如需自行设定声音模式，请在选择相应的 项目后按【 】键进行调整。 环 绕 声：您可以根据收看节目的需要，按【 】键开启或关闭环 绕立体声，体验独特的音响效果。 五段均衡设置：按【∧/∨】键选择：120Hz、500Hz、1.5KHz、5KHz 或 10KHz。 再按【 】键调整声音的频率均衡。 调整之后的声音效果自动被存储为用户模式。 开机旋律 “开机旋律”设为“开”时，交流开机时会有音乐提示。 按键音 按【 】键可开启或关闭按键声。 背景音乐 “背景音乐”设为“开”时，在多媒体下播放图片、文本等时支持背景音乐播放。 语音帮助 进入“语音帮助”后，您可进行以下设置。 语音开关：打开或者关闭实时语音提示帮助。 语音音量：调整实时语音提示的音量大小。 专家设置 进入“专家设置”后，您可进行以下设置。 平 衡 ：按【 】键可按个人需要调整左右声道的平衡。 扬 声 器 ：可选择电视扬声器或外部扬声器。 25 3DTV43858 - 3DTV51858 使 用 说 明 光 纤 输 出 ：在 HDMI 模式或 USB 模式下，输入特定数字信号时，可选择模拟（PCM）或数字模式。 自动音量控制：智能调整音量，避免音量过大或过小。 手动音量微调：手动微调当前节目的音量。 伴 音 制 式 ：B/G、I、D/K、M（仅电视模式下有效）。 微 调 ：选中此项后，按【 】键或【确定】键进入微调状态提示条。 按【 】键进行调整。用微调方式调整个别节目可获得最佳图像和伴音效果。 调好后按【∨】键选择相应操作，并按【确定】键确认（仅电视模式下有效）。 ★ 当扬声器选择为外部扬声器后，音质选择，用户自定义，平衡等选项均无效。 护眼 进入“护眼”后，您可进行以下设置。 6500K 护眼模式：开启 6500K 护眼功能可改善观看时眼睛的舒适度，保护您的视力。 护 眼 提 示：“护眼提示”设为“开”时，每间隔约两小时，屏幕上将 自动弹出护眼提示，提醒您注意眼睛休息。 此时按【 】键或【确定】键均可实现护眼图片播放。 无操作时约 15 秒自动退出。 护 眼 图 片：循环为您播放精美的护眼图片，并伴有优美的背景音乐。 播放过程中，按【音量+/音量-】键或【静音】键控制音量。 26 3DTV43858 - 3DTV51858 使 用 说 明 节能 进入“节能”后，您可进行以下设置。 动 态 节 能：可在“自动”或“超低节能”间切换。 瞬时功耗提示：设为“开”时，当无其他菜单显示并且在有信号的情况下， 屏幕将显示功耗表。 网络 进入“网络设置”菜单后，您可利用此菜单设置网络连接方式、网络参数 以及了解当前网络信息。 本机支持有线及无线(USB WIFI)网络接入方式。 由于 WIFI 无线接入方式具有信号强度随距离增加而衰减加剧的特点， 因此建议优先选用有线网络接入方式。 网络接口 按【 】键可选择“有线”或“无线”两种网络连接方式。 IP 设置 本机支持两种有线网络接入方式，包括：手动 IP 设置和自动获取 IP。 请根据您的网络环境选择相应的方式进行设置或请专业的网络运营商、 售后服务人员来进行设置。 注： 以下设置的各项网络参数，请咨询为您开通宽带服务的网络运营商。 设置时可用【0～9】键输入，右键循环移动光标。 进入“设置”→“网络”→“IP 设置”，选中“IP 设置方式”后，按【 】键可选择“手动获取 IP”或“自动获取 IP”。 27 3DTV43858 - 3DTV51858 使 用 说 明 手动获取 IP：选择“手动获取 IP”后，根据菜单提示分别输入 IP 地址、 子网掩码、默认网关、DNS 服务器等各项网络参数。 自动获取 IP：按【 】键选择“自动获取 IP”，系统会自动获取 IP 地址。 无线网络 将 USB 无线网卡接入电视机后的 USB（1）接口。 仅 USB（1）接口支持无线网卡。 注： ① 要进行此项设置须将“网络接口”设为“无线”。 ② 本机无线网卡仅支持的无线网卡芯片组为： RT3370、Atheos Magpie 或 RTL8172/8188/8191SU/8192CU。 支持 WPA、WEP 加密方式。 您在选购时须选择支持此类芯片组的 USB 无线网卡。 ③ 如果搜索不到网络，请取出无线网卡后进入“设置”→“网络”→“无线网络”→“查看可用无线网络”。 选择“刷新网络列表”后，按【确定】键系统开始搜索无线路由。 在搜索到的无线路由列表中选择要使用的路由，按【确定】键，再根据 菜单提示输入该无线路由的密码后（如果没有密码，则直接按【确定】 键），按【确定】键确认，系统开始进行无线连接，连接成功即通过无线 WIFI 方式访问网络。 28 3DTV43858 - 3DTV51858 使 用 说 明 ★ 进入“设置”→“网络”→“无线网络”→“查看可用无线网络”。 选择“其他网络”后，按【确定】键，进入手动扫描界面，根据菜单提示输入网络名称和密码，并选择安全模式。 请注意，网络名称和密码只支持英文、数字输入。 按【确定】键系统开始搜索无线路由。 ★ 进入“设置”→“网络”→“无线网络”，选择“进入带 WPS 的网络”后，按【确定】进入连接带 WPS 网络连接菜单，根 据菜单提示进行网络连接 拨号上网 设置 ADSL 拨号上网的参数，其中包括帐号和密码。 记住密码：选中该项这记忆当前输入的用户名和密码。 自动连接：选中该项开机的时候会按照上一次成功拨号后保存的信息进 行拨号上网操作。 29 3DTV43858 - 3DTV51858 使 用 说 明 网络详情 进入“设置”→“网络”→“网络详情”，可了解当前网络信息； 包括：IP 获取方式、该方式下的各项网络参数、当前连接网络的网卡 MAC 地址。 网络信息显示的内容根据不同的网络接入方式而有所不同。 用户管理 进入“设置”→“网络”→“用户管理”，可了解设备 ID 号及登陆、注册 状态等，并可重新注册。 重新注册： 若登陆、注册失败，可进入“设置”→“网络”→“用户管理”。 选择“重新注册”，按【确定】键，待提示注册成功，即完成注册。 网络检测 进入“设置”→“网络”→“网络检测”，可对当前网络连接情况进行测试。 30 3DTV43858 - 3DTV51858 使 用 说 明 屏幕保护 无信号屏保 ：设置为“幻影屏保”时，无信号时随机播放离子屏保图片。 设置为“护眼屏保”时，无信号时将循环播放护眼图片。 像 素 移 动 ：开启此功能，每隔一定时间图像将自动移动一定的位置， 达到保护等离子屏幕的目的。建议开启此功能。 4:3 边缘优化 ：开启此功能时，可以将 4:3 模式下屏幕两侧边缘设置为 “灰色”或“移动”，以避免屏幕残影的产生。 可设置为：“关”、“灰边”、“移动”或“移动灰边”。 消 除 残 影 ：确认后滚动白条显示，可以消除或者减轻屏幕可能出现的 残影。 定时 通过定时设置，您可以在设定的时间关闭或打开电视机并转到预定的节目。 睡眠 可设置从当前时间开始计算的关机时间：关、10、20、30、60 (分钟)。 当选择“关”表示未设置睡眠关机。 睡眠时间到之前 60 秒屏幕提示即将关机, 此时按除电源开关键外的任一 键均可终止睡眠关机。 执行睡眠关机后，电视机将进入待机状态。 时间设置 包括当前时间、开机时间、关机时间的设置。 按【∧/∨】键选择时间设置项目后，按【 】键选择时、分。 按【0～9】键直接输入数字改变时间值。 ★ 如果有网络连接时，则当前时间为网络获取时间，不可修改。 31 3DTV43858 - 3DTV51858 使 用 说 明 定时模式 选择“定时模式”后，按【 】键设置定时开/关机模式。 “关”：不执行定时任务；“一次”：只执行一次；“每天”：每天都执行定时任务。 注：定时模式设为“关”时，开/关机时间及开机频道项的设置无效。 开机源 设置定时开机时的开机节目信号源。 开机节目 可设置开机节目号（“开机源”为“电视”时可选）。 在待机状态下，定时开机时间到时执行开机动作并切换到您设置的开机频道。 在开机状态下，定时开机时间到时直接切换到您设置的开机频道。 演示 可进行护眼优势演示或 600HZ 动态高清演示。 儿童锁 可限制儿童收看某些节目。 限时收看：可设置的收看时间为：“关、30、60、90、120”（分钟）。 设置的时间到后自动进入待机状态。 开机后需要输入正确密码后才能进行其他操作，否则系统将等待 30 秒钟后再次待机。 密码开机：可设为“关”、“一次有效”或“每次有效”。 当设置为“一次有效”时，下次开机必须输入正确密码后才能进行 其他操作； 当设置为“每次有效”时，每次开机都必须输入正确密码后才能进 行其他操作。 修改密码：用遥控器上【0～9】键重新设定密码。 ★ 出厂时设置的初始密码为“1234”，万能密码（不可更改）为“6688”。 32 3DTV43858 - 3DTV51858 使 用 说 明 指示灯 设置待机状态下指示灯的状态。 开机画面 进入设置“开机画面”菜单可设置开机画面（无信号不可以捕获开机画面）。 按【∧/∨】键或【 】键选择图片。 选中除“用户自定义”图片外的任一图片，按【确定】键将弹出应用菜单， 请根据提示操作。选中“用户自定义”图片，按【确定】键根据弹出的子菜 单进行操作，可完成当前画面的捕获，并且可以将其设置为开机画面。 服务 帮助 进入“帮助”菜单后，您可进行以下设置。 语音帮助：同前文“语音帮助”描述。 帮助指南：可查看关于电视操作的辅助文挡，也可以通过“帮助”键来打开当前操作的帮助文档。 软件升级 本公司将适时发布适用于本机的新版本软件以提升用户体验。 USB 升级：通过 USB 设备进行软件升级。 升级前，请确认： 1. 有 USB 设备接入电视； 2. 确保 USB 设备的第一个盘符根目录下有升级文件； 确认正确后，按【确定】键开始升级。 升级过程中，请不要操作任何按键，并且不要断电。 33 3DTV43858 - 3DTV51858 使 用 说 明 联系长虹 如您在使用中遇到问题时，可根据显示信息，选择方便的方式联系我们。 恢复出厂设置 恢复用户常用的设置到出厂时的状态，并自动重启电视。 使用 3D 功能观看电视 本产品内置 3D 同步信号发射器，需佩戴快门式 3D 眼镜才能欣赏 3D 节目。 本产品可能对某些型号的 3D 眼镜不兼容，建议使用的 3D 眼镜型号：长虹 3D200 系列快门式眼镜。 具体型号请联系电视购买地的零售商或长虹售后服务。 在使用 3D 功能前，请仔细阅读以下建议和安全注意事项。 1）六岁以下儿童尽量不要观看 3D 图像。 2）长时间观看 3D 影像可能会引起眼睛疲劳，建议观看 3D 节目 1 小时后，休息５分钟。 3）通过本产品观看 3D 影像时会有身临其境的感觉。 某些 3D 图像可能会对观看者造成惊吓或产生幻觉，因此建议孕妇、老人、体弱者、睡眠不足者、饮酒者不要观看 3D 影像。 4）观看 3D 影像后，建议不要立即进行驾车、手术、高空工作等活动。 5）佩戴 3D 眼镜观看电视时建议保持适当的距离。观看距离过近，易造成眼睛的疲劳。 ★ 有关眼镜的使用说明，请详见您选购的《3D 眼镜说明书》。 ★ 在某些荧光灯下观看 3D 影像时，可能会看到画面闪动现象；如果出现此现象，请使光线变暗或把灯关掉。 ★ 如果侧躺下，可能看不到 3D 效果。 ★ 在观看画面亮度较高的 3D 影像时，可能会看到画面闪动现象；如果出现此现象，请将电视图像调暗或切换到柔和状态。 34 3DTV43858 - 3DTV51858 使 用 说 明 3D 技术规格（推荐观看 3D 的信号格式） 通道 3D 类型 描述 分辨率 Side By Side（左右） 显示两个左右相叠的图像 Top and Bottom（上下） 显示两个上下相叠的图像 EIA: 1280x720P50/60 1920x1080I50/60 1920x1080P24/30/50/60 VESA: 1920x1080@60 1366x768@60 1360x768@60 1280x768@60 Line By Line（行） 按行两眼交替显示图像 Vertical Tripe（列） 按列两眼交替显示图像 Checker Board （点） 按像素两眼交替显示图像 VESA: 3DTV43858: 1024X768 3DTV51858: 1366X768、1360X768、1280X768 HDMI (DVI) Frame Packing 真正的高清图像 1280 x1470@50 1280 x1470@60 1920x2205@24 Side By Side（左右） 显示两个左右相叠的图像 可播放视频格式 多媒体下可播放的图片 多媒体 网络 Top and Bottom（上下） 显示两个上下相叠的图像 可播放视频格式 所有通道 2D→3D 简单的 3D 转化方式 所有通道视频信号 35 3DTV43858 - 3DTV51858 使 用 说 明 如何观看 3D 图像 1. 直接按遥控器上的 3D 键，显示 3D 菜单 按 【 】键选择对应的 3D 模式，按【确定】键确认。 根据屏幕提示，按遥控器上的【蓝】键进入“3D 设置”状态。 注： ① 每选中一种功能后，菜单将消失并切换到相应功能，可供您预览 3D 图像是否正确。 ② 具体能选择的 3D 模式，根据各个通道的支持情况有所不同。 详见“3D 技术规格”部分的描述。 ③ 在多媒体源下，该按键仅在视频播放和图片时有效。 ④ 如信号为 Frame Packing 信号，电视机自动进入 3D 模式。 ⑤ 多媒体下视频是 MVC 格式时，电视机自动进入 3D 模式。 ⑥ 3D 模式下，部分功能无法操作。 2. 3D 设置 3D → 2D ：可将 3D 图像变换为 2D 图像，2D→3D 下无效。 3D 图 像 校 正：可交换左/右图像。 3D 图 像 景 深：调整图像的 3D 效果, 仅 Top and Bottom（上下）、 2D→3D 下有效。 3D 菜 单 景 深：调整菜单 3D 效果, 仅 Side By Side（左右）下有效。 3D 智能识别 本机支持 3D 智能识别技术。 在 HDMI 和多媒体下，当输入信号为非 HDMI1.4 标准的 3D 信号时，本机也能识别并自动进入 3D 模式。 注：① 3D 智能识别启动：在 HDMI 模式下输入格式变化时、多媒体模式下切换片源或者用户 3D 按键输入时。 ② 3D 智能识别在启动瞬间可能会引起图像瞬间停顿。 36 3DTV43858 - 3DTV51858 使 用 说 明 多媒体及网络功能使用环境 功能说明 由于本产品可在线升级并不断更新，《使用说明书》中如果与最终产品功能存在差异，请以实际产品功能为准。 使用环境 A. 将移动硬盘或 U 盘正确接入电视机后的 USB 接口。 B. 用网线将电视机后的 LAN 接口正确接入宽带网口（或者通过 USB WIFI 接入无线网络）。 C. 完成网络设置后注册并接通网络。 D. 为了不影响节目播放的流畅性，建议用户使用 2Mb 以上的网络带宽。 实际的网络带宽与网络运营商为您实时提供的宽带服务有关。 若正在播放的视频出现卡顿或跳出现象，可能与您使用的网络环境有关。推荐使用电信、网通的宽带产品。 ★“应用”、“在线影音”等属于互联网相关功能，其中内容随网站调整而更新，本说明书对菜单内容的举例仅供参考。 ★ 电视机开机出现画面后，会在后台进行网络功能初始化，若使用无线网络，初始化时间会延长。 此时按下遥控按键，电视机反应较迟缓，此属正常现象。 37 3DTV43858 - 3DTV51858 使 用 说 明 多媒体功能 本机的多媒体功能可支持 U 盘、USB 移动硬盘、USB 读卡器等 USB 移动存储设备，对 USB 移动存储设备中相应文件进行图片显示、 电影播放、音乐播放、文本阅读等操作。 本机多媒体功能可支持播放的文件格式如下表所列。 对于不兼容的音视频及文本格式规格，本机不保证兼容播放。 注：本公司后续会发布新版本以支持解码更高的视频编码格式。 图片支持格式 相关参数 文件类型 分辨率 压缩选项 支持范围 JPEG 3000×3000 Progressive JPEG 基线(“标准”) 基线已优化 分辨率最大支持 1920×1080 支持 支持 BMP 3000×3000 单色 16 色 256 色 8bit 位深 支持 支持 支持 支持 PNG 3000×3000 1000×1000 无交错 交错 支持 支持 音频支持格式 相关参数 文件类型 采 样 率 波 特 率 声音通道 MP3 8K~48KHz 32K~320Kbps Mono, Stereo 38 3DTV43858 - 3DTV51858 使 用 说 明 视频支持格式 相关参数 文件类型 支持后缀名 内 部 编 码 波 特 率 MPEG1 DAT\.MPG / / MPEG2 MPG / 最高 20Mbps MPEG4 AVI / 最高 20Mbps RM Rm/.Rmvb / 最高 20Mbps H.264 .Mov/.mkv/.AVI/TS/TP / 最高 20Mbps 文本支持格式 相关参数 文件类型 支持后缀名 字库集 文体大小 文本 TXT GB2312-80 <10M ★ 请正确插入带有 USB 接口的存储设备，请仔细阅读接入存储设备的说明书。 对于不正确的接入引起的故障, 不在我们的品质保证范围以内。 ★ 本机支持 NTFS，FAT32 和 FAT16 文件系统，若使用其他文件系统，本机不保证兼容。 ★ 某些类型的 USB 数码照相机和音频设备等可能与本机不兼容。 ★ 为了防止数据丢失或损坏，建议您做好重要数据的备份，本公司对任何形式的数据丢失概不负责。 ★ 支持低速 USB 存储设备，但读取速度会相对稍慢，请耐心等待。 ★ 支持 LRC 格式的歌词显示，如果歌词文件名与音频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 但是如果歌词文件的格式本机不支持，则无法显示歌词。 ★ 支持 SRT/SSA/SMI/SUB 格式的单一视频外挂字幕（文本字幕）显示。 如果字幕文件名与视频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 但是如果字幕文件的格式本机不支持，则无法显示字幕。 ★ 对于高分辨率的位图文件（BMP），由于数据未经压缩，等待时间可能较长，建议采用 JPG 的图像格式。 ★ 某些文件虽然能在文件列表中显示，但由于编码不同或者已经损坏等原因，本机可能无法支持。 对于这类文件本机将无法正常播放。 39 3DTV43858 - 3DTV51858 使 用 说 明 进入/退出多媒体 将 USB 存储设备正确插入本机 USB 接口并自动识别后，按【菜单】键打 开主菜单，按【 】键选中“多媒体”，再按【确定】键进入。 进入后，按【 】键可选择“文本”、“音乐”、“影视”、“图片”或 “相机查看”等项目。 按【确定】键进入所选项。按【菜单】键可逐级返回主菜单。 您也可直接按遥控器上的【多媒体】键进入或退出多媒体播放模式。 播放图片 进入“多媒体”→“图片”。进入后可按菜单提示进行操作。 操作方式 按方向键选择分区，按【确定】键进入选择分区文件夹的文件列表菜单， 再按方向键选择缩略图片或文件夹。 当选中文件夹时，按【确定】键进入选中文件夹； 当选中图片文件时，按【确定】键进入播放。 按【黄】键弹出文件查看菜单，包括“排序方式，媒体切换、全部图片”。 按【红】键停止背景音乐的播放。 按【蓝】键安全卸载 USB。 按【退出】键退出。 按【多媒体】键，返回到最近观看的信号源 播放图片时，按【 】键直接切换上一张/下一张图片。 注： 该功能须在播放模式设为“正常播放”或“目录重复”且无播放子菜单时才起作用。 40 3DTV43858 - 3DTV51858 使 用 说 明 播放音乐 进入“多媒体”→“音乐”，后续操作与“播放图片”类似。 播放影视 进入“多媒体”→“影视”，后续操作与“播放图片”类似。 播放影视无子菜单显示时，连续按【＜】键执行快退功能，按【＞】键执行快进功能。 播放文本 进入“多媒体”→“文本”，后续操作与“播放图片”类似。 播放文本时，按【 】键，切换同目录下的上一个、下一个文本；按【∧/∨】键则执行上下翻页。 相机查看 进入“多媒体”→“相机查看”，系统自动检索当前分区. 搜出当前分区的所有图片和视频文件，然后按照先播图片、再播影视文件的顺序依次播放。 后续操作与“播放图片/影视”类似。 按【 】、【 】、【 】等遥控按键执行相应功能，参见“遥控器按键介绍”。 播放子菜单 按键操作 播放文件或选中条在文件列表上时，按【确定】键或【菜单】键弹出播放子菜 单，按【∧/∨】键选择快捷键，再按【确定】键执行选中的快捷键功能。 若要关闭播放子菜单，请按【菜单】键。 如果当前播放的文件夹有音乐文件，并且“背景音乐”选择为“开”时， 观看图片和文本时，伴有背景音乐；观看电影时，背景音乐自动关闭。 41 3DTV43858 - 3DTV51858 使 用 说 明 快捷按钮功能描述： ：在播放和暂停状态间切换。 ：退出播放状态并返回播放列表。 音乐设置一级菜单中“背景音乐”功能设为“关“时，按此按钮退出播放状态，返回到播放列表。 音乐设置一级菜单中“背景音乐”功能设为“开”时，按此按钮时则退出音乐播放界面返回播放列表。 但音乐播放不停止，直到音乐播放结束、退出多媒体播放功能或进入影视播放功能。 ：快退播放。 播放音乐时，可在快退×2、快退×4、快退×8、快退×16、快退×32和正常播放之间循环。 播放影视时，可在快退×2、快退×4、快退×8、快退×16、快退×32和正常播放之间循环。 ：快进播放。 播放音乐时，可在快进×2、快进×4、快进×8、快进×16、快进×32和正常播放之间循环。 播放影视时，可在快进×2、快进×4、快进×8、快进×16、快退×32和正常播放之间循环。 备注： 快进和快退的倍速与文件本身有关，个别文件可能无法进行快进和快退操作。 ：跳到同一目录下的上一个文件。 ：跳到同一目录下的下一个文件。 ：按【 】键分别对图片执行逆时针/顺时针旋转。 按【＜】键顺序将图片逆时针旋转90°、180°、270°、360°。 按【＞】键顺序将图片顺时针旋转90°、180°、270°、360°。 ：图片放大×1、×2、×4、×8。 42 3DTV43858 - 3DTV51858 使 用 说 明 ：电影播放时，从设定时间点开始播放。 选中该按钮后，按【确定】键进入设置栏目，按【 】键选择，按【0～9】键输入时间，再按【确定】键，文件跳跃 到从设定时间点开始播放。 ：设置播放相关参数。 ① 设置图片 按【∧/∨】键选择各项，按【 】键调整所选项； 或按【确定】键进入下一级菜单。 播放模式：可选择“正常播放”、“文件重复”或“目录重复”。 播放速度：可选择图片播放速度，包括“正常”、“快”、“慢”。 过渡方式：可选择“随机”或“无”两种过渡方式。 声音设置：设置声音相关参数，请参见“声音设置”菜单的描述。 ② 设置音乐 按【∧/∨】键选择各项，按【 】键调整所选项； 或按【确定】键进入下一级菜单。 播放模式：可选择“正常播放”、“文件重复”或“目录重复”。 声 道：可选择“左声道”、“右声道”或“立体声”。 背景音乐：可选择“开”或“关”。 频 谱：可选择“显示”或“隐藏”。 歌词同步：可调整歌词同步时间。 声音设置：设置声音相关参数，请参见“声音设置”菜单的描述。 43 3DTV43858 - 3DTV51858 使 用 说 明 ③ 设置影视 按【∧/∨】键选择各项，按【 】键调整所选项；或按【确定】键进入下一级菜单。 播放模式：可选择“正常播放”、“文件重复”或“目录重复”模式。 重显率 ：提供“标准”或“高”两种重显率。 画面尺寸：可选择“全屏”、“适合”、“原始”或“电影”。 音 轨：影视文件有多个音轨时，可切换音轨。 声 道：可选择“左声道”、“右声道”或“立体声”。 字 幕：影视文件有字幕或多个字幕时，可开、关或切换字 幕；并可设置字幕字体、颜色或位置等。 图像设置：设置图像相关参数。 请参见“图像设置”菜单的相关内容。 声音设置：设置声音相关参数。 请参见“声音设置”菜单的相关内容。 ：显示文件信息。 ：安全卸载USB。 ★ 本机 USB 接口提供最大 500mA 电流。 请注意接入的移动硬盘的电流规格，否则可能造成本机工作不正常和移动硬盘无法工作。 USB 升级 本机支持 USB 升级，您可通过本机的 USB 接口进行软件升级。 把存有升级文件的 USB 设备正确插入本机 USB 接口，系统识别到 USB 设备中有升级软件后，请按提示进行升级操作。 在升级过程中，屏幕显示升级进度及提示信息，此时不能拔掉 USB 设备，不能关闭电源，否则 USB 设备和电视机可能被损坏。 升级完成后，关机后重启电视机，新软件开始执行。 安全卸载 USB 若要卸载所连 USB 设备，如果当前正在对该磁盘进行读写操作，则需要停止操作后才可拔出该 USB 设备。 ★ 请勿在磁盘进行读写操作时直接关闭交流电源，以免造成文件或磁盘损坏。 44 3DTV43858 - 3DTV51858 使 用 说 明 网络共享 将电脑和本机接入一个网段内，本机便可通过此网络共享功能访问、播放 电脑共享的文件。 进入“多媒体”，选择列表中的网络电脑名后，按【确定】键进入手动输入 登陆页面。 根据菜单提示输入电脑的用户名和密码后，按【∧/∨】键或【 】键选 中“登陆”项，按【确定】键即开始登陆。 登陆成功即显示电脑共享文件夹。 ★ 使用此项功能，需将电脑和本机组网；在电脑上建立共享文件夹； 将要共享的文件放入该文件夹中；正确设置电脑的访问权限并关闭防火墙。 组网方法及设置电脑共享文件夹的方法请参照相关电脑书籍。 ★ 建议共享文件夹名的长度不超过 10 个字符。 ★ 用户名和密码使用英文+数字，不超过 10 个字符。 应用程序商店功能 按【菜单】键打开主菜单，按【 】键选中“应用”，再按【确定】键进 入“应用程序商店”。 进入后，按【∧/∨】键选择应用商店选项，按【>】键或者【确定】键进入 所选项，包括“应用”、“商店”和“设置”。 应用：为用户已经安装的应用程序列表。本机出厂时默认安装“新浪新闻、 新浪天气、新浪股票、日历、特色游戏等”。 按【∧/∨】键或【 】键选择项目，按【确定】键进入所选项。 按【菜单】键可逐级返回主菜单。 45 3DTV43858 - 3DTV51858 使 用 说 明 商店: 本公司为用户所提供的应用程序列表，供用户选择安装。 按【∧/∨】键或【 】键选择项目，按【确定】键对所选项进行下载并安装。 安装完成后，该项目会出现在“应用”中的应用程序列表中，进入“应用”选择该项即可运行该程序。 设置：为用户提供卸载已安装的应用程序。 按【∧/∨】键或【 】键选择项目，按【确定】键即可对所选 程序进行卸载。 本机默认安装的“新浪新闻、新浪天气、新浪股票、日历”四个程 序不可卸载。 注： “应用程序商店”属于互联网相关功能，须连通网络后才可使用。 新浪新闻 进入“应用”→“新浪新闻”，可查看各类新闻。 新闻分类选择 按【∧/∨】键上、下选择分类新闻，选中一类新闻后，按【确定】键进入新闻标题选择。 新闻标题选择 按【∧/∨】键上、下选择新闻标题，按【确定】键进入选中新闻内容播放 界面。 新闻内容播放 进入新闻内容播放界面后，若内容较多，则分页显示，按【∧/∨】键进行 翻页，按【菜单】键逐级退回到应用菜单。 46 3DTV43858 - 3DTV51858 使 用 说 明 新浪天气 进入“应用”→“新浪天气”，可查询当天及未来两天本地或异地的天气情况。 1. 按【确定】键弹出省份列表，按【∧/∨】键选择省份，再按【确定】键 弹出被选省份的城市列表。 2. 按【∧/∨】键选择城市，按【确定】键即可查询所选城市的天气。 3. 按照以上方式完成三个查询城市的设置后，按【∧/∨】键选择城市，同 时右边的天气信息也跟随变化。 4. 按【菜单】键逐级退回到应用菜单； 退出该应用时系统会自动保存您选择的三个城市，下次进入“新浪天 气”时系统会默认显示这三个城市。 新浪股票 进入“应用”→“新浪股票”，您可查询大盘股指、A、B 股以及自选股数据。 按【∧/∨】键选择，按【 】键翻页。进入时若存有自选股，系统会默认显示自选股；若无，系统则默认显示 A 股。 按【绿】键进入单股查询，再按【绿】键进行输入法切换； 按【0～9】键在数字状态下输入股票代码、或在字母状态下输入股票名称首 字母(小写)、或在中文状态下直接输入股票名称。 按【确定】键进入查询结果选择，按【∧/∨】键选择股票，再次按【确定】 键便可查询选择的股票。 按【蓝】键可向左删除已输入的数字、字母或汉字。 ★ 在数字、字母、汉字状态下，本机支持模糊查询，即只需输入股票名称 的前几个数字或汉字，或者股票名称前几个汉字的拼音首字母(小写)， 即可显示自动匹配的前 10 只股票。 47 3DTV43858 - 3DTV51858 使 用 说 明 ★ 股票显示时按【确定】键弹出操作菜单（如右图所示），再按【∧/∨】键 选择，按【确定】键执行相应功能： 将股票显示切换到大盘股指、A 股、B 股、自选股； 或将当前选中股票加入自选股，以后即可直接进入“应用”→“新浪股票”， 先查看该股票数据。 如果要删除该自选股票，选中后按【确定】键弹出操作菜单，可进行删除 操作，将该股票从自选股票中删除。 ★ 股票信息 20 秒刷新一次。 日 历 进入“应用”→“日历”，您可查询 1900 年 01 月 01 日到 2099 年 12 月 31 日的公/农历。 按【绿】键进入年份输入状态，再按【0～9】键输入年份，按【确定】开始查询；或直接按【 】键切换年份。 按【∧/∨】键选择月份，当到 1 月或 12 月时则往前或往后改变年份。 按【菜单】键返回应用菜单。 在线影音 按【菜单】键打开主菜单，按【 】键选中“在线影音”，再按【确定】 键进入。 您也可直接按遥控器【在线影音】键进入“在线影音”菜单。 进入后按【 】键选择项目，按【确定】键进入所选项，然后请按菜单提 示进行后续操作。按【菜单】键可返回主菜单。 注：“在线影音”属于互联网相关功能，须连通网络后才可使用，具体使用环 境请参见前面所述“多媒体及网络功能使用环境”中的说明。 48 3DTV43858 - 3DTV51858 使 用 说 明 信号源选择 按【菜单】键打开主菜单，按【 】键选中“节目源”，再按【确定】键进入。 您也可直接按遥控器【节目源】键打开“节目源”菜单。 进入后按【∧/∨】键选择信号源，包括“电视、AV1、AV 2、分量、VGA、HDMI 1、 HDMI 2 或 HDMI 3”； 按【确定】键快速进入相应模式，即可开始方便地使用外设。 软件升级 本公司将适时发布适用于本机的新版本软件以提升用户体验。 在线升级 连通网络后，如检测有可更新版本软件，可选择进行升级。 具体升级方法，可根据菜单提示信息进行操作。 其他提示信息 状态提示图标 有线已连接 无线已连接 不静音 有 USB 设备 有线断开 无线断开 静音 无 USB 设备 49 3DTV43858 - 3DTV51858 使 用 说 明 输入法使用说明 1. 输入法开启或关闭 输入法将根据当前用户状态自动开启及关闭。 2. 输入法切换 本机支持大小写字母输入、数字输入、汉字拼音输入、符号输入。 当输入法开启时，按遥控器【绿】键可进行切换，具体可切换的输入法种类根据当前输入状态而定。 ★ 输入数字、字母 按【绿】键切换至数字、字母状态，反复按【0～9】数字键，实现输入(注：输入字母时按【2～9】键)。 按【 】键左、右移光标位置，按【蓝】键删除光标左侧的字符。如需输入“c”，快速按 3 次数字键【2】。 ★ 输入汉字 按【绿】键切换至汉字拼音输入状态。 首先进入汉字拼音组合选择状态： 按【2～9】数字键，输入所要输入的汉字的拼音组合，再按【0】键进入拼音选择状态（或按【1】键进入汉字选择状态）， 按【＞】键选择拼音，再按【∧/∨】键翻页选择汉字，按【1～9】键选择汉字到输入框。 如需输入“阳”，其对应拼音组合为“yang”，此时依次按遥控器数字键【9】、【2】、【6】、【4】，输入法提示栏将出现“wang yang zang”等备选拼音组合方案，按【＞】键，选中“yang”，输入“阳”对应的数字编号；或按【菜单】键退回拼音组合选择状 态。 ★ 输入符号 在所有的输入法中，按【0】键输入空格。 在输入字母或拼音状态下，按数字键【1】，屏幕显示每个数字对应的标点符号，然后按【∧/∨】翻页，再按【1～9】键， 即输入对应数字的标点。 注： 以上描述仅供参考，具体输入方式可根据菜单提示进行操作。 50 3DTV43858 - 3DTV51858 使 用 说 明 简单故障检查 当您遇到如下常见问题时，可尝试自行对照检查即可排除而无需联系技术人员。 图像 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 * 检查电源插头是否插好，【电源】开关是否按下 * 电源指示灯是否亮，是否按【电源】开关 * 检查天线连接情况。 无图像, 无声音, 指示灯亮 * 按待机键或输入 PC 信号 * 接好信号线 图像异常 * 调节对比度、亮度、色度 * 将彩色制式设置正确 有重影 * 检查天线/电缆连接状况；检查天线的位置和方向 有雪花状干扰 * 检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) * 使天线远离其他连接电缆 * 使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 * 在设置菜单中的节目搜索子菜单中选择微调改善图像效果 AV 状态下出现蓝屏或图像干扰 * 视频信号线是否接插正确或牢靠 PC 图像位置不居中 图像模糊，抖动或有黑色水平干扰 线(PC 信号时) * 可能是 PC 图像未调整好。需进入“图像”菜单下“专家设置”，选择“自 动校正”进行自动调整或调整“同步相位”、“同步时钟”或进入“画面位置” 菜单进行图像位置调整 PC 图像显示颜色严重偏色 * 重新调整色温；检查输入设备是否正常 没有外接装置输入的信号 * 检查外接装置是否打开，在信号源菜单中选择正确的信号源 * 检查电视机与外接装置的连接 屏幕上出现像素疵点 * 属正常现象 图像没有颜色 * 在图像下用户菜单中检查对比度、饱和度是否最小值 51 3DTV43858 - 3DTV51858 使 用 说 明 声音 现 象 可能的原因/解决办法 没有声音 * 没有音频信号或没有接好音频线；检查菜单中扬声器设置是否正确 图像正常但无声音 * 检查是否处于静音状态，按【静音】键或【音量+】键解除 * 检查音量数值，按【音量+】键调大；检查菜单中扬声器设置是否正确 伴音异常 * 将伴音制式设置正确 有杂音 * 在声音菜单中选择微调改善声音效果 其他 现 象 可能的原因/解决办法 电视机自动关机(进入待机状态) * 检查是否启动了定时关机/睡眠关机/限时收看等功能；或 PC 源下无信号睡 眠关机 自动开机 * 检查是否启动了定时开机功能 遥控器不工作 * 检查电池安装是否正确，以确定重新安装 * 检查电池电量是否已耗尽，以确定更换电池 * 清洁遥控器的顶端边缘(发射窗) 图片/视频播放质量不好 * 是否电视机受强电磁干扰，应远离这些干扰源。 * 尽量使用质量好的源文件 多媒体和在线影音功能 现 象 可能的原因 解决办法 网线没有插好 把网线准确可靠接入本机 LAN 接口 网线故障 更换好的网线 无法接通网络 服务网络出现故障 等待或向运营商咨询 系统不断重启 USB 设备超出系统功耗 将 USB 设备拔离本机 不能注册成功 输入的设备号或密码不正确 输入正确的设备号和密码(请咨询当地经销商) 52 3DTV43858 - 3DTV51858 使 用 说 明 产品规格 型 号 3DTV43858 3DTV51858 最大可视图像尺寸 对角线约 109.3 cm 对角线约 128.76cm 固有分辨力 1024×768 1365×768 彩 色 制 式 PAL、SECAM、NTSC 伴 音 制 式 D/K、M、I、B/G VGA 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz) HDMI 支持输入格式 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×768/60Hz)/(1360×768/60Hz)/(1366×768/60Hz)、SXGA(1280×1024/60Hz)、 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) YPbPr 支持输入格式 480I、480P、576I、576P、720P(50/60Hz)、1080I(50/60Hz)、1080P(50/60Hz)、1080P(24Hz) 音频输出功率 2×7 W 输入电压及平均功率 见后盖铭牌 待机功耗(约) ≤0.5W 机身尺寸（约） (宽×高×厚) 1014mm×643mm×65mm （不含底座） 1014mm×707mm×290mm （含底座） 1190mm×728mm×65mm （不含底座） 1190mm×792mm×290mm （含底座） 净 重（约） 16.8Kg（不含底座） 18.9Kg（含底座） 22.6Kg（不含底座） 24.7Kg（含底座） 装箱清单 电视机 一台 电池(7#) 一对 使用说明书 一份 遥控器 一个 保修卡 一份 交流电源线 一根 3D 眼镜 二个 ※ 等离子屏面板参数以供应商规格为准。 （ / P32 ） ※ 本公司产品不断更新，规格如有更改，恕不另行通知。 ※ 用户手册中内容如有更改，恕不另行通知。 JUC0.018.00051758 53 3DTV43858 - 3DTV51858 使 用 说 明 有毒有害物质或元素含量说明 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr6+) 多溴联苯(PBB) 多溴二苯醚(PBDE) 电路板组件* × ○ ○ ○ ○ ○ 等离子屏 × ○ ○ ○ ○ ○ 电源开关 ○ ○ × ○ ○ ○ 扬声器、自攻螺钉 ○ ○ ○ × ○ ○ 接 插 件 ○ ○ ○ ○ × ○ 遥 控 器 × ○ ○ ○ ○ ○ *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路等。 ○：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 包装箱上的 符号表示包装材料可回收利用，请不要随意丢弃。 ：表示在正常工作和使用条件下产品的环保使用期限为 10 年，在环保使用期限内可放心使用。 为保护环境健康，废电池和废旧产品可交正规经销商和厂家回收处理，请不要随意丢弃。
