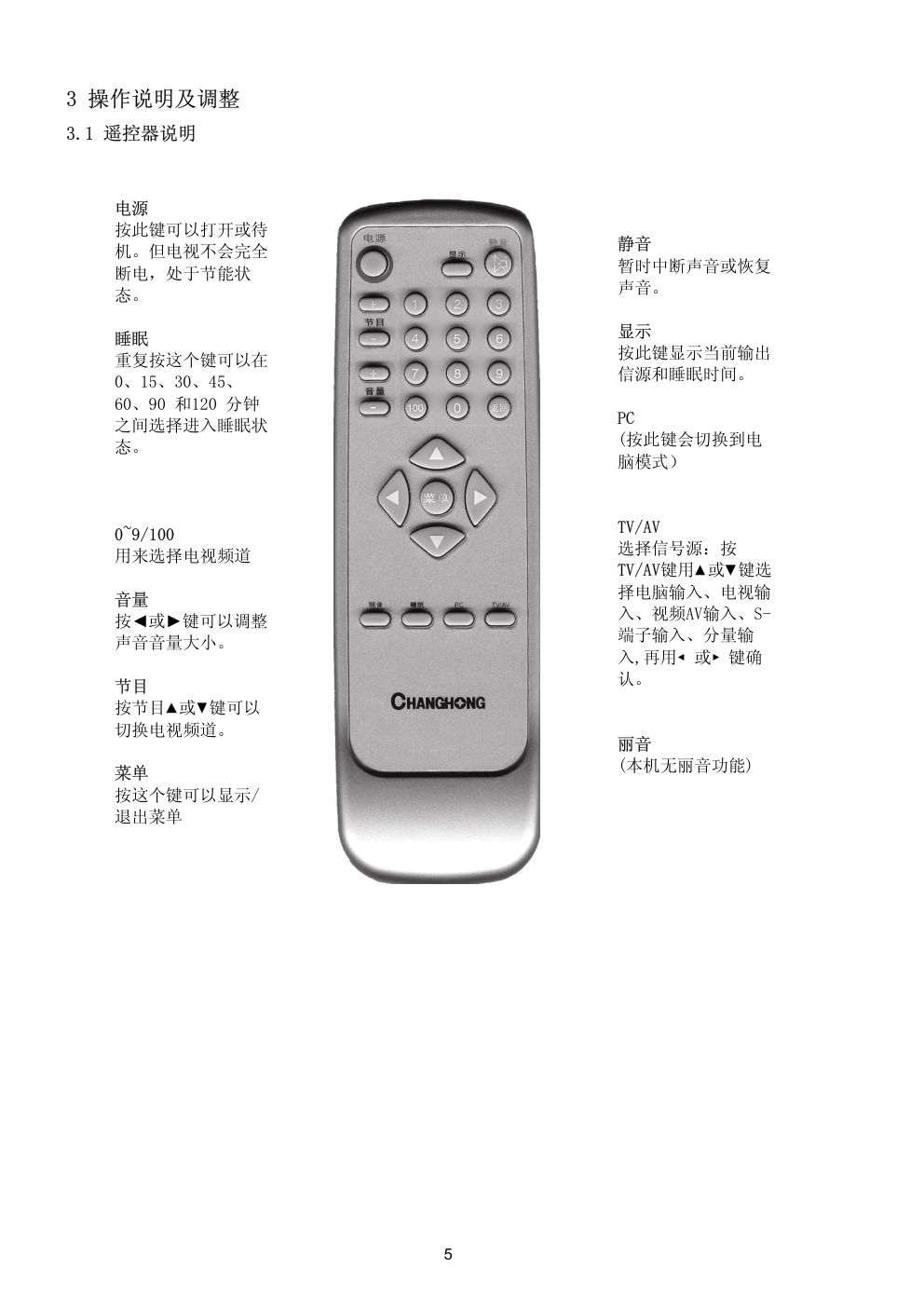

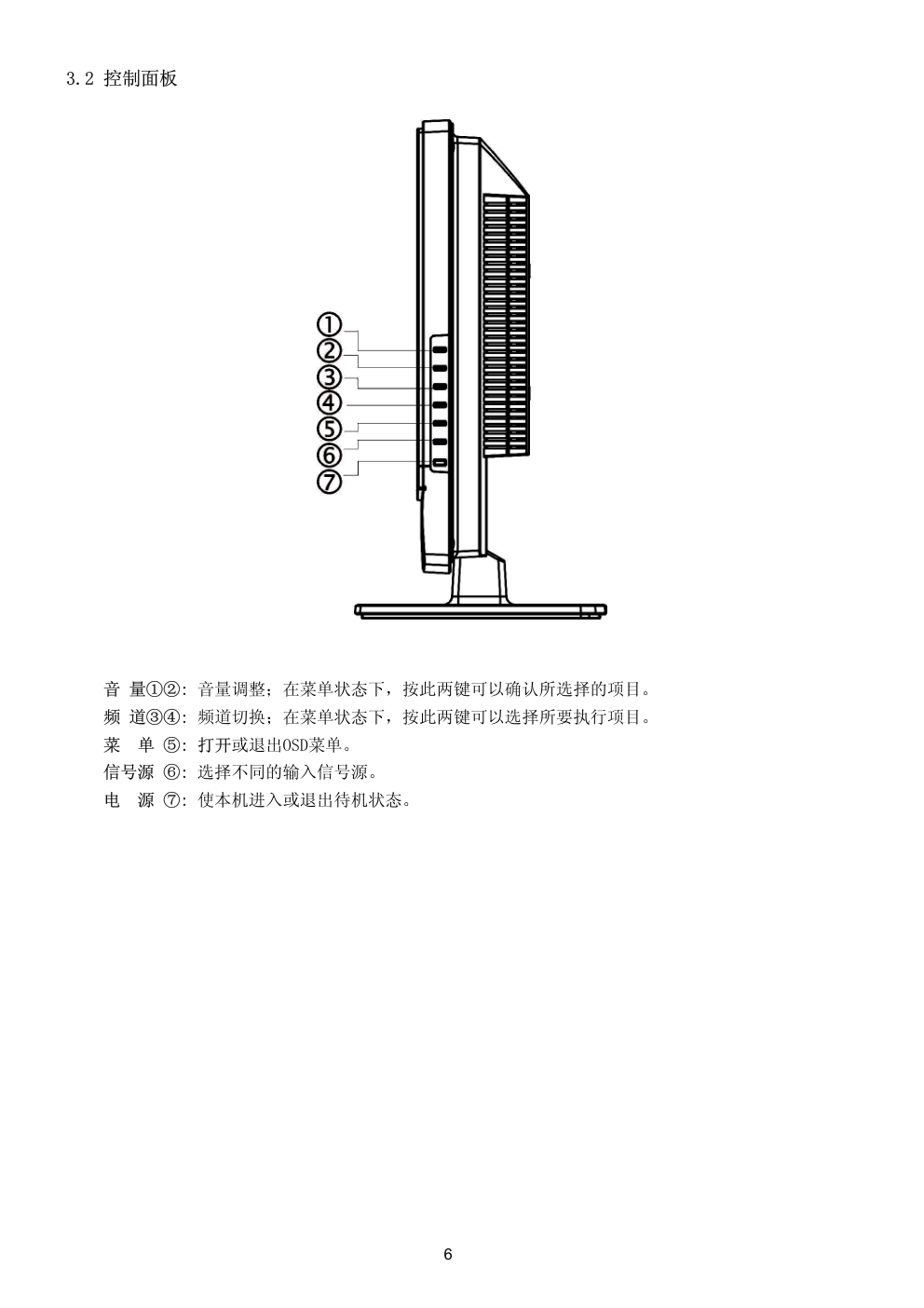

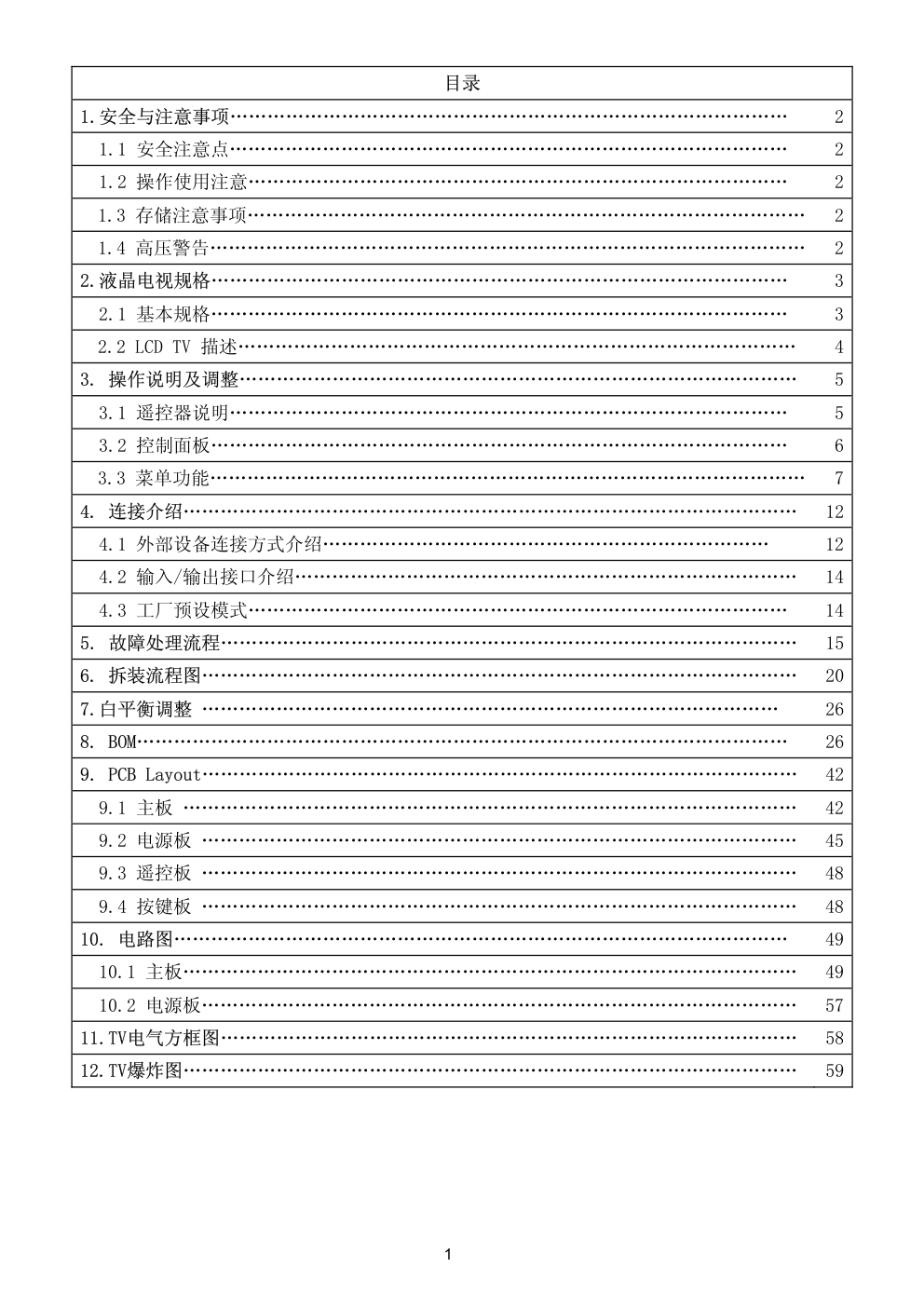

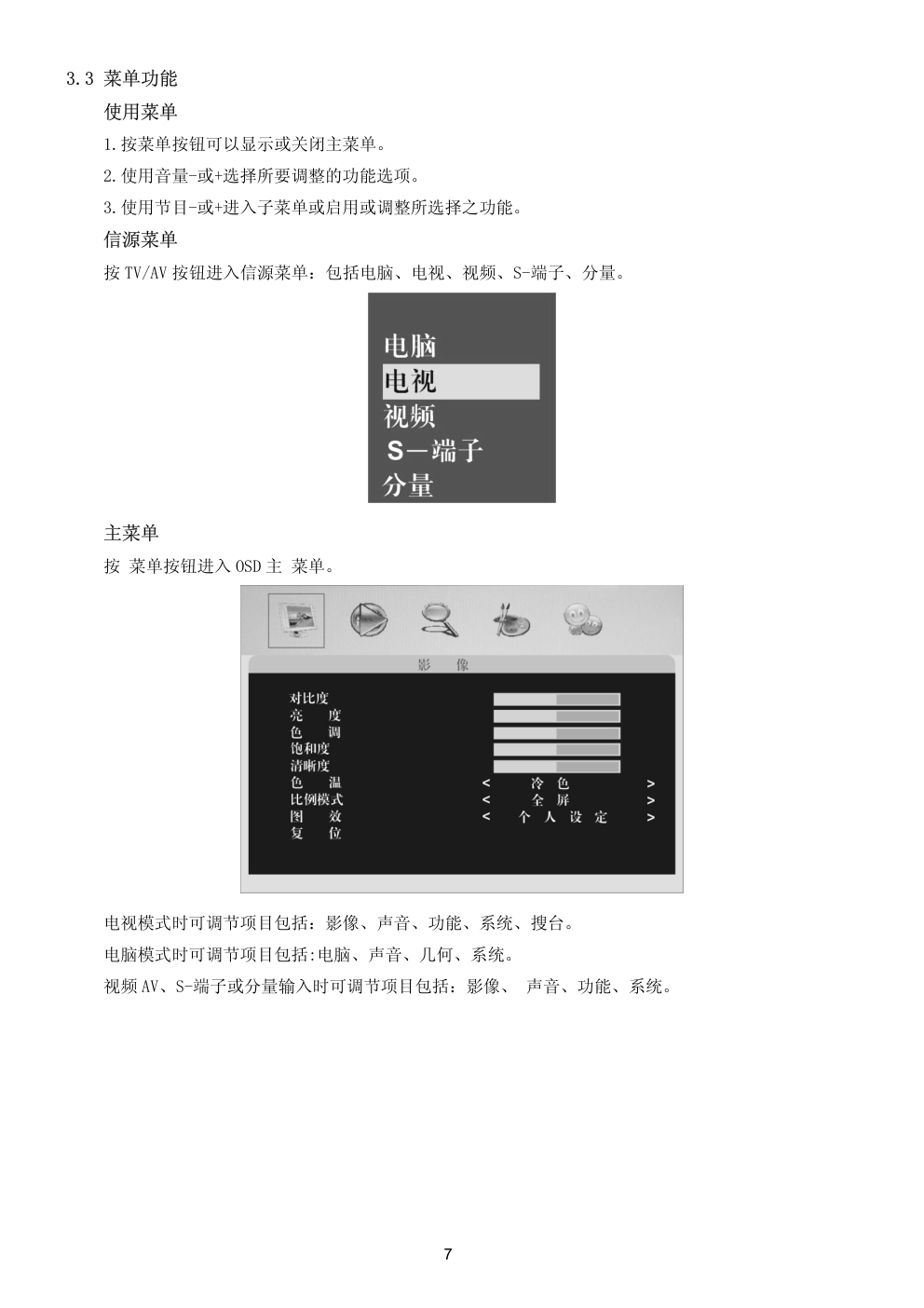

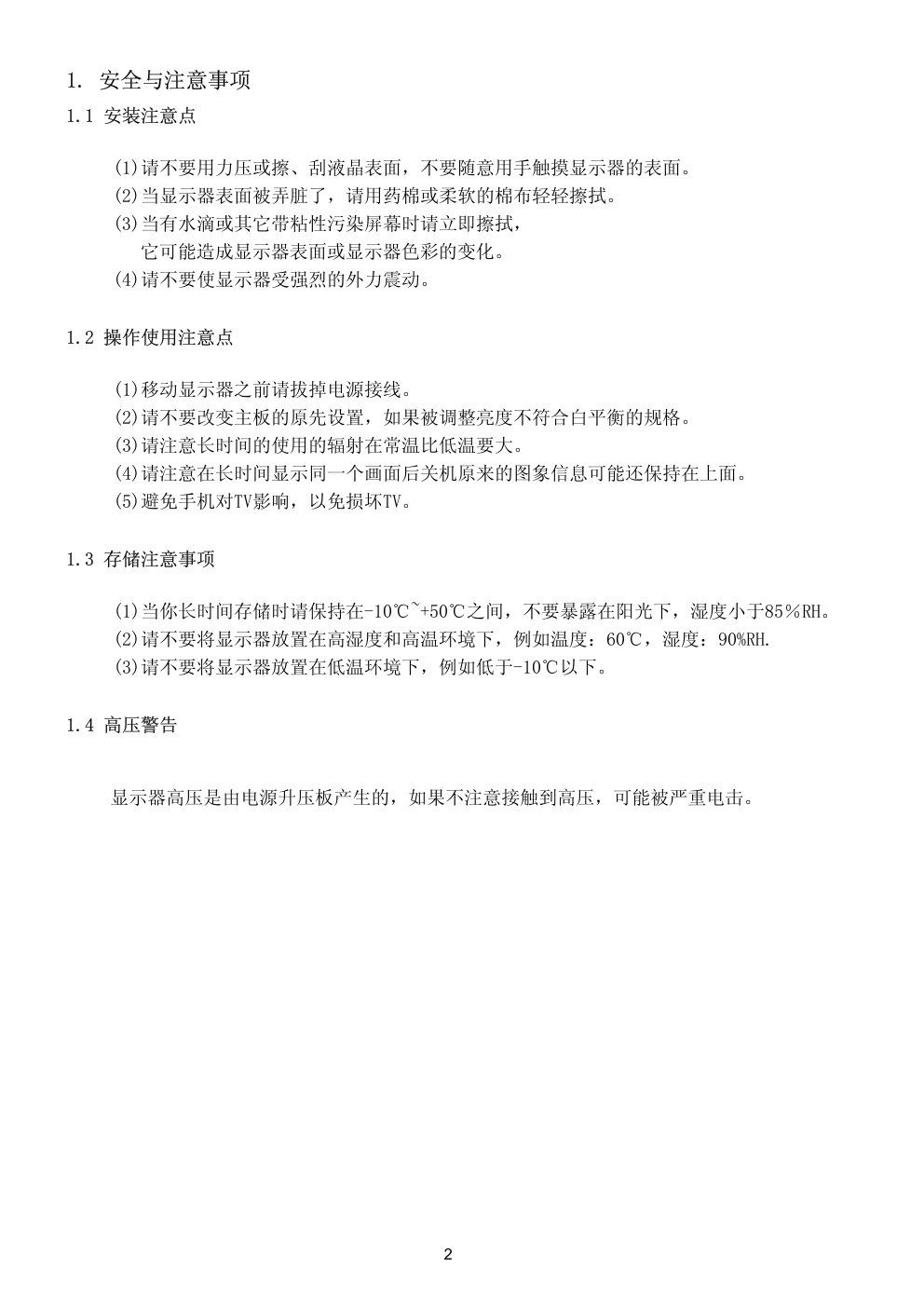

LT2657 中文维修手册仅用于维修参考 1 目录 1.安全与注意事项……………………………………………………………………………… 2 1.1 安全注意点……………………………………………………………………………… 2 1.2 操作使用注意…………………………………………………………………………… 2 1.3 存储注意事项……………………………………………………………………………… 2 1.4 高压警告…………………………………………………………………………………… 2 2.液晶电视规格………………………………………………………………………………… 3 2.1 基本规格………………………………………………………………………………… 3 2.2 LCD TV 描述……………………………………………………………………………… 4 3. 操作说明及调整……………………………………………………………………………… 5 3.1 遥控器说明……………………………………………………………………………… 5 3.2 控制面板………………………………………………………………………………… 6 3.3 菜单功能…………………………………………………………………………………… 7 4. 连接介绍……………………………………………………………………………………… 12 4.1 外部设备连接方式介绍……………………………………………………………… 12 4.2 输入/输出接口介绍……………………………………………………………………… 14 4.3 工厂预设模式…………………………………………………………………………… 14 5. 故障处理流程………………………………………………………………………………… 15 6. 拆装流程图…………………………………………………………………………………… 20 7.白平衡调整 ………………………………………………………………………………… 26 8. BOM…………………………………………………………………………………………… 26 9. PCB Layout…………………………………………………………………………………… 42 9.1 主板 ……………………………………………………………………………………… 42 9.2 电源板 …………………………………………………………………………………… 45 9.3 遥控板 …………………………………………………………………………………… 48 9.4 按键板 …………………………………………………………………………………… 48 10. 电路图……………………………………………………………………………………… 49 10.1 主板……………………………………………………………………………………… 49 10.2 电源板…………………………………………………………………………………… 57 11.TV电气方框图………………………………………………………………………………… 58 12.TV爆炸图……………………………………………………………………………………… 59 2 1. 安全与注意事项 1.1 安装注意点 (1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。 (2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。 (3) 当有水滴或其它带粘性污染屏幕时请立即擦拭， 它可能造成显示器表面或显示器色彩的变化。 (4) 请不要使显示器受强烈的外力震动。 1.2 操作使用注意点 (1)移动显示器之前请拔掉电源接线。 (2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。 (3)请注意长时间的使用的辐射在常温比低温要大。 (4)请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。 (5)避免手机对TV影响，以免损坏TV。 1.3 存储注意事项 (1)当你长时间存储时请保持在-10℃~+50℃之间，不要暴露在阳光下，湿度小于85％RH。 (2)请不要将显示器放置在高湿度和高温环境下，例如温度：60℃，湿度：90%RH. (3)请不要将显示器放置在低温环境下，例如低于-10℃以下。 1.4 高压警告 显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。 3 2. 液晶电视规格 2.1 基本规格 功能 26" 屏幕 分辨率WXGA ( 1366x768 ) 亮度 ( 500 cd/m 2 ) 对比度比率 (600:1 ) 可视角度 (水平160度/ 垂直150度 ) 项目 规格 屏幕大小 26” TFT 液晶屏幕 长宽比 16: 9 分辨率 1360x768(XWGA) 显示区域(水平 x 垂直) 580.8 (H) × 328.8 (V) 像素间距 0.1405 x 0.4215 显示颜色 1620 万色 对比度比率 600:1 亮度 400 cd/㎡(TYP) 可视角度 160度（水平）/ 150度（垂直） 响应时间 8ms(typ) 灯管类型 / 寿命 50000 小时 液晶屏幕 色温 冷色 / 暖色/标准 输入支持分辨率 推荐使用720x400/70Hz 640x480/60Hz 800x600/60Hz 1024x768/60Hz 1360x768/60Hz PC功能 声音输入 用于立体声的耳机迷你型插孔 (3.5ø) 电视标准 PAL B/G、D/K、I 电视功能 视频彩色系统 PAL ，NTSC 视频AV RCA x 1 音频 L / R x 1 S-VIDEO S-Videox 1 分量输入YPbPr YPbPr x 1 音频 L / R x 1 外接输入 分量输入支持模式 480i、576i、480p、576p、720p、1080i 4 扬声器（内置）：两个5W扬声器 音频输出 音频输出：L / R 用于立体声的耳机迷你型插孔 (3.5ø) OSD 语言 中文 / 英文 桌台支架 包括 墙壁装配件 VESA 200 x 200 mm(规格M6mm，整机壁挂铆钉螺纹有效长度为10mm，要求所 附壁挂螺丝深入壁挂铆钉达到8mm，但不超过10mm) 电源 100-240V~ 50/60Hz 电源 功率消耗 小于150W 屏幕倾斜度 向前/向后/旋转 前倾：≤1.5° 后仰：≤2.5° 温度 + 5 °C ~ + 35 °C 储存温度 - 25 °C ~ + 60 °C 使用环境 湿度 10% ~ 85% 宽 x 高 x 厚 （含底座） 674.9 x 532.1 x 211.3 (mm) 尺寸 机身 尺寸 宽 x 高 x 厚 （不含底座） 674.9 x 525 x 114 (mm) 净 重 不含附件 11 Kg 2.2 LCD TV 描述 该 LCD TV 包含主板、电源板、遥控接收板以及按键板。主板和电源板含 I 2C 逻辑控制总线, DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和TTL信号给液晶模块去驱 动LCD显示电路。 5 3 操作说明及调整 3.1 遥控器说明 电源 按此键可以打开或待 机。但电视不会完全 断电，处于节能状 态。 睡眠 重复按这个键可以在 0、15、30、45、 60、90 和120 分钟 之间选择进入睡眠状 态。 0~9/100 用来选择电视频道 音量 按◄或►键可以调整 声音音量大小。 节目 按节目 或 键可以 切换电视频道。 菜单 按这个键可以显示/ 退出菜单 静音 暂时中断声音或恢复 声音。 显示 按此键显示当前输出 信源和睡眠时间。 PC (按此键会切换到电 脑模式） TV/AV 选择信号源：按 TV/AV键用 或 键选 择电脑输入、电视输 入、视频AV输入、S- 端子输入、分量输 入,再用◄ 或► 键确 认。 丽音 (本机无丽音功能) 6 3.2 控制面板 音 量①②: 音量调整；在菜单状态下，按此两键可以确认所选择的项目。 频 道③④: 频道切换；在菜单状态下，按此两键可以选择所要执行项目。 菜 单 ⑤: 打开或退出OSD菜单。 信号源 ⑥: 选择不同的输入信号源。 电 源 ⑦: 使本机进入或退出待机状态。 7 3.3 菜单功能 使用菜单 1.按菜单按钮可以显示或关闭主菜单。 2.使用音量-或+选择所要调整的功能选项。 3.使用节目-或+进入子菜单或启用或调整所选择之功能。 信源菜单 按 TV/AV 按钮进入信源菜单：包括电脑、电视、视频、S-端子、分量。 主菜单 按 菜单按钮进入 OSD 主 菜单。 电视模式时可调节项目包括：影像、声音、功能、系统、搜台。 电脑模式时可调节项目包括:电脑、声音、几何、系统。 视频 AV、S-端子或分量输入时可调节项目包括：影像、 声音、功能、系统。 8 一. 图像设置 1. 亮度、对比度调整范围为 0～100，通过调整亮度、对比度可以设定画面亮度。 2. 色调：调整范围从 0~100，通过调整此项可以改变画面颜色。（PC 模式及彩色制式为 PAL 时无该选 项） 3. 饱和度：调整范围为 0～100，通过调整此项可以对画面的彩色浓度做调整。（PC 模式无该选项） 4. 清晰度：调整范围从0~100，可以通过选择数值大小来调整画面的清晰度。（PC模式无该选项） 5. 色温：此选项为用户提供了三种色温选项：标准、暖色、冷色。 PC模式下多“用户模式”选项，可调节R,G,B三色。 6. 比例模式：有标准、全景、全屏、缩放1、缩放2五种模式，用来选择画面所占屏幕比例。（PC模式 下只有“正常模式”） 7. 图效：有标准、柔和、明亮和个人设定四种选项，用于选择画面的整体效果（PC模式无该选项） 8. 复位：可以将影象设置内容恢复为出厂预设值 二、 声音设置(所有模式均相同) 1.低音、高音及平衡：调整范围是从0～100。从50~0调整时，右声道声音 慢慢减小直至消失，从 50~100调整时，左声道声音慢慢减小直至消失。（在音效模式为个人设定时可使用） 2.音效模式：分为标准、新闻、音乐及个人设定，选择个人设定时可 调整低音、高音及平衡。 3.自动音量控制：有“开”和“关”两种选择，预防切换模式或频道时声音变化过大。 4.复位：可以将声音设置内容恢复为出厂预设值。 9 三、几何设置（PC模式下） 1.场中心，行中心：调整范围是从0～100，使画面整体上下或左右移动。 2.同步时钟或相位：调整范围是从0～100 ，画面整体出现抖动或毛刺时调整使用， 无异常时请勿调整。 3.自动：根据画面自动调整上面四项选项的数值。 四、功能设置（电视、视频AV、S-端子或YPbPr模式下） 1.图像降噪：可以选择关，弱，中，强四种选项，画面出现严重噪点时选择消除噪点的强弱，强弱选择请 用户根据实际画面判定，建议有轻微噪点时无需使用。 2.复位：可以将功能设置恢复为出厂预设值。 10 五、系统设置 1. 睡眠时间：您可以设置电视在多长时间之后进入待机状态。时间可选项为 0、15、30、45、60、90、 120 分钟。定时器从菜单消失之后开始倒计时。将睡眠时间选择为 0，即可关闭睡眠功能。在其他模 式下选定时间进入 PC 模式则自动停止计时，恢复到其他模式则计时继续进行。 2. 语言：有中文、英文两个选择，用来选择 OSD 语言。 3. 菜单水平/垂直位置：调整范围从 0～100，调整菜单所处画面的位置。 4. 菜单消失时间：调整范围从 5～60 秒，调整菜单显示的时间。 5. 菜单透明度：调整范围从 0～100，调整菜单透光度。为 0 时画面将完全无法透过菜单。 6. 信息：显示当前输入信号的信息和软体版本（软体版本以实物为准）。 7. 蓝屏：当选择“开”无信号输入时，电视信源下显示为系统自带的蓝色画面，系统默认为“开”，便 于用户注意到此时无信号输入。 8. 复位：可以将系统设置恢复为出厂预设值 11 六、搜台（以下菜单只有在电视模式才出现） 1.彩色制式：显示当前电视信号彩色制式（自动存储后显示为自动） 2.声音制式：显示当前电视信号声音制式（自动存储后显示为自动） 3.自动搜台：用于给用户自动搜索并存储节目功能 4.手动搜台：用于给用户手动搜索并存储节目。 5.频率：显示当前电视频道的频率并可以手动输入频率（范围 47.0MHZ 到 903MHZ）， 6.微调：通过左右键来对频率微调达到您需要的效果。 7. 自动微调：可以被设定为开和关，当设定为开时，电视会对电视信号自动侦测，当信号有微弱偏移时 会自动调整频道到正确位置。 8. 跳过：可以设定为开和关，当设定为开时，会屏蔽该台的电视信号，再次进行自动搜索，会解除屏 蔽。 12 4 连接介绍 4.1外部设备连接方式介绍 录像机 如何连接 1.将天线连接到录像机(VCR)的 RF IN 接头。 2.将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线 连接到视频AV输入端，则在从录像机中播放时会取得更好的影音品质。 如果您的录像机配有 S-VHS 视频插孔： 为获得更好的画面品质，请将 S端子电缆连接到电视的 S端子输入端。S端子不提供音频，所以必须 通过音频线才能提供声音(AV与S端子共用一个音频输入)。 看录像机节目 1.如果您使用连接 TV，请选择电视频道自动搜索。 2.如果您使用连接AV，请选择视频AV输入。 3.把录像带放入录像机，按播放按钮。 相机、摄影机和游戏机 如何连接 1.将相机、摄影机或游戏机等连接到接头音频和视频。 2.通过在 S端子和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面品质。 如何使用 1.选择视频 AV 或 S 端子输入。 2.打开外部 AV 设备。 警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一 下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。 DVD播放机 如何连接 1.将三条单独的分量信号线连接到DVD的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以及电视上的 分量 信号Y、Pb 和 Pr接头。 2.将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。 如何使用 1.选择分量信号输入。 2.打开 DVD 播放机 机顶盒 请将机顶盒连接到分量信号输入接头。 1.将三条单独的分量信号线连接到机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以及电视上的 分 量信号Y、Pb 和 Pr接头。 2.将音频线 连接到机顶盒的音频接头和电视上的音频接头。 如何使用 1. 选择分量信号输入。 2. 打开液晶电视机顶盒。 警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一 13 下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。 耳机 1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。 2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。 3. 按音量键调整音量大小。 提示 不要使用任何硬物刮擦屏幕，以免造成永久性损坏。 在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视上的灰尘。如果需要使 屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气雾清洁剂。 移动电话警告 为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用移动电话时请远离电视机。 废物处理说明 我们特别注重环保工作。这机体包含有可以回收使用的材料。 在其用完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材料数量。 请确保按照当地的规定处理旧的机体。 14 4.2 输入/输出接口介绍 D-SUB 接口各引脚功能描述 引脚号 功能描述 引脚号 功能描述 引脚号 功能描述 1. 红 6. 红地 11. 数据输入 2. 绿 7. 绿地 12. DDC-串行数据 3. 蓝 8. 蓝地 13. 水平同步信号 4. 数据输出 9. 5V 14. 垂直同步信号 5. 接地 10. 接地 15. DDC-串行时钟 1 6 11 15 5 10 4.3 工厂预设模式 Sync Polarity Presence Dots × Lines Vertical Frequency (Hz) Horizontal Frequency (KHz) Horizontal Vertical Horizontal Vertical Screen Mode FULL (15:9) 720×400 70.1 31.5 NEG POS YES YES YES 59.9 31.5 NEG NEG YES YES YES 640×480 75.0 37.5 NEG NEG YES YES YES 60.3 37.9 POS POS YES YES YES 800×600 75.0 46.9 NEG NEG YES YES YES 60 48.3 NEG NEG YES YES YES 1024×768 75 60.0 POS POS YES YES YES 1360×768 60 65 POS POS YES YES YES 15 5. 故障处理流程 5.1.没有电（LED灯不亮） 没有电 否 重插接口 是 检查 F901, BD901 检测负载 检查IC901, Q901 更换IC901 or Q901 检查C928 更换C928 检查T901 更换T901 检查D918,D906(24V), D914(5V) 检测电源接口 否 是 否 更换 F901或者 BD901 是 否 是 否 是 否 更换D918,D906, D914 16 5.2. 无显示 (LED 橙灯) 换按键板/遥控 检查 U400 更换U400 检查 I2C 总线 换 I2C 通信元件 无画 是 检测U701,U702 更换U701或U702 检查 按键板/遥控 否 否 否 否 17 5.3. 画异 检查 TV 制 检查 信号源 重接信号源 检查 信号滤波电路 换 滤波电容，电阻 TV 信 检查 U101 AV, S-video Comp，PC，HDMI信号 检查 LVDS 线 检查 输入 换 LVDS 线 检查 panel 换 panel 画异 是 否 更换 U101 重调制式 检查U400 更换U400 是 是 否 否 否 是 是 是 否 否 否 18 5.4.无声 检测信号源 重接信号源 否 检测输入信号 TV SIF 检测TV制 重调TV制 检测U101 更换U101 检测400 更换U400 检测U600 更换U600 检测喇叭 更换喇叭 检测是否被静 关闭静音功能 是 否 否 否 是 是 是 是 是 否 否 否 19 5.5 按键板故障处理 OSD 不稳定或无法正常工作 按键板连接正常吗？ 接好按键板 按键正常吗？ 更换按键 是 否 按键板有无故障？ 更换按键板 检查主板 否 是 否 是 20 6. 拆装流程图 步骤 图片 描述 准备 把 LCD-TV 平放在 干净的 柔软的 平面上 拆底 座 旋开红 色标志 的螺 丝，去 底座。 21 拆后 盖 旋开红 色标志 的螺 丝，去 后盖。 22 拆隔 离罩 旋开红 色标志 的螺 丝，拆 隔离 罩。 23 拆边 铁 旋开红 色标志 的螺 丝，拆 边铁。 拆主 板和 电源 板 旋开红 色标志 的螺 丝，拆 主板和 电源 板。 24 拆铁 盘 旋开红 色标志 的螺 丝，拆 铁盘。 拆铁 条 旋开红 色标志 的螺 丝，拆 铁条。 拆前 框 旋开红 色标志 的螺 丝，拆 前框。 25 拆边 铁 旋开红 色标志 的螺 丝，拆 边铁。 结束 N/A 26 7. 白平衡调整 本机种无需做白平衡调整。 8. BOM E267M1ND2WCANN 点位 组件号 对象描述 001T6020 5 SCREW 040T 58162435A LABEL 050T 500 1 CABLE TIE 052T 1185 MIDDLE TAPE FOR CARTON 089T414A18N YH POWER CABLE 092TB1JX1A31GM PEONY A1KALINE LR03 095T8014 2D545 HARNESS 095T8014 3D565 HARNESS 095T8014 7D516 WIRE HARNESS 095T801414DH12 HARNESS 14P-12P 160MM 098TRASW6NCCHD Remote Bontech 90401100-47 for CHANGHONG 0M1T 930 6120 SCREW M3-0.5X6 0M1T 930 6120 SCREW M3-0.5X6 0M1T 940 6120 SCREW 0M1T 940 6120 SCREW 0M1T 940 6120 SCREW 0M1T 940 8 47 CR3 SCREW 0M1T1140 6120 SCREW 4*6MM 0M1T1730 6120 SCREW 3*6MM 0M1T1730 6120 SCREW 3*6MM 0M1T1740 6120 SCREW 0M1T1740 6120 SCREW 0M1T1740 6120 SCREW 0Q1T 340 12 47 CR3 SCREW 0Q1T 930 6120 SCREW 0Q1T 940 8120 SCREW 0Q1T 940 8120 SCREW 0Q1T 940 16 47 CR3 SCREW 0Q1T1030 8120 SCREW 705TQ734190 BEZEL ASS'Y 001T6021 1 SCREW 044T3231 21 2 EVA WASHER 044T3231 21 3 EVA WASHER 078T 478502 K SPK 8 OHM 5W 90 X51 mm KUAIDA 0Q1T 930 6120 SCREW 0Q1T 930 6120 SCREW 0Q1T1030 8120 SCREW A33E0138ADKA1L 30 COVER_FUNC A33E0139ADK 1L BUTTON_FUNCTION A33E0141 1 1C power lens A33E0142 ED C IR LENS A34E0262ADKA1LA030 BEZEL TV26W-7A1 IRPF7Y2 IR BOARD 27 CN01 033T3802 5 AUDIO IN D02 056T 627 14 1 IC KSM-2003TN2E 37.9KHZ Q1 057T 417 6 PMBS3906/PHILIPS-SMT R01 061T0603101 CHIP 100OHM 1/16W R07 061T0603103 CHIP 10KOHM 1/16W R09 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R08 061T0603331 RST CHIPR 330 OHM +-5% 1/10W C03 065T0603101 31 CHIP 100PF 50V NPO C05 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C04 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C02 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C01 065T0805225 27 MLCC 0805 CAP 2.2UF Z 25V Y5V FB04 071T 56Z601 CHIP BEAD 600 OHM FB03 071T 56Z601 CHIP BEAD 600 OHM FB01 071T 56Z601 CHIP BEAD 600 OHM FB02 071T 56Z601 CHIP BEAD 600 OHM LED1 081T 14501 KT GP CHIP LED KTL-HKBGE33B-TRB 715T2499 1 IR BOARD PCB KEPF7Q26 KEY BOARD CN01 033T3802 3H WAFER 3P RIGHT ANGLE SW01 077T 600 4 HJ TACT SW TSPB-1L SW05 077T 600 4 HJ TACT SW TSPB-1L SW06 077T 600 4 HJ TACT SW TSPB-1L SW07 077T 600 4 HJ TACT SW TSPB-1L SW03 077T 600 4 HJ TACT SW TSPB-1L SW04 077T 600 4 HJ TACT SW TSPB-1L SW02 077T 600 4 HJ TACT SW TSPB-1L R01 061T 21010252T MFR 1K OHM +-1% 1/6W R05 061T 21010252T MFR 1K OHM +-1% 1/6W R02 061T 21015252T 1.5K OHM 1/6W 1% R04 061T 21015252T 1.5K OHM 1/6W 1% R03 061T 21018252T MFR 1.8K OHM +-1% 1/6W ZD02 093T 3951352T HZ6C2-E ZD01 093T 3951352T HZ6C2-E 715T2720 C KEY BOARD PCB Q44T3121510528 PU FOAM 705TQ734191 REAR COVER ASS'Y 015T6184 1 KENSINGTON LOCK A34E0263ADE 2LA030 REAR COVER 26 Q36T 600 36 13 GP HEMIRON Q36T 600 37 2 GP HEMIRON Q36T 600 38 1 HIMERON Q44T3121510539 GP PU FOAM Q44T3121510540 GP PU FOAM 705TQ734192 STAND ASS'Y 0M1T 930 6120 SCREW M3-0.5X6 0Q1T 130 8120 SCREW A34E0264ADK 1L STAND A34E0265ADK 1L 20 BASE S1 Q12T7027 1 RUBBER FOOT Q15T0141 1 BASE-BKT-A1 28 Q15T0142 1 STAND-BKT-A1 705TQ787007 AC SOCKET ASS'Y 087T 501 7 RF GP AC SOCKET 095T 900 94 D HARNESS 100mm 095T8021 3D550 WIRE HARNESS 095T8021 3X550 WIRE HARNESS 096T 29 6 SHRINK TUBE UL/CSA 0M1T 130 6 47 CR3 SCREW Q15T0121A20 IO-BKT-BTM-for changhong 750TVMG0B1112N PANEL V260B1-L01 C1 NB CMO ADPC24200CH1 ADAPTER BOARD CN903 033T3802 12 WAFER PH-12 CN901 033T8029 3A WAFER 2P 3.96MM 040T 45762412B CBPC LABEL 051T 6 4503 RTV IC904 056T 139 3B PC123X82FZOF IC905 056T 139 3B PC123X82FZOF IC907 056T 139 3B PC123X82FZOF C901 063T107K474 HS X2 CAP 0.47UF K 275VAC C904 063T107K474 HS X2 CAP 0.47UF K 275VAC C904 063T107K474 US X2 CAP 0.47UF K 275VAC C901 063T107K474 US X2 CAP 0.47UF K 275VAC C938 065T 2K222 1A6921 CAP CER 2200PF K 2KV C913 065T 2K222 1A6921 CAP CER 2200PF K 2KV C978 065T306M1022BM Y1.CAP.001UF 250VAC MURATA C903 065T306M1022BP Y1.CAP.001UF 250VAC C902 065T306M1022BP Y1.CAP.001UF 250VAC C979 065T306M2222BP Y1.CAP.0022UF 250V AC C910 065T517K103 2B GP CK45B2H103KYJ 0.01UF 500V C919 067T 40Y10115K CAP 105℃ 100UF M 450V C973 067T 40Y10115K CAP 105℃ 100UF M 450V C941 067T215S1024KV EC 105℃ CAP 1000UF M 25V C911 067T215S1024KV EC 105℃ CAP 1000UF M 25V C934 067T215S4713KV EC 105℃ CAP 470UF M 16V C932 067T215S4716KV CAP 105℃ 470uF M 35V C939 067T215V102 4R CAP 105℃ 1000UF M 25V L903 073L 253156 LH CHOKE COIL L906 073T 174 98 L PFC CHOKE 220uH PT-007537 L906 073T 174 98 DN PFC CHOKE 220uH LK.PD017.AG0 L905 073T 174106 DN LINE FILTER 13mH LK.TF032.A20 L904 073T 174106 DN LINE FILTER 13mH LK.TF032.A20 L907 073T 253 91 H CHOKE COIL L907 073T 253 91 LS CHOKE BY LI SHIN L910 073T 253150 L CHOCK L908 073T 253530 H IND CHOKE 40uH+-10% DADON T902 080TL24T 7 DN X'FMR 500uH LK.PF004.H00 T901 080TL24T 8 L1 XFMR POWER 500uH LITAI CN902 095T801311D621 WIRE HARNESS 705TQ757009 BD901/Q903 ASS'Y Q903 057T 667 21 STP10NK70ZFP BD901 093T 50460 18 D10XB60 29 0M1T1730 8128 CR3 SCREW 0M1T1730 10128 GP SCREW Q90T0106 2 HEAT SINK 705TQ761011 R925 ASS'Y R925 061T152M828 64 0.82OHM 2W 096T 29 1 SHRINK TUBE UL/CSA 705TQ761014 R950 ASS'Y R950 061T152M104 64 100K0HM2W 096T 29 1 SHRINK TUBE UL/CSA 705TQ761015 R921 ASS'Y R921 061T153M15858F RST MOFR 0.15 OHM +-5% 3WS 096T 29 8 TUBE 705TQ767005 C972/RV901/D909 ASS'Y Q905 057T 761 7 KTD1691P RV901 061T 46 17 VARISTOR 560V TNR14V561K R976 061T 30310852T GP 0.1 OHM 1W FUSE RESISTOR C907 063T213J105GFA MPF CAP C927 067T215L102 6N KY35VB1000M-L 5*25MM C936 067T215L102 6N KY35VB1000M-L 5*25MM C951 067T215L102 6N KY35VB1000M-L 5*25MM C972 067T215L102 6N KY35VB1000M-L 5*25MM C933 067T215L102 6N KY35VB1000M-L 5*25MM D917 093T1100 1052T BA159GPT D903 093T1100 1052T BA159GPT 705TQ793010 D914 ASS'Y D914 093T1506 2 FMW-2156 0M1T1730 8128 CR3 SCREW Q90T0125 1 A HEAT SINK 705TQ793015 D906/D918 ASS'Y D906 093T 60281 DIODE SP20150R 20A/150V ITO-220 D918 093T 60281 DIODE SP20150R 20A/150V ITO-220 0M1T1730 8128 CR3 SCREW Q90T0137101 HEAT SINK 705TQEK0 57001 Q901/Q902/D902 ASS'Y Q902 057T 667 21 STP10NK70ZFP Q901 057T 667 25 STW20NM60 D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN 0M1T1730 10128 CR3 SCREW Q12T 372 8 SILICON 705TQEK0 61002 R933 ASS'Y R933 061T152M10858F RST MOFR 0.1 OHM +-5% 2WS 096T 29 6 SHRINK TUBE UL/CSA 705TQEK0 61003 R970 ASS'Y R970 061T153M47358F 47K OHM 5% 3W 096T 29 8 TUBE 705TQEK0 61012 NR901 ASS'Y NR901 061T 58050 WL GP RST NTCR 5 OHM +-15% 5A 13mm THINKING Q09T 203 8 PIN T901 S80TL24T8V1 XFMR POWER 500uH TPV-PT IC901 056T 368 12 IC FAN7529MX SOP-8 IC903 056T 379 61 IC LD7575PS SOP-8 LEADTREND 30 IC910 056T 379 84 IC TPS40200DR SOIC-8 IC902 056T 564911 1 IC TEA1532CT SO-8 Q904 057T 417 4 CHIP PMBS3904 BY PHILIPS Q907 057T 760 5 DTC144WKA BY FOHM SMT Q906 057T 763 3 AO4411L SO-8 BY AOS SMT R958 061T0805100 RST CHIPR 10 OHM +-5% 1/8W R936 061T0805100 RST CHIPR 10 OHM +-5% 1/8W R932 061T0805100 RST CHIPR 10 OHM +-5% 1/8W R931 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W R954 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W R927 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R941 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R942 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R943 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R955 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R967 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R972 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R947 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R959 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R961 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R975 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R979 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R995 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R937 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W R914 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W R912 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W R911 061T0805105 RST CHIPR 1 MOHM +-5% 1/8W R973 061T0805123 RST CHIPR 12 KOHM +-5% 1/8W R953 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W R957 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W R949 061T0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W R907 061T0805150 2F RST CHIPR 15 KOHM +-1% 1/8W R939 061T0805201 F RST CHIPR 200 OHM +-5% 1/8W FENGHUA R915 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W R965 061T0805220 RST CHIPR 22 OHM +-5% 1/8W R978 061T0805224 RST CHIPR 220 KOHM +-5% 1/8W R916 061T0805243 1F RST CHIPR 2.43 KOHM +-1% 1/8W R918 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W R940 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W R913 061T0805402 2F RST CHIPR 40.2KOHM +-1% 1/8W R971 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W R909 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W R929 061T0805623 RST CHIPR 62 KOHM +-5% 1/8W F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W F902 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W R960 061T1206101 RST CHIPR 100 OHM +-5% 1/4W R984 061T1206101 RST CHIPR 100 OHM +-5% 1/4W R985 061T1206101 RST CHIPR 100 OHM +-5% 1/4W R986 061T1206101 RST CHIPR 100 OHM +-5% 1/4W 31 R944 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W R963 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W R992 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W R993 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W R994 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W R910 061T1206220 RST CHIPR 22 OHM +-5% 1/4W R983 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W R945 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W R989 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R988 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R987 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R956 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R962 061T1206471 RST CHIPR 470 OHM +-5% 1/4W R977 061T1206479 RST CHIPR 4.7 OHM +-5% 1/4W R969 061T1206684 RST CHIPR 680KOHM +-5% 1/4W R938 061T1206684 RST CHIPR 680KOHM +-5% 1/4W R928 061T1206684 RST CHIPR 680KOHM +-5% 1/4W C977 065T0805102 32 CHIP 1000PF 50V X7R 0805 C920 065T0805102 32 CHIP 1000PF 50V X7R 0805 C912 065T0805102 32 CHIP 1000PF 50V X7R 0805 C948 065T0805103 32 10NF/50V/0805/X7R C917 065T0805103 32 10NF/50V/0805/X7R C908 065T0805104 32 CHIP 0.1UF 50V X7R C926 065T0805104 32 CHIP 0.1UF 50V X7R C916 065T0805105 37 CHIP 1UF 50V Y5V C935 065T0805105 37 CHIP 1UF 50V Y5V C944 065T0805105 37 CHIP 1UF 50V Y5V C956 065T0805105 37 CHIP 1UF 50V Y5V C963 065T0805105 37 CHIP 1UF 50V Y5V C968 065T0805152 32 CHIP 1500PF 50V X7R 0805 C950 065T0805224 22 CAIP CAP 0.22 uF 25V X7R C921 065T0805224 32 0805.0.22UF.K.50V.X7R C930 065T0805224 32 0805.0.22UF.K.50V.X7R C925 065T0805225 22 CHIP 2.2UF 25V X7R 0805 C923 065T0805334 22 CHIP 0.33UF +-10% 25V X7R 0805 C953 065T0805334 32 GP MLCC 0805 0.33UF K 50V X7R C964 065T0805471 31 CHIP 470PF 50V NPO C969 065T0805471 31 CHIP 470PF 50V NPO C967 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R C942 065T0805473 32 CHIP 0.047uF 50V X7R C965 065T0805474 22 CHIP 0.47UF 25V X7R C928 065T0805560 31 MLCC 0805 CAP 56PF J 50V NPO C954 065T0805561 31 0805.560PF.J.50V.NPO C949 065T1206102 72 CHIP 1000PF 500V X7R C976 065T1206102 72 CHIP 1000PF 500V X7R D907 093T 64 44 S LL4148WP D915 093T 64 44 S LL4148WP D919 093T 64 44 S LL4148WP D920 093T 64 44 S LL4148WP 32 ZD902 093T 39S 15 T RLZ15B ZD931 093T 39S 15 T RLZ15B ZD903 093T 39S 24 T RLZ 5.6B LLDS D923 093T5004 1 SR54 T0-214AA T902 006T 31502 1.5MM RIVET T901 006T 31502 1.5MM RIVET Q903 006T 31502 1.5MM RIVET Q902 006T 31502 1.5MM RIVET L906 006T 31502 1.5MM RIVET L905 006T 31502 1.5MM RIVET L904 006T 31502 1.5MM RIVET C973 006T 31502 1.5MM RIVET C919 006T 31502 1.5MM RIVET IC908 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC IC906 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC Q908 057T 420 3 T KTA1273 R974 061T 17210252T RST CFR 1KOHM +-5% 1/4W R917 061T 60247052T CFR 47OHM +-5% 1/6W C962 064T701J1040AT 0.1UF J 50V C940 067T215Y1007KT EC105 10U 50V KEM50V C918 067T215Y4707KT 47UF 50V C915 067T215Y4707KT 47UF 50V C909 067T215Y4707KT 47UF 50V F901 084T 55 4 FUSE 382-5A 250V WICKMANN D913 093T1020 752T UF4003PT D916 093T1020 752T UF4003PT D909 093T1100 1052T BA159GPT J904 095T 90 23 JUMP WIRE J903 095T 90 23 JUMP WIRE J902 095T 90 23 JUMP WIRE J901 095T 90 23 JUMP WIRE J924 095T 90 23 JUMP WIRE J923 095T 90 23 JUMP WIRE J922 095T 90 23 JUMP WIRE J917 095T 90 23 JUMP WIRE J916 095T 90 23 JUMP WIRE J915 095T 90 23 JUMP WIRE J914 095T 90 23 JUMP WIRE J913 095T 90 23 JUMP WIRE J925 095T 90 23 JUMP WIRE R990 095T 90 23 JUMP WIRE J938 095T 90 23 JUMP WIRE J937 095T 90 23 JUMP WIRE J936 095T 90 23 JUMP WIRE J934 095T 90 23 JUMP WIRE J932 095T 90 23 JUMP WIRE J931 095T 90 23 JUMP WIRE J928 095T 90 23 JUMP WIRE J927 095T 90 23 JUMP WIRE J926 095T 90 23 JUMP WIRE J912 095T 90 23 JUMP WIRE 33 J911 095T 90 23 JUMP WIRE J908 095T 90 23 JUMP WIRE J907 095T 90 23 JUMP WIRE J905 095T 90 23 JUMP WIRE 715T2463 1 CH POWER BOARD PCB CBPF726DQ2 MAIN BOARD CN700 033T3278 11 K9 X CONNECTOR CN400 033T3802 5 AUDIO IN CN401 033T3802 7 WAFER EH-7 CN601 033T3802 2H WAFER 2P RIGHT ANGLE CN602 033T3802 3H WAFER 3P RIGHT ANGLE CN402 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2 R713 061T153M220 59 RST MOFR 22 OHM +-5% 3WS R711 061T153M390 59 39 OHM 5% 3W C602 067T 305102 4 105C 1000UF +-20% 25V CN703 088G 30211K PHONE JACK 5PIN CN105 088T 78 10 2C RCA JACK CN104 088T 78 13 5C RCA JACK CN102 088T 100 6 C 4PIN MINI DIN JACK P101 088T 30214K PHONE JACK P100 088T 35315F H DB15 RIGHT ANGLE FEMALE X400 093T 22 53 CRYSTAL 14.318MHzHC-49US U101 094TNPALALL 6L Tuner TCL M09WPP-2PN-E C114 067T 305100 3T 10UF 16V C406 067T 305100 3T 10UF 16V C433 067T 305100 3T 10UF 16V C438 067T 305100 3T 10UF 16V C624 067T 305101 3T 100UF 16V 105C C625 067T 305101 3T 100UF 16V 105C C767 067T 305101 3T 100UF 16V 105C C791 067T 305101 3T 100UF 16V 105C C731 067T 305470 3T EC 105℃ 47UF M 16V C719 067T 305470 3T EC 105℃ 47UF M 16V C716 067T 305470 3T EC 105℃ 47UF M 16V C713 067T 305470 3T EC 105℃ 47UF M 16V C701 067T 305470 3T EC 105℃ 47UF M 16V C615 067T 305470 3T EC 105℃ 47UF M 16V C612 067T 305470 3T EC 105℃ 47UF M 16V C400 067T 305470 3T EC 105℃ 47UF M 16V C135 067T 305470 3T EC 105℃ 47UF M 16V U601 056T 192900 IC TL062CD SO-8 U600 056T 535 3 TDA7266D U400 056T 562549 IC A9002 MSTAR U702 056T 563 7 AIC1084-33PM TO-263 AIC U701 056T 563510 IC MP2106DK MSOP-10 MPS U703 056T 585 11 AZ1117D-5.0-E1 U105 056T1133 34 M24C02-WMN6TP U401 056T1133526CH5 IC MX25L4005AMC-12G SOP-8 U402 056T113353A M24C32-WMN6TP Q707 057T 417 4 CHIP PMBS3904 BY PHILIPS Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS 34 Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS Q713 057T 417 4 CHIP PMBS3904 BY PHILIPS Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS Q600 057T 417 4 CHIP PMBS3904 BY PHILIPS Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS Q400 057T 417 6 PMBS3906/PHILIPS-SMT Q710 057T 417 6 PMBS3906/PHILIPS-SMT Q711 057T 417 6 PMBS3906/PHILIPS-SMT Q700 057T 763 3 AO4411L SO-8 BY AOS SMT Q704 057T 763 3 AO4411L SO-8 BY AOS SMT RP401 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP402 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP403 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP404 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP406 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP407 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP408 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W RP411 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W RP410 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W RP409 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W RP400 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W L102 061T0603000 CHIP 0OHM 1/16W R193 061T0603000 CHIP 0OHM 1/16W R609 061T0603000 CHIP 0OHM 1/16W R751 061T0603000 CHIP 0OHM 1/16W R171 061T0603100 CHIP 10OHM 1/16W R147 061T0603100 CHIP 10OHM 1/16W R145 061T0603100 CHIP 10OHM 1/16W R143 061T0603100 CHIP 10OHM 1/16W R126 061T0603100 CHIP 10OHM 1/16W R123 061T0603100 CHIP 10OHM 1/16W R122 061T0603100 CHIP 10OHM 1/16W R439 061T0603100 CHIP 10OHM 1/16W R438 061T0603100 CHIP 10OHM 1/16W R437 061T0603100 CHIP 10OHM 1/16W R436 061T0603100 CHIP 10OHM 1/16W R424 061T0603100 CHIP 10OHM 1/16W R189 061T0603100 CHIP 10OHM 1/16W R188 061T0603100 CHIP 10OHM 1/16W R173 061T0603100 CHIP 10OHM 1/16W R172 061T0603100 CHIP 10OHM 1/16W R620 061T0603101 CHIP 100OHM 1/16W R435 061T0603101 CHIP 100OHM 1/16W R434 061T0603101 CHIP 100OHM 1/16W R429 061T0603101 CHIP 100OHM 1/16W R416 061T0603101 CHIP 100OHM 1/16W 35 R415 061T0603101 CHIP 100OHM 1/16W R414 061T0603101 CHIP 100OHM 1/16W R407 061T0603101 CHIP 100OHM 1/16W R406 061T0603101 CHIP 100OHM 1/16W R401 061T0603101 CHIP 100OHM 1/16W R181 061T0603101 CHIP 100OHM 1/16W R170 061T0603101 CHIP 100OHM 1/16W R133 061T0603101 CHIP 100OHM 1/16W R130 061T0603101 CHIP 100OHM 1/16W R700 061T0603102 CHIP 1K OHM 1/16W R606 061T0603102 CHIP 1K OHM 1/16W R604 061T0603102 CHIP 1K OHM 1/16W R459 061T0603102 CHIP 1K OHM 1/16W R440 061T0603102 CHIP 1K OHM 1/16W R423 061T0603102 CHIP 1K OHM 1/16W R422 061T0603102 CHIP 1K OHM 1/16W R183 061T0603102 CHIP 1K OHM 1/16W R182 061T0603102 CHIP 1K OHM 1/16W R706 061T0603102 CHIP 1K OHM 1/16W R707 061T0603102 CHIP 1K OHM 1/16W R750 061T0603102 CHIP 1K OHM 1/16W R759 061T0603102 CHIP 1K OHM 1/16W R601 061T0603103 CHIP 10KOHM 1/16W R605 061T0603103 CHIP 10KOHM 1/16W R607 061T0603103 CHIP 10KOHM 1/16W R610 061T0603103 CHIP 10KOHM 1/16W R613 061T0603103 CHIP 10KOHM 1/16W R617 061T0603103 CHIP 10KOHM 1/16W R701 061T0603103 CHIP 10KOHM 1/16W R702 061T0603103 CHIP 10KOHM 1/16W R717 061T0603103 CHIP 10KOHM 1/16W R745 061T0603103 CHIP 10KOHM 1/16W R746 061T0603103 CHIP 10KOHM 1/16W R752 061T0603103 CHIP 10KOHM 1/16W R755 061T0603103 CHIP 10KOHM 1/16W R756 061T0603103 CHIP 10KOHM 1/16W R139 061T0603103 CHIP 10KOHM 1/16W R140 061T0603103 CHIP 10KOHM 1/16W R163 061T0603103 CHIP 10KOHM 1/16W R165 061T0603103 CHIP 10KOHM 1/16W R184 061T0603103 CHIP 10KOHM 1/16W R191 061T0603103 CHIP 10KOHM 1/16W R194 061T0603103 CHIP 10KOHM 1/16W R400 061T0603103 CHIP 10KOHM 1/16W R409 061T0603103 CHIP 10KOHM 1/16W R410 061T0603103 CHIP 10KOHM 1/16W R411 061T0603103 CHIP 10KOHM 1/16W R443 061T0603103 CHIP 10KOHM 1/16W R447 061T0603103 CHIP 10KOHM 1/16W R448 061T0603103 CHIP 10KOHM 1/16W R715 061T0603104 CHIP 100K OHM 1/16W 36 R602 061T0603104 CHIP 100K OHM 1/16W R413 061T0603105 CHIP 1MOHM 1/16W R718 061T0603113 2F RST CHIPR 11.3 KOHM +-1% 1/10W R195 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R192 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R166 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R164 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R142 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R141 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W R132 061T0603222 CHIP 2.2K OHM 1/16W R403 061T0603223 CHIP 22KOHM 1/16W R412 061T0603223 CHIP 22KOHM 1/16W R719 061T0603223 CHIP 22KOHM 1/16W R720 061T0603223 CHIP 22KOHM 1/16W R748 061T0603302 CHIP 3K OHM 5% 1/16 R174 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R618 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W R619 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W R621 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W R622 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W R421 061T0603391 RST CHIPR 390 OHM +-5% 1/10W R129 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R149 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R152 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R153 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R154 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R159 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R161 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R162 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R178 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R179 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R180 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R427 061T0603470 RST CHIPR 47 OHM +-5% 1/10W R151 061T0603471 RST CHIPR 470OHM +-5% 1/10W R185 061T0603472 CHIP 4.7KOHM 1/16W R186 061T0603472 CHIP 4.7KOHM 1/16W R187 061T0603472 CHIP 4.7KOHM 1/16W R417 061T0603472 CHIP 4.7KOHM 1/16W R420 061T0603472 CHIP 4.7KOHM 1/16W R456 061T0603472 CHIP 4.7KOHM 1/16W R703 061T0603472 CHIP 4.7KOHM 1/16W R704 061T0603472 CHIP 4.7KOHM 1/16W R705 061T0603472 CHIP 4.7KOHM 1/16W R708 061T0603472 CHIP 4.7KOHM 1/16W R709 061T0603472 CHIP 4.7KOHM 1/16W R710 061T0603472 CHIP 4.7KOHM 1/16W R712 061T0603472 CHIP 4.7KOHM 1/16W R714 061T0603472 CHIP 4.7KOHM 1/16W R754 061T0603472 CHIP 4.7KOHM 1/16W R762 061T0603472 CHIP 4.7KOHM 1/16W R600 061T0603473 CHIP 47KOHM 1/16W 37 R608 061T0603473 CHIP 47KOHM 1/16W R744 061T0603473 CHIP 47KOHM 1/16W R716 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W R128 061T0603750 75OHM R144 061T0603750 75OHM R146 061T0603750 75OHM R148 061T0603750 75OHM R155 061T0603750 75OHM R156 061T0603750 75OHM R157 061T0603750 75OHM R175 061T0603750 75OHM R176 061T0603750 75OHM R177 061T0603750 75OHM R747 061T0603750 75OHM R749 061T0603750 75OHM R763 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W R418 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W R419 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W C405 065T0402101 32 100PF +-10% 50V X7R C412 065T0402101 32 100PF +-10% 50V X7R C413 065T0402101 32 100PF +-10% 50V X7R C414 065T0402101 32 100PF +-10% 50V X7R C613 065T0402101 32 100PF +-10% 50V X7R C616 065T0402101 32 100PF +-10% 50V X7R C167 065T0402102 32 1000PF +-10% 50V X7R C402 065T0402103 32 MLCC 0402 10NF K 50V X7R C407 065T0402103 32 MLCC 0402 10NF K 50V X7R C417 065T0402103 32 MLCC 0402 10NF K 50V X7R C418 065T0402103 32 MLCC 0402 10NF K 50V X7R C419 065T0402103 32 MLCC 0402 10NF K 50V X7R C421 065T0402103 32 MLCC 0402 10NF K 50V X7R C422 065T0402103 32 MLCC 0402 10NF K 50V X7R C423 065T0402103 32 MLCC 0402 10NF K 50V X7R C606 065T0402103 32 MLCC 0402 10NF K 50V X7R C608 065T0402103 32 MLCC 0402 10NF K 50V X7R C722 065T0402103 32 MLCC 0402 10NF K 50V X7R C758 065T0402103 32 MLCC 0402 10NF K 50V X7R C759 065T0402103 32 MLCC 0402 10NF K 50V X7R C610 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C601 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C439 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C436 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C435 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C432 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C425 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C424 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C416 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C415 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C411 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C410 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C409 065T0402104 12 MLCC 0402 0.1UF K 16V X7R 38 C136 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C763 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C730 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C727 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C725 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C724 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C723 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C721 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C717 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C715 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C714 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C712 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C707 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C706 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C704 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C703 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C702 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C764 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C735 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C736 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C737 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C738 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C739 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C740 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C741 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C743 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C744 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C746 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C747 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C749 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C750 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C751 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C752 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C768 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C766 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C757 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C755 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C754 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C753 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C732 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C733 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C734 065T0402104 12 MLCC 0402 0.1UF K 16V X7R C609 065T0402105 A5 MLCC 0402 1UF K 10V X5R C118 065T0402220 31 CHIP 22PF 50V NPO C117 065T0402220 31 CHIP 22PF 50V NPO C408 065T0402330 31 33PF +-50% 50V NPO C404 065T0402330 31 33PF +-50% 50V NPO C760 065T0402332 32 CHIP 3300pF 50V X7R C443 065T0402473 12 MLCC 0402 47NF K 16V X7R C170 065T0402473 12 MLCC 0402 47NF K 16V X7R C169 065T0402473 12 MLCC 0402 47NF K 16V X7R 39 C168 065T0402473 12 MLCC 0402 47NF K 16V X7R C151 065T0402473 12 MLCC 0402 47NF K 16V X7R C152 065T0402473 12 MLCC 0402 47NF K 16V X7R C153 065T0402473 12 MLCC 0402 47NF K 16V X7R C157 065T0402473 12 MLCC 0402 47NF K 16V X7R C158 065T0402473 12 MLCC 0402 47NF K 16V X7R C159 065T0402473 12 MLCC 0402 47NF K 16V X7R C164 065T0402473 12 MLCC 0402 47NF K 16V X7R C165 065T0402473 12 MLCC 0402 47NF K 16V X7R C166 065T0402473 12 MLCC 0402 47NF K 16V X7R C620 065T0603104 32 CHIP 0.1UF 50V X7R C619 065T0603104 32 CHIP 0.1UF 50V X7R C618 065T0603104 32 CHIP 0.1UF 50V X7R C617 065T0603104 32 CHIP 0.1UF 50V X7R C604 065T0603104 32 CHIP 0.1UF 50V X7R C603 065T0603104 32 CHIP 0.1UF 50V X7R C115 065T0603104 32 CHIP 0.1UF 50V X7R C605 065T0603105 12 CHIP 1UF 16V X7R C607 065T0603105 12 CHIP 1UF 16V X7R C792 065T0603225 17 CHIP 2.2UF 16V Y5V C756 065T0603225 17 CHIP 2.2UF 16V Y5V C748 065T0603225 17 CHIP 2.2UF 16V Y5V C745 065T0603225 17 CHIP 2.2UF 16V Y5V C742 065T0603225 17 CHIP 2.2UF 16V Y5V C729 065T0603225 17 CHIP 2.2UF 16V Y5V C728 065T0603225 17 CHIP 2.2UF 16V Y5V C726 065T0603225 17 CHIP 2.2UF 16V Y5V C718 065T0603225 17 CHIP 2.2UF 16V Y5V C708 065T0603225 17 CHIP 2.2UF 16V Y5V C614 065T0603225 17 CHIP 2.2UF 16V Y5V C611 065T0603225 17 CHIP 2.2UF 16V Y5V C437 065T0603225 17 CHIP 2.2UF 16V Y5V C431 065T0603225 17 CHIP 2.2UF 16V Y5V C430 065T0603225 17 CHIP 2.2UF 16V Y5V C429 065T0603225 17 CHIP 2.2UF 16V Y5V C428 065T0603225 17 CHIP 2.2UF 16V Y5V C427 065T0603225 17 CHIP 2.2UF 16V Y5V C426 065T0603225 17 CHIP 2.2UF 16V Y5V C145 065T0603561 31 CHIP 560PF 50V NPO C146 065T0603561 31 CHIP 560PF 50V NPO C160 065T0603561 31 CHIP 560PF 50V NPO C163 065T0603561 31 CHIP 560PF 50V NPO C174 065T0603561 31 CHIP 560PF 50V NPO C175 065T0603561 31 CHIP 560PF 50V NPO C147 065T0603681 31 CHIP 680PF 50V NPO C148 065T0603681 31 CHIP 680PF 50V NPO C149 065T0603681 31 CHIP 680PF 50V NPO C150 065T0805105 17 CHIP 1UF 16V Y5V C600 065T0805106 15 CHIP 10uF 16V X5R 0805 C440 065T0805225 17 CHIP 2.2UF 16V Y5V C765 065T0805225 17 CHIP 2.2UF 16V Y5V 40 FB102 071T 57G301 EA CHIP BEAD FB103 071T 57G301 EA CHIP BEAD FB600 071T 57G301 EA CHIP BEAD FB703 071T 57G301 EA CHIP BEAD FB705 071T 57G301 EA CHIP BEAD FB706 071T 57G301 EA CHIP BEAD FB707 071T 57G301 EA CHIP BEAD FB708 071T 57G301 EA CHIP BEAD FB709 071T 57G301 EA CHIP BEAD FB710 071T 57G301 EA CHIP BEAD FB711 071T 57G301 EA CHIP BEAD FB712 071T 57G301 EA CHIP BEAD FB713 071T 57G301 EA CHIP BEAD FB714 071T 57G301 EA CHIP BEAD FB715 071T 57G301 EA CHIP BEAD FB716 071T 57G301 EA CHIP BEAD FB717 071T 57G301 EA CHIP BEAD FB601 071T 57G301 EA CHIP BEAD L701 073T253S 12 K IND SMD CHOKE 4.7uH+-20% KINGCORE D108 093T 60230 BAT54C BY MCC D700 093T 60264 B340A D0-214AC D111 093T 64 33 BAV99 SOT-23 D112 093T 64 33 BAV99 SOT-23 D113 093T 64 33 BAV99 SOT-23 D400 093T 64 33 BAV99 SOT-23 ZD120 093T 64 37 N V-PORT-0603-100K V05 ZD121 093T 64 37 N V-PORT-0603-100K V05 ZD117 093T 64 37 N V-PORT-0603-100K V05 ZD110 093T 64 37 N V-PORT-0603-100K V05 ZD109 093T 64 37 N V-PORT-0603-100K V05 ZD108 093T 64 37 N V-PORT-0603-100K V05 ZD107 093T 64 37 N V-PORT-0603-100K V05 ZD106 093T 64 37 N V-PORT-0603-100K V05 ZD105 093T 64 37 N V-PORT-0603-100K V05 ZD104 093T 64 37 N V-PORT-0603-100K V05 ZD102 093T 64 37 N V-PORT-0603-100K V05 ZD103 093T 64 37 N V-PORT-0603-100K V05 ZD115 093T 39S 34 T UDZS5.6B ROHM ZD116 093T 39S 34 T UDZS5.6B ROHM ZD118 093T 39S 34 T UDZS5.6B ROHM ZD119 093T 39S 34 T UDZS5.6B ROHM ZD122 093T 39S 34 T UDZS5.6B ROHM ZD123 093T 39S 34 T UDZS5.6B ROHM 715T2509 2 MAIN-BOARD PCB Q90T8009 1 1A HEAT SINK Q15T0120A03 IO-BKT-TOP Q15T0123 10 PCB-BKT-for changhong Q15T0139 1 PANEL-HOLDER-L Q15T0140 1 PANEL-HOLDER-R Q15T0143 1 PANEL-SIDE-HOLD Q33E0128ADE 1L SIDE COVER 41 Q36T 600 30 7 HEMIRON Q36T 600 37 1 HIMERON Q40T 260954 1A Rating label Q40T 581954 1B LABEL Q40T 582813 3A S/N LABEL Q40T 582954 1A S/N LABEL Q40T0002954 5A I-O LABEL Q44TE007101 EPS Q44TE007201 EPS Q44TE007301 EPS Q44TE007401 EPS Q44TE007954 1A carton Q45T 76 28 RN R pe bag Q45T 99609 39 R EPE COVER Q45T 99626DE1 R epe bag Q52T6025 15216 MYLAR Q85T0041A02 SHIELDING S95T80183662 LVDS ASS'Y 033F206T 24 DF11-2428SCF 033F303TTD1 TD00-T 2407PS-00 033F303SM24K30 PK2407P30/TD00-30LH 033F 206 24 DF11-24DS-2C Q41T2601954 1A MANUAL 42 8. PCB LAYOUT 8.1 主板 715T2509-2 43 44 45 8.2 电源板 715T2463-1-CH 46 47 48 8.3 遥控板 715T2499-1 8.4 按键板 715T2720-1 49 9 电路图 9.1 主板 715T2509-2 + C700 470uF/16V + C761 470uF/16V + C705 470uF/16V + C762 470uF/16V Power Source 1 3 2 Q703 PMBS3904 + C711 470uF/16V PANEL-ON/OFF Panel Power 1 2 3 4 5 6 7 8 9 10 11 CN700 CONN 1 3 2 Q705 PMBS3904 Power 5VA S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q704 AO4411 R714 4.7KΩ 1/10W 1 3 2 Q707 PMBS3904 R710 4.7KΩ 1/10W R712 4.7KΩ 1/10W C712 0.1UF16V 5VA POWER-ON/OFF POWER-ON/OFF R709 4.7KΩ 1/10W 1 3 2 Q708 PMBS3904 R703 4.7K 1/10W R701 10K 1/10W C703 0.1UF16V R704 4.7K 1/10W R706 1K 1/10W 1 2 FB704 NC/300 OHM R702 10K 1/10W R705 4.7K 1/10W 1 2 FB703 300 OHM 1 3 2 Q701 PMBS3904 C707 0.1UF16V R707 1K 1/10W C708 2.2uF 1 3 2 Q702 PMBS3904 C702 0.1UF16V 1 2 FB701 NC/300 OHM R700 1K 1/10W C704 0.1UF16V VCC-Panel 5Vstb VPANEL_IN +12V_PWR +12V_PWR +3.3V 5Vstb 5Vstb ON-PBACK PANEL-ON/OFF 5Vstb PS ON/OFF 5Vstb C724 0.1UF16V BL-ON/OFF R754 4.7K 1/10W ADJ-PWM2 S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q700 AO4411 Title Size Document Number Rev Date: Sheet of T2509-1-X-X-2-070524 01 01)Sy stem Power A3 1 8 Thursday , May 24, 2007 R761 NC C706 0.1UF16V 1 3 2 Q713 PMBS3904 C764 0.1UF/16V C763 0.1UF/16V C723 0.1UF16V 3 4 1 5 L703 NC 1 2 FB714 300 OHM 3 4 1 5 L702 NC 1 2 FB716 300 OHM 1 2 FB715 300 OHM 1 2 FB717 300 OHM R708 4.7K 1/10W +12V_PWR C766 0.1UF16V R713 22Ω 3W 1 ADJ/GND OUTPUT 2 INPUT 3 U703 AZ1117D-5.0-E1 + C767 100uF/16V R711 39Ω 3W C768 0.1UF16V 5Vstb R719 22KΩ 1/10W R759 1K 1/10W 5V/4A 12V/4A 5Vstb R720 22KΩ 1/10W 50 C750 0.1UF16V C752 0.1UF16V C755 0.1UF16V C754 0.1UF16V C753 0.1UF16V C751 0.1UF16V VDDC +3.3AVDD for AVDD_AU +3.3VA 1 2 D700 B340A + C701 47UF/16V + C713 47UF/16V + C716 47UF/16V + C731 47UF/16V + C719 47UF/16V + C720 470uF/16V 1 2 D702 SSM5819SPT Vcc3.3 for MST9E19A R718 11KΩ 1/10W VIN 3 ADJ 1 VOUT 2 U702 AIC1084-33PM C745 2.2uF 1 2 FB710 300 OHM C747 0.1UF16V C746 0.1UF16V C757 0.1UF16V 1 2 FB712 300 OHM +3.3VA VDD_MPLL +3.3VA AVDD_MemPLL +3.3V for VDD_MPLL 3.3V for AVDDPLL2 C758 0.01uF Vcc3.3 for MST9E19A Digital Title Size Document Number Rev Date: Sheet of 01 02)Power For MSTA9002 A3 2 8 Thursday , May 24, 2007 +3.3AVDD for AVDD_HDMI 1 2 FB708 300 OHM C714 0.1UF16V C725 0.1UF16V C733 0.1UF16V R722 NC/100K C736 0.1UF16V C739 0.1UF16V C732 0.1UF16V C735 0.1UF16V C718 2.2uF C740 0.1UF16V C741 0.1UF16V C728 2.2uF C726 2.2uF C715 0.1UF16V C730 0.1UF16V C738 0.1UF16V C734 0.1UF16V C737 0.1UF16V +3.3V 1 2 FB711 300 OHM VDDP 1 2 FB707 300 OHM C717 0.1UF16V C744 0.1UF16V C729 2.2uF 1 2 FB705 300 OHM +12V input used 1 2 FB706 300 OHM 1 2 FB709 300 OHM C749 0.1UF16V C727 0.1UF16V C748 2.2uF C743 0.1UF16V C742 2.2uF +3.3VA 5Vstb AVDD_HDMI +3.3VA AVDD_AU +3.3VA AVDDA +3.3VA +3.3VA AVDD_SIF VDDC 5Vstb +12V_PWR +3.3AVDD for AVDDA +3.3AVDD for AVDD_SIF SS 1 FB 2 COMP 3 VREF 4 RUN 5 BST 6 VIN 7 LX 8 PGND 9 SGND 10 U701 MP2106 C759 0.01uF C722 0.01uF C760 3300pF 1 2 FB713 300 OHM R716 6.8KΩ 1/10W +3.3VA 1 2 D701 NC/B340A R717 10KΩ 1/10W 715T2509-2 C721 0.1UF16V Vcc1.8 for MST9E19A R715 100KΩ 1/10W 0.81*(1+Rup/Rdown)=1.8V---Rup=10K, Rdown=8.2K L701 4.7uH C756 2.2uF 51 IR-in SDA SCL KEY0 HD-Lin+ HD-Rin+ SV_Y0 VCOM0 SV_C0 TUNER_CVBS VCOM1 SV_Y0 VCOM2 SV_C0 VCOM2 TUNER_CVBS VCOM1 VCOM0 SVIDEO-Yin+ SVIDEO-Yin- SVIDEO-Cin+ TV1-Vin- TV1-Vin+ VIDEO INPUT LED-R I2C-SDA ADJ-PWM2 PWM3 SPI_CZ SCL_EXT HS_RGB PC-Lin PC-Rin SOY VS_RGB AUCOM LED1 SDA HD-Lin+ HD-Rin+ SPI_DI PWM3 ADJ-PWM2 PWM1 SPI_CK SCL TXD PWM0 RXD PR- AUVRADP RXD TXD AUVREF DDC-RDX LED1 AMP-MUTE PANEL-ON/OFF WP WP_FSH WP_FSH C443 0.047uF BIN- HDMI_SCL HDMI_SDA HDMI_SDA HDMI_SCL GIN+ GIN- RIN- RIN+ BIN+ SOG RIN- GIN- BIN- VS_RGB BIN+ SOG GIN+ HS_RGB RIN+ AUVREF POWER-ON/OFF PWM0 715T2509-2 SPI_DO PWM1 KEY1 KEY0 PY+ PB- PY- PB+ PR+ PR- IR_SYNC AMP-Lout AMP-Rout KEY1-in KEY1 AMP-L DDC-TXD IR_SYNC I2C-SCL AMP-Rout AMP-Lout ON-PBACK SYS_RST RXE2-/B7 RXE2+/B6 LCK LDE RXO1+/R4 RXO1-/R5 RXO2+/R2 RXO2-/R3 RXO0+/R6 RXO4-/G5 RXOC-/R1 RXO0-/R7 RXO3+/G6 RXE0-/G3 RXO4+/G4 RXE1-/G1 RXO3-/G7 RXE0+/G2 RXE1+/G0 RXOC+/R0 RXE3-/B3 RXEC+/B4 LVSYNC SIFM RXE4+/B0 SIFP RXE3+/B2 RXE4-/B1 I2C address at A4. LHSYNC RXEC-/B5 AUCOM SIFP I2C address at A0. SIFM SST PULL DOWN Mstar PULL UP Location Near IC Pin. HDMI INPUT VGA INPUT for TTL output HDTV INPUT KEY0-in G_TX1- R_TX2+ R_TX2- G_TX1+ B_TX0+ TXCLK- TXCLK+ B_TX0- SPI_CZ SPI_CK SPI_DI SPI_DO TXCLK- TXCLK+ B_TX0+ B_TX0- G_TX1- G_TX1+ R_TX2+ R_TX2- PY- LED1 SOY HPDCTRL AUVRADP ASTB NC 1 E1 2 E2 3 VSS 4 SDA 5 SCL 6 WC 7 VCC 8 U403 NC PANEL-ON/OFF PB- SDA_EXT For VGA AUVRADN CVBS_IN CVBS2 CVBS_IN R762 4.7KΩ 1/10W SOY 1 2 3 4 8 7 6 5 RP409 4.7KΩ 1/16W 1 2 3 4 8 7 6 5 RP410 4.7KΩ 1/16W + C400 47UF/16V R763 7.5KΩ 1/10W C404 33pF C408 33pF + C406 10uF/16V + C433 10uF/16V AUVRADN + C438 10uF/16V + C434 470uF/16V TV-MONO R416 100Ω 1/10W 1 2 3 4 8 7 6 5 RP411 4.7KΩ 1/16W 1 2 3 4 8 7 6 5 RP400 4.7KΩ 1/16W PY+ PY+ ON-PBACK LED1 C792 2.2uF C440 2.2uF/16V RXOC-/R1 RXEC-/B5 RXO3-/G7 RXE3-/B3 RXE1-/G1 RXE0-/G3 RXE2-/B7 RXE1+/G0 RXO1-/R5 RXO0-/R7 RXO2-/R3 Title Size Document Number Rev Date: Sheet of 01 03)MSTA9002 A2 3 8 Thursday , May 24, 2007 RXO1+/R4 RXO2+/R2 RXOC+/R0 RXO3+/G6 RXE0+/G2 RXE2+/B6 RXEC+/B4 RXE3+/B2 RXO0+/R6 2 4 6 8 10 12 14 16 18 20 22 24 1 3 5 7 9 11 13 15 17 19 21 23 CN402 CONN24X2 2MM VCC-Panel PB- AV/SVIDEO-AUD-Lin+ AV/SVIDEO-AUD-Rin+ C429 2.2uF C428 2.2uF AV/SVIDEO-AUD-Lin+ AV/SVIDEO-AUD-Rin+ C444 NC TV-MONO C421 0.01uF 1 2 3 4 8 7 6 5 RP407 33Ω 1/16W R401 100Ω 1/10W R438 10Ω 1/10W C426 2.2uF R418 8.2KΩ 1/10W C419 0.01uF C425 0.1UF16V C430 2.2uF R434 100Ω 1/10W R403 22KΩ 1/10W C427 2.2uF R413 1MΩ 1/10W R406 100Ω 1/10W R424 10Ω 1/10W R414 100Ω 1/10W 1 2 3 4 8 7 6 5 RP408 33Ω 1/16W C402 0.01uF C436 0.1UF16V 1 2 3 4 8 7 6 5 RP404 33Ω 1/16W 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 J400 NC R430 NC R407 100Ω 1/10W C415 0.1UF16V 1 3 2 Q400 3906 R446 NC C422 0.01uF R419 8.2KΩ 1/10W R436 10Ω 1/10W PY- RXCKN 1 RXCKP 2 RX0N 4 RX0P 5 RX1N 7 RX1P 8 RX2N 10 RX2P 11 REXT 13 DDCD_DA 14 DDCD_CK 15 HSYNC1 16 VSYNC1 17 RMID 18 VCLAMP 19 REFP 20 REFM 21 BIN1P 22 BIN1M 23 SOGIN1 24 GIN1P 25 GIN1M 26 RIN1P 27 RIN1M 28 BIN0M 29 BIN0P 30 GIN0M 31 GIN0P 32 SOGIN0 33 RIN0M 34 RIN0P 35 HSYNC0 38 VSYNC0 39 C1 40 Y1 41 C0 42 Y0 43 VCOM2 44 CVBS3 45 CVBS2 46 CVBS1 47 VCOM1 48 CVBS0 49 VCOM0 50 CVBSOUT 51 SIF1P 54 SIF1M 55 AUVRADN 57 AUVRADP 58 AUVREF 59 AUL0 61 AUR0 62 AUL1 63 AUR1 64 AUCOM 65 AUL2 66 AUR2 67 AUL3 68 AUR3 69 AUOUTL3 70 AUOUTR3 71 AUOUTL2 72 AUOUTR2 73 AUOUTL 74 AUOUTR 75 AUOUTS 76 GPIOF2 78 GPIOF3 79 GPIOF4 80 GPIOF5 81 GPIOF6 82 GPIOF7 83 GPIOF8 84 GPIOF9 85 GPIOF10 86 GPIOF11 87 DDCR_DA 131 DDCR_CK 132 DDCA_DA 133 DDCA_CK 134 SAR0 125 SAR1 126 SAR2 127 SAR3 128 PWM0 129 PWM1 130 PWM2 155 PWM3 156 IRIN 136 GND 3 GND 9 GND 37 GND 52 GND 56 GND 89 GND 99 GND 101 GND 104 GND 106 GND 120 GND 141 GND 152 GND 173 GND 187 GND 204 DIGO0 143 DIGO1 144 DIGO2 145 DIGO3 146 DIGO4 147 DIGO5 148 DIGO6 149 DIGO7 150 DIGO8 153 DIGO9 154 WRZ 116 RDZ 117 ALE 118 INT 135 SDO 124 CSZ 123 SDI 122 SCK 121 GPIOF19 97 GPIOF18 96 GPIOF17 95 GPIOF16 94 GPIOF15 93 GPIOF14 92 GPIOF13 91 GPIOF12 90 PWM_SENSE 139 PWM_DRV 138 PWM_FB 137 GPIOE0/LVSYNC 191 GPIOE1/LHSYNC 190 GPIOE2/LDE 189 GPIOE3/LCK 188 LB0M/R7 185 LB0P/R6 184 LB1M/R5 183 LB1P/R4 182 LB2M/R3 181 LB2P/R2 180 LBCKM/R1 179 LBCKP/R0 178 LB3M/G7 177 LB3P/G6 176 LB4M/G5 175 LB4P/G4 174 LA0M/G3 171 LA0P/G2 170 LA1M/G1 169 LA1P/G0 168 LA2M/B7 167 LA2P/B6 166 LACKM/B5 165 LACKP/B4 164 LA3M/B3 163 LA3P/B2 162 LA4M/B1 161 LA4P/B0 160 DI7 202 DI6 201 DI5 200 DI4 199 DI3 198 DI2 197 DI1 196 DI0 195 ICLK 192 IVSYNC 194 IHSYNC 193 XIN 207 XOUT 206 HWRESET 205 AVDD_ADC 36 AVDD_SIF 53 AVDD_AU 60 AVDD_MEMPLL 105 AVDD_DVI 6 AVDD_DVI 12 AVDD_MPLL 157 AVDD_MPLL 208 VDDC 77 VDDC 98 VDDC 107 VDDC 142 VDDC 158 VDDC 203 VDDP 88 VDDP 100 VDDP 102 VDDP 103 VDDP 119 VDDP 140 VDDP 151 VDDP 159 VDDP 172 VDDP 186 AD7 115 AD6 114 AD5 113 AD4 112 AD3 111 AD2 110 AD1 109 AD0 108 U400 MSTA9002 C424 0.1UF16V 1 2 3 4 8 7 6 5 RP405 33Ω 1/16W C405 100pF 1 2 3 4 5 CN400 CONN R423 1KΩ 1/10W R422 1KΩ 1/10W 1 3 2 Q401 PMBS3904 C412 100pF C437 2.2uF R400 10KΩ 1/10W C414 100pF R429 100Ω 1/10W R409 10KΩ 1/10W 1 2 3 4 8 7 6 5 RP401 33Ω 1/16W C435 0.1UF16V R420 4.7KΩ 1/10W R426 NC C432 0.1UF16V 1 2 3 4 8 7 6 5 RP402 33Ω 1/16W C439 0.1UF16V C416 0.1UF16V R411 10KΩ 1/10W 1 2 X400 14.318MHz R440 1KΩ 1/10W R439 10Ω 1/10W R427 47Ω 1/10W C423 0.01uF C417 0.01uF R437 10Ω 1/10W R415 100Ω 1/10W 1 2 3 4 8 7 6 5 RP406 33Ω 1/16W DDCWP DDCWP R412 22KΩ 1/10W C418 0.01uF R435 100Ω 1/10W R417 4.7KΩ 1/10W R448 10KΩ 1/10W R449 NC C409 0.1UF16V R443 10KΩ 1/10W 1 2 3 4 8 7 6 5 RP403 33Ω 1/16W C410 0.1UF16V C407 0.01uF R425 NC R447 10KΩ 1/10W R410 10KΩ 1/10W R421 390Ω 1/10W C431 2.2uF C411 0.1UF16V R441 NC C413 100pF R442 NC 5Vstb +3.3V +3.3V +3.3V +3.3V 5Vstb 5Vstb +3.3V +3.3V VDD_MPLL VDDC AVDD_MemPLL +3.3V AVDDA AVDD_HDMI AVDD_SIF AVDD_AU VDDP VCC-Panel 5Vstb HDMI_SCL AMP-MUTE AVDD_HDMI RXO0-/R7 HPDCTRL POWER-ON/OFF HDMI_SDA AMP-R AMP-L TV_SIF- TV_SIF+ SCL_EXT SDA_EXT PC-Lin PC-Rin TXD HS_RGB RXD SOG BIN- BIN+ VS_RGB RIN- RIN+ GIN- GIN+ PR- SVIDEO-Yin+ SVIDEO-Cin+ TV1-Vin- TV1-Vin+ SVIDEO-Yin- TXCLK+ R_TX2+ B_TX0- B_TX0+ 5Vstb R459 1KΩ 1/10W G_TX1- G_TX1+ TXCLK- R_TX2- For TUNER R451 NC R457 NC ADJ-PWM2 SCL SDA 1% RXE1+/G0 RXE1-/G1 RXE0+/G2 RXE0-/G3 RXO4+/G4 RXO4-/G5 RXE4-/B1 RXO3+/G6 RXO3-/G7 RXE3+/B2 RXO1+/R4 RXE3-/B3 RXOC+/R0 RXEC+/B4 RXOC-/R1 RXO2-/R3 RXEC-/B5 RXE2+/B6 RXO1-/R5 RXO0+/R6 RXO2+/R2 RXE2-/B7 RXE4+/B0 5Vstb 3 1 2 D400 BAV99 1 2 3 4 5 6 7 CN401 CONN For HDTV For TUNER VSS 4 VCC 8 SDA 5 SCL 6 E0 1 E1 2 E2 3 WC 7 U402 M24C32-WMN6TP ASTB CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 U401 MX25L4005Av er15 PB+ PB+ R456 4.7KΩ 1/10W AMP-R For AV/S-Video 5Vstb PR+ PR+ CVBS2 LCK LVSYNC LDE LHSYNC 52 VGA-R+ R193 0Ω 1/10W R190 NC PC-Lin PC-Lin PC-Rin PC-Rin R170 100Ω 1/10W 1 2 ZD120 VPORT0603100KV05 1 2 ZD121 VPORT0603100KV05 C765 2.2uF/16V R177 75Ω 1/10W R178 47Ω 1/10W R176 75Ω 1/10W R175 75Ω 1/10W R172 10Ω 1/10W C165 0.047uF R184 10KΩ 1/10W C167 1000pF 3 1 2 D108 BAT54C C166 0.047uF R187 4.7KΩ 1/10W R182 1KΩ 1/10W R181 100Ω 1/10W R189 10Ω 1/10W C170 0.047uF R185 4.7KΩ 1/10W C169 0.047uF C171 NC R174 330Ω 1/10W 6 1 7 2 8 3 9 4 10 11 12 13 14 15 5 17 16 P100 DB15 R186 4.7KΩ 1/10W R179 47Ω 1/10W C164 0.047uF R180 47Ω 1/10W R173 10Ω 1/10W C168 0.047uF R188 10Ω 1/10W C172 NC R171 10Ω 1/10W R183 1KΩ 1/10W VGA/5V 5Vstb RIN- GIN- BIN- SOG BIN+ HS_RGB RIN+ GIN+ VS_RGB RXD TXD VGA-SCL BIN+ GIN- SOG GIN+ VGA-HS RIN+ BIN- VGA-SDA VGA-B+ RIN- HS_RGB VS_RGB VGA-G+ PC-L R195 12KΩ 1/10W R192 12KΩ 1/10W R191 10KΩ 1/10W R194 10KΩ 1/10W C175 560pF C174 560pF 1 2 3 4 5 P101 PHONEJACK PC-R 1 2 ZD123 UDZS5.6B VGA-VS 1 2 ZD122 UDZS5.6B 1 2 ZD119 UDZS5.6B 1 2 ZD118 UDZS5.6B 3 1 2 D112 BAV99 3 1 2 D111 BAV99 3 1 2 D113 BAV99 5Vstb 1 2 ZD115 UDZS5.6B 1 2 ZD116 UDZS5.6B DDCWP Title Size Document Number Rev Date: Sheet of 01 04)VGA A4 4 8 Thursday , May 24, 2007 A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 U105 M24C02-WMN6TP 715T2509-2 53 HDMI-RX2+ HDMI-RXC+ HDMI-RX1+ HDMI-RXC- HDMI-RX0+ HDMI_SDA HDMI-DDC-SCL HDMI/5V R513 NC R515 NC R503 NC SHELL1 20 SHELL2 21 D2+ 1 D2 Shield 2 D2- 3 D1+ 4 D1 Shield 5 D1- 6 D0+ 7 D0 Shield 8 D0- 9 CK+ 10 CK Shield 11 CK- 12 CE Remote 13 NC 14 DDC CLK 15 DDC DATA 16 GND 17 +5V 18 HP DET 19 SHELL3 22 SHELL4 23 CN500 NC R500 NC R504 NC R501 NC 3 1 2 D508 NC R507 NC R506 NC R502 NC R512 NC 1 3 2 Q500 NC R505 NC HDMI/5V R_TX2+ 5Vstb 5Vstb HDMI_SCL G_TX1- G_TX1+ R_TX2- B_TX0- HPDCTRL HDMI_SDA B_TX0+ TXCLK- TXCLK+ HDMI/5V HDMI-DDC-SDA 1 2 ZD500 NC 1 2 ZD501 NC R514 NC R511 NC 3 1 2 D500 NC 3 1 2 D501 NC 3 1 2 D502 NC 3 1 2 D503 NC 3 1 2 D504 NC 3 1 2 D506 NC 3 1 2 D505 NC 3 1 2 D507 NC 715T2509-2 R510 NC R509 NC 5Vstb 20061010 modified Title Size Document Number Rev Date: Sheet of 01 05)HDMI A4 5 8 Thursday , May 24, 2007 A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 U500 NC R508 NC DDCWP C500 NC C501 NC C502 NC C504 NC C503 NC C505 NC C506 NC C508 NC C507 NC HPDCTRL HDMI_SCL HDMI-HPD HDMI-RX2- HDMI-RX0- HDMI-RX1- 54 PB+ AV-Vin+ AV/SVIDEO-Rin C153 0.047uF HD YPbPr Input/AV/AV Audio-Input R153 47Ω 1/10W C152 0.047uF 1 2 ZD103 VPORT0603100KV05 1 2 ZD102 VPORT0603100KV05 R161 47Ω 1/10W 1 2 ZD105 VPORT0603100KV05 1 2 ZD117 VPORT0603100KV05 AV/SVIDEO-Lin 1 2 ZD104 VPORT0603100KV05 1 2 ZD110 VPORT0603100KV05 C158 0.047uF 1 2 ZD108 VPORT0603100KV05 1 2 ZD109 VPORT0603100KV05 S-Video / HD Audio-L Input R152 47Ω 1/10W 3 2 1 1 CN105 JACK Near to MStar IC C151 0.047uF R151 470Ω 1/10W 20061010 modified HD-Lin C150 1nF/16V 3 2 6 5 9 8 1 4 7 CN104 RCA3*2 R/B/G+Y/W/R R159 47Ω 1/10W R162 47Ω 1/10W HD-Rin SVIDEO-Cin C159 0.047uF SVIDEO-Yin C154 NC/330PF R141 12KΩ 1/10W C155 NC/330PF C146 560pF C156 NC/330PF R139 10KΩ 1/10W R140 10KΩ 1/10W R142 12KΩ 1/10W C145 560pF AV/SVIDEO-AUD-Rin+ AV/SVIDEO-AUD-Lin+ AV/SVIDEO-Lin AV/SVIDEO-Rin C147 680pF AV-Vin+ SVIDEO-Yin R147 10Ω 1/10W SVIDEO-Cin C149 680pF R145 10Ω 1/10W 1 2 ZD106 VPORT0603100KV05 R148 75Ω 1/10W R149 47Ω 1/10W 1 2 ZD107 VPORT0603100KV05 R144 75Ω 1/10W R146 75Ω 1/10W R143 10Ω 1/10W SVIDEO-Cin+ CVBS_IN SVIDEO-Yin- SVIDEO-Yin+ C148 680pF SOY HD-Rin C163 560pF R165 10KΩ 1/10W R163 10KΩ 1/10W C160 560pF R166 12KΩ 1/10W R164 12KΩ 1/10W HD-Lin+ HD-Rin+ PR_IN HD-Lin PB_IN PY_IN R156 75Ω 1/10W R155 75Ω 1/10W HD Audio-R Input R157 75Ω 1/10W PB- PR- PY- PY_IN PB_IN C157 0.047uF PR_IN 4 3 2 1 6 5 CN102 DIN JACK PY+ PR+ R154 47Ω 1/10W 55 TV-MONO 1 2 FB103 300 OHM 1 2 FB102 300 OHM C118 22pF R130 100Ω 1/10W C136 0.1UF/16V C115 0.1uF R123 10Ω 1/10W R122 10Ω 1/10W C117 22pF 5VA 5VA SDA_EXT TV_SIF SCL_EXT + C135 47UF/16V + C114 10uF/16V L102 0Ω 1/10W C116 NC/4.7P,50V Tuner CVBS Input Video Module (Tuner+Demodulator) Option C125 NC/330pF R129 47Ω 1/10W C126 NC/330pF R126 10Ω 1/10W R128 75Ω 1/10W TV1-Vin- TV1-Vin- TV1-Vin+ TV1-Vin+ C794 NC/560pF R757 NC/10KΩ 1/10W R758 NC/12KΩ 1/10W CVBS Output: Vp-p=1V TV-OUT SCL 4 SDA 5 Adress Seletion 6 2nd SIF 11 CVBS 12 +5V 3 AF/MPX 14 TH4 15 TH3 16 TH2 17 TH1 18 N.C. 1 N.C. 2 N.C. 10 N.C. 9 +5V,IF 13 CABLE IN U101 TUNER TCL M09WPP-2PN-E 715T2509-2 Title Size Document Number Rev Date: Sheet of 01 07)TUNER+IF A4 7 8 Thursday , May 24, 2007 R132 2.2KΩ 1/10W R133 100Ω 1/10W TV_SIF- TV-SIF 56 PowerAMP-Rout PowerAMP-Lout R609 0 Ω 1/10W R755 10KΩ 1/10W 5Vstb 1 2 FB601 300 OHM AMP-L R610 10KΩ 1/10W C617 0.1uF PreAMP-Rout C619 0.1uF C618 0.1uF C620 0.1uF PowerAMP-Rout PowerAMP-Lout PreAMP-Lout 1 7 6 2 3 4 5 CN703 PHONEJACK AGND R749 75Ω 1/10W R747 75Ω 1/10W HP-Lout HP-Rout R756 10KΩ 1/10W Title Size Document Number Rev Date: Sheet of 01 08)Audio AMP A3 8 8 Thursday , May 24, 2007 AMP-L C616 100pF 3 2 1 8 4 - + U601A TL062CD C611 2.2uF C613 100pF 5 6 7 8 4 - + U601B TL062CD C610 0.1UF16V R613 10KΩ 1/10W R619 33KΩ 1/10W R617 10KΩ 1/10W R618 33KΩ 1/10W C614 2.2uF OPIN_VCC R621 33KΩ 1/10W R622 33KΩ 1/10W R620 100Ω 1/10W +12V_PWR OPIN_VCC Audio Pre-Amplifier + C624 100uF/16V + C625 100uF/16V + C791 100uF/16V + C615 47UF/16V + C612 47UF/16V + C602 1000uF/25V PreAMP-Rout PreAMP-Lout R744 47KΩ 1/10W 1 3 2 Q709 PMBS3904 20060916 modified R745 10KΩ 1/10W +12V_PWR AMP-MUTE PWR-ON_MUTE AMP-MUTE ASTB R602 100KΩ 1/10W Audio Power Amplifier IN1 7 IN2 14 ST_BY 9 S_GND 13 PW_GND 1 PW_GND 10 PW_GND 11 PW_GND 20 OUT1+ 2 OUT1- 5 OUT2+ 19 OUT2- 16 VCC 6 VCC 15 MUTE 8 U600 TDA7266D R600 47KΩ 1/10W R608 47KΩ 1/10W R604 1KΩ 1/10W C604 0.1uF 1 2 FB600 300 OHM 1 2 3 CN602 L_SPEAKER C603 0.1uF C608 0.01uF C607 1uF/16V C606 0.01uF C605 1uF/16V R607 10KΩ 1/10W C601 0.1UF16V 1 3 2 Q601 PMBS3904 R601 10KΩ 1/10W C609 1uF 1 3 2 Q600 PMBS3904 R606 1KΩ 1/10W 1 2 CN601 R_SPEAKER AGND R605 10KΩ 1/10W C629 ＮＣ AGND AGND AGND R623 ＮＣ 1 2 ZD600 ＮＣ R746 10KΩ 1/10W 5Vstb 715T2509-2 C600 10uF/16V AMP-R AGND 1 3 2 Q711 PMBS3906 R750 1KΩ 1/10W OFF MUTE R751 0 OHM 1/10W MUTE CIRCUIT PWR-ON_MUTE R748 3KΩ 1/10W ON MUTE AGND +12V_PWR 1 3 2 Q710 PMBS3906 R752 10KΩ 1/10W 20060916 modified AMP-R 57 9.2 电源板 715T2463-1-CH C968 1500PF/50V C910 0.01uF/500V R971 4.7KΩ 1/8W L904 13.0mH 1 4 2 3 B+_390V R960 100Ω 1/4W R911 1MΩ 1/8W Q905 KTD1691/P C975 NC ! + C927 1000uF/35V ! R995 10KΩ 1/8W MAIN_VCC + C911 1000uF25V +24V + C915 47uF/50V +15V C921 0.22uF/50V + C973 100uF 450V C947 NC R937 100KΩ 1/8W R913 40.2KΩ 1% 1/8W R929 62K OHM 1/8W R961 10KΩ 1/8W ! R994 1MΩ 1/4W C949 0.001uF C948 0.01UF 50V R989 47Ω 1/4W C922 NC CN903 CONN 1 2 3 4 5 6 7 8 9 10 11 12 ZD932 NC 1 2 T901 ER28 5 6 3 1 10 11 7 8 9 2 12 C923 330N 25V C925 2.2uF/25V C944 1uF R901 330KΩ 1/4W + C951 1000uF/35V Q902 STP10NK70ZFP D909 BA159GPT B+_390V Q908 KTA1273-Y- AT/ P Q904 PMBS3904 B+_390V R933 0.1Ω 2W C907 1uF/450V L906 220uH 1 2 5 6 7 12 R967 1KΩ 1/8W R972 1KΩ 1/8W + C909 47uF/50V C976 0.001uF R985 100Ω 1/4W C935 1uF C916 1uF ! D919 LL4148WP C977 0.001uF ! R921 0.15 OHM 3W IC901 FAN7529MX 1 2 3 4 5 6 7 8 INV COMP MOT CS ZCD GND OUT VCC R948 NC IC906 AZ431AZ-AE1 ! ! F903 0Ω 1/4W C917 0.01uF R965 22Ω 1/8W + C932 470uF/35V ! R951 NC NR901 NTCR 1 2 R974 1KΩ 1/4W C901 0.47uF R966 NC IC910 TPS40200DR 1 2 3 4 5 6 7 8 RC SS COMP FB GND GDRV ISNS VDD R945 3.3 OHM 1/4W R962 470Ω 1/4W D907 LL4148WP R941 1KΩ 1/8W C912 1000pF 50V R925 0.82Ω 2W D914 FMW-2156 1 2 3 C903 0.001uF/250V R914 100KΩ 1/8W PFC_VCC TPV(Top victory) Electronics Co.,ltd. R975 10KΩ 1/8W D903 BA159GPT R950 100KΩ 2W R969 680K 1/4W R915 20KΩ 1/8W R982 NC R930 NC C953 0.33uF R992 1MΩ 1/4W + C918 47uF/50V R916 2.43KΩ 1% 1/8W R979 10KΩ 1/8W ! R963 10K - + BD901 D10XB60 2 1 3 4 ! R919 NC R927 1KΩ 1/8W F901 FUSE 5A/250V 1 2 R922 NC + C919 100uF 450V R917 47ohm 1/6w　 ! 1 01.长虹 26" POWER BOARD Custom 2 2 Thursday , May 31, 2007 Title Size Document Number Rev Date: Sheet of R959 10KΩ 1/8W D902 FMX-G26S + C937 22uF/50V R907 15KΩ 1% 1/8W CN901 CONN 1 2 3 +5V L905 13.0mH 1 4 2 3 C920 0.001uF ! R981 NC 715T2463-1-CH IC905 PC123X8YFZOF 1 2 4 3 R944 1K 1/4W 　 PFC_VCC CN902 CONN 1 2 3 4 5 6 7 8 9 10 11 R976 0.1 ohm L909 NC D917 BA159GPT +24V C926 0.1uF + C929 NC R940 3.9KΩ 1/8W R938 680K 1/4W D920 LL4148WP C964 470pF/50V R910 22Ω 1/4W C930 0.22uF/50V R956 47Ω 1/4W ZD901 NC 1 2 ! ! R939 200 OHM +-5% 1/8W R978 220K 1/8W 　 + C936 1000uF/35V D923 SR54 C928 56pF R934 1KΩ 1/8W C969 470pF/50V C963 1uF R931 100KΩ 1% 1/8W IC902 TEA1532AT 1 2 3 4 8 7 6 5 VCC GND PROTECT CTRL DRAIN DRIVER SENSE DEM RV901 Varistor 560V ! R984 100Ω 1/4W D918 SP20150R 1 2 3 C902 0.001uF/250V Q901 STW20NM60 2 1 3 IC904 PC123X8YFZOF 1 2 4 3 ZD903 RLZ5.6B 1 2 ! LD7575PS IC903 1 2 3 4 5 6 7 8 RT COMP CS GNDOUT VCC NC HV C945 NC +12V N/A C956 1uF R958 10Ω 1/8W + C934 470uF16V ! C942 0.1uF 50V + C952 NC Q906 AO4411 1 2 3 4 8 7 6 5 S S S G D D D D R953 13K 1% 1/8W 　 PS ON +5V + C972 1000uF/35V L907 3.5uH IC907 PC123X8YFZOF 1 2 4 3 C974 NC C914 NC C950 220N 25V C904 0.47uF 1 2 MAIN_VCC R987 47Ω 1/4W D913 UF4003PT C908 0.1uF L908 40uH R947 10KΩ 1/8W Q907 DTC144WKA T902 POWER X'FMR 1 2 3 6 7 8 5 13 14 15 16 9 10 11 12 D921 NC R912 100KΩ 1/8W + C933 1000uF/35V ! R973 12KΩ 1/8W R977 4.7Ω 1/4W Panel DIM +12V ! F902 0 1/4W 　 C938 2200pF/2KV C979 0.0022UF C967 0.0047uF ! R957 13KΩ 1% 1/8W R954 100KΩ 1% 1/8W ! PS ON R935 1KΩ 1/8W + C941 1000uF25V Panel ON/OFF R942 1KΩ 1/8W Q903 STP10NK70ZFP R923 NC R918 3.9KΩ 1/8W ZD931 RLZ15B 1 2 B+_390V R926 NC R932 10Ω 1/8W C966 NC D906 SP20150R 1 2 3 IC908 AZ431AZ-AE1 ! + C939 1000uF/25V C965 0.47uF/25V R993 1MΩ 1/4W R988 47Ω 1/4W C954 560P 50V L910 3.0uH +-10% R980 NC R928 680K 1/4W + C940 10uF/50V C962 0.1uF ! D915 LL4148WP L903 200uH R902 330KΩ 1/4W R970 47KΩ 3W R986 100Ω 1/4W R936 10Ω 1/8W C931 NC ! R949 1.5KΩ 1/8W R955 1KΩ 1/8W ZD902 RLZ15B 1 2 R909 56KΩ 1/8W C913 2200pF/2KV R943 1KΩ 1/8W D916 UF4003PT ! C978 0.001uF/250V R983 330KΩ 1/4W C943 NC D905 NC 1 2 3 58 10.TV 电气方框图 U400 Scale ADC Video Decoder Audio Decoder TMDS Decoder MCU A9002 MSTAR Panel LVDS U101 Tuner HDMI PC VGA YPbPr AV S-Video TV CVBS TV SIF PC Audio ATN/CBTBV AV Audio Comp Audio U402 M24C32 SCL/SDA U401 Flash Rom MX25L4005AMC SPI AMP-LOUT AMP-ROUT U601 Audio Pre-Amplifier TL062CD U600 Audio Amplifier TDA7266D Speaker Phone jack SCL_EXT/SDA_EXT Key IR 59 11.TV 爆炸图
