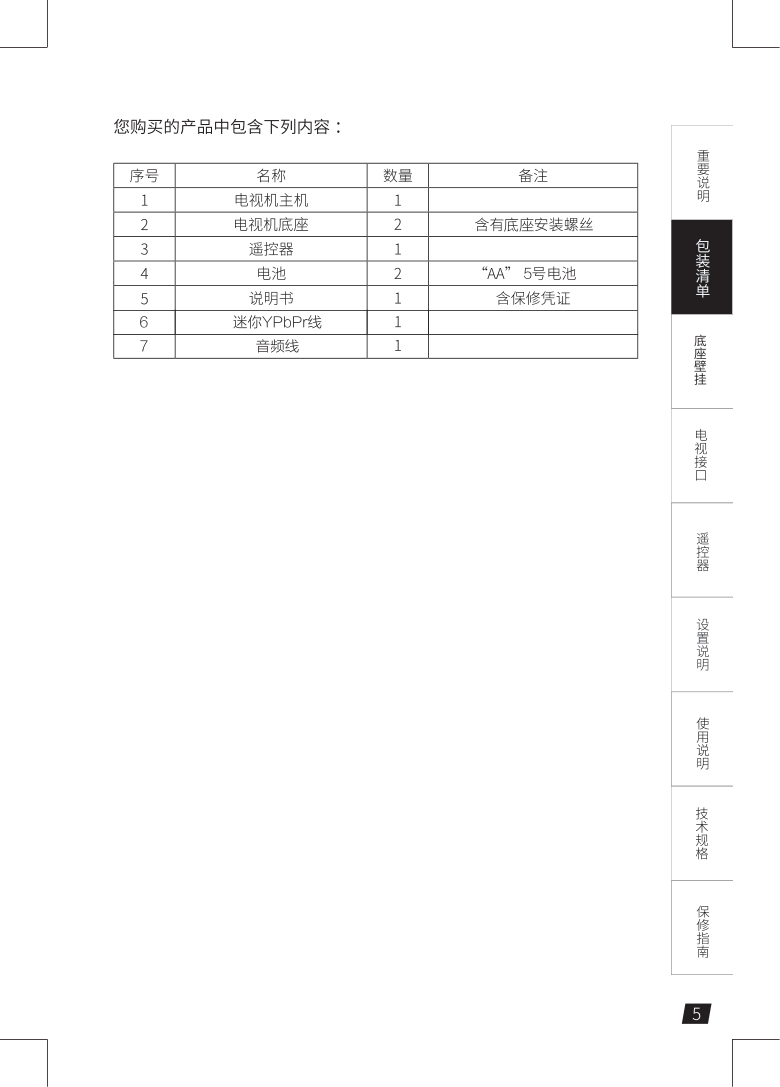

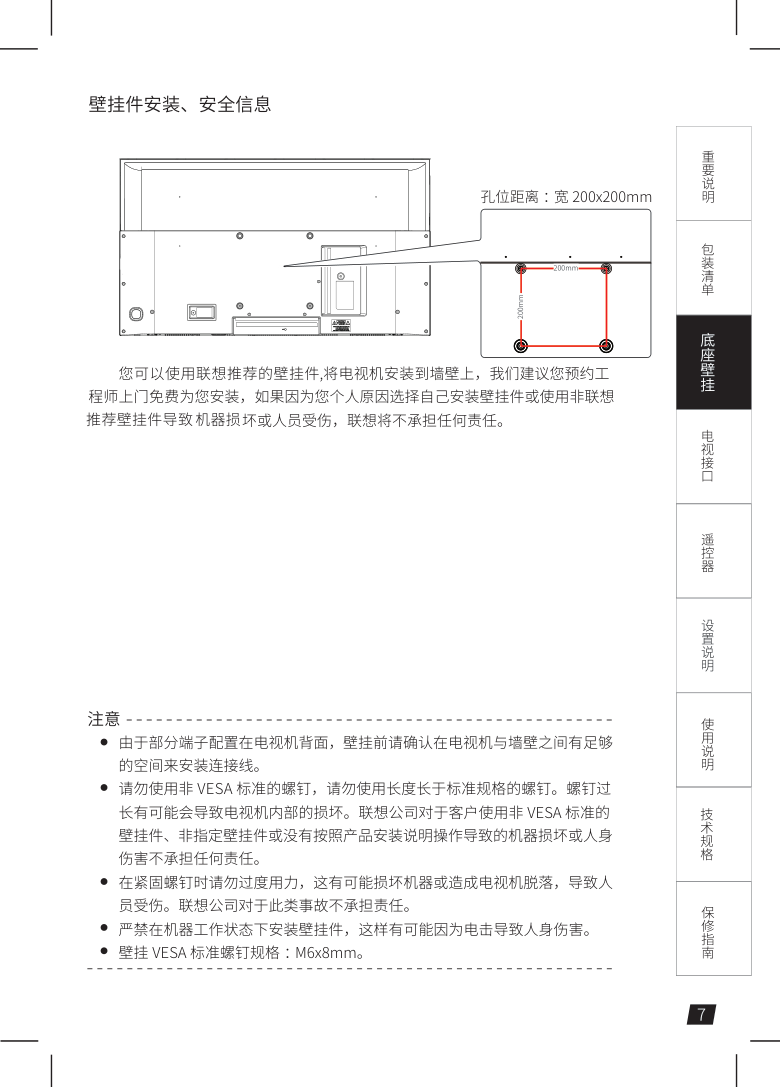

V1.0 2017.08 39E8 400-990-8888 6 迷你YPbPr线 7 音频线 壁挂件安装、安全信息 您可以使用联想推荐的壁挂件,将电视机安装到墙壁上，我们建议您预约工 程师上门免费为您安装，如果因为您个人原因选择自己安装壁挂件或使用非联想 推荐壁挂件导致 机器损坏或人员受伤，联想将不承担任何责任。 由于部分端子配置在电视机背面，壁挂前请确认在电视机与墙壁之间有足够 的空间来安装连接线。 请勿使用非 VESA 标准的螺钉，请勿使用长度长于标准规格的螺钉。螺钉过 长有可能会导致电视机内部的损坏。联想公司对于客户使用非 VESA 标准的 壁挂件、非指定壁挂件或没有按照产品安装说明操作导致的机器损坏或人身 伤害不承担任何责任。 在紧固螺钉时请勿过度用力，这有可能损坏机器或造成电视机脱落，导致人 员受伤。联想公司对于此类事故不承担责任。 严禁在机器工作状态下安装壁挂件，这样有可能因为电击导致人身伤害。 壁挂 VESA 标准螺钉规格 ：M6x8mm。 注意 孔位距离 ：宽 200x200mm 200mm 200mm 将电视背面的有线 / 无线端子和室外天线用连接线连接，可用来接收无线 地面数字电视广播信号 ；将电视背面的有线 / 无线端子和有线电视网络连接，可 用来接收有线模拟电视广播信号。 音频输入 视频/分量 输入 视频/分量 输入 YPbPr 音频转接线 音频输入 绿 蓝 红 白 红 白 红 注:联想E8系列机型AV视频接口 和YPbPr分量视频接口为共用。 视频 左 -音频- 右 AV视频接口连接方式： 分量视频接口连接方式： 音频转接线 左 -音频- 右 绿 蓝 红 视频/分量 输入 YPbPr 音频输入 Y/视频 Pb Pr 在非菜单主页下，按左右键可调节音量加减的功能。 在菜单主页下，可以左右移动光标。 上下键 在待机状态下，按中间键可以打开电视机。 在开机状态下，长按中间键呼出菜单, 在菜单中可以选择关机选项； 在开机状态下，短按中间键为确定键。 中间键 加减键 在非菜单主页下，可以调节TV通道下的节目加减； 在主页下，可以上下移动光标。 ● ● ● ● ● ● ● 遥杆功能按键 14 39E8 技术规格 产品指标 产品执行标准编号 Lenovo 企标 Q/HDLCS0113-2015 商标 Lenovo 型号 39E8 项目 单位 技术指标 测试方法 1 固有分辨率 像素 数 SJ/T11348- 2006中5.15 2 显示图像的 有效屏幕尺寸 cm 屏幕 13 净重 Kg 14 整机尺寸 宽×高×厚 mm 1366 x 768 99.06 65 6.5 964×598×216 DTMB 400-990-8888
