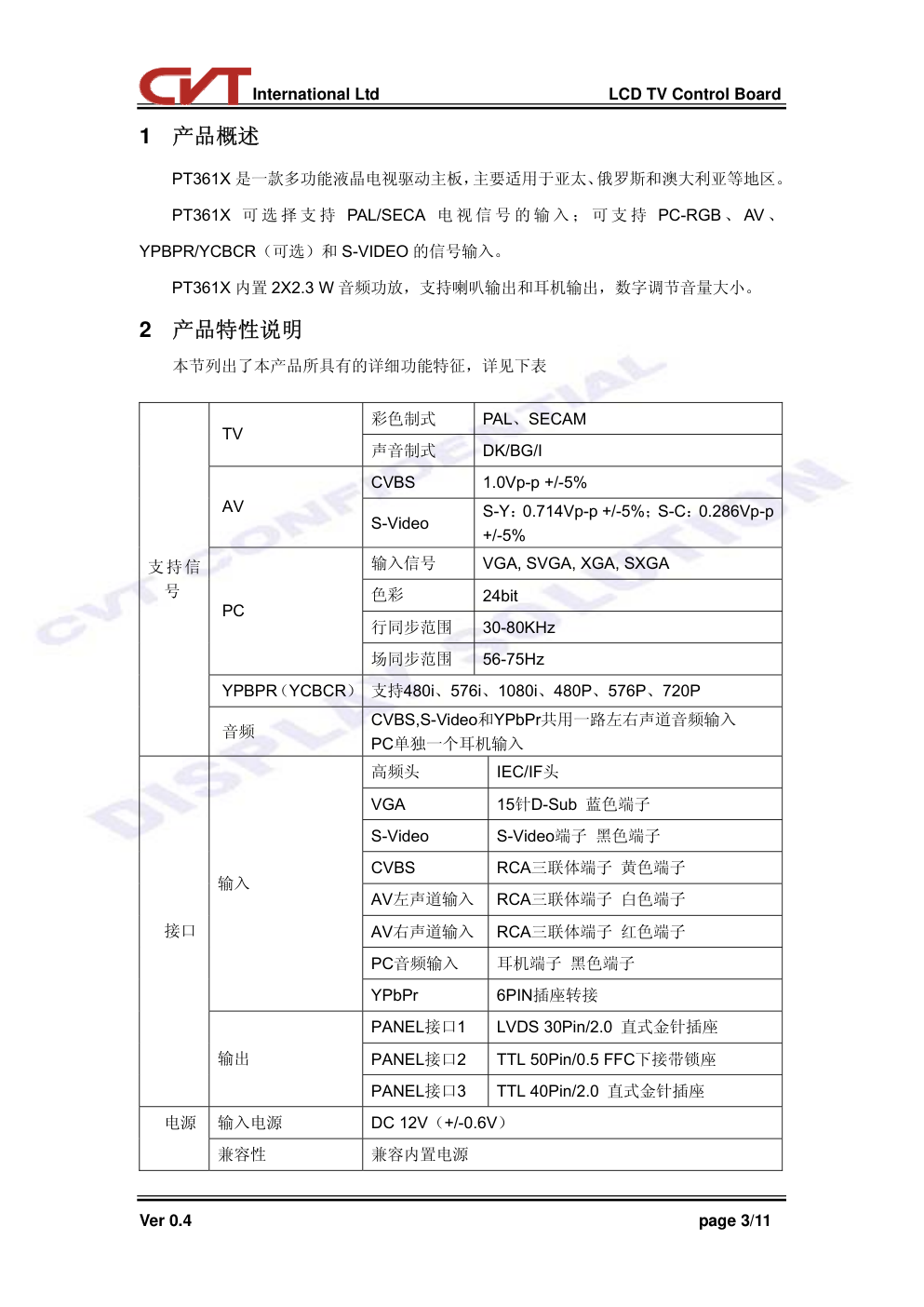

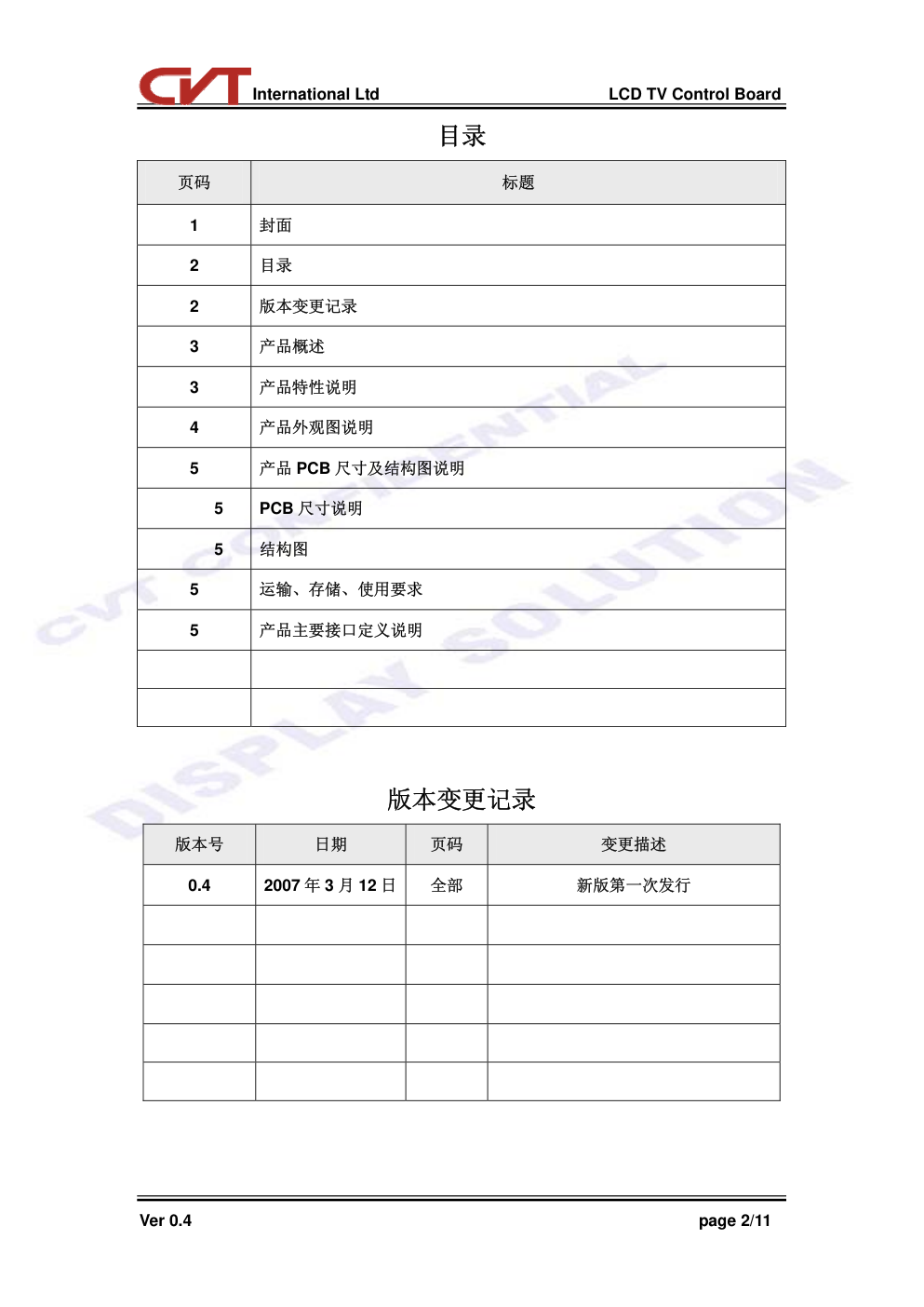

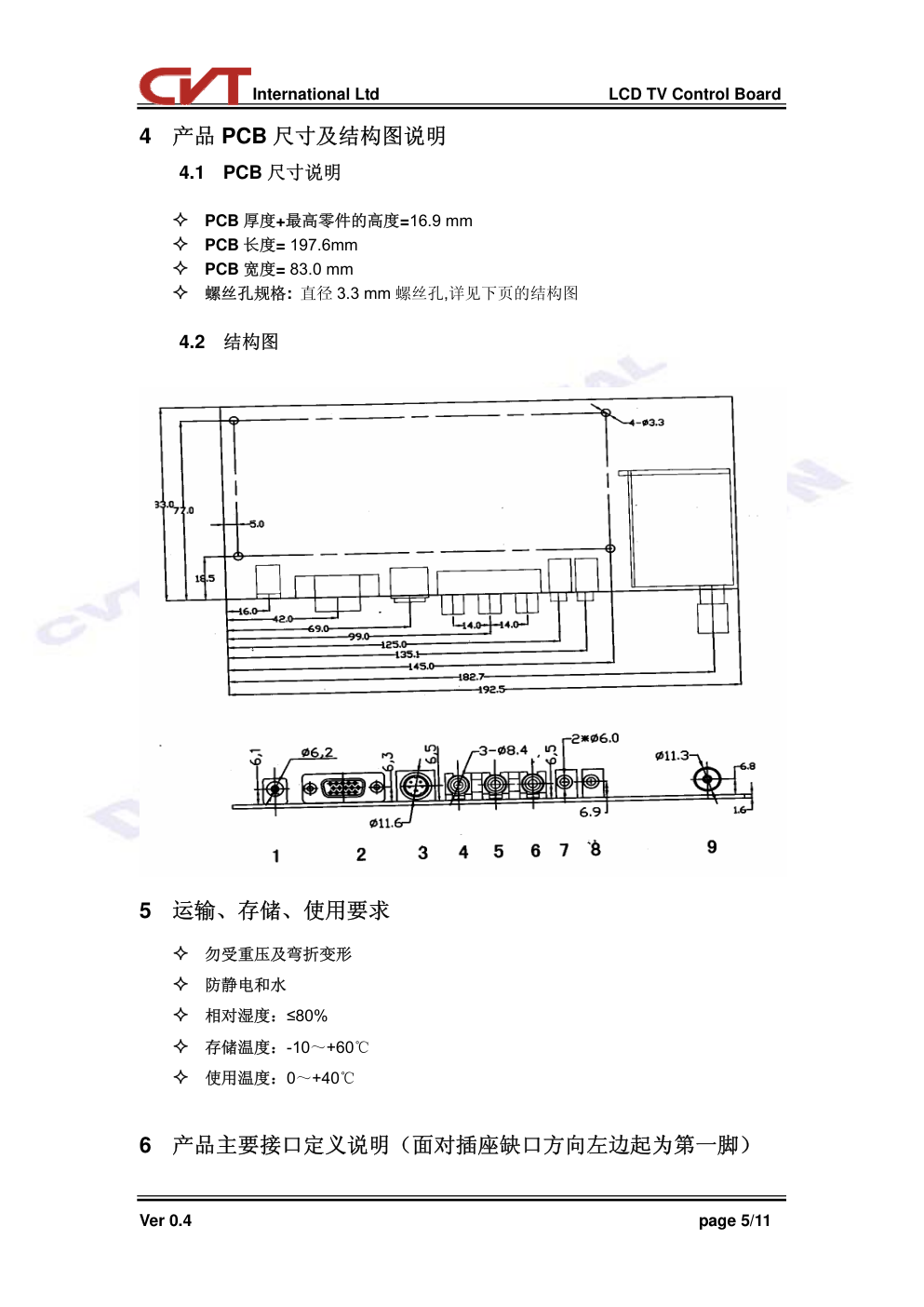

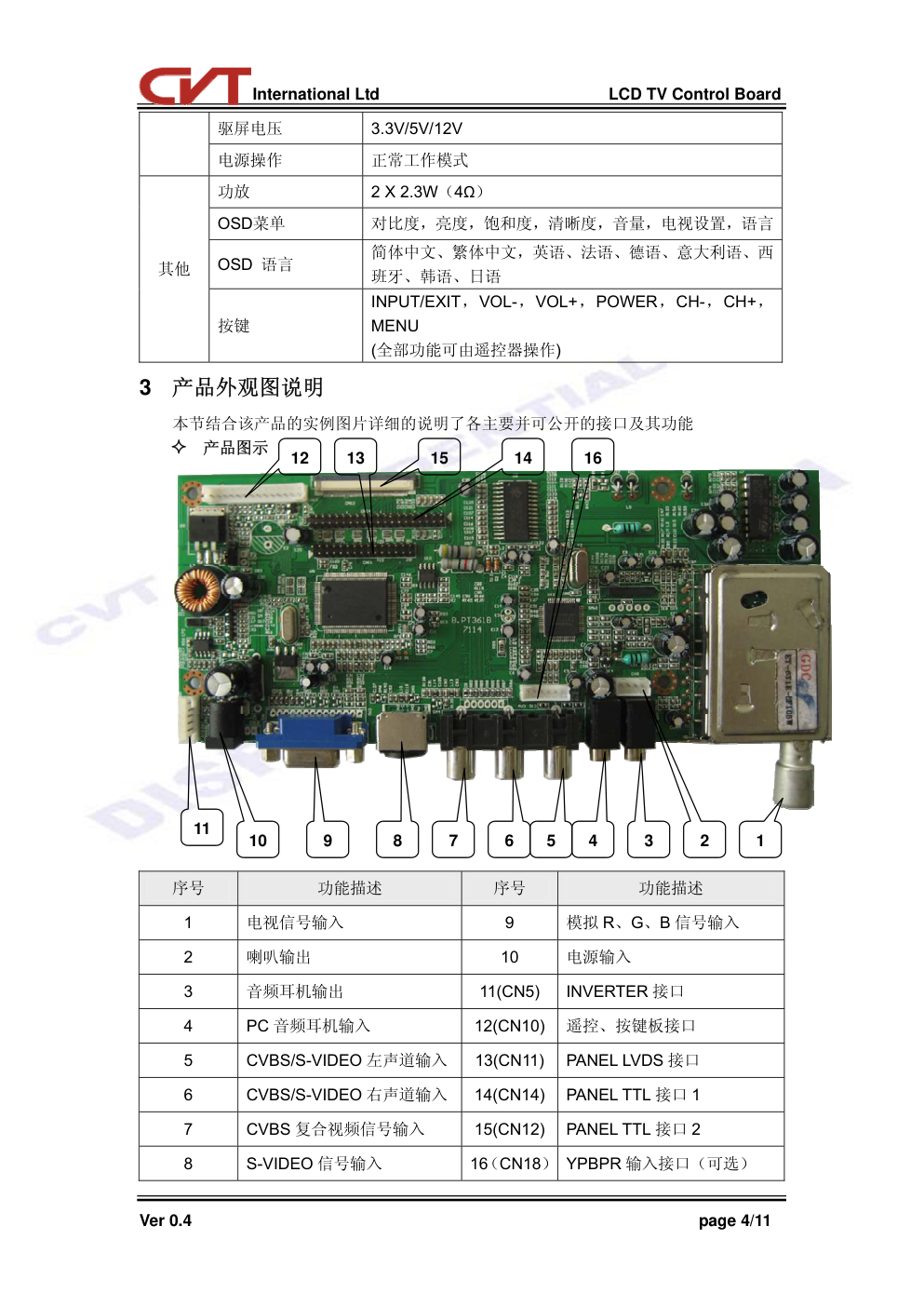

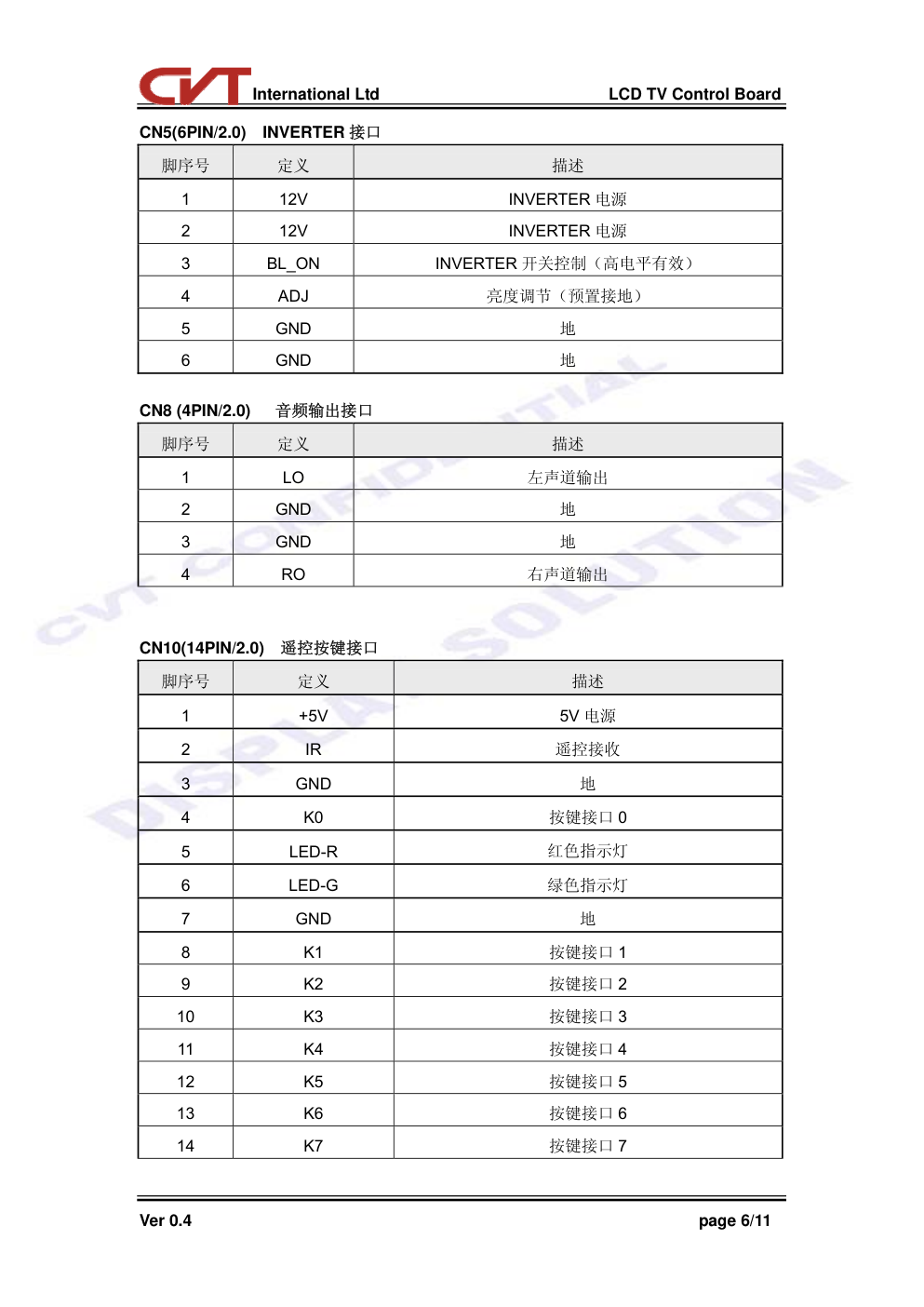

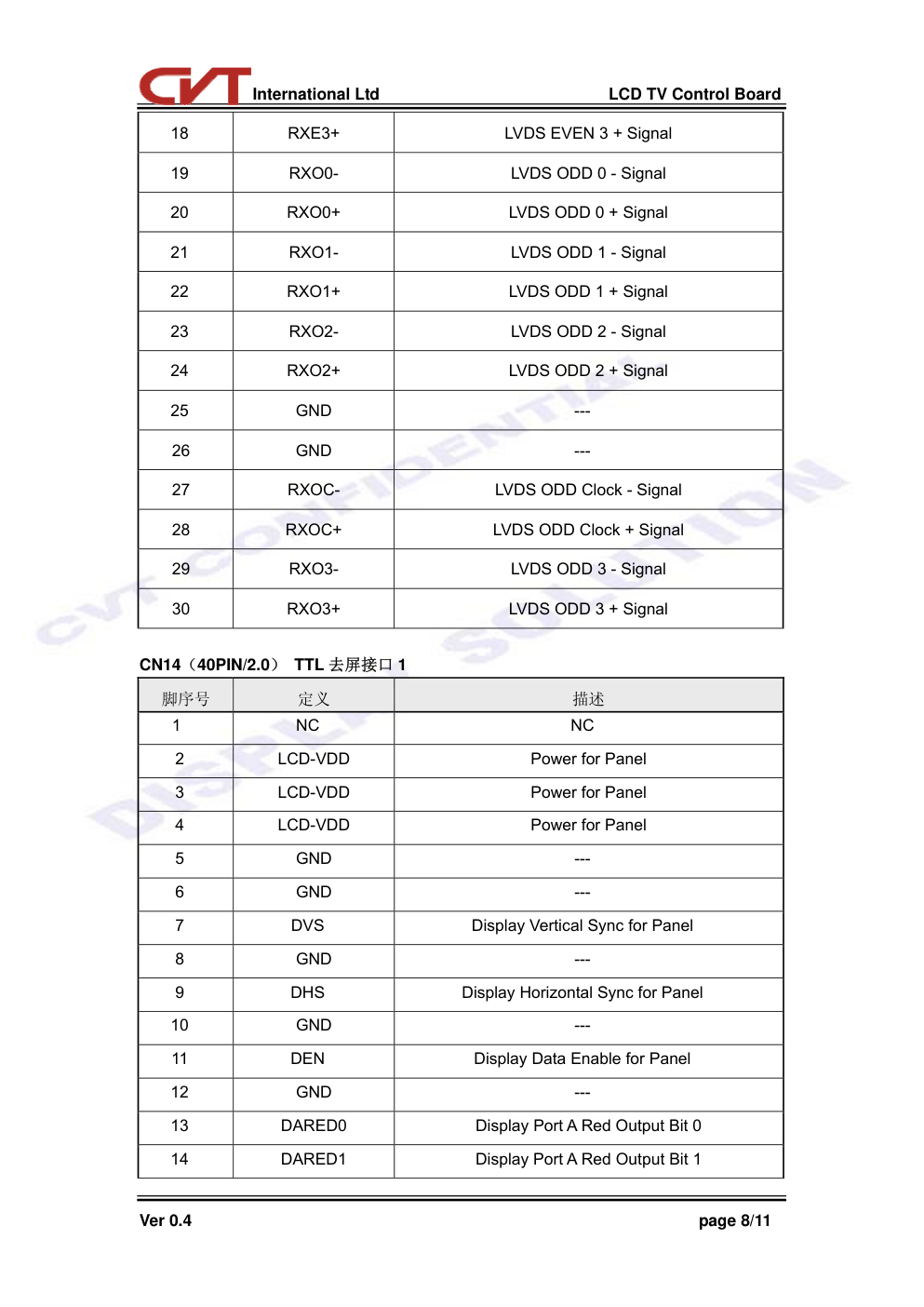

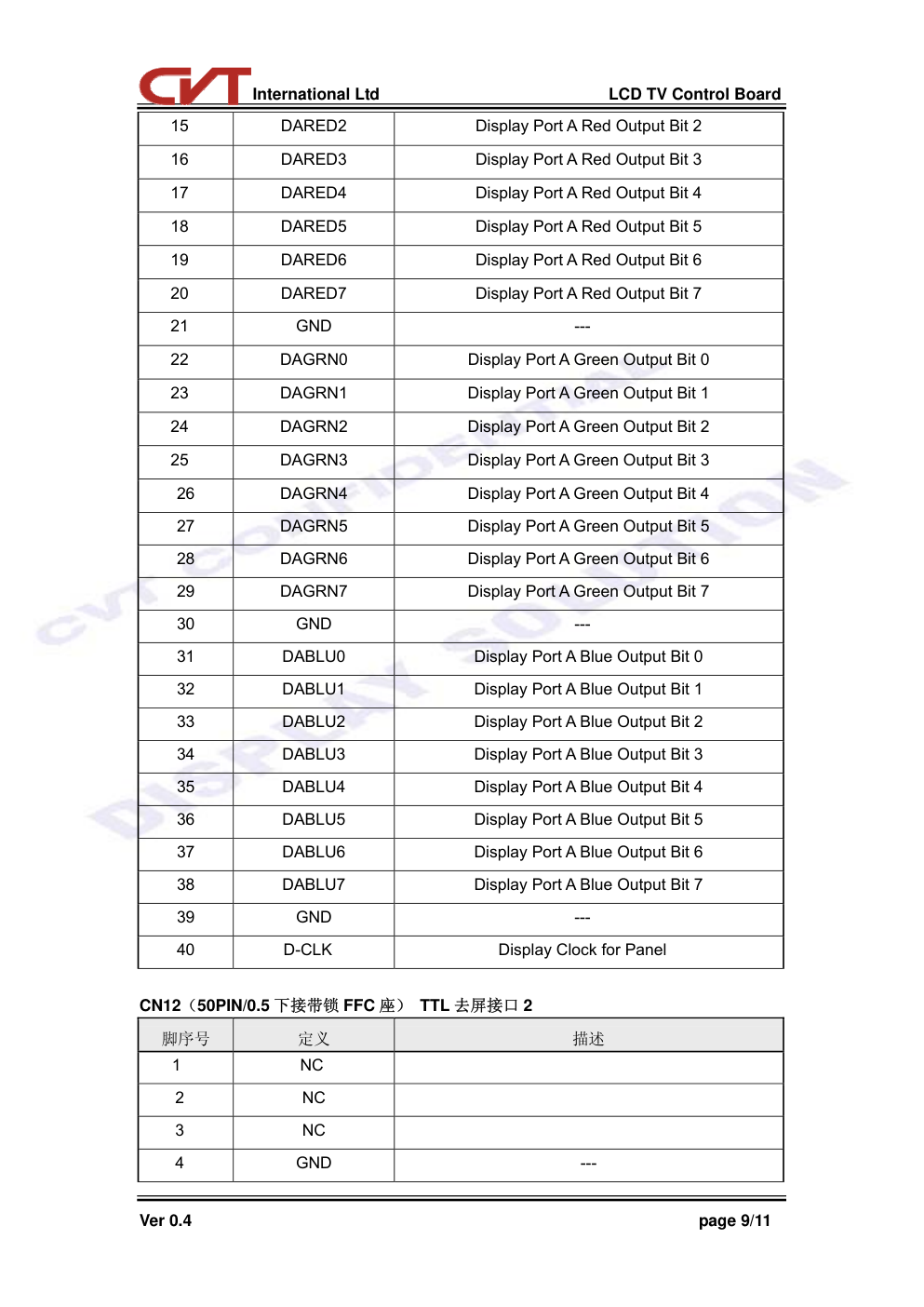

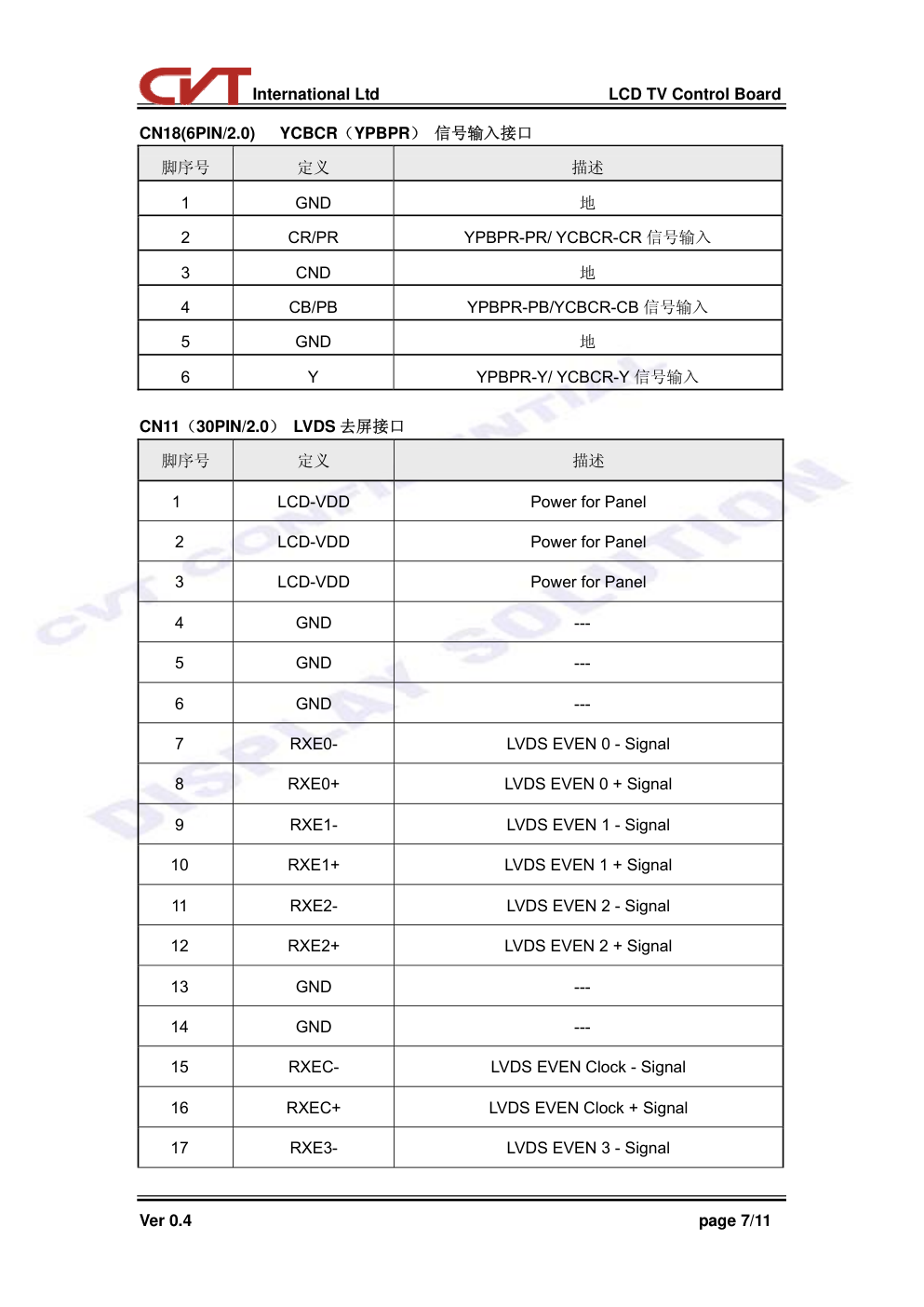

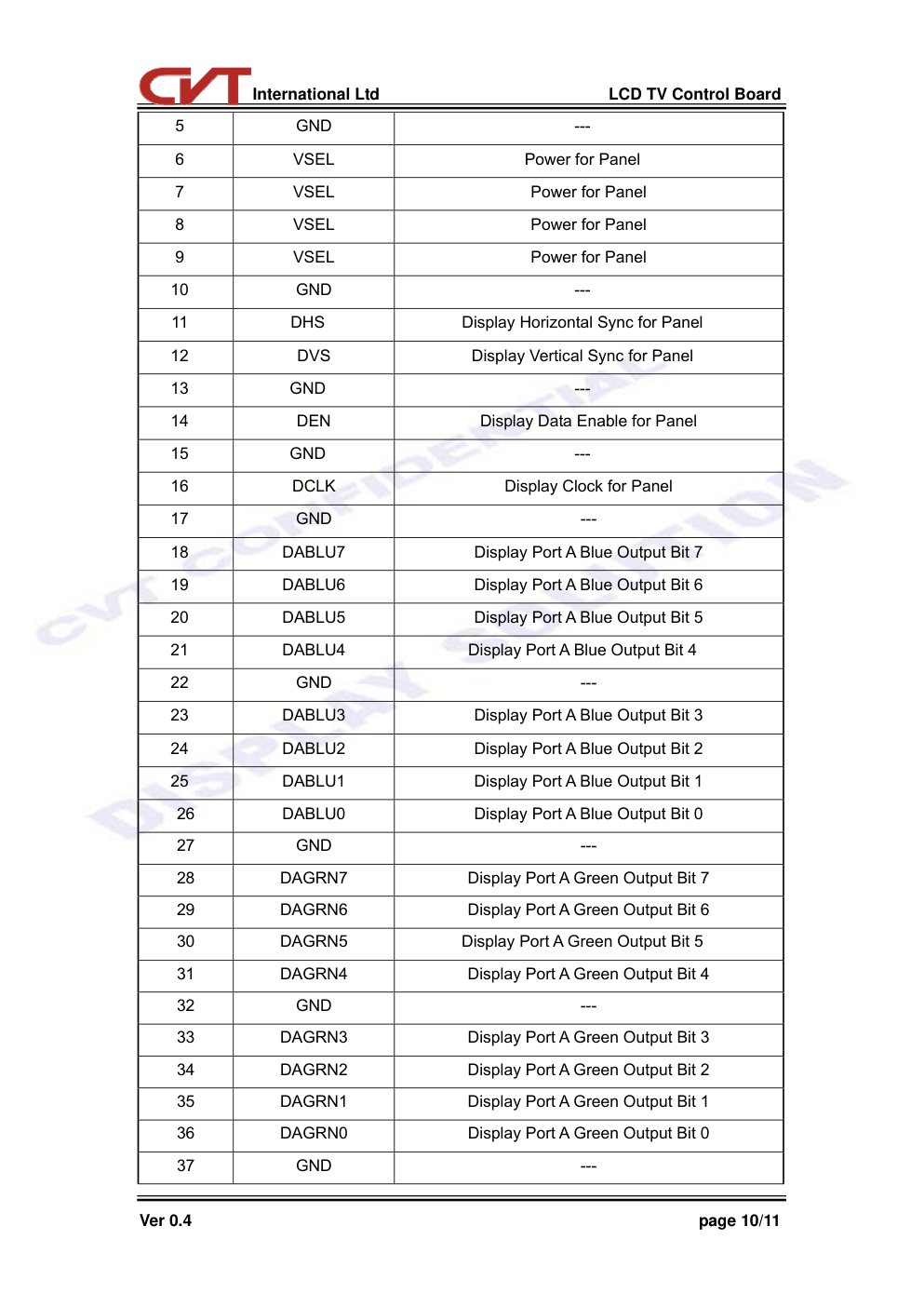

International Ltd LCD TV Control Board Ver 0.4 page 2/11 目录 页码 标题 1 封面 2 目录 2 版本变更记录 3 产品概述 3 产品特性说明 4 产品外观图说明 5 产品 PCB 尺寸及结构图说明 5 PCB 尺寸说明 5 结构图 5 运输、存储、使用要求 5 产品主要接口定义说明 版本变更记录 版本号 日期 页码 变更描述 0.4 2007 年 3 月 12 日 全部 新版第一次发行 International Ltd LCD TV Control Board Ver 0.4 page 3/11 1 产品概述 PT361X 是一款多功能液晶电视驱动主板，主要适用于亚太、俄罗斯和澳大利亚等地区。 PT361X 可 选 择 支 持 PAL/SECA 电 视 信 号 的 输 入 ； 可 支 持 PC-RGB 、 AV 、 YPBPR/YCBCR（可选）和 S-VIDEO 的信号输入。 PT361X 内置 2X2.3 W 音频功放，支持喇叭输出和耳机输出，数字调节音量大小。 2 产品特性说明 本节列出了本产品所具有的详细功能特征，详见下表 彩色制式 PAL、SECAM TV 声音制式 DK/BG/I CVBS 1.0Vp-p +/-5% AV S-Video S-Y：0.714Vp-p +/-5%；S-C：0.286Vp-p +/-5% 输入信号 VGA, SVGA, XGA, SXGA 色彩 24bit 行同步范围 30-80KHz PC 场同步范围 56-75Hz YPBPR（YCBCR） 支持480i、576i、1080i、480P、576P、720P 支持信 号 音频 CVBS,S-Video和YPbPr共用一路左右声道音频输入 PC单独一个耳机输入 高频头 IEC/IF头 VGA 15针D-Sub 蓝色端子 S-Video S-Video端子 黑色端子 CVBS RCA三联体端子 黄色端子 AV左声道输入 RCA三联体端子 白色端子 AV右声道输入 RCA三联体端子 红色端子 PC音频输入 耳机端子 黑色端子 输入 YPbPr 6PIN插座转接 PANEL接口1 LVDS 30Pin/2.0 直式金针插座 PANEL接口2 TTL 50Pin/0.5 FFC下接带锁座 接口 输出 PANEL接口3 TTL 40Pin/2.0 直式金针插座 输入电源 DC 12V（+/-0.6V） 电源 兼容性 兼容内置电源 International Ltd LCD TV Control Board Ver 0.4 page 4/11 驱屏电压 3.3V/5V/12V 电源操作 正常工作模式 功放 2 X 2.3W（4Ω） OSD菜单 对比度，亮度，饱和度，清晰度，音量，电视设置，语言 OSD 语言 简体中文、繁体中文，英语、法语、德语、意大利语、西 班牙、韩语、日语 其他 按键 INPUT/EXIT，VOL-，VOL+，POWER，CH-，CH+， MENU (全部功能可由遥控器操作) 3 产品外观图说明 本节结合该产品的实例图片详细的说明了各主要并可公开的接口及其功能 � 产品图示 序号 功能描述 序号 功能描述 1 电视信号输入 9 模拟 R、G、B 信号输入 2 喇叭输出 10 电源输入 3 音频耳机输出 11(CN5) INVERTER 接口 4 PC 音频耳机输入 12(CN10) 遥控、按键板接口 5 CVBS/S-VIDEO 左声道输入 13(CN11) PANEL LVDS 接口 6 CVBS/S-VIDEO 右声道输入 14(CN14) PANEL TTL 接口 1 7 CVBS 复合视频信号输入 15(CN12) PANEL TTL 接口 2 8 S-VIDEO 信号输入 16（CN18） YPBPR 输入接口（可选） 1 2 3 4 5 6 7 8 9 10 11 12 13 15 14 16 International Ltd LCD TV Control Board Ver 0.4 page 5/11 4 产品 PCB 尺寸及结构图说明 4.1 PCB 尺寸说明 � PCB 厚度+最高零件的高度=16.9 mm � PCB 长度= 197.6mm � PCB 宽度= 83.0 mm � 螺丝孔规格: 直径 3.3 mm 螺丝孔,详见下页的结构图 4.2 结构图 5 运输、存储、使用要求 � 勿受重压及弯折变形 � 防静电和水 � 相对湿度：≤80% � 存储温度：-10～+60℃ � 使用温度：0～+40℃ 6 产品主要接口定义说明（面对插座缺口方向左边起为第一脚） International Ltd LCD TV Control Board Ver 0.4 page 6/11 CN5(6PIN/2.0) INVERTER 接口 脚序号 定义 描述 1 12V INVERTER 电源 2 12V INVERTER 电源 3 BL_ON INVERTER 开关控制（高电平有效） 4 ADJ 亮度调节（预置接地） 5 GND 地 6 GND 地 CN8 (4PIN/2.0) 音频输出接口 脚序号 定义 描述 1 LO 左声道输出 2 GND 地 3 GND 地 4 RO 右声道输出 CN10(14PIN/2.0) 遥控按键接口 脚序号 定义 描述 1 +5V 5V 电源 2 IR 遥控接收 3 GND 地 4 K0 按键接口 0 5 LED-R 红色指示灯 6 LED-G 绿色指示灯 7 GND 地 8 K1 按键接口 1 9 K2 按键接口 2 10 K3 按键接口 3 11 K4 按键接口 4 12 K5 按键接口 5 13 K6 按键接口 6 14 K7 按键接口 7 International Ltd LCD TV Control Board Ver 0.4 page 7/11 CN18(6PIN/2.0) YCBCR（YPBPR） 信号输入接口 脚序号 定义 描述 1 GND 地 2 CR/PR YPBPR-PR/ YCBCR-CR 信号输入 3 CND 地 4 CB/PB YPBPR-PB/YCBCR-CB 信号输入 5 GND 地 6 Y YPBPR-Y/ YCBCR-Y 信号输入 CN11（30PIN/2.0） LVDS 去屏接口 脚序号 定义 描述 1 LCD-VDD Power for Panel 2 LCD-VDD Power for Panel 3 LCD-VDD Power for Panel 4 GND --- 5 GND --- 6 GND --- 7 RXE0- LVDS EVEN 0 - Signal 8 RXE0+ LVDS EVEN 0 + Signal 9 RXE1- LVDS EVEN 1 - Signal 10 RXE1+ LVDS EVEN 1 + Signal 11 RXE2- LVDS EVEN 2 - Signal 12 RXE2+ LVDS EVEN 2 + Signal 13 GND --- 14 GND --- 15 RXEC- LVDS EVEN Clock - Signal 16 RXEC+ LVDS EVEN Clock + Signal 17 RXE3- LVDS EVEN 3 - Signal International Ltd LCD TV Control Board Ver 0.4 page 8/11 18 RXE3+ LVDS EVEN 3 + Signal 19 RXO0- LVDS ODD 0 - Signal 20 RXO0+ LVDS ODD 0 + Signal 21 RXO1- LVDS ODD 1 - Signal 22 RXO1+ LVDS ODD 1 + Signal 23 RXO2- LVDS ODD 2 - Signal 24 RXO2+ LVDS ODD 2 + Signal 25 GND --- 26 GND --- 27 RXOC- LVDS ODD Clock - Signal 28 RXOC+ LVDS ODD Clock + Signal 29 RXO3- LVDS ODD 3 - Signal 30 RXO3+ LVDS ODD 3 + Signal CN14（40PIN/2.0） TTL 去屏接口 1 脚序号 定义 描述 1 NC NC 2 LCD-VDD Power for Panel 3 LCD-VDD Power for Panel 4 LCD-VDD Power for Panel 5 GND --- 6 GND --- 7 DVS Display Vertical Sync for Panel 8 GND --- 9 DHS Display Horizontal Sync for Panel 10 GND --- 11 DEN Display Data Enable for Panel 12 GND --- 13 DARED0 Display Port A Red Output Bit 0 14 DARED1 Display Port A Red Output Bit 1 International Ltd LCD TV Control Board Ver 0.4 page 9/11 15 DARED2 Display Port A Red Output Bit 2 16 DARED3 Display Port A Red Output Bit 3 17 DARED4 Display Port A Red Output Bit 4 18 DARED5 Display Port A Red Output Bit 5 19 DARED6 Display Port A Red Output Bit 6 20 DARED7 Display Port A Red Output Bit 7 21 GND --- 22 DAGRN0 Display Port A Green Output Bit 0 23 DAGRN1 Display Port A Green Output Bit 1 24 DAGRN2 Display Port A Green Output Bit 2 25 DAGRN3 Display Port A Green Output Bit 3 26 DAGRN4 Display Port A Green Output Bit 4 27 DAGRN5 Display Port A Green Output Bit 5 28 DAGRN6 Display Port A Green Output Bit 6 29 DAGRN7 Display Port A Green Output Bit 7 30 GND --- 31 DABLU0 Display Port A Blue Output Bit 0 32 DABLU1 Display Port A Blue Output Bit 1 33 DABLU2 Display Port A Blue Output Bit 2 34 DABLU3 Display Port A Blue Output Bit 3 35 DABLU4 Display Port A Blue Output Bit 4 36 DABLU5 Display Port A Blue Output Bit 5 37 DABLU6 Display Port A Blue Output Bit 6 38 DABLU7 Display Port A Blue Output Bit 7 39 GND --- 40 D-CLK Display Clock for Panel CN12（50PIN/0.5 下接带锁 FFC 座） TTL 去屏接口 2 脚序号 定义 描述 1 NC 2 NC 3 NC 4 GND --- International Ltd LCD TV Control Board Ver 0.4 page 10/11 5 GND --- 6 VSEL Power for Panel 7 VSEL Power for Panel 8 VSEL Power for Panel 9 VSEL Power for Panel 10 GND --- 11 DHS Display Horizontal Sync for Panel 12 DVS Display Vertical Sync for Panel 13 GND --- 14 DEN Display Data Enable for Panel 15 GND --- 16 DCLK Display Clock for Panel 17 GND --- 18 DABLU7 Display Port A Blue Output Bit 7 19 DABLU6 Display Port A Blue Output Bit 6 20 DABLU5 Display Port A Blue Output Bit 5 21 DABLU4 Display Port A Blue Output Bit 4 22 GND --- 23 DABLU3 Display Port A Blue Output Bit 3 24 DABLU2 Display Port A Blue Output Bit 2 25 DABLU1 Display Port A Blue Output Bit 1 26 DABLU0 Display Port A Blue Output Bit 0 27 GND --- 28 DAGRN7 Display Port A Green Output Bit 7 29 DAGRN6 Display Port A Green Output Bit 6 30 DAGRN5 Display Port A Green Output Bit 5 31 DAGRN4 Display Port A Green Output Bit 4 32 GND --- 33 DAGRN3 Display Port A Green Output Bit 3 34 DAGRN2 Display Port A Green Output Bit 2 35 DAGRN1 Display Port A Green Output Bit 1 36 DAGRN0 Display Port A Green Output Bit 0 37 GND --- International Ltd LCD TV Control Board Ver 0.4 page 11/11 38 DARED7 Display Port A Red Output Bit 7 39 DARED6 Display Port A Red Output Bit 6 40 DARED5 Display Port A Red Output Bit 5 41 DARED4 Display Port A Red Output Bit 4 42 GND --- 43 DARED3 Display Port A Red Output Bit 3 44 DARED2 Display Port A Red Output Bit 2 45 DARED1 D Display Port A Red Output Bit 1 46 DARED0 D Display Port A Red Output Bit 0 47 GND --- 48 GND --- 49 NC NC 50 NC NC
