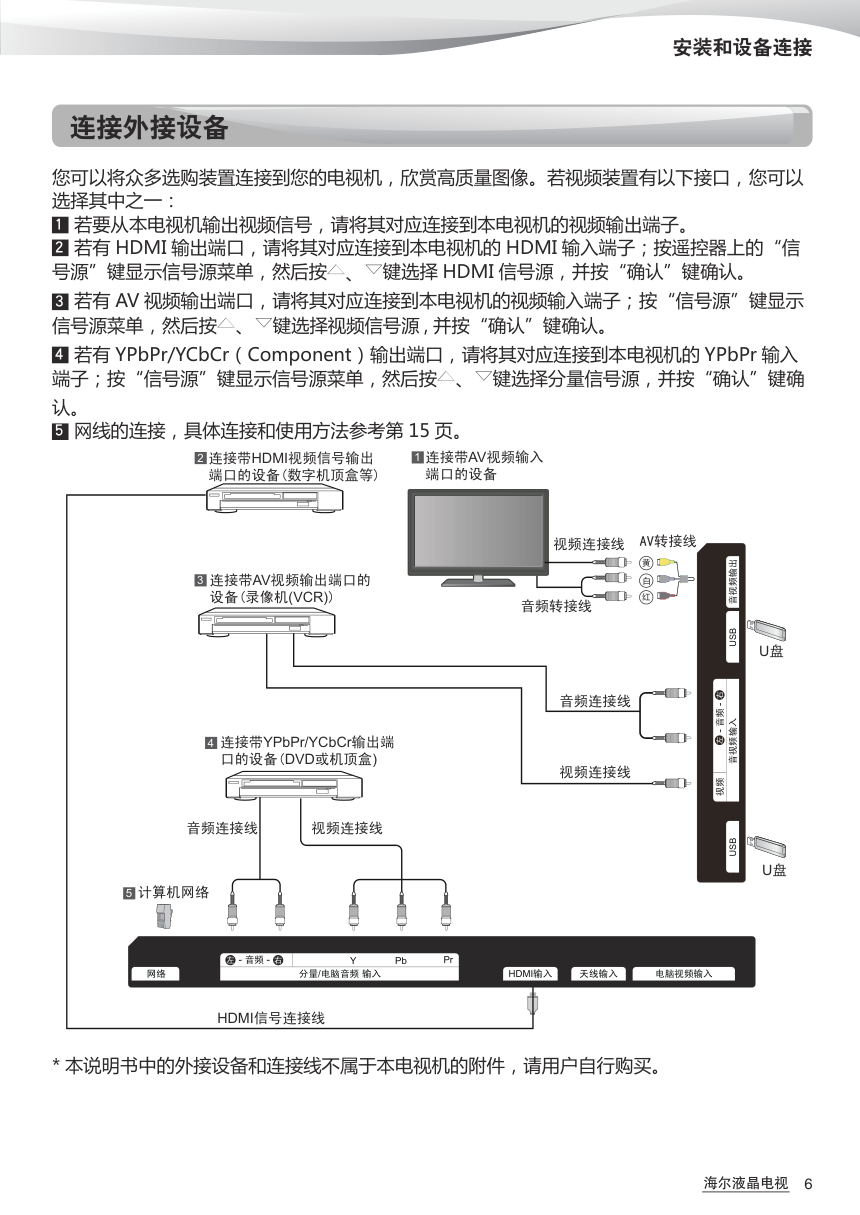

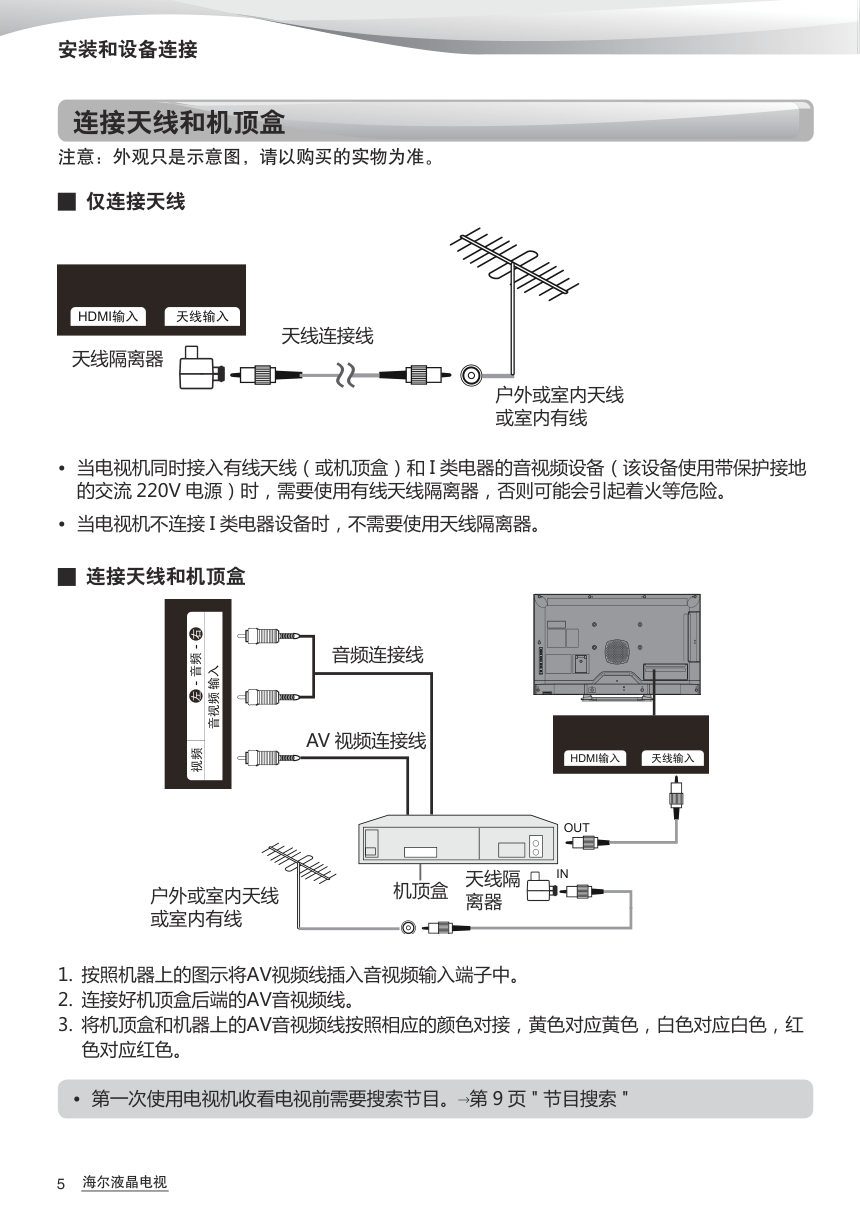

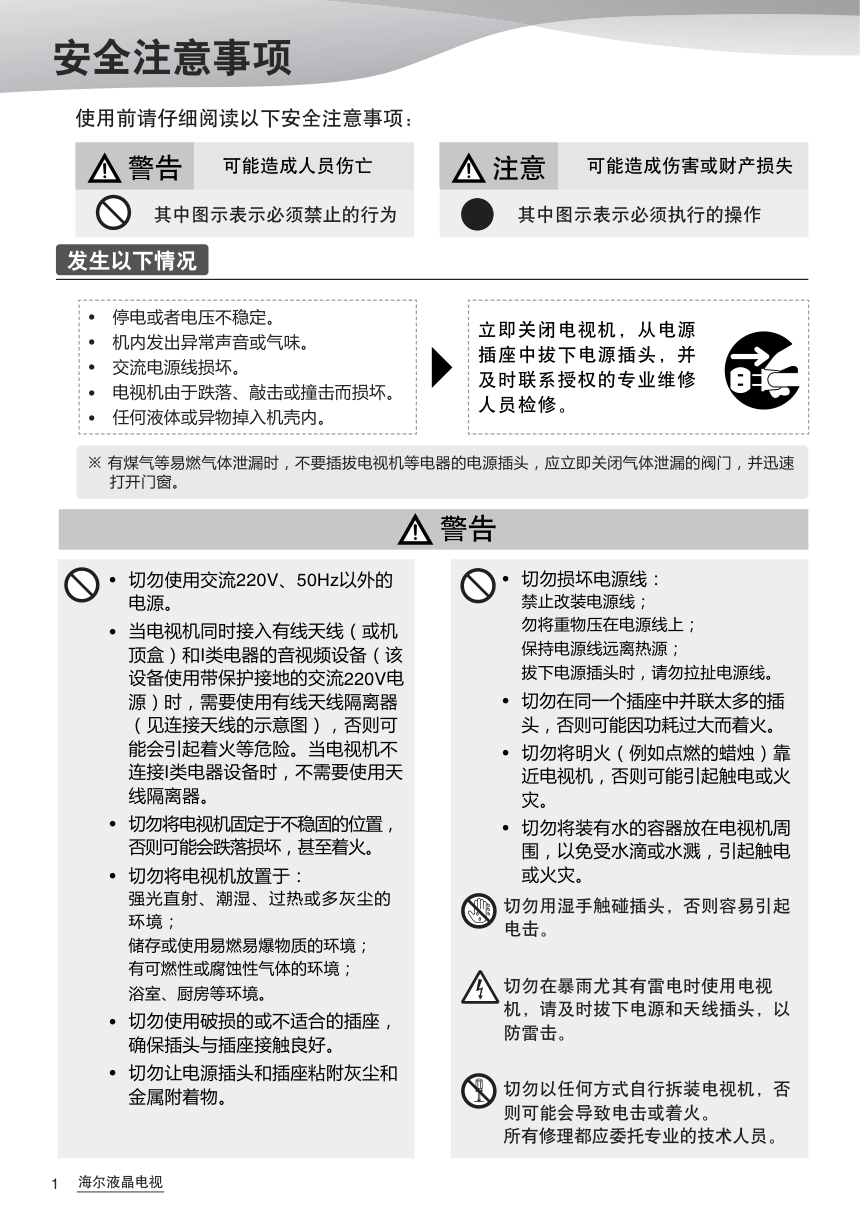

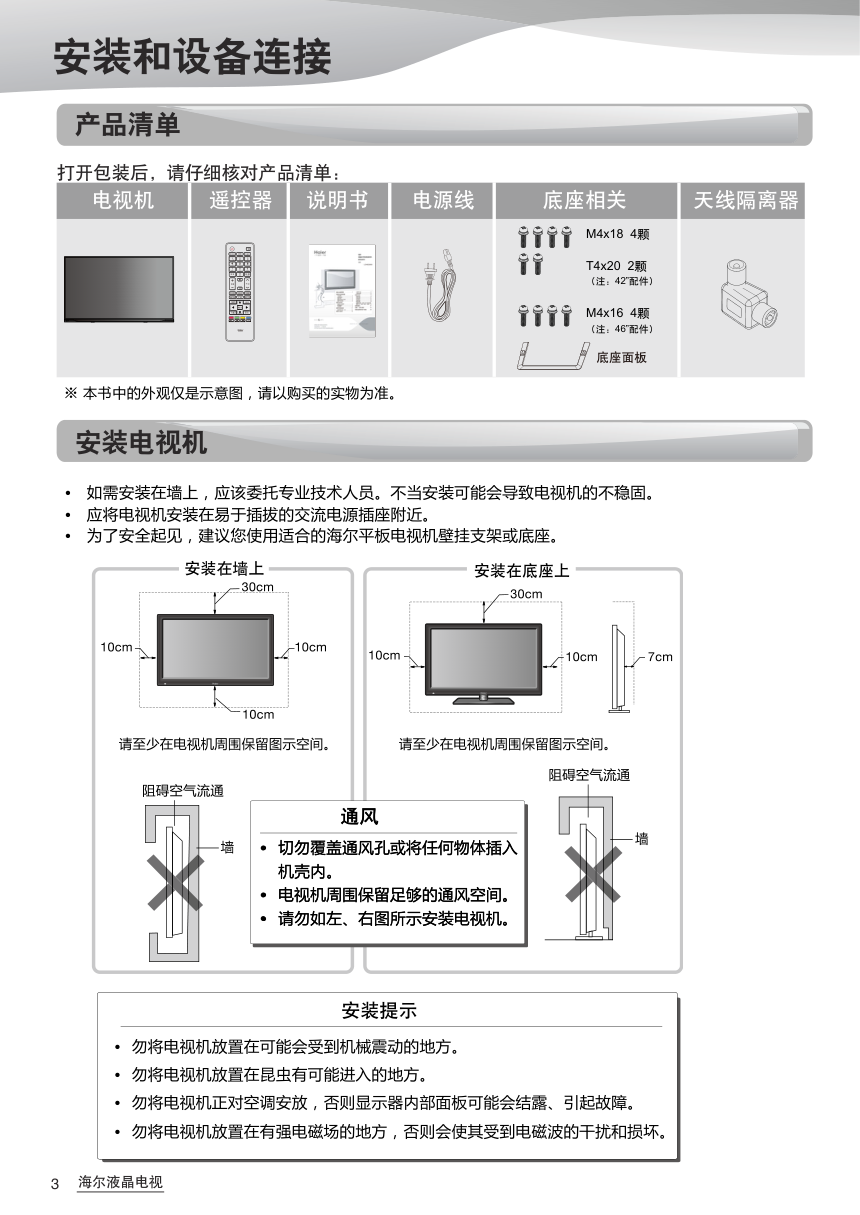

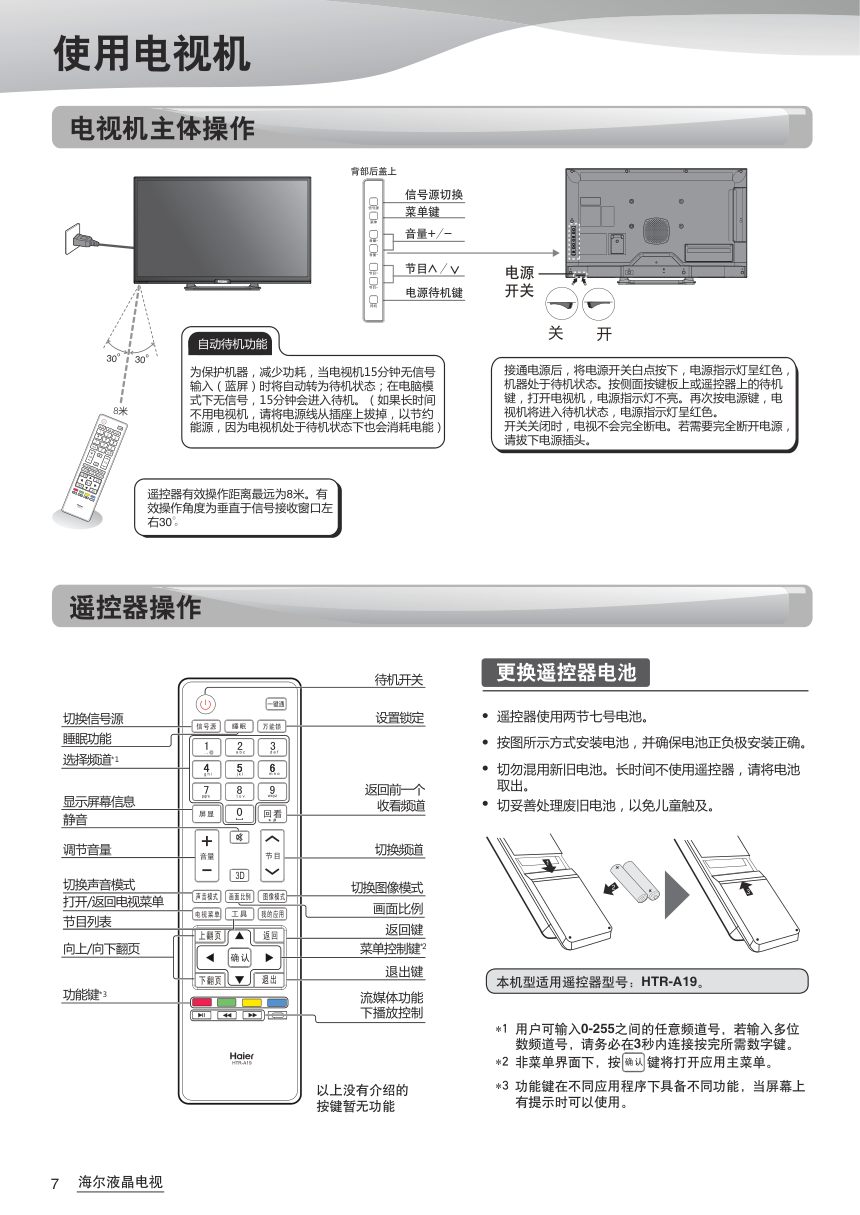

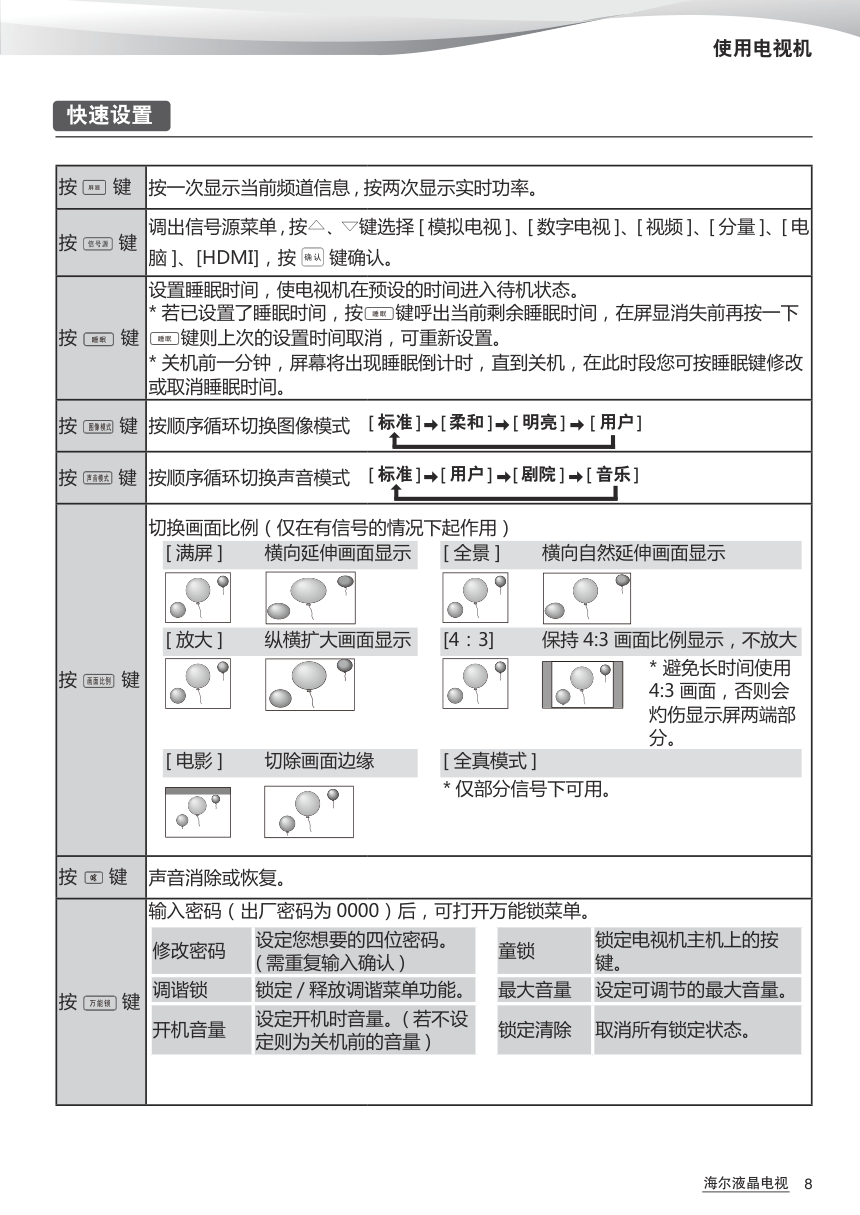

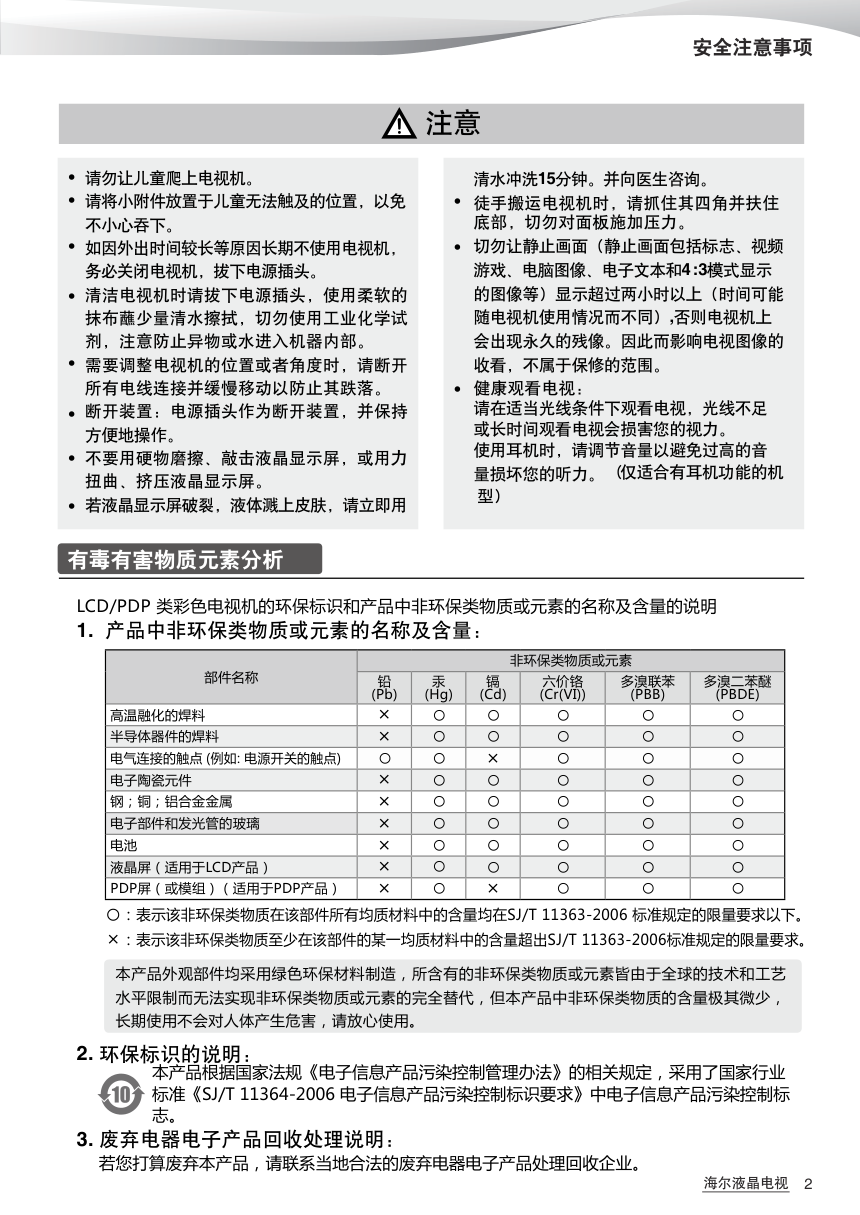

使用前请仔细阅读本说明书 本公司保留说明书解释权 产品外观请以实物为准 阅后请与发票一并妥善保存 如遇产品技术或软件升级，恕不另行通知 本产品只适合在中国大陆销售和使用 LED42Z500 LE42B7000 42DU3100H 42DU3200H LE46G3000 安全注意事项������� 1 安装和设备连接 产品清单 �������������������������� 3 安装电视机 ���������������������� 3 底座安装 �������������������������� 4 连接天线和机顶盒 ��������� 5 连接外接设备 ����������������� 6 使用电视机 电视机主体操作 ������������� 7 遥控器操作 ���������������������� 7 节目搜索 �������������������������� 9 使用电视菜单������ 12 电视菜单设定一览 �������12 使用主菜单�������� 14 主菜单介绍 �������������������14 主菜单项目 �������������������14 高级功能����������� 15 网络连接 �����������������������15 网络设置 �����������������������17 应用商店 �����������������������18 连接电脑 �����������������������20 画面调整 �����������������������20 流媒体功能（使用 USB 存储设备播放文本 / 音 乐 / 图片 / 电影） �������21 疑难解答����������� 23 规格 � 技术参数���� 24 保修说明和用户须知 25 型号： 1 海尔液晶电视 ����������������� �� �������� �� ����������� ������������� ������������� ������ ���������� • ������������ • �������� • ����������������� • ������������� • � ����������� ����������� ����������� ����� � �������������������������������������������� ����� �� �� • ����220V�50Hz��� ��� ��������������� • ����I����������� ������������220V� ��������������� ��������������� ��������������� ��I������������� ����� ���������������� • ��������������� ���������� • ��������������� ��� ��������������� �������������� ��������� ��������������� • ������������ ��������������� • ������ �������� • �������� ����������� ���������� ���������������� ��������������� • ��������������� ��������������� • ��������������� �� ��������������� • ��������������� ���� ���������������� ��� ��������������� ���������������� ���� ���������������� ������������� � ���������������� 安全注意事项 海尔液晶电视 2 本产品外观部件均采用绿色环保材料制造，所含有的非环保类物质或元素皆由于全球的技术和工艺 水平限制而无法实现非环保类物质或元素的完全替代，但本产品中非环保类物质的含量极其微少， 长期使用不会对人体产生危害，请放心使用。 有毒有害物质元素分析 LCD/PDP 类彩色电视机的环保标识和产品中非环保类物质或元素的名称及含量的说明 1. 产品中非环保类物质或元素的名称及含量： 部件名称 非环保类物质或元素 铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 高温融化的焊料 ╳ 〇 〇 〇 〇 〇 半导体器件的焊料 ╳ 〇 〇 〇 〇 〇 电气连接的触点 (例如: 电源开关的触点) 〇 〇 ╳ 〇 〇 〇 电子陶瓷元件 ╳ 〇 〇 〇 〇 〇 钢；铜；铝合金金属 ╳ 〇 〇 〇 〇 〇 电子部件和发光管的玻璃 ╳ 〇 〇 〇 〇 〇 电池 ╳ 〇 〇 〇 〇 〇 液晶屏（适用于LCD产品） 〇 〇 〇 〇 PDP屏（或模组）（适用于PDP产品） ╳ 〇 ╳ 〇 ╳ 〇 〇 〇 〇 ：表示该非环保类物质在该部件所有均质材料中的含量均在SJ/T 11363-2006 标准规定的限量要求以下。 ╳ ：表示该非环保类物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006标准规定的限量要求。 2. 环保标识的说明： 3. 废弃电器电子产品回收处理说明： 本产品根据国家法规《电子信息产品污染控制管理办法》的相关规定，采用了国家行业 若您打算废弃本产品，请联系当地合法的废弃电器电子产品处理回收企业。 标准《SJ/T 11364-2006 电子信息产品污染控制标识要求》中电子信息产品污染控制标 志。 请勿让儿童爬上电视机。 • 请将小附件放置于儿童无法触及的位置，以免 • 不小心吞下。 如因外出时间较长等原因长期不使用电视机， • 务必关闭电视机，拔下电源插头。 清洁电视机时请拔下电源插头，使用柔软的 • 抹布蘸少量清水擦拭，切勿使用工业化学试 剂，注意防止异物或水进入机器内部。 需要调整电视机的位置或者角度时，请断开 • • 所有电线连接并缓慢移动以防止其跌落。 不要用硬物磨擦、敲击液晶显示屏，或用 断开装置：电源插头作为断开装置，并保持 • 力 扭曲、挤压液晶显示屏。 若液晶显示屏破裂，液体溅上皮肤，请立即用 • 清水冲洗15分钟。并向医生咨询。 徒手搬运电视机时，请抓住其四角并扶住 • 底部，切勿对面板施加压力。 切勿让静止画面（静止画面包括标志、视频 • 游戏、电脑图像、电子文本和4 : 3模式显示 的图像等）显示超过两小时以上（时间可能 随电视机使用情况而不同）,否则电视机上 会出现永久的残像。因此而影响电视图像的 收看，不属于保修的范围。 健康观看电视： • 请在适当光线条件下观看电视，光线不足 或长时间观看电视会损害您的视力。 使用耳机时，请调节音量以避免过高的音 量损坏您的听力。（仅适合有耳机功能的机 方便地操作。 型） �� 安全注意事项 3 海尔液晶电视 产品清单 安装电视机 打开包装后，请仔细核对产品清单： M4x16 4颗 T4x20 2颗 （注：42”配件） （注：46”配件） 遥控器 电视机 说明书 底座相关 天线隔离器 电源线 ※ 本书中的外观仅是示意图，请以购买的实物为准。 M4x18 4颗 底座面板 屏显 睡眠 万 一键通 能锁 回看 信号源 3D 退出 返回 上翻页 下翻页 确认 我的应用 电视菜单 节目 1 4 . , @ g h i pqrs 2 5 a b c j k l t u v 3 6 d e f m n o 4 7 5 8 0 6 9 wxyz 声音模式 图 画面比例 像模式 工具 HTR-A19 # * 音量 通风 切勿覆盖通风孔或将任何物体插入 • 机壳内。 电视机周围保留足够的通风空间。 • 请勿如左、右图所示安装电视机。 • 安装提示 勿将电视机放置在可能会受到机械震动的地方。 • 勿将电视机放置在昆虫有可能进入的地方。 • 勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。 • 勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。 • 应将电视机安装在易于插拔的交流电源插座附近。 • 如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。 • 为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。 • 安装和设备连接 海尔液晶电视 4 安装和设备连接 底座安装 本书中的机器造型图示仅以 42 寸为例 底座安装方法： 断开电视机的所有线缆连接。 将电视机面朝下轻轻放在铺有较厚软布的 稳定台面上。 将底座轻轻套入电视机支撑架，并用附带 的四颗机械牙螺丝锁定。 防倾倒安全说明： ( 仅适用于 LED42Z500,LE42B7000,42DU310 0H,42DU3200H) 为预防本产品因人为因素掉落而造成伤害，应 使用防倾倒辅助螺丝孔做固定加强，固定方式 如下： 操作前，应在稳定的桌面上用螺丝锁付固定（建 议尺寸：T4x20）。 说明：右图仅供参考，机器造型请以购买的实 物为准。 警告 : 为防止伤害，必须按安装说明书的规定 将设备牢固地固定在桌子上。 前框保护膜去除说明： 保护膜撕到右图箭头位置时，向上将保护膜拉 出。 1 2 3 5 海尔液晶电视 安装和设备连接 连接天线和机顶盒 注意：外观只是示意图，请以购买的实物为准。 仅连接天线 HDMI输入 天线输入 电脑视频输入 天线隔离器 天线连接线 户外或室内天线 或室内有线 • 当电视机同时接入有线天线（或机顶盒）和 I 类电器的音视频设备（该设备使用带保护接地 的交流 220V 电源）时，需要使用有线天线隔离器，否则可能会引起着火等危险。 • 当电视机不连接 I 类电器设备时，不需要使用天线隔离器。 连接天线和机顶盒 网络 HDMI输入 天线输入 - 音频 - Y/视频 Pb Pr 分量/音视频2/电脑音频 输入 右 左 IN OUT USB 视频 左 - 音频 - 右 音视频 输入 AV 视频连接线 户外或室内天线 或室内有线 音频连接线 天线隔 离器 机顶盒 1� 按照机器上的图示将AV视频线插入音视频输入端子中。 2� 连接好机顶盒后端的AV音视频线。 3� 将机顶盒和机器上的AV音视频线按照相应的颜色对接，黄色对应黄色，白色对应白色，红 色对应红色。 • 第一次使用电视机收看电视前需要搜索节目。→第 9 页 " 节目搜索 " 海尔液晶电视 6 连接外接设备 您可以将众多选购装置连接到您的电视机，欣赏高质量图像。若视频装置有以下接口，您可以 选择其中之一： 1 若要从本电视机输出视频信号，请将其对应连接到本电视机的视频输出端子。 2 若有 HDMI 输出端口，请将其对应连接到本电视机的 HDMI 输入端子；按遥控器上的“信 号源”键显示信号源菜单，然后按 、 键选择 HDMI 信号源，并按“确认”键确认。 3 若有 AV 视频输出端口，请将其对应连接到本电视机的视频输入端子；按“信号源”键显示 信号源菜单，然后按 、 键选择视频信号源 , 并按“确认”键确认。 4 若有 YPbPr/YCbCr（Component）输出端口，请将其对应连接到本电视机的 YPbPr 输入 端子；按“信号源”键显示信号源菜单，然后按 、 键选择分量信号源，并按“确认”键确 认。 5 网线的连接，具体连接和使用方法参考第 15 页。 连接带AV视频输入 端口的设备 1 连接带HDMI视频信号输出 端口的设备(数字机顶盒等) 2 连接带AV视频输出端口的 设备(录像机(VCR)) 3 5 视频连接线 音频连接线 视频连接线 视频连接线 音频转接线 音频连接线 AV转接线 HDMI信号连接线 计算机网络 连接带YPbPr/YCbCr输出端 口的设备(DVD或机顶盒) 4 U盘 U盘 红 黄 白 USB 视频 USB 音视频输出 左 - 音频 - 右 音视频输入 网络 HDMI输入 天线输入 电脑视频输入 - 音频 - Y Pb Pr 分量/电脑音频 输入 右 左 * 本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。 安装和设备连接 7 海尔液晶电视 遥控器操作 背部后盖上 为保护机器，减少功耗，当电视机15分钟无信号 输入（蓝屏）时将自动转为待机状态；在电脑模 式下无信号，15分钟会进入待机。（如果长时间 不用电视机，请将电源线从插座上拔掉，以节约 能源，因为电视机处于待机状态下也会消耗电能） 自动待机功能 遥控器有效操作距离最远为8米。有 效操作角度为垂直于信号接收窗口左 右30 。 接通电源后，将电源开关白点按下，电源指示灯呈红色， 机器处于待机状态。按侧面按键板上或遥控器上的待机 键，打开电视机，电源指示灯不亮。再次按电源键，电 视机将进入待机状态，电源指示灯呈红色。 开关关闭时，电视不会完全断电。若需要完全断开电源， 请拔下电源插头。 屏显 睡眠 万 一键通 能锁 回看 信号源 3D 退出 返回 上翻页 下翻页 确认 我的应用 电视菜单 节目 1 4 . , @ g h i pqrs 2 5 a b c j k l t u v 3 6 d e f m n o 4 7 5 8 0 6 9 wxyz 声音模式 图 画面比例 像模式 工具 HTR-A19 # * 音量 电源 开关 开 关 音量+/- 节目 / 信号源切换 菜单键 电源待机键 屏显 睡眠 万 一键通 能锁 回看 信号源 3D 退出 返回 上翻页 下翻页 确认 我的应用 电视菜单 节目 1 4 . , @ g h i pqrs 2 5 a b c j k l t u v 3 6 d e f m n o 4 7 5 8 0 6 9 wxyz 声音模式 图 画面比例 像模式 工具 HTR-A19 # * 音量 遥控器使用两节七号电池。 按图所示方式安装电池，并确保电池正负极安装正确。 切勿混用新旧电池。长时间不使用遥控器，请将电池 取出。 切妥善处理废旧电池，以免儿童触及。 本机型适用遥控器型号：HTR-A19。 *1 用户可输入0-255之间的任意频道号，若输入多位 数频道号，请务必在3秒内连接按完所需数字键。 *3 功能键在不同应用程序下具备不同功能，当屏幕上 有提示时可以使用。 以上没有介绍的 按键暂无功能 *2 非菜单界面下，按 键将打开应用主菜单。 1 2 3 待机开关 返回前一个 收看频道 设置锁定 切换图像模式 返回键 画面比例 退出键 流媒体功能 下播放控制 菜单控制键* 2 切换频道 选择频道*1 睡眠功能 切换声音模式 打开/返回电视菜单 节目列表 向上/向下翻页 静音 显示屏幕信息 调节音量 功能键*3 切换信号源 确认 使用电视机 电视机主体操作 海尔液晶电视 8 使用电视机 快速设置 按 屏显 键 按一次显示当前频道信息 , 按两次显示实时功率。 按 信号源 键 调出信号源菜单 , 按 、 键选择 [ 模拟电视 ]、[ 数字电视 ]、[ 视频 ]、[ 分量 ]、[ 电 脑 ]、[HDMI]，按 确认 键确认。 按 睡眠 键 设置睡眠时间，使电视机在预设的时间进入待机状态。 * 若已设置了睡眠时间，按 睡眠 键呼出当前剩余睡眠时间，在屏显消失前再按一下 睡眠 键则上次的设置时间取消，可重新设置。 * 关机前一分钟，屏幕将出现睡眠倒计时，直到关机，在此时段您可按睡眠键修改 或取消睡眠时间。 按 图像模式 键 按顺序循环切换图像模式 标准 柔和 用户 明亮 按 声音模式 键 按顺序循环切换声音模式 标准 用户 剧院 音乐 按 画面比例 键 切换画面比例（仅在有信号的情况下起作用） [ 满屏 ] 横向延伸画面显示 [ 全景 ] 横向自然延伸画面显示 [ 放大 ] 纵横扩大画面显示 [4：3] 保持 4:3 画面比例显示，不放大 * 避免长时间使用 4:3 画面，否则会 灼伤显示屏两端部 分。 [ 电影 ] 切除画面边缘 [ 全真模式 ] * 仅部分信号下可用。 按 键 声音消除或恢复。 按 万能锁 键 输入密码（出厂密码为 0000）后，可打开万能锁菜单。 修改密码 设定您想要的四位密码。 ( 需重复输入确认 ) 童锁 锁定电视机主机上的按 键。 调谐锁 锁定 / 释放调谐菜单功能。 最大音量 设定可调节的最大音量。 开机音量 设定开机时音量。( 若不设 定则为关机前的音量 ) 锁定清除 取消所有锁定状态。 9 海尔液晶电视 使用电视机 节目搜索 屏显 睡眠 万 一键通 能锁 回看 信号源 3D 退出 返回 上翻页 下翻页 确认 我的应用 电视菜单 节目 1 4 . , @ g h i pqrs 2 5 a b c j k l t u v 3 6 d e f m n o 4 7 5 8 0 6 9 wxyz 声音模式 图 画面比例 像模式 工具 HTR-A19 # * 音量 待机开关 菜单控制键 切换频道 打开/返回电视菜单 消除声音 切换信号源 选择频道 按 信号源 键显示信号源菜单，然后按 、 键选择 [ 模拟电视 ] 或 [ 数字电视 ] 信号源，并按 确认 键确认。 模拟电视自动搜台  J 自动搜台后将按照频段自动排列频道顺序。  J 原本的节目列表将被覆盖。 按 电视菜单 键显示主菜单。 按 、 键选择 [ATV 自动搜索 ]。 按 确认 键 进 入 ATV 自 动搜索界面，开始自 动搜台。 按 、 键选择 [ 调 谐 ] 菜单。 1 3 4 2 搜台完毕 搜台需要等待一段时间，如果需要中断可按 电视菜单 键返回在 上一级菜单。 搜索完毕后自动结束，并开始播放节目。 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 节目交换 调谐 确认 DTV自动搜索 确认 DTV手动搜索 确认 确认 频道编辑 对比度 色度 清晰度 色调 亮度 背光调整 图像模式 50 60 50 50 50 10 标准 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 调谐 确认 确认 节目交换 确认 DTV自动搜索 确认 DTV手动搜索 确认 频道编辑 频道数 0 频率 162.25MHz ATV自动搜索 取消 • 第一次使用电视机收看电视 前需要搜索节目。 • 搜索节目前，请确认天线已 正确连接→第 5 页 " 连接 天线 "。 需要搜索全部节目使用 [ATV 自动搜索 ] 需要搜索个别节目使用 [ATV 手动搜索 ] 菜单下，按 、 、 、 键 控制光标。 按 确认 键进入光标选择项目。 按 电视菜单 键回到上级菜单。 海尔液晶电视 10 使用电视机 数字电视自动搜台 按 电视菜单 键显示主菜单。 对比度 色度 清晰度 色调 亮度 背光调整 图像模式 50 60 50 50 50 10 标准 按 电视菜单 键显示主菜单。 对比度 色度 清晰度 色调 亮度 背光调整 图像模式 50 60 50 50 50 10 标准 按 、 键选择 [ 调谐 ] 菜单。 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 调谐 确认 确认 节目交换 确认 DTV自动搜索 确认 DTV手动搜索 确认 频道编辑 按 、 键选择 [ 调谐 ] 菜单 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 调谐 确认 确认 节目交换 确认 DTV自动搜索 确认 DTV手动搜索 确认 频道编辑 按 确认 键进入 [DTV 自动搜索 ] 界面。 频道数 0 频率 162.25MHz DTV自动搜索 取消 按 确认 键进入 [DTV 手动搜索 ] 界面。 DTV手动搜索 频率： 674 MHz 33 按“确认”键搜索 2 2 4 4 1 1 按 、 键选择 [DTV 自动搜索 ]。 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 调谐 确认 确认 节目交换 确认 DTV自动搜索 确认 DTV手动搜索 确认 频道编辑 按 、 键选择 [DTV 手动搜索 ]。 图像 声音 功能 时间 调整 ATV自动搜索 确认 ATV手动搜索 调谐 确认 确认 节目交换 确认 DTV自动搜索 确认 DTV手动搜索 确认 频道编辑 3 3 搜台完毕 搜台需要等待一段时间，如果需要中断可按 电视菜单 键返回在上一级菜单。 搜索完毕后自动结束，并开始播放节目。 搜台完毕 搜台需要等待一段时间，如果需要中断可按 电视菜单 键返回在上一级菜单。 搜索完毕后自动结束，并开始播放节目。 数字电视手动搜台 11 海尔液晶电视 微调 若个别节目信号不佳，使用 [ 频道编辑 ] 下的 [ 微调 ] 功能通过 、 键进行调整。 关于调谐菜单内的具体设置请参看下表。 调谐 频道编辑 微调 小幅度调整频道频率。 彩色制式 在 [SECAM] → [AUTO] → [PAL] → [NTSC] 之间切 换。一般情况下不需要调整，自动搜台时通常设置为 [AUTO] 制式。 声音制式 在 [DK] → [M] → [BG] → [I] 之间切换。一般情况下不需 要调整，自动搜台时通常设置为 [DK] 制式。 跳越 跳越设为开时，该频道将在按节目 、节目 键时 跳过，只能按数字键选择该频道节目。 ATV 自动搜索 自动搜索电视节目。 ATV 手动搜索 按您设定的频道号向前或向后手动搜索节目。 节目交换 将任意两个频道的节目位置互换。按 确认 键进入子菜单，选择 [ 当 前频道 ] 或 [ 交换到 ]，再按 、 键选择频道号，选择 [ 确认 ] 并 按 确认 键确认。 DTV 自动搜索 自动搜索数字电视节目。 DTV 手动搜索 按您设定的频道号向前或向后手动搜索数字节目。 使用电视机 海尔液晶电视 12 电视菜单设定一览 按 电视菜单 键进入菜单界面，通过 、 、 、 键选择要设定的项目，按 确认 键确认。按 电视菜单 键返 回上一级菜单，若想直接退出按 退出 键。 图像 对比度 调整画面对比度。 色度 调整图像颜色浓度。 清晰度 调整图像平面清晰度和边缘锐利程度。 色调 调整图像的红绿色调，仅在 N 制式下有效。 亮度 调整图像的明暗度。 * 建议在保证观看质量的前提下，降低亮度以节约能耗。 背光调整 调整操作界面的背光亮度。 图像模式 按 、 键在 [ 明亮 ]、[ 标准 ]、[ 柔和 ]3 种预置模式和 [ 用户 ] 个人设置的模式中进行选择。当选择 [ 用户 ] 模式时，可分别对 不同图像参数进行调整。→第 8 页 " 快速设置（图像模式）" LED 四驱背光 按 确认 键进入子菜单。选择 [ 四驱背光 ] 或 [ 智能四驱校准 ] 模式 并确认。 LED 九段色域 延伸 调整图像的颜色色温。按 、 键在 [ 标准 ]、[ 暖色 1]、[ 暖色 2]、 [ 冷色 1]、[ 冷色 2]5 种预置模式中进行选择。 复位 恢复到出厂时的原始状态。 声音 音量 调整节目音量。 平衡 调整左右声道的输出音量比例。 数字音质 按 、 键在 [ 剧院 ]、[ 音乐 ]、[ 标准 ]3 种预置模式和 [ 用户 ] 个人设置的模式中进行选择。当选择 [ 用户 ] 模式时，可分别对 不同声音参数进行调整。 环绕声 [ 开 ]/[ 关 ] 或选择 [ 虚拟环绕 ] 音响效果。 智能音量控制 选择是否在换台过程中自动控制音量大小。 MAXX Bass 设置重低音音箱效果。（仅在环绕声为虚拟环绕时可用） 复位 恢复到出厂时的原始状态。 调谐 频道编辑 参考第 11 页。 ATV 自动搜索 ATV 手动搜索 节目交换 DTV 自动搜索 DTV 手动搜索 使用电视菜单 13 海尔液晶电视 使用电视菜单 功能 语言 按 、 键在 [ 中文 ] 和 [English] 之间切换菜单语言。 菜单时间 按 、 键选择电视菜单显示时间，[ 关、5 秒、10 秒、15 秒、 30 秒 ]。 图像优化 按 确认 键进入子菜单。 • 斜线补偿：消除运动画面下斜线产生的小锯齿现象，使图像更 清晰。 • 数字降噪：在微弱信号下，开启该功能，可以减少图像干扰。 • 色彩增强：使图像色彩更加生动。 背景 在模拟电视信号源下开启该功能，当没有信号时显示蓝屏。 智能省电 根据环境光强度，调节液晶显示屏背光亮度，达到合理降低整机 功耗的节能目的。可在 [ 智能模式 ]、[ 自由模式 ]、[ 节能引擎 ] 间进行选择。 网络升级 连接网络，插上 U 盘设备，按确认键自动下载升级软件。 * 仅在服务器上有新版本时才能实现网络升级功能。 时间 当前时间 查看和设置当前时间。按 确认 键进入，按 、 键选择 " 小时、 分钟 "，按 、 键进行设置，按 确认 键确认。 * 当前时间是从打开电视机开始计时的时间，断开电源后需重新 设置。 关机时间 按照预定时间进入待机状态。 开机时间 按照预定从待机状态开机。 按 、 键选择 [ 开 ] 或 [ 关 ]，若选择 [ 开 ]，则可按 确认 键进入， 选择 " 小时、分钟 " 进行分别设置。 开机频道 定时开机后，电视机自动进入预设频道。* 只在 [ 模拟电视 ] 信 号源下起作用。 预约时间 设定电视机在预定时间自动进入预设频道。按 、 键选择 [ 开 ] 或 [ 关 ]，若选择 [ 开 ]，则可按 确认 键进入预约时间，选择 " 小时、 分钟 " 分别进行设置。 预约频道 设定电视机在预定时间自动进入预设频道。 按 、 键选择想要预约的电视频道。 * 只在 [ 模拟电视 ] 信号源下起作用。 调整 水平位置 参考第 20 页。 垂直位置 水平幅度 垂直幅度 自动调整 相位 时钟 海尔液晶电视 14 主菜单介绍 可以在主菜单自定义电视设定。也可以通过主菜单访问电视频道、切换信号源（例如 [ 模拟电视 ] ）、访问应用商店。 退出 返回 上翻页 下翻页 确认 我的应用 电视菜单 工具 O 流媒体 应用商店 设置 信号源 在非菜单界面下，按 确认 键打开电视主菜单 • 按 、 键选择项目 • 按 确认 键进入下一级菜单或确定选择 • 按 返回 键返回上一级菜单 • 按 退出 键关闭主菜单，回到电视界面 * 在 USB 状态下，主菜单不可用。 信 号 源 切换信号源 流 媒 体 进入流媒体界面 参考第 21 页 " 流媒体功能 " 应 用 商 店 启动应用商店 参考第 18 页 " 应用商店 " 设 置 电视设置、网络设置、万能锁 参考第 12、17、8 页 使用主菜单 主菜单项目 15 海尔液晶电视 高级功能 网络连接 支持网络功能，必须正确连接网络。 * 以下网络连接方式仅供参考，请根据网络条件选择最适当的连接方式。 有线网络连接  J 连接调制解调器（ADSL、有线通、网通等），通过拨号方式连接互联网。 墙上的调制解调器端口 调制解调器缆线 LAN 缆线 外部的调制解调器 （ADSL/ 有线通 / 网通等）  J 连接至有线路由器，通过墙上的 LAN 端口连接互联网。 墙上的 LAN 端口 路由器 LAN 缆线 无线网络连接 无线网络适配器插入电视机的 USB 接口，通过无线路由器连接至互联网。 * 推荐使用无线网络适配器型号：Netcore( 磊科 )NW362。 备注： 1、为达到最好的接收效果，建议通过 USB 延长线连接无线网卡；无线路由器和电视之间尽量 不要有障碍物（尤其金属障碍物），障碍物会影响您的网络传输 效果，有时会导致网络播放 不流畅。 2、本电视能支持 MAC 地址绑定和设置密码的无线路由。USB 无线网卡的 MAC 地址一般会 打印在网卡背面标签上。 3、如使用支持型号以外的的无线网卡，可能会出现因驱动不同而无法使用的问题。 4、由于市场上无线网卡兼容性比较差，使用无线网卡时要注意环境影响，不能保证可靠连接， 建议采用有线连接。 海尔液晶电视 16 无线路由器设置： 启动 SSID 广播功能。 选择“DHCP 服务器”项中的“DHCP” 服务，DHCP 服务器设置为“启用”。 其它设置请参照无线路由器说明书。 1 2 3 墙上的 LAN 端口 LAN 缆线 无线路由器 无线网络适配器 ※ 由于稳定性和网络的通畅性等问题，可造成系统不能正常工作，虽然极少出现，但属正常现 象，请尝试关闭电源重新开启，使系统重新初始化，从而恢复正常工作。 高级功能 17 海尔液晶电视 高级功能 网络设置 1 2 3 选择想要的网络连接方式，并正确设置参数。 在非菜单界面按 确认 键进入主菜单，按 、 键选择 [ 设置 ]，按 确认 键进入子菜单，再按 、 键选择 [ 网络设置 ]，按 确认 键进入。 有线网络设置 如果连接了 LAN 线缆且支持 DHCP（自动设置），将会自动配置网络协议 (IP) 设置值。 如果想要手动设置网络协议，按下列步骤操作： 按 、 键选择连接类型 [ 手动输入 ]。 在网络地址输入界面，按 、 、 、 键选 择需要更改的数字段，按数字键直接输入相应 [IP 地址 ]、[ 子网掩码 ]、[ 网关 ]、[DNS 服务器 ] 参数。 按 键选择 [ 确认 ]，按 确认 键完成 IP 地址设置。 > > 有线网络设置 无线网络设置 连接类型 自动获取 192 . 168 . 0 . 2 192 . 168 . 0 . 1 0 . 0 . 0 . 0 255 . 255 . 255 . 0 IP地址 子网掩码 默认网关 DNS服务器 确认 网络信息查看 无线网络设置 系统会自动搜索可用的无线网络接入点，按 、 键在列表中选择你要连接的接入点，按 确认 键连接。 如果你选择了有安全认证的接入点，确认后会 出现密码输入界面。 无线网络名称：显示已选择的接入点。 密码：输入无线网络的安全认证密码，按 确认 键确认，然后按照提示用软键盘输入。 连接选择：按 、 键，选择 [ 确认 ]，开始连 接无线网络。 有线网络设置 无线网络设置 无线网络名称 密码 确认 网络信息查看 网络信息查看 查看当前的网络连接状态和详细参数。 有线网络设置 无线网络设置 连接类型 未连接 192 . 168 . 0 . 2 192 . 168 . 0 . 1 00. 24.67.4C.4F.88 0 . 0 . 0 . 0 255 . 255 . 255 . 0 IP地址 子网掩码 默认网关 DNS服务器 有线MAC地址 无线MAC地址 网络信息查看 海尔液晶电视 18 * 以下应用商店介绍的图片为示意图，仅供参考，请以实际网页内容为准。 此功能下的应用程序需网络连接，请确保您 已经连接网络，并参考第 17 页“网络设置” 进行正确设置。 按遥控器上的 确认 键，出现菜单列表。 按遥控器上的 、 键移动光标选择 [ 应用 商店 ]。 按 确认 键进入。 按遥控器上的 、 键选择相应的项目（在 线播放、爱音乐或网页浏览）。 在线播放 在线视频提供了丰富的影视资源，可以通过已有影片分别选择进入播放影片，并可以对影片进 行收藏，在我的收藏中直接观看收藏的影片。 按 、 键选择 [ 在线 视频 ] 项目，按 " 确认 " 键进入（根据网络情 况，可能您需要稍稍耐 心等待一下）。 按 、 、 、 键选择影片， 按 确认 键开始播放。 开始播放缓冲状态，需要稍 稍耐心等待一下。 ※ 安卓市场和应用商店中有第三方提供的应用，海尔对其内容的及时性、可用性、正确性不做 任何形式保证。 应用商店 1 1 2 3 2 3 4 高级功能 19 海尔液晶电视 2 3 1 按 、 键选择 [爱音乐]项 目，按“确认”键进入子菜单。 按 、 键选择想听的歌曲分 类，如：随便听听。按“确认” 键进入子菜单。 按 、 键选择歌曲，按 “确认”键播放歌曲。 可以在线欣赏丰富的音乐信息。 可以在线浏览网页信息。当网络配置好时，进入浏览器模块能看到如图界面，通过此页 面可以浏览所需用的网站。 爱音乐 网页浏览 2 3 1 按 、 键移动光标选择 [网页 浏览]，按“确认”键进入菜单。 按 、 、 、 键移动 光标选择想要浏览的选项，按 “确认”键进入网页。 按 、 、 、 键浏览网 页。 1、网页中的FLASH动画也会显示“FLASH”字样，但不在播放之列。 2、视频播放可能需要缓冲解码，需要等待一段时间才能播放；支持播放暂停操作。按“返回”键可 退出当前视频播放。 3、播放支持：该浏览器支持部分网站的视频播放，例如优酷、土豆等。 �� 高级功能 海尔液晶电视 20 连接电脑 画面调整 本电视机可连接电脑。将电脑上的视频 (D-SUB) 线连接到电视机上的电脑输入接口，音频线 连接到电脑音频接口 ( 如图示 )。 按 信号源 键显示信号源菜单，选择电脑信号源。 音频线 最优化的尺寸设置应为： 视频(D-SUB)线 音频信号线/1根 视频信号线(D-SUB)1根 分辨率：1920×1080 刷新率：60Hz 具体的屏幕位置和尺寸都视分辨率 而定，建议使用下列提供的分辨率。 640×480 31.5KHz 37.88KHz 48.36KHz 60Hz 67.5KHz 分辨率 行频频率 刷新频率 800×600 1024×768 1920×1080 网络 HDMI输入 天线输入 电脑视频输入 - 音频 - Y Pb Pr 分量/电脑音频 输入 右 左 按遥控器上的 电视菜单 键显示电视菜单 按 、 键选择 [ 调整 ]，按 确认 键确认后对 其中的项目进行调整。 2 1 水平位置 垂直位置 水平幅度 垂直幅度 自动调整 时钟 相位 42 18 50 50 确认 50 50 调整 水平位置 调整画面的水平位置。 垂直位置 调整画面的垂直位置。 水平幅度 调整画面的水平幅度。*[ 电脑 ] 信号源下不可用。 垂直幅度 调整画面的垂直幅度。*[ 电脑 ] 信号源下不可用。 自动调整 使电视机的画面根据输入的电脑视频信号进行自动调整。 *[ 电脑 ] 信号源下可用。 时钟 进行 PC 视频信号的微调，以消除或减少图像的闪烁。 相位 进行 PC 视频信号的微调，以消除或减少图像的条纹。 *[ 电脑 ] 信号源下可用。 使用本电视机作为 PC 信号显示器，可通过以下方法设置、调整图像效果。 高级功能 21 海尔液晶电视 流媒体功能（使用USB存储设备播放文本/音乐/图片/电影） 浏览文本   按遥控器上的 、 、 、 和 确认 键选择并打开想要浏览的文本，按 、 键或 上翻页 、 下翻页 键进行翻页。 ... ... .txt .txt .txt .txt ... - .txt .txt 文本 电影 音乐 图片 upfloder 当前位置：C:/文档/生命是什么？.txt 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 4006 999 999 “1+5” “1” “ ” “5” 10/1 “1+5” “1” “ ” “5” 10/1 “1+5” “1” “ ” 10/1 “1+5” “1” “ ” 10/1 “1+5” “1” “ ” 10/1 “ ” 10/1 * 仅支持 TXT 格式的文档 * 仅支持 TXT 格式的文档 * 仅支持 TXT 格式的文档 * 仅支持 TXT 格式的文档 当前位置：C:/文档 文本 电影 音乐 图片 播放音乐   按遥控器上的 、 和 确认 键选择并按遥控器上的 键控制当前欣赏的音乐。 upfloder --:--:-- --:--:-- test compact--江南style 当前位置：C 仅支持MP3格式的音乐文件 * 文本 电影 音乐 图片 高级功能 按遥控器上的 确认 键，在弹出的信号源列表中 按 、 键选择所需的 [ 流媒体 ]，按 确认 键确 认。 在 USB 预览界面按 确认 键，进入流媒体格式 选择界面，按 、 键选择 [ 音乐 ]、[ 图片 ]、 [ 电影 ] 或 [ 文本 ]，按 确认 键确认。 文本 海尔液晶电视 22 播放图片   按遥控器上的 、 、 、 和 确认 键选择 并打开想要播放的图片。   按 确认 键调出图片播放控制图标，按 、 键选择，按 确认 键确认。 * 仅支持jpg、bmp格式 当前位置：C: 文本 电影 音乐 图片 upfloder 1 顺时针旋转图片 2 上一张图片图标 3 播放／暂停 4 下一张图片 5 放大图片 6 缩小图片 7 移动图片 1 4 6 7 播放电影   按遥控器上的 、 、 、 和 确认 键选择 并打开想要播放的电影。   按 确认 键调出电影播放控制图标，按 、 键选择，按 确认 键确认。 up- * 当前位置：C：/视频 upfloder 文本 电影 音乐 图片 支持MPEG1、MPEG2、MPEG4、 M-JPEG、RMVB格式 1 开启 / 关闭字幕。 2 上一部影片。 3 快退。 4 播放 / 暂停。 5 快进。 6 下一部影片。 7 音轨。 1 4 6 7 00:02:23/01:58:28   你也可以通过遥控器上的 、 、 键控制你当前欣赏的电影。 退出流媒体 按 返回 键可以返回上一级菜单直至 USB 主界面。若要移除 USB 设备，先按 退出 键，退出流 媒体后移除 USB 设备。 * 不能保证 USB 硬盘驱动器的兼容性； * 由于文件原因，可能不能播放某些格式的视频文件； * 海尔对外接数码存储设备的质量问题或数据丢失概不负责。 高级功能 23 海尔液晶电视 由于接收的信号不同，电视图像在商店时 要比家中的有线信号电视图像效果清楚。 请尝试播放高清（HD)信号传输的内容，许 多高清(HD）频道是由标清（SD)内容升级 而来。 请将视频输出设备的分辨率调整到1080i或 720P。 请使用HDMI或者分量线缆来传输高清画质。 尝试关闭电视并重新启动。 不能开机 图像不清晰且声音嘈杂 图像没有颜色或没有声音 电视图像没有商店里看起来那么清晰 收不到节目信号 连接外部设备时没有信号 遥控器操作失灵 →第5页“连接天线” →第6页“外接设备连接” 在您要求修理前，请检查以下项目。 如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。 自检 以下情况不属于故障： 电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗 • 点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素， 不会影响电视机的整体性能。 关于网络连接的问题，请参考第15页“网络连接”。 • 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。 • 如果画面、声音没有异常，出现以下情况不用担心： • 用手触摸液晶显示屏和金属后壳感到静电。 电视机后部和屏幕温度较高。 疑难解答 海尔液晶电视 24 规格 . 技术参数 J 支持的 HDTV/SDTV (YPbPr/YCbCr) 格式 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 720p 50/60 1080i/1080p 50/60 J 支持的 HDMI 接口 输入格式 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 720p 50/60 1080i/1080p 50/60 J 支持的 DVI 输入格式 信号格式 刷新频率 （Hz） 640×480 60 800×600 1024×768 J 机器外观尺寸、重量、整机消耗功率（是在节能模式下所测得的数据） 型号 整机消耗功率 音频输出 功率 机器净尺寸 ( 长 × 宽 × 高 ) ( 含底座 ) 机器净尺寸 ( 长 × 宽 × 高 ) ( 不含底座 ) LED42Z500 80W 2×8W 968×215×603（mm） 968×64×574（mm） LE42B7000 42DU3100H 42DU3200H LE46G3000 90W 2×8W 1056×280×660（mm） 1056×64×633（mm） 型号 固有分辨率 净重 ( 含底座 ) 净重 ( 不含底座 ) LED42Z500 1920×1080 11.8kg 11.6kg LE42B7000 42DU3100H 42DU3200H LE46G3000 13.3kg 12.7kg J 电视机基本规格和参数 电源 220V ～ 50Hz 接收电视制式 数字信号 DTMB 模拟信号 PAL、SECAM、NTSC、AUTO，DK、BG、I、M 视频输入 视频 (CVBS), 分量，HDMI 或 DVI, 电脑 , USB 环境条件 使用环境温度 ：0℃～ +45℃ 使用环境湿度 ：20% ～ 80% 存储温度 ：-15℃～ +45℃ 存储湿度 ：≤ 80% 大气压力 ：86 ～ 106Kpa 注意 如果存储温度低于 0℃，请先将机器置于工作温度的环境中进 行恢复 2 小时，然后再通电使用，以保护您的电视机不受损坏。 产品执行标准 : Q/0212HDZ 157-2013 特别说明：设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅 供参考，请您以购买的实物为准。 25 海尔液晶电视 感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，我们将提供“1+5”的成套增值服务： “1”：指送货安装服务“一次就好” “5”：指五项组合服务 a.. 安全测电服务： b.. 讲解指导使用： c.. 一站式通检： d. 健康测水质： e.. 一站式服务营销： 根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设 计、送货、安装、维保一条龙服务。 体现海尔真诚、贴心的服务，海尔友情提醒您： 海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料 费，具体 付费请参照服务工程师出示的《服务收费指导价格标准手册》,也可登陆http://fuwu.rrs.com查询， 给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录 海尔自助服务专区投诉。经核实无误，本次服务“免单”。 海尔，期待您的参与！如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com,在 线安装、报修。 用户须知 尊敬的用户： 尊敬的用户： 感谢您选用海尔牌电视机，我公司将按照《中华人民共和国消费者权益保护法》的有关规定及我公司 对用户的真诚承诺，凭此保修说明及发票，为您提供下列服务： 1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组 件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示 屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。 2、“三包”有效期的计算方法如下： 2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提 供有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日 起计算； 2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。 3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。 4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务： 4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的； 4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔 落等）造成故障的； 4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的； 4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏； 4.5 遥控器因剧烈震动内外部受损。 收费修理应向您提供收费标准及发票。 5、每次服务后，如满意，请在上门服务记录单上签字。 6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。 7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。 对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、 零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒 绝交费。 *使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。 服务前为您安全测电并提醒讲解到位。 向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。 对用户家其他电器逐一通检保养。 对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。 保修说明和用户须知 ������� Certificate of Quality ���� ���������� ������������������ �������http://service.haier.com �������4006 999 999 ���www.haier.com 2013�12�10�� ����0090510879 能效标签 定位线 X41G42MV67216C
