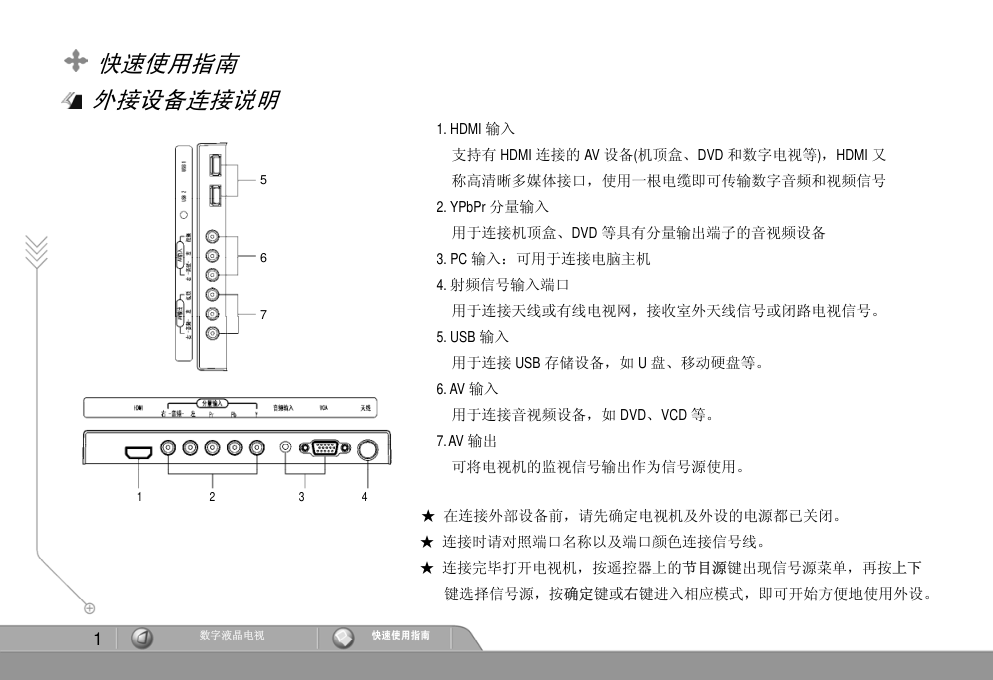

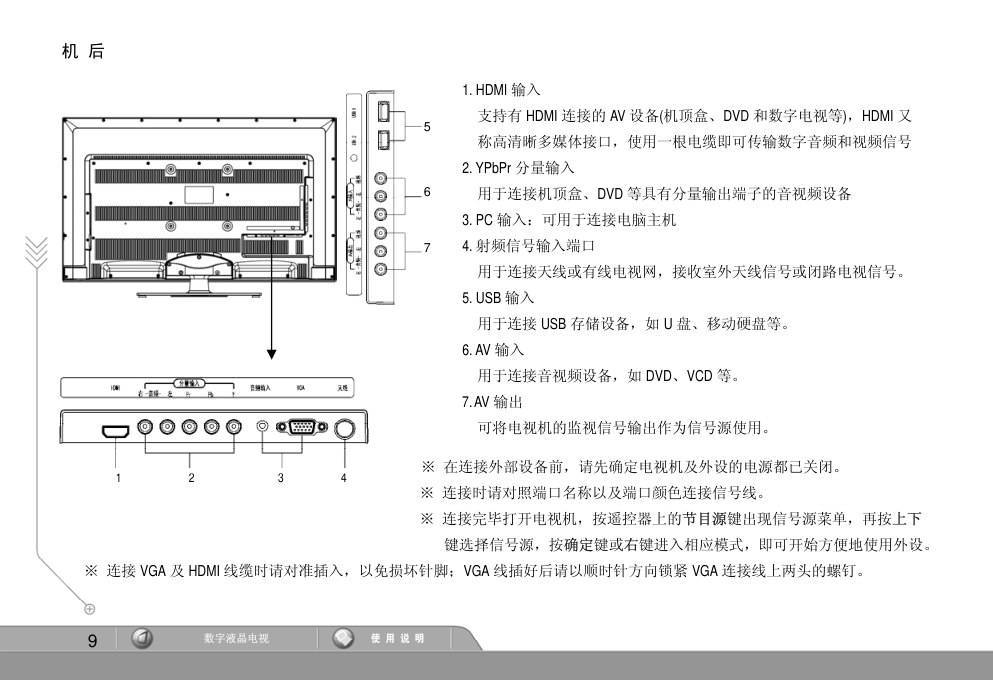

1 数字液晶电视 快速使用指南 5 6 7 快速使用指南 外接设备连接说明 ★ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ★ 连接时请对照端口名称以及端口颜色连接信号线。 ★ 连接完毕打开电视机，按遥控器上的节目源键出现信号源菜单，再按上下 键选择信号源，按确定键或右键进入相应模式，即可开始方便地使用外设。 1. HDMI 输入 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等)，HDMI 又 称高清晰多媒体接口，使用一根电缆即可传输数字音频和视频信号 2. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备 3. PC 输入：可用于连接电脑主机 4. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 5. USB 输入 用于连接 USB 存储设备，如 U 盘、移动硬盘等。 6. AV 输入 用于连接音视频设备，如 DVD、VCD 等。 7. AV 输出 可将电视机的监视信号输出作为信号源使用。 1 2 3 4 2 数字液晶电视 快速使用指南 遥控器按键说明 3 数字液晶电视 快速使用指南 设置频道 通过频道菜单的操作，您可以实现搜索节目、制式选择等操作。 ∆自动搜索 选中此项后，按右/确定键，电视机进入搜台菜单，开始自动搜台，若按菜单键则返回。 在搜索过程中，电视机将自动存储节目，并设置制式。搜台完毕，即可观看电视节目。 ∆制式设置 本机共有以下制式，方便您选择。 彩色制式：AUTO、PAL、NTSC、SECAM 伴音制式：DK、M、BG、I ∆跳过 自动搜索后，可能有些台效果很差或者重复。可设置“跳过 开”，则在按节目+/节目-换台时将跳过该频道。 ∆手动搜索 选中此项后，按左/右键，可向低频段/高频段搜索信号。若搜到的节目不是需要的，可再次按下左/右键继续搜索，直到完成该 节目号的搜索。 ∆微调 选中此项后，按左/右键，可以用微调的方式调整个别节目，以获得最佳的接收效果。 4 数字液晶电视 快速使用指南 维护保养等注意事项 ※ 请勿将电视机放在高温或潮湿的环境中。 ※ 请勿将任何物件放入电视机中，不能将盛有液体的容器放在电视机上。 ※ 搬动电视机时，请特别注意保护屏幕。切勿用锐利的工具划屏幕！ ※ 清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在液晶屏幕未晾干前不能接通本机电源。 ※ 请勿长期显示高亮度及高对比度静止画面或长期播放非满屏画面，以免降低液晶屏的使用寿命。 简单故障检查 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 *检查电源插头是否插好，电源开关是否按下。 *电源指示灯是否亮，按待机开关。 *检查天线连接情况 有雪花状干扰 *检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) *使天线远离其他连接电缆 *使电视机远离电吹风、摩托车等电器干扰 TV 状态有图像干扰 *在设置菜单中的节目搜索子菜单中选择微调改善图像效果 没有外接装置输入的信号 *检查外接装置是否打开，在信号源菜单中选择正确的模式。 *检查电视机与外接装置的连接 图像没有颜色 *在图像用户自定义菜单中检查对比度、饱和度是否最小值 图像正常但无声音 *检查是否处于静音状态，按静音或音量+解除。 *检查音量数值是否最小，按音量+调大。 遥控器不工作 *检查电池安装是否正确，以确定重新安装。 *检查电池电量是否已耗尽，以确定更换电池。 *清洁遥控器的顶端边缘(发射窗) 5 数字液晶电视 目 录 目 录 安全注意事项····················································································································································· 7 部件名称 机 前 ······························································································································································································ 8 机 后 ······························································································································································································ 9 遥控器简介 ·······················································································································································10 安装电视机 ·······················································································································································11 有毒有害物质或元素含量说明···························································································································13 开机/关机 开机、关机、无信号自动关机······················································································································································ 14 菜单操作简介····················································································································································14 设置菜单 设置频道(自动搜索/制式设置/跳过/手动搜索/微调/节目编辑)········································································································ 15 语言选择、恢复出厂设置······························································································································································ 16 高级设置(蓝背景、背光亮度、运动提示、画面位置)···················································································································· 17 定时设置(定时睡眠、时间设置、开机源/开机节目、定时模式、开机音量) ·················································································· 18 设置图像 选择图像模式、用户设置、色温··················································································································································· 19 图像高级设置(画质增强、显示模式、图像降噪)··························································································································· 20 设置声音 选择声音模式、用户设置(均衡器、平衡、环绕声)、自动音量控制······························································································ 21 6 数字液晶电视 目 录 演示功能 量子芯演示、动态功耗演示 ·························································································································································· 21 数字多媒体功能 USB2.0 主控接口、多媒体功能说明············································································································································ 22 进入与退出多媒体模式、多媒体主操作界面································································································································· 24 文件播放功能、多媒体设置 ·························································································································································· 25 控制台操作功能 ············································································································································································ 26 简单故障检查····················································································································································28 产品规格···························································································································································30 ★ 本说明书中屏显和图示仅为示例，请以实物为准。 7 数字液晶电视 使 用 说 明 安全注意事项 出现异常——发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立即断开电源拔出插 头，并请专业人员开机检查。 高压危险——机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。 温度——本机存放环境温度为-20～50℃,使用环境温度为 0～40℃。若超过此范围，可能对本机造成永久性损伤。 本产品从低温环境搬到高温环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或其它危险。请勿将 机器放在阳光直射或靠近热源处。 防潮——请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。应避免在水源附近使 用本机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机上不要放置盛水(或其他液体等)容器，以免机箱、屏幕变形及水汽浸入。 通风——请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。 悬挂——当产品需要悬挂在墙上时，必须按照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳——请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线——安装室外天线请远离高架线并加装避雷装置。遇到雷雨天气请拔掉电源及天线插头，以防雷击。 电源——请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接触；拔取电源插头时 请捏住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意外。 开/关机——请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看——当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。若画面长期显示高亮度及高对比度静止 画面或长期播放不满屏画面，会降低液晶屏的使用寿命。此乃操作失误造成，不在我们的品质保证范围内。 8 数字液晶电视 使 用 说 明 ① ② ③ ④ ⑤ ⑥ 移机——移动本机时要小心，避免被撞击。特别要注意保护屏幕部分，手不要接触液晶屏。此外特别注意，挤压可能造成液晶屏幕的 永久性损坏。如果使用手推车，要提防产品翻倒引起伤害。急刹车、用力过猛和地面不平会导致产品从手推车上翻倒。 △ 维护保养注意事项 清洁——清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在液晶屏幕未晾干前不能接通本机电源。另外切勿让机壳长时间接触 橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂(如餐具洗涤剂)后拧干擦拭。切勿使用液态或喷雾式清 洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。不要用潮湿的手触摸液晶电视机，以免导致触电或将其损坏。 附件——请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点——液晶屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，此乃液晶屏的结构特性，并非故障，不 会影响您的使用。 部件名称 机 前 注意：整机右侧所贴机号标签是产品的唯一身份标识。 ①∧节目∨ ——更改节目号 ②+音量- ——增大/减小音量 ③菜单——打开/关闭菜单 ④节目源——打开/关闭节目源菜单, 可在 TV、AV、YPBPR、VGA、 HDMI、USB1 和 USB2 等模式之间切换 ⑤电源——待机开关 ⑥主电源开关 ⑦ 红外接收窗、电源指示灯 ⑦ 9 数字液晶电视 使 用 说 明 1 2 3 4 5 6 7 机 后 ※ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ※ 连接时请对照端口名称以及端口颜色连接信号线。 ※ 连接完毕打开电视机，按遥控器上的节目源键出现信号源菜单，再按上下 键选择信号源，按确定键或右键进入相应模式，即可开始方便地使用外设。 ※ 连接 VGA 及 HDMI 线缆时请对准插入，以免损坏针脚；VGA 线插好后请以顺时针方向锁紧 VGA 连接线上两头的螺钉。 1. HDMI 输入 支持有 HDMI 连接的 AV 设备(机顶盒、DVD 和数字电视等)，HDMI 又 称高清晰多媒体接口，使用一根电缆即可传输数字音频和视频信号 2. YPbPr 分量输入 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备 3. PC 输入：可用于连接电脑主机 4. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 5. USB 输入 用于连接 USB 存储设备，如 U 盘、移动硬盘等。 6. AV 输入 用于连接音视频设备，如 DVD、VCD 等。 7. AV 输出 可将电视机的监视信号输出作为信号源使用。 10 数字液晶电视 使 用 说 明 遥控器简介 遥控器与电视机上的同名按键功能相同。使用遥控器可方便地对电视机进行操作。 本手册将以介绍遥控器的操作方法为主。 1.待机开关 2.功能演示键 3.设置睡眠关机 4.颜色键(按住蓝色键三秒，屏幕下方提示各颜色键功能) .红键：电视模式快捷键 绿键：视频模式快捷键 .黄键：分量模式快捷键 蓝键：电脑模式快捷键 5.打开节目源菜单 6.上/下键 7.查看当前节目信息 8.选择画质模式 9.调整音量 10.用于直接选择节目号或频道命名 11.HDMI 模式快捷键 12.关闭/打开伴音 13.选择色温模式 14.使图像静止 15.打开/关闭菜单 16.左/右键 17.确定键 18.改变图像尺寸 19.切换节目号 20.选择音质模式 21.返回前一观看节目(信号源) 22.多媒体功能操作区 11 数字液晶电视 使 用 说 明 遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/-标志装入 两节 7 号电池后盖上盖板。(示例图仅供参考) a 打开电池仓盖 b 对应(+)，(-)极标识装入两节 7 号电池 c 装上仓盖直到锁紧 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。 安装电视机 ★ 安装使用前请仔细阅读“维修保养及安全注意事项”的有关内容。 ★ 整机包含底座(但底座未与整机固定，请参照第 12 页的相关说明进行安装)。 ◆ 本机底座橡胶垫选用性能优良的橡胶材料制造，具有很好的稳定性。但由于家具油漆种类繁多、化学成分复杂，对少数特殊家具 长时间接触仍有可能发生化学反应——污染家具表面。特建议使用浅色家具或高档家具作为电视机底座放置台面的用户，在底 座与家具之间放上具有防滑功能的隔离层。 ★ 将本机放置好后，把天线插入到电视机后部天线输入端口，并接通交流电源。 ※ 请注意交流电源的电压范围应符合本机后盖铭牌所标识的范围。 ◆ 为了能舒适地欣赏电视节目： 请保持液晶电视屏幕中心比眼睛高度低，距离为屏幕显示部分对角线长度的 3-5 倍，环境亮度以能够轻松阅读报纸的程度为佳。 12 数字液晶电视 使 用 说 明 底座安装步骤如下： 1、将整机和底座组件从包装箱中取出； 2、将 3 颗螺钉从附件袋中取出； 3、将整机屏幕朝下平放在桌面上； 4、将底座组件插入整机底座支架上，注意底座组 件宽边朝整机屏幕方向。 5、用 3 颗螺钉将底座组件紧固到整机底座支架上。 温馨提示： 1、为防止发生意外，应由有经验的专业人员按照安装使用规范安装 本底座。 2、安装时请务必小心，注意安全。 3、安装时请仔细检查各螺钉是否已安装到位，以免造成安全隐患。 4、对任何因野蛮操作或不可抗拒因素所造成的人员或物件损伤，我 公司不承担任何责任。 5、因产品升级、更改可能会造成本规范中图纸与实物有不符之处， 请以实物为准。 13 数字液晶电视 使 用 说 明 ★ 本机可选购壁挂架 BG13 将整机安装在合适的位置。如选用壁挂架，请事先取下 底座组件，如右图所示。壁挂架的轴套固定螺钉请使用壁挂架 BG13 中的螺钉 M6×30，无需使用垫圈。详细的安装方法请参见其包装箱内的《安装使用规范》。 有毒有害物质或元素含量说明 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr6+) 多溴联苯(PBB) 多溴二苯醚(PBDE) 电路板组件* × ○ ○ ○ ○ ○ 背 光 灯 ○ × ○ ○ ○ ○ 电源开关 ○ ○ × ○ ○ ○ 遥 控 器 × ○ ○ ○ ○ ○ 注：上述产品部件中，有毒有害物质或元素含量超出标准规定限量要求的原因是受目前行业的工艺和技术水 平限制，暂时还没有完全成熟的替代品。 *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路等。 ○：表示该有毒有害物质在该部件所有均质材料中的含量在 SJ/T11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 包装箱上的 符号表示包装材料可回收利用，请不要随意丢弃。 ：表示在正常工作和使用条件下产品的环保使用期限为 10 年，在环保使用期限内可放心使用。 为保护环境健康，废电池和废旧产品可交正规经销商和厂家回收处理，请不要随意丢弃。 14 数字液晶电视 使 用 说 明 开机/关机 开机 电视机安装妥当后插好电源插头，打开主电源开关，电视机进入待机状态。此时按遥控器上待机开关键，电视机将进入开机状态。 关机 在开机状态下，按待机开关键，电视机回到待机状态。在待机状态下，关闭主电源开关或将电源插头拔出均可实现关机。 ★ 如果您长时间不观看电视，请将电视机的电源插头拔下，以节约能源。因为电视机在待机状态下一样会消耗能源。 ★ 在使用中如果遇到意外停电，电视机将自动关闭。为保证安全，请将电源插头从交流电网中拔出。 TV 无信号自动关机 当 TV 源下无信号(如电视台停止播放节目)且无按键操作，约 15 分钟后电视机将自动进入待机状态。若此时距离已设定的睡眠/定 时关机时间不到 15 分钟，则优先执行睡眠/定时关机。 菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按菜单键，屏幕显示菜单。此时按上/下键可循环选择菜单(图像、声音、设置)。选中某个菜单 按确定或右键可进入，再按上/下键选择需要调整的项目，按左/右键或根据菜单下方的提示进 行相应的调整或设置。若有下一级菜单同样操作。 完成所需的操作后，可重复按菜单键逐级返回直至关闭菜单显示；若在一定的时间内没有操作， 菜单也会自动关闭。 在后面的功能介绍中，将省略菜单的选择过程。 ★ 本机和遥控器上的同名按键功能相同。当遥控器丢失或失灵时，使用本机按键也能进行一些 菜单的操作。 ★ 菜单中的部分选项会根据不同的信号源或状态自动显示或不可选。 15 数字液晶电视 使 用 说 明 设置菜单 设置频道 通过频道菜单的操作，您可以实现搜索节目、制式选择等操作。 ∆自动搜索 选中此项后，按右/确定键，电视机进入搜台菜单，开始自动搜台，若按菜单键则退出。 在搜索过程中，电视机将自动存储节目，并设置制式。搜台完毕，即可观看电视节目。 ∆制式设置 本机共有以下制式，方便您选择。 彩色制式：AUTO、PAL、NTSC、SECAM 伴音制式：DK、M、BG、I ∆跳过 自动搜索后，可能有些台效果很差或者重复。可设置“跳过 开”，则在按节目+/节目-键换台时将跳过该频道。 ∆手动搜索 选中此项后，重复按左/右键，可向低频段/高频段搜索信号。若搜到的节目不是需要的，可 再次按下左/右键继续搜索，直到完成该节目号的搜索。 ∆微调 选中此项后，重复按左/右键，可以用微调的方式调整个别节目，以获得最佳的接收效果。 ∆节目编辑 * 命名节目 进入节目编辑菜单，按上/下键选择需要命名的频道号，按演示键进入命名状态。通过重复 按数字键选择所需字符。编辑完一个字符后，按左/右键移动光标再编辑另一字符。编辑完毕， 按下缩放键确认并退出命名状态；编辑未完，若要取消当前编辑，再次按演示键即可。 16 数字液晶电视 使 用 说 明 * 交换节目 进入节目编辑菜单，按上/下键选择节目号 A，按缩放键节目号 A 变为红色，再按上/下/左/右键选择需要与 A 交换的节目号 B， 此时按下缩放键，A 和 B 交换位置，当前显示为原节目号 B 的内容。重复上述操作，可按个人习惯将节目排序，方便收看选择。 按键对应的字符列表： 语言选择 选择菜单中显示中文还是英文 恢复出厂设置 执行此项操作，系统将自动恢复到出厂设置的状态。 按键名称 对应字符 按键名称 对应字符 0 0 空格 - . / 1 1 : * + 2 2 A B C 3 3 D E F 4 4 G H I 5 5 J K L 6 6 M N O 7 7 P Q R S 8 8 T U V 9 9 W X Y Z 17 数字液晶电视 使 用 说 明 高级设置 ∆蓝背景 选择“开”表示当无信号时屏幕显示为蓝色。 ∆背光亮度 根据收视环境，按左/右键适当调节背光亮度可以达到节能的效果。 ★ 在保证观看质量的前提下，通过适当降低背光亮度可降低电视机在使用过程中的能耗。 ※ 减小背光亮度后收看电视时，电视机可能会发出轻微的声音或图像闪烁。这是由电视机 工作原理决定的，并非故障，不会影响您的正常收看。 ∆运动提示 开启此功能，每间隔两小时左右，屏幕右上角会提醒您长时间观看电视要注意休息——“动 一动，更健康”。此时若有按键操作，屏幕提示将消失；若无任何按键操作，约十秒后屏幕提 示自动消失。 ∆画面位置 根据收看喜好或需要，可将画面水平左/右移动或垂直上/下移动。 ※ 画面位置调整过程中图像会出现抖动，属于正常现象。 18 数字液晶电视 使 用 说 明 定时设置 在定时菜单中可设置时钟和睡眠关机、定时开机、定时关机等。 ∆定时睡眠 设置睡眠关机时间。可设置从当前时间开始计算的关机时间：10、20、30、60、90、120、 180、240 (分钟)。当选择为“关”，则表示未设置睡眠关机。 启动睡眠关机后，可在定时菜单中查询剩余关机时间。在睡眠时间到前约一分钟有屏幕 提示(倒计时)即将关机，此时按除待机键外任意键均可取消睡眠关机。执行睡眠关机后，电视 机将进入待机状态。 ∆时间设置 包括当前时间、开机时间、关机时间的设置： 选择时间项目后，按数字键可从左到右设置小时/分钟。设置电视的时钟，下面几项的设置是以当前时间作为参照的。 ∆开机源/开机节目 设置开机信号源，可使电视机执行定时开机时转到相应的信号源(当选择开机源为 TV 时，可设置开机节目号)。在待机状态下， 定时开机时间到后电视机将自动开机播放预约节目；若已是开机状态，定时开机时间到后将直接跳转到预约的节目。 ∆定时模式 设置定时开/关机模式： 关——不执行定时任务； 一次——只执行一次； 每天——每天都执行定时任务。 注：一旦交流关机将清除所有定时设置。 ∆开机音量:可设定开机时音量的大小。 ※ 在 VGA 休眠状态下，整机无法实现上述功能。 ※ 定时功能时间如与标准时间略有误差属正常现象，而非本机故障。 19 数字液晶电视 使 用 说 明 设置图像 通过图像菜单的操作，您可以选择更适合自己习惯的图像质量。 选择图像模式 整机在出厂前已设置了三种固定的图像模式(标准、柔和、亮丽)，您可以根据观看环境的不同， 选择相应的模式。而按个人喜好设置的图像质量则被存储为用户模式。 标准：适合在一般环境中； 柔和：适合在较黑暗的环境； 亮丽：适合在明亮的环境下。 用户设置 如需自行设定图像质量，请在选择相应的项目后按左/右进行调整。 对比度：调整对象与背景之间的亮度和暗度； 亮度：设置整个屏幕的亮度； 清晰度：将显示对象的轮廓调整得更为锐化或钝化； 饱和度：调整颜色的浓淡深浅； 色调：调整对象的颜色，使其更自然地偏红或偏绿。(仅对 NTSC 信号有效) ※ 在 VGA 模式下，调整项目有所不同。 ※ 当信号较差时，建议适当降低图像清晰度。 ※ 在 VGA 模式下，可通过选择自动校正或调整画面位置、时钟、相位等项目来设置显示效果。 色温 用户根据收看习惯，可选择最适合的色温。 标准：使白色保持其本色； 暖色：使白色略带红色； 冷色：使白色略带蓝色。 20 数字液晶电视 使 用 说 明 图像高级设置 ∆画质增强 开启此功能，可有效改善画质效果。建议请将此项设置为“开”。 ※ VGA 源和 DVI 信号下，画质增强功能无效。 ∆显示模式 您可以选择改变图像尺寸以符合自己的习惯。(功能同缩放键) 全屏幕： 正常处理放大信号，图像在屏中央，图像上下左右满屏； 4:3： 水平线性压缩到 4:3，画面显示在屏幕中间，上下满屏，左右黑边； 动态扩展：将图像分成五段，中间用线性缩放，边缘用非线性缩放； 全景画面：在动态扩展上调整水平、垂直方向重现率(水平增加，垂直减小)； 影院： 将图像上下削去部分(削掉电影上下的黑边)，做全屏显示； 字幕画面：将图像上边削去部分(削掉电影上部的黑边)，做全屏显示； 原始宽高比：按照信号的长宽比例最大限度地进行缩放处理，保证图像画面的不失真和显示屏 的最大限度利用。(仅在多媒体视频播放时有此模式) ※ 在 VGA 源和 DVI 信号下，只有“全屏、4:3”两种缩放模式。 ※ 在多媒体源下，无“全景画面”，“影院”，“字幕画面”等缩放模式。 ※ 在 YPbPr 和 HDMI 源下播放 1080P 信号时，只有“全屏、4:3”两种缩放模式。 ∆图像降噪 用户可根据图像质量自行设定。打开图像降噪，可减少图像的噪声，但会影响图像的清 晰度。建议您在信号质量很好时关闭此功能。 21 数字液晶电视 使 用 说 明 设置声音 在声音菜单中，你可以设置自己喜欢的声音效果。 选择声音模式 整机在出厂前已设置了三种固定的声音模式(标准、音乐、新闻)，您可以根据观看节目的 不同，选择相应的模式。而按个人喜好设置的声音质量则被存储为用户模式。 标准：适合收看一般节目； 新闻：适合收看广播类节目； 音乐：适合收看音乐类节目。 用户设置 均衡器： 用户可根据自己的喜好增强或者减弱某段的音效。(120Hz、500Hz、1.5KHz、5KHz、10KHz) 平衡: 调节左右声道的平衡状态。 环绕声：选择打开或者关闭以达到最佳的伴音效果。 自动音量控制 当信号输入的音量较大时，建议开启此功能，系统会在一定范围内自动调整伴音的输出 幅度，以保证听感的舒适度。 演示功能 量子芯演示 在量子芯演示状态下，将分左右两屏显示普通画面和量子芯处理的对比效果。 ※ 在演示模式下按任意键(不包括电源键)，系统退出演示模式，进入正常的观看状态。 动态功耗演示 本机已自动设置为在节能状态下工作，通过查看动态功耗演示可做对比(若在非节能状态下指针将指向“100”处)。 注：在多媒体源以及电脑或 HDMI 特定信号下、无信号状态时、或在某些特定情况下无演示功能。 22 数字液晶电视 使 用 说 明 数字多媒体功能 USB2.0 主控接口 本机具有 USB2.0 主控接口，可支持 U 盘、USB 移动硬盘(2.5 寸)、USB 读卡器等带有 USB 接口的移动存储设备，并实现对 USB 移动存储设备中相应文件进行图片显示、电影播放、音乐播放、文本阅读等操作。本机不支持直接将手机、数码相机、数码摄像机 等移动设备插入 USB 接口进行识别的功能。对于因不正确接入设备而引起的故障，或使用不符合规范要求的 USB 存储设备引起的 USB 接口损坏，本公司不承担任何责任。对操作前请仔细阅读本手册的 USB2.0 主控接口说明。 ★ 为了防止数据丢失或损坏，建议您做好重要数据的备份。本公司对任何形式的数据丢失概不负责。为了能够在电视上浏览数字多 媒体功能，USB 存储设备必须是 FAT16、FAT32 或 NTFS 文件系统格式。对于其它文件系统格式，本机不保证兼容。 ★ 使用本机前，请拔掉 USB 存储设备的外部供电线，并正确插入带有 USB 接口的存储设备。本机 USB 接口依照 USB2.0 标准设计， 可为 USB 接口提供 5V±0.2V(500mA)电流输出来驱动外部 USB 存储设备。若出现识别硬盘慢的情况，请保证硬盘的供电充足。建议 不要同时接入一个以上移动硬盘，以防止 USB 设备不能正常工作或者系统电流过大导致意外发生。 ★ 为确保移动存储设备安全，请在进入多媒体模式前将 USB 存储设备插入电视机上的 USB 接口处；如果要取出 USB 存储设备，请 先退出多媒体模式。对于因不正确操作引起的 USB 存储设备损坏，属于公司免责范围。 ★ 因本机 USB 接口属于高速数据线接口，为保障 USB 接口稳定可靠地工作，请尽量将外部 USB 设备的 USB 接口直接连接到本机。 使用 USB 延长线，请确认该线束能够驱动需要连接的 USB 存储设备。不标准的延长线将可能导致 USB 存储设备无法正常工作，属 正常现象，与本机性能无关。 本机支持 USB 外部设备及多媒体文件格式错误自动检测及保护功能。当由于外部原因导致系统工作不正常时，系统将自动返 回到多媒体初始界面，并有屏幕提示：“USB 异常，请消除故障后重新交流开关机。”该过程大约会持续约 1 分钟且指示灯缓慢闪 烁，请耐心等待。若因此在播放或操作过程中出现错误，需要重新开机操作。 多媒体功能说明 本机多媒体功能可播放：JPEG、BMP 格式图片文件； RMVB 等格式视频文件；MP3 等格式音频文件。具体详见下表： 23 数字液晶电视 使 用 说 明 图片支持格式 相关参数 文件类型 分辨率 压缩选项 支持范围 Progressive JPEG 分辨率只支持 1024x768 基线("标准") 支持 JPEG 15360x8640 基线已优化 支持 单色 支持 16 色 支持 256 色 支持 16bit 支持 24bit 支持 BMP 3000x3000 32bit 支持 音频支持格式 相关参数 文件类型 采样率 比特率 声音通道 MP3 8K~48KHz 32K~320Kbps Mono, Stereo 本机可显示 LRC 格式的歌词，如果歌词文件名和音频文件名一致，且在同一目录下，该功能将自动开启，无需用户设置。 但如果歌词文件的格式本机不支持，则无法显示歌词。 文本支持格式 相关参数 文件类型 支持后缀名 字库集 文件大小 文本 TXT GB2312-80 < 500K 24 数字液晶电视 使 用 说 明 视频支持格式 相关参数 文件类型 支持后缀名 内部编码 比特率 MPEG1 .Dat\.Mpg\.Mpeg \ \ MPEG2 .Vob\..Ts\.Mkv\.Avi MPEG2 最高 20Mbps MPEG4 .AVI\.Mp4\.Mkv H264\ MPEG4 最高 20Mbps RM\RMVB .RM\.RMVB RM 最高 10Mbps FLV .FLV H264 最高 20Mbps ※ 除上表所示格式外的音视频文件，本机不保证兼容播放。 进入与退出多媒体模式 按节目源键打开节目源菜单，用上/下键移动光标选中 USB1 或 USB2，再按右键或确定键进入多媒体模式。在此模式下，利用 节目源选择菜单，也可以退出多媒体模式选择其它节目源 多媒体主操作界面 进入多媒体模式首先进入媒体类型选择界面。使用左/右键光标左右移动(图片、音 乐、电影、文本)；按确定键可进入下一级选择界面(分区盘符选择)；按确定键进入文件 夹或者文件选择界面，按上/下/左/右键选择文件夹或者文件。按确定键可打开文件夹或 选中想要播放的文件；按播放/暂停键播放或暂停播放文件；按退出键停止播放文件并返 回文件夹。 ★ 当没有存储设备接入时，无法进行进入分区盘符选择界面，须等待存储设备插入后方可 继续操作。 25 数字液晶电视 使 用 说 明 文件播放功能 当选择图片/音乐/电影/文本选项后和分区盘符选项后，屏幕将显示与本机 USB 接口相连的外设上存储的文件和文件夹。按上/ 下/左/右键选择文件夹，按确定键进入，选中“返回”项按确定键返回上一级文件夹或上一级选择界面。在文件夹中按确定键选择要 播放的文件或取消选择，按播放键开始播放所选择的文件。 1． 播放/暂停键： 开始播放同一级文件夹中选定的文件或暂停播放。 2． 停止键：停止播放。 3． 前一文件、后一文件：用户可以正常播放模式下手动选择所要播放的文件。 4． 快进/快退键：在播放多媒体文件时，可实现快进/快退操作；在播放文本文件时翻页。 ※ 若移动存储设备容量大或分区较多，每次开机首次识别该设备速度会较慢，请耐心等待。 ※ 当播放的图片文件较大或分辨率较高的 BMP 图片时，打开的速度会慢一些，该过程请不要频繁操作遥控器，否则可能会导致读取 速度降低或者读不出文件的现象，请耐心等待。 ※ 当图片在屏幕上开始切换时，遥控器的某些按键无效，待一张图片显示完成后方可进行操作。 ※ 当播放到不兼容或错误的视频文件时，本机将不播放该文件，请手动选择下一文件进行播放。 ※ 由于多媒体格式多样性，播放部分音视频格式时无法实现快进/快退/放大/缩小/缩放功能或其表现方式有一定差异，属正常现象。 多媒体设置 在多媒体播放模式下按菜单键选择多媒体菜单可设置如下项目： 1. 图片播放速度：设置图片播放的速度快、中或慢 2. 图片播放特效：设置图片播放中，切换图片时的特效开关 3. 重复模式：设置图片/音乐/电影重复播放的模式 全部：只在用户选择的所有该类型文件之间循环。 指定：只重复播放当前选定的文件。 无：不做循环。 4. 音乐：可设置开或关(详见第 27 页相关说明) 5. 字幕颜色：可选择字幕的颜色为白色、黄色或绿色 26 数字液晶电视 使 用 说 明 控制台操作功能 当用户在播放文件状态下，按确定键打开操作控制台；按左/右键选择操作项目，按确定键执行相应的控制操作，按退出键退出控 制台界面。在操作不同类型文件时，控制台有所不同，下面为示意图，具体以实际显示为准。 1. 播放／暂停：同播放/暂停键 2. 快退：同◄◄键 3. 快进：同►►键 4. 前一文件：同▌◄◄键 5. 后一文件：同►►▌键 6. 停止：同停止键 7. ：设置多媒体文件重复播放的模式(同多媒体设置菜单中的重复模式设置)。 8． : 选择重复段落播放 设置 A: 设置重复段落的开始点； 设置 AB: 设置重复段落的结束点； 取消: 取消设置。 9． 播放列表： 查看用户选择要播放文件的列表； 通过上/下键选择播放列表中的文件，按确定键播放目前选择的文件。通过左/右键实现播放列表框和“取消”按钮之间的切换，当选 择“取消”按钮后，按确定键退出播放文件列表框； 10．信息：查看多媒体文件的信息, 包含 文件名、分辨率、音轨(视频)、外挂字幕(视频)、段落、文件大小等。 图片控制台 音乐控制台 电影控制台 27 数字液晶电视 使 用 说 明 如果播放的视频有多音轨、多外挂字幕等时，可通过上/下和左/右键进行该项目的调整。 ※ 若文件类型不同，显示的项目将有所不同。 11. 慢进：在播放视频时，慢进播放。 12. 步进：在播放视频时，单步播放。 13. 时间跳转： 进入时间输入界面，通过数字键输入时间后，按确定键将跳到设置的时间并进行播放。 14．显示模式：同缩放键。 ※ 在播放分辨率为 1280x720(720P)及以上多媒体视频文件时，为保证视频播放质量，本机不支持对视频文件进行缩放。 15．静音：同静音键。 16． ：背景音乐开关，在播放图片、文本时，通过该按键实现背景音乐的播放。 如进入音乐模式选中本机支持的音乐文件后，再进入图片模式浏览图片，可实现浏览图片并播放背景音乐功能； 如进入音乐模式选中本机支持的音乐文件后，再进入文本模式浏览文本文件，可实现阅读文本文件并播放背景音乐功能。 28 数字液晶电视 使 用 说 明 简单故障检查 当您遇到如下常见问题时，可尝试自行对照检查即可排除而无需联系技术人员。 图像 现 象 可能的原因/解决办法 无图像(黑屏)且无声音 *检查电源插头是否插好，主电源开关是否按下。 *电源指示灯是否亮，按待机开关。 *检查天线连接情况。 有重影 *检查天线/电缆连接状况 *检查天线的位置和方向。 有雪花状干扰 *检查是否该频道信号差或信号线质量问题 图像失真(条纹或虚线) *使天线远离其他连接电缆 *使电视机远离电吹风、摩托车等电器干扰。 TV 状态有图像干扰 *在频道菜单中选择微调改善图像效果 AV 状态下出现蓝屏或图像干扰 *视频信号线是否接插正确或牢靠 PC 下切换图像格式后出现暂时黑屏 *是否处在切换格式后整机在进行自动校正或对该格式不支持。 PC 图像位置不居中 图像模糊，抖动或有黑色水平干扰线(PC 信号时) *可能是 PC 图像未调整好。需在 PC 模式下进入图像菜单，选择 自动校正或手动设置相关项目。 PC 图像显示颜色严重偏色 *重新调整色温 没有外接装置输入的信号 *检查外接装置是否打开，在信号源菜单中选择正确的模式。 *检查电视机与外接装置的连接 屏幕上出现像素疵点 *属正常现象 图像没有颜色 *在图像菜单中检查对比度、饱和度是否最小值 29 数字液晶电视 使 用 说 明 声音 现 象 可能的原因/解决办法 图像正常但无声音 *检查是否处于静音状态，按静音或 V+解除。 *检查音量数值是否最小，按 V+调大。 有杂音 *在频道菜单中选择微调改善声音效果 其他 现 象 可能的原因/解决办法 电视机自动关机(进入待机状态) *检查是否启动了定时关机/睡眠关机功能 自动开机 *检查是否启动了定时开机功能 无法选择某些节目 *打开频道菜单，检查该节目是否处于“跳过 开”状态并解除。 遥控器不工作 *检查电池安装是否正确，以确定重新安装。 *检查电池是否电量已耗尽，以确定更换电池。 *清洁遥控器的顶端边缘(发射窗) 图片质量不好 *是否电视机受强电磁干扰，应远离这些干扰源。 *尽量使用质量好的源文件 30 数字液晶电视 使 用 说 明 产品规格 型 号 LED42B1000C 面 板 类 型 LED 背光面板 最大可视图像尺寸 对角线约 106cm 固有分辨力 1920×1080 彩 色 制 式 PAL、NTSC 声 音 制 式 D/K、M、I、B/G PC 推荐输入格式 WXGA(1280×768 60Hz) HDMI 推荐输入格式 1080i 60Hz YPbPr 推荐输入格式 1080i 60Hz 音频输出功率 2×5W 输入电压及额定功率 见后盖铭牌 待机功耗(约) ≤0.5W 机身尺寸 (约) (宽×高×厚) mm 964×580×50 mm (不含底座) 964×635×195 mm (含底座) 净 重 (约) 9.6Kg (不含底座) 12Kg (含底座) 装 箱 清 单 电视机 一台 使用说明书 一份 用户保修卡 一份 遥控器 一个 电池 (7#) 一对 底座组件 一套 螺钉 三颗 ★ 液晶屏面板参数以供应商规格书为准。 ★ 本公司产品不断更新，如有更改恕不另行通知。 JUC0.018.00068491
