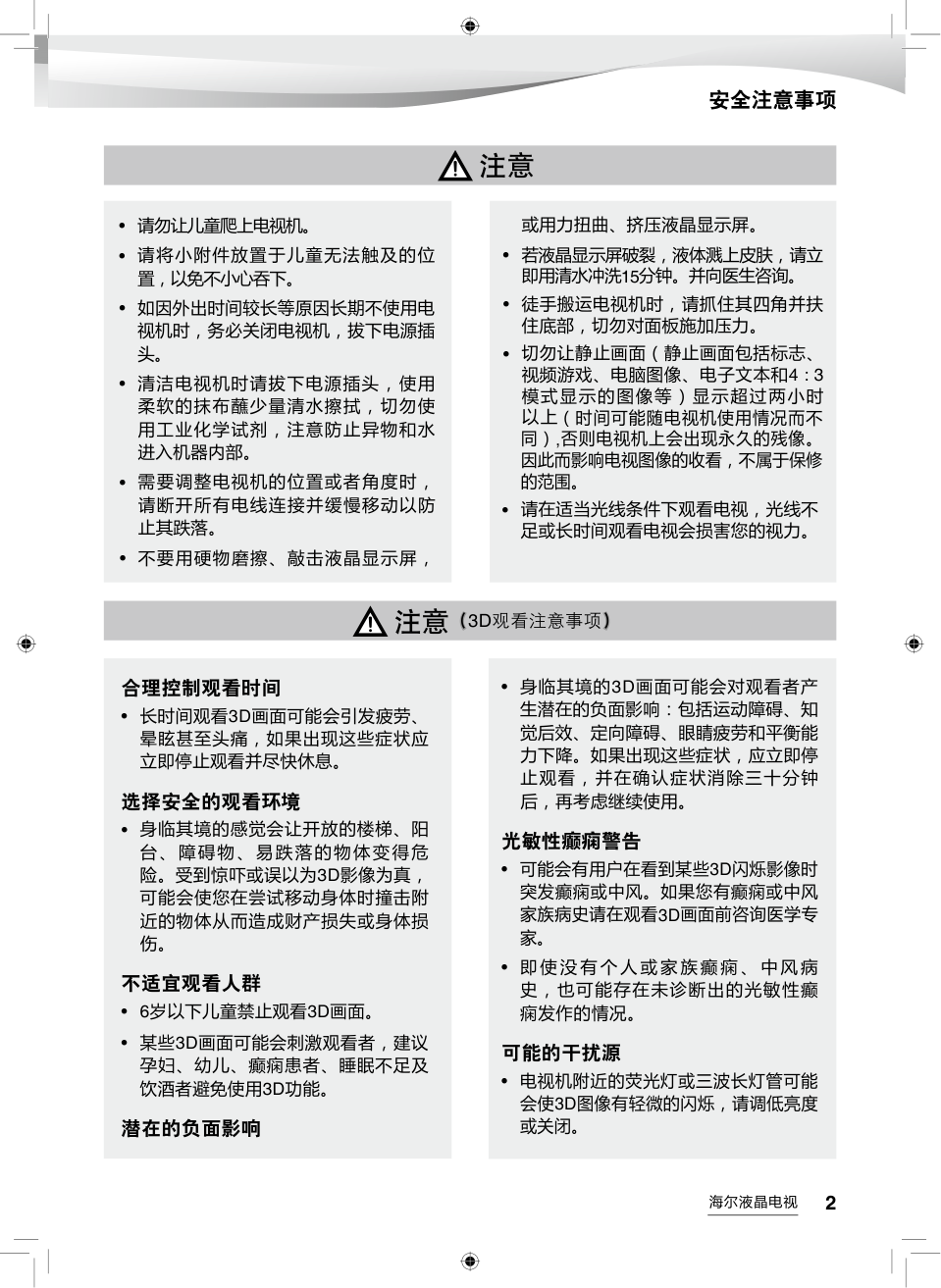

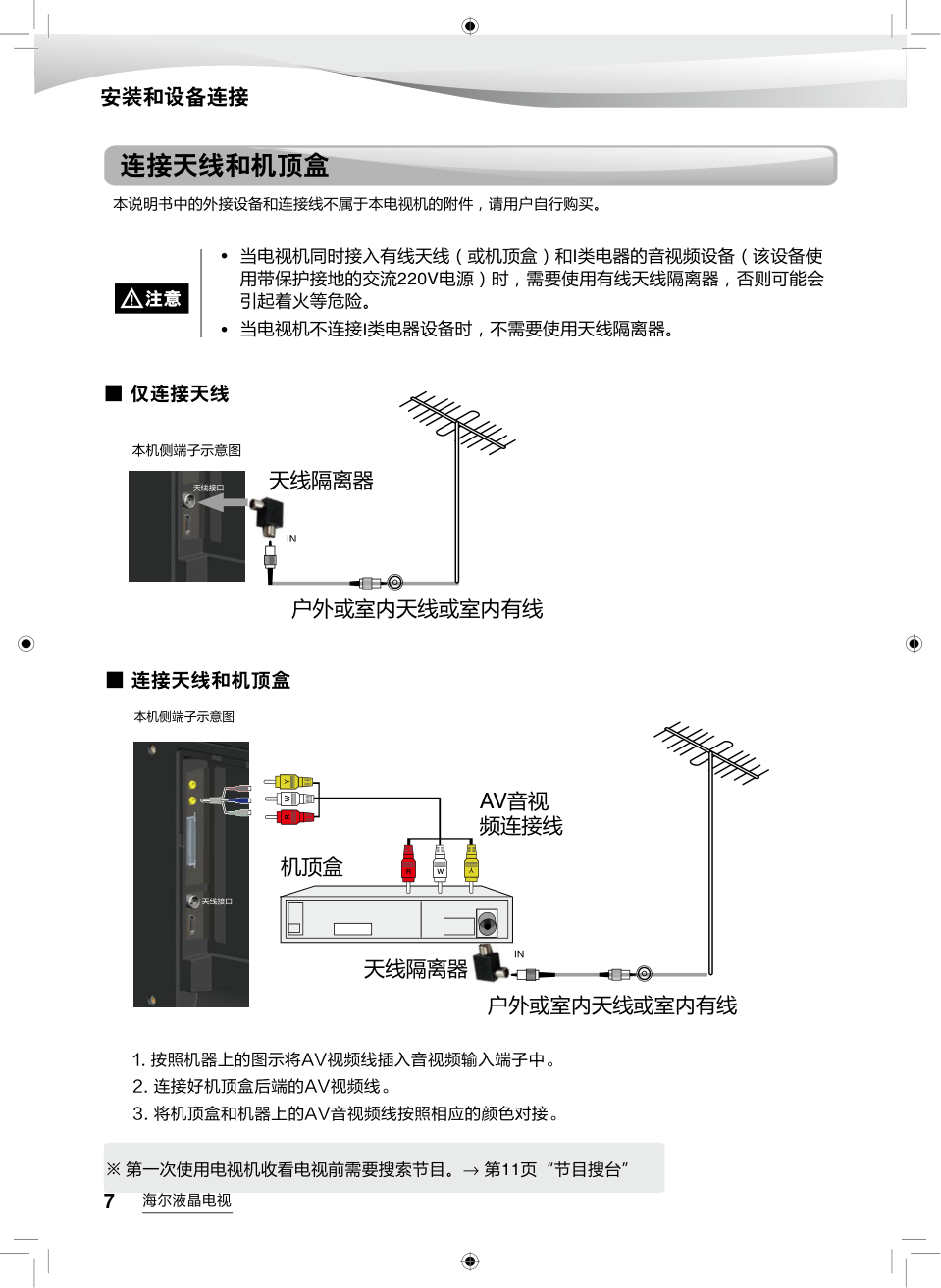

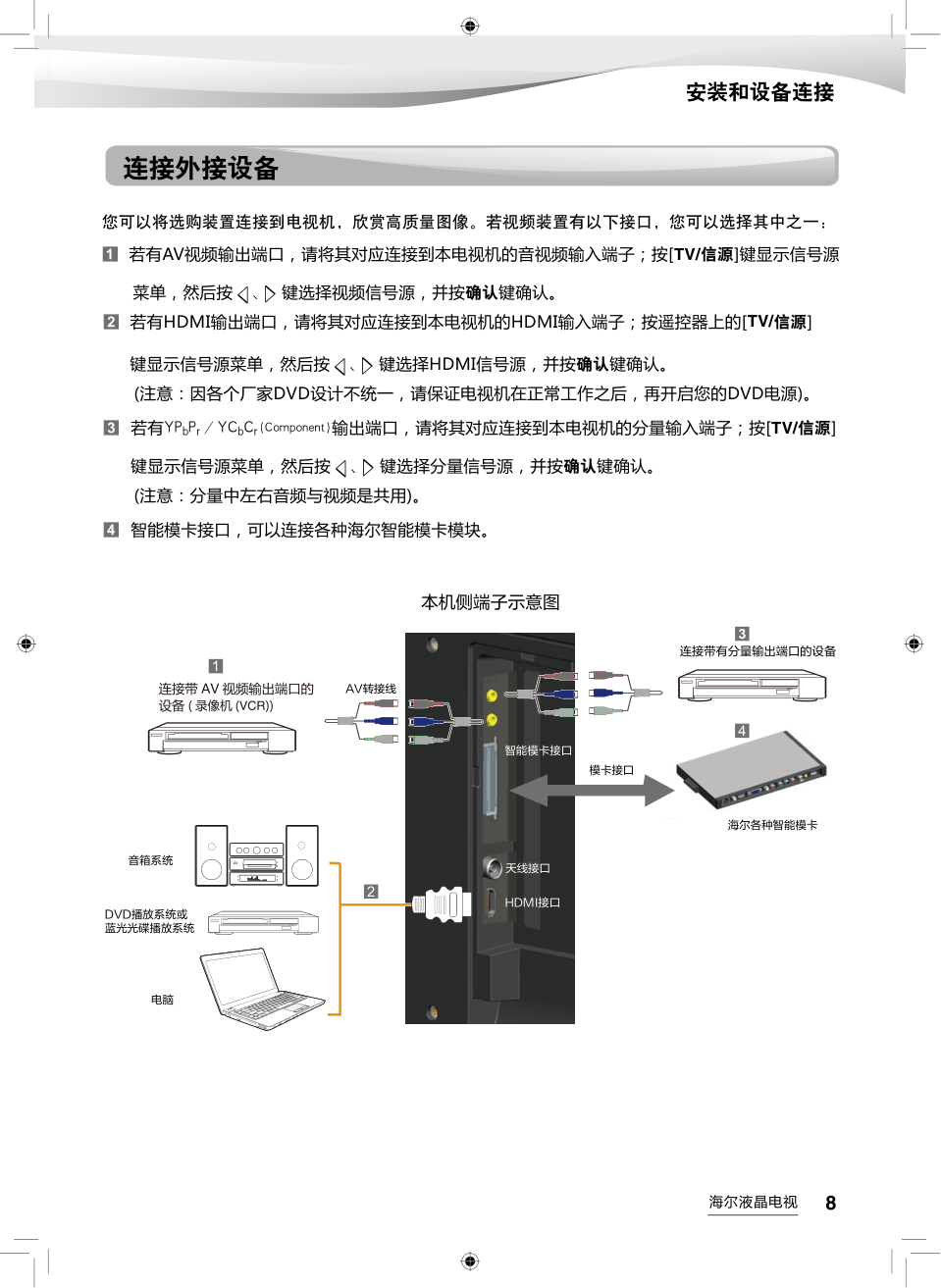

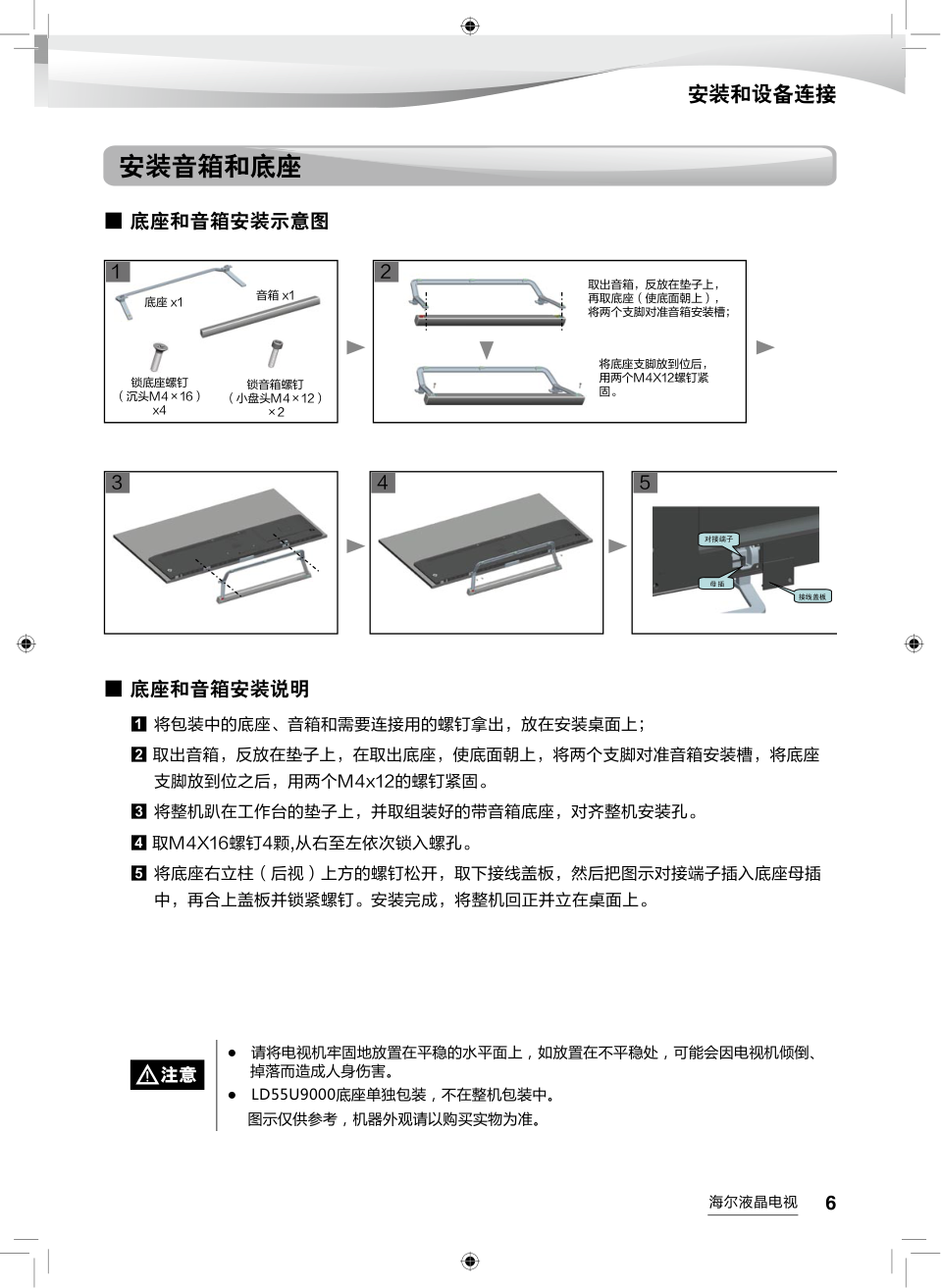

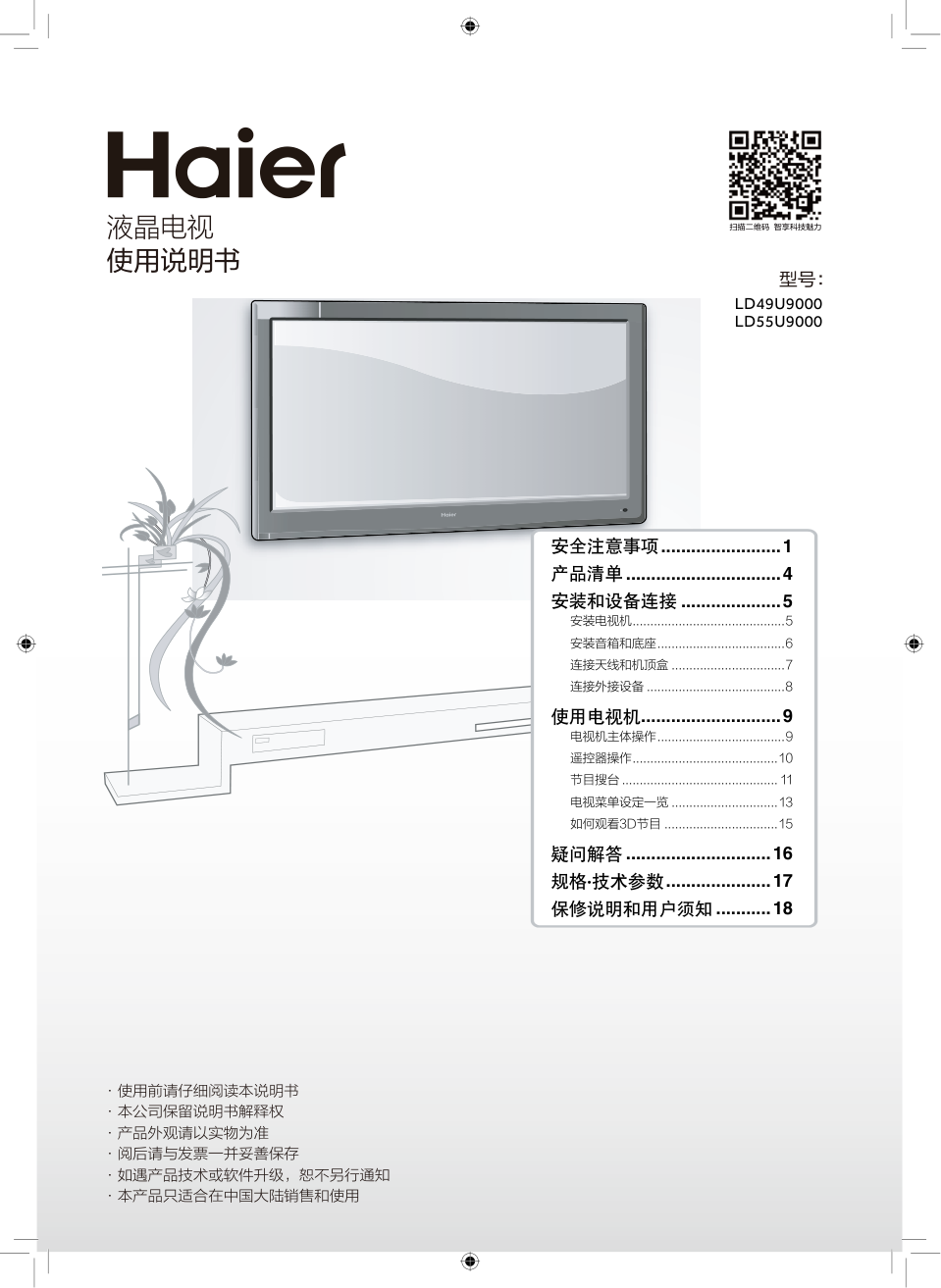

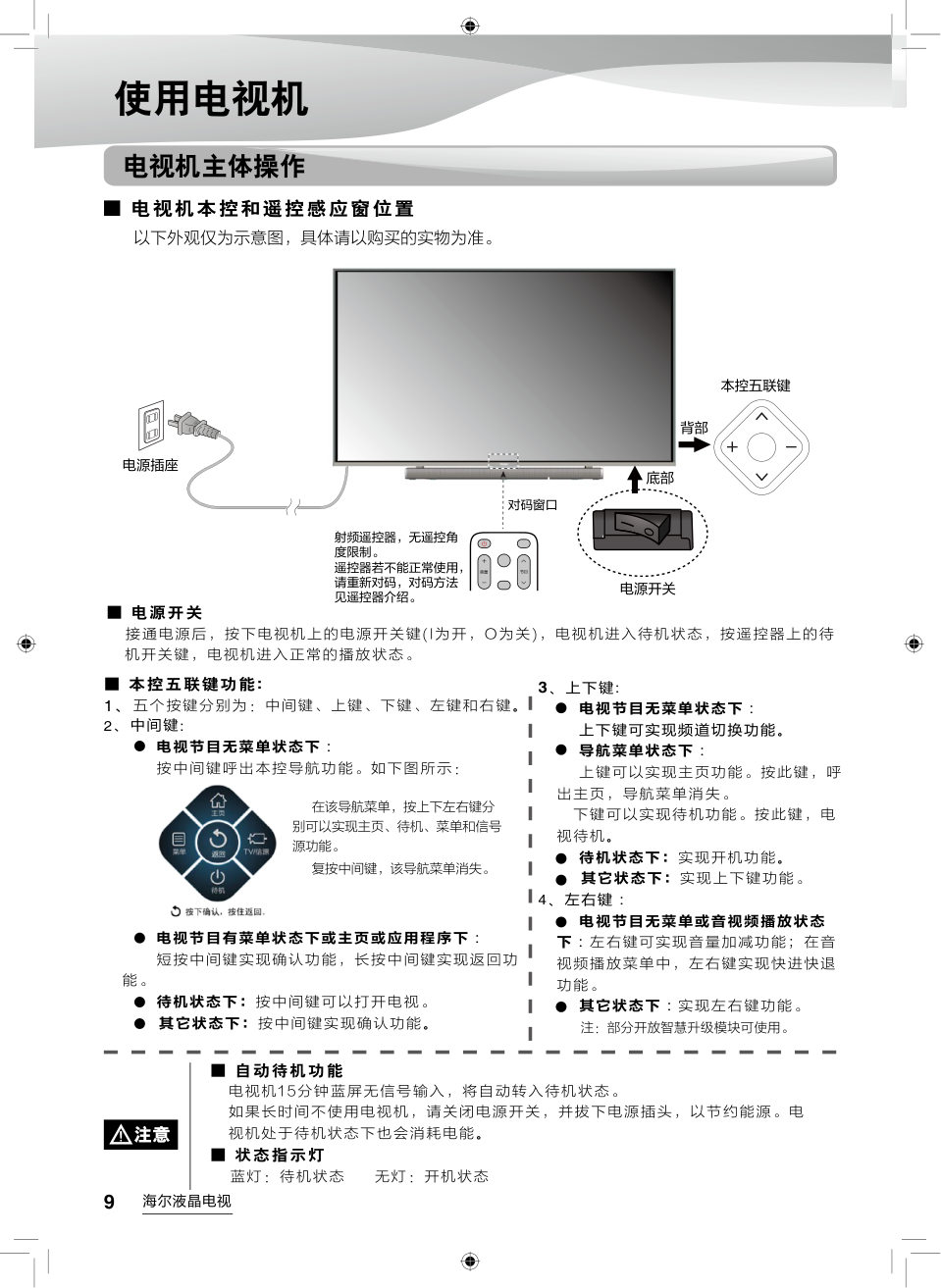

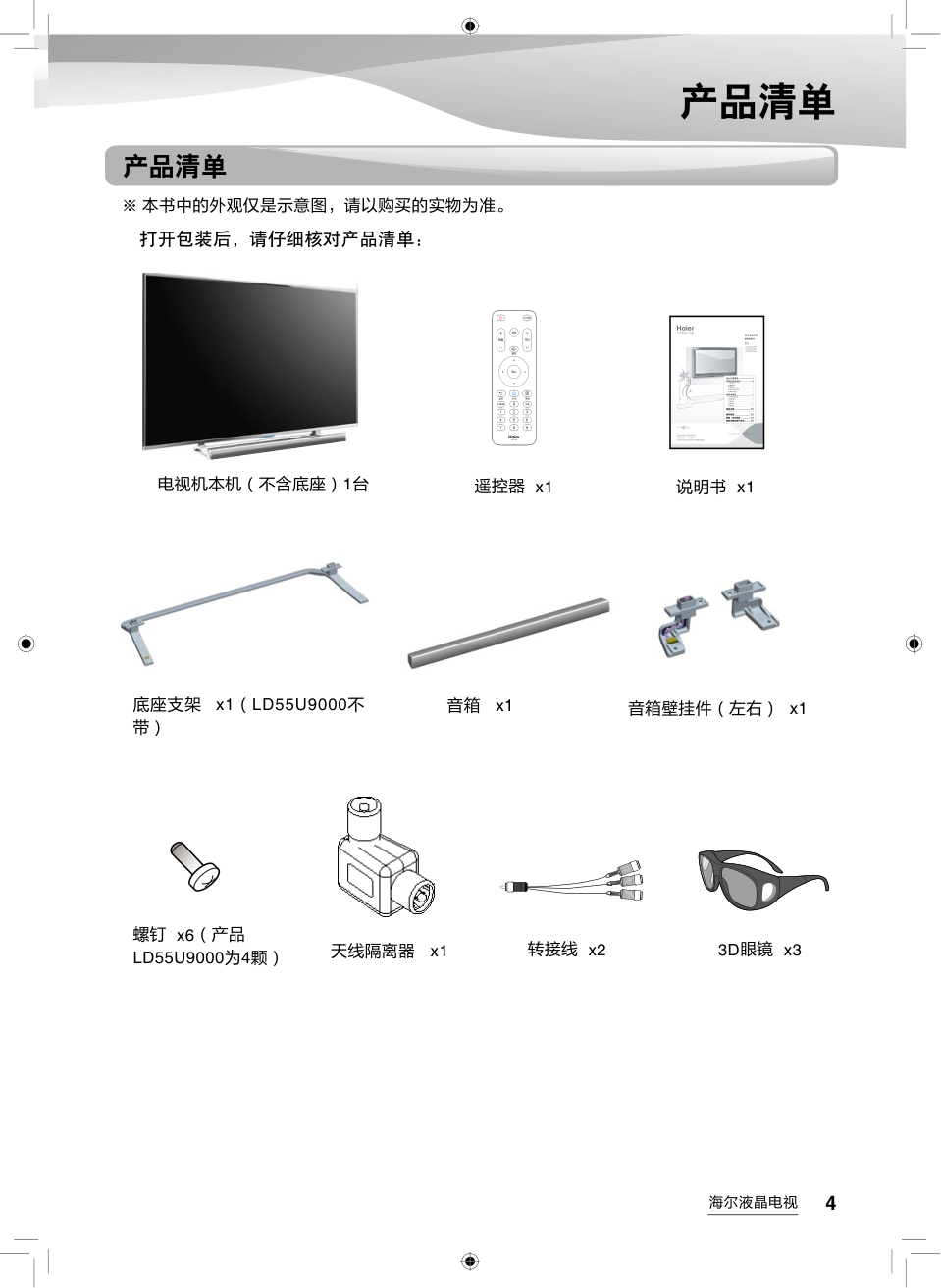

����� ����� ������������� ������������ ����������� ������������� ������������������� ����������������� ��� ������������� 安全注意事项 ........................1 产品清单 ...............................4 安装和设备连接 ....................5 安装电视机............................................5 安装音箱和底座.....................................6 连接天线和机顶盒.................................7 连接外接设备........................................8 使用电视机 ............................9 电视机主体操作.....................................9 遥控器操作..........................................10 节目搜台............................................. 11 电视菜单设定一览...............................13 如何观看3D节目.................................15 疑问解答 .............................16 规格·技术参数 .....................17 保修说明和用户须知 ...........18 LD49U9000 LD55U9000 海尔液晶电视 1 使用前请仔细阅读以下安全注意事项： �� 可能造成人员伤亡 �� 可能造成伤害或财产损失 其中图示表示必须禁止的行为 其中图示表示必须执行的操作 发生以下情况 停电或者电压不稳定。 • 机内发出异常声音或气味。 • 交流电源线损坏。 • 电视机由于跌落、敲击或撞击而损坏。 • 任何液体或异物掉入机壳内。 •  立即关闭电视机，从电源 插座中拔下电源插头，并 及时联系授权的专业维修 人员检修。 ※ 有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速 打开门窗。 �� 切勿使用交流220V、50Hz以外的 • 电源。 当电视机同时接入有线天线（或机 • 顶盒）和I类电器的音视频设备（该 设备使用带保护接地的交流220V电 源）时，需要使用有线天线隔离器 （见天线连接示意图），否则可能 会引起着火等危险。当电视机不连 接I类电器设备时，不需要使用天线 隔离器。 切勿将电视机固定于不稳 • 固的位置， 否则可能会跌落损坏，甚至着火。 切勿将电视机放置于： • 强光直射、潮湿、过热或多灰尘的 环境； 储存或使用易燃易爆物质的环境； 有可燃性或腐蚀性气体的环境； 浴室、厨房等环境。 切勿使用破损的或不适合的插座， • 确保插头与插座接触良好。 切勿让电源插头和插座粘附灰尘和 • 金属附着物。 切勿损坏电源线： • 禁止改装电源线； 勿将重物压在电源线上； 保持电源线远离热源； 拔下电源插头时，请勿拉扯电源线。 切勿在同一个插座中并联太多的插 • 头，否则可能因功耗过大而着火。 切勿将明火（例如点燃的蜡烛）靠 • 近电视机，否则可能引起触电或火 灾。 切勿将装有水的容器放在电视机周 • 围，以免受水滴或水溅，引起触电 或火灾。 安全注意事项 切勿用湿手触碰插头，否则容易引起 电击。 切勿在暴雨尤其有雷电时使用电视 机，请及时拔下电源和天线插头，以 防雷击。 切勿以任何方式自行拆装电视机，否 则可能会导致电击或着火。 所有修理都应委托专业的技术人员。 海尔液晶电视 2 安全注意事项 请勿让儿童爬上电视机。 • 请将小附件放置于儿童无法触及的位 • 置，以免不小心吞下。 如因外出时间较长等原因长期不使用电 • 视机时，务必关闭电视机，拔下电源插 头。 清洁电视机时请拔下电源插头，使用 • 柔软的抹布蘸少量清水擦拭，切勿使 用工业化学试剂，注意防止异物和水 进入机器内部。 需要调整电视机的位置或者角度时， • 请断开所有电线连接并缓慢移动以防 止其跌落。 不要用硬物磨擦、敲击液晶显示屏， • 或用力扭曲、挤压液晶显示屏。 若液晶显示屏破裂，液体溅上皮肤，请立 • 即用清水冲洗15分钟。并向医生咨询。 徒手搬运电视机时，请抓住其四角并扶 • 住底部，切勿对面板施加压力。 切勿让静止画面（静止画面包括标志、 • 视频游戏、电脑图像、电子文本和4 : 3 模式显示的图像等）显示超过两小时 以上（时间可能随电视机使用情况而不 同）,否则电视机上会出现永久的残像。 因此而影响电视图像的收看，不属于保修 的范围。 请在适当光线条件下观看电视，光线不 • 足或长时间观看电视会损害您的视力。 �� 合理控制观看时间 长时间观看3D画面可能会引发疲劳、 • 晕眩甚至头痛，如果出现这些症状应 立即停止观看并尽快休息。 选择安全的观看环境 身临其境的感觉会让开放的楼梯、阳 • 台、障碍物、易跌落的物体变得危 险。受到惊吓或误以为3D影像为真， 可能会使您在尝试移动身体时撞击附 近的物体从而造成财产损失或身体损 伤。 不适宜观看人群 6岁以下儿童禁止观看3D画面。 • 某些3D画面可能会刺激观看者，建议 • 孕妇、幼儿、癫痫患者、睡眠不足及 饮酒者避免使用3D功能。 潜在的负面影响 身临其境的3D画面可能会对观看者产 • 生潜在的负面影响：包括运动障碍、知 觉后效、定向障碍、眼睛疲劳和平衡能 力下降。如果出现这些症状，应立即停 止观看，并在确认症状消除三十分钟 后，再考虑继续使用。 光敏性癫痫警告 可能会有用户在看到某些3D闪烁影像时 • 突发癫痫或中风。如果您有癫痫或中风 家族病史请在观看3D画面前咨询医学专 家。 即 使 没 有 个 人 或 家 族 癫 痫 、 中 风 病 • 史，也可能存在未诊断出的光敏性癫 痫发作的情况。 可能的干扰源 电视机附近的荧光灯或三波长灯管可能 • 会使3D图像有轻微的闪烁，请调低亮度 或关闭。 ��（3D观看注意事项） 海尔液晶电视 3 安全注意事项 有毒有害物质元素分析 LCD/PDP 类彩色电视机的环保标识和产品中非环保类物质或元素的名称及含量的说明 1. 产品中非环保类物质或元素的名称及含量： 部件名称 非环保类物质或元素 铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 高温融化的焊料 ╳ 〇 〇 〇 〇 〇 半导体器件的焊料 ╳ 〇 〇 〇 〇 〇 电气连接的触点 (例如: 电源开关的触点) 〇 〇 ╳ 〇 〇 〇 电子陶瓷元件 ╳ 〇 〇 〇 〇 〇 钢；铜；铝合金金属 ╳ 〇 〇 〇 〇 〇 电子部件和发光管的玻璃 ╳ 〇 〇 〇 〇 〇 电池 ╳ 〇 〇 〇 〇 〇 液晶屏（适用于LCD产品） ╳ ╳ 〇 〇 〇 〇 PDP屏（或模组）（适用于PDP产品） ╳ 〇 ╳ 〇 〇 〇 〇 ： 表示该非环保类物质在该部件所有均质材料中的含量均在SJ/T 11363-2006 标准规定的限量要求以下。 ╳ ： 表示该非环保类物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006标准规定的限量要求。 2. 环保标识的说明： 本产品根据国家法规《电子信息产品污染控制管理办法》的相关规定，采用了国家 行业标准《SJ/T 11364-2006 电子信息产品污染控制标识要求》中电子信息产品污 染控制标志。 3. 废弃电器电子产品回收处理说明： 若您打算废弃本产品，请联系当地合法的废弃电器电子产品处理回收企业。 本产品外观部件均采用绿色环保材料制造，所含有的非环保类物质或元素皆由于全球的技术和工艺水 平限制而无法实现非环保类物质或元素的完全替代，但本产品中非环保类物质的含量极其微少，长期 使用不会对人体产生危害，请放心使用。 除观看3D画面外禁止将3D眼镜用于任 • 何其它用途，这可能会使您视力下降并 带来潜在危险。 禁止按压或刮擦3D眼镜表面。 • 在移动身体前务必摘除3D眼镜，防止 • 跌倒或意外伤害。 请勿在3D眼镜上使用苯、稀释剂或 • 蜡，可能导致涂漆脱落。 在极少情况下，3D眼镜所使用材质可 • 能引发过敏反应。 注意手指不要被3D眼镜的铰链部分夹 • 到。 请 使 用 清 洁 、 柔 软 的 干 布 擦 拭 3D眼 • 镜。禁止浸泡在任何液体中。 如果眼镜损坏，避免碎片碰到嘴或眼 • 睛。 如果你有任何视力方面的问题（近视/ • 远视、散光、左右眼视力不等），请在 使用3D眼镜前调整好视力。 请勿将3D眼镜储藏在潮湿、高温的地 • 方。 ��（3D眼镜注意事项） 海尔液晶电视 4 产品清单 ※ 本书中的外观仅是示意图，请以购买的实物为准。 �� ����� �� �� �� �� �� HTR-U06B ������ ����� �� ����������� ���������� ���������������� 安全注意事项 ........................1 安装和设备连接 ....................4 产品清单 ..............................................4 安装电视机 ...........................................4 安装底座 ..............................................5 连接天线和机顶盒 ................................5 连接外接设备 .......................................6 使用电视机 ............................7 电视机主体操作 ....................................7 遥控器操作 ...........................................8 节目搜索 ..............................................9 网络连接 ............................................10 网络设置 ............................................ 11 高级功能...................... 12 3D功能 .............................................. 12 疑问解答...................... 13 规格·技术参数 ............. 14 保修说明和用户须知 ........ 15 LE42A800R LE46A800R LE50A800R 产品清单 打开包装后，请仔细核对产品清单： 电视机本机（不含底座）1台 遥控器 x1 天线隔离器 x1 音箱 x1 音箱壁挂件（左右） x1 说明书 x1 底座支架 x1（LD55U9000不 带） 螺钉 x6（产品 LD55U9000为4颗） 转接线 x2 3D眼镜 x3 海尔液晶电视 5 ����� ������ ���������������� ���������������� 10cm 10cm 7cm 30cm ������ � ������ � 10cm 10cm 10cm 30cm 通风 切勿覆盖通风孔或将任何物体插入 • 机壳内。 电视机周围保留足够的通风空间。 • 请勿如左、右图所示安装电视机。 • 安装提示 勿将电视机放置在可能会受到机械震动的地方。 • 勿将电视机放置在昆虫有可能进入的地方。 • 勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。 • 勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。 • 安装和设备连接 安装电视机 如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。 • 应将电视机安装在易于插拔的交流电源插座附近。 • 为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。 • 海尔液晶电视 6 ���� ��� ���� ����� ���������� �� ����� ����� ����� ��������� �� ������������ ������������ ������������� ���������� ����������� �� � � � � � 安装音箱和底座 1 将包装中的底座、音箱和需要连接用的螺钉拿出，放在安装桌面上； 2 取出音箱，反放在垫子上，在取出底座，使底面朝上，将两个支脚对准音箱安装槽，将底座 支脚放到位之后，用两个M4x12的螺钉紧固。 3 将整机趴在工作台的垫子上，并取组装好的带音箱底座，对齐整机安装孔。 4 取M4X16螺钉4颗,从右至左依次锁入螺孔。 5 将底座右立柱（后视）上方的螺钉松开，取下接线盖板，然后把图示对接端子插入底座母插 中，再合上盖板并锁紧螺钉。安装完成，将整机回正并立在桌面上。 ● 请将电视机牢固地放置在平稳的水平面上，如放置在不平稳处，可能会因电视机倾倒、 掉落而造成人身伤害。 ● LD55U9000底座单独包装，不在整机包装中。 图示仅供参考，机器外观请以购买实物为准。 ■ 底座和音箱安装示意图 ■ 底座和音箱安装说明 安装和设备连接 �� 海尔液晶电视 7 安装和设备连接 连接天线和机顶盒 本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。 ※ 第一次使用电视机收看电视前需要搜索节目。→ 第11页“节目搜台” 1. 按照机器上的图示将AV视频线插入音视频输入端子中。 2. 连接好机顶盒后端的AV视频线。 3. 将机顶盒和机器上的AV音视频线按照相应的颜色对接。 ■ 仅连接天线 ■ 连接天线和机顶盒 当电视机同时接入有线天线（或机顶盒）和I类电器的音视频设备（该设备使 • 用带保护接地的交流220V电源）时，需要使用有线天线隔离器，否则可能会 引起着火等危险。 当电视机不连接I类电器设备时，不需要使用天线隔离器。 • �� ������������ ��� ���� ���� ����� �������� ���� Y Y ������������ ����� �������� ���� 海尔液晶电视 8 连接外接设备 1 ���� �������� �������� �������� �������� ������������� ���� ����� ������ ������ ���� �� 1 2 4 您可以将选购装置连接到电视机，欣赏高质量图像。若视频装置有以下接口，您可以选择其中之一： 1 若有AV视频输出端口，请将其对应连接到本电视机的音视频输入端子；按[TV/信源]键显示信号源 菜单，然后按 、 键选择视频信号源，并按确认键确认。 2 若有HDMI输出端口，请将其对应连接到本电视机的HDMI输入端子；按遥控器上的[TV/信源] 键显示信号源菜单，然后按 、 键选择HDMI信号源，并按确认键确认。 (注意：因各个厂家DVD设计不统一，请保证电视机在正常工作之后，再开启您的DVD电源)。 3 若有YPbPr／YCbCr(Component)输出端口，请将其对应连接到本电视机的分量输入端子；按[TV/信源] 键显示信号源菜单，然后按 、 键选择分量信号源，并按确认键确认。 (注意：分量中左右音频与视频是共用)。 4 智能模卡接口，可以连接各种海尔智能模卡模块。 安装和设备连接 海尔液晶电视 9 电视机主体操作 ■ 自动待机功能 电视机15分钟蓝屏无信号输入，将自动转入待机状态。 •. 如果长时间不使用电视机，请关闭电源开关，并拔下电源插头，以节约能源。电 •. 视机处于待机状态下也会消耗电能。 ■ 状态指示灯 蓝灯：待机状态.....无灯：开机状态 ■ 电源开关 接通电源后，按下电视机上的电源开关键(I为开，O为关)，电视机进入待机状态，按遥控器上的待 机开关键，电视机进入正常的播放状态。 ■ 本控五联键功能: 1、五个按键分别为：中间键、上键、下键、左键和右键。 2、中间键: 电视节目无菜单状态下： 按中间键呼出本控导航功能。如下图所示： 电视节目有菜单状态下或主页或应用程序下： 短按中间键实现确认功能，长按中间键实现返回功 能。 待机状态下：按中间键可以打开电视。 其它状态下：按中间键实现确认功能。 3、上下键: 电视节目无菜单状态下： 上下键可实现频道切换功能。 导航菜单状态下： 上键可以实现主页功能。按此键，呼 出主页，导航菜单消失。 ......下键可以实现待机功能。按此键，电 视待机。 待机状态下：实现开机功能。 其它状态下：实现上下键功能。 4、左右键： 电视节目无菜单或音视频播放状态 下：左右键可实现音量加减功能；在音 视频播放菜单中，左右键实现快进快退 功能。 其它状态下：实现左右键功能。 ............注：部分开放智慧升级模块可使用。 ■ 电视机本控和遥控感应窗位置 �� �� ���� ���� ����� ���������� ���� ����������� ���������� ������� ���� �� 使用电视机 以下外观仅为示意图，具体请以购买的实物为准。 在该导航菜单，按上下左右键分 别可以实现主页、待机、菜单和信号 源功能。 复按中间键，该导航菜单消失。 海尔液晶电视 10 遥控器操作 安装遥控器电池 1..遥控器使用两节七号电池。 2..按图所示方式安装电池，并确保电池正负极安装正确。 3..切勿混用新旧电池。长时间不使用遥控器，请将电池取 出。 4..妥善处理废旧电池，以免儿童触及。 �� �� ����� �� �� �� �� �� HTR-U06B . .待机开关 .TV/信源 .非TV下按此键进入TV./.TV下切换信号源 .音量+/- .调整音量 .节目∧/∨ .切换频道 .屏显 .显示屏幕菜单 .静音 .关闭或打开声音 .导航键 .在菜单或选项中上\下\左\右移动 .确认 .确认选择 .返回 .返回上一级菜单 .主页 .进入主页主界面。注：部分开放智慧升级模块可使用 .菜单 .进入主菜单界面 .数字按钮 .输入数字进行频道切换，若输入多位数频道 .号，请在3秒内连续输入数字 .工具 .本机无此功能 .TVNOW .电视聚开关键。注：部分开放智慧升级模块可使用 本机型适用遥控器型号：HTR-U06B 本遥控器为射频遥控器，没有遥控角度的限制。在使用遥控器前，请先对遥控器进行对码设置。 使用电视机 若遥控器失灵：请对遥控器重新对码。 对码方法 ： ......在电视机交流开机30秒内，将遥控器与电视机中下方遥控接收端保持在20cm区域内，同时长按 遥控器"7、9"数字键约3秒，.遥控器"红、蓝"指示灯交替闪烁表示开始对码，此时松开按键，遥控器" 红、蓝"指示灯同时闪烁3次，表示遥控器对码成功，对码后摇动遥控器，可在电视屏幕上看到鼠标移 动。如对码不成功，遥控器"红、蓝"指示灯快闪后灭掉，请重复以上操作重新对码。 海尔液晶电视 11 使用电视机 节目搜台 按确认键开始自动搜台。 如果需要中断请按返回键返回上一级 菜单。 按 、 键选择.[调谐]，.按 键进入， 、 选择[自动搜台]。 按 、 键选择您要选择的项目，.按 、 进行调整。 按菜单键，进入主菜单。 进入调谐主菜单后，按 、 选择[手动搜台]， 按确认键进入。 1 1 3 2 2 搜台完毕 搜台需要等待一段时间，搜台完毕后自动结 束，并开始播放节目。 模拟电视自动搜台 模拟电视手动搜台 频道交换 第一次使用电视机收看电视前需要搜索节目。搜索节目前，请确认天线已正确连接.→.第7页“连接天线”。 需要搜索全部节目请使用.[自动搜台]。 电视菜单下，按 、 、 、 键控制光标。按确认键进入光标选择项目。按返回键回到上级菜单。 自动搜台后将按照频段自动排列频道顺序。 . „ 原本的节目列表将被覆盖。 . „ 按遥控器上的TV/信源键显示信号源菜单，按 、 键选择 [模拟电视]信号源， 并按确 认键确认。然后执行下面的步骤： 手动搜台：按您设定的频道号向前或向后手动 „ 搜索节目。 微调：小幅度调整频道频率。一般情况下不用 „ 进行调整，只有在信号不好的情况下进行微 调。 彩色制式： „ 在 [SECAM] → [AUTO] → [PAL] → [NTSC] 之间切换。一般情况下不需要调 整，自动搜台时通常设置为 [AUTO] 制式。 声音制式： „ 在 [DK] → [M] → [BG] → [I] → [L] 之间切换。一般情况下不需要调整，自动搜台 时通常设置为 [DK] 制式。 跳越： „ 跳越设为开时，该频道将在按 、 键时跳过，只能按数字键选择该频道节目。 将任意两个频道的节目位置互换。 按 键选择[交换至]，按数字键设置需要交换到的 频道号，按 键将光标移动到[确认]处，按确认 键确认。 ���������������������������������������������������������������������� ��������� �� ��� 海尔液晶电视 12 按确认键开始自动搜台。 如果需要中断请按返回键返回上一级菜 单。 按确认键进入，按 、 键设置频道 号。将光标移到开始搜索按扭，按确认 键搜索。 按菜单键，进入主菜单。 按菜单键，进入主菜单。 3 数字电视手动搜台 使用电视机 节目搜台 按遥控器上的TV/信源键显示信号源菜单，按 、 键选择 [数字电视]信号源， 并按确 认键确认。然后执行下面的步骤： 1 1 3 搜台完毕 搜台需要等待一段时间，搜台完毕后自 动结束，并开始播放节目。 数字电视自动搜台 搜台完毕 搜索完一个频率后自动保存。 如果需要中断请按返回键返回上一级菜 单。 按 、 键选择.[调谐]，.按 键进入， 、 选择[自动搜台]。 按 、 键选择.[调谐]，.按 键进入， 、 选择[手动搜台]。 2 2 ����������������������������������������������������������������������� �� ��� ��������������������������������������������������������������� ���������������������������������������������������������������������� ������������������������������������������������������������������� ���� ������ 海尔液晶电视 13 图像 标准 亮度、色彩适中的图像效果。 柔和 柔和、浅淡的图像效果。 明亮 鲜明、亮丽，富有动感的图像效果。 用户 设定自己喜好的图像效果，选中用户项目后，按确认键进入用户子菜单，您可以 对比度、亮度、色度、清晰度等项目进行设定，设定出自己喜欢的画面效果。 选中子项目后，按遥控器上的音量加减键进行设置。 声音 标准 系统设定的标准声音效果。 音乐 明快的韵律，圆晕的声音及乐器的音色和余韵，呈现的宛如就在眼前般演奏的临 场演唱会。 电影 电影演出效果般的图像配合具有开阔感感染力的音效，令人享受到如同影院般的 临场感。 新闻 提升了播音员和解说员声音的清晰度，符号新闻视听。 游戏 用户在玩游戏时，能使音效更接近游戏的模式。 用户 设定自己喜好的声音效果，选择用户项目后，按确认键进入用户子菜单，您可以 低音增强、人声增强、高音增强等项目进行设定，设定自己喜好的声音效果。 调整 满屏 将DVD或宽屏广播的图像尺寸调整为满屏显示。 4：3 电影或正常广播的默认设置。 放大 针对4:3信号中含有的16:9图像，进行放大成满屏效果显示。 电影 针对超宽屏幕信号（信号长宽比2.35:1），进行同比例放大成满屏效果显示。 全景 图像中间部分比例保持不变，左右两边区域做线性拉伸。 全真 针对输入HDMI或分量输入（1080i）信号时，连续显示为完整图像。 电视菜单设定一览 按菜单键进入菜单界面，通过 、 、 、 键选择要设定的项目，按确认键确认。按 返回键返回上一级菜单。 使用电视菜单 海尔液晶电视 14 使用电视菜单 3D 关闭 关闭3D模式。 2D转3D 将2D节目转成3D节目观看。 左右 根据片源选择左右3D格式 上下 根据片源选择上下3D格式 帧交替 根据片源选择帧交替3D格式 行交错 根据片源选择行交错3D格式 高级 设定自己喜好的3D图像效果，进入高级项目子菜单，您可以对3D色彩增靓、景深等 项目进行设定。 左右交换：校正左右眼图像，使之与眼镜一致。 • 自适应检测：自动识别3D信号并切换到对应模式（仅3D片源下 • 可用）。 3D色彩增靓：使3D图像色彩更加绚丽、生动。 • 景深：调节2D转3D后图像的清晰范围，带来不同的层次感。 • 节能 动态 动态适合比较亮的环境观看电视。例如阳光明媚的白天 明亮 明亮适合稍暗的环境观看电视。例如阴天。 普通 普通适合正常环境观看电视。 夜景 夜景适合比较暗的环境观看电视。例如夜晚 调谐 自动搜台 详见第11页 手动搜台 频道交换（模拟 信号下） 系统 菜单设置 进入菜单设置项目，按确认键进入子菜单，您就可以对菜单语言、菜单时间和背景项 目进行设定。 菜单语言：按 • 、 键可以设置中文和英文两种语言。 菜单时间：按 • 、 键可以对菜单显示的时间长短进行设置。 背景：按 • 、 键可以设置背景的开或关。 图像优化 进入菜图像优化项目，按确认键进入子菜单，您就可以对图像进行斜线补偿、数字降 噪和色彩增强进行设定。 斜线补偿：消除运动画面下斜线产生的小锯齿现象，使图像更清 • 晰。 数字降噪：在微弱信号下，开启该功能，可以减少图像干扰。 • 色彩增强：使图像色彩更加生动。 • 海尔液晶电视 15 如何观看3D电视 使用附带的3D眼镜尽情观赏3D节目或由2D转成的3D影像。 ※ 因片源不同，支持的格式也会有所不同。 ※ 3D观看格式为720P以上格式。 3D功能 2D状态下 按菜单键显示电视菜单屏显，按 、 键选择[3D]项目，按 键进行3D项目设置子菜单。 在观看3D节目前，请佩戴好附带的3D眼镜。 如果是2D片源，如普通的2D电视节目 1 按 、 键选择 [2D转3D] 项目，并按确认键确认，即可进行3D观看。 2 若要对图像的3D效果进行进一步调整，可以按 、 键选择 [高级]项目并按确认键进入，您 可以按 、 键分别对 [左右交换]、[自适应检测]、[3D色彩增靓]、 [景深]等3D项目进行 选择，按 、 键分别进行设置，使之达到您想要的效果。 3 完成设置后，按返回键退出设置界面，即可观看3D效果的电视画面。 如果是3D片源，如3D影碟等 1 根据3D片源格式，按 、 键选择 [左右]、[上下]、[帧交替] 或 [行交错]3D片源适合的格式 。 *部分信号下不支持所有格式。 2 若要对图像的3D效果进行进一步调整，可以按 、 键选择 [高级]项目并按确认键进入，您 可以按 、 键分别对 [左右交换]、[自适应检测]、[3D色彩增靓]、 [景深]等3D项目进行选 择，按 、 键分别进行设置，使之达到您想要的效果。 3 完成设置后，按返回键退出设置界面，即可观看3D效果的电视画面。 3D状态下 2 3 1 按菜单键显示电视菜单屏显，按 、 键选择[3D]项目，按 键进行3D项目设置子菜单，按. 、 .键选择.[关闭]，以2D模式观看影像，无需佩戴3D眼镜。 在3D状态下，若要对图像的3D效果进行进一步调整，可以按 、 键选择 [高级]项目并按确认键进入， 您可以按 、 键分别对 [左右交换]、[自适应检测]、[3D色彩增靓]、 [景深]等3D项目进行选择，按 、 键分别进行设置，使之达到您想要的效果。 完成设置后，按返回键退出设置界面，即可观看3D效果的电视画面。 海尔液晶电视 16 疑问解答 ������������������ ������������������ ������������������� ������������������� ������ ��������������������� ����� ��������������������� �������� ���������嘈� ���������������������� �������������������������������� �������������� ���������������������� �������������� ����������� ��������������� ���������� ������������� 在您要求修理前，请检查以下项目。 如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。 自检 以下情况不属于故障： 电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗 • 点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素， 不会影响电视机的整体性能。 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。 • 如果画面、声音没有异常，出现以下情况不用担心： • 用手触摸液晶显示屏和金属后壳感到静电。 电视机后部和屏幕温度较高。 海尔液晶电视 17 规格·技术参数 ■ 机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据） 型号 整机消 耗功率 音频输 出功率 机器净尺寸 (长×宽×高)(含底座) 机器净尺寸 (长×宽×高)(不含底座) 净重 (含底座) 净重 (不含底座) LD49U9000 110W 2x8W 1094x234x678 （mm） 1094x46x633（mm） 17.0Kg 16.0Kg LD55U9000 130W 2x8W 1234x234x759 （mm） 1234x45x710（mm） 22.0Kg 20.5Kg ■ 支持的HDTV/ SDTV(YPbPr/YCbCr)格式 ■ 支持的HDMI接口 输入格式 ■ 支持的DVI接口 输入格式 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 720p 50/60 1080i/1080p 50/60 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 720p 50/60 1080i/1080P 50/60 信号格式 刷新频率 （Hz） 640 x 480 60 800×600 1024×768 ■ 电视机基本规格和参数 电源 ~220V 50Hz 接收电视 制式 数字信号 DTMB 模拟信号 SECAM、PAL、 NTSC，DK、 BG、M、I、L 视频输入 视频 (CVBS) ，分量，HDMI或DVI 环境条件 使用环境温度 ： +5℃～+35℃ 使用环境湿度 ： 20%～80% 存贮温度 ： -15℃～+45℃ 存贮湿度 ： ≤80% 大气压力 ： 86~106Kpa �� 如果存贮温度低于0℃，请先将机器放置于工作温度的环境中进行恢复2小时， 然后再通电使用，以保护您的电视机不受到损坏。 产品执行标准：Q/0212HDZ 157-2013 特别说明： 设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参 考，请您以购买的实物为准。 海尔液晶电视 18 保修说明和用户须知 感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务： “1”：指安装服务“一次就好” “5”：指五项组合服务 【A】 安全测电服务： 服务前为您安全测电并提醒讲解到位。 【B】 讲解指导使用： 向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。 【C】一站式通检： 对用户家其他电器逐一通检保养。 【D】健康测水质： 对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。 【E】一站式服务营销： 根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供 上门设计、送货、安装、维保一条龙服务。 体现海尔真诚、贴心的服务，海尔友情提醒您： 海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材 料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》,也可登陆http://fuwu.rrs.com查 询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或 登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。 海尔，期待您的参与！ 如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。 用户须知 尊敬的用户： 尊敬的用户： 感谢您选用海尔牌电视机，我公司将按照《中华人民共和国消费者权益保护法》的有关规定及我公司 对用户的真诚承诺，凭此保修说明及发票，为您提供下列服务： 1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组 件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示 屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。 2、“三包”有效期的计算方法如下： 2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供 有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起 计算； 2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。 3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。 4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务： 4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的； 4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落 等）造成故障的； 4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的； 4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏； 4.5 遥控器因剧烈震动内外部受损。 收费修理应向您提供收费标准及发票。 5、每次服务后，如满意，请在上门服务记录单上签字。 6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。 7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。 对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、 零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒 绝交费。 *使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。 电视机合格证 地址：青岛市高科技工业园海尔信息园内 在线报修地址：http://service.haier.com 售后服务热线：4006 999 999 网址：www.haier.com Certificate of Quality 检验员： 生产日期详见S/N码 2014年02月01版次 专用号：0090510912
