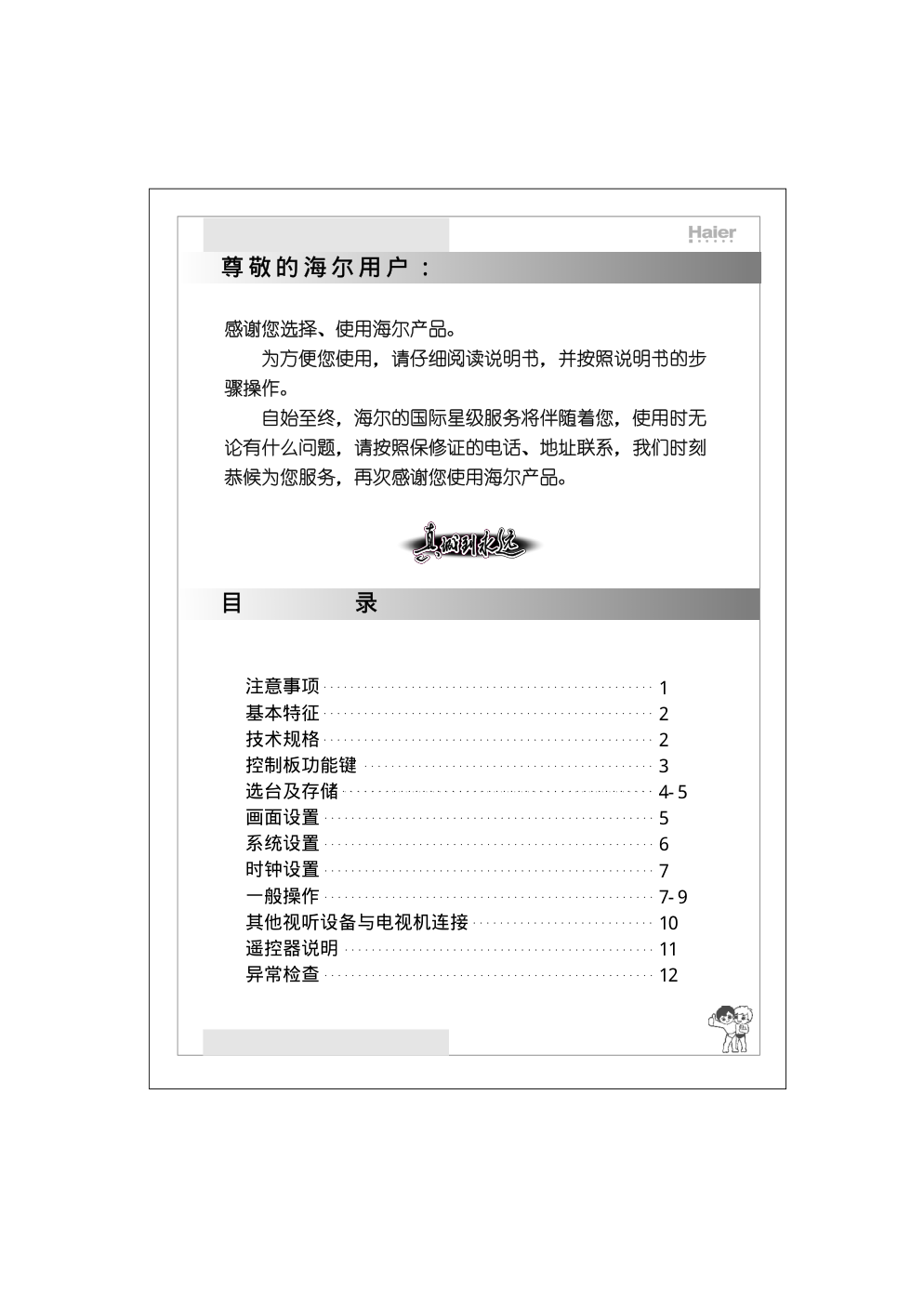

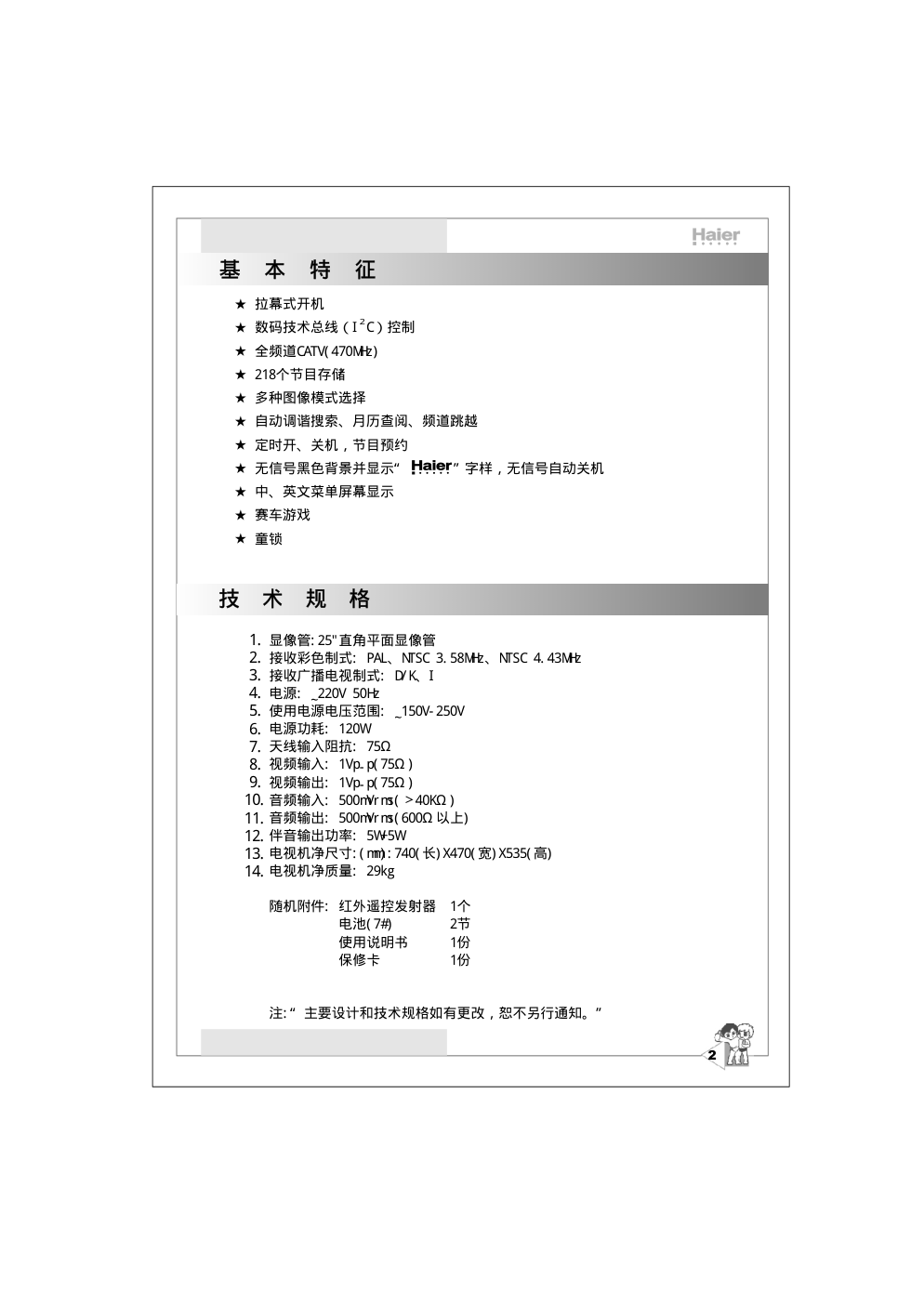

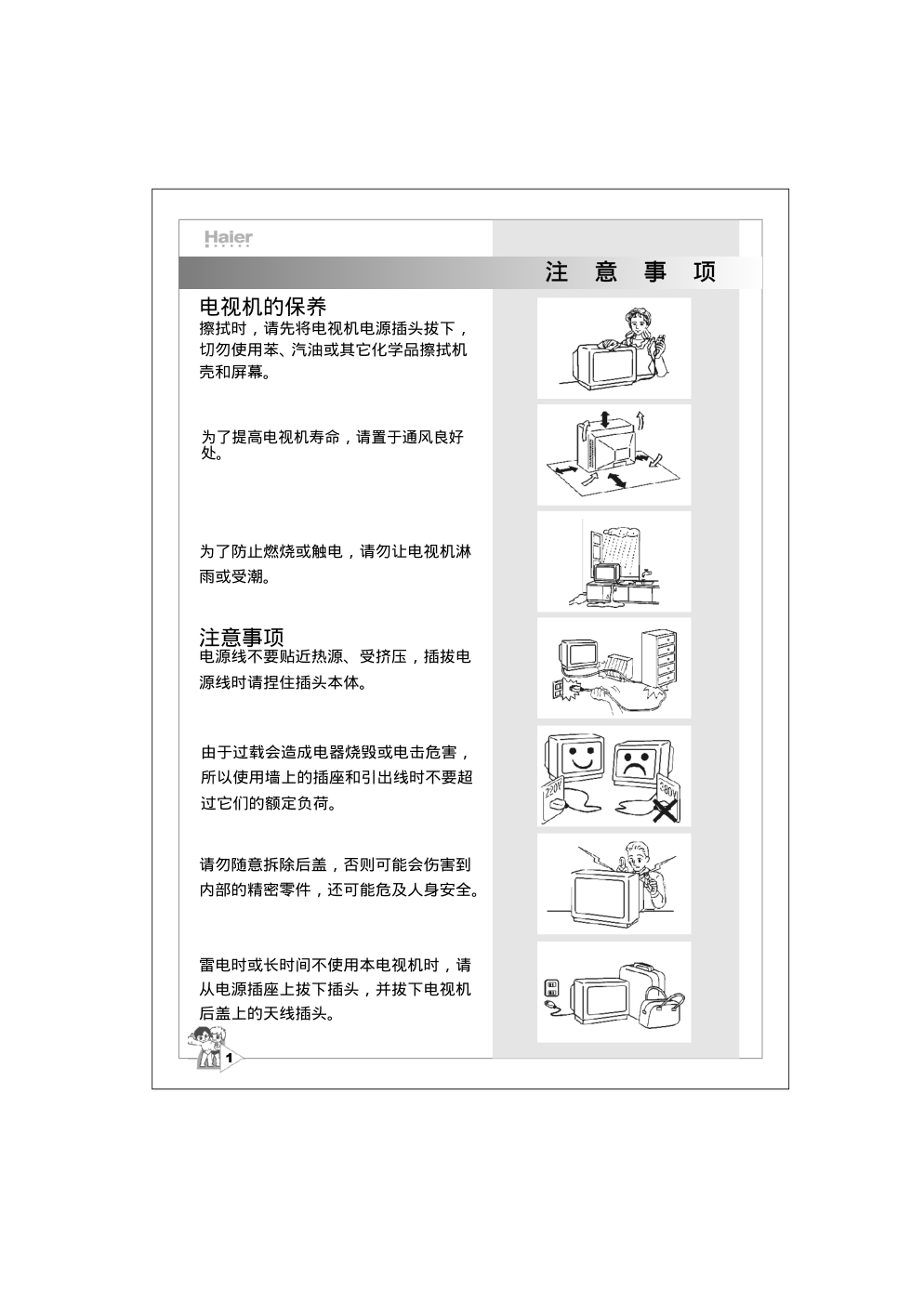

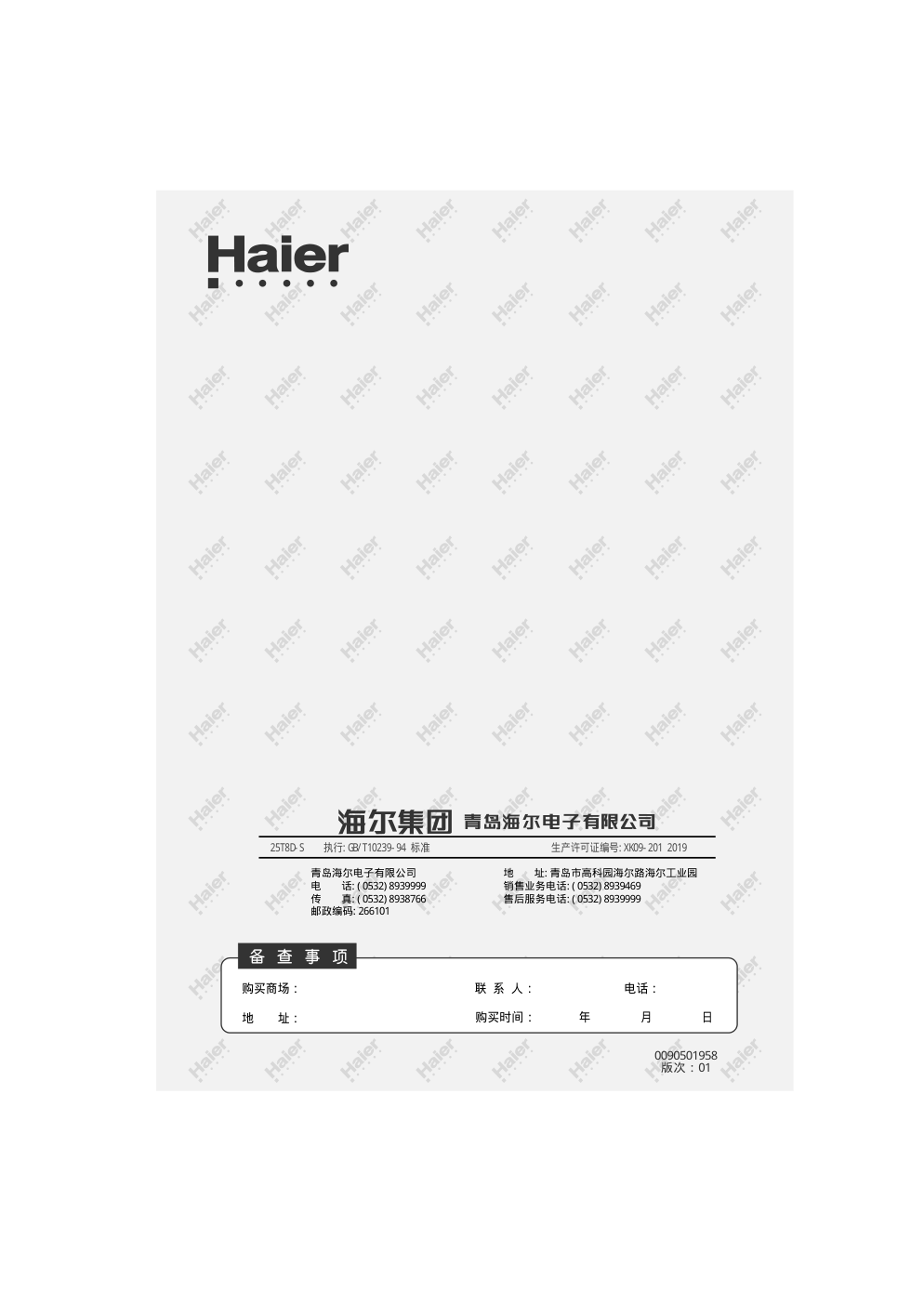

25T8D-S 25T8D-S 拉幕式开机 218个节目存储 2 数码技术I C总线控制 全频段CATV（470MHz） 多种图像模式选择 节目预约 赛车游戏 童锁 月历 0090501958 版次：01 青岛海尔电子有限公司 电 话: ( 0532) 8939999 传 真: ( 0532) 8938766 邮政编码: 266101 地 址: 青岛市高科园海尔路海尔工业园 销售业务电话: ( 0532) 8939469 售后服务电话: ( 0532) 8939999 25T8D- S 执行: GB/T10239- 94 标准 生产许可证编号: XK09- 201 2019 购买商场： 地 址： ： 联 系 人 购买时间： 电话： 年 月 日 目 录 目 录 尊 敬 的 海 尔 用 户 ： 尊 敬 的 海 尔 用 户 ： 注意事项 基本特征 技术规格 控制板功能键 选台及存储 画面设置 系统设置 时钟设置 一般操作 其他视听设备与电视机连接 遥控器说明 异常检查 1 2 2 3 4- 5 5 6 7 7- 9 10 11 12 注 意 事 项 注 意 事 项 1 电视机的保养 擦拭时，请先将电视机电源插头拔下， 切勿使用苯、汽油或其它化学品擦拭机 壳和屏幕。 为了防止燃烧或触电，请勿让电视机淋 雨或受潮。 电源线不要贴近热源、受挤压，插拔电 源线时请捏住插头本体。 由于过载会造成电器烧毁或电击危害， 所以使用墙上的插座和引出线时不要超 过它们的额定负荷。 请勿随意拆除后盖，否则可能会伤害到 内部的精密零件，还可能危及人身安全。 雷电时或长时间不使用本电视机时，请 从电源插座上拔下插头，并拔下电视机 后盖上的天线插头。 注意事项 为了提高电视机寿命，请置于通风良好 处。 基 本 特 征 基 本 特 征 技 术 规 格 技 术 规 格 2 拉幕式开机 218个节目存储 多种图像模式选择 赛车游戏 童锁 数码技术总线（I C）控制 全频道CATV( 470MHz) 自动调谐搜索、月历查阅、频道跳越 定时开、关机，节目预约 无信号黑色背景并显示“ ” 字 样， 无 信 号 自 动关机 中、英文菜单屏幕显示 2 显像管: 25"直角平面显像管 接收彩色制式: PAL、NTSC 3. 58MHz、NTSC 4. 43MHz 接收广播电视制式: D/K、I 电源: 220V 50Hz ~ 使用电源电压范围: 150V- 250V ~ 电源功耗: 120W 天线输入阻抗: 75Ω 视频输入: 1Vp p( 75Ω ) - 视频输出: 1Vp p( 75Ω ) - 音频输入: 500mVrms( 40KΩ ) 音频输出: 500mVrms( 600Ω 以上) 伴音输出功率: 5W+5W 电视机净尺寸: ( mm) : 740( 长) X470( 宽) X535( 高) 电视机净质量: 29kg 随机附件: 红外遥控发射器 1个 电池( 7#) 2节 使用说明书 1份 保修卡 1份 注: “ 主要设计和技术规格如有更改，恕不另行通知。” 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. P+ _ P V+ _ V TV/AV MENU MENU本机菜单选择键 TV/ AV电视、视频选择键 V P PV V+ V- 音量调节键( 同遥控器上 、 键） + - P+ P- 节目号加、减键（同遥控器上的 键） 主电源开关：按下此开关，接通电源。电 源指示灯将点亮。再按此开 关，电视机的电源被切断。 遥控接收窗：将遥控器对准此处，即可进 行遥控操作 电源指示灯：主电源接通时，指示灯亮。 - - 控 制 板 功 能 键 控 制 板 功 能 键 要了解各个按键的具体功能，请参看指示页面。 1. 前控制面板 2. 后控制面板 3 天线输入端子 即射频（RF） AV输出端子 A 输入端子 R AUDI O L VI DEO AV- OUT AV- I N S- VI DEO S- VI DEO输入 V - R AUDI O L VI DEO AV- OUT AV- I N S- VI DEO 4 选 台 及 存 储 选 台 及 存 储 菜单选择 画面 系统 时钟 游戏 月历 预设 预设 预设 预设 预设 预设 预设 预设 预设 节目号 001 节目号 004 节目号 004 节目号 001 节目号 001 节目号 004 节目号 001 节目号 004 跳越 关 跳越 关 跳越 关 跳越 关 跳越 关 跳越 关 跳越 关 跳越 关 波段 V- L 波段 V- L 波段 V- L 波段 V- L 波段 V- L 波段 V- L 波段 V- L 波段 V- L 微调 微调 微调 微调 微调 微调 微调 微调 搜索 搜索 搜索 搜索 搜索 搜索 搜索 搜索 自动搜索 自动搜索 自动搜索 自动搜索 自动搜索 自动搜索 自动搜索 自动搜索 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 节目交换 1- - - 0 AUTO D/K ( 图二) ( 图一) ( 图三) ( 图四) V- L V- H UHF 1. 选台前准备 2. 自动选台 3. 半自动选台 4. 波段选择 5. 频道微调 连接好天线（或有线电视信号）及电源线，按 下电源开关，电源指示灯亮后，电视画面将在数秒 钟内出现。 本电视机自动搜索完全部电视节目后，会顺序 将最佳调谐位置记忆在每个节目号中。 （1）按MENU键，电视屏幕出现“ 菜单选择” ； （2）按 或 键，使“ ” 指向“ 预设” ； （3）按 或 键，屏幕进入预设菜单； （4）按 或 键，使“ ” 指向“ 自动搜索” ； （5）按 或 键，屏幕调谐指示从“ 当前节目 号” 开始进行自动搜索，直至所有电视节目 搜索完毕，本机回到“ 当前节目号” ，成为 正常收看状态。 （6）在自动搜索过程中，如欲停止，按一下MENU 键，即可中断自动搜索。 （见图一） 此功能可以把您需要的节目预调到特定的频 道上。 （1）重复自动选台项前3步骤，屏幕显示“ 预设” 菜 单； （2）按 或 键 ，使“ ” 指向“ 节目号” ； （3）按 或 键 ，使节目号变化为您特定的频 道 数字（以频道004为例）； （4）按 或 键 ，使“ ” 指向“ 搜索” ； （5）按 或 键 ，向上或向下开始搜索电视信 号 ，每当搜到电视信号就停止搜索，若该信 号 不是您需要的，再按 键 或 键 ，继续 搜 索，直至搜索到您所需要的电视信号； （6）反复按MENU键，使屏幕字符消失，您所需要的 电视信号已被存入频道004上。（见图二） 在半自动搜索时您想搜索的信号不在当前波段 上，可以改变波段以提高搜索速度。 （1）重复自动选台项前3步骤，屏幕显示“ 预设” 菜 单； （2）按 或 键 ，使“ ” 指向“ 波段” ； （3）按 或 键 ，调节到您所需要的信号波段 。 （ 见图三） 在接收效果欠佳的情况下，轻微的调节可能会 使图像和伴音质量得到很好改善。 （1）重复自动选台项前3步骤，屏幕显示“ 预设” 菜单； （2）按 或 键，使“ ” 指向“ 微调” ； （3）按 或 键，进行微调，退出菜单就可存 储。 （见图四） P+- P+- P+- P+- P+- P+- V+- V+- V+- V+- V+- V+- V+- +- +- +- +- +- +- +- V P PV V P PV V P PV V P PV V P PV V P PV 5 选 台 及 存 储 选 台 及 存 储 P- P+ 画 面 设 置 菜单选择 画面 画面 亮 度 系统 色 度 时钟 清晰度 游戏 色 调 50 月历 预设 对比度 预设 预设 预设 预设 节目号 004 节目号 004 节目号 004 节目号 004 跳越 关 跳越 关 跳越 关 跳越 开 波段 V- L 波段 V- L 波段 V- L 波段 V- L 微调 微调 微调 微调 搜索 搜索 搜索 搜索 自动搜索 自动搜索 自动搜索 自动搜索 节目交换 1- - - 节目交换2 026 节目交换1 004 节目交换 1- - - 4 4 AUTO AUTO D/K D/K ( 图五) ( 图六) 6. 跳越 7. 节目交换 8. 画面设置 * 亮 度 更 亮 更 暗 更 大 更 小 更 浓 更 淡 锐 柔 偏 绿 偏 红 色 度 清晰度 色 调 对比度 ( 表一) 或 P+- V+- V+- V+- V+- V+- +- +- +- +- +- ( V) ( V) + - 预调频道后，您可以跳过不需要的频道号（如 重信号的频道、假信号等），以便只选择您想看的 频道。 （1）按 或 键（或直接按数字键），选择要 跳过的频道号（以004频道为例）； （2）重复自动选台项前3步骤，屏幕出现“ 预设” 菜单； （3）按 或 键，使“ ” 指向“ 跳越” ； （4）按 或 键，使其为“ 开” 的状态。 （见图五） 注: 若某一频道的跳越为“ 开” ，则在按 选择节目时，该频道不会出现。（按数字选择 键可调出该频道）。若某一频道的跳越为“ 关” ， 则在按 选择节目时，该频道会出现。 、 P+- P+- （1）重复自动选台前3步骤，屏幕显示“ 预设” 菜单； （2）按 或 键, 使“ ” 指向“ 节目交换1” ； （3）直接按数字键，输入当前节目号； （4）按 或 键，选到“ 节目交换2” ； （5）直接按数字键，输入要交换的节目号，如第26 个节目，应输入“ 026” 即可； （6）按 或 键，即可交换。 P+- P+- P+- （1）按MENU键，屏幕显示“ 菜单选择” ； （2）按 或 键, 使屏幕上紫色“ ” 指向“ 画 面” ； （3）按 或 键，屏幕进入“ 画面” 菜单； （4）按 或 键, 使“ ” 指向需要调节的项 目； （5）按 或 键，分别调节亮度、对比度、色 度、清晰度、色调等模拟量，使画面达到最佳 状态。（注: 模拟量调整时，指示条由青色 变为紫色。 色调调整仅在NTSC制节目时才 出现。）见图六，表一 V PVP V P PV V P PV V P PV V P PV V P PV P- P+ 、 1 2 6 系 统 设 置 菜单选择 系统 系统 系统 系统 系统 系统 系统 系统 系统 系统 系统 画面 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 语言 中文 系统 伴音制式 D/K 伴音制式 D/K 伴音制式 B/G 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 伴音制式 D/K 时钟 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 黑屏 开 游戏 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 开 图像增强 关 图像增强 开 月历 ： 16 9模式 关 ： 16 9模式 关 ： 16 9模式 关 ： 16 9模式 关 ： 16 9模式 开 ： 16 9模式 开 ： 16 9模式 关 ： 16 9模式 关 ： 16 9模式 关 ： 16 9模式 开 ： 16 9模式 关 预设 ( 红色) 彩色制式 AUTO 彩色制式 PAL 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO 彩色制式 AUTO SYSTEM LANGUAGE ENG COL. SYS AUTO SI F. SYS D/K BLACK BACK ON PI CT BOOST ON ： 16 9 MODE OFF ( 图七) ( 图八) ( 图九) ( 图十一) ( 图十二) 1. 语言设置 2. 彩色制式设置 3. 伴音制式设置 4. 黑屏设置 5. 图像增强 ： 6. 16 9模式 （1）按MENU键，屏幕显示“ 菜单选择” ； （2）按 或 键，使“ ” 指向“ 系统” ； （3）按 或 键，使屏幕显示进入系统菜单； （4）按 或 键，使“ ” 指向“ 语言” ； （5）按 或 键，屏幕字符可显示英文或中文。 （见图七） （1）重复语言设置前3步骤，屏幕显示系统菜单； （2）按 或 键，使“ ” 指向“ 彩色制式” ； （3）按 或 键，本机按AUTO PAL N3. 58 N4. 43 AUTO的顺序选择不同的彩色制式。 （见图八） （1）重复语言设置前3步骤，屏幕显示系统菜单； （2）按 或 键，使“ ” 指向“ 伴音制式” ； （3）按 或 键，本机按D/K B/G I M/N D/K的顺序选择不同的伴音制式。 （见图九） （1）重复语言设置前3步骤，屏幕显示系统菜单； （2）按 或 键，使“ ” 指向“ 黑屏” ； （3）按 或 键，黑屏显示“ 关” 或“ 开” ，黑 屏关时，无信号屏幕噪声点。黑屏开时，无信 号屏幕出现黑屏并显示“ ” 。 （见图十） （1）重复语言设置前3步骤，屏幕显示系统菜单； （2）按 或 键，使“ ” 指向“ 图像增强” ； （3）按 或 键，图像增强显示“ 关” 或“ 开” ， 开时图像更艳丽。（图十一） （1）重复语言设置前3步骤，屏幕显示系统菜单； （2）按 或 键, 使“ ” 指向“ 16 ：9” 模式； （3）按 或 键，选择“ 16：，9” 模式“ 开” 或 “ 关” ，开时为“ 16：9” 模式状态，关时为普 通状态。（图十二） V+- V+- V+- V+- V+- V+- V+- +- +- +- +- +- +- +- P+- P+- P+- P+- P+- P+- P+- V P PV V P PV V P PV V P PV V P PV V P PV V P PV ( 图十) 7 时 钟 设 置 一 般 操 作 菜单选择 时 钟 时 钟 画面 ： 时 间 - - - - 时 间 12: 00 系统 ： 开机时间 - - - - 开机时间 17: 45 时钟 ： 转台时间 - - - - 转台时间 12: 30 游戏 台 号 - - - 台 号 025 月历 预设 ： 关机时间 - - - - 关机时间 14: 30 1. 时间设置 2. 定时关机 3. 定时开机 4. 转台时间 5. 台号自动转换 1. 选台 2. 睡眠时间设定 （1）按MENU键，屏幕显示“ 菜单选择” ； （2）按 或 键，使“ ” 指向“ 时钟” ； （3）按 或 键，屏幕进入时钟菜单； （4）按 键，校正“ 时钟” ，按 键，校正 “ 分钟” 。 V+- +- P+- ( 图十三) 120 30 15 V+- V+- V+- V+- V+ V- +- +- +- +- P+- P+- P+- P+- P+- （1）在时间设置基础上，按 或 键使“ ” 指向“ 关机时间” 。 （2）按 或 键，就可设定关机时间。 （1）在时间设置基础上，按 或 键使“ ” 指向“ 开机时间” 。 （2）按 或 键，就可设定下次开机时间。 （1）在时间设置基础上，按 或 键使“ ” 指向“ 转台时间” 。 （2）按 或 键，就可设定约定转台时间。 （1）在时间设置基础上，按 或 键使“ ” 指向“ 台号” 。 （2）按 或 键，就可设置约定转换的节目号。 （见图十三） （1）按遥控器数字键“ 0- 9” ，可选择10以内节目 号 （2）按一次遥控器“ - /- -” 键，屏幕出现“ - - ” 后，可选择10- 99节目号，连按二次“ - /- - ” 键，屏幕显示为“ 1- - ” 后，可选100- 199节 目号，按三次“ - /- - ” 键，屏幕显示“ 2- -” 后可选200- 218节目号。 （3）按 或 键，节目号可递增或递减。 （被跳越的节目号不会出现）（见图十四） TV/AV 1 2 3 4 5 6 7 8 9 0 MENU P. STD P. STD SCAN SCAN P P ( 图十四) 按 键，可设定在一定时间（15- 120分钟） 之后，自动切换到待机状态。（见图十五） 45 V P PV V P PV V P PV V P PV V P PV V P PV 1 2 3 6 ( 图十五) 8 一 般 操 作 一 般 操 作 ( 图十八) 1 2 TV/AV MENU P 艳丽 柔和 标准 4 D/K AUTO 3. 静音键 5. TV/AV选择 4. 音量调整 8. 图像模式选择( 画面状态选择） 7. 6. 节目浏览 按 键，可完全消除声音，再按此键可恢复 原来的音量。（见图十六） 按“ TV/AV” 键，可选择TV，视频信号。 （见图十七） 按 或 键，可提高或降低声音的音量。 按“ P. STD” 键，共有五种模式选择。 （见图十九） 按 键一次，频道及制式设置会显示在屏幕 上，5秒钟之后屏幕右上角始终显示缩小的节目号。 再按此键，屏显消失。（见图十八） 按“ SCAN” 键，电视机会自动把存储的电视节 目依次浏览一遍，再按此键，节目浏览取消。 V+- +- ( 图十七) ( 图十九) ( 图十六) 35 静音 3 1 2 3 自然 4 1 D/K AUTO SVHS AUTO 视频 AUTO 个人设定 9 一 般 操 作 一 般 操 作 ( 图二十) ( 图二十一) ( 图二十二) ( 图二十三) 1 2 3 月 1 2001年 日 一 二 三 四 五 六 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 10. 游戏 11. 月历 12. 童锁 （1）按MENU键，使屏幕显示“ 菜单选择” ； （2）按 或 键，使“ ” 指向“ 游戏” ； （3） ，屏幕进入“ 一马当先，勇夺海 尔彩电” 游戏状态； （见图二十） （4）按 或 键，前进步数在- 1、- 2、- 3、00、 +1、+2、+3之间快速变化，再按该键，步数停 止变化，哪种颜色的小汽车先到终点，谁就获 胜。 （5）按MENU键，退出游戏状态。 按 或 键 V+- V+- +- +- P+- P+- P+- P+- （1）按MENU键，屏幕显示“ 菜单选择” ； （2）按 或 键，使“ ” 指向“ 月历” ； （3）按 或 键，屏幕进入月历菜单； （4）按 或 键，可改变年份； （5）按 或 键，可改变月份。 （6）按MENU键，退出月历状态。（见图二十一） 同时按下遥控器上的静音键与屏显键（如图二 十二），屏幕出现黑屏并显示（如图二十三），此 时本机键与遥控器单键都被锁定，只有再同时按上 述两键才能正常收看。 （注：童锁时待机键不被锁定） 9. 遥控开/关机 按“ ” 键，可使机器处于待机状态，再按 此键即可开机。 一马当先，勇夺海尔彩电 步数：- 3 V P PV V P PV V P PV V P PV V+- +- 10 其它视听设备与电视机的连接 其它视听设备与电视机的连接 至音频输出 至音频输出 播放 录制电视节目 至音频输入 至视频输入 ( 黄色） 至视频输出 ( 黄色） AUDIO VI DEO PAL- NTSC 至视频输出 ( 黄色） 至视频输入 ( 黄色） 视频、音频线的连接 镭射机 录像机 R AUDI O L VI DEO AV- OUT AV- I N S- VI DEO R AUDI O L VI DEO AV- OUT AV- I N S- VI DEO 11 遥 控 器 说 明 遥 控 器 说 明 HYF - 24J TV/AV 1 2 3 4 5 6 7 8 9 0 MENU P P 12 5 10 4 2 8 7 6 6 11 3 P.S.TD SCAN 1 ( 图二十四) ( 图二十五) 2. 使用方法 12 5 10 4 2 8 7 6 6 11 3 1 1. 遥控器按键名称 节目加减 菜单呼出 直接频道选择 图样模式选择 节目浏览 静音 睡眠设置 屏幕显示 节目转换 射频/视频转换 音量调整 遥控开关机 （见图二十四） 遥控器使用方法见7- 9页“ 一般操作” 栏。 遥控发射器电池的安装和更换 电池安装方法： 1. 取下电池室盖。 2. 装入两节7号电池，确认电池的极性标记+/- 符 合机内的极性标记。 注意： （1）注意不要摔落、弄湿或拆卸遥控器。 （2）当长时间不使用遥控器或电池耗尽，请取出 电池，防止电池漏液，腐蚀遥控器。 （3）两节旧电池应同时更换，切勿对电池再充电。 （4）请勿使用可充电镍镉（Ni - Cd）电池或不同 型号的电池。 （5）请勿将电池投入火中，以指定的方法投弃用 过的电池。（见图二十五） 异常情况时，请根据下表判断并进行简单的检查，看看能否消除。 12 异 常 现 象 图 像 伴 音 检 查 杂 音 天线的方向或天线的连接 正 常 天线的方向和位置 杂 音 电器、汽车、摩托车、荧光灯 无 声 无 声 音量 请检查是否使用了消声（静音）功能 未插入交流电源插座 未打开开关 对比度和亮度/音量设定 正 常 正 常 色彩控制调节 正常或声弱 重调频道 由于搬动电视机或在电视机旁使用其它带磁性 电器造成画面彩色色斑, 请移去该电器, 关机 120分钟以上再开机，画面色彩即可恢复正常。 雪花效应 重 影 干 扰 正常图像 彩色色斑 无图像 无色彩 扰 频 ? 异 常 检 查 异 常 检 查 注意: 1. 如采取上述措施后，异常不能消除，请与当地售后服务中心联系，切勿自行打开后盖。 2. 由于环境温度变化，电视机机壳因热胀冷缩可能偶尔发出“ 咔咔” 响声，属正常现象, 请放心使用。
