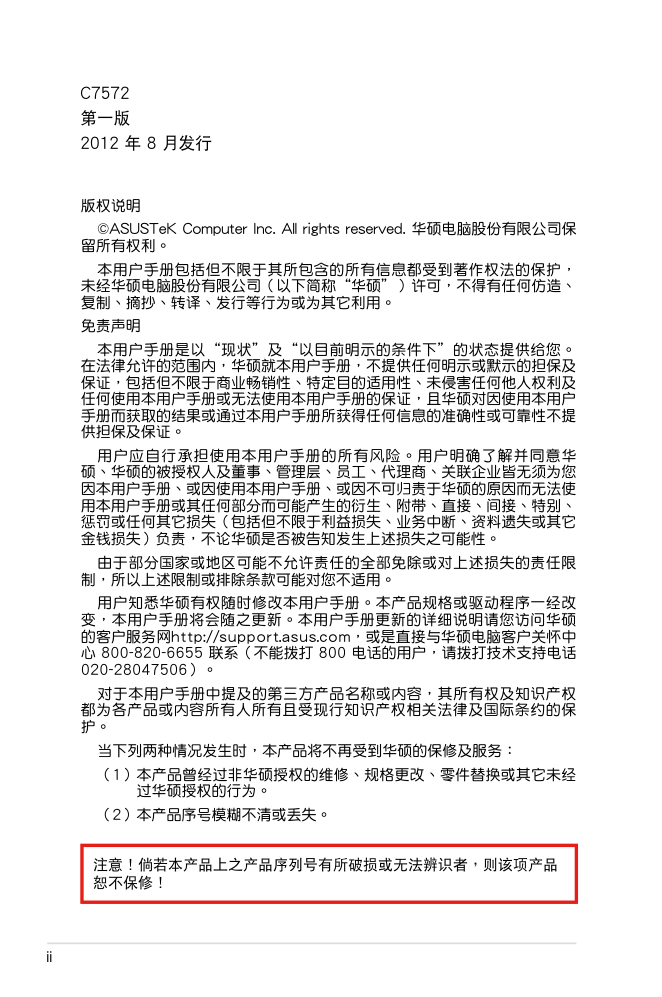

Motherboard Z9PA-D8 系列 ii C7572 第一版 2012 年 8 月發行 注意！倘若本產品上之產品序列號有所破損或無法辨識者，則該項產品 恕不保修！ 版權說明 ©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保 留所有權利。 本用戶手冊包括但不限於其所包含的所有信息都受到著作權法的保護， 未經華碩電腦股份有限公司（以下簡稱“華碩”）許可，不得有任何仿造、 複製、摘抄、轉譯、發行等行為或為其它利用。 免責聲明 本用戶手冊是以“現狀”及“以目前明示的條件下”的狀態提供給您。 在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及 保證，包括但不限於商業暢銷性、特定目的適用性、未侵害任何他人權利及 任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶 手冊而獲取的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提 供擔保及保證。 用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華 碩、華碩的被授權人及董事、管理層、員工、代理商、關聯企業皆無須為您 因本用戶手冊、或因使用本用戶手冊、或因不可歸責于華碩的原因而無法使 用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、間接、特別、 懲罰或任何其它損失（包括但不限於利益損失、業務中斷、資料遺失或其它 金錢損失）負責，不論華碩是否被告知發生上述損失之可能性。 由於部分國家或地區可能不允許責任的全部免除或對上述損失的責任限 制，所以上述限制或排除條款可能對您不適用。 用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改 變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩 的客戶服務網http://support.asus.com，或是直接與華碩電腦客戶關懷中 心 800-820-6655 聯繫（不能撥打 800 電話的用戶，請撥打技術支持電話 020-28047506）。 對於本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權 都為各產品或內容所有人所有且受現行知識產權相關法律及國際條約的保 護。 當下列兩種情況發生時，本產品將不再受到華碩的保修及服務： （1） 本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經 過華碩授權的行為。 （2）本產品序號模糊不清或丟失。 iii 目 錄 內 容 安全性須知 ................................................................................................................ viii 電氣方面的安全性 ..................................................................................... viii 操作方面的安全性 ..................................................................................... viii 關於這本用戶手冊 ....................................................................................................ix 用戶手冊的編排方式 ..................................................................................ix 提示符號...........................................................................................................x 跳線帽及圖標說明 ........................................................................................x 哪裡可以找到更多的產品信息 .................................................................x Z9PA-D8 系列主板規格列表 ..............................................................................xii 第一章：產品介紹 1.1 歡迎加入華碩愛好者的行列！ ............................................................1-3 1.2 產品包裝......................................................................................................1-3 1.3 序列號標籤 .................................................................................................1-4 1.4 特殊功能......................................................................................................1-4 1.4.1 產品特性 ......................................................................................1-4 1.4.2 華碩獨家研發功能 ....................................................................1-6 第二章：硬件設備信息 2.1 主板安裝前 .................................................................................................2-3 2.2 主板概觀......................................................................................................2-4 2.2.1 主板的擺放方向 ........................................................................2-4 2.2.2 螺絲孔位 ......................................................................................2-4 2.2.3 主板構造圖 .................................................................................2-5 2.2.4 主板元件說明 .............................................................................2-7 2.3 中央處理器（CPU） ..............................................................................2-8 2.3.1 安裝中央處理器 ........................................................................2-8 2.4 系統內存................................................................................................... 2-13 2.4.1 概觀 ............................................................................................ 2-13 2.4.2 內存設置 ................................................................................... 2-13 2.4.3 安裝內存條 .............................................................................. 2-15 2.4.4 取出內存條 .............................................................................. 2-15 2.5 擴展插槽................................................................................................... 2-16 2.5.1 安裝擴展卡 .............................................................................. 2-16 2.5.2 設置擴展卡 .............................................................................. 2-16 iv 目 錄 內 容 2.5.3 指定中斷要求 .......................................................................... 2-17 2.5.4 PCI Express x16 插槽（x16 link） ............................... 2-17 2.5.5 PCI Express x8 插槽（x8 link）..................................... 2-17 2.5.6 PCI Express x8 插槽（x4 link）..................................... 2-17 2.5.6 PIKE 插槽（僅 Z9PA-D8 支持） ................................... 2-18 2.5.7 安裝華碩 PIKE RAID 卡 ..................................................... 2-19 2.5.8 安裝 ASMB6 管理卡 ........................................................... 2-20 2.5.9 安裝聲卡 ................................................................................... 2-20 2.6 內置指示燈 .............................................................................................. 2-21 2.7 跳線選擇區 .............................................................................................. 2-26 2.8 元件與外圍設備的連接 ....................................................................... 2-30 2.8.1 後側面板接口 .......................................................................... 2-30 2.8.2 內部連接端口 .......................................................................... 2-31 第三章：開啟電源 3.1 第一次啟動電腦 ........................................................................................3-3 3.2 關閉電源......................................................................................................3-4 3.2.1 使用操作系統關機功能 ..........................................................3-4 3.2.2 使用電源開關的雙重功能 ......................................................3-4 第四章：BIOS 程序設置 4.1 管理、更新您的 BIOS 程序 .................................................................4-3 4.1.1 使用 ASUS CrashFree BIOS 3 程序恢復 BIOS 程序 .4-3 4.1.2 使用華碩 EZ Flash 2 升級 BIOS 程序 .............................4-4 4.1.3 使用 BUPDATER 升級 BIOS 程序 ....................................4-5 4.2 BIOS 程序設置 ..........................................................................................4-7 4.2.1 BIOS 程序菜單介紹 .................................................................4-8 4.2.2 功能表列說明 .............................................................................4-8 4.2.3 菜單項目 ......................................................................................4-9 4.2.4 子菜單 ...........................................................................................4-9 4.2.5 導航鍵 ...........................................................................................4-9 4.2.6 在線操作說明 .............................................................................4-9 4.2.7 設置值 ...........................................................................................4-9 4.2.8 設置窗口 ......................................................................................4-9 4.2.9 滾動條 ...........................................................................................4-9 v 目 錄 內 容 4.3 主菜單（Main） .................................................................................... 4-10 4.3.1 System Date [Day xx/xx/xxxx] ..................................... 4-10 4.3.2 System Time [xx:xx:xx] ..................................................... 4-10 4.4 高級菜單（Advanced） ..................................................................... 4-11 4.4.1 處理器設置（CPU Configuration）............................... 4-11 4.4.2 處理器電源管理設置 （CPU Power Management Configuration） ........... 4-13 4.4.3 芯片組設置（Chipset Configuration） ......................... 4-15 4.4.4 PCH SATA 設置（PCH SATA Configuration） ..... 4-21 4.4.5 PCI 子系統設置（PCI Subsystem Settings） ............ 4-22 4.4.6 USB 設置（USB Configuration） .................................. 4-25 4.4.7 可信運算（Trusted Computing） .................................. 4-27 4.4.8 高級電源管理設置（ACPI Settings） ........................... 4-27 4.4.9 WHEA 設置（WHEA Configuration） ......................... 4-28 4.4.10 APM 設置（APM setting） ............................................. 4-28 4.4.11 串口控制臺重定向 （Serial Port Console Redirection） ............................. 4-29 4.4.12 板載網絡設置（Onboard LAN Configuration） ....... 4-32 4.4.13 ME 子系統（ME Subsystem） ....................................... 4-33 4.4.14 板載設備設置（Onboard Devices Configuration） 4-33 4.4.15 運行錯誤記錄（Runtime Error Logging） .................. 4-34 4.5 服務器管理菜單（Server Mgmt） ................................................. 4-35 4.5.1 系統時間記錄（System Event Log） ........................... 4-36 4.5.2 BMC 網絡設置（BMC network configuration） ..... 4-37 4.6 事件記錄菜單（Event Logs） ........................................................ 4-38 4.6.1 更改 Smbios 時間記錄設置 （Change Smbios Event Log Settings）.................... 4-38 4.7 啟動菜單（Boot） ............................................................................... 4-40 4.7.1 CSM 參數（CSM parameters） ..................................... 4-42 4.8 監控菜單（Monitor） ......................................................................... 4-43 4.9 安全性菜單（Security） .................................................................... 4-44 4.10 工具菜單（Tool） ................................................................................ 4-46 4.11 退出 BIOS 程序（Exit） .................................................................... 4-46 vi 目 錄 內 容 第五章：RAID 磁盤陣列設置 5.1 RAID 功能設置 .........................................................................................5-3 5.1.1 RAID 功能說明 ..........................................................................5-3 5.1.2 安裝硬盤 ......................................................................................5-4 5.1.3 設置 BIOS 中的 RAID 選項 ..................................................5-4 5.1.4 RAID 設置程序 ..........................................................................5-4 5.2 LSI 軟件 RAID 設置程序 ......................................................................5-5 5.2.1 創建 RAID 陣列 ........................................................................5-6 5.2.2 增加或查看一個 RAID 設置 .............................................. 5-12 5.2.3 將虛擬盤初始化 ..................................................................... 5-13 5.2.4 重新創建失效的硬盤 ............................................................ 5-17 5.2.5 檢查硬盤數據的一致性 ....................................................... 5-19 5.2.6 刪除一個 RAID 設置 ............................................................ 5-22 5.2.7 從 RAID 設置中選擇啟動磁盤 .......................................... 5-23 5.2.8 開啟 WriteCache ................................................................... 5-24 5.3 Intel ® Rapid Storage Technology enterprise SATA Option ROM 工具程序 ......................................................... 5-25 5.3.1 創建 RAID 陣列 ..................................................................... 5-27 5.3.2 創建修復磁區 .......................................................................... 5-28 5.3.3 刪除 RAID 磁區 ..................................................................... 5-30 5.3.4 重新設置硬盤為非陣列硬盤 .............................................. 5-31 5.3.5 退出 Intel ® Rapid Storage Technology......................... 5-32 5.3.6 重建 RAID ................................................................................ 5-32 5.3.7 設置 BIOS 設置程序中的啟動陣列 ................................. 5-34 5.4 Intel ® Rapid Storage Technology enterprise 工具程序 (Windows) ........................................................................... 5-35 5.4.1 創建 RAID 陣列 ..................................................................... 5-36 5.4.2 更改卷類型 .............................................................................. 5-38 5.4.3 刪除卷 ........................................................................................ 5-39 5.4.4 偏好設置 ................................................................................... 5-40 vii 第六章：安裝驅動程序 6.1 安裝 RAID 驅動程序...............................................................................6-3 6.1.1 創建一張 RAID 驅動程序軟盤 .............................................6-3 6.1.2 安裝 RAID 控制器驅動程序 .................................................6-6 6.2 安裝 Intel 芯片組軟件 ......................................................................... 6-16 6.3 安裝 Intel ® 網卡驅動程序 ................................................................... 6-19 6.4 安裝顯卡驅動程序 ................................................................................ 6-22 6.5 安裝 C600 MEI NULL HECI 驅動程序 ........................................ 6-24 6.6 安裝 Intel ® Rapid Storage Technology enterprise 3.1 .......... 6-25 6.7 安裝 Asmedia ASM104x USB 3.0 主機控制器驅動程序 .... 6-28 6.8 安裝 Intel ® WG82574L 千兆網卡驅動程序 ............................... 6-31 6.9 安裝管理應用與工具程序 .................................................................. 6-35 6.9.1 運行驅動程序與應用程序光盤 ......................................... 6-35 6.9.2 驅動程序主菜單 ..................................................................... 6-35 6.9.3 工具軟件菜單 .......................................................................... 6-36 6.9.4 制作磁盤菜單 .......................................................................... 6-36 6.9.5 聯系信息 ................................................................................... 6-36 附錄：相關信息 A.1 Z9PA-D8 架構圖 .....................................................................................A-3 A.2 Z9PA-D8C 架構圖 ..................................................................................A-4 目 錄 內 容 viii 安全性須知 電氣方面的安全性 • 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電 源線暫時從電源插槽中拔掉。 • 當您要加入硬件設備到系統中或者要去除系統中的硬件設備時，請務必 先連接該設備的數據線，然後再連接電源線。可能的話，在安裝硬件設 備之前先拔掉電腦電源的電源線。 • 當您要從主板連接或拔除任何的數據線之前，請確定所有的電源線已事 先拔掉。 • 在使用擴展卡或擴展卡之前，我們建議您可以先尋求專業人士的協助。 這些設備有可能會干擾接地的迴路。 • 請確定電源的電壓設置已調整到本國/本區域所使用的電壓標準值。若您 不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司 人員。 • 如果電源已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員 或經銷商來處理。 操作方面的安全性 • 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的 相關信息。 • 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您 發現有任何重大的瑕疵，請儘速聯絡您的經銷商。 • 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回型針及其他 零件收好，不要遺留在主板上或電腦主機中。 • 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量 避免放置在這些地方。 • 請勿將電腦主機放置在容易搖晃的地方。 • 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技 術人員聯絡。 這個畫叉的帶輪子的箱子表示這個產品（電子設備）不能直接放 入垃圾筒。請根据不同地方的規定處理。 ix 關於這本用戶手冊 產品用戶手冊包含了所有當您在安裝華碩 Z9PA-D8 系列主板時所需用到 的信息。 用戶手冊的編排方式 用戶手冊是由下面幾個章節所組成： • 第一章：產品介紹 本章節描述本主板的功能和新技術。 • 第二章：硬件設備信息 本章節描述所有您在安裝系統元件時必須完成的硬件安裝程序。詳 細內容有：處理器與內存安裝、跳線選擇區設置以及主板的各種設備接 口。 • 第三章：開啟電源 本章節說明開啟電腦電源的順序以及電腦開機後所發出各種不同類型 嗶嗶聲的代表意義。 • 第四章：BIOS 程序設置 本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統 的設置。此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。 • 第五章： RAID 磁盤陣列設置 本章節提供本主板的 RAID 設置信息。 • 第六章：安裝驅動程序 本章節介紹本主板驅動程序的安裝。 • 附錄：相關信息 本附錄中包含您在設置本主板時有可能會用到的信息。 x 提示符號 為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊 中出現的標示符號所代表的特殊含意。 警告：提醒您在進行某一項工作時注意您本身的安全。 小心：提醒您在進行某一項工作時注意勿傷害到電腦主板元件。 重要： 此符號表示您必須要遵照手冊所描述之方式完成一項或多 項軟硬件的安裝或設置。 注意：提供有助於完成某項工作的訣竅和其他額外的信息。 跳線帽及圖標說明 主板上有一些小小的塑料套，裡面有金屬導線，可以套住選擇區的任二 隻針腳（Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。 有關主板的跳線帽使用設置，茲利用以下圖標說明。以下圖為例，欲設 置為“Jumper™ Mode”，需在選擇區的第一及第二隻針腳部份蓋上跳線 帽，本手冊圖標即以塗上底色代表蓋上跳線帽的位置，而空白的部份則代表 空接針。以文字表示為：[1-2]。 因此，欲設置為“JumperFree™ Mode”， 以右圖表示即為在“第二及第三隻針腳部份蓋 上跳線帽”，以文字表示即為：[2-3]。 Jumper Free (Default) 2 3 Jumper Mode 1 2 哪裡可以找到更多的產品信息 您可以通過下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及 軟硬件的升級信息等。 1. 華碩網站 您可以到 http://www.asus.com.cn 華碩電腦互聯網站取得所有關於華碩 軟硬件產品的各項信息。 2. 其他文件 在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾 帶有其他的文件，譬如經銷商所附的產品保證單據等。 xi 30 電子信息產品污染控制標示：圖中之數字為產品之環保使用期 限。僅指電子信息產品中含有的有毒有害物質或元素不致發生 外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害 的期限。 部件名稱 有害物質或元素 鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯 醚(PBDE) 印刷電路板 及其電子 組件 x o o o o o 外部信號連 接頭及線材 x o o o o o 外殼 x o o o o o 軟驅 x o o o o o 電池 x o o o o o 光驅 x o o o o o 散熱設備 x o o o o o 電源適配器 x o o o o o 硬盤 x o o o o o 中央處理器 與內存 x o o o o o 有毒有害物質或元素的名稱及含量說明標示： ○： 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標准規定的限量要求以下。 ×： 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標准規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規范。 備註： 1. 此產品所標示之環保使用期限，係指在一般正常使用狀況下。 2. 此部件名稱涵蓋所有服務器相關產品，依產品不同實際涵蓋項目會有所 減少。 xii Z9PA-D8 系列主板規格列表 （下頁繼續） 型號 Z9PA-D8 Z9PA-D8C 處理器 2 x LGA 2011 socket Intel® Xeon® 處理器 E5-2600 產品家族（高達 135W） Intel® QuickPath Interconnect (QPI) 6.4/7.2/8.0 GT/s 核心邏輯 Intel® C602-A 芯片組 主板尺寸 12 x 10 英寸 華碩特色 功能 風扇速度 控制 v Rack Ready （機架與塔 式雙用途） v Rack Optimized （機架專用） - ASWM Enterprise v 內存 插槽總數 8（每顆 CPU 支持 4 通道，4 根內存條） 電壓 1.5V/1.35V 總容量 最高達 256GB 內存類型 DDR3 1066/1333/1600 RDIMM DDR3 1066/1333/1600 ECC UDIMM/Non- ECC UDIMM DDR3 1066/1333 LR-DIMM 內存容量 2GB, 4GB, 8GB, 16GB* (RDIMM) 2GB, 4GB, 8GB* (UDIMM) 8GB, 16GB, 32GB* (LRDIMM) 擴展插槽 PCI/PCI-X/ PCI-E 插槽 總數 5 插槽 2 1 x PCI -E x8（x4 GEN2 Link） 插槽 3 1 x PCI -E x16（x16 GEN3 Link） （當插槽 4 被佔用時自動切換為 x8 Link） 插槽 4 1 x PCI -E x8（x8 GEN3 Link） 插槽 5 1 x PCI -E x16（x16 GEN3 Link） （當插槽 6 被佔用時自動切換為 x8 Link） 插槽 6 1 x PCI -E x8（x8 GEN3 Link），支持 MIO- 892 附加插槽 1 PIKE 插槽，用於存儲 擴展（支持 GEN3） 無 xiii Z9PA-D8 系列主板規格列表 型號 Z9PA-D8 Z9PA-D8C 存儲 SATA 控制器 Intel ® C602-A 芯片 組： 4 x SATA 3 Gb/s 2 x SATA 6 Gb/s Intel ® Rapid Storage 技 術 （ 僅 適 用 於 Windows） （支持軟件 RAID 0, 1, 10, & 5 設置） LSI ® Mega RAID（僅 適用於 Windows/ Linux） （支持軟件 RAID 0, 1, & 10 設置） Intel ® C602-A 芯片 組： 4 x SATA 3 Gb/s 2 x SATA 6 Gb/s Intel ® Rapid Storage 技 術 （ 僅 適 用 於 Windows） （支持軟件 RAID 0, 1, 10, & 5 設置） SAS 控制器 選購： 華碩 PIKE 2008 8 端口 SAS 6G RAID 卡 華碩 P I K E 2008/ IMR 8 端口 SAS 6G RAID 卡 華碩 PIKE 2108 8 端口 SAS 6G H/W RAID 卡 華碩 PIKE 2208 8 端口 SAS 6G H/W RAID 卡 華碩 P I K E 9230 4 端口 SATA 6G RAID 卡 無 網絡 LAN 2 x Intel ® 82574L + 1 管理端口 2 x Intel ® 82574L 顯示 顯卡 Aspeed AST2300 16MB Aspeed AST1300 64MB （下頁繼續） xiv * 參閱 ASUS Server AVL 獲取最新更新。 ** ATX 電源供應器最低要求：1) 500W 2) 全部 +12V 電源輸出 > 20A *** 規格若有變更，恕不另行通知。 型號 Z9PA-D8 Z9PA-D8C 板載 I/O 接口 TPM 接口 1 電源接口 24-pin SSI 電源接口 + 8-pin SSI 12V 電 源接口（適用于 95W 或更低電壓 CPU） 24-pin SSI 電源接口 + 8-pin SSI 12V 電 源接口 + 8-pin SSI 12V 電源接口（支持 ATX 與 SSI 電源供應器）** 管理接口 板載插槽用於安裝 管理卡 無 USB 接口 1 x USB 接口（Type A USB 插槽） 2x USB 擴展套件數據線連接排針（最多 支持 4 個設備） 風扇電源插座 8 x 4-pin SMBus 1 機箱開啟警告 排針 1 前面板 LAN 指示燈 2 串口插座 1 後側面板 I/O 接口 外接串口 1 外接 USB 接口 2 x USB3.0 接口（從 Asmedia AS1042） 2 x USB2.0 接口 VGA 接口 1 RJ-45 2 x 千兆網絡 + 1 x 管理網絡 2 x 千兆網絡 PS/2 鍵盤/鼠 標接口 1 管理方案 軟件 ASWM Enterprise 帶外遠程管理 選 購 A S M B 6 - iKVM，用於 KVM- over-Internet 無 監控 CPU 溫度 V 風扇轉速 V 環境要求 操作溫度：10°C ~ 35°C 非操作溫度：-40°C ~ 70°C 非操作濕度：20% ~ 90%（非結露） Z9PA-D8 系列主板規格列表 1 第一章：產品介紹 您可以在本章節中發現諸多華碩所賦 予本主板的優異特色，利用簡潔易懂的 說明，讓您能很快的掌握本主板的各項 特性，當然，在本章節我們也會提及所 有能夠應用在本主板的新產品技術。 華碩 Z9PA-D8 系列主板用戶手冊 章節提綱 1 1.1 歡迎加入華碩愛好者的行列！ ..........................................................1-3 1.2 產品包裝 ....................................................................................................1-3 1.3 序列號標籤 ...............................................................................................1-4 1.4 特殊功能 ....................................................................................................1-4 華碩 Z9PA-D8 系列主板用戶手冊 1-3 1.1 歡迎加入華碩愛好者的行列！ 再次感謝您購買此款華碩 Z9PA-D8 系列主板! 本主板的問世除了再次展現華碩對於主板一貫具備的高質量、高性能以 及高穩定度的嚴格要求，同時也添加了許多新的功能以及大量應用在它身上 的最新技術，使得 Z9PA-D8 系列主板成為華碩優質主板產品線中不可多得 的閃亮之星。 在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是 否齊全。 1.2 產品包裝 請檢查下面所列出的各項標準配件是否齊全。 若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您 的經銷商聯系。 選購項目 描述 PIKE 2208 LSI 8-端口 SAS 6G HW RAID 卡 PIKE 2108 LSI 8-端口 SAS 6G HW RAID 卡 PIKE 2008/IMR LSI 8-端口 SAS 6G RAID 卡 PIKE 2008 LSI 8-端口 SAS 6G RAID 卡 PIKE 9230 MARVELL 4-端口 SATA 6G RAID 卡 ASMB6-iKVM 遠程管理方案提供 KVM over IP 解決方案 標準禮盒包裝 標準工業包裝 I/O 擋板 1 1 數據線 SATA DOM 電源線 1 - SATA 6GB 數據線 2 - SATA 3GB 數據線 4 - 應用程序光盤 驅動程序與應用程序光盤 1 1 ASWM Enterprise支持光盤 1 1 文件 主板用戶手冊 1 1 包裝數量 每盒一件 每盒十件 1-4 第一章：產品介紹 1.4 特殊功能 1.4.1 產品特性 最新中央處理器 本主板支持最新的 LGA2011 封裝的 Intel Xeon ® 處理器 E5-2600 產品 系列，內置內存控制器，可支持 4 通道 DDR3 內存（每顆 CPU 支持 4 根內存條）。Intel Xeon ® E5-2600 產品系列處理器支持 Intel QuickPath Interconnect（QPI），系統總線可高達 8.0GT/s。 Intel ® Turbo Boost 技術 Intel Turbo Boost 動態調整電能，提高運作性能。只要 CPU 溫度在允許 的範圍內，處理器會自動進入超頻。 Intel ® Hyper Threading 超線程技術 每個處理器上的線程級對應（thread-level parallelism，TLP）可更有效使 用處理器資源，全面提升處理性能，並提高如今多線程軟件的執行效能。 支持 Intel ® EM64T 技術 本主板可支持具備 Intel ® EM64T (擴展內存 64 技術) 的處理器。Intel ® EM64T 功能允許您運行 64 位操作系統，系統內存更大，運算更快，效能 更高。 1.3 序列號標籤 在請求華碩技術支持團隊的技術支持之前，請務必留意一下主板的序列 號，此序列號由 12 位字母組成（xxS2xxxxxxxx），如下圖所示。只有當 您了解產品的正確序列號，華碩技術支持團隊成員才能針對您提出的問題提 供更快速而讓您滿意的解決方案。 xxS2xxxxxxxx Z9PA-D8 Made in China 合格 華碩 Z9PA-D8 系列主板用戶手冊 1-5 支持 DDR3 內存 Z9PA-D8 系列主板支持四通道 DDR3 內存，擁有 1600/1333/1066MHZ 數據傳輸速率，可以符合如 3D 繪圖、多媒體與網絡應用等更高的系統帶寬 需求。4 通道 DDR3 架構使系統內存帶寬加倍，最高可達 52GB/s，可以顯著 提升您系統平台的性能，並降低帶寬的瓶頸。另外，內存電壓由 DDR2 的 1.8 V 降低到了現在 DDR3 的 1.5V。降低電壓減少了電能消耗，並降低了 DDR3 內存產生的熱量，是絕佳的內存解決方案。 PCI Express® 3.0 本主板支持最新 Express ® 3.0（PCIe 3.0）設備，系統速度與帶寬是 PCIe 2.0 的兩倍，提升系統性能。PCIe 3.0 同時向下兼容 PCIe 1.0/2.0 設 備。 Intel ® 82574L 千兆網絡解決方案 本主板集成兩個 Intel 服務器等級的千兆網絡控制器，可提供符合您網絡 使用需求的完整解決方案。它占用較低的 CPU 占用率，並提升流量取得 卓越的性能，同時支持多種操作系統。另外，Intel ® 82574L 芯片組通過 VMware 驗證可支持虛擬化技術。 支持增強型 Intel SpeedStep ® 技術（EIST） 增強型 Intel SpeedStep ® 技術 (EIST) 可智能管理 CPU 資源，如根據系 統負載和速度或電源要求自動調整 CPU 電壓和核心頻率。 支持 Serial ATA II 技術 本主板通過 Serial ATA 接口與 Intel ® C602 芯片支持 Serial ATA II 3Gb/s 技術。Serial ATA II 規格可提供兩倍於當前 Serial ATA 產品的帶寬，並可 支持許多新功能，如 Native Command Queuing (NCQ)，電源管理（PM） 執行算法和熱插拔。Serial ATA 可連接更細，更靈活，針腳更少的數據線， 降低對電壓的要求. 支持 Serial ATA III 技術 本主板通過 Serial ATA 接口與 Intel ® C602 芯片支持 Serial ATA III 技術， 數據傳輸率可達 6Gb/s。此外，穩定性提升，數據傳輸加快，當前總線系統帶 寬加倍。 支持 USB 2.0 規格 本主板支持最新的通用串行總線 USB 2.0 規格，傳輸速率從 USB 1.1 規 格的 12Mbps 一舉提升到 USB 2.0 規格的 480Mbps。USB 2.0 規格同時 也可向下兼容於 USB 1.1 規格。 1-6 第一章：產品介紹 支持 USB 3.0 規格 華碩提供後面板 USB 3.0 接口 — 總共 2 個 USB 3.0 接口。通過最新的 傳輸標準 USB 3.0，輕鬆地與新一代的元件與接口創建鏈接。USB 3.0 的 數據傳輸率為 USB 2.0 的 10 倍。本主板提供最強的便捷性與最快的連接 速度。 溫度、風扇和電壓監測 CPU 溫度受到監控，以防過熱損壞。系統風扇的每分鐘轉速 (RPM) 也被 實時監測。此外，芯片還會監測電壓以確保重要元件上的電壓穩定。 1.4.2 華碩獨家研發功能 華碩風扇速度控制功能 華碩風扇速度控制功能可根據系統負載智能調整風扇速度，確保安靜、 酷冷、高效的操作。 PIKE（專利 I/O 工具擴展） PIKE 是為用戶準備的一項貼心的升級工具。這一華碩獨家功能可讓用戶 選擇他們所偏好的 I/O 解決方案。華碩提供多個 SAS 解決方案用於不同的 領域和用途，而 PIKE 為終端用戶節省了大量的精力和硬件開支。此外，獨 特的專利設計提供了多個 I/O 解決方案卻無需占用 1U 系統中的 PCI 插槽。 華碩 MIO 聲卡 享受最高端音效體驗！華碩 MIO 聲卡為本主板內置的 8 聲道 HD 高保真 音效編碼芯片（High Definition Audio，之前稱 Azalia）支持高品質的音效 輸出，並支持音頻接口偵測功能，Retasking 功能與多音源獨立輸出功能， 可以同時向不同目的地傳送不同的音源。 2 第二章：硬件設備 信息 本章節描述了所有您在安裝系統元 件時所必須完成的硬件安裝程序。詳 細內容有：處理器與內存、跳線選擇 區設置以及主板的各種設備接口。 華碩 Z9PA-D8 系列主板用戶手冊 章節提綱 2 2.1 主板安裝前 ...............................................................................................2-3 2.2 主板概觀 ....................................................................................................2-4 2.3 中央處理器（CPU） .............................................................................2-8 2.4 系統內存 ................................................................................................. 2-13 2.5 擴展插槽 ................................................................................................. 2-16 2.6 內置指示燈 ............................................................................................ 2-21 2.7 跳線選擇區 ............................................................................................ 2-26 2.8 元件與外圍設備的連接 ..................................................................... 2-30 華碩 Z9PA-D8 系列主板用戶手冊 2-3 2.1 主板安裝前 在您動手更改主板上的任何設置之前，請務必先作好以下所列出的各項 預防措施。 • 在處理主板上的內部功能設置時，您可以先拔掉電腦的電源 線。 • 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜 電手環之外，您也可以觸摸一個有接地線的物品或者金屬物 品像電源供應器外殼等。 • 拿取集成電路元件時請盡量不要觸碰到元件上的芯片。 • 在您移除任何一個集成電路元件後，請將該元件放置在絕緣 墊上以隔離靜電，或者直接放回該元件的絕緣包裝袋中保 存。 • 在您安裝或移除任何元件之前，請確認 ATX 電源供應器的電 源開關是切換到關閉（OFF）的位置，而最安全的做法是先 暫時拔出電源供應器的電源線，等到安裝/移除工作完成後再 將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及 主板、外圍設備、元件等。 電力指示燈（SB_PWR1） 當主板上內置的電力指示燈亮著時，表示目前系統是處於正常運行、省 電模式或者軟關機的狀態中，並非完全斷電。這個指示燈可用來提醒您在置 入或移除任何的硬件設備之前，都必須先移除電源，等待指示燈熄滅才可進 行。請參考下圖所示。 2-4 第二章：硬件設備信息 2.2 主板概觀 在您開始安裝之前，請確定您所購買的電腦主機機箱是否可以容納本主 板，並且機箱內的主板固定孔位是否能與本主板的螺絲孔位吻合。 為了優化主板功能，建議您將主板安裝在一個兼容 ATX 2.2 的機箱內。 2.2.1 主板的擺放方向 當您安裝主板到電腦主機機箱內時，務必確認置入的方向是否正確。帶 有外部接口的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱 後方面板會有相對應的預留孔位。請參考下圖所示。 2.2.2 螺絲孔位 請將下圖所圈選出來的“九”個螺絲孔位對準主機機箱內相對位置的螺 絲孔，然後再一一鎖上螺絲固定主板。 請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板產生龜裂。 為方便在電腦主機機箱安裝或取出主板，請務必先將電源供應器 移開！當您安裝或移除主板時，必須確保電源供應器的插頭已經 被移除，否則可能導致主板上的元件損壞。 華碩 Z9PA-D8 系列主板用戶手冊 2-5 2.2.3 主板構造圖 Z9PA-D8 2-6 第二章：硬件設備信息 Z9PA-D8C 華碩 Z9PA-D8 系列主板用戶手冊 2-7 跳線 頁數 1. CMOS 配置數據清除（CLRTC1） 2-26 2. 顯示芯片控制器設置（3-pin VGA_SW1） 2-27 3. LAN 控制器設置（3-pin LAN_SW1/LAN_SW2） 2-27 4. LSI MegaRAID 或 Intel RSTe 選擇跳線（3-pin RAID_SEL1） 2-28 5. ME 固件強制恢復設置（3-pin ME_RCVR1） 2-28 6. DDR3 散熱事件設置（3-pin DIMMTRIP1） 2-29 7. PMBus 1.2 PSU 選擇跳線（3-pin SMART_PSU1） 2-29 2.2.4 主板元件說明 插槽 頁數 1. 中央處理器插槽 2-8 2. DDR3 內存插槽 2-13 內置指示燈 頁數 1. 底板管理控制器指示燈（BMC_LED1） 2-21 2. CPU 錯誤指示燈（ERR_CPU1-2） 2-21 3. 內存警告指示燈（ERR_DIMMA1~H1） 2-22 4. CATT 錯誤指示燈（CATTERR_LED1） 2-22 5. Q-Code 指示燈（LED1） 2-23 內部連接插槽 頁數 1. Serial ATA 6.0/3.0Gb/s 設備接口 （7-pin SATA6G 1-2 [淺藍]；7-pin SATA3G 3-6 [黑色]) 2-31 2. PSAS 接口（需要 PIKE 卡） 2-31 3. 硬盤讀寫動作指示燈連接排針（4-pin HDLED1） 2-32 4. USB 設備接口 （10-1 pin USB34、USB56；A-Type USB10） 2-32 5. 串口連接插座（10-1 pin COM2） 2-33 6. 串行通用輸入輸出連接排針 （6-1 pin SGPIO1、8-1 pin PSGPIO 1/2） 2-34 7. TPM 連接排針（20-1 pin TPM1） 2-35 8. 電源供應器 SMBus 插槽（5-pin PSUSMB1） 2-35 9. EATX 主板電源插槽 （24-pin EATXPWR1、8-pin EATX12V1、8-pin EATX12V2） 2-36 10. 中央處理器與前/後面板風扇電源插座 （4-pin CPU_FAN1-2、FRNT_FAN1–4、REAR_FAN1-2） 2-37 11. 系統控制面板連接排針（20-1 pin PANEL1） 2-38 12. 輔助系統控制面板連接排針 (20-2 pin AUX_PANEL1) 2-39 2-8 第二章：硬件設備信息 2.3 中央處理器（CPU） 本主板具備一個 LGA2011 處理器插槽，是專為 Intel ® Xeon E5-2600 系列處理器所設計。 • 在您購買本主板之後，請確認在處理器插座上附有一個 PnP 保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀壞 或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的 經銷商聯絡。 • 在安裝完主板之後，請將 P n P 保護蓋保留下來。只有 LGA2011 插槽上附有 PnP 保護蓋的主板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能 為您處理產品的維修與保修。 • 本保修不包括處理器插座因遺失、錯誤的安裝或不正確的移 除 PnP 保護蓋所造成的毀壞。 2.3.1 安裝中央處理器 請依照以下步驟安裝中央處理器： 1. 找到位於主板上的處理器插槽。 華碩 Z9PA-D8 系列主板用戶手冊 2-9 CPU 安裝盒上的 PnP 保護 蓋是用以保護插槽上的接 腳之用，因此只有在 CPU 安裝妥當之後，才可將其 移除。 2. 以手指壓下固定扳手並將其稍向 左側推（A），這麼做可使扳手脫 離固定扣並鬆開 CPU 輔助安裝盒 （B）。 3. 依箭頭方向輕輕抬起固定扳手。 4. 用姆指按下右邊固定扳手（C）， 並將它移到右側（D）直到脫離固 定扣。依箭頭方向輕輕抬起固定扳 手（E）。 B A E D C 固定扳手 2-10 第二章：硬件設備信息 I H 7. 從 CPU 插槽上移除 PnP 保護蓋（H）並關閉安裝盒上蓋（I）。 G F 5. 將固定扳手往箭頭方向推（F）， 抬起安裝盒上蓋（G）。 CPU 只能以單一方向正確地安裝到主板上的插槽。切記請勿用力 地將 CPU 以錯誤的方向安裝到插槽上，這麼做將可能導致 CPU 與插槽上的接腳損壞。 三角標志 6. 小心地將 CPU 放入插槽，確認三 角標志對準插槽右上角。 華碩 Z9PA-D8 系列主板用戶手冊 2-11 K J 8. 推下右側固定扳手（J），確保安裝 盒上蓋的邊緣被扳手固定（K）。 9. 將右側固定扳手插入固定扣下。 M L 10. 推下左側固定扳手（L），然後將其 插入固定扣下（M）。 2-12 第二章：硬件設備信息 11. 在 CPU 裸露在外面的區域上滴入 几滴散熱膏，與散熱片接觸。散熱 器散熱膏必須只有很薄的一層。 有些散熱片已有散熱膏。 如果是，則跳過這一步。 注意：請勿食用散熱膏。如進入眼睛或皮膚，請立即清洗，並尋 求專業醫學幫助。 12. 將 C P U 風 扇 電 源 線 連 接 到 主 板 上 標 示 為 “ C P U _ F A N 1 ” / “CPU_FAN2”的插槽。 請勿忘記連接 CPU 風扇電源。若未連接 CPU_FAN 的電源插 槽，可能將會導致啟動時 CPU 溫度過熱並出現“Hardware monitoring errors”的信息。 華碩 Z9PA-D8 系列主板用戶手冊 2-13 2.4 系統內存 2.4.1 概觀 本主板每 CPU 配置有四組 DDR3 DIMM（Double Data Rate，雙倍數據 傳輸率）內存插槽。 DDR3 內存條擁有與 DDR2 內存條相同的外觀，但是實際上 DDR3 內存 條的缺口與 DDR2 內存條不同，以防止插入錯誤的內存條。DDR3 內存條 擁有更高的性能與更低的能耗。 下圖所示為 DDR3 內存插槽在主板上的位置。 2.4.2 內存設置 您可以任意選擇使用 1GB、2GB、4GB、8GB 與 16GB * 的 RDIMM， 或 1GB、2GB、4GB 與 8GB * ECC/Non-ECC UDIMM，或 8GB、16GB 與 32GB * LR-DIMM 至本主板的內存插槽上。 • * 參閱華碩服務器 AVL 獲得最新更新。 • 從 A1（CPU 1）與 E1（CPU 2）插槽開始安裝內存條。 • 為達到最理想的兼容性，請使用相同 CAS 延遲值的內存條。 建議您使用同一廠商所生產的相同容量型號之內存。 1 顆處理器設置 DIMM_A1 DIMM_B1 DIMM_C1 DIMM_D1 1 DIMM X 2 DIMM X X 4 DIMM X X X X 2-14 第二章：硬件設備信息 2 顆處理器設置 DIMM_A1 DIMM_B1 DIMM_C1 DIMM_D1 1 DIMM X 2 DIMM X 4 DIMM X X 8 DIMM X X X X 2 顆處理器設置 DIMM_E1 DIMM_F1 DIMM_G1 DIMM_H1 1 DIMM 2 DIMM X 4 DIMM X X 8 DIMM X X X X 華碩 Z9PA-D8 系列主板用戶手冊 2-15 2.4.3 安裝內存條 請依照下面步驟安裝內存條： 1. 先將內存條插槽一端的白色固定卡 扣扳開。 2. 將內存條的金手指對齊內存條插槽 的溝槽，並且在方向上要注意金手 指的缺口要對準插槽的凸起點。 2.4.4 取出內存條 請依照以下步驟取出內存條： 1. 壓下內存條插槽一端白色的固定 卡扣以鬆開內存條。 2. 再將內存條由插槽中取出。 在壓下固定卡扣取出內存條的同時，您可以用手指頭輕輕地扶住 內存條，以免跳出而損及內存條。 卡扣會在內存條正確 安裝後自動扣上 3 扳開固定卡扣 內存條缺口 2 1 內存條插槽凸起點 1 2 3. 最後緩緩將內存條插入插槽中，若 無錯誤，插槽一端的白色卡扣會因 內存條置入而自動扣到內存條兩側 的凹孔中。 始終以垂直方向插入內存條，防止內存條缺口損壞。 • 要安裝兩根或更多內存條，請參閱主板包裝中附贈的用戶手 冊的說明。 • 請參閱用戶手冊來獲得最新的內存合格供應商列表。 2-16 第二章：硬件設備信息 2.5 擴展插槽 考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下 來的子章節中，將會描述主板上這些擴展插槽的相關信息。 安裝/移除任何擴展卡之前，請暫時先將電腦的電源線拔出。如 此可免除因電氣殘留於電腦中而發生的意外狀況。 2.5.1 安裝擴展卡 請依照下列步驟安裝擴展卡: 1. 在安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作 必要的硬件設置更改。 2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已放置在主機內）。 3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插 槽位於主機背板的金屬擋板的螺絲，最後將金屬擋板移出。 4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以 目視的方法確認擴展卡上的金手指已完全沒入擴展槽中。 5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張 卡。 6. 將電腦主機的機箱蓋裝回鎖好。 2.5.2 設置擴展卡 在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設 置。 1. 啟動電腦，然後更改必要的 BIOS 程序設置。若需要的話，您也可以參 閱第四章 BIOS 程序設置以獲得更多信息。 2. 為加入的擴展卡指派一組尚未被系統使用到的 IRQ。 3. 為新的擴展卡安裝軟件驅動程序。 當您將 PCI 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡 的驅動程序是否支持 IRQ 分享或者該擴展卡並不需要指派 IRQ。 否則會容易因 IRQ 指派不當生成衝突，導致系統不穩定且該擴展 卡的功能也無法使用。請參看下頁的表格。 華碩 Z9PA-D8 系列主板用戶手冊 2-17 2.5.4 PCI Express x16 插槽（x16 link） 板載的 PCIE 2 插槽（插槽位置 5）與 PCIE 4 插槽（插槽位置 3）提供 一個 x16 Gen3 link 至 CPU1，在 PCIE1/3 插槽被使用時會自動切換為 x8 Link。此插槽可支持顯卡以及服務器等級的多種高性能附加卡。 2.5.5 PCI Express x8 插槽（x8 link） 板載的 PCIE 1 插槽（插槽位置 6）、PCIE 2 插槽（插槽位置 5）、 PCIE 3 插槽（插槽位置 4）與 PCIE 4 插槽（插槽位置 3）提供一個 x8 Gen3 link 至 CPU1。這些插槽可支持顯卡以及服務器等級的多種高性能附 加卡。 2.5.6 PCI Express x8 插槽（x4 link） 板載的 PCIE 5 插槽（插槽位置 2）提供一個 x4 Gen2 link 至 Intel C602 PCH。這些插槽可支持顯卡以及服務器等級的多種高性能附加卡。 2.5.3 指定中斷要求 標準中斷要求使用一覽表 IRQ 優先權 指定功能 0 1 系統計時器 1 2 鍵盤控制器 2 - 可編程中斷 3* 11 通訊端口 (COM2) 4* 12 通訊端口 (COM1) 5* 13 -- 6 14 軟驅控制器 7* 15 -- 8 3 系統 CMOS/實時鐘 9* 4 ACPI 模式 10* 5 預留給 PCI 設備使用 11* 6 預留給 PCI 設備使用 12* 7 PS/2 兼容鼠標端口 13 8 數值數據處理器 14* 9 第一組 IDE 通道 15* 10 第二組 IDE 通道 *：這些通常是留給 ISA 或 PCI 接口卡使用。 2-18 第二章：硬件設備信息 2.5.6 PIKE 插槽（僅 Z9PA-D8 支持） PIKE 插槽可讓您方便地選擇和更改您偏好的 SAS 方案。您可根據需要安 裝一張選購的華碩 PIKE RAID 卡於此插槽。 插槽編號 插槽說明 5（插槽 6） PCI-E x8（x8 Gen3 Link），支持 MIO-892 聲卡 4（插槽 5） PCI-E x16（x16 Gen3 Link）（當插槽 6 被使用時自動切換為 x8 Link） 3（插槽 4） PCI-E x8（x8 Gen3 Link） 2（插槽 3） PCI-E x16（x16 Gen3 Link）（當插槽 4 被使用時自動切換為 x8 Link） 1（插槽 2） PCI-E x8（x4 Gen2 Link） 華碩 Z9PA-D8 系列主板用戶手冊 2-19 2.5.7 安裝華碩 PIKE RAID 卡 請按照以下步驟安裝選購的華碩 PIKE RAID 卡到主板上： 1. 找到主板上的 PIKE RAID 卡插槽位置。 2. 將 RAID 卡的金手指按正確的方向對準 PIKE RAID 卡插槽位置。將 RAID 卡插入 PIKE RAID 卡插槽。請確認卡完全插入到 PIKE RAID 卡插 槽中。 2-20 第二章：硬件設備信息 2.5.8 安裝 ASMB6 管理卡 請依照以下步驟安裝選購的 ASMB6 到主板上： 1. 找到主板上的 ASMB6 插槽位置。 2. 將 ASMB6 管理卡向下插入。 2.5.9 安裝聲卡 1. 找到主板上的 MIO 插槽位置。然後將 MIO-892 聲卡的金手指對準 MIO1 卡插槽。 2. 向下插入聲卡。確保聲卡已牢牢固定在 MIO 插槽上。 3. 用一顆螺絲將聲卡固定在機箱上。 華碩 Z9PA-D8 系列主板用戶手冊 2-21 2.6 內置指示燈 2. CPU 錯誤指示燈（ERR_CPU1-2） 當 CPU 出現錯誤時，對應的指示燈會亮起。 1. 底板管理控制器指示燈（BMC_LED1） BMC 指示燈須配合華碩 ASMB6 管理設備使用，指示它的初始化狀 態。當連接 PSU，且系統關閉時，華碩 ASMB6 管理設備開始系統初始 化大約一分鐘。初始化完成後 BMC 指示燈開始閃爍。 • 當您安裝了華碩 ASMB6 后，此指示燈才生效。 • 當 AC 電源重新接通后，系統需等待約 30 秒才能啟動。 2-22 第二章：硬件設備信息 4. CATT 錯誤指示燈（CATTERR_LED1） 提示系統出現一個嚴重錯誤，且無法繼續運行。 3. 內存警告指示燈（ERR_DIMMA1~H1） 當內存出現錯誤時，對應的內存警告指示燈亮起。 當您安裝了華碩 ASMB6 后，警告指示燈才生效。 華碩 Z9PA-D8 系列主板用戶手冊 2-23 5. Q-Code 指示燈 (LED1) Q-Code 指示燈為您提供 2 位數字顯示，用來顯示系統狀態。請參考 下一頁的 Q-Code 表獲取更多信息。 2-24 第二章：硬件設備信息 （下頁繼續） Q-Code 表 Action PHASE POST CODE TYPE DESCRIPTION Normal boot Security Phase 01 Progress First post code(POWER_ON_POST_CODE) 02 Progress Load BSP microcode(MICROCODE_POST_CODE) 03 Progress Set cache as ram for PEI phase(CACHE_ENABLED_PO ST_CODE) 06 Progress CPU Early init.(CPU_EARLY_INIT_POST_CODE) 04 Progress initializes South bridge for PEI preparation PEI(Pre-EFI initialization) phase 10 Progress PEI Core Entry 15 Progress NB initialize before installed memory 19 Progress SB initialize before installed memory 78~00 Progress Wait BMC ready(duration: 120 seconds). A1 MRC Progress QPI initialization A3 MRC Progress QPI initialization A7 MRC Progress QPI initialization A8 MRC Progress QPI initialization A9 MRC Progress QPI initialization AA MRC Progress QPI initialization AB MRC Progress QPI initialization AC MRC Progress QPI initialization AD MRC Progress QPI initialization AE MRC Progress QPI initialization AF MRC Progress QPI initialization Complete 2F Progress Memory Init. B0 MRC Progress Memory Init. B1 MRC Progress Memory Init. AF MRC Progress RC Reset if require B4 MRC Progress Memory Init. B2 MRC Progress Memory Init. B3 MRC Progress Memory Init. B5 MRC Progress Memory Init. B6 MRC Progress Memory Init. B7 MRC Progress Memory Init. B8 MRC Progress Memory Init. B9 MRC Progress Memory Init. BA MRC Progress Memory Init. BB MRC Progress Memory Init. BC MRC Progress Memory Init. BF MRC Progress Memory Init. Done 5A MRC Progress Other config. After RC end 31 Progress Memory already installed. 32 Progress CPU Init. 34 Progress CPU Init. 36 Progress CPU Init. 4F Progress DXE Initial Program Load(IPL) 華碩 Z9PA-D8 系列主板用戶手冊 2-25 Action PHASE POST CODE TYPE DESCRIPTION Normal boot DXE(Driver Execution Environment) phase 60 Progress DXE Core Started 61 Progress DXE NVRAM Init. 62 Progress SB run-time init. 63 Progress DXE CPU Init 68 Progress NB Init. 69 Progress NB Init. 6A Progress NB Init. 70 Progress SB Init. 71 Progress SB Init. 72 Progress SB Init. 78 Progress ACPI Init. 79 Progress CSM Init. BDS(Boot Device Selection) phase 90 Progress BDS started 91 Progress Connect device event 92 Progress PCI Bus Enumeration. 93 Progress PCI Bus Enumeration. 94 Progress PCI Bus Enumeration. 95 Progress PCI Bus Enumeration. 96 Progress PCI Bus Enumeration. 97 Progress Console outout connect event 98 Progress Console input connect event 99 Progress AMI Super IO start 9A Progress AMI USB Driver Init. 9B Progress AMI USB Driver Init. 9C Progress AMI USB Driver Init. 9D Progress AMI USB Driver Init. b2 Progress Legacy Option ROM Init. b3 Progress Reset system b4 Progress USB hotplug b6 Progress NVRAM clean up b7 Progress NVRAM configuration reset A0 Progress IDE, AHCI Init. A1 Progress IDE, AHCI Init. A2 Progress IDE, AHCI Init. A3 Progress IDE, AHCI Init. A8 Progress BIOS Setup Utility password verify A9 Progress BIOS Setup Utility start AB Progress BIOS Setup Utility input wait AD Progress Ready to boot event AE Progress Legacy boot event Operating system phase 17 Progress ME event for Node Manager 18 Progress ME event for Node Manager 19 Progress ME event for Node Manager 20 Progress ME event for Node Manager 21 Progress ME event for Node Manager 22 Progress ME event for Node Manager 23 Progress ME event for Node Manager 24 Progress ME event for Node Manager 25 Progress ME event for Node Manager 2-26 第二章：硬件設備信息 2.7 跳線選擇區 1. CMOS 數據清除（CLRTC1） 主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據， 這些數據並不會因電腦電源的關閉而遺失數據與時間的正確性，因為這個 CMOS 的電源是由主板上的鋰電池所供應。 想要清除這些數據，可以依照下列步驟進行： 1. 關閉系統電源，拔掉電源適配器； 2. 將 CLRTC1 跳線帽由 [1-2]（默認值）改為 [2-3] 約 5~10 秒鐘 （此時即清除 CMOS 數據），然后再將跳線帽改回 [1-2]； 3. 插上電源適配器，開啟電源； 4. 當開機步驟正在進行時按著鍵盤上的 ＜Del＞ 鍵進入 BIOS 程序畫 面重新設置 BIOS 數據。 除了清除 CMOS 數據之外，請勿將主板上 CLRTC1 的跳線帽由 默認值的位置移開，因為這麼做可能會導致系統開機失敗。 若上述步驟無效，請移除主板上的電池並再次移動跳線帽（如步 驟 3 所述）來清除 CMOS 中的數據。在 CMOS 數據清除後， 重新安裝好電池。 華碩 Z9PA-D8 系列主板用戶手冊 2-27 2. 顯示芯片控制器設置（3-pin VGA_SW1） 此跳線可讓您開啟或關閉板載的顯示芯片控制器。將跳線設置為 [1-2] 短路為開啟顯示芯片功能。 3. LAN 控制器設置（3-pin LAN_SW1/LAN_SW2） 這些跳線可讓您開啟或關閉板載 Intel ® 82574L 千兆網絡控制器。設 為 [1-2] 短路激活千兆網絡功能。 2-28 第二章：硬件設備信息 5. ME 固件強制恢復設置（3-pin ME_RCVR1） 該跳線允許您在 ME 固件崩潰時迅速進行恢復。 4. LSI MegaRAID 或 Intel RSTe 選擇跳線（3-pin RAID_SEL1） 此跳線用來選擇 PCH SATA RAID 模式以使用 LSI MegaRAID 軟件 或 Intel ® Rapid Storage Technology enterprise 3.0 RAID。若您要使用 LSI MegaRAID 軟件 RAID 應用程序 (默認)，請設為 [1–2] 短路；若要 使用 Intel ® Rapid Storage Technology Enterprise Option ROM 應用程 序，請設為 [2–3] 短路 華碩 Z9PA-D8 系列主板用戶手冊 2-29 6. DDR3 熱量事件設置（3-pin DIMMTRIP1） 此跳線用來開啟/關閉 DDR3 DIMM 熱量感應事件的接針。 7. PMBus 1.2 PSU 選擇跳線（3-pin SMART_PSU1） 此跳線用來選擇 PSU PMBus 版本。PMBus 設為 [1-2] 短路，其他 設為 [2-3] 短路。 2-30 第二章：硬件設備信息 2.8 元件與外圍設備的連接 2.8.1 後側面板接口 1. PS/2 鍵盤/鼠標接口：將 PS/2 鍵盤/鼠標插頭連接到此端口。 2. DM_LAN 1（RJ-45）端口（僅 Z9PA-D8 SKU 支持）：此接口可經 網絡集線器連接至局域網（LAN），實現千兆連接，用於 BMC 管理功 能。請參考下頁的表格瞭解 DM_LAN1 與 LAN 端口燈號說明。 3. L A N 2（R J-45）端口：此接口可經網絡集線器連接至局域網 （LAN），實現千兆連接。請參考下表中各燈號的說明。 4. USB 2.0 設備接口（1 和 2）：這兩組 4-pin 串行總線（USB）接口可 連接到使用 USB 2.0 規格的硬件設備。 5. USB 3.0 設備接口（1 和 2）：這兩組串行總線（USB）接口可連接到 使用 USB 3.0 規格的硬件設備。 6. LAN 1 (RJ-45) 端口：此接口可經網絡集線器連接至局域網（LAN）， 實現千兆連接。請參考下表中各燈號的說明。 7. 串口（COM1）：這二個 9-pin 通信接口用於連接指標設備或其他串口 設備。 8. VGA 接口：這組接口用來連接 VGA 顯示屏或其他與 VGA 規格兼容的 硬件設備。 LAN 端口燈號說明 Activity/Link 指示燈 速度指示燈 狀態 描述 狀態 描述 熄滅 沒有連接 熄滅 連接速度 10Mbps 綠色 連接 橘色 連接速度 100Mbps 閃爍 數據傳輸中 綠色 連接速度 1Gbps 速度指示燈 ACT/LINK 指示燈 速度指示燈 ACT/LINK 指示燈 華碩 Z9PA-D8 系列主板用戶手冊 2-31 2.8.2 內部連接端口 1. Serial ATA 6.0/3.0Gb/s 設備接口（7-pin SATA6G_1-2 [淺藍]；7-pin SATA3G_3-6 [黑色]） 這些接口可支持使用 Serial ATA 6.0/3.0Gb/s 數據線連接 Serial ATA 6.0/3.0Gb/s 硬盤或光驅。 實際數據傳輸率依據所安裝的 SAS 硬盤而定。 2. PSAS 接口（需安裝 PIKE 卡） 這些接口可使用 SAS 數據線連接 SAS 硬盤，數據傳輸率高達 6Gb/s。 若您已安裝 SAS 硬盤，可以創建 RAID 0、RAID 1、RAID 10 或 RAID 5磁盤陣列。 2-32 第二章：硬件設備信息 3. 硬盤讀寫動作指示燈連接排針（4-pin HDLED1） 這個排針用來連接至 SAS 或 SATA 附加卡連線。連接到 SAS 或 SATA 附加卡的任何設備的讀寫動作都會導致前面板 LED 指示燈亮起。 4. USB 擴展套件排線插槽（10-1 pin USB34、USB56；A-Type 10） 這些插槽可用來連接 USB 2.0 擴展端口。將 USB 擴展套件連接線連 接到 USB34 與 USB56，然後將擴展套件安裝到機箱背部的一箇空置插 槽位置。這三組 USB 擴展套件排線插槽支持 USB 2.0 規格，傳輸速率 高達 480 Mbps。 華碩 Z9PA-D8 系列主板用戶手冊 2-33 5. 串口連接插座（10-1 pin COM2） 這個插座用來連接串口（COM）。將串口模塊的數據線連接至這個插 座，接著將該模塊安裝至機箱后側面板空的插槽中。 2-34 第二章：硬件設備信息 6. 串行通用輸入輸出連接排針 （6-1 pin SGPIO1、8-1 pin PSGPIO 1/2) SGPIO 1 連接排針用於 Intel Rapid Storage Technology Enterprise SGPIO 接口，可控制 LED 指示燈動作、設備信息與通用數據。 PSGPIO 1/2 連接排針用於 PIKE 卡。 華碩 Z9PA-D8 系列主板用戶手冊 2-35 7. TPM 連接排針（20-1 pin TPM1） 這組連接排針支持 TPM 系統，該系統能夠安全存儲按鍵，電子證書， 密碼與數據。同時，該系統也有助於提高網絡安全，維護數字身份（digital identities），保證平臺完整。 8. 電源 SMBus 接口（5-pin PSUSMB1） 此接口用來連接 SMBus（系統管理總線）至電源供應器，以讀取 PSU 信息。設備通過 SMBus 接口與 SMBus 主機與/或其他 SMBus 設 備進行通訊。 2-36 第二章：硬件設備信息 9. EATX 主板電源插座 （24-pin EATXPWR1、8-pin EATX12V1、8-pin EATX12V2） 這個插座為提供給 EATX 電源使用。由電源所提供的連接插頭已經過 特別設計，只能以一個特定方向插入主板上的電源插座。找到正確的插 入方向後，僅需穩穩地將之套進插座中即可。 • 使用 95W 或更低電壓 CPU 時，請不要忘記連接 24+8-pin 電 源插座，否則系統將無法開機。 • 使 用 115 W 或 更 高電 壓 C P U 時，請 不 要 忘記 連 接 24+8+8-pin 電源插座，否則系統將無法開機。 • 如果您想要安裝其他的硬件設備，請務必使用較高功率的電 源供應器以提供足夠的設備用電需求。若電源供應器無法提 供設備足夠的用電需求，則系統將會變得不穩定或無法開 啟。 • 請確保您使用的電源可以滿足您系統的最低用電需求。最低 用電需求：1) 500W 2) 全部 +12V 電壓輸出 > 20A. 華碩 Z9PA-D8 系列主板用戶手冊 2-37 10. 中央處理器與系統前/後面板風扇電源插座 (4-pin CPU_FAN1-2、FRNT_FAN1-4、REAR_FAN1-2) 您可以將風扇電源接口連接至此風扇電源插座。連接時，請確認黑線 需接到風扇電源插座上的接地端（GND）。連接風扇電源接口時，一定 要注意到極性問題。 • 務必連接風扇的電源，若系統中缺乏足夠的風量來散熱，那 麼很容易因為主機內部溫度逐漸昇高而導致死機，更嚴重者 會燒毀主板上的電子元件。 • 這些插座並不是跳線！勿將跳線帽套在它們的針腳上。 • 所有風扇都支持華碩風扇速度控制功能。 2-38 第二章：硬件設備信息 11. 系統控制面板連接排針（20-1 pin PANEL1） 這一組連接排針包括了數個連接到電腦主機前面板的功能接針。 1. 系統電源指示燈連接排針（3-pin PLED） 這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電 腦並且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍 亮著時，即表示電腦正處於睡眠模式中。 2. 信息指示燈連接接針（2-pin MLED） 這組排針可將信息指示燈的數據線連接至前面板信息指示燈。信 息指示燈顯示啟動狀態。啟動過程中信息指示燈會一直閃爍，直 到進入系統。 3. 機箱喇叭連接排針（4-pin SPEAKER） 這組四腳位排針連接到電腦主機機箱中的喇叭。當系統正常開機 便可聽到嗶嗶聲，若開機時發生問題，則會以不同長短的音調來 警告。 4. 硬盤動作指示燈連接接針（2-pin HDDLED） 您可以連接此組 IDE_LED 接針到電腦主機面板上的 IDE 硬盤動作 指示燈號，如此一旦 IDE 硬盤有讀寫動作時，指示燈隨即亮起。 5. ATX 電源/軟關機開關連接排針（2-pin PWRSW） 這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 BIOS 程序或操作系統的設置，來決定當按下開關時電腦會在正常運 行和睡眠模式間切換，或者是在正常運行和軟關機模式間切換。若 要關機，請持續按住電源開關超過四秒的時間。 6. 熱啟動開關連接排針（2-pin RESET） 這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在 不需要關掉電腦電源即可重新開機，尤其在系統死機的時候特別有 用。 華碩 Z9PA-D8 系列主板用戶手冊 2-39 12.輔助系統控制面板連接排針（20-2 pin AUX_PANEL1） 本組接針支持前面板上的多個功能，包括前面板 SMB，Locator LED 指示燈與開關，機箱開啟警告連接排針，以及網絡狀態指示燈。 1. 前面板 SMBus 連接排針（6-1 pin FPSMB） 這組連接排針可以讓您連接 SMBus（系統管理總線）設備。可以 提供給系統中傳輸率較慢的外圍設備及電源管理設備之間的溝通 使用。 2. 網絡狀態指示燈（2-pin LAN1_LED, LAN2_LED） 這兩組 2-pin 排針可通過 Gigabit 網絡指示燈連接線來連接到 LAN 的狀態指示燈。這個燈閃爍時則表示網絡已正常連接動作。 3. 機箱開啟警告連接排針（4-1 pin CHASSIS） 這組排針提供給設計有機箱開啟檢測功能的電腦主機機箱之用。此 外，尚須搭配一個外接式檢測設備，譬如機箱開啟檢測感應器或者 微型開關。在本功能啟用時，若您有任何移動機箱元件的動作，感 應器會隨即檢測到並且送出一信號到這組接針，最後會由系統記錄 下這次的機箱開啟事件。默認設置為 CASEOPEN 與 GND 接腳短 路，此功能關閉。 4. Locator 指示燈號連接排針（2-pin LOCATORLED1, 2-pin LOCATORLED2） 這兩組 2-pin 排針為 Locator 指示燈號，通過 Locator LED 連接 線來連接。當您按下 Locator 按鍵時，這個燈則會亮起顯示。 5. Locator 按鈕/開關（2-pin LOCATORBTN） 這組 2-pin 排針為連接 Locator 按鈕/開關。當您按下 Locator 按 鍵時，Locator 燈則會亮起顯示。 2-40 第二章：硬件設備信息 3 本章節說明開啟電腦電源的順序， 以及電腦開機後所發出各種不同類型 嗶聲的代表意義。 第三章：開啟電源 華碩 Z9PA-D8 系列主板用戶手冊 章節提綱 3 3.1 第一次啟動電腦
