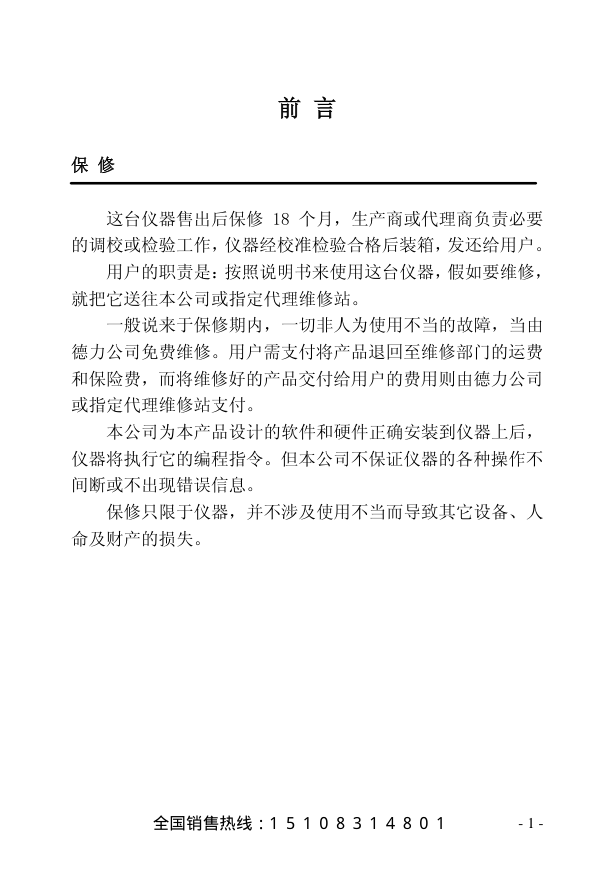

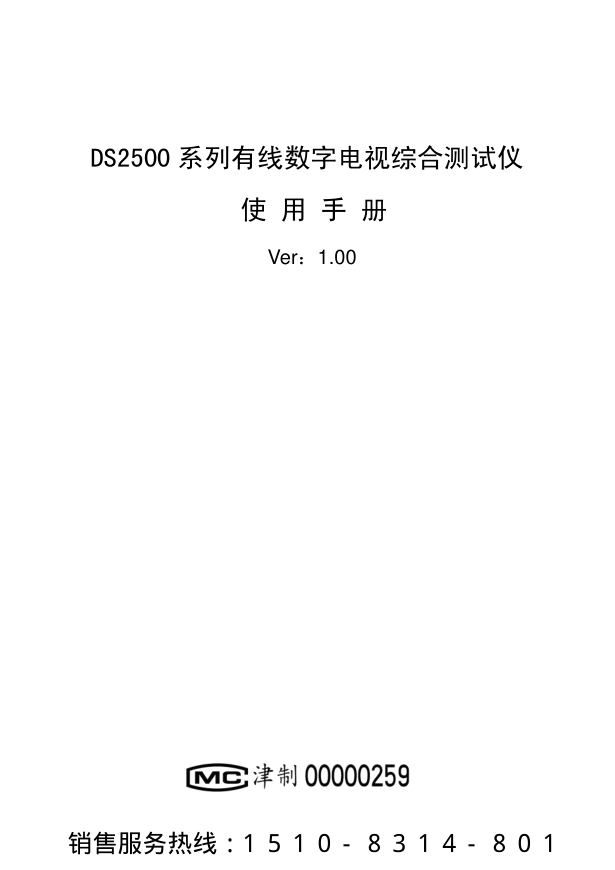

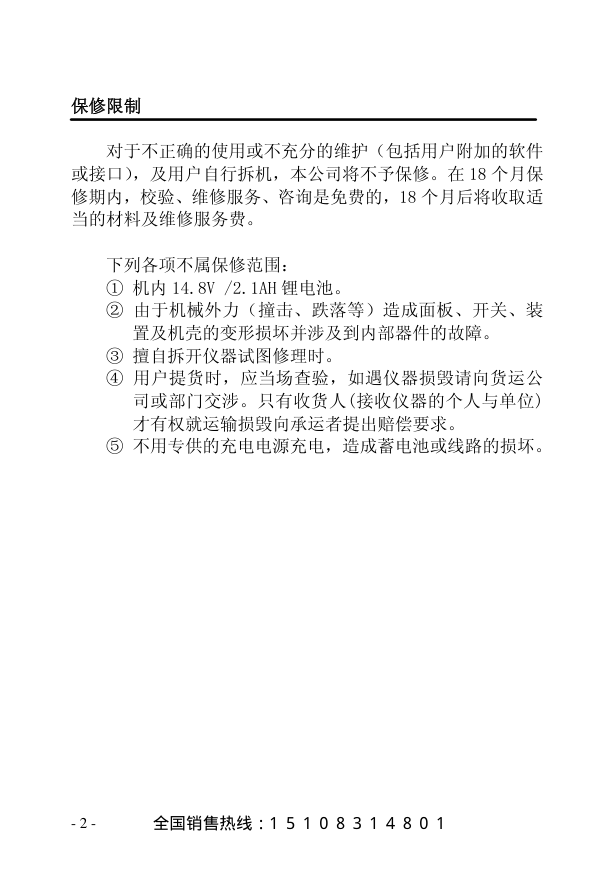

DS2500 系列有线数字电视综合测试仪 使 用 手 册 Ver：1.00 销售服务热线：1 5 1 0 - 8 3 1 4 - 8 0 1 - 1 - 前 言 保 修 这台仪器售出后保修 18 个月，生产商或代理商负责必要 的调校或检验工作，仪器经校准检验合格后装箱，发还给用户。 用户的职责是：按照说明书来使用这台仪器，假如要维修， 就把它送往本公司或指定代理维修站。 一般说来于保修期内，一切非人为使用不当的故障，当由 德力公司免费维修。用户需支付将产品退回至维修部门的运费 和保险费，而将维修好的产品交付给用户的费用则由德力公司 或指定代理维修站支付。 本公司为本产品设计的软件和硬件正确安装到仪器上后， 仪器将执行它的编程指令。但本公司不保证仪器的各种操作不 间断或不出现错误信息。 保修只限于仪器，并不涉及使用不当而导致其它设备、人 命及财产的损失。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 2 - 保修限制 对于不正确的使用或不充分的维护（包括用户附加的软件 或接口），及用户自行拆机，本公司将不予保修。在 18 个月保 修期内，校验、维修服务、咨询是免费的，18 个月后将收取适 当的材料及维修服务费。 下列各项不属保修范围： ① 机内 14.8V /2.1AH 锂电池。 ② 由于机械外力（撞击、跌落等）造成面板、开关、装 置及机壳的变形损坏并涉及到内部器件的故障。 ③ 擅自拆开仪器试图修理时。 ④ 用户提货时，应当场查验，如遇仪器损毁请向货运公 司或部门交涉。只有收货人(接收仪器的个人与单位) 才有权就运输损毁向承运者提出赔偿要求。 ⑤ 不用专供的充电电源充电，造成蓄电池或线路的损坏。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 3 - 开 箱 请小心开箱，并注意将全部附件放在一个地方，以防遗失。 我们建议最好保存原包装箱和包装材料，以备将来搬运时使 用。 注 意 只有经过维修培训的人员才能维护本仪器。为了避免损 坏，未经过培训人员不应进行仪器的维护修理。 本说明书中所载技术规格和操作方法可能改变，恕不另行 通告。使用一段时间后，如有何需要，请向生产商查询。 仪器断电后，内部电容仍可能带有电荷。 本说明书中所载技术规格和操作方法可能改变，恕不另行 通告。使用一段时间后，如有何需要，请向本公司查询。 保留所有版权，未经事先书面同意不得复制，改编或翻译。 Deviser Part No.: 2500-DL © Tianjin Deviser Electronics Instrument Co., Ltd. All rights reserved. Printed in CHINA, Apr. 2009. 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 4 - 目 录 1.一般性说明 ··············································································· 1 1.1 数字电视指标测量 ··························································· 3 1.2 频谱扫描··········································································· 3 1.3 电平测量··········································································· 3 1.4 频道扫描··········································································· 3 1.5 斜率/电平测试 ·································································· 3 1.6 载噪比 ·············································································· 4 1.7 哼调测量··········································································· 4 1.8 调制度测量 ······································································· 4 1.9 极限测试··········································································· 4 1.10 自动测试 ········································································· 4 1.11 电压测量 ········································································· 4 1.12 创建多用户频道 ····························································· 5 1.13 文件管理 ········································································· 5 1.14 智能电源管理 ································································· 5 2.简要说明 ··················································································· 6 2.1 熟悉外形··········································································· 6 2.2 熟悉接口··········································································· 7 2.3 熟悉键盘··········································································· 8 2.3.1 软功能键 ···································································· 8 2.3.2 旋轮 ··········································································· 8 2.3.3 快捷键 ········································································ 8 2.3.4 字符/数字输入 ··························································· 9 2.4 熟悉屏幕··········································································· 9 3.使用说明 ················································································· 10 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 5 - 3.1 用户频道表的建立 ························································· 10 3.2 QAM 测量 ······································································· 13 3.2.1 数字频道的设置 ······················································ 14 3.2.2 数字频道的测量 ······················································ 15 3.3 频谱扫描········································································· 22 3.3.1 频率调节 ·································································· 23 3.3.2 参考电平 ·································································· 23 3.3.3 暂停扫描 ·································································· 23 3.3.4 频标选择和峰值搜索 ·············································· 25 3.3.5 RBW 和平均 ····························································· 25 3.3.6 检波模式 ·································································· 27 3.3.7 放大器 ······································································ 28 3.3.8 峰值测量 ·································································· 28 3.3.9 门限设置 ·································································· 29 3.3.10 频率设置模式 ························································ 30 3.3.11 刻度 ········································································ 31 3.3.12 保存 ········································································ 31 3.3.13 刷新 ········································································ 32 3.4 电平测量········································································· 32 3.4.1 模拟频道测量 ·························································· 32 3.4.2 数字频道测量 ·························································· 32 3.4.3 单频率频道测量 ······················································ 33 3.4.4 丽音频道测量 ·························································· 34 3.4.5 按频道调节 ······························································ 34 3.4.6 编辑用户频道表 ······················································ 34 3.4.7 参考电平和刻度 ······················································ 35 3.4.8 跳转到单频道频谱测量 ·········································· 36 3.4.9 跳转到频率测量 ······················································ 36 3.4.10 跳转到 QAM 测量 ················································· 37 3.4.11 跳转到载噪比测量 ················································ 37 3.4.12 保存 ········································································ 38 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 6 - 3.5 频道扫描········································································· 38 3.5.1 参考电平和刻度 ······················································ 40 3.5.2 调节焦距 ·································································· 40 3.5.3 极限显示 ·································································· 41 3.6 载噪比 ············································································ 42 3.7 单频率测量 ····································································· 44 3.7.1 跳转功能 ·································································· 44 3.7.2 频率设置 ·································································· 45 3.7.3 频率步进 ·································································· 45 3.7.4 参考电平和刻度 ······················································ 46 3.8 HUM 测量 ······································································· 46 3.9 调制测量········································································· 47 3.10 斜率/电平列表测量 ······················································ 47 3.10.1 斜率模式 ································································ 48 3.10.2 电平列表模式 ························································ 50 3.10.3 参考电平和刻度 ···················································· 50 3.10.4 设置 ········································································ 51 3.10.5 频标 ········································································ 51 3.10.6 保存 ········································································ 51 3.11 极限测试 ······································································· 52 3.11.1 测试结果列表 ························································ 53 3.11.2 极限编辑 ································································ 54 3.12 测量功能 ······································································· 55 3.12.1 电池电压 ································································ 55 3.12.2 干线电压 ································································ 55 3.12.3 机内温度 ································································ 56 3.13 自动测试 ······································································· 56 3.13.1 创建新工程 ···························································· 57 3.13.2 进行自动测试 ························································ 58 3.14 文件管理 ······································································· 60 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 7 - 3.14.1 文件目录 ································································ 60 3.14.2 调出文件 ································································ 61 3.14.3 删除文件 ································································ 62 3.14.4 改变用户频道表 ···················································· 63 3.15 反向回传与 Cable Modem ············································ 63 3.15.1 Cable Modem 注册 ················································· 64 3.15.2 Cable Modem 信息 ················································· 66 3.15.3 TFTP ······································································· 66 3.15.4 QAM 信号源 ··························································· 67 3.15.5 PING ······································································· 70 3.15.6 简易 WEB 浏览器 ················································· 70 3.15.7 反向频谱 ································································ 71 4.设置 ························································································· 73 4.1 简要说明········································································· 73 4.2 系统信息········································································· 74 4.3 通用参数设置 ································································· 74 4.3.1 网络连接 ·································································· 74 4.3.2 电源管理和液晶对比度 ·········································· 75 4.3.3 日期与时钟 ······························································ 75 4.3.4 语言选择 ·································································· 76 4.3.5 系统升级 ·································································· 77 4.4 测量参数设置 ································································· 78 4.4.1 电平单位 ·································································· 78 4.4.2 极限设置 ·································································· 78 4.4.3 数据传输 ·································································· 79 4.4.4 调入出厂设置 ·························································· 80 4.5 频道设置········································································· 80 4.5.1 用户频道表 ······························································ 80 4.5.2 频道号类型 ······························································ 81 4.5.3 创建用户频道表 ······················································ 82 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 - 8 - 4.5.4 编辑用户频道表 ······················································ 82 4.5.5 斜率编辑 ·································································· 83 5.电源 ························································································· 85 5.1 电池 ················································································ 85 5.2 充电 ················································································ 85 6.端口 ························································································· 87 7.技术指标 ················································································· 88 8.附录 ························································································· 91 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 1 1.一般性说明 DS2500 系列产品是德力公司生产的全新一代具备数字电 视分析功能的产品。它具有体积小，性能高的特点，是德力公 司专为有线电视系统特别是数字电视而设计的测量仪器。可以 测量并显示数字电视的各项性能指标（平均功率，MER，EVM， BER，星座图）；模拟电视指标(单频率电平、全频道频谱载波 电平、哼声调制、调制深度等)以及快速频谱分析功能等，尤 其指出的是在电平和快速频谱功能下,通过峰值保持功能可以 检测出偶然干扰，特别适合于双向网络的建设、维护，同时用 户也可以方便地进行 QAM 数字频道、模拟频道及 FM 频道各项 指标的测量。 同时 DS2500 系列产品可以测量载噪比（C/N）和干线、电 池电压，并进行频率频谱扫描。 DS2500 系列产品带有 USB 接口以及网络接口，通过网线还 可以很容易地和计算机通讯从而在计算机上保存或打印数据。 配合上位机管理软件使用，可以方便进行文件管理。 DS2500C 带有内置 Cable Modem（电缆调制解调器），能够 完成向 CMTS（Cable Modem 前端设备）注册，而且在注册过程 中实时显示当前的注册状态。注册完成以后，给出详细的上行 信道和下行信道信息。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 2 主要功能: * QAM、QPSK、COFDM 等数字电视指标测试 * 电平测试 * 频谱扫描 * 频道扫描 * 载噪比测量 * 哼调测量 * 调制度测量 * 斜率/电平测试 * 自动测试 * 极限测试 * 电压测量 * 丽音测试 * 多用户频道表设置 * 文件管理 * 智能电源管理 * 数字、字符输入 * 快捷设置 * 单键飞梭 * 中英文界面切换 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 3 1.1 数字电视指标测量 DS2500 系列同时可以测量 QAM、QPSK、COFDM 等多种数字 调制模式，并且可监测其频谱波形从而发现数字传输系统的故 障，在这个功能下用户可以查看平均功率，MER，BER，EVM， 星座图等指标。 注 意 : MER ， BER ， EVM 检 测 仅 限 于 QAM 调 制 模 式 （16/32/64/128/256QAM） 1.2 频谱扫描 DS2500 系列具有强大的频谱扫描功能，可以按中心/带宽， 或者起始/截止两种方式调节被测频率；可以调节 RBW 和平均 次数。同时 DS2500 系列还提供了峰值保持功能，其中一条曲 线表示当前测量频谱，另外一条曲线是峰值频谱。通过移动频 标或双频标可以得到该频标处频率电平值和两频率间的差值， 从而更加清楚的了解干扰情况。 1.3 电平测量 DS2500 系列可以在模拟电视、DVB 和单频率模式下进行精 确的电平测量。测量时可以观察到视频、音频和视音比电平值。 同时，峰值电平、信号电平差值也将显示在屏幕上。为了使用 户获得更多的信息，电平测量还支持单频道频谱扫描模式。 1.4 频道扫描 本仪器可以显示全频道的视频及音频电平。五级连续可调 变焦使观测更加容易。通过移动频标还可以清楚的看到想查看 频道的视频、音频值。在此画面可以同屏观察最多 150 个频道。 1.5 斜率/电平测试 斜率电平测量提供了检验平坦度及电平幅度有效方法。在 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 4 此模式下，最多可以选中 16 个频道来测量斜率。只需按下斜 率键便可以观测到斜率曲线。 1.6 载噪比 DS2500 系列同时支持模拟频道的载噪比测量，为了得到 精确的 C/N 值最好关闭载波。 1.7 哼调测量 哼声调制也称为电源交流声调制失真，它的产生来自电源 的低频干扰，为此 DS2500 系列支持模拟频道的哼调测量。 1.8 调制度测量 图像调制度测量可以作为观测图象质量的很好的初查项 目，为此 DS2500 系列同时支持模拟频道的调制度测量。 1.9 极限测试 DS2500 系列所提供的极限测试功能，可以快速地检测系 统中所有频道（模拟频道）是否合格。用户可以预先设定频道 电平的合格标准，测试结束后，DS2500 系列将会给出系统中 不合格频道总数及详细信息。 1.10 自动测试 用户可以选择需要进行自动测试的项目，包括电平测量、 频谱扫描、极限测试，斜率测试，QAM 测试等。自动测试结 果会自动以文件形式存储以备调用。 1.11 电压测量 DS2500 系列能够同时测量电池电压及干线电压并自动判 断交直流。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 5 1.12 创建多用户频道 DS2500 系列最多可以创建五个用户频道表，它们之间可 以自由切换，并且根据实际系统可分别创建成数字、模拟频道 及数字/模拟混合频道，频道表可自动完成创建，非常合适多 网络维护。 1.13 文件管理 用户可以选择保存单频道电平，极限测试，斜率测试，频 道扫描，频谱扫描和 QAM 的测量结果，另外还可以对自动测试 的结果进行自动保存，以便通过计算机进行数据分析。 1.14 智能电源管理 在电池电量充足的条件下，机内电池可连续工作 6 小时以 上。机内电源监控系统时刻监视电源运行使仪器处于省电工作 状态。 注意：首次使用仪器前请先进行充电，详见 5.2 节。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 6 2.简要说明 2.1 熟悉外形 在使用 DS2500 系列之前,请先来熟悉一下它的外形： 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 7 2.2 熟悉接口 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 8 2.3 熟悉键盘 2.3.1 软功能键 在 DS2500 系列的键盘顶部有 4 个软键（F1、F2、F3、F4） 它们对应于液晶显示时在屏幕底部显示的四个功能。 2.3.2 旋轮 旋轮本身具备两种操作模式——转动和按动（相当于一个 按键）。转动旋轮可以选择功能，调节频道等，按动旋轮键可 进入快捷设置菜单、确认等。 2.3.3 快捷键 在旋轮周围有六个快捷键，从旋轮右上角开始按逆时针方 向按键分别对应向下翻页键 ，向上翻页键 ，TAB 键 ，ESC 键 ，向上键 ，向下键 。 在某项功能测试中，如果有多页软键设置，可以用向上或 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 9 向下翻页键查看。 当某个软键按下后有多个子菜单项可供选择，除了可以转 动旋轮进行选择外，也可以用 或 键对子菜单项进 行选择。 当有光标或焦点出现时，需要改变光标或焦点位置时，既 可以用向上或向下键进行切换，也可以用 键或转动旋轮 进行切换。 如果想直接退出子菜单的操作而对刚才的修改不进行保 存，就可以选择 键。 2.3.4 字符/数字输入 通过键盘上的数字/字符键可以输入数字或字符。按照按键 上的对应标志循环按键可以输入数字、小写字母、大写字母或 其他字符；如果输入错误或重新输入，可向左转动旋轮（退格）， 重新输入,待全部输入完成后按旋轮键确认。 2.4 熟悉屏幕 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 10 3.使用说明 3.1 用户频道表的建立 使用仪器前，请先创建用户频道表，该过程自动选中用户 频道表中的有效频道，以便提高日后测量时的工作效率。 本仪器的用户频道表信息包括： ·频道号 ·频道模式 ·频率值 可以通过以下步骤创建频道表： 1． 连接有线电视线缆。 2． 按 键返回功能菜单主界面，然后按 键切换 到图 3-1-1，选择设置功能，按旋轮键进入图 3-1-2。 图 3-1-1 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 11 图 3-1-2 此时按 进入图 3-1-3 频道规划功能。 图 3-1-3 选中选择用户频道表功能，然后按下旋轮，则弹出如图 3-1-4 的界面。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 12 图 3-1-4 转动旋轮或按向上和向下键从 A-E 五个用户频道表中选择 要创建的用户频道表。DS2500 系列同时支持五个频道表间的 切换。选择完成后按旋轮键确认退出。 注意：按 ESC 快捷键退出时所有改变无效，保持原来状态。 3. 转动旋轮选择创建用户频道表，然后按下旋轮，则弹 出如图 3-1-5 的界面。 图 3-1-5 此时，转动旋轮或按向上和向下快捷键选择一个要创建的 频道表，按下旋轮可以选中某个频道表类型。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 13 4. 按 键切换到参数设置框，当焦点出现在参数设 置框内时，可以对所建频道表的各个参数进行修改和 设置。可以将频道表创建为标准频道表、数字频道表 或标准/数字混合频道表，并且可以对数字频道表进 行编辑（带宽，制式，码率），模拟频道、数字频道 可以通过按旋轮键来决定是否选中，在全部设置完毕 后，按 键把焦点设定到开始按钮上，按下旋轮 键开始创建用户频道表。如图 3-1-6 所示。创建后的 频道表将会自动保存在仪器中。 图 3-1-6 注意：仪器将所有电平大于 45dBV 的模拟频道和在点电平下 检测到的电平大于 32dBV 的数字频道由标准频道表中 选中，只有选中的频道才能在各测量画面出现。用户可 以手动编辑频道表来改变是否选中某个频道。 3.2 QAM 测量 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，转动旋轮选择 QAM 功能，然后按下旋轮便可进入 QAM 测量界面。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 14 图 3-2-1 如果没有数字频道可供测试，出现如图 3-2-2 的界面，频 道位置显示虚线，中心频率设定为默认值 500.00MHz，带宽设 定为默认值 8.00MHz，符号率设定为默认值 6.875MHz，调制 方式设定为默认值 64QAM。 图 3-2-2 3.2.1 数字频道的设置 如果想要测量某些数字频道，则必须首先设定好这些数字 频道。选择设置功能进入图 3-1-2 的界面，然后按 进入图 3-1-3 的频道规划功能，选择编辑用户频道表，按旋轮键进入 如图 3-2-3 的界面，转动旋轮选择想要测量的频道，再次按下 DS2500 系列有线数字电视综合测试仪使用手册 15 旋轮键进入频道编辑画面，如图 3-2-4。将频道类型改为 DIGI, 然后存储并退出，此时所选频道已经被设为数字频道。按 后，会弹出对话框询问是否保存修改的频道表，选择 Yes（按 选择 No），保存退出到主界面。再次选择 QAM 功能就可以 进行 QAM 测量了。 图 3-2-3 图 3-2-4 3.2.2 数字频道的测量 DS2500 针对 QAM 数字信号提供了强大的测量功能，在此 功能下可以测量 MER，BER，SR（实际符号率），星座图等多 项指标，如图 3-2-5。 DS2500 系列有线数字电视综合测试仪使用手册 16 图 3-2-5 在图 3-2-5 的界面下按下 键可以选择要跳转的功能， 如图 3-2-6 所示。 图 3-2-6 如果不想跳转，再次按下 键或者按 快捷键退回 到图 3-2-5 的界面。如果想要实现跳转，旋动选轮或者按向上 和向下快捷键可以选择跳转的功能，然后按旋轮确认。此时选 择频谱则进入该数字频道的频谱扫描界面，如图 3-2-7 所示。 选择电平功能则进入该数字频道的功率测量界面。如图 3-2-8 所示。 DS2500 系列有线数字电视综合测试仪使用手册 17 图 3-2-7 图 3-2-8 在图 3-2-5 的界面下按下 键可以进行刷新、缩放功能 的选择，如图 3-2-9 所示。 图 3-2-9 DS2500 系列有线数字电视综合测试仪使用手册 18 选择刷新并按下旋轮键，则进行星座图的初始化刷新操 作。在图 3-2-5 的界面状态下，直接按动旋轮键也可触发刷新 操作。 选择缩放并按下旋轮键，则进入到星座图的缩放界面，如 图 3-2-10 所示。可以旋动旋轮或者按 键选择要缩 放的区域，然后按下 或 键放大或缩小星座图上选定 的某个区域。此时按下 返回键或者 快捷键返回到 3-2-5 的星座图界面。 图 3-2-10 在图 3-2-5 界面下，按 （设置）键，可以对当前数 字频道的中心频率，带宽，码率和调制类型进行设置，如图 3-2-11 所示。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 19 图 3-2-11 在图 3-2-5 界面下，用户可以改变测量频道，有两种方法。 1）用户可以直接按下 （频道）键，弹出一个频道输 入对话框，如图 3-2-12 所示，按数字/字符键输入想要测量的 频道号，再按旋轮键确认即可。 2）用户也可以直接转动旋轮或者按向上键 ，向下键 来调节频道。 图 3-2-12 在图 3-2-5 界面下，按 翻页键，切换到如图 3-2-13 的界面，有三个按键“统计”、“MER”和“保存”。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 20 图 3-2-13 此时按下 （MER）键可以设置 MER 的合格门限，当测 得的指标未达到合格门限时，MER 数值以灰色显示。 按下 （保存）键可以对当前的星座图信息进行保存， 可以选择保存为文件或者图表（图片）。如图 3-2-14 所示。 图 3-2-14 按下 （统计）键，可以转到统计图界面，如图 3-2-15 所示。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 21 图 3-2-15 在图 3-2-15 状态下，按 （时间）键可以改变统计过 程的时间长度，能够设置的最短统计时间为 1 分钟，最长为 24 小时。按 （开始）键启动统计过程。正在统计中的状态如 图 3-2-16 所示。在统计过程中可随时按 （终止）键来结 束本次统计。 图 3-2-16 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 22 在图 3-2-16 中，各英文缩写代表的含义如下： 缩写 含义 ES 代表错误秒，在 1s 内有一个或多个可纠正错误或不可纠 正错误，则 ES 加 1 SES 代表严重错误秒，在 1s 内，不可纠正错误数/（除以）总 比特数 > 1.1E-3, 则 SES 加 1 COR 代表可纠正错误数 UNCOR 代表不可纠正错误数 SUM 代表接收到的总比特数 TOTAL PRE-BER 和 TOTAL POST-BER 分别为自统计开始 以来纠错前误码率、纠错后误码率的平均值。 统计的图示在屏幕靠上部分显示，可纠正错误用绿色显 示，不可纠正错误用红色显示，ES 和 SES 也根据出错的时间， 实时地显示。统计的数字则显示在靠下的表格内，它显示的是 自统计开始以来的累加值。 在统计图界面下，按 （保存）键可以将统计过程曲 线以图表（图片）的形式保存下来；按 （返回）键，可以 返回到 QAM 测试。 3.3 频谱扫描 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，转动旋轮选择频谱功能，然后按下旋轮便可进入频谱 测量界面。 DS2500 系列具有近似于频谱仪的频谱扫描功能，可以设 定带宽和频率，调节 RBW 和平均次数，支持双频标显示，另 外还具有峰值测量功能，如图 3-3-1。用户可以通过按 和 键来切换软键功能，转动旋轮调节频标到希望观察的频 率值上，两个频标的频率值和测量值及差值显示在下方信息框 内。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 23 图 3-3-1 3.3.1 频率调节 根据用户的不同使用习惯，DS2500 系列提供了两种频率 修改方式：中心/扫宽和起始/截止。 （方式的选择方法见 3.3.10） 如图 3-3-1，当选择中心（或起始、截止）修改频率值时， 用户可以输入 5MHz~1000MHz 范围的任意频率。 当选择扫宽时，用户可以输入不大于 995MHz 的任意值。 3.3.2 参考电平 要调节参考电平，可以在图 3-3-1 所示的界面下按 选 择参考，会弹出参考电平输入对话框，按下旋轮进行确认。用 户可以直接转动旋轮来增加或减小参考电平，也可以直接输入 参考电平的值，再按旋轮进行确认。 刻度的调节方法见 3.3.11。 若要选择最佳的角度观测图像，用户只需在图 3-3-1 所示 的界面下按 选择自动，仪器就会为用户选择最佳的观测刻 度和参考电平。 3.3.3 暂停扫描 在图 3-3-1 所示的界面按向下翻页键改变软键功能，切换 到图 3-3-2。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 24 若要暂停扫描以便观察曲线，可以按下 (保持)键， 此时就会暂停扫描， 也相应的变为触发键。再次按下 键就会恢复扫描。如图 3-3-3 所示。 图 3-3-2 图 3-3-3 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 25 3.3.4 频标选择和峰值搜索 图 3-3-4 在图 3-3-2 中，按下 （频标）键后，转动旋轮选择当 前活动频标（MARK A 或 MARK B），再次按下旋轮键确认并退出， 如图 3-3-4。 选中某个频标后，选择峰值搜索（如图 3-3-4）并按旋轮 键确认，仪器则会自动搜索本场扫描数据中的峰值，并把当前 活动频标移动到峰值位置。 在图 3-3-4 中如果选择 MARK->CF,则会将当前活动频标所 在频率值设置为中心频率。 3.3.5 RBW 和平均 在图 3-3-2 中，按下 （BW），可以选择改变 RBW 或 扫描平均次数，如图 3-3-5 所示。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 26 图 3-3-5 要改变 RBW，先选中 RBW，再按旋轮确认，会弹出下级 子菜单，转动旋轮，用户可以在 30KHz、100KHz、300KHz、 1MHz、3MHz、自动之间选择，如图 3-3-6。当 RBW 选为自动 时，仪器会根据用户所设置的扫描宽度自动调整 RBW 的数值。 当前的 RBW 值显示在主显示区域上方。 图 3-3-6 注意：RBW 不同，扫描速度不同。 要改变平均次数，先选中平均，再按旋轮确认，弹出下级 子菜单，转动旋轮，用户可以选择关闭平均或在 2、4、8、16、 32、64、128 次平均之间选择，如图 3-3-7 所示。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 27 图 3-3-7 注意：平均次数不同，扫描速度不同。 3.3.6 检波模式 在图 3-3-2 状态下，按 （扫迹）键，可以进行检波模 式的选择，有采样、峰值检波（正峰）、负峰值检波（负峰）、 平均值检波（均值）四种模式可供选择。如图 3-3-8 所示。 图 3-3-8 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 28 3.3.7 放大器 在图 3-3-2 状态下，按向下翻页键，切换到图 3-3-9。此 时按 键，通过选择开或关可以打开或关闭放大器。如图 3-3-10 所示。放大器打开后，曲线上方的信息栏里会显示放大 器图标： 。 图 3-3-9 图 3-3-10 3.3.8 峰值测量 首先切换到如图 3-3-9 的状态界面，然后按 （其他） 键，如图 3-3-11 所示。转动滚轮选中峰值保持，然后按下滚轮， 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 29 这时会弹出下级子菜单，如图 3-3-12。此时选择有效来打开峰 值测量功能。 打开峰值测量功能之后，峰值曲线和当前测量曲线将同屏 显示，峰值曲线用较浅的颜色表示，如图 3-3-11。 图 3-3-11 图 3-3-12 3.3.9 门限设置 在图 3-3-11 状态下，转动滚轮选择门限并按下滚轮，便 可以设定显示门限。当用户设置门限值后，小于该门限值的 数据全部显示为设定的门限值。如图 3-3-13 是设定门限为 40dBuV。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 30 图 3-3-13 3.3.10 频率设置模式 在图 3-3-11 状态下，转动滚轮选择模式并按下滚轮，可以选 择频率设置模式，包括中心/扫宽和起始/截止两种。如图 3-3-14 所示。 图 3-3-14 两种频率设置模式下的显示界面，分别如图 3-3-15 和图 3-3-16 所示。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 31 图 3-3-15 图 3-3-16 3.3.11 刻度 在图 3-3-11 状态下，转动滚轮选择刻度并按下滚轮，可 以选择要使用的刻度值，有 1dB/，2dB/，5dB/，10dB/，20dB/ 可供选择。 3.3.12 保存 在如图 3-3-9 的状态界面下。此时按下 （保存）键， 可以保存当前的扫描数据，保存类型可选择文件或图表（图 片）。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 32 3.3.13 刷新 在图 3-3-9 的状态界面下，按下 （刷新）键，可以对 扫描数据进行刷新。 3.4 电平测量 DS2500 系列可以测量模拟频道、数字频道、单频率频道 及丽音频道的电平值。 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，选择电平功能，然后按下旋轮便可进入电平测量界面。 3.4.1 模拟频道测量 在模拟频道模式下可以测量视频（VIDEO）、音频(AUDIO) 的电平值以及视音比(V/A)，同时在屏幕的右方会显示视频及 音频测量值的柱状图，如图 3-4-1。 图 3-4-1 3.4.2 数字频道测量 在数字频道模式下可以测量该数字频道的平均功率值，同 时在屏幕的右方会显示平均功率的柱状图，如图 3-4-2。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 33 图 3-4-2 注意：在此模式下只测量数字频道的平均功率值，如果想测量 数字频道的其他指标，请切换到 QAM 测量方式。 3.4.3 单频率频道测量 单频率频道测量模式主要是测量某一个固定频率的电平 值（LEVEL）以及设定带宽内峰值电平（PEAK）情况，峰值点 和中心频率的频率差值及电平差值信息也都会显示在屏幕上， 如图 3-4-3。 图 3-4-3 DS2500 系列有线数字电视综合测试仪使用手册 34 3.4.4 丽音频道测量 为了适应某些地区对于丽音电视(双伴音)测量的要求， DS2500 系列特意设计了 100KHz 接收带宽对此进行测量。在此 图中，可以看到两个伴音的电平值及两个视音比值，如图 3-4-4。 图 3-4-4 3.4.5 按频道调节 通过转动旋轮或者按 键可以按频道顺序调 节被测频道，此时频道号、频率等信息都会显示在屏幕上。若 要观测某个频道，还可以按下 （频道）键，然后用数字键 直接输入要测量的频道号，按旋轮确认即可。也可转动旋轮调 节频道号。 3.4.6 编辑用户频道表 在操作仪器的过程中，用户频道表是至关重要的，所以本 仪器给用户提供了编辑频道表的功能。在频道电平测试模式下 按 键就可以直接编辑频道表了。在此功能中用户可以对 各种信息进行自由的编辑，包括数字频道号、标准频道号、类 型、频率等等，如图 3-4-5。 DS2500 系列有线数字电视综合测试仪使用手册 35 图 3-4-5 如果要对频道表进行统一编辑，可在设置功能下频道规划 功能内，进入编辑用户频道表功能对整个频道进行编辑，如图 3-4-6。 图 3-4-6 3.4.7 参考电平和刻度 按下 （幅度）键，用户可以选择修改参考电平和刻度， 也可以选择自动，让仪器自动调整到最佳状态。如图 3-4-7。 DS2500 系列有线数字电视综合测试仪使用手册 36 图 3-4-7 3.4.8 跳转到单频道频谱测量 按 （转到）键，选择频谱，按旋轮确认后就可以进入 单频道频谱扫描，频谱将会以特定的中心频率和带宽显示，转 动旋轮调节频标可以读出频标对应的频率值和电平值，如图 3-4-8。其它软键功能见 3.3 节频谱扫描。 图 3-4-8 3.4.9 跳转到频率测量 按 （转到）键，选择频率，可以切换到频率模式。在 频率模式下，通过转动旋轮或者按 键可以按设置 的步进频率增加或减少被测频率，如图 3-4-9。频率模式下的 其它软键功能见 3.7 节。 DS2500 系列有线数字电视综合测试仪使用手册 37 图 3-4-9 3.4.10 跳转到 QAM 测量 如果当前频道是数字频道，按 （转到）键，选择 QAM， 可以切换到 QAM 功能，出现如图 3-4-10 的界面。 图 3-4-10 3.4.11 跳转到载噪比测量 如果当前频道是模拟频道，按 （转到）键，选择载噪 比，可以切换到载噪比测量界面。如图 3-4-11 所示。 DS2500 系列有线数字电视综合测试仪使用手册 38 图 3-4-11 3.4.12 保存 按向下翻页键，切换到如图 3-4-12 的状态界面，此时按 键可以保存当前的数据。 图 3-4-12 3.5 频道扫描 为了快速测试有线电视系统的平坦度和幅度，本仪器提供 了频道扫描功能。 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，选择频道扫描功能，然后按下旋轮便可进入频道扫描 界面。 用户频道表扫描曲线如图 3-5-1。转动频标选择想要观察的 DS2500 系列有线数字电视综合测试仪使用手册 39 频道，相应的频道号、视频频率值及测量结果显示在主显示区 域的下方。 图 3-5-1 仪器将会按照选中的用户频道表(如图 3-5-1 中的[A]),进 行全频道扫描。在可视的一场范围内，最大扫描频道数根据焦 距的不同进行相应的变化，若要观测一场以外的频道情况，可 以转动旋轮将频标调到显示区边缘，然后继续转动旋轮找到观 测的频道，也可以按下 （频道）键后，直接输入频道号， 从此频道开始扫描。视频电平和音频电平以同一柱状图显示在 同一图像上，只是视频电平的柱状图的颜色是黄色，音频电平 的柱状图颜色是绿色。 若要停止扫描仔细观察可以先按下 键进入下一级菜 单，选择暂停，这样即使是仪器和信号断开连接,各频道电平 也将保留，直至下次取消暂停。如图 3-5-2 所示。 DS2500 系列有线数字电视综合测试仪使用手册 40 图 3-5-2 3.5.1 参考电平和刻度 参考电平和刻度显示在扫描曲线的上方，若要快速调节这 两个参数可以选择图 3-5-2 中的自动，仪器将会以最佳的观测 角度自动选择这两个参数。 若要改变参考电平或刻度只需要按下 （幅度）键，此 时选中参考功能或刻度功能，转动旋轮或直接输入数值可以改 变参考电平或刻度值，调节完毕，再按旋轮键确认。 3.5.2 调节焦距 DS2500 系列支持五级焦距变化，用户只要按 （倍率） 键选择一种焦距，扫描图形的焦距就会相应的变化，以便更清 楚地观察某个频道及其周围的情况。当前焦距显示在主显示区 域的上方，如图 3-5-3。 DS2500 系列有线数字电视综合测试仪使用手册 41 图 3-5-3 3.5.3 极限显示 在频道扫描模式下按 （极限）键后选择有效，如图 3-5-4，将极限显示功能打开。屏幕画面就会如图 3-5-5，两条 分界线分别是最低视频电平值和最高视频电平值，在两条线之 间空白区域的频道为合格频道。在下方视频信息框内显示当前 频道是否合格。（极限参数设置方法见 4.4.2） 图 3-5-4 DS2500 系列有线数字电视综合测试仪使用手册 42 图 3-5-5 3.6 载噪比 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，转动旋轮选择载噪比功能，然后按下旋轮便可进入载 噪比测量界面，如图 3-6-1。（为了提高测量的准确度，最好在 测量时关闭载波） 图 3-6-1 用户可以选择频道来进行测量，只需按下 ，输入频道 号后确认即可。 用户也可以通过修改中心频率来进行测量，只需按下 输入频率值后确认即可。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 43 当用户按下 （保持）键时，波形就会暂停，同时 键变为“触发”，再次按下 ，波形重新开始扫描。如图 3-6-2 所示。 图 3-6-2 当用户按下 （自动）键时，仪器会根据当前信号大小 自动调节右侧信号显示区的参考和刻度值，以达到最佳观测角 度。 按向下翻页键，切换到如图 3-6-3 的状态界面，此时按 键可以将当前的测量结果以图表（图片）的形式保存下来。 图 3-6-3 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 44 3.7 单频率测量 按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，转动旋轮选择频率功能，然后按下旋轮便可进入频率 测量界面。 DS2500 系列提供了测量任意频率值的功能，如图 3-7-1。 用户转动旋轮可以按设置的步进频率增加或减少被测频率，也 可以直接输入被测频率。 图 3-7-1 3.7.1 跳转功能 按下 键后，可以选择跳转的功能，如图 3-7-2 所示， 可以选择进入单频率频谱扫描模式，也可以选择进入电平模 式。 图 3-7-2 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 45 3.7.2 频率设置 按下 （频率）键后，弹出一个输入框，用户可以输入 任意频率来进行测量，如图 3-7-3。 图 3-7-3 3.7.3 频率步进 按下 （步进）键后，用户可以在 10 KHz、100 KHz、 1MHz、10MHz 或频道中选择一种频率步进方式，如图 3-7-4。确 认后，用户转动旋轮就可以按照设置的步进频率增加或减少被 测频率。 图 3-7-4 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 46 3.7.4 参考电平和刻度 用户可以设置界面右侧量杯的参考电平和刻度。 若要改变参考电平或刻度只需按下 （幅度）键，此时 选中参考功能或刻度功能，转动旋轮或直接输入数值可以改变 参考电平或刻度值，调节完毕，再按旋轮键确认。 若要快速调节这两个参数可以选择自动，仪器将会以最佳 的观测角度自动选择这两个参数。 3.8 HUM 测量 DS2500 提供了测量模拟频道哼声调制的功能。按 键 返回功能菜单主界面，然后按 键切换到图 3-2-1，转动旋 轮选择 HUM 功能，然后按下旋轮便可进入 HUM 测量界面。如图 3-8-1 所示。 哼声调制也称为电源交流声调制失真，它的产生来自电源 的低频干扰（中国为 50Hz）。 图 3-8-1 用户可以输入频道号或者图像载波的频率来观测不同的 测量值。当用户按下 （保持）键时，波形会暂停，同时 会变为“触发”键。取消波形暂停只需再次按下 （触发） 键。按 键可以将当前的测量结果以图表（图片）的形式保 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 47 存下来。 3.9 调制测量 DS2500 提供了测量模拟频道的调制深度的功能，按 键返回功能菜单主界面，然后按 键切换到图 3-2-1，转动 旋轮选择调制度功能，然后按下旋轮便可进入调制度测量界 面。如图 3-9-1 所示。 图 3-9-1 用户可以输入频道号或者图像载波的频率来观测不同的 测量值。当用户按下 （保持）键时，波形会暂停， 键随之变为“触发”键。取消波形暂停只需再次选择 （触 发）键。按 键可以将当前的测量结果以图表（图片）的形 式保存下来。 3.10 斜率/电平列表测量 为了能够快速的检验有线电视系统的平坦度和分配器的 增益，可以进行斜率/电平列表测量。用户最多可以快速地查 看 16 个频道的电平，并且观测它们的曲线和数值。 按 键返回功能菜单主界面，然后按 （其他）键， 选择斜率功能，然后按下旋轮便可进入斜率测量界面。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 48 3.10.1 斜率模式 如果选中 4 个以下频道则不能进行斜率测量，此时会出现 如图 3-10-1 的提示信息。 图 3-10-1 按 键选择 No，然后按旋轮确定会退出到主界面下。 按 键选择 Yes，然后按旋轮确定，则可以设置斜率测量频 道，如图 3-10-2 所示。 图 3-10-2 转动旋轮或者按 键可以选择要进行斜率测量 的频道，按旋轮键确认此频道并以“√”为标志。如要删除已 选中的频道可以将光标移到此频道处再按下旋轮键。所有标有 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 49 “√”的频道都被选为斜率测量频道保存起来，并显示在屏幕 右方的表格内，如图 3-10-3。 图 3-10-3 设定完毕，用户可按 退出，此时弹出对话框，如图 3-10-4，选择 Yes，按旋轮键确认退出到主界面，然后重新选 择斜率功能开始测量。 图 3-10-4 在斜率模式下屏幕将显示如图 3-10-5。所有要测量的斜率 频道都会以柱状图的形式显示，同时测量结果显示在下方信息 框内。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 50 图 3-10-5 3.10.2 电平列表模式 按 键可以切换斜率测量模式和电平列表模式，在电平 列表模式下，可以很方便的读出每个斜率频道的电平值，如图 3-10-6。 图 3-10-6 3.10.3 参考电平和刻度 参考电平和刻度显示在扫描曲线的上方，若要改变参考电 平和刻度请参照 3.7.4 节。 注意：在电平列表模式下不能调节参考电平和刻度。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 51 3.10.4 设置 在测量中，如果用户想改变测量频道的个数，可以按 键，则进入到图 3-10-3 的界面，用户可以重新选择要测量的频 道。 3.10.5 频标 图 3-10-5 和图 3-10-6 中，按 键可以选择当前活动频 标，转动旋轮移动频标，频标所对应的频道号、测量值及两个 频标之间的差值显示在下方信息框内，这样可以方便随时查看 任意两个频道及其差值。 3.10.6 保存 按翻页键切换到如图 3-10-7 或 3-10-8 的界面，用户可以选 择以图表（图片）或者文件的方式保存测量的结果。 图 3-10-7 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 52 图 3-10-8 3.11 极限测试 按 键返回功能菜单主界面，然后按 （其他）键， 转动旋轮选择极限功能，然后按下旋轮便可进入极限测量界 面。如图 3-11-1。 通过极限测试功能，DS2500 可以很快的对有线电视系统 进行检测。自动找出整个系统中不合格频道的个数及每个频道 的不合格原因。 图 3-11-1 注意：DS2500 系列在极限测试模式下只检测模拟频道的合格 性。 DS2500 系列有线数字电视综合测试仪使用手册 53 3.11.1 测试结果列表 极限测试结束后，有线电视系统的全部测试结果都会以列 表的形式显示在屏幕上，其中包括最小视频电平、最大视频电 平、平坦度、最小视音比、最大视音比和最大邻频差，如图 3-11-2。 图 3-11-2 如果想重新测量可以按 键；若要观察每个频道的情况 可以按 键，切换到图 3-11-3，此界面下，按下 （保 存）键，可以保存测量结果，按下“返回”键则退回到图 3-11-2 的界面。 图 3-11-3 DS2500 系列有线数字电视综合测试仪使用手册 54 在图 3-11-3 状态下，转动旋轮或者按 键将光 标调到要观测的频道处，然后按旋轮键，就可以观测该频道极 限测试的详细结果。其中音频电平、视频电平和视音比都会显 示在屏幕上，如图 3-11-4。按 返回上一级功能，即返回 到图 3-11-3 的界面。 图 3-11-4 3.11.2 极限编辑 用户可以通过极限设置来设定极限条件，首先从主界面进 入设置功能，按 键进入测量设置，然后将光标定位到极 限设置项并按旋轮键确认，屏幕显示如图 3-11-5。 图 3-11-5 DS2500 系列有线数字电视综合测试仪使用手册 55 要改变其中某一参数，首先按 键或者转动旋轮，将 光标移到该项，然后直接输入数字，并按旋轮确认。也可以直 接选择缺省值。在所有参数设置完后，按 退回到上一级 菜单。 3.12 测量功能 按 键返回功能菜单主界面，然后按 （其他）键， 转动旋轮选择测量功能，然后按下旋轮便可进入测量功能界 面。如图 3-12-1。在此模式下用户可以监测电池电压、机内温度 及干线电压。 3.12.1 电池电压 电池电压显示在下方信息框内，如图 3-12-1。当电池电压 低于 13V 时就会自动弹出提示框，提醒用户仪器将会自动关机。 图 3-12-1 3.12.2 干线电压 在测量干线电压时，仪器会自动检测干线电压是交流还是 直流并且显示出来，如图 3-12-2。 DS2500 系列有线数字电视综合测试仪使用手册 56 图 3-12-2 3.12.3 机内温度 DS2500 系列可以随时监测机内温度，此时按下 ，用 户可以在摄氏或华氏中选择一种显示方式，便于观察，如图 3-12-3。 图 3-12-3 3.13 自动测试 按 键返回功能菜单主界面，然后按 （其他）键， 转动旋轮选择自动测试功能，然后按下旋轮便可进入自动测试 界面。如图 3-13-1。 用户可以将经常需要测量的参数项目保存到一个工程中， 开始测试后所有测量项目就会自动按顺序进行并且自动存储 DS2500 系列有线数字电视综合测试仪使用手册 57 在一个文件中，最大程度减少用户的工作量。 图 3-13-1 3.13.1 创建新工程 在图 3-13-1 画面下按 键，仪器会指导用户一步一步 创建新工程。 步骤一：输入工程名。 按下 （新建）创建新工程后出现图 3-13-2 的界面。 在工程名后的输入框内输入工程名，然后按下旋轮键后光标自 动移动到下面的多选框内。 图 3-13-2 DS2500 系列有线数字电视综合测试仪使用手册 58 步骤二：选择测试项目。 自动测试包括 5 个测试项（即电平测试、频谱测试、斜率 测试、极限测试和 QAM 测试）。通过旋轮或 键可以 选择要操作的测试项，然后按旋轮键切换是否进行此项测试， 进行测试的测试项前会以“√”为标志。操作完毕按下保存退 出。如果是按下退出，则刚创建的工程文件并不保存。 3.13.2 进行自动测试 进入自动测试功能，在屏幕上会列出所有存储的自动测试 工程文件，如图 3-13-1。 通过旋轮可以调节光标到需要的文件处。按下 键开始 进行自动测试，如果工程建立时的频道表与当前频道表不一 致，会有提示信息，如图 3-13-3 所示。按 键可删除选中 的工程，如图 3-13-4。 图 3-13-3 DS2500 系列有线数字电视综合测试仪使用手册 59 图 3-13-4 如果用户要观测该文件的详细信息，那么按下 键后 选中的自动测试工程信息显示出来，如图 3-13-5，此时按 键返回上一级菜单。 图 3-13-5 在图 3-13-1 画面下按 键开始进行自动测试，中间可 以按 键退出，如图 3-13-6。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 60 图 3-13-6 自动测试结束后，仪器自动生成一个文件，并以工程名加 上“-”开头，比如 9-0，表示工程名为 9 的测试工程的第一次 测量，9-1，表示工程名为 9 的测试工程的第二次测量。 如果一个测试工程中，包含多个测量项目，测试结束后会 保存为相同个数的文件，文件名称一致，文件类型表明是哪个 测量项目。 3.14 文件管理 按 键返回功能菜单主界面，然后按 （其他）键， 转动旋轮选择文件功能，然后按下旋轮便可进入文件管理界 面。如图 3-14-1。 DS2500 系列为用户提供了独立的数据存储空间，在电平 测试、频道扫描、斜率、极限测试、频率频谱测量和 QAM 模式 下测量的数据都可以存储在文件中。仪器的智能文件管理系统 充分利用存储空间，最大程度地保存更多的文件。 3.14.1 文件目录 在文件主画面用户可以看到所有保存过的文件，它们的文 件名、保存时间和日期都会以列表的形式显示出来，如果文件 是在自动测试时保存的，那么就会在此文件的开头以工程名加 “-”为标志，如图 3-14-1。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 61 图 3-14-1 3.14.2 调出文件 在图 3-14-1 状态下，按 （列表）键读取文件，文件 数据以列表形式列出，如图 3-14-2。 图 3-14-2 按 （图形）键读取文件，文件数据以图形的方式显示， 如图 3-14-3。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 62 图 3-14-3 在这种状态下用户可以调节参考电平和刻度，调节频标查 看图形。按 键后返回图 3-14-1。 注意：图形查看方式只限于频道扫描，频谱扫描和斜率测量数 据。 3.14.3 删除文件 在图 3-14-1 画面下按 键出现如图 3-14-4 提示信息， 询问用户是否删除选中的文件，使用 键选择是否删除文 件。 图 3-14-4 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 63 注意：当用户频道表被修改或重新创建时，仪器会自动删除频 道表所对应的文件。 3.14.4 改变用户频道表 在调出文件时，如果保存文件时的用户频道表与当前频道 表不同则出现图 3-14-5 提示信息。使用 选择是否改变当 前用户频道表。 图 3-14-5 3.15 反向回传与 Cable Modem 按 键返回功能菜单主界面，然后按 （反向回传） 键，便可进入反向回传与 Cable Modem 测试界面。如图 3-15-1。 图 3-15-1 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 64 3.15.1 Cable Modem 注册 在图 3-15-1 状态下，选择 CM 注册功能，按旋轮键确认便 可进入 CM 注册功能界面，如图 3-15-2。 注意：仅 DS2500C 具有此功能。 图 3-15-2 此时按 （连接）键，可以启动 Cable Modem 注册过 程。在 Cable Modem 向 CMTS 注册的过程中，屏幕右侧的注册 信息栏里会实时显示当前的注册状态，注册成功后，显示的信 息如图 3-15-3 所示。 图 3-15-3 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 65 在图 3-15-3 中按 （IP 信息）键，可以显示 Cable Modem 的 MAC 地址，本机 IP 地址，默认网关，子网掩码， DNS 等信息；如图 3-15-4 所示。 图 3-15-4 在图 3-15-3 中按 （CM 信息）键，可以切换到 CM 信 息显示界面，如图 3-15-5。 图 3-15-5 在图 3-15-5 中，可以查看下行信道（屏幕左侧）信息， 以及上行信道信息（屏幕右侧）。下行信道信息包括：下行频 率、下行码率、估计电平、下行调制模式、信噪比、可纠正误 码、不可纠正误码。上行信道信息包括上行频率、上行码率、 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 66 估计电平、模式。同时给出通道号和当前使用的标准。 在图 3-15-3 状态下，按 （设置）键，可以设置注册 过程中优先使用的下行频率和通道号，如图 3-15-6 所示。（只 有系统在设置的下行频率处成功锁定后，设置的通道号才可能 生效。当通道号为 0 时，系统会自动搜索通道号。） 图 3-15-6 3.15.2 Cable Modem 信息 在图 3-15-1 状态下，转动旋轮选择 CM 信息功能，按旋轮 键确认便可进入 CM 信息功能界面。相关介绍见 3.15.1。 注意：按照 3.15.1 节的说明，完成 Cable Modem 注册之后才 能查看到完整的 Cable Modem 信息。仅 DS2500C 具有此 功能。 3.15.3 TFTP 在图 3-15-1 状态下，转动旋轮选择 TFTP 功能，按旋轮键 确认便可进入 TFTP 功能界面，如图 3-15-6。 注意：仅 DS2500C 具有此功能。 DS2500 系列有线数字电视综合测试仪使用手册 67 图 3-15-6 在服务器 IP 栏，可以输入要连接的文件服务器地址，按 旋轮键确认。在下载文件栏可以选择要从文件服务器下载的文 件。按 （上传）键可以将文件上传到文件服务器，按 （下载）键可以将文件服务器上的文件下载到 DS2500。上传 或下载完成之后，上传速率和下载速率栏会显示相应的传输速 度。 注意： 1. 上传所用的测试文件为系统内置，用户不能更改 2. 要实现上传功能，需要开放文件服务器的文件写入权限 3. 下载文件用户可自定义，文件名区分大小写 3.15.4 QAM 信号源 在图 3-15-1 状态下，转动旋轮选择 QAM 源功能，按旋轮 键确认便可进入 QAM 源功能界面，如图 3-15-7。 注意：仅 DS2500C 具有此功能。此功能耗电较大，请及时关闭 该功能 DS2500 系列有线数字电视综合测试仪使用手册 68 图 3-15-7 在图 3-15-7 状态下，按 （频率）键，可以设置信号 源的发射频率；按 （幅度）键可以设置信号的幅度。按 可以设置信号的类型和码率，如图 3-15-8 所示。 图 3-15-8 如图 3-15-8，选择类型并按旋轮键，会弹出下级子菜单， 如图 3-15-9 所示。 DS2500 系列有线数字电视综合测试仪使用手册 69 图 3-15-9 从中可以选择信号源的调制类型为：关调制、QPSK、 8QAM、16QAM、32QAM 或 64QAM。 在图 3-15-8 状态下，选择码率并按旋轮键，会弹出下级 子菜单，如图 3-15-10 所示。 图 3-15-10 从中可以选择信号源的码率为：160ksps、320ksps、640ksps、 1280ksps、2560ksps 或 5120ksps。 在图 3-15-7 状态下，按 （开始）键，可以启动信号 源的发射，此时 相应的变为终止键。如图 3-15-11 所示。 再次按下 键，信号将停止发射。 DS2500 系列有线数字电视综合测试仪使用手册 70 图 3-15-11 3.15.5 PING 在图 3-15-1 状态下，转动旋轮选择 PING 功能，按旋轮键 确认便可进入 PING 功能界面，如图 3-15-12。 注意：仅 DS2500C 具有此功能。 图 3-15-12 PING 功能可以用来检查网络是否通畅以及测试网络连接 速度。在服务器 IP 栏输入要测试的网络地址，然后按 （开 始）键启动网络测试，测试过程的信息会在屏幕上实时显示。 3.15.6 简易 WEB 浏览器 DS2500 系列有线数字电视综合测试仪使用手册 71 首先切换到图 3-15-1，转动旋轮选择浏览器功能，按旋轮 键确认便可进入浏览器功能界面，如图 3-15-13。 注意：仅 DS2500C 具有此功能。 图 3-15-13 此时按 （转到）键，可以选择要访问的网站。按 （刷新）键，可以刷新当前显示的页面。按 （返回）键， 可以返回到上次访问的页面。按 （前进）可以再次回到按 键之前显示的界面。 3.15.7 反向频谱 首先切换到图 3-15-1，转动旋轮选择反向频谱功能，按旋 轮键确认便可进入反向频谱功能界面，如图 3-15-14。 注意：仅 DS2500C 具有此功能。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 72 图 3-15-14 进入反向频谱功能界面后，各项参数分别设置为：起始频 率 5MHz，截止频率 65MHz，RBW 为 300K，参考为 60dBuV， 刻度为 10dB/div，检波模式为峰值检波，放大器处于打开状态。 反向频谱功能界面下各个软键的功能请参考 3.3 节。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 73 4.设置 4.1 简要说明 DS2500 系列有两种设置模式，其中一种是快捷设置，另 外一种是通用设置。在各测量画面按下旋轮键或软功能键可以 进入和此画面相关的快捷设置状态。 按 键返回功能菜单主界面，然后按 （设置）键， 选择设置功能，然后按下旋轮便可进入设置功能界面。通过使 用 4 个软键可以选择不同的设置页,如图 4-1-1。 图 4-1-1 * 系统信息：在此设置页中，用户可以了解到有关 DS2500 系 列的一系列信息，包括出厂信息、版本等。 * 通用参数设置：通过此设置页，可以设置 DS2500 系列的通 用参数，其中包括网络连接、电源与显示、日期与时钟、语 言选择、系统升级。 * 测量参数设置：此设置页包括电平单位设置、极限设置、数 据传输、调入出厂设置等。 * 频道规划：在这个设置页下，用户可以设置用户频道表、浏 览和编辑用户频道表以及进行斜率频道设置。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 74 4.2 系统信息 此功能用于显示仪器的各种信息，如图 4-2-1。其中包括 仪器序列号，软件版本、硬件版本等。 图 4-2-1 4.3 通用参数设置 4.3.1 网络连接 为了满足不同需要，DS2500 系列提供了网络设置功能。 如图 4-3-1。 可以选择通过 RJ45（普通网口）或 MODEM（电缆调制 解调器）连接网络；如果选择的是 CM->RJ45，那么在 Cable Modem 成功注册后，可以将设备（如个人电脑）接到 DS2500 的网络接口，从而访问网络。可以选择自动获取网络配置参数， 或选择手动设置；可以设置的参数包括：IP 地址、子网掩码、 默认网关、DNS。 注意：RJ45 模式下自动获取默认为关；MODEM 模式下自动获取 默认为开。 仅 DS2500C 具有 MODEM 选项。 仅 ARM 硬件版本号大于 1.10 的 DS2500C 具有 CM->RJ45 选项。 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 75 图 4-3-1 4.3.2 电源管理和液晶对比度 为了延长使用时间，本仪器可以设置不操作按键时的自动 关机时间（3，5，10，30 分钟或常开），如图 4-3-2。 图 4-3-2 用户还可以调节液晶对比度来达到最佳观看效果，把焦点 设 定 到 如 图 4-3-2 的 LCD 位 置 ， 就 可 以 转 动 旋 轮 或 按 键调节液晶对比度。 4.3.3 日期与时钟 当系统日期或者时钟发生错误时，用户可以输入新的系统 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 76 日期或时间来进行校正，如图 4-3-3。要修改其中某一项，先 按 TAB 键把光标置于那一项的框内。 在标有下拉箭头的框内，按下旋轮键，就可以在下拉列表 中进行选择，比如日期显示类型和月份这两栏。 在有上下双箭头的框内，只需转动旋轮或按 键就可进行选择，比如年份和日期这两栏。 在系统时钟的输入框内，可以按数字键输入，按旋轮键进 行确认。 修改完毕后，按 退出。 图 4-3-3 4.3.4 语言选择 DS2500 系列支持中文和英文之间相互切换，方便不同语 言环境的用户使用，如图 4-3-4。改变语言后仪器自动完成各 个画面菜单转化。 DS2500 系列有线数字电视综合测试仪使用手册 77 图 4-3-4 4.3.5 系统升级 DS2500 系列可以方便的进行系统软件升级。进行升级时， 首先将存储有升级文件的 USB 存储设备（如 U 盘）插到 DS2500 的 USB 连接端口，然后选择系统升级，进入系统升级界面，如 图 4-3-5。 图 4-3-5 在图 4-3-5 状态下按旋轮键便可以启动系统升级过程，系 统升级完成后会自动关机。再次开机后 DS2500 将运行升级后 的软件。 DS2500 系列有线数字电视综合测试仪使用手册 78 4.4 测量参数设置 4.4.1 电平单位 图 4-4-1 4.4.2 极限设置 图 4-4-2 此时用户可以选择缺省值选项，从而按照 FCC 标准编辑极 限测试，FCC 标准参见下表： 设置项 极限值 最小视频值 60dBμV 最大视频值 90dBμV DS2500 系列有线数字电视综合测试仪使用手册 79 平坦度 10dB 最小 △ V/A 10dB 最大 △ V/A 17dB 最大 △ ADJ 3dB 在设置极限参数时，使用 键或者转动旋轮将光标调 到需调节选项处，然后输入新的数值改变该项。修改完毕后， 按旋轮键确认。按 退出极限参数设置。 注意：极限测试只能进行模拟频道测试，不能进行其它类型的 频道测试。 4.4.3 数据传输 数据文件目前通过 USB 进行传输，可以选择导入到仪器或 保存到 U 盘，传输的数据可以从“自动测试”，“用户频道表”， “文件”，“图表”，“参数”中选择，如图 4-4-3。 用户要选择某项，可以转动旋轮或按 键，也可以用 键来切换当前选中项。选择完毕，光标置于 OK 按钮上，按旋轮确认，数据传输就会开始。如果此时没有可用 的 USB 设备，会得到提示信息，如图 4-4-4。 图 4-4-3 DS2500 系列有线数字电视综合测试仪使用手册 80 图 4-4-4 4.4.4 调入出厂设置 如果设置不合理，用户只需按旋轮键就可以通过此功能重 新恢复到出厂设置，如图 4-4-5。 图 4-4-5 4.5 频道设置 4.5.1 用户频道表 本仪器最多可以存储 5 个不同的用户频道表。它们的标志 分别为 A~E。通过旋轮可以选择一个作为当前的用户频道表， 其标志会在屏幕上方显示（如：[A]），如图 4-5-1。仪器会按 照选择的用户频道表进行测量。 DS2500 系列有线数字电视综合测试仪使用手册 81 图 4-5-1 注意：仪器出厂时会装入 5 个缺省用户频道表。 4.5.2 频道号类型 用户可以选择频道号显示模式，即是按照数字模式显示还 是按照标准（字符）模式显示。 当频道号显示模式选定后， 在任何测量模式中，频道号都会以此模式显示，如图 4-5-2。 例如: 对于中国频道表来说, 数字显示方式为 101 频道，标准 显示方式为 Z01。 图 4-5-2 DS2500 系列有线数字电视综合测试仪使用手册 82 4.5.3 创建用户频道表 在此仪器中最多可以创建五个用户频道表，在进行测量之 前用户首先要创建用户频道表。 注意：选择此项后，就会创建新的用户频道表，并且覆盖当前 的用户频道表。如果需要创建其它用户频道表可以进入 用户频道表选项选择，然后再创建用户频道表。 详细操作方法见 3.1。 4.5.4 编辑用户频道表 用户频道表中包含的信息如下： * 数字频道号 * 标准频道号 * 频道类型（模拟、数字、单频率、丽音） * 载波频率 * 伴音偏移 * 是否选中该频道 * 调制方式 * 码率 图 4-5-3 DS2500 系列有线数字电视综合测试仪使用手册 83 当按旋轮进入编辑用户频道表的功能后，屏幕显示如图 4-5-3。此时按 键可返回上一级功能。转动旋轮或 键将光标调节到需要编辑的频道处，按旋轮键进 入该频道的编辑状态，按 键或 键将光标调节 到需要编辑的部分进行编辑，如图 4-5-4。 图 4-5-4 注意：编辑频道后若要保存刚刚编辑的结果，必须要将光标调 节到“存储并退出”处，按旋轮键确认。如果直接按 退出，编辑的结果将不会保存。 4.5.5 斜率编辑 在斜率测量中最多可以测量 16 个频道。当光标停在斜率 编辑功能时，按旋轮键进入斜率编辑状态，用户也可以在斜率 测量功能画面按设置键进入此编辑状态，如图 4-5-5。使用旋 轮或 键将光标调节到需要编辑的频道处，按旋轮 键切换是否选中该频道进行斜率测量，在此画面中所有被选中 的频道前都会标有“√”。同时本仪器会自动将选中的频道按 频率大小排列在屏幕右方的表格内。按 键返回上一级功 DS2500 系列有线数字电视综合测试仪使用手册 84 能，此时仪器会有提示信息，如图 4-5-6 所示，选择 Yes，刚 才的设置有效，否则不保存刚才的设置。 图 4-5-5 图 4-5-6 注意：斜率编辑最多只能选中 16 个频道，超过 16 个以后的频 道都不会被选中。 DS2500 系列有线数字电视综合测试仪使用手册 85 5.电源 5.1 电池 仪器使用 14.8V /2.1AH 锂电池供电，在充满电的情况下可 以连续使用 6 小时以上，当电池电量减少到 13.5V 时，在屏幕 顶端的电池标志就会闪烁。当电池电量低于 13V 时，仪器会自 动关机，用户必须及时进行充电约小于 4-5 小时。 注意：1 使用本仪器随机配置的充电器充电； 2 建议在充电状态下关闭本仪器； 3 低温可能导致电池容量暂时下降，但不会对电池造成 损坏； 4 当工作时间明显缩短时，请更换新电池。 5.2 充电 电池应使用随机提供的专用充电器充电，大约充电 4-5 小 时仪器可以充满电。充电器插座与插头如下图： DS2500 系列充电插座 充电器插头 充电时请按以下步骤进行： 1. 本仪器屏幕朝上放平，将 DS2500 系列专用充电器输出插 头插入本仪器左侧部的“DC 19V/3.42A”插座，如上图； 2. 将充电器接到 AC 100V-240V 电源上，此时 DS2500 系列充 电指示灯点亮，呈红色； DS2500 系列有线数字电视综合测试仪使用手册 86 3. 当本仪器充电指示灯变为绿色时，表示电池充满，这时握住充 电器输出插头拔出，再将充电器交流输入插头拔下。 注意：仪器内部的电池为锂电池。此电池必须使用随机提供的 专用充电器进行充电，使用其它充电器会损坏仪器。仪 器不可以在超出 10℃～35℃范围内充电，否则会影响电 池使用寿命。 DS2500 系列有线数字电视综合测试仪使用手册 87 6.端口 通过仪器左侧部的网络通讯口（RJ45）可以和计算机进行 通讯，如图 6-1-1。 图 6-1-1 使用本公司的管理软件（选件），将仪器通过网线与计算 机连接后运行此软件就可以实现远程测量，参数设置，文件管 理，数据打印，屏幕截取等功能。 DS2500 系列有线数字电视综合测试仪使用手册 88 7.技术指标 DS2500 DS2500C 数字电视指标测试 频率范围 5MHz～1000MHz 5MHz～1000MHz 频率分辨率 10KHz 10KHz 频率精度 ±10ⅹ10 -6 ±10ⅹ10 -6 平均功率 30dBμ V～110dBμ V 30dBμ V～110dBμ V 电平分辨率 0.1dB 0.1dB 电平精度 ±1.5dB（C/N>20dB） ±1.5dB（C/N>20dB） 输入阻抗 75Ω 75Ω 调制误差率(MER) ～40dB ～40dB MER 精度 ±2dB ±2dB EVM √ √ 比特误码率(BER) 1E-3~1E-9(RS 前/后) 1E-3~1E-9(RS 前/后) 支持调制类型 16/32/64/128/256QAM ITU-T J.83 ANNEX A/B/C（QPSK 选件） 16/32/64/128/256QAM ITU-T J.83 ANNEX A/B/C（QPSK 选件） 星座图 √ √ 数字统计功能 √ √ 模拟电视指标测试 频率范围 5MHz～1000MHz 5MHz～1000MHz 频率分辨率 10KHz 10KHz 频率精度 ±10ⅹ10 -6 ±10ⅹ10 -6 电平测试范围 30dBμ V~120dBμ V 30dBμ V~120dBμ V 电平分辨率 0.1dB 0.1dB 电平精度 ±1.5dB ±1.5dB 输入阻抗 75Ω 75Ω 其它测试功能 C/N V/A 斜率 极限 频道扫描 频道管理 自动测试 干线电压检 测等 C/N V/A 斜率 极限 频 道扫描 频道管理 自 动测试 干线电压检测 等 DS2500 系列有线数字电视综合测试仪使用手册 89 频谱分析功能 频率范围 5MHz～1000MHz 5MHz～1000MHz 频率分辨率 100Hz 100Hz 频率精度 ±10ⅹ10 -6 ±10ⅹ10 -6 电平测试范围 10dBμ V~120dBμ V 10dBμ V~120dBμ V 电平分辨率 0.1dB 0.1dB 电平精度 ±1.5dB ±1.5dB 动态范围 60dB 60dB 输入阻抗 75Ω 75Ω RBW 30KHz/100KHz /300KHz/1MHz /3MHz （自适应） 30KHz/100KHz /300KHz/1MHz /3MHz （自适应） 扫速 典型值 300 毫秒/场 （8MHz 带宽） 典型值 300 毫秒/场 （8MHz 带宽） 测量设置带宽 最大 995MHz 最大 995MHz 回传噪声测试 √ √ CM 模块 主要功能 兼容 DOCSIS2.0、 EuroDOSIS 制式 CM 统计功能/Ping/带 宽测试/网页浏览器 QAM 调制源 频率范围 5MHz~65MHz MER >38dB 调制类型 QPSK;QAM(8/16/32/64 );CW(关调制) 符号率 160/320/640/1280/ 2560/5120 KSym/s 输出电平 68~114dBuV 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 90 其它 外形尺寸 约 247mm×130mm×67mm 约 247mm×130mm×67mm 重量 约 1160g 约 1160g 电池 14.8V/2.1AH 可充电 锂电池 14.8V/2.1AH 可充电 锂电池 充电时间 4～5 小时 4～5 小时 电池连续工作时间 大于 5 小时 大于 5 小时 界面显示 中/英文显示设置 中/英文显示设置 通讯口 USB、LAN USB、LAN 软件 上位机管理软件 上位机管理软件 本产品符合 Q/12NK4543 企业标准 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 91 8.附录 中国频道表 频道号 字符 图像(MHz) 伴音(MHz) 1 1 49.75 56.25 2 2 57.75 64.25 3 3 65.75 72.25 4 4 77.25 83.75 5 5 85.25 91.75 101 Z01 112.25 118.75 102 Z02 120.25 126.75 103 Z03 128.25 134.75 104 Z04 136.25 142.75 105 Z05 144.25 150.75 106 Z06 152.25 158.75 107 Z07 160.25 166.75 6 6 168.25 174.75 7 7 176.25 182.75 8 8 184.25 190.75 9 9 192.25 198.75 10 10 200.25 206.75 11 11 208.25 214.75 12 12 216.25 222.75 108 Z08 224.25 230.75 109 Z09 232.25 238.75 110 Z10 240.25 246.75 111 Z11 248.25 254.75 112 Z12 256.25 262.75 113 Z13 264.25 270.75 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 92 频道号 字符 图像(MHz) 伴音(MHz) 114 Z14 272.25 278.75 115 Z15 280.25 286.75 116 Z16 288.25 294.75 117 Z17 296.25 302.75 118 Z18 304.25 310.75 119 Z19 312.25 318.75 120 Z20 320.25 326.75 121 Z21 328.25 334.75 122 Z22 336.25 342.75 123 Z23 344.25 350.75 124 Z24 352.25 358.75 125 Z25 360.25 366.75 126 Z26 368.25 374.75 127 Z27 376.25 382.75 128 Z28 384.25 390.75 129 Z29 392.25 398.75 130 Z30 400.25 406.75 131 Z31 408.25 414.75 132 Z32 416.25 422.75 133 Z33 424.25 430.75 134 Z34 432.25 438.75 135 Z35 440.25 446.75 136 Z36 448.25 454.75 137 Z37 456.25 462.75 199 Z99 464.25 470.75 13 13 471.25 477.75 14 14 479.25 485.75 15 15 487.25 493.75 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 93 频道号 字符 图像(MHz) 伴音(MHz) 16 16 495.25 501.75 17 17 503.25 509.75 18 18 511.25 517.75 19 19 519.25 525.75 20 20 527.25 533.75 21 21 535.25 541.75 22 22 543.25 549.75 23 23 551.25 557.75 24 24 559.25 565.75 138 Z38 567.25 573.75 139 Z39 575.25 581.75 140 Z40 583.25 589.75 141 Z41 591.25 597.75 142 Z42 599.25 605.75 25 25 607.25 613.75 26 26 615.25 621.75 27 27 623.25 629.75 28 28 631.25 637.75 29 29 639.25 645.75 30 30 647.25 653.75 31 31 655.25 661.75 32 32 663.25 669.75 33 33 671.25 677.75 34 34 679.25 685.75 35 35 687.25 693.75 36 36 695.25 701.75 37 37 703.25 709.75 38 38 711.25 717.75 全国销售热线：1 5 1 0 8 3 1 4 8 0 1 DS2500 系列有线数字电视综合测试仪使用手册 94 频道号 字符 图像(MHz) 伴音(MHz) 39 39 719.25 725.75 40 40 727.25 733.75 41 41 735.25 741.75 42 42 743.25 749.75 43 43 751.25 757.75 44 44 759.25 765.75 45 45 767.25 773.75 46 46 775.25 781.75 47 47 783.25 789.75 48 48 791.25 797.75 49 49 799.25 805.75 50 50 807.25 813.75 51 51 815.25 821.75 52 52 823.25 829.75 53 53 831.25 837.75 54 54 839.25 845.75 55 55 847.25 853.75 56 56 855.25 861.75 全国销售热线：1 5 1 0 8 3 1 4 8 0 1
