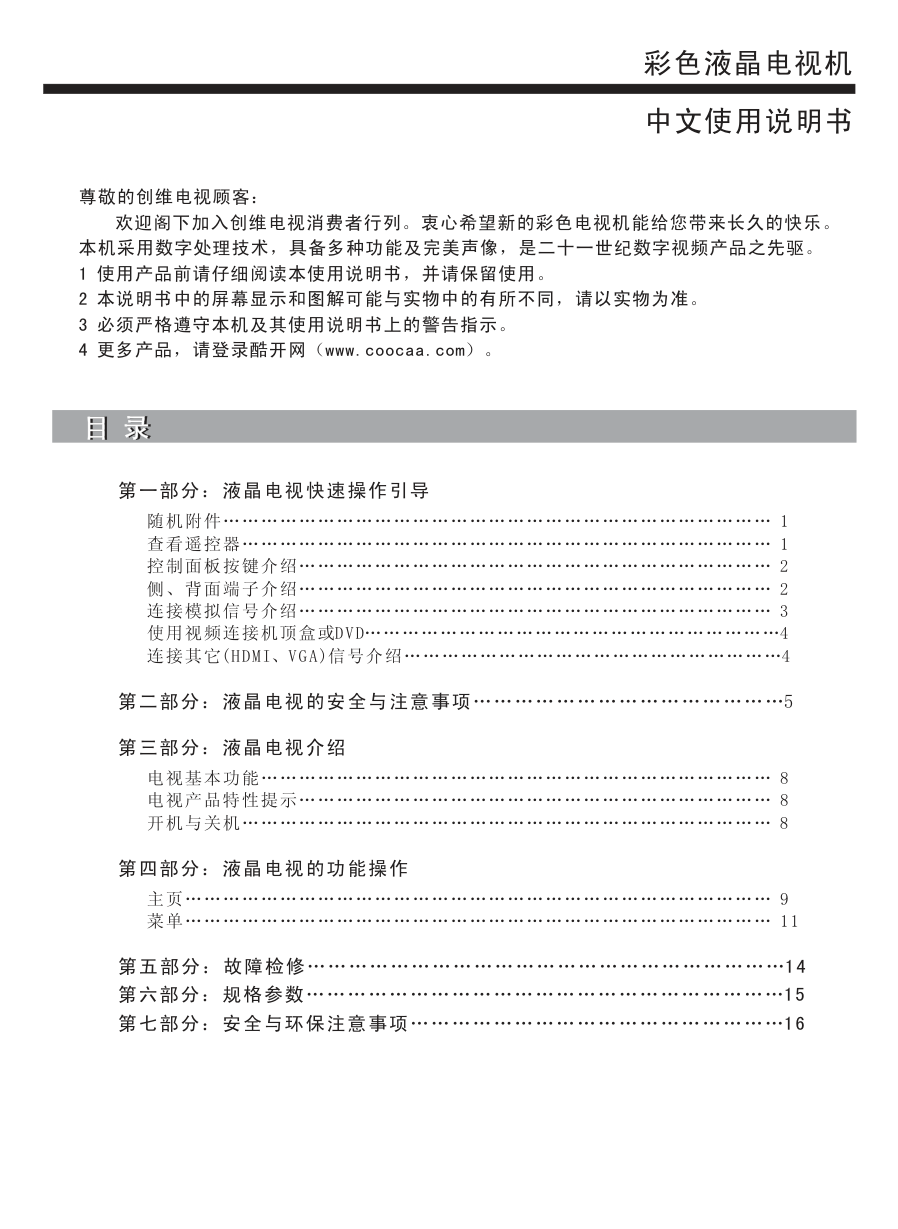

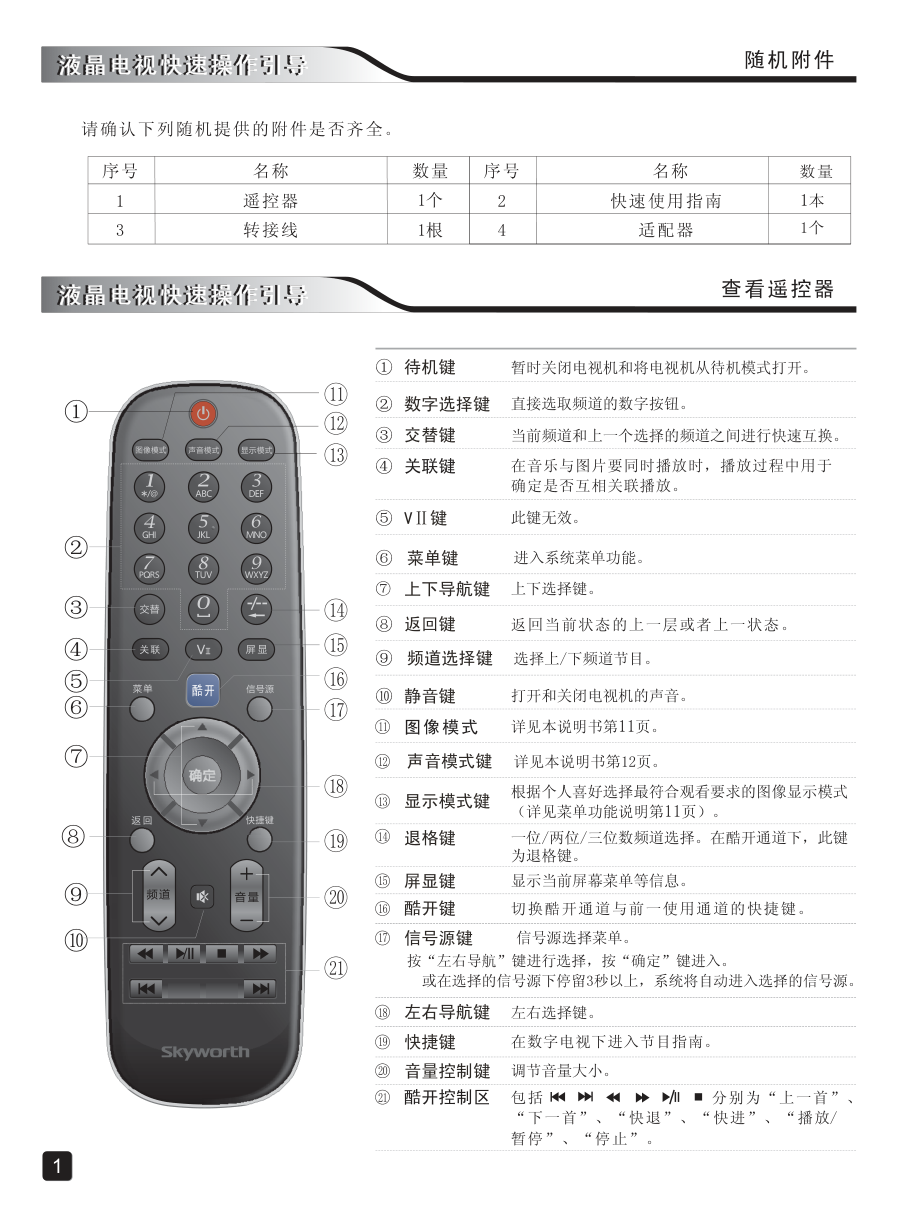

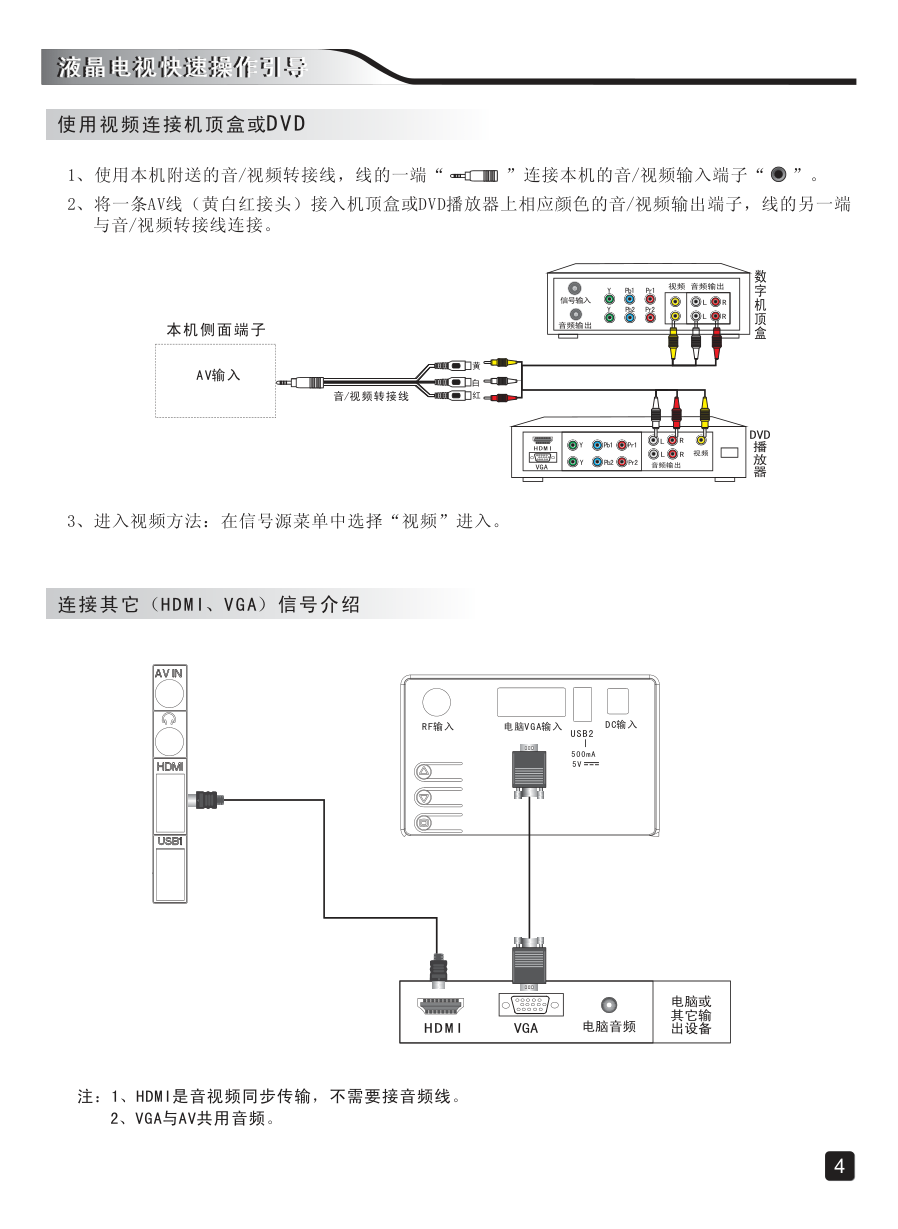

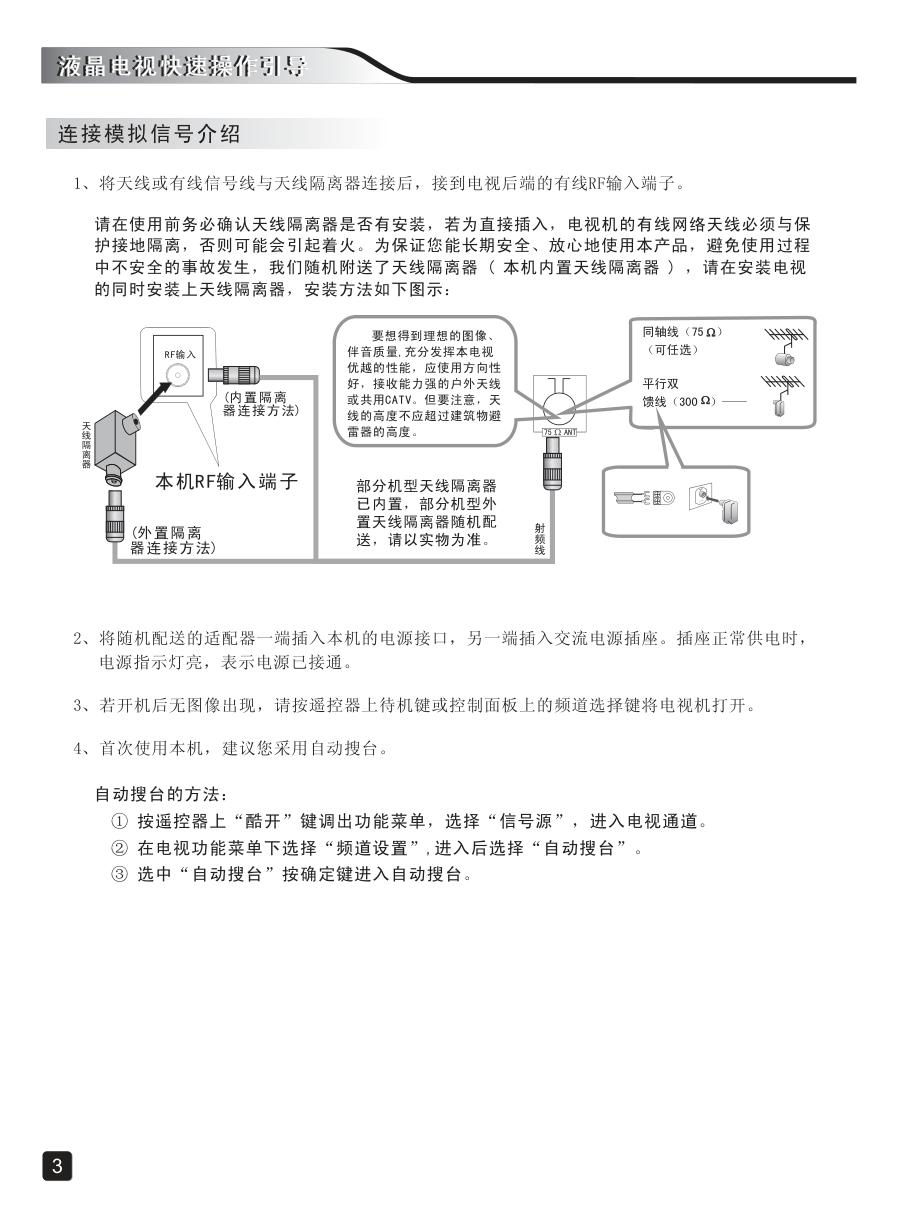

彩色液晶电视 24E510E 使用说明书 彩色液晶电视机 中文使用说明书 随机附件…………………………………………………………………………… 1 查看遥控器………………………………………………………………………… 1 控制面板按键介绍………………………………………………………………… 2 侧、背面端子介绍………………………………………………………………… 2 连接模拟信号介绍………………………………………………………………… 3 使用视频连接机顶盒或DVD…………………………………………………………4 连接其它(HDMI、VGA)信号介绍……………………………………………………4 第一部分：液晶电视快速操作引导 第二部分：液晶电视的安全与注意事项………………………………………5 第三部分：液晶电视介绍 电视基本功能……………………………………………………………………… 8 电视产品特性提示………………………………………………………………… 8 开机与关机………………………………………………………………………… 8 第四部分：液晶电视的功能操作 主页………………………………………………………………………………… 9 菜单………………………………………………………………………………… 11 第五部分：故障检修……………………………………………………………14 第六部分：规格参数……………………………………………………………15 第七部分：安全与环保注意事项………………………………………………16 目 录 目 录 尊敬的创维电视顾客： 欢迎阁下加入创维电视消费者行列。衷心希望新的彩色电视机能给您带来长久的快乐。 本机采用数字处理技术，具备多种功能及完美声像，是二十一世纪数字视频产品之先驱。 1 使用产品前请仔细阅读本使用说明书，并请保留使用。 2 本说明书中的屏幕显示和图解可能与实物中的有所不同，请以实物为准。 3 必须严格遵守本机及其使用说明书上的警告指示。 4 更多产品，请登录酷开网（www.coocaa.com）。 随机附件 液晶电视快速操作引导 液晶电视快速操作引导 查看遥控器 液晶电视快速操作引导 液晶电视快速操作引导 序号 1 3 名称 遥控器 转接线 数量 1个 1根 序号 2 4 名称 快速使用指南 适配器 数量 1本 1个 请确认下列随机提供的附件是否齐全。 数字选择键 直接选取频道的数字按钮。 声音模式键 详见本说明书第12页。 信号源选择菜单。 按“左右导航”键进行选择，按“确定”键进入。 或在选择的信号源下停留3秒以上，系统将自动进入选择的信号源。 ⑩ 11 13 12 14 15 ④ ⑥ ⑦ ⑨ 待机键 ① 暂时关闭电视机和将电视机从待机模式打开。 ③ ⑧ 交替键 当前频道和上一个选择的频道之间进行快速互换。 ② ⑤ 19 16 17 18 关联键 在音乐与图片要同时播放时，播放过程中用于 确定是否互相关联播放。 VⅡ键 此键无效。 进入系统菜单功能。 菜单键 上下导航键 返回键 频道选择键 选择上/下频道节目。 打开和关闭电视机的声音。 静音键 详见本说明书第11页。 图像模式 显示模式键 根据个人喜好选择最符合观看要求的图像显示模式 （详见菜单功能说明第11页）。 20 21 上下选择键。 返回当前状态的上一层或者上一状态。 酷开控制区 包括 　　　　　　　　 分别为“上一首”、 “下一首”、“快退”、“快进”、“播放/ 暂停”、“停止”。 屏显键 显示当前屏幕菜单等信息。 酷开键 切换酷开通道与前一使用通道的快捷键。 信号源键 左右导航键 快捷键 调节音量大小。 音量控制键 左右选择键。 退格键 一位/两位/三位数频道选择。在酷开通道下， 键 为退格键。 此 在数字电视下进入节目指南。 ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ① ⑩ 11 13 12 14 15 16 17 18 19 20 21 酷开 关联 1 液晶电视快速操作引导 液晶电视快速操作引导 控制面板按键介绍 侧、背面端子介绍 2 红外接收器、指示灯 电源接口 频道选择键 待机键 RF输入 电脑VGA输入 DC输入 USB2 500mA 5V 3 3、若开机后无图像出现，请按遥控器上待机键或控制面板上的频道选择键将电视机打开。 4、首次使用本机，建议您采用自动搜台。 自动搜台的方法： 　① 按遥控器上“酷开”键调出功能菜单，选择“信号源”，进入电视通道。 ② 在电视功能菜单下选择“频道设置”,进入后选择“自动搜台”。 ③ 选中“自动搜台”按确定键进入自动搜台。 　 液晶电视快速操作引导 液晶电视快速操作引导 连接模拟信号介绍 2、将随机配送的适配器一端插入本机的电源接口，另一端插入交流电源插座。插座正常供电时， 电源指示灯亮，表示电源已接通。 连接模拟信号介绍 1、将天线或有线信号线与天线隔离器连接后，接到电视后端的有线RF输入端子。 请在使用前务必确认天线隔离器是否有安装，若为直接插入，电视机的有线网络天线必须与保 护接地隔离，否则可能会引起着火。为保证您能长期安全、放心地使用本产品，避免使用过程 中不安全的事故发生，我们随机附送了天线隔离器 ( 本机内置天线隔离器 ) ，请在安装电视 的同时安装上天线隔离器，安装方法如下图示： 射频线 要想得到理想的图像、 伴音质量,充分发挥本电视 优越的性能，应使用方向性 好，接收能力强的户外天线 或共用CATV。但要注意，天 线的高度不应超过建筑物避 雷器的高度。 75 ANT 同轴线（75 ） （可任选） 平行双 馈线（300 ）—— 75 ANT RF输入 本机RF输入端子 天线隔离器 (内置隔离 器连接方法) (外置隔离 器连接方法) 部分机型天线隔离器 已内置，部分机型外 置天线隔离器随机配 送，请以实物为准。 使用视频连接机顶盒或DVD 液晶电视快速操作引导 液晶电视快速操作引导 1、使用本机附送的音/视频转接线，线的一端“ ”连接本机的音/视频输入端子“ ”。 2、将一条AV线（黄白红接头）接入机顶盒或DVD播放器上相应颜色的音/视频输出端子，线的另一端 与音/视频转接线连接。 数字机顶盒 音频输出 信号输入 L R 视频 音频输出 L R Y Pb1 Pr1 Y Pb2 Pr2 Y Pb1 Pr1 Y Pb2 Pr2 HDMI VGA 音频输出 L R L R 视频 DVD 播 放 器 音/视频转接线 3、进入视频方法：在信号源菜单中选择“视频”进入。 本机侧面端子 连接其它 信号介绍 （HDMI、VGA） HDMI VGA 电脑或 其它输 出设备 注：1、HDMI是音视频同步传输，不需要接音频线。 2、VGA与AV共用音频。 电脑音频 AV输入 4 电脑VGA输入 DC输入 USB2 500mA 5V RF输入 5 液晶电视的安全与注意事项 液晶电视的安全与注意事项 ▪ 按照正确的极性装入电池，以避免电池短路。 ▪ 当电池电压不足时影响遥控器距离，此时应更换新电池，如果长期不用遥控器或电池耗尽时，将电 池取出。 ▪ 勿混用不同类型电池（如碱性电池和锰锌电池等混用），或新旧电池混合使用，如果电池更换不当 会有爆炸危险，只能用同样类型或等效类型的电池来更换。 ▪ 请勿将电池投入火中、充电或分解，以不污染环境的方法处理电池，遵守相关环保规定废弃电池。 ▪ 电池（电池包括组合电池）不得暴露在诸如日照、火烤或类似过热环境中。 ▪ 使用遥控器时应将其指向遥控感应窗。遥控器和遥控器感应窗之间放置的物品可能会妨碍正常操作。 ▪ 切勿使遥控器受到剧烈震动。此外，切勿使遥控器溅上液体，也不要将遥控器放在湿度高的地方。 1 2 装入两节七号电池。 安装电池时，请将电池的两极与遥控器背壳上的（+）和（-）标记相对应。 3 关闭电池仓盖。 如果您无法使用遥控器来操作彩色电视机的各项功能，请更换遥控器内的电池。 打开电池仓盖。 ▪ ▪ 使用遥控器的注意事项 ! 遥控器电池的安装 液晶电视的安全与注意事项 液晶电视的安全与注意事项 　　 警告 通 风 不正确的使用会导致触电或火灾事故。为防止发生危险情况，请在安装使用和清洁本机时遵照下述指示。为确 保您的安全及延长彩色电视机的使用寿命，请仔细阅读下述安全注意事项。 ▪ 机内有高压，非专业人员切勿打开后盖，以防发生电 击危险。 ▪ 为避免产品损坏，在雷雨、闪电的情况下，应不要使 用本机，并拔掉电源插头、天线或电线回路。 ▪ 凡具有危险带电端子警告标识和说明，以及与危险带 电端子连线的外部导线，需要由经过指导的人员来安 装。 ▪ 为了预防火灾，本产品外壳上不应放置裸露的火焰 源，如点燃的蜡烛。 ▪ 设备不得受水滴或水溅，设备上不应放置诸如花瓶一 类的等装满液体的物品。 ▪ 电视机使用中发现异常（如有异味等）或不慎将异物 落入机内，应立即关闭电视机并拔出插头，尽快与保 修单位联系检修。 ▪ 请勿过度拧捏、弯曲或扭转交流电源线。否则线芯可 能会暴露在外或折断。 ▪ 请勿将任何重物压在交流电源线上。 ▪ 请勿在相同的交流电源插座上连接太多装置。 ▪ 请勿使用不适当的交流电源插座。 ▪ 电网电源断开装置如开关、电源插头、器具耦合器等 周围不能堆放杂物等，应当保持能方便地操作。 ▪ 接入本设备的有线网络天线必须与保护接地隔离,否则 可能会引起着火等危险。 10cm的间隙或距离。 ▪ 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍 通风。 ▪ 请勿将任何异物通过通风孔或开口塞入机内。本机内 部有高压电，塞入异物会引起触电或内部零件短路。 ▪ 切勿堵挡电视机散热孔。请勿将本机放置在床、沙 发、地毯或其它类似物体的表面上，它们可能会堵住 通风孔。本机的安装为非内置式，因此，除非通风状 况良好或不违背制造商的指示，请勿将本机安置在封 闭的地方（如书架或搁架）。 ▪ 为了充分通风，本产品周围和墙壁之间至少应留有 环境 ▪ 电视机从低温环境移动到高温环境时，或者环境温度 突然变化时，电视机图像可能会变模糊，或部分画面 色彩质量下降。这是因为电视机内部的玻璃或显示屏 面板上潮湿已经凝结。在使用电视机前让水汽蒸发。 ▪ 电源插头才可以将电源两极完全隔离，请勿阻塞。 ▪ 仅可在220V交流电源上使用电视机。 ▪ 连接电缆或移动电视机之前请先拔下电源插头，避免损坏交流电源线导致火灾或触电。 ▪ 交流电源插座和延展电线不可过荷，过荷会引起火灾或触电事故。 ▪ 交流电源插头要完全插入交流电源插座中，如果松脱可能会引起火花，导致火灾。 ▪ 要使用规格标牌上指定的电源。如果您不能确定家里使用的是何种类型的电源,请与经销商或当地的办事处联系。 （外置电源所选） ▪ Ⅰ类结构的设备应当连接到带保护接地的电网电源输出插座上，以免发生电击危险。（带三芯电源） ▪ 儿童连接电源插头时须 家长的指引下进行。 为确保安全， 在 电源线与插座 6 液晶电视的安全与注意事项 液晶电视的安全与注意事项 安装与搬运 ▪ 请勿将本机放置在不稳固的手推车、支架、三脚架、 或桌子上。不稳固的基座可能会令本机掉落，导致严 重的身体伤害和产品损坏。 ▪ 若要将本机安装在桌面或墙壁上，请使用制造商提供 或推荐的安装配件，并按安装说明书的规定将设备牢 固在桌面或墙壁上，非提供或推荐的安装配件，电视 机将可能跌落或引起严重的人身伤害。 ▪ 请勿在近水处，诸如浴缸、脸盆、厨房、洗涤盆、游 泳池或潮湿的地下室使用本机。 ▪ 勿将电视机置于阳光照射处或热源附近，如散热器、 暖气设备、火炉和其它发热物体（包括扩音器）。 ▪ 应根据电视机的重量将其放置有足够强度的支撑台 上，并要安放稳定，以免使电视机受到跌落等冲击而 损坏。 ▪ 搬运电视机之前，请断开所有电缆的连接。 ▪ 搬动大型电视机需要两人或两人以上，在抬起或移动 电视机时，请牢牢扶其底部，勿使其受到摇晃或过度 振动。 高压电和其它各种危险。请专业维修人员进行维修。 当出现下列情况时，请从交流电源插座上拔下电源插 头，请专业维修人员进行检修： ▪ 电源线或插头损坏。 ▪ 有液体溅在机身上或有异物掉入机内。 ▪ 本机遭雨淋或浸水。 ▪ 本机跌落、敲击或撞击而损坏。 ▪ 如果您已经按使用说明进行操作，但本机仍不能正常 工作。请勿触摸使用说明中没有提及的控制部件。对 使用说明中没有提及的控制部件进行不适当的调整会 损坏本机，也常常会增加专业技术人员的维修工作量。 ▪ 本机需要更换备件时，请确认维修人员使用制造商指 定的或性能与原件相同的备件。备件使用不当会导致 火灾触电或其它危险。 ▪ 本机维修保养完毕后，请要求维修人员进行安全检查 以确保本机能正常操作。 请勿试图自行维修本机。机盖打开后，您面对的是 维修服务 ▪ 建议您定期对通风口进行吸尘，以确保通风正常。 ▪ 当调整电视机角度时，请慢慢地移动电视机以防止电 视机从桌面滑落。 ▪ 清洁本机前，请从交流电源插座上拔下电源插头。清 洁时请勿使用液体清洁剂或喷雾清洁剂。 ▪ 因电视机显示屏表面层易被划伤，用户清洁显示屏表 面时，切记不要用湿抹布擦拭，否则将对显示屏造成 伤害，更换成本很高。清洁时请使用清洁柔软的布或 专门的镜片擦拭布。 使用和清洁 碎片 ▪ 勿使电视机（尤其是荧光屏）受到硬质物撞击，搬 运、装卸时应特别注意。否则导致屏幕玻璃发生爆炸 并造成人员严重受伤。 ▪ 若电视机表面破裂，请勿在拔下交流电源线之前碰触 电视机。否则便可能会导致触电。 附设装置 ▪ 请勿使用制造商没有推荐的附设装置。否则可能会造 成图像扭曲或噪声。 7 液晶电视介绍 液晶电视介绍 1.请将适配器的电源插头插入电源插座。 2.若电视机处理待机状态，指示灯一直亮，无图像和声音，请按遥控器待机键或电视背面的频道选 择键打开电视机。 3.若需暂时关机，按下遥控器待机键即可。 4.若需完全关闭电视机，请拔下电源插头。　　 注：1.本机采用最新的软启动方式，开机时需6 15秒左右方可出现图像，（因本机具有操作系 启动时需要一定时间，请您耐心等候）。 2.请避免频繁开关机操作，待机或关机后如需再开机，请在指示灯熄灭至少5秒钟后再操作。 3.无信号状态下，5分钟后本机进入待机状态。 4.如果长时间不观看电视节目（上班、睡觉、度假等），请按下电源交流开关或拔下适配器插 头，以节约能源，因为电视机处于待机状态下也消耗能源。 ～ 统， ▪ ▪ ▪ ▪ ▪ ▪ 超薄超轻窄边设计 / / / 本地电影、音乐功能 丰富的接收功能（模拟电视/地面电视 视频 电脑 HDMI） ，浏览本地图片、阅读电子书 健康屏变功能 第三代六基色彩色图像处理技术 待机功耗低，环保节能 电视基本功能 开机与关机 8 ▪ LCD屏幕是采用高精技术制造而成，有99.99%或 更高像素有效。但是，LCD屏幕上仍然经常出现 黑点或亮点（红色、蓝色或绿色）。这是LCD屏 幕的结构特性，并不是故障。 ▪ 使用液晶电视长时间连续播放以下几种图像(例： 静止图像、静态背景图像、4:3模式图像及宽屏 图像)则会引起静像残影，这是由LCD屏幕的特性 决定，静像残影不在Skyworth的保修范围之内。 ▪ 液晶电视的屏变功能打开时，液晶屏可能会发出 轻微的声音，这是液晶显示屏的工作原理决定的。 此声音不会对您正常收看造成影响，并非故障。 ▪ 液晶电视使用特殊的LED灯作为背光源。如果屏 幕图像变暗、闪烁或不再出现，则LED灯已经达 到使用寿命，应进行更换。如需更换，请咨询专 业维修人员。 ▪ LCD屏幕含有少量的液态晶体。请遵守本地法令法 规进行废弃。 ▪ 如本机使用的为电容式触摸按键，对电磁干扰很 明显，如手机、电吹风等。最好将会产生电磁辐 射的任何装置都远离电视机。 否则可能会对电视机产生一定的影响。 电视产品特性提示 若产品本体有此标志，则该产品工作温度 为5℃～35℃，否则工作温度为5℃～45℃。 ▪ 产品一般正常使用条件： ━━工作湿度：20％RH-80％RH ━━大气压力：86kPa～106kPa ━━工作温度： 液晶电视的功能操作 液晶电视的功能操作 主页 1、进入/退出主页：按遥控器上“酷开”键，快 速进入/退出主页。 2、选择主页的子项：按“左/右”键可选择电影、 图片、音乐、电子书、信号源，本机信息。 电影 图片 1、按遥控器上的“酷开”键进入主页菜单。 2、通过遥控器上的左右导航键选择电影。 3、在主页界面选择电影，按确定键进入本地电影， 通过读取插在USB接口上的存储设备,播放其中 的视频文件，系统画面显示当前可用的存储介 质，用导航键浏览文件目录，“确定”键进入， 选定你想要播放的影片,按遥控器上的“确定” 键进入播放界面进行相关播放操作。 选择“图片”进入图片播放功能，用导航键 进入你要播放的文件所在的目录，选择要播放的 文件后按“确定”键进入单画面播放。播放中按 “菜单”键弹出如图控制菜单，音乐图片控制菜 单中，按左右导航键选择相应操作，上下导航键 切换不同的操作模式。 音乐：可以按导航键选择你喜欢的歌曲，在播放 图片的同时欣赏音乐。 重复模式：有“顺序播放”、“列表循环”、“随机播放”三种方式。 切换方式：由上一张图片到下一张图片切换的时间间隔，设置有“3秒/5秒/10秒/手动”几种模 式。其中“手动”是指通过遥控器来实现图片切换。 播放模式：上一张图片到下一张图片播放效果方式，包括正常、从左到右、从上到下、从右到 左、从下到上、淡入淡出、溶解、所有效果随机。 旋转镜像：图片旋转角度选择。分为正常、90度、180度、270度。旋转操作时，图片暂停播放。 9 液晶电视的功能操作 液晶电视的功能操作 音乐 电子书 信号源 在主页中选择“音乐”进入音乐播放功能，系统画面显示当前可用的存储介质。确认存储有 音乐文件的USB设备已经插好在USB插口上,用导航键浏览文件目录，“确定”键进入,选定你想要 播放的音乐文件（可以选播放全部音乐），然后选择播放器可以进入音乐播放状态进行相关播放 操作。音乐播放状态时，按遥控器“菜单”键，即可调出音乐菜单相关控制按钮。选择重复模式 时，可在单曲循环、顺序播放、列表循环、随机播放之间切换。在声音设置通过上下键可选择声 音模式和单独听。 声音模式里有电影、自设、标准、音乐、新闻。 选择“电子书”进入文本播放功能，用导航 键进入你要播放的文件所在的目录，选择要播放 的文件后按“确定”键进入文本播放。播放中按 “菜单”键弹出如图文本控制菜单。 快速翻页：选择快速翻页页数，分10、20、30页 三级速。 断点续播：分为“断点续播”和“关”。 在主页菜单中选信号源，按左右键可选择：模拟电视、地面电视、视频、电脑、HDMI。 1、按遥控器上的“酷开”键进入主页菜单。 2、通过遥控器上的左右导航键选择信号源。 3、再由左右导航键选择其一通道，按“确定”键进入。 10 液晶电视的功能操作 液晶电视的功能操作 本机信息 此功能显示本型号电视的基本配置信息。 (具体信息请参照实际的电视信息) 1、在相应通道下，按菜单键或进入设置菜单，不同通道下的菜单选项不同，无信号状态下，部分选 项显示为灰色表示不可用，请以实物为准。 2、通过遥控器上的左右导航键选择设置选项 包括图像设置、声音设置、频道设置、其他设置四个 子菜单。 3、再按上下导航键选择其一子菜单 按“确定”键进入设置。 注：以下菜单介绍以模拟电视通道为例，其它通道不再一一介绍。 ， ， 菜单 图像设置 亮度 调整整个屏幕的明亮程度。一般与对比度配合使用，数值越大，图像越亮，反之则越暗。 对比度 调节画面的黑白层次。 图像模式 显示模式 降噪 该项功能使用全数字降噪技术处理，用于降低噪声对图像的影响。“自动”表示根据图像内 容自动降噪；“弱”、“中”、“强”、“关”表示降噪程度等级。降噪越强，图像噪点越 少，但相应图像层次感越差，有可能导致个别运动图像拖尾。 彩色 调节画面彩色的鲜艳度。 色调 调节颜色矩阵的偏转角度。在NTSC制式下有效，在PAL制式下不可调，显示为灰色。 色温 根据个人喜好选择最适合眼睛的色温，本机色温设置了“标准”、“冷色”、“暖色”三种 模式。“标准”色温使白色保持其本色，“暖色”色温使白色略带红色，“冷色”色温使白 色略带蓝色。 清晰度 调节画面清晰度。数值越大，图像越清晰,但相应图像噪点会增多,请根据个人观看需求设置。 此功能可方便用户根据收视环境明暗程度，选择最符合观看要求的图像模式,其中“标准”、 “柔和”、“亮丽”均为工厂预设模式，“自设”为用户根据个人喜好调整设定的图像参数。 16:9(全屏)模式：水平延展4:3图像以填满16:9屏幕，这种尺寸适合于DVD或宽广播。 人物模式：放大图像的上下部分。延展图像的上边和下边填满16:9屏幕。 全景模式：放大图像的左右部分。延展图像的左边和右边填满16:9屏幕。 字幕模式：垂直延展16:9图像显示，完整显示底部字幕。使用此模式图像的顶部可能会被切除。 电影模式：垂直放大16:9宽幕以适合屏幕尺寸。使用此模式图像的顶部和底部可能会被切除。 4:3：以原始尺寸显示4:3图像，在屏幕的左右两侧会出现黑带。 注：在不同通道下,显示模式选项根据当前菜单显示的选项为准。 11 液晶电视的功能操作 液晶电视的功能操作 彩色制式 设置当前频道的彩色制式。各个国家和地区采用的彩色制式可能不同，搜台前 确认您所在的地区采用何种制式。我国内地的彩色制式一般为PAL,建议设置为“自动”。 声音制式 我国内地的声音制式一般为D/K制式，深圳地区为I制式。 手动搜台 从当前频道的频率开始，向频率增加或减少的方向搜一个台，取代当前频道。 微调 如果当前收看节目图像或伴音不正常，可能为电视发射台的实际信号频率变化，导致其与电 视机存储的频率有一定偏差，此时，可通过频率微调得到较好的收看效果，也可以通过手动 搜台重新进行节目锁存。 自动搜台 此功能可实现对整个电视信号的自动搜索和存储，自动搜索完成后电视机将自动退出搜台菜 单并保存，在搜台过程中可按菜单键退出搜台。 多音轨 此功能主要是可以根据不同地区用不同语言，如：可以选择用粤语、国语等（需节目源支持 多种语言）。注：仅地面电视通道有此功能。 频道号 显示当前频道号，可通过按左右导航键进行当前节目频道号的变更。 跳台 对一些重复或者不想看的频道，可使用跳台功能。在该节目下，将跳台功能设置为“开”。 设置后,当您通过频道加减顺序选台时，将不再显示此台。但通过频道号更改相应的台号则可 出现此台。若要恢复该节目，重复上述操作将菜单跳台项设置为“关”即可。 频道设置 声音设置 声音模式 分标准、音乐、新闻、电影、自设五种模式。 低音 调节低音大小。 高音 调节高音大小。 平衡 调节左/右扬声器的伴音平衡。左右声道会随着平衡值的变化而进行伴音大小的转换，建议 设置为中间值。 环绕声 打开此功能可使您享受到环绕音效。 单独听 当您只想听音乐而不需要观看电视机图像时,可使用此功能,达到既满足您聆听美妙音乐的需 要,同时能达到节能环保的作用。进入单独听后，只响应声音相关和待机键功能；再按其他 键退出。 壁挂音效 为了让您在使用不同安装方式时能获得完美的音效体验，请您在使用挂墙安装方式时设为 “开”，底座安装方式时设为“关”。 12 液晶电视的功能操作 液晶电视的功能操作 其他设置 中文/Language English和简体中文两种语言菜单可供选择。 彩色制式 在视频状态下您可以根据需要选择PAL、NTSC、自动等图像彩色制式，（建议使用自动）。 六基色III代 此功能将演示六基色三代技术。 “优化”表示在原来基础上以一种最优的画质改善效果为目的，采用六基色处理对图像最优 化的处理的预先设置状态。 “增强”表示在优化的基础上以突出画质改善效果为目的，采用六基色处理技术对图像进行 强烈又艳丽的处理的预先设置状态。 “对比演示”用于对比欣赏六基色三代技术“开”和“关”的效果。 “关”表示一种不采用六基色处理技术对图像进行处理的预先设置状态。 屏变 此功能打开主要目的是改善液晶电视观看的舒适度，改善显示画质和降低功耗。 “场景”表示根据图像内容的亮度调节显示屏的背光亮度； “关”表示关闭健康屏变功能。 “演示”即演示图像内容检测和背光亮度两者的变化关系。 开机通道 此功能可以设置电视机在开机后进入的信号源通道。设置为“记忆”，则开机时电视机 自动进入上次关机时的信号源通道。 注:此项无“电影”、“音乐”、“电子书”、“图片”通道。 睡眠时间 此功能可设置睡眠定时时间。当设置的睡眠时间到时，电视机便自动进入待机状态。 背光 调节液晶电视机背光亮度，实现对图像亮度的间接调整，降低能耗。 音量补偿 由于各台录制节目时音量设置不同，可能导致换台时各台音量大小不同，此时可用此功能将 各台音量大小调到一致，若个别台声音太大，则音量补偿向左调；反之，向右调；默认音量 补偿为“0”。 频道编辑 此功能可对源频道号和目标频道号进行交换。交换功能可使源频道号和目标频道号交换电视 频道。 电脑设置( ) 仅在电脑通道中有该设置 相位 当画面模糊或抖动时，可以尝试使用此功能进行相位调整。 频率 当画面水平幅度过小或过大时，可以尝试使用此功能进行频率调整。 垂直位置 手动调节画面在垂直方向的位置。 水平位置 自动调整 此功能可以自动调整电脑状态下的各项 系统参数，使画面达到最佳的显示状态。 手动调节画面在水平方向的位置。 13 确认没有将音量设为最小。 确定没有将声音设为静音。 请确认已连接音频线。 无图像或声音 仅有噪音（TV） 确定已正确连接天线。 可能是接收不良。 图像不清晰 （TV） 确定已正确连接天线。 可能是接收不良。 图像模糊 （TV） 可能是接收信号微弱。 可能是电台状态不良。 确定户外天线未松脱。 图像不清晰 （Video) 确认选择视频模式时视频信号制式是否适合。 （DVD，VCR，VCD） 图像双重影或 三重影（TV） 确定天线已对准正确的方向。 可能存在来自高山或建筑物的反射电波。 画面有条纹或 色调变淡 本机是否受到其它设备的干扰？ 无线电台的发射天线` 业余无线电爱好者的发射天线以及便携式电话 同样会引起干扰。 使用本机时请尽量远离可能引起干扰的设备。 在寻求维修服务之前，请检查下列项目以确认是否能解决所遇到的故障现象。 问题 检查项目 无图像和声音 （TV,Video,PC) 无声音 （TV，Video,PC) 请确认电源交流220V插头已牢固地插入电源插座。 确认 连接信号线。 已 确认已打开跟本机连接的外设机器的电源开关。 确认本机没有处于待机状态。 故障检修 故障检修 14 规格参数 规格参数 1366×768 24E510E 220V～,50Hz 约40W 60cm 约3Kg 约 Kg 3.1 560 119.5 366.5 mm × × 560×56×340 mm 0.50 3级 1.3 接收电视制式 标准电视射频信号 标准视听设备播放的视频信号 256个频道（1-256） 75Ω不平衡式 节目储存容量 射频输入方式 视频／音频输入 VGA支持格式 声音输出功率 1　PAL　I/DK/BG 2 NTSC　M 3　PAL 4　N T S C 4 . 4 3 5　N T S C 3 . 5 8 遥控距离 AV端子视频 ／音频输入 音频输入 约400mV　47KΩ 1Vp-p 75Ω 视频输入 640×480/60Hz 800×600/60Hz 1024×768/60Hz 最大遥控距离不小于8.0m ≥6W×2 ▪ ：GB 24850 13 ▪ 配屏生产的电视机，若因配屏质量（重量）的原因，造成电视机质量及包装质量的变化时，以上质 量数据及包装箱上的包装质量数据，恕不更改。 ▪ 如有设计更改恕不另行通知。 能效检测依据国家能效标准 -20 HDMI支持格式 1080P 50Hz/60Hz 1080I 50Hz/60Hz 720P/60Hz 　576P/50Hz 576I/50Hz 480P/60Hz 480I/60Hz 640X480/60Hz 800X600/60Hz 1024X768/60Hz 质量 尺寸(整机) 长×厚×高 含底座 不含底座 含底座 不含底座 可视图像对角尺寸 整机消耗功耗 标准模式 被动待机功率(W) 电源电压 项目 机型 固有分辨率 能效等级 液晶电视能效指数(EEI ) LCD 15 产品有毒有害物质或元素的名称及含量表。 ○：表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572-2011规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572-2011规定的限量要 　　求。 此标识指期限（十年），电子信息产品中含有的有毒有害物质或元素在正常使用的条件下 不会发生外泄或突变，用户使用该电子信息产品不会对环境造成严重污染或对其人身、财产造 成严重损害的期限。 环保使用期限： 安全与环保注意事项 安全与环保注意事项 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃 电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行 回收处理。 废弃回收提示： 部件名称 有毒有害物质或元素 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 备注 塑胶(料)件 五金结构件/ 装饰件 扬声器组件 遥控器 电源线路 液晶屏 电路板组件 CCFL LED 若产品本体有此标志，则该产品仅适用于海拔2000m以下地区安全使用。 若产品本体有此标志，则该产品仅适用于非热带气候条件下安全使用。 16 深圳创维—RGB电子有限公司 地 址：深圳市南山区深南大道创维大厦 邮 编：518057 采用技术标准号：企标Q/SCWR 003-2013 一、微信 关注“创维服务”微信公众平台，点击“我要服务”，填写相关信息，即可获取相应的服务。 关注方法 ： 方法1：在查找公众号处搜索“创维服务” 或“fw95105555”，进行关注。 方法2：用微信扫描右边的二维码，进行关注。 二、网站 登陆www.95105555.com，点击“服务预约 (安装、维修)、进度查询、投诉建议、联系客 服”版块，填写相关信息，即可获取相应的服 务。 三、电话 拨打全国统一服务热线:95105555、4008665555(支付市话费)，按照提示音操作。 用户安装及报修指南：
