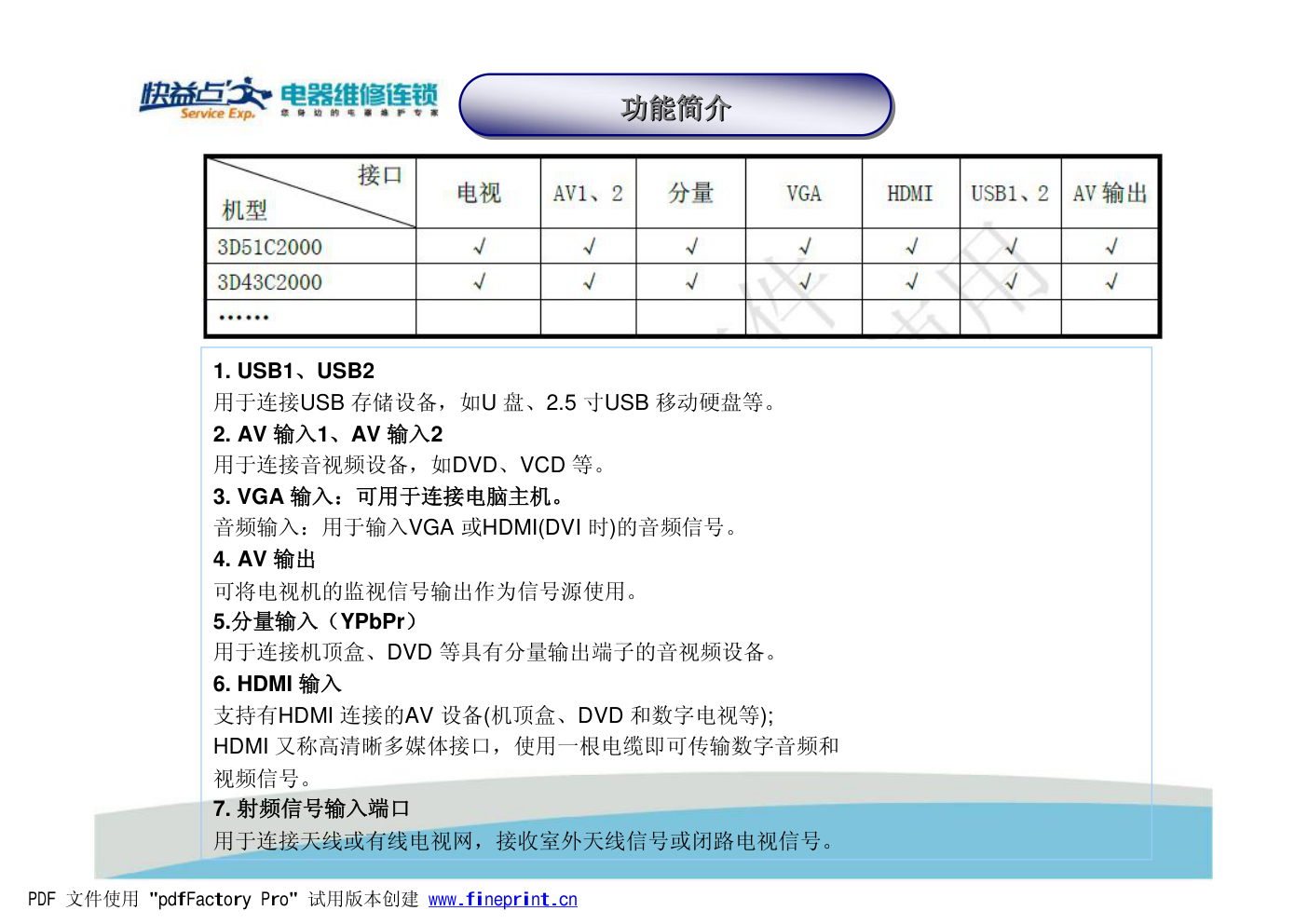

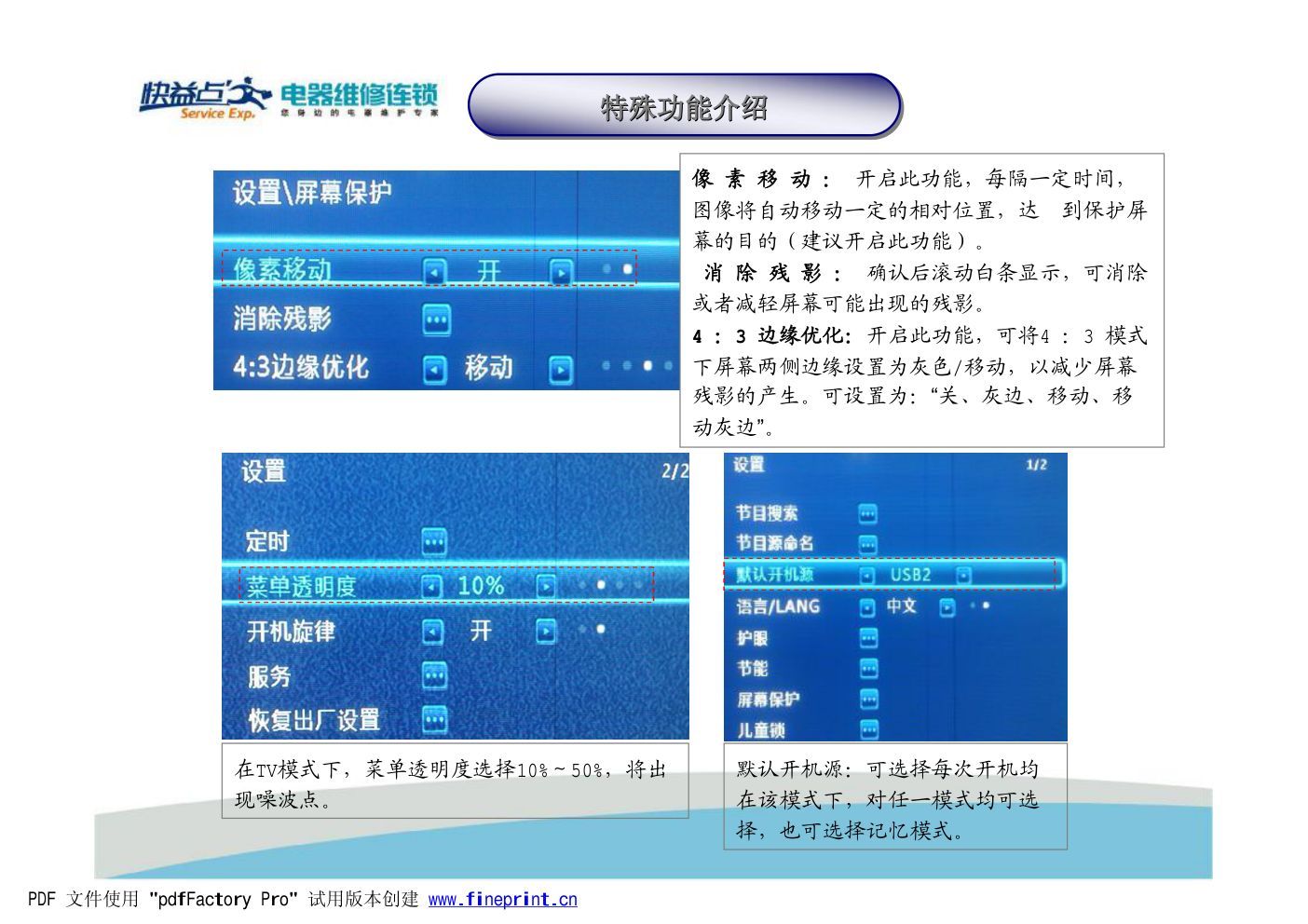

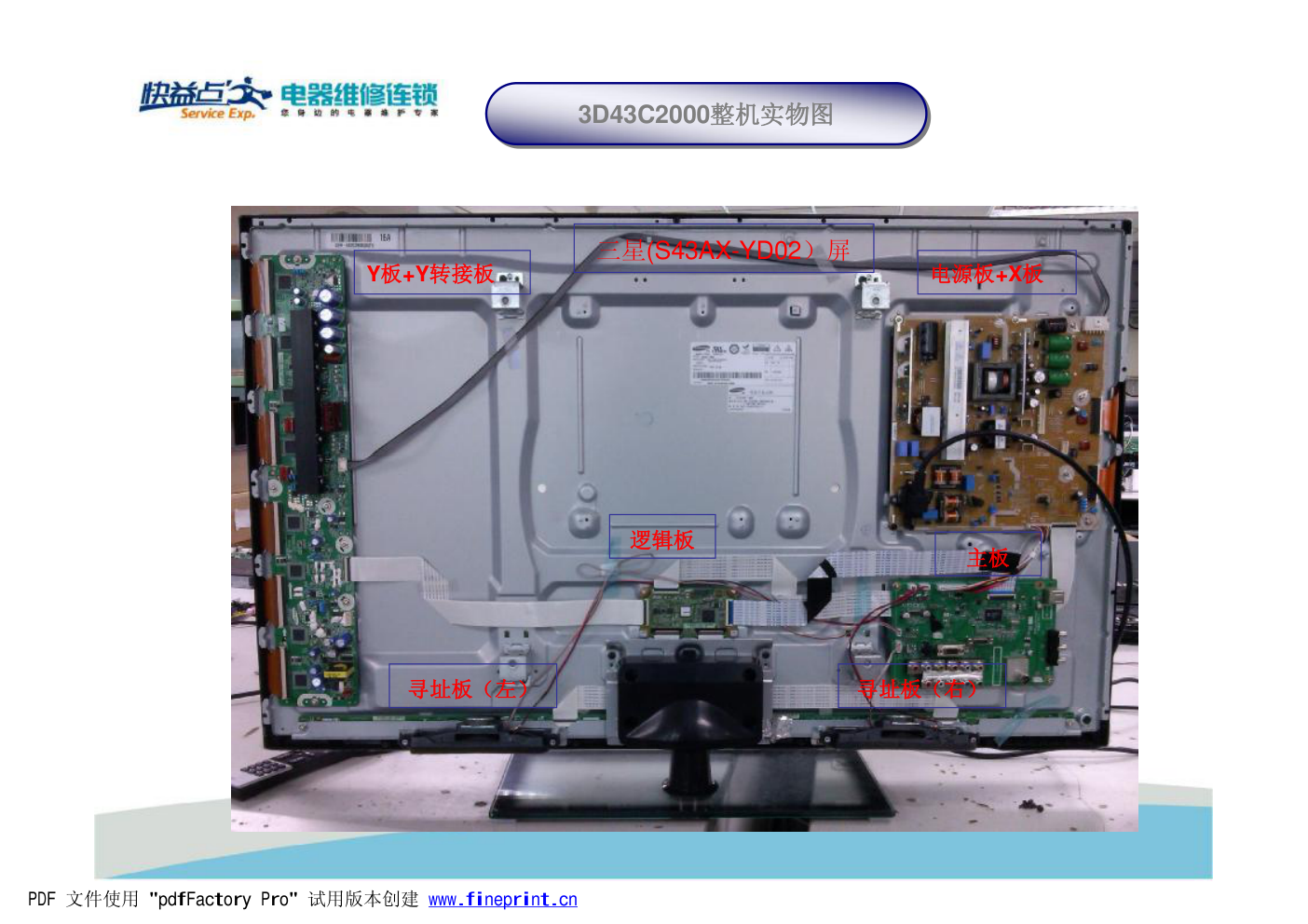

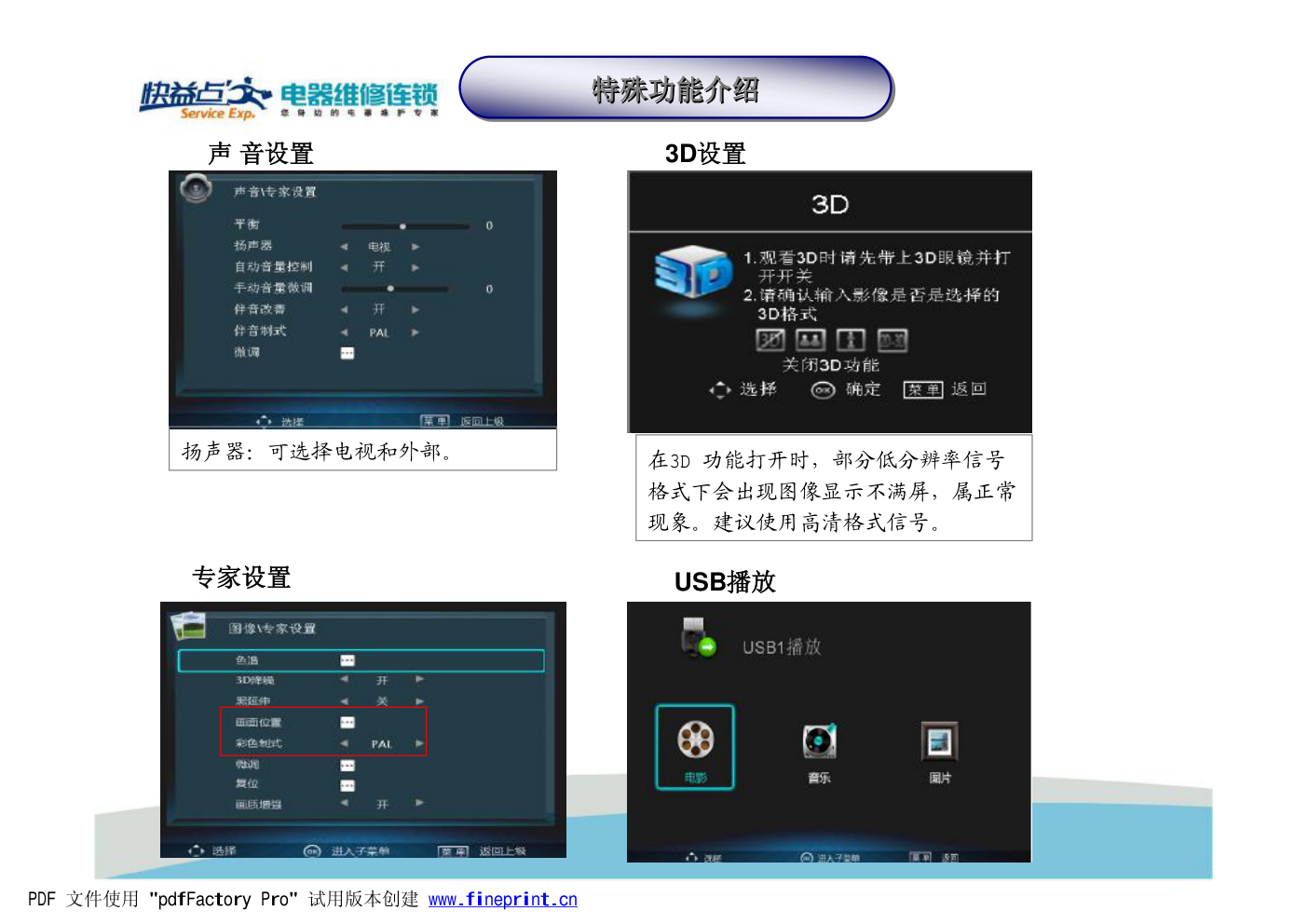

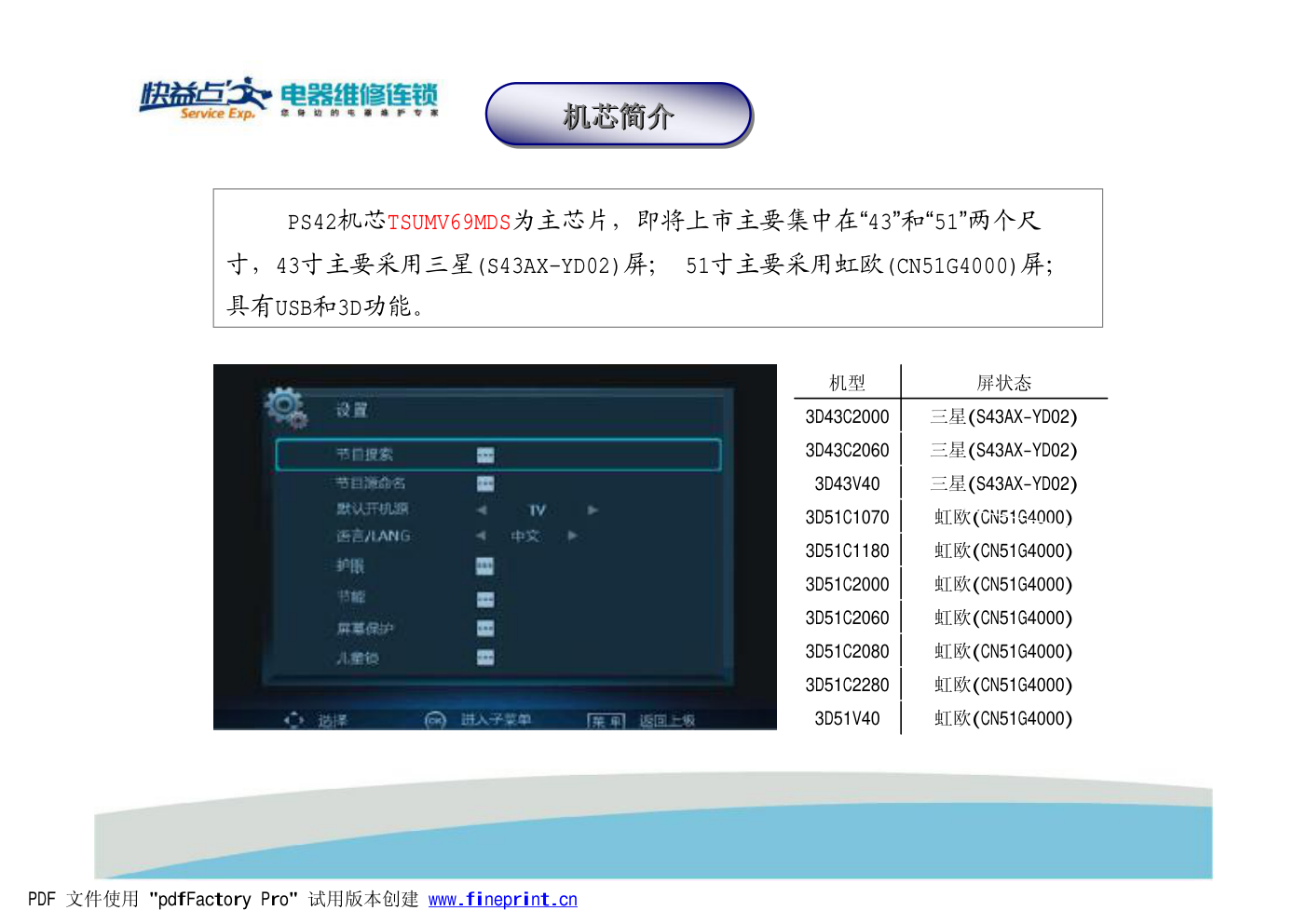

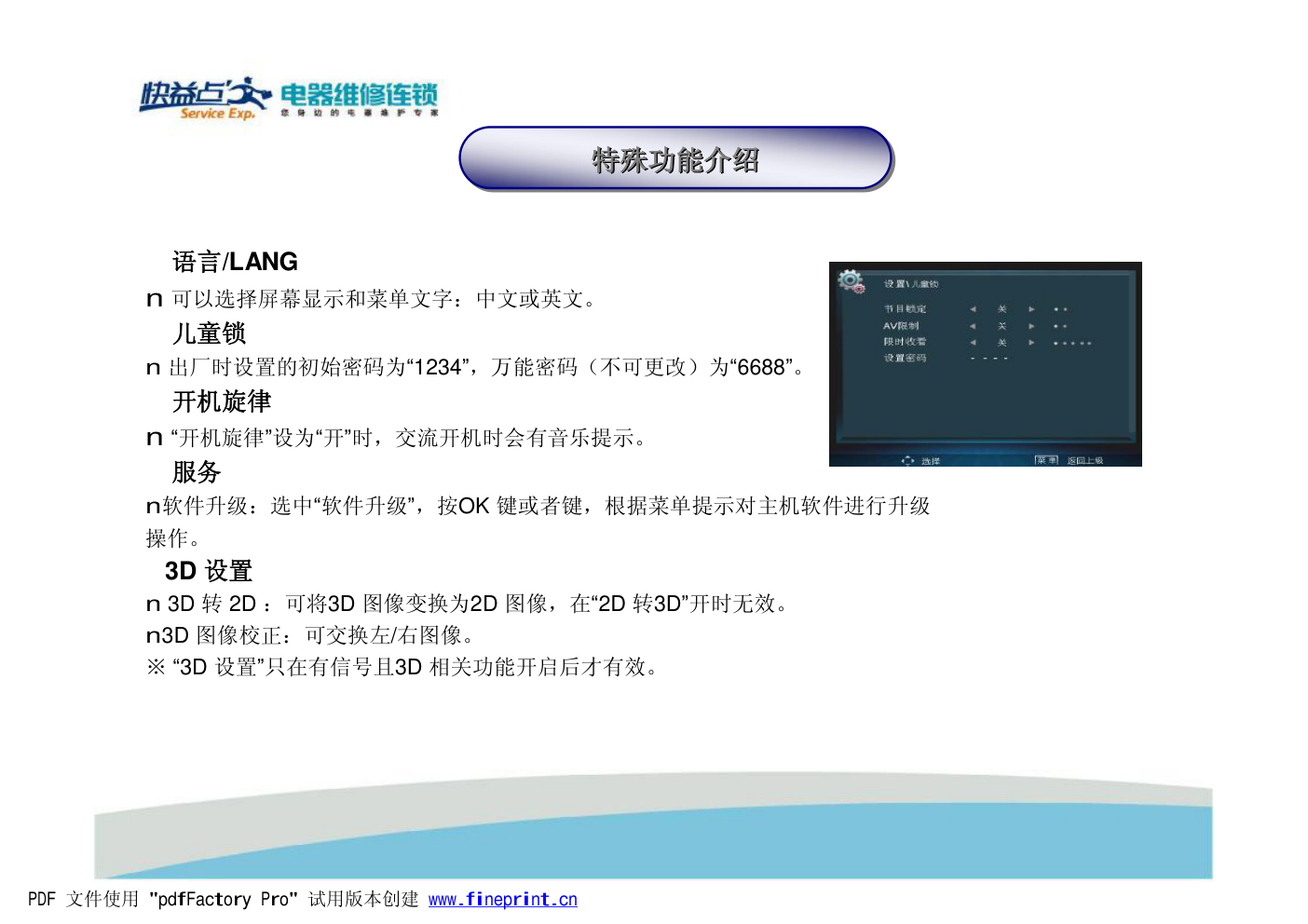

服务管理中心 张吉术 2013年2月 PS42机芯新品技术培训 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 目 录 主要IC功能、信号流程、供电框图 1 机芯、机型、功能介绍 2 维修模式及调整方法 3 软件升级方法 4 故障判断 5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 机芯简介 机芯简介 机芯简介 虹欧(CN51G4000) 3D51V40 虹欧(CN51G4000) 3D51C2280 虹欧(CN51G4000) 3D51C2080 虹欧(CN51G4000) 3D51C2060 虹欧(CN51G4000) 3D51C2000 虹欧(CN51G4000) 3D51C1180 虹欧(CN51G4000) 3D51C1070 三星(S43AX-YD02) 3D43V40 三星(S43AX-YD02) 3D43C2060 三星(S43AX-YD02) 3D43C2000 屏状态 机型 PS42机芯TSUMV69MDS为主芯片，即将上市主要集中在“43”和“51”两个尺 寸，43寸主要采用三星(S43AX-YD02)屏； 51寸主要采用虹欧(CN51G4000)屏； 具有USB和3D功能。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 3D43C2000整机实物图 3D43C2000整机实物图 电源板+X板 Y板+Y转接板 逻辑板 主板 寻址板（左） 寻址板（右） 三星(S43AX-YD02）屏 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 1. USB1、USB2 用于连接USB 存储设备，如U 盘、2.5 寸USB 移动硬盘等。 2. AV 输入1、AV 输入2 用于连接音视频设备，如DVD、VCD 等。 3. VGA 输入：可用于连接电脑主机。 音频输入：用于输入VGA 或HDMI(DVI 时)的音频信号。 4. AV 输出 可将电视机的监视信号输出作为信号源使用。 5.分量输入（YPbPr） 用于连接机顶盒、DVD 等具有分量输出端子的音视频设备。 6. HDMI 输入 支持有HDMI 连接的AV 设备(机顶盒、DVD 和数字电视等); HDMI 又称高清晰多媒体接口，使用一根电缆即可传输数字音频和 视频信号。 7. 射频信号输入端口 用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 功能简介 功能简介 功能简介 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 遥控器介绍 遥控器介绍 遥控器介绍 遥控器型号：RP67F PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn n 底座 本电视机标配底座。底座安装步骤： ① 将整机和底座组件从包装箱中取出。 ② 将3 颗自攻螺钉从附件袋中取出。 ③ 将整机屏幕朝下轻轻平放在表面柔软的平面上。 ④ 将底座组件插入整机底座支架。 ⑤ 用3 颗自攻螺钉将底座组件紧固到整机底座支架上。 n 壁挂架座 壁挂架型号：BG14 n 磁 环 本机配有磁环，用于屏蔽电源线使其免受干扰。磁环组装步骤： ① 从附件袋中取出电源线、磁环、线夹。 ② 按图示要求将电源线缠绕在磁环上,并用线夹将两者固定。 底座及壁挂架 底座及壁挂架 底座及壁挂架 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 特殊功能介绍 特殊功能介绍 特殊功能介绍 �语言/LANG n 可以选择屏幕显示和菜单文字：中文或英文。 �儿童锁 n 出厂时设置的初始密码为“1234”，万能密码（不可更改）为“6688”。 �开机旋律 n “开机旋律”设为“开”时，交流开机时会有音乐提示。 �服务 n软件升级：选中“软件升级”，按OK 键或者键，根据菜单提示对主机软件进行升级 操作。 �3D 设置 n 3D 转 2D ：可将3D 图像变换为2D 图像，在“2D 转3D”开时无效。 n3D 图像校正：可交换左/右图像。 ※ “3D 设置”只在有信号且3D 相关功能开启后才有效。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 特殊功能介绍 特殊功能介绍 特殊功能介绍 �专家设置 �声 音设置 �3D设置 在3D 功能打开时，部分低分辨率信号 格式下会出现图像显示不满屏，属正常 现象。建议使用高清格式信号。 �USB播放 扬声器：可选择电视和外部。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 特殊功能介绍 特殊功能介绍 特殊功能介绍 在TV模式下，菜单透明度选择10%～50%，将出 现噪波点。 默认开机源：可选择每次开机均 在该模式下，对任一模式均可选 择，也可选择记忆模式。 像 素 移 动 ： 开启此功能，每隔一定时间， 图像将自动移动一定的相对位置，达 到保护屏 幕的目的（建议开启此功能）。 消 除 残 影 ： 确认后滚动白条显示，可消除 或者减轻屏幕可能出现的残影。 4 ：3 边缘优化：开启此功能，可将4 ：3 模式 下屏幕两侧边缘设置为灰色/移动，以减少屏幕 残影的产生。可设置为：“关、灰边、移动、移 动灰边”。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 产品规格 产品规格 产品规格 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 目 录 主要IC功能、信号流程、供电框图 1 机芯、机型、功能介绍 2 维修模式及调整方法 3 软件升级方法 4 故障判断 5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PS39机芯实物图 PS39 PS39机芯实物图 机芯实物图 U 13 T SU M V 69M D S 主 芯 片 U 802 TPA3110D 伴 音 功 放 U 26 M X 2 5L 3 20 6 E M 2I-12 G F L A SH 存 储 器 U 8 S Y C 8 1 2 5V 稳 压 U 800 T D A 1 8 27 3 硅 调 谐 器 U 01 E C 2 00 T 3D 同 步 信 号 驱 动 U 27 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 新型硅调谐器TDA18273由恩智浦半导体NXP Semiconductors N.V公司推出。TDA18273集成了无线网络抗干扰功能，可以 屏蔽来自无线局域网（WLAN）和移动电话等无线网络接口的 干扰。 硅调谐器简介 硅调谐器简介 硅调谐器简介 TDA18273混合型硅调谐器不仅支持全球范围内的模拟和数字电视标准，还可以作为单一通用调谐器 平台，用于地面和有线电视信号接收。TDA18273硅调谐器的噪声系数低至4dB，和传统的CAN调谐器 相比性能显著提高，既可以装载在主板上，也可置于模块中。还可以大大减小调谐器尺寸。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PS39机芯信号流程框图 PS39 PS39机芯信号流程框图 机芯信号流程框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 主要接口电路介绍 主要接口电路介绍 主要接口电路介绍 3D_SYNC GND F-15V NC GND RX TX 5V IR GND GND PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 供电框图 供电框图 供电框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 目 录 主要IC功能、信号流程、供电框图 1 机芯、机型、功能介绍 2 维修模式及调整方法 3 软件升级方法 4 故障判断 5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修模式的进入及调试方法 维修模式的进入及调试方法 维修模式的进入及调试方法 机芯进入维修模式（M模式）的方法： 1、按遥控器“菜单”键，确认屏幕上显示主菜单； 2、依次按遥控器上数字键“0”、“8”、“1”、“6”； 3、屏幕左上角出现维修模式菜单，调试选项如下； 4、如未出现维修模式菜单，则重复上述操作； 5、退出维修模式：遥控关机。 调节错 误，将引 起黑屏 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修模式调节项目 维修模式调节项目 维修模式调节项目 RF滤波检测：对RF信号检测，若正常 将显示OK，RF-in是对信号强度检测， 误差＜5dB。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修模式调节项目 维修模式调节项目 维修模式调节项目 液晶上用于背光调 节，PDP不可调 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修模式调节项目 维修模式调节项目 维修模式调节项目 可用于主板和屏逻 辑板软件升级 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn “D”模式调节项目 ““DD””模式调节项目 模式调节项目 可对“一次”和“二次”两 种开机状态进行调整 该项是对LVDS信号调整（扩 屏），工厂已调好，请勿乱调整 以上三项是对中频、图像 和声音非线性调节，工厂 已调好，请勿乱调整 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 目 录 主要IC功能、信号流程、供电框图 1 机芯、机型、功能介绍 2 维修模式及调整方法 3 软件升级方法 4 故障判断 5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PS42机芯USB升级方法及步骤 PS42机芯USB升级方法及步骤 第 1 步，将升级程序拷贝到U 盘根目录，文件名必须采用 “CHV59_PDP.bin”； 第 2 步，开启主机，将信源切换到TV 源，将U 盘插入USB1 接口； 第 3 步： 用户菜单：在菜单 → 设置→服务 → 软件升级→确定选项下， 执行软件升级（按提示操作即可）； 维修模式：D模式 → 软件升级→ 确定 第 4 步，系统升级完成会自动重起。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 目 录 主要IC功能、信号流程、供电框图 1 机芯、机型、功能介绍 2 维修模式及调整方法 3 软件升级方法 4 故障判断 5 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PS39机芯主板维修工装介绍 PS39机芯主板维修工装介绍 PS42机芯主板采用了与PS39机芯相同的供电插座，对应虹欧屏的主板LVDS排列与 虹欧3000、4000；三星YD13屏相同；对应三星屏的主板LVDS排列三星S42AX-YD14、 S50HW-YD15、S43AX-YD01等屏相同，均可采用LVDS-VGA转换工装测试、故障判定 及维修； PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn �将主板组件所有连接线断开； �将电源板上CN802的①脚PS-ON与②脚5Vstb地短接； �将逻辑板上CON1从右至左的①～③脚或①～④脚小孔短接，见下图； �接通电源，若短接CON1从右至左的①～③脚，屏幕上显示白场信号；若短接CON1从右 至左的①～④脚，将出现白、红、绿、蓝场等滚动的测试画面。说明屏及屏上组件正常。 虹欧CN51G4000屏自检方法 虹欧CN51G4000屏自检方法 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn �将主板组件所有连接线断开； �将电源板上CN802的①脚PS-ON与②脚5Vstb地短接； �将电源板上插座CN801的⑨脚VSON与①脚D5V短接； �接通AC 220V电压，每组电压都应有正常的输出。 虹欧CN51G4000屏自检方法 虹欧CN51G4000屏自检方法 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 空调液晶维修视频教程联系微信; wx583511678 虹欧CN51G4000屏电源输出规格 虹欧CN51G4000屏电源输出规格 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 虹欧CN51G4000屏LVDS排列 虹欧CN51G4000屏LVDS排列 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 谢谢！ 谢谢！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
