长虹50U2S液晶电视维修手册
)
)
)
)
)
)
)
)
)
)

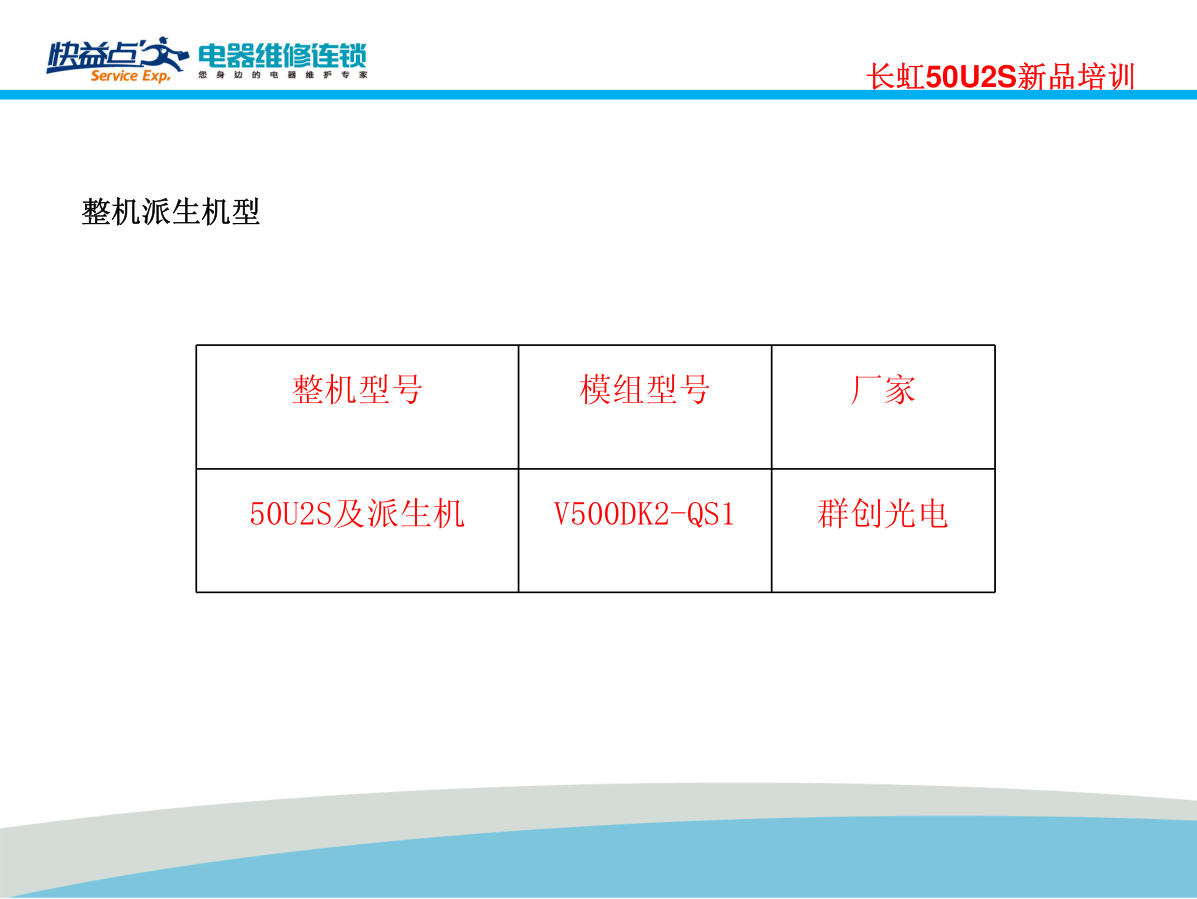

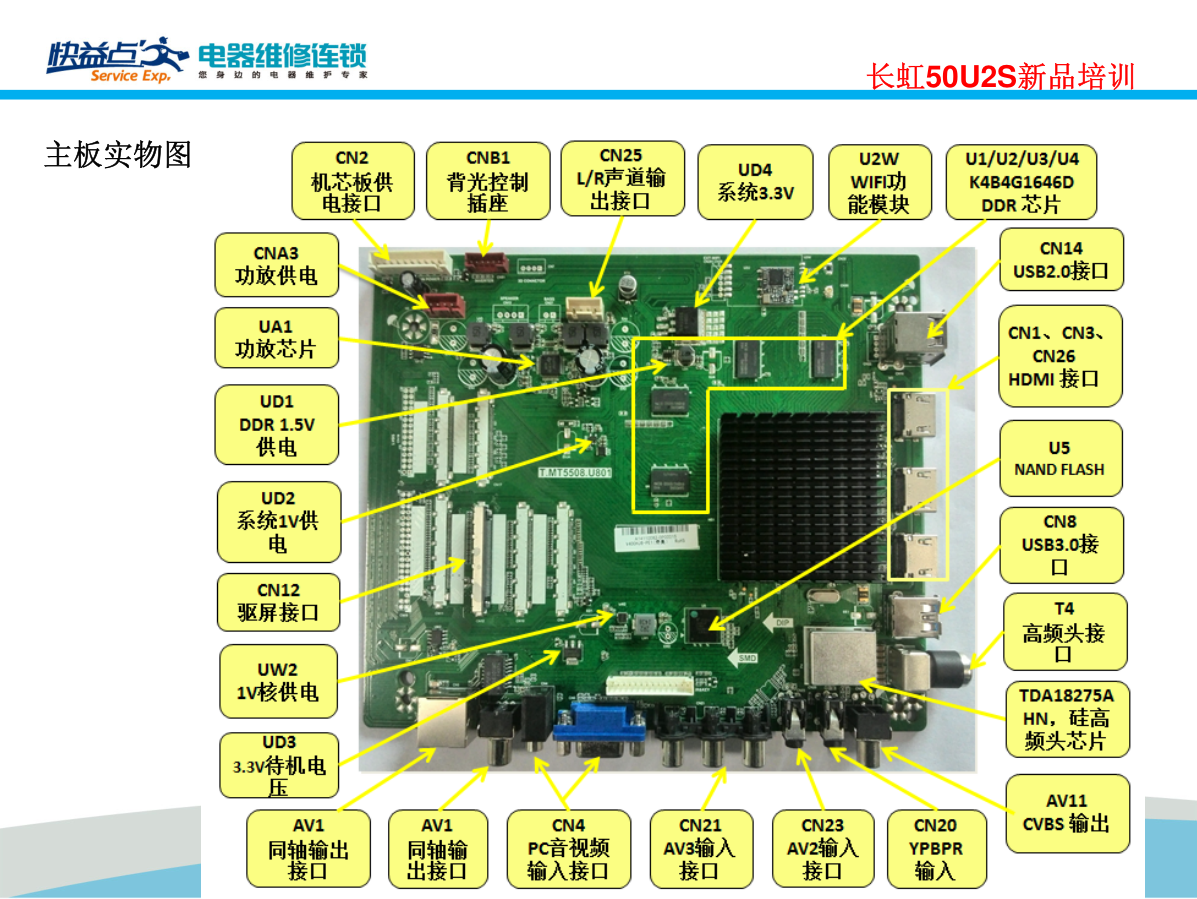

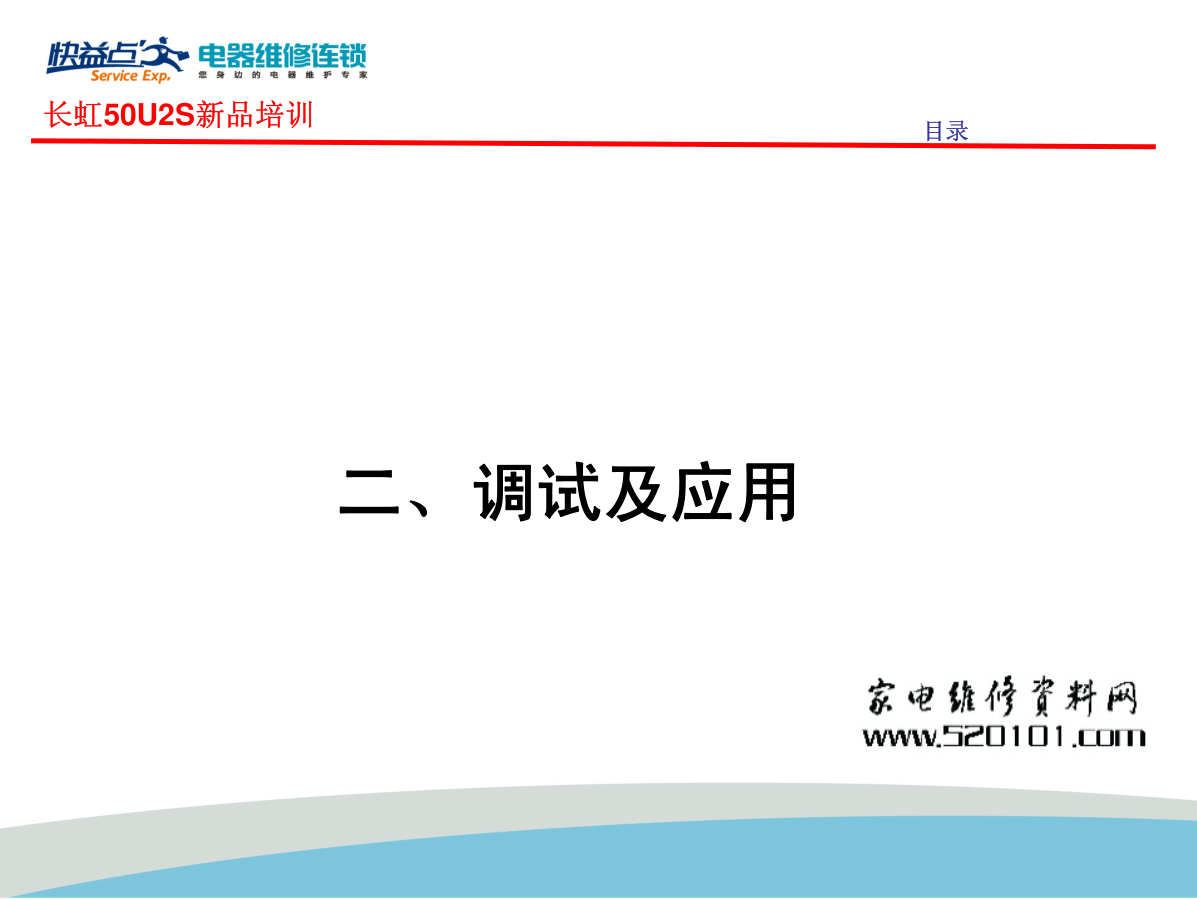

长虹50U2S新品培训 长虹50U2S新品培训 技术支持组 周强 2015年3月 长虹50U2S新品培训 目录 一、产品及硬件介绍 二、调试及应用 三、工厂菜单进入 四、升级方式 目录 长虹50U2S新品培训 一、产品及硬件介绍 长虹50U2S新品培训 T.MT5508.U801机芯的主芯片为MTK公司MT5508,基于 Android系统,带多媒体播放功能,支持多种编码格式的视 频、音频文件播放,支持HDMI2.0和HDCP2.2、UHD 4K*2K屏 。基本功能包含1路RF输入、2路AV输入、1路YPBPR输入、1 路VGA输入、2路USB2.0输入、1路USB3.0输入、3路HDMI输 入和1路CVBS输出。另网络接口及Wifi功能可将电视连接到 互联网上,可下载并安装APP,构成功能多样的智能电视。 T.MT5508.U801机芯简介 长虹50U2S新品培训 USB支持格式 ◆ 支持 USB3.0 ◆ 支持 JPEG/PNG/BMP图片浏览 ◆ 支持 MP3、WMA 解码 ◆ 支持 MPEGⅠ/Ⅱ/Ⅳ 解码 ◆ 支持 H.264/RM/TS 高清解码 操作系统 Android 4.4.3 USB格式支持 长虹50U2S新品培训 整机型号 模组型号 厂家 50U2S及派生机 V500DK2-QS1 群创光电 整机派生机型 长虹50U2S新品培训 整机内部实物图 VBO上屏方式 内置wifi LED供电输入 MTK5508 长虹50U2S新品培训 主板实物图 长虹50U2S新品培训 VGA PC-Audio MT5508 VGA AMP MUTE Audio-out PC Audio R B G IF-/+ I2C LVDS PWM-VCC BL_PWM CVBS/AV out HDMI YPBPR USB-/+ USB3.0 Headphone KEYPAD IR LED 8Ω L-Speaker 8Ω R-Speaker R840 双USB2.0 CVBS、L/R in HDMI C HDMI B HDMI A (ARC/MHL) 外外HDMI B LEDs Driver COAX/SPDIF CVBS AMP MUTE Audio-out 8Ω 0.1-Speaker EMMC VbyOne 整机信号流程框图 目录 长虹50U2S新品培训 二、调试及应用 长虹50U2S新品培训 1、主页介绍--信号源 长虹50U2S新品培训 2、主页介绍—视频推荐 华数 长虹50U2S新品培训 3、主页介绍—视频推荐 长虹50U2S新品培训 4、主页介绍—系统设置 长虹50U2S新品培训 5、主页介绍—应用管理 目录 长虹50U2S新品培训 三、工厂菜单进入 长虹50U2S新品培训 进入工厂菜单 在TV模式下,然后按如下顺序输入:菜单-数字键1-数字键1-数字键4- 数字键7即可进入工厂模式菜单。 1.) 选择选项<用户级别> 只复位用户菜单数据 2.)选择选项<客户出厂级别> 复位用户菜单数据,工厂菜单数据,频道数 据,Android数据 3. )选择选项<工厂板卡出厂级别> 复位用户菜单数据,工厂菜单数据,频道 数据 4. )选择选项<硬复位级别> 复位所有数据,包括用户菜单数据,工厂菜单数 据,频道数据,Android数据以及白平衡数据,ADC数据,MAC地址数 据,HDCP数据 目录 长虹50U2S新品培训 四、升级方式 长虹50U2S新品培训 升级方法及步骤 第1步,将升级程序拷贝到U盘根目录,文件名必须采用设计提供的名称; allupgrade_5508.pkg 第2步,将U盘插入USB1接口,给主板上电,板卡开始自动升级,红绿灯交 替地慢闪 第3步,升级完成后红绿灯开始快速的闪动,速度为:红灯100mS,绿灯 100mS。 第4步,系统升级完成后进入工厂M模式,执行初始化数据后,遥控待机退 出工厂模式。 注: •如果FLASH是空白,没有程序,则无法使用USB升级,必须采用工装升级。 注意,在第二步之后,如果主板升级失败,会出现红灯亮1.5S,绿灯亮 100ms的闪烁方式。 。 注:软件版本相同,无法升级的 长虹50U2S新品培训 http://fs.cvte.cn/getFile.php?uuid=d4304 119-cdd8-11e4-99a5-1c6f65d2b995 1)用这一版本软件升级; 2)升级好之后再升级到发布的软件,即可正 常开机。 解决死机没法升级软件 长虹50U2S新品培训 主板更新程序(海尔)150块 50U2主板UBOOT写入方式 1、用MST工具; 2、先按照设置工具 Secure CRT设置好端口; 3、升级文件install.img拷贝到U盘根目录下插入整机USB 接口; 4、交流断电情况下然后开启,在debug窗口下按住电脑 Tab键不放; 5、有信息出来,3秒后松开Tab键,主板开始自动升级,升 级过程中可以观看到数据的写入过程; 6、升级过程中不能断电; 7、升级过程约5分钟; 8、升级完成自动重启。 谢 谢 大 家
