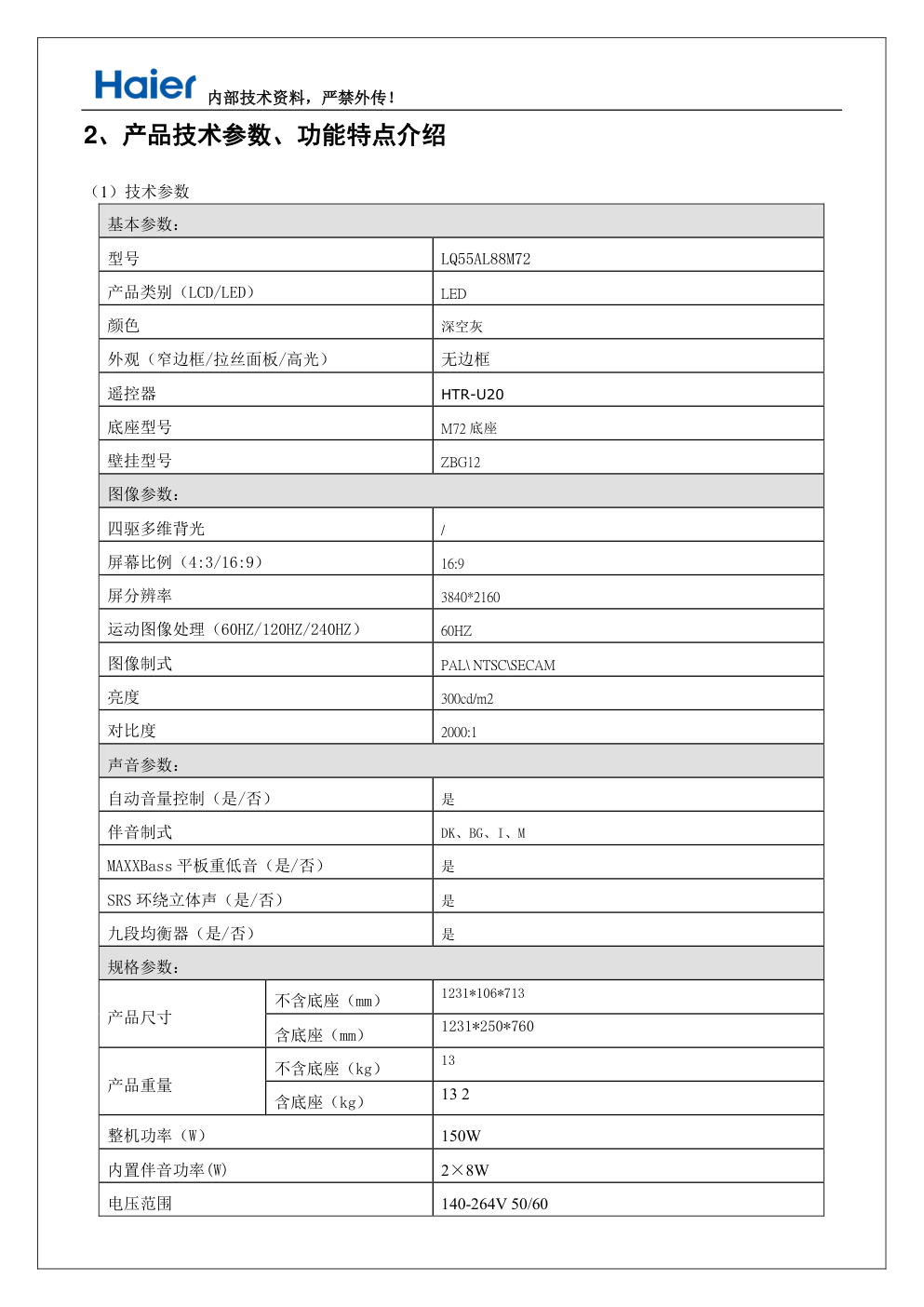

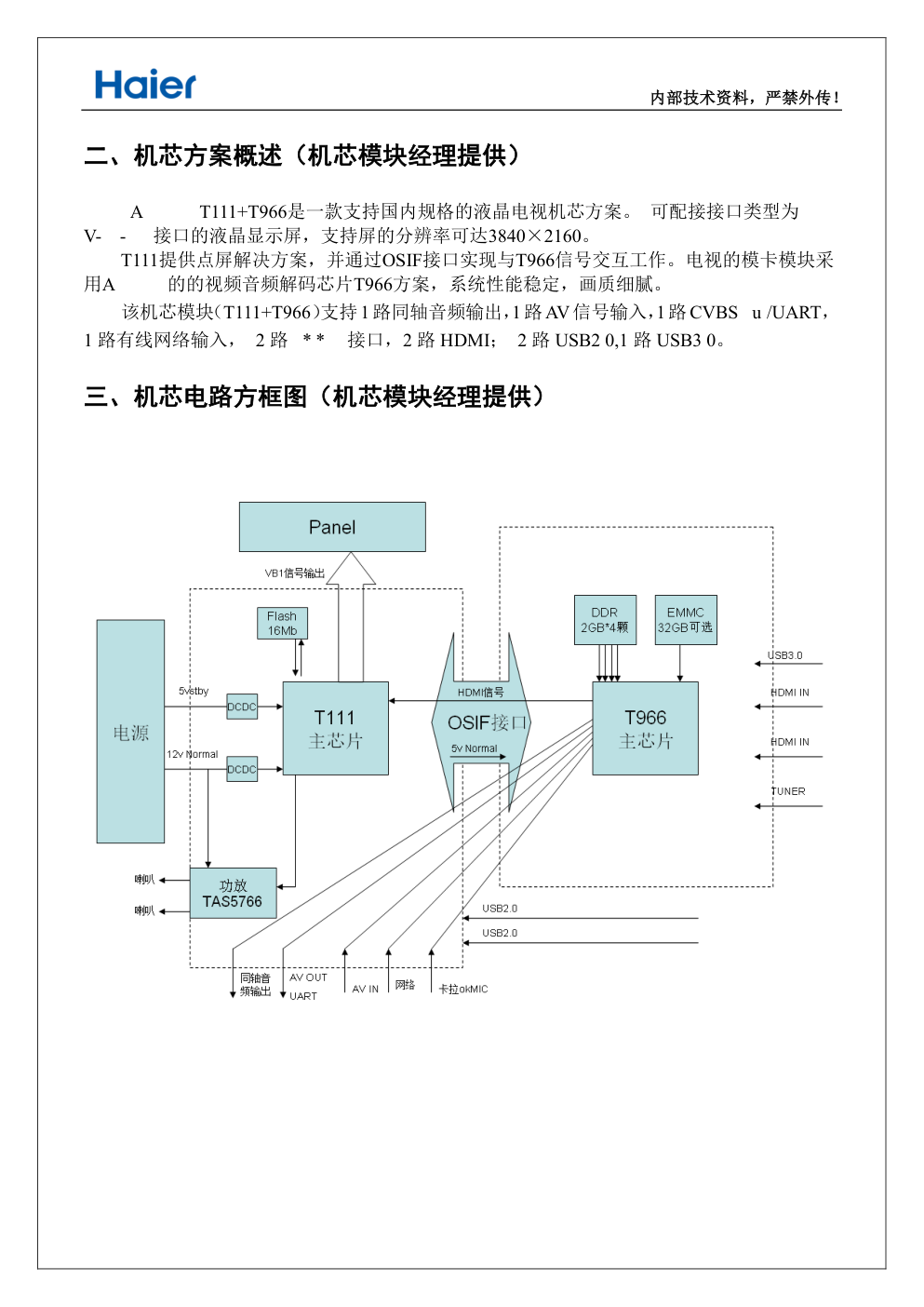

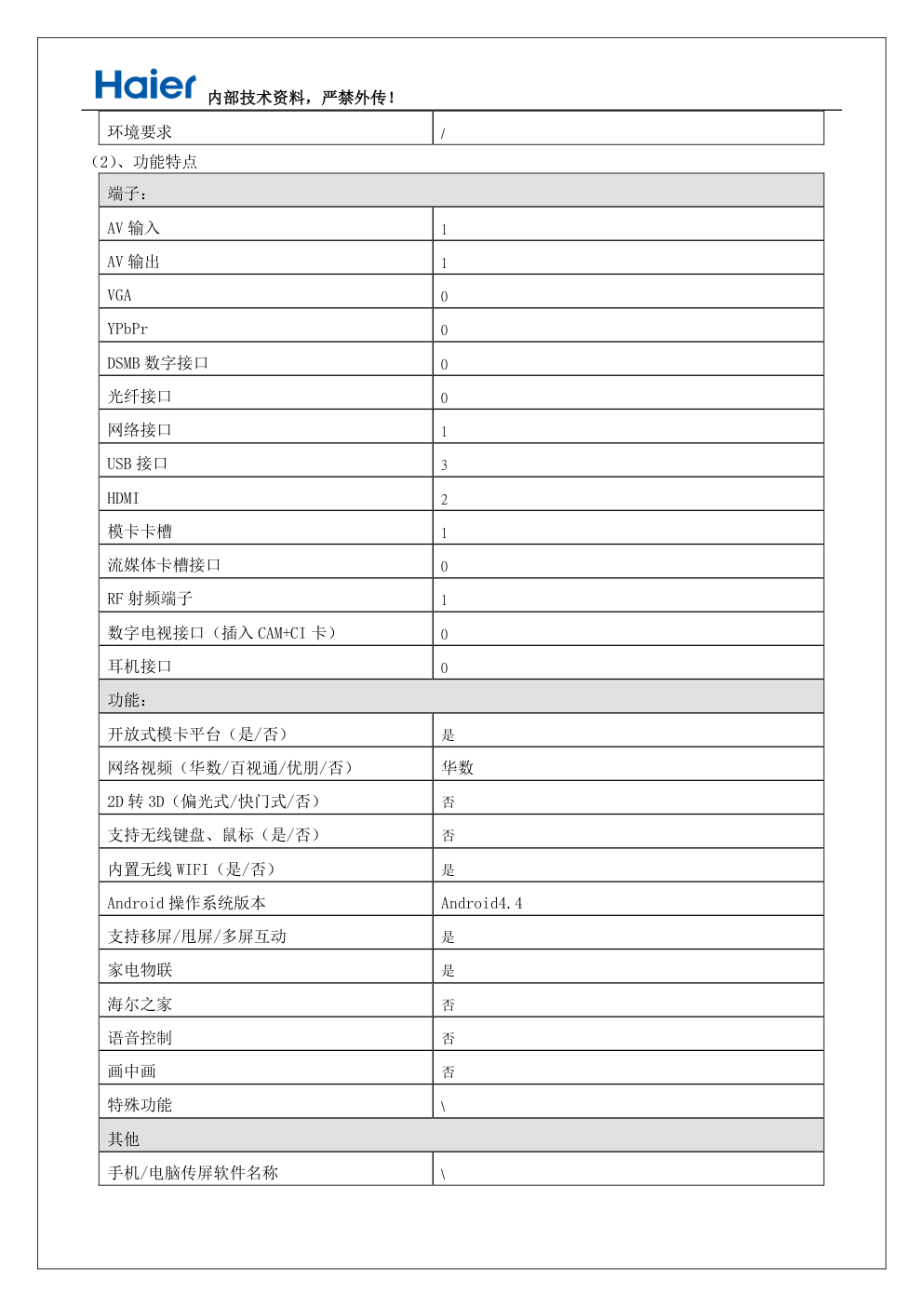

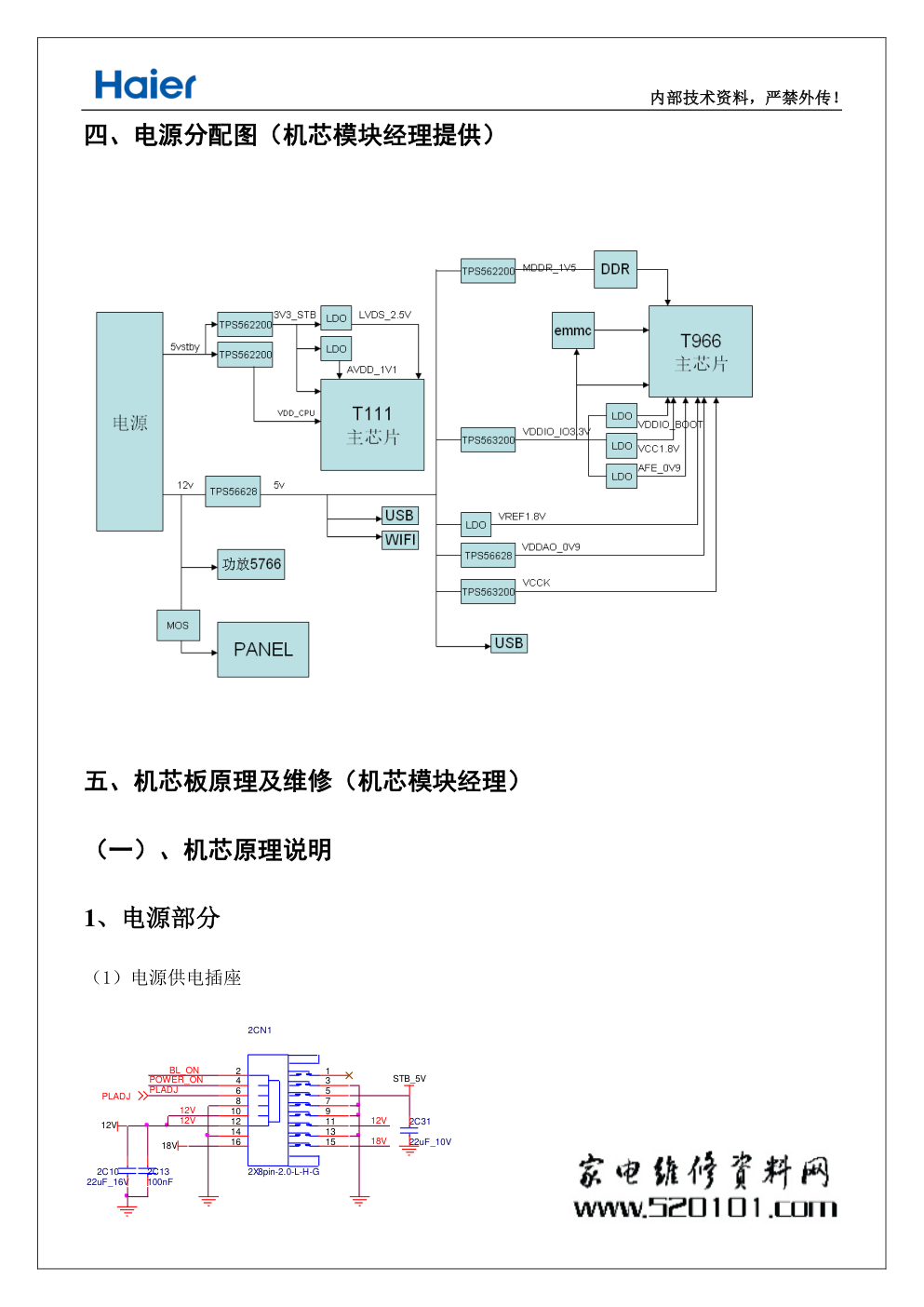

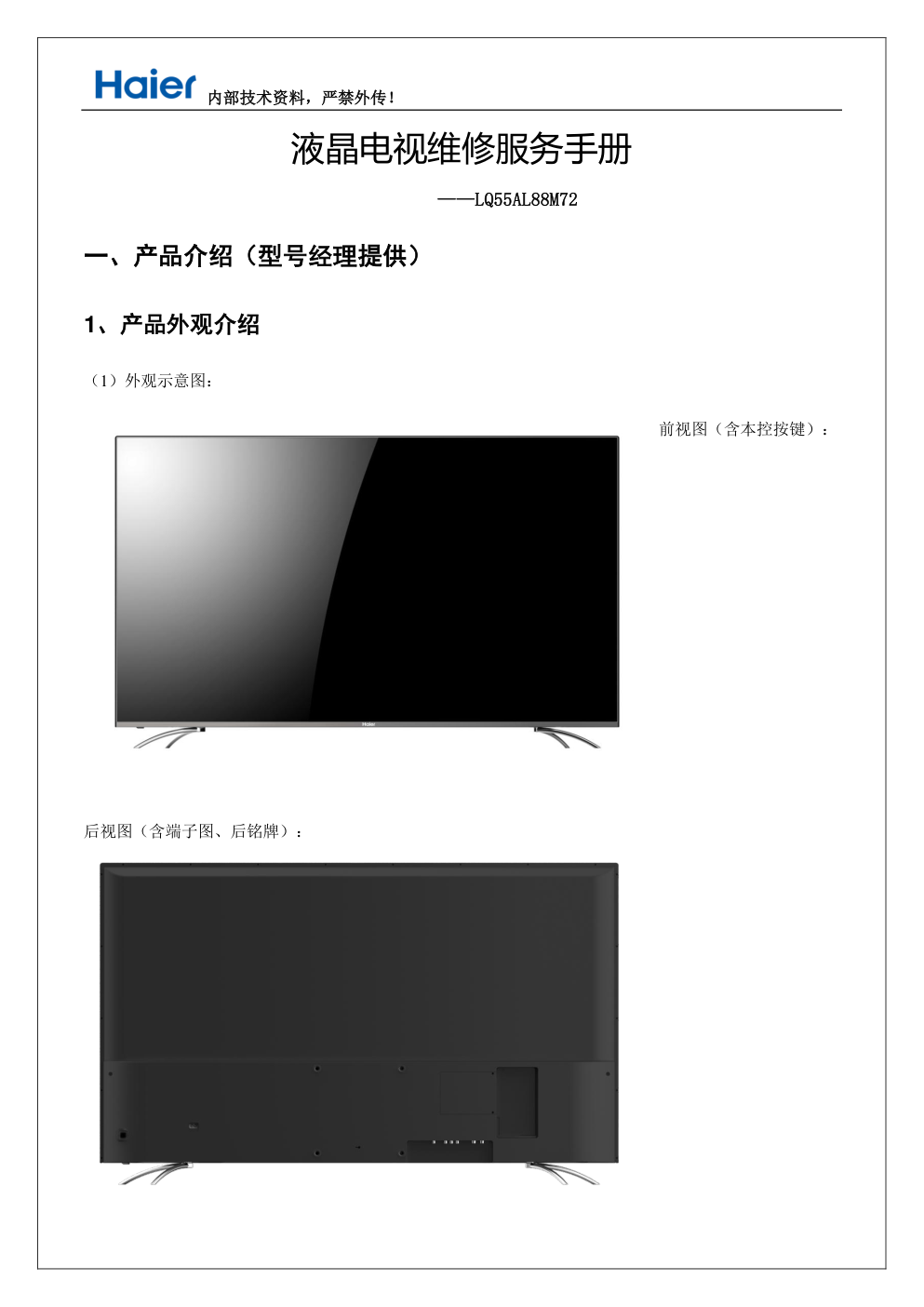

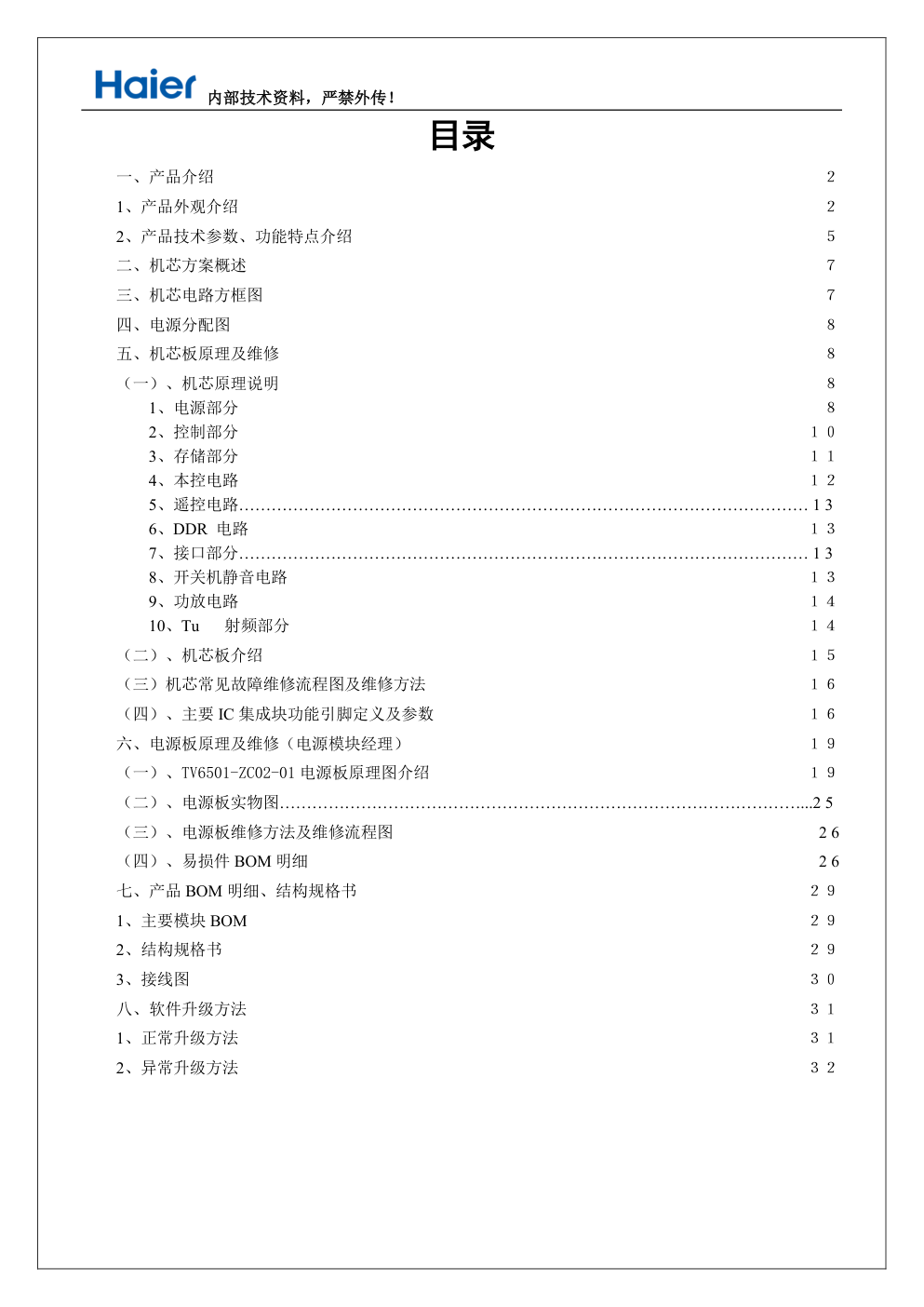

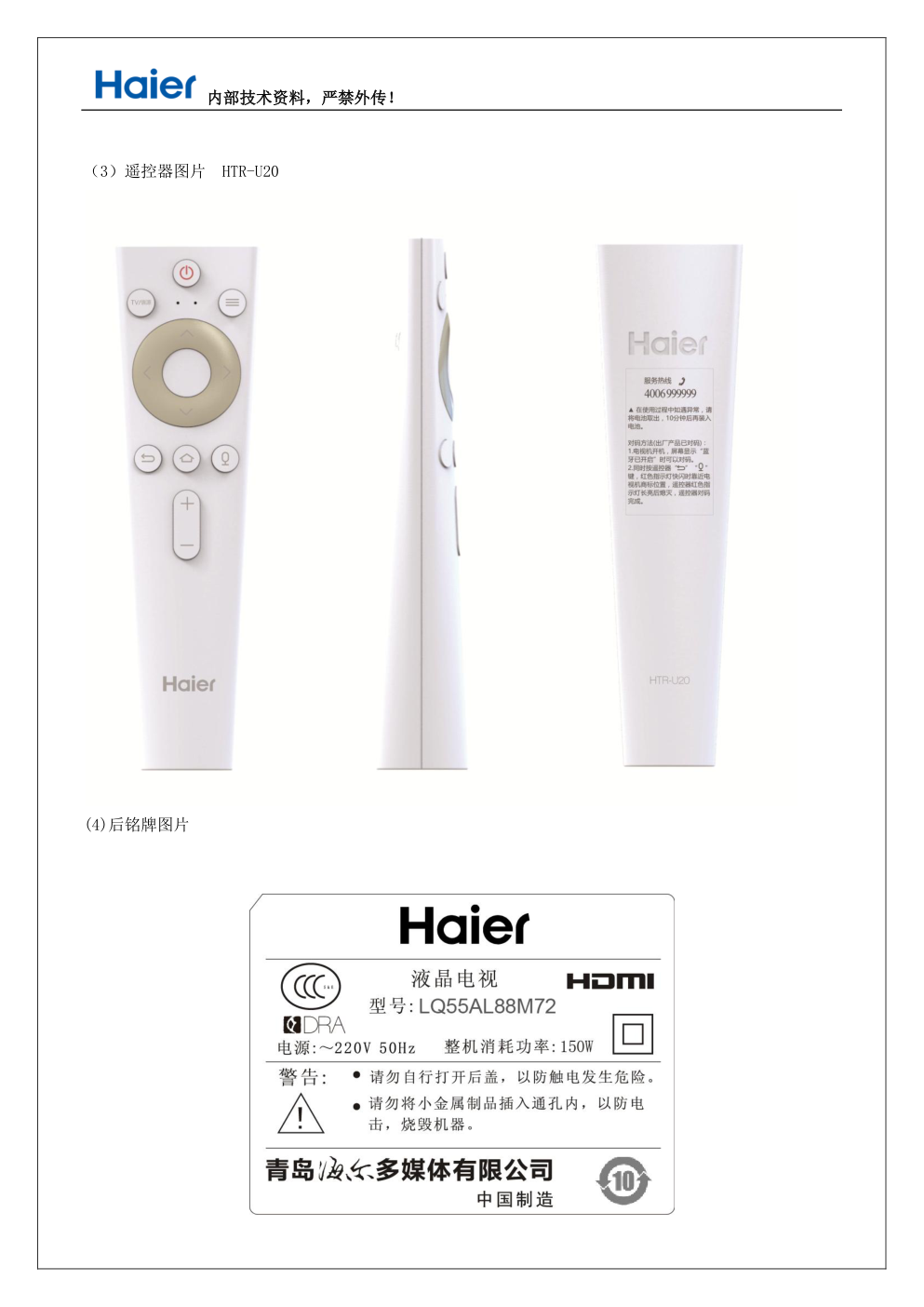

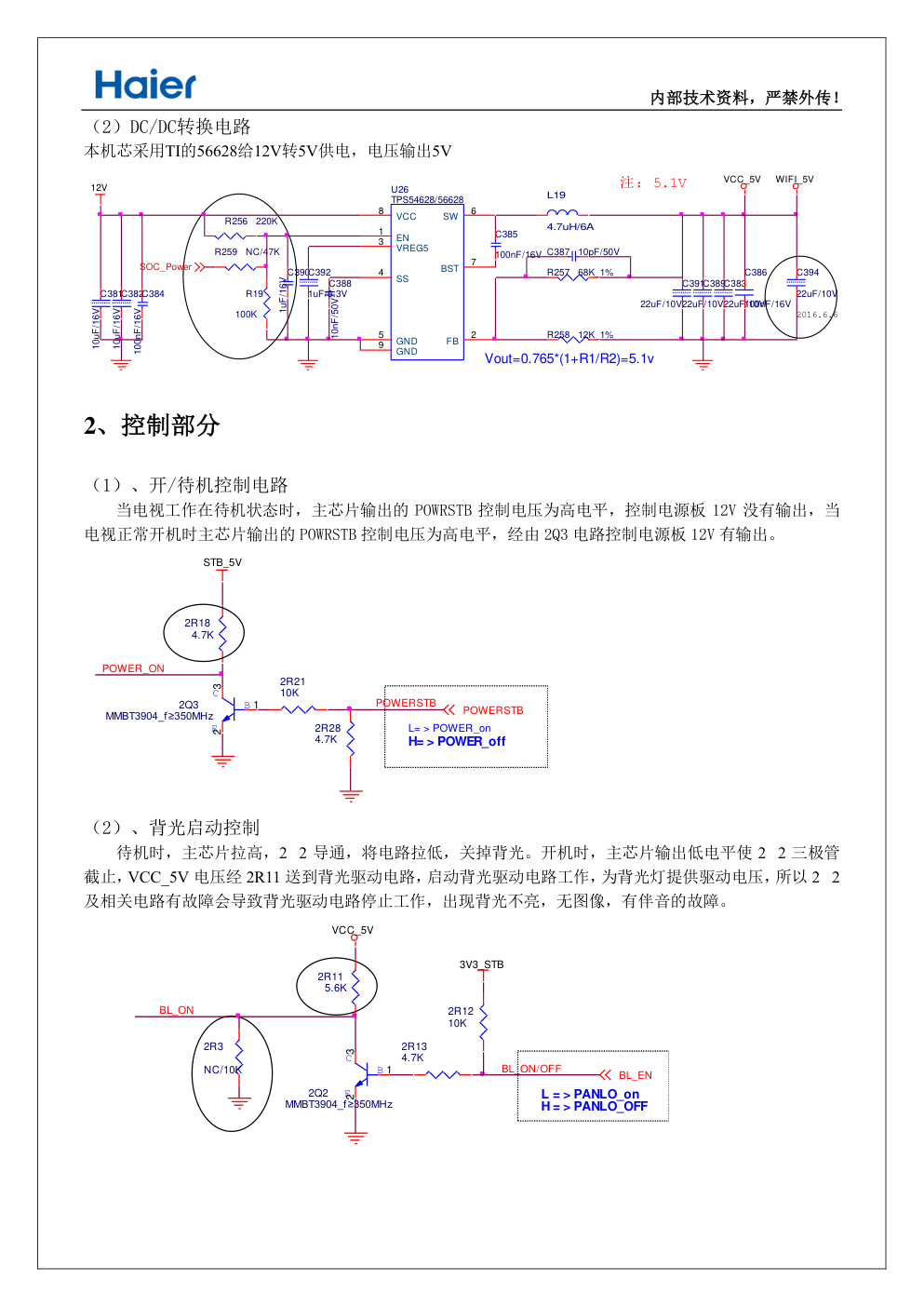

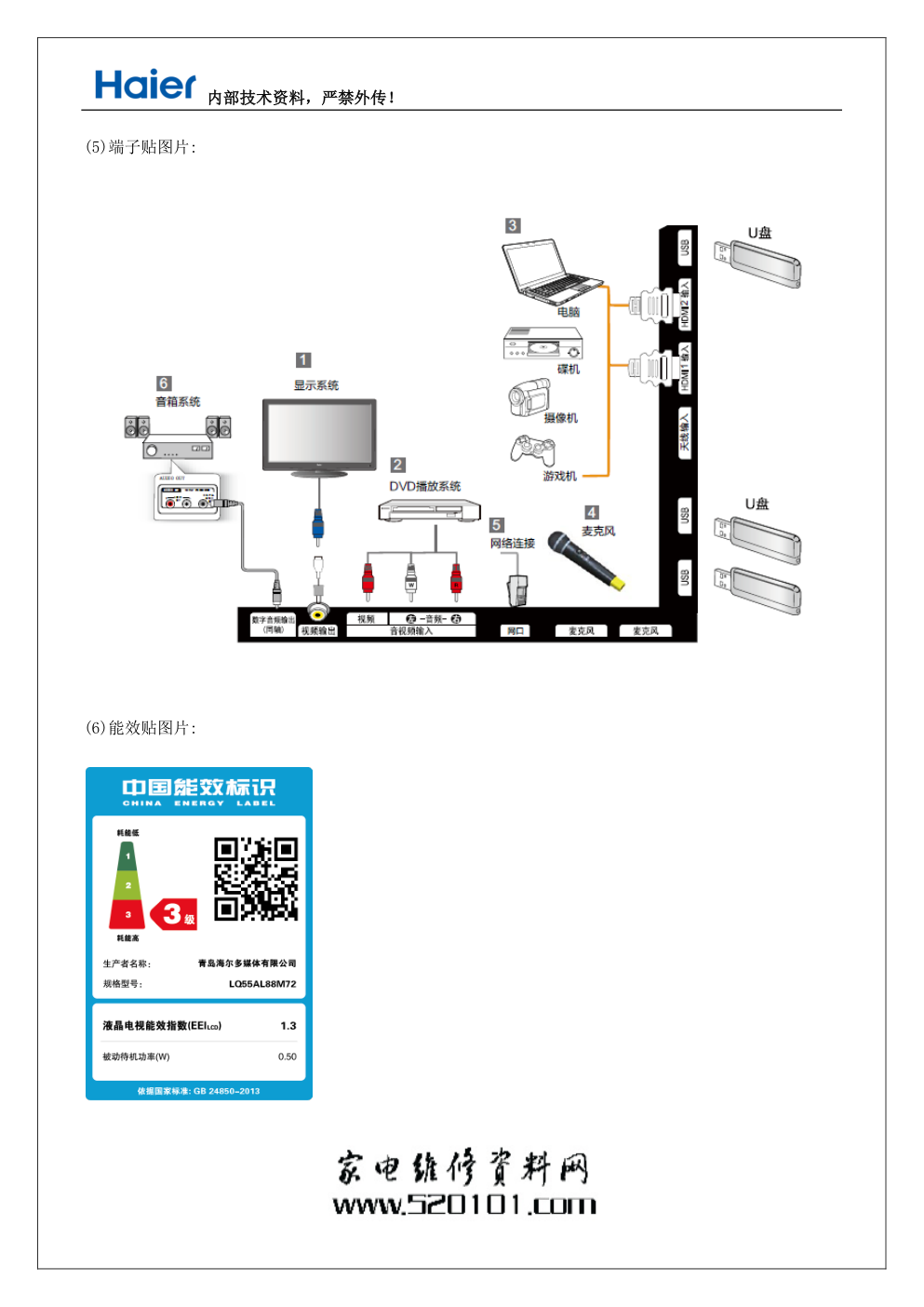

内部技术资料，严禁外传！ 液晶电视维修服务手册 （青岛海尔多媒体有限公司版权所有，未经授权拷贝和对外传播是违法行为。） 编制:王召朋 审核：王中振 批准：黄俊杰 整机编码 DH1WX0A2102 整机工厂 高创 机芯 111（0090726315）+966（0090726321D） 电源 三华 0090729084 屏 三星屏 LSC550FN10 内部技术资料，严禁外传！ 目录 一、产品介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ２ 1、产品外观介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ２ 2、产品技术参数、功能特点介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ５ 二、机芯方案概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ７ 三、机芯电路方框图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ７ 四、电源分配图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ８ 五、机芯板原理及维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ８ （一）、机芯原理说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ８ 1、电源部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ８ 2、控制部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １０ 3、存储部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １１ 4、本控电路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １２ 5、遥控电路……………………………………………………………………………………………. 1 3 6、DDR 电路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １３ 7、接口部分……………………………………………………………………………………………. 1 3 8、开关机静音电路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １３ 9、功放电路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １４ 10、Tun e r 射频部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １４ （二）、机芯板介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １５ （三）机芯常见故障维修流程图及维修方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １６ （四）、主要 IC 集成块功能引脚定义及参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １６ 六、电源板原理及维修（电源模块经理）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １９ （一）、TV6501-ZC02-01 电源板原理图介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . １９ （二）、电源板实物图……………………………………………………………………………………...2 5 （三）、电源板维修方法及维修流程图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 6 （四）、易损件 BOM 明细 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 6 七、产品 BOM 明细、结构规格书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ２９ 1、主要模块 BOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ２９ 2、结构规格书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ２９ 3、接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ３０ 八、软件升级方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ３１ 1、正常升级方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ３１ 2、异常升级方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ３２ 内部技术资料，严禁外传！ 液晶电视维修服务手册 ——LQ55AL88M72 一、产品介绍（型号经理提供） 1、产品外观介绍 （1）外观示意图： 前视图（含本控按键）： 后视图（含端子图、后铭牌）： 内部技术资料，严禁外传！ （3）遥控器图片 HTR-U20 (4)后铭牌图片 内部技术资料，严禁外传！ (5)端子贴图片: (6)能效贴图片: 内部技术资料，严禁外传！ 2、产品技术参数、功能特点介绍 （1）技术参数 基本参数： 型号 LQ55AL88M72 产品类别（LCD/LED） LED 颜色 深空灰 外观（窄边框/拉丝面板/高光） 无边框 遥控器 HTR-U20 底座型号 M72 底座 壁挂型号 ZBG12 图像参数： 四驱多维背光 / 屏幕比例（4:3/16:9） 16:9 屏分辨率 3840*2160 运动图像处理（60HZ/120HZ/240HZ） 60HZ 图像制式 PAL\ NTSC\SECAM 亮度 300cd/m2 对比度 2000:1 声音参数： 自动音量控制（是/否） 是 伴音制式 DK、BG、I、M MAXXBass 平板重低音（是/否） 是 SRS 环绕立体声（是/否） 是 九段均衡器（是/否） 是 规格参数： 产品尺寸 不含底座（mm） 1231*106*713 含底座（mm） 1231*250*760 产品重量 不含底座（kg） 13 含底座（kg） 13. 2 整机功率（W） 150W 内置伴音功率(W) 2×8W 电压范围 140-264V 50/60 内部技术资料，严禁外传！ 环境要求 / （2）、功能特点 端子： AV 输入 1 AV 输出 1 VGA 0 YPbPr 0 DSMB 数字接口 0 光纤接口 0 网络接口 1 USB 接口 3 HDMI 2 模卡卡槽 1 流媒体卡槽接口 0 RF 射频端子 1 数字电视接口（插入 CAM+CI 卡） 0 耳机接口 0 功能： 开放式模卡平台（是/否） 是 网络视频（华数/百视通/优朋/否） 华数 2D 转 3D（偏光式/快门式/否） 否 支持无线键盘、鼠标（是/否） 否 内置无线 WIFI（是/否） 是 Android 操作系统版本 Android4.4 支持移屏/甩屏/多屏互动 是 家电物联 是 海尔之家 否 语音控制 否 画中画 否 特殊功能 \ 其他 手机/电脑传屏软件名称 \ 内部技术资料，严禁外传！ 二、机芯方案概述（机芯模块经理提供） Am l o g i c T111+T966是一款支持国内规格的液晶电视机芯方案。 可配接接口类型为 V-b y -o n e 接口的液晶显示屏，支持屏的分辨率可达3840×2160。 T111提供点屏解决方案，并通过OSIF接口实现与T966信号交互工作。电视的模卡模块采 用Am l o g i c 的的视频音频解码芯片T966方案，系统性能稳定，画质细腻。 该机芯模块（T111+T966）支持 1 路同轴音频输出，1路AV信号输入，1路 CVBS o ut /UART， 1 路有线网络输入， 2 路 k al ao k 接口，2 路 HDMI； 2 路 USB2. 0,1 路 USB3. 0。 三、机芯电路方框图（机芯模块经理提供） 内部技术资料，严禁外传！ 四、电源分配图（机芯模块经理提供） 五、机芯板原理及维修（机芯模块经理） （一）、机芯原理说明 1、电源部分 （1）电源供电插座 2C10 22uF_16V 2C31 22uF_10V STB_5V 12V 12V 12V 2C13 100nF 2CN1 2X8pin-2.0-L-H-G 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 POWER_ON 12V PLADJ BL_ON 18V PLADJ 18V 内部技术资料，严禁外传！ （2）DC/DC转换电路 本机芯采用TI的56628给12V转5V供电，电压输出5V 2、控制部分 （1）、开/待机控制电路 当电视工作在待机状态时，主芯片输出的 POWRSTB 控制电压为高电平，控制电源板 12V 没有输出，当 电视正常开机时主芯片输出的 POWRSTB 控制电压为高电平，经由 2Q3 电路控制电源板 12V 有输出。 （2）、背光启动控制 待机时，主芯片拉高，2Q 2 导通，将电路拉低，关掉背光。开机时，主芯片输出低电平使 2Q 2 三极管 截止，VCC_5V 电压经 2R11 送到背光驱动电路，启动背光驱动电路工作，为背光灯提供驱动电压，所以 2Q 2 及相关电路有故障会导致背光驱动电路停止工作，出现背光不亮，无图像，有伴音的故障。 WIFI_5V C382 10uF/16V C381 10uF/16V C383 22uF/10V U26 TPS54628/56628 EN 1 FB 2 VCC 8 SW 6 BST 7 GND 5 SS 4 VREG5 3 GND 9 C384 100nF/16V L19 4.7uH/6A R19 100K C385 100nF/16V R256 220K C386 100nF/16V C387 10pF/50V C388 10nF/50V R257 68K_1% R258 12K_1% C389 22uF/10V C390 1uF/16V C391 22uF/10V C392 1uF/6.3V R259 NC/47K SOC_Power 12V VCC_5V C394 22uF/10V 注：5.1V Vout=0.765*(1+R1/R2)=5.1v 2016.6.6 2R28 4.7K L= > POWER_on H= > POWER_off 2R21 10K STB_5V 2R18 4.7K POWER_ON POWERSTB POWERSTB B C E 2Q3 MMBT3904_f ≥350MHz 1 2 3 3V3_STB 2R3 NC/10K BL_ON BL_ON/OFF VCC_5V H = > PANLO_OFF L = > PANLO_on 2R11 5.6K 2R12 10K 2R13 4.7K B C E 2Q2 MMBT3904_f ≥350MHz 1 2 3 BL_EN 内部技术资料，严禁外传！ （3）、背光亮度控制 开机时，主芯片输出的亮度控制信号经 2R10，2Q1 放大经 2CN1（6）脚去电源板组件上的背光亮度控制 电路。此电路为控制背光亮暗 程度的电路，输出应为 PWM 信号，占空比一般在 10%-100%，占空比太低，也 会导致屏背光不亮。频率一般在 180Hz 左右，屏不一样这个频率也不尽相同。 （4）、到屏电压控制电路 电路中 4Q1、4U1 为控制管，开机时，主芯片输出 PANEL_PWR 高电平使 4Q1 导通、4U1 源极和栅极产生 压差使 4U1 的源极和漏极导通，12V 电压经 4U1 源极和漏极，经 LVDS 插座送到屏上的控制板，作为屏 Tcon 板的工作电压。 3、存储部分 本方案 T111 为 nor flash 存储。T966 为 e-MMC flash 存储。Spi flash 为 2MB 存储芯片，是一个串行 FLASH 存储器，具有写保护功能，支持标准的串行接口（SPI），SPI 时钟频率达到 80MHz，并能通过写保护 作为软件保护模式。e-MMC 为东芝的 4GB，32GB 和 64GB 存储芯片 在正常开机状态下，T111CPU 一旦得到供电电压，复位信号和振荡电路工作后，程序存储器 spiflash 挂接在主芯片上，在开机状态下主芯片就会向程序存储器发出 CLK 时钟脉冲，在主芯片片选信号 SPI_CS 控 制下，通过两根数据线 SPI_CLK,SPI_D 与主芯片内 CPU 进行数据通讯。 2C14 nc/100nF BL_PWM PLADJ 2C12 nc/100nF 2R2 NC/10K PWMIN VCC_5V PWMIN BL_PWM 2R10 4.7K 2R7 5.6K B C E 2Q1 MMBT3904_f ≥350MHz 1 2 3 2R9 22R LVDS POWER Control H = > LVDS POWER ON 4C24 NC/100nF C0402 12V PANEL_PWR 4C19 10uF_16V C0805 4C17 100nF C0402 Vcc_panel 4R9 4.7K R0402 4C20 0.47uF C0402 4C18 100nF C0402 2016.7.13 remove 2016.6.6 4U1 GS9435 SO8 D1 5 S1 1 S2 2 S3 3 G1 4 D2 6 D3 7 D4 8 B C E 4Q1 MMBT3904_f ≥350MHz SOT-23 1 2 3 4R5 100K R0402 4R6 100K R0402 4R8 10K R0402 内部技术资料，严禁外传！ SPIflash 的引脚功能： 引脚 名称 功能 电压 引脚 名称 功能 电压 1 CS# 片选使能 3.2V 5 SI 串行数据输入 0.6mv 2 SO 串行数据输出 3.2V 6 SCLK 串行时钟输入 0.6—150mv 抖动 3 WP# 写保护 0.6mv 7 HOLD# 无连接（接高电 压） 3.3V 4 GND 接地 0 8 VCC 供电 3.3V T966 e-MMC flash 4、本控电路 机芯匹配的本控为摇杆式本控，本控出问题的情况多是按键被按下或按键短路或断路。 eMMC V5.0 4U2A KLM4G1FEAC-B031 BGA169-INAND CMD W5 CLK W6 DATA0 H3 DATA1 H4 DATA2 H5 DATA3 J2 DATA4 J3 DATA5 J4 DATA6 J5 DATA7 J6 VSSQ1 K4 VSSQ2 Y2 VSSQ3 Y5 VSSQ4 AA4 VSSQ5 AA6 VCCQ1 K6 VCCQ2 W4 VCCQ3 Y4 VCCQ4 AA3 VCCQ5 AA5 VCC1 M6 VCC2 N5 VCC3 T10 VCC4 U9 VDDI K2 VSS1 M7 VSS2 P5 VSS3 R10 VSS4 U8 RST_n U5 VSS5 H6 VSS6 T5 Data_Strobe R5 4R20 4.7K/NC 2016.6.6 4R10 10K R0402 EMMC_RST VDDIO_IO3.3V 4R45 NC/10K R0402 4C9 4.7uF_6.3V C0402 4C10 1uF_6.3V C0402 EMMC_D4 EMMC_D6 EMMC_D5 EMMC_D7 EMMC_CLK EMMC_CMD EMMC_D3 EMMC_D2 EMMC VCC = 2.7 -3.6V EMMC_D1 EMMC_D0 4C3 1nF C0402 4C4 2.2uF_6.3V C0402 4R15 NC R0402 4R16 10K R0402 EMMC_DQS VDDIO_BOOT 4C6 0.1uF C0402 4C7 0.1uF C0402 VDDIO_BOOT 4C8 10uF_6.3V C0603 SPI_D 3R19 4.7k R0402 3U4 MX25L1605D SO8NB-5.28MM CS 1 SO/SIO1 2 WP/SIO2 3 GND 4 SI/SIO0 5 SCLK 6 HOLD/SIO3 7 VCC 8 SPI_CS SPI_Q SPI_HOLD 3C20 100nF C0402 SPI_CLK SPI_WP 3V3_STB 3FB4 0R 1 2 注：跑高速时确认SPI_WP 4.7K下拉电阻 3R18 4.7k R0402 内部技术资料，严禁外传！ 5、遥控电路 当遥控接收头输出控制信号送到 CPU， CPU 接收到指令信号便开始工作,输出高、低电平使 LED_R 指 示灯交替闪烁。 红外接收头也可能损坏，用示波器检测 IR，按遥控器，如果有波形显示则表示遥控接收头正常，没有 波形表示遥控接收头损坏，更换正常的遥控接收头进行再次确认。 6、DDR 电路 1.T111 芯片内置 DDR 2.T966 芯片外置 4 颗 DDR SARADC_CH1 5R2 8.2K_1% R0402 5R15 1K R0402 5R16 4.7K R0402 WIFI_RESET SARADC_CH0 3V3_STB 5R1 8.2K_1% R0402 5R14 1K R0402 IR LED_R 5R9 100R STB_5V LED_R LED1 5R11 1.0K R0402 LED1 5R10 1K R0603 STB_5V LED_R B C E 5Q1 MMBT3904_f ≥350MHz SOT-23 1 2 3 C83 47pF C0402 5R8 22R 7V4 PSA0402V05 IR 7V5 PSA0402V05 STB_5V C84 100nF C0402 5FB1 120MHZ-500mA 1 2 C85 100nF C0402 STB_5V2 7RV6 PSA0402V05 R0402 7R79 PSA0402V05 R0402 C82 100nF C0402 USBB_DP 5CN3 11PIN-2.0-L-H-G SMD11_1.25 1 2 3 4 5 6 7 8 9 10 11 LEDR USB_WIFI_D- USB_WIFI_D+ USBB_DM IR_IN IR 7V3 PSA0402V05 内部技术资料，严禁外传！ 5V MDDR_1V5 VDDIO_IO3.3V C8 10uF/16V U11 TPS562200 BS 6 IN 3 SW 2 FB 4 EN 5 GND 1 C56 100nF/16V C32 100nF/16V R106 47K C156 22uF/6.3V C189 22nF/25V L11 2.2uH/3A C192 10uF/16V C258 22uF/6.3V C264 22uF/6.3V C263 100nF/16V R159 10K_1% R161 10K_1% 靠 近 DC-DC Vout=0.765*(1+R1/R2)=1.53v + CA3 100uF/16V/NC 2A R2 R1 3U1 K4B2G1646Q-BCMA DDR_96PIN VDDQ A1 DQ13 A2 DQ15 A3 DQ12 A7 VDDQ A8 VSS A9 VSSQ B1 VDD B2 VSS B3 UDQS B7 DQ14 B8 VSSQ B9 VDDQ C1 DQ11 C2 DQ9 C3 UDQS C7 DQ10 C8 VDDQ C9 VSSQ D1 VDDQ D2 UDM D3 DQ8 D7 VSSQ D8 VDD D9 VSS E1 A6 R8 DQ0 E3 LDM E7 VSSQ E8 VDDQ E9 VDDQ F1 DQ2 F2 LDQS F3 DQ1 F7 DQ3 F8 VSSQ F9 VSSQ G1 DQ6 G2 LDQS G3 VDD G7 VSS G8 VSSQ G9 Vref 0 H1 VDDQ H2 DQ4 H3 DQ7 H7 DQ5 H8 VDDQ H9 NC J1 VSS J2 RAS J3 CK J7 VSS J8 VSS M9 VDD K2 CAS K3 CK K7 VDD K8 CKE K9 NC L1 CS L2 WE L3 A10/AP L7 ZQ L8 BA0 M2 BA2 M3 NC M7 Vref 1 M8 NC J9 VDD N1 A3 N2 A0 N3 A12/BC N7 BA1 N8 A5 P2 A2 P3 A1 P7 A4 P8 VSS P9 VDD R1 A7 R2 VSSQ E2 A9 R3 A11 R7 ODT K1 NC L9 VSS M1 VDD N9 VSS P1 VDD R9 VSS T1 RESET T2 A13 T3 A14 T7 A8 T8 VSS T9 BDDR_DQS3 BDDR_DM3 BDDR_DQS_n_3 3R7 1K_1% R0402 3R10 240R_1% R0402 3R14 NC/10K R0402 3C2 0.1uF C0402 3R6 1K_1% R0402 3C5 0.1uF C0402 3C54 10uF_6.3V C0603 3C80 NC/0.1uF C0402 BDDR_DQ7 BDDR_DQ0 BDDR_DQ6 BDDR_DQ1 BDDR_DQ4 ADDR_DQ27 BDDR_DQ5 3C6 0.1uF C0402 3R11 240R_1% R0402 3R15 NC/150R R0402 3C58 0.1uF C0402 3C55 10uF_6.3V C0603 3R22 240R_1% R0402 3C59 0.1uF C0402 ADDR_DQ3 ADDR_DQ5 ADDR_DQ11 3C60 0.1uF C0402 3C51 0.1uF C0402 3R19 1K_1% R0402 BDDR_DQ20 BDDR_DQ22 BDDR_DQ21 BDDR_DQ23 3R20 1K_1% R0402 ADDR_CK0 ADDR_CK_n0 3U3 K4B2G1646Q-BCMA DDR_96PIN VDDQ A1 DQ13 A2 DQ15 A3 DQ12 A7 VDDQ A8 VSS A9 VSSQ B1 VDD B2 VSS B3 UDQS B7 DQ14 B8 VSSQ B9 VDDQ C1 DQ11 C2 DQ9 C3 UDQS C7 DQ10 C8 VDDQ C9 VSSQ D1 VDDQ D2 UDM D3 DQ8 D7 VSSQ D8 VDD D9 VSS E1 A6 R8 DQ0 E3 LDM E7 VSSQ E8 VDDQ E9 VDDQ F1 DQ2 F2 LDQS F3 DQ1 F7 DQ3 F8 VSSQ F9 VSSQ G1 DQ6 G2 LDQS G3 VDD G7 VSS G8 VSSQ G9 Vref 0 H1 VDDQ H2 DQ4 H3 DQ7 H7 DQ5 H8 VDDQ H9 NC J1 VSS J2 RAS J3 CK J7 VSS J8 VSS M9 VDD K2 CAS K3 CK K7 VDD K8 CKE K9 NC L1 CS L2 WE L3 A10/AP L7 ZQ L8 BA0 M2 BA2 M3 NC M7 Vref 1 M8 NC J9 VDD N1 A3 N2 A0 N3 A12/BC N7 BA1 N8 A5 P2 A2 P3 A1 P7 A4 P8 VSS P9 VDD R1 A7 R2 VSSQ E2 A9 R3 A11 R7 ODT K1 NC L9 VSS M1 VDD N9 VSS P1 VDD R9 VSS T1 RESET T2 A13 T3 A14 T7 A8 T8 VSS T9 3C3 10uF_6.3V C0603 ADDR_DQ23 ADDR_DQ20 ADDR_DQ17 3R2 NC/150R R0402 3C7 0.1uF C0402 3R21 240R_1% R0402 3C8 0.1uF C0402 ADDR_CK0 ADDR_CK_n0 ADDR_A1 ADDR_A7 ADDR_A10 ADDR_BA1 ADDR_BA0 ADDR_BA2 BDDR_DQ19 BDDR_DQ16 3U2 K4B2G1646Q-BCMA DDR_96PIN VDDQ A1 DQ13 A2 DQ15 A3 DQ12 A7 VDDQ A8 VSS A9 VSSQ B1 VDD B2 VSS B3 UDQS B7 DQ14 B8 VSSQ B9 VDDQ C1 DQ11 C2 DQ9 C3 UDQS C7 DQ10 C8 VDDQ C9 VSSQ D1 VDDQ D2 UDM D3 DQ8 D7 VSSQ D8 VDD D9 VSS E1 A6 R8 DQ0 E3 LDM E7 VSSQ E8 VDDQ E9 VDDQ F1 DQ2 F2 LDQS F3 DQ1 F7 DQ3 F8 VSSQ F9 VSSQ G1 DQ6 G2 LDQS G3 VDD G7 VSS G8 VSSQ G9 Vref 0 H1 VDDQ H2 DQ4 H3 DQ7 H7 DQ5 H8 VDDQ H9 NC J1 VSS J2 RAS J3 CK J7 VSS J8 VSS M9 VDD K2 CAS K3 CK K7 VDD K8 CKE K9 NC L1 CS L2 WE L3 A10/AP L7 ZQ L8 BA0 M2 BA2 M3 NC M7 Vref 1 M8 NC J9 VDD N1 A3 N2 A0 N3 A12/BC N7 BA1 N8 A5 P2 A2 P3 A1 P7 A4 P8 VSS P9 VDD R1 A7 R2 VSSQ E2 A9 R3 A11 R7 ODT K1 NC L9 VSS M1 VDD N9 VSS P1 VDD R9 VSS T1 RESET T2 A13 T3 A14 T7 A8 T8 VSS T9 ADDR_CKE0 ADDR_A8 ADDR_A5 ADDR_A4 ADDR_A12 ADDR_A3 BDDR_DQ18 ADDR_A6 ADDR_A11 ADDR_A13 ADDR_A0 ADDR_A2 BDDR_DQ17 ADDR_A14 ADDR_A15 ADDR_A9 BDDR_CK_n0 BDDR_CK0 DDR_RESET 3R1 NC/10K R0402 3C57 0.1uF C0402 MDDR_1V5 VREF0.75VA1 MDDR_1V5 MDDR_1V5 VREF0.75VA1 MDDR_1V5 VREF0.75VB1 MDDR_1V5 VREF0.75VA1 MDDR_1V5 VREF0.75VB1 MDDR_1V5 VREF0.75VB1 MDDR_1V5 DDR_RESET ADDR_DQS_n_2 ADDR_DQS2 ADDR_DM2 DDR_RESET ADDR_DM3 ADDR_DQS3 ADDR_DQS_n_3 3C30 10uF_6.3V C0603 ADDR_A15 ADDR_CKE0 3C48 10uF_6.3V C0603 BDDR_A15 BDDR_RAS_n BDDR_CAS_n BDDR_WE_n BDDR_CS0_n BDDR_ODT0 3C46 10uF_6.3V C0603 ADDR_DQ28 ADDR_DQ25 ADDR_DQ24 ADDR_DQ30 ADDR_DQS1 ADDR_DQS_n_1 ADDR_DQ31 ADDR_DQ29 ADDR_DM1 ADDR_DQ4 ADDR_DQ0 ADDR_DQ6 ADDR_DQ2 3C40 10uF_6.3V C0603 BDDR_DQS_n_2 BDDR_DQS2 BDDR_DM2 DDR_RESET BDDR_CK0 BDDR_CK_n0 3C81 NC/0.1uF C0402 ADDR_CS0_n ADDR_ODT0 ADDR_RAS_n ADDR_CAS_n ADDR_WE_n BDDR_DQ26 DDR_RESET BDDR_DQ8 BDDR_DQ13 BDDR_DQ14 BDDR_DQ15 BDDR_DQ10 BDDR_DQ9 BDDR_DQ11 BDDR_DQ12 BDDR_CKE0 BDDR_CAS_n BDDR_WE_n BDDR_DQ2 BDDR_CS0_n BDDR_ODT0 BDDR_RAS_n ADDR_CK BDDR_BA2 BDDR_A3 BDDR_A1 BDDR_A7 BDDR_A10 BDDR_BA1 BDDR_BA0 BDDR_A2 BDDR_A8 BDDR_A5 BDDR_A4 BDDR_A12 BDDR_A9 BDDR_A6 BDDR_A11 BDDR_A13 BDDR_A0 BDDR_A14 BDDR_A15 BDDR_CKE0 BDDR_CK_n BDDR_CK DDR_RESET BDDR_DM1 BDDR_DQS1 BDDR_DQS_n_1 BDDR_DQ28 BDDR_DQ25 BDDR_DQ24 BDDR_DQ30 BDDR_DQ31 BDDR_DQ29 ADDR_BA2 ADDR_A1 ADDR_A7 ADDR_A10 ADDR_BA1 ADDR_BA0 ADDR_A2 ADDR_A8 ADDR_A5 ADDR_A4 ADDR_A12 ADDR_A3 ADDR_DQ8 ADDR_A9 ADDR_A6 ADDR_A11 ADDR_A13 ADDR_A0 ADDR_DQ14 ADDR_DQ9 ADDR_A14 ADDR_DQ15 ADDR_DQ13 ADDR_DQ12 ADDR_CK0 ADDR_CK_n0 ADDR_DQ26 BDDR_DQS0 BDDR_DM0 BDDR_DQS_n_0 ADDR_RAS_n ADDR_CAS_n ADDR_WE_n ADDR_CS0_n ADDR_ODT0 BDDR_A7 BDDR_A10 BDDR_BA1 BDDR_BA0 BDDR_BA2 BDDR_A8 BDDR_A5 BDDR_A4 BDDR_A12 BDDR_A3 BDDR_A1 BDDR_A6 BDDR_A11 BDDR_A13 BDDR_A0 BDDR_A2 BDDR_A14 BDDR_A9 BDDR_DQ27 ADDR_DQS0 ADDR_DM0 ADDR_DQS_n_0 ADDR_CK_n ADDR_DQ1 ADDR_DQ7 ADDR_DQ10 BDDR_DQ3 BDDR_CK0 BDDR_CK_n0 ADDR_DQ21 ADDR_DQ22 3C1 10uF_6.3V C0603 ADDR_DQ19 ADDR_DQ18 ADDR_DQ16 3U4 K4B2G1646Q-BCMA DDR_96PIN VDDQ A1 DQ13 A2 DQ15 A3 DQ12 A7 VDDQ A8 VSS A9 VSSQ B1 VDD B2 VSS B3 UDQS B7 DQ14 B8 VSSQ B9 VDDQ C1 DQ11 C2 DQ9 C3 UDQS C7 DQ10 C8 VDDQ C9 VSSQ D1 VDDQ D2 UDM D3 DQ8 D7 VSSQ D8 VDD D9 VSS E1 A6 R8 DQ0 E3 LDM E7 VSSQ E8 VDDQ E9 VDDQ F1 DQ2 F2 LDQS F3 DQ1 F7 DQ3 F8 VSSQ F9 VSSQ G1 DQ6 G2 LDQS G3 VDD G7 VSS G8 VSSQ G9 Vref 0 H1 VDDQ H2 DQ4 H3 DQ7 H7 DQ5 H8 VDDQ H9 NC J1 VSS J2 RAS J3 CK J7 VSS J8 VSS M9 VDD K2 CAS K3 CK K7 VDD K8 CKE K9 NC L1 CS L2 WE L3 A10/AP L7 ZQ L8 BA0 M2 BA2 M3 NC M7 Vref 1 M8 NC J9 VDD N1 A3 N2 A0 N3 A12/BC N7 BA1 N8 A5 P2 A2 P3 A1 P7 A4 P8 VSS P9 VDD R1 A7 R2 VSSQ E2 A9 R3 A11 R7 ODT K1 NC L9 VSS M1 VDD N9 VSS P1 VDD R9 VSS T1 RESET T2 A13 T3 A14 T7 A8 T8 VSS T9 内部技术资料，严禁外传！ 7、接口部分 （1）AV信号 AV输入对地75欧姆，如出现故障，直流测量阻值不对可能是主芯片有故障。 （2）AV信号输出电路 该机 AV/TV 视频信号经主芯片 T866 处理后输出直接给到 AV2 输出。 AV_INR CVBS_IN AV_INL L R V 7JA1 RCA3X1 2 5 6 1 3 4 AV_INL 7V15 PSA0402V05 R0402 7R37 20K R0402 7R40 NC/75R_1% R0402 7C10 nc/22pF C0402 7R35 0R R0402 7R36 20K R0402 7C3 220pF C0402 7V13 PSA0402V05 R0402 7C11 nc/10pF C0402 7V14 PSA0402V05 R0402 7C9 nc/10pF C0402 7R38 10K R0402 7C4 220pF C0402 7R39 10K R0402 CVBS_IN 75欧姆在966端。 AV_INR 7V19 PSA0402V05 R0402 5R6 47R R0402 5R5 47R R0402 UART_TX UART_RX CVBS_OUT 7C33 22pF C0402 7C35 100pF C0402 7R68 NC/75R_1% R0402 7R69 nc/75R_1% R0402 7C34 100pF C0402 7L2 1.8uH L0603 7V1 PSA0402V05 R0402 CVBS_OUT 5R4 4.7K R0402 5R3 4.7K R0402 3V3_STB UART_T111TX VIDEO_OUT J20 AVOUT 1 1 2 2 3 3 4 4 5 5 6 6 7 7 UART_TX UART_RX 7V2 PSA0402V05 R0402 UART_T111RX 2016.7.11 unmount 内部技术资料，严禁外传！ （3）HDMI信号电路 本方案有 2 路 HDMI。每一路 HDMI 端子有 3 对数字信号和 1 对时钟信号，电压差分的 TDMS 格式的信号， 图像信号与伴音信号均采用此种数字编码方式传送，具有抗干扰强，传送速度快等特点，所有信号都输入 主芯片，他们的对地电阻基本相同，如出现工作时测量对地电阻不相同，可判定是信号通道有问题。 本机 QH5 是热插热拔控制，当插拔 HDMI 插头时主芯片输出控制电平送到 QH5 基极，实现热插热拔控制。 15 脚和 16 脚为 IIC 总线。 （4）USB信号电路 本机有一路USB3.0，2路USB2.0，为正负差分信号，支持4K解码， USB信号分别经过2.2欧姆电阻送到 主芯片 ，USB因传输速度较快，无法用万用表测量，可用带宽较高的示波器测试波形。 维修备注：USB 不识别可以检查保险丝是否烧坏，或者检查 USB hub 是复位是否异常 5R51 NC/1K HDMI_ARCTP 5R60 NC/1K R1_5V 5R2 47K R0402 5R8 1K R0402 5R9 49.9R_1% R0402 5R21 47K R0402 5JA1 HDMI-HS-1 HHF-14B000-2SA-H-D-HDMI 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 22 21 20 23 5R58 100R R0402 R1_DDC_SCL R1_DDC_SDA 5R57 100R R0402 5D2 PSA0402V05 R0402 5R22 1K R0402 5R23 NC/100K R0402 HDMI1_DDC_SCL 5D7 PSA0402V05 R0402 HDMI_ARCTN 100ohm Strip Layout HDMI1_DDC_SDA R1_HPD R1_RX2- HDMI1_PWR R1_RX1- R1_RX2+ R1_RX0+ R1_RX1+ HPD2 R1_RXC+ R1_RXC- R1_RX0- HPD1 R1_CEC HDMI1_PWR1 5D8 PSA0402V05 R0402 HDMI1_input_A 5D1 PSA0402V05 R0402 HPD1 5R52 100R R0402 HPD-CTL HPD3 5R36 47K R0402 5R50 NC/1K 2C2 100nF 2Q4 WPM3401 G 1 S 2 D 3 5VHPD 2R39 100K 5V 2R30 100K 2C16 100nF 2C3 1uF USBA_DP USBA_DM 7R8 PSA0402V05 R0402 7CN3 USB-042M-002DP USB1-HD-2 1 3 2 4 5 6 7C5 NC/220uF_6.3V CD110D63L12 7C6 100nF C0402 7R9 PSA0402V05 R0402 注：USBA必须保持外部接口 USB_5V 内部技术资料，严禁外传！ R632 0R R633 0R HUBC_DP HUBC_DM BOM已标示USB HUB NS/NC标示用HUB也不贴。 7CN4 USB-042M-002DP USB1-HD-2 1 3 2 4 5 6 7RV1 PSA0402V05 R0402 7C39 220uF_6.3V CD110D63L12 7C40 100nF C0402 7R12 PSA0402V05 R0402 USB_5V HUBC_DM HUBC_DP R565 NS/1K X2 RESET C614 NS/22pF C615 NS/22pF Y2 NS/12.000MHz X1 X2 X1 HUB_Reset R628 NS/0R R629 NS/0R R559 NS/680R/1% R558 NS/10K C697 NS/100nF/16V R560 NS/47K HUB_AVDD HUB_VDD R562 NS/NC/47K L213 NS/FB C698 NS/100nF L215NS/FB R564 NS/47K HUB_DP0 R563 NS/10K R22 NS/0R GL852G(QFN-28) U49 DM2 6 DP2 7 RREF 8 X1 10 X2 11 DM3 12 DP3 13 DM4 15 DP4 16 RESET# 17 TEST/SCL 18 DVDD 21 DP1 4 DM1 3 DM0 1 OVCUR2# 24 SDA 26 PGANG 23 EPD 29 V33 28 V5 27 OVCUR1# 25 DP0 2 PSELF 22 OVCUR3# 20 AVDD 9 AVDD 14 AVDD 5 OVCUR4# 19 USB_DP+ C195 NS/100nF 1 2 C263 NS/10uF_6.3V 1 2 USB_DM- C177 NS/100nF 1 2 HUB_VDD HUB_AVDD C196 NS/100nF 1 2 C178 NS/100nF 1 2 USB_WIFI_DM USB_WIFI_DP R567 NS/0R R566 NS/NC/0R HUB_AVDD HUB_DM0 RESET HUB_VDD HUB_AVDD HUB_AVDD R630 0R R631 0R USB_DM- 3V3_BD USB_DP+ For new IC 内部技术资料，严禁外传！ （5）卡拉OK电路 卡拉OK信号经过运放后将信号送到9U1 AD转换变成I2S信号送给T966 2R1 33R R0402 D5 NC 1 2 Wire-Audio-L MUX-L/R CM14 1n CM13 2.2u CM12 NC/2. 2n RM13 10K CM5 0. 1u VREF1 RM18 5.1k CM20 1nF J2 H_2.0_3 1 2 3 CM21 1uF Wire-Audio-L U50B LMV612MAX 5 6 7 P1 CK3-6.35-4 1 1 2 2 4 4 P2 CK3-6.35-4 1 1 2 2 4 4 RM7 33R MUX-L/R D2 BAV99 3 1 2 CM11 0. 1u VREF1 CM7 0.1uF D3 BAV99 3 1 2 MUX-L/R CM10 1n CM8 NC/2. 2n CM9 2.2u RM8 10K D4 NC 1 2 RM6 10K RM9 10K CM4 1n RM1 47K + CM6 100uF/16V CM1 27p RM2 100K CM3 2.2u U50A LMV612MAX 3 2 1 8 4 CM2 NC/2. 2n RM5 10K RM4 10K RM3 10K +5V_kalaok D6 NC 1 2 +5V_kalaok Wire-Audio-R RM15 4.7k RM14 12k D7 NC 1 2 Wire-Audio-R MUX-L/R CM17 1n CM15 NC/2. 2n CM16 2.2u RM17 10K RM11 4.7k RM10 12k KALAOK-L KALAOK-R +5V_kalaok MIC-L CM23 0. 1uF + CM22 100uF/16V GND AGND VCC_5V C393 10uF/16V 内部技术资料，严禁外传！ KALAOK-R 新增 9C23 1uF_6.3V C0402 新增 9C19 100nF C0402 GND 9R16 2.2K R0402 9C20 100nF C0402 RMII (10/100Mbps) 9R17 2.2K R0402 I2C_SDA_B [4] 9C8 1uF_6.3V C0402 GND GND 注:P220采用差分时钟源寄存器设置 差clk: [0x78]=0x00 外部25MHZ:[0x78]=0x06 YES NO NO 1M YES NO Exteranl 25MHZ YES 9C26 18pF YES YES 9C20 100nF 9C19 100nF 9R3 1M 9R2 100R 9R4 1M 9Y1 25MHZ YES 9C27 18pF ETH_VCC33 NO 100R NO YES YES 24Mhz From CPU NO 9C11 1uF_6.3V C0402 9C15 1uF_6.3V C0402 I2C_SCK_B [4] 9R6 56R_1% R0402 ETH_VCC33 9C12 4.7uF_6.3V C0402 9R9 56R_1% R0402 分别单独就近接地 RMII_RXERR [4] Audio5V I2S_LRCLK [5] 9R10 22R R0402 I2S_OUT [5] RXP I2S_IN [5] SARADC_OUT [5] 9C14 0.1uF C0402 I2S_MCLK [5] 9R5 0R R0603 电阻靠近CPU端摆放 5V 9C1 1uF_6.3V C0402 OSC_BUFOUT [5] 9C16 NC/10pF C0402 ETH_VCC33 VDDIO_IO3.3V 9R19 22R R0402 9B1 100MHz220ohm FB0603 1 2 9R20 22R R0402 两边包地走线，9C35靠近芯片摆放 9R11 4.7K R0402 9C13 1uF_6.3V C0402 9R23 22R R0402 GND 9R24 22R R0402 GND LINER_IN [5] GND GND 9R25 22R R0402 I2S_SCLK [5] 9R12 22R R0402 9R13 22R R0402 Audio5V GND RXN LINEL_IN [5] 9U1 AML_P220 QFN48_0P4MM RXD1 1 RXD0 2 RXEN 3 MDIO 4 MDC 5 DIDD18 6 REFCLK 7 TXEN 8 TXD0 9 TXD1 10 SDA 11 SCL 12 I2SIN 13 I2SOUT 14 LRCLK 15 BCLK 16 MCLK 17 OSCINN/XATOUT 18 /XATIN 19 DVDD33 20 RXN 21 RXP 22 TXN 23 TXP 24 ETHACT 25 ETHLIN 26 ATP 27 EXRES 28 REFC 29 ETHVDD 30 VSYS5 31 AVDD18 32 LOLN 33 LOLP 34 LORP 35 LORN 36 REFN 37 REFP 38 VMID 39 AIR4 40 AIR3 41 AIR2 42 AIR1 43 AIL1 44 AIL2 45 AIL3 46 AIL4 47 IRQ 48 EGND 49 9C22 1uF_6.3V C0402 KALAOK-L GND TXP [5] TXN [5] GND 9C10 4.7uF_6.3V C0402 9R1 nc/200R R0402 9R32 56R_1% R0402 9R30 22R R0402 9C17 0.1uF C0402 RXP [5] RXN [5] 9C26 nc/18pF_5%_NP0 C0402 9R2 100R R0402 9R28 22R R0402 9C27 nc/18pF_5%_NP0 C0402 9C9 4.7uF_6.3V C0402 9C39 10uF_6.3V C0603 9C4 22uF_6.3V C0805 9C18 0.1uF C0402 9R3 100R/1M R0402 9C2 10uF_6.3V C0603 9R18 1.5K R0402 9C33 0.1uF C0402 9R35 22R R0402 9C7 nc/1uF_6.3V C0402 9R31 22R R0402 9R33 22R R0402 9R34 22R R0402 9R56 56R_1% R0402 9B4 100MHz220ohm FB0603 1 2 9R22 22R R0402 ETH_VCC33 9C5 4.7uF_6.3V C0402 9C35 NC C0402 9R4 1M R0402 9R8 22R R0402 9C21 0.1uF C0402 9R21 1.8K_1% R0402 GND GND GND GND TXP TXN 9Y1 NC/25MHz_CL12pF_20ppm Y-SMD4P3225 1 1 2 2 3 3 4 4 GND ETH_VCC33 RMII_TXD0 [4] RMII_TXEN [4] ETH_VCC33 RMII_RXD0 [4] RMII_RXD1 [4] RMII_TXD1 [4] RMII_MDC [4] RMII_RXDV [4] RMII_CLK50 [4] RMII_MDIO [4] 2016.6.6 内部技术资料，严禁外传！ （6）T111机芯与屏控制板信号插座信号说明 T111 支持 4K 屏，采用 Vx1 标准接口。 Vx1 的 44-51pin 为屏 12 供电脚，J12 为预留供电脚，默认 NC 4R22 NS/47RR0402 注：接LVDS屏时，全部更换为0R电阻 V_SYNC 4R23 NS/47RR0402 SCN_EN LG-PWMOUT A3_P 4R13 0R SPI_SS2 LG-GMODE0 LG-GMODE1 LD_MOSI 2D/3D 4C21 NS/nc/10pF C0402 local-dimming可 以 改 成 小 封 装 LVDS_SEL panel_SCL B1_N 4C1 100nF C0402 4R26 NS/47RR0402 panel_SDA LD_EN 4CN1 SMD_connector_51pin_D0.5 FBC51H_PT05SA 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 47 47 48 48 49 49 50 50 51 51 GND 52 53 GND 60 60 61 GND 54 GND 55 GND 56 GND 57 GND 58 GND 59 GND A3_N 4R24 NC/0R LD_EN2 4C22 NS/nc/10pF C0402 LG-G+EN 4C2 100nF C0402 A3_P L/R_OUT 4R11 nc/0R A4_P 4R25 NS/nc/0R R0402 LD_EN2 SPI_SS3 LOCKN_OUT L/R_IN SCN_EN 4C3 100nF C0402 A4_N LG-8BIT LD_EN2 4C4 100nF C0402 A4_P HTPDN LD_CLK 4R17 NS/47RR0402 4C23 NS/nc/10pF C0402 新插座定义不用 HVBX1_7P LG-2DIV HVBX1_7N LG-PWMIN 4C5 100nF C0402 4C6 100nF C0402 B0_N B0_P 4C7 100nF C0402 4C8 100nF C0402 B1_P LD_MOSO 4R18 NS/47RR0402 4CN2 NS/10pin_2mm SMD10_1.25 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 HVBX1_2P HVBX1_1P HVBX1_0P HVBX1_3P HVBX1_3N HVBX1_4P HVBX1_6N HVBX1_2N HVBX1_4N HVBX1_5P HVBX1_1N HVBX1_0N HVBX1_6P HVBX1_5N 4C9 100nF C0402 4C10 100nF C0402 B2_P B2_N 4C12 100nF C0402 4C11 100nF C0402 BCLK_N BCLK_P 4R27 nc/0R 4C14 100nF C0402 4C13 100nF C0402 B3_N B3_P SPI_SS2 增加单独屏电座子兼容 J12 PH-5AL/NC 1 1 2 2 3 3 4 4 5 5 Vcc_panel 4R28 nc/0R 4C15 100nF C0402 A4_N A3_N 4C16 100nF C0402 B4_N B4_P L/R_IN panel_SDA panel_SCL 4R29 nc/0R 4R19 NS/47RR0402 L/R_OUT 4R30 nc/0R LD_CS B1_N B0_N LD_EN Bit_SEL1 LD_MOSO LD_FAULT LD_CLK LD_CS V_SYNC LD_MOSI 4R31 nc/0R B4_N B3_N BCLK_N B2_N 4R32 nc/0R Bit_SEL1 4R20 NS/47RR0402 B1_P B4_P B3_P BCLK_P B2_P B0_P 2D/3D Vcc_panel LD_FAULT 4R12 nc/0R 4R21 NS/47RR0402 HTPDN LOCKN_OUT 内部技术资料，严禁外传！ 8、开关机静音电路 本方案通过主芯片 mute 的方式进行静音 维修备注：如出现无伴音现象，应先排除喇叭和功放的问题后示波器查看 I2S 以及 I2C 通讯是否正常。 9、功放电路 伴音功放采用的集成块是采用 TI 的功放 TAS5766，该功放为高效率的 D 类放大，内部设有静音电路， 及过热，过载保护。 维修备注：关于功放出故障，表现出扬声器没有声音，首先要确保功放本身没有虚焊及连焊。其次再 分析是否是其他硬件原因，包括功放供电的 18V 要有、左右是否有输出、最后看一下 MCLK、SCLK 等是否正 常。 维修提示：关于功放出故障，表现出扬声器没有声音，首先要确保功放本身没有虚焊及连焊。其次再 分析是否是其他硬件原因，包括功放供电的 12V 要有、左右是否有输出、最后示波器量一下 MCLK、SCLK 等 是否正常。 内部技术资料，严禁外传！ 10、Tuner 射频 部分 本方案的高频调谐器为硅 tuner 与普通 CRT 彩电中的高频调谐器基本相同，他们不同的是本机采用中 频差分输出提高抗干扰能力，省去预中放电路和声表面滤波器，调谐器工作条件有 3.3V 电压，高放 AGC 电 压，SDA 和 SCL 总线信号，当 3.3V 电压，芯片内中频处理电路输出高放 AGC 电压，芯片内 CPU 通过 IIC 数 据总线与高频头进行数据交换，当有 TV 信号输入时，高频调谐器在总线信号控制下调谐器内部电路工作， 差分中频信号经（16）（17）脚输出送到高频滤波器输出，送到主芯片经内部中放电路模块处理。机芯块板 用的是 Re f 的 R840 硅调。如图： 2016.6.6 2016.6.6 AMP-Rout- LED_R 靠 近 电 感 靠 近 插 座 AMP-Lout- 兼 容 18V， 电 容 耐 压 值 /封 装 ， 电 感 功 率 。 9C4 22pF C0402 9C101 0.22uF/16V C0402 3V3_AMP 9C98 1UF/25V C0603 AMP-Rout+ 9R56 100K R0402 9C100 0.22uF/16V C0402 9C116 0.01uF/50V C0402 9R63 3.3R R0805 U29 TAS5766M-DCA BSNR 1 OUTNR 2 GND 3 OUTPR 4 BSPR 5 PVCC 6 PVCC 7 GVDD 8 GAIN/FSW 9 GND 10 INNR 11 INPR 12 DACR 13 AVDD 14 GND 15 SDA 16 SCL 17 GPIO1 18 GPIO2 19 ADR2 20 GPIO3 21 SCLK 22 LRCLK 25 ADR1 26 XSMT/UVP 27 LDOO 28 GND 29 DVDD 30 CPVDD 31 CAPP 32 GND 33 CAPM 34 VNEG 35 DACL 36 INPL 37 INNL 38 GND 39 /FAULT 40 AVCC 41 PVCC 42 PVCC 43 BSPL 44 OUTPL 45 GND 46 OUTNL 47 BSNL 48 BCLK 23 DIN 24 EPAD 49 9R61 3.3R R0805 9L9 4A/4.7uH_150M-LF CD8x8 1 2 9C91 0.22uF/25V C0603 9R57 10K/NC R0402 9C109 1UF/25V C0603 9C107 0.22UF/16V C0402 AMP-Lout+ 9C104 1UF/16V C0402 9R64 3.3R R0805 9C117 0.01uF/50V C0402 9C114 0.01uF/50V C0402 9C94 0.22uF/25V C0603 9R58 10K R0402 AMP_12/18V 9C105 1UF/16V C0402 9R59 10K/NC R0402 9R60 10K R0402 AMP-Rout- 9C108 0.22uF/16V C0402 9L10 4A/4.7uH_150M-LF CD8x8 1 2 9R55 20K R0402 9C103 1UF/16V C0402 9C99 1UF/16V C0402 AMP_12/18V AMP-SDA 9C110 0.68uF/50V C0805 9L11 4A/4.7uH_150M-LF CD8x8 1 2 3V3_AMP 9L12 4A/4.7uH_150M-LF CD8x8 1 2 3V3_AMP 9C111 0.68uF/50V C0805 9C95 0.22uF/25V C0603 AMP-Lout+ 9C112 0.68uF/50V C0805 AMP-SCL 9C113 0.68uF/50V C0805 3V3_AMP 3V3_AMP 9R69 10K R0402 9C93 0.22uF/25V C0603 9C106 1UF/16V C0402 9R62 3.3R R0805 9C115 0.01uF/50V C0402 AMP-Rout+ AMP-Rout- AMP-Lout- 9C102 1UF/16V C0402 3V3_AMP 9CN2 4PIN-2.54-L-H-G CON4_2.54MM 1 2 3 4 AMP-Lout+ AMP-Lout- + EC15 470uF/25V 9R1 10K R0402 9C1 22pF C0402 9C2 22pF C0402 + EC16 470uF/25V 9C3 22pF C0402 BCK MCK IISD0 LRCK D- D+ 5V GND RXN RXP DGND TXN TXP 8J1 NC/USB-3.0-AF USB-3.0-AF 1 2 3 4 9 8 7 5 6 10 11 AMP-Rout+ 6JA9 22.6×17.3×6-LHD SHIELD_17-22_6 1 3 2 4 IF_AGC1 6D7 AZ5725-01F ESD0402 1 2 6C74 nc/220pF C0402 I2C_SDA_A 注意：6R32 6C66 靠近主芯片摆放 IF_AGC 6R31 4.7K R0402 I2C_SCK_A [6] 6C55 8pF C0402 I2C_SCK_A 6C57 1.5pF C0402 6R17 0R R0402 6C76 4.7nF->0R C0402 6L9 NC/1R/SDCL1005CR18JTDF L0402 6L10 1.0K/GZ1005D102CTF L0402 6C61 8pF C0402 6L8 nc/SDCL1005CR27JTDF L0402 6R27 0R R0402 SDA_TU 3V3_TU I2C_SDA_A [6] 6R32 1.5K R0402 6C75 22nF C0402 3V3_TU 6C66 0.1uF C0402 6L7 nc/SDCL1005CR18JTDF L0402 IF_AGC1 6C54 4.7uF_6.3V C0402 RF_IN 6C77 0.1uF C0402 6JA3 ANT-IFP-030 ANT-IFP-030 1 3 2 6L3 SDCL1005C2N2STDFM01 L0402 SCL_TU DLIF_N1 SCL_TU 6C53 47pF C0402 6L2 1.0K/GZ1005D102CTF L0402 6C34 0.1uF C0402 75ohm Strip Layout 6C38 0.1uF C0402 6C81 1nF C0402 6C58 10uF_6.3V C0603 6C84 0.1uFC0402 6L6 SDCL1005CR18JTDF_180nH L0402 ADC_IF_AGC 6R33 1K R0402 SDA_TU 6C85 0.1uF C0402 6C86 330pF C0402 DLIF_N DLIF_P 6Y1 16MHz-±20PPM-20PF XTAL-S-13 1 2 6U5 R840 QFN24/0.5-3 RFIN 1 RFIN2 2 TF1 3 TF2 4 DECT1 5 SCL 6 SDA 7 AVDD 8 CP 9 DVSS 10 DVDD 11 XTAL_I 12 XTAL_O 13 VAGC2 14 VAGC 15 VON 16 VOP 17 AVDD 18 DET2 19 VBG 20 GPIO 21 TFL 22 TFH 23 AVDD 24 EPA 25 DLIF_P1 6R35 2.2K R0402 6FB2 100MHz220ohm FB0603 3V3_TU 6L4 1.0K/GZ1005D102CTF L0402 6L5 SDCL1005C68NJTDF_68nH L0402 IF_AGC 6R36 1.8K_1% R0402 3V3_TU 6C87 47pF C0402 6C40 0.1uF C0402 6C35 6800pF C0402 6C46 0.1uF C0402 6C33 100nF C0402 6R37 2.2K R0402 6R28 100R R0402 6R29 100R R0402 ADC_IF_AGC [6] 3V3_TU AFE_3.3V 内部技术资料，严禁外传！ 11、DTMB部分 T966内置DTMB功能，无需外部电路。 （二）、机芯板介绍 1、机芯板实物图接口介绍 产品图示附图 12V 供电插 座 2CN1 VB1 插 座 4CN1 遥控本控插 座 5CN3 喇叭线插座 9CN2 开发串口调 试插座 4J1 卡拉 OK 小 板输入插座 J2 同轴音频端 子 7JA4 CVBS OUT 及串口调试 端子 J20 AVIN 端 子 7JA1 网 络 端 子 7JA3 麦克风插座 P1，P2 USB2. 0 7CN4 USB2. 0 7CN3 USB2. 0 8J1 OSIF 接口 HDMI 5JA1 HDMI 5JA3 TV 6JA3 内部技术资料，严禁外传！ 下图为机芯板下出端子的俯视图： 下图为机芯板侧出端子视图： T966 机芯的侧端子 T111 机芯的侧端子 内部技术资料，严禁外传！ （三）、机芯常见故障维修流程图及维修方法 对于机芯板，首先，肉眼检查物料贴插的是否正确，是否有引脚虚焊或是连焊，排除这些人为因素后， 再确认板子硬件或软件的问题。对于硬件，首先电源要工作正常。5V No r m al 和 5VSt b 纹波要小于 100m V， VDDC、1. 5V、3. 3V、2. 5V 纹波要小于 50m V。 不开机故障检修思路 1、先判定故障是在主板还是在电源板 机芯板 CN1 的（7）脚输出的 5V—STB 为待机电压，（10）脚为机芯板送往电源的开待机电压。交流 上电后若 CN1 的（7）脚输出的 5V—STB（待机电压）无输出应当判定不开机故障在电源板上组件上；若 CN1 的（7）脚有 5V—STB，直流开机后若测得( 10) 脚电压不能由低电平变为高电平（此处高电平一般不低 于 2. 5V）则不开机故障在机芯板上。 2、对主板上的器件进行检查 一是查看主板上 IC 外观颜色是否异常，表面有无裂痕点，二是查看磁片电容及电解电容脚是否脱落、 表面是否鼓包或开裂，三是查看 AV; HDMI; VGA 等端口防静电元件有无炸裂等，四是测量主芯片引脚对地 电阻以此判断 TC 是否击穿、 3、强制打开电源板组件检查电源供电 为确认故障部位、可强制打开电源组件、机芯板的特点是电源组件控制输出只有 12V 输出电压送到主 板上各 DC/DC 块及三端稳压，工作时测机芯板的 VDDC，NOY MAI 电压及 FLASH，DDR 供电。 4、查主芯片的时钟振荡电路和复位电路 复位电路是保证主芯片正常工作的必备条件，检查复位电路时、主要是在开机瞬间测量复位脚电压、 能否从高电平逐渐降到低电平、检查时钟振荡电路时主要是测量晶振两的电压或波形、或对晶体进行代换。 5、检查不同集成块间是传输通道是否畅通 液晶电视各集成块间传输通道必须畅通，特别是 FLASH 块和用户存储器间的信息传输通道、检查对重 点查 FLASH 块， SPT 数字信号波形或电压是否在跳变、以此确认控制系统工作条件是否成立、断开调谐 总线跨接电阻以确认 I2C 总线上的负载是否存在故障、总线电压通常在 3V 左右. 6、对 FLASH 块程序进行刷新 FLASH 块内程序发生变化、也会引发不开机故障、对于 FLASH 块程序近行刷新可以排除因数据变化 引起的不开机、现在的平板电视大多数具有 USB 端口、基本上都开放的，用 USB 端口进行软件升级，当然 对于不能有正常待机过程的电视是无法通过 USB 端口进行软件刷新的、那只能用编程器给 FLASH 块写程 序、 7、更换芯片或主板 如果通过上述方法不能排除故障时，故障只有通过换主芯片 FLASH 存储器和用户存储器或主芯板排除 故障。 【维修案例】 1）、故障：不开机，指示灯亮 分析检修：测开机电压有高电平，但屏供电 12V 电压为 0，首先测机芯板上的各部分电压，总线电压都正常， 本着先软后硬的原则，软件升级或 FLASH 存储块，故障如故最后更换 U1 后，电视工作正常。 2）、故障：自动关机、死机、待机不开机 分析检修：测 12V，5V，3.3V，供电正常，机芯板主芯片，flash 供电正常 3.3V，（3）脚 1.5—2.5 抖动， 可能是 flash 芯片写保护状态，对 FLASH 存储块进行替换（注意、替换必须带数据的芯片）更换后有图像 但花屏，需升级处理。 内部技术资料，严禁外传！ 六、电源板原理及维修（电源模块经理） （一）、电源板原理图介 产品功能框图 EMI 的输入线路： {Value} D40 L N TS6K80 4 3 1 2 BD1 ACL ACN 221/251K C Y 1 2 1 TV R14561 V AR 1 2 1 T6.3AH 250V F1 1M R 1 0.47u /275V AC C X 2 0.13/2WS R5 1M R 2 1M R11 1M R12 R- R+ 2R2D20 2 1 NTC1 1u F,450V C 1 1000P F/1K V C 3 1000P F/1K V C 4 D 1 2 N C 8 N C 1 D 1 3 N C 4 D 2 7 D 2 6 N C 5 A O 4606 IC1 * R IV 15 * RIV 16 221/251K C Y 4 221/251K C Y 5 221/251K C Y 3 NC C Y 2 N C C Y 6 1 3 FL2A 4 2 FL2B 1 3 FL3A 4 2 FL3B 1 4 FL1A 3 2 FL1B 0.47u /275V AC C X 1 1 2 CN101 J101 J102 1M R 1A 1M R 2A PFC 功率矫正因数线路：矫正输入畸变，提高电网效率，PFC 采用 FA9551 临界导通模式，内置 ZCD 线 路检测，省掉了电感辅助绕组，降低成本。原理图如下： 内部技术资料，严禁外传！ 产品原理图： LLC部分 3CS910芯片 1N5408G D40 FA5591 IS 5 GND 6 OUT 7 VCC 8 FB 1 COMP 2 RT 3 RTZC 4 IC150 1K R154 20K R161 0.33UF/50V C150 0.01UF/50V C151 1UF/50V C155 75K R157 560K R160 0.01UF/50V C152 82K R158 1000PF/50V C153 1UF/50V C154 24K R159 MUR460 D41 VCC-PFC NC ZD150 1000PF/50V C156 R- 82uF,450V E1 L5RH3.5×6×0.8 FB41 B+ 82uF,450V E2 1UF/50V C158 VCC-PFC * RIV27 * RIV28 C157 1M R152 1M R153 1.5M R155 62K R151 BSS127 Q44 NC R162 {Value} R163 C159 1K R164 B+ TK13A60D Q43 100PF,1KV C41 47R R44 10K R45 36 R51 22V ZD41 1N4148W D43 4 L40D 5 L40E C42 设计 审核 批准 型号 专用号 标准化 万秀水 孟秋 SC08-J005 BL-DIM BL-ON/OFF PW-ON/OFF +12V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 CN2 CON-16PIN 33R R100C 1N4148W D100C 10K R101C B+ 100K R100 33R R103C 10R R104C 1N4148W D102C 10K R105C 2200PF/50V C100 T100 220uF/63V E900C NC R901C NC R902C VLEDIN TK16A60W Q100C 0.033uF/1KV C105C VCC NC C900C LTV-817B 4 3 IC102B 2M R111 2M R110 VSEN 1 VCC 2 FB 3 ADJ 4 CL 6 RC 7 PL 8 SB 9 VGH 16 VS 15 VB 14 NC 13 REG 12 VGL 11 GND 10 CSS 5 ST 18 NC 17 SSC3S910 IC100 WSSSC3S910 LTV-817B 4 3 IC101B NC R101 150R R102 {Value} R103 1000PF/50V C101 0.22UF/50V C102 NC D100 120KΩ R104 0.22uF,50V C103 1000PF/50V C104 47K R106 470pF,50V C105 27K R107 1UF/50V C106 0.1UF/50V C107 0.33UF/50V C108 RS1M D101 RS1M D102 ACL ACN 2R2 R102C UF1010G D101C 1UF/50V C109 10R R106C 0.1UF/50V C110 ES1J D31 VCC-PFC 1K R33 18V ZD30 510K R37 KTC1008Y Q30 2R2 R31 1N4148W D32 470u/25V E30 VCC NC R35 NC R36 NC ZD32 2M R34 2M R38 2M R34A B+ 2M R33A 47K R32A 470K R31A 1K R35A 1N4148W D33 AN431AN K K R R A A IC801 3.9K R30A LH8550QLT1G Q31 B LH8050QLT1G Q32 2K R39A 0.47UF/50V C30 NC R36A 5.6V ZD33 1000PF/50V C31 20K R37A {Value} R29A 1N4148W D36 47K R32B 1N4148W D35 LTV-817B 4 3 IC30B 0.01UF/50V C33 A2 A1 MBR2060C D201 A2 A1 MBR2060C D202 1uH L200 +12V_1 1N4148W D38 {Value} R32 100PF/1KV C104C IS IS 680pF,250VAC CY7 1N4148W D34 10uF/50V E31 1N4148W D37 100K R38A SB SB NCR32C 100K R112 2M R109 100PF,1KV C103C 100PF,1KV C102C 470u/25V E200 * RIV31 * RIV32 * RIV33 * RIV34 * RIV35 0R R108 NC D103C SHG5501C-107E 贾荣本 REG RC REG RC {Value} R114 NC R115 0.33UF/50V C111 2N7002 Q100 220K R116 LTV-817B 4 3 IC104B {Value} R110C NC D110C FB FB 220uF/63V E901C 2N7002 Q800 470K R809 1K R805 27V ZD803 20V ZD800 VLEDIN 0.1UF/50V C803 16V ZD802 +12V LTV-817B 1 2 IC101A 4.7K R815 1N4148W D800A 1N4148W D802 0.22uF,50V C802 {Value} R800 +12V_1 4.7K R804 2.2K R808 620R R811 AN431AN K K R R A A IC802 NC C801 4.7K R810 18K R801 NC R802 NC C800 LTV-817B 1 2 IC102A {Value} R803 VLEDIN 2N7002 Q801 470K R814 0.1UF/50V C804 10K R813 +12V LTV-817B 1 2 IC30A 4.7K R812 1N4148W D800 LTV-817B 1 2 IC104A NC ZD34 * RIV36 TK16A60W Q101C 104 C201 +12V 100K R212 R213 105 C203 MDD3752 Q202 R218 {Value} D203 LH8050QLT1G Q203 1K R214 104 C204 51K R216 4.7K R217 * * R218A PW-ON/OFF PW-ON/OFF +12V_2 +12V_2 +18V +5V 27V ZD804 {Value} D901C {Value} D903C 12V/5A 2N5551 Q900C 470K R906C * 0.01UF 50V C903C NC R903C 10K 2W R904C 10K 2W R905C VLEDIN +12V 470u/25V E201 470u/25V E202 470u/25V E203 470u/25V E204 120R R103A {Value} D904C 1 T100A 3 T100C 4 T100D 6 T100F 7 T100G 8 T100H 9 T100I 10 T100J 11 T100K 12 T100L 13 T100M 14 T100N 470u/25V E205 25-DB4862-X2P RC VCC1 VCC1 内部技术资料，严禁外传！ 原理图：背光驱动线路 产品原理图： 背光部分 NC C915 47R R926 33K 1% R912 VLEDIN 10R R920 1N4148 D900 10K R921 OVP 1.8M R924 10R 1% R917 0R47 1% R910 VLED+ 0R47 1% R911 3R3 R909 560K R919 GATE 2M 1% R923 150K 1% R908 UVLO 0.047UF 200V C914 100PF/50V C917 MDD4N25 Q901 1000P 50V C916 10K R922 6R81% R916 6R8 1% R913 3R31% R914 6R2 1% R915 3k R925 1K 1% R918 C913 DIMOUT ISENSE LED- BD9486F REG50 1 STB 2 OVP 3 UVLO 4 PWM 6 CP 7 ADIM 8 RT 9 VCC 16 CS 15 GATE 14 DIMOUT 13 GND 12 ISENSE 11 FB 10 SS 5 IC900 WSBD9486F 1UF/25V C900 {Value} R903 1UF/25V C904 10P/50V C903 47K R902 {Value} R905 BL-DIM 220P 50V C908 0.1UF/50V C902 0.1UF/50V C907 0.1UF/50V C906 {Value} R906 1UF/25V C905 BL-ON/OFF OVP UVLO REG50 REG50 150K 1% R901 220K 1% R904 1000P 50V C901 ISENSE DIMOUT GATE 10P/50V C910 1UF/25V C911 1UF/25V C912 0.01UF 50V C909 10R 1% R907 +12V VLED+ LED- 5.6V ZD900 5.6V ZD901 1 2 3 4 5 6 7 CN3 CON-7PIN 6R81% R913A 3R3 1% R914A FB24 100K R927 33R R928 220PF/1000V C918 220PF/1000V C919 33R R929 3R2 1% R930 3R3 1% R931 CUT:PIN2,3,7,8,9 5 T900E 6 T900F 4R71% R932 4R7 1% R933 {Value} D901 3R31% R932A 3R3 1% R933A STFQPF6N80C Q900 22uF/250V E900 220UF/250V E901 背光： 罗姆 BD9486 升压单通道背光方案。线路设置简单 FB22 +5V 10uH L500 1u/50V C500 10uF,25V E501 513 R500 333 R501 153 R503 Value C501 104/25V C503 VFB 2 VIN 8 EN 1 VREG5 3 SS 4 VBST 7 SW 6 GD 5 TPS54228 IC500 +12V_2 222 C504 NC C505 1U C507 104/25V C506 {Value} FB500 Value C502 +5V Value C509 Value C510 {Value} J500 104/25V C511 333 R502 47uF/50V E502 {Value} ZD500 1u/50V C500A 待机线路：TPS54228 为 TI 降压芯片，外围设置简单，内置 MOS，低功耗。 内部技术资料，严禁外传！ 产品实物图解析 EMI 线路 LLC 部分 PFC 线路 LED 背光线路 内部技术资料，严禁外传！ 拓扑工作原理解析 （二）、电源板实物图 （三）、电源板维修方法及维修流程图 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ LLC 拓扑： 保护线路说明 OVP 保护 2N7002 Q800 100k R809 1K R805 NC ZD803 NC ZD800 2.2UF/50V C803 15V ZD802 +12V LTV-817B 1 2 IC101A 4.7K R815 NC D800A 1N4148W D802 nc ZD804 注：过压时，IC101A 导通，芯片 RC 脚高电平大于 1.5V，触发芯片保护 内部技术资料，严禁外传！ 背光 电流设置 MDD4N25 Q901 1000P 50V C916 10K R922 6R81% R916 6R8 1% R913 3R31% R914 6R2 1% R915 3k R925 1K 1% R918 C913 DIMOUT ISENSE LED- 6R81% R913A 3R3 1% R914A 3R2 1% R930 3R3 1% R931 3R31% R932A 3R3 1% R933A Ocp 保护线路 1N4148W 10K 100K R100 33R R103C 10R R104C 1N4148W D102C 10K R105C 2200PF/50V C100 0.033uF/1KV C105C IC102B VSEN 1 VCC 2 FB 3 ADJ 4 CL 6 RC 7 PL 8 SB 9 VGH 16 VS 15 VB 14 NC 13 REG 12 VGL 11 GND 10 CSS 5 ST 18 NC 17 SSC3S910 IC100 WSSSC3S910 NC R101 150R R102 200R R103 1000PF/50V C101 0.22UF/50V C102 NC D100 120KΩ R104 0.22uF,50V C103 1000PF/50V C104 47K R106 2R2 R102C UF1010G D101C 1UF/50V C109 0.1UF/50V C110 100PF/1KV C104C IS IS SB 100PF,1KV C102C * RIV31 * RIV32 NC D103C REG RC FB TK16A60W Q101C 10R R103A 3 T100C 4 T100D RC 脚：过流检测脚 ，当系统过功率异常，该脚电压大于 1.5V 时，芯片进入过流保护， 当故障解除，系统恢复工作。 调光 MOS 电流检测电阻：ISENSE 参 考点评 0.421V 内部技术资料，严禁外传！ 维修检测建议：仅供参考 1：上电保险丝烧：初考虑电网异常外，主要测试电源板初级功率器件有无 SHORT 现象，例如：BD1 整 流桥，E1/E2 大电解，给模块线路初级 MOS 管等 2：输出电压异常：例 1：5V 待机异常，考虑 IC500 线路问题，比如输出电容短虑，芯片异常。例 2：遥 控无法控制，12V 开机就输出，考虑 Q202 短路或者 PS-ON 开关线路异常。例 3：12V 输出偏低。反馈 IC800 极有可能异常。 3：背光异常：例 1：背光一闪即灭。考虑背光触发 OVP 或者 OCP,再者可能是灯条开路。OCP:考虑升压 MOS 管 Q900 异常或 IC900 芯片异常。OVP:一般考虑芯片问题。 背光驱动线路 UVS/OVP/OCP 保护： NC C915 47R R926 33K 1% R912 VLEDIN 10R R920 1N4148 D900 10K R921 OVP 1.8M R924 0R47 1% R910 VLED+ 0R47 1% R911 3R3 R909 560K R919 GATE 2M 1% R923 150K 1% R908 UVLO 0.047UF 200V C914 100PF/50V C917 FB24 33R R928 220PF/1000V C918 220PF/1000V C919 33R R929 CUT:PIN2,3,7,8,9 5 T900E 6 T900F 4R71% R932 4R7 1% R933 {Value} D901 STFQPF6N80C Q900 22uF/250V E900 220UF/250V E901 欠压保护线路：当低于 UVS 脚参考电平低于 3V 时，进入欠 压保护，防止低压大电流烧毁线路 过呀保护线路：当低于 OVP 脚参考电平大于 3V 时，进入过压 保护，防止大压大电流烧毁线路及灯条 OCP:过流保护，参考点 评 0 4V 内部技术资料，严禁外传！ 检修流程： 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ 补充知识 内部技术资料，严禁外传！ 维修注意事项： 内部技术资料，严禁外传！ 易损件明细： 贴片三极管 Q32,Q800,Q203,Q80 1 07-LH8050-0BX LH8050QLT1G,1.5A, 50V,SOT-23 贴片三极管 Q31 07-LH8550-0BX LH8550QLT1G,-1.5A ,-50V,SOT-23 电压调整器 IC800 08-A431AN-STU AN431AN,SOT23 贴片 MOS 管 Q202 06-MD3752-0EX MDD3752,-43A,-40V ,TO-252 贴片 MOS 管 Q901 06-MD7N25-0EX MDD7N25,6.2A,250V ,TO-252 贴片集成电路 IC150 08-FA5591-N8U FA5591N,SOP-8 集成电路 IC900 08-B9486F-16U BD9486F,SOP16 集成电路 IC500 08-T54228-08U TPS54228DR,SOIC8 贴片集成电路 IC100 08-SC3910-18U SSC3S910,SOP18 贴片 MOS 管 Q44 06-BSS127-0EX BSS127,PG-SOT-23 MOS 管 Q43 06-T13A60-0CX TK13A60D,13A,600V ,TO-220F MOS 管 Q901 06-10A60D-0CX TK10A60D,10A,600V ,TO-220F 整流桥 BD1 05-KBJ406-H0X KBJ406,4A,600V,KB J 电解电容 E1,E2 15-GNF680D24-M132 RE,68uF,450V,± 20%,13.0*50,引脚 间距 5mm 快恢复二极管 D41 05-MUR460-F0X MUR460,4A,600V,DO -201 快恢复二极管 D901C,D903C 04-ER3043-FTX ER304,3A,400V,DO- 201AD
