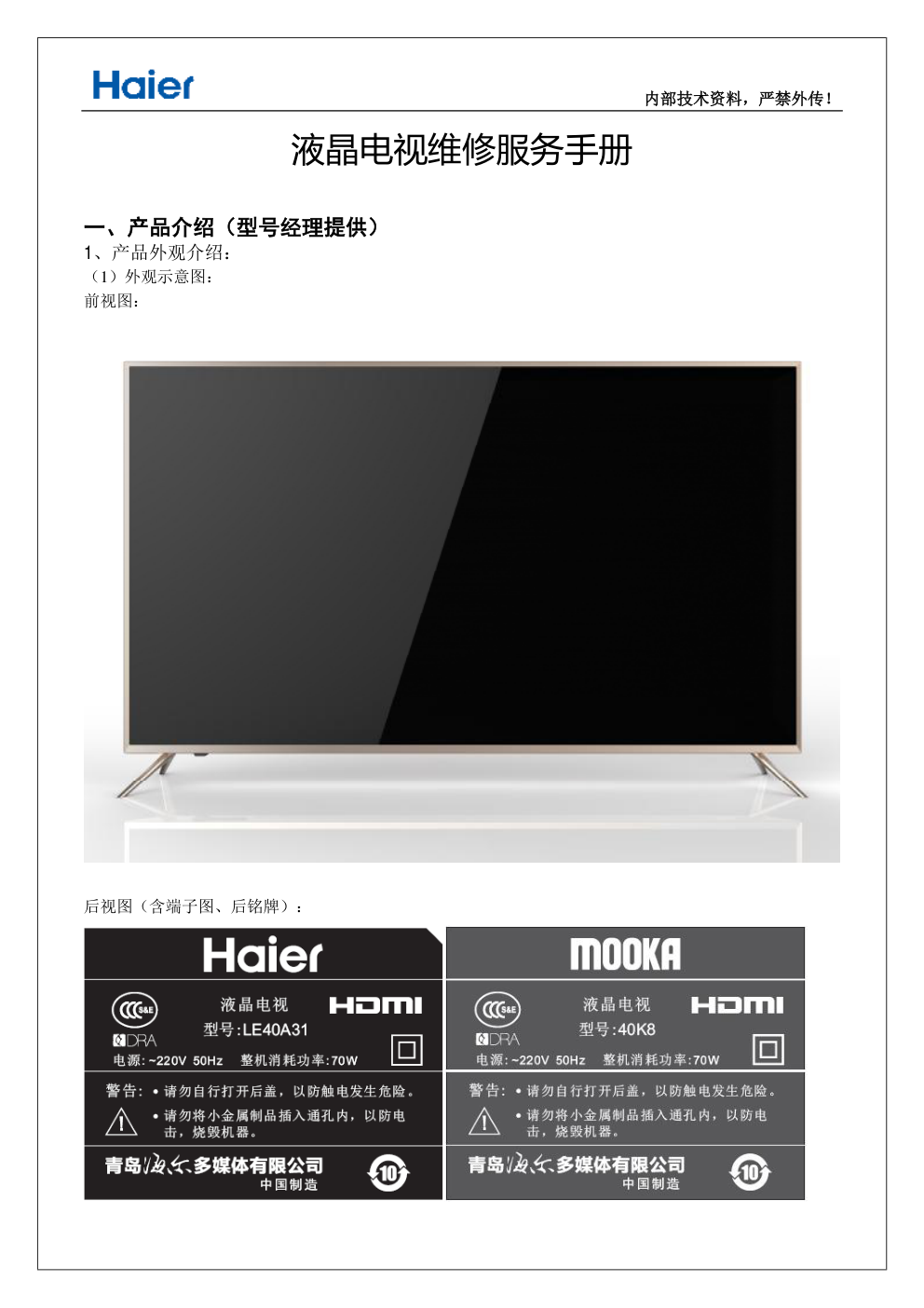

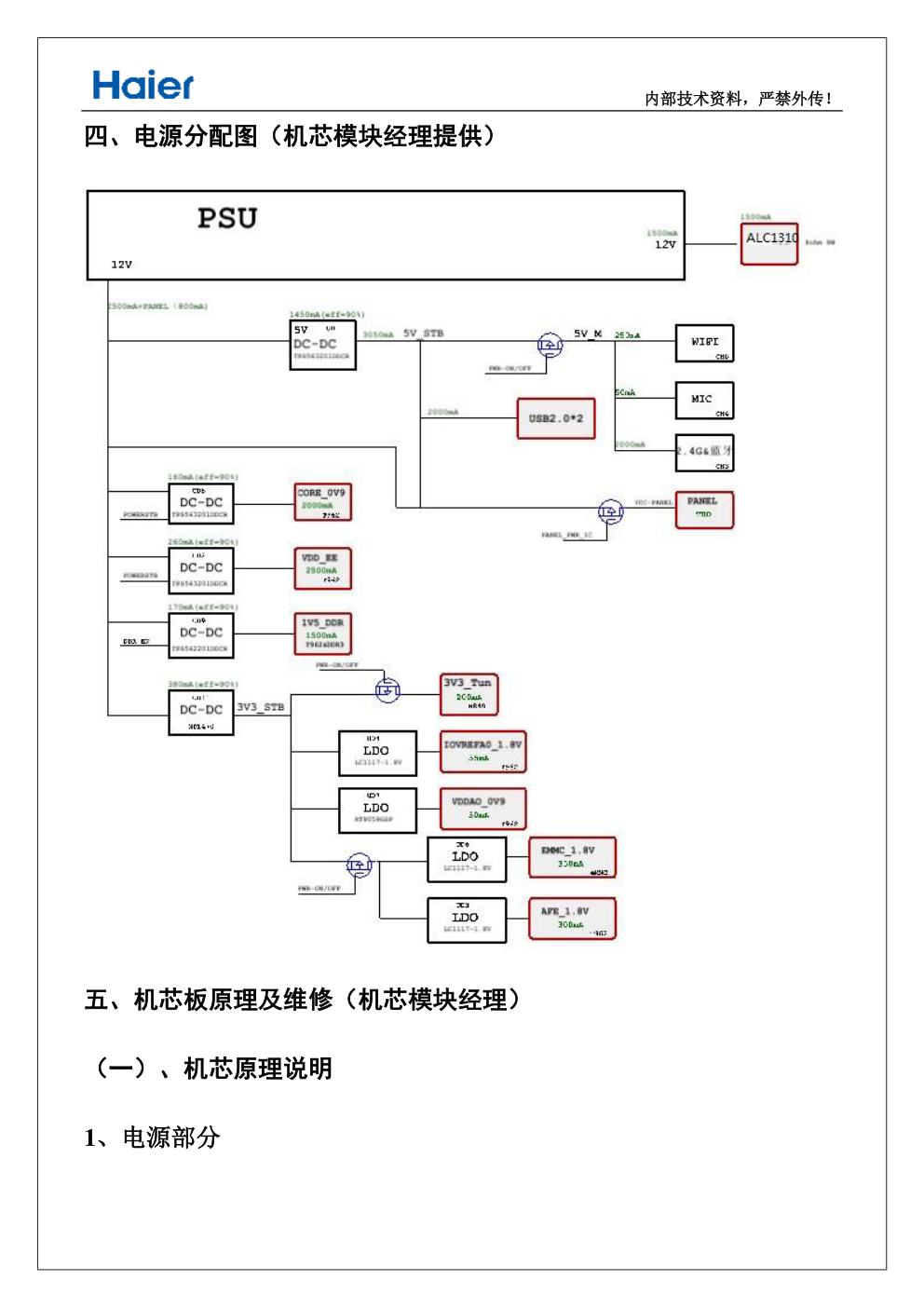

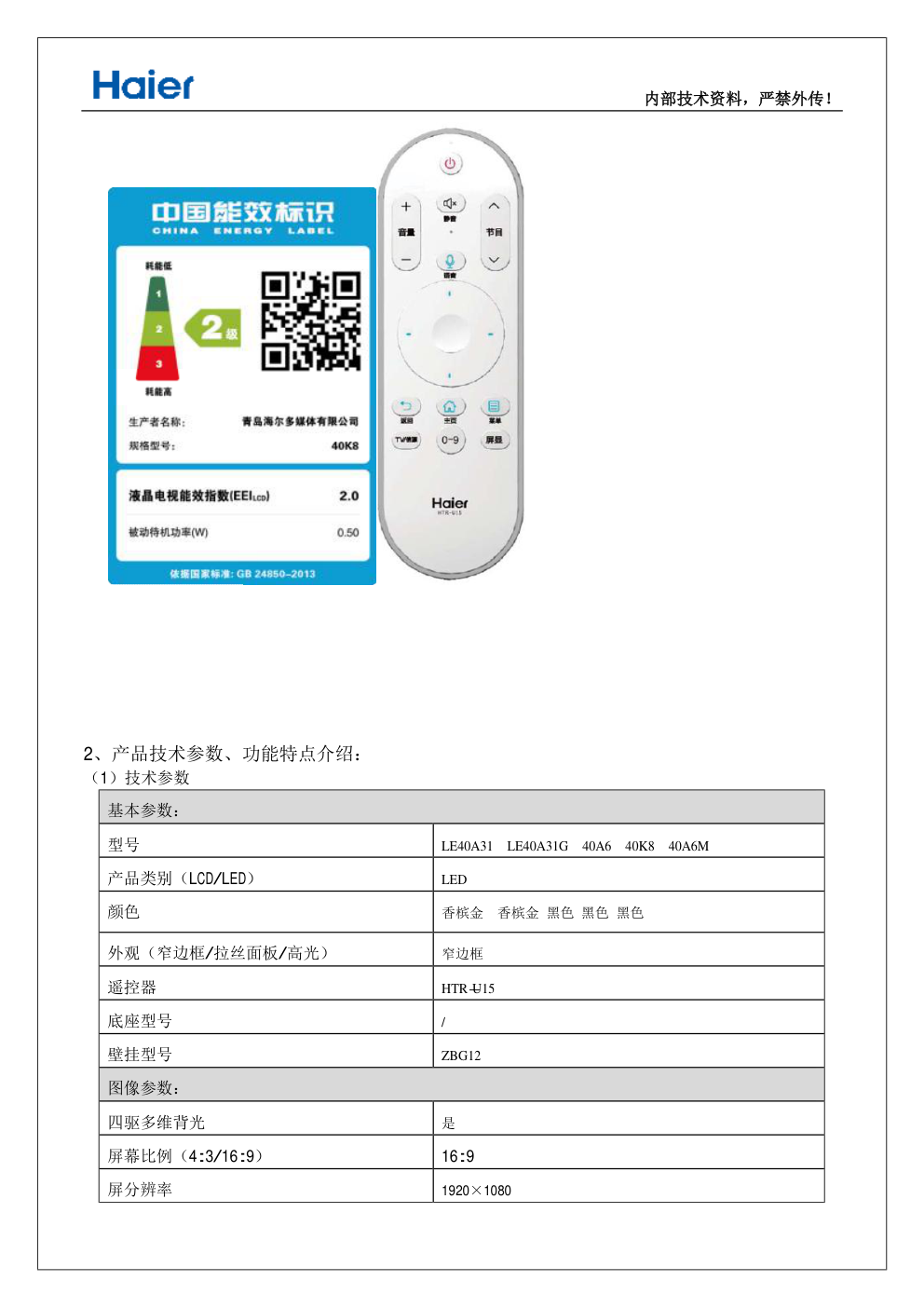

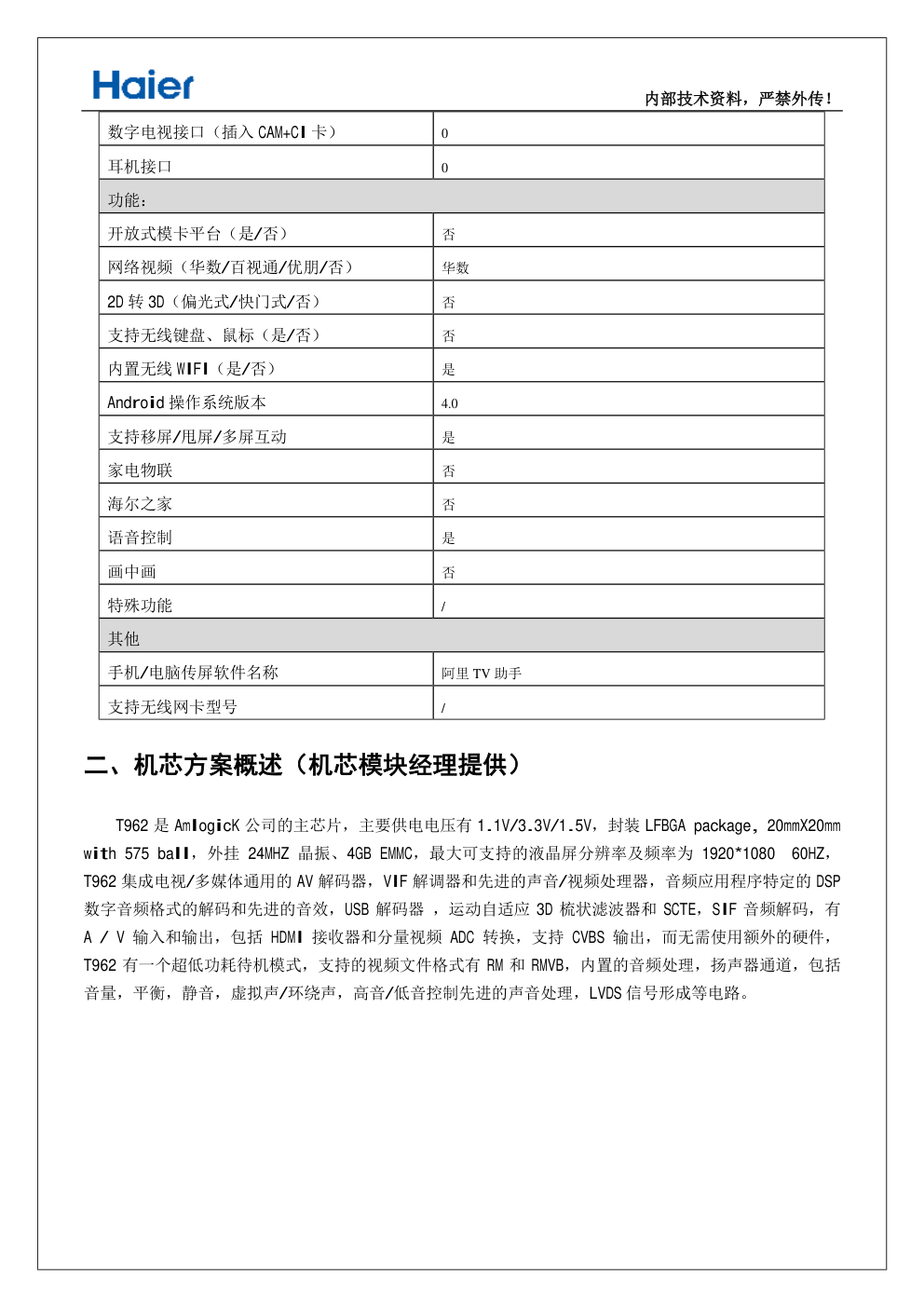

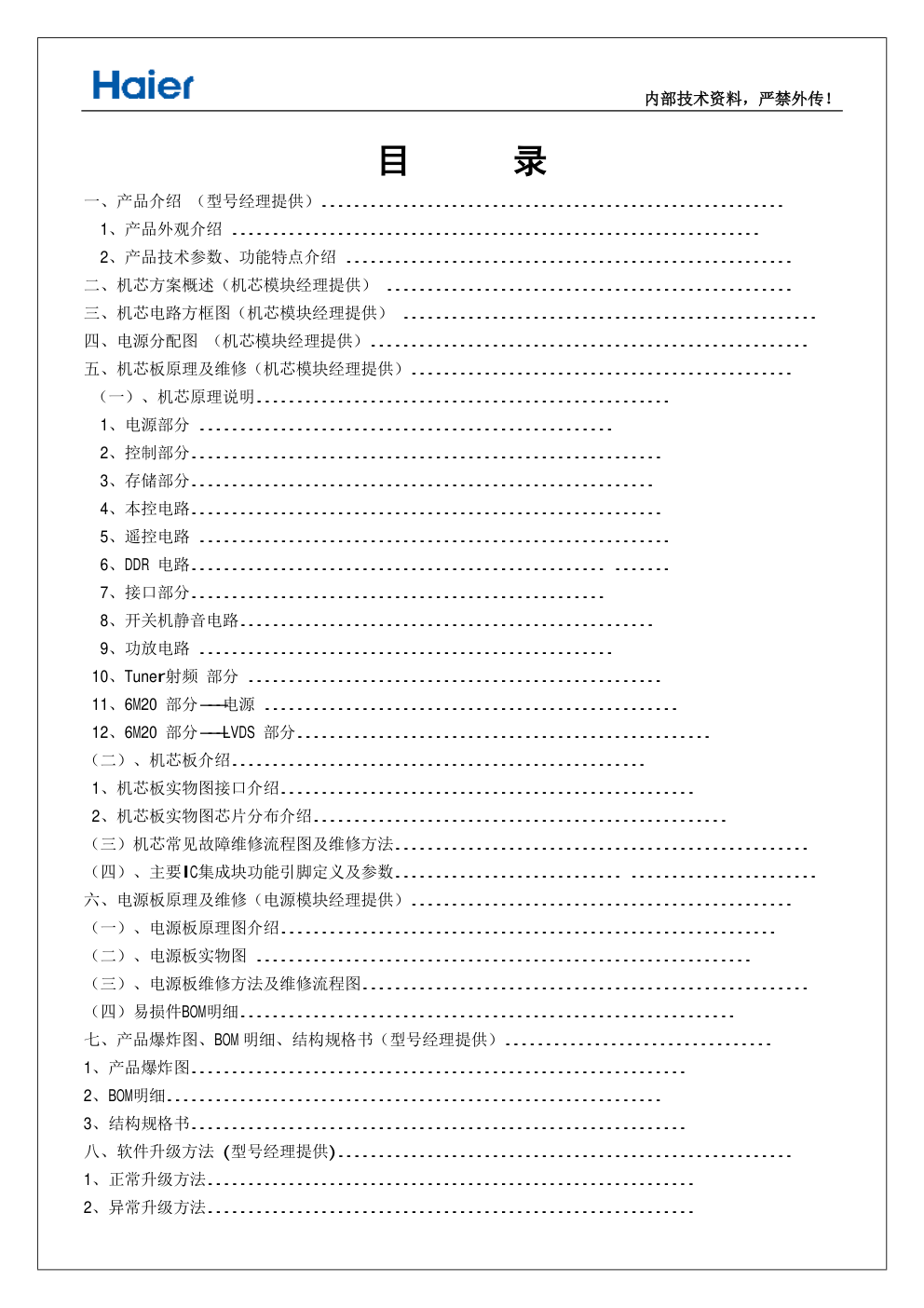

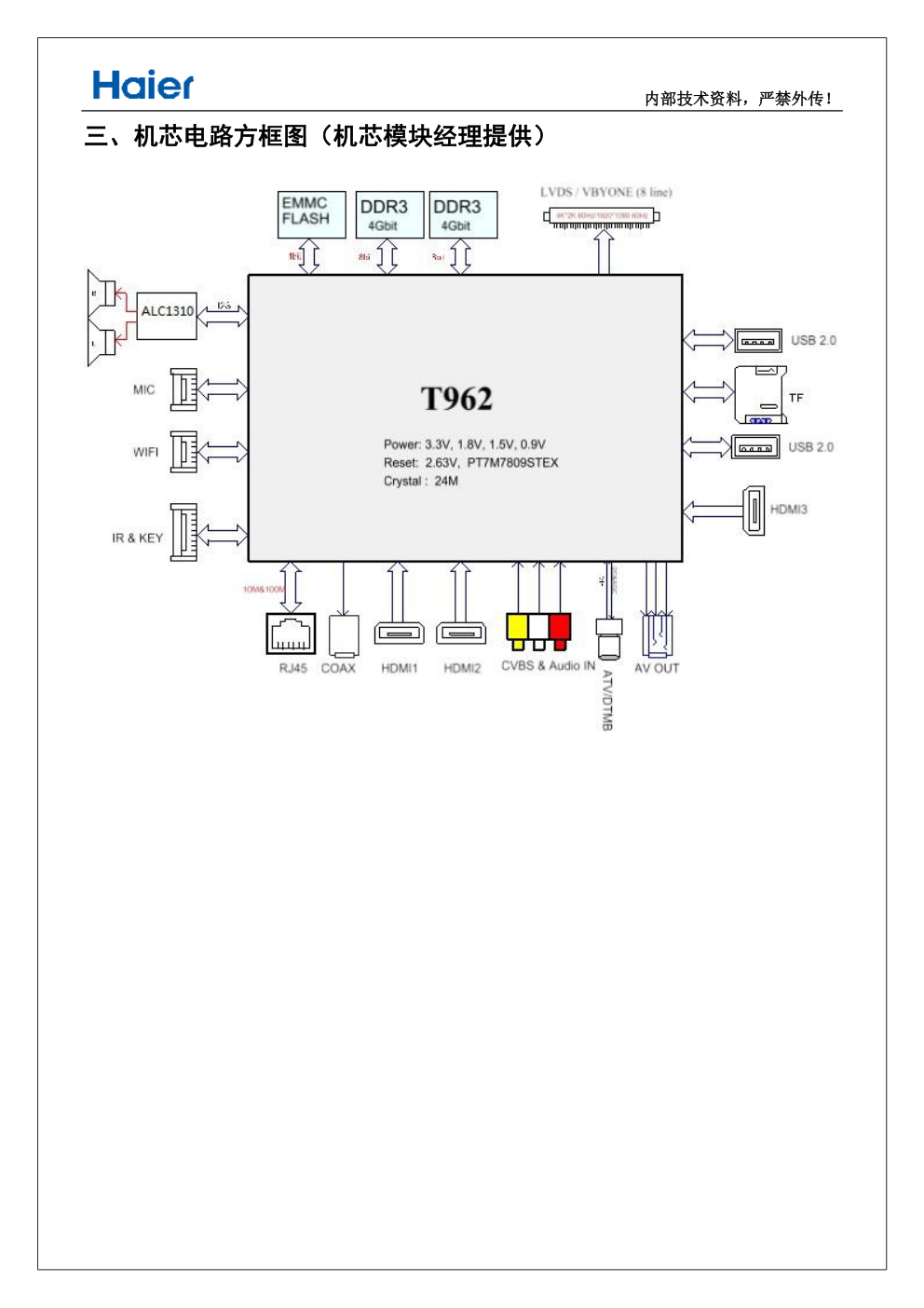

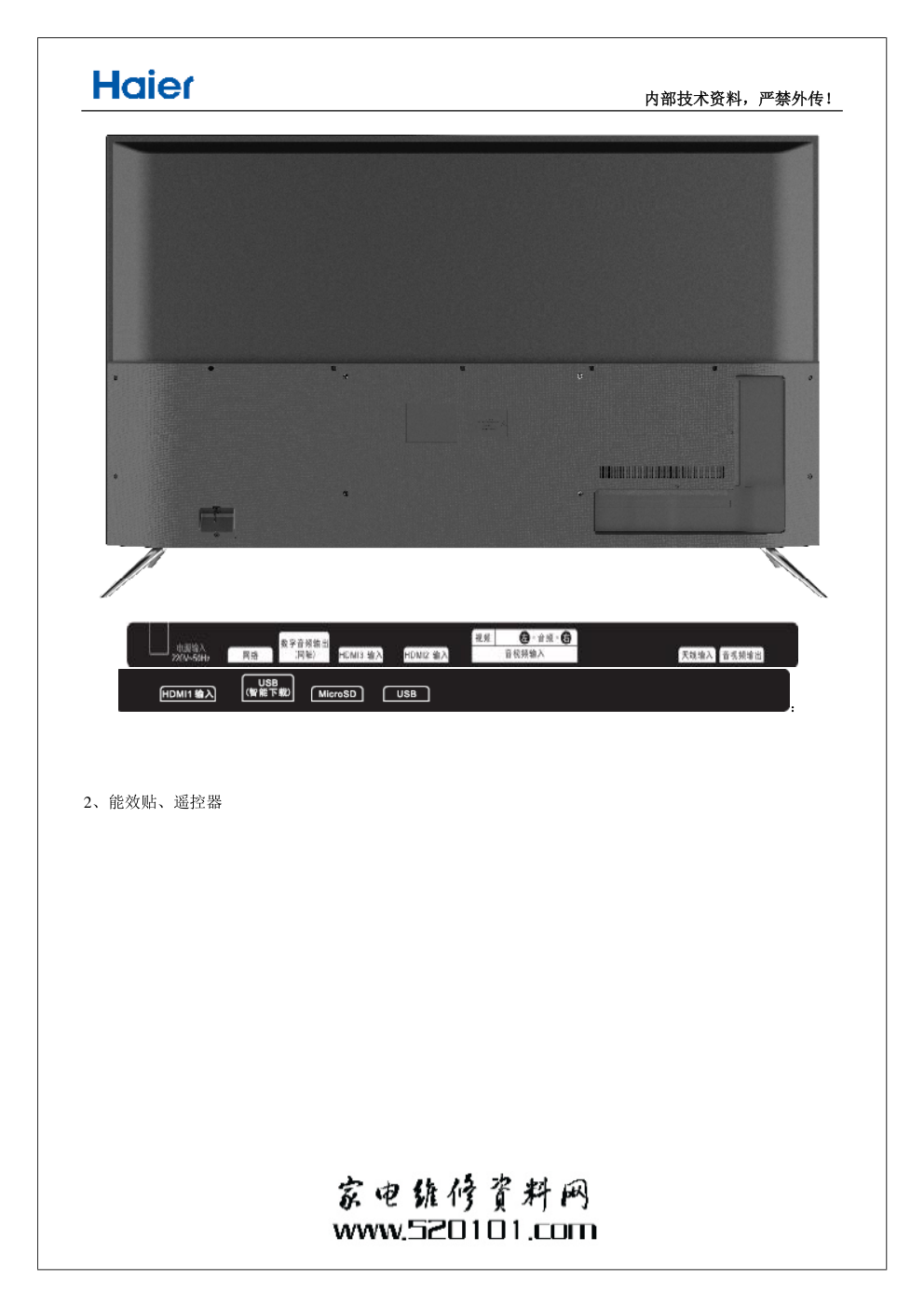

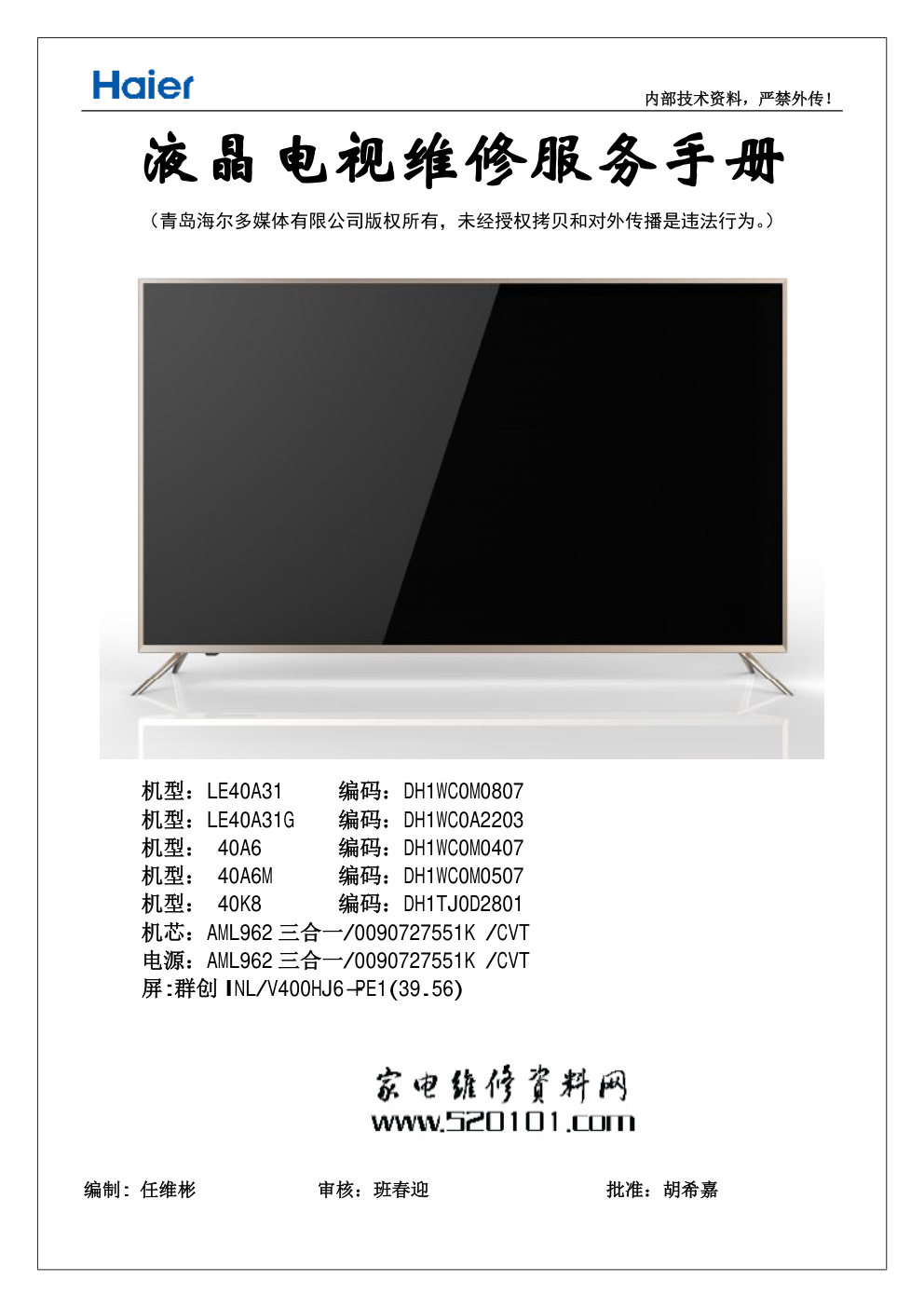

内部技术资料，严禁外传！ 液晶电视维修服务手册 （青岛海尔多媒体有限公司版权所有，未经授权拷贝和对外传播是违法行为。） 编制: 任维彬 审核：班春迎 批准：胡希嘉 机型：LE40A31 编码：DH1WC0M0807 机型：LE40A31G 编码：DH1WC0A2203 机型： 40A6 编码：DH1WC0M0407 机型： 40A6M 编码：DH1WC0M0507 机型： 40K8 编码：DH1TJ0D2801 机芯：AML962 三合一/0090727551K /CVT 电源：AML962 三合一/0090727551K /CVT 屏:群创 INL/V400HJ6-PE1(39.56) 内部技术资料，严禁外传！ 目 录 一、产品介绍 （型号经理提供）......................................................... 1、产品外观介绍 ................................................................. 2、产品技术参数、功能特点介绍 ....................................................... 二、机芯方案概述（机芯模块经理提供） .................................................. 三、机芯电路方框图（机芯模块经理提供） ................................................... 四、电源分配图 （机芯模块经理提供）...................................................... 五、机芯板原理及维修（机芯模块经理提供）............................................... （一）、机芯原理说明................................................... 1、电源部分 ................................................... 2、控制部分.......................................................... 3、存储部分......................................................... 4、本控电路.......................................................... 5、遥控电路 .......................................................... 6、DDR 电路................................................... ....... 7、接口部分................................................... 8、开关机静音电路................................................... 9、功放电路 ................................................... 10、Tuner射频 部分 ................................................... 11、6M20 部分---电源 ................................................... 12、6M20 部分---LVDS 部分................................................... （二）、机芯板介绍................................................... 1、机芯板实物图接口介绍................................................... 2、机芯板实物图芯片分布介绍................................................... （三）机芯常见故障维修流程图及维修方法................................................... （四）、主要IC集成块功能引脚定义及参数............................ ....................... 六、电源板原理及维修（电源模块经理提供）............................................... （一）、电源板原理图介绍............................................................. （二）、电源板实物图 ............................................................. （三）、电源板维修方法及维修流程图....................................................... （四）易损件BOM明细............................................................. 七、产品爆炸图、BOM 明细、结构规格书（型号经理提供）................................. 1、产品爆炸图............................................................. 2、BOM明细............................................................. 3、结构规格书............................................................. 八、软件升级方法 (型号经理提供)........................................................ 1、正常升级方法............................................................ 2、异常升级方法............................................................ 内部技术资料，严禁外传！ 液晶电视维修服务手册 一、产品介绍（型号经理提供） 1、产品外观介绍： （1）外观示意图： 前视图： 后视图（含端子图、后铭牌）： 内部技术资料，严禁外传！ ： 2、能效贴、遥控器 内部技术资料，严禁外传！ 2、产品技术参数、功能特点介绍： （1）技术参数 基本参数： 型号 LE40A31 LE40A31G 40A6 40K8 40A6M 产品类别（LCD/LED） LED 颜色 香槟金 香槟金 黑色 黑色 黑色 外观（窄边框/拉丝面板/高光） 窄边框 遥控器 HTR-U15 底座型号 / 壁挂型号 ZBG12 图像参数： 四驱多维背光 是 屏幕比例（4:3/16:9） 16:9 屏分辨率 1920×1080 内部技术资料，严禁外传！ 运动图像处理（60HZ/120HZ/240HZ） 60HZ 图像制式 PAL/ NTSC/ SECAM 亮度 300cd/m2 对比度 3000:1 声音参数： 自动音量控制（是/否） 是 伴音制式 DK、BG、I、M MAXXBass 平板重低音（是/否） 否 SRS 环绕立体声（是/否） 是 九段均衡器（是/否） 是 规格参数： 产品尺寸 不含底座（mm） 902*512*64 含底座（mm） 902*575*231 产品重量 不含底座（kg） 6.2 含底座（kg） 6.4 整机功率（W） 70W 内置伴音功率(W) 2*8W 电压范围 130-264V 50 环境要求 / （2）、功能特点 端子： AV 输入 1 AV 输出 1 VGA 0 YPbPr 0 DSMB 数字接口 0 光纤接口 0 网络接口 1 USB 接口 2 HDMI 3 模卡卡槽 0 流媒体卡槽接口 micro SD*1 RF 射频端子 1 内部技术资料，严禁外传！ 数字电视接口（插入 CAM+CI 卡） 0 耳机接口 0 功能： 开放式模卡平台（是/否） 否 网络视频（华数/百视通/优朋/否） 华数 2D 转 3D（偏光式/快门式/否） 否 支持无线键盘、鼠标（是/否） 否 内置无线 WIFI（是/否） 是 Android 操作系统版本 4.0 支持移屏/甩屏/多屏互动 是 家电物联 否 海尔之家 否 语音控制 是 画中画 否 特殊功能 / 其他 手机/电脑传屏软件名称 阿里 TV 助手 支持无线网卡型号 / 二、机芯方案概述（机芯模块经理提供） T962 是 AmlogicK 公司的主芯片，主要供电电压有 1.1V/3.3V/1.5V，封装 LFBGA package, 20mmX20mm with 575 ball，外挂 24MHZ 晶振、4GB EMMC，最大可支持的液晶屏分辨率及频率为 1920*1080 60HZ， T962 集成电视/多媒体通用的 AV 解码器，VIF 解调器和先进的声音/视频处理器，音频应用程序特定的 DSP 数字音频格式的解码和先进的音效，USB 解码器 ，运动自适应 3D 梳状滤波器和 SCTE，SIF 音频解码，有 A / V 输入和输出，包括 HDMI 接收器和分量视频 ADC 转换，支持 CVBS 输出，而无需使用额外的硬件， T962 有一个超低功耗待机模式，支持的视频文件格式有 RM 和 RMVB，内置的音频处理，扬声器通道，包括 音量，平衡，静音，虚拟声/环绕声，高音/低音控制先进的声音处理，LVDS 信号形成等电路。 内部技术资料，严禁外传！ 三、机芯电路方框图（机芯模块经理提供） 内部技术资料，严禁外传！ 四、电源分配图（机芯模块经理提供） 五、机芯板原理及维修（机芯模块经理） （一）、机芯原理说明 1、电源部分 内部技术资料，严禁外传！ 1.1 本机以 TPS563201DDCR（UD2）为例介绍工作原理，此电路由 UD2-TPS563201DDCR 和外围元件组成的 PWM 开关电源。UD2 是开关控制器件，LD2 是蓄能电感。输出的 VDD_EE 电压是经 RD9、RD13 分压反馈送到 UD2(2)脚内部的控制电路进行 PWM 控制，以保证 VDD_EE 的稳压。当 UD2 内部开关管闭合时，VDD_EE 电源 的电流流经 LD2 的自感作用，电流逐步上升，并以磁能方式存储。此时自感电势方向是左正右负流过 LD2，向负载供电，电压超过到 VDD_EE 时送到 UD2 的(2)脚 FB 端反馈电压使 TPS563201DDCR 内部开关管截 止，此时 LD2 的自感电势左负右正。这个方向的自感电势正向电压向负载供电，当 UD3(2)脚反馈电压低于 1.1V 时内部开关管导通,输出稳压的 1.1V 电压，给各电路供电。另外在系统正常工作中，由于系统频率不 一样，T962 通过 GPIO 输出 PWM 调制（VDDEE_PWM），经过 RD10,RD14,CD23,RD11 电路后，转换成一定的电 压，跟 FB 电压叠加，从而实现 MCU 自主调压以配合系统的工作状态。 1.2 TPS563201DDCR（UD1）：12V转5VSTB 1.3 MP1470GJ-Z（UD11）5V转3.3VSTB，给系统各路供电 内部技术资料，严禁外传！ 1.4 TPD562201DDCR（UD9），12VVDDQ1.5V，给DDR3供电 1.5 SGM2032（UD7），3.3VSTB转VDDAO_0V9 1.6 TPS563201DDCR（UD2），12V转VDD_EE 内部技术资料，严禁外传！ 1.7 TPS563201DDCR（UD8），12V转CORE_0V9 1.8 LC1117CLTR18（UD6），3.3V转EMMC_1.8V 1.9 LC1117CLTR18（UD6），3.3V转AFE_1.8V 内部技术资料，严禁外传！ 1.10 LC1117CLTR18（UD6），3.3V转VDDAO_1.8V 2、控制部分 2.1 电源 ON/OFF 控制电路 当电视工作在待机状态时，T962 输出的 POWER_EN 为高电平，QM2 打开，QM2 的集电极输出为低电平， 相应的 VDD_EE 和 VDD_0V9 转换 DCDC 被关断；QM6 截止，5V_M 和 3V3_M 没有输出，当电视正常开机时， T962 输出的 POWER_EN 控制电压为低电平，QM2 截止，QM6 开启，VDD_EE 和 VDD_0V9 有输出，5V_M 和 3V3_M 有输出。 内部技术资料，严禁外传！ 2.2 屏背光ON/OFF控制电路 开机时，T962 的 BL_EN_IC 输出低电平使 QL1 三极管截止，5V_M 电压经 RL1 送到背光驱动电路，启 动背光驱动电路工作，为背光灯提供驱动脉冲信号，所以 QL1 及相关电路有故障会导致背光驱动电路停止 工作，出现无光栅，无图像，有伴音的故障。（注本机电路有 NC 标志的表示没有此元件）。 2.3 背光亮度控制电路 开机时，T962 的 BL_PWM_IC 输出的亮度控制信号经 RL7，QL2 放大去电源组件上的背光亮度控制电 路。如测此电压为零，表明背光不能点亮的原因应在机芯板。 内部技术资料，严禁外传！ 2.4 到屏电压控制电路 电路中 QM5 为控制管，QM4 为电子开关，开机时，主芯片输出 PANEL_PWR_IC 高电平电压使 QM2 饱和 导通，使 QM5 导通,12V 电压经 QM4 源级和漏极，经 LVDS 插座送到屏上的控制板，作为控制板的工作电 压。 3、存储部分 本机 FLASH 块采用 TOSHIBA THGBMDG5D1LBAIL，具有写保护功能，能通过写保护作为软件保护模式。 Mboot 和主程序都存储在该 flash 中。 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ 4、本控电路&遥控电路&蓝牙 wifi 电路 5、DDR 电路 T962 主芯片外挂两颗 4Gb DDR3（下图是外挂 DDR3 电路图）。 内部技术资料，严禁外传！ 7、接口部分 7.1 AV输入 7.2 AV输出接口(黄色耳机端子，使用时需外接转接线) 7.3 USB接口 本机 USB 端口是 2.0 版本，为正负差分信号，支持 RM，RMVB 视频格式，2 路 USB 信号，USB 因传输速 度较快，无法用万用表测量，可用示波器测试波形。 内部技术资料，严禁外传！ 7.4 HDMI接口 HDMI 端子 3 对数字信号和 1 对时钟信号，电压差分的 TDMS 格式的信号，图像信号与伴音信号均采用 此种数字编码方式传送，具有抗干扰强，传送速度快等特点，所有信号都输入主芯片，他们的对地电阻都 相同，如出现工作时测量对地电阻不相同，可判定是信号通道有问题。15 脚和 16 脚为 IIC 总线。其中 HDMI2 兼容了串口功能，如下图 内部技术资料，严禁外传！ 7.5 网络接口 8、掉电静音电路 主板 12V 掉电 10V 时，QA2 打开，CA36 的电通过 QA2 卸放掉，拉高 GA3 的基极，QA 打开，将 AMP_PDN1 信号拉低，让功放还处在工作状态时，就先关闭功放，实现掉电静音功能。 内部技术资料，严禁外传！ 9、功放电路 伴音功放采用的集成块是 ALC1310 该集成块是一个高效率的音频放大器，不需要外部安装散热片， 内部设有静音电路，及过热，过载保护. 10、Tuner 射频部分 内部技术资料，严禁外传！ 11、LVDS 部分 机芯板 CN1 采用 40 脚 LVDS 插座，CN2 为 30 脚 FFC 插座，第二路通道，只有 CN2 可支持 1366*768 的 屏，CN1 可支持 Full HD 屏。（27）、（28）、（29）、（30）脚是屏电源供电输入 12V，如以上脚没有 电压会导致无图像显示，如电压降低会导致光暗有干扰条纹， LVDS 输出，工作电压在 0.8V—1.5V 间抖 动，可以用示波器测量波形，不管有无电视信号输入主芯片，只要主芯片控制系统，DDR，LVDS 编码电路 工作，即可以测到波形，测 LVDS 信号判断图像信号是否有输出。其中，测试有无信号输出时，主要测试 （9）和（10）脚，这两脚为时钟信号，为大约 74MHz 的正弦信号。74MHz 为大约值，每个屏的这两个脚不 是完全一致的。 内部技术资料，严禁外传！ （二）、机芯板介绍 1、机芯板实物图接口介绍 2、机芯板实物图芯片分布介绍 （三）机芯常见故障维修流程图及维修方法 1、先判定故障是在什么位置 内部技术资料，严禁外传！ T962 板 12V 常供，若测得 12V 电压无输出，应当判定不开机故障在电源部分，若测得 12V 有输出，则不开 机故障在机芯方面。 2、对主板上的器件进行检查、 一是查看主板上 IC 外观颜色是否异常，表面有无裂痕点，二是查看磁片电容及电解电容脚是否脱落、表 面是否鼓包或开裂，三是查看 AV;HDMI;VGA 等端口防静电元件有无炸裂等，四是测量主芯片引脚对地电阻 以此判断 IC 是否击穿、 3、查主芯片的时钟振荡电路和复位电路、 复位电路是保证主芯片正常工作的必备条件，检查复位电路时,主要是在开机瞬间测量复位脚电压,能否从 高电平逐渐降到低电平,检查时钟振荡电路时主要是测量晶振两端的电压或波形,或对晶体进行代换. 4、检查不同集成块间是传输通道是否畅通、 液晶电视各集成块间传输通道必须畅通，特别是 FLASH 块和主芯片间的信息传输通道。 5、对 FLASH 块程序进行刷新 FLASH 块内程序发生变化，也会引发不开机故障，对于 FLASH 块程序近行刷新可以排除因数据变化引起的 不开机、现在的平板电视大多数具有 USB 端口、基本上都开放的，用 USB 端口进入工厂菜单进行软件升 级，对于不能有正常待机过程的电视进行软件刷新的，那只能用工具给 FLASH 块写程序 6、更换芯片或主板 如果通过上述方法应不能排除故障时、不开机故障只有通过替换主芯片 FLASH 存储器和用户存储器或主芯 板排除故障。 （四）、主要 IC 集成块功能引脚定义及参数 1、功放 TAS5751: 当电视机无伴音时，首先排除喇叭问题后，检查是否为静音状态，检查功放(15)(20)(21)(22)是否 有输入。 ALC1310 主要信号流程图： 内部技术资料，严禁外传！ 功放 ALC1310 引脚定义 内部技术资料，严禁外传！ 2、Flash TOSHIBA THGBMBG5D1LBAIT： 本机 FLASH 块采用 TOSHIBA THGBMBG5D1LBAIT。Mboot 和主程序都存储在该 flash 中。 Flash 的框图： Flash 引脚定义 内部技术资料，严禁外传！ 六：电源板原理及维修 （一）、电源板原理图介绍 1、电源参数 内部技术资料，严禁外传！ 输入电压范围： 132Vac-264Vac 直流输出： 12V/2.5A（总电流） LED 输出参数： 单通道 58V- 76V/500mA 2、线路框图 该电源共分五大模块，1.交流输入及EMI滤波；2.交流输入整流滤波电路；3.初级侧功率 转换和驱动电路线路；4.12V输出及反馈电路；5.32V输出及LED背光驱动线路。下面将五个部 分分别进行原理叙述。 1. 交流输入及EMI滤波：主要器件是保险丝、热敏电阻、X电容、Y电容、共模电感共模 电感可以滤除电路中共模干扰和差模干扰。 2. 交流输入整流滤波电路：将输入的交流电整流为波动较小的直流电 。 CNB1 交 流 电 输入 由 LCB1 、 LCB2 、 CXB1 、 CYB1 、 CYB2 组成的 EMI 滤 波 线 路 由 DB1/DB2/DB 3/DB4 和 EB1，EB2 组 成的 整流滤 波线路 由 TB101 组 成 功 率 转 换 线路 UB101 部 分 为 驱 动 控 DB102 和 EB105/EB109 组 成 整 流滤电路后输出 32V 直流 DB101 和 EB101/EB102 组 成 整流滤波电路后输 出 12V 直流 LB802/QB801/DB 801/EB803 及驱动 芯片 UB801 组成 LED 驱动电路 UB102/PCB10 1 部分为次级 反馈电路 内部技术资料，严禁外传！ 3. 初级侧功率转换和驱动电路线路：TB101作为初次级能量转换的通道， 通过UB101控 制QB110的开关实现。 4. 12V 输出及反馈电路：DB101 和 EB101/EB102 组成整流滤波电路后输出 12V 直流；同时由 UB102/PCB101 反馈回到初级控制端。 5. 24V 输出及 LED 背光驱动线路：DB102 和 EB105/EB109 组成整流滤电路后输出 32V 直流， 然后在 UB801 控制下驱动 LED。 3、原理图 （二）电源板实物图 内部技术资料，严禁外传！ （三）、电源板维修方法及维修流程图 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ （四）、易损件 BOM 明细 序号 位号 名称 规格 常见故障现象 1 PB1 保险丝 T3.15AH 250V 开路 2 DB1/DB2/DB3 /DB4 二极管 1N5408G 短路 3 QB110 MOS 管 TK14G65W 短路 4 RB148 插件电阻 0.27Ω J 3W 短路 5 DB101 肖特基 MBRB10150，10A 150V 短路 6 DB102 肖特基 MURB1040, 10A 400V 短路 7 QB801 MOS 管 AOD4454，10A 150V 短路 8 DB801 肖特基 SR3150 , 3A 150V 短路 9 UB101 IC LD7537T 短路 10 UB801 IC SN51DPA 短路 内部技术资料，严禁外传！ 七、结构规格书 产品结构规格书（平板） 机芯：T962 屏：SS 编号： 型号 规格 数据 尺寸图例 整机 净重（带底座）kg 6.4 图一 净重（不带底座）kg 6.2 毛重（带底座）kg 9.2 毛重（不带底座）kg / 净尺寸（带底座）mm 902*575*231 净尺寸（不带底座） mm 902*512**64 包装尺寸（含底座包 装）mm 1030*640*160 包 装 尺 寸 （ 不 含 底 座） / 底座 底座型号 / 图二 / 净重 kg 0.2 毛重 kg / 净尺寸(底座，高度指 至电视下沿距离）mm / 包装尺寸 mm / 颜色 前框 塑料 香槟金（海尔牌） 黑色（模卡牌） 后壳 塑料 黑色 底座 金属 香槟金（海尔牌） 银色（模卡牌） 其他 / / 丝印 商标 有 Haier /MOOKA 按键 有 5 键 左上 无 / 前壳侧面，右下, 有 其他 无 / 壁 挂 支架 壁挂 VESA 孔位尺寸（mm）：200*200 壁挂型号： ZBG 12 装 箱 量 半柜（台）：90 普柜（台）：182 高柜（台）：660 注：装箱图见设计文件 特 殊 附件 无 备注：1、若带分离音箱，应注明相应重量、尺寸信息。 2、若带机柜，应注明相应重量、尺寸信息。 内部技术资料，严禁外传！ 八、软件升级方法 （型号经理提供） 1、正常升级方法： 962 U 盘升级方法： 一、962 升级方法： 1、将在根目录下存有名为 HaierT962-ota-xxxx.xx.xx（日期）.zip 和 recovery.img 文件的 U 盘接入 USB1 口。 2、source 菜单下按左左上右键进入工厂菜单，通过上下键选择“主程序升级”并按“确认”键进入升级子菜单下。 3、升级子菜单中通过上下键选中所需的文件 HaierT962-ota-xxxx.xx.xx（日期）.zip，确认进行升级。 4、升级完成电视自动重启。 注： HaierT962-ota-xxxx.xx.xx 是阿里软件 METRO_T962-ota-xxxx.xx.xx 是爱奇艺软件 二、异常升级方法： 962 强制升级方法： 1 、 强 制 升 级 962 需 要 的 文 件 ： recovery.img 、 HaierT962-ota-xxxx.xx.xx 、 factory_update_param.aml 。 其 中 factory_update_param.aml 文件中 --update_package=/udisk/HaierT962-ota-20160524.zip 红色字体包名和所要升级的软件包保 持一致。 2、将相关升级文件放到 U 盘根目录，按住 7 键 按键板上菜单键（Menu 键），交流上电， 直到屏幕出现画面即可松开，进 入相关升级 注意： 5 键按键板按住中心键进行强制升级
