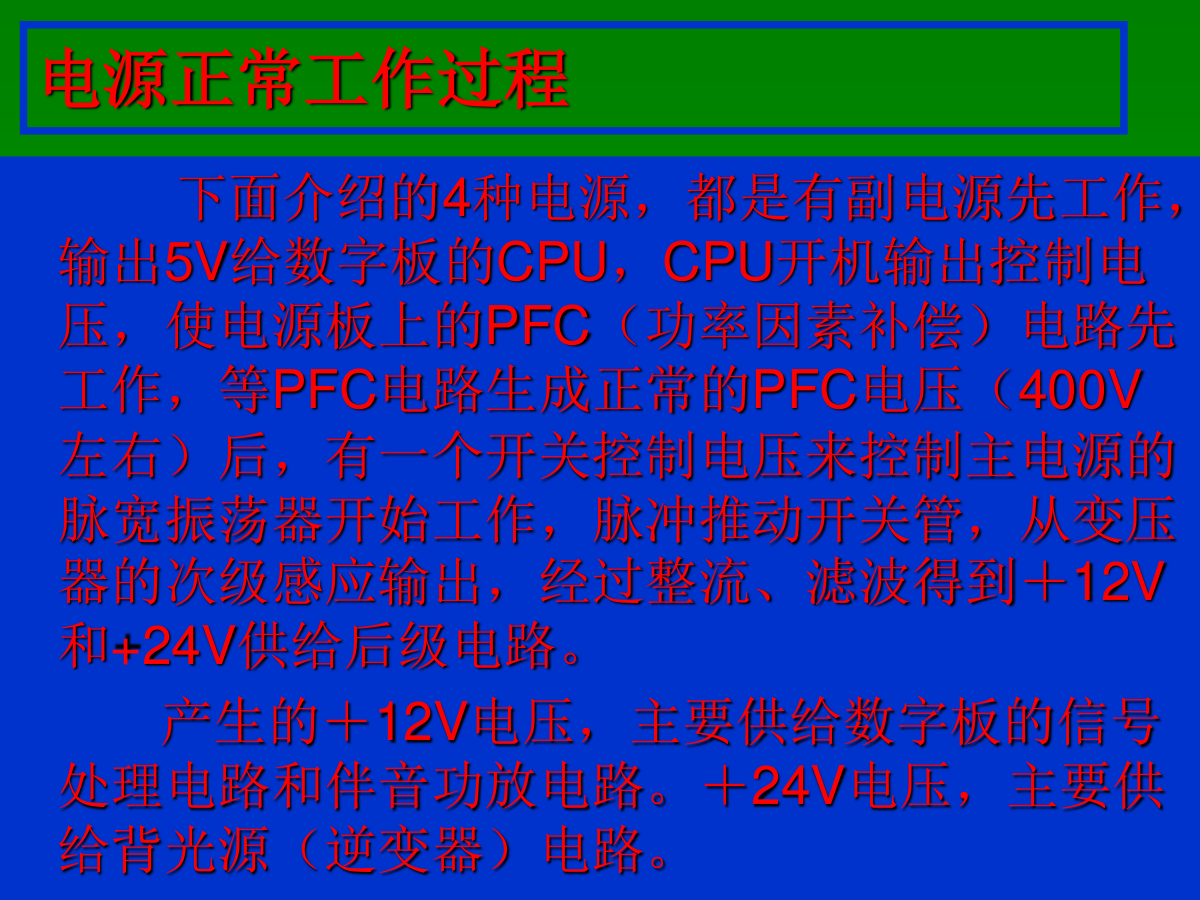

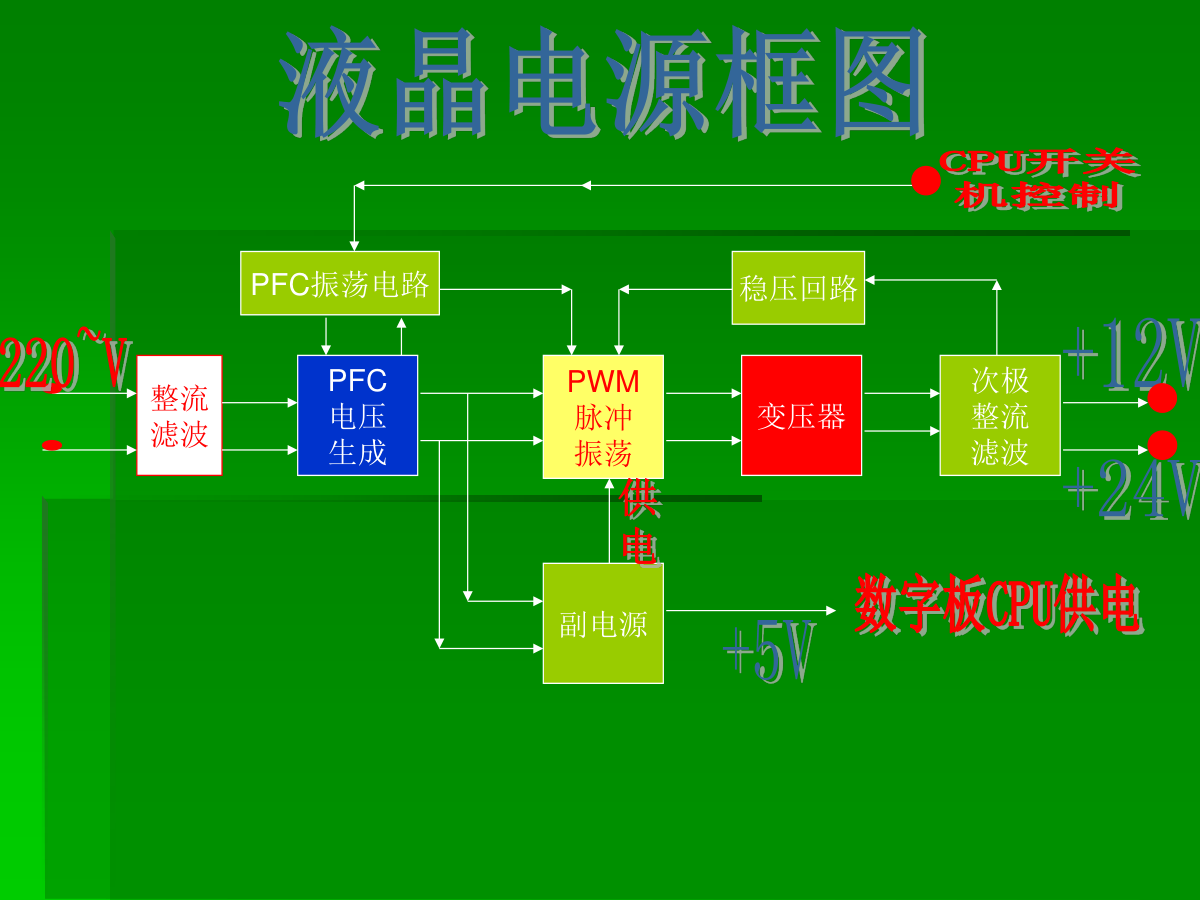

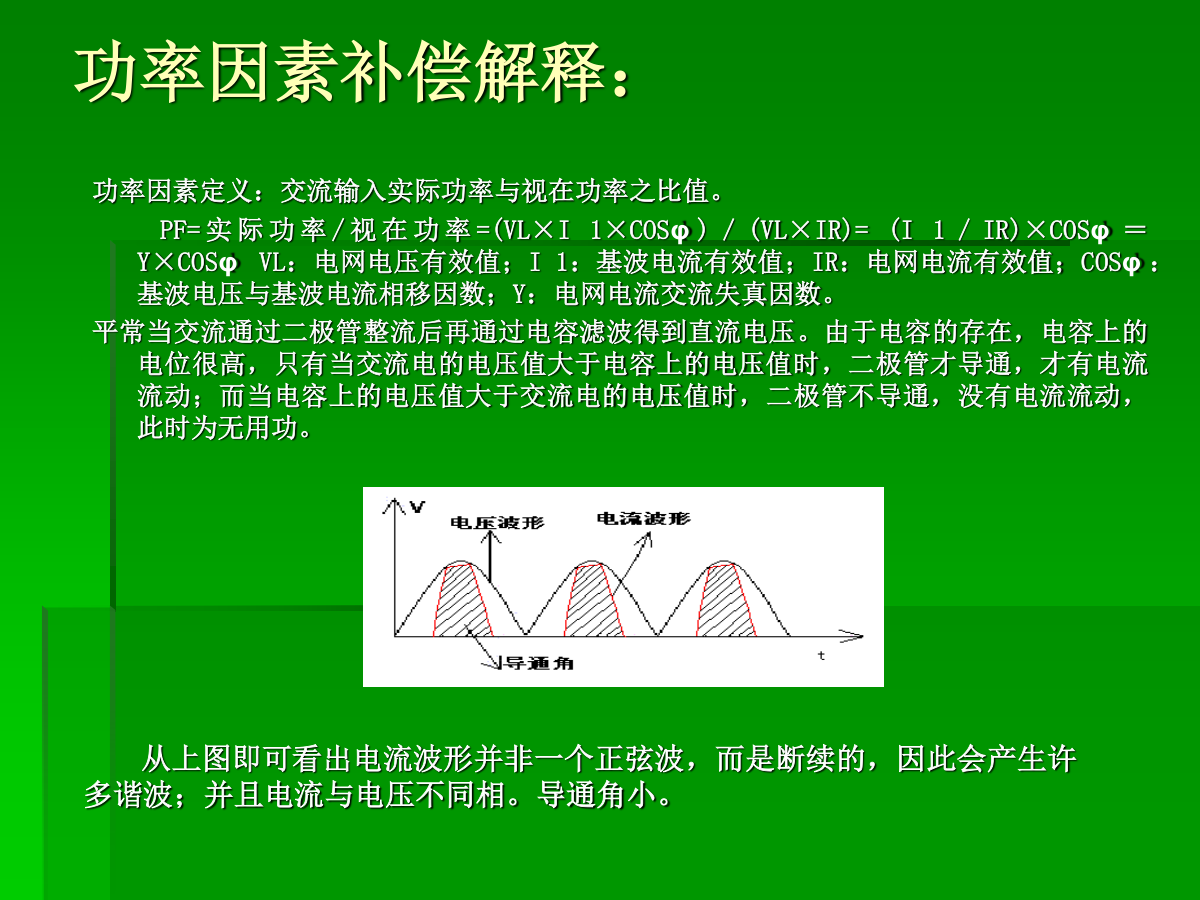

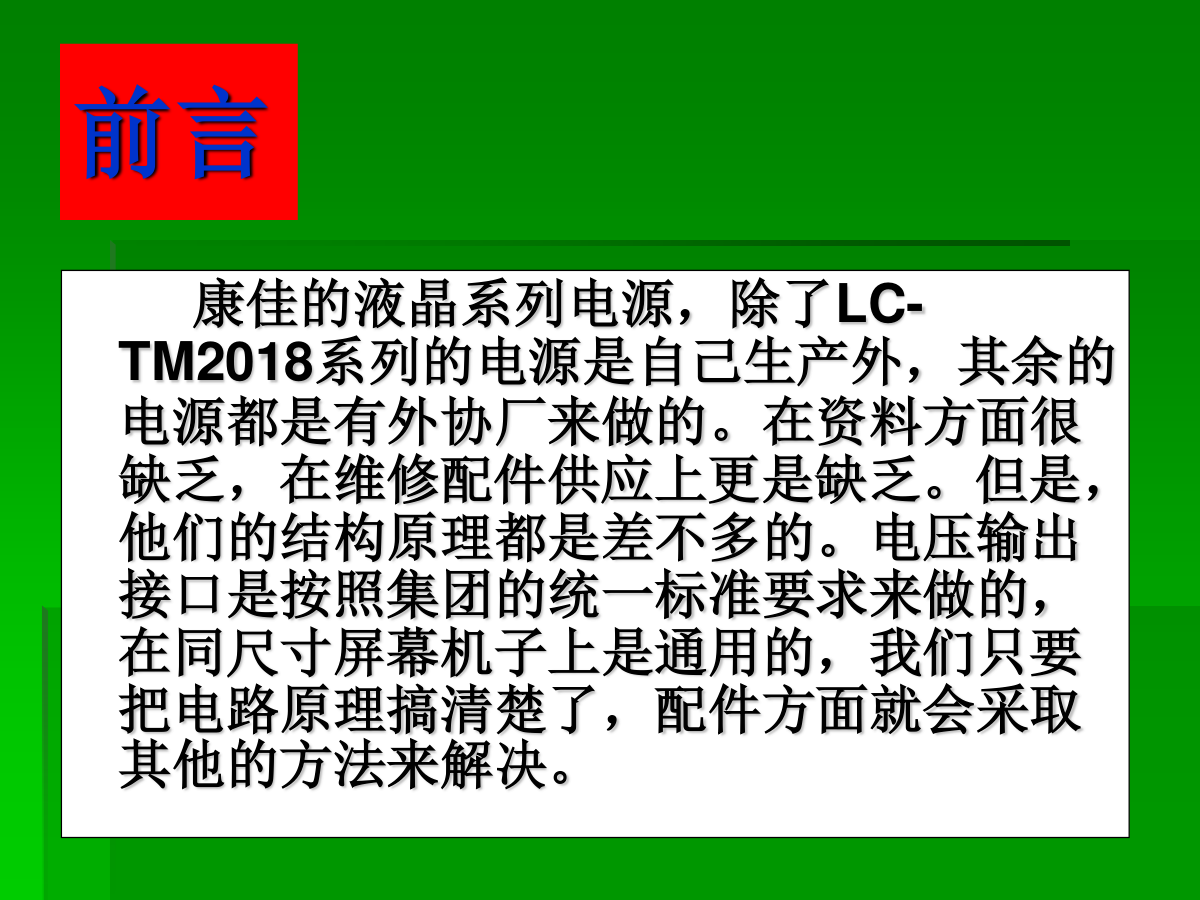

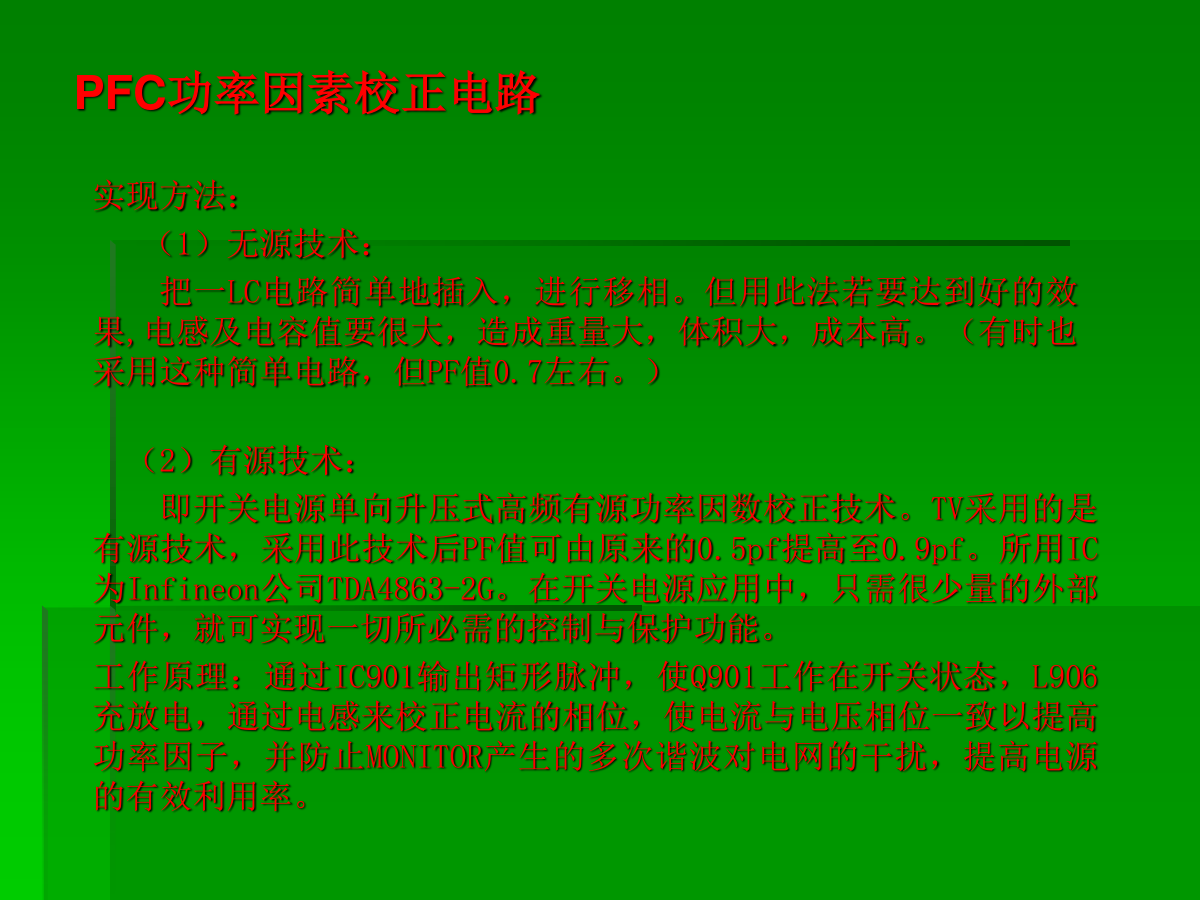

液晶电源技术 前言 康佳的液晶系列电源,除了LC- TM2018系列的电源是自己生产外,其余的 电源都是有外协厂来做的。在资料方面很 缺乏,在维修配件供应上更是缺乏。但是, 他们的结构原理都是差不多的。电压输出 接口是按照集团的统一标准要求来做的, 在同尺寸屏幕机子上是通用的,我们只要 把电路原理搞清楚了,配件方面就会采取 其他的方法来解决。 电源正常工作过程 下面介绍的4种电源,都是有副电源先工作 输出5V给数字板的CPU,CPU开机输出控制电 压,使电源板上的PFC(功率因素补偿)电路先 工作,等PFC电路生成正常的PFC电压(400V 左右)后,有一个开关控制电压来控制主电源的 脉宽振荡器开始工作,脉冲推动开关管,从变压 器的次级感应输出,经过整流、滤波得到+12V 和+24V供给后级电路。 产生的+12V电压,主要供给数字板的信号 处理电路和伴音功放电路。+24V电压,主要供 给背光源(逆变器)电路。 功率因素补偿解释: 功率因素定义:交流输入实际功率与视在功率之比值。 PF= 实 际 功 率 / 视 在 功 率 =(VL×I 1×COSφ ) / (VL×IR)= (I 1 / IR)×COSφ = Y×COSφ VL:电网电压有效值;I 1:基波电流有效值;IR:电网电流有效值;COSφ : 基波电压与基波电流相移因数;Y:电网电流交流失真因数。 平常当交流通过二极管整流后再通过电容滤波得到直流电压。由于电容的存在,电容上的 电位很高,只有当交流电的电压值大于电容上的电压值时,二极管才导通,才有电流 流动;而当电容上的电压值大于交流电的电压值时,二极管不导通,没有电流流动, 此时为无用功。 从上图即可看出电流波形并非一个正弦波,而是断续的,因此会产生许 多谐波;并且电流与电压不同相。导通角小。 PFC功率因素校正电路 实现方法: (1)无源技术: 把一LC电路简单地插入,进行移相。但用此法若要达到好的效 果,电感及电容值要很大,造成重量大,体积大,成本高。(有时也 采用这种简单电路,但PF值0.7左右。) (2)有源技术: 即开关电源单向升压式高频有源功率因数校正技术。TV采用的是 有源技术,采用此技术后PF值可由原来的0.5pf提高至0.9pf。所用IC 为Infineon公司TDA4863-2G。在开关电源应用中,只需很少量的外部 元件,就可实现一切所必需的控制与保护功能。 工作原理:通过IC901输出矩形脉冲,使Q901工作在开关状态,L906 充放电,通过电感来校正电流的相位,使电流与电压相位一致以提高 功率因子,并防止MONITOR产生的多次谐波对电网的干扰,提高电源 的有效利用率。 整流 滤波 PFC 电压 生成 PWM 脉冲 振荡 变压器 次极 整流 滤波 副电源 稳压回路 PFC振荡电路 力信LCD开关电源 晶辰开关电源 泰达LCD开关电源 开关机 控制 晶辰LCD开关电源 晶辰开关电源直插小线路板 电路分析: 通过分析以上几种开关 电源,就可知道,电源的构 成是有一个副电源电路、 PFC电压形成电路、主电源 开关功率电路、开机控制电 路、保护电路构成。 检修要点: 检修不开机时,要先检查副电源+5V 是否正常,如果不正常就检查副电源电 路。 在指示灯亮的时候检修不开机,要 检查电路中从CPU控制的电压,设计的 控制电压都是高电平开机,若不是高电 平,检查是不是数字板处于待机状态, 或者是有故障,维修或予以更换。 电源接口转接板-37寸以下机型 谢谢各位 祝大家修机开心
