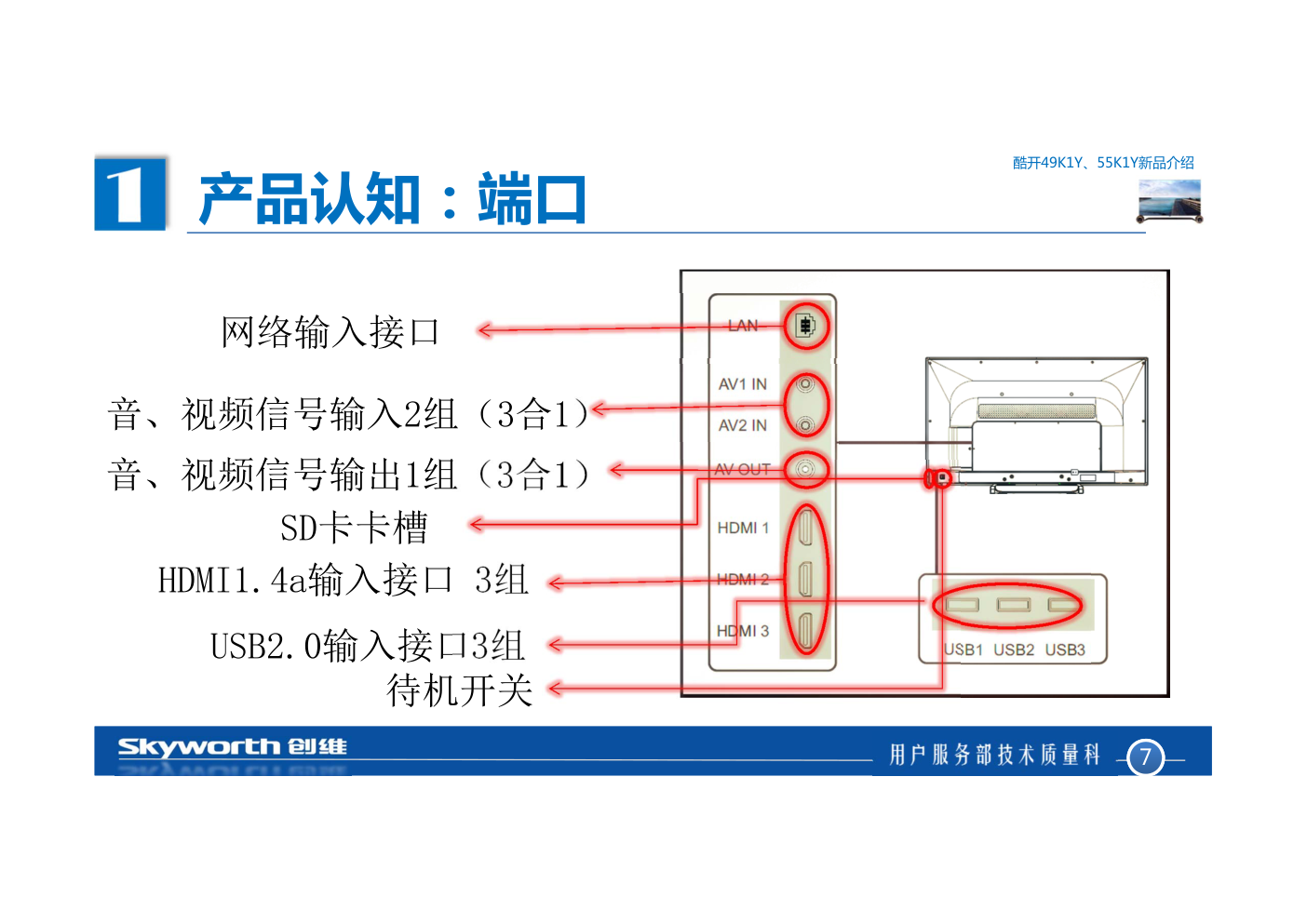

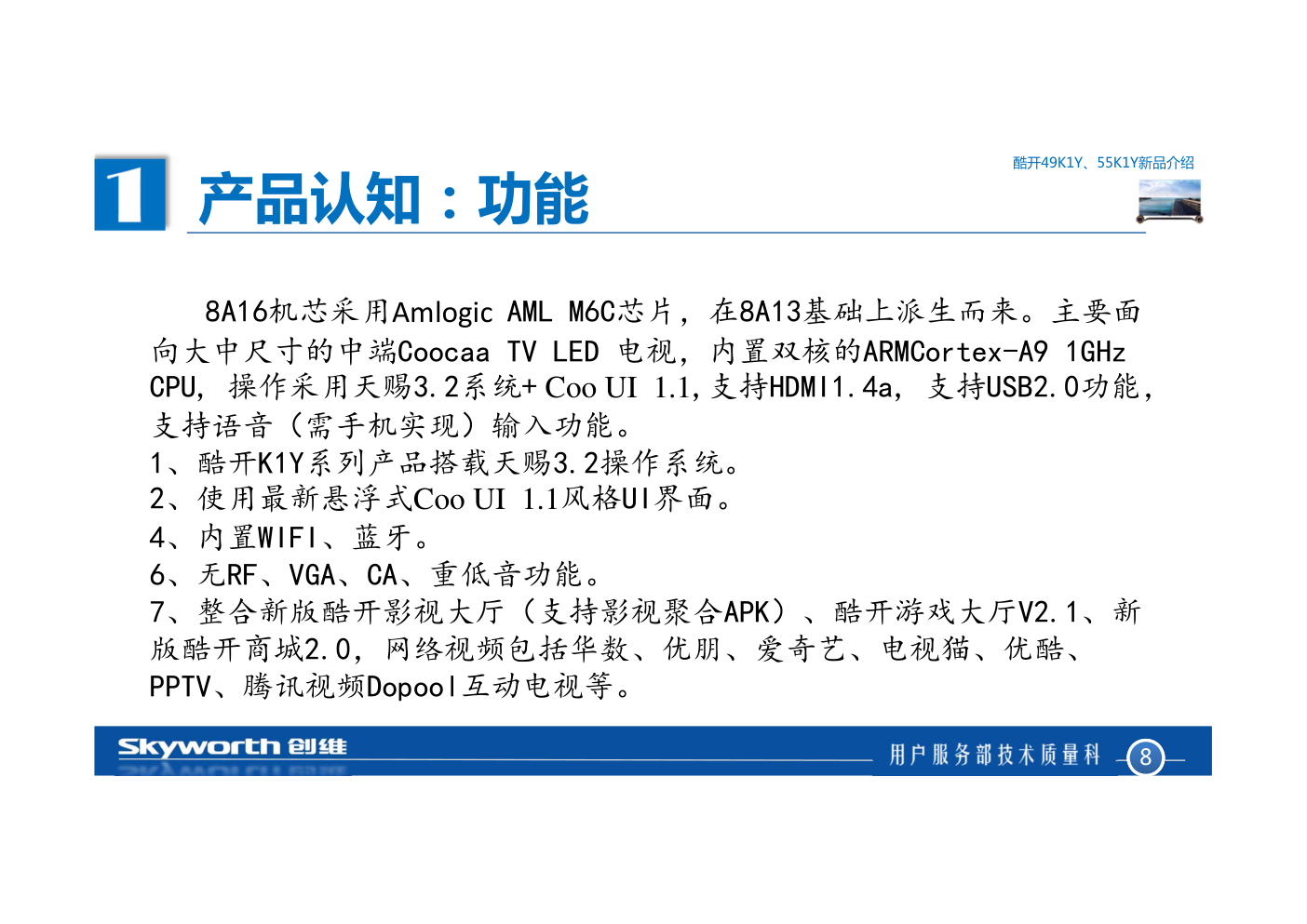

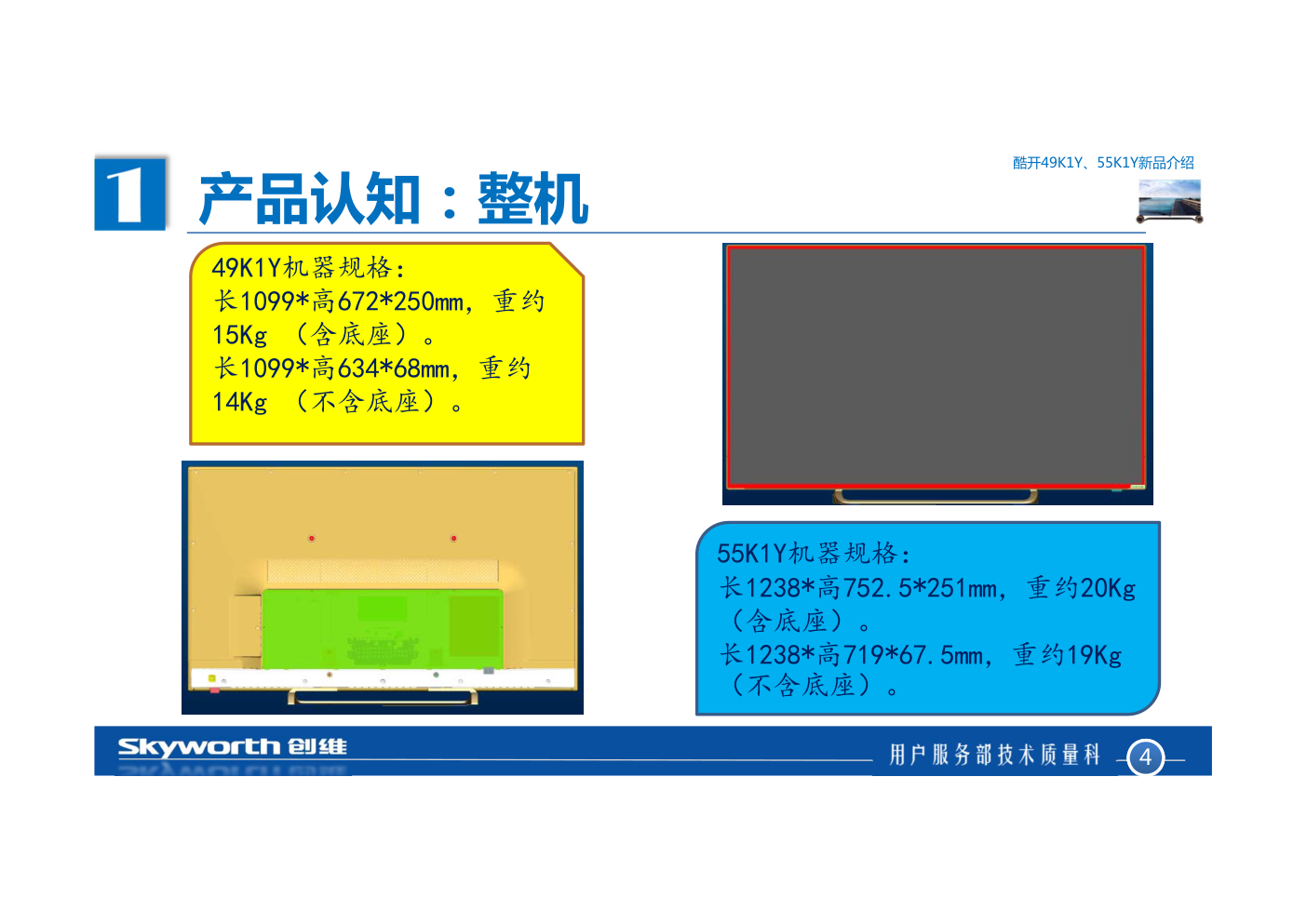

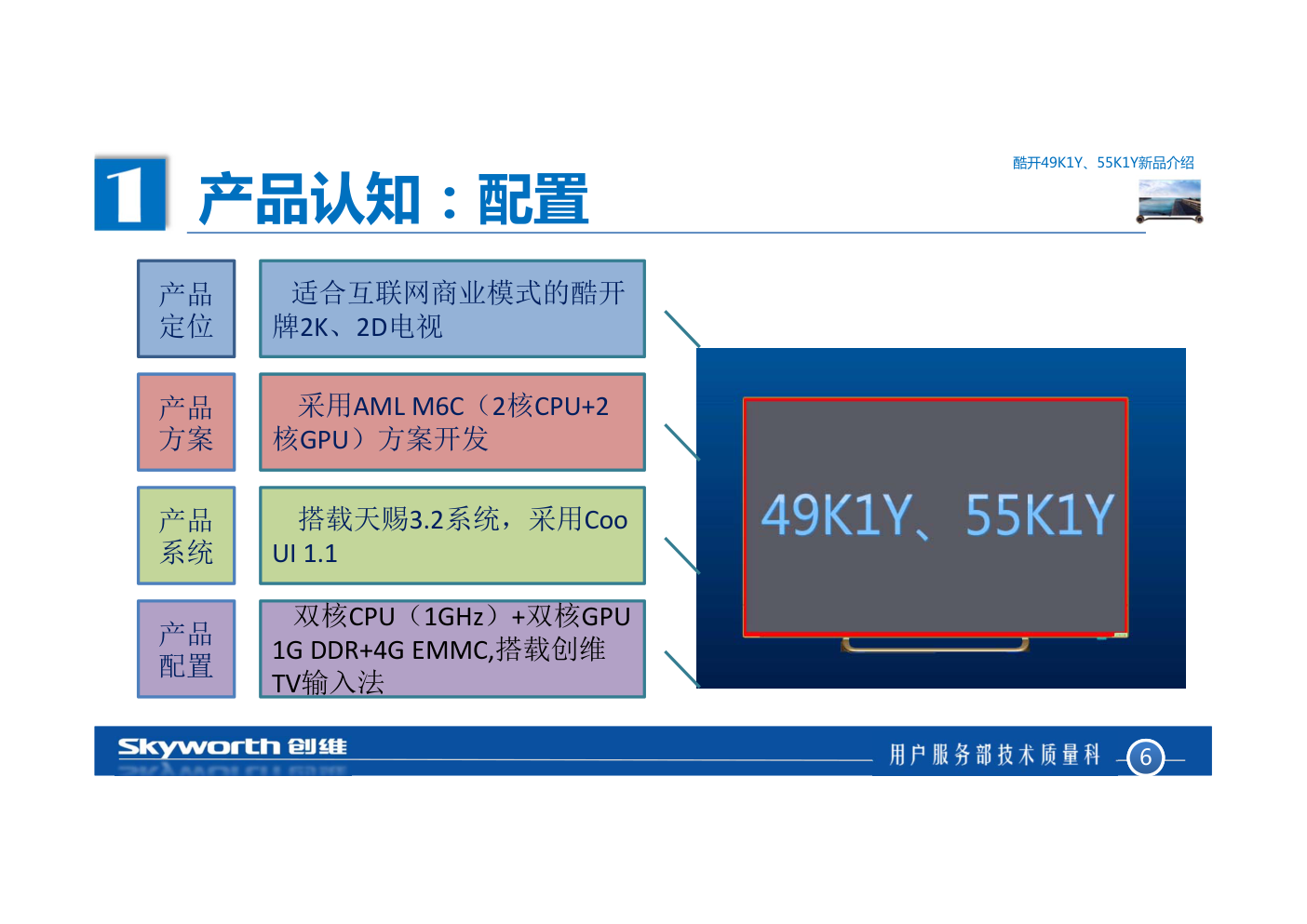

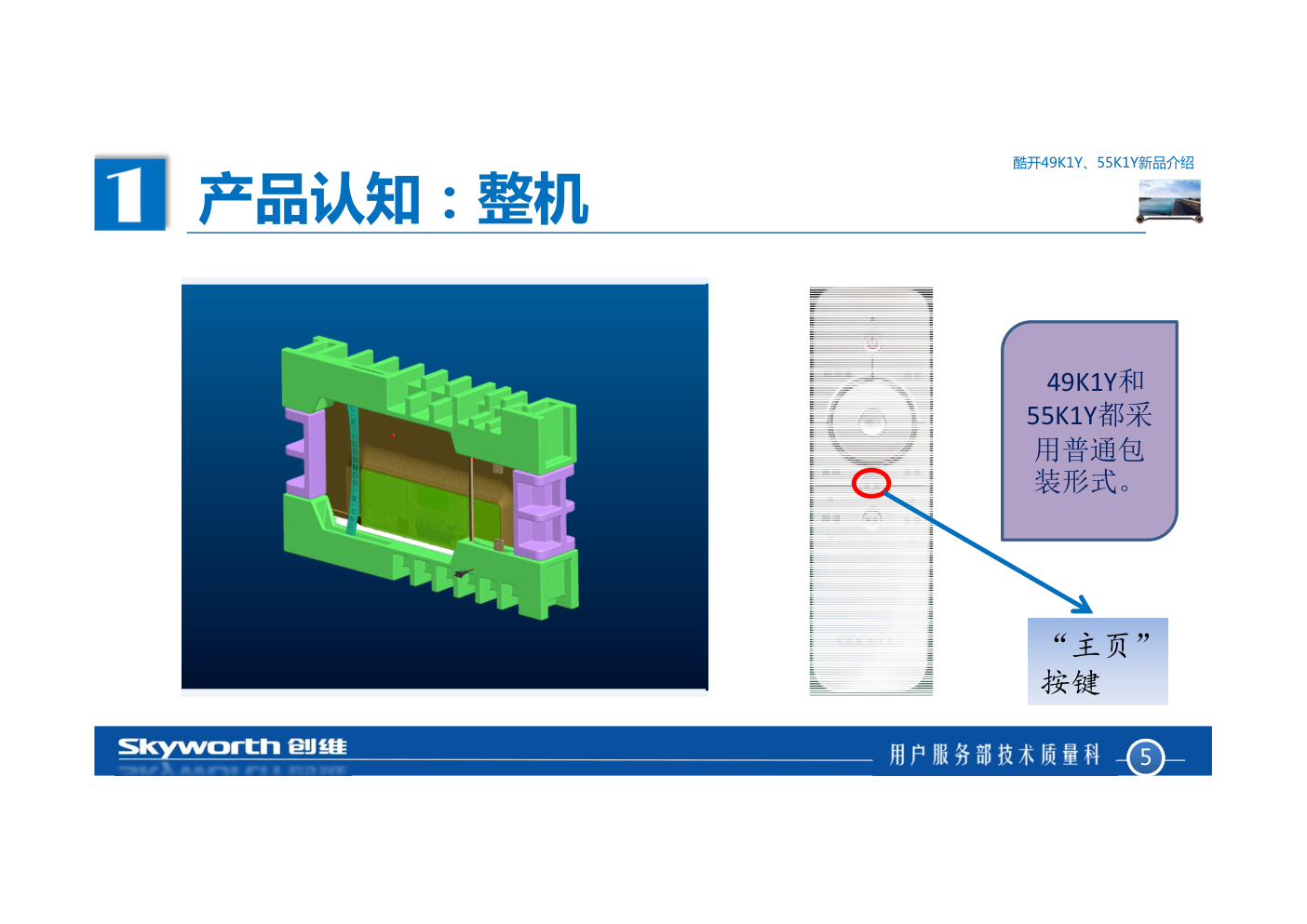

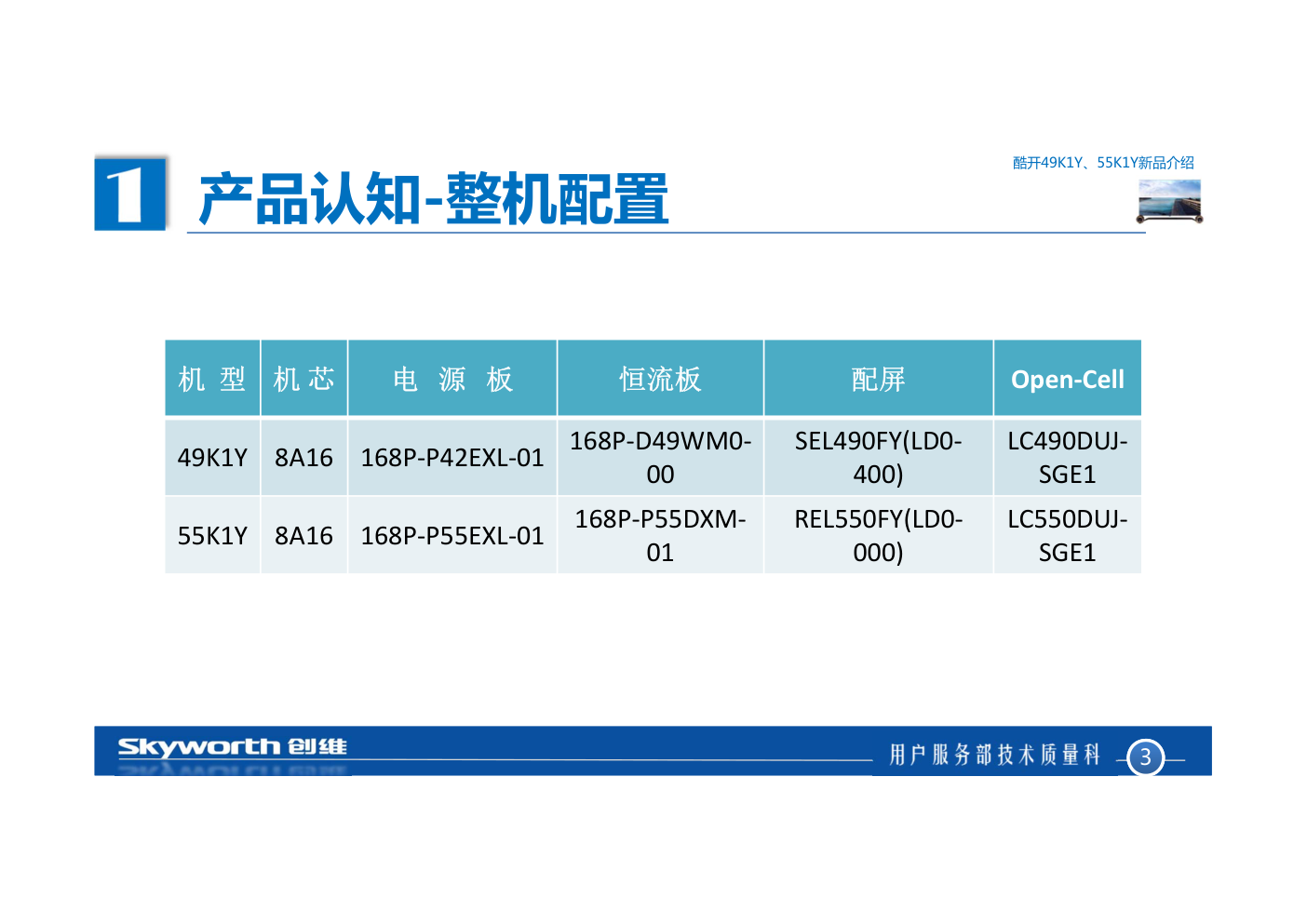

酷开49K1Y、55K1Y新品介绍 技术质量科 杨 波 2014-4-08 目录 目录 一、产品认知 一、产品认知 二、新功能玩法 二、新功能玩法 三、机芯及电源 三、机芯及电源 四、维修指南 四、维修指南 酷开49K1Y、55K1Y新品介绍 产品认知-整机配置 3 机 型 机 芯 电 源 板 恒流板 配屏 Open‐Cell 49K1Y 8A16 168P‐P42EXL‐01 168P‐D49WM0‐ 00 SEL490FY(LD0‐ 400) LC490DUJ‐ SGE1 55K1Y 8A16 168P‐P55EXL‐01 168P‐P55DXM‐ 01 REL550FY(LD0‐ 000) LC550DUJ‐ SGE1 酷开49K1Y、55K1Y新品介绍 产品认知：整机 4 49K1Y机器规格： 长1099*高672*250mm，重约 15Kg （含底座）。 长1099*高634*68mm，重约 14Kg （不含底座）。 55K1Y机器规格： 长1238*高752.5*251mm，重约20Kg （含底座）。 长1238*高719*67.5mm，重约19Kg （不含底座）。 酷开49K1Y、55K1Y新品介绍 产品认知：整机 5 “主页” 按键 49K1Y和 55K1Y都采 用普通包 装形式。 酷开49K1Y、55K1Y新品介绍 产品认知：配置 6 适合互联网商业模式的酷开 牌2K、2D电视 产品 定位 采用AML M6C（2核CPU+2 核GPU）方案开发 产品 方案 搭载天赐3.2系统，采用Coo  UI 1.1  产品 系统 双核CPU（1GHz）+双核GPU 1G DDR+4G EMMC,搭载创维 TV输入法 产品 配置 酷开49K1Y、55K1Y新品介绍 产品认知：端口 7 网络输入接口 音、视频信号输入2组（3合1） 音、视频信号输出1组（3合1） HDMI1.4a输入接口 3组 USB2.0输入接口3组 SD卡卡槽 待机开关 酷开49K1Y、55K1Y新品介绍 产品认知：功能 8 8A16机芯采用Amlogic  AML M6C芯片，在8A13基础上派生而来。主要面 向大中尺寸的中端Coocaa TV LED 电视，内置双核的ARMCortex-A9 1GHz CPU, 操作采用天赐3.2系统+ Coo UI 1.1,支持HDMI1.4a, 支持USB2.0功能， 支持语音（需手机实现）输入功能。 1、酷开K1Y系列产品搭载天赐3.2操作系统。 2、使用最新悬浮式Coo UI 1.1风格UI界面。 4、内置WIFI、蓝牙。 6、无RF、VGA、CA、重低音功能。 7、整合新版酷开影视大厅（支持影视聚合APK）、酷开游戏大厅V2.1、新 版酷开商城2.0，网络视频包括华数、优朋、爱奇艺、电视猫、优酷、 PPTV、腾讯视频Dopool互动电视等。 目录 目录 一、产品认知 一、产品认知 二、新功能玩法 二、新功能玩法 三、机芯及电源 三、机芯及电源 四、维修指南 四、维修指南 酷开49K1Y、55K1Y新品介绍 新功能玩法 10 K1Y系列特增加喜爱专栏和消息模块。 喜爱专栏是用户添加自己喜爱的或经常使用的应用， 方便进行直达。 消息模块是后台用于推送一些最新资讯，如重大新闻 事件等等。 酷开49K1Y、55K1Y新品介绍 新功能玩法 11 酷开影视栏包括: 华数、优朋直播、爱 奇艺、电视猫、泰捷 视频、凤凰网、腾讯、 互动电视、优酷视频、 搜狐视频和PPTV。 影视专栏 酷开49K1Y、55K1Y新品介绍 新功能玩法 12 酷开应用栏包括： 本地媒体、浏览器、 酷K、乐看儿童动画、 电视猫音乐等等。 应用专栏 酷开49K1Y、55K1Y新品介绍 新功能玩法 13 酷开游戏栏包括: 魔塔西游、运动加加 电视版、植物大战僵 尸、扑扇的小鸟、人 鱼球球等等。 游戏专栏 酷开49K1Y、55K1Y新品介绍 新功能玩法 14 酷开购物栏包括: 粮油干货、购物导航、 品牌导航、配件商城 和会员中心等等、 购物专栏 酷开49K1Y、55K1Y新品介绍 新功能玩法 15 酷开设置栏包括: 信号源、网络设置、 消息、系统设置、第 二屏、图像设置、声 音设置、玩机手册、 主题设置和系统更新。 设置专栏 酷开49K1Y、55K1Y新品介绍 新功能玩法 16 酷开喜爱栏:可以 添加一些应用，如智 能资讯、智能地图、 云平台、应用商城、 酷开游戏中心、健康 生活等等。 喜爱专栏 目录 目录 一、产品认知 一、产品认知 二、新功能玩法 二、新功能玩法 三、机芯及电源 三、机芯及电源 四、维修指南 四、维修指南 酷开49K1Y、55K1Y新品介绍 机芯及电源 18 8A16-系统结构 多路输入： 2路AV信号输入（3合1） 3路HDMI1.4 3路USB2.0 1路网络输入 1路SD卡槽输入 1路输出： AV信号输出（3合1） 酷开49K1Y、55K1Y新品介绍 机芯及电源 19 8A16-系统结构 网络输入接口 AV信号输入接口 AV信号输出接口 HDMI信号输入接口 隔离变压器 WIFI接口 预留蓝牙接口，后期去除 音响接口 EMMC DDR*2 主芯片 运算放大器 3.3V转2.5V变换芯片 3.3V转1.2V变换芯片 程序存储器 数字音频功放 12V使能控制芯片 12V转5V变换芯片 12V转3.3V变换芯片 12V转1.2V变换芯片 副板接口 背光控制恒流板 有线网 络芯片 串口 IIC接口 酷开49K1Y、55K1Y新品介绍 机芯及电源 20 8A16-供电系统结构 稳压 输入 开关管 稳压，ADC供电 稳压，内核供电 USB供电 主芯片供电 功放供电 液晶显示屏供电 酷开49K1Y、55K1Y新品介绍 机芯及电源 21 8A16-单元电路 复位电路 上电瞬间，两端 电压不能突变 主芯片IO输出 为高电平 Q0R1截止Q0R2截止 复位信号为低 电平，CPU复位 充电一 段时间 两端电压差 使其导通 复位信号为高 电平，复位结 束 酷开49K1Y、55K1Y新品介绍 机芯及电源 22 8A16-单元电路 背光亮度控制电路 CPU输出背光亮度 调节信号BL_ADJ 三极管倒相 120Hz方波型号 酷开49K1Y、55K1Y新品介绍 机芯及电源 23 8A16-单元电路 5V供电产生电路 电源板供电 DC‐DC变换 USB供电 WIFI供电 设计电压 5.17V。若 超过5.4V， 会烧毁外接 存储设备 酷开49K1Y、55K1Y新品介绍 机芯及电源 24 8A16-单元电路 12V使能控制电路 开机信号（高电平） 导通 导通 12V供电 USB、HDMI供电 酷开49K1Y、55K1Y新品介绍 机芯及电源 25 8A16-单元电路 3.3V使能控制电路 开机信号（高电平） 导通 导通 3.3V供电 酷开49K1Y、55K1Y新品介绍 机芯及电源 26 P42EXL-01-系统结构 整流滤波 380V PFC电压 交流输入 酷开49K1Y、55K1Y新品介绍 机芯及电源 27 P42EXL-01-EMI滤波电路 保险丝 压敏电阻 限流电阻 共模滤 波电容 共模电感 泄放电阻 差模电容 酷开49K1Y、55K1Y新品介绍 机芯及电源 28 P42EXL-01-主电源电路 升压电感 PFC功率开关管 升压二极管 过流检测取 样电阻 PFC滤波电容 LLC谐振电路 功率开关管 脉冲开关变压器 电流取 样电阻 30V稳压二极管 光电耦合器 目录 目录 一、产品认知 一、产品认知 二、新功能玩法 二、新功能玩法 三、机芯及电源 三、机芯及电源 四、维修指南 四、维修指南 酷开49K1Y、55K1Y新品介绍 维修指南 30 新下载串口说明 酷开49K1Y、55K1Y新品介绍 维修指南 31 电源板维修（P42EXL-01） E M I 滤 波 电 路 桥 堆 交流 输入 滤波电感 直 流 输 出 PFC滤波电容 脉冲变压器 保险丝 光耦 整 流 二 极 管 PFC开 关管 DC/DC 变换控 制管 12V 滤波 电容 2 4 V 滤 波 电 容 酷开49K1Y、55K1Y新品介绍 维修指南 32 电源板维修（P42EXL-01） TEA1716T 半桥谐振 控制芯片 取样电阻 过压保护 电路 酷开49K1Y、55K1Y新品介绍 维修指南 33 主板维修（8A16） U0L1（ME9435A）： 12V使能控制芯片，一 旦损坏，就不能待机。 U0P1（AOZ1284PI）： 12V转5V变换芯片，一 旦损坏，就会不开机或 黑屏或白屏等。 U0P6（ U_MP1494 ）： 12V转3.3V变换芯片， 一旦损坏，就会不开机、 黑屏等。 U0P3（ U_MP1494 ）： 12V转1.2V变换芯片， 一旦损坏，就会不开机、 不能待机。 U14~U15（GT8UB256M16BP‐ BG）：DDR3，一旦损坏，就 会不开机或黑/花屏等。 U18（AML7366‐M6C）：主芯 片，一旦损坏，就会不开机、 无图像、黑/白屏、无声等。 TN1（PSF‐16211）：隔 离变压器，一旦损坏， 就会网络连接异常。 U0M4 （ THGBM4G4D1 HBAIR ）：E‐ MMC，一旦损 坏，就会不开机、 无信号或黑屏。 U0V1（LM4558）：运 算放大器，一旦损坏， 就会无图像或黑/白屏。 U1P8（ LJ1118S‐2.5V ）： 3.3V到2.5V变换芯片， 一旦损坏，就会不开机 或黑/白屏。 U1P6（AS1117L‐1.2）： 3.3V转1.2V变换芯片， 一旦损坏，就会不开机。 U0M2（CAT24C32WI‐G T3）程序存储器，一旦 损坏，就会不开机、图 像不良、MAC丢失等。 U0A1（TAS5707PHPR） 数字音频功放，一旦损 坏，就会无声音或声音 失真或不开机。 酷开49K1Y、55K1Y新品介绍 维修指南 34 工厂模式 在“本机信息”下， 用遥控器按“上上下下 左右左右”，即可进入 工厂菜单。 当工厂模式菜单里的“单 键模式开关”为“开”时， 按工厂遥控器上的“工厂调 试”键（3FH），即可进入 工厂模式。按“返回”键或 “工厂调试”键（3FH）或 “屏显”键，均可退出工厂 模式。 i 本机信息 工 厂 遥 控 器 酷开49K1Y、55K1Y新品介绍 维修指南 35 工厂模式 酷开49K1Y、55K1Y新品介绍 维修指南 36 升级方法 1、本地升级方法说明： ①、将升级压缩包（8A16_K1Y_*****.zip文件）存入U盘的根目录。 ②、开机后将U盘或SD卡插入电视机的相应端口，按遥控器的“首页”键，进入首页，再按 “菜单”键，选择“系统设置”→“系统更新”→“本地升级”。 ③、根据菜单提示，选择要升级的主程序进行升级（文件名必须和机芯匹配，否则，本地 升级界面无法看到程序包）。 ④、升级时，OSD会提示系统自动关机，此时不能对电视机进行操作，请等待电视机自动 重启，重启后才进入真正的升级阶段，电源指示灯会红蓝灯闪烁，此时屏幕上会显示齿轮和升 级进度。 ⑤、待升级完成后，系统会自动重启电视机，升级后的第一次重启的开机速度会比平时长 3‐5分钟（数据拷贝需要一些时间），请勿在此阶段关机，以避免数据拷贝出错导致系统异常。 酷开49K1Y、55K1Y新品介绍 维修指南 37 升级方法 2、在线升级方法说明： ①、请保证电视机网络畅通，同时保证外设有足够的存储空间（插入U盘或SD卡，剩余空间 建议大于500M）。 ②、首先按遥控器的“首页”键，进入首页，然后按“菜单”键，选择“系统置”→“系统 更新”→“在线升级”，系统会自动将本机的程序版本与服务器上的程序版本进行比较，如果有 更新程序可以下载，那么在线升级界面会显示出可以下载的程序名，只需根据界面的指示进行 下载即可（下载支持断点续传，以防断网和断电情况出现）。 ③、在下载任务完成后，升级压缩包已在存储空间内，用户可再次进入“在线升级”页面， 启动升级对话框。 ④、在点击“确定”按钮后，系统将会使用下载的升级文件压缩包进行升级。 ⑤、待升级完成后，系统会自动重启电视机，升级后的第一次重启的开机速度会比平时长3‐ 5分钟（数据拷贝需要一些时间），请勿在此阶段关机，以避免数据拷贝出错导致系统异常（下 载完成后的升级情况等同于本地升级）。 酷开49K1Y、55K1Y新品介绍 维修指南 38 升级方法 3、强制升级方法说明： ①、将升级压缩包（updatek1.zip、uImage_recoveryk1、factory_update_param.aml、 aml_autoscript文件）存入U盘的根目录。 ②、电视断电后将U盘或SD卡插入电视机的相应端口，长按待机键上电，等15秒左右松开 按键。系统会自动进行升级。 ③、升级时，OSD会提示系统自动关机，此时不能对电视机进行操作，请等待电视机自动重 启，重启后才进入真正的升级阶段，电源指示灯会红蓝灯闪烁，此时屏幕上会显示齿轮和升级 进度。 ④、待升级完成后，系统会自动重启电视机，升级后的第一次重启的开机速度会比平时长 3‐5分钟（数据拷贝需要一些时间），请勿在此阶段关机，以避免数据拷贝出错导致系统异常。 酷开49K1Y、55K1Y新品介绍 维修指南 39 物料通带 机型 主板 电源板 恒流板 屏体 玻璃 WIFI 喇叭 遥控器 55K1 8A13 168P‐ P55EXL‐ 01 168P‐ P55DX M‐01 REL550 FY(LDF‐ 200) LC550D UJ‐ SGK1 NTUD‐ A2  W/RTL8 192DU 53D3‐ 39K100‐ R000(4 Ω 8W) YK‐ 2400C 55K1Y 8A16 168P‐ P55EXL‐ 01 168P‐ P55DX M‐01 REL550 FY(LD0‐ 000) LC550D UJ‐SGE1 NTUD‐ A3  W/RTL8 188ETV 53D3‐ 39K100‐ R000(4 Ω 8W) YK‐ 2400C 40 41 创维，专注健康科技 K1Y系列是 为进一步 丰富酷开电视产品，正 面面对互联网产品价格 体系变革，扩大酷开TV 产品“拥抱青春，追逐 梦想”的产品形象，结 合现有企业资源，在原 酷开K1(Y)基础上派生新 的尺寸。
