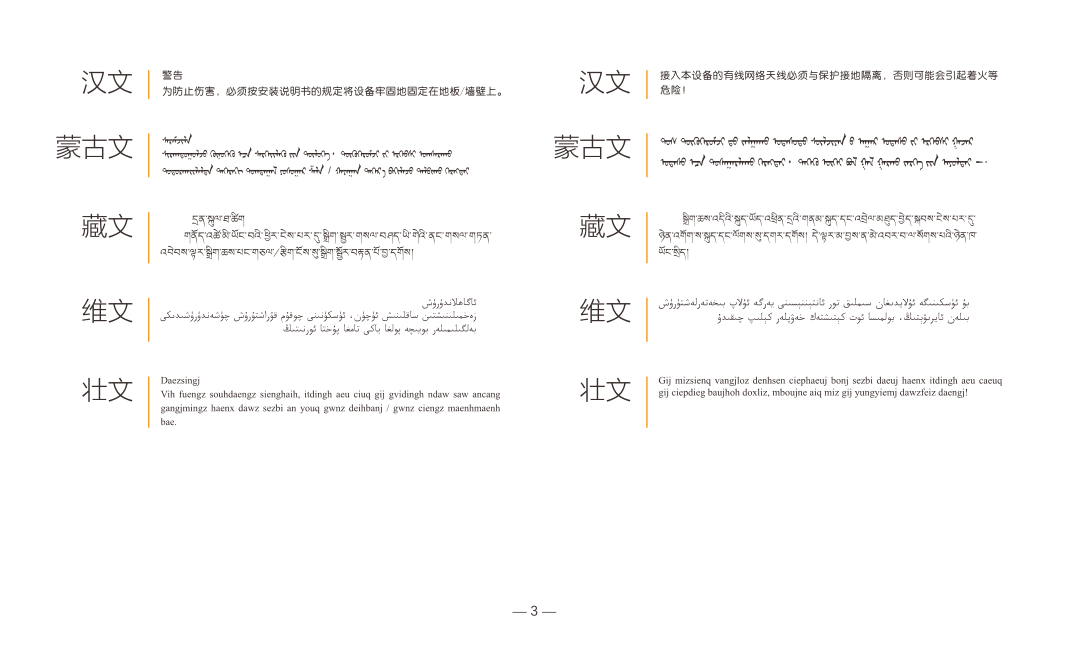

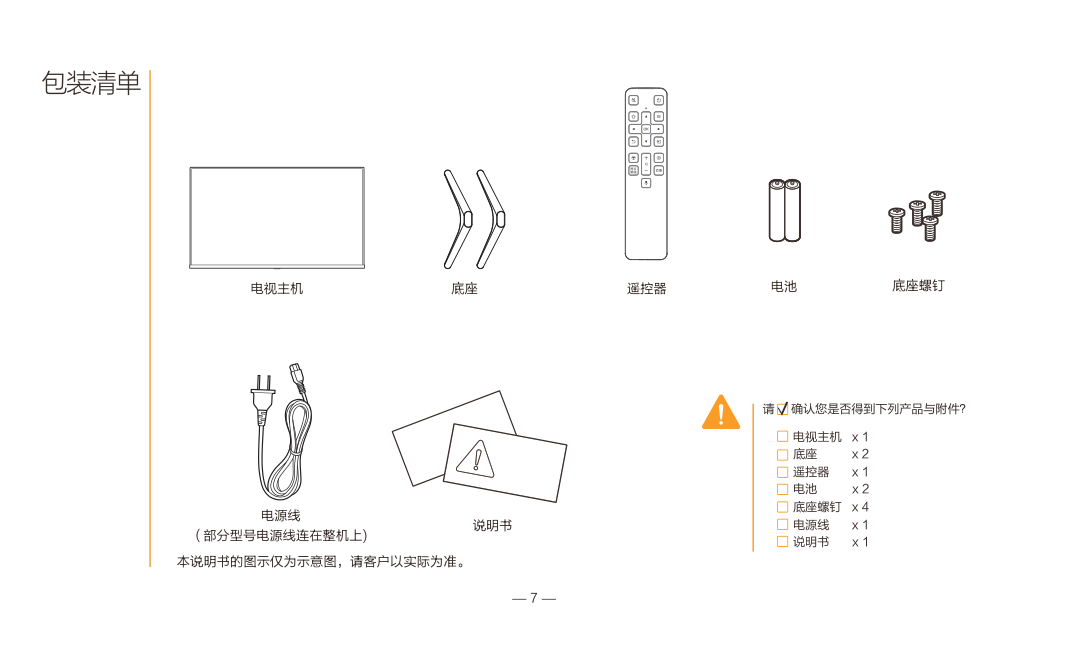

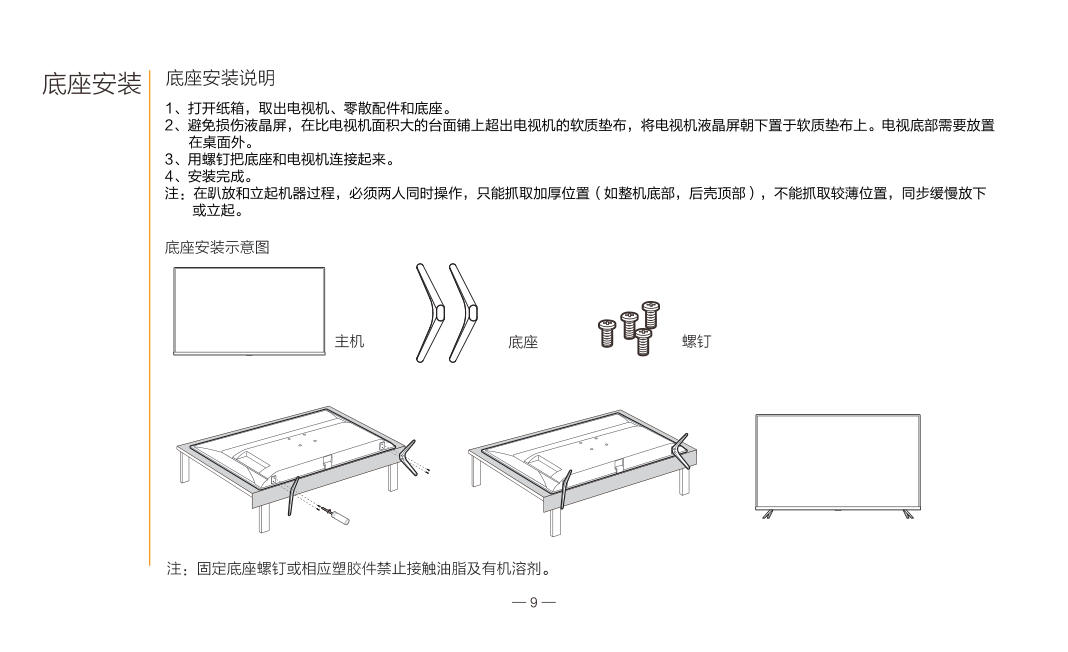

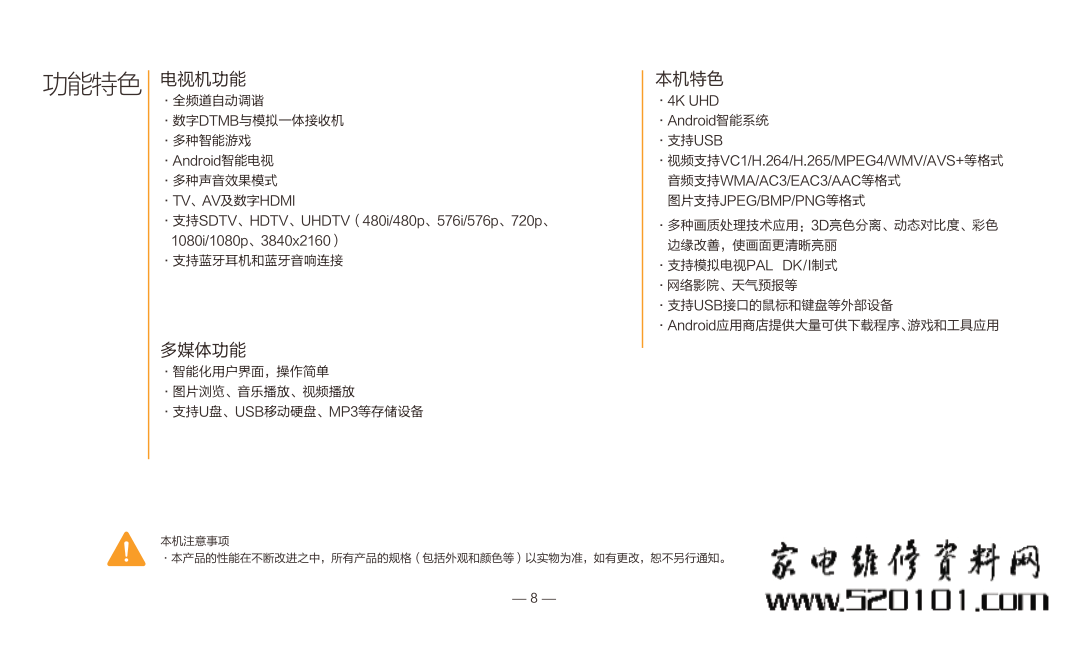

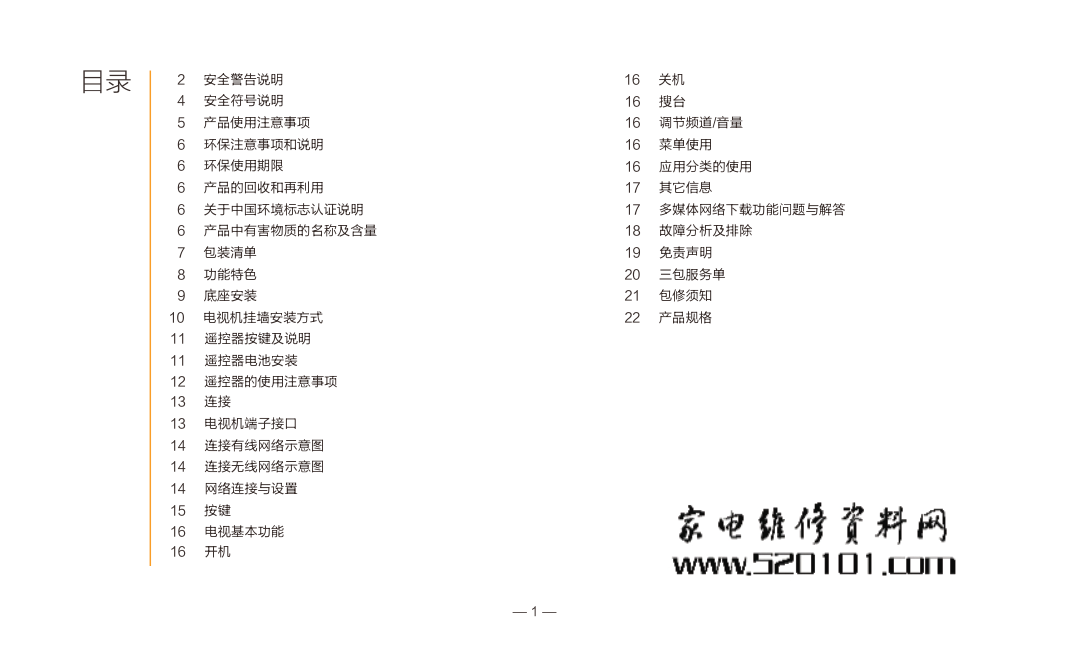

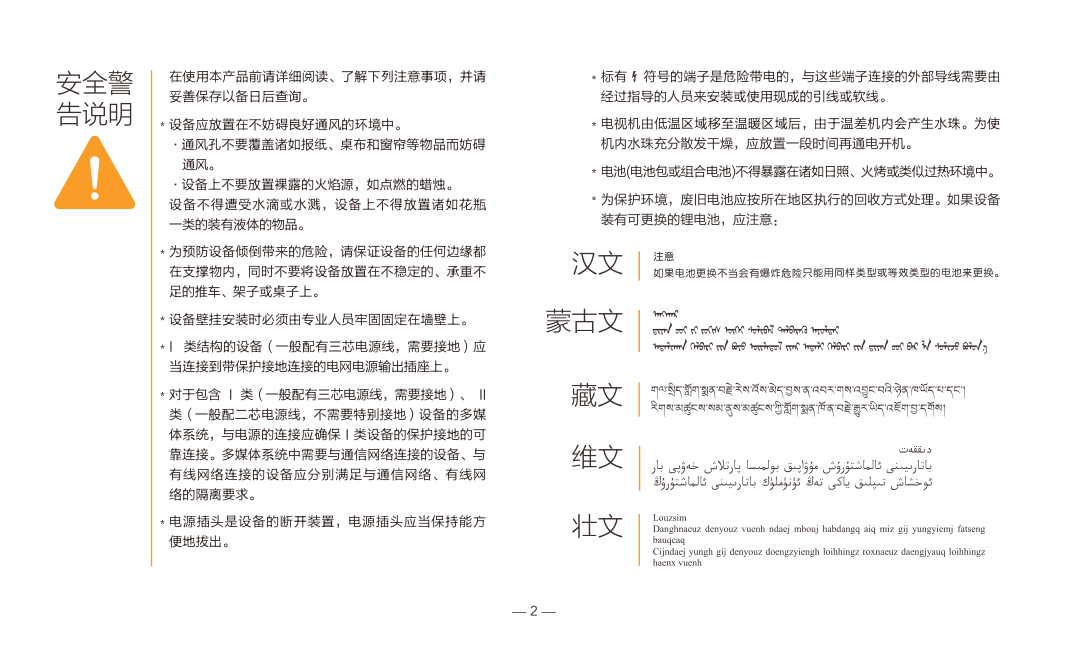

43V2 49V2 50V2 55V2 65V2 2 安全警告说明 4 安全符号说明 5 产品使用注意事项 6 环保注意事项和说明 6 环保使用期限 6 产品的回收和再利用 6 关于中国环境标志认证说明 6 产品中有害物质的名称及含量 7 包装清单 8 功能特色 9 底座安装 11 遥控器按键及说明 11 遥控器电池安装 12 遥控器的使用注意事项 13 连接 13 电视机端子接口 14 连接有线网络示意图 14 连接无线网络示意图 14 网络连接与设置 15 按键 16 电视基本功能 16 开机 16 搜台 16 调节频道/音量 16 菜单使用 16 应用分类的使用 17 其它信息 17 多媒体网络下载功能问题与解答 18 故障分析及排除 19 免责声明 20 三包服务单 21 包修须知 22 产品规格 10 电视机挂墙安装方式 16 关机 在使用本产品前请详细阅读、了解下列注意事项，并请 妥善保存以备日后查询。 设备应放置在不妨碍良好通风的环境中。 ·通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍 通风。 ·设备上不要放置裸露的火焰源，如点燃的蜡烛。 设备不得遭受水滴或水溅，设备上不得放置诸如花瓶 一类的装有液体的物品。 为预防设备倾倒带来的危险，请保证设备的任何边缘都 在支撑物内，同时不要将设备放置在不稳定的、承重不 足的推车、架子或桌子上。 设备壁挂安装时必须由专业人员牢固固定在墙壁上。 I 类结构的设备（一般配有三芯电源线，需要接地）应 当连接到带保护接地连接的电网电源输出插座上。 对于包含 I 类（一般配有三芯电源线，需要接地）、 II 类（一般配二芯电源线，不需要特别接地）设备的多媒 体系统，与电源的连接应确保 I 类设备的保护接地的可 靠连接。多媒体系统中需要与通信网络连接的设备、与 有线网络连接的设备应分别满足与通信网络、有线网 络的隔离要求。 电源插头是设备的断开装置，电源插头应当保持能方 便地拔出。 标有 符号的端子是危险带电的，与这些端子连接的外部导线需要由 经过指导的人员来安装或使用现成的引线或软线。 电视机由低温区域移至温暖区域后，由于温差机内会产生水珠。为使 机内水珠充分散发干燥，应放置一段时间再通电开机。 电池(电池包或组合电池)不得暴露在诸如日照、火烤或类似过热环境中。 为保护环境，废旧电池应按所在地区执行的回收方式处理。如果设备 装有可更换的锂电池，应注意： 安全警 告说明 维文 汉文 蒙古文 藏文 壮文 2 汉文 蒙古文 藏文 维文 壮文 3 汉文 蒙古文 藏文 维文 壮文 安全符号 说明 4 如果设备上有以下安全符号，应注意： 5 请勿擅自维修、改装或拆卸电视 机。如有故障，请让维修技术人 员检查和修理。 请勿站在或攀爬到电视机上。请 有小孩的家庭特别注意勿让小孩 攀爬到电视机上。请务必教育小 孩，攀爬到放置台上触摸电视机 控制面板等行为是危险的。 移动电视机时，请确认插头从电源 插座上拔下并断开天线、音频/视 频连接线及任何固定线的连接。 搬动电视机时，至少需要两个人， 务必直立搬动。勿使电视屏幕向 上或向下。 电视机发生故障、冒烟或发出异味 时，请立即关闭电视机，并从插座 上拔下电源插头。确认烟雾和异味 已消失后，请联系维修技术人员。 如果电视机坠落或外壳损坏，请立 即关闭电视机，并从插座上拔下电 源插头。请联络维修技术人员进行 检查和维修。 电视机长期不使用时（例如外出 度假或旅行），请从电源插座上 拔下电源插头。即使电视机处于 待机状态，此时电视机并未实现 与电源完全断开连接，所以仍然 会消耗微量的电流。 打雷或闪电时，请勿触摸天线、电 源线或其他已连接的电线电缆。 清洁前请拔掉电源插头。请勿使 用汽油或稀释剂等溶剂来清洁电 视机。这些溶剂可能会使外壳变 形或漆面受损。 如果橡胶或乙烯基制品与电视机 长期接触，可能会留下污迹。 如果外壳变脏，请用柔软干布擦拭 清洁液晶显示屏的表面时，请用柔 软的干布轻轻擦拭液晶屏表面。 注：禁止使用湿布擦拭屏幕及外壳 。 。 产品使用 注意事项 6 7 包装清单 底座螺钉 电源线 （部分型号电源线连在整机上) 说明书 请 确认您是否得到下列产品与附件？ 电池 电视主机 x 1 底座 x 2 遥控器 x 1 电池 x 2 底座螺钉 x 4 电源线 x 1 说明书 x 1 底座 电视主机 本说明书的图示仅为示意图，请客户以实际为准。 遥控器 8 功能特色 本机注意事项 ·本产品的性能在不断改进之中，所有产品的规格（包括外观和颜色等）以实物为准，如有更改，恕不另行通知。 电视机功能 ·全频道自动调谐 ·数字DTMB与模拟一体接收机 ·多种智能游戏 ·Android智能电视 ·多种声音效果模式 ·TV、AV及数字HDMI ·支持SDTV、HDTV、UHDTV（480i/480p、576i/576p、720p、 1080i/1080p、3840x2160） ·支持蓝牙耳机和蓝牙音响连接 多媒体功能 ·智能化用户界面，操作简单 ·图片浏览、音乐播放、视频播放 ·支持U盘、USB移动硬盘、MP3等存储设备 4K UHD 视频支持VC1/H.264/H.265/MPEG4/WMV/AVS+等格式 音频支持WMA/AC3/EAC3/AAC等格式 图片支持JPEG/BMP/PNG等格式 1、打开纸箱，取出电视机、零散配件和底座。 2、避免损伤液晶屏，在比电视机面积大的台面铺上超出电视机的软质垫布，将电视机液晶屏朝下置于软质垫布上。电视底部需要放置 在桌面外。 3、用螺钉把底座和电视机连接起来。 4、安装完成。 注：在趴放和立起机器过程，必须两人同时操作，只能抓取加厚位置（如整机底部，后壳顶部），不能抓取较薄位置，同步缓慢放下 或立起。 10 电视机挂 墙安装方 式 注：整机出厂不标配挂架，如有需要请付费购买，挂架螺钉在挂架包装里。 1 2 3 4 按照挂架说明书，将电视机挂在墙上 从后壳上取下VESA螺钉 1 完成挂架安装 用挂架螺钉固定上面的两个挂架孔， 用取下的两颗VESA螺钉固定下面 两个孔，把挂架锁到电视整机上 11 遥控器按 键及说明 遥控器 电池安装 遥控器电池安装示意图 插入电池 （2x7号电池） 信源键 显示/退出信源选项 直播键 进入当前设置的直播信源 T 键 短按显示T惠购， 长按显示快捷菜单 同步院线 进入同步院线应用 音量增减功能 待机/开机键 静音键 打开/关闭静音 确认选项 显示/退出主页界面 语音键 开启语音功能 设置键 显示设置菜单 12 遥控器的使用注意事项： ·用遥控器对电视进行操作时，请将遥控器对准前壳上的遥 控接收窗。若主机与遥控器之间有障碍物，遥控可能会 失灵。 ·为确保遥控器良好的操作性能，如更换电池使用较长时间 后，发现操作不正常，请立即更换电池。 ·不要将新、旧电池或不同型号的电池混合使用。 ·电池电力微弱时会发生泄漏电解液现象，这会损坏遥控器。 一旦发现电力微弱或遥控器无作用时请立即更换电池。 ·若长期不使用遥控器，请把电池取出，以免电池泄漏电 解液。 ·遥控器不用时请放在阴凉干燥处，不要受太阳直射，不要 受热，不要放在潮湿的地方。 ■ 本产品适用于TCL品牌型号的Android+智能云电视。 ■ 具备普通红外遥控操作功能和蓝牙无线遥控操作功能。 ■ 具备按键、语音功能，配合TCL相应电视可支持机顶盒遥控器控制功能 （超级智控）以及语音功能。 蓝牙无线遥控功能对码方法： 开启电视机，然后手持遥控器距离电视机1米以内，同时按下 键+OK键2 秒以上，遥控器自动进入对码状态，同时电视提示“正在对码”，对码成 功时电视端显示“对码成功”。否则若超过20秒仍然没有对码成功，则需 要重复上述步骤重新对码。 13 连接 电视机端子接口 （具有AV输出端子的视听设备） 黑色：SPDIF数字音频输出 白色：Audio左声道输出 红色：Audio右声道输出 家庭音响系统 （具有数位声音讯号输 入端子的音响设备） 音 频 右 音 频 左 天线输入 AV 输 入 视 频 数字/模拟音频输出 网 络 输 入 电脑/机顶盒/DVD播放机 （具有HDMI输出端子的视听设备） HDMI-1 HDMI-2/调试 USB 14 连接有线网络示意图 电视机 连接 连接 网络连接与设置 连接无线网络示意图 电视机 15 按键 待机键 16 电视基本 功能 电视机开机时，按遥控器 键，或短按电视机上的待机键 调出控制菜单，选择关机，长按即电视机进入待机状态。 17 1、为什么我用U盘（移动硬盘）播放电影没有声音？ 答：本机可能不支持电影的音频格式。 2、多媒体功能下，播放电影时，没有播放完毕就停止了？ 答：可能电影在压缩、拷贝或下载的过程中会出错误，因 此当播放到某一位置时，会自动停止播放该文件。 3、软件升级需要注意哪些事项？ 答：（1）升级过程不要断电； （2）升级过程中不要使用遥控器进行任何操作； （3）升级的过程可能需要较长时间，但是网络下载升级包 的过程受网络影响，无法准确估计，需要耐心等待。 4、软件升级后为什么没有明显变化？ 答：软件升级有时是增加新的功能，有时则是提升电视机 的性能，所以每次升级的内容不同，升级后可能增加了新 的功能，界面上有明显的变化；也有可能升级后，界面上 无任何变化，功能也没有增加，只是提高了机器的性能。 5、升级过程中不小心碰到电源，终止升级了怎么办？ 答：具体处理方法：如果电视机上原来插着U盘，请不要拔 下来，带着U盘重新开机，应该可以重新升级；如果原来没 有插着U盘开始的升级，也需要关机后重新开机，看是否正 常；如果仍然不能重新升级，请咨询TCL客服中心。 6、在接入U盘时，如果进入“媒体中心”，提示没有检测到 USB设备是什么原因？ 答：可能是因为移动硬盘出了故障或者供电不足导致。如 果是移动硬盘故障时，需要将移动硬盘接入到电脑中，对 移动硬盘进行修复，具体操作：首先，在电脑上找到的磁 盘，在需要修复的移动硬盘上点鼠标右键，在弹出框内选 择“属性”，再选择“工具”后即可开始修复选中的移动 硬盘或U盘。其次，如果移动硬盘供电不足（移动硬盘会 有"喀嚓"声）时，会导致硬盘无法正常工作，USB设备需 要电压5V，电流500MA-700MA。如果供电不足会导致 移动硬盘读写错误甚至无法识别。电视对该范围内的USB 使用没问题。如果出现了供电不足的情况，可以将USB线 的一端的两个插头同时插到USB接口上，以加强供电。另 外也可以使用外接电源（请注意选用适合的型号），请注 意一定要先开电视机后，再插入U盘。 多媒体网络下载功能问题与解答 其它信息 18 无图像，无伴音 家中保险丝、断路器不正常；电源插座开关没打开；电源线 路接触不良；检查信号源。 遥控器不能操作 电池没电，需要更换电池；电池的极性安装不正确。 图像正常，无伴音 可能伴音制式设置不正确；可能音量没打开，按音量加键； 有可能电视台出现故障。 无图像，有伴音 调整亮度、对比度模拟量；有可能电视台出现故障。 无彩色 调节彩色；是否为黑白电视节目。 无线电频率干扰 此干扰产生移动波纹或斜纹；有时使图像失去对比度。例如: 手机等,使机器远离干扰源。 故障分析及排除 如仍有问题请拨打TCL全国统一用户服务热线咨询 : 4008-123456 其它信息 19 您在使用液晶电视及其服务时，可能会接收到由我们或由第三 方提供的广告服务。 20 三包 服务单 尊敬的用户: 非常感谢您选购TCL彩电！今后在使用本产品的过程中，您 将享受TCL公司为您提供的优质服务。为更好的使用电视机， 请您在使用前，务必认真阅读《包修须知》。 服务承诺： 一、中心城市24小时内上门服务，边远地区预约上门服务。 二、全国统一咨询、报修、服务热线：4008-123456，提供 365天热线服务。 整机及其主要部件“三包”有效期： 按照国家“三包”规定，在“三包”有效期内且属于“三包” 责任范围的，消费者凭有效发票和三包服务单享受免费维修服 务。TCL彩电产品整机免费包修一年、主要部件包修三年。 加付相应费用，即可安心享受延长保修服务，该业务请咨 询上门服务的工程师或致电服务热线：4008-123456。 用户须知： 一、购机时请您填写此单; 二、请认真阅读《说明书》; 三、请妥善保存三包服务单; 四、维修记录，以服务工程师上门维修服务单据为准。 用户地址 购机地点 购机商场 购买日期 安装日期 购机机型 机身号码 购机票号 用户签名 用户电话 用户姓名 用户地址 购机地点 购机商场 购买日期 安装日期 购机机型 机身号码 购机票号 用户签名 用户电话 用户姓名 售后服务信息 安装结算联 包修须知 21 22 产品规格 20%RH-80%RH 10%RH-90%RH 音频输出功率 型号 额定消 耗功率 可视图像 对角线尺寸 主机尺寸(带底座) (宽X高X厚mm) 主机质量 (带底座)(kg) 85W 约108cm 约970X623X194 约7.5 43V2 8W+8W(±15%) 100W 约123cm 约1109X698X222 约9.6 49V2 50V2 65V2 8W+8W(±15%) 105W 约126cm 约1121X718X222 约10 8W+8W(±15%) 55V2 115W 约139cm 约1238X775X222 约12 8W+8W(±15%) 135W 约164cm 约1456X900X247 约19 8W+8W(±15%) HDMI、HDMI高清晰度多媒体接口及HDMI 商标为HDMI Licensing Administrator, Inc.在美国及其他国家的商标或注册商标。 版本 ：72-55V200-L01 产品执行标准号：Q/WP2046 TCL集团股份有限公司 地址：广东省惠州市仲恺高新技术开发区十九号小区 邮编：516006
