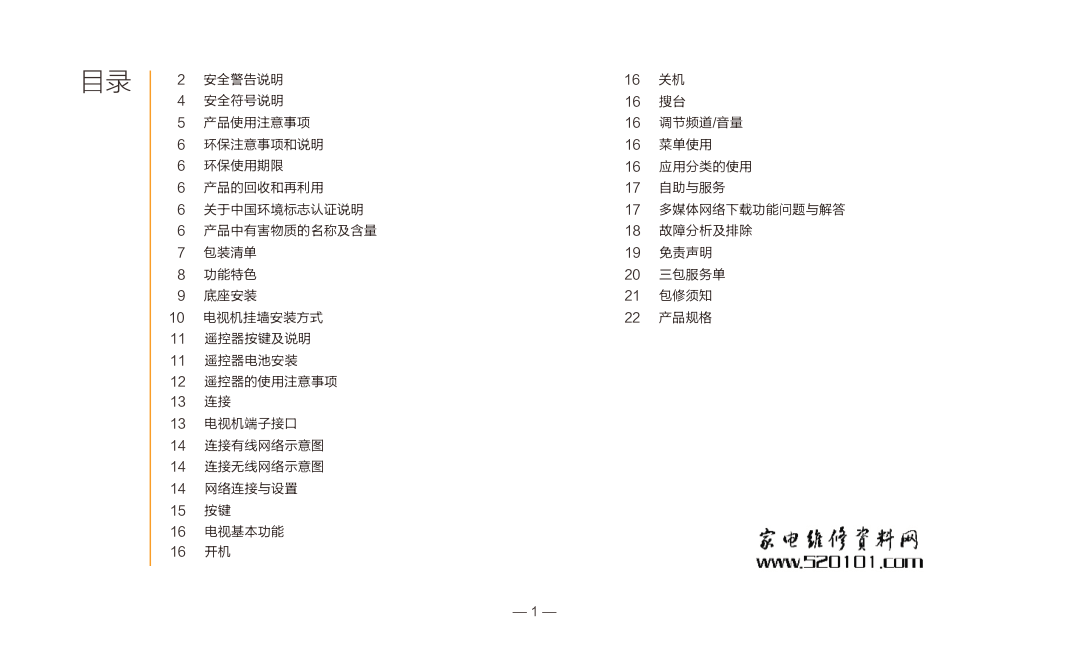

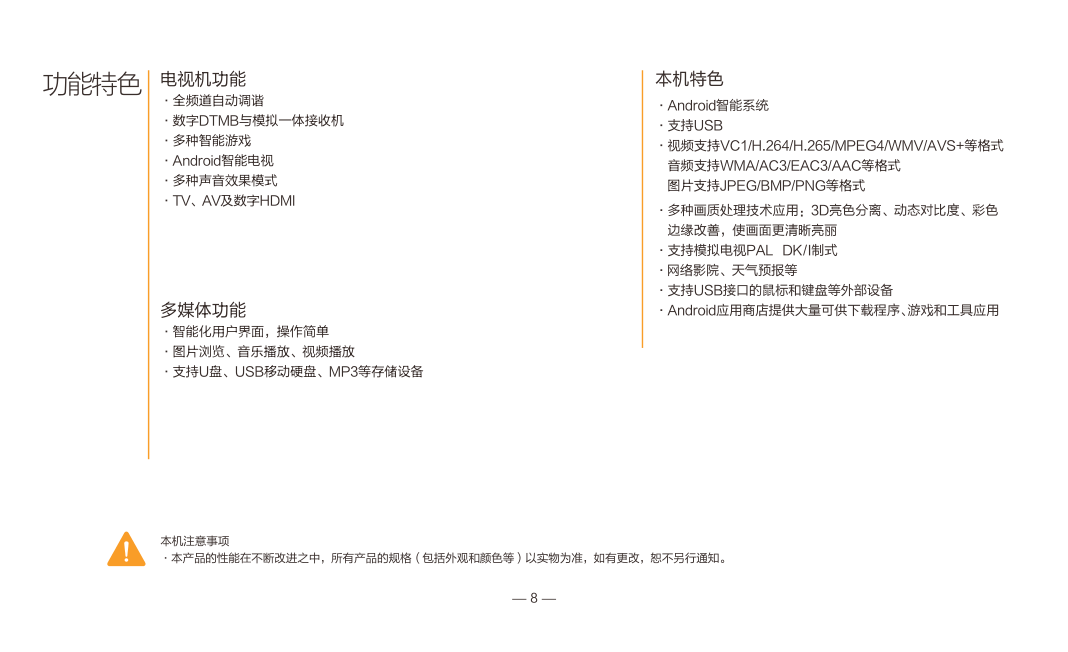

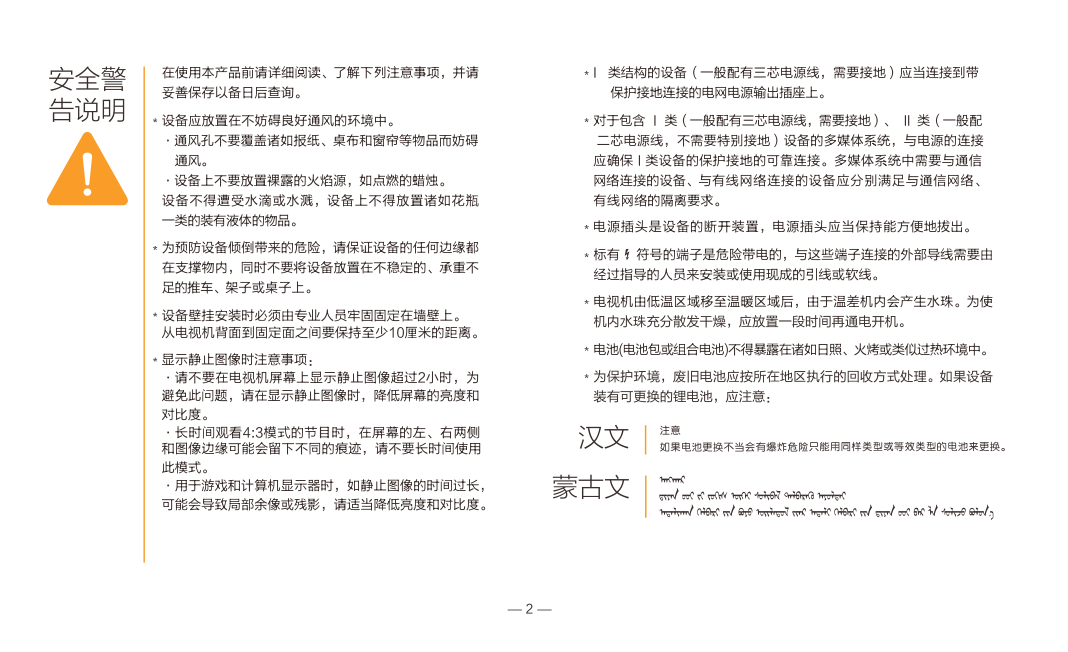

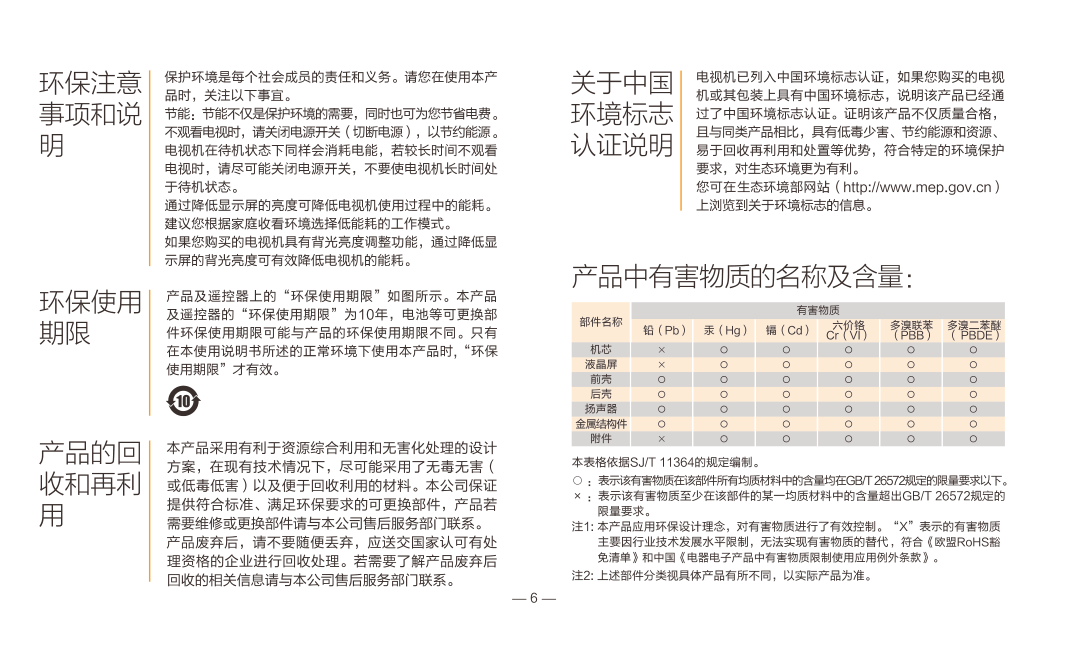

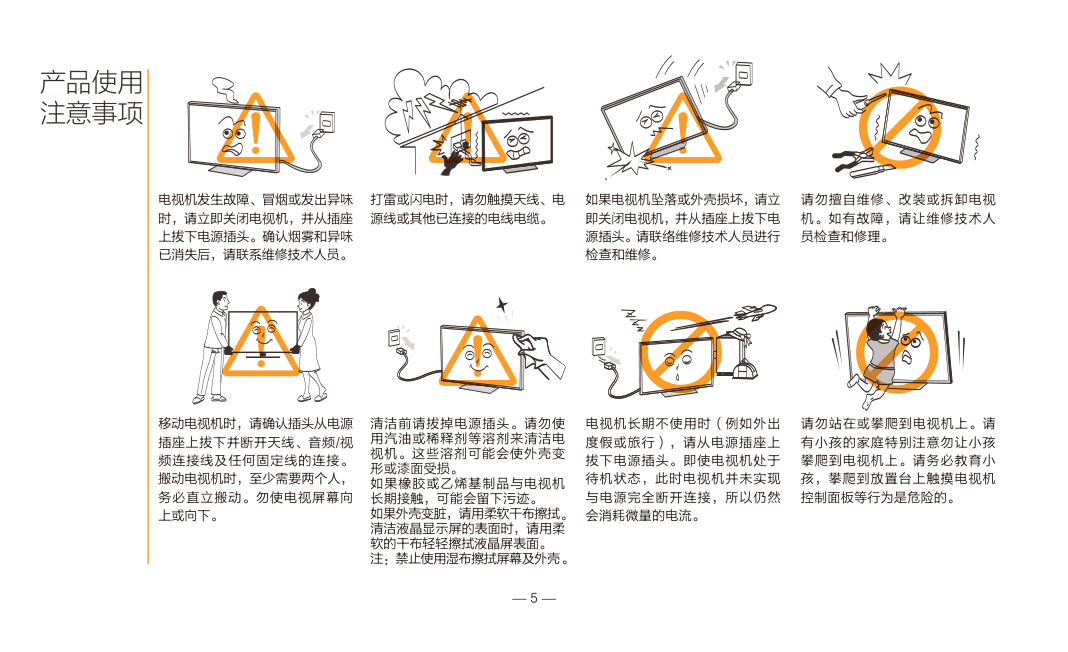

43F8F 43L8F 2 安全警告说明 4 安全符号说明 5 产品使用注意事项 6 环保注意事项和说明 6 环保使用期限 6 产品的回收和再利用 6 关于中国环境标志认证说明 6 产品中有害物质的名称及含量 7 包装清单 8 功能特色 9 底座安装 11 遥控器按键及说明 11 遥控器电池安装 12 遥控器的使用注意事项 13 连接 13 电视机端子接口 14 连接有线网络示意图 14 连接无线网络示意图 14 网络连接与设置 15 按键 16 电视基本功能 16 开机 16 搜台 16 调节频道/音量 16 菜单使用 16 应用分类的使用 17 自助与服务 17 多媒体网络下载功能问题与解答 18 故障分析及排除 19 免责声明 20 三包服务单 21 包修须知 22 产品规格 10 电视机挂墙安装方式 16 关机 2 在使用本产品前请详细阅读、了解下列注意事项，并请 妥善保存以备日后查询。 设备应放置在不妨碍良好通风的环境中。 ·通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍 通风。 ·设备上不要放置裸露的火焰源，如点燃的蜡烛。 设备不得遭受水滴或水溅，设备上不得放置诸如花瓶 一类的装有液体的物品。 为预防设备倾倒带来的危险，请保证设备的任何边缘都 在支撑物内，同时不要将设备放置在不稳定的、承重不 足的推车、架子或桌子上。 设备壁挂安装时必须由专业人员牢固固定在墙壁上。 从电视机背面到固定面之间要保持至少10厘米的距离。 显示静止图像时注意事项： ·请不要在电视机屏幕上显示静止图像超过2小时，为 避免此问题，请在显示静止图像时，降低屏幕的亮度和 对比度。 ·长时间观看4:3模式的节目时，在屏幕的左、右两侧 和图像边缘可能会留下不同的痕迹，请不要长时间使用 此模式。 ·用于游戏和计算机显示器时，如静止图像的时间过长， 可能会导致局部余像或残影，请适当降低亮度和对比度。 安全警 告说明 I 类结构的设备（一般配有三芯电源线，需要接地）应当连接到带 保护接地连接的电网电源输出插座上。 对于包含 I 类（一般配有三芯电源线，需要接地）、 II 类（一般配 二芯电源线，不需要特别接地）设备的多媒体系统，与电源的连接 应确保 I 类设备的保护接地的可靠连接。多媒体系统中需要与通信 网络连接的设备、与有线网络连接的设备应分别满足与通信网络、 有线网络的隔离要求。 电源插头是设备的断开装置，电源插头应当保持能方便地拔出。 标有 符号的端子是危险带电的，与这些端子连接的外部导线需要由 经过指导的人员来安装或使用现成的引线或软线。 电视机由低温区域移至温暖区域后，由于温差机内会产生水珠。为使 机内水珠充分散发干燥，应放置一段时间再通电开机。 电池(电池包或组合电池)不得暴露在诸如日照、火烤或类似过热环境中。 为保护环境，废旧电池应按所在地区执行的回收方式处理。如果设备 装有可更换的锂电池，应注意： 汉文 蒙古文 3 维文 藏文 壮文 汉文 蒙古文 藏文 维文 壮文 汉文 蒙古文 藏文 维文 壮文 安全符号 说明 4 如果设备上有以下安全符号，应注意： 5 请勿擅自维修、改装或拆卸电视 机。如有故障，请让维修技术人 员检查和修理。 请勿站在或攀爬到电视机上。请 有小孩的家庭特别注意勿让小孩 攀爬到电视机上。请务必教育小 孩，攀爬到放置台上触摸电视机 控制面板等行为是危险的。 移动电视机时，请确认插头从电源 插座上拔下并断开天线、音频/视 频连接线及任何固定线的连接。 搬动电视机时，至少需要两个人， 务必直立搬动。勿使电视屏幕向 上或向下。 电视机发生故障、冒烟或发出异味 时，请立即关闭电视机，并从插座 上拔下电源插头。确认烟雾和异味 已消失后，请联系维修技术人员。 如果电视机坠落或外壳损坏，请立 即关闭电视机，并从插座上拔下电 源插头。请联络维修技术人员进行 检查和维修。 电视机长期不使用时（例如外出 度假或旅行），请从电源插座上 拔下电源插头。即使电视机处于 待机状态，此时电视机并未实现 与电源完全断开连接，所以仍然 会消耗微量的电流。 打雷或闪电时，请勿触摸天线、电 源线或其他已连接的电线电缆。 清洁前请拔掉电源插头。请勿使 用汽油或稀释剂等溶剂来清洁电 视机。这些溶剂可能会使外壳变 形或漆面受损。 如果橡胶或乙烯基制品与电视机 长期接触，可能会留下污迹。 如果外壳变脏，请用柔软干布擦拭 清洁液晶显示屏的表面时，请用柔 软的干布轻轻擦拭液晶屏表面。 注：禁止使用湿布擦拭屏幕及外壳 。 。 产品使用 注意事项 6 说明书 x 1 7 包装清单 本说明书的图示仅为示意图，请客户以实际为准。 底座螺钉 说明书 请 确认您是否得到下列产品与附件？ 电池 电视主机 x 1 底座 x 2 遥控器 x 1 电池 x 2 底座螺钉 x 4 遥控器 底座 电视主机 电源线 （电源线连在整机上） 8 功能特色 本机注意事项 ·本产品的性能在不断改进之中，所有产品的规格（包括外观和颜色等）以实物为准，如有更改，恕不另行通知。 电视机功能 ·全频道自动调谐 ·数字DTMB与模拟一体接收机 ·多种智能游戏 ·Android智能电视 ·多种声音效果模式 ·TV、AV及数字HDMI 多媒体功能 ·智能化用户界面，操作简单 ·图片浏览、音乐播放、视频播放 ·支持U盘、USB移动硬盘、MP3等存储设备 视频支持VC1/H.264/H.265/MPEG4/WMV/AVS+等格式 音频支持WMA/AC3/EAC3/AAC等格式 图片支持JPEG/BMP/PNG等格式 1、打开纸箱，取出电视机、零散配件和底座。 2、避免损伤液晶屏，在比电视机面积大的台面铺上超出电视机的软质垫布，将电视机液晶屏朝下置于软质垫布上。电视底部需要放置 在桌面外。 3、用底座螺钉把底座和电视机连接起来。 4、安装完成。 注：在趴放和立起机器过程，必须两人同时操作，只能抓取加厚位置（如整机底部，后壳顶部），不能抓取较薄位置，同步缓慢放下 或立起。 底座螺钉 底座 主机 10 电视机挂 墙安装方 式 注：整机出厂不标配挂架，如有需要请付费购买。 注：部分机型只有两颗VESA螺钉或无VESA螺钉， 挂墙要使用挂架包装里的短螺钉。 用后壳取下的4颗VESA螺钉将挂架锁到电视整机上 1 2 3 4 按照挂架说明书，将电视机挂在墙上 从后壳上取下VESA螺钉 1 完成挂架安装 11 遥控器按 键及说明 信源键 显示/退出信源选项 T 键 短按显示T惠购， 长按显示快捷菜单 待机/开机键 静音键 打开/关闭静音 设置键 数字键 显示/退出设置菜单 选择数字 遥控器 电池安装 遥控器电池安装示意图 插入电池 （2x7号电池） 显示主页界面 12 遥控器的使用注意事项： ·用遥控器对电视进行操作时，请将遥控器对准前壳上的遥 控接收窗。若主机与遥控器之间有障碍物，遥控可能会 失灵。 ·为确保遥控器良好的操作性能，如更换电池使用较长时间 后，发现操作不正常，请立即更换电池。 ·不要将新、旧电池或不同型号的电池混合使用。 ·电池电力微弱时会发生泄漏电解液现象，这会损坏遥控器。 一旦发现电力微弱或遥控器无作用时请立即更换电池。 ·若长期不使用遥控器，请把电池取出，以免电池泄漏电 解液。 ·遥控器不用时请放在阴凉干燥处，不要受太阳直射，不要 受热，不要放在潮湿的地方。 13 连接 电视机端子接口 电脑/机顶盒/DVD播放机 （具有HDMI输出端子的视听设备） 家庭音响系统 （具有数位声音讯号输 入端子的音响设备） （具有AV输出端子的视听设备） 14 连接有线网络示意图 连接 连接 网络连接与设置 连接无线网络示意图 15 按键 遥控接收窗 指示灯 待机/开机键 在待机状态下，按一下开机。 16 电视基本 功能 电视机开机时，按遥控器 键，或短按电视机上的待机键 调出控制菜单，选择关机，长按即电视机进入待机状态。 进入电视的主页，按遥控器上的左/右键选择不同的应用分 类，当遥控器的焦点移到这些应用分类上时，界面就会显 示该应用包含的分类的内容。 主页：按主页键进入主页，按上/下/左/右键切换，按OK 键进入选项，按返回键退出选项。 菜单：菜单键用于TV状态下的各项操作如搜台、信源选 择等。 17 1、为什么我用U盘（移动硬盘）播放电影没有声音？ 答：本机可能不支持电影的音频格式。 2、多媒体功能下，播放电影时，没有播放完毕就停止了？ 答：可能电影在压缩、拷贝或下载的过程中会出错误，因 此当播放到某一位置时，会自动停止播放该文件。 3、软件升级需要注意哪些事项？ 答：（1）升级过程不要断电； （2）升级过程中不要使用遥控器进行任何操作； （3）升级的过程可能需要较长时间，但是网络下载升级包 的过程受网络影响，无法准确估计，需要耐心等待。 4、软件升级后为什么没有明显变化？ 答：软件升级有时是增加新的功能，有时则是提升电视机 的性能，所以每次升级的内容不同，升级后可能增加了新 的功能，界面上有明显的变化；也有可能升级后，界面上 无任何变化，功能也没有增加，只是提高了机器的性能。 5、升级过程中不小心碰到电源，终止升级了怎么办？ 答：具体处理方法：如果电视机上原来插着U盘，请不要拔 下来，带着U盘重新开机，应该可以重新升级；如果原来没 有插着U盘开始的升级，也需要关机后重新开机，看是否正 常；如果仍然不能重新升级，请咨询TCL客服中心。 6、在接入U盘时，如果进入“媒体中心”，提示没有检测到 USB设备是什么原因？ 答：可能是因为移动硬盘出了故障或者供电不足导致。如 果是移动硬盘故障时，需要将移动硬盘接入到电脑中，对 移动硬盘进行修复，具体操作：首先，在电脑上找到的磁 盘，在需要修复的移动硬盘上点鼠标右键，在弹出框内选 择“属性”，再选择“工具”后即可开始修复选中的移动 硬盘或U盘。其次，如果移动硬盘供电不足（移动硬盘会 有"喀嚓"声）时，会导致硬盘无法正常工作，USB设备需 要电压5V，电流500mA-700mA。如果供电不足会导致 移动硬盘读写错误甚至无法识别。电视对该范围内的USB 使用没问题。如果出现了供电不足的情况，可以将USB线 的一端的两个插头同时插到USB接口上，以加强供电。另 外也可以使用外接电源（请注意选用适合的型号），请注 意一定要先开电视机后，再插入U盘。 多媒体网络下载功能问题与解答 自助与 服务 18 无图像，无伴音 家中保险丝、断路器不正常；电源插座开关没打开；电源线 路接触不良；检查信号源。 遥控器不能操作 电池没电，需要更换电池；电池的极性安装不正确。 图像正常，无伴音 可能伴音制式设置不正确；可能音量没打开，按音量加键； 有可能电视台出现故障。 无图像，有伴音 调整亮度、对比度模拟量；有可能电视台出现故障。 无彩色 调节彩色；是否为黑白电视节目。 无线电频率干扰 此干扰产生移动波纹或斜纹；有时使图像失去对比度。例如: 手机等,使机器远离干扰源。 故障分析及排除 更多帮助请拨打TCL服务热线 : 4008-123456 扫 微 信 二 维 码 直 通 产 品 服 务 自助与 服务 19 说明书的描述与电视的实际界面之间可能会存在某些不同，因为 电视的软件版本、网络运营商、第三方应用提供商和第三方市场 可能对网络环境及第三方应用状态随时进行更新。TCL王牌电器 （惠州）有限公司及其关联公司对所有网络差异或其潜在后果（如有） 概不负任何法律责任，其责任会由第三方完全承担。 本机内所有第三方软件均以原有形式提供。不会做任何形式的保 证，包括明示或暗示特定目的或用途、第三方应用的合适性或买 方购入的应用程序及附件与整机的兼容性、非侵权的著作权。 如您购买的是智能电视，将含有开机广告，且您在使用过程中可 能会收到由我们或第三方提供的广告服务。 购买者同意TCL王牌电器（惠州）有限公司将在任何阶段都不会 对第三方软件或购买附件在本机或任何其他购买的设备无法操作 或操作失败负责。在法律允许的最大程度下，对于购买者以任何 方式使用或尝试使用第三方软件产生的任何索赔、要求、诉讼或 行为，更具体来说的（但不限于）违法行为，TCL王牌电器（惠 州）有限公司拒绝承认此项所有法律责任。由TCL王牌电器（惠 州）有限公司免费提供的第三方软件，不排除在未来出现需付费 的更新及升级，TCL王牌电器（惠州）有限公司不会负责此项额 外费用，其所需费用应完全由购买者来自行承担。应用商店中未 安装应用程序能否使用视网络运营商及第三方应用提供商而定。 在任何情况下，未安装的应用程序不能视为TCL王牌电器（惠州） 有限公司的保证配置，仅视为TCL王牌电器（惠州）有限公司给 购买者的资讯，TCL王牌电器（惠州）有限公司有权随时在本机 增加或移除第三方软件，而不做任何事前通知。在任何情况下， 该移除若对购买者使用或尝试使用该应用程序及第三方软件造成 任何后果，TCL王牌电器（惠州）有限公司概不负责。因 用户违反安全注意事项及使用操作说明而导致的事故， TCL王牌电器（惠州）有限公司概不负责。 免责声明 20 三包 服务单 尊敬的用户: 非常感谢您选购TCL彩电！今后在使用本产品的过程中，您 将享受TCL公司为您提供的优质服务。为更好的使用电视机， 请您在使用前，务必认真阅读《包修须知》。 服务承诺： 一、中心城市24小时内上门服务，边远地区预约上门服务。 二、全国统一咨询、报修、服务热线：4008-123456，提供 365天热线服务。 整机及其主要部件“三包”有效期： 按照国家“三包”规定，在“三包”有效期内且属于“三包” 责任范围的，消费者凭有效发票和三包服务单享受免费维修服 务。TCL彩电产品整机免费包修一年、主要部件包修三年。 加付相应费用，即可安心享受延长保修服务，该业务请咨 询上门服务的工程师或致电服务热线：4008-123456。 用户须知： 一、购机时请您填写此单; 二、请认真阅读《说明书》; 三、请妥善保存三包服务单; 四、维修记录，以服务工程师上门维修服务单据为准。 用户地址 购机地点 购机商场 购买日期 安装日期 购机机型 机身号码 购机票号 用户签名 用户电话 用户姓名 用户地址 购机地点 购机商场 购买日期 安装日期 购机机型 机身号码 购机票号 用户签名 用户电话 用户姓名 售后服务信息 安装结算联 包修须知 21 22 产品规格 音频输出功率 型号 额定消 耗功率 可视图像 对角线尺寸 主机尺寸(带底座) (宽X高X厚mm) 主机质量 (带底座)(kg) 75W 约108cm 约970X624X253 约6.8 43L8F 8W+8W(±15%) 75W 约108cm 约968X624X253 约6.8 43F8F 8W+8W(±15%) 20%RH-80%RH 10%RH-90%RH 工作电压：220V~ 50Hz 正常使用及储存环境： 工作温度： 储存温度： 工作湿度： 储存湿度： 网络接口：RJ45/10/100m. BASE AV音频接口（输出）： AV音频接口（输入）： AV视频接口（输入）： 射频天线输入： 调整状态指示：屏幕视窗菜单 状态显示方式：屏幕显示 海拔高度： 接收频道：UHF、VHF全频道 如设备有标示适用的海拔高度，则以设备标示为准 适合制式：TV：PAL DK/I DTMB AV: NTSC、PAL 75 75 1.0Vp-p 10k , 0.5Vrms 10k , 0.3Vrms 不平衡 5 C 45 C 45 C -15 C 5000米 USB 2.0：5.0V 500mA USB 3.0：5.0V 900mA（限有USB 3.0的型号） TCL王牌电器（惠州）有限公司 产品执行标准号：Q/WP2046 TCL王牌电器（惠州）有限公司 地址：广东省惠州市仲恺高新技术产业开发区惠风四路78号 邮编：516006 7 2 - T 9 2 0 P 0 - L 8 F 0 1
