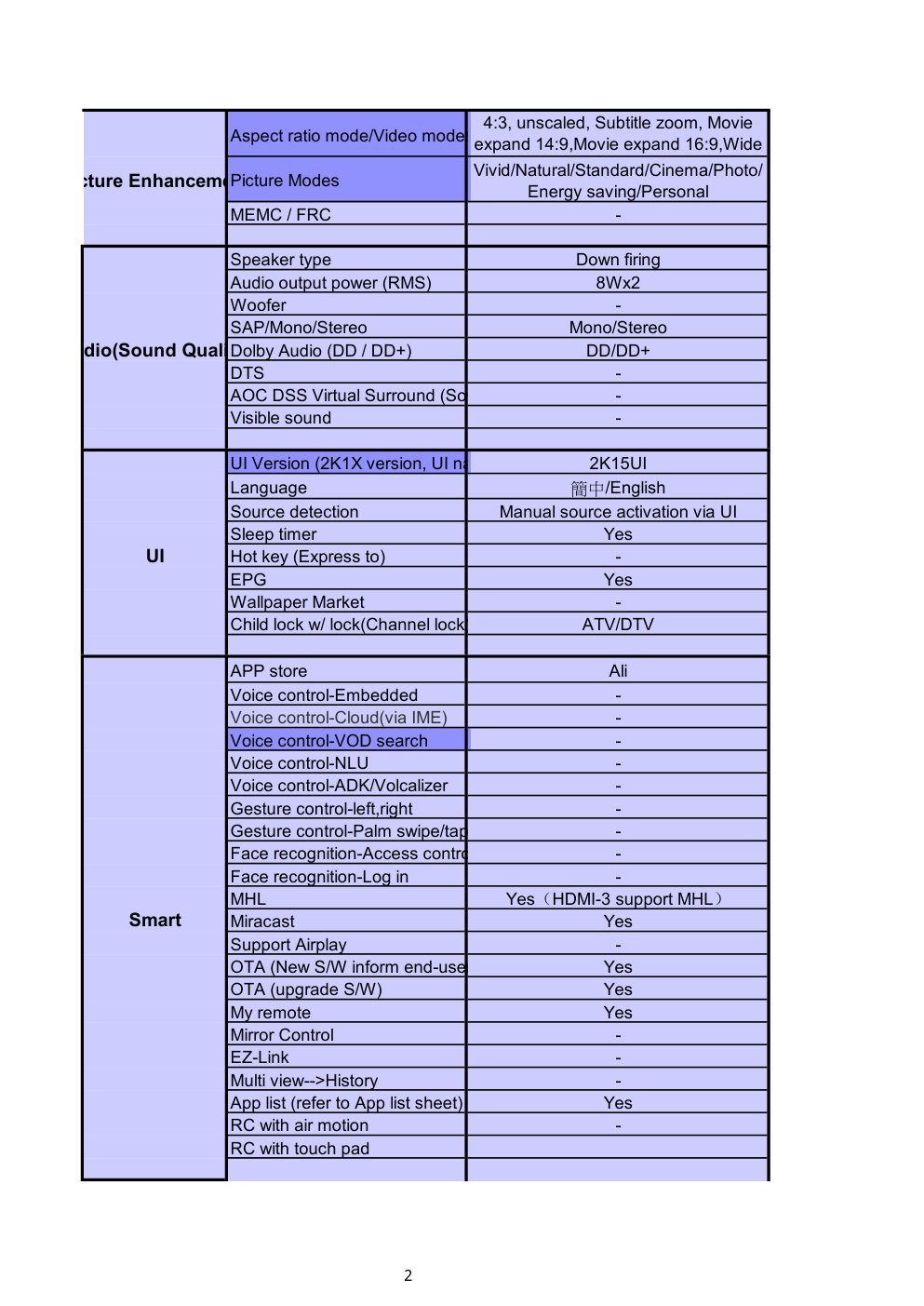

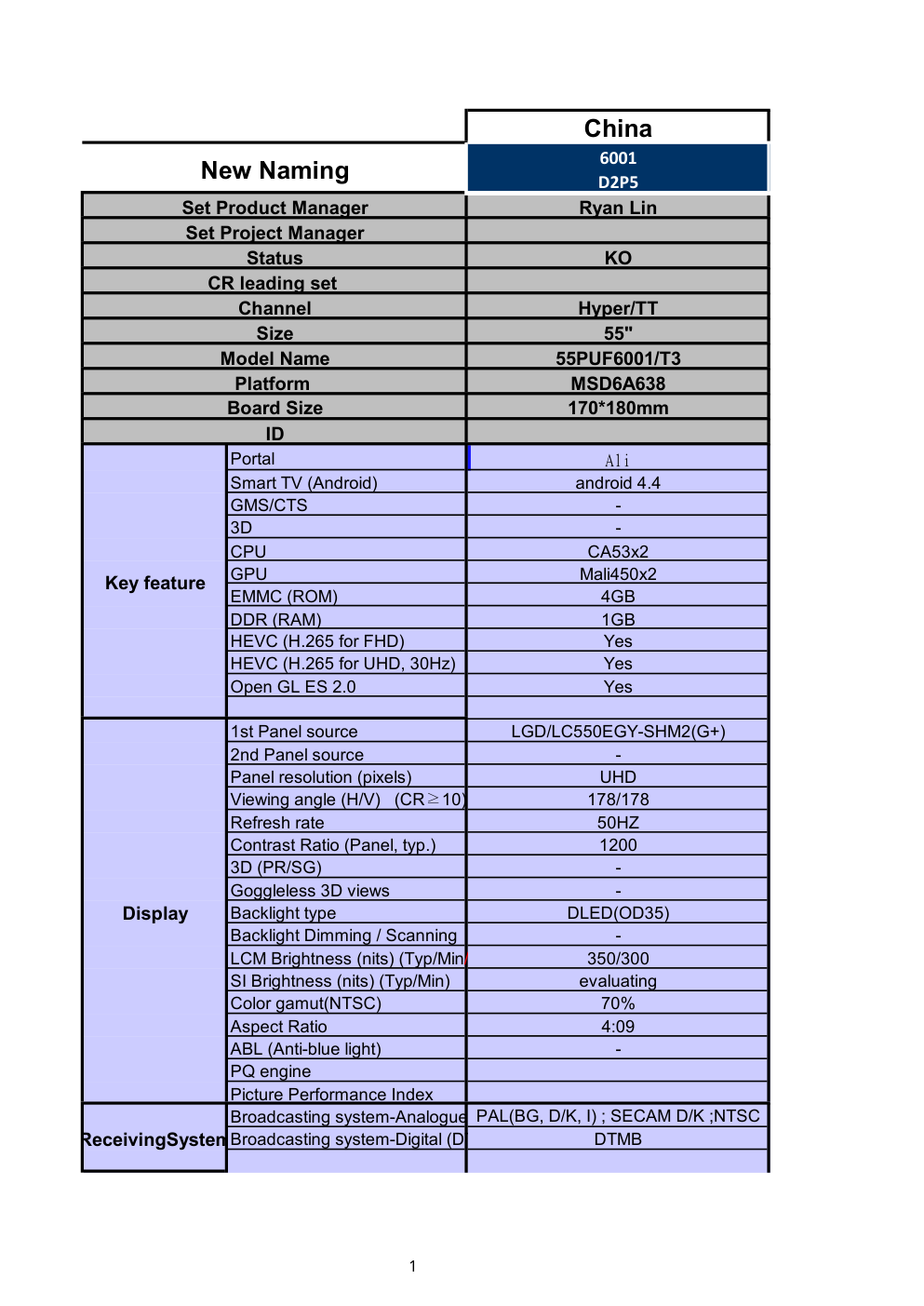

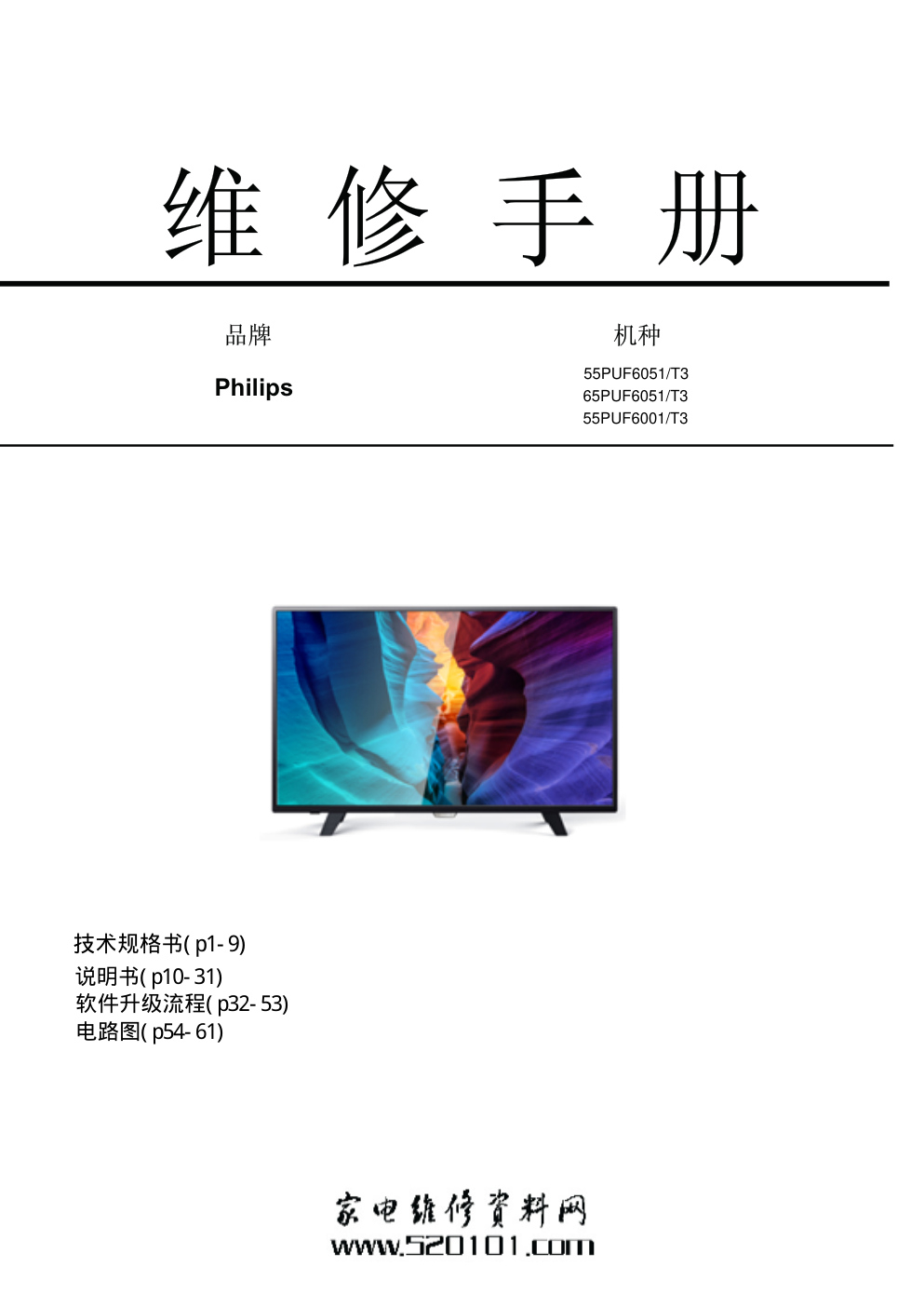

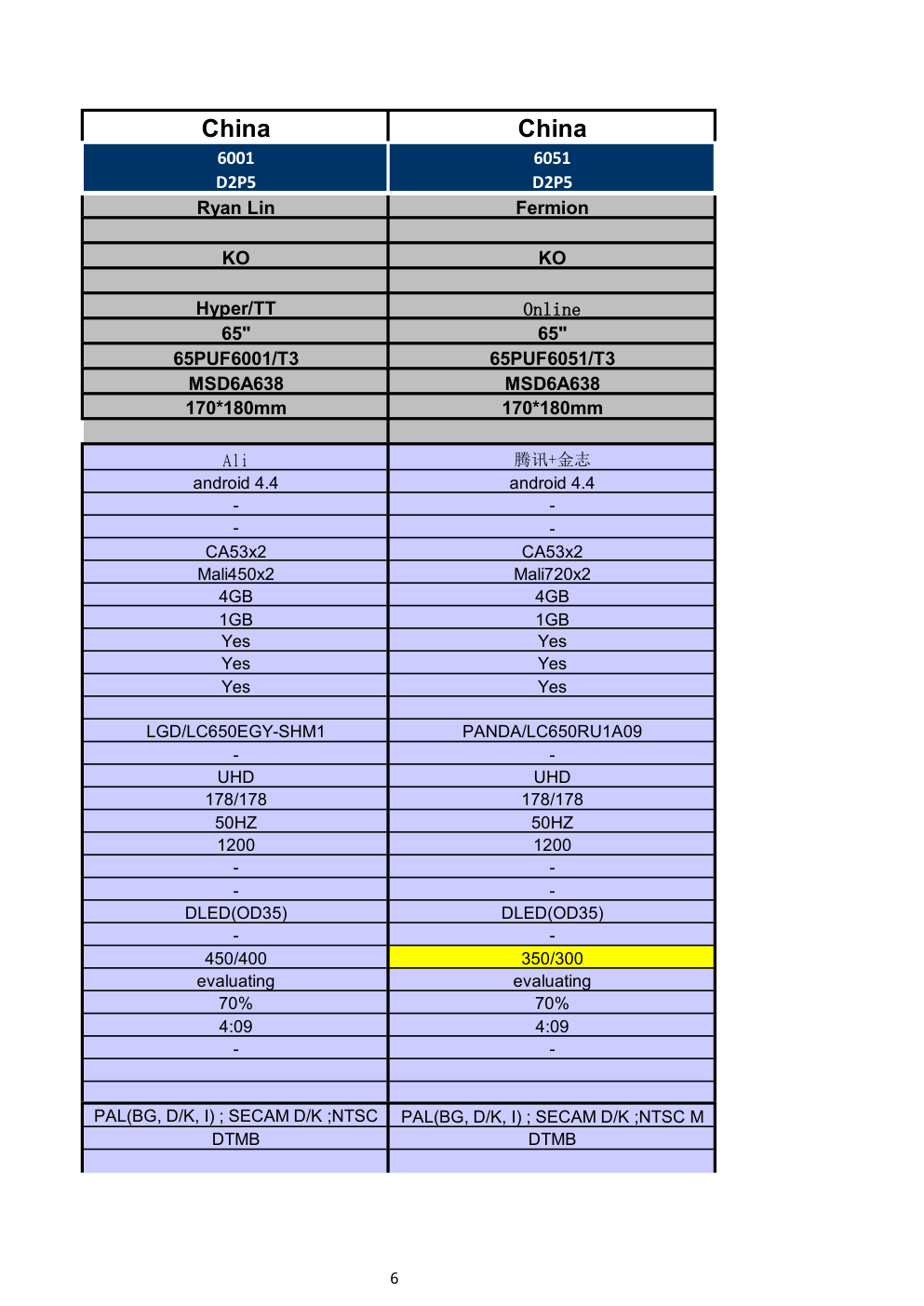

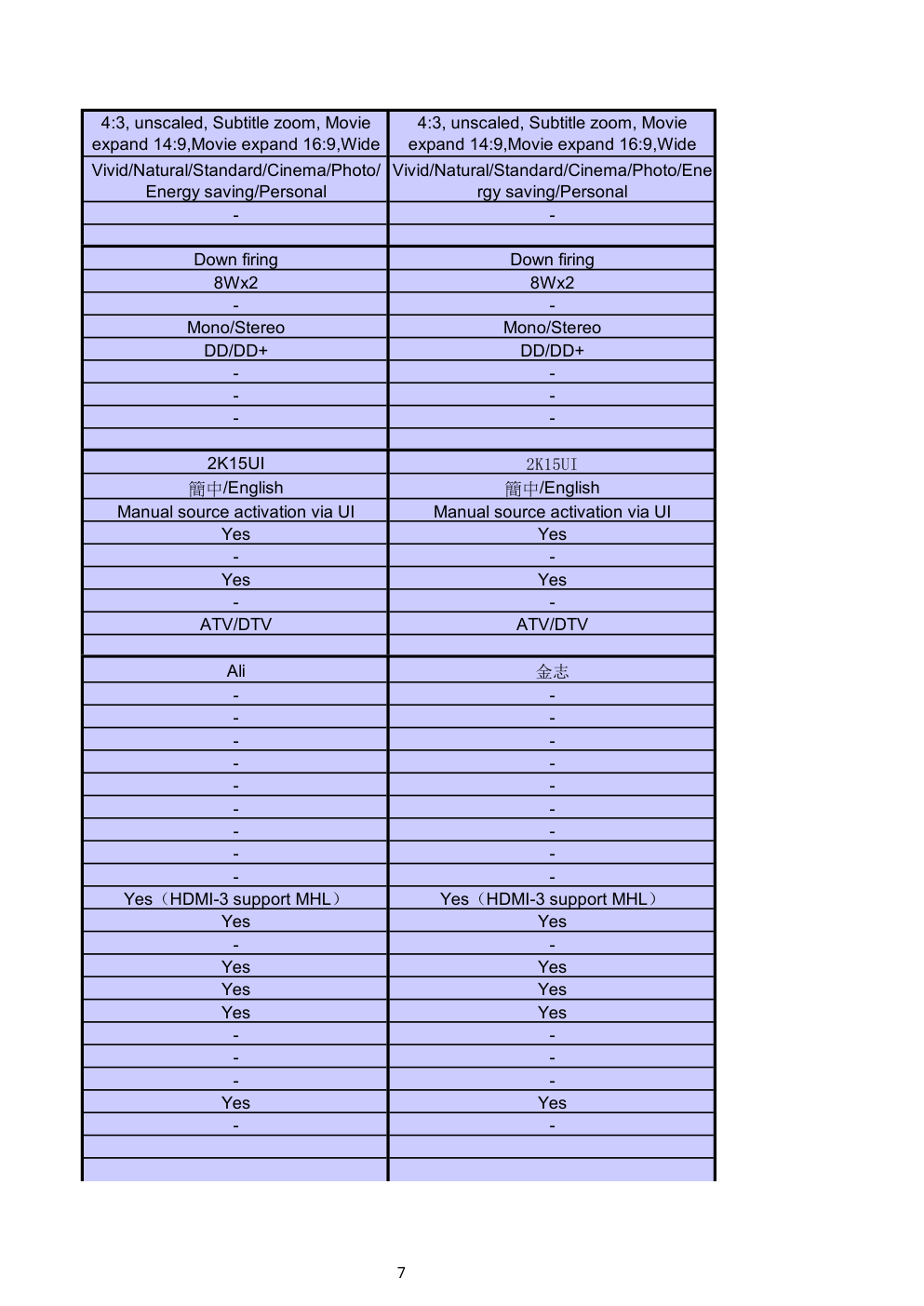

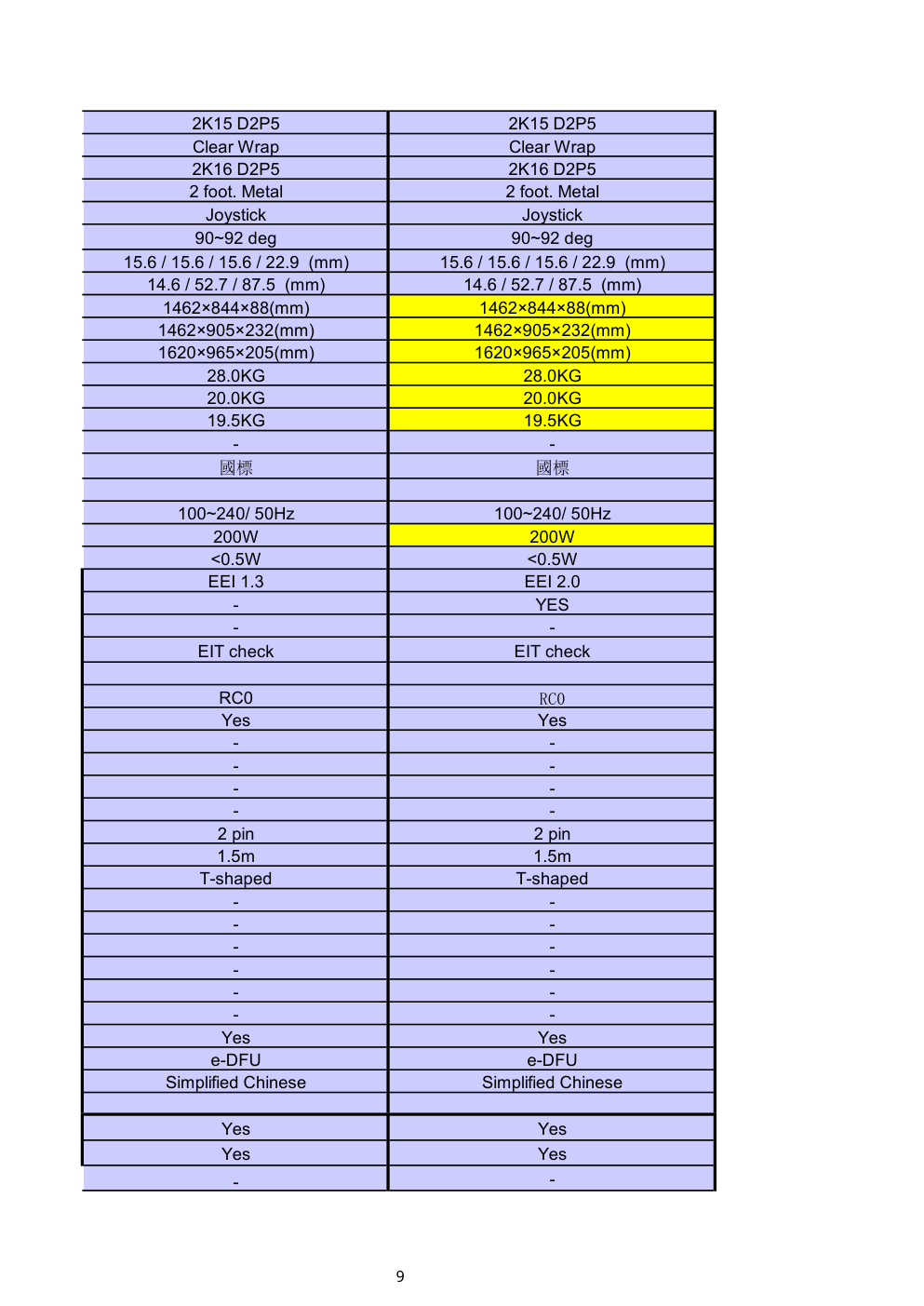

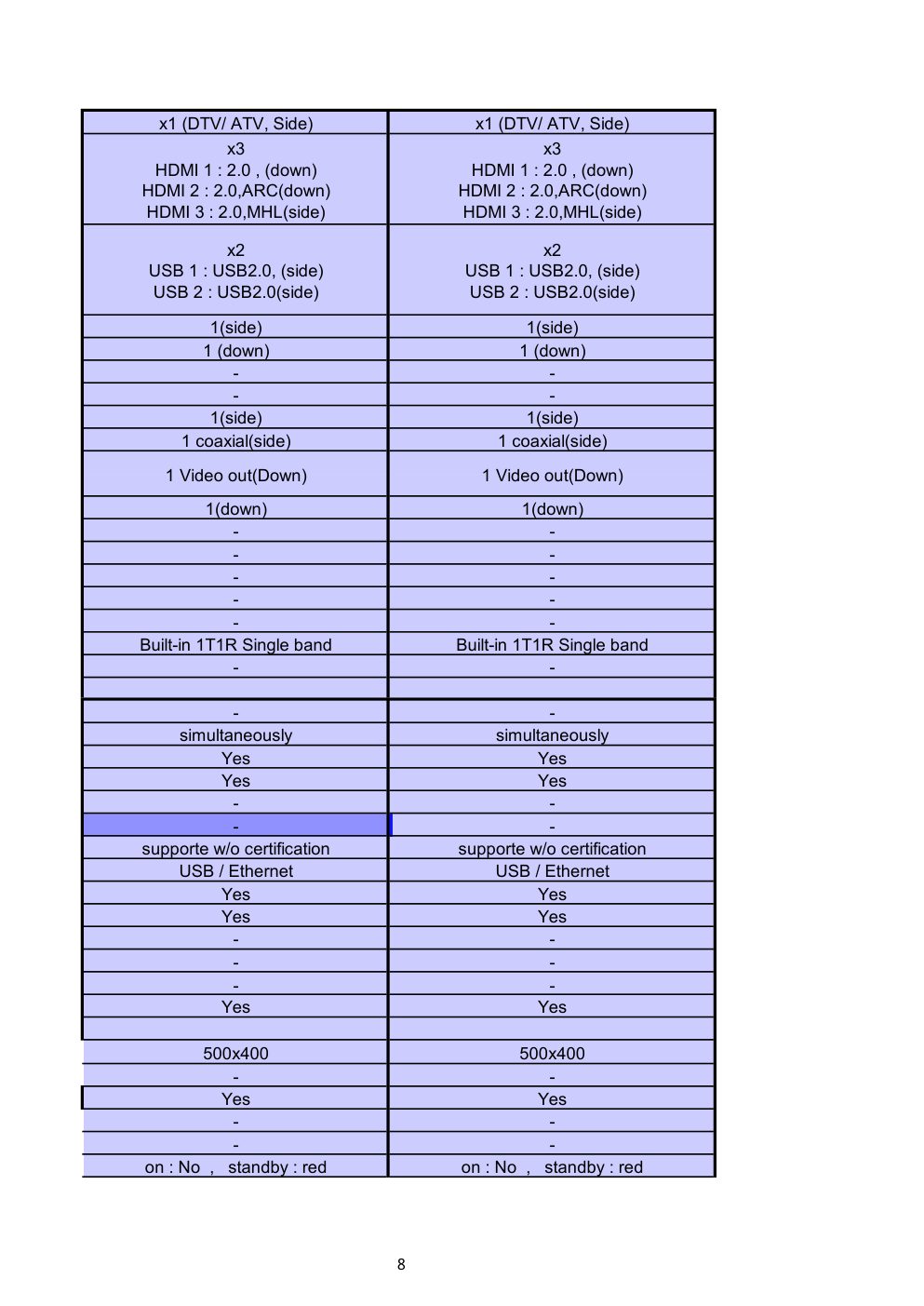

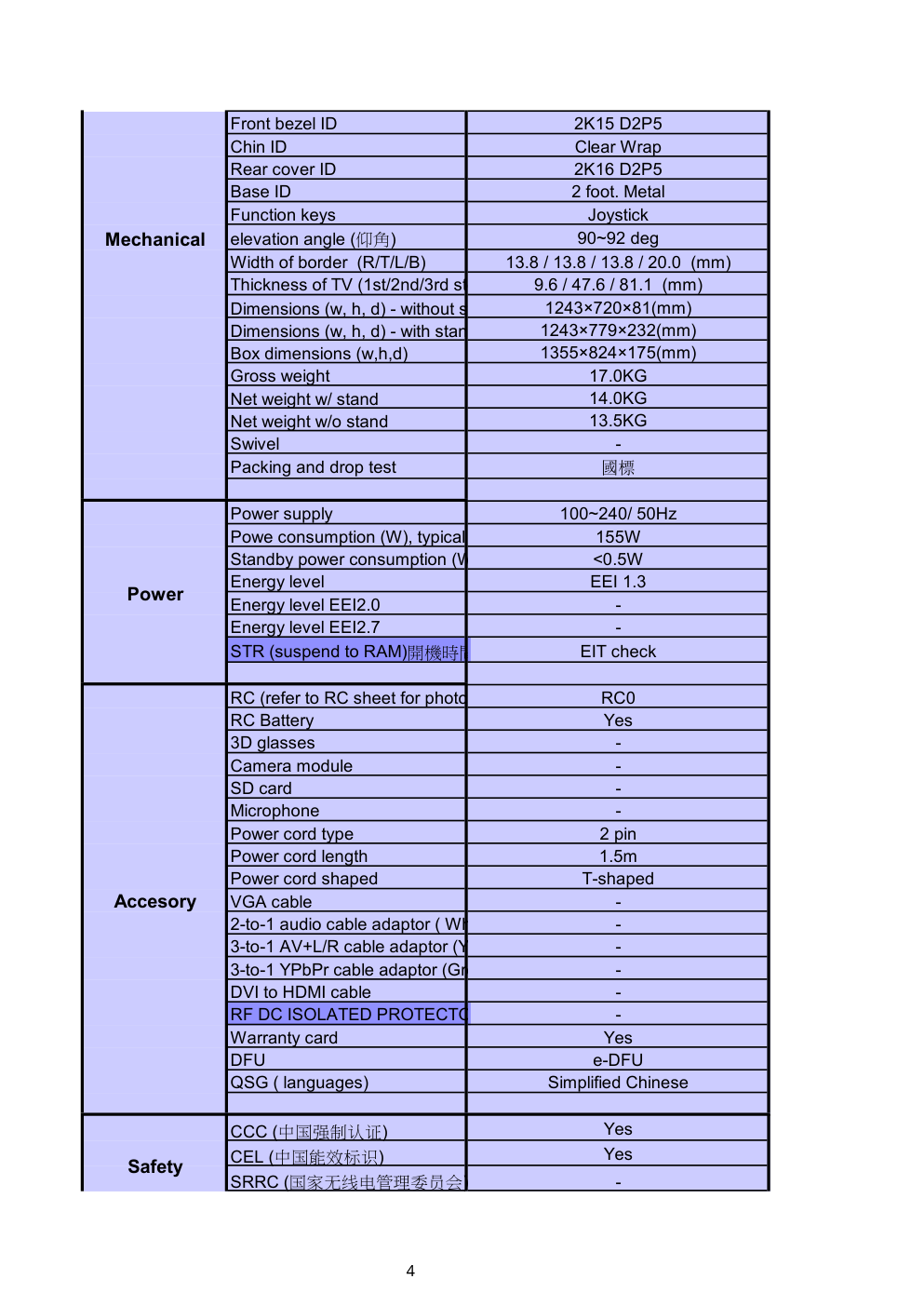

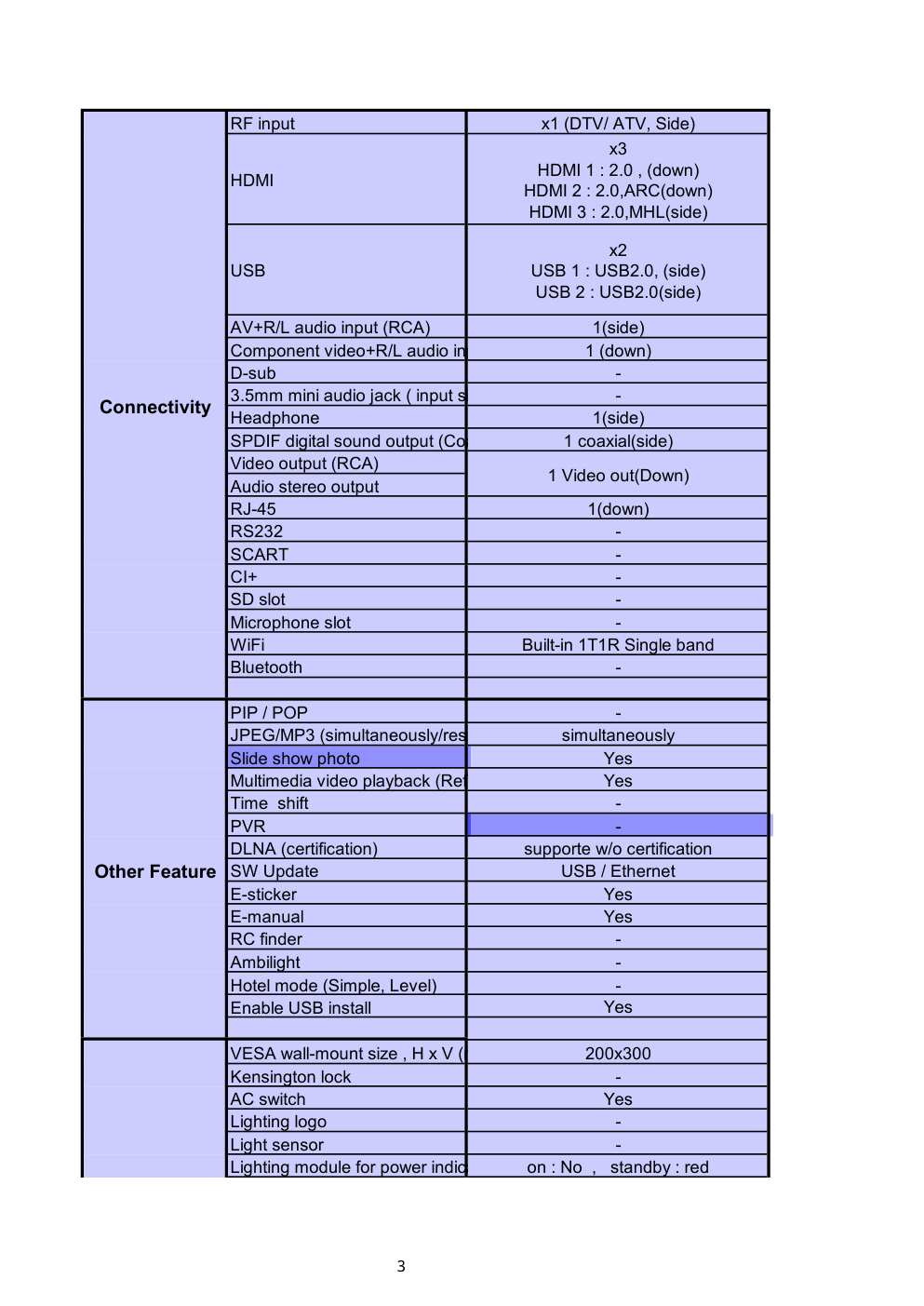

� � � � � �� �� Philips 55PUF6051/T3 65PUF6051/T3 55PUF6001/T3 技术规格书( p1- 9) 说明书( p10- 31) 软件升级流程( p32- 53) 电路图( p54- 61) China New Naming 6001 D2P5 Set Product Manager Ryan Lin Set Project Manager Status KO CR leading set Channel Hyper/TT Size 55" Model Name 55PUF6001/T3 Platform MSD6A638 Board Size 170*180mm ID Key feature Portal Ali Smart TV (Android) android 4.4 GMS/CTS - 3D - CPU CA53x2 GPU Mali450x2 EMMC (ROM) 4GB DDR (RAM) 1GB HEVC (H.265 for FHD) Yes HEVC (H.265 for UHD, 30Hz) Yes Open GL ES 2.0 Yes Display 1st Panel source LGD/LC550EGY-SHM2(G+) 2nd Panel source - Panel resolution (pixels) UHD Viewing angle (H/V) (CR≥10) 178/178 Refresh rate 50HZ Contrast Ratio (Panel, typ.) 1200 3D (PR/SG) - Goggleless 3D views - Backlight type DLED(OD35) Backlight Dimming / Scanning - LCM Brightness (nits) (Typ/Min/Peak) 350/300 SI Brightness (nits) (Typ/Min) evaluating Color gamut(NTSC) 70% Aspect Ratio 4:09 ABL (Anti-blue light) - PQ engine Picture Performance Index ReceivingSystem Broadcasting system-Analogue PAL(BG, D/K, I) ; SECAM D/K ;NTSC M Broadcasting system-Digital (DTMB/DVB-S/DVB-C) DTMB 1 Picture Enhancement Aspect ratio mode/Video modes 4:3, unscaled, Subtitle zoom, Movie expand 14:9,Movie expand 16:9,Wide screen(16:9) Picture Modes Vivid/Natural/Standard/Cinema/Photo/ Energy saving/Personal MEMC / FRC - Audio(Sound Quality) Speaker type Down firing Audio output power (RMS) 8Wx2 Woofer - SAP/Mono/Stereo Mono/Stereo Dolby Audio (DD / DD+) DD/DD+ DTS - AOC DSS Virtual Surround (SoC Proprietary) - Visible sound - UI UI Version (2K1X version, UI name, OSD) 2K15UI Language 簡中/English Source detection Manual source activation via UI Sleep timer Yes Hot key (Express to) - EPG Yes Wallpaper Market - Child lock w/ lock(Channel lock) ATV/DTV Smart APP store Ali Voice control-Embedded - Voice control-Cloud(via IME) - Voice control-VOD search - Voice control-NLU - Voice control-ADK/Volcalizer - Gesture control-left,right - Gesture control-Palm swipe/tap -Special Game Control - Face recognition-Access control - Face recognition-Log in - MHL Yes（HDMI-3 support MHL） Miracast Yes Support Airplay - OTA (New S/W inform end-user) Yes OTA (upgrade S/W) Yes My remote Yes Mirror Control - EZ-Link - Multi view-->History - App list (refer to App list sheet) Yes RC with air motion - RC with touch pad 2 Connectivity RF input x1 (DTV/ ATV, Side) HDMI x3 HDMI 1 : 2.0 , (down) HDMI 2 : 2.0,ARC(down) HDMI 3 : 2.0,MHL(side) USB x2 USB 1 : USB2.0, (side) USB 2 : USB2.0(side) AV+R/L audio input (RCA) 1(side) Component video+R/L audio input (RCA) 1 (down) D-sub - 3.5mm mini audio jack ( input signal for VGA D-sub)- Headphone 1(side) SPDIF digital sound output (Coaxial/Fiber) 1 coaxial(side) Video output (RCA) 1 Video out(Down) Audio stereo output RJ-45 1(down) RS232 - SCART - CI+ - SD slot - Microphone slot - WiFi Built-in 1T1R Single band Bluetooth - Other Feature PIP / POP - JPEG/MP3 (simultaneously/respectively) simultaneously Slide show photo Yes Multimedia video playback (Refer to MM format sheet) Yes Time shift - PVR - DLNA (certification) supporte w/o certification SW Update USB / Ethernet E-sticker Yes E-manual Yes RC finder - Ambilight - Hotel mode (Simple, Level) - Enable USB install Yes VESA wall-mount size , H x V (mm) 200x300 Kensington lock - AC switch Yes Lighting logo - Light sensor - Lighting module for power indicator on : No , standby : red 3 Mechanical Front bezel ID 2K15 D2P5 Chin ID Clear Wrap Rear cover ID 2K16 D2P5 Base ID 2 foot. Metal Function keys Joystick elevation angle (仰角) 90~92 deg Width of border (R/T/L/B) 13.8 / 13.8 / 13.8 / 20.0 (mm) Thickness of TV (1st/2nd/3rd step) 9.6 / 47.6 / 81.1 (mm) Dimensions (w, h, d) - without stand 1243×720×81(mm) Dimensions (w, h, d) - with stand 1243×779×232(mm) Box dimensions (w,h,d) 1355×824×175(mm) Gross weight 17.0KG Net weight w/ stand 14.0KG Net weight w/o stand 13.5KG Swivel - Packing and drop test 國標 Power Power supply 100~240/ 50Hz Powe consumption (W), typical 155W Standby power consumption (W) <0.5W Energy level EEI 1.3 Energy level EEI2.0 - Energy level EEI2.7 - STR (suspend to RAM)開機時間 EIT check Accesory RC (refer to RC sheet for photos) RC0 RC Battery Yes 3D glasses - Camera module - SD card - Microphone - Power cord type 2 pin Power cord length 1.5m Power cord shaped T-shaped VGA cable - 2-to-1 audio cable adaptor ( White, Red) - 3-to-1 AV+L/R cable adaptor (Yellow ,white ,Red) - 3-to-1 YPbPr cable adaptor (Green,Blue,Red) - DVI to HDMI cable - RF DC ISOLATED PROTECTOR - Warranty card Yes DFU e-DFU QSG ( languages) Simplified Chinese Safety CCC (中国强制认证) Yes CEL (中国能效标识) Yes SRRC (国家无线电管理委员会) - 4 Safety CECP (中国节能认证) - 5 China China 6001 D2P5 6051 D2P5 Ryan Lin Fermion KO KO Hyper/TT Online 65" 65" 65PUF6001/T3 65PUF6051/T3 MSD6A638 MSD6A638 170*180mm 170*180mm Ali 腾讯+金志 android 4.4 android 4.4 - - - - CA53x2 CA53x2 Mali450x2 Mali720x2 4GB 4GB 1GB 1GB Yes Yes Yes Yes Yes Yes LGD/LC650EGY-SHM1 PANDA/LC650RU1A09 - - UHD UHD 178/178 178/178 50HZ 50HZ 1200 1200 - - - - DLED(OD35) DLED(OD35) - - 450/400 350/300 evaluating evaluating 70% 70% 4:09 4:09 - - PAL(BG, D/K, I) ; SECAM D/K ;NTSC M PAL(BG, D/K, I) ; SECAM D/K ;NTSC M DTMB DTMB 6 4:3, unscaled, Subtitle zoom, Movie expand 14:9,Movie expand 16:9,Wide screen(16:9) 4:3, unscaled, Subtitle zoom, Movie expand 14:9,Movie expand 16:9,Wide screen(16:9) Vivid/Natural/Standard/Cinema/Photo/ Energy saving/Personal Vivid/Natural/Standard/Cinema/Photo/Ene rgy saving/Personal - - Down firing Down firing 8Wx2 8Wx2 - - Mono/Stereo Mono/Stereo DD/DD+ DD/DD+ - - - - - - 2K15UI 2K15UI 簡中/English 簡中/English Manual source activation via UI Manual source activation via UI Yes Yes - - Yes Yes - - ATV/DTV ATV/DTV Ali 金志 - - - - - - - - - - - - - - - - - - Yes（HDMI-3 support MHL） Yes（HDMI-3 support MHL） Yes Yes - - Yes Yes Yes Yes Yes Yes - - - - - - Yes Yes - - 7 x1 (DTV/ ATV, Side) x1 (DTV/ ATV, Side) x3 HDMI 1 : 2.0 , (down) HDMI 2 : 2.0,ARC(down) HDMI 3 : 2.0,MHL(side) x3 HDMI 1 : 2.0 , (down) HDMI 2 : 2.0,ARC(down) HDMI 3 : 2.0,MHL(side) x2 USB 1 : USB2.0, (side) USB 2 : USB2.0(side) x2 USB 1 : USB2.0, (side) USB 2 : USB2.0(side) 1(side) 1(side) 1 (down) 1 (down) - - - - 1(side) 1(side) 1 coaxial(side) 1 coaxial(side) 1 Video out(Down) 1 Video out(Down) 1(down) 1(down) - - - - - - - - - - Built-in 1T1R Single band Built-in 1T1R Single band - - - - simultaneously simultaneously Yes Yes Yes Yes - - - - supporte w/o certification supporte w/o certification USB / Ethernet USB / Ethernet Yes Yes Yes Yes - - - - - - Yes Yes 500x400 500x400 - - Yes Yes - - - - on : No , standby : red on : No , standby : red 8 2K15 D2P5 2K15 D2P5 Clear Wrap Clear Wrap 2K16 D2P5 2K16 D2P5 2 foot. Metal 2 foot. Metal Joystick Joystick 90~92 deg 90~92 deg 15.6 / 15.6 / 15.6 / 22.9 (mm) 15.6 / 15.6 / 15.6 / 22.9 (mm) 14.6 / 52.7 / 87.5 (mm) 14.6 / 52.7 / 87.5 (mm) 1462×844×88(mm) 1462×844×88(mm) 1462×905×232(mm) 1462×905×232(mm) 1620×965×205(mm) 1620×965×205(mm) 28.0KG 28.0KG 20.0KG 20.0KG 19.5KG 19.5KG - - 國標 國標 100~240/ 50Hz 100~240/ 50Hz 200W 200W <0.5W <0.5W EEI 1.3 EEI 2.0 - YES - - EIT check EIT check RC0 RC0 Yes Yes - - - - - - - - 2 pin 2 pin 1.5m 1.5m T-shaped T-shaped - - - - - - - - - - - - Yes Yes e-DFU e-DFU Simplified Chinese Simplified Chinese Yes Yes Yes Yes - - 9 10 电视概述 3 控制面板 3.1 ① 指示灯/遥控接收窗。 ② 信号源：按此键显示各种信号源列表。 ③ 频道▲/▼（频道+/-）：切换到上一个或下一个频 道。 ④ 音量+/-：提高或降低音量。 ⑤ 菜单：打开或关闭菜单。 ⑥ ：打开或关闭本产品。必须拔下电源插头，本 产品才会完全断电。 遥控器 3.2 ① 待机-开机 ● 在电视开机时将其切换到待机。 ● 在电视待机时将其切换到开机。 ② 播放按钮 控制媒体播放多媒体。 ③ 3D 此键无效。 ④ 画面格式 浏览画面比例模式。 ⑤ 睡眠 在设定时间过后，将电视切换到待机。 ⑥ 电视（TV） 切换至电视功能。 ⑦ 节目指南 开启节目导视菜单（数字电视下有效）。 顶部 中部 信源 SOURCE 频道 音量 菜单 待机 65PUF6051 55PUF6051 11 ⑧ 工具 打开频道列表。 ⑨ 信号源 开启或关闭信号源选单，选择连接的设备。 ⑩ ▲▼▶◀导航按钮 ● 导航菜单。 ⑪ 讯息 查看节目讯息。 ⑫ 返回（ ） 返回上一个频道或退出当前菜单。 ⑬ 智能电视 进入智能电视主界面。 ⑭ 设置 开启或关闭设置菜单。 ⑮ 确认 ● 菜单模式下，确认输入或选择。 ● USB模式下，播放/暂停播放。 ⑯ 选项 ● 显示菜单功能 ● 访问与当前活动或选择相关的选项。 底部 ⑰ 频道-/频道+ 切换到上一个或下一个频道。 ⑱ 彩色按钮 彩色多功能按钮。 ⑲ 0-9数字按钮 选择一个频道或输入频道的数字。 ⑳ 帮助：开启电子版说明书 静音 静音或恢复音量。 音量+/- 提高和降低音量。 回看 此键无效。 遥控器使用 3.3 使用遥控器时，按住它靠近电视，并指向遥 控器传感器。 确保遥控器和电视之间的视线没有被家具、 墙壁或其他物体妨碍。 （产品外形根据型号不同会有所差异，请以 实际机型为准！） 信源 SOURCE 频道 音量 菜单 待机 使用电视 4 打开/关闭电视，或切换待机 4.1 开启状态 关闭状态 开启状态 关闭状态 （产品外形根据型号不同会有所差异，请以实际机型为准） 打开电视 ● 如果指示灯熄灭，请将电视机电源线插入电源插 座。按下背面开关到图示中的开启状态。 ● 如果指示灯变亮，请按遥控器上的 （待机-开 机）或电视机上的 键。 切换到待机 ● 按遥控器上的 （开机-待机）。 待机指示灯变亮。 关闭电视 ● 按电视背面的开关到图示中的关闭状态。 待机指示灯熄灭。 ● 尽管待机时电视消耗极少的电量，但还是会耗电 的。如果长时间不用，请从电源插座上拔下电视 电源插头。 切换频道 4.2 12 不使用频道列表切换频道 ● 按电视上的频道+/-(频道▲▼)或是遥控器上的频 道+/-。 ● 用遥控器上的数字按钮输入频道号码。 ● 按遥控器上的 （返回）切换回到前一个频道。 使用频道列表切换频道 您可使用频道列表观看所有可接收到的频道。 1.按确认。 频道列表显示。 2.按▲▼选择频道。 3.按确认观看选择的频道。 4.按 （返回）切换回到之前观看的频道。 5.按红色键锁定频道或解锁频道。 观看连接的设备 4.3 ● 选择外部信号源之前，请将外接设备打开。 使用信号源按钮 1.按 信号源。 信号源列表显示。 2.按▲▼选择一个设备。 3.按确认选择。 电视切换到所选设备。 调整电视音量 4.4 提高或降低音量。 ● 按电视上的(音量+/-)或是遥控器上音量+/- 。 静音或取消静音。 ● 按 静音。 ● 再按一次 恢复声音。 信源 SOURCE 频道 音量 菜单 待机 13 连接设备 9 本节介绍如何连接带不同接口的设备。 注 • 您可以使用不同类型的接口设备连接到电视。本 节中连接方式仅为示意图，连接方法基本相同。 但具体接口位置请参考实际机器。 底部接口 ① 电脑输入/VGA 计算机中的视频输入。 ② HDMI Blu-ray播放机等高清数字设备中的数字音频 和视频输入。 ③ 分量 连接带分量输出接口的设备。 ④ 网口 来自网络的数据输入。 ⑤ 视频输出 VCR等模拟设备中的复合视频输出。 连接带音视频输入接口 设备（如监视器） 9.1 14 ② USB USB存储设备中的数据输入。 注 • 本机的视频音频与分量音频共用输入接口。 ⑤ 视频输入 视频: VCR等模拟设备中的复合视频输入。 视频: 视频上所连模拟设备中的音频输入。 侧面接口 ① 天线/有线电视 天线、有线或卫星的信号输入。 注 • 接入本机的有限网络必须与保护接地隔离，否则 可能引起火灾等危险。 ③ 同轴输出 同轴输出: 到家庭影院和其他数字音频系统的 数字音频输出。 ④ HDMI Blu-ray播放机等高清数字设备中的数字音频 和视频输入。 ⑥ 耳机输出 立体声音频输出到耳机。 注 耳机插入时，电视扬声器会自动静音。 注：不同机型接口有所差异，请以实际为准。 9.2 15 连接到计算机 将计算机连接到电视之前 • 将计算机上的屏幕刷新率设置为60Hz。 • 在计算机上选择一个支持的屏幕分辨率。 通过一下一种接口连接计算机: • HDMI线 • HDMI线和HDMI-DVI适配器 • DVI-HDMI线 · VGA线 9.3 16 电视概述 3 控制面板 3.1 ① 指示灯/遥控接收窗。 ② 信号源：按此键显示各种信号源列表。 ③ 频道▲/ ：切换到上一个或下一个频道。 ④ 音量+/-：提高或降低音量。 ⑤ 菜单：打开或关闭菜单。 ⑥ ：打开或关闭本产品。必须拔下电源插头，本 产品才会完全断电。 遥控器 3.2 待机-开机 ● 在电视开机时将其切换到待机。 ● 在电视待机时将其切换到开机。 播放按钮 控制媒体播放多媒体。 3D 此键无效。 画面格式 浏览画面比例模式。 睡眠 在设定时间过后，将电视切换到待机。 电视（TV） 切换至电视功能。 节目指南 开启节目导视菜单（数字电视下有效）。 顶部 中部 工具 打开频道列表。 信号源 开启或关闭信号源选单，选择连接的设备。 ▲ 导航按钮 ● 导航菜单。 讯息 查看节目讯息。 返回（ ） 返回上一个频道或退出当前菜单。 智能电视 进入智能电视主界面。 设置 开启或关闭设置菜单。 55PUF6001 17 确认 ● 菜单模式下，确认输入或选择。 ● USB模式下，播放/暂停播放。 选项 ● 显示菜单功能 ● 访问与当前活动或选择相关的选项。 底部 频道-/频道+ 切换到上一个或下一个频道。 彩色按钮 彩色多功能按钮。 0-9数字按钮 选择一个频道或输入频道的数字。 帮助：开启电子版说明书 静音 静音或恢复音量。 音量+/- 提高和降低音量。 回看 此键无效。 遥控器使用 3.3 使用遥控器时，按住它靠近电视，并指向遥控器传 感器。 确保遥控器和电视之间的视线没有被家具、墙壁或 其他物体妨碍。（产品外形根据型号不同会有所差 异，请以实际机型为准！） 18 使用电视 4 打开/关闭电视，或切换待机 4.1 开启状态 关闭状态 （产品外形根据型号不同会有所差异，请以实际机 型为准） 打开电视 ● 如果指示灯熄灭，请将电视机电源线插入电源插 座。按下背面开关到图示中的开启状态。 ● 如果指示灯变亮，请按遥控器上的 （待机-开 机）或电视机上的 键。 切换到待机 ● 按遥控器上的 （开机-待机）。 待机指示灯变亮。 关闭电视 ● 按电视背面的开关到图示中的关闭状态。 待机指示灯熄灭。 ● 尽管待机时电视消耗极少的电量，但还是会耗电 的。如果长时间不用，请从电源插座上拔下电视 电源插头。 切换频道 4.2 19 不使用频道列表切换频道 ● 按电视上的CH+/-(频道▲ )或是遥控器上的频 道+/-。 ● 用遥控器上的数字按钮输入频道号码。 ● 按遥控器上的 （返回）切换回到前一个频道。 使用频道列表切换频道 您可使用频道列表观看所有可接收到的频道。 1.按确认。 频道列表显示。 2.按▲ 选择频道。 3.按确认观看选择的频道。 4.按 （返回）切换回到之前观看的频道。 5.按红色键锁定频道或解锁频道。 观看连接的设备 4.3 ● 选择外部信号源之前，请将外接设备打开。 使用信号源按钮 1.按 信号源。 信号源列表显示。 2.按▲ 选择一个设备。 3.按确认选择。 电视切换到所选设备。 调整电视音量 4.4 提高或降低音量。 ● 按电视上的 (音量+/-)或是遥控器上音量 +/- 。 静音或取消静音。 ● 按 静音。 ● 再按一次 恢复声音。 20 使用更多电视功能 5 访问电视菜单 5.1 菜单可帮助您设定频道，更改画面和声音设置，以 及设置其它功能。 1 - 按 选项。 - 菜单开启 2 - 选择下列选项后，请按确认。 - [画面模式] : 应用预定义的画面设置选项。 - [声音模式] : 应用预定义的声音设置选项。 - [频道信息] : 显示频道信息。 - [字幕语言] : 设置可用的字幕语言。 - [伴音语言] : 设置可用的伴音语言。 - [丽音] : 设置可用的丽音模式。 变更菜单语言及输入法 5.2 1 - 按[设置]，选择[语言] > [菜单语言]，然后按 进入，选择您需要的菜单语言。 2 - 按[设置]，选择[语言] > [键盘和输入法]，然后 按 进入，选择您需要的键盘和输入法。 更改声音设置 5.3 更改声音设置以适合您的喜好。您可以应用预定义 的设置或手动更改设置。 快速设定声音设置 此功能可帮助你快速设定声音 1 - 按[设置]，选择[声音] [声音模式]，然后按确认。 2 - 依照画面上的说明选择你喜爱的设置。 使用声音模式 使用声音模式应用预定义的声音设置。 1 - 按 选项，选择[声音模式] ，然后按确认。 2 - 选择下列其中一项设定后按确认。 - [标准] : 适用于大多数的环境与类型的声音设置。 - [新闻] : 适用于语音(如新闻)的声音设置。 - [影院] : 适用于电影的声音设置。 - [个人设定] : 使用在声音选项中所设的自定声音设 置。 手动调整声音设置 1 - 按[设置] ，选择[声音]，然后按确认。 2 - 选择下列其中一个设定后按确认。 更改画面设置 5.4 更改画面设置以适合您的喜好。您可以应用预定义 的设置或手动更改设置。 快速设定画面设置 此功能可帮助你快速设定画面 1 - 按[设置]，选择[画面] > [画面模式]，然后按确 认。 2 - 依照画面上的说明选择你喜爱的设置。 使用画面模式 使用画面模式应用预定义的画面设置。 1 - 按 选项，选择[画面模式]，然后按确认。 2 - 选择下列其中一项设定后按确认。 - [鲜艳] : 应用多彩动态设置，适用于白天观赏时使 用。 - [标准] : 调整画面设置以适应大多数视频环境和类 型。 - [影院] : 应用观看电影设置。 - [个人设定] : 使用自定的画面设定。 手动调整画面设置 1 - 按[设置]，选择[画面]，然后按确认。 2 - 选择下列其中一个设定后按确认。 - [画面模式] : 选取预定义的设定。 - [对比度] : 调整对比度，增加亮部与暗部间的强度 差异。 - [亮度] : 调整较暗区域的强度和精细度。 - [色彩] : 调整颜色饱和度。 - [清晰度] : 调整图像的清晰度。 - [色温] : 色温的定义（冷色、普通、暖色）。 - [高级设置] : ● 降噪 : 过滤和降低图像中的噪点。 ● 自动调整 : 自动调节画面位置（电脑模式下有 效）。 ● 屏幕偏移 : 调整画面格式的画面位置（电脑模 式下有效）。 - [画面格式] : 更改画面格式 - [声音模式] : 访问预定义的声音设置。 - [低音] : 调整低音。 - [高音] : 调整高音。 - [平衡] : 调整左右扬声器的平衡。 - [环绕] : 开启或关闭环绕功能。 - [高级设置] : ● [SPDIF] : 选择通过数位音频输出接口的音频类 型。 ◎ [RAW] : 输出音频到家庭影院装置。 ◎ [PCM] : 将非PCM 的音频类型转换为PCM音频 格式。 使用选项菜单(部分功能在特殊信源下有效) 21 更改画面格式 5.5 按[设置]，选择[画面] > [画面格式]，然后按确认。 画面格式摘要 可以配置以下画面设置。 注 根据画面源的格式，有些画面设置不可用。 [电脑模式]: DMI接显卡时使用。 [4:3]: 显示传统的4:3画面格式。 [字幕放大]: （不适用于高清及电脑模式）。 播放带字幕的片源时，让字幕能 完整显示，但画面顶部会有部分 裁切。 [电影扩展16:9]: （不适用于高清及电脑模式）。 将部分片源上下黑边切除，让画 面全屏显示。 使用定时器 5.6 您可以使用定时器，以便在指定时间将电视切换到 待机。 使用睡眠定时器 睡眠定时器可以在预定义的时间过后，将电视切换 到待机。 提示 您可以提前关闭电视，也可以在倒计时期间重新设 置睡眠定时器。 1 - 按[设置]，选择 [电视设置] > [睡眠定时器]，然 后按确认。 - 睡眠定时器显示。 2 - 从0 到240分钟之间选择一个预定时间。 - 若定时器被设定为0，睡眠定时器将被关闭。 3 - 按确认开启时间定时器。 - 当预定时间到时，电视将会切换成待机模式。 使用电视机锁定 5.7 通过锁定电视控制，您可以防止儿童观看某些节目 或频道。 设置或更改代码 1 - 按[设置]，选择[频道] > [儿童锁] > [设置密码]。 2 - 用遥控器上的数字键输入你的密码。 - 依照荧幕上的指示设置或是更改你的代码。 提示 如果您忘记代码，请在更改密码时输入'8888'覆盖 现有密码。 锁定或解锁一个或多个频道 1 - 按确认键打开频道列表。 2-选择要锁定或解除锁定的频道后，按遥控器上的 红色键，锁定或解锁频道。 - 当你第一次要观看被锁定的频道时，你将会被要 求输入密码。 3 - 设定后锁定频道功能会立即生效。 注 当你使用频道列表或数字按钮选取被锁定的频道时， 将会提醒你需要输入密码。 更新电视软件 5.8 Philips 不断努力改进其产品，我们建议您在推出更 新时对您的电视软件进行更新。 检查当前软件版本 - 按[设置]，选择[电视设置] >[关于电视] >[当前软 件信息]，然后按确认。 - 显示目前软件版本资料。 更新软件 你可使用下列方法更新软件： 使用本地更新 1 - 按[设置]，选择[电视设置] >[关于电视] >[本地 更新]，然后按确认。 2 - 依照画面上的说明更新软件。 使用手动软件升级 1 - 按[设置]，选择[电视设置] >[关于电视] >[手动 软件升级]，然后按确认。 2 - 依照画面上的说明更新软件。 注 软体更新完后需移除U盘，按照提示重新启动机器。 软体更新请使用U盘更新, 硬盘有可能因为电流需求过大而造成更新失败重启。 [宽屏幕]: 显示传统的16:9格式。 [自动]: 播放本地视频时自动选取该模式。 22 更改电视的偏好设定 5.9 1 - 按[设置]，选择[电视设置]。 2 - 选择下列其中一个项目后确认。 - [画面和声音重置] : 将电视的画面和声音设置项全部恢复到默认值。 - [关于电视] : 显示电视相关信息。 - [按键提示音] : 打开遥控器的按键声音。当使用者 按下遥控器按键时，电视会发出提示音。 - [睡眠定时器] : 在设定的时间后让电视进入休眠。 - [重新设定电视机] :将电视的所有设置和频道重置。 重置到出厂时的设定 5.10 重置到出厂时的设定 你可以将画面及声音的设置重置到出厂时的设定。 频道设定将不会被重置。 - 按[设置]，选择[电视设置] > [画面和声音重置]， 然后按确认。 - 选择[确认] 后，开始重置设定。 使用智慧节能和背光及关闭 屏幕 5.11 使用智慧节能 - 按[设置]，选择 [ CO设定] > [智慧节能]，然后 按 。 - 选择开启或关闭按确认。 使用背光 - 按[设置]，选择 [ CO设定] > [背光]，然后按 。 - 按▲ 调整背光强度。 关闭屏幕 - 按[设置]，选择 [ CO设定] > [关闭屏幕]，然后 按确认。 - 选择关闭，按确认关闭屏幕。（屏幕关闭已节 能，在此期间电视仍为打开状态，按遥控器上的任 意键可开启屏幕显示，待机-开机键除外。） 使用 Easy Link与 HDMI音频输出 5.12 进行控制。 要启用Philips EasyLink，您需要： ◎确认每个HDMI-CEC兼容设备都正常运作。 ◎切换到EasyLink 注： EasyLink兼容设备必须已经打开并被选作信号源。 Philips不保证100%与所有HDMI CEC设备实施互 操作性。 打开或关闭EasyLink 注 如果您不打算使用Philips EasyLink，请不要启用它。 1.按[设置] 2.选择[电视设置]＞[EasyLink]＞[EasyLink]。 3.选择关闭或是开启，然后确认。 打开或关闭HDMI音频输出 1.按[设置] 2.选择[电视设置]＞[EasyLink]＞[HDMI-音频输出]。 3.选择关闭或是开启，然后确认。 充分利用你的Philips EasyLink HDMI-CEC兼容设 备可增强控制功能而达到最大效益，通过HDMI接 口连接的HDMI-CEC兼容设备可以由电视遥控器 阿里登入与更新 5.13 阿里登入 - 按[设置]，选择[电视设置] > [阿里帐号]，然后按 确认。 - 依照画面说明登入阿里。 阿里更新 - 按[设置]，选择[电视设置] > [阿里更新]，然后按 确认。 - 依照画面说明更新。 多屏互动(阿里TV助手) 5.14 通过电视机首次开机或打开智能界面应用程序里的 我的应用，选择多屏互动功能，扫描安装阿里TV助 手页面的二维码可以下载该软件至手机。 使用此功能前，请检查WIFI功能是否正常，该功能 需要手机及电视处于同一局域网内，并将手机与电 视连接。 通过此软件，可实现手机做为遥控器功能使用，可 实现通过阿里助手软件直接下载安装应用程序或游 戏软件到电视机，并能将软件内网络影片投影至电 视机播放。 注：此软件也能将手机照片、音乐、视频投影到电 视机。因阿里软件在不断升级中，实际功能及操作 请以实际软件为准。 注：需要具备此功能的手机或平板，部分产品可能 出现不兼容的现象。 （该功能需连接网络） 23 设定频道 6 自动搜台 6.1 1 - 按[设置]。 2 - 选择[频道]＞[频道设置],按确认进入。 3 - 按确认开始自动搜索频道。 注: 该功能仅在电视模式下可使用。 模拟频道手动设置 6.2 步骤1 选择你的系统 1 - 按[设置]。 2 - 选择[频道]＞[模拟频道手动设置]，按确认进入。 3 - 选择你的[彩色制式]及[伴音系统]。 步骤2 搜寻并储存新的频道 1 - 按[设置]。 2 - 选择[频道]＞[模拟频道手动设置]＞[开始搜台]。 ◎ 可直接输入频道频率。 ◎ 选择[搜索]，按确认，开始搜索。 3 - 搜索中，选[取消]离开选单。 4 - 当搜索完成，选[保存]离开选单。 ◎ 将搜索到的频道储存。 步骤3 微调类比频道 1 - 按[设置]。 2 - 选择[频道]＞[模拟频道手动设置]＞[频率微调]。 按确认进入。 3 - 按[降低]或者[增高]调整频道频率。 数字频道手动设置 6.3 1 - 按[设置]。 2 - 选择[频道]＞[数字频道手动设置]，按确认进入。 3 - 直接输入频道频率。 4 - 选择[搜索]，按确认，开始搜索。 节目指南（数字电视下有效） 6.4 1 - 按“节目指南”键开启节目导视菜单。 2 - 按▲ 键选择时间与频道。 3 - 按彩色按键进行相关功能操作。 多屏互动(DLNA) 5.15 使用此功能前，请检查WIFI功能是否正常，该功能 需要手机及电视处于同一局域网内，并将手机与电 视连接。 多屏互动功能使用时其它应用程序可能无法正常使 用。 1. 按[设置]，选择[连接]＞[有线网络或无线网络]＞ [多屏互动]，按确认。 2. 选择开启或关闭，按确认。 3. 打开手机或平板的多屏互动或屏幕共享功能（不 同品牌的名称不一样，请以实际为准），搜索飞利 浦电视并连接，将画面共享到电视机上。 注：需要具备此功能的手机或平板，部分产品可能 出现不兼容的现象。 使用EDID版本 5.16 1 - 按[设置] ，选择[电视设置] > [EDID版本]，然后 按 进入 2 - 选择您需要的版本按确认键。 注：仅HDMI信源下有效。 24 ＞[无线网络]。 ③ 选择[开启]。 画面将会显示目前设定的网络参数以及可连接 的无线网络。 ④ 选择[连接WPS]，开启路由器WPS功能，按确 认连接WPS网络。 无线设置 您可以通过使用Wi-Fi将你的电视机以无线连接 方式与互联网连接。 无线设置 ① 按[设置]。 ② 选择[连接]＞[有线网络或无线网络]＞[连接网络] 有线设置 要将电视连接电脑网络和互联网，您需要在电脑网 络中安装路由器。使用网线（以太网）将路由器连 接至电视。 使用网络电缆将路由器连接至电视的网口接口，并 在开始网络安装之前打开路由器。 有线网络设置-自动搜寻 ① 按[设置]。 ② 选择[连接]＞[有线网络或无线网络]＞[连接网络] ＞[有线网络]。 ③ 选择[DHCP]之后按确认，网络协议将自动设定。 有线网路设置-手动输入 ① 按[设置]。 ② 选择[连接]＞[有线网络或无线网络]＞[连接网络] ＞[有线网络]。 ③ 选择[静态IP]，按 进入。 ④ 使用屏幕键盘输入[IP地址]、[子网掩码]、[网 关]、[DNS1]和[DNS2]参数。 ⑤ 输入完后，选择[确定]后按确认。 8.3 8.4 25 连接设备 9 本节介绍如何连接带不同接口的设备。 注 您可以使用不同类型的接口设备连接到电视。本 节中连接方式仅为示意图，连接方法基本相同。 但具体接口位置请参考实际机器。 底部接口 ① 电脑输入/VGA 计算机中的视频输入。 ② HDMI Blu-ray播放机等高清数字设备中的数字音频 和视频输入。 ③ 分量 连接带分量输出接口的设备。 ④ 网口 来自网络的数据输入。 ⑤ 视频输出 VCR等模拟设备中的复合视频输出。 连接带音视频输入接口 设备（如监视器） 9.1 26 ② USB USB存储设备中的数据输入。 注 本机的视频音频与分量音频共用输入接口。 ⑤ 视频输入 视频: VCR等模拟设备中的复合视频输入。 视频: 视频上所连模拟设备中的音频输入。 侧面接口 ① 天线/有线电视 天线、有线或卫星的信号输入。 注 接入本机的有限网络必须与保护接地隔离，否则 可能引起火灾等危险。 ③ 同轴输出 同轴输出: 到家庭影院和其他数字音频系统的 数字音频输出。 ④ HDMI Blu-ray播放机等高清数字设备中的数字音频 和视频输入。 ⑥ 耳机输出 立体声音频输出到耳机。 注 耳机插入时，电视扬声器会自动静音。 注：不同机型接口有所差异，请以实际为准。 9.2 27 连接到计算机 将计算机连接到电视之前 将计算机上的屏幕刷新率设置为60Hz。 在计算机上选择一个支持的屏幕分辨率。 通过一下一种接口连接计算机: HDMI线 HDMI线和HDMI-DVI适配器 DVI-HDMI线 VGA线 9.3 28 产品信息 10 1 .1 电源/调谐器/接收/传输/遥控器 电源 主电源: 220V~, 50Hz 待机能耗: ≤ 0.5 W 环境温度: 5到40摄氏度 功耗: - 43PUF6001/T3: 98W - 55PUF6001/T3: 155W 调谐器/ 接收/ 传输 天线输入: 75ohm同轴(IEC75) 电视系统: PAL D/K, DTMB 视频播放: NTSC, PAL 遥控器 电池: 2 x AAA 1 .2 固有分辨率/声音功率 固有分辨率 43PUF6001/T3: 3840 x 2160 55PUF6001/T3: 3840 x 2160 声音功率 43PUF6001/T3: 8W x 2 55PUF6001/T3: 8W x 2 1 .3 支持的电视机安装托架 要安装电视机，请购买Philips电视机安装托架。 为避免损坏电缆和插口，请确保电视机背面至少 保留2.2英寸或5.5厘米的间距。 注意 请按照随电视机安装托架一起提供的所有说明 操作。Koninklijke Philips N.V.对由于电视机 安装不当而造成的事故、人身伤害或损失不 负任何责任。 电视屏幕尺寸 （英寸） 需要的点距 （mm） 需要的安装螺钉 43 55 200 x 300 4 x M6 200 x 300 4 x M6 可视图像对角线尺寸: -43PUF6001/T3: 约1079mm。 -55PUF6001/T3: 约1388mm。 10.4 产品规格 因产品不断更新，设计和规格若有变更，恕不另行 通知。 43PUF6001/T3: -不带电视底座 尺寸（宽x高x深）: 970mmx564mmx74mm 重量: 8.3kg -带电视底座 尺寸（宽x高x深）: 970mmx615mmx200mm 重量: 8.5kg 55PUF6001/T3: -不带电视底座 尺寸（宽x高x深）: 1243mmx720mmx81mm 重量: 13.5kg -带电视底座 尺寸（宽x高x深）: 1243mmx779mmx232mm 重量: 14.0kg 1 .5 中国能效等级 根据中国大陆《平板电视能效限定值及能效等级》， 本液晶电视符合一下要求： 43PUF6001/T3 55PUF6001/T3 ≥1.3 ≤0.50 ≤0.50 3级 2级 GB 24850-2013 型号 能效指数(EEI ) 被动待机功率(W) 能源效率等级 能效标准 LCD ≥2.0 29 故障排除 11 11.1 一般电视问题 电视无法开机: 从电源插座上拔下电源线插头，待一分钟后重新 连接上。 检查电源线已牢固连接。 遥控器操作不正常 检查遥控器电池的+/-极安装正确。 如果遥控器电池耗尽或泄露，请予以更换。 清洁遥控器和电视传感器镜头。 电视待机指示灯闪烁 从电源插座上拔下电源线插头。等到电视冷却下 来再重新连接电缆。如果闪烁仍然发生，请联系 Philips客户关怀中心。 忘记解锁电视锁功能的密码。 选择[儿童锁]＞[更改密码]＞输入" "覆盖现有密 码。 电视菜单显示语言错误 将电视菜单更改想要的语言。 打开/关闭电视至待机状态时，听到电视机箱中发出 吱吱声 无需执行任何操作。吱吱声是电视冷却和预热时 正常伸缩发出的正常声响。这不会影响性能。 本节介绍常见问题及其解决方案。 11.2 画面问题 电视已打开，但没画面: 检查天线已正确连接到电视。 检查正确的设备被选作电视信号源。 有声音没画面 检查画面设置正确。 天线连接造成电视接受信号不好 检查天线已正确连接到电视。 扩音器、未接地的音频设备、霓虹灯、高层建筑 和其它巨形物体会影响接收质量。如果可能，请 尝试通过改变天线方向或将上述设备远离电视来 改善接受质量。 如果只有一个频道的接受效果差，请微调此频道。 所连设备的画面质量差 检查设备连接正确。 检查画面设置正确。 电视没有保存画面设置 检查电视位置被设置为家庭设置。此模式可以让 您灵活地更改和保存设置。 画面不适合屏幕，太大或太小。 尝试使用不同的画面格式。 画面位置不正确 有些设备中的画面信号可能无法正确适合屏幕。 请检查该设备的信号输出。 11.3 声音问题 有画面，但声音质量差 注 如果检测不到音频信号，则电视会自动关闭音频 输出—这不表示有故障。 检查所有线缆连接正确。 检查音量未设置为0。 检查声音没有静音。 有画面，但声音质量差： 检查声音设置正确。 有画面，但只有一个扬声器有声音： 检查声音平衡被设置为中间。 11.4 HDMI连接问题 HDMI 设备有问题： 请注意，HDCP（高带宽数字内容保护）支持可 能会延迟电视显示HDMI 设备中内容的时间。 如果电视不识别HDMI 设备，并且不显示画面， 请尝试将信号源从一个设备切换另一个后再重新 切换回。 如果声音断断续续，请检查一下 HDMI设备的输出设置是否正确。 11.5 计算机连接问题 电视上的计算机显示不稳定： 检查您的PC 使用支持的分辨率和刷新率。 将电视画面格式设置为无压缩。 30 11.6 网络连接问题 网络冲浪不能正常工作： 如果与路由器的连接设置正确，请验证路由器与 互联网的连接。 浏览电脑或网络冲浪速度很慢： 请参阅路由器的用户手册以了解有关传输速率及 其他信号质量因素的信息。 您需要适用于路由器的高速互联网连接。 11.7 联系我们 如果您无法解决问题，请在以下网址参考本电视的 常见问题：www.philips.com/support 如果问题仍然未解决，请联系当地的Philips客户服 务中心。 警告 请勿尝试自行维修电视。这可能会造成严重人身伤 害、对电视造成无法挽回的损坏，或者使保修失效。 注 在你联络Philips的客服中心之前，请将电视机的型 号及序号记录起来。这些号码印刷在电视机的后壳 以及包装上。 31 6A638 T8大板检修流程 32 cn207 WIFI port CN5 IR&LED port CN102 backlight CN401 FFCport CN 203 Speaker-L CON201 Speaker-R CN22 earphone CN319 USB CON501 VGA port CN311 Y/PB/PR port CON1 TV port CON801 HDMI port (ARC) CON802 HDM2 port 各接口功能 CN314 Coaxial out port CN315 Video- out port CN307 AV1 port CN803 HDMI 3 MHL CON309 RJ45 CON702 HDM2 port (ARC) CN101 Power input CN318 USB 33 U103 FLASH U1 MSD6A338 U16 AS1117-1.8V Q402 SGM2588 Y201 H24.000M Q12 ME2325 U905 MXL661 U14 msh6110A 各元件型号 PU3 SMDTR16P U202 TPA3110 U11 AMS1117-3.3V U901 AMS1117-3.3V U13 AMS1117-3.3V U12 SY8087 U15 msh6110A1 Y001 16.000M 34 主板工作原理 • 1） 交流或者待机开机； • （2） 电源板送+5V_Standby 供电给主板； • （3） +5V_Standby 供电经U11稳压，得到3.3V_ Standby 电压，给CPU 供电；另外， • +3.3V_Standby 电压还会给功放，按键控制电路、EMMC 等电路供电。 • （4） CPU（U1）的供电脚得到供电电压、复位脚得到复位电压后，外围晶振起振， • CPU 开始工作，EMMC（U42）开始工作。首先U1 内的主控系统与U42进行通讯，然后 • 主控制器运行U42 内的启动程序（Mboot）。 • （5） U1 工作后，CPU 的部分IO 引脚会输出默认电平，其中，第200脚输出的 • PWR-ON/OFF 开机信号（高电平），经Q207.Q208倒相后送往电源板。 • （6） 电源板得到PWR-ON/OFF 开机信号后，电源电路开始工作，得到+24V、12V_ • Normal 供电。 • （7） 5V_Normal 经U14,U15 稳压，输出+1.2V，给U1 供电；5V_Normal 经过U13、U16,U12稳压，得 到+3.3V_Normal C+1.8V_Normal和+1.2V_DDR，给U1 等供电。 • （8） 主控系统对NAND FLASH、EEPROM、DDR3 SDRAM 进行初始化，数据线对 • 其NAND FLASH、EEPROM、DDR 初始化。 • （9） 主控系统与DDR 通讯后，将NAND FLASH 中的主程序装载到DDR 中，并运 • 行主程序。 • （10） 主控系统开始对各类寄存器进行初始化，检测U1、PN1 等总线连接，并对其 • 初始化。 • （11） 主控系统从U42中读取用户程序数据。 • （12） 初始化完成后，系统处于开机状态。 35 主板供电 NO power Check CN1 4pin have 5V or not 更换电源板 Y N 检查U11第2pin有 无3.3V N 查U11及外围电路 Y 检查CN1第1，2 pin有无5V N 查Q207,208及外 围电路 Y 1、检查U13是否输出3.3V 2、检查U16是否输出1.8V 3、检查U15是否输出1.2V 4、检查U14是否输出1.2V 1、检查U13及外围电路 2、检查U16及外围电路 3、检查U15及外围电路 4、检查U14及外围电路 N 更换电源板 Y 36 检修无光 无光 检查CN102第 2PIN是否有电压 检查ON/OFF,ADJ电 路 更换电源 板 Y N N Y N 检查Q1.Q2,Q3及 外围电路 Y 更换U1 37 显示异常 画面异常 检查屏线是否匹配， 连接是否牢固 Y 更换或者重插屏线 N 检查屏是否正常 Y 更换良品屏 N 检查LVDS插座跟U1 之间的电路 Y 维修此电路 N 检查LVDS供电电路 维修此电路 N Y 升级软件或更换U1 38 无音检修 无音 测试15，16，27， 28有无12V 测试C288,C284 有无电压输入 测试L29L30,L31,L32 有无电压输出 维修完成 重输软件 如果没有更换 L210,L204 如果没有更U9 如果没有更U18 39 TV无信号 TV无信号 检查CN1有否有信 号输入 Y 更换RF信号 N 检查U905供电否正 常 Y 检查U901及外围电路 N 检查SDR,SCL电路 Y 维修此电路 N 检查IF输出电路 维修此电路 N Y 更换U905 40 检修VGA电路 VGA电路问题 画面偏移 VGA偏色 画面抖动 VGA无信号 按自动调节调整 检查RGB输入到U1 电路 维修RGB电路 N 进行工厂复位 Y Y Y 更换U7 Y 检查行场信号电路 N 进行工厂复位 Y Y 更换U9 Y 维修此电路 检查行场信号电路 N 进行工厂复位 Y Y 更换U9 Y 维修此电路 41 各信号检修 AV无信号 检查主板 维修OK 更换输入接口 检查更换信号线 Y Y Y 检查输入接口 更换主板 N N 42 HDMI 无信号 检查 HDCP key电路 维修OK 检查信号线 OK OK 升级软件 N N Y Y 5：HDMI 检修 43 网络电视 MSD6A638 方案软件升级(售后服务) 一、软件升级所用的工具及材料 *个人电脑（WINDOWS XP 系统,USB2.0） *AC100~240V 电源及电源线 *ISP 烧录板及连接线 *ISP 烧录板驱动程序 *USB 闪存盘（2.0 版，容量不要超过 2G） *升级软件及引导文件 二、升级前准备工作 升级前最好把工厂菜单里所有信源的 ADC 及白平衡数据记录下来（升级后可能出现 FLASH 初始化，擦除掉彩色 校准数据，这时要把记下来的数据还原）： 1. 在 YPbPb 信源下，按 MENU 键在弹出主菜单后，再依次按 数字键进入工厂菜单，选择“数据调试(按 OK 键)” 项，按 OK 键进入下一级菜单，将光标移动到“ADC Adjust(按 OK 键)”项，按 OK 键将光标选 择 YPbPr(SD)项，记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET/phase 值. 2. 在ADC Adjust菜单，按遥控器上/下移动键将光标移动到Source项，按左/右移动键将光标切换到“YPbPr(HD)”， 记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET/phase 值. 1999 44 3. 在工厂菜单，选择 ADC ADJUST 项，在 ADC Adjust 菜单，按遥控器上/下移动键将光标移动到 Source 项，按 左 / 右 移 动 键 将 光 标 切 换 “ VGA ” ， 记 录 下 R-GAIN/G-GAIN/B-GAIN 值 以 及 R-OFFSET/G-OFFSET/B-OFFSET/phase 值. *升级前请分别记录好 YPbPr(SD)和 YPbPr(HD)以及 VGA 模式下的 R/G/B-GAIN 和 R/B/G-OFFSET 的值，待机器软 件升级后再改成所记录下的值。 4. 在 Android 系统主界面移动鼠标光标到“网络”--“以太网”选项，点击鼠标左键进入。把 MAC 地址记录好。 三、软件升级作业内容及步骤： *升级用的升级包/软件必须为我司售后人员提供的文件，且需要确保升级软件与电视机完全匹配且升级作业不得 存在违反规定操作的现象，否则将会造成主芯片锁死而无法开机现象。 1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名及大小写为 MstarUpgrade，后缀为 bin）放于 U 盘内。 软件升级有两种方法，推荐使用方式 1 进行。 方式 1：给电视通电，将 U 盘插到电视 USB 接口，按遥控器上的“菜单”键，将弹出用户菜单，按遥控器上的左 /右键切换到“设置”界面，再按遥控上的上/下光标移动键，移动光标到“软件升级（USB）”项按 OK 键或是右 键进入下一级菜单，此时电视将会提示“请插入 U 盘且软件正确无误，按‘开始’进行升级”类似警告提示，移 软件越大升级时间越长通常耗 时为 3~4 分钟，升级中需给出足 够的升级时间，确保升级成功 MAC 地址 45 动光标到“开始”按钮按 OK 键确认进行升级。 方式 2：将 U 盘插到电视机主板（或是烧录治具）USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五 秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所 耗费的时间视主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M 时需四分钟），说明升级完成。 3.注意事项： a.文件名以及大小写不能有错，否则会无法升级或芯片自动加密。 b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥 控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。 c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。如果出现引导文件 （Mboot.bin）都不能正常烧录或是 EMMC 芯片未能被 ISP 烧录板识别的情况，则说明当前主板主芯片己自动加 用户“设置” 菜单界面 按 OK 键 进行升级 升级中，禁止操作和断 电，否则将会损坏芯 片，过程约为 4 分钟 1. 将升级用的 MstarUpgrade.bin 存入到空白 U 盘里； 2. 按住 VOL+键不放，再给机 器通电，约五秒后机器的 ELED 指示灯开始有闪烁， 则机器己经进入到升级状 态，此时禁卡禁止操作或是 断电，否则将会损坏主芯片 升级中，禁止操作 和断电，否则将会 损坏芯片，过程约 为 4 分钟 46 密锁死，需更换主芯片和 EMMC 芯片或是联系我司售后工程师处理。 e.如果作业员对这个方案软件升级不熟悉并在能看到工厂菜单的情况下，推荐进入工厂菜单进行升级操作以防 止误操作。 四、当不能按照以上第三步进行升级时，请先升级引导文件，具体作业请参照以下说明进行操作。 MSD6A638 网络电视主板其相应的升级软件包内一般情况都配有 mboot.bin 和 MbootUpgrade.bin 两个引导文件。 这两个引导文件功能是一样的，但升级方法却有差异，只需要升级其中一个就可以了。如果当前电视主板能够正 常工作，则可以把引导文件拷贝到 FAT32 格式化后的 U 盘内再按以下说明进行升级： 方式 1：先把 MbootUpgrade.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，先按住电视机控 制面板上的 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电 视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间大约为 60 秒），说明升级完成。 方式 2：先把 Mboot.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，给电视通电，然后按遥控 器上的 MENU 键再依次按 8202 数字键进入工厂菜单，移动光标到“Mboot 升级（按 OK 键）”选项，按 OK 键进 行升级（这个过程所耗费的时间大约为 30 秒）。 注意事项： 1.mboot.bin 和 MbootUpgrade.bin 两个引导文件可以一起放在同一个 U 盘里，但是不管采用何种方式进行升级， 都需按说明正确的进行操作，升级时需要控制好时间，确保升级完成方可断电，否则会升级失败或是主芯片自动 加密。 2.因引导文件关联到电视机的显示屏分辨率等相关参数，所以每个主板在软件升级之前必须升级相应的引导文 件。 3.如果以上两种方式都不能进行升级请按下以下说明进采用烧录板在线升级。 五、烧录板驱动安装 使用烧录板进行升级，必须给电脑安装烧录板驱动程序，具体操作以下说明： 1.用 USB 连接线将烧录板与个人电脑连接起来， 2. PC 机识别到新设备，选择从列表或指定位置安装，并指定驱动文件位置，如图。 到个人电脑 ISP 烧录板 47 48 3.PC 找到驱动文件后，在安装时会有如下图提示，点击仍然安装即可，系统会有三次安装驱动过程，分别是：Mstar USB Debug Tool A; Mstar USB Debug Tool B;Mstar USB SerialPort 三个驱动的安装,依次安装好后即可！ 六、使用烧录板在线升级引导文件 1.用 USB 线和 VGA 连接线将烧录板与电视主板、电脑主板连接好后再给主板供电。 到电视主板 VGA 插座 到个人电脑 USB 接口 49 2.双击运行 ISP_Tool_MSD638.exe 点击主工具栏下的“Auto”图标，将 type 选择为 eMMC。 3.点击主工具栏下的 “Read”按钮，在 EISP Loader File1 加载 munim_EISP_boot_**_**.bin,在 EISP Read File1 加载 rom_emmc_boot.bin,在 EISP Loader File2 加载 munim_EISP_user_**_**.bin,在 EISP Read File2 加载 mboot.bin。 4.点击主工具栏里的“Config”按钮，将该界面的各项设按图片对其相应进行设置。 5.点击主工具栏“Connet”按钮，运行程序的顶部标签栏里将会显示【Device Type eMMC】。 如不显示【Device Type eMMC】则不能烧录，请检查烧录板连接是否正确以及主板能否正常开机（可正常开机的 点击主工具栏下的“Connet”按钮，运行程序的顶 部标签栏里将会显示【Device Type eMMC】 点击“Stop/Run”按钮后，如 果 界 面 右 下 角 一 直 显 示 为 “Connecting.....”并且标签栏 里 应 显 示 “【 Device Type eMMC】”，则说连接不成功或 是当前主板只能使用 U盘进行 升级 51 主板是不显示【Device Type eMMC】的，以及有可能因为把错误的软件烧录到主板造成主芯片自动锁死。 5.烧录界面表头显示“【Device Type eMMC】”检查“Auto”图标菜单里的各项设置都下图相符，再点"Run"按钮进 行 boot 文件烧录， 烧 录 进 度提示 结果提示 执行按钮 加载非本公司的软件或是违规升级均 有可能造成芯片加密，导致主板无法 开机和提示找不到 EMMC 芯片提示 52 此时烧录进度提示条开始滚动，烧录完成后，将显示“Pass”。 七、引导文件烧录后主板驱动程序升级 1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名为 MstarUpgrade，后缀为 bin）放于 U 盘内。 2.将 U 盘插到电视机主板 USB 接口，按照<三、软件升级作业内容及步骤>中的方式 1 或是方式 2 说明进行主板驱 动程序升级。 八、升级完成后，将机器后盖安装好，然后必须进行一次出厂前调整： 1. 按遥控器上的“菜单”键，将弹出用户菜单，按遥控器上的左/右键切换到“设置”界面，再按遥控上的上/下 光标移动键，移动光标到“Recall”项按 OK 键约 8 秒后机器黑屏并自动重新上电完成复位动作。 2. 进 入 工 厂 菜 单 里 的 ADC Adjust, 分 别 将 信 源 对 应 的 VGA 、 YPBPR(HD) 、 YPBPR(SD) 各 模 式 下 的 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET/ phase 值改为升级前的值。 九、 MAC 地址烧录请参照《MSD6A628 Msd6a608 MSD6A818 智能网络电视 MAC 地址码烧写操作指南》，一般 情况只是用 U 盘升级（没有使用烧录板烧录 boot 文件机器里的 MAC 是不会擦除掉，如果使用了烧录板重新烧录 了 boot 文件则必须烧录 MAC 地址）。 十、 ADC ADJUST 调试完毕后，连按几次 MENU 键退出工厂菜单使机器保存调整后之数据，关闭机器电源然后 恢复原包装。 53 5 5 4 4 3 3 2 2 1 1 D D C C B B A A of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 2 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 2 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 2 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： 屏电压 MOS管控制 IR&KEY 三极管控制 GPIO 12V_NORMAL RESET HDMI1 TUNER PWR AS1117 USB Y/Pb/Pr AV-IN VGA HDMI2 LAN LAN 1.28V DC-DC VDDC PWR HDMI2 HDMI1 (MHL) HDMI3 AS1117 3.3V_NORMAL TUNER_3.3V RF IF COAXIAL DDR PWR 1.5V AV-OUT Y/Pb/Pr VDDC_CPU PWR 3.3V_Standby 12V_NORMAL COAXIAL VGA USB AV-IN SPK-R VEDIO-OUT Audio AMP SPK-L TUNER CONN 5V_STANDBY 40P LVDS DDR PWR 1.15V 5V_NORMAL EMMC FLASH IR&KEY 12V_NORMAL 3.3V_STANDBY AS1117 32Gbit MSD6A638 DC-DC DC-DC MXL661 TPA3110LD2 SILICON TUNER TUNER_3.3V PWR_ON/OFF (ARC) V by one This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD T4284 54 5 5 4 4 3 3 2 2 1 1 D D C C B B A A STANDBY STANDBY +1.2V_VDDC_CPU +1.2V_VDDC BL-ON/OFF VCC_P PANEL_ON STANDBY LED IR-in IR_5V IRIN IR-in LED+ PANEL_ON/OFF KEY0-in KEY1-in KEY_POWER +1.5V_DDR +5V_Normal +5V_Standby +5V_Standby +3.3V_Standby +1.2V_VDDC_CPU +5V_Standby +3.3V_Normal +12V_Normal +5V_Normal +1.2V_VDDC_CPU +1.2V_VDDC +12V_Normal +1.2V_VDDC +1.8V_Normal +5V_Normal +5V_Standby +5V_Normal +5V_Standby +5V_Normal +12V_NORMAL +5V_Normal Panel_VCC +12V_NORMAL +3.3V_Standby +12V_Normal +3.3V_Standby +5V_Standby +5V_Standby +3.3V_TU +5V_Normal +3.3V_TU PWR-ON/OFF 4 I2C-SCL 4,6,9 I2C-SDA 4,6,9 I2C-SCL 4,6,9 I2C-SDA 4,6,9 BRI_ADJ 4 VBL_CTRL 4 PANEL_ON/OFF 4 IRIN 4 KEY_SAR0 4 LED-R 4 PWM OUT BL-ADJUST of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 3 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 3 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 3 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： 靠近DC-DC 靠近DC-DC Vout=0.6V*(1+R1/R2) R1 R2 1A Max 电阻靠近DCDC,敏感线,远离干扰源 靠近DC-DC 靠近DC-DC Vout=0.83V*(1+R1/50K) R1 Addr 0x80 VDDC DC/DC 200mA 450mA Max H :Power on L :Power off LDO 至少需使用1A DC/DC!! 40mA 电阻靠近DCDC,敏感线,远离干扰源 VDDC 最大平均电流为 3A ,保证DCDC 温升电流5A VDDC_CPU DC/DC pull a 5 mil +1.2V_VDDC_CPU trace from IC of bottrom to voltage feedback of switching power IC .the trace shall shield gnd pull a 5 mil +1.2V_VDDC trace from IC of bottrom to voltage feedback of switching power IC .the trace shall shield gnd 靠近DC-DC 靠近DC-DC Vout=0.83V*(1+R1/50k) R1 Addr 0x82 此DCDC不能改，并且参数设置尽量follow 公板 "VBL_CTRL" IO口为高电平时，背光开。 "VBL_CTRL" IO口为低电平时，背光关。 SAMSUNG panel 0~3.3V R34=10K LG/CMO/AU panel 0~5V,R34 NC Inverter controler Connetor Power for panel 12V放电电路 Test Point & MARK IR&KEY Connector This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD 把按键板上的MENU上的电阻R4由6.8K改为10K。 11.2K 3.2K 1.2K 2.325V 1.337V 0.671V 所用IO口 SOURCE CH- CH+ 电压值 电阻值 按键功能 POWER 510欧 6.8K 2K 0欧 0.985V 0V 1.951V 0.323V SAR0 MENU V0L+ V0L- 电压为1.0V 电压为1.1V T4284 SN NC SN NC 1 Q208 3904 Q208 3904 1 2 3 Q10 3904 Q10 3904 1 2 3 R106 1K R106 1K R113 18K_1% R113 18K_1% R126 10K R126 10K H24 NC H24 NC 1 R117 12K_1% R117 12K_1% C141 22uF/6.3V C141 22uF/6.3V C130 0.47uF C130 0.47uF C149 10uF C149 10uF R13 10K R13 10K H17 NC H17 NC 1 SN2 NC SN2 NC 1 Q112 3904 Q112 3904 1 2 3 C904 47nF C904 47nF C138 0.1uF C138 0.1uF L12 SPM30202R2/2A L12 SPM30202R2/2A 1 2 R118 NC/22K_1% R118 NC/22K_1% R49 NC/10K R49 NC/10K C105 0.1uF C105 0.1uF C146 0.1uF C146 0.1uF H19 NC H19 NC 1 Q9 3904 Q9 3904 1 2 3 Q11 3904 Q11 3904 1 2 3 MSH6110A U14 MSH6110A U14 5V 3 SDA 4 EN 1 FB 2 PVDD 8 BST 7 SCL 5 LX 6 PowerPAD 9 CN103 8pin/2.0MM CN103 8pin/2.0MM +5V_IN 1 IR_IN 2 GND 3 LED 4 KEY0 5 KEY1 6 PWR 7 GND 8 R50 4.7K R50 4.7K H12 NC H12 NC 1 2 3 4 5 6 7 8 9 R182 2K R182 2K C124 0.1uF C124 0.1uF R109 100R R109 100R R15 200R R15 200R + CA8 100uF/16V + CA8 100uF/16V ADJ OUT IN U13 AMS1117L-3.3 ADJ OUT IN U13 AMS1117L-3.3 3 2 1 4 R42 4.7K R42 4.7K C106 0.1uF C106 0.1uF C131 1uF C131 1uF C125 10uF/16V C125 10uF/16V R6 1K R6 1K R155 4.7K R155 4.7K R55 0R/NC R55 0R/NC C127 330pF/X7R C127 330pF/X7R R103 3K_1% R103 3K_1% C47 0.1uF C47 0.1uF R43 10K R43 10K L13 SPM65302R2/5A L13 SPM65302R2/5A 1 2 C903 2.2uF C903 2.2uF C132 22uF/6.3V C132 22uF/6.3V C126 330pF/X7R C126 330pF/X7R CN101 12pin/2.0MM CN101 12pin/2.0MM GND 12 PM5V 2 5VSB 3 standby 4 GND 5 GND 6 PM5V 1 BL_ON/OFF 7 BL_PWM 8 12V 9 12V 10 GND 11 Q1 3904 Q1 3904 1 2 3 H20 NC H20 NC 1 C194 0.1uF C194 0.1uF C118 22uF/6.3V C118 22uF/6.3V R119 0R R119 0R C104 0.1uF C104 0.1uF C177 0.1uF C177 0.1uF C101 0.1uF C101 0.1uF R115 NC/22K_1% R115 NC/22K_1% R53 0R R53 0R C41 0.1uF C41 0.1uF C111 0.1uF C111 0.1uF R171 1K R171 1K H26 NC H26 NC 1 CN102 3Pin/2.0MM CN102 3Pin/2.0MM BL_ON/OFF 2 BL_ADJUST 1 GND 3 R111 2K_1% R111 2K_1% C110 33pF C110 33pF C107 0.1uF C107 0.1uF C147 0.1uF C147 0.1uF C40 0.1uF C40 0.1uF ADJ OUT IN U11 AMS1117L-3.3 ADJ OUT IN U11 AMS1117L-3.3 3 2 1 4 R51 1K R51 1K C133 22uF/6.3V C133 22uF/6.3V R121 100K R121 100K R120 10k R120 10k R169 10R R169 10R C121 0.1uF C121 0.1uF C57 2.2uF C57 2.2uF C135 0.1uF C135 0.1uF C136 0.47uF C136 0.47uF R127 100K R127 100K R54 4.7K R54 4.7K C67 0.1uF C67 0.1uF R201 510R R201 510R Q207 3904 Q207 3904 1 2 3 C901 0.1uF C901 0.1uF R58 100K R58 100K R167 100R R167 100R C116 22uF/6.3V C116 22uF/6.3V C143 10uF C143 10uF H21 NC H21 NC 1 2 3 4 5 6 7 8 9 C139 22uF/6.3V C139 22uF/6.3V ADJ OUT IN U16 AS1117L-1.8 ADJ OUT IN U16 AS1117L-1.8 3 2 1 4 R41 10K R41 10K C102 2.2uF C102 2.2uF C53 2.2uF/DC C53 2.2uF/DC R3 200R R3 200R R57 4.7K R57 4.7K R157 10K R157 10K H27 NC H27 NC 1 L111 0805_BEAD/12V屏 L111 0805_BEAD/12V屏 C908 2.2uF C908 2.2uF MSH6110A1 U15 MSH6110A1 U15 5V 3 SDA 4 EN 1 FB 2 PVDD 8 BST 7 SCL 5 LX 6 PowerPAD 9 R9 10K R9 10K C37 0.1uF C37 0.1uF C137 0.1uF C137 0.1uF C148 10uF C148 10uF H22 NC H22 NC 1 2 3 4 5 6 7 8 9 C117 22uF/6.3V C117 22uF/6.3V C144 0.1uF C144 0.1uF ADJ OUT IN U901 AMS1117L-3.3 ADJ OUT IN U901 AMS1117L-3.3 3 2 1 4 C108 0.1uF C108 0.1uF C115 10uF C115 10uF C122 10uF/16V C122 10uF/16V H28 NC H28 NC 1 R48 NC/0R R48 NC/0R R47 NC/0R R47 NC/0R C184 0.1uF C184 0.1uF R204 0R R204 0R R12 10K R12 10K H23 NC H23 NC 1 C151 33pF C151 33pF C140 1uF C140 1uF H30 NC H30 NC 1 D4 NC/SS34 D4 NC/SS34 R52 4.7K R52 4.7K R122 10k R122 10k C911 10uF C911 10uF Q12 ME2325 Q12 ME2325 C123 22uF/6.3V C123 22uF/6.3V H29 NC H29 NC 1 C112 2.2uF C112 2.2uF U12 SY8087 U12 SY8087 EN 1 GND 2 SW 3 VIN 4 FB 5 C150 0.1uF C150 0.1uF R205 1.2K R205 1.2K ED1 0.1pF ED1 0.1pF H11 NC H11 NC 1 2 3 4 5 6 7 8 9 L14 SPM65302R2/5A L14 SPM65302R2/5A 1 2 C129 22uF/6.3V C129 22uF/6.3V C902 0.1uF C902 0.1uF C134 10uF/16V C134 10uF/16V C145 470uF/16V C145 470uF/16V 55 5 5 4 4 3 3 2 2 1 1 D D C C B B A A System-RST LINE_IN_0R LINE_IN_0L SPDIF_OUT VCOM0 CVBS0 RIN1 BIN0 GIN0N GIN0 RIN0 VGA_HSYNC VGA_VSYNC GIN1 GIN1N BIN1 AV1_IN USB2_D+ USB2_D- USB1_D- USB1_D+ MDI_RN MDI_TN MDI_RP MDI_TP CVBS_OUT EARPHONE-OUTR IF_AGC EARPHONE-OUTL PWR-ON/OFF NAND-CEZ A4P B0M B0P B1M B1P B2P A4M A2P A2M B2M B3M B3P ACKP A3P A0P A0M A1P A1M A3M ACKM I2C_SCL BRI_ADJ HDMI3-RX0P HDMI3-RX0N LR_SYNC I2C_SDA HDMI1-ARC SPDIF_OUT UART-RX RIN0 BIN0 GIN0N GIN0 NAND-D2 NAND-D3 NAND-D0 DIFP+ NAND-D1 NAND-D4 NAND-D5 NAND-D6 NAND-D7 power_detect VGA_VSYNC HDMI2-SDA HDMI-CEC HDMI2-SCL GND_FUUSE HDMI3-CLKN B4P B4M VCOM0 CVBS_OUT DIFM- CVBS0 HDMI3-RX2P HDMI3-RX2N EARPHONE-OUTR AVDD5V_MHL MHL_CABLE_DET HDMI3-HPDIN NAND-WEZ NAND-REZ MDI_TP HOTPLUGA_HDMI20_5V HOTPLUGB_HDMI20_5V HOTPLUGC_HDMI20_5V BCKP BCKM AUVRM AUVAG USB1_D+ USB1_D- EARPHONE-OUTL MDI_TN HDMI3-SDA 3D_EN USB2_D+ USB2_D- SYSTEM-RST XTALO LED-R KEY0-in XTALI IRIN HDMI3-CLKP MDI_RP HDMI1-SCL UART-TX HDMI3-RX1P HDMI3-RX1N MDI_RN AMP-MUTE HDMI1-CLKN HDMI1-RX1P HDMI1-RX2N HDMI1-RX1N HDMI1-RX2P HDMI1-RX0N HDMI1-RX0P HDMI1-CLKP RIN1 BIN1 GIN1N USB0_D- USB0_D+ GIN1 HDMI1-SDA HDMI3-SCL LINE_IN_0L DVDD_NODIE LINE_IN_0R HDMI2-HPDIN VGA_HSYNC HDMI1-HPDIN HDMI2-RX1P HDMI2-RX0N HDMI2-RX0P HDMI2-CLKP HDMI2-CLKN HDMI2-RX2N HDMI2-RX1N HDMI2-RX2P PANEL_ON/OFF IF_AGC VBL_CTRL IF-AGC DIFM DIFP USB0_D- USB0_D+ HDMI1_RX1P HDMI1-RX1P HDMI1_RX1N HDMI1-RX1N HDMI1_RX0N HDMI1-RX0N HDMI1_RX2N HDMI1-RX2N HDMI1_CLKN HDMI1-CLKN HDMI1_RX2P HDMI1-RX2P HDMI1_CLKP HDMI1-CLKP HDMI1_RX0P HDMI1-RX0P HDMI1-SCL HDMI1-SCL HDMI1-HPDIN HDMI1-HPDIN HDMI1-SDA HDMI1-SDA HDMI2_RX1P HDMI2-RX1P HDMI2_RX1N HDMI2-RX1N HDMI2_RX0N HDMI2-RX0N HDMI2_RX2N HDMI2-RX2N HDMI2_CLKN HDMI2-CLKN HDMI2_RX2P HDMI2-RX2P HDMI2_CLKP HDMI2-CLKP HDMI2_RX0P HDMI2-RX0P HDMI2-SCL HDMI2-SCL HDMI2-HPDIN HDMI2-HPDIN HDMI2-SDA HDMI2-SDA HDMI3_RX0P HDMI3-RX0P HDMI3_CLKP HDMI3-CLKP HDMI3_CLKN HDMI3-CLKN HDMI3_RX2N HDMI3-RX2N HDMI3_RX1P HDMI3-RX1P HDMI3_RX1N HDMI3-RX1N HDMI3_RX2P HDMI3-RX2P HDMI3_RX0N HDMI3-RX0N HDMI3-SCL HDMI3-SCL HDMI3-HPDIN HDMI3-HPDIN HDMI3-SDA HDMI3-SDA MHL_Cable_DET MHL_Cable_DET HDMI-CEC HDMI-CEC AVDD5V_MHL AVDD5V_MHL HDMI1-ARC HDMI1-ARC HOTPLUGA_HDMI20_5V HOTPLUGA_HDMI20_5V HOTPLUGC_HDMI20_5V HOTPLUGC_HDMI20_5V HOTPLUGB_HDMI20_5V HOTPLUGB_HDMI20_5V A4P A4M ACKP ACKM A2P A2M A1P A1M A0P A0M B4P B4M B3P B3M BCKP BCKM B2P I2C-SDA B2M B1P B1M B0P B0M A3M LR_SYNC 3D_EN I2C-SCL A3P PANEL_ON/OFF BRI_ADJ I2C_SDA I2C_SCL power_detect VBL_CTRL AMP-MUTE UART_RX UART_TX UART-RX UART-TX PWR-ON/OFF I2C-SDA I2C-SCL NAND-D0 NAND-D5 NAND-D7 NAND-D6 NAND-D1 NAND-D4 NAND-REZ NAND-CEZ NAND-WEZ NAND-D3 NAND-D2 NAND-D4 NAND-D5 NAND-D6 NAND-D2 NAND-D3 NAND-D1 NAND-D7 NAND-D0 PANEL_ON/OFF LED-R VBL_CTRL AUVRM AUVAG DIFP+ DIFM- XTALO XTALI I2C-SCL I2C-SDA WIFI_EN WIFI_EN T_RESET VID0 VID0 T_RESET +3.3V_TU +5V_Standby DRAM_Power_A +1.2V_VDDC +1.2V_VDDC AVDDL_DVI AVDD_DADC VDDP_3318 DVDD_DDR +3.3V_Normal AVDD_DDR_A +1.2V_VDDC AVDDL_DVI +1.2V_VDDC AVDD3P3_DMPLL DVDD_DDR AVDD_AU33 +1.2V_VDDC_CPU AVDD_ETH +3.3V_MHL3_C AVDDL_DVI +3.3V_PLL AVDD3P3_MPLL +1.2V_VDDC AVDD_DDR_B +1.2V_VDDC AVDD_PLL_B AVDD15_MOD AVDDL_MOD AVDD_MOD +3.3V_MHL3 AVDD_NODIE DRAM_Power_B +1.2V_VDDC_CPU +3.3V_Normal +12V_Normal +5V_Standby +3.3V_Standby +3.3V_Normal EARPHONE-OUTL 7 EARPHONE-OUTR 7 HD_LIN 7 HD_RIN 7 AV1_IN 7 YPbPr_PB 7 YPbPr_PR 7 YPbPr_Y 7 VGA_HSYNC 7 VGA_VSYNC 7 VGA-Bin 7 VGA-Gin 7 VGA-Rin 7 USB1_D- 7 USB2_D- 7 USB1_D+ 7 USB2_D+ 7 MDI_TN 8 MDI_TP 8 CVBS_OUT 7 IF-AGC 9 DIFM 9 DIFP 9 USB0_D- 7 USB0_D+ 7 MDI_RP 8 MDI_RN 8 HDMI1-RX2P 8 HDMI1-RX2N 8 HDMI1-RX1P 8 HDMI1-RX1N 8 HDMI1-RX0P 8 HDMI1-RX0N 8 HDMI1-CLKP 8 HDMI1-CLKN 8 HDMI1-SCL 8 HDMI1-SDA 8 HDMI1-HPDIN 8 HDMI2-RX2P 8 HDMI2-RX2N 8 HDMI2-RX1P 8 HDMI2-RX1N 8 HDMI2-RX0P 8 HDMI2-RX0N 8 HDMI2-CLKP 8 HDMI2-CLKN 8 HDMI2-SCL 8 HDMI2-SDA 8 HDMI2-HPDIN 8 HDMI3-RX2P 8 HDMI3-RX2N 8 HDMI3-RX1P 8 HDMI3-RX1N 8 HDMI3-RX0P 8 HDMI3-RX0N 8 HDMI3-CLKP 8 HDMI3-CLKN 8 HDMI3-SCL 8 HDMI3-SDA 8 HDMI3-HPDIN 8 MHL_Cable_DET 8 AVDD5V_MHL 8 HDMI-CEC 8 HDMI1-ARC 8 HOTPLUGA_HDMI20_5V 8 HOTPLUGB_HDMI20_5V 8 HOTPLUGC_HDMI20_5V 8 A3M 6 A3P 6 A4M 6 A4P 6 B0M 6 B0P 6 B1M 6 B1P 6 B2M 6 B2P 6 BCKM 6 BCKP 6 B3M 6 B3P 6 B4M 6 B4P 6 A0M 6 A0P 6 A1M 6 A1P 6 A2M 6 A2P 6 ACKM 6 ACKP 6 LR_SYNC 6 3D_EN 6 I2C-SDA 3,6,9 I2C-SCL 3,6,9 PANEL_ON/OFF 3 BRI_ADJ 3 I2C-SCL 3,6,9 I2C-SDA 3,6,9 VBL_CTRL 3 AMP-MUTE 7 PWR-ON/OFF 3 NAND-CEZ 9 NAND-REZ 9 NAND-WEZ 9 NAND-D0 9 NAND-D5 9 NAND-D7 9 NAND-D6 9 NAND-D1 9 NAND-D4 9 NAND-D2 9 NAND-D3 9 NAND-D[7:0] 9 SPDIF_OUT 7 LED-R 3 IRIN 3 UART_TX 7 UART_RX 7 KEY_SAR0 3 WIFI_EN 7 TUNER_RESET 7 of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 4 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 4 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 4 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： RESET VGA Compoent SPDIF_OUT Audio Out HP and AMP OUT共用 IF /AGC Close to MSTAR IC HDMI2 NOTE:晶体频偏需要小于30PPM Crystal C1 C2 IC Configuration Selection AV IN 根据实际电源 上电时序调整 All I2S trace need to shield GND Chip Audio to GND of L/C USB/LAN VB1/LVDS Detect EMMC/NAND Flash Power Power_Detect,Normal work V=1V　 GPIO控制 DEBUG_UART IIC Source Input EMMC/NAND/SD卡 Chip Configuration Selection(Default EMMC 010) CHIP_CONFIG[2:0] {PANEL_ON/OFF,LED-R,VBL_CTRL} Value Mode Description 3'b000 SB51_ExtSPI 51 boot from SPI 3'b001 HEMCU_ExtSPI ARM boot from SPI 3'b010 HEMCU_ROM_EMMC ARM boot from ROM; outer storage is eMMC 3'b011 HEMCU_ROM_NAND ARM boot from ROM; outer storage is NAND 3'b100 DBUS for test only 3'b101 HEMCU_ExSPI_AUT 3'b110 HEMCU_ROM_EMMC_AUT 3'b111 HEMCU_ROM_NAND_AUT Close to MST IC with width trace CVBS OUT Audio input USB LAN AGC IF HDMI1 HDMI/MHL HDMI3 HDMI Power detect HP out trace need to shield GND MST chip IC底下需要加一个3mm 的hole Close to MST IC with width trace (L20需要选择阻值小Bead,不可以选择0R 或500R的Bead) This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD TP47 请靠近U15 附近放 VID0 预留VDDC 控制电压使用 T4284 C231 47nF C231 47nF R242 68R R242 68R R297 68R R297 68R R295 33R R295 33R R296 33R R296 33R C227 47nF C227 47nF TP47 TP47 1 R288 33R R288 33R R198 NC R198 NC C204 47nF C204 47nF R393 4.7K R393 4.7K C200 10uF/6.3V C200 10uF/6.3V C95 1uF C95 1uF C223 2.2uF C223 2.2uF C235 NC/33pF C235 NC/33pF C199 0.1uF C199 0.1uF J104 CON5-2.0 J104 CON5-2.0 1 2 3 4 5 R178 NC R178 NC R195 4.7K R195 4.7K R392 4.7K R392 4.7K R2 100R R2 100R C285 2.2uF C285 2.2uF C281 33pF C281 33pF R196 100R R196 100R R185 4.7K R185 4.7K C206 47nF C206 47nF C203 47nF C203 47nF R200 4.7K R200 4.7K C284 33pF C284 33pF TP6 TP6 1 R241 33R R241 33R C262 22nF C262 22nF R272 1K R272 1K C242 47nF C242 47nF C205 47nF C205 47nF R294 33R R294 33R R197 100R R197 100R R287 33R R287 33R R186 4.7K R186 4.7K R289 68R R289 68R C220 2.2uF C220 2.2uF C193 0.1uF C193 0.1uF R230 1K/NC R230 1K/NC Y201 24MHZ Y201 24MHZ 1 2 3 D202 BAV99 D202 BAV99 3 1 2 R229 1K/NC R229 1K/NC C229 47nF C229 47nF L20 120Ω/500mA L0402 L20 120Ω/500mA L0402 R269 100K R269 100K R286 33R R286 33R R390 100R R390 100R R194 4.7K R194 4.7K R391 100R R391 100R R236 0R R236 0R C192 0.1uF C192 0.1uF C228 47nF C228 47nF R233 10K/NC R233 10K/NC R232 10K R232 10K C232 47nF C232 47nF MSD6A638JSM U1 MSD6A638JSM MSD6A638JSM U1 MSD6A638JSM EPAD 217 RESET 1 IRIN 2 CEC 3 HOTPLUGA_HDMI20_5V 4 HOTPLUGB_HDMI20_5V 5 HOTPLUGC_HDMI20_5V 6 MHL_CABLE_DET 7 AVDD_NODIE 8 AVDD33_MHL3 9 B_RXCN 10 B_RXCP 11 B_RX0N 12 B_RX0P 13 AVDD11_MHL3 14 B_RX1N 15 B_RX1P 16 B_RX2N 17 B_RX2P 18 GND 19 A_RXCN 20 A_RXCP 21 A_RX0N 22 A_RX0P 23 AVDD11_MHL3 24 A_RX1N 25 A_RX1P 26 HSYNC0 33 BIN0P 34 GIN0P 35 GIN0M 36 VSYNC0 38 GIN1M 42 RIN1P 43 BIN1P 40 GIN1P 41 CVBS_OUT1 46 LINEIN_L0 47 AVDD3P3_ADC 39 LINEIN_R0 48 VRM_ADC 49 VAG 50 LINEIN_L4 51 LINEIN_R4 52 LINEOUT_L3 53 LINEOUT_R3 54 AVDD_EAR33 55 EARPHONE_OUTL 56 EARPHONE_OUTR 57 IFAGC 58 VIFP 59 VIFM 60 AVDD3P3_DADC 61 AVDD3P3_DMPLL 62 XTAL_IN 63 XTAL_OUT 64 C_RXCN 66 C_RXCP 67 C_RX0N 68 C_RXOP 69 C_RX1N 71 C_RX2N 73 C_RX2P 74 GND 75 DM_P0 76 DP_P0 77 DM_P1 78 DP_P1 79 DM_P2 80 DP_P2 81 VDD 82 VDD15 83 VDD15 84 VDDIO_CMD_A 85 VDDIO_MCLK_A 86 GND 87 VDDIO_DATA_A 88 AVDD_PLL_A 89 TCON0 167 TCON1 166 TCON2 165 TCON3 164 TCON4 162 AVDDL_PREDRV 157 AVDDL_MOD 156 LVSYNC 155 LHSYNC 154 LDE 153 LCK 152 R_ODD[7] / LVB0- 151 R_ODD[6] / LVB0+ 150 R_ODD[5] / LVB1- 149 R_ODD[4] / LVB1+ 148 R_ODD[3] / LVB2- / Vx1_0- 147 R_ODD[2] / LVB2+ / Vx1_0+ 146 R_ODD[1] / LVBCLK- / Vx1_1- 145 R_ODD[0] / LVBCLK+ / Vx1_1+ 144 G_ODD[7] / LVB3- / Vx1_2- 143 G_ODD[6] / LVB3+ / Vx1_2+ 142 AVDD_MOD 141 G_ODD[5] / LVB4- / Vx1_3- 140 G_ODD[4] / LVB4+ / Vx1_3+ 139 G_ODD[3] / LVA0- / Vx1_4- 138 G_ODD[2] / LVA0+ / Vx1_4+ 137 G_ODD[1] / LVA1- / Vx1_5- 136 G_ODD[0] / LVA1+ / Vx1_5+ 135 B_ODD[7] / LVA2- / Vx1_6- 134 B_ODD[6] / LVA2+ / Vx1_6+ 133 B_ODD[5] / LVACLK- / Vx1_7- 132 B_ODD[4] / LVACLK+ / Vx1_7+ 131 SD_D0 / NAND_RBZ 108 GPIO_PM[5] 216 GPIO_PM[1] 215 DDCA_DA 214 DDCA_CK 213 HOTPLUGB 212 HOTPLUGA 211 DDCDC_DA 210 DDCDC_CK 209 DDCDB_DA 208 DDCDB_CK 207 DDCDA_DA 206 DDCDA_CK 205 LED-R 204 GND_EFUSE 203 VID0 202 GPIO_PM[8] 201 PWR-ON/OFF 200 Power_detect 195 RP 189 DVDD_DDR_B 185 AVDD_MOD 184 VDDIO_DATA_B 183 GND 182 VDDIO_MCLK_B 181 VDD15 178 VDD 163 I2S_OUT_BCK 177 I2S_OUT_MCK 175 I2S_OUT_SD 174 SPDIF_OUT 173 DDCR_CK 171 DDCR_DA 170 A_RX2N 27 A_RX2P 28 GND 29 AVDD_HDMI_5V_PC 30 HOTPLUGC 31 VDD 32 RIN0P 37 VCOM 44 CVBS0 45 ARC0 172 AVDD33_MHL3_C 65 AVDD11_MHL3_C 70 C_RX1P 72 DVDD_DDR_A 90 VDD 91 VDD_CPU 92 VDD_CPU 93 GND 94 GND 95 VDD_CPU 96 VDD_CPU 97 TS0_CLK 98 TS0_SYNC 99 TS0_VLD 100 GPIO87 101 GPIO82 102 GPIO81 103 TS0_D0 104 VDDP 105 SD_CLK / NAND_CEZ1 106 SD_CMD 107 B_ODD[3] / LVA3- / LOCKn 130 B_ODD[2] / LVA3+ / HTPDn 129 B_ODD[1] / LVA4- 128 SD_D3 / NAND_WPZ 111 SD_D2 / NAND_ALE 110 SD_D1 / NAND_CLE 109 B_ODD[0] / LVA4+ 127 VDD 126 AVDD_EMMC_3318 125 GND 124 EMMC_IO10 / EMMC_CLK / NAND_REZ 123 EMMC_IO11 / EMMC_RSTn / NAND_WEZ 122 EMMC_IO9 / EMMC_CMD / NAND_CEZ 121 EMMC_IO6 / EMMC_D[6] / NAND_AD[0] 120 EMMC_IO7 / EMMC_D[7] / NAND_AD[1] 119 EMMC_IO2 / EMMC_D[2] / NAND_AD[2] 118 EMMC_IO1 / EMMC_D[1] / NAND_AD[3] 117 EMMC_IO0 / EMMC_D[0] / NAND_AD[4] 116 GND 158 TCON5 161 TCON6 160 AVDD15_MOD 159 PWM2 169 BRI_ADJ 168 I2S_OUT_WS 176 VDD15 179 VDDIO_CMD_B 180 VDD 186 AVDD33_ETH 187 RN 188 TN 190 TP 191 PANEL_ON/OFF 194 SAR0 193 DVDD_NODIE 192 LED1 197 LED0 196 VBL_CTRL 199 SD_CDZ 198 EMMC_IO3 / EMMC_D[3] / NAND_AD[5] 115 EMMC_IO4 / EMMC_D[4] / NAND_AD[6] 114 EMMC_IO5 / EMMC_D[5] / NAND_AD[7] 113 VDD_CPU 112 GND 218 R199 NC R199 NC 56 5 5 4 4 3 3 2 2 1 1 D D C C B B A A DRAM_Power_A +1.2V_VDDC_CPU +1.8V_Normal VDDP_3318 +1.2V_VDDC AVDD_DDR_B AVDD_DDR_A +1.5V_DDR AVDD15_MOD AVDD_PLL_B AVDD_DADC AVDD_NODIE AVDD_ETH AVDD_AU33 AVDD3.3V_ST AVDD3.3V_ST +3.3V_Standby AVDD3.3V_ST AVDD3P3_DMPLL AVDD3.3V_ST AVDD3P3_MPLL DVDD_DDR AVDDL_MOD +1.2V_VDDC AVDDL_DVI DRAM_Power_B +3.3V_PLL +3.3V_MHL3_C +3.3V_MHL3 +3.3V_Normal +3.3V_Normal AVDD_MOD of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 5 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 5 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 5 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： Close to CHIP MIU_B side Close to MTS IC C213/C211/C212/C214 close to the IC ball ;C243/C237 加112 pin 底部 80mil 25mil 30mil Close to MTS IC To reduce ripple,please mount cap on the Board bottom and near IC ball Close to MTS IC 120mil Close to MTS IC FOR VB1 30mil 40mA,15mil Core power (元件需要尽量靠近IC;由于IC贴散热片 限高原因，所以IC的滤波电容请选择0603或0402封装，勿选用0805封装) 10mA,15mil 40mA,15mil 30mil 15mil Close to MTS IC 15mil 15mil 25mil FOR VB1 near L211 L211 near DC-DC,C296 near IC Star connection from VDDC DC-DC 25mil 25mil Close to MTS IC 40mil Close to CHIP MIU_A side Heat Sink This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD 如果做TTL输出，需要将AVDD_MOD电用0R 隔开 T4284 C507 0.1uF C507 0.1uF C94 0.1uF C94 0.1uF L42 1000R/500mA L0402 L42 1000R/500mA L0402 C209 0.1uF C209 0.1uF R4 0R/NC R4 0R/NC C183 0.1uF C183 0.1uF C236 2.2uF C236 2.2uF C504 2.2uF C504 2.2uF C230 0.1uF C230 0.1uF C187 0.1uF C187 0.1uF C173 1uF C173 1uF C243 0.1uF C243 0.1uF R234 0R R234 0R C233 2.2uF C233 2.2uF C182 0.1uF C182 0.1uF C294 0.1uF C294 0.1uF C226 10uF/6.3V C226 10uF/6.3V C174 10uF/6.3V C174 10uF/6.3V C168 0.1uF C168 0.1uF C505 0.1uF C505 0.1uF C175 0.1uF C175 0.1uF C167 2.2uF C167 2.2uF C295 10uF/6.3V C295 10uF/6.3V L30 120R/500mA L0402 L30 120R/500mA L0402 C298 0.1uF C298 0.1uF C237 10uF/6.3V C237 10uF/6.3V C499 10uF/6.3V C499 10uF/6.3V C506 10uF/6.3V C506 10uF/6.3V C176 0.1uF C176 0.1uF C296 1uF C296 1uF C224 0.1uF C224 0.1uF C198 0.1uF C198 0.1uF C404 0.1uF C404 0.1uF R8 0R/NC R8 0R/NC C179 0.1uF C179 0.1uF C103 0.1uF C103 0.1uF C500 0.1uF C500 0.1uF S1 Heat-sink58X58mm S1 Heat-sink58X58mm 1 2 C405 1uF C405 1uF C297 2.2uF C297 2.2uF C210 2.2uF C210 2.2uF C234 10uF/6.3V C234 10uF/6.3V L32 1000R/500mA L0402 L32 1000R/500mA L0402 C170 0.1uF C170 0.1uF C185 0.1uF C185 0.1uF L211 120R/500mA L211 120R/500mA C154 0.1uF C154 0.1uF C171 0.1uF C171 0.1uF C239 10uF/6.3V C239 10uF/6.3V C189 0.1uF C189 0.1uF C142 0.1uF C142 0.1uF C501 0.1uF C501 0.1uF C191 0.1uF C191 0.1uF C172 10uF/6.3V C172 10uF/6.3V C188 0.1uF C188 0.1uF L212 120R/500mA L212 120R/500mA C186 0.1uF C186 0.1uF C240 0.1uF C240 0.1uF C503 0.1uF C503 0.1uF C181 10uF/6.3V C181 10uF/6.3V C155 0.1uF C155 0.1uF C190 10uF/6.3V C190 10uF/6.3V C225 0.1uF C225 0.1uF C498 0.1uF C498 0.1uF C502 0.1uF C502 0.1uF C241 0.1uF C241 0.1uF C180 0.1uF C180 0.1uF 57 5 5 4 4 3 3 2 2 1 1 D D C C B B A A A4P A4M A3M A3P ACKP ACKM A2P A2M A1P A1M A0P A0M B4P B4M B3P B3M BCKP BCKM B2P B2M B1P B1M B0P B0M VBY4N RXEC- RXE2- RXE2+ RXEC+ VBY7P RXE4- RXE4+ A4P VBY4P VBY1P RXE0+ RXE1+ RXE1- RXE0- ACKM ACKP A0M A0P A2M A2P A1M A1P VBY5N VBY1N VBY5P B2M B2P BCKM BCKP B4M B3M B3P B4P A4M VBY6N RXO3- RXO3+ RXO4- RXO4+ RXE3- VBY2P VBY2N RXO0- P32 RXO0+ 3D_EN_C RXE3+ RXO1- AGP RXO1+ P28 B0M B0P B1M VBY6P B1P RXO2- RXO2+ RXOC+ RXOC- VBY3P VBY3N VBY0N VBY0P VBY7N LR_SYNC 3D_EN I2C-SCL I2C-SDA 3D_EN_C 3D_EN LD_EN VBYHTPDn VBYLOCKn VBY4N_C VBY3P_C VBY0N_C VBY0P_C VBY1N_C VBY1P_C VBY2N_C VBY2P_C VBY3N_C VBY4P_C VBY5N_C VBY5P_C VBY6N_C VBY6P_C VBY7N_C VBY7P_C 3D_LR_in 3D_LR_in LR_SYNC Data_fromat_0 I2C-SDA Data_fromat_1 LR_SYNC I2C-SCL VBYLOCKn VBYHTPDn P32 3D_EN P28 A3P A3M RXE1- RXE2- RXEC- RXE3- RXE4- RXE0- RXO1- RXO2- RXOC- RXO3- RXO4- RXO0- RXE1+ RXE2+ RXEC+ RXE3+ RXE4+ RXE0+ RXO1+ RXO2+ RXOC+ RXO3+ RXO4+ RXO0+ 3D_LR_in LR_SYNC L/R_O L/R VBY7N VBY7P VBY5P VBY5N VBY4P VBY4N VBY6N VBY6P HTPDN VBYHTPDn LOCKN VBYLOCKn 3D_EN VBY3P VBY2P VBY0P VBY1P VBY3N VBY0N VBY1N VBY2N Local-Dim 2D/3D_Enable VBY0N VBY0P VBY1N VBY1P VBY0P_C VBY1P_C VBY0N_C VBY1N_C VBY2P_C VBY3P_C VBY2N_C VBY3N_C VBY2N VBY2P VBY3N VBY3P VBY4P_C VBY5P_C VBY4N_C VBY5N_C VBY4P VBY4N VBY5N VBY5P VBY6P_C VBY7P_C VBY6N_C VBY7N_C VBY6P VBY6N VBY7N VBY7P VBY0P_C VBY1P_C VBY0N_C VBY1N_C VBY6P_C VBY7P_C VBY6N_C VBY7N_C VBY2P_C VBY3P_C VBY2N_C VBY3N_C VBY4P_C VBY4N_C VBY5N_C VBY5P_C PWM IN# PWM OUT# PWM OUT BL-ADJUST AGP +3.3V_Normal +3.3V_Normal Panel_VCC +3.3V_Normal Panel_VCC +3.3V_Normal +3.3V_Normal Panel_VCC Panel_VCC_VB1 A3M 4 A3P 4 A4M 4 A4P 4 B0M 4 B0P 4 B1M 4 B1P 4 B2M 4 B2P 4 BCKM 4 BCKP 4 B3M 4 B3P 4 B4M 4 B4P 4 A0M 4 A0P 4 A1M 4 A1P 4 A2M 4 A2P 4 ACKM 4 ACKP 4 LR_SYNC 4 3D_EN 4 I2C-SDA 3,4,9 I2C-SCL 3,4,9 BL-ADJUST PWM OUT of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 6 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 6 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 6 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： Net VB1 For CMI LG Sansung &LVDS Bom可以用0R电阻，方便调试LVDS和VBY 互相更改(VB1使用0.1uf ,lvds使用0R，lvds时RP452要上件） CMI/LG/BOE 4K2K@60HZ 需要LVDS/TCON 该部分需要上件， VBY1时需要NC，否则影响VBY信号 靠近VBY 座子放置 Note1: Pin44（Panel端为Pin8)华星Panel为地，CMI,LG,Susung 为电源，为了防止实验烧坏单板，NC. Note2：Pin38（Panel端为Pin14) LG panel 需要NC,CMI，Susuang需要接地，为兼容NC Note3：Pin43（Panel端为Pin9)，PIN32（Panel端为Pin20)，需要NC，不支持4V4O模式 Note4：Pin37（Panel端为Pin15)，Pin36（Panel端为Pin16) LG panel为Data Format，设置为“01”，2divison， CMI 为眼睛同步的输入输出，目前设置为NC Note5：Pin30（Panel端为Pin22)，Pin29（Panel端为Pin23)Samsung 为眼睛同步的输入输出，目前设置为NC, Pin30（Panel端为Pin22) 为CMI Local dimming 设置，设置为disable Note6：Pin31（Panel端为Pin21) 为sansung pane 3D enable，目前NC. Note7：Pin35（Panel端为Pin17) 为CMI pane 3D enable，目前NC. 以上接法主要考虑开发过程，如果客户做MP，请按panel实际使用处理 5 1 9 8 7 6 11 4 3 2 17 15 21 16 14 13 12 10 25 24 23 22 27 20 18 19 33 32 37 31 30 29 28 26 41 40 39 38 43 36 35 34 49 48 51 50 47 46 44 42 Note3 Note2 Note3 Note7 Note4 Note5 Note1 Note6 LVDS This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD 1 2 5 7 8 9 4 6 11 3 15 13 14 10 12 17 16 21 25 20 22 23 24 27 18 19 31 32 33 37 26 28 29 30 41 36 38 39 40 43 34 35 49 48 50 51 44 46 47 42 45 高电平为3D。 当配BOE屏时，R423需贴。 低或空为2D。 CSOT(华星) 4K2K@60HZ 低电平为Disable。 配LCxxxEGY 4K屏(G+屏)时，R441上件。 配LCxxxEQJ 4K屏(RGB屏)时，R440上件。 配LG 4K屏时，LD_EN需上拉，上R437。 配奇美屏时，需下拉，上R436。 配奇美42寸屏时，PIN12需接地，R416上件。 T4284 R472 0R R472 0R C479 0.1uF C479 0.1uF R454 0R R454 0R C471 0.1uF C471 0.1uF R478 10K/nc R478 10K/nc R441 10K/LG（G+）/CMI R441 10K/LG（G+）/CMI R427 0R R427 0R R417 0R/NC R417 0R/NC R440 10K/LG（RGB） R440 10K/LG（RGB） C467 0.1uF C467 0.1uF R444 0R/NC R444 0R/NC R426 0R R426 0R 7 5 3 1 8 6 4 2 RP459 0RX4 7 5 3 1 8 6 4 2 RP459 0RX4 R475 10K R475 10K C464 0.1uF C464 0.1uF 7 5 3 1 8 6 4 2 RP452 NC/0RX4 7 5 3 1 8 6 4 2 RP452 NC/0RX4 R452 0R R452 0R R416 0R/CMI&BOE R416 0R/CMI&BOE R474 10K R474 10K R1 0R R1 0R C128 10uF/16V C128 10uF/16V R496 NC/0R R496 NC/0R 7 5 3 1 8 6 4 2 RP461 0RX4 7 5 3 1 8 6 4 2 RP461 0RX4 R473 0R R473 0R R480 NC R480 NC C474 0.1uF C474 0.1uF 7 5 3 1 8 6 4 2 RP454 NC/0RX4 7 5 3 1 8 6 4 2 RP454 NC/0RX4 R448 0R/NC R448 0R/NC C472 0.1uF C472 0.1uF R418 NC R418 NC R424 0R R424 0R C477 0.1uF C477 0.1uF 7 5 3 1 8 6 4 2 RP460 0RX4 7 5 3 1 8 6 4 2 RP460 0RX4 R437 10K/LG R437 10K/LG R476 NC R476 NC R450 0R/NC R450 0R/NC CN401 40PIN/2.0mm/nc CN401 40PIN/2.0mm/nc GND 1 VCC 2 GND 3 VCC 4 VCC 6 VCC 8 E4+ 16 EC+ 20 E2+ 22 E1+ 24 E0+ 26 O3+ 30 OC+ 32 O2+ 34 O1+ 36 O0+ 38 GND 40 GND 7 E3- 17 EC- 19 E2- 21 E1- 23 E0- 25 O3- 29 OC- 31 O2- 33 O1- 35 O0- 37 GND 39 NC 5 GND 9 GND 11 GND 13 E4- 15 O4- 27 VCC 10 P_PWM 12 GND 14 E3+ 18 O4+ 28 C478 0.1uF C478 0.1uF C469 0.1uF C469 0.1uF C476 0.1uF C476 0.1uF J454 NC/FI-RE51S-HF J454 NC/FI-RE51S-HF 51 51 50 50 49 49 48 48 47 47 46 46 45 45 44 44 43 43 42 42 41 41 40 40 39 39 38 38 37 37 36 36 35 35 34 34 33 33 32 32 31 31 30 30 29 29 28 28 27 27 26 26 25 25 24 24 23 23 22 22 21 21 20 20 19 19 18 18 17 17 16 16 15 15 14 14 13 13 12 12 11 11 10 10 9 9 8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 G4 53 G3 52 G2 54 G1 55 G6 56 G7 57 G8 58 G9 59 G10 60 G11 61 7 5 3 1 8 6 4 2 RP455 NC/0RX4 7 5 3 1 8 6 4 2 RP455 NC/0RX4 R497 NC/0R R497 NC/0R J455 FI-RE51S-HF J455 FI-RE51S-HF 51 51 50 50 49 49 48 48 47 47 46 46 45 45 44 44 43 43 42 42 41 41 40 40 39 39 38 38 37 37 36 36 35 35 34 34 33 33 32 32 31 31 30 30 29 29 28 28 27 27 26 26 25 25 24 24 23 23 22 22 21 21 20 20 19 19 18 18 17 17 16 16 15 15 14 14 13 13 12 12 11 11 10 10 9 9 8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 G4 53 G3 52 G2 54 G1 55 G6 56 G7 57 G8 58 G9 59 G10 60 G11 61 R436 10K/CMI R436 10K/CMI 7 5 3 1 8 6 4 2 RP458 0RX4 7 5 3 1 8 6 4 2 RP458 0RX4 R494 NC/0R R494 NC/0R R477 0R/nc R477 0R/nc R482 10K R482 10K R421 0R/NC R421 0R/NC R425 0R R425 0R 7 5 3 1 8 6 4 2 RP453 NC/0RX4 7 5 3 1 8 6 4 2 RP453 NC/0RX4 C470 0.1uF C470 0.1uF R455 0R R455 0R 7 5 3 1 8 6 4 2 RP456 NC/0RX4 7 5 3 1 8 6 4 2 RP456 NC/0RX4 C473 0.1uF C473 0.1uF R493 NC/0R R493 NC/0R R423 0R/BOE R423 0R/BOE R439 10K R439 10K C466 0.1uF C466 0.1uF C468 0.1uF C468 0.1uF C475 0.1uF C475 0.1uF C465 0.1uF C465 0.1uF R422 NC R422 NC R442 0R/NC R442 0R/NC 58 5 5 4 4 3 3 2 2 1 1 D D C C B B A A AVOUT-V SPDIF_O HD-AuLin HD-AuRin VGA-Bin VGA-Gin VGA-Rin DDC_SDA_D DDC_SCL_D VGA-Rin VGA-Gin VGA-Bin USB0_D- USB0_D+ USB1_D+ USB1_D- USB2_D+ USB2_D- SHUTDOWN HP_MUTE LOUT+ OUTNL OUTPL GAIN1 LIN_N OUTNR OUTPR ROUT+ LIN_P ROUT- SD PLMIT AVCC GVDD GAIN0 RIN_P RIN_N LOUT- E_AMP-R E_AMP-L HP_MUTE 5V_USB2 5V_USB_WIFI 5V_USB1 +5V_Normal 5V_USB_WIFI 5V_USB2 5V_USB1 AMP_12V AMP_12V AMP_12V +12V_NORMAL AMP_12V AMP_12V +3.3V_Standby CVBS_OUT 4 SPDIF_OUT 4 HD_RIN 4 HD_LIN 4 YPbPr_Y 4 YPbPr_PB 4 YPbPr_PR 4 AV1_IN 4 VGA_VSYNC 4 VGA_HSYNC 4 UART_RX 4 UART_TX 4 VGA-Bin 4 VGA-Gin 4 VGA-Rin 4 USB0_D+ 4 USB0_D- 4 USB1_D+ 4 USB1_D- 4 EARPHONE-OUTR 4 EARPHONE-OUTL 4 AMP-MUTE 4 EARPHONE-OUTL 4 EARPHONE-OUTR 4 WIFI_EN 4 USB2_D+ 4 USB2_D- 4 of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 7 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 7 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 7 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： YPBPR & AV IN VIDEO-OUT Close to Mstar IC SPDIF OUT Keep A_GND trace with Signal. Keep Spacing for L/R cahnnel. Keep trace width(12mil+). Close to Mstar IC Close to Mstar IC Video USB INTERFACE USB ESD分布电容要求<2pF Note:0R电阻靠近端子,减小EOS. Note:0R电阻靠近端子,减小EOS. USB POWER L:ON H:MUTE AUDIO AMP L:SHUTDOWN EARPHONE OUT 0 AMP GAIN(db) 1 1 0 0 1 32 36 1 0 20 功放放大倍数调节 26 GAIN1(PIN6) GAIN0(PIN5) This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD T4284 R250 10k/NC R250 10k/NC CN311 YPBPR_IN CN311 YPBPR_IN R249 10k/NC R249 10k/NC Q26 3904 Q26 3904 1 2 3 C328 1nF C328 1nF C245 0.47uF C245 0.47uF D608 NC D608 NC 1 2 R237 100k R237 100k R405 75R R405 75R C401 100pF C401 100pF L15 22UH/600欧磁珠4A L15 22UH/600欧磁珠4A L403 6V/1.1A L403 6V/1.1A L5 22UH/600欧磁珠4A L5 22UH/600欧磁珠4A R508 10K R508 10K CN307 AV1_IN CN307 AV1_IN R279 68R R279 68R C329 10uf C329 10uf D609 NC D609 NC 1 2 D607 NC D607 NC 1 2 C603 10uF C603 10uF C299 100uF/16V C299 100uF/16V C322 0.22UF C322 0.22UF R604 0R R604 0R R556 100R R556 100R R276 1k R276 1k C618 0.1uF C618 0.1uF C326 10uf C326 10uf C152 10uF/16V C152 10uF/16V C314 0.47UF C314 0.47UF C165 100nF C165 100nF C323 1uF C323 1uF D204 1N4148 D204 1N4148 R606 0R R606 0R L404 6V/1.1A L404 6V/1.1A C317 10uF/16V C317 10uF/16V R258 10k R258 10k CN207 CON5-2.0mm CN207 CON5-2.0mm 1 2 3 4 5 R401 75R R401 75R CN318 USB_4P CN318 USB_4P D- 2 GND 4 D+ 3 VCC 1 SHIELD 5 SHIELD 6 R502 75R R502 75R R248 10K R248 10K D606 NC D606 NC 1 2 R557 100R R557 100R CN203 CN203 1 2 R17 100R/NC R17 100R/NC R402 75R R402 75R D603 NC D603 NC 1 2 L204 0805_BEAD L204 0805_BEAD L10 22UH/600欧磁珠4A L10 22UH/600欧磁珠4A C315 0.47UF C315 0.47UF C604 10uF C604 10uF R602 0R R602 0R R404 75R R404 75R CN201 3Pin/2.0mm CN201 3Pin/2.0mm - 1 GND 2 + 3 C321 100nF C321 100nF C169 1nF C169 1nF CN319 USB_4P CN319 USB_4P D- 2 GND 4 D+ 3 VCC 1 SHIELD 5 SHIELD 6 Q206 3906 Q206 3906 1 2 3 R601 0R R601 0R R251 10k R251 10k L210 0805_BEAD L210 0805_BEAD C302 0.22UF C302 0.22UF CON501 VGA CON501 VGA 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 16 17 R415 0R R415 0R C320 0.47uF C320 0.47uF C1 10uF/16V C1 10uF/16V R271 1k R271 1k R406 10K R406 10K L405 6V/1.1A L405 6V/1.1A C303 0.22UF C303 0.22UF C246 470uF C246 470uF R505 100R R505 100R C178 1nF C178 1nF C327 1nF C327 1nF C619 0.1uF C619 0.1uF D205 1N4148 D205 1N4148 U202 TPA3110LD2 U202 TPA3110LD2 SD 1 FAULT 2 LINP 3 LINN 4 GAIN0 5 GAIN1 6 AVCC 7 AGND 8 GVDD 9 PLIMIT 10 RINN 11 RINP 12 NC 13 PBTL 14 PVCCR 15 PVCCR 16 BSPR 17 OUTPR 18 PGND 19 OUTNR 20 BSNR 21 BSNL 22 OUTNL 23 PGND 24 OUTPL 25 BSPL 26 PVCCL 27 PVCCL 28 TAB 29 R605 0R R605 0R R408 12K R408 12K C319 0.47uF C319 0.47uF R501 75R R501 75R C2 10uF/16V C2 10uF/16V R410 75R R410 75R R267 100k R267 100k R255 10R R255 10R R407 10K R407 10K R277 4.7k R277 4.7k R274 10k R274 10k C605 10uF C605 10uF CN315 VIDEO-OUT/YELLOW CN315 VIDEO-OUT/YELLOW 1 2 L23 22UH/600欧磁珠4A L23 22UH/600欧磁珠4A R507 10K R507 10K C300 0.22UF C300 0.22UF C244 0.47uF C244 0.47uF R409 12K R409 12K R275 0R R275 0R R261 1K R261 1K R603 0R R603 0R R503 75R R503 75R CN314 Coaxial CN314 Coaxial 1 2 CN22 HP/BLUE CN22 HP/BLUE 3 1 4 5 2 6 7 8 C301 1uF C301 1uF C316 0.47UF C316 0.47UF C318 0.47UF C318 0.47UF C617 0.1uF C617 0.1uF R278 68R R278 68R C238 100nF C238 100nF D605 NC D605 NC 1 2 R504 100R R504 100R R238 10K R238 10K R240 10k R240 10k 59 5 5 4 4 3 3 2 2 1 1 D D C C B B A A HDMI1-DDC-SCL HDMI1-DDC-SDA HDMI1-HPD CEC CEC HDMI1-HPDIN HDMI1-HPD HDMI1-DDC-SCL CEC HDMI2-HPD HDMI2-DDC-SDA HDMI2-DDC-SCL HDMI2-HPD HDMI2-DDC-SCL HDMI2-HPDIN HDMI3-DDC-SDA HDMI3-DDC-SCL HDMI3-HPD HDMI3-DDC-SDA HDMI3-DDC-SCL HDMI2-DDC-SCL HDMI2-DDC-SDA HDMI3-DDC-SCL HDMI3-DDC-SDA HDMI2-DDC-SDA HDMI1-DDC-SDA HDMI1_RX1P HDMI1-RX1P HDMI1_RX1N HDMI1-RX1N HDMI1_RX0N HDMI1-RX0N HDMI1_RX2N HDMI1-RX2N HDMI1_CLKN HDMI1-CLKN HDMI1_RX2P HDMI1-RX2P HDMI1_CLKP HDMI1-CLKP HDMI1_RX0P HDMI1-RX0P HDMI1_RX1P HDMI1_RX1N HDMI1_RX0N HDMI1_RX2N HDMI1_CLKN HDMI1_RX2P HDMI1_CLKP HDMI1_RX0P HDMI1-DDC-SCL HDMI1-DDC-SDA HDMI2_RX1P HDMI2-RX1P HDMI2_RX1N HDMI2-RX1N HDMI2_RX0N HDMI2-RX0N HDMI2_RX2N HDMI2-RX2N HDMI2_CLKN HDMI2-CLKN HDMI2_RX2P HDMI2-RX2P HDMI2_CLKP HDMI2-CLKP HDMI2_RX0P HDMI2-RX0P HDMI2_RX1P HDMI2_RX1N HDMI2_RX0N HDMI2_RX2N HDMI2_CLKN HDMI2_RX2P HDMI2_CLKP HDMI2_RX0P HDMI3_RX0N HDMI3-RX0N HDMI3_RX1P HDMI3_RX1N HDMI3_RX0N HDMI3_CLKN HDMI3_RX2P HDMI3_CLKP HDMI3_RX0P MHL_CD_SENSE HDMI3_RX2N HDMI1_ARC HDMI1-ARC CEC HDMI1_ARC MHL_CD_SENSE HDMI3_RX2N HDMI3-RX2N HDMI3_RX1P HDMI3-RX1P HDMI3_RX1N HDMI3-RX1N HDMI3_CLKP HDMI3-CLKP HDMI3_CLKN HDMI3-CLKN HDMI3_RX2P HDMI3-RX2P HDMI3-HPD MDI_RP MDI_RN MDI_TP MDI_TN HDMI3_RX0P HDMI3-RX0P HDMI3-RX2P HDMI3-RX2N HDMI3-RX1P HDMI3-RX1N HDMI3-RX2P HDMI3-RX2N HDMI3-RX1P HDMI3-RX1N HDMI3-CLKP HDMI3-CLKN HDMI3-CLKP HDMI3-CLKN HDMI3-DDC-SCL HDMI3-DDC-SDA HDMI2-CLKN HDMI2-CLKP HDMI2-RX0N HDMI2-RX0P HDMI2-RX1N HDMI2-RX1P HDMI2-RX2N HDMI2-RX2P HDMI1-RX2P HDMI1-RX2N HDMI1-RX1P HDMI1-RX1N HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN HDMI1-RX2N HDMI1-RX1P HDMI1-RX2P HDMI1-RX1N HDMI1-RX0N HDMI1-RX0P HDMI1-CLKP HDMI1-CLKN HDMI2-RX1N HDMI2-RX1P HDMI2-RX2N HDMI2-RX2P HDMI2-CLKN HDMI2-CLKP HDMI2-RX0N HDMI2-RX0P HDMI1/5V HDMI1/5V HDMI2/5V HDMI2/5V HDMI2/5V HDMI3/5V HDMI3/5V HDMI1/5V +5V_Standby HDMI3/5V HDMI2/5V HDMI3/5V HDMI1/5V +5V_Standby +5V_Normal +5V_Standby HDMI1-HPDIN 4 HDMI1-SCL 4 HDMI1-SDA 4 HDMI2-HPDIN 4 HDMI2-SCL 4 HDMI2-SDA 4 HDMI3-SCL 4 HDMI3-SDA 4 HDMI1-RX2P 4 HDMI1-RX2N 4 HDMI1-RX1P 4 HDMI1-RX1N 4 HDMI1-RX0P 4 HDMI1-RX0N 4 HDMI1-CLKP 4 HDMI1-CLKN 4 HDMI2-RX2P 4 HDMI2-RX2N 4 HDMI2-RX1P 4 HDMI2-RX1N 4 HDMI2-RX0P 4 HDMI2-RX0N 4 HDMI2-CLKP 4 HDMI2-CLKN 4 HDMI3-RX2P 4 HDMI3-RX2N 4 HDMI3-RX1P 4 HDMI3-RX1N 4 HDMI3-RX0P 4 HDMI3-RX0N 4 HDMI3-CLKP 4 HDMI3-CLKN 4 MHL_Cable_DET 4 MHL_Cable_DET 4 HDMI-CEC 4 HDMI1-ARC 4 AVDD5V_MHL 4 HOTPLUGB_HDMI20_5V 4 HOTPLUGA_HDMI20_5V 4 HOTPLUGC_HDMI20_5V 4 HDMI3-HPDIN 4 MDI_RP 4 MDI_TP 4 MDI_TN 4 MDI_RN 4 of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 8 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 8 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 8 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： HDMI1(ARC) HDMI2 HDMI3(MHL) MHL CEC & ARC HDMI DETECT Note:ESD diode(D805) to GND(VBD <=10V, Cap loading <=0.5pF) Note:ESD器件靠近端子放 Note:ESD器件靠近端子放 LAN This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD T4284 R802 1K R802 1K R808 1K R808 1K C509 10uF/6.3V C509 10uF/6.3V R5 5R1 R5 5R1 D800 ESD D800 ESD 1 2 CB652 1nF/2KV CB652 1nF/2KV R810 10K R810 10K R855 22R R855 22R R816 10K R816 10K Q580 NC/2N7002 Q580 NC/2N7002 1 3 2 R817 10K R817 10K R449 100R R449 100R ED6 ESD/NC ED6 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 R820 22R R820 22R R848 300K R848 300K R657 75R/1% R657 75R/1% R814 10K R814 10K CON802 HDMI/90D CON802 HDMI/90D DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND3 23 R446 NC R446 NC R763 NC/10K R763 NC/10K ED7 ESD/NC ED7 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 Q801 3904 Q801 3904 1 2 3 R849 100R R849 100R R447 NC R447 NC D802 ESD D802 ESD 1 2 C653 0.1uF C653 0.1uF R851 10R R851 10R C508 10uF/6.3V C508 10uF/6.3V C654 0.1uF C654 0.1uF R811 10K R811 10K Q802 3904 Q802 3904 1 2 3 CON803 HDMI/90D CON803 HDMI/90D DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND3 23 ED2 ESD/NC ED2 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 ED4 ESD/NC ED4 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 R809 10K R809 10K R813 22R R813 22R R664 75R/1% R664 75R/1% R445 NC R445 NC R805 10K R805 10K U702 SGM2588E U702 SGM2588E IN 5 VOUT 1 GND 2 EN 4 /OC 3 R662 75R/1% R662 75R/1% D821 ESD D821 ESD 1 2 ED3 ESD/NC ED3 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 CON801 HDMI/90D CON801 HDMI/90D DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND3 23 R819 22R R819 22R D805 ESD D805 ESD 1 2 R660 75R/1% R660 75R/1% CN309 RJ45-W CN309 RJ45-W TD+ 1 TD- 2 RD+ 3 TDCT 4 RDCT 5 RD- 6 NC 7 CH_GND 8 GND4 9 GND3 10 GND1 12 GND2 11 NC1 13 NC2 14 R7 5R1 R7 5R1 ED5 ESD/NC ED5 ESD/NC 1 1 2 2 4 4 5 5 10 10 9 9 7 7 6 6 GND 3 GND 8 R822 100R R822 100R R803 10K R803 10K R801 22R R801 22R C801 1uF C801 1uF R804 10K R804 10K R443 100R R443 100R C802 47nF C802 47nF R806 22R R806 22R R807 10K R807 10K R840 0R R840 0R R812 22R R812 22R U651 HST-0041 SMDTR16P U651 HST-0041 SMDTR16P TD+ 1 TCT 2 TD- 3 NC1 4 NC2 5 RD+ 6 RCT 7 RD- 8 RX- 9 TCM- 10 RX+ 11 NC3 12 NC4 13 TX- 14 TCM 15 TX+ 16 D820 ESD D820 ESD 1 2 R451 100R R451 100R 60 5 5 4 4 3 3 2 2 1 1 D D C C B B A A IF-IN+ SCL-T SDA-T VDD_1.8V_OUTPUT VDD_1.8V_OUTPUT SCL-T SDA-T IFAGC IF-IN- DIFP DIFM RF VDD_1.8V_OUTPUT IF-AGC IFAGC RF-IN NAND-D0 NAND-D5 NAND-D7 EMMC_D7 EMMC_D2 EMMC_D1 EMMC_D6 EMMC_D3 EMMC_D4 EMMC_D0 EMMC_D5 NAND-D6 NAND-D1 NAND-D4 NAND-REZ EMMC-CLK EMMC_D7 EMMC-CMD NAND-CEZ NAND-WEZ EMMC-RESET EMMC-RESET EMMC_D6 EMMC_D5 EMMC_D4 EMMC-RESET EMMC-CMD EMMC-CLK EMMC_D2 EMMC_D1 EMMC-CMD EMMC_REG EMMC_D0 EMMC_D3 NAND-D3 NAND-D2 NAND-D[7:0] DQS IF-IN- IF-IN+ +3.3V_TU +3.3V_TU +3.3V_TU +3.3V_TU EMMC_IO_POWER EMMC_NAND_POWER EMMC_IO_POWER EMMC_NAND_POWER EMMC_IO_POWER +3.3V_Normal +1.8V_Normal I2C-SDA 3,4,6 I2C-SCL 3,4,6 DIFM 4 DIFP 4 IF-AGC 4 NAND-CEZ 4 NAND-REZ 4 NAND-WEZ 4 NAND-D0 4 NAND-D5 4 NAND-D7 4 NAND-D6 4 NAND-D1 4 NAND-D4 4 NAND-D2 4 NAND-D3 4 NAND-D[7:0] 4 TUNER_RESET 7 of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 9 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 9 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： of KTC ISO9001.ISO14001体系文件 Thursday, August 20, 2015 9 9 研发处 张志清 MSD6A638方案T8大板DTMB数模一体智能(4K*2K)电视原理图 设计: 文件编号： 文件名称： 版本：3.0 审核: 页数: 批准: 发行部门： 生效日期： Close Tuner 75 ohm Line AGC RC Filter &I2C(IIC串的电阻在IC端已经有） DIF IN&OUT For S11 test replace for Balun Part Num BALUN NO BALUN L908 R909 R908 L907 L903 C936 NC 0R NC 2.2nH nc NC 18nH NC 0R 8.2nH 18nH 5.6pF kick back filter:220nH/47pF 改善ATV水波纹！ Addr 0xC0 RF SIGNAL INPUT iNAND FLASH(EMMC) 公板 4G/8G EMMC 5.0 NAND and EMMC power Note:DS PIN(R5 pin) Need to NC This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, 本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。 版权所有@深圳市康冠技术有限公司 Do not spread to third party without the written permission. Copyright@ ShenZhen KTC Technology Co., LTD 后面要求NC. 选用 T4284 R907 1M R907 1M C934 1nF C934 1nF L907 2.2nH L907 2.2nH C906 33pF C906 33pF C1109 NC/33pF C1109 NC/33pF L906 FB(1000ohm,200mA) L906 FB(1000ohm,200mA) L904 560nH L904 560nH C929 1nF C929 1nF TC26 4.7NF/1KV TC26 4.7NF/1KV C931 1uF C931 1uF C918 0.1uF C918 0.1uF C402 2.2uF C402 2.2uF D01 BAV99 D01 BAV99 3 2 1 TC29 1NF/2KV TC29 1NF/2KV R1039 NC/10K R1039 NC/10K CON1 TUNER_CONNECTOR CON1 TUNER_CONNECTOR 1 2 3 4 C398 0.1uF C398 0.1uF R1042 NC/10K R1042 NC/10K C397 0.1uF C397 0.1uF U42 eMMC U42 eMMC VDD U9 VDD T10 VDD N5 VDD M6 VDD_IF AA3 VDD_IF AA5 VDD_IF Y4 VDD_IF W4 VDD_IF K6 CREG/VDDi K2 VSS K4 CLK W6 CMD W5 D0 H3 D1 H4 D2 H5 D3 J2 VSS M7 VSS P5 VSS R10 VSS U8 VSS Y2 VSS Y5 VSS AA4 VSS AA6 D4 J3 D5 J4 D7 J6 RESET U5 D6 J5 VSS H6 VSS T5 DS R5 C921 0.1uF C921 0.1uF C916 NC/47pF C916 NC/47pF C913 1nF C913 1nF R905 0R R905 0R L908 18nH/nc L908 18nH/nc R1101 33R R1101 33R J3 22*16MM屏蔽罩 J3 22*16MM屏蔽罩 1 2 3 4 Y001 16.000MHz Y001 16.000MHz C912 0.1uF C912 0.1uF C290 0.1uF C290 0.1uF C936 5.6pF/nc C936 5.6pF/nc C915 NC/47pF C915 NC/47pF TC23 10NF/1KV TC23 10NF/1KV C907 0.1uF C907 0.1uF C403 2.2uF C403 2.2uF C917 0.1uF C917 0.1uF R911 100R R911 100R U905 MxL661 U905 MxL661 VDD_3p3_1 1 LNA_INP 2 LNA_INN 3 VDD_1p8_1 4 AGC_2/GPO3 5 AGC_1 6 IF_OUTN_1 9 IF_OUTP_1 10 IF_OUTN_2/GPO_1 7 IF_OUTP_2/GPO_2 8 VDD_3p3_2 11 VDD_1p8_2 12 VDD_1p2 13 GND_DIG 14 VDD_IO 15 SCL 16 SDA 17 CLK_OUT 18 XTAL_N 19 XTAL_P 20 GND_XTAL 21 VDD_1p8_3 22 RESET_N 23 AS 24 GND 25 GND 26 GND 27 GND 28 GND 29 GND 30 GND 31 GND 32 GND 33 C932 0.47uF C932 0.47uF C905 33pF C905 33pF TC25 4.7NF/1KV TC25 4.7NF/1KV 7 5 3 1 8 6 4 2 RP1102 22RX4 7 5 3 1 8 6 4 2 RP1102 22RX4 C930 0.1uF C930 0.1uF L903 18nH/nc L903 18nH/nc R913 33R R913 33R TC24 10NF/1KV TC24 10NF/1KV L901 0R L901 0R C933 NC/0.1uF C933 NC/0.1uF C399 0.1uF C399 0.1uF C914 0.1uF C914 0.1uF C910 10nF C910 10nF 7 5 3 1 8 6 4 2 RP1101 22RX4 7 5 3 1 8 6 4 2 RP1101 22RX4 R909 0R R909 0R R1040 NC/10K R1040 NC/10K R904 0R R904 0R TC27 1NF/2KV TC27 1NF/2KV T901 BW21S7511A01TF T901 BW21S7511A01TF 1 2 4 3 C333 2.2uF C333 2.2uF R908 0R/nc R908 0R/nc C909 2.2nF C909 2.2nF R912 33R R912 33R 61
