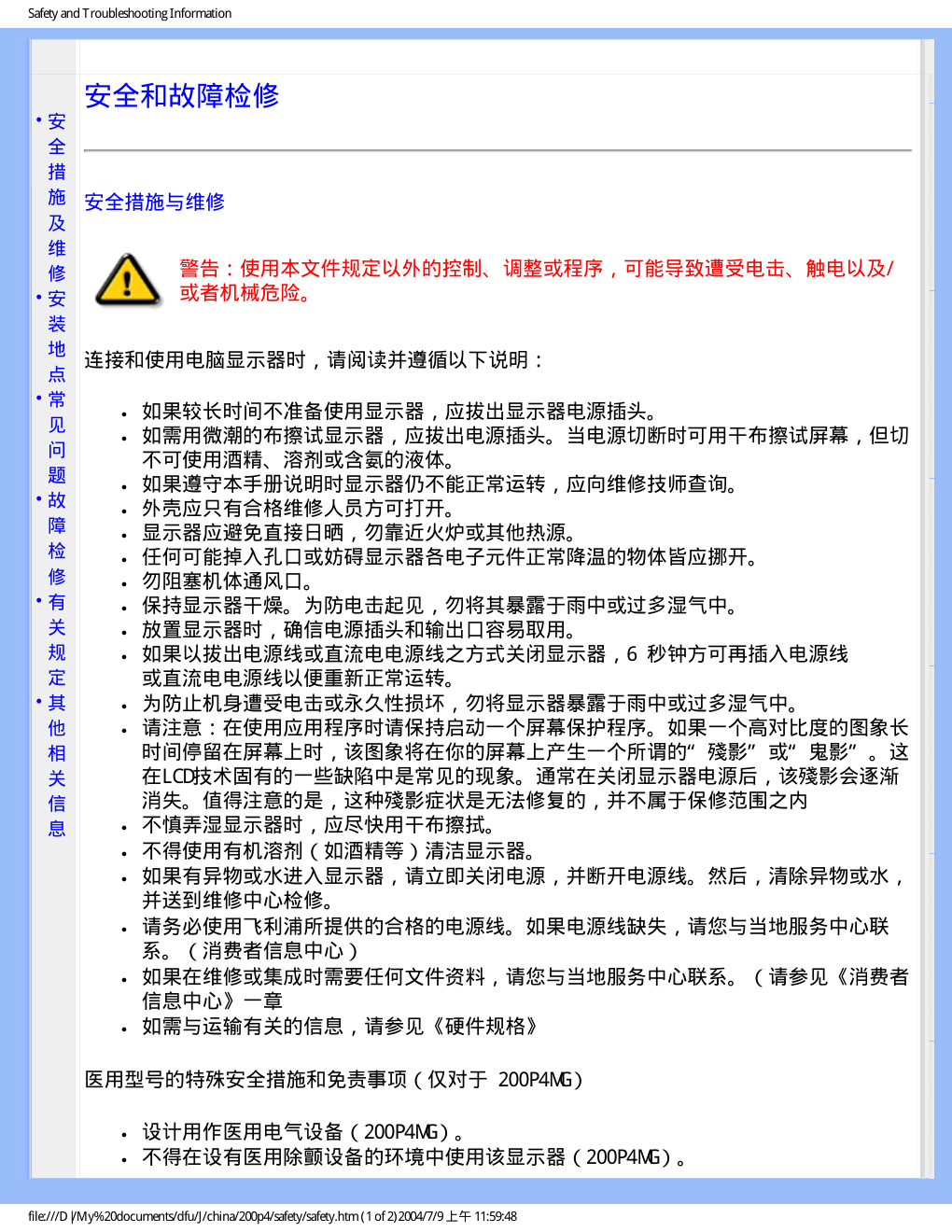

e-Manual Philips LCD Monitor Electronic User’s Manual file:///D|/My%20documents/dfu/J/china/200p4/index.htm2004/7/9 上午 11:59:42 Safety and Troubleshooting Information • 安 全 措 施 及 维 修 • 安 装 地 点 • 常 见 问 题 • 故 障 检 修 • 有 关 规 定 • 其 他 相 关 信 息 安全和故障检修 安全措施与维修 警告：使用本文件规定以外的控制、调整或程序，可能导致遭受电击、触电以及/ 或者机械危险。 连接和使用电脑显示器时，请阅读并遵循以下说明： ● 如果较长时间不准备使用显示器，应拔出显示器电源插头。 ● 如需用微潮的布擦试显示器，应拔出电源插头。当电源切断时可用干布擦试屏幕，但切 不可使用酒精、溶剂或含氨的液体。 ● 如果遵守本手册说明时显示器仍不能正常运转，应向维修技师查询。 ● 外壳应只有合格维修人员方可打开。 ● 显示器应避免直接日晒，勿靠近火炉或其他热源。 ● 任何可能掉入孔口或妨碍显示器各电子元件正常降温的物体皆应挪开。 ● 勿阻塞机体通风口。 ● 保持显示器干燥。为防电击起见，勿将其暴露于雨中或过多湿气中。 ● 放置显示器时，确信电源插头和输出口容易取用。 ● 如果以拔出电源线或直流电电源线之方式关闭显示器，6 秒钟方可再插入电源线 或直流电电源线以便重新正常运转。 ● 为防止机身遭受电击或永久性损坏，勿将显示器暴露于雨中或过多湿气中。 ● 请注意：在使用应用程序时请保持启动一个屏幕保护程序。如果一个高对比度的图象长 时间停留在屏幕上时，该图象将在你的屏幕上产生一个所谓的“ 殘影” 或“ 鬼影” 。这 在LCD技术固有的一些缺陷中是常见的现象。通常在关闭显示器电源后，该殘影会逐渐 消失。值得注意的是，这种殘影症状是无法修复的，并不属于保修范围之内 ● 不慎弄湿显示器时，应尽快用干布擦拭。 ● 不得使用有机溶剂（如酒精等）清洁显示器。 ● 如果有异物或水进入显示器，请立即关闭电源，并断开电源线。然后，清除异物或水， 并送到维修中心检修。 ● 请务必使用飞利浦所提供的合格的电源线。如果电源线缺失，请您与当地服务中心联 系。（消费者信息中心） ● 如果在维修或集成时需要任何文件资料，请您与当地服务中心联系。（请参见《消费者 信息中心》一章 ● 如需与运输有关的信息，请参见《硬件规格》 医用型号的特殊安全措施和免责事项（仅对于 200P4MG） ● 设计用作医用电气设备（200P4MG）。 ● 不得在设有医用除颤设备的环境中使用该显示器（200P4MG）。 file:///D|/My%20documents/dfu/J/china/200p4/safety/safety.htm (1 of 2)2004/7/9 上午 11:59:48 Safety and Troubleshooting Information ● 本设备是电磁干扰源。在使用之前，请确保其不会破坏邻近区域内的设备的安全性能 （200P4MG）。 ● 根据 EN/I EC 60601- 1标准，对本显示器的 EMC 测试进行评估（200P4MG）。 ● 200P4MG已在医学上得到认可，与其相联的设备也应当通过 I EC 60601- 1 标准认可。 ● 本设备适宜连续运转。 ● 本设备在防电击方面，属于 I 类产品。 ● 本设备不含应用型部件。 ● 本设备的防水保护程度为 I PX0。 ● 本设备不适宜在混有易燃麻醉剂的空气、氧气或一氧化二氮的环境中使用。 如果遵守本手册操作说明时显示器仍不能正常运转，应向维修技师查询。 返回页首 安装地点 ● 避开高温和严寒 ● 不可在高温、直接日晒或严寒地点存放或使用液晶显示器。 ● 避免在气温差别很大的地点之间移动液晶显示器。选择符合以下气温和湿度标准范围的 场所。 H 气温：摄氏 5- 35度/华氏 41- 95度 H 湿度：相对湿度( RH) 20- 80% ● 勿使液晶显示器受到严重振动或置之于高压力下的环境中。勿将液晶显示器置于汽车后 箱中。 ● 应小心勿将本产品错误使用或搬动，不论是操作过程中的敲击或运送过程中的跌落。 ● 不可在高温或多尘垢的环境存放或使用液晶显示器。亦不可让水或其他液体溅上或溅入 液晶显示器。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/safety/safety.htm (2 of 2)2004/7/9 上午 11:59:48 About This Manual • 有 关 此 指 南 • 标 志 说 明 有关此手册 有关此指南 此电子用户指南适用于所有使用飞利浦液晶显示器的用户。此指南描述液晶显示器的特 点、安装、操作和其它有关信息。其内容与本公司出版版本相同。 章节如下： ● 安全和故障检修 针对各种常见问题提供提示说明和解决办法，并提供你可能需要的 其它有关信息。 ● 有关此电子用户手册就所含内容作出概述，并提供标志符号说明和其它资料，供你参 考。 ● 产品说明 综合描述显示器的特点及其技术规格。 ● 显示器安装 说明初级安装程序，并大致说明如何使用显示器。 ● 屏幕显示 提供调整显示器设置的有关信息。 ● 用户保修与担保 含有飞利浦全球顾客信息中心列表以及服务台电话和有关适用于贵 产品的担保信息。 ● 词汇 解释技术名词。 ● 下载与打印选择 能将此手册全文转输至你的硬盘上，以供随时查阅。 返回页首 标志说明 以下分节描述使用于此文件的标志惯例。 注、注意、小心 在此指南中，文字段落配有图标并以黑体或斜体书写。这些段落含有 “ 注” 、“ 注意” 或“ 小心” 字句。其使用如下： 　 注：此图标显示重要信息和提示，以助你更好地使用你 的电脑系统。 注意： 此图标显示的信息提醒你如何避免硬体的潜在损害或 数据丢失。 file:///D|/My%20documents/dfu/J/china/200p4/about/about.htm (1 of 2)2004/7/9 上午 11:59:55 About This Manual 　 小心：此图标显示对身体伤害的可能性，并警告你如何避免 此问题。 某些小心警告可能以不同格式出现，也可能不带任何图标。在此类情况下，小心警告的具 体显示由管理机关规定。 返回页首 版权：2003年 Koni nkl i j ke 飞利浦电子公司。 版权所有。若无飞利浦电子公司的书面许可，严禁整体或部份复制、复印、使用、改编、租用、外借、公共示范、输 送和/或广播。 file:///D|/My%20documents/dfu/J/china/200p4/about/about.htm (2 of 2)2004/7/9 上午 11:59:55 Product Information • 产 品 特 点 • 技 术 规 格 • 分 辨 率 和 预 设 模 式 • 飞 利 浦 像 素 残 缺 规 定 • 自 动 节 能 • 物 理 规 格 • 引 脚 分 配 • 产 品 图 示 产品说明 产品特点 BRILLIANCE 200P4 200S4 200P4MG ● 20英寸LCD显示器，为您提供绝佳的显示性能 ● 多种视频输入，可连接DVI - D数字及VGA模拟视频 ● 内置式交流电源 ● 前面板扬声器，提供双路2W RMS立体声音响输出 ● 具备先进的自动调整功能，为您展示最佳图像质量 ● 旋转及俯仰调整功能 ● 画中画（PI P）功能，可同时显示计算机（PC）及视频图像 ● 内建模块提供S视频及CVBS视频输入功能（200P4VS、200P4VG及200P4VB型） ● 选配模块提供S视频及CVBS视频输入功能（200P4SS、200P4SG、200P4SB及200S4SS型） ● 可选择super- ergo底座，高度随心调整 ● 符合sRGB模式 返回页首 技术规格* 液晶显示器面板 类型 薄膜晶体管(TFT)液晶显示器 显示面积 20.1英寸对角线 / 51cm 像素密度 0.255 x 0.255毫米 液晶显示器面板类型 1600 x 1200 像素单位 红、绿、蓝垂直条形 Anti-glare prolarizer hardness 有效可视面积 408 x 306毫米 显示色 8 bits 界面（1600万颜色单位） file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (1 of 9)2004/7/9 下午 12:00:03 Product Information • 物 理 功 能 　 　 扫瞄 垂直刷新速率 56 Hz-85 Hz 水平刷新速率 30 kHz-94 kHz (模拟输入) 视频 视频点率 165兆赫 输入阻抗 　 -视频 75欧姆 -同步信号 2千2欧姆 输入信号水平 0.7 Vpp 同步输入信号 分离同步信号 合成同步信号 绿色同步 同步信号极 正负极 S视频端子 Y输入1. 0Vpp， C输入0. 3Vpp，输入阻抗75欧姆 CVBS（复合视频信号） 复合信号，1. 0Vpp，输入阻抗75欧姆 视频界面 D-Sub（模拟信号） DVI-D（数字信号） 音频输入 · 输入信号 0.7 Vpp · 耳机输出信号 20 毫瓦 x 2, 32 欧姆 · 输入信号接线器 3.5毫米微型插口 · 音箱 4W立体声音频（2W/声道RMS x2，200赫兹~12千赫，4 欧姆，THD=10%） 光学特性 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (2 of 9)2004/7/9 下午 12:00:03 Product Information 对比度 200P4: 400:1（典型值） 200S4: 350:1（典型值） 亮度 250 cd/m2（典型值） 对比角峰值 180度 白色度 x: 0.283 y: 0.297 (at 9300° K) x: 0.313 y: 0.329 (at 6500° K) 可视角（C/R>10） 200P4: 上视角 >88° （典型值） 下视角 >88° （典型值） 左视角 >88° （典型值） 右视角 >88° （典型值） 200S4: 上视角 >80° （典型值） 下视角 >80° （典型值） 左视角 >80° （典型值） 右视角 >80° （典型值） 回应时间 200P4: 16毫秒 （典型值） 200S4: 20毫秒 （典型值） sRGB sRGB模式作为一种标准——用来确保在不同的设备之间进行信息交换时，图象颜色能够正 确的显示。( 例如：数码照相机，显示器，打印机，扫描仪，等。) 通过对标准化统一色彩间隔的使用，sRGB模式将能够帮助正确显示由一个与sRGB模式兼容 的设备所拍摄的照片，并将此图片正确的显示在你已经启用了sRGB模式的显示器上。这样 的话，所显示的颜色将经由此标准校准之后显示出来，所以，你就可以完全放心所显示在 你屏幕上的颜色的正确性。 对于sRGB 模式的使用，关键在于：你显示器的亮度和对比度被固定在一个预先确定的设 置以及色域上。 因此，在显示器OSD状态中选择sRGB模式的设置是非常重要的。 按以下步骤来进行设置，通过按下你显示器上显示的OK 按钮来切换到OSD状态。使用下拉 键进入“ Adj ust Col or” 并且再次按下OK按钮。然后，移动下拉键进入sRGB模式并且再次 按下OK按钮。 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (3 of 9)2004/7/9 下午 12:00:03 Product Information 退出OSD状态。 在退出OSD状态以后，请你不要改变你显示器的亮度和对比度的设置。如果你改变了其中 的任何一种设置，你的显示器就将自动退出此sRGB 模式，并且会将“ 色温” 设置为6500 K. 如果要想了解关于sRGB的更多信息，请你访问: www. srgb. com * 本文资料如有变更不再另行通知。 返回页首 分辨率和预设模式 最高分辨率 1600 x 1200 60赫兹( 模拟输入) 1600 x 1200 60赫兹( 数字输入) 建议采用分辨率 1600 x 1200 60赫兹 * DVI 数字输入 37 种可供用户调整的模式 15 种厂方预设的模式: 水平频率（kHz） 分辨率 垂直频率（Hz） 31.5 640*350 70 (IBM VGA 10h) 31.5 720*400 70 31.5 640*480 60 37.5 640*480 75 35.2 800*600 56 37.9 800*600 60 46.9 800*600 75 48.4 1024*768 60 60.0 1024*768 75 69.0 1152*870 75 63.9 1280*1024 60 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (4 of 9)2004/7/9 下午 12:00:03 Product Information 80.0 1280*1024 75 75.0 1600*1200 60 33.8 1080i 60 45.0 720p 60 除1080i 之外，其它不适于隔行模式 返回页首 自动节能 如果你的计算机内装有符合视频电子标准协会(VESA)规定的显示器电源管理信号(DPMS)标准 的显示卡，则本显示器可以在停止使用时自动降低电能消耗。一旦键盘、滑鼠或其它输入装 置的输入信号被发现时，显示器会自动“ 惊醒” 。这一节能功能的耗电和信号输入说明可见 下表： 电源管理说明 VESA 模式 视频 水平 同步 垂直 同步 耗电 指示灯颜色 开机 运行 是 是 < 65瓦 绿 关机 停 否 否 < 1.5瓦 琥珀 本显示器符合 ENERGY STAR® 标准。作为ENERGY STAR® 的合伙人之一，飞利浦公司 审定本产品达到了ENERGY STAR®规定的节能指标。 返回页首 硬件规格 尺寸 ( 宽x卧x深) 488 x 459 x 220毫米（包括底座） 重量 7. 5 千克 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (5 of 9)2004/7/9 下午 12:00:03 Product Information 倾斜/旋转 - 5度~25度/+- 175度 电源 100- 240伏交流电，50/60赫兹 耗电 50瓦* （典型值) 温度/f ont > 摄氏5至35度（运行时) 摄氏- 20至60度（储存） 相对湿度 20% 至80% 系统故障前平均时间 50K 小时( 不包括 CCFL 40K 小时) 机壳颜色 200P4VG/200P4SG/200P4MG：浅灰色 200P4VB/200P4SB：黑色 200P4VS/200P4SS/200S4SS：银色 海拔高度 - 仓储/运输中 - 运行中 0 - 40, 000 英尺（12, 192米） 0 - 12, 000 英尺（3657. 6米） * 本文资料如有变更不再另行通知。 *分辨率1600 x 1200﹐ 标准尺寸﹐ 最大对比及亮度: 50%, 9300° K﹐ 全白样式﹐ 无音效/USB。 返回页首 信号引脚分配 1. 仅适于数码信号的接线器共有24个信号触点，以8个触点一行呈3行排列。信号引脚的分配 见下表： 脚位编 号 信号分配 脚位编 号 信号分配 脚位编 号 信号分配 1 TMDS 资料 2- 9 TMDS 资料 1- 17 TMDS 资料 0- 2 TMDS 资料 2+ 10 TMDS 资料 1+ 18 TMDS 资料 0+ file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (6 of 9)2004/7/9 下午 12:00:03 Product Information 3 TMDS 资料 2/4 保护 11 TMDS 资料 1/3 保护 19 TMDS 资料 0/5 保护 4 无接点 12 无接点 20 无接点 5 无接点 13 无接点 21 无接点 6 DDC 时钟 14 +5伏特电源 22 TMDS 脉冲保护 7 DDC 资料 15 接地 ( +5﹐ 模拟水平/ 垂直扫描) 23 TMDS 脉冲+ 8 无接点 16 随插侦测 24 TMDS 脉冲- 2. 信号电缆15插针D分接头（外螺纹）： 插脚号 分配 插脚 号 分配 1 红色视频输入 9 +5V 2 绿色视频输入/SOG 10 逻辑接地 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (7 of 9)2004/7/9 下午 12:00:03 Product Information 3 蓝色视频输入 11 接地 4 接地 12 串行数据线（SDA） 5 未接 13 水平同步/ H+V 6 红色视频接地 14 垂直同步（DDC专用VCLK） 7 绿色视频接地 15 数据时钟线（SCL） 8 蓝色视频接地 返回页首 产品图片 请循以下链接参看显示器及其配件的各方位图示。 产品正面图示说明 返回页首 物理功能 1) 倾斜 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (8 of 9)2004/7/9 下午 12:00:03 Product Information 2) 旋转 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/product/product.htm (9 of 9)2004/7/9 下午 12:00:03 Installing Your LCD Monitor • 产品 正面 说明 • 安装 并连 接您 的显 示器 • VESA 标准 安装 • 启动 • 强化 功效 安装液晶显示器 正面 1 打开或者关闭显示器的电源 2 电源指示灯 3 进入OSD菜单 4 调节OSD 5 调节显示器的亮度 6 调节OSD 7 VOLUME 调节喇叭的音量 8 AUTO 自动调节水平位置、垂直位置、相位和时钟设置 9 I NPUT 信号输入选择 file:///D|/My%20documents/dfu/J/china/200p4/install/install.htm (1 of 3)2004/7/9 下午 12:00:08 Installing Your LCD Monitor 10 PI P/SI ZE 激活 PI P 窗口 ( 200P4V) 或 调整屏幕尺寸 ( 200P4S, 200S4S, 200P4M) 返回页首 后视图 1 CVBS视频输入（仅适于视频型号200P4V） 2 S视频输入（仅适于视频型号200P4V） 3 耳机插孔 4 VGA输入 5 DVI - D输入 6 左右音频输入 7 PC音频输入 8 交流电源输入 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/install/install.htm (2 of 3)2004/7/9 下午 12:00:08 Installing Your LCD Monitor 强化功效 ● 欲求最佳功效，请确定显示器设定为 1600x1200, 60 赫兹　。 注： 您可以按下"OK" 按钮来检查目前的显示设定。请进入「产品信息」当中。目前 的显示模式会显示于称为 RESOLUTI ON 的项目上。 ● 也可安装平面调整程序( FPadj ust ) ，此程序包含在本 CD 光碟中，用于取得你的显示器的最佳效 果。安装过程中为你提供循序渐进之说明。欲知有关此程序的更多信息，请点击链接。 更多信息 FP_Set up04. exe 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/install/install.htm (3 of 3)2004/7/9 下午 12:00:08 On-Screen Display • 屏 幕 显 示 说 明 • 屏 幕 显 示 树 形 图 解 屏幕显示 屏幕显示( OSD) 说明 什么是屏幕显示？ 这是飞利浦生产的液晶显示器特点之一。屏幕显示允许终端用户通过屏幕上的使用说明窗口调 整显示器的屏幕性能。这种用户界面使显示器的操作变得简易方便。 控制键的基本和简单说明 显示器的正面控制键中，按下 键后，屏幕显示 ( OSD) 主控制窗口即会跳出，于是可以 开始对显示器的各种特性作出调节。请使用 或 键作调节。 返回页首 屏幕显示树形图解 file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (1 of 6)2004/7/9 下午 12:00:13 On-Screen Display 下图为屏幕显示的总体结构图，可为以后作各种调节时的参考。 file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (2 of 6)2004/7/9 下午 12:00:13 On-Screen Display file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (3 of 6)2004/7/9 下午 12:00:13 On-Screen Display file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (4 of 6)2004/7/9 下午 12:00:13 On-Screen Display file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (5 of 6)2004/7/9 下午 12:00:13 On-Screen Display 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/osd/osddesc.htm (6 of 6)2004/7/9 下午 12:00:13 Customer Care & Warranty 客户服务与保修 请选择您所在的国家/地區，以便阅读保修内容: 西欧: 奥地利 比利时 塞浦路斯 丹麦 法国 德国 希腊 芬兰 爱尔兰 意大利 卢森堡 荷兰 挪威 葡萄牙 瑞典 瑞士 西班牙 英国 东欧: 捷克共和国 匈牙利 波兰 俄罗斯 斯洛伐克 斯洛文尼亚 土耳其 拉丁美洲: 安的列斯群岛 阿根廷 巴西 智利 哥伦比亚 墨西哥 巴拉圭 秘鲁 乌拉圭 委内瑞拉 北美洲: 加拿大 美国 太平洋: 澳大利亚 新西兰 亚洲: 孟加拉国 中国 香港 印度 印度尼西亚 日本 韩国 马来西亚 巴基斯坦 菲律宾 新加坡 台湾 泰国 非洲: 摩洛哥 南非 中东: 都拜 埃及 file:///D|/My%20documents/dfu/J/china/warranty/warranty.htm2004/7/9 下午 12:00:17 Glossary 词汇 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z C 色温 ( Col or Temperat ure) 描述来自某一放射源的彩色的方法。用开尔文温度衡量与放射源具有相同主频率的放射黑体来 计算彩色温度。 大多数飞利浦显示器都有可能将色温设置成任何所需值。 Cust oMax（最佳设置软件） 飞利浦专有的显示器控制软件，它让用户运用视窗平操作的软件调控各种参数（例如大小、 颜色、方位）。Cust oMax 与通行的 VGA 卡相兼容。请参看晶莹透明 [ Cryst al Cl ear] “ 常见 问题” 和USB 底座“ 常见问题” 。 返回页首 D D- SUB 你的显示器随带一条 D- Sub 接线。 数字视像接口 ( DVI - Di gi t al Vi sual I nt erf ace) file:///D|/My%20documents/dfu/J/china/200p4/glossary/glossary.htm (1 of 4)2004/7/9 下午 12:00:23 Glossary 数字视像接口( DVI ) 规格为视像数据种类提供独立于显示技术外的高速数字连接。此接口专用 于提供电脑与其显示器之间的连接。DVI 规格符合个人电脑行业一切种类（工作站电脑、台面 电脑、手提电脑等），并能使这些不同种类电脑符合一种显示器接口规格。 DVI 接口有如下功能： 1. 能使内容从产生至使用皆保存于无损失数字域。 2. 实现显示器技术独立性。 3. 通过热插检测、EDI D 和 DDC2B，达到“ 插入即用” 。 4. 促成单一接头内数字及模拟支持。 返回页首 E 能源明星电脑计划 ( Energy St ar Comput ers Programme) 美国环境保护署（EPA）实行的一项能源保存计划，主要目的在于提倡制造和推销能源效率高 的办公自动设备。参加该计划的厂家必须自愿致力于生产一种或更多能在一段静止时间，或 在用户选择的预定时间，便进入低能源（小于30瓦）状态的产品。 返回页首 L LCD 液晶显示器 一种字母数字显示器，使用液晶特性形成字符。最新的平面显示器由成千上万个LCD单元矩阵 组成，这些单元生成屏幕上的文字和彩色图像。他们所耗能源极少，尽管他们需要外部照明使 其易见于用户。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/glossary/glossary.htm (2 of 4)2004/7/9 下午 12:00:23 Glossary U USB 或 通用串行总线 ( Uni versal Seri al Bus) 个人电脑周边设备的一种灵便插口。USB 自动辨识周边设备所需的资源（比如驱动器软件和总 线带宽）。USB 无需用户参预即能运用各种资源。 ● USB 消除了“ 外壳恐惧症” ——一种由打开电脑外壳安装附加周边设备所引起的害怕 感。USB同样避免了安装新周边设备时对复杂的“ 中断请求” （I RQ）设置的调整。 ● USB 清除了“ 端口拥塞” 现象。若无 USB，个人电脑通常限于一台打印机、两个通讯端 口装置（一般是滑鼠和调制解调器），一个增强平行端口附加装置（例如扫描器或视频 照像机），以及一个𢒋戏手柄。越来越多的多媒体电脑运用的周边设备每天都出现于市 场。有了USB，多至 127 个装置同时可以运用于一台电脑上。 ● USB 允许“ 热插入” 。无需关机、插入、重新起动、运行安装系统来安装周边设备。也 无需进行相反程序拔出某一装置。 简而言之，USB 将当今的“ 插入即怕” 变成真正的“ 插入即用” ！ 插座 ( Hub) 一种通用串行总线装置，为提供通用串行总线另外的连接。 插座是USB“ 插入即用” 结构中的主要部件。下图显示一个典型的插座。插座从用户的角度简 化了USB之连接性，在廉价和简捷的基础上提供了高性能。 插座为带线接头，使USB的多附件特性得以实现。附加点则被称为端口。每一插座将单个附加 点转变成多个附加点。其总结构支持多个插座的相互串联。 插座的上游端口连接插座与主机。插座每一下游端口可与另一插座或功能装置连接。插座能够 检测、附上和拆下于每一下游端口，促使电源向下游装置的输送。每一下游端口皆能单独起 动、设置成全速或慢速。 一个插座由两部份组成：插座控制器和插座中继器。中继器是由规程控制的上游端口和下游端 口之间的枢纽。它也配有重设和暂停/继续信号的硬件支持。控制器提供接口寄存器，促成主 机间的往返通讯。插座具体状态和控制指令允许主机设置某一插座及控制其端口。 装置 一个执行某一功能的逻辑性或物质性实体。所述实际实体依其所涉及情况而定。在最低层次， 装置可指单个硬件元件，例如存储器。在较高层次，它可指执行某一特别功能的一套硬件元 件，例如通用串行总线接口装置。在更高层次，装置可指连接于通用串行总线的执行功能的实 体，例如数据/传真调控解调器。装置可能是物质的、电子的、可按址访问的和逻辑性的。 file:///D|/My%20documents/dfu/J/china/200p4/glossary/glossary.htm (3 of 4)2004/7/9 下午 12:00:23 Glossary 下游 数据流始自主机或离开主机的方向。下游端口是在电源上距离生发插座下游数据流的主机最远 的插座端口。下游端口接受上游数据流。 上游 数据流朝著主机的方向。上游端口是在电源上距离生发插座上游数据流的主机最近的插座端 口。上游端口接受下游数据流。 返回页首 V 垂直刷新率 ( Vert i cal Ref resh Rat e) 它以赫兹计算，为每秒写于屏幕的帧幅（完整图像）的数量。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/glossary/glossary.htm (4 of 4)2004/7/9 下午 12:00:23 Download and Print • 安装液晶 显示器驱 动器 • 下载及打 印说明 • 安装 FPadj ust 程式 下载及打印 安装液晶显示器驱动器 系统要求: ● 使用视窗95，视窗98/2000/Me/XP 或更新版本的个人电脑 ● 您可以在 /PC/dri vers/ 中找到 ". i nf /. i cm/. cat " 驱动程式 注意: 安装前首先参阅“ Dri ver_i nst al l 02. t xt ” 文件。 本页内容可选用 . pdf 文件格式阅读。先将 PDF文件下载至电脑硬盘内，然後通过 Acrobat Reader或浏览器观读并打印。 如尚未安装 Adobe Acrobat Reader，请点击链接安装该软体。 PC 用 Adobe Acrobat Reader / 苹果机用 Adobe Acrobat Reader。 下载说明: 下载文件时: 1. 在下面图标上点击并按住滑鼠。（视窗 95/98/2000/Me/XP 用户右键点击） 下载 200P4/200S4. pdf 2. 在出现的菜单上，选择“ 保存链接为┅ ” ，“ 保存目标为┅ ” 或 “ 下载链接存盘” 。 3. 选好存放地点；点击“ 保存” （如出现提示存放为“ 文件” 或“ 源址” ， 选择“ 源 址” ）。 打印说明: file:///D|/My%20documents/dfu/J/china/download/download.htm (1 of 3)2004/7/9 下午 12:00:29 Download and Print 打印本手册: 1. 打开本手册文件後，按照你的打印机说明打印所需页数。 返回页首 安装 FPadj ust 程式 FP Adj ust 调节程式提供图形校整，有助於调节显示器的各种设定，如对比度、亮度、水平和 垂直位置、相位及同步脉冲。 系统要求: ● 使用视窗 95，视窗 98/2000/Me/XP 或更新版本的个人电脑 安装 FPadj ust 程式时 : ● 点击链接或图标安装 FPadj ust 程式。 或 ● 在图标上点击并按住滑鼠。（视窗95/98/2000/Me/XP 用户右键点击） 下载 FP_Set up04. exe ● 在出现的菜单上， 选择“ 保存链接为┅ ” ，“ 保存目标为┅ ” 或 “ 下载 链接存 盘” 。 ● 选好存放地点； 点击“ 保存” （如出现提示存放为“ 文件” 或“ 源址” ， 选择“ 源 址” ）。 ● 退出浏览器并安装 FPadj ust 程式。 安装前首先参阅“ FP_Readme04. t xt ” 文件。 返回页首 file:///D|/My%20documents/dfu/J/china/download/download.htm (2 of 3)2004/7/9 下午 12:00:29 Download and Print file:///D|/My%20documents/dfu/J/china/download/download.htm (3 of 3)2004/7/9 下午 12:00:29 FAQs (Frequently Asked Questions) • 安全 和故 障检 修 • 一般 常见 问题 • 屏幕 调整 • 其它 周边 设备 的兼 容性 • LCD 屏幕 技术 • 工效 学、 生态 学及 安全 标准 • 故障 检修 • 有关 规定 • 其它 相关 信息 FAQs （常见问题） 一般常见问题 问：安装我的显示器时，屏幕显示"Cannot di spl ay t hi s vi deo mode"( “ 不能显示此种视频 模式” ），我该怎么办？ 答： 飞利浦20"显示器之建议视频模式为：1600x1200@60赫兹。 1. 拔出所有连接线，然后将电脑与你过去使用、显示正确的显示器连接。 2. 在视窗“ 开始” 菜单上，选择“ 设置” /“ 控制板” 。在控制板窗口中，选 择“ 显示” 图标。在显示控制板中，选择“ 设置” 插签。设置插签下，在标 明“ 桌面区域” 的方框中，将滑杆移至 1600 x 1200 像素 ( 20") 。 3. 打开“ 高级特性” 并将“ 刷新率” 调至60赫兹，然点击“ OK” 。 4. 重新启动电脑，重复上述第三步骤，验明电脑已设置为1600x1200@60Hz ( 20") 。 5. 关闭电脑，拆接旧显示器，重新连接新的飞利浦液晶显示器( Phi l i ps LCD) 。 6. 打开显示器，然后打开电脑。 问： 何为液晶显示器中的“ 刷新率” ？ 答： 对于液晶显示器，“ 刷新率” 并不太重要。LCD显示器于60 赫兹显示稳定的、 无闪动的图像。85 赫兹和 60 赫兹之间并无任何易见的差别。 问： 何为安装软盘和 CD光碟上的 . i nf 和 . i cm文件？我如何安装驱动器（即 . i nf 和 . i cm文件）？ 答：这是你的显示器的驱动文件。请按用户手册安装这些驱动器。初次安装显示器时，你的电 脑可能要你提供显示器所需驱动器。按照提示插入套包所含驱动器盘（软盘或CD光碟）。显示 器驱动器（. i nf 和 . i cm文件）会自动安装。 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (1 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 问： 我如何调整分辨率？ 答： 你的视频卡/图像驱动器和显示器共同决定现有的分辨率。你可以在95/98视窗平内 用“ 显示特性/设定” 控制板选择你所需要的分辨率。 问： 如果我在作显示器调整时不知所措怎么办？ 答： 您只需按下OSD按钮，然后选择 "Reset "，即可恢复所有的原厂默认值。 问： 什么是 Aut o（自动）功能？ 答： 只需按 AUTO（自动）调整键，即恢复最佳屏幕位置、相位和同步脉冲设定，无需经过 OSD菜单和控制键的调整。 问：我的显示器没有接通电源（LED电源灯不亮），我该怎么办？ 答： 请确定已将AC电源线连接到显示器上了。 问： LCD 显示器是否接受交叉扫描信号？ 答： 否。如果使用交叉扫描信号，屏幕同时显示奇偶扫描线，导致图像歪曲。 问： 刷新率对 LCD 有何意义？ 答： 在 CRT（阴极射线管）显示器技术中，电子光从上到下扫过屏幕的速度决定光的闪烁 度。与此相反，动态矩阵显示器使用有源元件( 即TFT) 控制每一单个像素，因此，刷新率其实 不适于 LCD 技术。 问： LCD 屏幕有何防摩擦的功能？ 答：LCD 表面涂有保护层，能够承受一定程度的硬度（相当于2H铅笔的硬度）。 一般来说，不要让屏幕平面受到过份的震动和摩擦。备有一种耐性更强的保护罩，供选购。 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (2 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 问： 我应该如何清洗 LCD 表面？ 答：常规清洗，请用柔软纤细的面巾纸。彻底清洗，请用异丙基酒精。请勿使用其它溶解液， 例如乙醇酒精、乙醇防冻液、丙酮醇和乙级烷。 问：LCD 显示器能否挂在墙上，或作为触摸屏幕使用？ 答： 是的，Phi l i ps D显示器拥有此选项功能。位于后盖上的标准VESA装设孔可以让使用者在 任何的VESA标准ARM或配件上装设Phi l i ps显示器。触控式面板的设计是为了未来应用使用。关 于更进一步的信息，请洽Phi l i ps业务代表。/f ont > 返回页首 屏幕调整 问： 何为安装软盘和 CD光碟上的 FPadj ust 程序？ 答： FPadj ust 程序生发校对图形，有助你调整显示器设置，例如对比度、亮度、水平位置、 垂直位置、相位和最佳性能脉冲等。 问：安装显示器时，如何获得显示器的最佳效果？ 答： 1. 欲获得最佳效能，请确定您的20吋显示器是设定为1600x1200@60Hz。请注意：您可以按 下OSD的OK按钮来检查目前的显示设定值。 目前的显示模式显示于OSD主控件中的产品信息中。 2. 欲安装位于显示器安装光盘中的Fl at Panel Adj ust ( FPadj ust ) 程序，请开启光盘，按 两下FP_Set up04. exe图标。这将可以自动安装FP Adj ust ，并于桌面上放置快捷方式。 3. 双击捷径图标运行 FPadj ust 程序，逐步按照提示用显示器视觉控制器加强视频效 果。 问：LCD（液晶显示器）与 CRT（阴极射线管）相比，哪个幅射较强？ 答： 因为 LCD 不使用电子枪，这种显示器不会在屏幕表面产生同等幅射量。 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (3 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 返回页首 与其它周边设备的兼容性 问： 我能否将显示器连接至任何个人电脑、电脑工作台或苹果牌电脑？ 答： 能。所有飞利浦 LCD 显示器与任何个人电脑、苹果牌电脑或电脑工作台均完全兼容。你 可能需要一个带线适配器将显示器连接至苹果牌电脑。若需细节，请与你的销售商/转售商联 系。 问：飞利浦 LCD 显示器与“ 插入即用” 是否兼容？ 答：是，所有显示器与 95、98、2000、Me视窗和 98、99 个人电脑平的“ 插入即用” 皆相兼 容。 问： 何为USB（通用串行总线）？ 答：试将USB想象成个人周边设备的一种灵便插口。USB自动辨识周边设备所需的资源（比如驱 动器软件和总线带宽）。USB 无需用户参预即能运用各种资源。USB 有三大特长：USB 消除 了“ 外壳恐惧症” —一种由打开电脑外壳，为附加周边设备安装短路板片—此举通常需要调整 𤧟杂的“ 中断请求” （I RQ）设置—所引起的害怕感。USB 清除了“ 端口拥塞” 现象。若无 USB，个人电脑通常限于一台打印机、两个通讯端口装置（一般是滑鼠和调制解调器），一个 增强平行端口附加装置（例如扫描器或视频照像机），以及一个𢒋戏手柄。越来越多的多媒体 电脑运用的周边设备每天都出现于市场。 有了 USB，多至 127个装置同时可用于一台电脑。USB 允许“ 热插入” 。不再需要关机、插 入、重新起动、运行安装系统来安装周边设备；也不再需要从事相反过程拔出某一装置。总 之，USB 将当今的“ 插入即怕” 变成真正的“ 插入即用” ！ 问： 何为 USB插座？ 答：USB 插座为通用串行总线提供更多的连接。插座的上游端口使插座接于主机（通常为个人 电脑。插座上多个下游端口造成与另一个插座或装置的连接，例如 USB 键盘、照像机或打印 机。 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (4 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 问： LCD显示器能否支持颜色搭配？ 答： 目前尚不能做到这点。 返回页首 LCD屏幕技术 问： 何为液晶显示器？ 答：液晶显示器( LCD) 是一种光学装置，通常用在数字物件上显示 ASCI I 字符和图形，例如手 表、计算器、携带式𢒋戏控制仪，等等。LCD便是使用于手提电脑和其它小型电脑的技术。与 发光二极管和气体- 等离子技术相仿，LCD 较之阴极射线管技术，能使显示器变得更薄。LCD 比大型电子显示器( LED) 和气体显示器更加节省能源，因为它的使用原则是蔽光而不是发光。 问： LCD 是如何制造的？ 答：LCD 显示器由两个玻璃片组成，相互之间相隔微米。玻璃片铺上液晶，然胶合在一起。 上片涂上红绿蓝( RGB) 图案，形成颜色过滤片。随两个玻璃片皆粘上偏光片。这种结合体有时 被称为“ 镜片” 或“ 晶胞” 。LCD 晶胞配以底部照明、驱动器电子和架片，组装成一个“ 模 块” 。 问： TFT LCD 的结构如何？ 答：LCD TFT（液晶显示器薄膜晶体管）的元件包括： ● 偏光过滤片：调控进出 ● 玻璃基片：附带电极 ● 透明电极：这些具有高透明比率的电极被用来操作 LCD 材料。 ● 校对层：用胶片使液晶元素对准固定方向 ● 液晶 ● 间隔片：使两片玻璃片保持相同间隔 ● 颜色过滤片：用红绿蓝( RGB) 过滤片显示所有颜色 ● 内部照明：向屏幕输光。 动态矩阵 LCD 中，开关晶体管（即TFT）和二极管与每一色素相接，能使每一元素显示/关 闭。X 和Y 电极连于 TFT 排列的同一短路板上。开关信号打在 X 电极上，视频信号打在 Y file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (5 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 电极上。 问：何为偏光过程？ 答： 偏光过程基本上即是使光朝一个方向照明。光为电磁波。电磁场沿著与光柱传播相垂直 的方向震动。这些磁场的方向即称为“ 偏光方向” 。正常的或非偏光的光有不同方向的磁场； 偏光的光只有一个方向的磁场。 问：何为偏光片？ 答： 偏光片是一种特殊塑料片，以一定偏光过程传送光，并从不同偏光方向吸收光。 问：静态矩阵 LCD 和动态矩阵 LCD 有何区别？ 答： LCD 若非由静态矩阵　格即由动态矩阵　格制作。动态矩阵的晶体管放在每一像素交接 点上，需少量电流即能控制像素的亮度。因此，动态矩阵显示器的电流能够更加频繁的开关， 增进屏幕刷新时间（例如，你的鼠标似乎在屏幕上滑得更加平稳）。静态矩阵 LCD 具有一种 导体　格，其像素位于　格的每一交接点。 问：薄膜晶体管 LCD 的屏面如何显示？ 答： TFT（薄膜晶体管）LCD 屏面上的每一纵横线都分别附有数据源驱动器和网关 驱动器。TFT 每个晶胞的漏极接上电极。液晶元素的分子排列依是否通上电压而有 所不同。它让光从液晶元素的不同排列中渗透出来，从而变换受过偏光处理的光的方向和光 量。当两个偏光过滤片垂直置于一个偏光光柱，从上方偏光屏面来的光随著液晶分子的螺旋结 构转向 90 度，穿过下面的偏光过滤片。通上电压，液晶分子从原来的螺旋结构变成垂直排 列，而光的方向也不再转向 90 度。在此情况下，从上面偏光屏面来的光则不会穿过下面的偏 光过滤片。 问： 与 CDT 相比，TFT LCD 的优势何在？ 答：CDT 显示器中，一个电子枪以撞击荧光玻璃上的偏光电子方式发射电子和一般 光。因此，CDT 显示器基本上以模拟红绿蓝信号操作。TFT LCD显示器则是运用液晶屏面显示 输入图像的装置。TFT与CDT有根本不同的结构：其每一晶胞皆有动态矩阵结构和独立的活性元 素。TFT LCD 有两个玻璃屏面，其空间装满液晶。当每一晶胞接上电极并通上电压时，液晶分 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (6 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 子结构则受到改变，从而控制从里面射向显示图像的光。TFT LCD 比 CDT有多重优势，因为它 能变得特别薄，又没有闪光，原因是它不使用扫描法。 问： LCD 显示器的垂直频率为何最大只有 60 赫兹？ 答：与 CDT 显示器不同，TFT LCD 屏幕具有固定的分辨率。例如，XGA显示器只有1024x3（红 绿蓝）x768个像素，而更高分辨率若无更多的软件处理则不可得。本屏幕则定为 65赫兹点脉 冲最大显示，即 XGA 显示器的标准频率之一。既然此点脉冲是 60Hz/48kHz，此显示器的最大 频率则为 60 赫兹。 问：现有何种广角技术？其功能如何？ 答： TFT LCD 屏幕是透过液晶双重折射放进内部光亮的元素控制器/显示器。它利用内部光折 射至液体元素主轴的这一特性，控制内部光的方向、将光显示出来。由于液晶上内部光的折射 比率随光的内部角度变化，TFT 的视角比 CDT 的视角更窄。通常，视角指对比度为 10 的角 度点。目前有许多扩大视角的开发途径。最常用的方法为利用广视角片，透过变换折射比率来 扩大视角。I PS（面内开关）或 MVA（多项垂直校准）也被用来扩大视角。飞利浦 181AS 型使 用的则是先进的 I PS 技术。 问： LCD显示器如何没有闪光？ 答：从技术上说，LCD 也闪动，不过这个现象的原因与 CRT 显示器的不同—它并不妨碍视觉 舒适感。LCD 的闪光指正负极电压差造成的一般不易觉察的发光。另一方面，伤害眼睛的 CRT 闪光是由于荧光物体的闪/灭动作变得显而易见而造成的。既然 LCD 屏幕的液晶反应速度 较慢，这种讨厌的闪光现象不存在于 LCD 显示器。 问：LCD显示器为何几乎不受电磁干扰？ 答： 与 CRT 不同，LCD 显示器没有主要部件会生发电磁干扰，尤其没有磁场。同样，因为 LCD显示器使用相当低的能源，其能源输送极其安静。 返回页首 工效学、生态学、安全标准 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (7 of 8)2004/7/9 下午 12:00:58 FAQs (Frequently Asked Questions) 问：何为 CE 标志？ 答： CE（欧洲通用）标志必须显示于受管理的销售于欧洲市场的产品。CE 标志意为某一产品 符合有关欧洲条例。欧洲条例即有关卫生、安全、环境和用户保护的欧洲法律，与每个国家电 码和UL标准法类似。 问： LCD显示器是否符合普通安全标准？ 答： 符合。飞利浦 LCD显示器符合有关放射控制、电磁波控制、能源节省、工作环境电力安 全和废物回收等 MPR- I I 条例和 TCO 03 标准。规格网页备有更详细的安全标准数据。 有关规定 章节载有更详细信息。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_faq.htm (8 of 8)2004/7/9 下午 12:00:58 Troubleshooting • 安全和 故障检 修 • 常见问 题 ( FAQs) • 常见故 障 • 图像问 题 • 有关规 定 • 其他相 关信息 故障检修 本页所述问题可由用户自行解决。如果使用这些方法仍不能排除故障，则应与附近的飞利浦 产品经销商联系。 常见故障 你是否遇到这个问题？ 请看这几项。 无图像 （电源发光二极管不亮） ● 确定电源线与墙壁电源及显示器后部连 接。/f ont > ● 首先，显示器正面的电源键应是关闭 的，然后再按此键开机。 无图像 （电源发光二极管呈琥珀色或 黄色） ● 确定电脑已开机。 ● 确定信号线与电脑正确连接。 ● 检查显示器连接线的接针是否有弯曲。 ● 节电功能可能被启动。 屏幕显示 ● 确定显示器连接线与电脑正确插接。 （同时参阅“ 速用指南” 。） ● 检查显示器连接线的接针是否有弯曲。 ● 确定电脑已开机。 AUTO （自动）键无法正常使用 ● AUTO 键是为运行微软视窗系统的标准 I BM兼容型个人电脑而设计。 ● 如果使用非标准型电脑或视频卡，则此 键可能会功能失常。 图像问题 显示位置不正确 ● 按AUTO 键。 ● 用OSD MAI N CONTROLS中的“ 水平位置 或垂直位置” 调整图像位置。 图像在屏幕上颤动 ● 检查信号连接线是否与图像板或电脑正 确连接。 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_troub.htm (1 of 3)2004/7/9 下午 12:01:00 Troubleshooting 出现垂直闪动 ● 按AUTO 键。 ● 在OSD MAI N CONTROLS中，请使用 VI DEO NOI SE的CLOCK ADJ USTMENT来消 除垂直列。 出现水平闪动 ● 按AUTO 键。 ● 在OSD MAI N CONTROLS中，请使用 VI DEO NOI SE的PHASE ADJ USTMENT来消 除水平列。 屏幕太亮或太暗 ● 在OSD MAI N CONTROLS中调整对比度和 亮度。（液晶显示器的照光有固定的使 用寿命。当屏幕变暗或开始闪动时，应 与你的商家联络。 出现残留图像 ● 如果图像在屏幕上停留时间过长，则可 能印上屏幕而造成残留图像。这种情况 在数小时后会消失。 电源切断仍有残留图像 ● 此为液晶的特点，并非由功能失常或液 晶残损引起。残留图像在一段时间后会 消失。 有绿、红、蓝、黑及白色点残留 ● 残留的色点为当前技术行业所用液晶的 正常特点。 如需更多帮助，请查阅 顾客信息中心 列表，以联络离你最近的飞利浦产品经销商。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_troub.htm (2 of 3)2004/7/9 下午 12:01:00 Troubleshooting file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_troub.htm (3 of 3)2004/7/9 下午 12:01:00 Regulatory Information • TCO'99 Information • TCO'99 Environmental Requirements • TCO'03 Information • Recycling Information for Customers • CE Declaration of Conformity • Energy Star Declaration • Federal Communications Commission (FCC) Notice (U. S. Only) • Commission Federale de la Communication (FCC Declaration) • EN 55022 Compliance (Czech Republic Only) • VCCI Class 2 Notice (Japan Only) • MIC Notice (South Korea Only) • Polish Center for Testing and Certification Notice • North Europe (Nordic Countries) Information • BSMI Notice (Taiwan Only) • Ergonomie Hinweis (nur Deutschland) Regulatory Information TCO '99 Information Congratulations! You have just purchased a TCO '99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products. Why do we have environmentally labeled computers? In many countries, environmental labeling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature. There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy. What does labeling involve? This product meets the requirements for the TCO'99 scheme which provides for international and environmental labeling of personal computers. The labeling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration). Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety. The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy. The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user. Labeled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability. file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (1 of 13)2004/7/9 下午 12:01:03 Regulatory Information • Philips End-of- Life Disposal • Information for UK only • Troubleshooting • Other Related Information • Frequently Asked Questions (FAQs) Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from: TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO'99 approved and labeled products may also be obtained via the Internet, using the address: http://www.tco-info.com/ RETURN TO TOP OF THE PAGE Environmental Requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in fetus development may occur. The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available. Cadmium** Cadmium is present in rechargeable batteries and in the color-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the color-generating layers of display screens and the electrical or electronics components must not contain any cadmium. Mercury** Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labeled unit. CFCs (freons) file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (2 of 13)2004/7/9 下午 12:01:03 Regulatory Information The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with increased risks e.g. skin cancer (malignant melanoma) as a consequence. Lead** Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed. * Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are bio-accumulative. RETURN TO TOP OF THE PAGE TCO'03 Information (Optional, only available for TCO'03 version) Congratulations! The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment. Some of the features of the TCO'03 Display requirements. Ergonomics G Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resoluction, reflectance, colour rendition and image stability. Energy G Energy-saving mode after a certain time-beneficial both for the user and the environment G Electrical safety file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (3 of 13)2004/7/9 下午 12:01:03 Regulatory Information Emissions G Electromagnetic fields G Noise emissions Ecology G The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 000 G Restrictions on H chlorinated and brominated flame retardants and polymers H heavy metals such as cadmium, mercury and lead. The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user- friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world. For more information, please visit www.tcodevelopment.com RETURN TO TOP OF THE PAGE Recycling Information for Customers Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities. From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors. There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway, Sweden and Denmark. In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products from household sources. In addition, the Northeast Recycling Council (NERC) - a multi-state non-profit organization focused on promoting recycling market development - plans to implement a recycling program. In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product recycling management process, detail can be found in web site www. epa.gov.tw For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in each country or the following team of Environmental specialist can help. Mr. Job Chiu - Environment manager file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (4 of 13)2004/7/9 下午 12:01:03 Regulatory Information Philips Electronics Industries (Taiwan) Ltd, Monitor Business Unit E-mail: job.chiu@philips.com Tel: +886 (0) 3 454 9839 Mr. Maarten ten Houten - Senior Environmental Consultant Philips Consumer Electronics E-mail: marten.ten.houten@philips.com Tel: +31 (0) 40 27 33402 Mr. Delmer F. Teglas Philips Consumer Electronics North America E-mail: butch.teglas@philips.com Tel: +1 865 521 4322 RETURN TO TOP OF THE PAGE CE Declaration of Conformity Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards - EN60950:2000 (Safety requirement of Information Technology Equipment) - EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment) - EN55024:1998 (Immunity requirement of Information Technology Equipment) - EN61000-3-2:1995 (Limits for Harmonic Current Emission) - EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker) - EN60601-1: 1990+A1+A2+A13 (Medical Electrical Equipment, General Safety Requirement, for medical device monitor only) (200P4MG only) - EN60601-1-2: 2001 (Medical Electrical Equipment, Electromagnetic compatibility, for Medical device monitor only) (200P4MG only) following provisions of directives applicable - 73/23/EEC (Low Voltage Directive) - 89/336/EEC (EMC Directive) - 93/68/EEC (Amendment of EMC and Low Voltage Directive) and is produced by a manufacturing organization on ISO9000 level. The product also comply with the following standards - ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for Visual Display) - ISO13406-2 (Ergonomic requirement for Flat panels) - GS EK1-2000 (GS specification) - prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display) - MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields) - TCO'95, TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions RETURN TO TOP OF THE PAGE file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (5 of 13)2004/7/9 下午 12:01:03 Regulatory Information Energy Star Declaration PHILIPS 200P4 This monitor is equipped with a function for saving energy which supports the VESA Display Power Management Signaling (DPMS) standard. This means that the monitor must be connected to a computer which supports VESA DPMS to fulfill the requirements in the NUTEK specification 803299/94. Time settings are adjusted from the system unit by software. NUTEK VESA State LED Indicator Power Consumption Normal operation ON Green < 65 W Power Saving Alternative 2 One step OFF Amber < 1.5 W As an ENERGY STAR® Partner, PHILIPS has determined that this product meets the ENERGY STAR® guidelines for energy efficiency. We recommend you switch off the monitor when it is not in use for quite a long time. RETURN TO TOP OF THE PAGE Federal Communications Commission (FCC) Notice (U.S. Only) This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: G Reorient or relocate the receiving antenna. G Increase the separation between the equipment and receiver. G Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. G Consult the dealer or an experienced radio/TV technician for help. file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (6 of 13)2004/7/9 下午 12:01:03 Regulatory Information Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device. To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture. THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING EQUIPMENT REGULATIONS. RETURN TO TOP OF THE PAGE Commission Federale de la Communication (FCC Declaration) Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes: G Réorienter ou déplacer l'antenne de réception. G Augmenter la distance entre l'équipement et le récepteur. G Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur. G Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision. Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement. N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques. CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA. RETURN TO TOP OF THE PAGE EN 55022 Compliance (Czech Republic Only) file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (7 of 13)2004/7/9 下午 12:01:03 Regulatory Information RETURN TO TOP OF THE PAGE VCCI Notice (Japan Only) This is a Class B product based on the standard of the Voluntary Control Council for Interference (VCCI) for Information technology equipment. If this equipment is used near a radio or television receiver in a domestic environment, it may cause radio Interference. Install and use the equipment according to the instruction manual. Class B ITE RETURN TO TOP OF THE PAGE MIC Notice (South Korea Only) Class B Device file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (8 of 13)2004/7/9 下午 12:01:03 Regulatory Information Please note that this device has been approved for non-business purposes and may be used in any environment, including residential areas. RETURN TO TOP OF THE PAGE Polish Center for Testing and Certification Notice The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that works together (computer, monitor, printer, and so on) should have the same power supply source. The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a fuse with a nominal value no larger than 16 amperes (A). To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should be located near the equipment and easily accessible. A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/T-42107 and PN-89/E-06251. file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (9 of 13)2004/7/9 下午 12:01:03 Regulatory Information RETURN TO TOP OF THE PAGE North Europe (Nordic Countries) Information Placering/Ventilation VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS. Placering/Ventilation ADVARSEL: SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE. file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (10 of 13)2004/7/9 下午 12:01:03 Regulatory Information Paikka/Ilmankierto VAROITUS: SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA. Plassering/Ventilasjon ADVARSEL: NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. RETURN TO TOP OF THE PAGE BSMI Notice (Taiwan Only) RETURN TO TOP OF THE PAGE Ergonomie Hinweis (nur Deutschland) Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften. Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind. Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß 1. Reparaturen nur durch Fachpersonal durchgeführt werden. 2. nur original-Ersatzteile verwendet werden. 3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird. file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (11 of 13)2004/7/9 下午 12:01:03 Regulatory Information Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge). Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger. ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND. RETURN TO TOP OF THE PAGE End-of-Life Disposal Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of. Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer. (For customers in Canada and U.S.A.) This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations. For additional information on recycling contact www.eia.org (Consumer Education Initiative) RETURN TO TOP OF THE PAGE Information for UK only WARNING - THIS APPLIANCE MUST BE EARTHED. Important: This apparatus is supplied with an approved moulded 13A plug. To change a fuse in this type of plug proceed as follows: 1. Remove fuse cover and fuse. 2. Fit new fuse which should be a BS 1362 5A,A. S.T.A. or BSI approved type. 3. Refit the fuse cover. If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate 3- file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (12 of 13)2004/7/9 下午 12:01:03 Regulatory Information pin plug fitted in its place. If the mains plug contains a fuse, this should have a value of 5A. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5A. Note: The severed plug must be destroyed to avoid a possible shock hazard should it be inserted into a 13A socket elsewhere. How to connect a plug The wires in the mains lead are coloured in accordance with the following code: BLUE - "NEUTRAL" ("N") BROWN - "LIVE" ("L") GREEN & YELLOW - "EARTH" ("E") 1. The GREEN AND YELLOW wire must be connected to the terminal in the plug which is marked with the letter "E" or by the Earth symbol or coloured GREEN or GREEN AND YELLOW. 2. The BLUE wire must be connected to the terminal which is marked with the letter "N" or coloured BLACK. 3. The BROWN wire must be connected to the terminal which marked with the letter "L" or coloured RED. Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the three wires. RETURN TO TOP OF THE PAGE file:///D|/My%20documents/dfu/J/china/200p4/safety/REGS/Regulat.htm (13 of 13)2004/7/9 下午 12:01:03 Other Related Information • 安全和 故障检 修 • 常见问 题 ( FAQs) • 故障检 修 • 有关规 定 • 美国用 户须知 • 美国以 外用户 须知 其他相关信息 美国用户须知 如设备电压为115伏： 使用符合UL 标准的电绳，应含有美国线规至少18 号、SVT 或SJ T 三型导体线（最长15英 尺），并联导电条，15安、125伏接地式插头。 如设备电压为230伏： 使用符合UL 标准的电绳，应含有美国线规至少18 号、SVT 或SJ T 三型导体线（最长15英 尺），串联导电条，15安、250伏接地式插头。 美国以外用户须知 如设备电压为230伏： 所用电绳应含有美国线规至少18 号导体线（最长15英尺）及15安、250伏接地式 插头。接线组应通过设备所在国家有关安全核𣗍并/或标有“ 危险” ( HAR) 字样。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/safety/saf_other.htm2004/7/9 下午 12:01:04 Philips Pixel Defect Policy • 产 品 特 点 • 技 术 规 格 • 分 辨 率 及 预 设 模 式 • 自 动 节 能 • 物 理 规 格 • 引 脚 分 配 • 产 品 图 示 飞利浦像素残缺规定 飞利浦平面显示器像素残缺规定 飞利浦致力于提供最优质的产品。本公司运用同行业最先进的制造程序，实行严格的质量管 理。不过，用于平面屏幕显示器的 TFT LCD 屏幕若有像素或分像素残缺有时也是事在难免。 没有任何厂家能够担保所有的屏幕皆无像素残缺，飞利浦却保证任何显示器，如果超过不可接 受的残缺量，必将得到担保条件下的维修或替换。此处须知描述不同种类的像素残缺，规定每 一种类可以接受的残缺水准。为了符合担保下的维修或替换，TFT LCD 屏幕上的像素残缺量须 得超过这些可接受水准。例如，15 英寸的 XGA 显示器上，不足 0. 0004%的分像素可能属于残 缺。此外，鉴于有些像素残缺种类或组合比其它更引人注意，飞利浦对此种类确定更高的质量 标准。本规定全球范围有效。 像素和分像素 一个像素，或称图像元素，由三个属于红绿蓝主颜色的分像素组成。许多像素在一起形成一个 图像。像素里的所有分像素全被照亮时，三个带颜色的分像素一起以一个白色像素出现。当他 们全部变暗时，三个带颜色的分像素一起以一个黑色像素出现。其它类的明暗分像素组合则以 其它颜色的单个像素出现。 像素残缺种类 像素和分像素残缺以不同形式出现在屏幕上。有两类像素残缺，每一类内有多种分像素残缺。 白点残缺 白点残缺以常亮或常“ 明” 的像素和分像素出现。白点残缺种类如下： file:///D|/My%20documents/dfu/J/china/200p4/product/pixel.htm (1 of 4)2004/7/9 下午 12:01:31 Philips Pixel Defect Policy 一个发亮的红绿蓝分像素 二个相邻发亮的分像素： - 红+蓝= 紫 - 红+绿= 黄 - 绿+蓝= 氰（浅蓝） 三个相邻发亮分像素（一个 白色像素） 黑点残缺 黑点残缺以常暗或常“ 灭” 的像素和分像素出现。黑点残缺种类如下： 一个暗色分像素 两个或三个相邻暗色分像素 紧凑像素残缺 鉴于靠在一起的同类像素和分像素残缺更引人注意，飞利浦同样制定紧凑像素残缺的容许规 格。 像素残缺容许规格 为了符合担保下由于像素残缺而需要的维修或替换，飞利浦平面显示器的 TFT LCD 屏幕必须 有超过下表所列容许规格的像素和分像素。 亮点之缺点 可接受的程度 型式 200P4/200S4 file:///D|/My%20documents/dfu/J/china/200p4/product/pixel.htm (2 of 4)2004/7/9 下午 12:01:31 Philips Pixel Defect Policy 1个照明之副图素 4 或以下 2个邻接照明之副图素 2 或以下 3个邻接照明之副图素（1个白色图素） 0 两个亮点瑕疵之间的距离* 15 公厘或以上 所有类型之亮点缺点总数 4 或以下 黑点缺陷 可接受的程度 型式 200P4/200S4 1个黑副图素 4 或以下 2 个邻接之黑副图素 2 或以下 3 个邻接之黑副图素 0 两个黑点缺陷间之距离* 15 公厘或以上 所有型式之黑点缺陷总数 4 或以下 缺陷点总数 可接受的程度 型式 200P4/200S4 所有型式之亮点或黑点缺陷总数 5 或以下 注： * 1或2个邻接副图素缺陷 = 1个点之缺陷 飞利浦所有显示器均符合I SO13406- 2标准。 　 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/product/pixel.htm (3 of 4)2004/7/9 下午 12:01:31 Philips Pixel Defect Policy file:///D|/My%20documents/dfu/J/china/200p4/product/pixel.htm (4 of 4)2004/7/9 下午 12:01:31 Setting up and connecting your monitor 你的液 晶显示 器 : • 产品 正面 说明 • 成套 配件 • 安装 并连 接您 的显 示器 • 启动 • 强化 功效 • VESA 标准 安装 安装并连接您的显示器 成套配件 打开所有配件的包装。 电源线 VGA 信号线 DVI - D 信号线 （选购, 200S4 ） 音频输入线 ( 莱姆色) 苹果牌电脑适配器（选 购） E- DFU 成套配件 返回页首 连接到PC file:///D|/My%20documents/dfu/J/china/200p4/install/connect.htm (1 of 5)2004/7/9 下午 12:01:59 Setting up and connecting your monitor 将电源线、DVI 和音频缆线牢固地连接到显示器的背部 ( 飞利浦已经韦先连接好了VGA 缆线) 如果您使用的是Appl e Machi nt oshTM ，则需要将专门的 Mac 适配器连接到显示器信号缆线的一端 file:///D|/My%20documents/dfu/J/china/200p4/install/connect.htm (2 of 5)2004/7/9 下午 12:01:59 Setting up and connecting your monitor 按照下列步骤将缆线连接到您计算机的背部 ( a) 关掉您的计算机，将电源线拔开. ( b) 将VGA 或者DVI 缆线接到视频接头上. ( c) 连接好音频线. ( d) 将计算机和显示器的电源线插到靠近的插座上. ( e) 打开您的计算机和显示器. 如果显示器显示了图像，则完成了安装. 连接到 DVD/VCR/VCD file:///D|/My%20documents/dfu/J/china/200p4/install/connect.htm (3 of 5)2004/7/9 下午 12:01:59 Setting up and connecting your monitor 连接到耳机 file:///D|/My%20documents/dfu/J/china/200p4/install/connect.htm (4 of 5)2004/7/9 下午 12:01:59 Setting up and connecting your monitor 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/install/connect.htm (5 of 5)2004/7/9 下午 12:01:59 VESA Standard Mounting 你的 液晶 显示 器 / f ont > • 产 品 正 面 说 明 • 成 套 配 件 • 安 装 并 连 接 您 的 显 示 器 • 启 动 • 强 化 功 效 VESA 标准安装 1) 将显示器屏幕向下放置到安全的平面 上 2) 卸下接线盖板。 file:///D|/My%20documents/dfu/J/china/200p4/install/base.htm (1 of 3)2004/7/9 下午 12:02:00 VESA Standard Mounting 3) 卸下底座的盖板。 4) 拧下底座上的四个螺钉。 5) VESA 安装孔 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/install/base.htm (2 of 3)2004/7/9 下午 12:02:00 VESA Standard Mounting file:///D|/My%20documents/dfu/J/china/200p4/install/base.htm (3 of 3)2004/7/9 下午 12:02:00 Getting Started 你 的 液 晶 显 示 器: • 产 品 正 面 说 明 • 安 装 并 连 接 您 的 显 示 器 • 启 动 • 强 化 功 效 启动 启动 使用信息档案（. i nf ）针对Wi ndows 95/98/2000/Me/XP或之后的版本 Phi l i ps显示器内建有VESA DDC2B功能，可支持Wi ndows 95/98/2000/Me/XP之「随插即用」特 色。如要使用您的Phi l i ps显示器，请从Wi ndows 95/98/2000/Me/XP的「显示器」对话框中激活 「随插即用」应用。您必须安装此信息档案（. i nf ）。Wi ndows ' 95 OEM Rel ease 2、98、Me, XP及2000等版本之安装程序将分别叙述如下 Wi ndows 95 1. 激活Wi ndows ' 95 2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。 3. 按两下「显示器」图标。 4. 选择「设定值」卷标，然后按一下「进阶⋯ 」。 5. 选择「显示器」按钮，指到「变更⋯ 」，然后按一下「从磁盘安装⋯ 」。 6. 按一下「浏览⋯ 」按钮，选择正确的磁盘驱动器F: （光驱），然后按一下「确定」按钮。 7. 按一下「确定」按钮，然后选择您的显示器机型，再按一下「确定」。 8. 按一下「关闭」按钮。 Wi ndows 98 1. 激活Wi ndows 98 2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。 3. 按两下「显示器」图标。 4. 选择「设定值」卷标，然后按一下「进阶⋯ 」。 5. 选择「显示器」按钮，指到「变更⋯ 」，然后按一下「下一步」。 6. 选择「在特定位置显示所有驱动程序的清单，让您可以选择您所要的驱动程序」，然后按 一下「下一步」，再按一下「从磁盘安装⋯ 」。 7. 按一下「浏览⋯ 」按钮，选择正确的磁盘驱动器F: （光驱），然后按一下「确定」按钮。 8. 按一下「确定」按钮，然后选择您的显示器机型，并按一下「下一步」按钮，再按一下 「下一步」按钮。 9. 按一下「完成」按钮，然后按一下「关闭」按钮。 file:///D|/My%20documents/dfu/J/china/200p4/install/gt_start.htm (1 of 3)2004/7/9 下午 12:02:02 Getting Started Wi ndows Me 1. 激活Wi ndows Me 2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。 3. 按两下「显示器」图标。 4. 选择「设定值」卷标，然后按一下「进阶⋯ 」。 5. 选择「显示器」按钮，然后按一下「变更⋯ 」。 6. 选择「指定驱动程序位置（进阶）」，然后按一下「下一步」按钮。 7. 选择「在特定位置显示所有驱动程序的清单，让您可以选择您所要的驱动程序」，然后按 一下「下一步」，再按一下「从磁盘安装⋯ 」。 8. 按一下「浏览⋯ 」按钮，选择正确的磁盘驱动器F: （光驱），然后按一下「确定」按钮。 9. 按一下「确定」按钮，然后选择您的显示器机型，并按一下「下一步」按钮，再按一下 「下一步」按钮。 10. 按一下「完成」按钮，然后按一下「关闭」按钮。 For Wi ndows 2000 1. 激活Wi ndows 2000 2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。 3. 按两下「显示器」图标。 4. 选择「设定值」卷标，然后按一下「进阶⋯ 」。 5. 选择「显示器」 - 如果无法选择「内容」按钮，则表示您的显示器设定正常。请停止安装。 - 如果可以选择「内容」按钮，请按一下「内容」按钮。请依照以下步骤进行： 6. 请按一下「驱动程序」，然后按一下「更新驱动程序⋯ 」，然后按一下「下一步」按钮。 7. 选择「显示此装置已知驱动程序之清单，让您可以选择特定之驱动程序」，然后按一下 「下一步」，再按一下「从磁盘安装⋯ 」。 8. 按一下「浏览⋯ 」按钮，然后选择正确的磁盘驱动器F: （光驱）。 9. 按一下「开启」按钮，然后按一下「确定」按钮。 10. 选择您的显示器机型，按一下「下一步」按钮，然后再按一下「下一步」按钮。 11. 按一下「完成」按钮，然后再按一下「关闭」按钮。 如果您看到了「找不到数字签章」窗口，则请按一下「是」按钮。 Wi ndows XP 1. 激活Wi ndows XP 2. 按一下「开始」按钮，然后按一下「控制台」。 3. 按一下「打印机与其它硬件」类别。 4. 按一下「显示」项目。 5. 选择「设定值」卷标，然后按一下「进阶」按钮。 6. 选择「显示器」卷标 - 如果「内容」按钮呈无法按下之状态，则表示您的显示器已正确设定。请停止继续安 装。 - 如果「内容」按钮为可按下之状态，请按一下「内容」按钮。 请依照以下步骤进行。 file:///D|/My%20documents/dfu/J/china/200p4/install/gt_start.htm (2 of 3)2004/7/9 下午 12:02:02 Getting Started 7. 按一下「驱动程序」卷标，然后按一下「更新驱动程序. . . 」按钮。 8. 选择「从清单或特定位置安装[ 进阶] 」多选按钮，然后按一下「下一步」按钮。 9. 选择「不要搜寻。我将自行选择所要安装的驱动程序」多选按钮。然后请按一下「下一 步」按钮。 10. 按一下「从磁盘安装. . . 」按钮，然后按一下「浏览. . . 」按钮。接下来请选择适当的磁盘 驱动器F: （光驱代号）。 11. 按一下「开启」按钮，然后按一下「确定」按钮。 12. 选择您的显示器型号，然后按一下「下一步」按钮。 如果您可以看见「尚未通过Wi ndows标志测试以确认其是否与Wi ndows XP兼容」之讯息， 则请按一下「无论如何，继续」按钮。 13. 按一下「完成」按钮，然后按一下「关闭」按钮。 14. 按一下「确定」按钮，然后再按一下「确定」按钮以关闭「显示内容」对话框。 如果您的Wi ndows 95/98/2000/Me/XP版本不同，或者您需要更详细的信息，请参考Wi ndows 95/98/2000/Me/XP的使用者手册。 返回页首 file:///D|/My%20documents/dfu/J/china/200p4/install/gt_start.htm (3 of 3)2004/7/9 下午 12:02:02 F1rst Choice Warranty 飞利浦首选保修服务 感谢您选购本款飞利浦显示器。 飞利浦的所有显示器均按照高标准设计、生产和提供高品质性能，容易使 用，便于安装。如果在安装或使用本款产品时遇到任何困难，请直接与飞 利浦维修服务机构联系，获取飞利浦首选保修服务。如果显示器有故障或 缺陷，本项三年期保修服务允许当场调换。飞利浦的目标是在接到电话后 的48小时内完成交换。 服务范围 飞利浦首选保修服务适用于安道尔、奥地利、比利时、塞浦路斯、丹麦、法国、德国、希腊、 芬兰、爱尔兰、意大利、列支敦士登、卢森堡、摩纳哥、荷兰、挪威、葡萄牙、瑞典、瑞士、 西班牙和英国，并且仅适用于在上述国家使用的原装设计、生产、批准和/或授权的显示器。 保修期从购机之日开始。此后三年内，如果显示器发生保修范围规定的故障，可至少调换一台 同等显示器。 所调换的显示器属您所有，由飞利浦保留有缺陷/原购的显示器。所调换显示器的保修期与原 购显示器一样，为原购显示器购买之日后的36个月。 非保修内容 飞利浦首选保修服务的适用条件为，产品按使用指南正确用于设计用途，并且出示原始发票或 现金收据，其上应载有购买日期、经销商名称以及产品的型号和产品编号。 发生以下情况，不适用飞利浦首选保修服务： ● 保修单被涂改或无法辨认； ● 产品上的型号或产品编号被涂改、删除、抹去或无法辨认； ● 非授权维修组织或人员修理或更改和改动了产品； ● 事故造成的损坏，包括但不限于闪电、水或火、使用不当或疏忽； ● 产品以外的信号条件或电缆或天线系统造成的接收问题； ● 滥用或不当使用造成的缺陷； ● 产品需要改动或调整以符合当地或国家的技术标准，而且这些标准适用于并未原装设 计、生产、批准和/或授权产品的国家。因此，应始终检查产品是否可用于特定国家。 ● 注意，飞利浦首选保修服务适用国家范围内的非原装设计、生产、批准和/或授权的产 品也不适用飞利浦首选保修服务。在这种情况下，适用飞利浦全球保修条款。 file:///D|/My%20documents/dfu/J/china/warranty/WAR_1ST.HTM (1 of 2)2004/7/9 下午 12:02:17 F1rst Choice Warranty 只需单击一下鼠标 如果遇到任何问题，我们建议您仔细阅读使用指南或者访问 www. phi l i ps. com/support 网站 以获得更多支持。 只需一个电话 为避免不必要的麻烦，我们建议您与飞利浦维修服务机构联系前仔细阅读使用指南或者访问 www. phi l i ps. com/support 网站以获得更多支持。 为了能够迅速解决问题，在与飞利浦维修服务机构联系前请准备以下资料： ● 飞利浦型号编号 ● 飞利浦序列号 ● 购买日期（可能需要购买凭证复印件） ● PC 环境处理器： H 286/386/486/Pent i um Pro/内存 H 操作系统（Wi ndows、DOS、OS/2、MAC） H 传真/调制解调器/互联网程序 ● 所安装的其它插卡 如能提供以下信息也将有助于加快解决问题： ● 您的购买凭证显示有：购买日期、经销商名称、型号和产品序列号。 ● 务必留存故障显示器及调换型号完整的交货地址信息。 飞利浦的客户服务机构遍布全球。单击此处可以访问 首选服务联系信息 或者，可以访问我们的 网站：ht t p: //www. phi l i ps. com/support file:///D|/My%20documents/dfu/J/china/warranty/WAR_1ST.HTM (2 of 2)2004/7/9 下午 12:02:17 International Guarantee 国际保修书 尊敬的客户： 感谢您购买本飞利浦（Phi l i ps）产品，本产品的设计和工艺均符合最高质量标准。 但是，万一本产品出现问题，无论在哪个国家修理我们均保证免费提供人工和替换部件，该保 修期为12个月，自购货之日算起。本飞利浦国际保修书作为一项补充，补充购货所在国销售商 和飞利浦对该国客户作出的保修承诺，并不影响您作为客户享有的法定权利。 产品享受飞利浦保修须符合下列条件：产品适当用于其设计目的、符合操作说明、返修时提供 原始帐单或付款收据，帐单或收据应载明购货日期、销售商名称、产品型号及生产号。 下列情况不享受飞利浦担保： ● 上述文件被改动或无法辨认； ● 产品型号或生产号被改动、删除、移除或无法辨认； ● 未经授权的服务机构或人员对产品进行修理或改动； ● 损坏源于事故，包括但不限于雷击、进水、火灾、滥用或疏忽。 根据本保修书，若产品在非指定国家使用，并且需要修改才能符合当地或所在国技术标准，则 不属于产品缺陷。因此，务请核实产品是否能够用于特定国家。 若您购买的飞利浦产品功能不正常或有缺陷，请与飞利浦销售商接洽。若您在另一国家时需要 服务，该国的飞利浦消费者服务台会向您提供一个销售商地址，服务台的电话和传真号码载于 本手册有关章节。 为了避免不必要的麻烦，我们建议您在与销售商联系之前认真阅读操作说明。若销售商无法回 答您的问题或您有其它相关问题，请洽飞利浦消费者信息中心，亦可访问以下网站: ht t p: //www. phi l i ps. com file:///D|/My%20documents/dfu/J/china/warranty/WAR_INTL.HTM2004/7/9 下午 12:02:18 United States Guarantee 有限保修书（计算机显示器） 单击此处可获得 Warrant y Regi st rat i on Card. 三年免费人工/三年免费部件维修/一年更换* * 在第一年，产品退回后两个营业日内予以更换新产品或经过翻新符合原规格的产品。在第 二年和第三年，您必须承担产品返修运费。 谁享受保修？ 欲获得保修服务，您必须持有购货证明。该证明可以是付款收据，也可以是载明您购买产品 的其它文件。将该证明与用户手册存放一处，以便查找。 保修内容是什么？ 保修自购货之日起开始。在此后三年中，所有部件可返厂修理或更换，人工免费。自购货之 日起三年后，您必须承担更换或修理所有部件的费用，包括人工费用。 所有部件－包括修理和更换部件－仅享受原保修期。一旦原产品保修期届满，所有更换和修 理产品及附件之保修即告终止。 哪些条件不符合保修？ 保修不包括下列内容： ● 以下各项涉及之人工费用：安装或设定产品、调整产品上的客户控制器、安装或修理产 品外部的天线系统。 ● 由于滥用、事故、未经授权修理或其它飞利浦消费者电子公司无法控制的原因所导致的 产品修理及／或部件更换。 ● 由于信号状况或电缆或设备外部的天线系统造成的接收故障。 ● 将产品用于未经指定、批准及／或授权使用的国家所导致的修改或改动或因此类修改造 成产品损坏而导致的修理。 ● 源于本产品的意外损失或连带损失。（某些州不允许排除意外损失或连带损失，因此该 file:///D|/My%20documents/dfu/J/china/warranty/WAR_USA.HTM (1 of 3)2004/7/9 下午 12:02:19 United States Guarantee 排除条款对您可能不适用。此类损失包括但不限于预先录制的材料，无论是否享有版 权。） ● 用于商业目的或团体使用的产品。 何处提供修理服务？ 经飞利浦消费者电子公司批准正式经销产品的所有国家均提供保修服务。若飞利浦家电产品 公司未在该国分销本产品，当地飞利浦服务机构将尝试提供服务（若有关备件和技术手册无 货，可能发生延迟）。 我从何处获得更多信息？ 欲获得更多信息，请电飞利浦客户服务中心：( 877) 835- 1838（仅限美国客户）或 ( 919) 573- 7855。 请求服务之前. . . . . . 请求服务之前请查阅用户手册。手册中有关各种控制器调整的说明可能解决您的问题。 在美国、波多黎各或美属维尔京群岛获取保修服务. . . . . . 欲获得产品协助或了解服务程序，请电飞利浦客户服务中心： 飞利浦客户服务中心 ( 877) 835- 1838 或 ( 919) 573- 7855 （在美国、波多黎各和美属维尔京群岛，所有隐含担保－包括适销性和特殊用途适用性隐含 担保－均不得超出本明确担保之期限。但是，由于某些州不允许对隐含担保期限作出限制， 本限制对您可能不适用。） 在加拿大获取保修服务. . . . . . 请电飞利浦： file:///D|/My%20documents/dfu/J/china/warranty/WAR_USA.HTM (2 of 3)2004/7/9 下午 12:02:20 United States Guarantee ( 800) 479- 6696 飞利浦加拿大维修站或任何授权服务中心均提供三年免费部件和人工。 （在加拿大，本保修书取代所有其它担保。除此之外没有任何其它明确或隐含担保，包括有 关适销性或特殊用途适用性之隐含担保。在任何情况下，飞利浦对直接、间接、特殊、意外 或连带损失均不承担赔偿责任，无论其发生方式如何，即使事前被告知发生损失之可能性亦 不例外。） 记住. . . 请在下面记录产品上载明之型号和序号。 型号 # ________________________________________________ 序号# ________________________________________________ 本保修书赋予您特定法律权利。由于各州／省情况不同，您还可能享有其它权利。 Phi l i ps Cust omer Care Cent er, P. O. Box 2976, Longvi ew, TX 75601 file:///D|/My%20documents/dfu/J/china/warranty/WAR_USA.HTM (3 of 3)2004/7/9 下午 12:02:20 F1rst Choice Contact Information F1rst Choice Contact Information Telephone numbers: Austria 01 546 575 603 Luxembourg 026 84 3000 Belgium 02 275 0701 The Netherlands 053 482 9800 Cyprus 800 92256 Norway 22 70 82 50 Denmark 35 25 87 61 Portugal 0800 831 363 France 03 8717 0033 Sweden 08 632 0016 Germany 0696 698 4712 Switzerland 02 23 10 21 16 Greece 00800 3122 1223 Spain 09 17 45 62 46 Finland 09 2290 1908 United Kingdom 0207 949 0069 Ireland 01 601 1161 Italy 02 48 27 11 53 file:///D|/My%20documents/dfu/J/china/warranty/warfirst.htm2004/7/9 下午 12:02:48 Consumer Information Centers Consumer Information Centers Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia • Czech Republic • Dubai • Egypt • Hong Kong • Hungary • India • Indonesia • Korea • Malaysia • Mexico • Morocco • New Zealand • Pakistan • Paraguay • Peru • Philippines • Poland • Russia • Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand • Turkey • Uruguay • Venezuela Eastern Europe CZECH REPUBLIC Xpectrum Lužná 591/4 CZ - 160 00 Praha 6 Phone: 800 100 697 Email:info@xpectrum.cz www.xpectrum.cz HUNGARY Serware Szerviz Vizimolnár u. 2-4 HU - 1031 Budapest Phone: +36 1 2426331 Email: inbox@serware.hu www.serware.hu SLOVAKIA Datalan Servisne Stredisko Puchovska 8 SK - 831 06 Bratislava Phone: +421 2 49207155 Email: servis@datalan.sk file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (1 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers SLOVENIA PC HAND Brezovce 10 SI - 1236 Trzin Phone: +386 1 530 08 24 Email: servis@pchand.si POLAND Zolter ul.Zytnia 1 PL - 05-500 Piaseczno Phone:+48 22 7501766 Email: servmonitor@zolter.com.pl www.zolter.com.pl RUSSIA Phone: +7 095 961-1111 Phone: 8-800-200-0880 Web-site: www.philips.ru TURKEY Türk Philips Ticaret A.S. Yukari Dudullu Org.San.Bolgesi 2.Cadde No:22 34776-Umraniye/Istanbul Phone: (0800)-261 33 02 Latin America ANTILLES Philips Antillana N.V. Kaminda A.J.E. Kusters 4 Zeelandia, P.O. box 3523-3051 Willemstad, Curacao Phone: (09)-4612799 Fax : (09)-4612772 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (2 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers ARGENTINA Philips Antillana N.V. Vedia 3892 Capital Federal CP: 1430 Buenos Aires Phone: (011)-4544 2047 BRASIL Philips da Amazônia Ind. Elet. Ltda. Av. Luis Carlos Berrini, 1400 - Sao Paulo -SP Phone: 0800-701-0203 CHILE Philips Chilena S.A. Avenida Santa Maria 0760 P.O. box 2687Santiago de Chile Phone: (02)-730 2000 Fax : (02)-777 6730 COLOMBIA Industrias Philips de Colombia S.A.-Division de Servicio CARRERA 15 Nr. 104-33 Bogota, Colombia Phone:(01)-8000 111001 (toll free) Fax : (01)-619-4300/619-4104 MEXICO Consumer Information Centre Norte 45 No.669 Col. Industrial Vallejo C.P.02300, -Mexico, D.F. Phone: (05)-3687788 / 9180050462 Fax : (05)-7284272 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (3 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers PARAGUAY Philips del Paraguay S.A. Avenida Artigas 1513 Casilla de Correos 605 Asuncion Phone: (021)-211666 Fax : (021)-213007 PERU Philips Peruana S.A. Customer Desk Comandante Espinar 719 Casilla 1841 Limab18 Phone: (01)-2136200 Fax : (01)-2136276 URUGUAY Ind.Philips del Uruguay S.A. Luis Alberto de Herrera 1248 Customer Help Desk 11300 Montevideo Phone: (02)-6281111 Fax : (02)-6287777 VENEZUELA Industrias Venezolanas Philips S.A. Apartado Postal 1167 Caracas 1010-A Phone: (02) 2377575 Fax : (02) 2376420 Canada file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (4 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers CANADA Philips Electronics Ltd. 281 Hillmount Road Markham, Ontario L6C 2S3 Phone: (800) 479-6696 Pacific AUSTRALIA Philips Consumer Service. Customer Information Centre. 3 Figtree Drive Homebush Bay NSW 2140 Phone: CIC: 1300-363 391 PCE Service: 1300-361 392 (toll free) Fax : +61 2 9947 0063 NEW ZEALAND Philips New Zealand Ltd. Consumer Help Desk 2 Wagener Place, Mt.Albert P.O. box 1041 Auckland Phone: 0800 477 999 (toll free) Fax : 0800 288 588 (toll free) Asia BANGLADESH Philips Service Centre 100 Kazi Nazrul Islam Avenue Kawran Bazar C/A Dhaka-1215 Phone: (02)-812909 Fax : (02)-813062 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (5 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers CHINA BEIJING Beijing Authorized Service Centre. Consumer Information Centre Building 6, West Street Chong Wen Men, Beijing, Jin Bang Co. Led. 100051 BEIJING GUANGZHOU Philips Authorized Service Centre 801 Dong Feng Road East Guangzhou 510080 SHANGHAI Philips Service Logistic Centre Consumer Information Centre P.O.Box 002-027, Nextage Department Store Puding New District 200002 SHANGHAI Philips Authorized Service Centre Consumer Information Centre 148 Fu Jian Road M 200001 Shanghai Phone: 800 820 5128 (toll free) Fax: 21-656 10647 HONG KONG Philips Hong Kong Limited Consumer Information Centre 16/F Hopewell Centre 17 Kennedy Road, WANCHAI Phone: 2619 9663 Fax : 2481 5847 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (6 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers INDIA Phone: 91-20-712 2048 ext: 2765 Fax: 91-20-712 1558 BOMBAY Philips India Customer Relation Centre Bandbox House 254-D Dr. A Besant Road, Worli Bombay 400 025 CALCUTTA Customer Relation Centre 7 justice Chandra Madhab Road Calcutta 700 020 MADRAS Customer Relation Centre 3, Haddows Road Madras 600 006 NEW DELHI Customer Relation Centre 68, Shivaji Marg New Dehli 110 015 INDONESIA Philips Group of Companies in Indonesia Consumer Information Centre Jl.Buncit Raya Kav. 99-100 12510 Jakarta Phone: (021)-794 0040 / 798 4255 ext: 1612 Fax : (021)-794 7511 / 794 7539 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (7 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers KOREA Philips Korea Ltd. Philips House C.P.O. box 3680 260-199, Itaewon-Dong. Yongsan-Ku, Seoul 140-202 Phone:080-600-6600 (Local toll free) Fax : (02)-709-1245 MALAYSIA Philips Malaysia Sdn. Berhad Service Dept. No.51,sect.13 Jalan University. 46200 Petaling Jaya, Selagor. P.O.box 12163 50768 Kuala Lumpur. Phone: (03)-7950 5501/02 Fax : (03)-7954 8504 PAKISTAN KARACHI Philips Electrical Ind. of Pakistan Consumer Information Centre F-54, S.I.T.E, P.O.Box 7101 75730 KARACHI Philips Consumer Service Centre 168-F, Adamjee Road Rawalpindi Cantt Phone: (021)-7731927 Fax : (021)-7721167 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (8 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers PHILIPPINES Philips Electronics and Lighting Inc. 106 Valero St., Salcedo Village Makati, Metro Manilla. Phone: (02)-888 05 72 Domestic toll free: 1-800-10-PHILIPS or 1-800-10-744 5477 Fax : (02)-888 05 71 SINGAPORE Philips Singapore Private Ltd. Consumer Service Dept. Lorong 1,Toa Payoh., P.O. box 340 Singapore 1231 Phone: 6882 3999 Fax : 6250 8037 TAIWAN Philips Taiwan Ltd. Consumer Information Centre 13F, No. 3-1 Yuan Qu St., Nan Gang Dist., Taipei 115, Taiwan Phone: 0800-231-099 Fax : (02)-3789-2641 THAILAND Philips Electronics (Thailand) Ltd. Philips Service Centre 209/2 Sanpavut Road, Bangna, Bangkok 10260 Phone : (02)-652 8652 Fax : (02)-614 3531 Africa file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (9 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers MOROCCO Philips Electronique Maroc 304,BD Mohamed V Casablanca Phone: (02)-302992 Fax : (02)-303446 SOUTH AFRICA South African Philips. S.V. Div. 195 Main R.D. Martindale., Johannesburg P.O.box 58088 Newville 2114 Phone: +27 11 471 5000 Fax : +27 11 471 5020 Middle East DUBAI Philips Middle East B.V. Consumer Information Centre P.O.Box 7785 DUBAI Phone: (04)-335 3666 Fax : (04)-335 3999 EGYPT Philips Egypt Consumer Information Centre 10, Abdel Rahman El Rafei Mohandessin - Cairo, P.O.Box 242 DOKKI Phone: (02)-3313993 Fax : (02)-3492142 file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (10 of 11)2004/7/9 下午 12:03:28 Consumer Information Centers file:///D|/My%20documents/dfu/J/china/warranty/WARCIC.HTM (11 of 11)2004/7/9 下午 12:03:28
