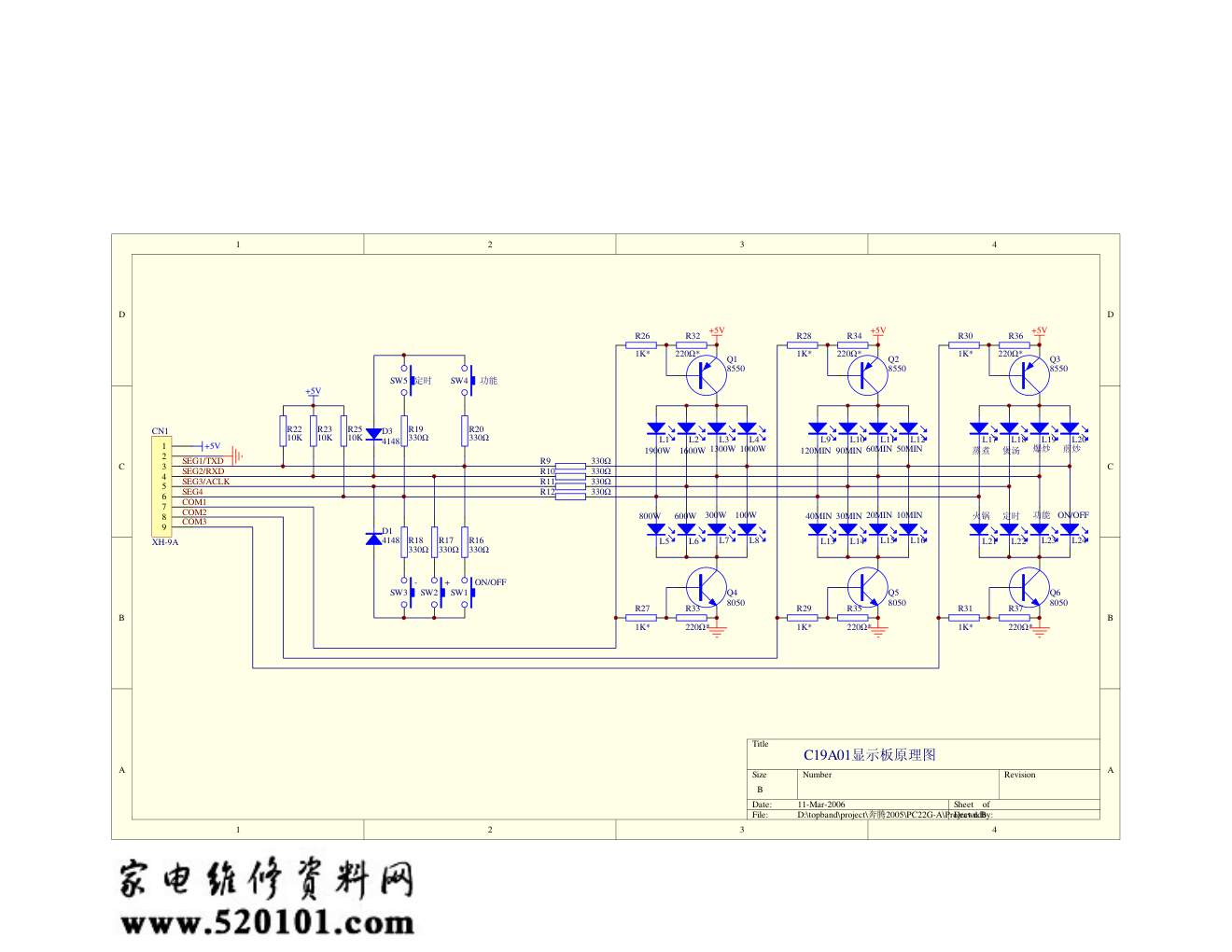

苏泊尔电磁炉显示板C19A01-A-DISP_V00（拓邦板）电路图
1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size B Date: 11-Mar-2006 Sheet of File: D:\topband\project\ 2005\PC22G-A\Project.ddb 奔腾 Drawn By: +5V R27 1K* Q4 8050 L3 1300W L1 1900W L2 1600W R33 220Ω* R23 10K R25 10K D1 4148 D3 4148 SW1 ON/OFF SW2 + SW4 功能 SW3 - SW5 定时 R9 330Ω R10 330Ω R11 330Ω R12 330Ω L4 1000W L7 300W L5 800W L6 600W L8 100W L19 爆炒 L17 蒸煮 L18 煲汤 L20 煎炒 L23 功能 L21 火锅 L22 定时 L24 ON/OFF Q1 8550 Q6 8050 Q3 8550 R31 1K* R37 220Ω* R26 1K* R32 220Ω* R30 1K* R36 220Ω* +5V +5V R18 330Ω R17 330Ω R16 330Ω R19 330Ω R20 330Ω R22 10K L11 60MIN L9 120MIN L10 90MIN L12 50MIN L15 20MIN L13 40MIN L14 30MIN L16 10MIN Q5 8050 Q2 8550 R29 1K* R35 220Ω* R28 1K* R34 220Ω* +5V C19A01显示板原理图 SEG2/RXD SEG1/TXD SEG3/ACLK COM2 COM1 +5V 1 2 3 4 5 6 7 8 9 CN1 XH-9A SEG4 COM3
