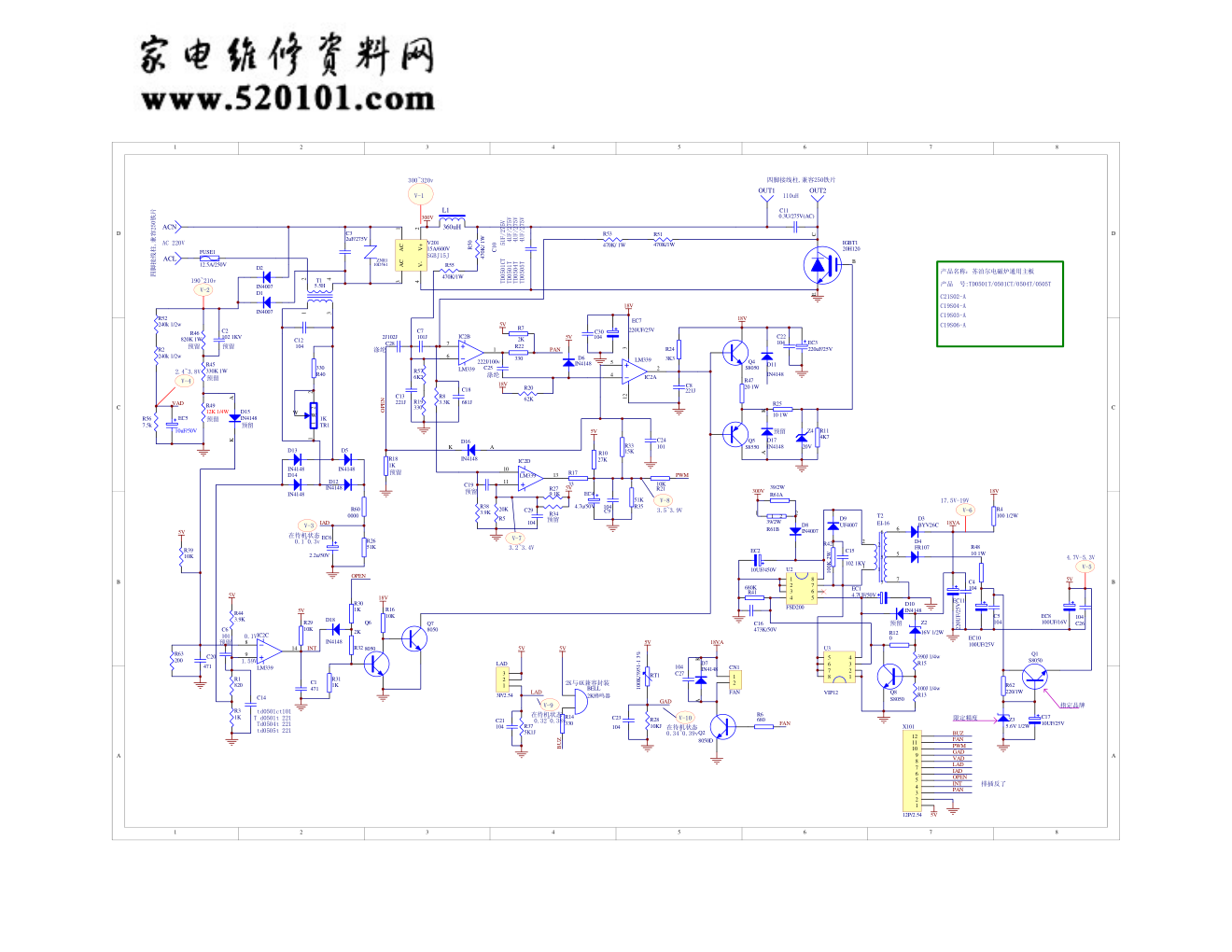

苏泊尔电磁炉T0501CT主板电路图
1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A AC 1 V+ 2 AC 3 V- 4 V201 15A/600V C3 2uF/275V C10 C11 0.3U/275V(AC) R50 470K/ 1W R53 470K/ 1W R10 27K R24 3K3 Q4 S8050 Q5 S8550 R51 470K/1W R35 51K R21 10K EC4 4.7u/50V R26 51K R39 10K R33 15K EC6 2.2u/50V A K D7 IN4148 1 2 CN1 FAN R14 330 R19 330 C13 221J C8 221J 1 2 3 4 T1 5.5H D5 IN4148 D12 IN4148 D14 IN4148 D13 IN4148 R3 1K R40 330 C12 104 D1 IN4007 D2 IN4007 FUSE1 12.5A/250V ZNR1 10D561 1 1 W W 2 2 TR1 1K L1 360uH ACN ACL OUT2 OUT1 B C E IGBT1 20H120 11 10 13 IC2D LM339 9 8 14 IC2C LM339 7 6 1 IC2B LM339 5 4 2 3 12 IC2A LM339 D11 IN4148 D6 IN4148 C7 101J Q2 8050D VAD IAD SGBJ15J C9 104 Z4 20V R11 4K7 R25 10 1W EC3 220uF/25V R52 240k 1/2w EC5 10uF/50V 1 8 2 3 6 4 5 7 U2 FSD200 5V 18V 18VA R56 7.5k R57 6K2 R55 470K/1W 300V D8 IN4007 R61A 39/2W EC2 10UF/450V 1 1 2 2 7 7 5 5 6 6 T2 EI-16 R42 100K 2W C15 102 1KV D9 UF4007 1 8 2 3 6 4 5 7 U3 VIP12 R41 680K C16 473K/50V EC1 4.7UF/50V D3 BYV26C R4 100 1/2W EC11 220UF/25V C4 104 18V D4 FR107 R48 10 1W EC10 100UF/25V C5 104 EC8 100UF/16V 5V Q8 S8050 R15 390J 1/4w R13 100J 1/4w R12 0 Z2 16V 1/2W D10 IN4148 预留 300V R2 240k 1/2w R46 820K 1W C2 102 1KV R45 330K 1W R49 12K 1/4W R18 1K C20 471 R44 3.9K A K D16 IN4148 R1 820 5V C24 101 C1 471 R29 10K 5V INT R30 1K R32 2K R31 1K D18 IN4148 OPEN Q6 8050 Q7 8050 C22 104 R16 10K 18V R47 20 1W R17 33 PWM R20 62K 18V R8 3.3K C25 222J/100v R22 330 R7 2K 5V PAN C19 R38 3.9K R27 9.1K R5 20K 5V R37 5K1J C21 104 5V LAD R28 10KJ C23 104 5V GAD BELL 2K蜂鸣器 5V BUZ R6 680 FAN 5V 1 2 3 4 5 6 7 8 9 10 11 12 X101 12P/2.54 BUZ FAN PWM GAD VAD LAD IAD OPEN INT PAN 四脚接线柱,兼容250铁片 AC 220V 1 2 3 LAD 3P/2.54 110uH RT1 100K/3951-1 3% 四脚接线柱,兼容250铁片 18VA C26 104 C14 C27 104 C28 2J102J OPEN 产品名称：苏泊尔电磁炉通用主板 产品�号:TD0501T/0501CT/0504T/0505T R60 0000 V-1 V-5 V-2 V-4 V-6 V-7 17.5V-19V 4.7V-5.3V 1 1 2 2 R61B 39/2W 5V Q1 S8050 R62 220/1W C17 10UF/25V Z3 5.6V 1/2W A K D15 IN4148 R63 200 C6 101 C18 681J C29 104 5V A K D17 IN4148 R34 18V EC7 220UF/25V C30 104 预留 预留 预留 预留 预留 预留 预留 2K与4K兼容封装 指定品牌 限定精度 C21S02-A C19S04-A C19S03-A C19S06-A 涤纶 涤纶 排插反了 预留 预留 预留 TD0501CT 5UF/275V TD0501T 4UF/275V TD0504T 4UF/275V TD0505T 4UF/275V 1.59V 0.1V 300~320v 190~210v V-3 0.1~0.3v 在待机状态 2.4~3.8V 3.2~3.4V V-8 3.5~3.9V V-9 0.32~0.38v 在待机状态 V-10 0.34~0.39v 在待机状态 td0501ct101 T d0501t 221 Td0504t 221 td0505t 221
