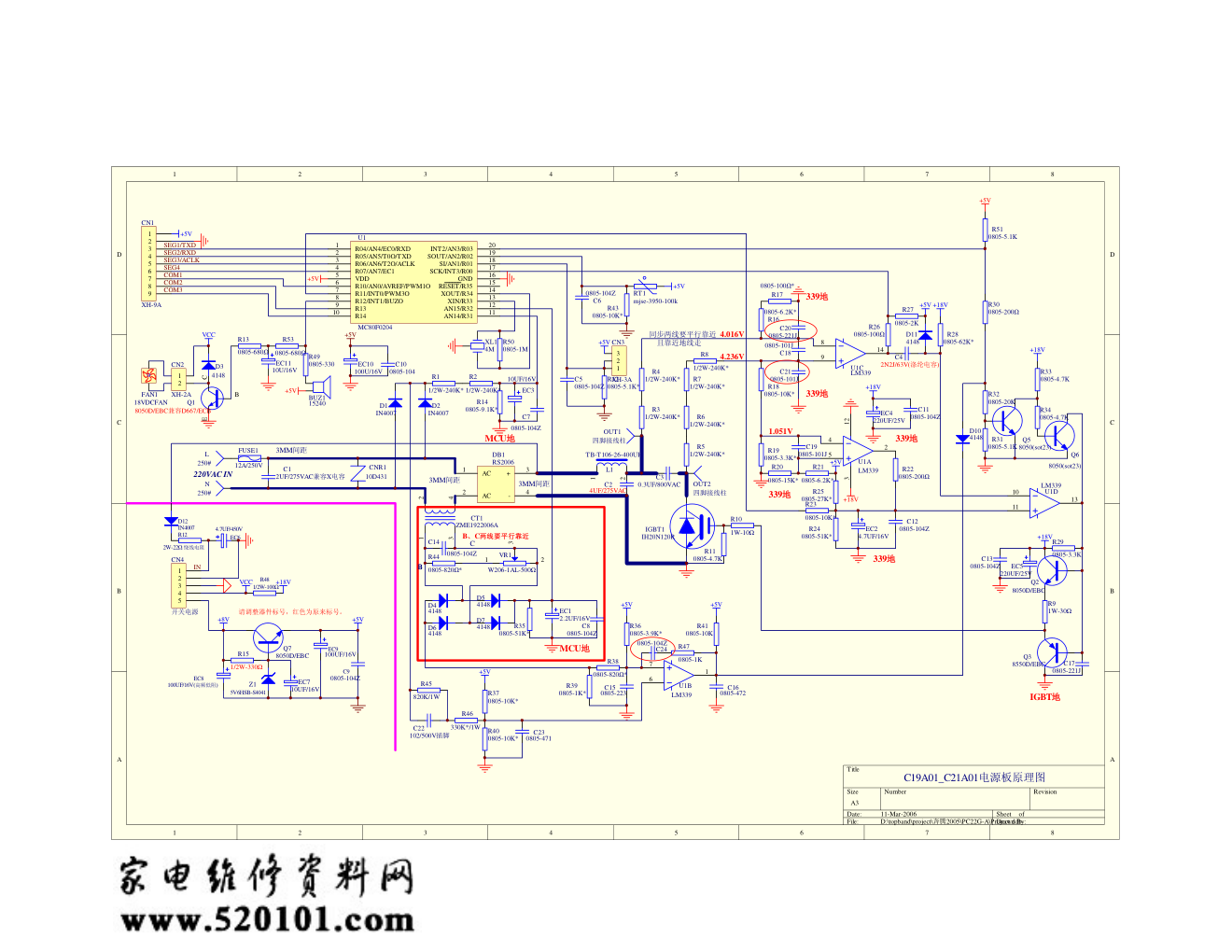

苏泊尔电磁炉C19A01 C21A01 A-POWER_V00（拓邦板）电路图

1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 11-Mar-2006 Sheet of File: D:\topband\project\ 2005\PC22G-A\Project.ddb 奔腾 Drawn By: C20 0805-221J RT1 mjse-3950-100k +5V FAN1 18VDCFAN C E B Q1 8050D/EBC D667/ECB 兼容 D3 4148 1 2 CN2 XH-2A 1 2 3 CN3 XH-3A +5V +18V C13 0805-104Z C21 0805-101J 7 6 1 U1B LM339 5 4 2 3 12 U1A LM339 9 8 14 U1C LM339 R16 0805-6.2K* C18 0805-101J C12 0805-104Z C4 2N2J/63V( ) 涤纶电容 R22 0805-200Ω R21 0805-6.2K* EC4 220UF/25V R25 0805-27K* R14 0805-9.1K* EC2 4.7UF/16V +5V R27 0805-2K C17 0805-221J R20 0805-15K* EC5 220UF/25V EC3 10UF/16V R19 0805-3.3K* C19 0805-101J R24 0805-51K* +18V R28 0805-62K* R29 0805-3.3K +18V Q2 8050D/EBC Q3 8550D/EBC R10 1W-10Ω C11 0805-104Z R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D431 AC 1 AC 2 + 3 - 4 DB1 RS2006 2 1 L1 TB-T106-26-400UH C2 4UF/275VAC 1 2 3 4 CT1 ZME1922006A 220VAC IN R4 1/2W-240K* C3 0.3UF/800VAC C1 2UF/275VAC X 兼容 电容 R11 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 +18V D1 IN4007 D2 IN4007 R1 1/2W-240K* R3 1/2W-240K* IGBT1 IH20N120R R13 0805-680Ω R18 0805-10K* SEG2/RXD SEG1/TXD SEG3/ACLK COM2 COM1 R42 0805-5.1K* R43 0805-10K* R9 1W-30Ω D10 4148 Q5 8050(sot23) R30 0805-200Ω Q6 8050(sot23) R31 0805-5.1K R33 0805-4.7K +18V C16 0805-472 +5V R32 0805-20K 339地 3MM间距 3MM间距 3MM间距 同步两线要平行靠近 339地 339地 MCU地 339地 IGBT地 且靠近地线走 B C5 0805-104Z VCC C6 0805-104Z R6 1/2W-240K* R5 1/2W-240K* R8 1/2W-240K* R7 1/2W-240K* 339地 R41 0805-10K +5V 4.016V 4.236V 1.051V 11 10 13 U1D LM339 +5V R26 0805-100Ω R2 1/2W-240K* R17 0805-100Ω* 1 2 3 4 5 6 7 8 9 CN1 XH-9A BUZ1 15240 R49 0805-330 +5V R34 0805-4.7K R36 0805-3.9K* +5V C15 0805-223 R39 0805-1K* R38 0805-820Ω* D11 4148 C7 0805-104Z R50 0805-1M XL1 4M C10 0805-104 EC10 100U/16V +5V +5V R35 0805-51K* C14 0805-104Z R44 0805-820Ω* EC1 2.2UF/16V MCU地 B C 、 两线要平行靠近 B C 2 1 3 VR1 W206-1AL-500Ω D6 4148 D4 4148 D5 4148 D7 4148 C8 0805-104Z R47 0805-1K C24 0805-104Z R46 330K*/1W R45 820K/1W C22 102/500V插脚 R40 0805-10K* C23 0805-471 R37 0805-10K* +5V EC11 10U/16V R53 0805-680Ω SEG4 R12 2W-22Ω 绕线电阻 EC6 4.7UF/450V D12 IN4007 R48 1/2W-100Ω VCC +18V EC9 100UF/16V C9 0805-104Z +5V Q7 8050D/EBC R15 1/2W-330Ω EC7 10UF/16V Z1 5V6HSB-S4041 EC8 100UF/16V( ) 高频低阻 IN +8V 1 2 3 4 5 CN4 开关电源 请调整器件标号，红色为原来标号。 COM3 R04/AN4/EC0/RXD 1 R05/AN5/T0O/TXD 2 R06/AN6/T2O/ACLK 3 R07/AN7/EC1 4 VDD 5 R10/AN0/AVREF/PWM1O 6 R11/INT0/PWM3O 7 R12/INT1/BUZO 8 R13 9 R14 10 AN14/R31 11 AN15/R32 12 XIN/R33 13 XOUT/R34 14 RESET/R35 15 GND 16 SCK/INT3/R00 17 SI/AN1/R01 18 SOUT/AN2/R02 19 INT2/AN3/R03 20 U1 MC80F0204 R51 0805-5.1K +5V C19A01_C21A01电源板原理图
