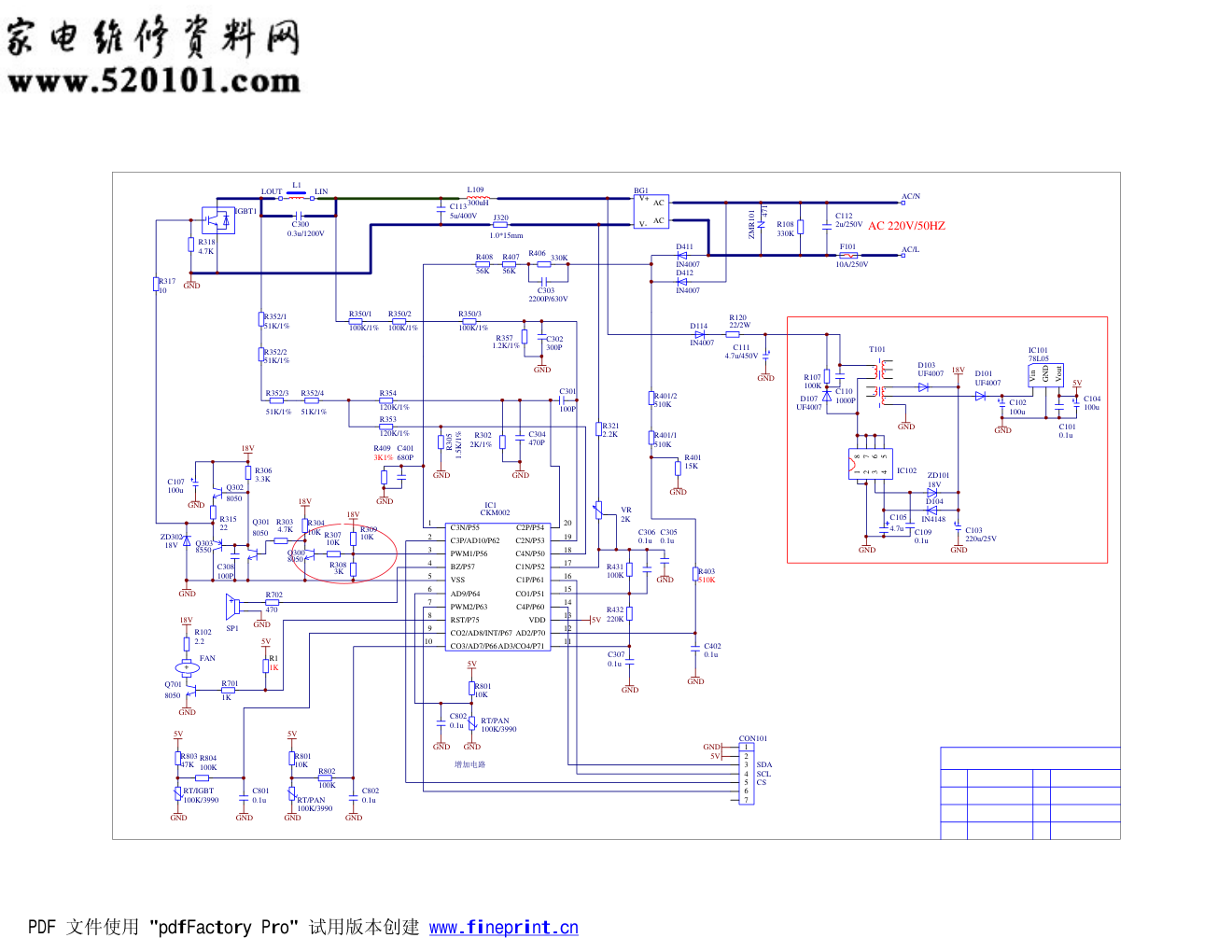

苏泊尔C21S09电磁炉电路图
AC 220V/50HZ ZMR101 471 C112 2u/250V R108 330K L109 300uH F101 10A/250V R350/3 100K/1% R350/2 100K/1% R352/2 51K/1% Q701 8050 + FAN GND 5V 5V R801 10K R803 47K R352/3 51K/1% Q302 8050 Q303 8550 R315 22 18V R353 120K/1% R357 1.2K/1% C300 0.3u/1200V R318 4.7K ZD302 18V R317 10 D411 IN4007 GND R701 1K 5V D412 IN4007 C113 5u/400V GND J320 1.0*15mm VR 2K C111 4.7u/450V GND D114 IN4007 R401 15K R350/1 100K/1% C301 100P R321 2.2K C304 470P GND LOUT LIN AC/N AC/L C302 300P RT/IGBT 100K/3990 RT/PAN 100K/3990 GND GND IGBT1 GND GND R120 22/2W C107 100u GND Q301 8050 R407 56K R408 56K GND R409 3K1% R406 330K C303 2200P/630V 5V C305 0.1u GND SP1 R702 470 V+ AC AC V- BG1 18V R102 2.2 R306 3.3K R1 1K 5V GND C402 0.1u C306 0.1u 1 2 3 4 5 6 7 CON101 18V C307 0.1u C308 100P SDA SCL CS R432 220K R431 100K R804 100K R802 100K C801 0.1u GND C802 0.1u GND C401 680P R302 2K/1% R352/1 51K/1% R354 120K/1% GND R305 1.5K/1% GND L1 R352/4 51K/1% 5V C103 220u/25V GND 18V Vin GND Vout IC101 78L05 GND 5 6 7 8 4 3 2 1 IC102 D107 UF4007 C110 1000P R107 100K D103 UF4007 D104 IN4148 C105 4.7u GND ZD101 18V C109 0.1u GND C104 100u C101 0.1u D101 UF4007 C102 100u T101 C3N/P55 1 C3P/AD10/P62 2 PWM1/P56 3 BZ/P57 4 VSS 5 AD9/P64 6 PWM2/P63 7 RST/P75 8 CO2/AD8/INT/P67 9 CO3/AD7/P66 10 AD3/CO4/P71 11 AD2/P70 12 VDD 13 C4P/P60 14 CO1/P51 15 C1P/P61 16 C1N/P52 17 C4N/P50 18 C2N/P53 19 C2P/P54 20 IC1 CKM002 5V R801 10K RT/PAN 100K/3990 GND C802 0.1u GND R401/1 510K R401/2 510K GND R403 510K 增加电路 R308 3K R303 4.7K Q300 8050 R307 10K R304 10K 18V R309 10K GND PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
