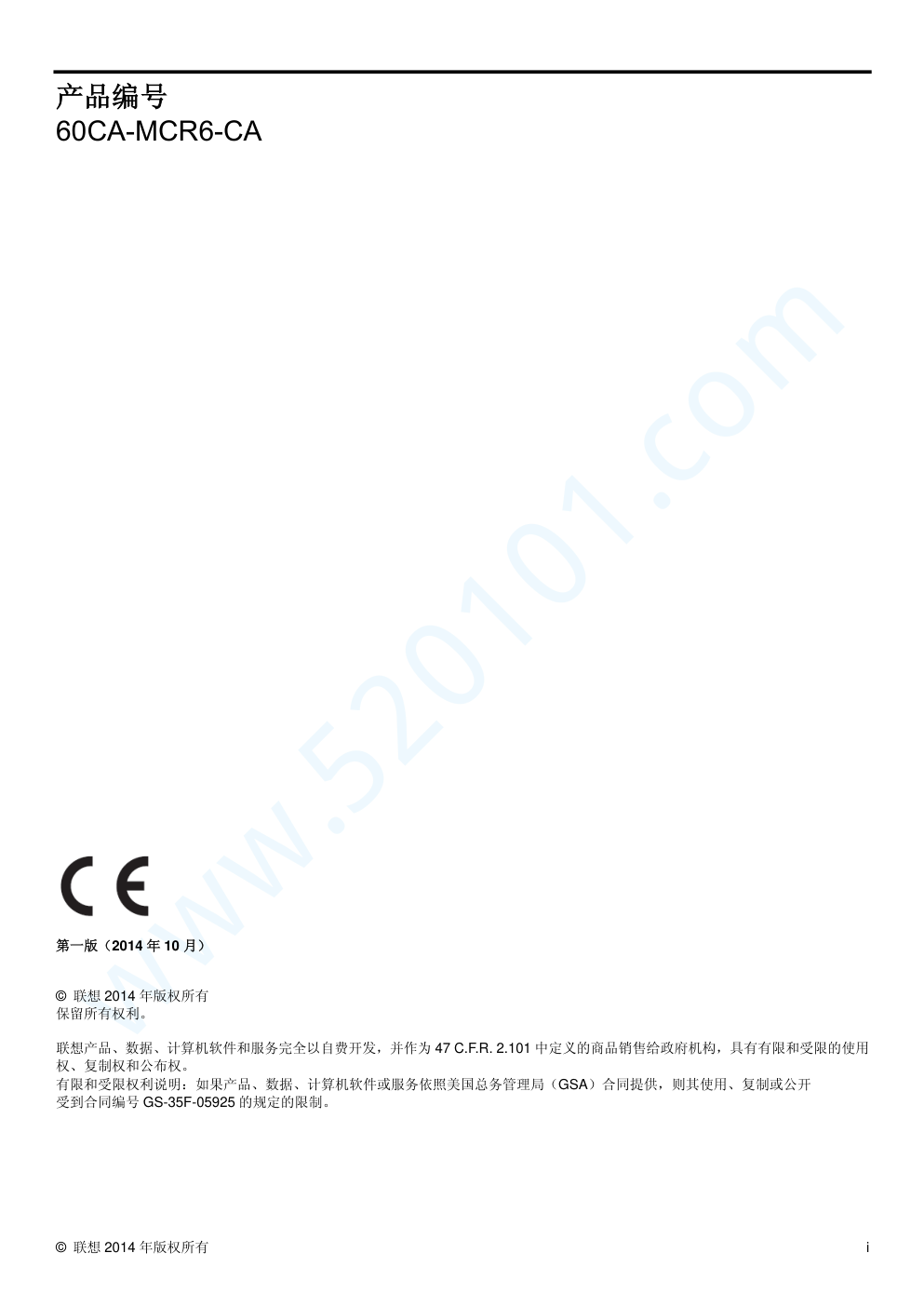

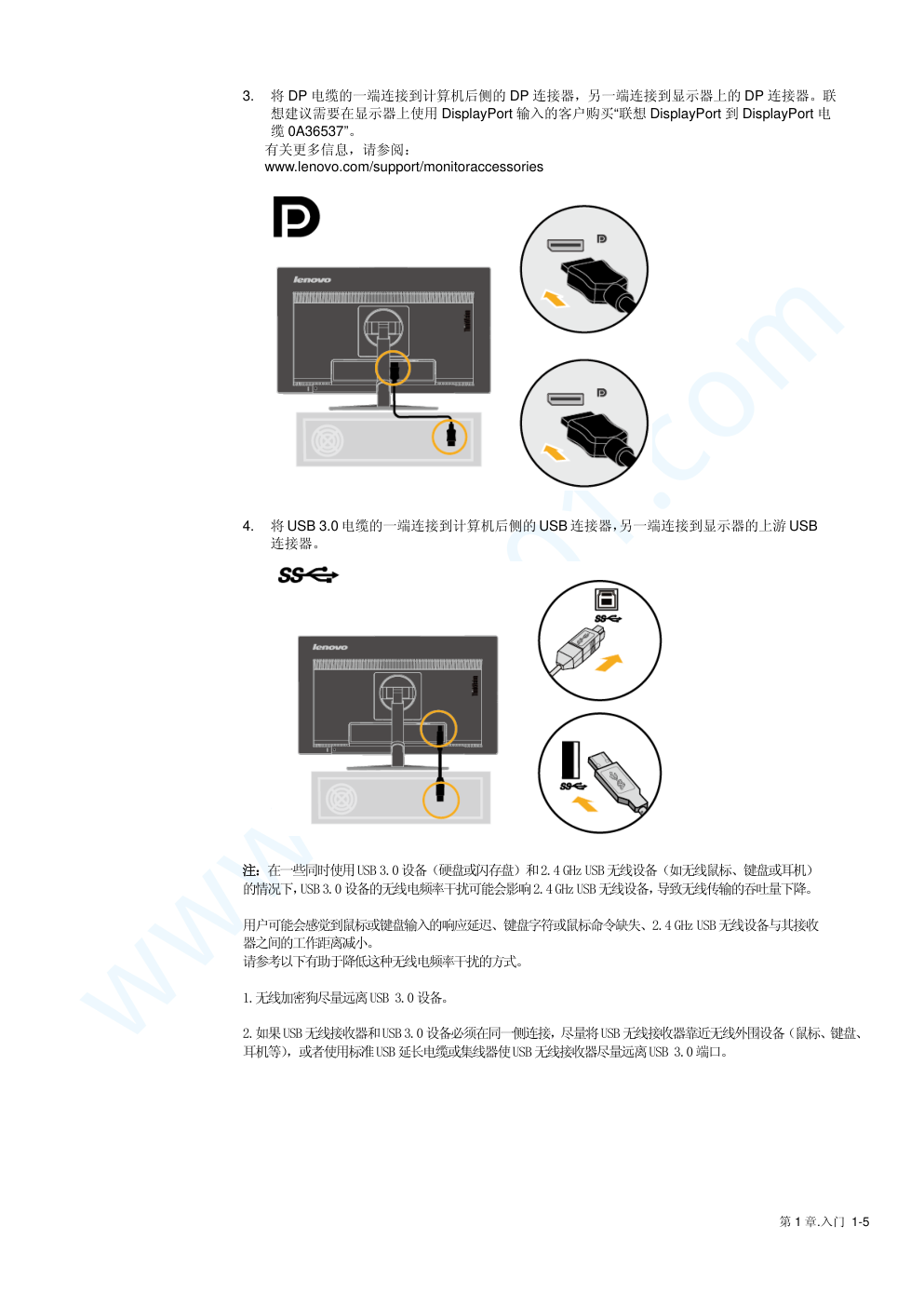

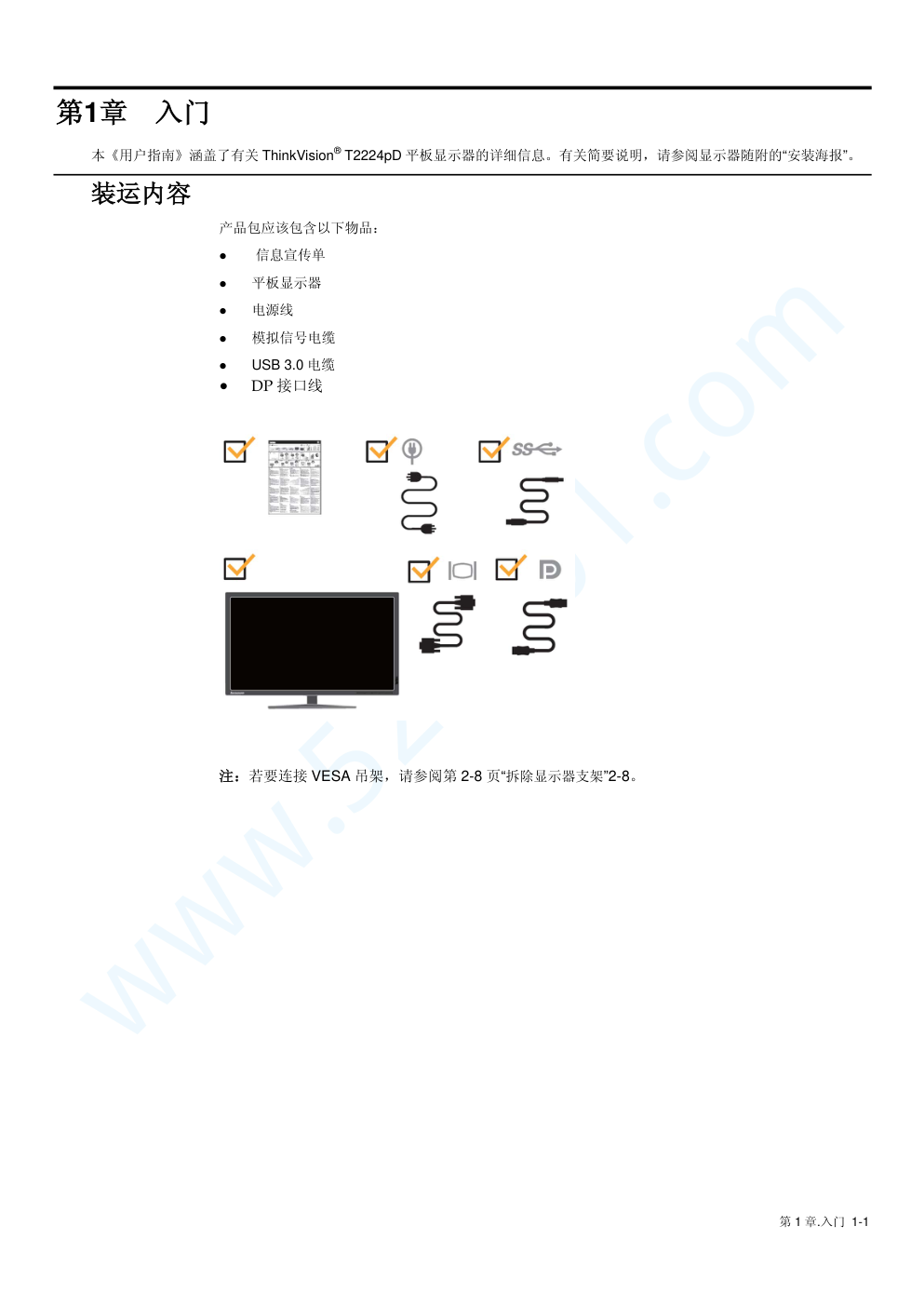

www.520101.com T2224pD 平板显示器 用户指南 www.520101.com 产品编号 60CA-MCR6-CA 第一版（2014 年 10 月） © 联想 2014 年版权所有 保留所有权利。 联想产品、数据、计算机软件和服务完全以自费开发，并作为 47 C.F.R. 2.101 中定义的商品销售给政府机构，具有有限和受限的使用 权、复制权和公布权。 有限和受限权利说明：如果产品、数据、计算机软件或服务依照美国总务管理局（GSA）合同提供，则其使用、复制或公开 受到合同编号 GS-35F-05925 的规定的限制。 © 联想 2014 年版权所有 i www.520101.com 目录 产品编号 ............................................................................................................................................................................. i 目录 ................................................................................................................................................................................... ii 安全信息 ........................................................................................................................................................................... iii 安全和维护指南 ................................................................................................................................................................ iv 第 1 章 入门 ............................................................................................................................................................... 1-1 装运内容 ............................................................................................................................................................. 1-1 产品概述 ............................................................................................................................................................. 1-2 调整类型 ............................................................................................................................................................. 1-2 用户控件 ............................................................................................................................................................. 1-3 电缆锁槽 ............................................................................................................................................................. 1-3 安装显示器 .......................................................................................................................................................... 1-4 连接和开启显示器 ............................................................................................................................................... 1-4 注册产品 ............................................................................................................................................................. 1-7 第 2 章 调整和使用显示器 ......................................................................................................................................... 2-1 舒适和易使用性................................................................................................................................................... 2-1 安排您的工作区................................................................................................................................................... 2-1 良好工作习惯的快速技巧 .................................................................................................................................... 2-2 易使用性信息 ...................................................................................................................................................... 2-2 调整显示器图像................................................................................................................................................... 2-3 使用直接操作控件 ............................................................................................................................................... 2-3 使用屏幕显示（OSD）控件 ................................................................................................................................ 2-3 选择支持的显示模式 ........................................................................................................................................... 2-6 图像旋转 ............................................................................................................................................................. 2-6 音频描述 ............................................................................................................................................................. 2-7 了解电源管理 ...................................................................................................................................................... 2-7 保养显示器 .......................................................................................................................................................... 2-7 拆除显示器支架................................................................................................................................................... 2-8 壁式安装（可选） ............................................................................................................................................... 2-8 第 3 章 参考信息 ........................................................................................................................................................ 3-1 显示器规格 .......................................................................................................................................................... 3-1 故障诊断 ............................................................................................................................................................. 3-2 手动图像设置 ...................................................................................................................................................... 3-3 手动安装显示器驱动程序 .................................................................................................................................... 3-4 维修信息 ............................................................................................................................................................. 3-7 附录 A. 服务与支持 ................................................................................................................................................... A-1 注册产品 ............................................................................................................................................................ A-1 在线技术支持 ..................................................................................................................................................... A-1 电话技术支持 ..................................................................................................................................................... A-1 全球电话列表 ..................................................................................................................................................... A-1 附录 B. 声明 .............................................................................................................................................................. B- 商标 .................................................................................................................................................................... B- 有毒有害物质或元素 .......................................................................................................................................... B- 能效等级 ............................................................................................................................................................ B- 《废弃电器电子产品回收处理管理条例》提示性说明 ........................................................................................ B- 中国环境标志产品认证提示性说明 ..................................................................................................................... B- ii © 联想 2014 年版权所有 1 1 3 3 2 2 www.520101.com 安全信息 一般安全指南 有关使用计算机的安全提示，请参阅： http://www.lenovo.com/safety 安装本产品前，请仔细阅读安全信息。 © 联想 2014 年版权所有 iii www.520101.com 安全和维护指南 重要安全信息 电源线是显示器专用的电源线。不要使用不同的电源线，只能使用与该显示器匹配的电源和连接。 警告：务必将显示器、计算机和其他设备连接到接地（通地）的电源插座上。为了降低设备触电或破坏的风险，请勿破 坏电源线的接地特性。接地插头是重要的安全特性。 警告：为了您的安全，请确定电源线插入的接地电源插头便于使用，并尽可能靠近设备。若要断开设备电源，请 紧紧抓住插头，将电源线从电源插座上拔出。切勿拉扯电源线。 小心：为了保护您的显示器以及计算机，请将计算机和其外围设备（如显示器、打印机或扫描仪）的所有电源线 接入到电涌保护设备上，如具有电涌保护功能的电源板，或不间断电源（UPS）。并非所有的电源板都具有电涌保 护功能；使用的电源板必须明确标明具有此特性。若使用能提供损坏更换政策的厂商生产的电源板，则在电涌保 护出现故障时，可以更换您的设备。 小心：此设备须使用经过验证的电源线。应考虑相关的国内安装和/或设备规定。根据 IEC 60227（H05VV-F 3G 0.75mm² 或 H05VVH2-F2 3G 0.75mm²）标准，应使用比普通聚氯乙烯软线更轻的并经过验证的电源线。可选择合成橡胶制成的 软线。 安全预防措施  仅使用显示器标签/支撑板上指定的，并与此显示器匹配的电源和连接线。  确保连接至插座的产品的电流额定值未超过插座的电流额定值，连接至电源线的产品的总电流额定值未超过电 源线的额定值。查看电源标签，确定每个设备的电流额定值（安培或安）。  将显示器安装在距离最近的电源插座上。在切断显示器电源时，应紧抓电源插头并将其从插座上拔下。切勿拉 拽电源线，来断开显示器的电源。  请勿在电源线上放置任何物品。请勿踩踏电源线。  使用 VESA 吊架应用时，交流电源插座必须朝下。请勿朝向任何其他位置。 维护指南 为了提高显示器的性能并延长其使用寿命：  请勿自行打开显示器机壳，并对显示器进行维修。如果您的显示器不能正常运行，或跌落或受损，请联系联想 授权经销商、销售商、或服务提供商。  仅调节操作说明书中描述的控件。  请在显示器闲置时将其关闭。通过使用屏幕保护程序，或闲置时关闭显示器，可大幅延长显示器的使用寿命。  确保显示器位于通风良好、远离强光、热源或湿气的区域。  机壳上的缝隙和开口用于通风。请勿堵塞或遮挡这些开口。切勿将任何物品插入机壳缝隙或其他开口。  清洁前，应首先拔下电源插座处的显示器插头。请勿使用液体清洁剂或气雾清洁剂。  请勿使显示器跌落，或将其放置在不稳定的表面。  拆卸显示器底座时，必须将显示器面朝下放置在柔软区域，以防划伤、污损或损坏。 清洁显示器 显示器是高质量的光学设备，在清洁时需要特殊处理。若要清洁显示器，请遵循以下步骤： 1. 关闭计算机和显示器。 2. 清洁前，首先拔下电源插座处的显示器插头。 小心：请勿使用苯、稀释剂、氨水或任何挥发性物质清洁显示器屏幕或机壳。 这些化学物质可能会损坏显示器。请勿使用液体或气雾清洁剂。切勿用水清洁液晶屏幕。 3. 使用干净、柔软的干布擦拭屏幕。如果屏幕需要进一步的清洁，可使用抗静电的屏幕清洁剂。 4. 擦掉显示器外壳上的灰尘。使用湿布清洁机壳。如果机壳需要进一步的清洁，可使用浸有异丙醇的湿布进行清洁。 5. 插上显示器的电源插头。 6. 打开显示器和计算机。 iv © 联想 2014 年版权所有 www.520101.com 第1章 入门 本《用户指南》涵盖了有关 ThinkVision® T2224pD 平板显示器的详细信息。有关简要说明，请参阅显示器随附的“安装海报”。 装运内容 产品包应该包含以下物品：  信息宣传单  平板显示器  电源线  模拟信号电缆  USB 3.0 电缆 注：若要连接 VESA 吊架，请参阅第 2-8 页“拆除显示器支架”2-8。 第 1 章.入门 1-1 � 接口线 DP www.520101.com 产品概述 本节将提供调整显示器位置、设置用户控件和使用电缆锁槽等相关信息。 调整类型 倾斜 请参考以下倾斜范围的实例图解。 旋转 使用内置底座可以倾斜并旋转显示器，以调整到最舒适的视角。 高度调整 按住显示器顶部，即可调整显示器的高度。 1-2 T2224pD 平板显示器用户指南 www.520101.com 显示器枢轴旋转 - 旋转显示器前，将高度调至顶部位置。 - 顺时针旋转，直到显示器停在 90°位置处。 用户控件 显示器前方配有可用于调节显示的控件。 有关如何使用这些控件的相关信息，请参考第 2-3 页“调节显示器图像”。Adjusting your monitor image2-3 电缆锁槽 显示器后方配有电缆锁槽。请按照电缆锁随附的操作说明进行连接。 第 1 章.入门 1-3 www.520101.com 安装显示器 本节将提供如何安装显示器的信息。 连接和开启显示器 注：请确保在执行此操作前，阅读宣传单中的安全信息。 1. 断开计算机和所有附带设备的电源，并拔下计算机的电源线。 2. 将模拟信号电缆的一端连接至显示器的 D-SUB，另一端连接至计算机的后方。 1-4 T2224pD 平板显示器用户指南 www.520101.com 3. 将 DP 电缆的一端连接到计算机后侧的 DP 连接器，另一端连接到显示器上的 DP 连接器。联 想建议需要在显示器上使用 DisplayPort 输入的客户购买“联想 DisplayPort 到 DisplayPort 电 缆 0A36537”。 有关更多信息，请参阅： www.lenovo.com/support/monitoraccessories 4. 将 USB 3.0 电缆的一端连接到计算机后侧的 USB 连接器，另一端连接到显示器的上游 USB 连接器。 注：在一些同时使用USB 3.0 设备（硬盘或闪存盘）和2.4 GHz USB 无线设备（如无线鼠标、键盘或耳机） 的情况下，USB 3.0 设备的无线电频率干扰可能会影响2.4 GHz USB 无线设备，导致无线传输的吞吐量下降。 用户可能会感觉到鼠标或键盘输入的响应延迟、键盘字符或鼠标命令缺失、2.4 GHz USB 无线设备与其接收 器之间的工作距离减小。 请参考以下有助于降低这种无线电频率干扰的方式。 1.无线加密狗尽量远离USB 3.0 设备。 2.如果USB 无线接收器和USB 3.0 设备必须在同一侧连接，尽量将USB 无线接收器靠近无线外围设备（鼠标、键盘、 耳机等），或者使用标准USB 延长电缆或集线器使USB 无线接收器尽量远离USB 3.0 端口。 第 1 章.入门 1-5 www.520101.com 5. 将 HDMI 电缆的一端连接到计算机后侧的 HDMI 连接器，另一端连接到显示器上的 HDMI 连接器。联想建议需要在显示器上使用 HDMI 输入的客户购买“联想 HDMI 到 HDMI 电缆 OB47070”。 有关更多信息，请参阅： www.lenovo.com/support/monitoraccessories 6. 将显示器电源线和计算机电源线插入接地的插座上。 注：此设备须使用经过验证的电源线。应考虑相关的国内安装和/或设备规定。根据 IEC 60227 （H05VV-F 3G 0.75mm²或 H05VVH2-F2 3G 0.75mm²）标准，应使用比普通聚氯乙烯软线更轻的 并经过验证的电源线。应使用符合 IEC 60245（H05RR-F 3G 0.75mm²）标准并由合成橡胶制成的 软线。 7. 旋转显示器顶部呈纵向视图。 1-6 T2224pD 平板显示器用户指南 www.520101.com 8. 组装线路整理器，如下图所示。 9. 接通显示器和计算机电源。 10. 若要安装显示器驱动程序，必须从联想网站 （http://support.lenovo.com/us/en/documents/T2224pD）下载并遵循第 3-4 页的说明。 注册产品 感谢您购买本 Lenovo®产品。请花几分钟注册您的产品，并向我们提供相关信息，以便联想在未来 能为您提供更好的服务。您的反馈对于我们开发产品和服务，以及在开发更好的与您沟通的方式上 非常有帮助，这对您也很重要。请在以下网站上注册您的产品： http://www.lenovo.com/register 联想将向您发送信息并更新您的注册产品，除非您在网站的调查问卷上已经注明不想接收任何信息。 第 1 章.入门 1-7 www.520101.com 第2章 调整和使用显示器 本节将提供调整和使用显示器的相关信息。 舒适和易使用性 良好的人体工程学实践对于您从个人计算机获得最大收益以及避免不适非常重要。安排 工作场所和您使用的设备以适应您的个别需要以及从事的工作性质。另外，形成良好的 工作习惯可以确保在使用计算机时充分发挥计算机的性能同时也使您感到十分舒适。 安排您的工作区 使用适当高度的工作面以及可用的工作区以确保您工作舒适。 组织您的工作区以与您使用材料和设备的方式匹配。保持您的工作区及常用材料干净且 整洁，并将经常使用的物品（例如，计算机鼠标或电话）摆放整齐且确保使用时易于拿 取。 设备布局和设置对于您工作时的姿势也起到非常重要的作用。以下主题描述了如何优化 设备设置以达到和保持良好的工作状态。 定位和查看显示器 定位和调整计算机显示器以达到舒适的视角需要考虑以下几项：  视距：显示器的最佳视距范围大约是从 510 毫米到 760 毫米（20 英寸到 30 英寸）， 可因环境光和一天中时间的不同而有所不同。您可以通过重新调整显示器的位置或者改 变身体的姿势或椅子的位置来达到不同的视距。请采用使您感觉最舒适的视距。  显示器高度：调整显示器的位置使您的头部和颈部处于舒适和适中（垂直或直立） 的位置。如果您的显示器无法进行高度调整，则可能需要在显示器底座下放置几本书或 其他坚固物体，以达到所需的高度。一般原则是：调整显示器的位置，使屏幕顶部处于 或略低于您舒适就座时的视线高度。然而，务必优化您的显示器高度，以使眼睛和显示 器中心的距离适合您的可视距离习惯，同时确保您在眼部肌肉处于放松状态时可舒适地 观看屏幕。  倾斜：调整显示器的倾斜角度，以优化屏幕内容的外观并适应您头部和颈部的习惯 姿势。  一般位置：调整显示器的位置，以避免来自头顶灯光或附近窗户的炫光或屏幕反射。 以下是有关显示器舒适视角的一些其他技巧：  根据您从事的工作类型选取足够的亮度。  使用显示器亮度、对比度和图像调整控件（如配备）优化屏幕上的图像，以适合您 的视觉习惯。  保持显示器屏幕清洁，以便您可以将视线集中在屏幕的内容上。 任何集中和持续的视觉活动都会引起您的眼睛疲劳。务必定期将视线从显示器屏幕转移 到远处物体上，以放松您的眼部肌肉。如果您有关于眼部疲劳或视觉不适的问题，请咨 询视力护理专家以获得相应的建议。 2-1 T2224pD 平板显示器用户指南 www.520101.com 良好工作习惯的快速技巧 以下信息是帮助您在使用计算机时保持舒适和高效要考虑的一些重要因素的总结。  良好的状态始于设备设置：工作区的布局以及计算机设备的设置对于您在使用计算 机时的状态有着巨大影响。务必按照第 2-1 页的“安排您的工作区”中概括的技巧优化设 备的位置和方向，以便保持舒适和高效的状态。此外，务必利用计算机组件和办公设备 的调整能力，以使其最适应您现在的习惯以及随着时间而改变的习惯。  微小的姿势变化有助于避免不适：坐在计算机前工作的时间越长，注意工作时的姿 势就越重要。避免长时间处于一种姿势。定期变换姿势，以助于防止可能发生的任何不 适。充分利用办公家具或设备的调整功能，以适应您姿势的变换。  短时间、周期性的休息有助于确保使用计算机时的健康：由于使用计算机主要是一 种静态活动，所以工作期间短暂的休息尤为重要。使用计算机时，定期从您的工作区站 起来、伸展一下、走出去喝杯水或者适当休息片刻。工作期间的短暂休息能使您的身体 调整出更好的姿势，且有助于确保您在工作时保持舒适和高效。 易使用性信息 联想致力于为行动障碍人士提供更多信息和技术。利用辅助技术，用户可以通过针对他 们的不便最有效的方法来访问信息。您的操作系统中已提供了这些技术中的一部分；其 他技术可以通过供应商购买或者访问以下站点来获得： https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php 第 2 章.调整和使用显示器 2-2 www.520101.com 调整显示器图像 本节介绍用于调整显示器图像的用户控件功能。 使用直接操作控件 未显示屏幕显示（OSD）时，可使用直接操作控件。 表 2-1 直接操纵控件 图标 控件 描述 输入源切换 切换视频输入源。 优化 自动优化图像质量。 亮度调节 调整亮度值。 主菜单 打开主 OSD 菜单 使用屏幕显示（OSD）控件 通过屏幕显示（OSD）即可查看使用用户控件可调整的设置，如下图所示。 若要使用这些控件： 1. 按 打开主 OSD 菜单。 2. 使用 或 在图标之间移动。选择图标并按 访问该功能。如有子菜单，则可 使用 或 在各选项之间移动，然后按 选择该功能。使用 或 进 行调整。按 保存。 3. 按 从子菜单返回并退出 OSD。 4. 按住 保持 10 秒以锁定 OSD。这将防止无意中调整 OSD。按住 保持 10 秒以解锁 OSD，并允许调整 OSD。 5. 默认启用 DDC/CI。使用 OSD 退出键，按住 按钮保持 10 秒，以禁用/启用 DDC/CI 功 能。屏幕会显示“DDC/CI 禁用/DDC/CI 启用”字样。 2-3 T2224pD 平板显示器用户指南 www.520101.com 表.2-2 OSD 功能 主菜单上的 OSD 图 标 子菜单 描述 控制和调节 Brightness/Contrast（亮度/ 对比度） Brightness（亮度） 调节整体亮度 Brightness/Contrast（亮度/ 对比度） Contrast（对比度） 调节明暗区域的差别 Brightness/Contrast（亮度/ 对比度） DCR 启用动态对比率。 开启 关闭 Image Position（图像位置） Horizontal Position（水 平位置） Vertical Position（垂直 位置） 左右移动图像。 上下移动图像。 Image Setup（图像设置） Automatic（自动） Manual（手动） 自动优化图像。 手动优化图像。参见第 3-3 页“手 动图像设置”  时钟  相位 Image Properties （图像性质） Input Signal （输入信号） 模拟 DISPLAYPORT HDMI 选择模拟信号 选择 DP 信号 选择 HDMI 信号 Image Properties（图像性质） Color（颜色） 调节红色、绿色和蓝色的强度。 预设模式  中性  sRGB  微红  微蓝 自定义  红色：增加或降低图像中‘红 色’的饱和度。  绿色：增加或降低图像中‘绿 色’的饱和度。  蓝色：增加或降低图像中‘蓝 色’的饱和度。  保存：保存自定义颜色选择。 Image Properties（图像性质） Scaling（缩放）  全屏  原始 AR Image Properties（图像性质） Over Drive（超频） 响应时间增强  开启  关闭 第 2 章.调整和使用显示器 2-4 www.520101.com 表 2-2 OSD 功能 主菜单上的 OSD 图 标 子菜单 描述 Options（选项） Information（信息） 显示分辨率、刷新频率和产品详细信息。 注：该屏幕不允许更改设置。 本节列出了显示器所支持的语言。 Options（选项） Language（语言） 注：所选择的语言仅影响 OSD 的语言。对其他任何运行在计算机上的软 件语言没有作用。 Options（选项） Menu Position（菜单 位置） Default（默认） Custom（自定义） 菜单位置可调整菜单在屏幕上的位置。 将菜单位置恢复至默认设置。  水平：改变 OSD 的水平位置。  垂直：改变 OSD 的垂直位置。 Options（选项） Factory Default（出厂 默认）  取消  复位 恢复显示器的原始出厂设置。 易访问性参数的控制按钮和菜单设置。 Options（选项） Accessibility（易访问 性） 按钮重复速度： 选择 或 进行更改。  关闭  默认  缓慢 菜单超时：设置 OSD 在上一次按下按钮后将保持激活的时间长度。 Options（选项） DP Select（DP 选择） 选择 DP1.1 或 DP1.2：  DP1.1  DP1.2 DP 传输速度的控制按钮和菜单设置。 2-5 T2224pD 平板显示器用户指南 www.520101.com 选择支持的显示模式 显示器使用的显示模式受计算机控制。因此,请参阅您的计算机文档，了解有关如何更改显示模式的详细 信息。 显示模式变化时，图像的大小、位置和形状也可能改变。这种现象很正常，且可以使用自动图像设置和 图像控件来重新调整图像。 不同于 CRT 显示器（该显示器需要高刷新率以最小化闪烁），LCD 或平板技术本来就无闪烁。 注：如果您的系统之前使用过 CRT 显示器且当前配置为该显示器范围以外的显示模式，则您可能需要 暂时重新连接 CRT 显示器直至完成系统的重新配置；最好是原始分辨率显示模式，即 60 赫兹时的分 辨率为 1920x1080。 以下所示的显示模式已在出厂时优化。 表 2-3. 出厂设置显示模式 可寻址能力 刷新率 PAL VGA 50 Hz 640x350 70 Hz 640x480 60 Hz、72 Hz、75 Hz 700x570 50 Hz 720x400 70 Hz 800x600 56 Hz、60 Hz、72 Hz、 75 Hz 832x624 75 Hz 1024x768 60 Hz、70 Hz、75 Hz 1152x864 75 Hz 1280x1024 60 Hz、70 Hz、75 Hz 1366x768 60 Hz 1440x900 60 Hz、R60 Hz 1600x900 60 Hz、75 Hz 1680x1050 60 Hz、R60 Hz 1920x1080 60 Hz 图像旋转 旋转显示器之前，应设置计算机，以旋转图像。旋转图像可能需要专门的旋转软件，或者可能 会发现计算机已预先加载允许图像旋转的视频图形驱动程序。检查计算机的“图形属性”设置，查 看此项功能是否可用。尝试以下步骤，查看计算机是否可以使用图像旋转。 1. 右键单击桌面并单击“属性”。 2. 选择“设置”选项卡并单击“高级”。 3. 如使用 ATI，选择“旋转”选项卡并设置首选旋转。如使用 nVidia，单击 nVidia 选项卡，并在 左栏选择“NV 旋转”，然后选择首选旋转。如使用英特尔，选择“英特尔显卡”选项卡，单击“图 形属性”，选择“旋转”选项卡，然后设置首选旋转。 向计算机制造商核实是否可以从支持网站下载具有图像旋转的显卡驱动程序。 第 2 章.调整和使用显示器 2-6 www.520101.com 音频描述 如果操作系统（OS）是 XP，由于 XP 限制，将发生 2 种现象： A） USB 音频被 PC 视为扬声器电话，当插入 USB 电缆时，扬声器音量控制图标将消失。 B） 当首次插入 USB 电缆时，由于 PC 并未自动将 USB 音频设为之前的音频输出，因此显示 器不会输出音频。 必须手动设置一次，请参考以下步骤： 1> 从开始打开“控制面板”。 2> 然后打开“声音和音频设备”。 3> 选择“音频”选项卡。 4> 选择 T2224pD 作为默认音频输出。 5> 应用。 了解电源管理 当计算机识别出您在用户限定的时间段内未使用鼠标或键盘时会调用电源管理。共有下表所述的几 种状态。 为获取最佳性能，每天工作结束时或者一天中当您预计长时间不使用显示器时，请关闭显示器。 表 2-4.电源指示灯 状态 电源指示灯 屏幕 复原操作 合规性 开启 稳定的绿色 正常 待机/暂挂 稳定的琥珀色 黑屏 按任意键或移动鼠标。 在图像重新出现之前可能略 有延迟。 注：如果没有图像输出到显示 器，则还会发生待机现象。 ENERGY STAR 关闭 关闭 关闭 按电源键开启。 在图像重新出现之前可能略 有延迟。 ENERGY STAR 保养显示器 维护显示器之前，请务必关闭电源。 错误操作：  将水或液体直接接触显示器。  使用溶剂或磨蚀性物品。  使用易燃的清洁材料清洁显示器或任何其他电气设备。  用尖锐或腐蚀性物品接触显示器的屏幕区域。此类接触可能会对屏幕造成永久性损坏。  使用含抗静电溶剂或类似添加剂的任何清洁剂。这可能会损害屏幕区域的涂层。 正确操作：  用略微沾水的软布轻轻擦拭外壳和屏幕。  用湿布和少量温和清洁剂擦去油脂或指纹。 2-7 T2224pD 平板显示器用户指南 www.520101.com 拆除显示器支架 将显示器面朝下放置在干净且柔软表面后，推动支架挂钩并上提支架，将其从显示器上拆下。 壁式安装（可选） 请参阅 VESA 匹配底座安装组件随附的说明。 1. 将显示器面朝下放置在平稳桌子的非磨蚀性表面上。 2. 拆下支架。 3. 将壁装组件中的安装托架连接到显示器上。 4. 按照底座安装组件随附的说明将显示器安装到墙壁上。 注：只能使用最小重量/负载承受能力为 6.00 千克的 UL（扩展 UL）列出的壁装托架。为 了实现这种壁装选件的 TCO 认证，必须使用屏蔽式电力电缆。 第 2 章.调整和使用显示器 2-8 www.520101.com 第3章 参考信息 本节包含了显示器规格、手动安装显示器驱动程序的说明、故障诊断信息以及服务信息。 显示器规格 表 3-1.显示器规格 尺寸 高度 长度 宽度 344.29 毫米（13.55 英寸） 244.01 毫米（9.61 英寸） 512.86 毫米（20.19 英寸） 支架 倾斜范围 旋转 提升 枢轴旋转 范围：-5°/+30° 范围：-45°/+45° 范围：110 毫米 是（顺时针 90 度） VESA 吊架 支持 100 毫米（3.94 英寸） 图像 可视图像大小 最大高度 最大宽度 像素间距 546.1 毫米（21.5 英寸） 267.79 毫米（10.54 英寸） 476.06 毫米（18.74 英寸） 0.248 毫米（0.0098 英寸）（垂 直） 电源输入 电压 最大 电流 100-240 伏交流，60/50 赫兹 1.5 A 功耗 注：功耗数据为显示器和电源总功 耗。 最大功耗 正常功耗 待机/暂挂 关闭 ＜45 W 18.2 W ＜0.5 W ＜0.3 W 视频输入（模拟） 输入信号 水平寻址能力 垂直寻址能力 时钟频率 模拟直接驱动，75 欧姆，0.7 伏 1920 像素（最大） 1080 行（最大） 205 MHz 视频输入（数字） 输入信号 水平寻址能力 垂直寻址能力 时钟频率 DP 1920 像素（最大） 1080 行（最大） 10.8 Gpbs（最大） 视频输入（数字） 输入信号 水平寻址能力 垂直寻址能力 时钟频率 HDMI 1920 像素（最大） 1080 行（最大） 10.8 Gpbs（最大） 通信 VESA DDC CI 海拔高度测试 运行 16404 ft 支持的显示模式 （标注范围之间的 VESA 标准模式） 水平频率 垂直频率 原始分辨率 30 kHz – 81 kHz 50 Hz – 75 Hz 60 赫兹时为 1920 x 1080 温度 运行 存储 装运 0°-40°C（32°-104°F） -20°-60°C（-4°-140°F） -20°-60°C（-4°-140°F） 湿度 运行 存储 装运 10%-80% 5%-95% 5%-95% 3-1 T2224pD 平板显示器用户指南 www.520101.com 故障诊断 如果您在设置或使用显示器时遇到问题，也许可以自行解决。致电经销商或联想公司之前，请尝试针 对适当问题的建议操作。 表 3-2.故障诊断 问题 可能原因 建议操作 参考 屏幕上显示“超出 范围”字样，且电源 指示灯闪烁绿色。 显示器不支持系 统设置的显示模 式。  如果您要更换原有显示 器，则重新连接显示器并 在新显示器的指定范围内 调整显示模式。  如果使用的是 Windows 系统，则以安全模式重新 启动系统，然后选择计算 机支持的显示模式。  如果这些方式均不奏效， 请联系“客户支持中心” 第 2-6 页“选择支持的显示 模式”2-6 图像质量无法接 受。 视频信号电缆未 与显示器或系统 完全连接。 确保信号电缆牢固地插入至 系统和显示器内。 第 1-5 页“连接和开启显示 器 ” 1-4 图像质量无法接 受。 颜色设置可能不 正确。 从 OSD 菜单中选择其他颜色 设置。 第 2-3 页“调整显示器图 像”2-3 图像质量无法接 受。 未执行自动图像 设置功能。 执行自动图像设置。 第 2-3 页“调整显示器图 像”2-3 电源指示灯未点亮 且没有图像。  显示器的电源 开关未打开。  电源线松动或 断开。  插座没有电。  确保电源线正确连接。  确保插座有电。  接通显示器电源。  尝试使用另一电源线。  尝试使用另一电源插座。 第 1-5 页“连接和开启显示 器”1-4 第 3 章.参考信息 3-2 www.520101.com 表 3-2.故障诊断（续） 问题 可能原因 建议操作 参考 屏幕黑屏且电源 指示灯为稳定琥 珀色或闪烁绿色。 显示器处于待机/暂 挂模式。  按键盘上的任意键或 移动鼠标复原操作。  检查计算机的电源选 项设置。 第 2-7 页“了解电源管 理”2-7 电源指示灯为绿 色，但没有图像。 视频信号电缆松动或 从系统或显示器处断 开。 确保视频电缆与系统正确 连接。 第 1-5 页“连接和开启显示 器”1-4 电源指示灯为绿 色，但没有图像。 显示器亮度和对比度 为最低设置。 调整OSD菜单中的亮度和 对比度设置。 第 2-3 页“调整显示器图 像”2-3 一个或多个像素 出现脱色。 这是 LCD 技术的特 征，而不是 LCD 缺 陷。 如果缺失 5 个像素以上， 请联系“客户支持中心”。 第 A-2 页附录 A“服务与支 持”A-1  文本中出现模 糊线条或图像 模糊。  图像中出现水 平或垂直线 条。  图像设置未优化。  系统的“显示属性” 设置未优化。 调整系统的分辨率设置， 以匹配该显示器的原始分 辨率： 60 赫兹时为 1920x1080。 第 2-3 页“调整显示器图 像”2-3  文本中出现模 糊线条或图像 模糊。  图像中出现水 平或垂直线 条。  图像设置未优化。  系统的“显示属性” 设置未优化。 执行自动图像设置。如果 自动图像设置不起作用， 则执行手动图像设置。 第 2-6 页“选择支持的显示 模式”2-6  文本中出现模 糊线条或图像 模糊。  图像中出现水 平或垂直线 条。  图像设置未优化。  系统的“显示属性” 设置未优化。 当以原始分辨率工作时， 您可以通过调整系统的“每 英寸点数（DPI）”设置发 现其他改进。 请参阅系统显示属性的“高 级”部分。 切换至双模式时， 图像不可接受。 未设置各模式的最佳 分辨率。  使用 ThinkVision Duo 软件优化双屏操作。  手动调整显卡分辨率。 第 2-3 页“使用直接操作控 件”2-3 手动图像设置 如果自动图像设置并没有产生所需的图像，则执行手动图像设置。 3-3 T2224pD 平板显示器用户指南 www.520101.com 注：确保显示器接通电源约 15 分钟，直到显示器预热。 1. 按显示器底部的 ，打开 OSD 菜单。 2. 使用 或 选择 并按 进行操作。 3. 使用 或 选择 Manual（手动）并按 进行操作。 4. 使用 或 选择 Clock（时钟）和 Phase（相位）调整。  Clock（时钟）（像素频率）调整一次水平扫描的像素数量。如果频率不正确，则屏幕会显示垂 直条纹且图像宽度不正确。  Phase（相位）调整像素时钟信号的相位。如果相位调整错误，则图像在亮图区域会出现水平 干扰。 5. 当图像不再失真时，请保存 Clock（时钟）和 Phase（相位）调整。 6. 按 退出 OSD 菜单。 手动安装显示器驱动程序 以下为在Microsoft Windows 10、Microsoft Windows 8.1、Microsoft Windows 8、Microsoft Windows 7 中手动安装显示器驱动程序的具体步骤。 在Windows 10 中安装显示器驱动程序 若要在Microsoft® Windows 10 系统中安装设备驱动，请遵循以下步骤： 注：必须从联想网站（http://support.lenovo.com/us/en/documents/T2224pD）下载操 作系统的驱动程序。 1. 关闭计算机及所有连接设备。 2. 确保显示器已正确连接。 3. 打开显示器，然后打开计算机。使计算机进入Windows 10 操作系统。 4. 在桌面上，将鼠标移至屏幕的左下角WIN键，右键选择控制面板，然后双击硬件和声音图标， 然后单击显示。 5. 单击更改显示设置选项卡。 6. 单击高级设置图标。 7. 单击显示器选项卡。 8. 单击属性按钮。 9. 单击驱动程序选项卡。 10. 单击更新驱动程序，然后单击浏览计算机以查找驱动程序。 11. 选择从计算机的设备驱动程序列表中选择。 12. 单击选盘按钮。单击浏览按钮并导航到放置下载驱动程序的目录。 13. 选择“T2224pD.inf”文件并单击打开按钮。单击确定按钮。 14. 选择 Lenovo T2224pD 并单击下一步。文件将从目录复制到硬盘驱动中。 15. 关闭所有打开的窗口。 16. 重启系统。系统将自动选择最大刷新率及相应的颜色匹配配置文件。 系统将自动选择最大刷新率及相应的颜色匹配配置文件。 注：LCD 显示器与 CRT 显示器不同，高刷新率不会改善显示质量。联想建议采用刷新 率 60 赫兹时分辨率为 1920 x 1080 或 640 x 480。 第 3 章.参考信息 3-4 www.520101.com 在 Windows 8 中安装显示器驱动程序 若要在 Microsoft Windows 8 系统中使用即插即用功能，请遵循以下步骤： 注：必须从联想网站（http://support.lenovo.com/us/en/documents/T2224pD）下载操 作系统的驱动程序。 1. 关闭计算机及所有连接设备。 3-5 T2224pD 平板显示器用户指南 在 Windows 8.1 中安装显示器驱动程序 若要在 Microsoft® Windows 8.1 系统中安装设备驱动，请遵循以下步骤： 注：必须从联想网站（http://support.lenovo.com/us/en/documents/T2224pD）下载操 作系统的驱动程序。 1. 关闭计算机及所有连接设备。 2. 确保显示器已正确连接。 3. 打开显示器，然后打开计算机。使计算机进入 Windows 8.1 操作系统。 4. 在桌面上，将鼠标移至屏幕的右下角，选择设置，双击控制面板，然后双击硬件和声音图标， 然后单击显示。 5. 单击更改显示设置选项卡。 6. 单击高级设置图标。 7. 单击显示器选项卡。 8. 单击属性按钮。 9. 单击驱动程序选项卡。 10. 单击更新驱动程序，然后单击浏览计算机以查找驱动程序。 11. 选择从计算机的设备驱动程序列表中选择。 12. 单击选盘按钮。单击浏览按钮并导航到放置下载驱动程序的目录。 13. 选择“T2224pD.inf”文件并单击打开按钮。单击确定按钮。 14. 选择 Lenovo T2224pD 并单击下一步。文件将从目录复制到硬盘驱动中。 15. 关闭所有打开的窗口。 16. 重启系统。系统将自动选择最大刷新率及相应的颜色匹配配置文件。 系统将自动选择最大刷新率及相应的颜色匹配配置文件。 注：LCD 显示器与 CRT 显示器不同，高刷新率不会改善显示质量。联想建议采用刷新 率 60 赫兹时分辨率为 1920 x 1080 或 640 x 480。 2. 确保显示器已正确连接。 3. 打开显示器，然后打开计算机。使计算机进入 Windows 8 操作系统。 4. 在桌面上，将鼠标移至屏幕的右下角，选择设置，双击控制面板，然后双击硬件和声音图标， 然后单击显示。 5. 单击更改显示设置选项卡。 6. 单击高级设置图标。 7. 单击显示器选项卡。 8. 单击属性按钮。 9. 单击驱动程序选项卡。 10. 单击更新驱动程序，然后单击浏览计算机以查找驱动程序。 11. 选择从计算机的设备驱动程序列表中选择。 12. 单击选盘按钮。单击浏览按钮并导航到放置下载驱动程序的目录。 13. 选择“T2224pD.inf”文件并单击打开按钮。单击确定按钮。 14. 选择 Lenovo T2224pD 并单击下一步。文件将从目录复制到硬盘驱动中。 www.520101.com 在 Windows 7 中安装显示器驱动程序 若要在 Microsoft Windows 7 系统中使用即插即用功能，请遵循以下步骤： 注：必须从联想网站（http://support.lenovo.com/us/en/documents/T2224pD）下载操 作系统的驱动程序。 1. 关闭计算机及所有连接设备。 2. 确保显示器已正确连接。 3. 打开显示器，然后打开计算机。使计算机进入 Windows 7 操作系统。 4. 单击启动、控制面板打开显示属性窗口，然后单击硬件和声音图标。 5. 单击显示图标。 6. 单击调整分辨率按钮。 7. 单击高级设置按钮。 8. 单击显示器选项卡。 9. 单击属性按钮。 10. 单击驱动程序选项卡。 11. 单击更新驱动程序打开“更新驱动程序软件—通用即插即用显示器”窗口，然后单击“浏览计算 机以查找驱动程序软件”按钮。 12. 选择“从计算机的设备驱动程序列表中选择”。 13. 单击选盘按钮。单击浏览按钮并导航到放置下载驱动程序的目录。 14. 选择“T2224pD.inf”文件并单击打开按钮。单击确定按钮。 15. 选择 Lenovo T2224pD 并单击下一步。文件将从目录复制到硬盘驱动中。 16. 关闭所有打开的窗口。 17. 重启计算机。 系统将自动选择最大刷新率及相应的颜色匹配配置文件。 注：LCD 显示器与 CRT 显示器不同，高刷新率不会改善显示质量。联想建议采用刷新 率 60 赫兹时分辨率为 1920 x 1080 或 640 x 480。 第 3 章.参考信息 3-6 15. 关闭所有打开的窗口。 16. 重启系统。系统将自动选择最大刷新率及相应的颜色匹配配置文件。 系统将自动选择最大刷新率及相应的颜色匹配配置文件。 注：LCD 显示器与 CRT 显示器不同，高刷新率不会改善显示质量。联想建议采用刷新 率 60 赫兹时分辨率为 1920 x 1080 或 640 x 480。 www.520101.com 维修信息 客户职责 该保修不适用于由于意外事故、误用、滥用、安装不当、未按照产品规范和说明使用、自然或个人灾 难，或者未授权的变更、维修或修改而造成损坏的产品。 以下是误用或滥用且保修未涵盖的示例：  图像固定投射到 CRT 显示器的屏幕上。可以利用移动的屏幕保护程序或电源管理来防止图像固 定投射。  外盖、边框、底座和电缆的物理损坏。  显示器屏幕上的划痕或刺点。 获取进一步帮助 如果仍然无法解决您的问题，请联系“客户支持中心”。有关联系“客户支持中心”的更多信息，请 参阅第 A-2 页附录 A 的“服务与支持”。 3-7 T2224pD 平板显示器用户指南 www.520101.com 附录A. 服务与支持 声明 A-1 电话技术支持 地区 电话号码 中国 800-810-8888，（010）82879425 www.520101.com 附录B. 声明 B-1 T2224pD 平板显示器用户指南 任何对产品、程序或服务的引用并非意在明示或暗示只能使用 Lenovo 的产品、程序或服务。只 要不侵犯 Lenovo 的知识产权，任何同等功能的产品、程序或服务，都可以代替 Lenovo 产品、 程序或服务。但是，评估和验证任何其他产品、程序或服务，则由用户自行负责。 本信息中可 能包含技术方面不够准确的地方或印刷错误。此处的信息将定期更改；这些更改将编入本出版物 的新版本中。Lenovo 可以随时对本出版物中描述的产品和／或程序进行改进和／或更改，而不 另行通知。 Lenovo 可以按它认为适当的任何方式使用或分发您所提供的任何信息而无须对您 承担任何责任。 本出版物对非 Lenovo Web 站点的任何引用都只是为了方便起见才提供的，不 以任何方式充当对那些 Web 站点的保证。那些 Web 站点中的资料不属于 Lenovo 产品资料， 使用那些 Web 站点带来的风险由您自行承担。 此处包含的任何性能数据都是在受控环境中测 得的。因此，在其他操作环境中获得的数据可能会明显不同。有些测量可能是在开发级的系统上 进行的，因此不保证与一般可用系统上的测量结果相同。此外，有些测量是通过推算而估计的。 实际结果可会有差异。本文档的用户应当验证其特定环境的适用数据。 商标 以下术语是联想在美国和/或其他国家的商标： Lenovo The Lenovo logo Microsoft、Windows 和 Windows NT 是 Microsoft 集团公司的商标。 其他公司、产品或服务名称可能是其他公司的商标或服务标。 www.520101.com 声明 B-2 有害物质 为满足中国电子电气产品有害物质限制相关的法律法规和其他要求，联想公司对本产品中有害物质，按部件分类， 声明如下。 部件名称 有害物质 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 外壳 ○ ○ ○ ○ ○ ○ 液晶显示屏/ 灯管 × ○ ○ ○ ○ ○ 电路板组件* × ○ ○ ○ ○ ○ 电源线/连接线 × ○ ○ ○ ○ ○ 金属件 ○ ○ ○ ○ ○ ○ 附件 ○ ○ ○ ○ ○ ○ 本表格依据 SJ/T 11364 的规定编制 *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等; ○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下; ×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求; 注：表中标记“×”的部件，皆因全球技术发展水平� 限制而无法实现有害物质的替代。 能效等级 根据中华人民共和国国家标准《计算机显示器能效限定值及能效等级》(GB 21520-2015)的规定，下表列出了本 产品所达到的能效等级。 产品类型 标准显示器 能效效率(cd/W) ≥1.5 睡眠状态功率(W) ≤0.50 关闭状态功率(W) ≤0.50 能效等级 2级 能效标准 GB 21520-2015 www.520101.com B-3 T2224pD 平板显示器用户指南 《废弃电器电子产品回收处理管理条例》提示性说明 联想鼓励拥有联想品牌产品的用户当不再需要此类产品时，遵守国家废弃电器电子产品回收处理相关法律法规， 将其交给当地具有国家认可的回收资质的厂商进行回收处理。更多回收服务信息，请点击进入： http://support.lenovo.com.cn/activity/551.htm 中国环境标志产品认证提示性说明 产品无任何外接输入电源相连时才能实现零功耗；保证产品售出后 3 年内提供可更换部件。
