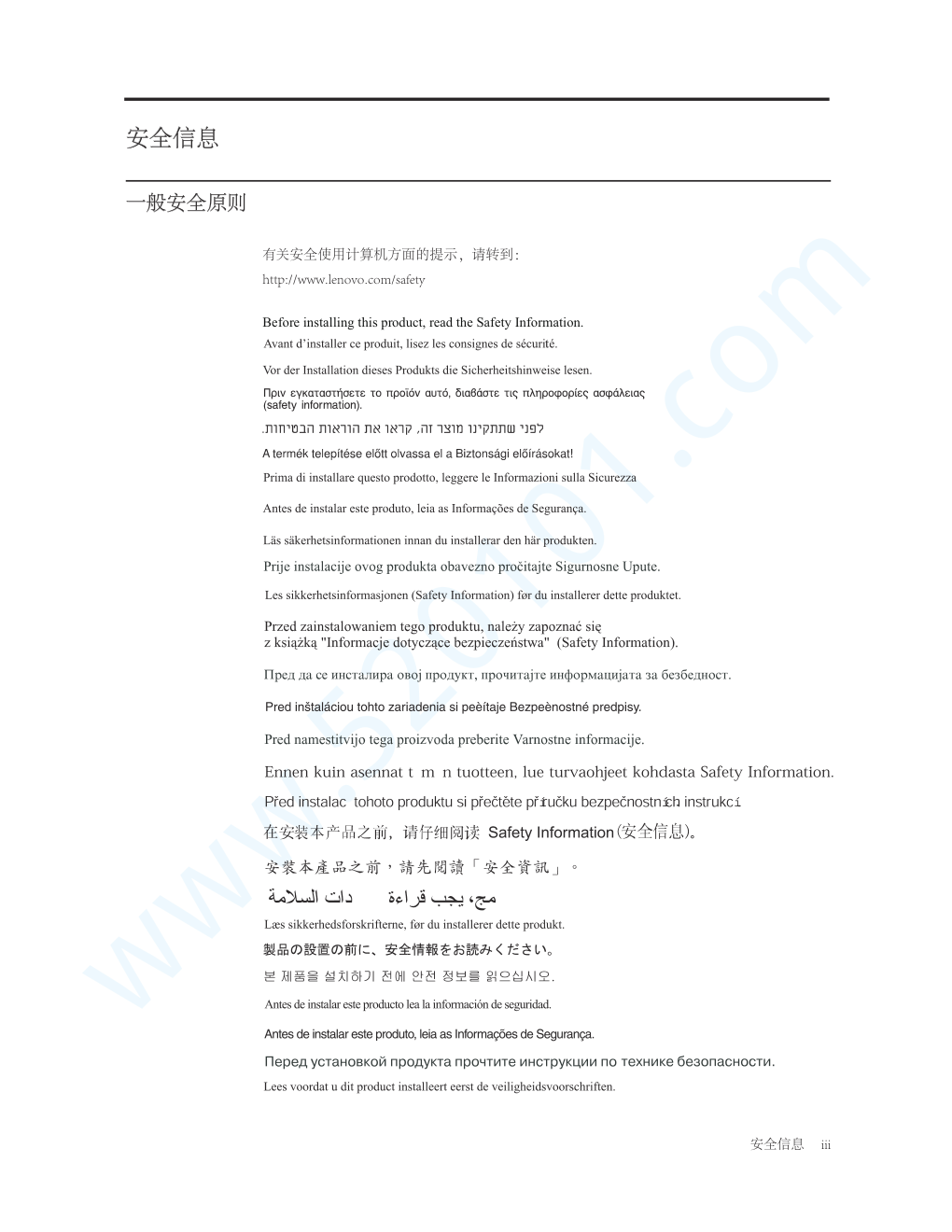

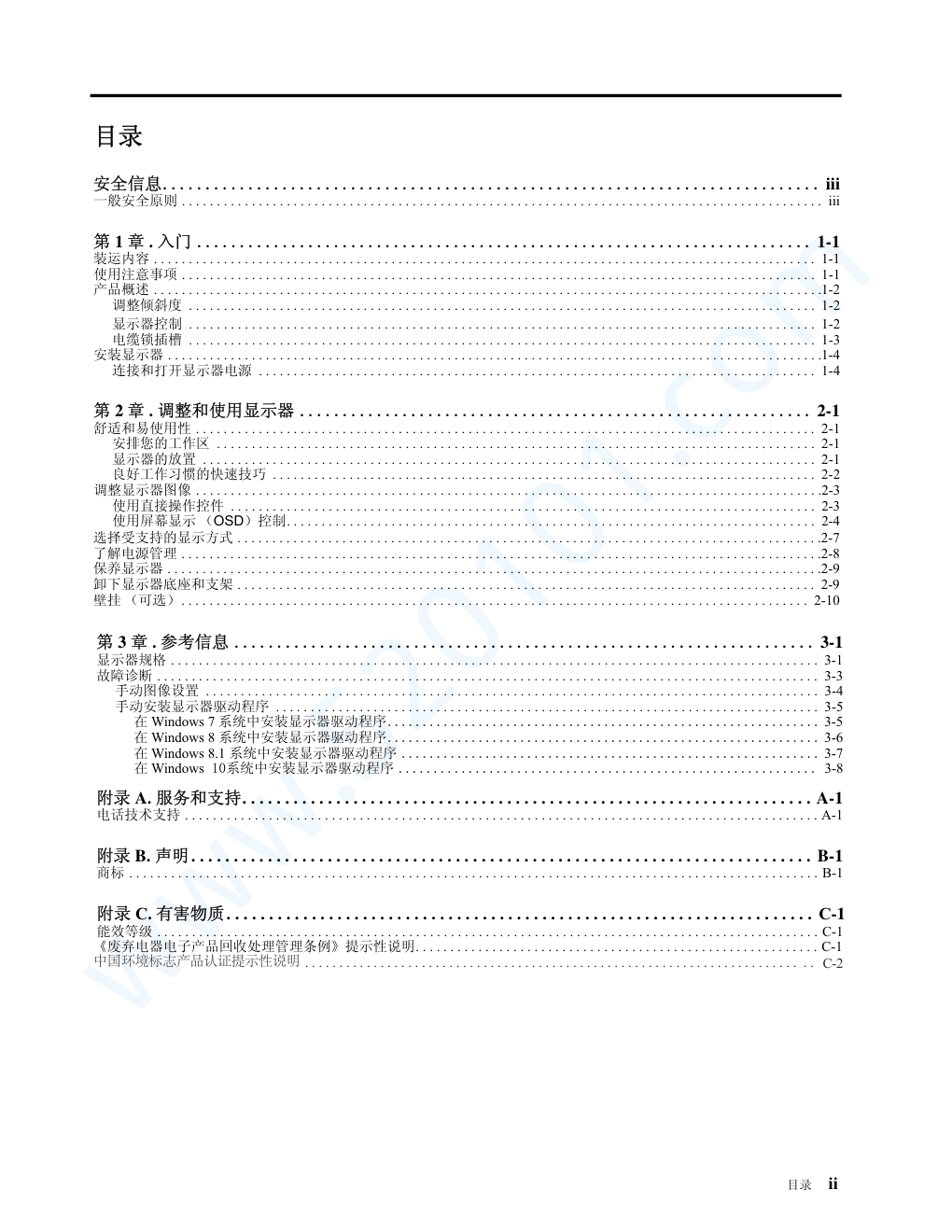

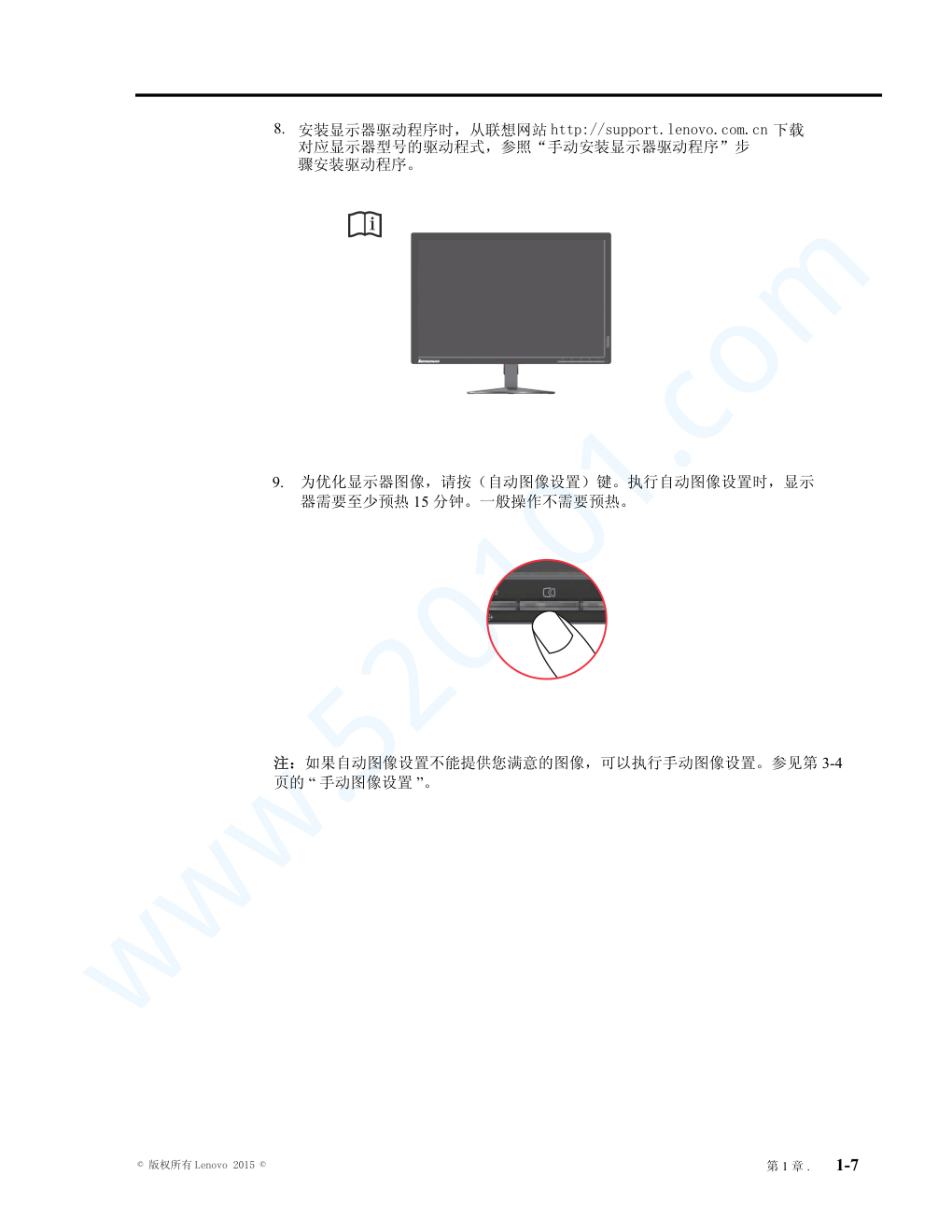

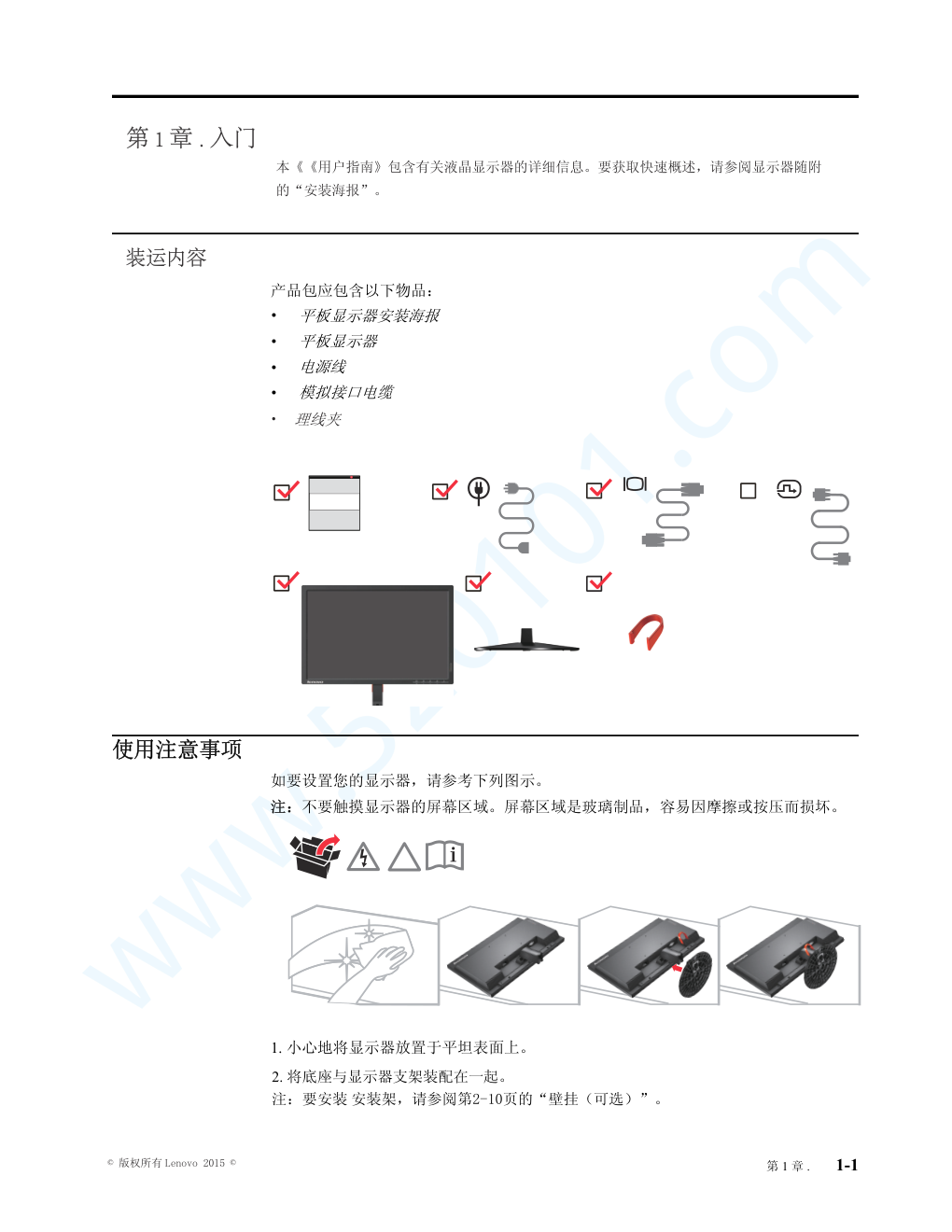

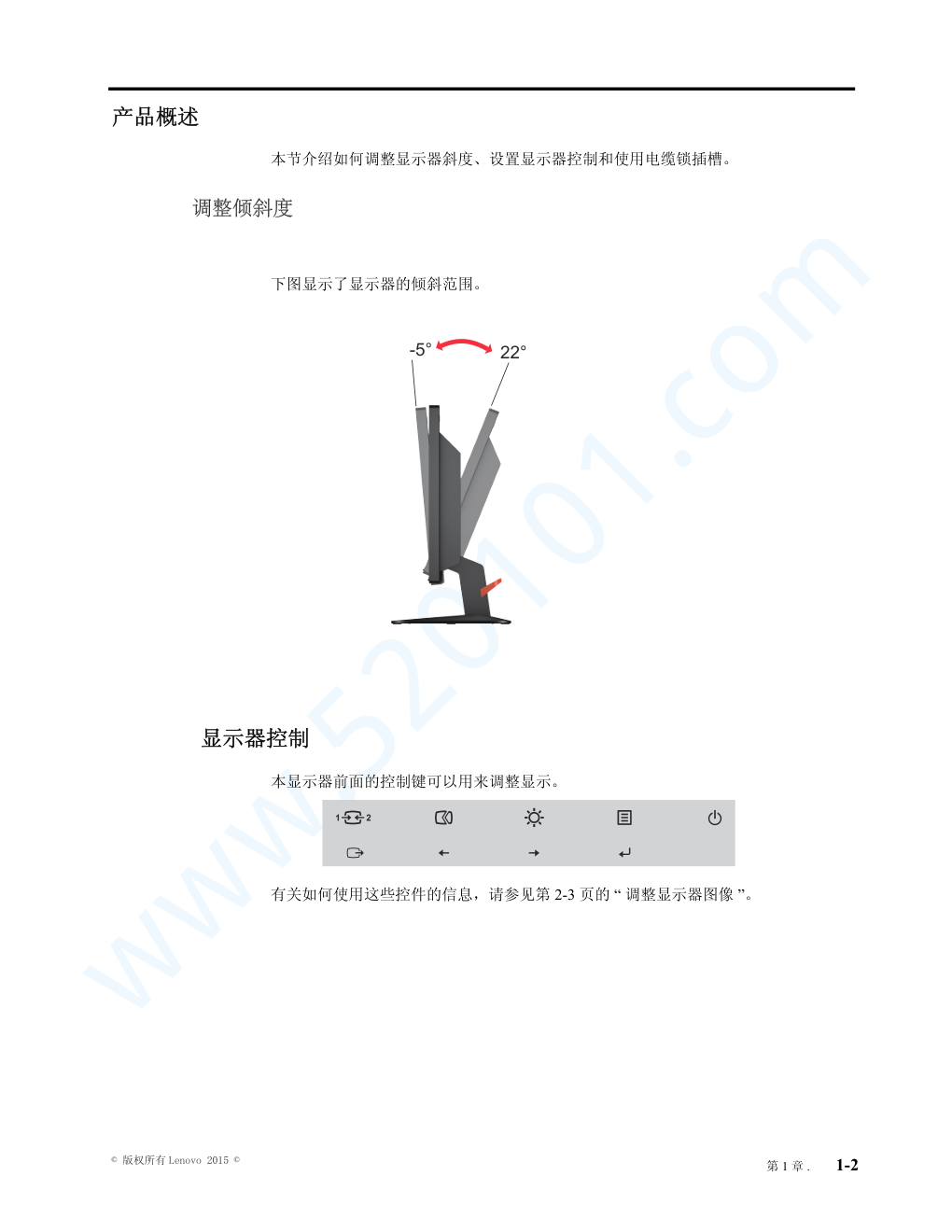

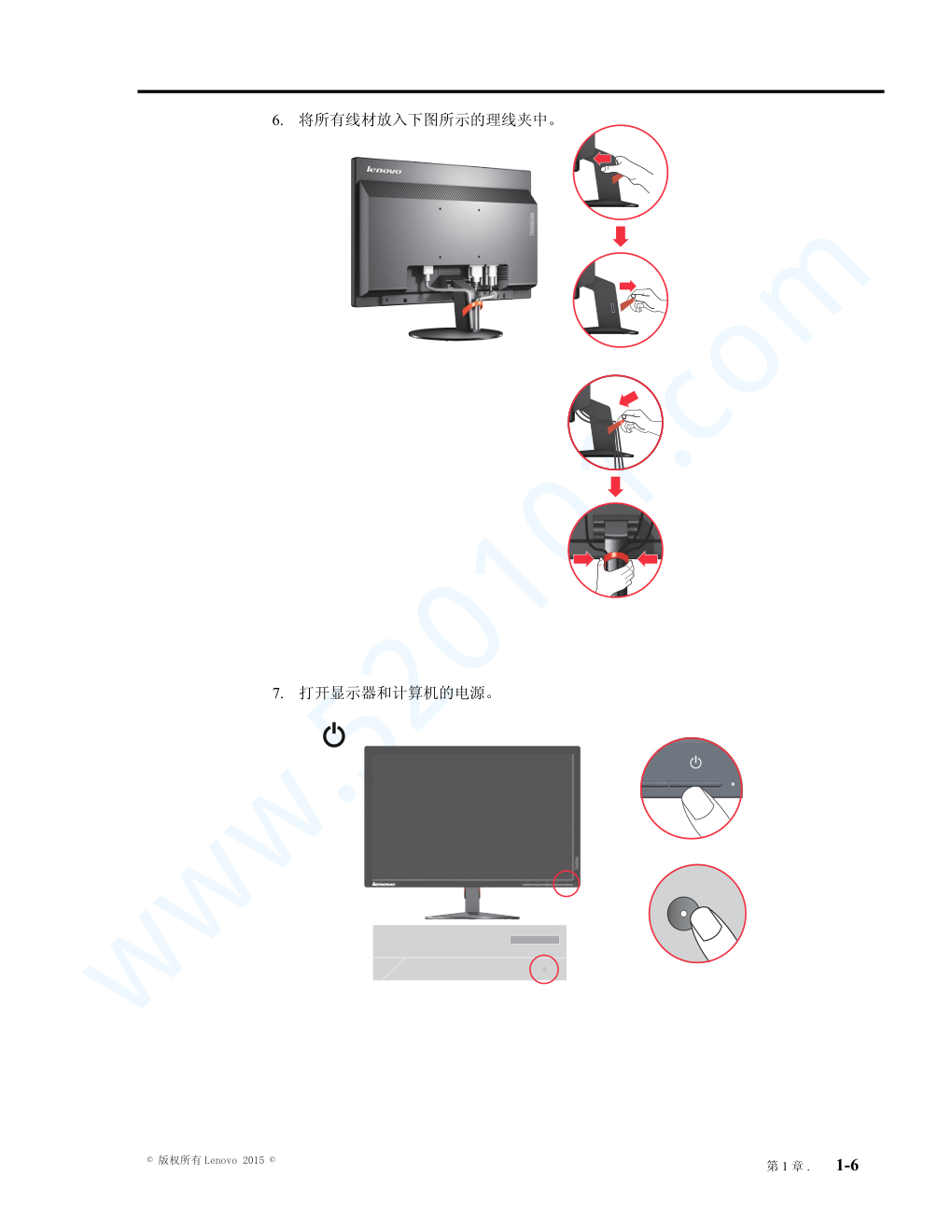

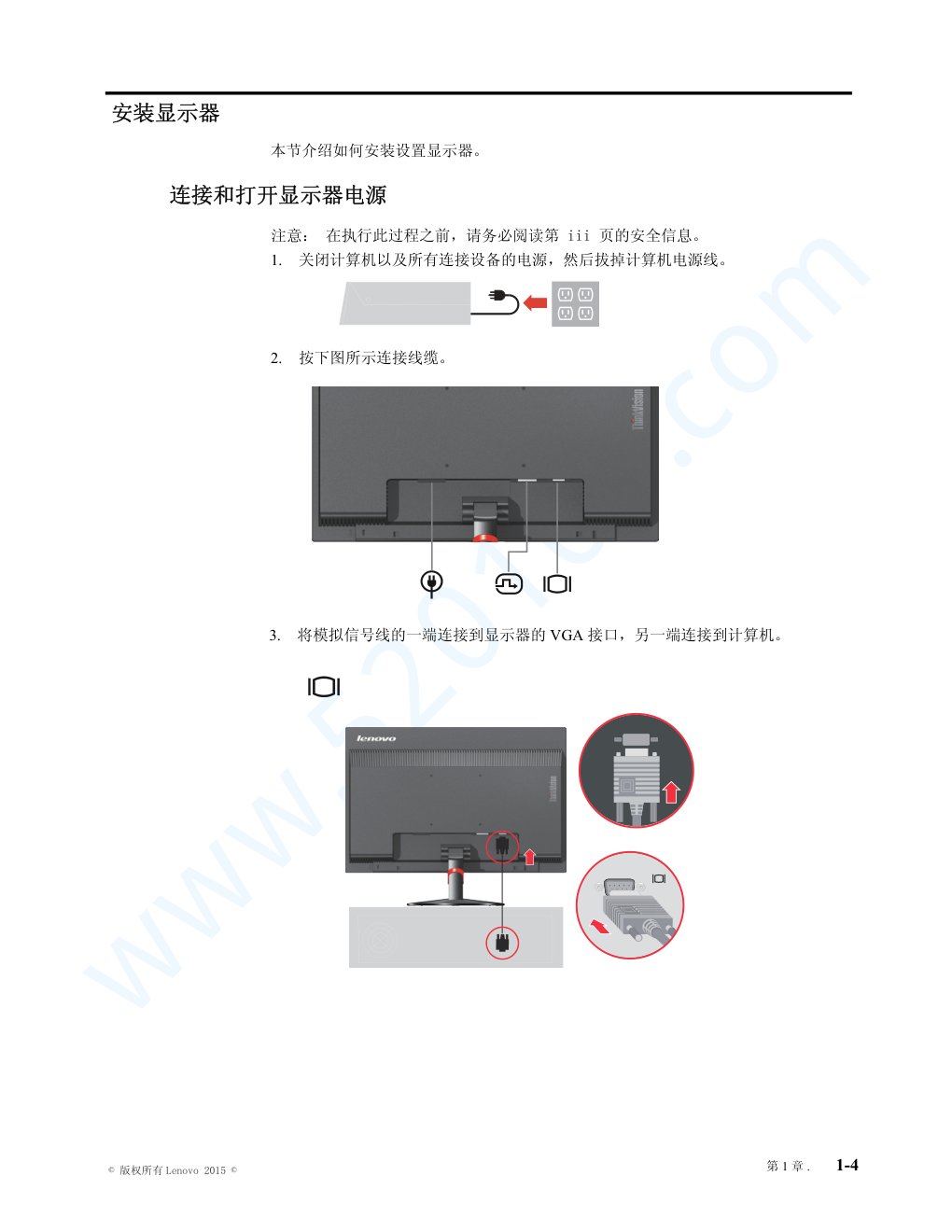

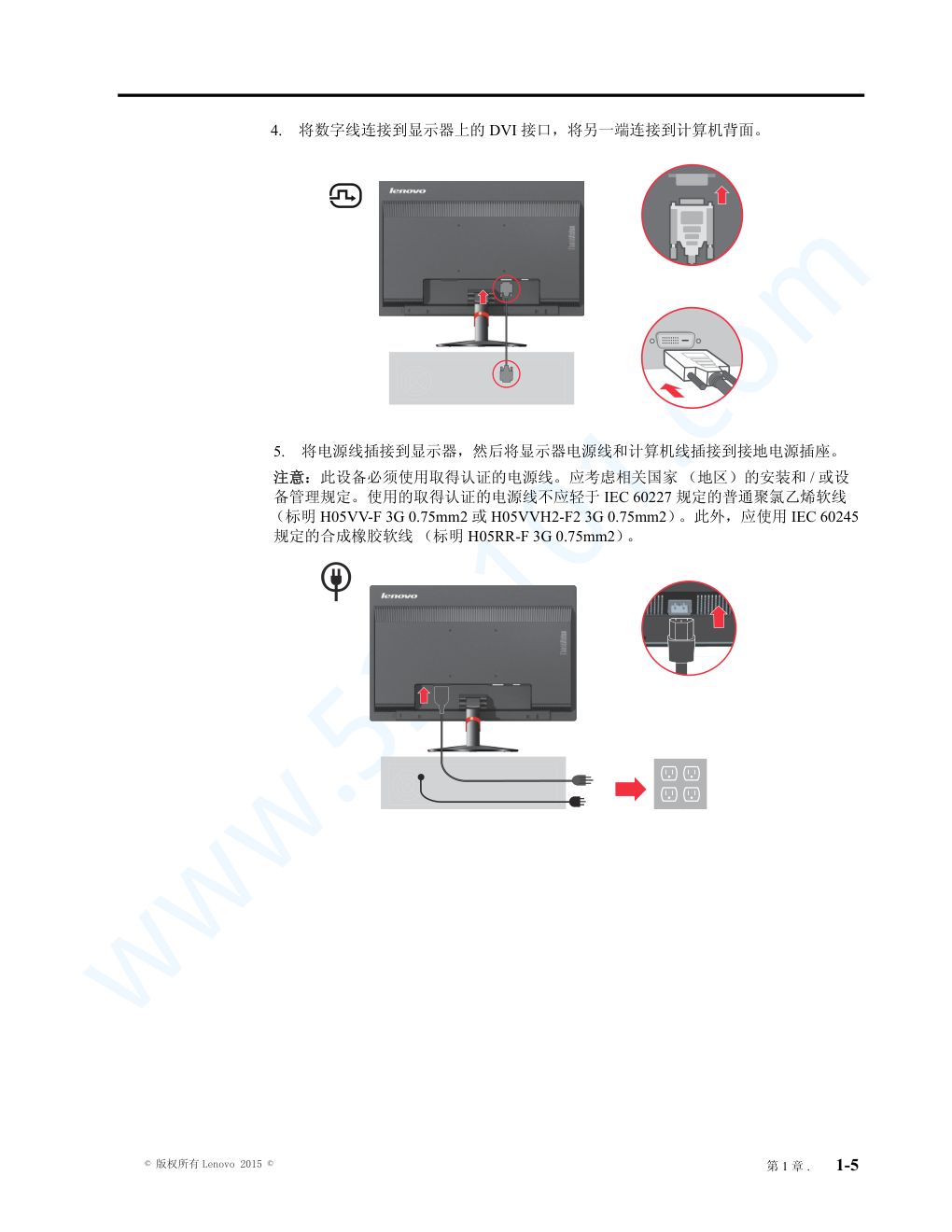

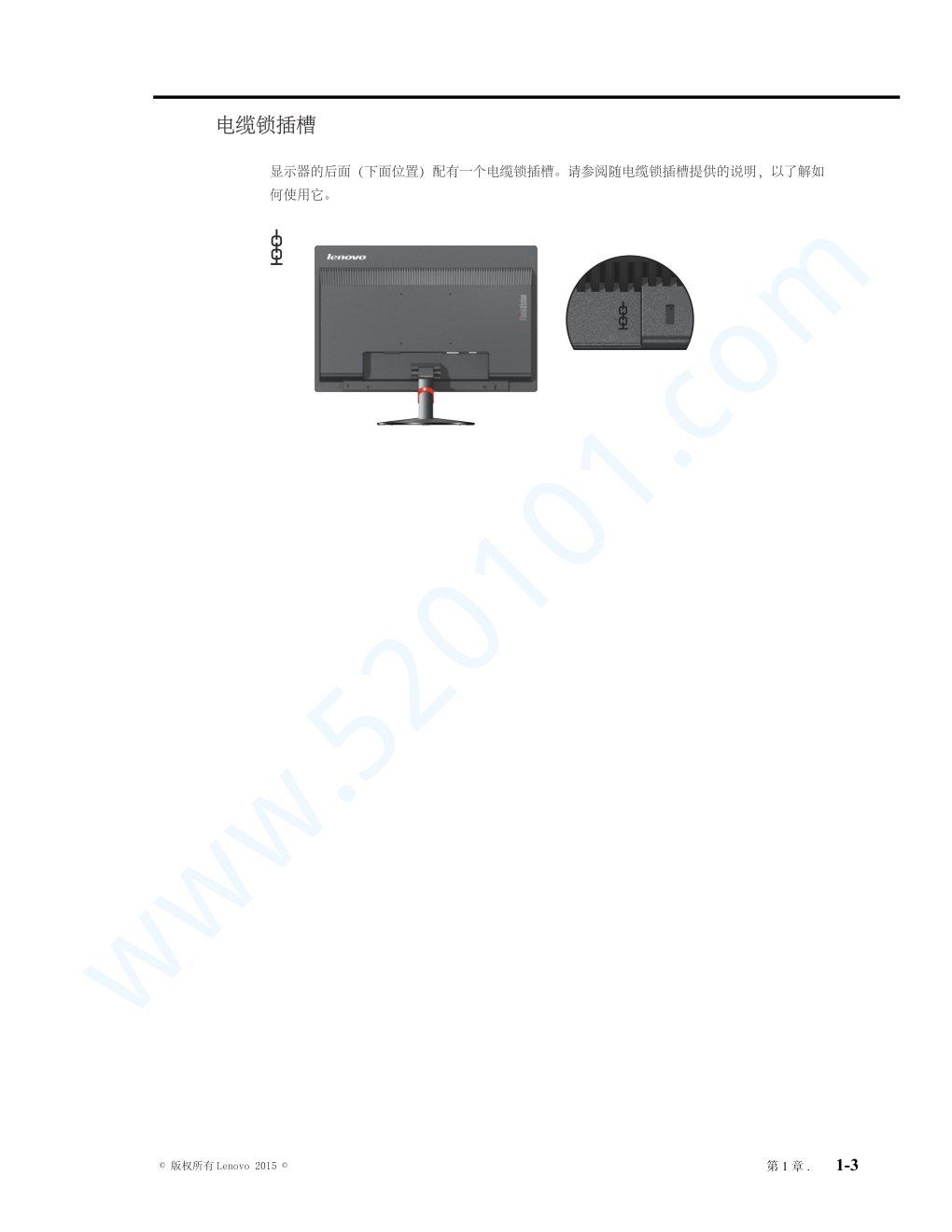

www.520101.com 宽屏显示器 用户指南 T2054F www.520101.com 目录 ii 目录 安全信息............................................................................. iii 一般安全原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii 第 1 章 . 入门 ........................................................................ 1-1 装运内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 使用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 产品概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2 调整倾斜度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 显示器控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 电缆锁插槽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 安装显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4 连接和打开显示器电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 第 2 章 . 调整和使用显示器 ............................................................ 2-1 舒适和易使用性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 安排您的工作区 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 显示器的放置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 良好工作习惯的快速技巧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 调整显示器图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3 使用直接操作控件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 使用屏幕显示 （OSD）控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 第 3 章 . 参考信息 .................................................................... 3-1 显示器规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 故障诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 手动图像设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 手动安装显示器驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 在 Windows 7 系统中安装显示器驱动程序.............................................................. 3-5 在 Windows 8 系统中安装显示器驱动程序.............................................................. 3-6 在 Windows 8.1 系统中安装显示器驱动程序 ............................................................ 3-7 附录 A. 服务和支持. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1 电话技术支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1 附录 B. 声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1 商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1 选择受支持的显示方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7 了解电源管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8 保养显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9 卸下显示器底座和支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 壁挂 （可选） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10 附录 C. 有害物质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1 能效等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1 《废弃电器电子产品回收处理管理条例》提示性说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1 中国环境标志产品认证提示性说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2 在 Windows 3-8 10系统中安装显示器驱动程序 ............................................................ www.520101.com 安全信息 一般安全原则 有关安全使用计算机方面的提示，请转到： http://www.lenovo.com/safety Before installing this product, read the Safety Information. í í í 安全信息 iii www.520101.com 第 1 章 . 1-1 产品包应包含以下物品： • 平板显示器安装海报 • 平板显示器 • 电源线 • 模拟接口电缆 使用注意事项 如要设置您的显示器，请参考下列图示。 注：不要触摸显示器的屏幕区域。屏幕区域是玻璃制品，容易因摩擦或按压而损坏。 1. 小心地将显示器放置于平坦表面上。 2. 将底座与显示器支架装配在一起。 注：要安装 安装架，请参阅第2-10页的“壁挂（可选）”。 装运内容 本《《用户指南》包含有关液晶显示器的详细信息。要获取快速概述，请参阅显示器随附 的“安装海报”。 第 1 章 . 入门 © 版权所有 Lenovo 2015 © • 理线夹 www.520101.com 第 1 章 . 1-2 产品概述 本节介绍如何调整显示器斜度、设置显示器控制和使用电缆锁插槽。 下图显示了显示器的倾斜范围。 显示器控制 本显示器前面的控制键可以用来调整显示。 有关如何使用这些控件的信息，请参见第 2-3 页的 “ 调整显示器图像 ”。 调整倾斜度 © 版权所有 Lenovo 2015 © -5° 22° www.520101.com 第 1 章 . 1-3 电缆锁插槽 显示器的后面（下面位置）配有一个电缆锁插槽。请参阅随电缆锁插槽提供的说明，以了解如 何使用它。 © 版权所有 Lenovo 2015 © www.520101.com 第 1 章 . 1-4 安装显示器 本节介绍如何安装设置显示器。 连接和打开显示器电源 注意： 在执行此过程之前，请务必阅读第 iii 页的安全信息。 1. 关闭计算机以及所有连接设备的电源，然后拔掉计算机电源线。 2. 按下图所示连接线缆。 3. 将模拟信号线的一端连接到显示器的 VGA 接口，另一端连接到计算机。 © 版权所有 Lenovo 2015 © www.520101.com 第 1 章 . 1-5 4. 将数字线连接到显示器上的 DVI 接口，将另一端连接到计算机背面。 5. 将电源线插接到显示器，然后将显示器电源线和计算机线插接到接地电源插座。 注意： 此设备必须使用取得认证的电源线。应考虑相关国家 （地区）的安装和 / 或设 备管理规定。使用的取得认证的电源线不应轻于 IEC 60227 规定的普通聚氯乙烯软线 （标明 H05VV-F 3G 0.75mm2 或 H05VVH2-F2 3G 0.75mm2）。此外，应使用 IEC 60245 规定的合成橡胶软线 （标明 H05RR-F 3G 0.75mm2）。 © 版权所有 Lenovo 2015 © www.520101.com 第 1 章 . 1-6 6. 打开显示器和计算机的电源。 7. 将所有线材放入下图所示的理线夹中。 © 版权所有 Lenovo 2015 © www.520101.com 第 1 章 . 1-7 8. 9. 为优化显示器图像，请按（自动图像设置）键。执行自动图像设置时，显示 器需要至少预热 15 分钟。一般操作不需要预热。 注：如果自动图像设置不能提供您满意的图像，可以执行手动图像设置。参见第 3-4 页的 “ 手动图像设置 ”。 安装显示器驱动程序时，从联想网站 下载 对应显示器型号的驱动程式，参照“手动安装显示器驱动程序”步 骤安装驱动程序。 http://support.lenovo.com.cn © 版权所有 Lenovo 2015 © www.520101.com 第 2 章 . 调整和使用显示器 本节介绍如何调整和使用显示器。 舒适和易使用性 良好的工作环境中的实践对于您从个人计算机获得最大收益以及避免不适非常重要。安排工作 场所和您使用的设备以适应您的个别需要以及您执行的工作性质。另外，形成良好的工作习惯 可以确保在用您的计算机时充分发挥计算性能同时也使您感到十分舒适。有关任一这些主题的 详细信息，请访问位于 "http://www.lenovo.com/healthycomputing/" Healthy Computing Web 站点。 安排您的工作区 使用一个高度和空间适合的工作台面，让您可以舒适地工作。 组织您的工作区以与您使用材料和设备的方式匹配。保持您的工作区及您通常使用的材料干净 且整洁，将您经常使用的物品（例如，计算机鼠标或电话）摆放整齐且确保使用时易拿取。 设备布局和设置对于您工作时的姿势也起到非常重要的作用。以下主题描述了如何优化设备设 置以达到和保持良好工作状态。 显示器的放置 定位和调整计算机显示器以达到舒适的视角需要考虑以下几项： • 视距：显示器最佳视距范围大约是从 510 毫米到 760 毫米（20 英寸到 30 英寸）且可能因散射 光和一天中时间的不同而有所不同。您可以通过重新调整显示器的位置或者改变身体姿势或 椅子的位置来达到不同的视距。采用一个您感到最舒适的视距。 • 显示器高度：调整显示器的位置使您的头和颈部处于舒适和适中（垂直或直立）的位置。如 果您的显示器无法进行高度调整，则可能需要在显示器底座下放置几本书或其他坚固的物体 以达到希望的高度。一般准则是调整显示器位置使屏幕顶部处于或略低于您在座位上感到舒 适时视线的高度。然而，务必优化您的显示器高度以使眼睛和显示器中心的距离适合可视距 离的习惯，同时确保您在眼部肌肉处于放松状态时看屏幕感到舒适。 • 倾斜：调整显示器的倾斜角度以优化屏幕内容的外观并适应您头和颈部的习惯姿势。 • 一般位置：调整显示器的位置以避免来自头顶灯光附近窗户的炫目的光或屏幕上的反射。 以下是有关您显示器舒适视角的一些其他技巧： • 根据您执行工作类型选取足够的亮光。 • 使用显示器亮度，对比度和图像调整控制（如果配备）来优化屏幕上的图像以适合您的视觉 习惯。 • 保持显示器屏幕清洁以便您可以将视线集中在屏幕的内容上。 任何集中和持续的视觉活动都可能引起您的眼睛疲劳。务必定期将视线从显示器屏幕转移到远 处物体上以让您的眼部肌肉放松。如果您有关于眼部疲劳或视觉不适的问题，请咨询视力护理 专家以获得相应的建议。 第 2 章 . 2-1 © 版权所有 Lenovo 2015 © www.520101.com 良好工作习惯的快速技巧 下信息是帮助您在用计算机时保持舒适和高效要考虑的一些重要因素的总结。 • 良好的状态始于设备设置：您工作区的布局以及您计算机设备的设置对于您使用计算机时的 状态有着很大的影响。务必按照第 2-1 页的“安排您的工作区”中概括的技巧优化设备的位 置和方向，这样您就可以保持舒适和高效的状态。同样，务必利用计算机组件和办公设备的 调整能力以最好地适应您现在的习惯以及随着时间过去您将来改变的状态。 • 显示器状态的变换有助于避免不适：您坐着操作计算机时间越长，注意工作时的姿势就越重 要。避免一直处于一种姿势的时间过长。根据您的姿势定期对显示器进行调整以帮助防止可 能发生的任何不适。对您办公家具或设备进行调整以适应姿势的变换。 • 短时间、周期性的休息有助于确保计算良好地进行：因为计算主要是一种静态活动，所以工 作时采取短时间的休息尤为重要。使用计算机时，定期从您的工作区站起来、伸展一下、走 出去喝杯水或者适当休息片刻。工作中短时间的休息能使您的身体调整出更好的姿势，且有 助于确保您在工作时保持舒适和高效。 第 2 章 . 2-2 © 版权所有 Lenovo 2015 © www.520101.com 第 2 章 . 2-3 调整显示器图像 本节介绍用于调整显示器图像的控制功能。 使用直接操作控件 当没有显示 On Screen Display （OSD，屏幕显示）时，可以使用直接访问控件。 表 2-1. 直接操作控件 © 版权所有 Lenovo 2015 © 图标 控件 说明 1 Input Source（输入源） 切换视频输入源 在 OSD 模式下返回上一级 DDC-CI 按住 10 秒可启用或禁用 DDC-CI 功能 Exit（退出） 退出并退回上一级 2 Auto Adjustment （自动调整） 屏幕优化( 大小、 位置 、相位和时钟) ( 仅限模 拟 [VGA] 源) 。 Decrease（减小） 左浏览键 减小调整条上的值 3 Brightness （亮度） 直接访问亮度调整 Increase（增加） 右浏览键 增大调整条上的值 4 Menu（菜单） 访问 OSD 菜单 按下确认选择 按住 10 秒将锁定菜单/ 解锁菜单 Enter （进入） 按下可 进入主菜单的下一级/ 子菜单状态或进入 调整条上的上一级 www.520101.com 第 2 章 . 2-4 使用屏幕显示（OSD）控制 调整设置时，可以通过 OSD 查看用户控制。 使用控件： 1. 按 打开 OSD 主菜单。 2. 使用 或 在图标间移动。选择一个图标，然后按 以访问该功能。如果有子菜 单，可以使用 或 在选项间移动，然后按 选择该功能。使用 或 进行调 整。按 进行保存。 3. 按 依次退出子菜单，然后退出 OSD。 4. 按住 10 秒钟可以锁定 OSD。这样，可以防止意外调整 OSD。按住 10 秒钟可 以解锁 OSD，以便调整 OSD。 5. 默认情况下启用 DDC/CI。使用 OSD Exit （退出）键，按住 10 秒以禁用 / 启用 DDC/CI 功能。 “DDC/CI disable （DDC/CI 禁用） ” 显示在屏幕上。 © 版权所有 Lenovo 2015 © Adjusts overall screen Brightness/Contrast/DCR Exit Adjusts overall screen Brightness/Contrast/DCR OK www.520101.com 第 2 章 . 2-5 表 2-2. OSD 功能 © 版权所有 Lenovo 2015 © 主菜单上的 OSD 图标 子 菜 单 说 明 控件和调整 Brightness（亮度）/ Contrast（对比度）/ DCR Brightness（亮度） 调整屏幕整体亮度。 所有输入端口 Contrast（对比度） 调整亮色和暗色区域之间的差异程度。 DCR 启用动态对比度。 Image Position （图像位置调整） Horizontal Position （水平位置） 左右移动图像。 仅限 VGA ( 模拟) Vertical Position （垂直位置） 上下移动图像。 Image Setup （图像设定） Automatic （自动设定） 屏幕优化( 大小、位置、相位和时钟) 。 Manual（手动设定） 手动优化图像。 参见第 3-4 页的“手动图像设置”。 • Clock（时钟） • Phase（相位） Image Properties （色温调整） Color（颜色调整） 调整红色、绿色和蓝色的强度。 Preset mode（预置模式） • Neutral（标准色温） • sRGB • Reddish（暖色温） • Bluish（冷色温） Custom（用户） • Red（红）：提高或降低图像中“红色”的饱和度。 • Green（绿）：提高或降低图像中“绿色”的饱和 度。 • Blue（蓝）：提高或降低图像中“蓝色”的饱和 度。 所有输入端口 Input Signal （输入信号） 此显示器可以接收来自二个不同接口的视频信号。 大多数台式计算机使用 D-SUB 接口。当使用 DVI 接口 时，在 OSD 控制中选择数字。 - 选择模拟（VGA） - 选择数字（DVI）） Scaling ( 缩放比例调整) 选择缩放图像的类型。 • 原始屏幕比例：与输入信号的屏幕比例相同。 • 全屏幕：扩展至满屏。 www.520101.com 第 2 章 . 2-6 表 2-2. OSD 功能 © 版权所有 Lenovo 2015 © 主菜单上的 OSD 图标 子 菜 单 说 明 控件和调整 Options（选项） Information（信息） 显示分辨率、刷新率和产品详细信息。 注意：此屏幕只提供信息，并且不允许更改设置。 所有输入端口 Menu Language （菜单语言） 改变菜单语言。 注意：所选的语言只影响 OSD 的语言。它不影响计算 机上运行的任何软件。 Menu Position （菜单位置） 调整菜单位置。 Default（默认值） 恢复菜单位置至默认设置。 Custom（用户） • Horizontal（水平）： 改变 OSD 的水平位置。 • Vertical（垂直）： 改变 OSD 的垂直位置。 Factory default （工厂设置） 将所有设置重置为默认设置。 • Cancel（取消） • Reset（复位） Accessibility （OSD响应控制） 更改按钮重复速度和菜单显示时间设置。 Button repeat rate （按键反应速度）： 选择 或 进行更改。 • Off （关） • Default （默认） • Slow（慢） Menu time out: （菜单显示时间）：设置不执行操作时 OSD 保持显示的时长。 www.520101.com 第 2 章 . 2-7 选择受支持的显示方式 表 2-3. 出厂设置显示方式 © 版权所有 Lenovo 2015 © 显示器使用的显示模式由计算机控制。因此，应参考计算机的文档以了解有关如何更 改显示模式的详细信息。 当更改显示模式时，图像尺寸、位置和形状可能会发生变化。这是正常现象，可以使 用自动图像设置和图像控件来重新调整图像。 CRT 显示器需要高刷新率才能尽量减少闪烁现象， LCD 或平板技术与其不同，它本身 不存在闪烁现象。 注：如果您的系统以前使用的是 CRT 显示器而现在配置的显示模式超出此显示器的范 围，可能需要暂时重新连接 CRT 显示器以重新配置系统，最好设成 1440 x 900 @ 60 Hz，这是自身的分辨率显示模式。 下面所示的显示模式已在工厂进行优化。 时序 刷新率 (Hz) 640 x 350 70 Hz 720 x 400 70 Hz 640 x 480 60 Hz、66 Hz、72 Hz、75 Hz 800 x 600 60 Hz、72 Hz、75 Hz 1024 x 768 60 Hz、70 Hz、75 Hz 1152 x 864 75 Hz 1280 x 1024 60 Hz、72 Hz、75 Hz 1280 x 768 60 Hz 1366 x 768 60 Hz 1440 x 900 60 Hz、75 Hz www.520101.com 第 2 章 . 2-8 了解电源管理 表 2-4. 电源指示灯 状态 电源指示灯 屏幕 恢复操作 一致性 开机 绿色 正常 待机/ 暂挂 琥珀色 黑屏 按任意键或移动 鼠标 在图像重新显示 之前可能会有一 点延迟。 注意： 当没有图 像输出到显示器 时，也会进入待 机状态。 ENERGY STAR 关闭 关闭 黑屏 按下电源按钮 在图像重新显示 之前可能会有一 点延迟。 ENERGY STAR 当计算机识别出您在用户限定的时间段内未使用鼠标或键盘时将调用电源管理。有下表所描 述的几种状态。 要获取最佳性能，每天工作结束时或者一天中当您准备离开且长时间不使用显示器时请关闭 显示器。 © 版权所有 Lenovo 2015 © www.520101.com 第 2 章 . 2-9 保养显示器 在对显示器执行任何维护工作之前，请务必关闭显示器的电源。 不要： • 让水或液体洒落到显示器上。 • 使用溶剂或研磨物质。 • 使用易燃性清洁物品清洁显示器或任何其它电子设备。 • 用尖利或研磨性物品接触显示器的屏幕区域。此类接触可能对屏幕造成永久性损 坏。 • 使用包含防静电溶液或类似添加物的任何清洁剂。否则可能会损坏屏幕区域的涂 层。 务必： • 将软布在水中略微蘸湿后，轻轻擦拭机壳和屏幕。 • 使用湿布和少许柔性清洁剂去除指印和油污。 卸下显示器底座和支架 步骤1：将显示器背面向上，平放在桌面。 步骤2：按下钩环（如图所示），同时从支架上卸下底座。 步骤3：提起并取下转轴盖。 步骤4：逆时针拆除2颗螺钉，支架部分移开。 © 版权所有 Lenovo 2015 © www.520101.com 第 2 章 . 2-10 壁挂（可选） 参阅底座装配件随附的使用说明。如要将 LCD 显示屏从桌面安装转换为壁挂安 装，请执行下列步骤： 步骤 1：确认电源按钮处于关闭状态，拔掉电源线。 步骤 2：将 LCD 显示屏正面朝下放在毛巾或毯子上。 步骤 3：从显示器上卸下底座，参见“卸下显示器底座和支架”。 步骤 5：按照壁挂件的使用说明，将 LCD 显示屏安装到墙壁上。 只应使用 UL 列表中的最轻重量 / 负重的壁挂架：8kg   © 版权所有 Lenovo 2015 © 步骤 4：安装 VESA 兼容壁挂件的装配架 (100mm x100mm 距离 ) ， VESA 装配螺丝 M4 x 10 mm。 www.520101.com 第 3 章 . 3-1 第 3 章 . 参考信息 本节包含了显示器规格、故障诊断信息以及手动安装显示器驱动程序的指导说明。 显示器规格 表 3-1. T2054F宽屏显示器规格 尺寸 深度 高度 宽度 200.0 毫米（7.87 英寸） 366.0 毫米（14.41 英寸） 420.2 毫米（16.54 英寸） 面板 规格 背光 屏幕高宽比 19.5 英寸 LED 16:9 支架 倾斜 范围：-5° ~ 22° 安装 受支持的 100 毫米 x 100 毫米 （3.94 英寸 x 3.94 英寸） 图像 可视图像大小 最大高度 最大宽度 像素间距 494.03 毫米 （19.5 英寸） 286.6 毫米（11.28 英寸） 442.2 毫米 （17.41 英寸） 0.2915 毫米 （0.0114 英寸） 电源输入 供给电压 最大供给电流 90-264伏交流电 (100~240伏交流电+/-10%) 1.5 A 耗电量 注：耗电量数字是将显示器 和电源结合起来计算的。 正常运行 待机/ 暂挂 <18瓦 <0.5瓦 （模拟）， <0.5瓦 （数字） <0.5瓦， 100伏交流电和240伏交流电 （关闭） 注意：无 USB/ 摄 像头 / 外部扬声器 视频输入 （模拟） 输入信号 水平分辨率 模拟直接驱动， 75 欧姆 0.7伏 1440 像素 （最大） 垂直分辨率 时钟频率 900 行 （最大） 205 兆赫 © 版权所有 Lenovo 2015 © （最大） www.520101.com 第 3 章 . 3-2 视频输入(数字) 接口 输入信号 水平可定址 DVI VESA TMDS (Panel Link™) 1440 像素 （最大） 垂直可定址 时钟频率 900 行 （最大） 165 兆赫 通信 VESA DDC CI 受支持的显示方式 （标注范围之间的 VESA标准方式） 水平频率 30千赫兹 - 83 千赫兹 垂直频率 50 赫兹 - 75 赫兹 原始分辨率 1440 x 900 @ 60 Hz 温度 运行时 存储 装运 0° 至45° C (32° 到113° F) -20° 至 60° C (-4° 到140° F) -20° 至 60° C (-4° 到140° F) 湿度 运行时 存储 装运 10% 至 80% （非凝露） 5% 至95% （非凝露） 5% 至95% （非凝露） 表 3-1. T2054F宽屏显示器规格 © 版权所有 Lenovo 2015 © www.520101.com 第 3 章 . 3-3 故障诊断 如果在设置或使用显示器过程中遇到问题，您也许可以自己解决问题。在联系经销商 或 Lenovo 之前，请根据您遇到的问题尝试下面建议的操作。 表 3-2. 故障诊断 问题 可能的原因 建议的操作 参考 屏幕上显示 “Out of Range （超出 范围）”，电源指 示灯闪烁绿色 系统设置成不受显示 器支持的显示模式 如果您要更换原有的显示 器，则重新连接显示器并 在新显示器的指定范围内 调整显示范围 如果使用的是 Windows 系 统，请以安全模式重新启 动系统，然后为计算机选 择受支持的显示模式 如果这些选项不起作用， 请与支持中心联系 第2-7 页的 “ 选择受 支持的显示方式” 图像质量无法 接受 视频信号线与显示器 或系统连接不良 务必使信号电缆牢固地插 入系统和显示器中 第 1-4 页的 “ 连接和 打开显示器电源 ” 颜色设置可能不正确 从 OSD 菜单中选择另一 种颜色设置 第 2-3 页的 “ 调整显 示器图像 ” 自动图像设置功能不 执行 执行自动图像设置 第 2-3 页的 “ 调整显 示器图像 ” 电源指示灯未点 亮，且没有任何 图像 • 显示器的电源开 关没有开启 • 电源线松动或未 连接 • 插座没电 • 务必确保电源线连 接 • 务必确保插座有电。 • 打开显示器电源。 • 尝试使用另一电源线 • 尝试使用另一电源插座 第 1-4 页的 “ 连接和 打开显示器电源 ” 屏幕空白并且电 源指示灯显示琥 珀色或闪烁绿色 显示器处于待机/ 暂挂 模式 • 按键盘上的任意键或 移动鼠标复原操作 • 检查计算机上的“电 源选项”设置 第 2-8 页的 “ 了解电 源管理 ” © 版权所有 Lenovo 2015 © www.520101.com 第 3 章 . 3-4 手动图像设置 如果自动图像设置没有设定您需要的图像，请执行手动图像设置。 注意： 确保您的显示器接通电源 15 分钟直到显示器预热。 1. 按显示器下部的 以打开 OSD 菜单。 2. 使用 或 选择 ，然后按 。 3. 使用 或 选择手动，然后按 。 4. 使用 或 选择 Clock （时钟）和 Phase （相位）调整。 • Clock （时钟）（像素频率）调整一次水平扫描能够扫描的像素数量。如果频 率不正确，屏幕上可能会出现竖条并且图片宽度不正确。 • Phase （相位）调整像素时钟信号的相位。相位调整不正确时，亮图片上可能 会出现水平扰动。 5. 当图像看起来不再失真时，保存时钟和相位调整。 6. 按 退出 OSD 菜单。 电源指示灯显示 绿色，但不显示 任何图像。 视频信号线松动或从 系统或显示器断开。 确保视频线与系统连接良 好。 第 1-4 页的 “ 连接和 打开显示器电源 ” 显示器亮度和对比度 处于最低设置。 在 OSD 菜单中调整亮度 和对比度设置。 第 2-3 页的 “ 调整显 示器图像 ” 一个或多个像素 出现脱色。 这是 LCD 技术固有的 特性，不属于 LCD 缺 陷。 如果缺少五个以上的像 素，请与支持中心联系。 附录 A. 第 A-1 页的 “ 服务和支持 ” • 文本中的线 条模糊或图 像模糊。 • 图像中存在 水平或垂直 线条。 • 图像设置未优化 • 系统的 “ 显示属 性 ” 设置未优化。 根据此显示器自身的分辨 率，调整系统的分辨率设 置：1440 x 900 @ 60 Hz。 第 2-3 页的 “ 调整显 示器图像 ” 执行自动图像设置。如果 自动图像设置不起作用， 请执行手动图像设置。 第2-7 页的 “ 选择受 支持的显示方式” 使用自身分辨率时，在系 统上调整 Dots Per Inch （DPI，每英寸点数）设置 可以进一步改善。 参见系统显示属性 的“高级”部分。 表 3-2. 故障诊断 问题 可能的原因 建议的操作 参考 © 版权所有 Lenovo 2015 © www.520101.com 第 3 章 . 3-5 手动安装显示器驱动程序 注意： LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使 用1440 x 900 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。 在Windows 7 系统中安装显示器驱动程序 如要使用 Microsoft Windows 7 即插即用功能，请执行以下操作： 1. 关闭计算机和所有连接设备的电源。 2. 确保显示器正确连接。 3. 打开显示器的电源，然后打开系统单元的电源。让计算机启动 Windows 7 。 4. 5. 打开 单击Start（开始）和 （控制面板)， 然后单击 6. 单击 Change the Display Settings（更改显示设置）选项卡。 7. 单击 Advanced Settings （高级设置）图标。 8. 单击 Monitor （显示器）选项卡。 9. 单击 Properties （属性）按钮。 10. Driver（驱动程序）选项卡。 11. 单击 Update Driver ( 更新驱动程序 )，然后单击 Browse the computer to find the driver program ( 浏览计算机以查找驱动程序 )。 12. 选择 Pick from the list of device driver program on the computer （从计算机上的设 备驱动程序列表中选择）。 13. 14. 15. 16. 安装完成后，删除下载的程序文件，关闭所有窗口。 17. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。 Control Panel Hardware and Sound （硬件和声音)图标， 操作系统 Display Properties（显示属性）窗口，方法如下: Display（显示）图标。 单击 找到对应显示器驱动程序，下载到该显示器 连接的主机上暂存（如桌面）。 单击 Hard Disk ( 从磁盘安装 ) 按钮。通过单击 Browse（浏览）按钮，然后浏览 并指向下述路径: X\Monitor Drivers\Windows 7 （其中 X 代表“下载完成的驱动程序所在的文件夹（如桌面））。 选择 “T2054F.inf” 文件，单击 Open （打开）按钮。单击 OK （确定）按钮。在 新窗口中选择 T2054F，然后单击 Next （下一步）。 从联想网站http://support.lenovo.com.cn 下面是在 Microsoft Windows 7、 Microsoft Windows 8、 Microsoft Windows 8.1 系统中手 动安装显示器驱动程序的步骤。 © 版权所有 Lenovo 2015 © www.520101.com 第 3 章 . 3-6 在 Windows 8 系统中安装显示器驱动程序 如要使用 Microsoft Windows 8 即插即用功能，请执行以下操作： 注意： LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使 用1440 x 900 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。 1. 关闭计算机和所有连接设备的电源。 2. 确保显示器正确连接。 3. 打开显示器的电源，然后打开系统单元的电源。让计算机启动 Windows 8 。 4. 5. 在 选择Setting（设置） （控制面板)，然后双击 再单击 6. 单击 Change the Display Settings（更改显示设置）选项卡。 7. 单击 Advanced Settings （高级设置）图标。 8. 单击 Monitor （显示器）选项卡。 9. 单击 Properties （属性）按钮。 10. Driver（驱动程序）选项卡。 11. 单击 Update Driver ( 更新驱动程序 )，然后单击 Browse the computer to find the driver program ( 浏览计算机以查找驱动程序 )。 12. 选择 Pick from the list of device driver program on the computer （从计算机上的设 备驱动程序列表中选择）。 13. 单击 Hard Disk ( 从磁盘安装 ) 按钮。 14. 选择 “T2054F.inf” 文件，单击 Open （打开）按钮。单击 OK （确定）按钮。 15. 在新窗口中选择 T2054F，然后单击 Next （下一步）。 16. 安装完成后，删除下载的程序文件，关闭所有窗口。 17. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。 通过单击 Browse（浏览）按钮，然后浏览 Control Panel Hardware and Sound （硬件和声音)图标， 并指向下述路径: X\Monitor Drivers\Windows 8 （其中 X 代表“下载完成的驱动程序所在的文件夹（如桌面））。 操作系统 Desktop（桌面） 上，将鼠标移到屏幕右下角， Display（显示） 。 单击 ，双击 图标 找到对应显示器驱动程序，下载到该显示器 连接的主机上暂存（如桌面）。 从联想网站http://support.lenovo.com.cn © 版权所有 Lenovo 2015 © www.520101.com 第 3 章 . 3-7 在Windows 8.1 系统中安装显示器驱动程序 如要使用 Microsoft Windows 8.1 即插即用功能，请执行以下操作： 注意： LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使 用1440 x 900 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。 1. 关闭计算机和所有连接设备的电源。 2. 确保显示器正确连接。 3. 打开显示器的电源，然后打开系统单元的电源。让计算机启动 Windows 8.1 。� 4. 5. 在 选择Setting（设置）� （控制面板)，然后双击 再单击� 6. 单击 Change the Display Settings（更改显示设置）选项卡。� 7. 单击 Advanced Settings （高级设置）图标。� 8. 单击 Monitor （显示器）选项卡。� 9. 单击 Properties （属性）按钮。� 10. Driver（驱动程序）选项卡。� 11. 单击 Update Driver ( 更新驱动程序 )，然后单击 Browse the computer to find the� driver program ( 浏览计算机以查找驱动程序 )。� 12. 选择 Pick from the list of device driver program on the computer （从计算机上的设� 备驱动程序列表中选择）。� 13. 单击 Hard Disk ( 从磁盘安装 ) 按钮。� 14. 选择 “T2054F.inf” 文件，单击 Open （打开）按钮。单击 OK （确定）按钮。� 15. 在新窗口中选择 T2054F，然后单击 Next （下一步）。� 16. 安装完成后，删除下载的程序文件，关闭所有窗口。� 17. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。� 通过单击 Browse（浏览）按钮，然后浏览� Control Panel Hardware and Sound （硬件和声音)图标，� 并指向下述路径:� X\Monitor Drivers\Windows 8.1� （其中 X 代表“下载完成的驱动程序所在的文件夹（如桌面））。� 操作系统� Desktop（桌面） 上，将鼠标移到屏幕右下角，� Display（显示） 。� 单击� ，双击� 图标� 找到对应显示器驱动程序，下载到该显示器� 连接的主机上暂存（如桌面）。 � 从联想网站http://support.lenovo.com.cn� © 版权所有 Lenovo 2015 © www.520101.com © Lenovo 2015 © 3 3-8 Windows 10 Microsoft Windows 10 1. 2. 3. Windows 10 4. http://support.lenovo.com.cn/ PC ( ) 5. Display Properties ( ) Start ( ) Control Panel ( ) Hardware and Sound ( ) Display ( ) 6. Change the display settings ( ) 7. Advanced Settings ( ) 8. Monitor ( ) 9. Properties ( ) 10. Driver ( ) 11. Update Driver ( ) Browse the computer to find the driver program ( ) 12. Pick from the list of device driver program on the computer ( ) 13. Hard Disk ( ) Browse ( ) X:\Monitor Drivers\Windows 10 ( X “ ” ( )) 14. "T2054F.inf" Open ( ) OK ( ) 15. T2054F Next ( ) 16. 17. LCD CRT , Lenovo 1280 x 1024 @ 60Hz 640 x 480 @ 60Hz www.520101.com 附录 A. 服务和支持 电话技术支持 国家或地区 电话号码 中国 800-810-8888，（010）82879425 © 版权所有 Lenovo 2015 © 附录 A. A-1 www.520101.com 附录 B . 声明 Lenovo 可能不会在所有国家（地区）都提供本文档中讨论的产品、服务或功能。 有关您所 在区域可能得到的产品和服务的信息，请咨询当地的 Lenovo 代表机构。 对 Lenovo 产品、程 序或服务的任何引用，并不明示或暗示只能使用 Lenovo 的产品、程序或服务。 只要不侵犯 Lenovo 的任何知识产权，则可以使用具有同等功能的任何产品、程序或服务。但是，评估和 检验任何其它产品、程序或服务的操作是用户自己的责任。 Lenovo 公司可能已拥有或正在申请本文档提及的各项专利。 本文档的发行并未给予您使用 这些专利的许可。 您可以以书面形式向以下地址发送许可查询： LENOVO 公司“按原样”提供本出版物，不提供任何明示的或隐含的担保，包括但不限于 非侵犯性、适销性或针对特定目的的适用性的任何隐含担保。 某些司法管辖区域不允许排除 特定交易中的明示或隐含的担保，因此本声明可能不适合您。 本出版物中的信息可能包含技术上的不准确性或印刷错误。 本手册中的信息会定期更改；这 些更改将列入本出版物的以后版本中。 Lenovo 可能随时对本出版物中描述的产品和 / 或程序 进行改进和 / 或更改，恕不另行通知。 本文档介绍的产品不适合在移植或其它生命支持等应用中使用。在这些应用中，一旦工作不 正常，可能会导致人身伤害甚至死亡。 本文档中包含的信息并不影响或改变 Lenovo 产品规 格或保修。 本文档中的任何信息均不能作为对 Lenovo 或第三方知识产权的明示或隐含的许 可或者免责。 本文档中的所有信息均在特定环境中取得，仅作为解释说明而提供。 在其它 操作环境中取得的结果可能会不同。 Lenovo 可能会以它认为不侵犯您权利的任何合适的方式使用或发布您提供的任何信息。 本出版物中对非 Lenovo 网站的任何引用仅用于方便目的，并不以任何方式作为对这些网站 的认可。 这些网站上的资料不是此 Lenovo 产品资料的组成部分，使用这些网站的风险由您 自行承担。 此处提供的性能数据是在受控环境中取得的。 因此，在其它操作环境中获得的结果可能有显 著差异。 一些测量值可能是在开发级系统上取得的，因此不能保证这些测量值在常规系统上 完全相同。 此外，一些测量值可能是通过推断评估而取得的。 实际结果可能会不同。 本文 档的用户应验证针对其特定环境的相应数据。 商标 Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing 下列术语是 Lenovo 在美国和 / 或其它国家的商标： Lenovo Lenovo 标志 ThinkCenter ThinkPad ThinkVision ENERGY STAR 和 ENERGY STAR 标志是注册的美国商标。 Microsoft、 Windows 和 Windows NT 是 Microsoft 集团公司的商标。 其它公司、产品或服务的名称可能是其它所有者的商标或服务标记。 © 版权所有 Lenovo 2015 © 附录 B. B-1 www.520101.com 附录C. 有害物质 能效等级 据中华人民共和国国家标准《计算机显示器能效限定值及能效等级》（GB 21520-2008）的规定， 下表列出了本产品所达到的能效等级。 能源效率 (cd/W) ﹥ 1.05 关闭状态能耗 (W) ﹤ 0.5 能效等级 1 级 能效标准 GB 21520-2008 《废弃电器电子产品回收处理管理条例》提示性说明 联想鼓励拥有联想品牌产品的用户当不再需要此类产品时，遵守国家废弃电器电子产品回收 处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。更多 回收服务信息，请点击进入 http://support.lenovo.com.cn/activity/551.htm © 版权所有 Lenovo 2015 © 附录 C. C-1 有害物质 部件名称 铅（Pb) 汞（Hg） 镉（Cd） 六价铬 (Cr(VI)) 多溴联苯 （PBB） 多溴二苯醚 （PBDE） 外壳 液晶显示屏 /灯管 电路板组件* 电源线/连 接线 金属件 附件 本表格依据SJ/T 11364 的规定编制 *： 电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连 接器等。 ○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量 要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定 的限量要求。 注：表中标记“×”的部件，皆因全球技术发展水平限制而无法实现有害物质的 替代。 ○ × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 为满足中国电子电气产品有害物质限制相关的法律法规和其他要求，联想公司对本产品 中有害物质，按部件分类，声明如下。 www.520101.com © 版权所有 Lenovo 2015 © 附录 C. C-2 中国环境标志产品认证提示性说明 产品无任何外接输入电源相连时才能实现零功耗状况。 保证产品售出后3年内提供可更换部件。
