联想LD6510PwA液晶显示器说明书
LD6510PwA 65" 专业液晶显示器 (18-005381)
使用说明书
ii
LD6510PwA 65" 专业液晶显示器使用说明书
iii
© 版权所有 联想 2012

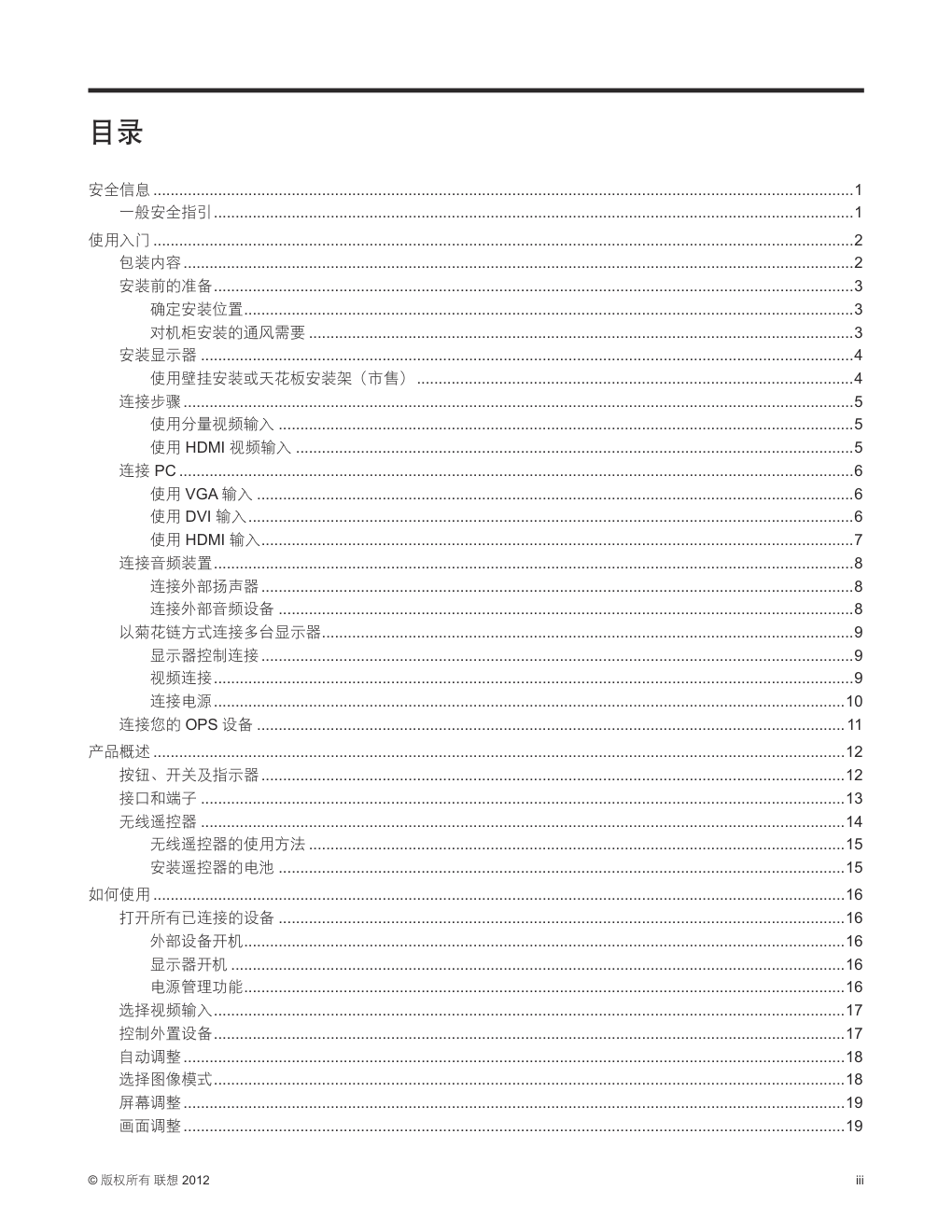

目录
安全信息 ..................................................................................................................................................................1
一般安全指引 ....................................................................................................................................................1
使用入门 ..................................................................................................................................................................2
包装内容 ...........................................................................................................................................................2
安装前的准备 ....................................................................................................................................................3
确定安装位置 .............................................................................................................................................3
对机柜安装的通风需要 ..............................................................................................................................3
安装显示器 .......................................................................................................................................................4
使用壁挂安装或天花板安装架（市售） .....................................................................................................4
连接步骤 ...........................................................................................................................................................5
使用分量视频输入 .....................................................................................................................................5
使用 HDMI 视频输入 .................................................................................................................................5
连接 PC ............................................................................................................................................................6
使用 VGA 输入 ..........................................................................................................................................6
使用 DVI 输入 ............................................................................................................................................6
使用 HDMI 输入 .........................................................................................................................................7
连接音频装置 ....................................................................................................................................................8
连接外部扬声器 .........................................................................................................................................8
连接外部音频设备 .....................................................................................................................................8
以菊花链方式连接多台显示器 ...........................................................................................................................9
显示器控制连接 .........................................................................................................................................9
视频连接 ....................................................................................................................................................9
连接电源 ..................................................................................................................................................10
连接您的 OPS 设备 ........................................................................................................................................11
产品概述 ................................................................................................................................................................12
按钮、开关及指示器 .......................................................................................................................................12
接口和端子 .....................................................................................................................................................13
无线遥控器 .....................................................................................................................................................14
无线遥控器的使用方法 ............................................................................................................................15
安装遥控器的电池 ...................................................................................................................................15
如何使用 ................................................................................................................................................................16
打开所有已连接的设备 ...................................................................................................................................16
外部设备开机 ...........................................................................................................................................16
显示器开机 ..............................................................................................................................................16
电源管理功能 ...........................................................................................................................................16
选择视频输入 ..................................................................................................................................................17
控制外置设备 ..................................................................................................................................................17
自动调整 .........................................................................................................................................................18
选择图像模式 ..................................................................................................................................................18
屏幕调整 .........................................................................................................................................................19
画面调整 .........................................................................................................................................................19
iv
LD6510PwA 65" 专业液晶显示器使用说明书

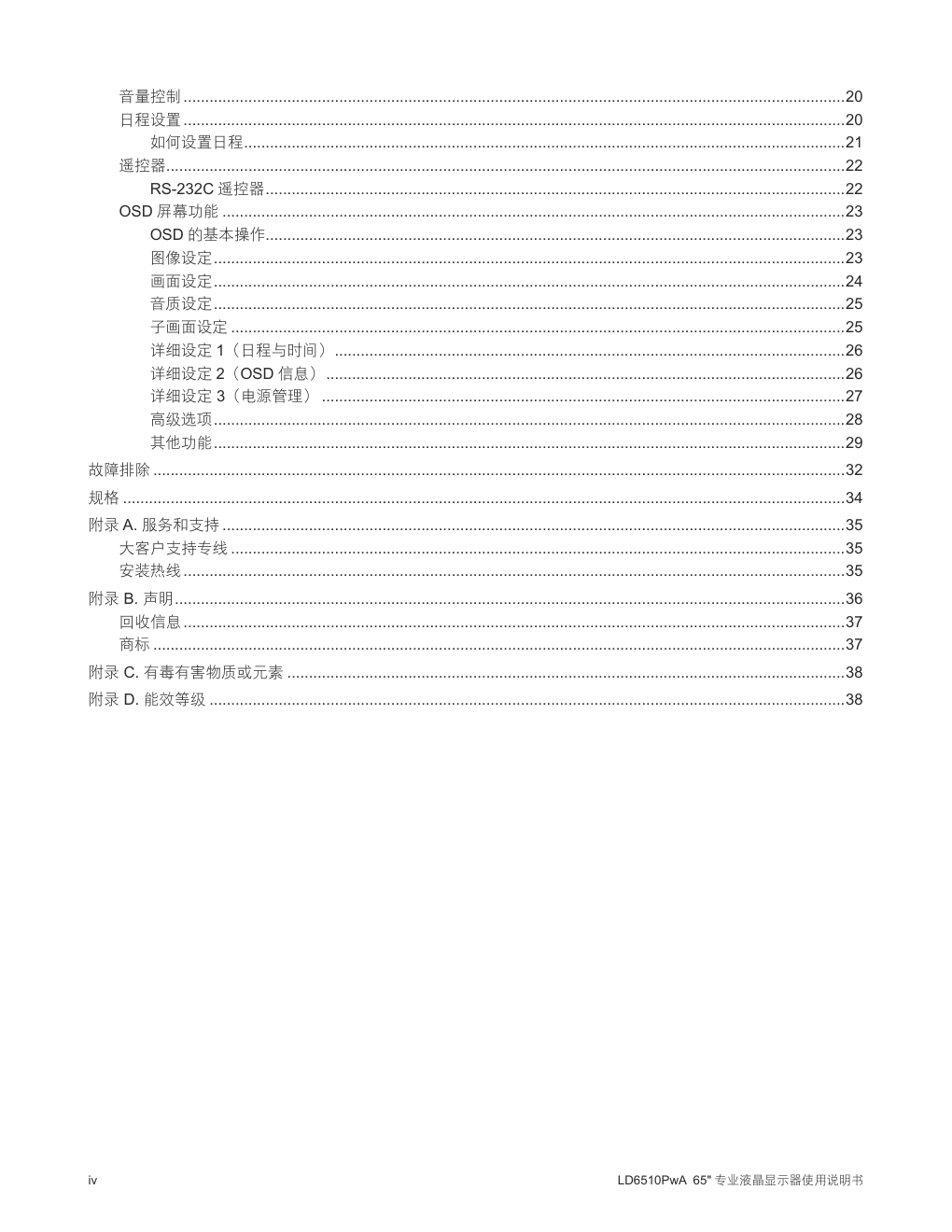

音量控制 .........................................................................................................................................................20
日程设置 .........................................................................................................................................................20
如何设置日程 ...........................................................................................................................................21
遥控器 .............................................................................................................................................................22
RS-232C 遥控器 ......................................................................................................................................22
OSD 屏幕功能 ................................................................................................................................................23
OSD 的基本操作 ......................................................................................................................................23
图像设定 ..................................................................................................................................................23
画面设定 ..................................................................................................................................................24
音质设定 ..................................................................................................................................................25
子画面设定 ..............................................................................................................................................25
详细设定 1（日程与时间） ......................................................................................................................26
详细设定 2（OSD 信息） ........................................................................................................................26
详细设定 3（电源管理） .........................................................................................................................27
高级选项 ..................................................................................................................................................28
其他功能 ..................................................................................................................................................29
故障排除 ................................................................................................................................................................32
规格 .......................................................................................................................................................................34
附录 A. 服务和支持 ................................................................................................................................................35
大客户支持专线 ..............................................................................................................................................35
安装热线 .........................................................................................................................................................35
附录 B. 声明 ...........................................................................................................................................................36
回收信息 .........................................................................................................................................................37
商标 ................................................................................................................................................................37
附录 C. 有毒有害物质或元素 .................................................................................................................................38
附录 D. 能效等级 ...................................................................................................................................................38
1
© 版权所有 联想 2012

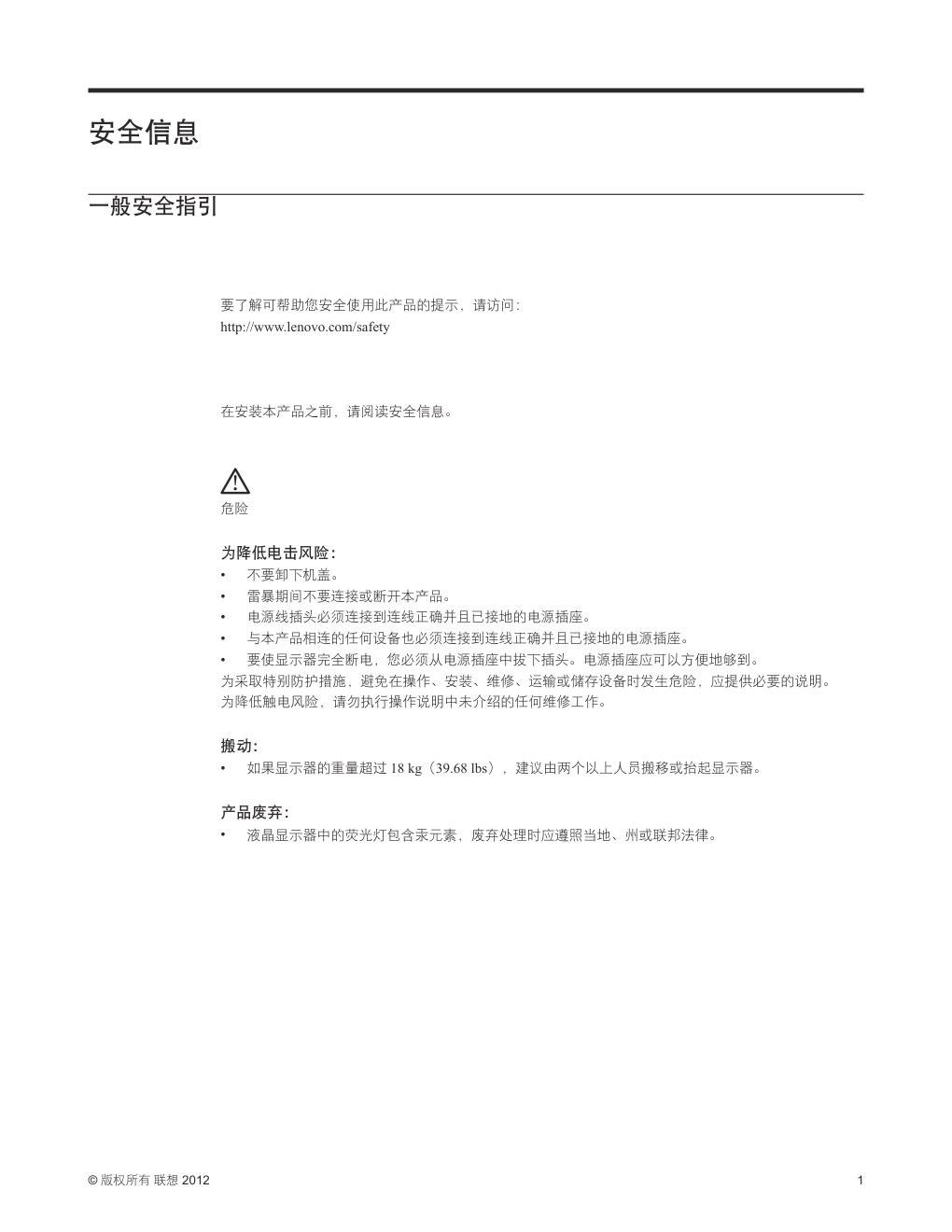

安全信息
一般安全指引
要了解可帮助您安全使用此产品的提示，请访问：
http://www.lenovo.com/safety
在安装本产品之前，请阅读安全信息。
危险
为降低电击风险：
•
不要卸下机盖。
•
雷暴期间不要连接或断开本产品。
•
电源线插头必须连接到连线正确并且已接地的电源插座。
•
与本产品相连的任何设备也必须连接到连线正确并且已接地的电源插座。
•
要使显示器完全断电，您必须从电源插座中拔下插头。电源插座应可以方便地够到。
为采取特别防护措施，避免在操作、安装、维修、运输或储存设备时发生危险，应提供必要的说明。
为降低触电风险，请勿执行操作说明中未介绍的任何维修工作。
搬动：
•
如果显示器的重量超过 18 kg（39.68 lbs），建议由两个以上人员搬移或抬起显示器。
产品废弃：
•
液晶显示器中的荧光灯包含汞元素，废弃处理时应遵照当地、州或联邦法律。
2
LD6510PwA 65" 专业液晶显示器使用说明书

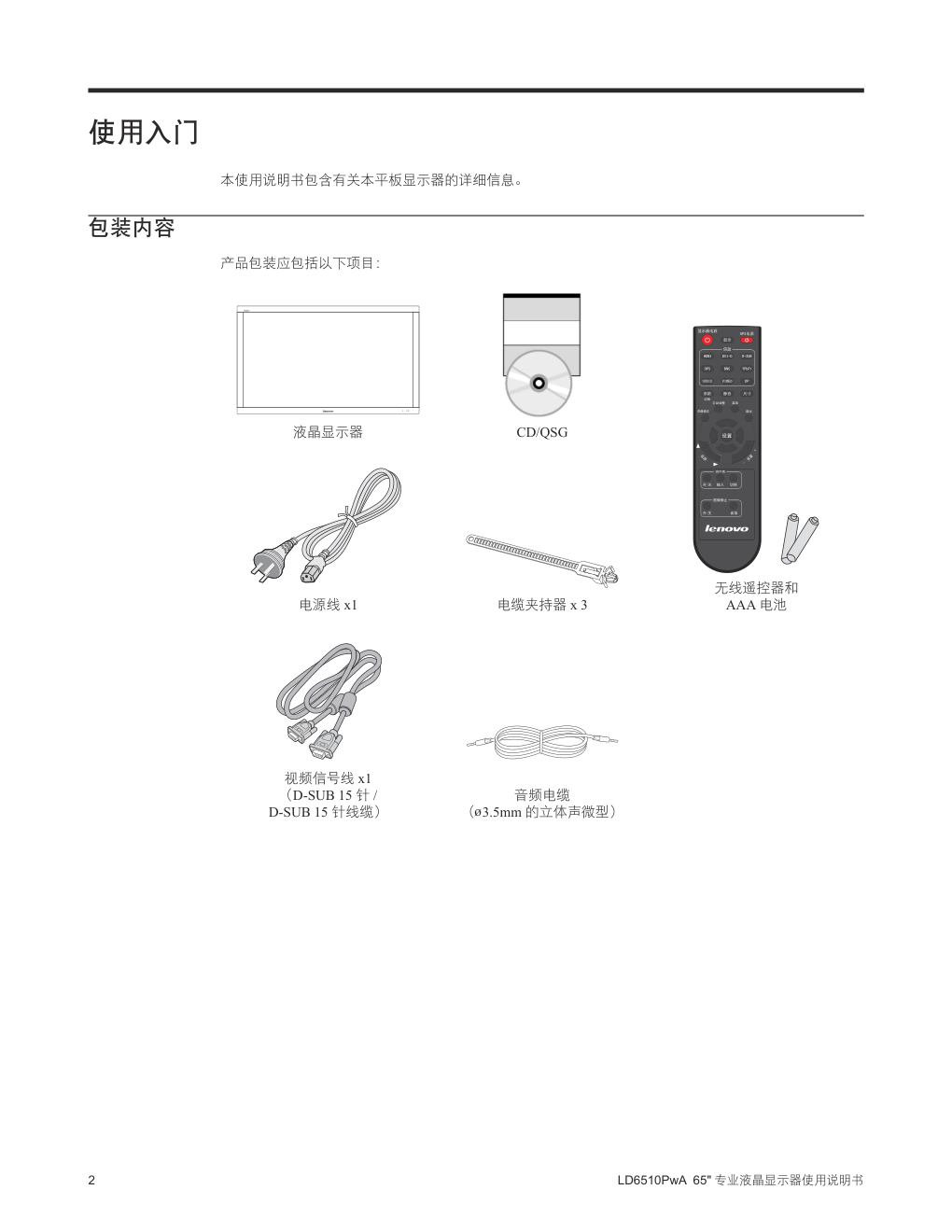

使用入门
本使用说明书包含有关本平板显示器的详细信息。
包装内容
产品包装应包括以下项目：
液晶显示器
CD/QSG
无线遥控器和
AAA 电池
电源线 x1
电缆夹持器 x 3
视频信号线 x1
（D-SUB 15 针 /
D-SUB 15 针线缆）
音频电缆
（ 3.5mm 的立体声微型）
ø
3
© 版权所有 联想 2012
安装前的准备
确定安装位置
警告：
不要尝试自行安装液晶显示器。
安装你的液晶显示器，必须由技师来安装。与商家联系，以得到更多的信息。
警告：
移动或安装液晶显示器时，必须由两个或更多的人来做。
如果液晶显示器坠落，将致人受伤。
警告：
在固定或操作显示器时，不得使显示器的顶面朝下、屏面朝上或朝下。
重要：
为了防止损坏屏幕表面，使液晶显示器放置在桌面上的保护膜上。液晶显示器在装箱时覆盖着这种保护
膜。
对机柜安装的通风需要
为了能让热量散出去，应如下图所示，与周围物件之间保留一定的间隙。
警告：
工作保证温度范围的上限为 40° C。将显示器安装在机箱或机柜中时，要确保充分的通风，或是采用冷却
风扇，或是在机箱上开一些垂直的通风孔，使机箱内的温度保持在 40° C 以下。
显示器中有温度传感器和冷却风扇。如果液晶显示器变得过热，冷却风扇便会自动运行。假如液晶显示
器的温度过高，将显示“警告”菜单。
如果“警告”菜单出现，停止液晶显示器的运行使其降温。如果在机柜内或在液晶显示器表面有保护装
置的情况下使用液晶显示器，请使用 { 热状态 } 检查显示器内部温度（参见第 27 页）。如果温度高于正
常值，请使用 { 屏幕保护 } 功能将 { 冷却风扇 } 设为 { 开 }（参见第 28 页）。
4
LD6510PwA 65" 专业液晶显示器使用说明书

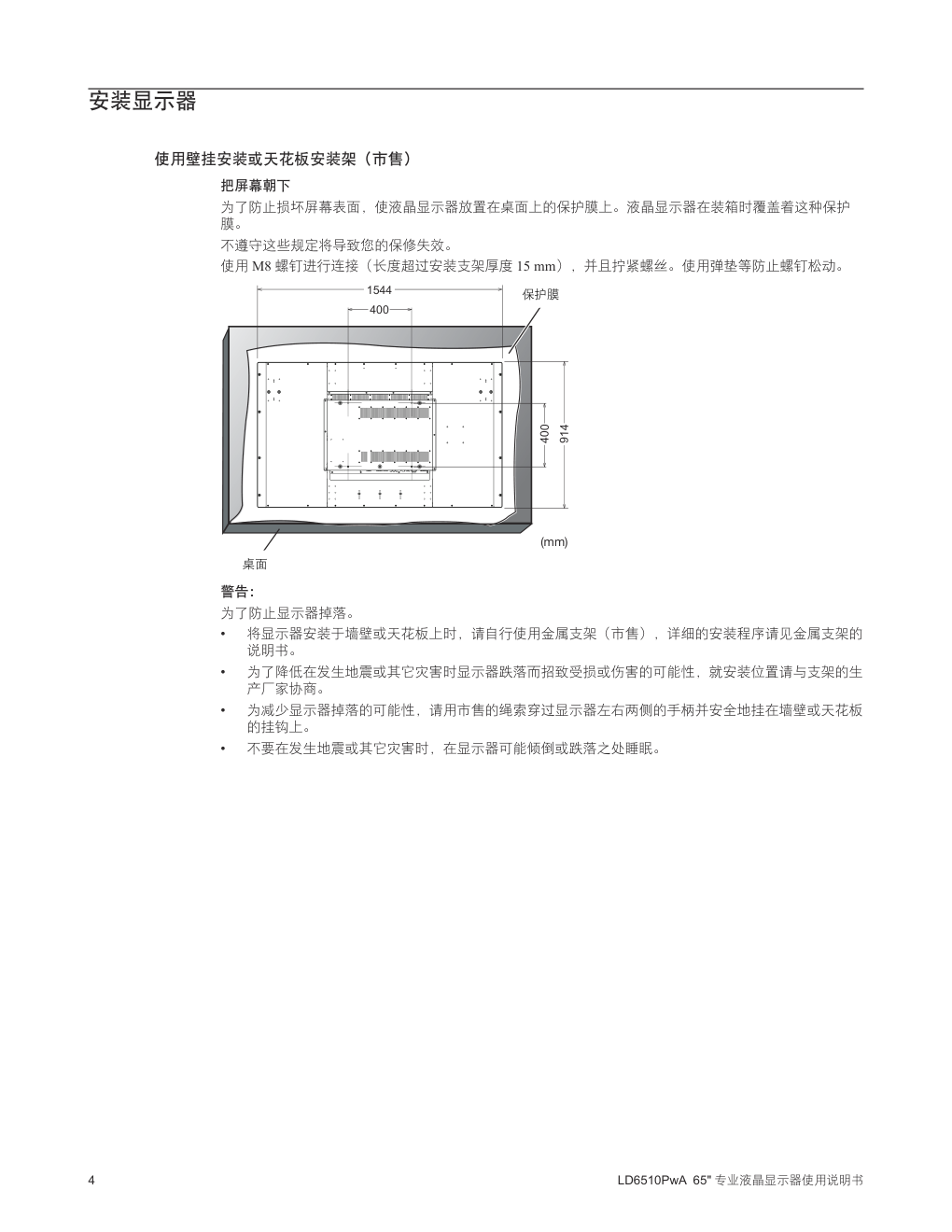

安装显示器
使用壁挂安装或天花板安装架（市售）
把屏幕朝下
为了防止损坏屏幕表面，使液晶显示器放置在桌面上的保护膜上。液晶显示器在装箱时覆盖着这种保护
膜。
不遵守这些规定将导致您的保修失效。
使用 M8 螺钉进行连接（长度超过安装支架厚度 15 mm），并且拧紧螺丝。使用弹垫等防止螺钉松动。
Protective Sheet
(mm)
Table
400
400
914
1544
警告：
为了防止显示器掉落。
•
将显示器安装于墙壁或天花板上时，请自行使用金属支架（市售），详细的安装程序请见金属支架的
说明书。
•
为了降低在发生地震或其它灾害时显示器跌落而招致受损或伤害的可能性，就安装位置请与支架的生
产厂家协商。
•
为减少显示器掉落的可能性，请用市售的绳索穿过显示器左右两侧的手柄并安全地挂在墙壁或天花板
的挂钩上。
•
不要在发生地震或其它灾害时，在显示器可能倾倒或跌落之处睡眠。
保护膜
桌面
5
© 版权所有 联想 2012

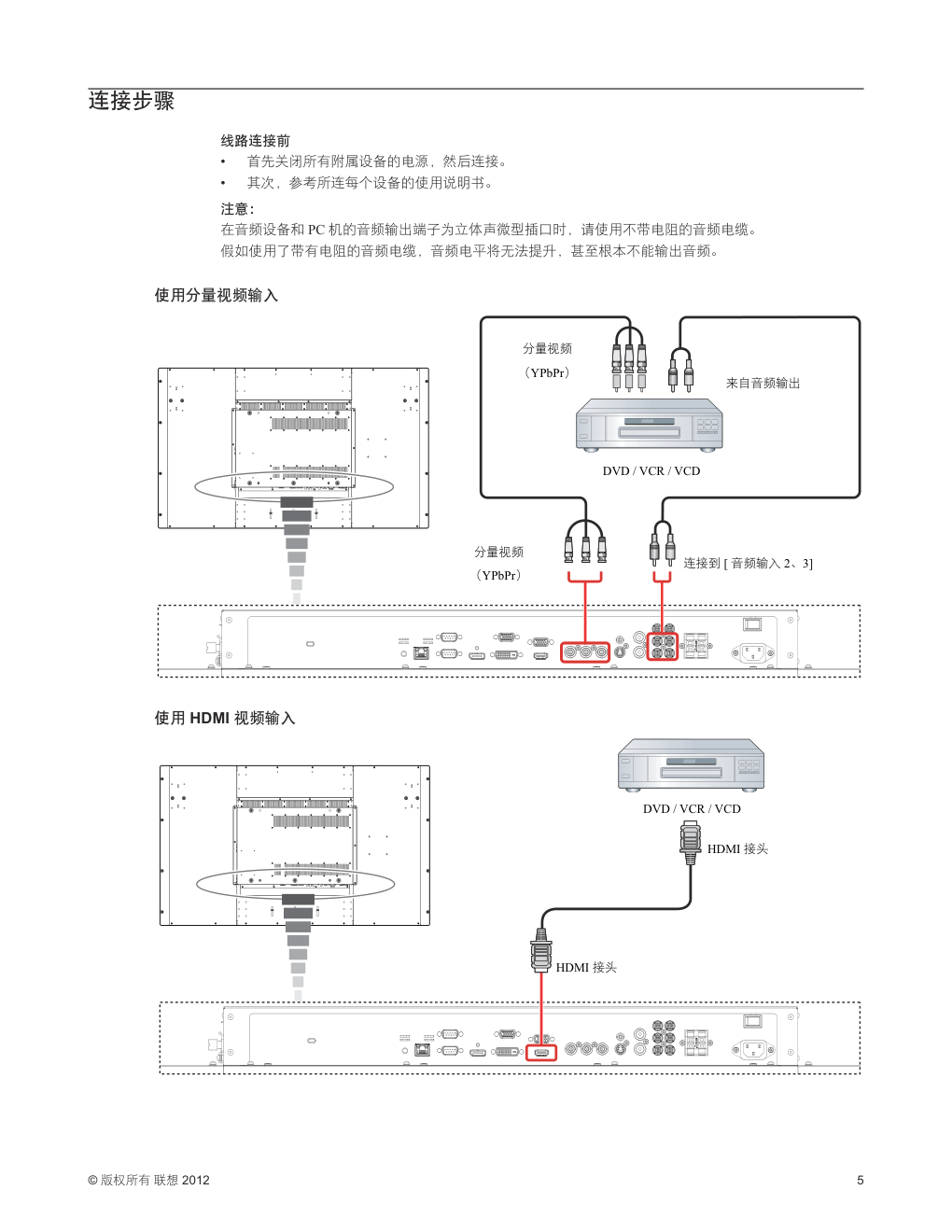

连接步骤
线路连接前
•
首先关闭所有附属设备的电源，然后连接。
•
其次，参考所连每个设备的使用说明书。
注意：
在音频设备和 PC 机的音频输出端子为立体声微型插口时，请使用不带电阻的音频电缆。
假如使用了带有电阻的音频电缆，音频电平将无法提升，甚至根本不能输出音频。
使用分量视频输入
DVD / VCR / VCD
使用 HDMI 视频输入
DVD / VCR / VCD
分量视频
（YPbPr）
分量视频
（YPbPr）
来自音频输出
DVD / VCR / VCD
DVD / VCR / VCD
HDMI 接头
HDMI 接头
连接到 [ 音频输入 2、3]
6
LD6510PwA 65" 专业液晶显示器使用说明书
连接 PC
使用 VGA 输入
PC
使用 DVI 输入
PC
D-Sub 15 针
来自模拟 VGA 输出
来自音频输出
连接到 [ 音频输入 1、2、3]
来自 DVI 输出
连接到 [ 音频输入 1、2、3]
连接到 [DVI 输入 ]
来自音频输出
计算机
计算机
连接到 [VGA 输入 ]
7
© 版权所有 联想 2012
使用 HDMI 输入
PC
连接到 [HDMI 输入 ]
来自 HDMI 输出
计算机
8
LD6510PwA 65" 专业液晶显示器使用说明书
连接音频装置
连接外部扬声器
External speakers
连接外部音频设备
Stereo Amplifier
RCA
To [AUDIO OUT]
Audio In
外部扬声器
音频输入
RCA
连接到 [ 音频输出 ]
立体声放大器
9
© 版权所有 联想 2012
以菊花链方式连接多台显示器
您可以按照菊花链方式连接多台显示器，在视频墙等场合使用。
注意：
在菊花链配置中，最多可连接 25 台显示器（5x5）。
显示器控制连接
将显示器 1 的 [RS-232 输出 ] 接口连接到显示器 2 的 [RS-232 输入 ] 接口。
[RS-232 In]
PC
[RS-232 Out]
[RS-232 In]
视频连接
将显示器 1 的 [D-Sub 输出 ] 接口连接到显示器 2 的 [D-Sub 输入 ] 接口。
计算机
计算机
[RS232 输入 ]
[D-Sub 输入 ]
[RS232 输入 ]
[D-Sub 输入 ]
[RS232 输出 ]
[D-Sub 输出 ]
10
LD6510PwA 65" 专业液晶显示器使用说明书
连接电源
•
电源插座的安装应尽量靠近设备，并且可以方便地够到。
•
将插头完全插入插座中。
•
松散的连接会使图像不清晰。
注意：
关于如何正确选择 AC 电源线，请参阅本手册的“安全信息”部分。
电源线
夹持器（附件）
电缆夹持器
使用夹持器安全固定线缆
11
© 版权所有 联想 2012
连接您的 OPS 设备
1. 将钥匙由锁定调整至开启。拧松螺丝，向右转动 L 型支架。
2. 安装您的 OPS 设备。
3. 将钥匙由开启调整至锁定。向左转动 L 型支架，拧紧螺丝。
12
LD6510PwA 65" 专业液晶显示器使用说明书
产品概述
按钮、开关及指示器
AC On
OPS On/Off
DC On/Off
AC Off
1.
主电源开关
开启或关闭主电源。
2.
DC/OPS 电源开关
DC 开 / 关：开启或关闭显示器的 DC 电源。
OPS 开 / 关：开启或关闭内置 OPS 设备的电源。
注意：
• 当 [DC] 开启后，[OPS] 才可以被开启。
• 当 [DC]/[OPS] 开启时，关闭 [DC]，则 [OPS] 还会被
保持开启。
• 当 [OPS] 开启时，短暂单击这个开关会进入待机模式
(Sleep Mode，根据操作系统的内部电源管理设定 )，
持续按着这个开关 4 秒钟会强迫关闭 OPS 电源。
3.
光感应器
根据环境光照状况自动控制屏幕亮度。
此控制选项可通过 OSD 设置菜单来选择：[ 关 ]、
[ 环境 1] 或 [ 环境 2]。
4.
电源指示灯
指示液晶显示器状态。
• 绿灯常亮：电源接通。
• 红灯常亮：电源切断。某些操作，例如接通电源等可
以执行。
• 绿灯和红灯均常亮：液晶显示器处于休眠状态。
• 不亮：主电源切断。
• 红灯常亮而绿灯闪烁：液晶显示器处于日程待机模
式。
• 红灯闪烁：液晶显示器发生错误（通过自诊断功能检
测）。
5.
遥控感应器
接收无线遥控器的信号。
AC 关
AC 开
OPS 开 / 关
DC 开 / 关
13
© 版权所有 联想 2012
接口和端子
1.
OPS 电源状态
绿色：表示 OPS 已插入。
红色：表示 OPS 已拔出。
2.
主电源开关
总电源开关切换按键。
3.
LAN 端口
连接到 OPS 设备的 LAN 端口。
4.
RS-232 输入
连接 RS232C 网络输入，以实现环通功能。
5.
RS-232 输出
连接 RS232C 网络输出，以实现环通功能。
6.
显示端口
输入来自 PC 或者来自 AV 设备 HDMI 输出的数字视频。
（Displayport 线）
7.
DVI 输入
输入来自 PC 或者来自 AV 设备 HDMI 输出的数字视频。
（DVI 线）
8.
D-Sub 输出
输出的视频信号与来自 [D-Sub 输入 ] 接口的视频信号
相同。（D-Sub 线）
9.
HDMI（MHL）
输入来自台式电脑、笔记本电脑、或 AV 设备的数字音
频 / 视频。您的智能手机也可连接到此处，以建立 MHL
连接。（HDMI-Micro USB 线）
10.
D-Sub 输入
输入来自台式电脑或笔记本电脑的视频信号（D-Sub
线）。
11.
分量视频输入
输入来自 AV 设备的 YPbPr 视频。（BNC 线）
12.
S-VIDEO 输入
输入来自 AV 设备的 S-Video 视频。（S-Video 线）
13.
音频 1 输入
3.5mm 立体声 mini 插孔，用于输入音频。
14.
复合视频输入
输入来自 AV 设备的复合视频。（BNC 线）
15.
复合视频输出
将复合视频输出到 AV 设备。（BNC 线）
16.
音频 2 输入
立体声 RCA 接口，用于输入音频。
17.
音频 3 输入
立体声 RCA 接口，用于输入音频。
18.
音频输出
将音频输出到外部 AV 放大器。
19.
外部扬声器端子
连接到您选购的立体声扬声器。
20.
交流电源输入（3 针，带接地端子）
将随附的电源线连接到交流电源插座。
21.
电缆夹持器
将连接的线缆固定到位。
22.
防盗锁槽
您可以插入 Kensington 防盗锁钥匙。
14
LD6510PwA 65" 专业液晶显示器使用说明书
无线遥控器
1.
[ 显示器电源 ] 按钮
控制电源的开 / 关。
* 如果显示器上的 LED 电源指示器不发亮，控制功能不
工作。
2.
[ 信源 ] 按钮
选择输入信号：[HDMI]、[DVI-D]、[D-SUB]、[OPS]、
[YPbPr]、[VIDEO(S)]、[VIDEO] 和 [DP]。
注意：[BNC] 按钮不工作。
3.
[ 音箱 ] 按钮
切换内部扬声器和外部扬声器。
4.
[ 自动调整 ] 按钮
进入自动设置菜单。参见第 18 页和第 24 页。
5.
[ 图像模式 ] 按钮
选择图像模式：[ 高亮度 ]、[ 标准 ]、[sRGB] 和 [ 影院
效果 ]。参见第 18 页。
高亮度：使亮度最大。
标准：出厂默认设置。
sRGB：适用于与 sRGB 兼容设备的色彩匹配。
影院效果：适合观看影片。
6.
[ 向上 ] 按钮（）
用作 键向上移动突出显示的区域可以选择 OSD 菜单
中的调节项目。当正在使用 PIP 模式时，此键使子画面
向上方移动。
7.
[ 向左 ] 按钮（◄）
用作（
）按钮 , 减小 OSD 菜单中的调节值。当正在使
用 PIP 模式时，此键使子画面向左边移动。
8.
[ 设置 ] 按钮
接受在 OSD 菜单中所进行的设置。
9.
[ 音源 ] 按钮
选择音频输入：[AUDIO1]、[AUDIO2]、[AUDIO3] 和
[HDMI]。请注意，不能选择 [VIDEO(S)] 和 [VIDEO]。
只有在视频输入源为 [HDMI]、[DP]、或 [OPS] 时，可
以选择 [HDMI]。
10.
[ 画中画 ]（PIP）按钮
[ 开 / 关 ] 按钮： 开启 / 关闭 PIP 或 POP 模式。
[ 输入 ] 按钮： 选择显示于子画面上的视频信号。
[ 切换 ] 按钮： 对主画面与子画面进行切换。
[ 说明 ]
PIP: 画中画。
子画面显示于主画面内。
POP: 画外画。
子画面显示于主画面的右侧底部。
SIDE BY SIDE
主画面和子画面并列显示。
注意：当画面尺寸为“CUSTOM”（自定义） 或“REAL”
（原始设定）时，“PIP”和“POP”模式将不能起动。
11.
[ 图像静止 ] 按钮
[ 开 / 关 ] 按钮： 开启 / 关闭静止画面模式。
[ 抓取 ] 按钮： 捕获新的画面。
12.
[OPS 电源 ] 按钮
开启 / 关闭 OPS 电源。
13.
[ 显示 ] 按钮
显示器幕信息，参见第 30 页。当遥控器模式设为“锁
定”时，按住 [ 显示 ] 按钮至少 5 秒钟，可返回“正常”
模式。
14.
[ 尺寸 ] 按钮
选择画面尺：[ 全屏 ]、[ 正常模式 ]、[ 自定义 ]、[ 动态 ]
和 [ 原始设定 ]。参见第 29 页。
15.
[ 静音 ] 按钮
静音功能的开与关。
16.
[ 菜单 ] 按钮
关闭与启动菜单。
17.
[ 退出 ] 按钮
显示上一级 OSD 菜单。
18.
[ 向右 ] 按钮（►）
用作（
）按钮 , 增大 OSD 菜单中的调节值。当正在使
用 PIP 模式时，此键使子画面向右边移动。
19.
[ 向下 ] 按钮（）
用作 键向下移动突出显示的区域可以选择 OSD 菜单
中的调节项目。当正在使用 PIP 模式时，此键使子画面
向下方移动。
20.
[ 音量 ] 按钮（VOL）
按下 + 号（
）一侧可以提高音频输出电平。
按下 - 号（
）一侧可以降低音频输出电平。
15
© 版权所有 联想 2012
无线遥控器的使用方法
无线遥控器的工作范围
在操作按键时，将无线遥控器指向液晶显示器的遥
控接收窗口。
遥控器的使用距离大约 7m 左右。当液晶显示器遥
控接收窗口的水平 / 垂直角度在 30 度范围内时，遥
控距离约 3.5m。
警告：
当垂直的阳光或强光照射液晶显示器的遥控接收窗
口时，或当中间有物体遮挡时，遥控器的信号无作
用。
遥控器的使用
•
不要使它受到很大撞击。
•
不要使水或其它液体进入遥控器。如果遥控器
弄湿了，立刻擦干。
•
防止部件受热或蒸汽。
•
除了安装电池，任何情况下都不要打开遥控器
盖。
安装遥控器的电池
遥控器的电池是 1.5V AAA 电池。
1. 按照箭头指示方向打开电池盖。
2. 根据电池槽内的（
）和（
）标记，放入电池。
3. 盖上盖子。
OPEN
OPEN
OPEN
警告：
错误的用法将导致电池漏液或破碎。
务必特别注意以下几点。
•
放置 AAA 电池时，使每节电池的（
）和（
）标记与电池槽中的（
）和（
）标记相匹配。
•
不要混用不同类型的电池。
•
不要将新电池与旧电池混合使用。否则会缩短电池寿命及发生电池漏液。
•
立即取出耗尽的电池以防电池酸液泄露到电池槽中。不要接触已耗尽的电池酸液，它可致使你的皮肤
损伤。
注意：
如果你不打算长时间的使用遥控器，请将电池拆掉。
16
LD6510PwA 65" 专业液晶显示器使用说明书
如何使用
打开所有已连接的设备
外部设备开机
1. 打开已连接的外设，如计算机和 VCR 等。
在显示器开机之前，先打开计算机。
显示器开机
2. 接通总电源开关。
电源指示器的绿灯发光。
在主电源开关处于切断状态（电源指示器关闭）时，位于显示
器底部和无线遥控器上的控制键不工作。
在需要使用这些键时，请检查主电源开关是否已经接通（电源
指示器开启）。
电源指示器状态
LED
开机
绿色
关机
红色
“日程”启动时，电源
备用
红灯亮
绿灯闪烁
电源备用
红色，绿色
诊断（检测出有故障）
红灯闪烁
* 参见第 32 页的故障排除。
3. 当电源指示灯显示红色时，按显示器上的 [ 显示器电源 ]
按钮。
电源指示器转为绿灯发光。
注意： 您需要使用一个细长物件按显示器上的 [ 显示器电源 ]
按钮。
电源管理功能
只要在一段固定的期间内不使用键盘或鼠标，即使显示器的电
源处于开启状态，本功能也可以降低显示器的功率消耗。
本功能工作时，屏幕变暗，电源指示器的红灯和绿灯同时发
光。
本功能，只有在与显示器相连接的计算机配置有 VESA 认可
的 DPM 电源管理功能时方才有效。
检查该项用于 RGB 的电源管理功能（节电功能）是否处于
ON 状态。
若针对 VIDEO 开启了此功能，显示器将在失去 YPbPr、
VIDEO(S) 或 VIDEO 同步信号 10 分钟后进入睡眠模式。
（DPM：为 Display Power Management 的缩写）
注意：
用于 RGB 和 VIDEO 的默认电源管理设置（节能功能）处于
ON 状态。
Main Power Switch
ON
OFF
主电源开关
关
开
Power Button
OPS On/Off
DC On/Off
OPS 开 / 关
DC 开 / 关
电源按钮
17
© 版权所有 联想 2012
选择视频输入
您可以按无线遥控器上相应的 [ 信源 ] 按钮来选择所需的视频输入。
可选的视频输入包括：[HDMI]、[DVI-D]、[D-SUB]、[OPS]、[YPbPr]、[VIDEO(S)]、[VIDEO]、以及 [DP]。
控制外置设备
控制外部连接的设备以播放这些设备所输出的图像。
VCR, etc.
PC
VCR 等
18
LD6510PwA 65" 专业液晶显示器使用说明书
自动调整
通过无线遥控器上的 [ 自动调整 ] 按钮或 OSD 菜单中的“自动调整”，可以自动调整画面尺寸、水平 / 垂
直位置、时钟、时钟相位、白电平和黑电平。
注意：自动调整仅对 D-SUB 有效。
PIP
1
2
3
画面设定
自动调整
自动调节
关
全屏
水平位置
垂直位置
时钟
时钟相位
50
变焦模式
自定义缩放
50
50
50
输入分辨率
画面复位
:选择
:下一步
设置
:返回
退出
:结束
菜单
选择图像模式
使用无线遥控器上的 [ 图像模式 ] 按钮，可以选择与所播放的图像相适应的图像模式。
高亮度：将亮度最大化。
标准：厂方预设值。
sRGB：适用于与 sRGB 兼容设备的色彩匹配。
影院效果：适用于观看影片。
19
© 版权所有 联想 2012
屏幕调整
在执行了自动调整后图像仍然不能正常显示时，您可以按无线遥控器上的 [ 菜单 ] 按钮以显示 OSD 菜单，
然后对屏幕进行调整。使用 OSD 菜单中的画面设定设置工具条，可以对水平 / 垂直位置、时钟、时钟相位、
自定义缩放和输入分辨率进行调整。
注意：
位置调整仅对 D-SUB、YPbPr、VIDEO(S) 和 VIDEO 有效。
时钟调整仅对 D-SUB 有效。
缩放调整对所有的视频输入均有效。
PIP
1
2
3
画面设定
自动调整
自动调节
关
全屏
水平位置
垂直位置
时钟
时钟相位
50
变焦模式
自定义缩放
50
50
50
输入分辨率
画面复位
:选择
:返回
退出
:结束
菜单
:调整
画面调整
您可以按无线遥控器上的 [ 菜单 ] 按钮，在显示 OSD 菜单后对图像进行调整。使用 OSD 菜单中的图像设
定设置工具条，可以调整图像的亮度、对比度和鲜锐度等的设置。
PIP
1
2
3
图像设定
亮度
对比度
10000K
鲜锐度
黑电平
色调
色彩浓度
色温
用戶色溫
50
50
70
50
:选择
:返回
:结束
:调整
退出
菜单
原始设定
低
伽马选择
降噪
电影模式
自动
图像复位
20
LD6510PwA 65" 专业液晶显示器使用说明书
音量控制
从选购的立体声扬声器输出音频时，可以使用无线遥控器上的 [ 音量 ] 按钮调节音量。
此外，也可以按无线遥控器上的 [ 菜单 ] 按钮，在显示 OSD 菜单后对音量进行调整。使用 OSD 菜单中的
音质设定设置工具条，可以调节平衡、高音和低音。
Volume control
Displaying
the OSD menu
PIP
1
2
3
音质设定
平衡
高音
低音
音质复位
50
50
50
:选择
:返回
:结束
:调整
退出
菜单
日程设置
您可以按无线遥控器上的 [ 菜单 ] 按钮，然后使用 OSD 菜单中的“日程”设置来编程电源接通 / 切断程序
和进行输入选择。
PIP
1
2
3
详细设定1(日程与时间)
关机定时器
日程
日期/时间设定
详细设定1复位
关
:选择
:返回
:结束
:调整
退出
菜单
音量控制
显示 OSD 菜单
21
© 版权所有 联想 2012
如何设置日程
日程
今天
2012. 01 . 01
星期日 01 : 02 : 03
:选择
:返回
退出
:结束
菜单
1
2
开
08 : 00
关
18 : 00
输入
RGB1
每天
星期三
星期六
星期二
星期五
每周
星期一
星期四
星期日
3
4
5
6
7
Check box
Radio button
当光标位于屏幕左侧的，显示程序编号为 1 ～ 7 的某个复选框上时，可以通过按压 键或 键使光标上
下移动，并可以通过按压 ◄ 或 ► 键使之左右移动。
通过按 [ 设置 ] 按钮，您可以选中或取消选中复选框。
复选框： 当某个复选框被选中时，该程序启用。当该复选框被清除后，该程序禁用。关闭日程画面后，
编制的程序启用，并在特定的时刻执行。
当光标位于白色框线内日程设置画面的某一项上时，按压 ► 键可使之向右移动，而按压 ◄ 键则使之向左
移动。
通过按压 或 键设置电源的 ON/OFF 时间和视频输入。您可以通过按 [ 设置 ] 按钮选中或取消选中单
选按钮。
开：设置电源接通的时间。假如不希望设置电源的接通时间，输入“--”。
关：设置电源切断的时间。假如不希望设置电源的切断时间，输入“--”。
输入：设置在电源接通时所选择的视频输入。假如希望选择在电源接通之前已选定的视频输入，输入“--”。
每天：选择此选项后，将每天执行该日程。假如选择了每天，将不可以再选择一周的某些天或每周。
星期一 - 星期日： 选择在一周中希望执行该日程的日子，除非还选择了每周。对一周中的某些日子所做出
的选择，在日程执行一次后即被清除。
每周：选择此选项后，将每周都在一周中所选定的日子执行该日程。
注意：
•
在进行日程设置前，务须使用“日期 / 时间设定”确认当前的日期和时间。
•
当关闭日程画面时，所进行的设置被保存。
•
当启用的日程为两个或两个以上时，它们将按程序编号递减的顺序执行，并在最后一个日程执行完毕
后切断电源。
•
在两个或两个以上的日程具有相同的电源 ON/OFF 时间的情况下，执行程序编号最大的那个日程。
•
不能将电源 ON 的时间和电源 OFF 的时间设置成同一时间。
•
关机定时器处于 ON 状态下时，日程的设置将无法进行。
复选框
单选按钮
22
LD6510PwA 65" 专业液晶显示器使用说明书
遥控器
RS-232C 遥控器
使用 RS-232C 电缆（市售）将多台液晶显示器和一台计算机相连接时，可以通过计算机控制这些显示器
用于下述操作 :
•
电源的开 / 关
•
切换输入信号
连接
To RS-232C
connector IN
el
b
a
c
C
2
3
2
-
S
R
el
b
a
c
C
2
3
2
-
S
R
PC
To RS-232C
connector IN
To RS-232C
connector OUT
LCD display + PC
•
在实施连接之前，先行切断 PC 机和显示器的电源。
•
首先开启 PC 机，然后再接通显示器的电源。（否则，通讯端口有可能无法使用。）
注意：为了和计算机上的 25 针串行端口连接器相连接，有必要使用转接适配器。
请联系当地经销商。
接口
PROTOCOL
RS-232C
BAUD RATE
9600 [bps]
DATA LENGTH
8 [bit]
PARITY BIT
NONE
STOP BIT
1 [bit]
FLOW CONTROL
NONE
这种液晶显示器使用符合 RS-232C 的 RXD，TXD 和 GND 电线。
使用 RS-232C 反转型电缆（市售）。
计算机
液晶显示器 + PC
RS-232C 电缆
RS-232C 电缆
连接到 RS-232C
接口 IN
连接到 RS-232C
接口 IN
连接到 RS-232C
接口 OUT
23
© 版权所有 联想 2012
OSD 屏幕功能
本显示器配置有 OSD（On Screen Display）功能，以便简单地对画面进行调整。OSD 功能可以使您通过
屏幕上所显示的画面进行图像、画面、音质、子画面设定和其他设置。
OSD 的基本操作
1. 按无线遥控器上的 [ 菜单 ] 按钮进入 OSD 画面。
2. 按 或 按钮选择一个主菜单，然后按 [ 设置 ] 按钮进入。
3. 在主菜单中，按 或 按钮选择一个子菜单，然后按 [ 设置 ] 按钮进入。
4. 按 ◄ 或 ► 按钮选择设置值，然后按 [ 设置 ] 按钮接受。
5. 按一下无线遥控器上的 [ 菜单 ] 按钮，OSD 画面消失。
图像设定
PIP
1
2
3
图像设定
亮度
对比度
10000K
鲜锐度
黑电平
色调
色彩浓度
色温
用戶色溫
50
50
70
50
:选择
:返回
:结束
:调整
退出
菜单
原始设定
低
伽马选择
降噪
电影模式
自动
图像复位
亮度：调整亮度。
对比度：调整对比度。
鲜锐度：调整鲜锐度。
黑电平：调整图像中最黑点的亮度。
注意：此调整对 sRGB 图像模式无效。
色调：可以同时对所有颜色的色调加以调整。按►按钮可以增加绿色色调。按压 ◄ 键则可以提升紫
色色调。
* 仅限 HDMI、YPbPr、VIDEO(S) 和 VIDEO 输入。
色彩浓度：可以同时对所有颜色的色调加以调整。按►按钮可以加深色度。而按压 ◄ 键可以减淡色
度。
* 仅限 HDMI、YPbPr、VIDEO(S) 和 VIDEO 输入。
注意：此调整对 sRGB 图像模式无效。
色温：用于调节色温。
色温下降时，图像变得发红；色温上升时，图像变得发蓝。
注意：此调整对 sRGB 图像模式无效。
伽马选择：选择显示器的灰度系数：{原始设定}、{S 伽马}、{2.2}、{2.4}。
注意：在 sRGB 图像模式下，GAMMA（灰度系数）固定为 2.2。
降噪：调整降噪的级别。
* 仅限 VIDEO(S) 和 VIDEO 输入。
电影模式：选择影片模式功能。
自动：自动检测并播放 24 帧每秒的图像。
关 : 不对 24 帧每秒的图像进行自动检测。
注意：当 { 电影模式 } 为 { 自动 } 时，设定 { 扫描变换 } 为 { 逐行扫描 }。参见第 28 页。
24
LD6510PwA 65" 专业液晶显示器使用说明书
图像复位：选择图像复位可以使您将{图像设定}设置恢复到出厂默认值。
画面设定
PIP
1
2
3
画面设定
自动调整
自动调节
关
全屏
水平位置
垂直位置
时钟
时钟相位
0
变焦模式
自定义缩放
50
50
50
输入分辨率
画面复位
:选择
:下一步
设置
:返回
退出
:结束
菜单
自动调整：按[设置]按钮可以自动调整画面尺寸、水平位置、垂直位置、时钟、以及时钟相位。
* 仅限 D-SUB 输入。
自动调节：若{自动调节}设为{开}，则在时序切换时会自动调整水平位置、垂直位置和时钟相位。
* 仅限 D-SUB 输入。
水平位置：调整图像的水平位置。
按压 ► 键，使屏幕向右移动。按压 ◄ 键，使屏幕向左移动。
垂直位置：调整图像的垂直位置。
按压 ► 键，使屏幕向上移动。按压 ◄ 键，使屏幕向下移动。
时钟：调整计算机图像的尺寸，并消除模糊不清的字母。按►按钮使屏幕上图像的宽度向右扩展。按
压 ◄ 键，使屏幕上图像的宽度向左扩展。
* 仅限 D-SUB 输入。
时钟相位：调整屏幕闪烁的周期性变化程度。
* 仅限 D-SUB 输入。
变焦模式：选择模式以扩展图像，使之与屏幕的尺寸相适应。
对于 DVI-D 和 D-SUB 输入，您可以选择 { 全屏 }、{ 正常模式 }、{ 自定义 } 或 { 原始设定 }。
对于 HDMI、YPbPr、VIDEO(S) 和 VIDEO，您可以选择 { 全屏 }、{ 正常模式 }、{ 动态 }、{ 自定义 } 或
{ 原始设定 }。
全屏：
图像被扩展至整个屏幕而与其高宽比无关。
正常模式： 图像在垂直方向被扩展至屏幕的全高，并保持其高宽比。
动态：
图像在屏幕的中央和边缘以不同的倍率扩展至全屏。
自定义： 使用自定义缩放设置，将图像在垂直方向和水平方向上扩展至您所希望的尺寸。
原始设定： 图像以未经扩展或压缩的形态显示。
注意：在动态模式下，图像的顶部和底部将被裁切。全高清的图像以 { 全屏 } 模式显示。
自定义：当您在屏幕的{变焦模式}模式中选择了{自定义}时，自定义缩放功能就可以选择。
放大：
同时扩展水平和垂直尺寸。
水平放大： 仅扩展水平尺寸。
垂直放大： 仅扩展垂直尺寸。
水平位置： 按压 ► 键向右移动，按 ◄ 按钮使图像向左移动。
垂直位置： 按压 ► 键向上移动，按 ◄ 按钮使图像向下移动。
输入分辨率：按照输入信号选择下述分辨率：{AUTO}、{1024x768}、{1280x768}、{1360x768}、
{1400x1050}、{1680x1050}、{1600x1200}和{1920x1200}。{自动}选项自动选择分辨率。
此功能在将电源切断后重新打开时有效。
* 仅限 D-SUB 输入。
画面复位：选择画面复位可以使您将{画面设定}设置恢复到出厂默认值。
25
© 版权所有 联想 2012
音质设定
PIP
1
2
3
音质设定
平衡
高音
低音
音质复位
50
50
50
:选择
:返回
:结束
:调整
退出
菜单
平衡：调整左右声道音量的平衡。
高音：调整高频声音的音量。
低音：调整低频声音的音量。
音质复位：选择音质复位可以使您将{音质设定}设置恢复到出厂默认值。
子画面设定
注意：当屏幕尺寸为 { 自定义 } 或 { 原始设定 } 时，PIP 功能和 POP 功能不起作用。请仔细查阅“PIP、
POP 功能”。参见第 31 页。
PIP
1
2
3
子画面设定
画中画模式
子画面尺寸
小
100
0
VIDEO
主画面声音
关
声音选择
画中画水平位置
画中画垂直位置
子输入
子画面复位
:选择
:返回
:结束
:调整
退出
菜单
画中画模式：可以使用 ◄ 或 ► 键，从{子画面设定}、{POP}、{SBS ASPECT}、{SBS FULL}和{关}
中选择子画面设定。参见第31页。
* SBS: Side By Side（并列显示）
子画面尺寸：进入子画面设定，选择插入画面的尺寸。
声音选择：选择 子画面设定的音频源。选择{主画面声音}时，您听到的是主画面的声音，而选择{子
画面声音}时，您听到的是子画面的声音。
画中画水平位置：调整子画面的水平位置。按►按钮使子画面向右移动。按压 ◄ 键使子画面向左移
动。
画中画垂直位置：调整子画面的垂直位置。按►按钮使子画面向上移动。按压 ◄ 键使子画面向下移
动。
子输入：您可以从{HDMI}、{DVI-D}、{D-SUB}、{YPbPr}、{VIDEO(S)} 和 {VIDEO} 中选择子画面
的视频输入。
子画面复位：选择子画面复位可以使您将{子画面设定}设置恢复到出厂默认值。
26
LD6510PwA 65" 专业液晶显示器使用说明书
详细设定 1（日程与时间）
PIP
1
2
3
详细设定1(日程与时间)
关机定时器
日程
日期/时间设定
详细设定1复位
关
:选择
:返回
:结束
:调整
退出
菜单
关机定时器：选择{关机定时器}模式。在{关机定时器}菜单中，您可以预置显示器自动关机的时间。
可供选择的时间在1 ～ 24小时之间。
注意：当启用了 { 关机定时器 } 时，{ 日程 } 设置（参见第 21 页）被禁用。
日程：编制显示器的工作日程。参见第21页。
日期／时间设定：调整内置时钟的当前日期和时间。当您使用{日程}功能时，应该对本功能进行设
置。完成设置后，务必按[设置]按钮。
详细设定1 复位：选择{详细设定1复位}可以使您将所有的配置恢复到出厂默认值。
注意：不能复位 { 日期／时间设定 } 的设置。
详细设定 2（OSD 信息）
PIP
1
2
3
详细设定2(OSD信息)
语言选择
OSD显示时间
中文
1
关
3 秒
50
50
OSD水平位置
OSD垂直位置
信息OSD
显示器信息
显示器序号
遥控器模式
拼接
开机延迟
45
字幕
详细设定2复位
I/O后背图
关
OSD旋转
:选择
:返回
退出
:结束
菜单
:调整
语言选择：OSD 控制菜单有2语言可供选择。（英文和中文）
OSD 显示时间：只要在使用，OSD 控制菜单就将始终显示。可供选择的预置时间为5 ～ 120 秒。
OSD 水平位置：调整OSD菜单的水平位置。
OSD 垂直位置：调整OSD菜单的垂直位置。
OSD 旋转：旋转OSD菜单的显示角度。
信息 OSD：选择是否显示OSD 信息。可供选择的时间为{关}以及3 ～ 10 秒。
注意：{ 信息 OSD} 在输入源切换、输入信号的状态发生变更或输入信号有误时，会显示一条消息。
I/O 后背图：显示 I/O 端口信息。
显示器信息：显示您的显示器型号和系列号。
显示器序号：无线遥控器使用的标识符号码（ID numbers），分配给通过 RS-232C 连接的多台显示
器。标识符号码（ID numbers）的可选范围为1 ～ 26。
遥控器模式：锁定无线遥控器。使用和按钮在下述二个模式中进行选择，然后按[设置]按钮确定
选择的模式。
27
© 版权所有 联想 2012
正常模式： 显示器将由无线遥控器正常控制。
锁定：
禁用通过红外线遥控器进行的显示器控制。
拼接：在多个屏幕上扩展图像。此功能提供了一个多达25 个显示器的大屏幕。这大屏幕可以在水平方
向和垂直方向各分割为5台显示器。
注意：这要求您使用分配器或 RGB OUT 将相同的视频信号传送到每一台显示器。拼接动作时，{ 子画面
设定 }、{POP}、{SBS} 和 {STILL} 功能无效。
拼接无法在 REAL 画面尺寸模式下动作。
水平分割： 选择水平分割的显示器台数。
垂直分割： 选择垂直分割的显示器台数。
位置：
选择一个用于扩展屏幕的部位。
画面补偿： 要在多台显示器之间显示一个影像时，您可以选择补偿边框宽度的模式以取得平顺、自然的影像。
启动：
假如选择了 { 开 }，所选区域中的图像将会在屏幕上被扩展。
开机延迟
选择延迟时间直至手动或自动接通电源后，POWER-ON 模式被激活为止。此种设置在隐藏启动信息和按
不同的时序接通所连接设备的电源时十分有用。
可供选择的时间为从 { 关 } 到 {2}、{4}、{6}、{8}、{10}、{20}、{30}、{40}、{50} 秒。
字幕
选择显示或隐藏字幕。
OFF：字幕隐藏。
CC1：字幕与主音频同步显示。
CC2：信息（与主音频有关）不同步显示。
CC3：字幕与辅音频同步显示。
CC4：信息（与辅音频有关）不同步显示。
TT1/TT2/TT3/TT4：显示 4 种与所显示的图像无关的信息。（例如，新闻和天气预报。）
注意：会同您所用的视频软件和外置视频装置的每个供货商，预先检查这些物品是否符合 EIA-608-A 规
范的要求。假如这些视频信号不能满足该项要求，图像将无法正确显示。
详细设定2复位：选择{详细设定2复位（OSD 信息）}可以使您将所有的配置恢复到出厂默认值。
详细设定 3（电源管理）
PIP
1
2
3
详细设定3(电源管理)
省电模式
热状态
51
屏幕保护
边框调整
详细设定3复位
:选择
:返回
退出
:结束
菜单
:调整
设置
省电模式
在选择了 { 开 } 后，电源管理功能（节电）将启用。
若选择了 RGB 或 VIDEO 输入，显示器将在失去同步信号数秒钟后进入睡眠模式。
热状态
冷却风扇、亮度和热状态信息。
注意：冷却风扇将依据运行温度或屏幕保护菜单中的 { 冷却风扇 } 选项为 { 开 } 时开始工作。
运行温度实质上上超出了运行的警戒范围时，屏幕上将显示“TEMPERATURE WARNING（温度警告）”
信息。
屏幕保护：选择{屏幕保护}功能可以降低“图像残留”的风险。
28
LD6510PwA 65" 专业液晶显示器使用说明书
冷却风扇：当设置为 { 开 } 时，冷却风扇始终运转。
选择了 { 自动 } 时，内置的风扇将依据运行温度自动开始工作。
亮度：选择了 { 开 } 时，亮度将下降。
动画：屏幕以一定的时间间隔在水平方向和垂直方向上稍稍移动，以减轻影像残留效应。
注意：当在 { 动画 } 设置方面选择了一个时间间隔后，显示器将稍稍扩展图像，并使之在水平方向和垂直
方向上移动，图像超出显示区域的部分将不再可见。
为使完整的图像在任何时候均可见，可将其置于屏幕显示区的中央位置，所占面积不大于 90%。
Enlarged
90%
Motion
Move
The portion (shaded part) outside the
display area isn’t displayed.
放大
动画
移动
超出显示器区域的部分（阴影部分）不会显
示。
边框调整：用于调整显示于4:3图像两侧边框的黑色区域的亮度。
详细设定3复位：选择{详细设定3复位}可以使您将所有的配置恢复到出厂默认值。
高级选项
PIP
1
2
3
高级选项
更改输入
端子设定
正常模式
扫描变换
色彩系统
扫描模式
:选择
:返回
退出
:结束
菜单
:调整
串行控制
串行
光线感应
关
高级选项复位
全部复位
更改输入：选择从{快}和{正常}状态进行输入切换的时机。
注意：假如选择了 { 快 }，可能出现轻微的噪声。
端子设定：您可以根据 HDMI 或 DVI-D 信号的信号源设备的信号格式，选择合适的显示模式。
DVI 模式：
在显示 DVI-D 信号时，选择此设置。
信号源设备为 PC 机时，选择 DVI-PC。
当信号源设备是视频设备时，选择 DVI-HD。
HDMI 信号：
在显示 HDMI 信号时，选择此设置。
播放的信号所使用的 R、G、B 三色的色彩深度均为 256 级的 16 ～ 235 级时，选择 { 有限的 }。
所播放的信号使用的灰度等级为全彩 256 级（0 ～ 255 级）时，选择 { 全灰阶 }。
扫描变换
* 仅限 HDMI、YPbPr、VIDEO(S) 和 VIDEO 输入。
选择 IP（Interlace to Progressive，即隔行扫描到逐行扫描）转换功能。
逐行扫描：启用 IP 功能，将隔行扫描信号转换为逐行扫描信号。常规设置使用此种模式。
隔行扫描： 可以显示隔行扫描的信号而无需转换。然而，此项设置仅适用于动态图像，静止图像无法正
常显示。
29
© 版权所有 联想 2012
色彩系统
* 仅限 VIDEO(S) 和 VIDEO 输入。
根据您的输入视频格式选择色彩系统。
自动：自动选择 NTSC、 PAL、SECAM、PAL60 或 4.43NTSC。
NTSC：
NTSC
PAL：
PAL
SECAM： SECAM
4.43NTSC： 4.43 NTSC
PAL-60：
PAL60
注意：您所使用的视频设备购自海外时，需对色彩系统菜单进行设置。
扫描模式
* 仅限 HDMI、YPbPr、VIDEO(S) 和 VIDEO 输入。
变更图像的显示区域。
过扫描：
将显示区域设置为约 95%。
扫描不足： 将显示区域设置为约 100%。
串行控制
选择网络控制端口。选项包括：{RS-232C} / {OPS RS232}。
光线感应
根据环境光照状况自动控制屏幕亮度。选项包括：{ 关 } / { 环境 1}/ { 环境 2}。
高级选项复位：选择高级选项复位可以使您将高级选项设置恢复到出厂默认值。
全部复位：您可以将{图像设定}、{画面设定}、{音质设定}、{详细设定1}、{详细设定2}、{详细设定
3} 以及{高级选项}重新设置为出厂的设置值。
注意：不能复位 { 语言选择 } 和 { 日期 / 时间设定 } 的设置。
其他功能
选择一个视频信号源
观察一个视频信号源：
使用输入键选择 [VIDEO]。
根据您的视频格式，利用“色彩系统”菜单来设置 [ 自动 ]、[NTSC]、[PAL]、[SECAM]、[PAL60] 或
[4.43NTSC]。
画面尺寸
DVI-D, D-SUB, DP, OPS
全屏
正常模式
自定义
原始设定
YPbPr, VIDEO, VIDEO(S), HDMI
全屏
正常模式
动态
自定义
原始设定
各种信号的正常尺寸
推荐的图像尺寸
正常模式
动态
正常模式
（压缩信号）
正常模式
正常模式
全屏
* 仅限DVD/HD, VIDEO信号源
30
LD6510PwA 65" 专业液晶显示器使用说明书
正常模式：
PC 和 DVD 等外置设备输出的图像填充屏幕，保持其原始高宽比。
全屏：
显示在整个屏幕上。
动态：
在不产生线条的情况下将 4:3 的画面拓展为全屏。（一些线条在拓展过程中被切除）。
自定义：
图像的扩展可以超出最合适范围。图像超出显示区域的部分将不再可见。
原始设定：
显示原始尺寸的图像。
放大
放大
画面模式
HDMI, DVI-D, D-SUB
高亮度
sRGB
标准
YPbPr, VIDEO, VIDEO(S)
高亮度
标准
影院效果
音频输入变更
HDMI
HDMI AUDIO1 AUDIO2 AUDIO3
其它输入
AUDIO1 AUDIO2 AUDIO3
OSD 信息
HDMI, DVI-D, D-SUB
当前选择 (DVI-D)
分辨率
音频输入模式
画面尺寸模式
DVI-D
1024 x 768
48kHz 60Hz
AUDIO : 1
SIZE : FULL
YPbPr
当前选择 (YPbPr)
音频输入模式
画面尺寸模式
YPbPr
AUDIO : 3
SIZE : FULL
31
© 版权所有 联想 2012
VIDEO, VIDEO(S)
当前选择 (VIDEO(S))
颜色系统模式
音频输入模式
画面尺寸模式
VIDEO(S)
NTSC
AUDIO : 3
SIZE : NORMAL
PIP, POP
主画面：DVI-D
子画面：VIDEO(S)
主画面信息
子画面信息
主画面尺寸
DVI-D
1024 x 768
48kHz 60Hz
AUDIO : 1
VIDEO(S)
NTSC
SIZE : FULL
PIP, POP 功能
在下表所示组合输入信号的情况下，可起动“PIP”和“POP”模式功能。但当画面尺寸为 { 自定义 } 或 { 原
始设定 } 时，这些模式将不能起动。
子画面
HDMI
DVI-D
D-SUB
DP
OPS
YPbPr
VIDEO(S)
VIDEO
面
画
主
HDMI
×
×
×
×
×
×
DVI-D
×
×
×
×
×
×
D-SUB
×
×
×
×
×
×
DP
×
×
×
×
×
×
OPS
×
×
×
×
×
×
YPbPr
×
×
×
×
×
×
VIDEO(S)
×
×
VIDEO
×
×
：支持
×: 不支持
通过按无线遥控器上的 [ 画中画 开 / 关 ] 按钮，您可以按如下所示的顺序切换：PIP、POP、以及并排显示
模式。
或者，您可以在 OSD 主菜单中，使用 { 子画面设定 } 的 { 画中画模式 } 设置来切换模式。参见第 25 页。
PIP
POP
SIDE BY SIDE
ASPECT
SIDE BY SIDE
FULL
OFF
PIP 和 POP 模式的分辨率如下：
PIP 尺寸
< 小 >
：320 像素 X 240 像素
< 中 >
：480 像素 X 320 像素
< 大 >
：640 像素 X 480 像素
POP 尺寸
：450 像素 X 338 像素
注意：显示于子画面中的图像总是和上述 PIP 的尺寸相适应，而与所输入图像的高宽比无关。
32
LD6510PwA 65" 专业液晶显示器使用说明书
故障排除
无图像
•
信号线应当与显卡 / 计算机完全连接。
•
显卡应当完全置于插槽内。
•
主电源开关和计算机电源开关应处于 ON 状态。
•
确保在所用的显示卡或系统上选择了正确的模式。
（请参阅显示卡或系统手册了解如何变更图形模式。）
•
检查控制器和显卡之间的兼容性及安装。
•
检查信号线接口为弯曲或接连式插头。
电源按键无响应
•
拔掉 AC 电源线，然后再插上重新使用。
图像残留
•
须知 LCD 技术会发生一种叫做“图像残留”的现象。当前一个图像的余像或“鬼”影保留在屏幕上
时即发生了图像残留。与 CRT 显示器不同，液晶显示器的图像残留不是永久性的，但是，还是应该
避免长时间显示同一个图像。要消除图像残留，如果图像残留多长时间，就请将显示器关闭多长时间。
例如，如果图像在显示器上一个小时后仍有图像的余光等，显示器应被关闭一个小时来除去图像。
图像不稳定，不清晰或晃动明显
•
信号线应当完全接在计算机上。
•
使用 OSD 图像调整控制 , 通过增加或减少微调量，来对焦和调整显示器。
显示模式变更后，可能需要重新调整 OSD 图像调整设置。
•
检查显示器和显卡是否兼容以及是否使用推荐的信号时序。
•
如果显示文本有乱码，请将视频模式更改为逐行模式并使用 60 Hz 刷新率。
图像略呈淡绿色
•
检查是否选择 DVD/HD 输入接口。
显示器上的 LED 不亮（看不见红色或绿色）
•
电源开关应在 ON 位置，电源线应已连接。
显示器上的红色 LED 闪烁
•
可能发生了某种故障。请联系您附近的联想服务处。
显示的图像比例尺寸不对
•
使用 OSD 画面调整控制增加或减少粗调整。
•
确保在所用的显示卡或系统上选择了正确的模式。
（请参阅显示卡或系统手册了解如何变更图形模式。）
选择的分辨率不能正确显示
•
进入 OSD 信息菜单，确定已选择合适的。如果不是，选择相应的选择项。
33
© 版权所有 联想 2012
无声音
•
检查扬声器电缆是否连接正确。
•
检查是否为静音状态。
•
检查是否音量调在最小。
无线遥控器失灵
•
检查无线遥控器的电池状况。
•
检查电池是否正确安装。
•
检查遥控器是否指向显示器的接收窗口。
“日程”/“关机定时器”功能工作不正常
•
当设置了“关机定时器”，则“日程”功能将被禁用。
•
如果“关机定时器”功能被激活，并且液晶显示器的电源也是关闭的，或电源非正常中断，“关机定
时器”将重置。
选择不同模式时 , 屏幕上也许会出现垂直或水平的线条。
•
这不是产品故障或是品质降低。
34
LD6510PwA 65" 专业液晶显示器使用说明书
规格
方向
横向
LCD 模块
对角线（英寸）
64.53"（1,639 mm）
显示模式
CCFL
屏幕点距
0.744（H） mm x 0.744（V） mm
分辨率
1920 x 1080 像素（Full HD）
色彩
1073.7M（8bit+FRC）
亮度（典型）
450 cd/m
2
对比度
4000 C/R（典型） / 3200（最小）
视角（CR ≥ 10）
上下 178° / 左右 178°
响应时间
8 ms（灰阶响应时间）
可视尺寸（H x V）
1428.48（H） mm x 803.52（V） mm
电源管理
VESA DPM
即插即用
VESA DDC2B, DDC/CI
自动调整
有（对比度 / 位置 / 相位 / 时钟）
OSD 自定义功能
亮度、对比度、黑电平、放大、画中画、屏幕保护、边框颜色、伽马选择、
黑电平扩展、散热状态、开机延迟、日程、拼接、字幕等。
输入 / 输出
信号
PC 输入 / 输出
输入接口
（模拟） D-SUB 15 针
（数字） HDMI（MHL）、DVI-D、DP
输出接口
D-SUB 15 针
水平频率
15.625/15.734, 31.5 kHz - 91.1 kHz
垂直频率
58.0 Hz - 85.0 Hz
视频信号
模拟：模拟 RGB、数字：TMDS（带有 HDCP）
同步信号
模拟：分离（TTL）、复合（TTL）、绿色同步、数字：TMDS
支持分辨率
640 x 480、800 x 600、1024 x 768、1152 x 870、1280 x 800、1360 x 768、
1280 x 1024、1600 x 1200（压缩 / 简化）、1920 x 1080
AV 输入 / 输出
输入接口
（模拟） 复合
版权声明
1. 本站所有素材，仅限学习交流，仅展示部分内容，如需查看完整内容，请下载原文件。
2. 会员在本站下载的所有素材，只拥有使用权，著作权归原作者所有。
3. 所有素材，未经合法授权，请勿用于商业用途，会员不得以任何形式发布、传播、复制、转售该素材，否则一律封号处理。
4. 如果素材损害你的权益请联系客服QQ：77594475 处理。
