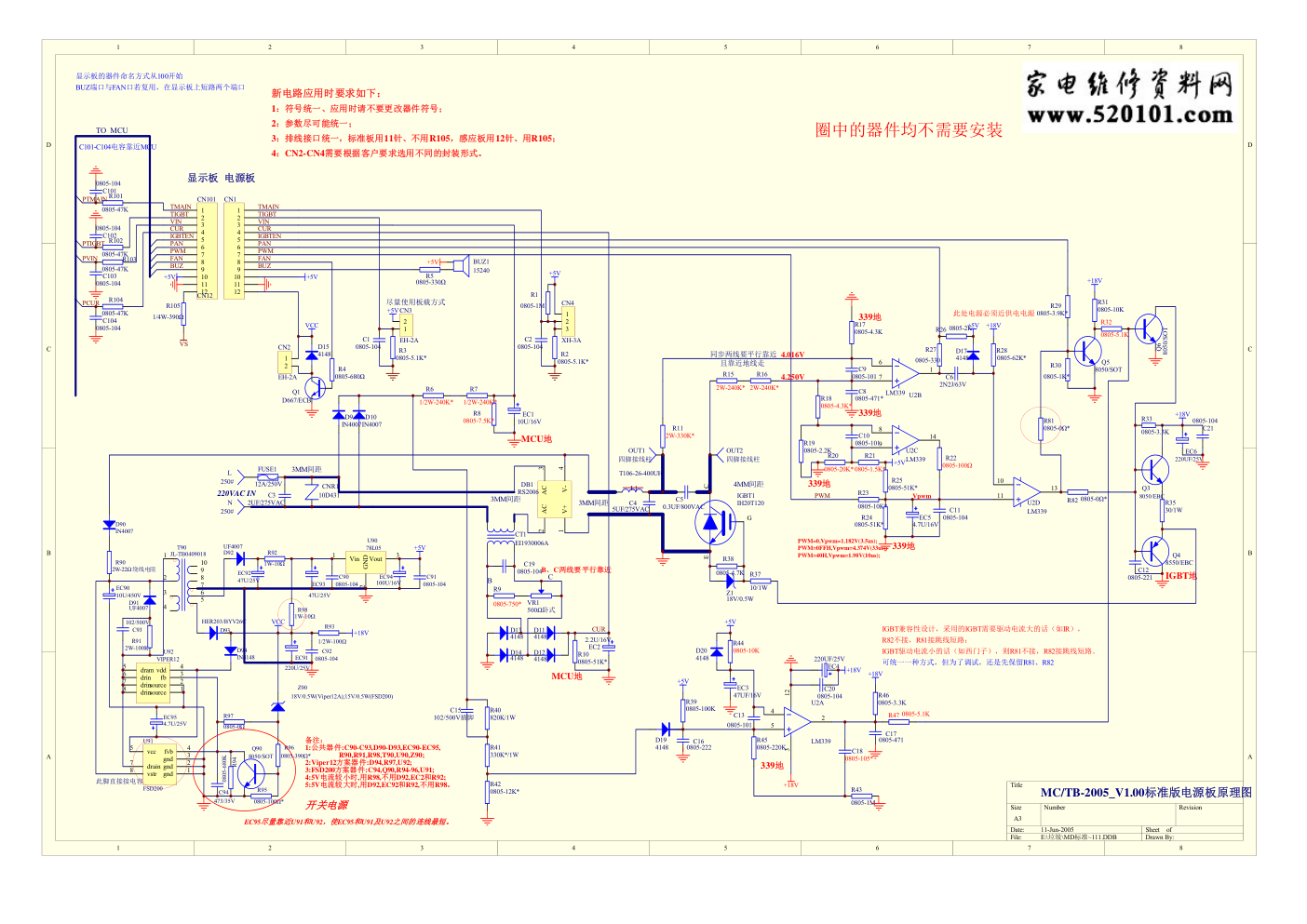

电磁炉EP192HC电磁炉电路图

1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 11-Jun-2005 Sheet of File: E:\垃圾\MD标准~111.DDB Drawn By: BUZ1 15240 +5V Q1 D667/ECB D15 4148 1 2 CN2 EH-2A 1 2 3 CN4 XH-3A R5 0805-330Ω +5V +5V +18V C21 0805-104 C8 0805-471* 5 4 2 3 12 U2A LM339 9 8 14 U2C LM339 7 6 1 U2B LM339 C9 0805-101 C11 0805-104 R42 0805-12K* C6 2N2J/63V R22 0805-100Ω +5V R21 0805-1.5K* R45 0805-220K C16 0805-222 EC4 220UF/25V R25 0805-51K* R8 0805-7.5K* EC5 4.7U/16V +5V R26 0805-2K C12 0805-221 R20 0805-20K* EC6 220UF/25V EC1 10U/16V C10 0805-101 R24 0805-51K* D17 4148 +18V R28 0805-62K* R33 0805-3.3K +18V Q3 8050/EBC Q4 8550/EBC R37 10/1W C20 0805-104 R23 0805-10K* FUSE1 12A/250V L 250# N 250# CNR1 10D431 L1 T106-26-400UH C4 5UF/275VAC CT1 EI1930006A 220VAC IN R10 0805-51K* C5 0.3UF/800VAC C3 2UF/275VAC R38 0805-4.7K OUT2 四脚接线柱 OUT1 四脚接线柱 C19 0805-104 R9 0805-750* D14 4148 D13 4148 D11 4148 D12 4148 EC2 2.2U/16V +18V D9 IN4007 D10 IN4007 R7 1/2W-240K* R11 2W-330K* MC/TB-2005_V1.00标准版电源板原理图 Z1 18V/0.5W R4 0805-680Ω R18 0805-4.3K* PAN IGBTEN TMAIN TIGBT VIN CUR PWM FAN R2 0805-5.1K* R3 0805-5.1K* R35 30/1W C18 0805-105* R41 330K*/1W R40 820K/1W C15 102/500V插脚 1 2 CN3 EH-2A Q5 8050/SOT Q6 8050/SOT R30 0805-1K* R31 0805-10K +18V C17 0805-471 +5V R29 0805-3.9K* 339地 此处电源必须近供电电源 3MM间距 3MM间距 3MM间距 4MM间距 同步两线要平行靠近 339地 339地 MCU地 339地 MCU地 IGBT地 尽量使用板载方式 且靠近地线走 B、C两线要平行靠近 B C 1：符号统一、应用时请不要更改器件符号； 3：排线接口统一，标准板用11针、不用R105，感应板用12针、用R105； 新电路应用时要求如下： 2：参数尽可能统一； D19 4148 R44 0805-10K EC3 47UF/16V D20 4148 C2 0805-104 VCC C1 0805-104 R16 2W-240K* R15 2W-240K* 339地 电源板 R46 0805-3.3K +18V 4：CN2-CN4需要根据客户要求选用不同的封装形式。 4.016V 4.250V PWM=0,Vpwm=1.182V(3.5us); PWM=0FFH,Vpwm=4.374V(33us); Vpwm PWM=40H,Vpwm=1.98V(10us); 11 10 13 U2D LM339 R97 0805-0Ω EC94 100U/16V C91 0805-104 +5V Vin 1 GND 2 Vout 3 U90 78L05 EC93 47U/25V R90 2W-22Ω 绕线电阻 EC90 10U/450V D93 HER203/BYV26C D91 UF4007 D90 IN4007 R91 2W-100K C93 102/500V EC95 4.7U/25V EC91 220U/25V Z90 18V/0.5W(Viper12A);15V/0.5W(FSD200) 此脚直接接电容　 R93 1/2W-100Ω VCC +18V D94 IN4148 1 2 9 6 10 5 3 4 7 8 T90 JL-TB0409018 source 1 source 2 fb 3 vdd 4 dram 5 drin 6 drin 7 drin 8 U92 VIPER12 C90 0805-104 C92 0805-104 gnd 1 gnd 2 gnd 3 fvb 4 vcc 5 drain 7 vstr 8 U91 FSD200 C94 473/35V R94 0805-680K R92 1W-10Ω Q90 8050/SOT R96 0805-390Ω* R95 0805-100Ω* D92 UF4007 EC92 47U/25V 开关电源 R98 1W-10Ω 备注： 1:公共器件:C90-C93,D90-D93,EC90-EC95, R90,R91,R98,T90,U90,Z90; 2:Viper12方案器件:D94,R97,U92; 3:FSD200方案器件:C94,Q90,R94-96,U91; 4:5V电流较小时,用R98,不用D92,EC2和R92; 5:5V电流较大时,用D92,EC92和R92,不用R98。 EC95尽量靠近U91和U92，使EC95和U91及U92之间的连线最短。 +5V R39 0805-100K +5V R27 0805-330 R6 1/2W-240K* R47 0805-5.1K R81 0805-0Ω* CUR R1 0805-1M PWM R43 0805-1M C13 0805-101 R32 0805-5.1K BUZ端口与FAN口若复用，在显示板上短路两个端口 R82 0805-0Ω* IGBT兼容性设计，采用的IGBT需要驱动电流大的话（如IR）， R82不接，R81接跳线短路； IGBT驱动电流小的话（如西门子），则R81不接，R82接跳线短路。 可统一一种方式，但为了调试，还是先保留R81、R82 BUZ AC 2 V+ 1 AC 3 V- 4 DB1 RS2006 G C E IGBT1 IH20T120 VR1 500Ω卧式 1 2 3 4 5 6 7 8 9 10 11 12 CN1 R105 1/4W-390Ω R101 0805-47K C101 0805-104 R102 0805-47K C102 0805-104 R103 0805-47K C103 0805-104 R104 0805-47K C104 0805-104 显示板 PAN IGBTEN TMAIN TIGBT VIN CUR PWM +5V TO MCU FAN VS C101-C104电容靠近MCU PTMAIN PTIGBT PVIN PCUR 显示板的器件命名方式从100开始 1 2 3 4 5 6 7 8 9 10 11 12 CN101 CN12 BUZ 圈中的器件均不需要安装 R19 0805-2.2K R17 0805-4.3K
