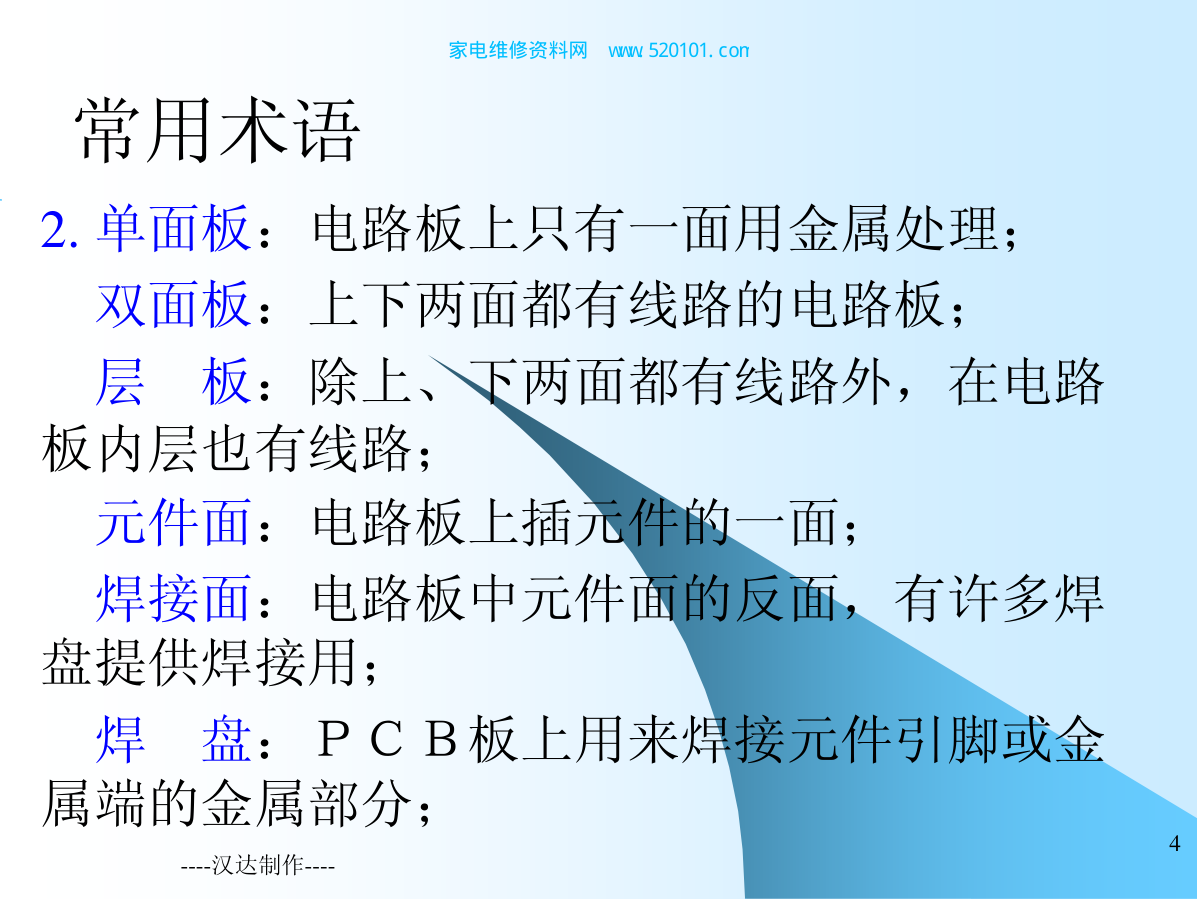

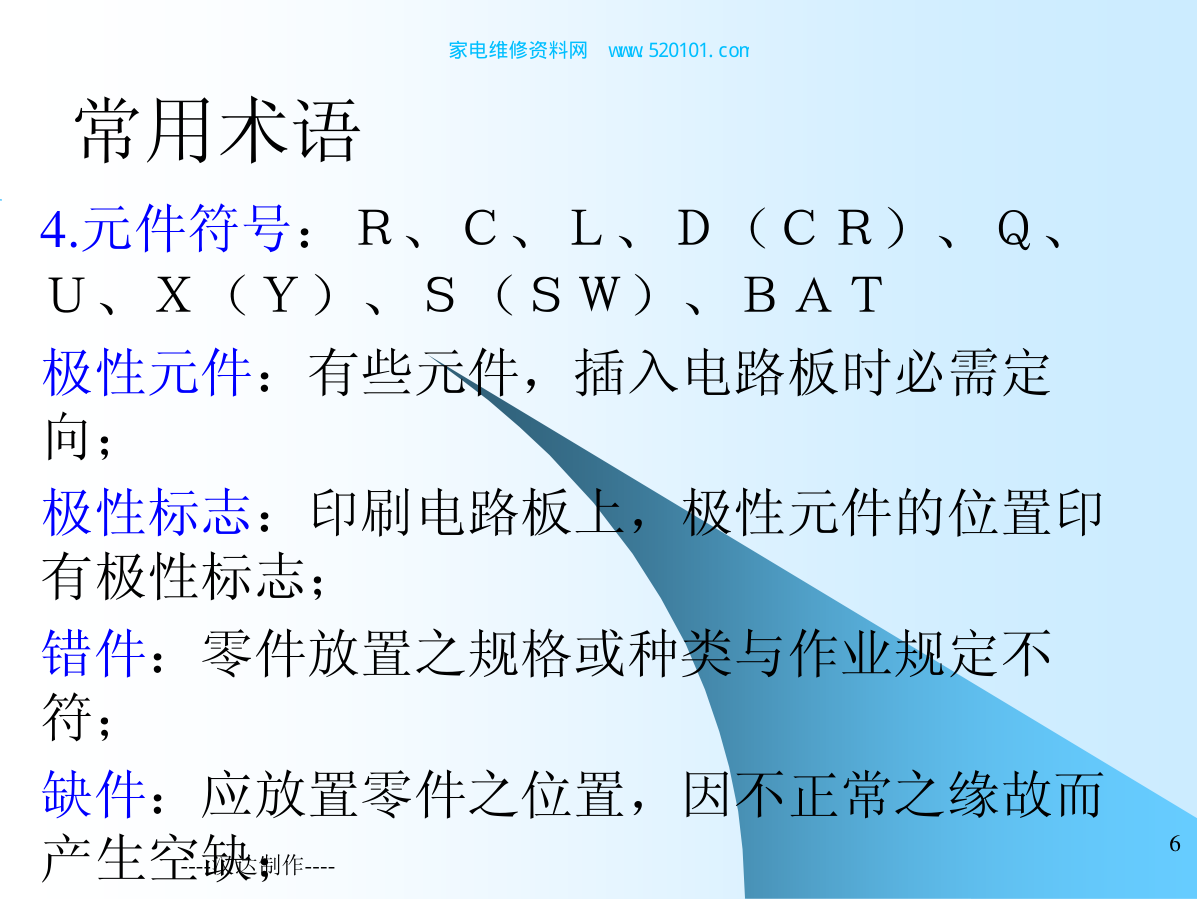

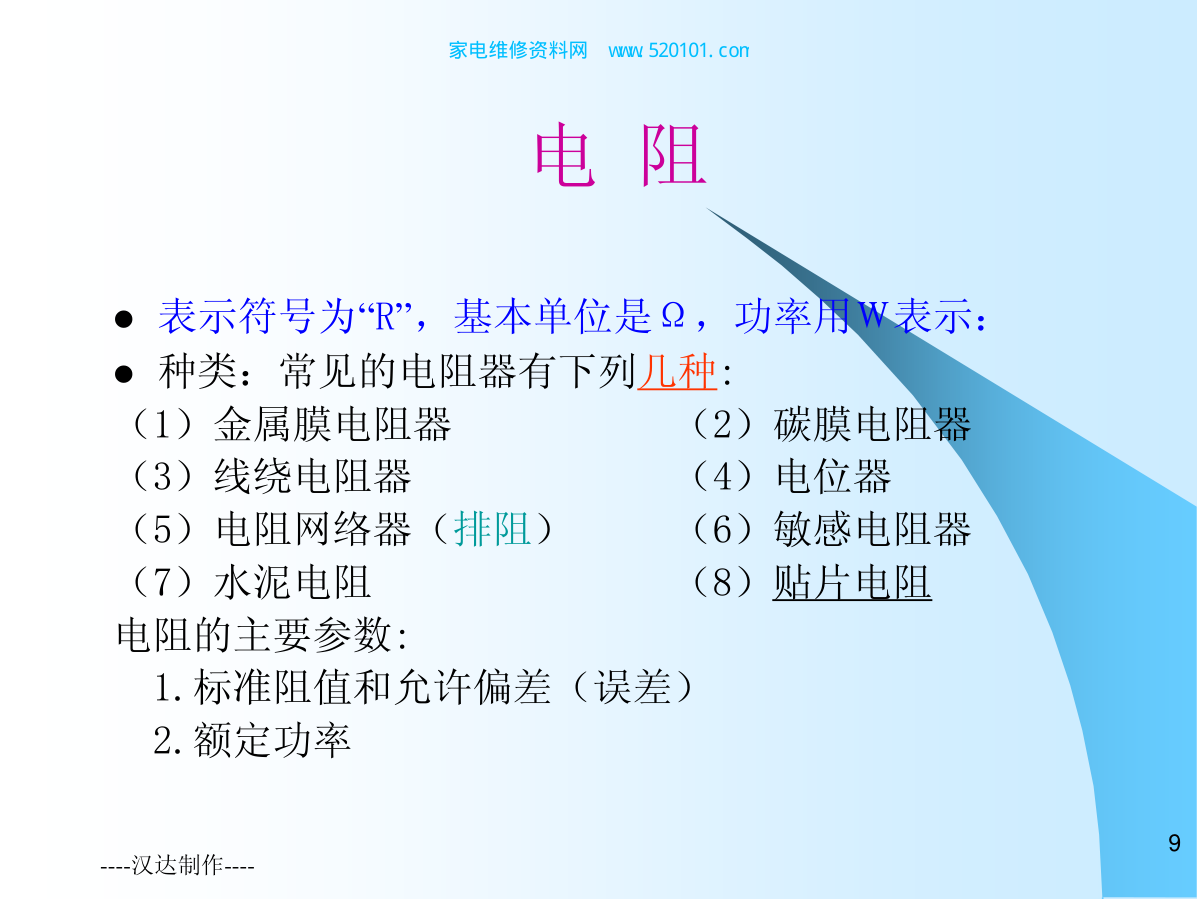

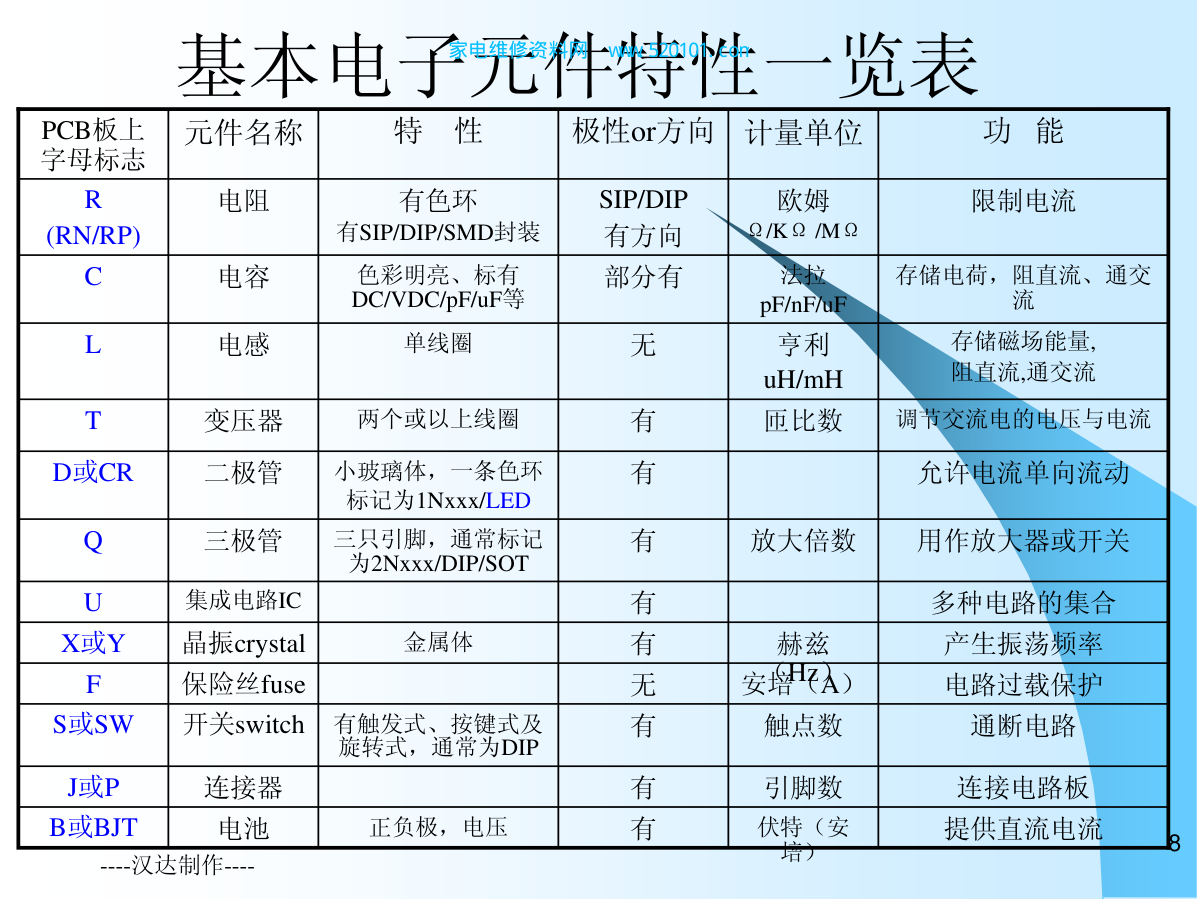

----汉达制作---- 1 课时培训计划 � 课 题：电子元件基础知识 � 内 容：1.基本术语的概念； 2.电阻、电容的辨别； 3.其它常用元件（二极管、三极 管、电感、变压器等）的感官认识； 课时：4 hours 家电维修资料网 www. 520101. com ----汉达制作---- 2 本堂提纲 � 第一讲：电子元件基础知识（一） � 主要内容：1.电子常用术语 2.基本元件概论 3.电阻的辨别 4.几类基本元件辨别（包括电 阻、电感、变压器、IC芯片、显示等） � 重点：☆常用术语、电阻 ！ 课时：2hours 家电维修资料网 www. 520101. com ----汉达制作---- 3 常用术语 1. PTH：穿孔元件（引脚能穿过PCB板的元 件） SMD：表面贴装元件 SIP：单列直插（一排引脚） DIP：双列直插（两排引脚） 轴向元件：元件两引脚从元件两端伸出 径向元件：元件引脚从元件同一端伸出 PCB：印刷电路板 PCP：成品电路板 引脚：元件的一部分，用于把元件焊在电路 家电维修资料网 www. 520101. com ----汉达制作---- 4 常用术语 2. 单面板：电路板上只有一面用金属处理； 双面板：上下两面都有线路的电路板； 层 板：除上、下两面都有线路外，在电路 板内层也有线路； 元件面：电路板上插元件的一面； 焊接面：电路板中元件面的反面，有许多焊 盘提供焊接用； 焊 盘：ＰＣＢ板上用来焊接元件引脚或金 属端的金属部分； 家电维修资料网 www. 520101. com ----汉达制作---- 5 常用术语 3.金属化孔(PTH) :一般用来插元件和布明线的 金属化孔； 连接孔: （相对与金属化孔）一般不用来插元件 和布明线的金属化孔 ； 空焊:零件脚或引线脚与锡垫间没有锡或其它因 素造成没有接合。 假焊:假焊之现象与空焊类似，但其锡垫之锡量 太少，低于接合面标准。 冷焊:锡或锡膏在回风炉气化后，在锡垫上仍有 模糊的粒状附着物。 桥接:有脚零件脚与脚之间焊锡联接短路 家电维修资料网 www. 520101. com ----汉达制作---- 6 常用术语 4.元件符号：Ｒ、Ｃ、Ｌ、Ｄ（ＣＲ）、Ｑ、 Ｕ、Ｘ（Ｙ）、Ｓ（ＳＷ）、ＢＡＴ 极性元件：有些元件，插入电路板时必需定 向； 极性标志：印刷电路板上，极性元件的位置印 有极性标志； 错件：零件放置之规格或种类与作业规定不 符； 缺件：应放置零件之位置，因不正常之缘故而 产生空缺； 家电维修资料网 www. 520101. com ----汉达制作---- 7 常用术语 5.自检：由工作的完成者依据规定的规则对该 工作进行的检验； 我们的自检包括两部分： 一、检验上道工序步骤； 二、完成本道工序后，检验本道工序； 在这里，我们要求做到“三不”： 即：‘不接受’不合格产品；‘不生产’不合格产 品；‘不流出’不合格产品； 家电维修资料网 www. 520101. com ----汉达制作---- 8 基本电子元件特性一览表 PCB板上 字母标志 元件名称 特 性 极性or方向 计量单位 功 能 R (RN/RP) 电阻 有色环 有SIP/DIP/SMD封装 SIP/DIP 有方向 欧姆 Ω/KΩ /MΩ 限制电流 C 电容 色彩明亮、标有 DC/VDC/pF/uF等 部分有 法拉 pF/nF/uF 存储电荷，阻直流、通交 流 L 电感 单线圈 无 亨利 uH/mH 存储磁场能量, 阻直流,通交流 T 变压器 两个或以上线圈 有 匝比数 调节交流电的电压与电流 D或CR 二极管 小玻璃体，一条色环 标记为1Nxxx/LED 有 允许电流单向流动 Q 三极管 三只引脚，通常标记 为2Nxxx/DIP/SOT 有 放大倍数 用作放大器或开关 U 集成电路IC 有 多种电路的集合 X或Y 晶振crystal 金属体 有 赫兹 （Hz） 产生振荡频率 F 保险丝fuse 无 安培（A） 电路过载保护 S或SW 开关switch 有触发式、按键式及 旋转式，通常为DIP 有 触点数 通断电路 J或P 连接器 有 引脚数 连接电路板 B或BJT 电池 正负极，电压 有 伏特（安 培） 提供直流电流 家电维修资料网 www. 520101. com ----汉达制作---- 9 电 阻 � 表示符号为“R”，基本单位是Ω，功率用Ｗ表示： � 种类：常见的电阻器有下列几种: （1）金属膜电阻器 （2）碳膜电阻器 （3）线绕电阻器 （4）电位器 （5）电阻网络器（排阻） （6）敏感电阻器 （7）水泥电阻 （8）贴片电阻 电阻的主要参数: 1.标准阻值和允许偏差（误差） 2.额定功率 家电维修资料网 www. 520101. com ----汉达制作---- 10 单位换算 Ω ＫΩ ＭΩ 100 0.1 1，000 1 10，000 10 0.01 100，000 100 0.1 1，000，000 1，000 1 家电维修资料网 www. 520101. com ----汉达制作---- 11 贴片(SMD)电阻： � 外观及阻值的标 识 ：片式电阻器一 般为表面黑色，底 面及两边为白色， 一般在外表面标出 阻值大小； � 有两种形式： 三号码ＤＤＭ±５％ 四号码ＤＤＤＭ±１％ 家电维修资料网 www. 520101. com ----汉达制作---- 12 三号码ＤＤＭ:(误差5%) � 用三位数字表示阻值的大 小； 三位数的前两位是有效数 字，第三位是有效数字后面0 的个数； 范例 ： ①：203=20 000 Ω， 即20k Ω； ②：100＝10×100Ω= 10 Ω，即10 Ω； ③：562=5 600 Ω，即5.6k Ω； 家电维修资料网 www. 520101. com ----汉达制作---- 13 四号码ＤＤＤＭ:(误差1%) � 用四位数字表示阻值的大 小； 三位数的前三位是有效数 字，第四位是有效数字后面0 的个数； 范例 ： ①：2301表示 230×101 Ω=2300 Ω， 即2.3kΩ； ②：1000＝100×100Ω= 100Ω ， 即 100 Ω； ③：5602=56 000 Ω， 即56k Ω； ∇．当阻值小于10 Ω时用R代替小数点表示，如：6R8表示6.8 Ω；5R6表示5.6 Ω；R62表示0.62 Ω。 家电维修资料网 www. 520101. com ----汉达制作---- 14 (最新！！！)数字字母组合代码贴片电阻！ （图暂缺！） � 高精密电阻，黑色片式封装，底面及两边为白 色，在上表面标出代码； � 代码由两位数字一位字母组成：DD M 前两位数字是代表有效数值的代码，后一位 字母是有效数值后应乘的数； � 基本单位是 欧姆（ Ω ） � 范例： 88A 查代码表：88 806 ，A 100 ，=806 Ω 家电维修资料网 www. 520101. com ----汉达制作---- 15 数字代码—数值对照表 代码 数值 代码 数值 代码 数值 代码 数值 01 100 25 178 49 316 73 562 02 102 26 182 50 324 74 576 03 105 27 187 51 332 75 590 04 107 28 191 52 340 76 604 05 110 29 196 53 348 77 619 06 113 30 200 54 357 78 634 07 115 31 205 55 365 79 649 08 118 32 210 56 374 80 665 09 121 33 215 57 383 81 681 10 124 34 221 58 392 82 698 11 127 35 226 59 402 83 715 12 130 36 232 60 412 84 732 13 133 37 237 61 422 85 750 14 137 38 243 62 432 86 768 15 140 39 249 63 442 87 787 16 143 40 255 64 453 88 806 17 147 41 261 65 464 89 825 18 150 42 267 66 475 90 845 19 154 43 274 67 487 91 866 20 158 44 280 68 499 92 887 21 162 45 287 69 511 93 909 22 165 46 294 70 523 94 931 23 169 47 301 71 536 95 953 24 174 48 309 72 549 96 976 家电维修资料网 www. 520101. com ----汉达制作---- 16 字母—乘数对照表 字母代码 A B C D E F G H X Y Z 应乘的数 100 101 102 103 104 105 106 107 10-1 10-2 10-3 范例： 74A 表示： 576×100 =576 Ω 63B 442×101 =4420 Ω=4.42k Ω 92E 887×104 =887 0000 Ω=8.87M Ω 47F 301×105 =301 00000 Ω=30.1M Ω 04X 107×10-1=10.7Ω 家电维修资料网 www. 520101. com ----汉达制作---- 17 PTH(穿孔)电阻： 电阻类型识别： � 色环：色环电阻有3、4、5环分 别代表不同的阻值； � 数字与字母标志：有数字与字母 标记的电阻代表精密电阻，如 SIP或DIP； � 阻值：用Ω标记的元件代表电 阻； � 螺丝或旋钮：电阻上有螺丝或旋 钮的是可变电阻； 类型划分： � 色环电阻、排阻、可变电阻、敏 感电阻、线绕电阻、水泥电阻 家电维修资料网 www. 520101. com ----汉达制作---- 18 色环电阻:(3种) 3、4、5环 颜色 有效数字 乘数 精度（％） 银色 …… 10－２ ±10 金色 …… 10－１ ±5 黑色 …… 10０ …… 棕色 １ 10１ ±1 红色 ２ 10２ ±2 橙色 ３ 10３ …… 黄色 ４ 10４ …… 绿色 ５ 10５ ±0.5 蓝色 ６ 10６ ±0.2 紫色 ７ 10７ ±0.1 灰色 ８ 10８ …… 白色 ９ 10９ …… 色环对照表 家电维修资料网 www. 520101. com ----汉达制作---- 19 三色环：ＤＤＭ（数字－数字－０的个数）误差：一般为２０％ � 所有电阻读数均由 左向右，对三色环 来说，放置电阻 时，色环集中的一 端放在左面，空白 的一端放在右面； � 第一、二环为数字 环，第三环表示０ 的个数，合起来代 表的数字即为电阻 的阻值； 范例 ：Ｄ Ｄ Ｍ 1)红 紫 棕 ２７０ 270Ω±２0％ 2)橙 橙 红 ３３ 00 3300Ω±２0％ 3)绿 蓝 橙 5 6 000 56KΩ±２0％ 数字环 数字环 0 的个数 家电维修资料网 www. 520101. com ----汉达制作---- 20 四色环：ＤＤＭ± T（数字－数字－０的个数±误差） 范例 ：Ｄ Ｄ Ｍ ± T 1)黄 白 棕 金 4 9 0 5% 490Ω±5％ 2)红 红 橙 金 2 2 000 5% 22000Ω±5％ 3)棕 黑 黄 银 1 0 0000 10% 100KΩ±10％ 4)蓝黄 绿 银 6 4 00000 10% 6.4ＭΩ±10％ 四环电阻：半精密电 阻，误差>2%，多为 碳膜电阻（RT）； •四环电阻读取时金 (银)色环放置右端， 依次序从左向右读 取； 数字环 数字环 0 的个数 误差 家电维修资料网 www. 520101. com ----汉达制作---- 21 五色环：ＤＤＤＭ± T（数字－数字－数字－０的个数±误差） 范例 ：Ｄ ＤＤＭ ± T 1)红紫 绿 红 棕 2 7 5 00 1% 27.5kΩ±1％ 2)紫绿 棕 黑 棕 7 5 1 1% 751Ω±1％ 3)棕红紫 金 红 1 2 7 10－１ 2% 12.7Ω±2％ 4)紫绿黑 银 棕 7 5 0 10－２ 1% 7.50Ω±1％ 五环电阻：精密电 阻，误差≤2%，多为 金属膜电阻（RJ）； •五环电阻读取时色环密 集一方放置左端，右端误 差环一般为棕、红色，依 次序从左向右读取； 数字环 数字环 0 的个数 误差 数字环 家电维修资料网 www. 520101. com ----汉达制作---- 22 ☆.根据电阻值和误差值找色环 一旦知道了色环的含义，就可以通过色环知道阻值，但要记住进行单位换算！ （如：75KΩ=75 000 Ω ） 范例： 1) 68 Ω±20％ 蓝 灰 黑 （三色环） 2)65 KΩ±5％ 65 000Ω±5％ 蓝 绿 橙 金（四色环） 3)2.65MΩ±1％ 2 650 000Ω±1％ 红蓝绿黄棕（五色环） ∇．除了四环电阻和五环电阻，还有六环电阻，阻值读法与五环电阻一样，最后一环表示温度系数！ 家电维修资料网 www. 520101. com ----汉达制作---- 23 直标型电阻： 大多数的电阻是用色环标注的，但是某些特殊的电阻，是通过把字母和 数字印刷在电阻表面，依照一定的规律直接读取的：直标式！ 功率电码表 误差代码表 电码 RN55 RN60 RN65 RN70 RN75 功率值 1/8W 1/4W 1/2W 3/4W 1 W 字母代码 C D F G J K M 误差(±%) 0.25 0.5 1 2 5 10 20 家电维修资料网 www. 520101. com ----汉达制作---- 24 范例： 1) RN55 1051F 1/8W 1050 Ω ±1% 2) RN65 2001F 1/2W 2000 Ω ±1% 3) RN60 28R1F 1/4W 28.1Ω ±0.5% 反过来推算： 1/2W 385 Ω ±1% RN65 3850F 范例（工程编码）： RW12T160J025 25W 16 Ω±5% RW03S4020F003 3W 402 Ω±1% RW03SR665F001 1W 0.665 Ω±1% RW12M252J025 25W 2500Ω±5% ☆.功率电阻功率越大，体积也越大，当功率≥1W时，电阻不得与印制板接触（散热）！ 家电维修资料网 www. 520101. com ----汉达制作---- 25 电阻网络（排阻） 电阻网络与色环电阻相比具有整齐、少占空间的优点，它的内部实际上是由 很多个电阻整齐的排在一起，所以也叫做排阻！ （排阻有方向性） （SIP）单列直插排阻 （DIP）双列直插排阻 方向性：排阻有方向性，如图示，一号管脚由小圆点来表示，当你拿着元件 时，使元件主体面对自己，槽或小圆点向上，左边的第一个管脚是 第一号管脚！ 家电维修资料网 www. 520101. com ----汉达制作---- 26 可变电阻（电位器） •特点： •可变电阻的阻值是可以 改变的； •可变电阻通常有3个或更 多的引脚； 1个可调的柄或螺丝； •阻值与误差用数字和字 母印刷在元件上； 形形色色的可变电阻 家电维修资料网 www. 520101. com ----汉达制作---- 27 敏感电阻（热敏、光敏、压敏） 1.热敏电阻 家电维修资料网 www. 520101. com ----汉达制作---- 28 2.光敏电阻 3.压敏电阻 家电维修资料网 www. 520101. com ----汉达制作---- 29 水泥电阻 水泥电阻： 家电维修资料网 www. 520101. com ----汉达制作---- 30 常见元件辨别 1.电感（L） 电感是电路中用来存储磁场能量的元件，它由单线圈组成，这些线圈有的有铁心， 有的则没有，单位通常以微亨（uH）表示；(通直流、阻交流) 家电维修资料网 www. 520101. com ----汉达制作---- 31 常见元件辨别 2.变压器（T） 变压器是将能量从一个回路传递到另一个回路的电子元件，它由两个or两个以上的线圈 组成，其外部由铁芯材料封装，装配到电路时，必须遵从一定的方向，功能为调节交流 电的电压和电流； 家电维修资料网 www. 520101. com ----汉达制作---- 32 常见元件辨别 3.集成电路（IC） 把电阻、电感、二极管等制造在一个元件封装中，就叫做集成电路，我们俗称芯片 （IC）； • IC具有方向性；IC的第一号管脚的识别方法：拿着IC，使其管脚向外，元件体面对自 己，极性标志向上，极性标志左边的第一个管脚就是第一号管脚 ； 1号管脚 家电维修资料网 www. 520101. com ----汉达制作---- 33 常见元件辨别 ４. IC插座 •IC插座的使用是为了使IC的撤换不用撤焊和重新焊接，直接换下即可。IC插座是有极性 的，其极性标志是IC插座一端上的挟槽，插入时必须对着板上的极性标志插座。 •IC插座的管脚必须全部插入孔中。 家电维修资料网 www. 520101. com ----汉达制作---- 34 常见元件辨别 ５.晶振 家电维修资料网 www. 520101. com ----汉达制作---- 35 常见元件辨别 ６.液晶显示类 点阵 数码管 液晶 完 家电维修资料网 www. 520101. com ----汉达制作---- 36 家电维修资料网 www. 520101. com
