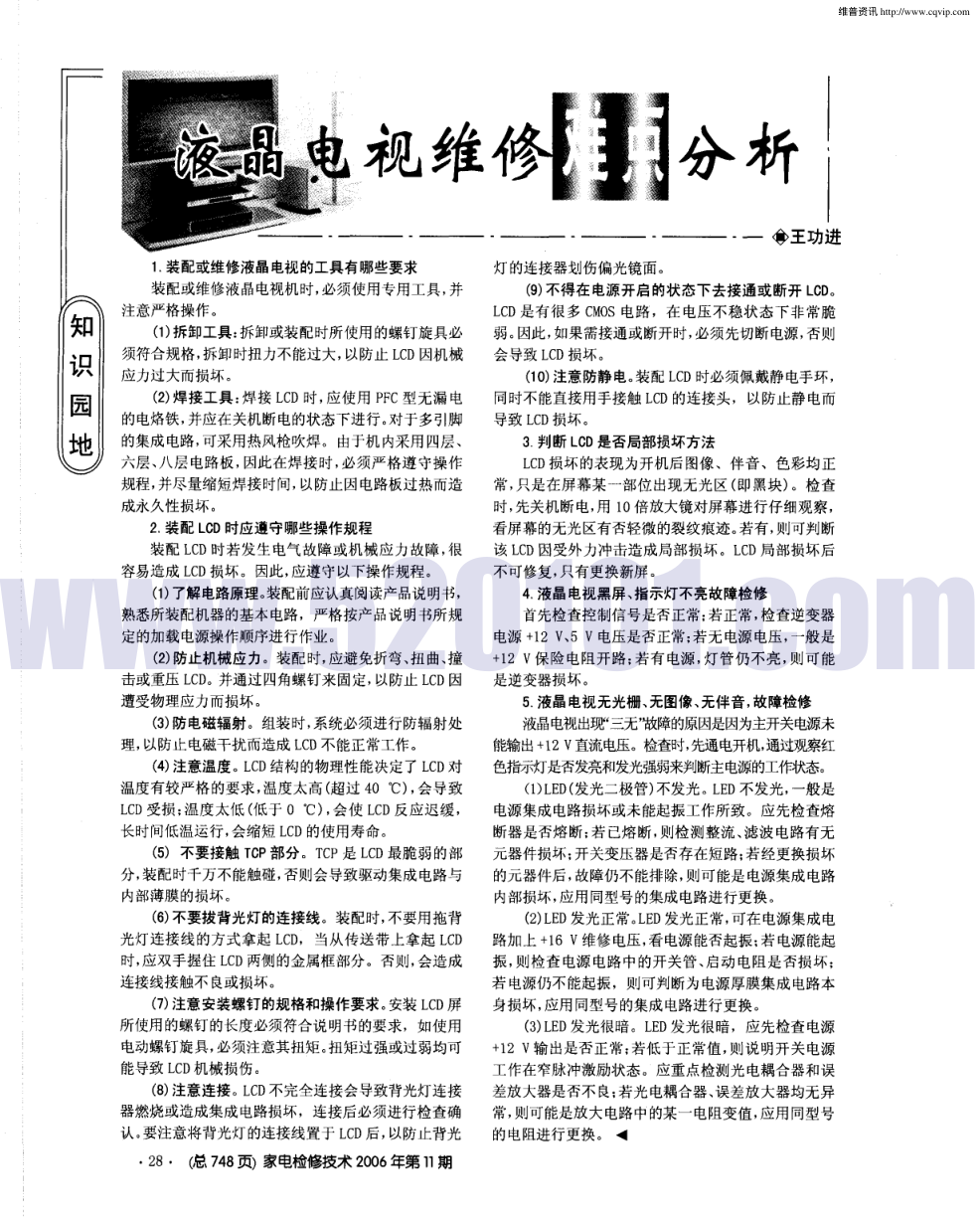

液晶电视维修难点分析

视维 1分析 1．装配或维修液 晶电视的工具有哪些要求 装 配或维修液 晶电视机时 ，必 须使 用专 用工 具，并 注意严格操作 。 (1) 拆卸工具：拆卸或装配时所使用的螺钉旋具必 须符合规格 ，拆卸时扭力不能过大 ，以防止 LCD因机械 应 力过大而损坏 。 (2) 焊接工具 ：焊 接 LCD时 ，应使 用 PFC 型无 漏 电 的电烙铁 ，并应 在关机断 电的状态下进行 。对于多引脚 的集成 电路 ，可采用热风枪吹焊 。由于机 内采用 四层 、 六层 、八层 电路板 ，因此在焊接 时 ，必 须严 格遵 守操作 规程 ，并尽 量缩 短焊接 时间，以防止因电路板过热而造 成永久性损坏 。 2．装配 LCD时应遵守哪些操作规程 装配 LCD 时若发生 电气 故障或机 械应 力故 障 ，很 容易造成 LCD损坏 。因此，应遵守 以下操作规程 。 ( 1) 了解电路原理。装配前应认真阅读产 品说明书， 熟悉所装配机器的基本电路 ，严格 按产 品说明书所 规 定的加载 电源操作顺序进 行作业 。 (2) 防止机械 应力。装配 时，应避 免折弯 、扭 曲、撞 击或重压 LCD。并通过四角螺 钉来 固定，以防止 LCD因 遭受物理应力而损坏 。 (3) 防 电磁辐射 。组装时 ，系统必须进行 防辐射 处 理 ，以防止 电磁干扰而造成 LCD不能正常工作。 (4) 注意温度 。LCD结构 的物理性能决定 了 LCD对 温度有较严格 的要求 ，温度太高 (超过 40 ℃) ，会 导致 LCD受损 ；温 度太低 (低于 0 ℃) ，会使 LCD反应 迟缓 ， 长时间低温运 行，会缩短 LCD的使用寿命。 (5) 不要接触 TCP 部 分。TCP 是 LCD最脆弱 的部 分 ，装配 时千万不 能触碰 ，否则会 导致驱动集成 电路 与 内部薄膜的损坏 。 (6) 不要拔背光灯的连接线。装配时，不要用拖背 光灯连接线 的方式拿起 LCD，当从传送 带上拿起 LED 时 ，应双手握住 LCD两侧的金属框部分 。否则，会造 成 连接线接触不 良或损坏 。 (7) 注意安装螺钉的规格和操作要求。安装 LCD屏 所 使用 的螺钉 的长度必须符合说 明书 的要求 ，如使用 电动螺钉旋 具，必须注意其扭矩。扭 矩过强或过弱均可 能导致 LCD机械损伤 。 (8) 注意连接。LED不 完全连接 会导致背光灯连接 器燃烧 或造成集成 电路损坏 ，连接后必须进行检查确 认。要注意将背光灯 的连接线置于 LCD后，以防止背光 · 28 · (总 748 页) 家电检修技术 2006 年第 11期 王功进 灯 的连接器划伤偏光镜面 。 (9) 不得 在 电源开启 的状 态下去接通或 断开 LCD。 LCD 是有 很多 CMOS 电路 ，在 电压不 稳状态 下非 常脆 弱 。因此 ，如果 需接通或 断开 时，必须先切断电源 ，否则 会导致 LCD损坏 。 (10) 注意防静 电。装配 LCD时必须佩戴静电手 环， 同时不能直接用手接触 LCD 的连接头 ，以防止静 电而 导致 LCD 损坏 。 3 判断 LCD是否局部损坏方法 LCD损 坏的表现为开机后 图像 、伴音 、色 彩均 正 常 ，只是在屏幕 某一部位 出现无 光区 (即 黑块 ) 。检 查 时 ，先关机断 电，用 10 倍放大镜对屏幕进行仔细观察 ， 看屏 幕的无光 区有 否轻微 的裂纹痕迹 。若有 ，则可判 断 该 LCD因受外 力冲击造 成局部损 坏 。LCD局部损坏 后 不可修复，只有更换新屏 。 4．液 晶电视黑屏 、指示灯不亮故障检 修 首先检查控制信 号是否正常 ；若正常 ，检查逆变器 电源 +12 V、5 V 电压是否正常 ；若无 电源 电压 ，一般 是 +12 v 保 险电阻开路 ；若有 电源 ，灯 管仍不 亮 ，则可 能 是逆变器损坏 。 5．液 晶电视 无光栅 、无图像、无伴音 ，故障检修 液晶电视出 三无’做障的原因是因为主开关电源未 能输出+ l2 V直流电压。检查时，先通电开机 ，通过观察红 色指示灯是否发亮和发光强弱来判断主电源的工作状态。 ( 1) LED(发光二极管) 不发光 。LED不 发光 ，一般 是 电源 集成 电路损坏或未 能起振工作所致 。应先检查熔 断器是否熔断 ；若 已熔 断 ，则检测整流 、滤波 电路有无 元器件损坏 ；开关变压器是否存在短路；若 经更换损 坏 的元 器件后 ，故障仍不能排除，则可 能是 电源集 成电路 内部损坏 ，应用 同型号 的集成电路进行更换。 (2) LED 发光正常。LED发光正常 ，可在 电源集成 电 路加 上 + 16 V 维修 电压 ，看电源 能否起振；若 电源能起 振，则检查 电源 电路 中的开关管 、启动 电阻是 否损坏 ； 若 电源仍不 能起振 ，则可判断为 电源厚膜集 成 电路 本 身损坏 ，应用 同型号的集成 电路进 行更换。 (3) LED发 光很 暗。LED发光很暗 ，应先检查 电源 +12 V 输 出是否 正常 ；若低 于正常值 ，则说明开 关电源 工 作在窄脉冲激励状态 。应重点检测光 电耦合器和误 差放 大器是否不 良；若 光电耦合器 、误差放大器均无异 常 ，则可能是放大 电路 中的某一 电阻变值 ，应用 同型号 的电阻进行更换。 ．． 维普资讯 http://www.cqvip.com www.520101.co
