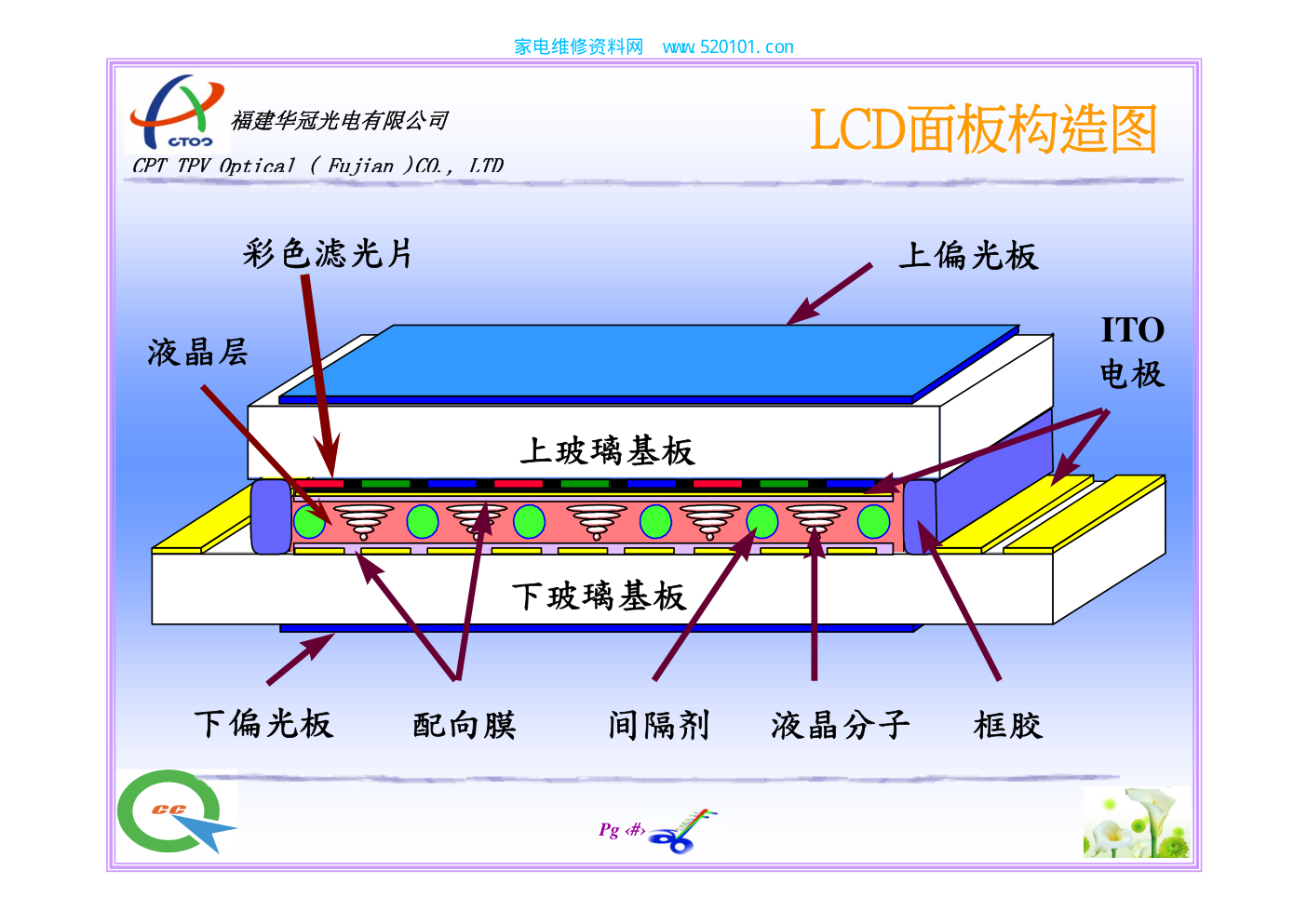

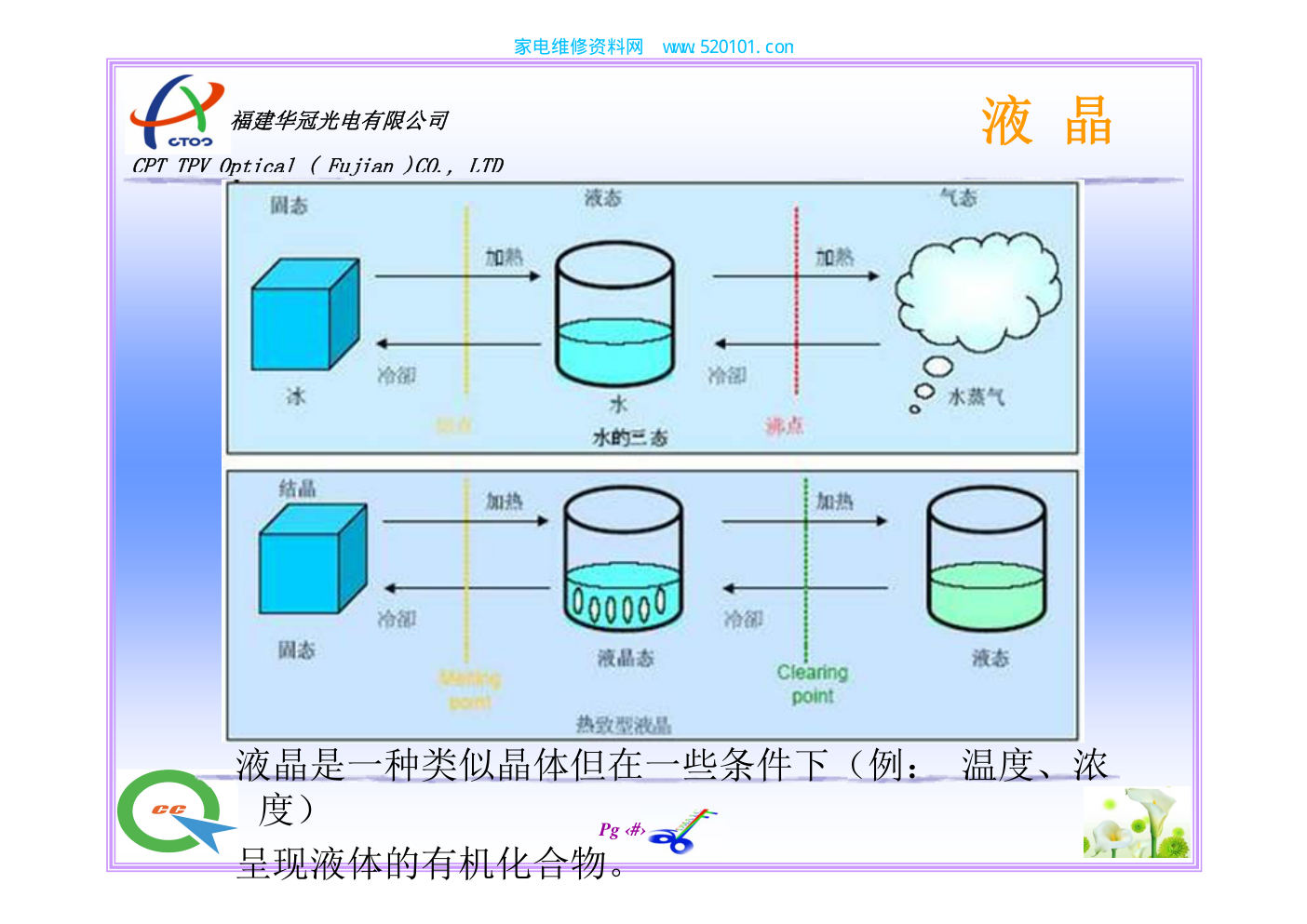

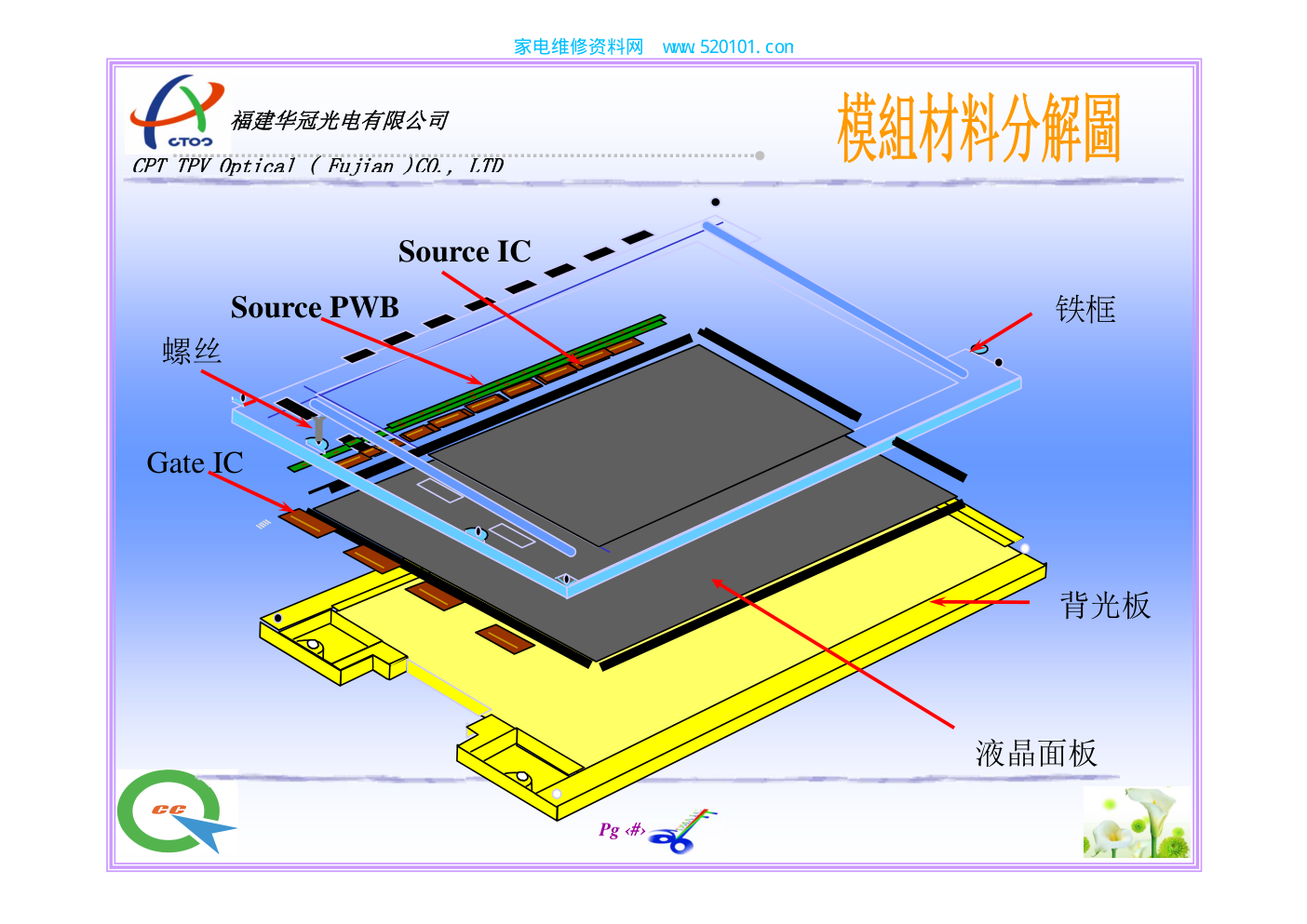

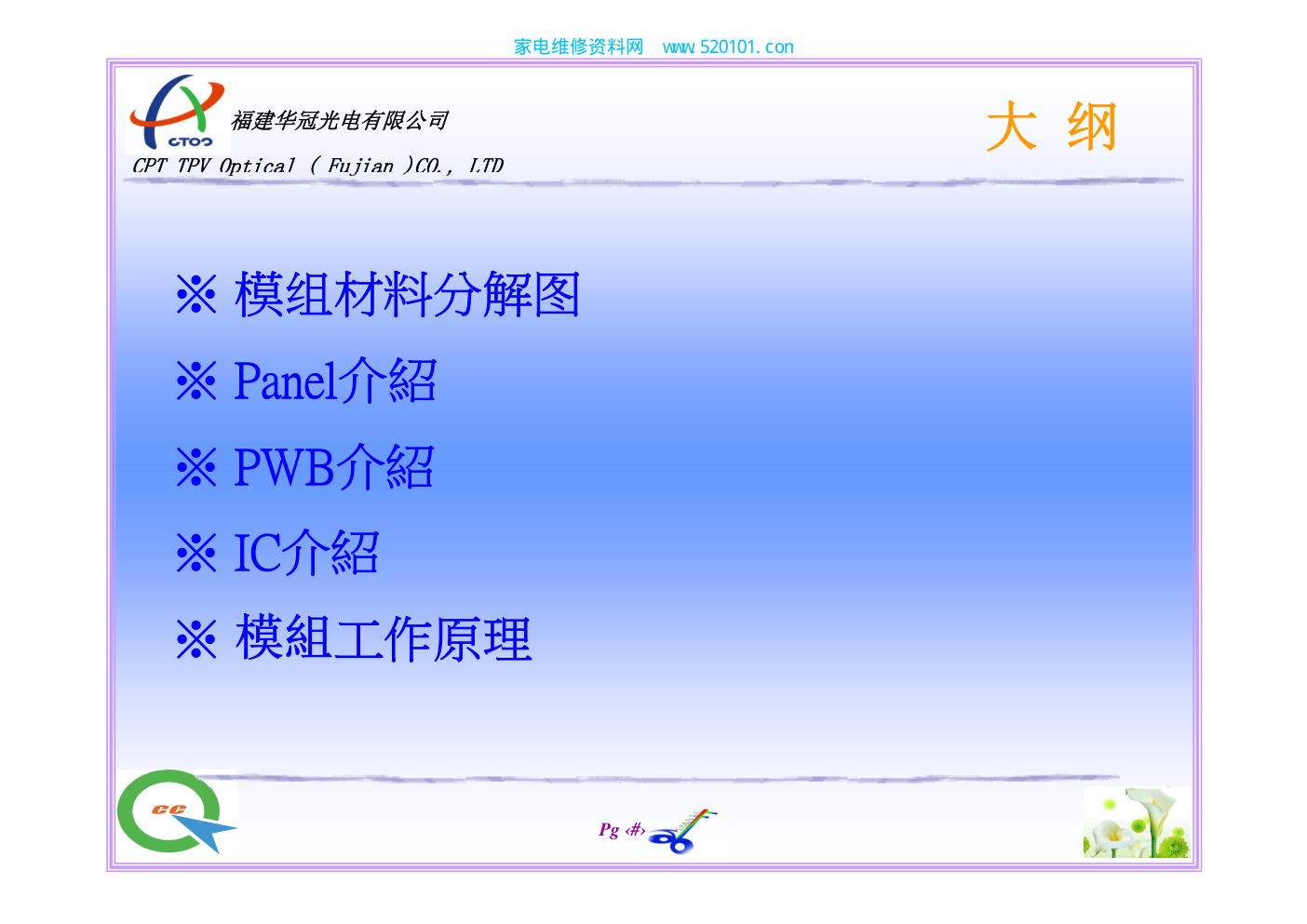

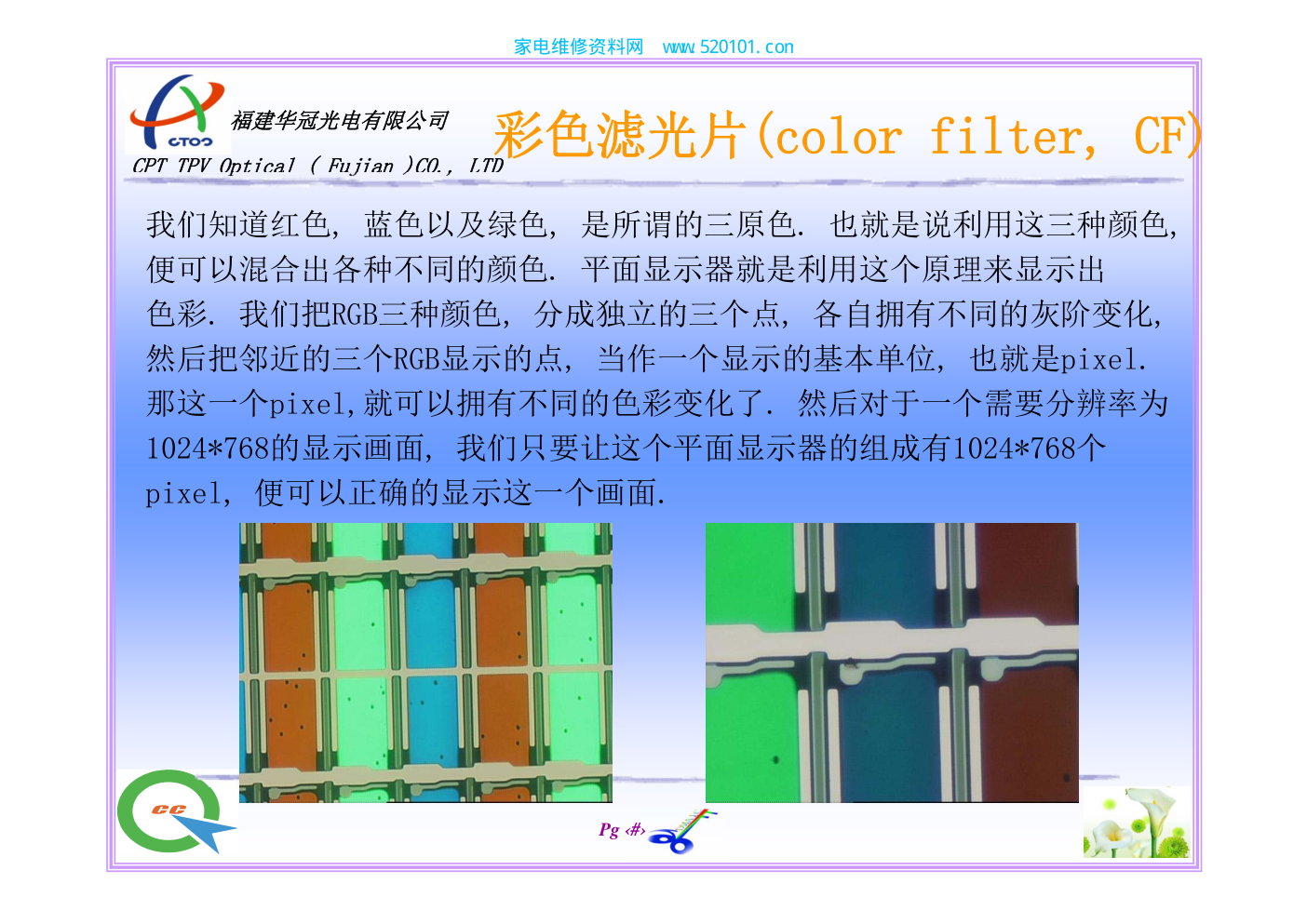

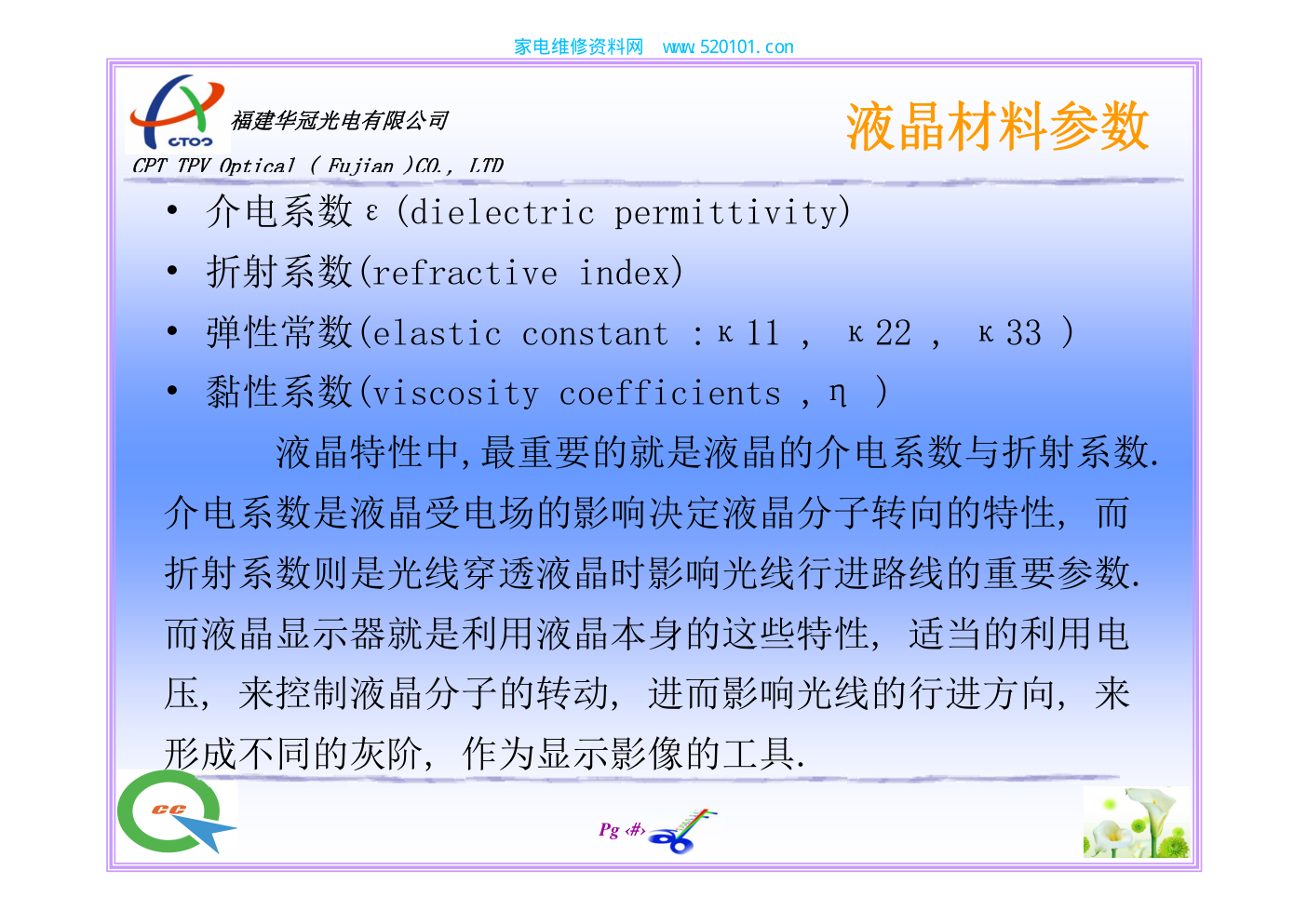

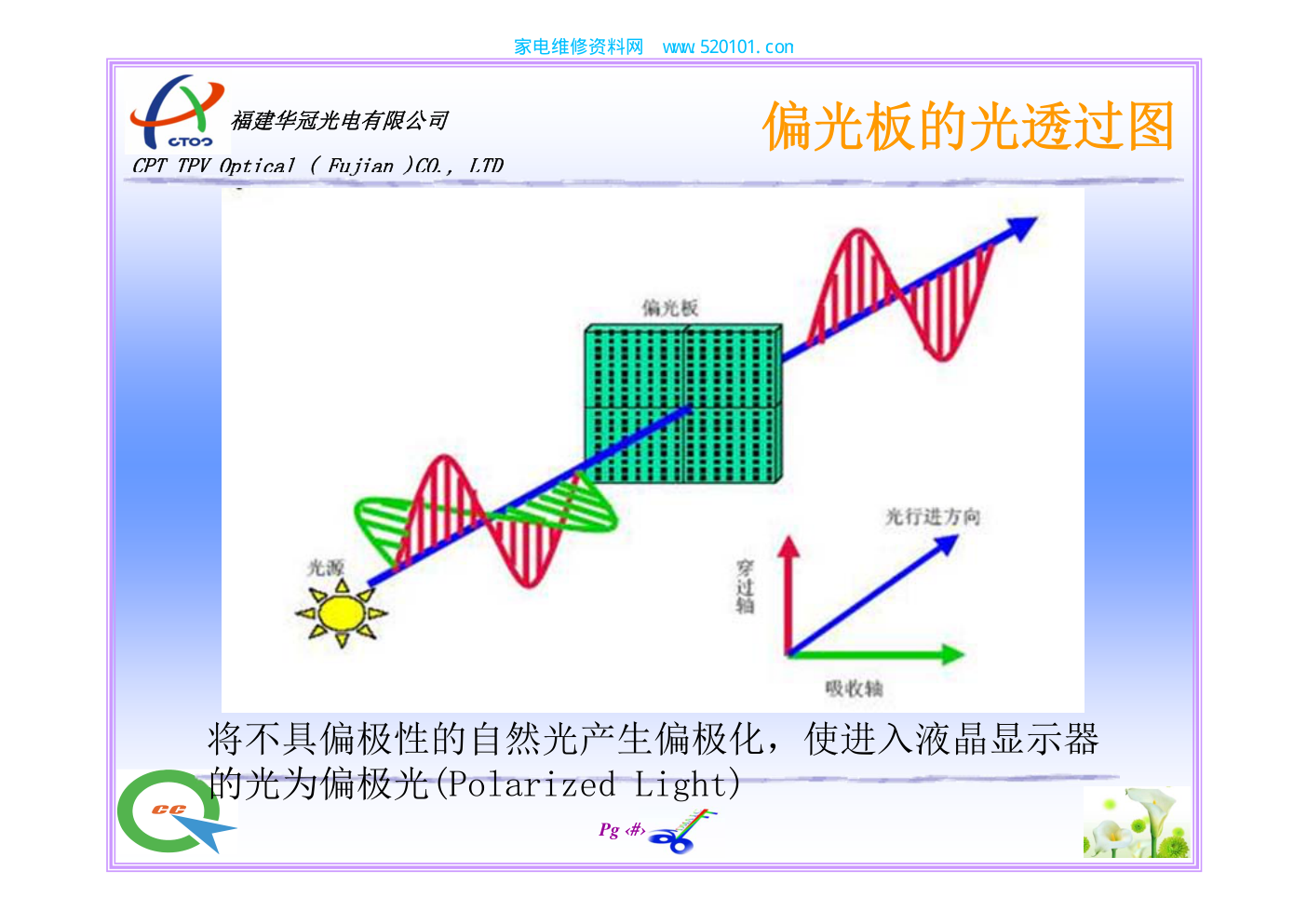

Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD ※ 模组材料分解图 ※ Panel介紹 ※ PWB介紹 ※ IC介紹 ※ 模組工作原理 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD Gate IC 背光板 螺丝 Source IC 铁框 液晶面板 Source PWB 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 下玻璃基板 上玻璃基板 上偏光板 间隔剂 液晶分子 下偏光板 框胶 配向膜 ITO 电极 彩色滤光片 液晶层 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 液晶是一种类似晶体但在一些条件下（例： 温度、浓 度） 呈现液体的有机化合物。 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD • 介电系数ε(dielectric permittivity) • 折射系数(refractive index) • 弹性常数(elastic constant :κ11 , κ22 , κ33 ) • 黏性系数(viscosity coefficients ,η ) 液晶特性中,最重要的就是液晶的介电系数与折射系数. 介电系数是液晶受电场的影响决定液晶分子转向的特性, 而 折射系数则是光线穿透液晶时影响光线行进路线的重要参数. 而液晶显示器就是利用液晶本身的这些特性, 适当的利用电 压, 来控制液晶分子的转动, 进而影响光线的行进方向, 来 形成不同的灰阶, 作为显示影像的工具. 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 我们知道红色, 蓝色以及绿色, 是所谓的三原色. 也就是说利用这三种颜色, 便可以混合出各种不同的颜色. 平面显示器就是利用这个原理来显示出 色彩. 我们把RGB三种颜色, 分成独立的三个点, 各自拥有不同的灰阶变化, 然后把邻近的三个RGB显示的点, 当作一个显示的基本单位, 也就是pixel. 那这一个pixel,就可以拥有不同的色彩变化了. 然后对于一个需要分辨率为 1024*768的显示画面, 我们只要让这个平面显示器的组成有1024*768个 pixel, 便可以正确的显示这一个画面. 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 將一柔软透明塑胶板(Poly vinyl alcohol)浸于I2/KI水溶液中碘离子会扩 散渗透入PVA中，再经拉伸作用使附着于PVA上碘离子而隨之有方向性， 形成碘离子长链。碘离子有很好的起偏性，可以吸收平行於碘离子排列方 向的光束电场分量，只让垂直于碘离子排列方向的光束电场分量通过，此 原理即可制造偏光膜。 TAC TAC PVA I I I I I I I I I I I I 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 将不具偏极性的自然光产生偏极化，使进入液晶显示器 的光为偏极光(Polarized Light) 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 偏光板(一) 偏光板(二) 液晶 光行进方向 X Y Z 暗 *施加电场，液晶 Tilt 光线直进不偏转 光行进方向 X Y Z 亮 液晶 *不施加电场，液晶 Twist 偏光板(一) 偏光板(二) 光线沿液晶光轴偏转 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD • NW是指当我们对液晶面板不施加电压时, 我们所看到的面 板是透光的画面, 也就是亮的画面, 所以才叫做normally white. 而反过来, 当我们对液晶面板不施加电压时, 如 果面板无法透光, 看起来是黑色的话, 就称之为 NB(Normally black).TN型的LCD而言, 位于上下玻璃的配 向膜都是互相垂直的, 而NB与NW的差别就只在于偏光板的 相对位置不同而已. 对NB来说, 其上下偏光板的极性是互 相平行的. 所以当NB不施加电压时, 光线会因为液晶将之 旋转90度的极性而无法透光. • NW一般应用于桌上型计算机或是笔记型计算机, NB的应用 环境主要为显示屏为黑底的应用. 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 從TFT面板的正上方看下去，我們可以看到數百萬個排界整齊的小元件 （TFT device）以及控制液晶的ITO區域，其TFT device排列簡圖如下： TFT Array Gate line Signal line TFT device ITO Array Matrix 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD Gate Driver Source Driver 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 1.因TFT元件的动作类似一个开关(Switch)，液晶元件的 作用类似一个电容，藉Switch的ON/OFF对电容储存 的电压值进行更新/保持。 2.SW ON时信号写入(加入、记录)在液晶电容上，在以外 时间 SW OFF，可防止信号从液晶电容泄漏。 3.在必要时可将保持电容与液晶电容并联，以改善其保持 特性。 保持电容 TFT元件 加入电压 液晶 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 1.上图为TFT一个画素的等效电路图，扫描线连接同一列 所有TFT闸极电极，而信号线连接同一行所有TFT源极 电极。 2.当ON时信号线的资料写入液晶电容，此時，TFT元件 成低阻抗(RON)，当OFF时TFT元件成高阻抗(ROFF)，可 防止信号线资料的泄漏。 3.一般RON与ROFF电阻比至少约为105以上。 扫描线 信号线 RON ROFF 液晶 保持电容 G D S 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD G D S D S G 1. TFT为一三端子元件。 2.在LCD的应用上可将其视为一个开关。 D S G 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD DC/DC 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 面板信號流程簡介 TFT-LCD 面板與驅動電路結構 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD PWB作用： 与IC形成接续，将外部输入的电源或者信号转换为IC所需要的工作电压及时序。 (1)形成Power：VDD、VEEG、VDDG、VDDA、VCOM VDD：PWB、IC工作电压 VEEG：液晶的关闭电压，提供G-IC电源 VDDG：液晶的开启电压，提供G-IC电源 Vcom：液晶的基准电压，提供S-IC、G-IC。 VDDA：经过分压形成一组Gamma电压作为形成阶调电压之标准 (2)通过Asic将输入的LVDS信号转换为RSDS信号，并且根据输入的时钟信号生成IC所需要的 各种时序控制信号。 (3)形成Gamma电压 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 3 异方性导电膜(Anisotropic Conductive Film)为同时具有接着、导电、绝缘 三特性之半透明高分子接续材料，其特性乃在膜厚方向具有导电性。但在 面方向则不具有导电性。一般用于两相对电极间之永久接着与电气导通， 但在电极上之相邻线路间则彼此绝缘，如面板上之 ITO 电极及IC 引脚。 间隔层 导电粒子 接着剂 异方性导电膜(Anisotropic Conductive Film) 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 3 制程中ACF的变化 本压前 本压后 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD 家电维修资料网 www. 520101. com Pg ‹#› 福建华冠光电有限公司 CPT TPV Optical ( Fujian )CO., LTD Thank You! 家电维修资料网 www. 520101. com
