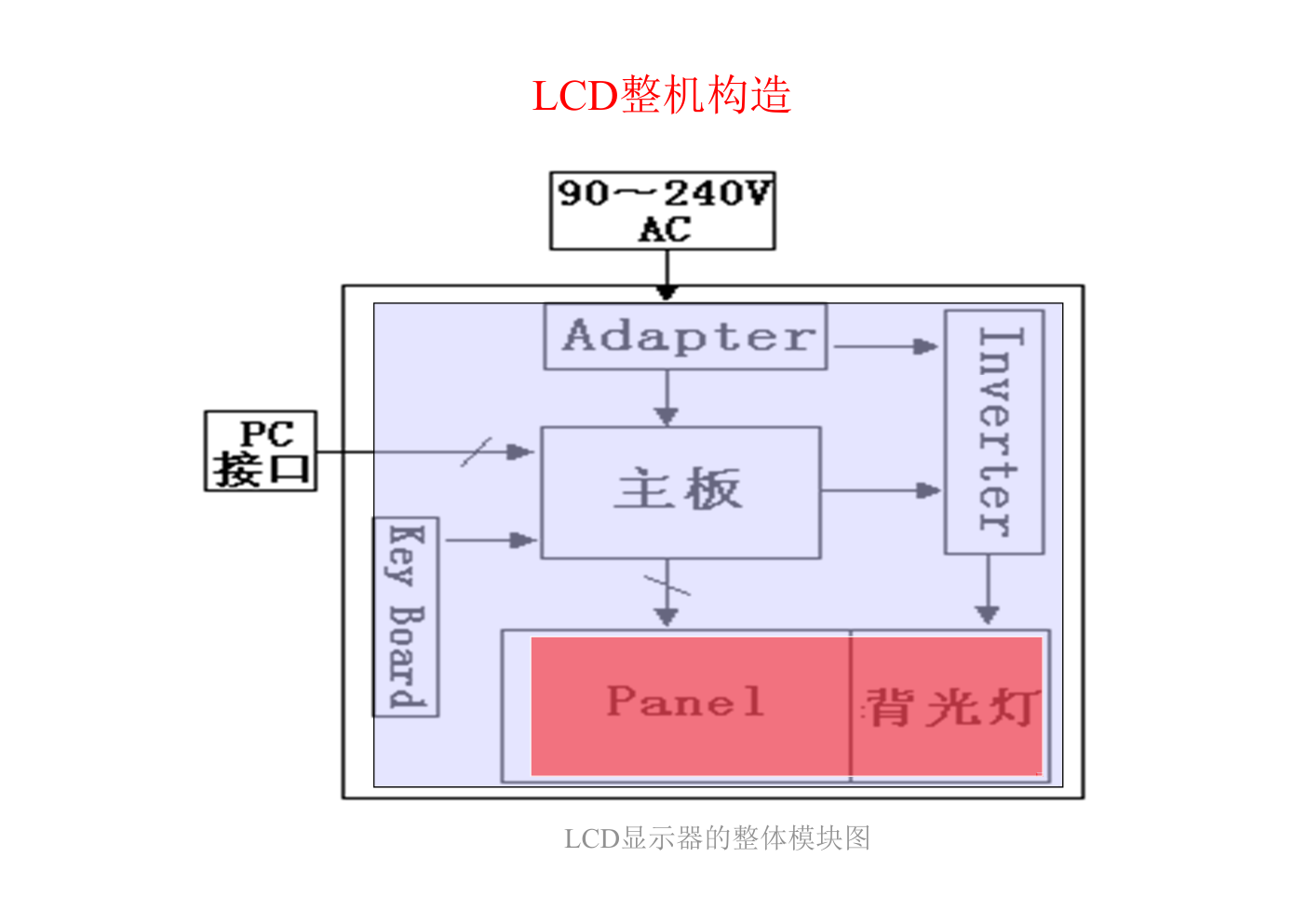

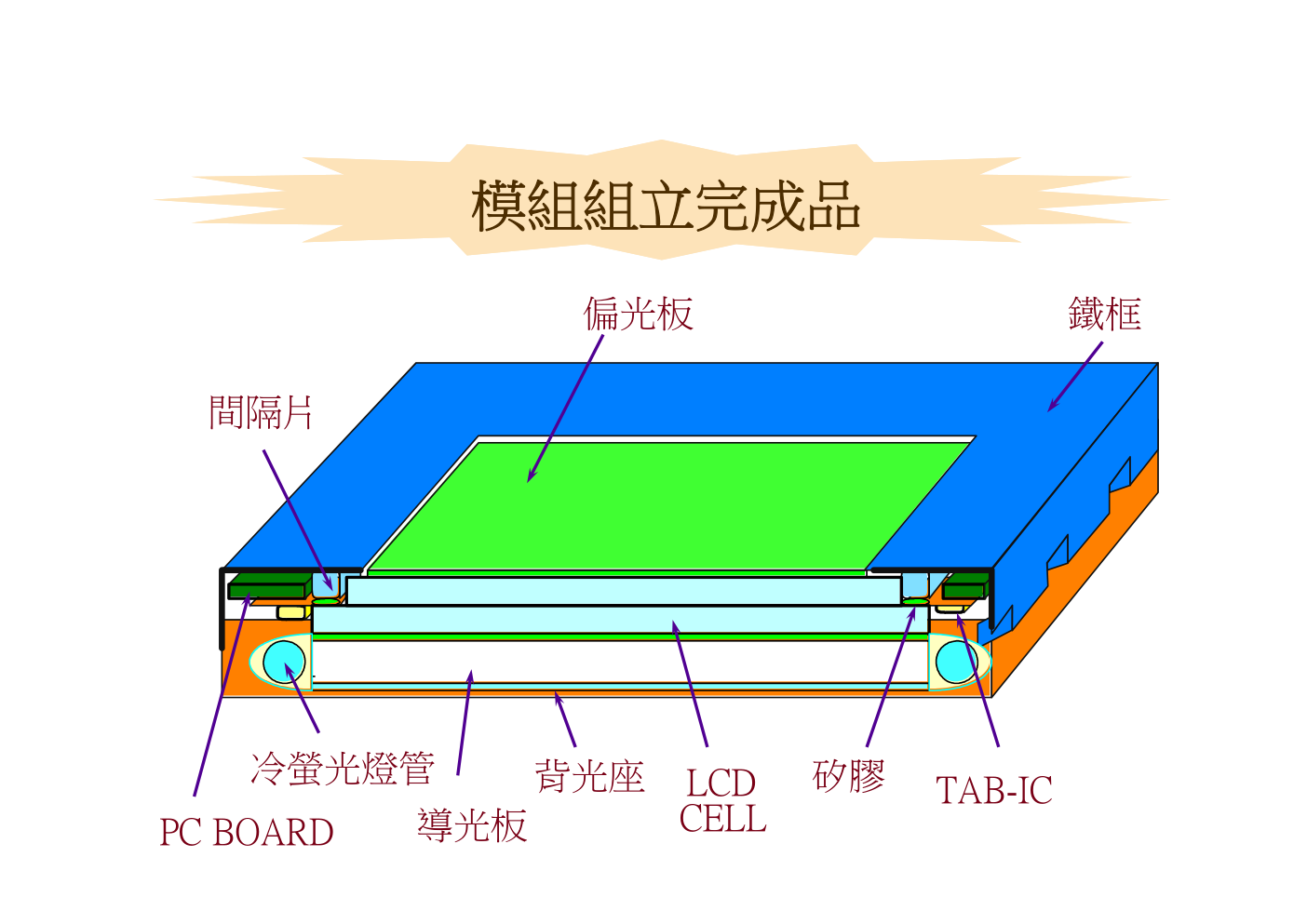

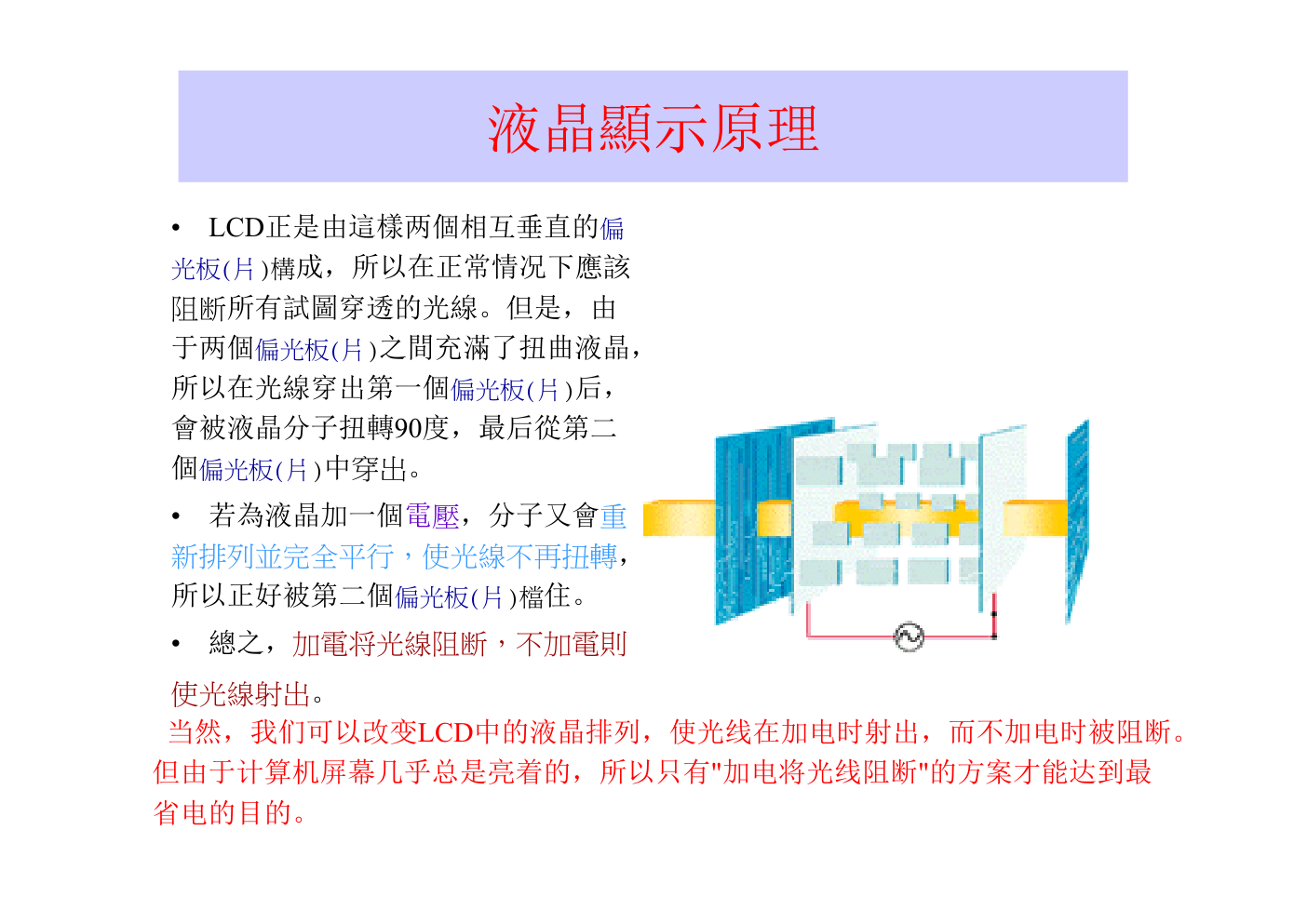

LCD基础培训教材 LCD与CRT主要区别 液晶显示器与CRT显示器相比具有那些优点  LCD与CRT相比具有体积小、重量轻、耗电小、无闪烁、不存在聚焦、色纯、线性问题 。 没有电磁辐射 传统显示器的显示材料是荧光粉，通过电子束撞击荧光粉而显示，电子束在打到荧光粉上的一 刹那间会产生强大的电磁辐射，尽管目前有许多显示器产品在处理辐射问题上进行了比较有效 的处理，尽可能地把辐射量降到最低，但要彻底消除是困难的。相对来说，液晶显示器在防止 辐射方面具有先天的优势。因为它显示原理是通过控制屏上每一个像素液晶的开关，来控制显 示画面的亮暗及颜色，没有强大电子束产生的电磁辐射，与CRT显示器的工作原理完全不同， 根本就不存在辐射。  可视面积大 对于相同尺寸的显示器来说，液晶显示器的可视面积要更大一些。液晶显示器的可视面积跟它 的对角线尺寸相同。阴极射线管显示器显像管前面板四周有一英寸左右的边框不能用于显示。 LCD具有那些局限性 • LCD屏的液晶单元极易出现暇疵。对1024x768的屏幕来说，每个像素都由 三个单元构成，分别负责红、绿和蓝色的显示一所以总共约需240万个单元 (1024x768x3=2359296)。很难保证所有这些单元都完好无损。最有可能的是， 其中一部分己经短路(出现“暗点”)，或者断路(出现“亮 点”)。有些顾客可 能认为如此高昂的价格应该买到完美的LCD显示屏-很不幸这不是现实，最多能 挑到暇点不特别明显的屏幕而已。 • LCD显示屏包含了在CRT技术中未曾用到的一些东西。由于液晶自身不发光， 通过控制液晶的排列来对背光源进行调制，所以它的色彩表现力不同CRT显示 器。例如：一些相当精密的图案(比如经抖动处理的图像)可能在液晶显示屏上出现难看 的波纹或者干扰纹。另外还有一个视角或者"观察角度"的问题。LCD之所以存在 视角问题，是由于它采用的是光线透射机制，会对穿过屏幕的光线进行调节。 而CRT是一种光线发射系统。对CRT来说，屏幕背后的特殊材料(荧光粉)能主动 发射出光线。而在LCD中，虽然光线能穿透正确的像素，但倾斜的光线也会穿 透相邻的像素，所以从正常视角之外观看时会发现颜色严重失真。 LCD显示器的整体模块图 LCD整机构造 第一章TFT PANEL的简介  TFT PANEL的模组结构  Structure of LCD Module  背光模组介绍  液晶显示原理  TFT PANEL的主要特性参数 液晶顯示原理 • LCD是依赖偏光板(片)和光線本身。 自然光線是朝四面八方随機發散的。 偏光板(片)實際是一系列非常细的平 行線。这些線形成一張網，阻断不與 這些線平行的所有光。 • 偏光板(片)的線正好與第一個偏光 板(片)垂直，所以能完全阻断那些已 經偏光的光線。 • 只有两個偏光板(片)的光線完全平 行，或者光線本身已扭轉到與第二個 偏光板(片)相匹配，光線才得以穿透。 液晶顯示原理 • LCD正是由這樣两個相互垂直的偏 光板(片)構成，所以在正常情况下應該 阻断所有試圖穿透的光線。但是，由 于两個偏光板(片)之間充滿了扭曲液晶， 所以在光線穿出第一個偏光板(片)后， 會被液晶分子扭轉90度，最后從第二 個偏光板(片)中穿出。 • 若為液晶加一個電壓，分子又會重 新排列並完全平行，使光線不再扭轉， 所以正好被第二個偏光板(片)檔住。 • 總之，加電将光線阻断，不加電則 使光線射出。 当然，我们可以改变LCD中的液晶排列，使光线在加电时射出，而不加电时被阻断。 但由于计算机屏幕几乎总是亮着的，所以只有"加电将光线阻断"的方案才能达到最 省电的目的。 導光板 冷螢光燈管 鐵框 背光座 TAB-IC PC BOARD 間隔片 矽膠 偏光板 LCD CELL 模組組立完成品 TFT-LCD 模組結構 TFT LCD: Thin Film Transistor Liquid Crystal Display Structure of LCD Module G1 G2 G3 Gm Gm-1 S1 S2 S3 Sn-1 Sn Source 線 儲存電容 Gate 線 液晶電容 TFT TFT & Pixel Array layout TFT元件的運作原理 (1)VgsVth：訊號讀取 S D G G S D CLC com S D G G S D CLC com TFT PANEL的主要参数 LCD的性能参数与CRT有较大区别，主要反映在色度（色彩多少种或多少位）、分辨率 、刷新频率、响应时间、观察屏幕视角，显示色位等方面。 1、分辨率：LCD的分辨率与CRT显示器不同，一般不能任意调整，它是制造商所设置 和规定的。现在LCD的分辨率一般是1024点×768行的XGA显示模式。 2、亮度、对比度：TFT液晶显示器的可接受亮度为150cd/m2以上，目前国外能见到的 TFT液晶显示器亮度都在200cd/m2左右 3、刷新率：LCD刷新频率是指显示帧频，亦即每个像素为该频率所刷新的时间，与屏 幕扫描速度及避免屏幕闪烁的能力相关。 4、观察屏幕视角：是指操作员可以从不同的方向清晰地观察屏幕上所有内容的角度 ，DSTN－LCD一般只有60度，TFT－LCD则有120度。 5、响应时间：响应时间愈小愈好，它反应了液晶显示器各象素点对输入信号反应的 速度，即pixel由暗转亮或由亮转暗的速度。响应时间越小则使用者 在看运动画面时不会出现尾影拖拽的感觉。一般会将反应速率分为两 个部份：Rising 和Falling；而表示时以两者之和为准。 6、显示色素：几乎所有15英寸 LCD都只能显示高彩 (256K) 三、维修技术资料 1. 1 LCD MONITOR 概述 LCD显示器包括：一个PANEL、一个主板、一个供电电源电路与逆变器模 块组合。简称：PWPC板以及一个按键小板。 主板电路包括：控制液晶面板的逻辑驱动输出电路、OSD显示、背光灯 ON/OFF 控制及调整亮度的逻辑电路、PANEL供电控制功能电路。 PWPC板模块：（1）电源部份：由输入的100V-240V交流电压转换成12V、 5V的直流稳定电压供给主板工作及供给逆变器模块电路用于驱动PANEL背 光灯管。 （2）INVERTER部份：INVERTER即升压板，是DC转AC升压电路。它将 电源部份送入的12V直流电压转换成600V左右高压交流电，PANEL灯管将 在电源的作用下被点亮。 主板上各主要IC芯片描述 ① MCU：8051单片机，其主要作用有：电源控制，OSD控制，频率计算，RS232通信等。 ② GMZAN1（OR GMZAN2)：集成ADC、OSD、SCALER，把计算机输入的RGB模拟视频 信号转换为数字信号，并通过差补缩放处理，输出至液晶显示器 PANEL时序控制电路。 ③ LM2596（OR SK8050SD）：直流电源变换器，用于将12V输入转变为5V的直流输出。 ④ AIC1084：也是直流电源变换器，用于将5V输入转变为3.3V的直流输出。 ⑤ 24LC21：1KB EEPROM，用于存储表示显示设备标志的DDC数据，其中包含有：设 备的基本参数，制造厂商，产品名称，最大行频，可支持的分辨率等等。 ⑥ 24C04：4KB EEPROM，用于存储Auto Config数据，白平衡数据，POWER KEY状态 及POWER ON计数数据等。 由于各芯片需要的直流供电电压不同，而主板上输入的电压为Adapter提供的 12V直流，这不能满足主板各个部分的要求。主板上为各IC供电需要有+5V和+3.3V 电压，所以需要有直流电压转换。 • 主板上采用2片直流电源转换芯片：LM2596（SK8050SD）和AIC1084。其中 AIC1084为3端低压差可调输出稳压器。输入电压范围1.25V-5.5V，输出3.3V电压。 下图为其电路，用于将+5V输入转换为+3.3V/5A的直流输出。 AIC1084工作电路图 主板电源变换 图3-13 LM2596工作电路图 • LM2596为直流稳压器，其可输出+3.3V、+5V、+12V电压和3A电流，其输入电 压最大值可达40V。外部只要接4个其他元件就可以工作等。图3-13为其工作电路图， 用于将+12V输入转换为+5V输出。 MCU管脚功能定义 PIN 名称 I/O 功能 2 KEY/SU I 低电平输入 按键型 高电平输入 飞梭型 3 POWER CON O 电源节能控制，当OFF时，为0.82V 4 STBY O 待机节能控制 5 MUTE O 静音控制 6 BL-ADJ O 灯管亮度控制 10 RST I MCU复位信号，高电平有效 11 RXD I/O RS232通信，用于工厂自调白平衡时，与外部数 据缓冲区通信用的串行通信总线 13 TXD I/O 14 IRQ I 中断控制输入 15 MFB2 I/O 多功能引脚 16 SDA I/O MCU与U300 4KB EEPROM通信时用的IIC串行通 信总线 17 SCL I/O 18 RST1 O 二次复位脚，对GMZAN2复位，低电平有效 19 NGA-CON I 空信号检测脚，判断信号线是否有接上 20 XTAL1 I 20MHz时钟输入 21 XTAL2 I 22 GND 接地端 24 HDATA0 I/O MCU与GMZAN1通信时所用到的四位数据位 25 MFB7（HDATA1） I/O 26 MFB8（HDATA2） I/O 27 MFB9（HDATA3） I/O 28 HCLK O 主时钟输出到GMZAN1 29 HFS O 主同步允许位，当HFS为高电平时，允许通信 30 BACKLIGHT-EN O 背灯管ON/OFF控制 31 PANEL-EN 0 PANEL供电控制 36 WP O 可写端，高电平允许向24C04写入数据 37 LED1（ORANGE） O 控制按键板上的LED颜色 38 LED2（GREEN） O 39 KEY1（AUTO） I 按键板上的5个按键控制 40 KEY2（ENTER） I 41 KEY3（RIGHT） I 42 KEY4（LEFT） I 43 KEY5（POWER） I 44、35 I 接电源 5V MCU电路功能解释 1、MCU的Pin14外部中断IRQ与GMZAN2的中断控制器相连，在外部PC输入信号发 生改变时，由GMZAN2产生中断信号给MCU，MCU响应该中断，进入输入信号处 理子程序，将输入信号转换为与显示器匹配的RGB信号输出。 2、MCU的Pin19为NGA_CON信号输入端，与PC输入直接相连用于判断信号线是否 接好。若空信号时，输入为高电平，接上信号线时为低电平。如果无连接或输入不 支持模式将会在屏幕上显示相应的信息。 a）无连接，显示“无信号，检查输入”信息； b） 错误的输入，显示“不支持的视频模式”信息。 3、MCU接口电路： MCU与GMZAN2通过Pin24-Pin29组成的4-bits串行口进行通信；Pin29为数据传 输提供控制信号HFS，在HFS为高电平时，允许通信，HFS为低电平时，Pin24-Pin27 不输出；Pin28为输出为时钟信号HCLK，它为串行通信提供同步时钟。 4、MCU的Pin30-Pin31在软件的控制下产生BACKLIGHT_EN和 PANEL_EN信号。 BACKLIGHT_EN信号输出至INVERTER，用来控制其ON/OFF；PANEL_EN信号输 出至PANEL控制其ON/OFF。只有这两个信号同时有效才能使显示器正常工作。(但 在15寸LCD一般不用，改用GMZAN2的PIN75、PIN76输出控制） 信号输入 ⑦ 主板输入接口 主板提供一个15脚的连接器用于与PC连接，作为显示信号输入端口，如左下图，其各PIN定 义参考右下表 PIN C SIGNAL 1 RV 红色信号 2 GV 绿色信号 3 BV 蓝色信号 4 NC 没有 5 GND 接地 6 RG 红色接地 7 GG 绿色接地 8 BG 蓝色接地 9 NGA_CON 空信号检测(从 PC来) 10 SG 同步地 11 NC None 12 SDA I2C总线 13 HS 行同步 14 VS 场同步 15 SCL I2C总线 信号输入电路 R207 0R C248 NC R205 75R L206 0R VDDA R201 0R +5V VGA_VSYNC R206 75R R220 100R VDDA R327 10K BLUE TXD D202 BAV99 3 2 1 /VGA_CON +5V C261 0.1uF C236 100pF CN200 HEADER 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 /VGA_CON1 GREEN DDC_SDA C235 100pF RXD GND R213 1K L204 0.15 uH(0 R) R203 0R ADC_AGND GND GND ADC_AGND R202 0R 12/20　發　じンのэ絬隔 VDDA L205 0R C249 NC R216 10K +5V R200 0R ADC_AGND GND RXD D204 BAV99 3 2 1 ADC_AGND TXD +5V C247 22pF(NC) R217 10K GND VGA_SCL D206 BAV99 3 2 1 C244 0.1uF R211 100R ADC_AGND D211 BAT54 C 2 A RED C252 1 nF C229 10nF R209 2K D209 5.6V C234 10nF VGA_SDA D210 5.6V +3.3V R210 2K D200 5.6V R208 0R C231 10nF GND R218 100R GND C253 1 nF D208 5.6V R219 100R R212 100R R204 75R VGA_HSYNC +5V D201 5.6V R214 1K GND R227 100R U203 24LC21A 8 4 1 2 3 7 6 5 VCC GND NC NC NC VCLK SCL SDA GND C232 10nF ADC_AGND C230 10nF ADC_AGND DDC_SCL C233 10nF C251 1 nF ADC_AGND Pin95 Pin91 Pin87 Pin150 Pin148 H-SYNC V-SYNC TO MCU PIN19 空信号检测脚 R/G/B模拟信号输入， 若这些信号输入异常会 造成缺色及拖影。 易损元件：D202~D206、 C229~C231。 行、场同步信号，用来辨 识输入模式及信号处理。 不良引起故障： 1、接信号无画，空信号 OSD显示正常。 2、画面不同步，有干拢。 易损元件：D200、D201 C235、C236。 1KB的E2PROM。 用来读DDC数据， 存储设备基本参数 信号输出电路图 PD38-1 PD25-1 PD5-1 PD16-1 PANEL_P PD1 PD11-1 PD16-1 PD10-1 PD44-1 PD6-1 PD14-1 PD15-1 PD34 GND CP208 22pF 1 5 6 8 4 3 2 7 PD46 GND PD36 CP209 22pF 1 5 6 8 4 3 2 7 PD28 PD42-1 PD25-1 PD32-1 PD18-1 PD4 PD13 PD10 PD40-1 PD13-1 PD24-1 PD9-1 PVS PD46-1 PD18-1 PD0-1 PD39-1 PD3 PD19-1 PDISPE PD0-1 PD1-1 PD15 PD22-1 PD6-1 LP210 120R 8 1 7 6 5 4 3 2 CP211 22pF 1 5 6 8 4 3 2 7 LP204 120R 8 1 7 6 5 4 3 2 PD4-1 PD28-1 LP203 120R 8 1 7 6 5 4 3 2 GND PD17-1 PD26-1 CP201 22pF 1 5 6 8 4 3 2 7 PD44-1 PD8-1 PD40-1 PD37 PD27 GND PD8 CN201 FH12-45S-0.5SH 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 PD36-1 PD43-1 PD19-1 PD21 RVDDA PD39-1 PD29 PD17-1 PD34-1 GND LP202 120R 8 1 7 6 5 4 3 2 CP204 22pF 1 5 6 8 4 3 2 7 CN202 FH12-30S-0.5SH 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 PD30 PD3-1 PD20 PD9-1 PD7-1 PD41 PD28-1 PD38-1 PD16 PD22 PD45-1 CP202 22pF 1 5 6 8 4 3 2 7 PD30-1 PD30-1 PD26-1 PD27-1 LP205 120R 8 1 7 6 5 4 3 2 PD41-1 LP207 120R 8 1 7 6 5 4 3 2 PD4-1 PD10-1 PD23-1 PD47-1 PD42 CP206 22pF 1 5 6 8 4 3 2 7 LP208 120R 8 1 7 6 5 4 3 2 LP209 120R 8 1 7 6 5 4 3 2 PD2 PD14-1 PD44 PD33 PD37-1 PD6 GND PD26 PD31-1 GND PD17 PD27-1 PD40 PD19 PD23 PD24-1 PD35-1 GND PD38 PD18 CP207 22pF 1 5 6 8 4 3 2 7 PD33-1 PHS PD37-1 GND PD13-1 GND PD22-1 PD32-1 CP212 22pF 1 5 6 8 4 3 2 7 PD39 PD0 PD32 PD20-1 PD21-1 PD23-1 CP210 22pF 1 5 6 8 4 3 2 7 PD12-1 PD9 PD12 PD1-1 PD5-1 PD15-1 PD36-1 PD35-1 PD7-1 PD14 PD42-1 PD12-1 PD31 PD47 GND PD2-1 PD43-1 PD8-1 PD21-1 PD34-1 PD45 PD11 GND PD25 TCLK PD29-1 PD2-1 PD43 LP212 120R 8 1 7 6 5 4 3 2 PCLK PD5 GND PD20-1 PD33-1 PD11-1 CP203 22pF 1 5 6 8 4 3 2 7 CP205 22pF 1 5 6 8 4 3 2 7 LP206 120R 8 1 7 6 5 4 3 2 LP201 120R 8 1 7 6 5 4 3 2 PD31-1 PD47-1 PD35 PD24 GND PD7 PD41-1 LP211 120R 8 1 7 6 5 4 3 2 PD29-1 PD45-1 PD3-1 PD46-1 奇R/G/B的数 据信号 偶R/G/B的数 据信号 LP201、LP202 LP207、LP208 LP203、LP204 LP209、LP210 LP205、LP206 LP211、LP212 B DATA G DATA R DATA PANEL的电源，电 压3.3V/5V，依不同 的PANEL来选择 易损元件：LP201~LP212、 CP201~CP212 造成故障：灰阶不良 分别为：PANEL像素时钟、 PANEL显示允许（复合同步）、 PANEL行同步信号 PANEL场同步信号 主板输出接口 不良灰阶波形 中间有横线 正常波形 色阶不良（如右图） Input信号为TIM39、patten48的32灰阶画面 分析原因：是由于gmZAN1输出R、G、B data信号没有到Panel(或是gmZAN1某一通道data 信号无输出)。 当R G B data信号通过输出排容、排感时发生 压缩、畸变，也会产生色阶不良。（R G B Data波形可用示波器监测到） 常见不良器件：输出排感、排容不良；CN201， CN202接口虚焊，少数是gmZAN2及Panel不良。 备注：粗体显示的元件表示易损件 主板接口部 份线路 PANEL控制电路介绍 GND +12V GND ADD C238 FOR EMI 91/5/24 +5V PPWR BACKLIGHT_EN +5V VR501 10K A B W C245 0.1uF R311 10K JP202 pitch 2.54 mm 1 2 PANEL_P GND GND R223 10K R224 100K JP211 0R Q303 MMBT3904 R401 10K Q304 MMBT3904 BL_ADJ GND R225 100K JP201 pitch 2.54 mm 1 2 R314 10K C246 0.1uF GND +12V JP203 pitch 2.54 mm 1 2 GND BKLT_ON R226 3K ADD C241 FOR EMI 91/5/24 ADD C239 FOR EMI 91/5/24 C240 0.1uF Q201 MGSF1N03 3 2 1 ADD C240 FOR EMI 91/5/24 GND PANEL_EN Q200 MMBT3904 3 1 2 PBIAS JP204 pitch 2.54 mm 1 2 R400 10K +3.3V GND JP301 GND Q250 MMBT3904 3 1 2 R315 10K GND JP212 +5V CN303 HEADER 5 1 2 3 4 5 Q202 Si1410EDH 1 2 6 5 3 4 D D D D G S C241 0.1uF C238 0.1uF CN304 HEADER 4 1 2 3 4 C239 0.1uF +5V R309 10K JP300 0R PANEL的灯管ON/OFF及亮度调整控制电路。 正常工作时，GMZAN2 PIN75输出3.3V电平到Q303 B 极，使Q303导通,Q304截止，INVERTER启动，灯管亮。 OFF时， CN303 PIN3输出0V电平，灯管不亮。 NOTE：1、JP300、JP301是区分GMZAN2与MCU软件控制， 当JP301接上，是由MCU PIN30 控制。 2、JP203、JP204是区分VR调整与MCU控制调整， 当JP203接上是由MCU PIN6进行亮度控制调整 PANEL的电源ON/OFF控制电路 当POWER ON时，GMZAN2 PIN76输出3.3V到Q250 B极，Q250导通、Q200截止，其C极输出12V电 压到Q201 G极，Q201导通，PANEL开始供电. NOTE：1、JP201、JP202是5V与3.3V供电，主 要匹配不同的PANEL。 2、JP211,JP212， 是GMZAN1与MCU控制 区分，若接JP212是由MCU PIN9控制。 声音控制电路 U1 TDA7496L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 GND GND GND INL VAROUT_L VOLUME VAROUT_R NC INR SVR STBY MUTE GND OUTR VS VS OUTL GND GND GND C8 470U VOL C11 470nF C9 470nF (NC) C14 100P M2 PHONEJACK GREEN D1 ZENER 3.3V R2 75 R4 10K C7 470nF R8 75 R13 220K R6 1K MUTE STBY R9 220K +12V SPEAKER-3.DSN A SPEAKER-3 CIRCUIT AOC (Top Victory) Electronics Co., Ltd. B 3 8 Monday, August 19, 2002 Title Size Document Number Rev Date: Sheet of MUTE +12V C10 470U C1 470U VOL R1 0 C4 10U CN1 5pin 2.0mm 1 2 3 4 5 M1 CIRDIN_7-P 7 6 3 1 2 4 5 C5 47U +12V +12V C3 100nF R3 10K CN2 4pin 2.0mm 1 2 3 4 C6 470nF 91/5/14　皌　layoutタ STBY R11 5.6K R12 1.5K CH3 HEADER 3 1 2 3 C15 100P R5 10K C12 470U R7 1K R10 5.6K C16 100nF C13 100nF C2 470U GND MUTE 控制 节能控制，在无 视频输入时静音 音量调整 四、PWPC板电路原理分析 PWPC板是机器内置的由电源部份与升压部份组合构成，这样设计上简化了机构，降低了 成本，提高了产品的性能。电源部份由：桥式整流滤波、软启动电路、脉宽调制控制芯片 （SG6841）及输出整流12V、5V直流电压等电路构成。升压部份由：电压启动回路、 PWM控制器（BA9741）、直流变换回路、LC振荡及输出回路等电路构成。图（9-1）是 其内部方框图，下面电路详尽分析了其部份电路的工作原理： 线路滤波 桥式整流及滤 波DB901 软 启 动 电 路 R906、R907 PWM 控 制 器 IC901 变压器T901 过 压 保 护 回 路 Q901 MOS 开 关 管Q903 整 流 滤 波 D910 D912 电压反馈回路 IC902 90-240V AC输入 5V 12V 电 压 启 动 电 路 Q201 Q202 PWM 控 制 器 U201 反 馈 回 路 D207 LC振荡及输出 回 路 PT201 Q209 直 流 变 换 回 路 L203 MOS 开 关 管 Q903 过 压 保 护 ZD203 2 个灯管 ON/OFF 亮 度 调 节 0-5V 图（9-1）PWPC板电气方框图 1.1电源部份的电路原理分析 一、输入交流滤波 该部分的主要作用是用于防止由交流输入线引入的噪声，抑制电源内部产生的反馈噪声。该滤 波器被设计成为电磁兼容（EMI）滤波器。 开关电源是把工频交流整流为直流后，再通过开关变为高频交流，其后再整流为稳定直流的一 种电源，这样就有工频电源的整流波形畸变产生的噪声与开关波形产生的噪声。在输入侧泄露 出去就表现为传导噪声和辐射噪声，在输出侧泄露出去就表现为纹波。外部噪声会进到电子设 备中，而供给负载的电源噪声也会泄露到外部。若电源线中有噪声电流通过，电源线就相当于 天线向空中辐射噪声。为此，在开关电源的输入侧要介入电容与电感构成的滤波器，用于抑制 交流电源产生的EMI。 噪声分为共态噪声和正态噪声。对于单相电源，输入侧有2根交流电源线和1根地线。在电源输 入侧2根交流电源线与地线之间产生的噪声为共态噪声；2根交流电源线之间产生的噪声为正态 噪声。这就要求在电源输入侧接入的EMI滤波器要滤除这两类噪声。 在该电源电路中使用如下图9-2的EMI滤波器。它由共态扼流圈L902，跨接线路电容C901以及线 路高通滤波电容C902和C903构成。其中，L901用于滤除低频共态噪声，C901用于滤除低频正 态噪声，C902和C903用于滤除高频共态和正态噪声。图中R901、R902用于拔掉电源时对电容 起放电作用。 图9-2 交流滤波及桥式整流滤波电路 二、桥式整流及滤波 当220V交流输入经桥式整流输出后经滤波电容C905滤波后生成一高压的直流电压其 大小为1.414VAC，C900起滤除高频电磁干扰用。 三、软启动电路 软启动电路如图9-3所示，图中的电阻R为R906、R907、为1M的等效电阻，由于这 些电阻的阻值很大，所以其工作电流很小。刚启动开关电源时，SG6841D所需要的 启动工作电流由 +300V直流高压经过R降压后加至SG6841D的输入端Vin实现了软启 动。一旦开关功率管转入正常的工作状态，自馈线圈4-5端上所建立的高频电压经 D902、C907整流滤波后，就作为芯片的工作电压，至此启动过程结束。 图9-3 电源软启动电路 四、脉宽调制控制器SG6841D 在LCD Monitor中Adapter采用的是开关电源设计方法。开关电源具有体积小、 重量轻、变换效率高等优点，因此被广泛应用于电子产品中，特别是脉宽调制 （PWM）型的单片开关电源。PWM型开关电源的特点是固定开关频率，改变 脉冲宽度来调节占空比。其基本工作原理：交流220V输入电压经过整流滤波电 路变成直流电压，再由开关功率管斩波和高频变压器降压，得到高频矩形波电 压，经整流滤波后获得所需要的直流输出电压。脉宽调治器是这类开关电源的 核心，它能产生频率固定而脉冲宽度可调的驱动信号，控制开关功率管的通断 状态，来调节输出电压的高低，达到稳压的目的。 以下将要介绍的电源适配器就是这种类型的脉宽调制的单片开关电源。它所用 的是SG6841D脉宽调制集成控制器。SG6841D有下列性能特点： (1)它属于电流型单端PWM调制器，具有管脚数量少、外围电路简单、安装调 试简便、性能优良、价格低廉等优点。能通过高频变压器与电网隔离，适合于 构成无工频变压器的20～50W小功率开关电源。 （2）绿色模式待机时的低功耗和完美的保护特性。在待机模式下：把反馈电压 作为参考值，一旦反馈电压低于门限值，输出线性下降以减少功耗，同时提供一 定的输出电压 。保护特性：1、NTC电热检测器用于检测温度升高时起保护作用。 当环境温度上升，IC RT PIN电压小于0.65V此时PWM占空比将减小，可使SMPS 功率输出降低，进而使温度下降。如果环境温度再次上升，将关闭输出PWM。2、 功率检测器起一个过载保护。通过检测IC PIN6检测电阻，当此PIN电压高于门限 电压0.85V时，GATE输出被关闭。 （3）启动电流和工作电流分别降至30uA和3Ma,从而改善功率转换效率，PWM频 率可以通过改变外接电阻来改变。启动电流:典型值为30UA，超低启动电流充许 用户使用高阻抗，低启动电阻，以提供SG6841所需的启动电流。工作电流为 3MA，它降低VDD保持电容的要求。 （4）SG6841D属于电流控制型脉宽调制器。所谓电流控制型是指，一方面把自 馈线圈的输出电压Vin反馈给误差放大器，在与基准电压进行比较之后，得到误 差电压Vr；另一方面初级线圈中的电流在取样电阻R919上建立电压，直接加到 IC901 PIN6电流检测比较器的同相输入端，与Vr作比较，进而控制输出脉冲的占 空比，使流过开关功率管的最大峰值Ipm电流总是受误差电压Vr的控制，这就是 电流控制型的原理。其优点是调整速度快，一旦+300V输入电压发生变化，就立 即引起Ipm的变化，迅速调整输出脉冲的宽度。为了改善开关MOS管的控制和保 护其不至于过压，输出驱动电压被限为18V. (6)如图9.4即为SG6841D的内部框图。其各引脚的作用如下： Pin NAME 功能 Pin NAME 功能 1 GND 接地 5 RT 温度保护 2 FB 电压反馈输入端 6 SENSE 电流检测脚 3 VIN 启动电流输入端 7 VDD 供电端 4 RI 参考设置 8 GATE PWM驱动输出 五、高压保护回路、温度过高保护回路 1、高压保护回路如图9-5所示，当电网电压升高超过最大值时，自馈线圈输出的电 压也将升高。该电压将会超过20V，此时ZD901被击穿，R911上就会产生压降，当 这个压降有0.6V时将使Q902导通，拉低Q901的基极电位，使Q902也导通，使D903 导通, 这样SG6841D Pin4接地，产生瞬间短路电流，使SG6841D迅速关断脉冲输出。 另外Q902导通，这样SG6841D Pin7的15V基准电压通过R909、Q901直接接地。因此 切断了IC的电源，达到高压保护作用。 2、温度过高保护回路:当电路的元件（IC、开关管）工作温度升高超过最大值时， IC的内部专有一个热保护器从PIN 5接电阻连到地以检测温度。当此PIN的电压低于 门限电平0.65时，迅速关断脉冲输出 ，保护了电路的重要元件。 图9-5高压保护回路 VDD PIN 4 六、开关功率管及限流电路 SG6841D的Pin8脚输出一个如图9.6所示的脉冲波，该脉冲的频率为58.5kHz， 占空比为11.4%。该脉冲控制功率管Q903的按其工作频率进行开关动作。这样 变压器就开始工作，电流从Q903的漏极流向源极，在R917上产生电压。R917 为电流检测电阻，由它产生的电压直接加到SG6841D的过流检测比较器的同 相输入端，只要该电压超过1V，将使SG6841D内部的电流保护电路启动，使 Pin8关闭，实现过流保护。这就是限流电路的工作原理。 七、直流变换回路（变压器T901） 当SG6841D输出的如图9.7的波形，Q903做开关状态，其工作频率为58.5kHz， 占空比为11.4%。T901开始工作，在高电平Q903导通，T901的初级线圈有电 流流过，产生上正下负的电压，则次级产生下正上负的感应电动势，这时次 级上的二极管D910截止，此阶段为储能阶段；而低电平时，开关管截止，初 级线圈上的电流在瞬间变为0，初级的电动势为下正上负，在次级上感应出上 正下负的电动势，此时D910导通，有电压输出。再经过整流滤波后即可输出。 图9.8的波形中可以看出该电压波形有较大的浪涌电压和振铃现象，其浪涌电 压的峰-峰值超过70V这是由MOS管自身关断时产生和内部二极管的反向恢复 特性产生的浪涌电压，由于在电路中没有加RC吸收电路或加二极管来抑制而 产生的。 图9-6中T901的次级输出端的二极管上并接了一RC（R920、C920）回路，用于 吸收二极管D910上产生的浪涌电压。 当关机时T901的初级线圈还有电流，此时Q903已截止，D901、R911、C906即 形成放电回路，C906同时还有起滤除高频谐波的作用 12V 5V 图9-6 T901工作回路 图9-7 SG6841D输出脉冲 图9-8 Q903漏极电压波形 输出整流滤波回路 1、 D910、C920、R920、L903、C922和C924构成了电容和LC滤波器。使得输 出为稳定12V的直流电压向升压板及主板音频电路供电。 2、 D912、C921、R921、L904、C923和C925构成了电容和LC滤波器。使得 输出为稳定5V的直流电压向主板电路供电。 九、电压取样和反馈回路 如图9-9所示的电路图为，电流、电压取样和反馈回路。图中的IC903为TL431芯 片。其内部原理图如图9-10所示。其内部有一个电压比较器，该电压比较器的反 相输入端接内部基准电压，该基准电压提供一个基准的比较电压，该电压为 2.495V±2%。该比较器的同相输入端接外部控制电压，比较器的输出用于驱动 一个NPN的晶体管，使晶体管导通，电流就可以从Cathode端流向Anode。 5V 12V 图9-9 电压、电流取样和反馈电路 12V的直流电压经过R922，R924分压，在R924上产生电压该电压直接加到 TL431的R端，由电路上的电阻参数可知该电压正好能使TL431导通。这样就要 电流流过发光二极管，光电耦合器IC902开始工作。至此完成电压的取样。 图9.10 TL431原理图 如果电网电压升高导致输出电压随之升高，这样流过IC903光电耦合器的电流也就随 之增大，光电耦合器内部发光管的亮度越大，光敏三极管的内阻就越小，则光敏三极 管端的导通程度加强，IC的PIN 2端电压下降，该电压加到SG6841D内部误差放大器的 反相输入端，从而控制SG6841D输出脉冲的占空比，降低输出电压。这样就构成了过 压输出反馈回路，达到稳定输出的作用，能使输出电压稳定在12V和5V输出左右。 十、输出过压保护回路 当次级二组输出电压异常升高，此时电压将会超过12.2V或5.1V，此时ZD902或ZD903 被击穿将导致光电耦合器内部发光管的亮度异常加大，致使IC PIN2通过光敏三极管 接地，迅速关断脉冲输出，达到保护目的。 1.2 INTERVER部分电路分析 一、升压板概述 （1）、Inverter即逆变器，又叫电压升压板。它是专为Panel的背光灯提供工作电源的。 Panel用的背光灯采用的是冷阴极荧光灯管（CCF），该灯管的工作电压很高，正常工作 时的电压为600～800V，而启动电压则高达1500～1800V，工作电流则为5～9mA。因此 Inverter需要有如下功能： 能够产生1500V以上的高压交流电，并且在短时间内迅速降至800V左右，这段时间约持 续1-2S，电压的曲线如图10-1所示: 由于Inverter提供电流的大小将影响冷阴极荧光灯管的使用寿命，因此输出的电流应小 于9mA，需要有过流保护功能； 出于使用的考虑，要有控制功能，即在显示暗画面的时候，灯管不亮，该控制信号可以 由主板上的MCU或图形处理器提供； 图10-1 Inverter输出电压变化波形 （2）、Inverter是一种DC TO AC的变压器，它其实与Adapter是一种电压逆变的过程。 Adapter是将市电电网的交流电压转变为稳定的12V直流输出，而Inverter是将Adapter输 出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了目前用得比较多 的脉宽调制（PWM）技术，其核心部分都是一个PWM集成控制器，Adapter用的是 SG6841D，Inverter则采用BA9741F芯片。 二、Inverter的工作原理简要分析(图10-2为其工作方框图) 电压启动电路 Q201 Q202 PWM控制器 U201 反馈回路 D207 直流变换回路 L203 MOS开关管 Q903 过压保护 ZD203 2 个灯管 亮度调节 0-5V ON/OFF LC振荡及输 出 回 路 PT201 Q209 12V CN201 图10-2 Inverter工作原理框图 (1)Inverter输入接口部分： Inverter输入部分有3个信号它们分别为：12V直流输入VIN、工作使能电压ON/OFF及Panel 的亮度调节信号。其中12V直流由电源提供；ON/OFF电压由主板上的GM2115提供，其值 为0或3V，当OFF时=0V，Inverter不工作，而OFF时=3V，Inverter处于正常工作状态；而 亮度调节电压由主板提供，其变化范围在0～5V之间，将不同的电压值反馈给PWM控制器 反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越小,亮 度就越暗。 (2)电压启动回路： 图10-3的电路是常用的电源控制回路，由一个PNP和一个NPN管组成，它有两个工作阶段： 第一阶段，当ENB电压为低电平（0V）时，Q201管处于截止状态，因此Q202管也截止， 此时Q202管C集上的直流电压不能加到U201（BA9741）的Pin2输入端，所以U201因无输 入而不工作，Pin1就无输出脉冲，因此整个Inverter就不工作；第二阶段，ENB为高电平， 此时Q201管饱和导通，Q202管B极被拉低，因Q202为PNP管，且其C集上加有12V的直流 电压，故Q2导通，12V电压加至IC供电脚Pin2，启动IC工作，U201就有脉冲输出去控制开 关管工作，整个Inverter就处于正常工作状态，输出高压去点亮Panel的背光灯灯管。 图10-3 电源控制回路 IC VCC PIN9 PIN 简称 功能 PIN 简称 功能 1 CT 外接振荡电容 9 VCC 电源供电端 2 RT 外接振荡电阻 10 OUT2 脉冲电压输出端 3 NON1 同相输入放大器 11 DT2 死区（过压）保护端 4 INV1 反相输入放大器 12 FB2 内部误差放大器输出端 5 FB1 内部误差放大器输出端 13 INV2 同相输入放大器 6 DT1 死区（过压）保护端 14 NON2 反相输入放大器 7 OUT1 脉冲电压输出端 15 SCP 过流（短路）保护端 8 GND 接地端 16 VREF 基准电压（2.5v） （3）BA9741F控制器简介： BA9741F与TL1451是双通道输出的PWM驱动调整, 其IC工作电压范围3.6～35V，作 为DC-DC转换器具有以下特点： 1、精确度的内部参考电压（2.5）输出 2、短路保护（SCP） 3、欠压保护 4、死区（过压）保护 (3.1)表（10-1）是BA9741F的引脚定义： （3.2）内部参考电压： 由直流供电VCC产生的2.5V基准电压用于向内部电路提供电源，并且作为误差 放大器和过流保护比较器提供比较的基准电压。经过衰减器产生的1V基准电压 输入到误差放大器的同相输入端，作为误差放大器的比较电压。 图10-4 BA9741F内部原理图 ⑶ （3.3） 振荡器和PWM： 振荡器的频率可以通过在Pin2的RT端与GND之间串接一个电阻来设置的，其范围是10 ～800kHz, 因此电阻的取值范围应在5.1～50kΩ之间。 振荡器的输出是一个三角波电压当（fosc=10k）时，其最小值为1.79V，最大值1.32V。 脉宽调制比较器将误差放大器的输出和死区控制（DTC）输入与三角波电压进行比较。 当三角波电压比这两个电压中较大的那个小时,就关闭晶体管的输出。 ⑷ (3.4)过压保护： 在Pin11的DTC端提供了一个限制输出转换占空比的方法。在该端与地之间接一个电阻， 这样在DTC端就可以得到一个死区参考电压，它与振荡器输出的三角波电压进行比较。 当该电压等于或大于1.79V时，输出的占空比为0%.如果该电压等于或小于1.32V时， 输出的最大占空比为100%。 （3.5） 欠压保护： 当输入电压过低时，欠压保护电路将关闭输出晶体管的输出以及当输入电压低于3V时， 将复位短路保护电路。 ⑹ (3.6)短路保护（SCP）： BA9741F内部有一个短路保护回路，当转换器的输出发生短路时，它将切断电源，当 SCP回路处于工作状态时，它将阻止开关打开直到内部电路被复位。可以通过用减少 输入电压直到欠压电路起作用或通过外部拉低SCP端。 三、直流变换回路 由MOS开关管Q203和储能电感L201及D201组成了电压变换电路，BA9741F输出 的脉冲经过Q205、Q207组成的推挽放大器放大后驱动MOS管做开关动作，使得 直流电压对L201进行充放电，这样就从L201的另一端输出了如图10-5的交流电 压： 图10-5 L201输出电压波形（ƒ=101.5KHz 由于电路中的MOS开关管Q203采用P沟道场效应管，因此当U201输出脉冲为低电平时 对L201进行充电，高电平时Q203截止，L201放电。Q203输出的脉冲波形如图10-5。 图中的Q205、Q207组成的推挽放大电路是起放大作用，由于U201输出脉冲的电流较 小，不能直接驱动MOS管Q203工作，因此必须加上放大电路加以放大。 过压保护电路：利用BA9741F的DTC死区控制电路可以组成一个过压保护电路，其工 作原理（如图10-6）：当L201输出电压过高时，当它超过D203管的稳压值11V时， D203管将会被击穿，使得Q6管导通，这样就把U1的Pin6脚DTC的电压拉低，使得其 电压值低于0.7V，内部死区控制电路就关闭输出晶体管的输出。 PIN 10( PWM OUT) PIN 11 DTC 图10-6 工作原理图 四、LC振荡及输出回路： C213和PT201初级线圈组成LC振荡，Q209、Q210组成PUSH-PULL回路，它们处于交替工作状态， R224、R225、R226、R227为启动电阻。Q209、Q210的输出电压在PT上迭加通过LC振荡就产生了 高压正弦交流电输出。 在输出方面，C215、C216为耦合分压电容。当负载的Panel灯管未点亮时，输出回路没有导通，由 PT1产生的1500V的高压电通过电容耦合作用加在负载两端，这样就满足了冷阴极荧光灯的启动条 件，荧光灯被点亮。此时输出回路导通，有电流流过电容，由于电容有阻抗存在，因此电容两端就 产生了压降，选择电容的参数值就可以使通过电容衰减后加在负载两端的电压变为800V左右的工 作电压。 图10-7工作原理图 五、输出电压反馈： 当负载工作时，在R232两端有交流电压存在，该电压经过D205、D207、C211整 流滤波后，得到一个直流的采样电压。将该电压反馈给BA9741F的Pin14端，用于 反馈控制BA9741F输出脉冲的占空比，达到稳定Inverter输出高压的作用。 PANEL常见故障判定 故障图片 现象 原因分析 亮线 1）PANEL的X电极的驱动Source IC不良。 2）PANEL的Source IC 的引出线连接不 良或左右两条线相碰。 亮带 1）PANEL的X电极的驱动Source IC不良。 2）Source IC供电不良 MURA 1）制造时，在喷沙spacer时不均匀，造 成液晶受挤压变形。 2）配向膜定向不良 3）背光模块加温受热变形。 4）面板受外力挤压变形（作业不良） 故障图片 现象 原因分析 底部三 分一无 显示 1、Y电极的GATE IC不良引起显示不正常 2、下方的GATE IC无-6V供电或控制扫描 信号异常。 花屏 1、X电极的SOUREC IC供电不正常。 2、 STH启动脉冲异常 3、 若为Hannstar 150x82（83、84）的PANEL, 也可能是主板无CPH时钟信号造成的。 液晶漏 1、如右图示的故障为液晶层封口不良造成边缘 液漏。 2、若液晶受到冲撞或挤压也会造成大面积液漏。 故障图片 现象 原因分析 花屏 1、X电极的Source IC不良引起显示不正常 2、主板上的图形处理芯片不良（及其供 电）。 灰阶 干拢 1、PANEL上的时序电路不良， 2、 若为Hannstar 150x82（83、84）的PANEL, 也可能是主板无REV（双像素数据倒相）信 号无造成的。 水平亮 线 1、为Y电极上的GATE IC 不良，或其管脚引线不 良。 LCD故障的判定 一、NO POWER（无指示灯） CHECK ADPTER OUTPUT 12V? ADPTER NG Main Board NG Yes No 二、NO VIDER（指示灯亮） 按power 键是否作用 主板NG 橙灯 绿灯 No Yes 测主板CN303 PIN1、 PIN3、是否12V与5V No 查INVERTER与PANEL Yes 三、异音 更换ADPTER INVERTER NG OK 主板维修流程 备注：粗体显示的元件表示易损件 1、死机（无指示灯，或微弱指示） 检测U304 PIN1 有否12V 检查Adapter及连 接PIN有否松脱 检测U304 PIN2是否 有5V电压? YES NO 请更换 U304 输出电压低可见到 微弱指示灯灯光 NO 请检查U302，U305， U306及其输出负载 检查U302、D300、 U304、 更换不良元件 NO 故障原因：1、12V/5V供电异常 2、MCU不良 检修流程： 12V供电 5V，用于 MCU与存 储器供电 MCU不 良也会造 成死机 U305、5V Change to 3.3V U306、5V Change to 2.5V 故障原因：1、5V供电异常 2、MCU不良 3、复位电路异常 4、20MHZ晶振异常 5、MCU卡座不良 6、TCLK时钟不正常 7、GMZAN2及其供电不良 按POWER键LED 灯能控制？ 测U200 PIN141 TCLK 波形3Vpp 检查X300，R220、 R230 YES NO NO 测U302 10PIN是否 接收到复位信号 NO 请检查C313、D301、 D303及5V供电 YES 测X300是否有20Mhz、 3.5Vpp振荡波形 NO 请检查X300、U302 C306、C303 YES 检查GMAZN2及其供电 2、无画 LED橙灯 YES MCU卡座不良 检修流程： 20Mhz 3Vpp 1、TCLK 开机是否有 高电平复位 20Mhz 3.5Vpp 晶振时钟 5V，用于 MCU与存 储器供电 U200的 2.5V供电 U200的 3.3V供电 MCU不良也 常造成橙灯 无画，按键 无作用 JP211 0R GND PANEL_P +3.3V JP202 pitch 2.54 mm 1 2 +5V R223 10K GND GND Q201 MGSF1N03 3 2 1 JP212 R400 10K R225 100K +12V C246 0.1uF PANEL_EN PPWR Q200 MMBT3904 3 1 2 C245 0.1uF R401 10K R226 3K JP201 pitch 2.54 mm 1 2 Q250 MMBT3904 3 1 2 +5V R224 100K PANEL电源电压是由GMZAN2 PIN76控制，正常工作时输出 3.3V到Q250 B极，Q250导通、 Q200截止，其C极输出12V电压 到Q201 G极，Q201导通， PANEL开始供电 检测CN201 PIN4、5是否 有5V或3.3V OK 检查PANEL及PFC排 线 NG 测U200 PIN76是否 为3.3V OK 检查供电相关回路 Q250、 Q200、C245、Q201、C246 END 更换MCU、U200 备注：粗体显示的元件表示易损件 3、显示白屏按POWER键LED正常 故障原因：1、PANEL不良 2、PFC排线与主板接口供电不良 3、主板PANEL的供电电路不良 NG 检修流程： 3.3V/5V不同 PANEL的供电 不同 From U200 pin76 3.3V Panel 控电 控制电路 4、32灰阶不良 R信号所对应的排感排容为 LP205、LP206、LP211、 LP212、CP205、CP206、 CP211、CP212 设置单 色的32 灰阶画 面测试， 判断R、 G、B三 组信号 那一路 问题？ R NG G NG B NG G信号所对应的排感排容为 LP203、LP204、LP209、 LP210、CP203、CP204、 CP209、CP210 B信号所对应的排感排容为 LP201、LP202、LP207、 LP208、CP201、CP202、 CP207、CP208 测排感 排容输 出端的 波形是 否正常 测排感 排容输 出端的 波形是 否正常 测排感 排容输 出端的 波形是 否正常 检查相应 排感、排容 检查相应 排感、排容 请检查CN201、 CN202、PFC排线、 PANEL 请检查CN201、 CN202、PFC排线、 PANEL 检查相应 排感、排容 请检查CN201、 CN202、PFC排线、 PANEL NO YES 备注：粗体显示的元件表示易损件 NO YES YES NO 故障例子 不良灰阶波形 中间有横线 正常波形 色阶不良（如右图） Input信号为TIM139、patten48的32灰阶画面 分析原因：是由于gmZAN1输出R、G、B data信 号没有到Panel(或是gmZAN2某一通道data信号无输 出)。 当R G B data信号通过输出排容、排感时发生压 缩、畸变，也会产生色阶不良。（R G B Data波 形可用示波器监测到） 常见不良：输出排感、排容不良；CN201,CN202接口 虚焊，少数是gmZAN2及Panel不良。 备注：粗体显示的元件表示易损件 主板接口 部份线路 3.3Vpp NG波形中间 有横线干拢 测GMZN2 PIN 150 、 148行 场同步信号是否正常 检查D200、 C235、D201 、 C236 、信号线 END OK 更换U302 END NG NG 更换GMZAN2 END 备注：粗体显示的元件表示易损件 5、空信号显示OSD显示正常，接信号无画LED橙灯 故障原因：1、信信号无输入 2、行、场同步信号异常 3、U200(GMZAN2)不良 检修流程： 4.6Vpp 60khz H-SYNC 75hz 4.6Vpp V-SYNC 测R230的TCLK输入 波形是否正常 NG 检查L207、C262、 U200及其供电 NG 更换不良零件 OK 请检查CN201、 PFC排线、 PANEL 备注：粗体显示的元件表示易损件 6、画面异常、按POWER键控制正常 检查X300、 MCU OK 故障原因：1、PANEL不良 2、TCLK波形异常 3、主板PCLK信号异常 4、主板与PANEL的PCLK接口不良 检修流程： 测L207的PCLK输出 波形是否正常 20Mhz 3Vpp 1、TCLK 35Mhz 4Vpp 2、PCLK 7、偏色 故障原因：1、色温选择不对 2、DATA LOSE 3、更换MCU时修改了E2PROM 数据 处理步骤： 1、首先排除MCU与PANEL的匹配 2、请打开OSD菜单，重新选择色温 C1 或 C2。 3、进入工厂模式，根据数值表重新调整R/G/B的设定值存储。 具体操作请参照第5页“OSD功能与设置”介绍进行调整。
