海尔液晶电视6I48机芯维修手册

分类:电子电工 日期: 点击:0
海尔液晶电视6I48机芯维修手册-0 海尔液晶电视6I48机芯维修手册-1 海尔液晶电视6I48机芯维修手册-2 海尔液晶电视6I48机芯维修手册-3 海尔液晶电视6I48机芯维修手册-4 海尔液晶电视6I48机芯维修手册-5 海尔液晶电视6I48机芯维修手册-6 海尔液晶电视6I48机芯维修手册-7 海尔液晶电视6I48机芯维修手册-8 海尔液晶电视6I48机芯维修手册-9

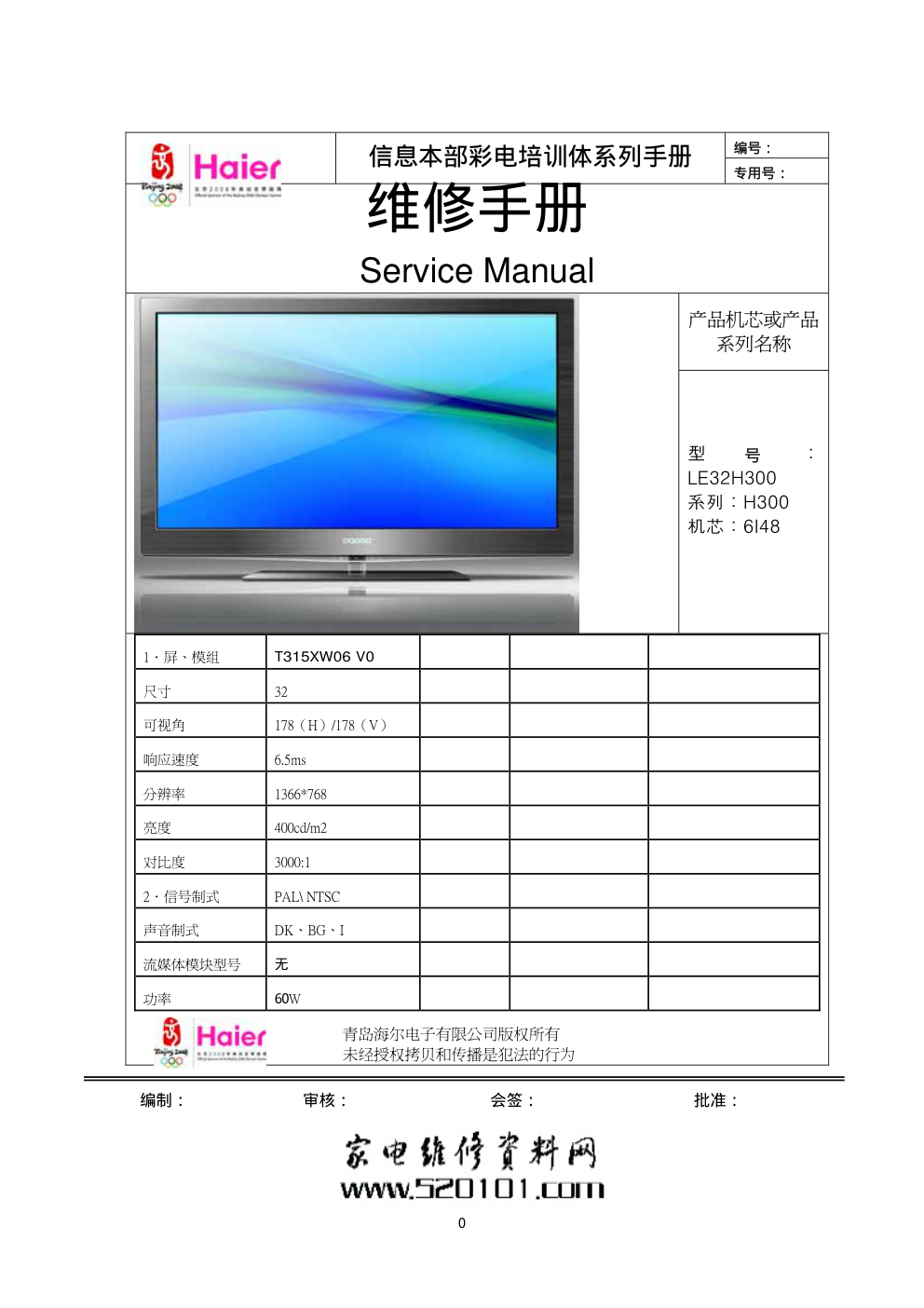

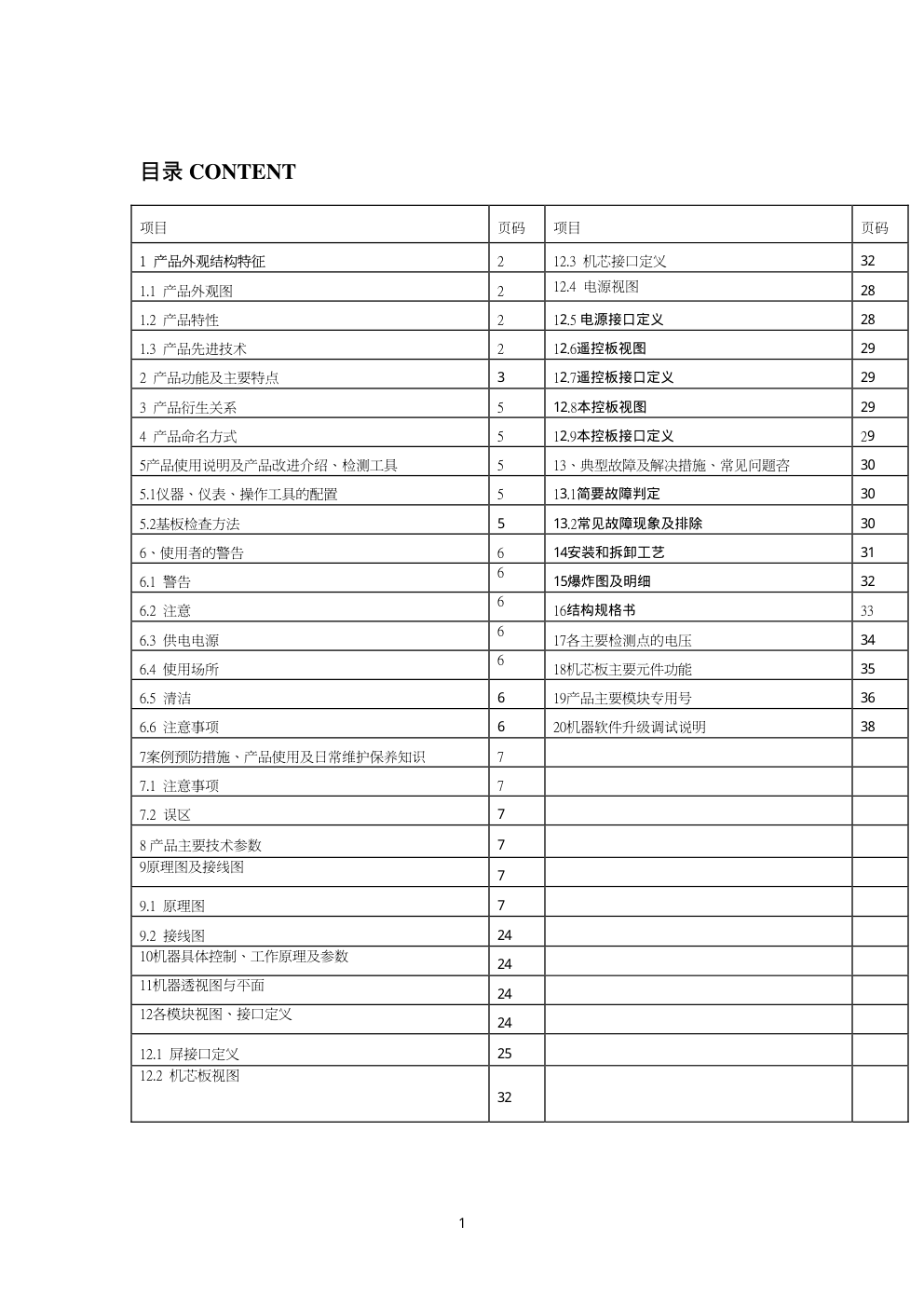

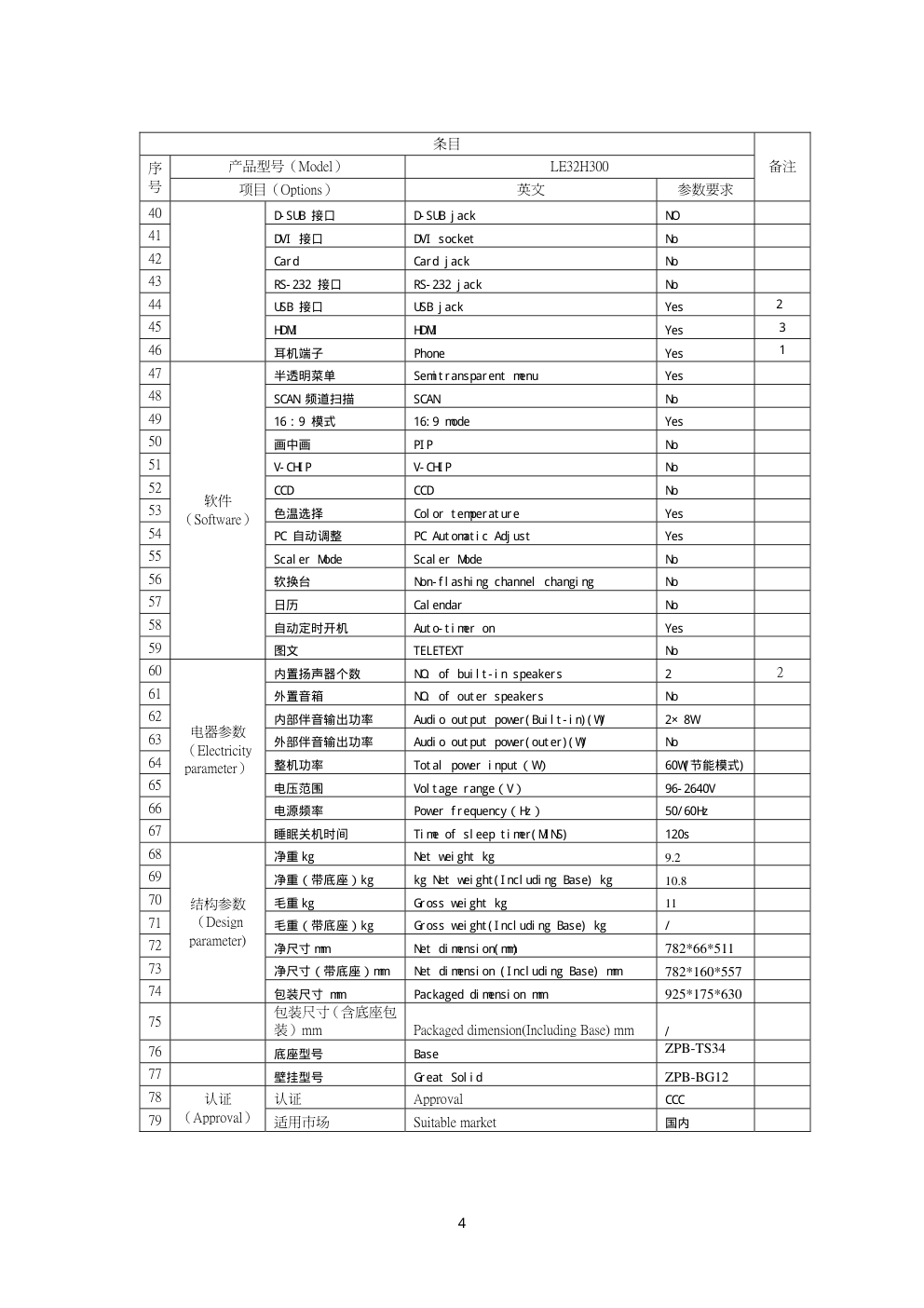

0 编号: 信息本部彩电培训体系列手册 专用号: 维修手册 Service Manual 产品机芯或产品 系列名称 号 型 : LE32H300 系列:H300 机芯:6I48 1.屏、模组 T315XW06 V0 尺寸 32 可视角 178(H)/178(V) 响应速度 6.5ms 分辨率 1366*768 亮度 400cd/m2 对比度 3000:1 2.信号制式 PAL\ NTSC 声音制式 DK、BG、I 流媒体模块型号 无 功率 60W 青岛海尔电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 编制: 审核: 会签: 批准: 1 目录 CONTENT 项目 页码 项目 页码 1 产品外观结构特征 2 12.3 机芯接口定义 32 1.1 产品外观图 2 12.4 电源视图 28 1.2 产品特性 2 12.5 电源接口定义 28 1.3 产品先进技术 2 12.6遥控板视图 29 2 产品功能及主要特点 3 12.7遥控板接口定义 29 3 产品衍生关系 5 12.8本控板视图 29 4 产品命名方式 5 12.9本控板接口定义 29 5产品使用说明及产品改进介绍、检测工具 5 13、典型故障及解决措施、常见问题咨 30 5.1仪器、仪表、操作工具的配置 5 13.1简要故障判定 30 5.2基板检查方法 5 13.2常见故障现象及排除 30 6、使用者的警告 6 14安装和拆卸工艺 31 6.1 警告 6 15爆炸图及明细 32 6.2 注意 6 16结构规格书 33 6.3 供电电源 6 17各主要检测点的电压 34 6.4 使用场所 6 18机芯板主要元件功能 35 6.5 清洁 6 19产品主要模块专用号 36 6.6 注意事项 6 20机器软件升级调试说明 38 7案例预防措施、产品使用及日常维护保养知识 7 7.1 注意事项 7 7.2 误区 7 8 产品主要技术参数 7 9原理图及接线图 7 9.1 原理图 7 9.2 接线图 24 10机器具体控制、工作原理及参数 24 11机器透视图与平面 24 12各模块视图、接口定义 24 12.1 屏接口定义 25 12.2 机芯板视图 32 2 1、产品外观结构特征(含外观图) 1.1 LE32H300外观图 后名牌图 标准遥控器 端子图 60W HTR-D01A 端子 1.2 ☆产品特性 1、网络一体; 2、超薄 LED。 1.3☆产品先进技术: 1、护眼防眩光。 2. DTMB数字接收系统 3 2、产品功能及主要特点 条目 产品型号(Model) LE32H300 序 号 项目(Options) 英文 参数要求 备注 1 屏/显像管 TFT/CRT T315XW06 V0 2 最大可视图像尺寸 Display area 31. 5i nches 3 显像屏比例 Aspect ratio 16: 9 4 固有分辨力 Resolution 1366*768 5 有用平均亮度 Brightness 400cd/m2 6 对比度 Contrast(Darkroom) 3000: 1 7 响应速度 Response time(ms) 6. 5ms 8 模拟图象制式 Analog Color system PAL\ NTSC 9 数字图像制式 digital Color system NO 10 伴音制式 CMOdio system DK、BG、I 11 可视角 Angel of view 178 12 频道数 NO.of preset channels 256 13 图像模式 Picture mode Yes 14 显示色彩 Color display 16. 7M 15 屏显语言 OSD languages 简体中文 /Engl i sh 16 120Hz 运动高清 MEMC NO 17 图像(Picture) 彩色增强 ColorMangement Yes 18 低音 Bass Yes 19 高音 Trebl e Yes 20 数字重低音 Di gi t al Bass Yes 21 超重低音 Super woof er No 22 高低音提升 Trebl e/bass boost No 23 AV 立体声 AV st ereo Yes 24 环绕立体声 Surroundi ng sound Yes 25 美国立体声 BTSC No 32 自动音量控制 Aut omat i c Vol ume Cont rol ( AVC) No 27 自动音量限制 Aut o- vol ume l evel i ng Yes 28 均衡器 Equal i zer Yes 29 静音 Mut e Yes 30 MTS MTS No 31 多种声音模式 Mul t i - audi o modes Yes 32 声音 (CMOdio) 多种伴音模式 Mul t i - sound mode Yes 33 侧 AV 输入 Front AV i nput Yes 1 34 下 AV 输入 Rear AV i nput Yes 1 35 AV 输出 AV out put Yes 1 36 DVD 分量输入 DVD t ermi nal Yes 1 37 S 端子 S- vi deo j ack No 38 DSMB数字接口 DSMB接口 No 39 端子(Jack) Y PB PR Y PB PR Yes 1 4 条目 产品型号(Model) LE32H300 序 号 项目(Options) 英文 参数要求 备注 40 D- SUB 接口 D- SUB j ack NO 41 DVI 接口 DVI socket No 42 Card Card j ack No 43 RS- 232 接口 RS- 232 j ack No 44 USB 接口 USB j ack Yes 2 45 HDMI HDMI Yes 3 46 耳机端子 Phone Yes 1 47 半透明菜单 Semi t ransparent menu Yes 48 SCAN 频道扫描 SCAN No 49 16:9 模式 16: 9 mode Yes 50 画中画 PI P No 51 V- CHI P V- CHI P No 52 CCD CCD No 53 色温选择 Col or t emperat ure Yes 54 PC 自动调整 PC Aut omat i c Adj ust Yes 55 Scal er Mode Scal er Mode No 56 软换台 Non- f l ashi ng channel changi ng No 57 日历 Cal endar No 58 自动定时开机 Aut o- t i mer on Yes 59 软件 (Software) 图文 TELETEXT No 60 内置扬声器个数 NO. of bui l t - i n speakers 2 2 61 外置音箱 NO. of out er speakers No 62 内部伴音输出功率 Audi o out put power( Bui l t - i n) ( W) 2× 8W 63 外部伴音输出功率 Audi o out put power( out er) ( W) No 64 整机功率 Tot al power i nput (W) 60W( 节能模式) 65 电压范围 Vol t age range(V) 96- 2640V 66 电源频率 Power f requency(Hz) 50/60Hz 67 电器参数 (Electricity parameter) 睡眠关机时间 Ti me of sl eep t i mer( MI NS) 120s 68 净重 kg Net wei ght kg 9.2 69 净重(带底座)kg kg Net wei ght ( I ncl udi ng Base) kg 10.8 70 毛重 kg Gross wei ght kg 11 71 毛重(带底座)kg Gross wei ght ( I ncl udi ng Base) kg / 72 净尺寸 mm Net di mensi on( mm) 782*66*511 73 净尺寸(带底座)mm Net di mensi on ( I ncl udi ng Base) mm 782*160*557 74 结构参数 (Design parameter) 包装尺寸 mm Packaged di mensi on mm 925*175*630 75 包装尺寸(含底座包 装)mm Packaged dimension(Including Base) mm / 76 底座型号 Base ZPB-TS34 77 壁挂型号 Great Sol i d ZPB-BG12 78 认证 Approval CCC 79 认证 (Approval) 适用市场 Suitable market 国内 5 3、产品衍生关系 新型号 母本型号 通用功用 区别 LE32H300 无 4、产品命名方式 例如:L E 32 H300 5、产品使用说明及产品改进介绍、检测工具 【要求各开发型号经理添加产品使用说明及产品改进介绍】 本调试说明只供 LE32H300 液晶电视机机芯调试用,调试前需对本机的各部分电路先进行装配检查, 做到各部分电路的元器件无错接、碰接、漏接、漏焊、当各部分电路符合电路原理图及装配要求后,方可 开始调试,调试中所用仪器必须事先通过计量,校对,保证精度,否则不得使用。 5.1 仪器、仪表、操作工具的配置: A、适合 6I 48 机芯的工装机一台; B、数字电压表一只; C、交流稳压电源一只; D、工厂标准信号电缆输入系统; E、40MHz 双踪示波器一只。 5.2 基板检查方法: A、将主机板与 LE32H300 适合的工装机连接,连接公司调试信号。 B、接通交流 220V 电源,整机进入待机状态,按遥控或本控开机键,开机进入标准状态。 C、按遥控器“节目+"“节目–"键检查各节目号的图像和伴音信号,应有彩卡、方格、竖卡、彩条、数 码照片、三基色信号等不同制式的图像和伴音信号,要求无漏台,如有漏台,请用自动搜索或手动搜索补 齐此信号; D、接收 PAL 彩色测试卡信号,用遥控器调音量、平衡、对比度、亮度、色度、锐度控制,声音、画面应 有变化。 D、电视制式检查:接收 PAL-D/K 制式的图像和伴音信号,在搜台时可以自动识别图像制式和声音制式, 检 查识别的图像和声音制式是否正确。 LED 背光 型号尺寸 液晶电视 产品结构 6 F、外端子输入输出检查:按“信号源"键,工装机上显示“信号源"菜单,包括:TV、AV、AV2、COMPONENT、 PC、HDMI 、USB,示波器上应可观察到相应的音、视频输入输出信号,工装机上图像和伴音信号应正常。同 时还需要检测 AV 输出信号是否正常。 6、使用者的警告 ! Warning 6. 1 警告: 为了防止电击或火灾,请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造成刮伤、毁坏的硬 物体磨擦或敲击显示屏。 6.2 注意: 禁止在未经授权的情况下以任何方式私自更改本产品。 6.3 供电电源: 本产品直接用交流电供电,供电电压值见电视后盖标牌上的说明。将交流电源线一端按照电视后端子标牌标 注位置插入电源端口,另一端接在电源插座即可完成电源连接。 在有雷电或交流供电断电的时候,请拔掉电源插头和天线插头。电源线不允许有任何其它东西帖靠或缠绕在 上面,也不要将电源线置于可能受到毁坏的地方。 6.4 使用场所: 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动,不要将电视置于过湿、过热 或多灰尘的地方。保证电视有良好的空气对流,不要将任何物体覆盖在后盖的通风口上。 6.5 清洁: 在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗,请 使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。请不要用力 过大以致损坏屏幕。 6.6 注意事项: 显示屏属于精密显示器件,屏幕上有个别的亮点、暗点,或红、绿、蓝色之类的少许死像素,这是正常现象, 不属于不良品。 A、显示屏长时间显示同一个静止画面时,会在电视上留下一个残影,这种损坏属于使用不当造成的。 B、电视在连接各种系统时,可能会出现系统不匹配的现象,特别是连接电脑时,有些显卡可能不匹配,而且 本机只识别刷新率为 60HZ。 C、由于本机使用嵌入式的操作系统,软件比较复杂,可能在工作中或待机中出现软件问题,如果重新启动能 恢复正常,就不属于故障。 7、案例预防措施、产品使用及日常维护保养知识. 7.1 液晶屏材质:液晶屏幕的表面看似一片坚固的黑色屏幕,其实在这层屏幕上厂商都会加上一层特殊的涂 层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它光源的反光以及炫光,同时加强液晶屏幕 本身的色彩对比效果。不过因为各厂商所使用的这层镀膜材料也不尽相同,当然它的耐久程度也会因此有所差 异。因此使用者在清洁时,千万不可随意用任何碱性溶液或化学溶液擦拭屏幕表面。液晶面板的污迹大体分为 两种,一种是因为日积月累所粘留的空气中的灰尘,一种是使用者在不经意中留下的指纹和油污。 7 7.2 由于液晶面板本身复杂的物理结构设计,所以在擦拭液晶面板的时候,千万不要用不知名的清洁液,更不 能使用清水和酒精溶液。这里误区有三: 误区1、用软布(眼镜布)或纸巾来擦拭液晶屏幕,建议使用专用的液晶擦拭布 千万不能用眼镜布和纸巾来擦 拭液晶屏幕,很容易划伤“娇气"的液晶屏幕。对于第一类灰尘,我们可以使用专用的液晶擦拭布如supermax2020 在液晶面板上轻轻擦拭,一般来说指纹和油污并非如前者那样容易清除,但是如果使用专用的液晶擦拭布,这 就不是一个难题了,因为专用的液晶擦拭布采用的是特殊纤维,具有比一般高档眼镜布要好的多的擦拭效果, 而且柔软不会擦伤屏幕,同时还具有消散静电的独特功能; 特别提醒: 一般的布和纸巾是液晶面板的杀手! 误区2、用清水清洁液晶屏幕。 使用清水,液体极易滴入液晶显示器和设备内部,这样会造成设备电路短路,从而烧坏昂贵的电子设备。对于 指纹和油污,清水照样无能为力。 误区3、用酒精和其它一些化学溶剂清洁液晶屏幕。 一般来说,酒精是一种常用的有机溶剂,可以溶解一些不容易擦去的污垢,如果只是用来清洁显示器外壳,也 没什么不良影响。但一定不要用酒精来清洁液晶屏幕,因为现在的液晶屏幕,都在屏幕上涂有特殊的涂层,使 屏幕具有更好的显示效果,一旦使用酒精擦拭显示器屏幕,就会溶解这层特殊的涂层, 对显示效果造成不良影 响。 用化学溶剂就更不可取,这种化学制剂对“骄气"的液晶面板简直就是毁灭性的打击。 如果您的屏幕不小心沾上了果汁、口水或者咖啡等不易清楚的污渍,千万不要用纸巾或者眼镜布之类的来使劲 擦拭,因为这样很容易在擦掉污渍的同时也擦伤液晶屏幕;您可以用液晶专用擦拭布如supermax2020喷加适量无 离子水,使supermax2020略具潮湿感,然后再去擦拭,就可以既让污渍无踪迹也不会擦伤您的液晶屏幕。 8、产品主要技术参数(含所用机芯、屏、电源的规格) 1、液晶屏:AUO 规格:T315XW06 V0 2、电源:晶辰 3、机芯板:6I 48 4、遥控器:HTR-D01A 9、原理图及接线图 9.1 原理图 5 4 3 2 1 D D C C B B A A BRT_CNTL_IN PB-ADJUST PB-ON/OFF ADJ-PWM2 ON_PBACK PW-ON/OFF-INV PW_CTL PW_CTL PANEL_ON PW-ON/OFF-INV PB-ADJUST PB-ON/OFF +1.8V_DDR2 3 2.5V_Normal 3 3.3VStb 2,3 +5V +5V 5Vstb +5V +12V VCC-Panel +5V +12V 3.3Vstb 5Vstb +5V +1.8V_DDR2 +5V 2.5V_Normal +5V +5V_USB +12V VDDC VDDC_1.26V 33V_Normal +5V +12V +12V +12V 5Vstb Ursa_VCC1.2V BRT_CNTL_OUT 11 BRT_CNTL_IN 11 ADJ-PWM2 2 PW_CTL 2 ON_PBACK 2 ON_PANEL 2 USB0_PWR_CTRL 2 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I78 Custom 1 11 Tuesday, October 26, 2010 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I78 Custom 1 11 Tuesday, October 26, 2010 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I78 Custom 1 11 Tuesday, October 26, 2010 SOT223 TO263 SOT223 HOLE panel POWER POWER INPUT USB POWER TO-252 5V POWER Standby:L Normal: H 6I48 1100MA MAX 600MA MAX 300MA 200MA+250MA MAX 130MA 更改12V上电时间,要求大于1ms 降低待机功耗,可调LDO更改为不可调 R40 12K/1% R40 12K/1% VIN 3 GND 1 VOUT 2 Vout 4 U4 AP1084-ADJ/1.8 U4 AP1084-ADJ/1.8 1 H7 NC H7 NC 1 2 3 4 5 6 7 8 9 H6 PAD H6 PAD 1 2 3 Q45 3904 Q45 3904 1 2 3 Q17 3904 Q17 3904 1 H17 NC H17 NC + CA18 470uF/16V + CA18 470uF/16V 1 H8 NC H8 NC D50 1N4001 D50 1N4001 R24 820R R24 820R R25 4.7K R25 4.7K R18 2.7K/1% R18 2.7K/1% 1 2 3 4 5 6 7 8 9 H2 PAD H2 PAD C107 0.1uF C107 0.1uF C115 0.1uF C115 0.1uF R32 1.2K/1% R32 1.2K/1% EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 shield 9 U18 MP1484 U18 MP1484 VIN 3 GND 1 VOUT 2 Vout 4 U2 AMS1117-ADJ/3.3V U2 AMS1117-ADJ/3.3V R43 NC/120/1% R43 NC/120/1% D49 NC/1N5822 D49 NC/1N5822 C111 2.2uF C111 2.2uF R11 1K R11 1K R29 100K R29 100K R13 100K R13 100K + CA7 100uF/16V + CA7 100uF/16V 1 2 L3 FB L3 FB C118 0.1uF C118 0.1uF R46 0R/200/1% R46 0R/200/1% R26 4.7K R26 4.7K R20 NC/0 R20 NC/0 D51 1N4001 D51 1N4001 R4 4.7K R4 4.7K C106 0.1uF C106 0.1uF EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 U1 MP1484 U1 MP1484 C93 0.1uF C93 0.1uF R27 100K R27 100K R14 1K R14 1K R8 4.7K R8 4.7K VIN 3 GND 1 VOUT 2 Vout 4 U5 AMS1084-ADJ U5 AMS1084-ADJ R42 4.7K R42 4.7K VIN 3 GND 1 VOUT 2 Vout 4 U6 AMS1117-2.5V U6 AMS1117-2.5V R67 2.7K/1% R67 2.7K/1% + CA13 100uF/16V + CA13 100uF/16V C25 10nF C25 10nF R39 NC/3.3ohm R39 NC/3.3ohm R23 4.7K R23 4.7K C116 0.1uF C116 0.1uF 1 2 3 Q2 3904 Q2 3904 R45 120/1% R45 120/1% C28 3.9nF C28 3.9nF C12 0.1uF C12 0.1uF 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 CN16 Power_Main CN16 Power_Main 1 2 3 4 5 6 7 8 9 H1 PAD H1 PAD C117 10uF C117 10uF R68 100K R68 100K C104 0.1uF C104 0.1uF C26 0.1uF C26 0.1uF R28 4.7K R28 4.7K C103 10uF C103 10uF R49 200/1% R49 200/1% + CA4 100uF/16V + CA4 100uF/16V R17 6.8K R17 6.8K 1 2 3 Q18 3904 Q18 3904 R10 4.7K R10 4.7K + CA16 470uF/16V + CA16 470uF/16V 1 H9 NC H9 NC C101 0.1uF C101 0.1uF C114 10uF C114 10uF 1 H14 NC H14 NC 1 2 L1 15uH L1 15uH C196 0.1uF C196 0.1uF C110 1uF C110 1uF R31 6.8K R31 6.8K C2 1uf/0.1uF C2 1uf/0.1uF R15 22K R15 22K C177 2.2uF C177 2.2uF R2 2.7K R2 2.7K 1 H13 NC H13 NC R44 NC R44 NC R333 100 R333 100 C43 3.9nF C43 3.9nF R47 0 R47 0 C27 0.1uF C27 0.1uF C94 2.2uF/NC C94 2.2uF/NC R3 NC/0 R3 NC/0 Q48 AO3401A Q48 AO3401A 1 2 L4 15uH L4 15uH C34 10nF C34 10nF C193 0.1uF C193 0.1uF 1 2 3 4 5 6 7 8 9 H3 PAD H3 PAD C97 0.1uF C97 0.1uF Q46 3904 Q46 3904 R12 100 R12 100 R80 6.8K R80 6.8K L19 NC/FB/3A L19 NC/FB/3A R16 12K/1% R16 12K/1% R30 100K R30 100K C24 0.1uF C24 0.1uF R33 2.67K/1% R33 2.67K/1% C36 0.1uF C36 0.1uF C172 10uF C172 10uF C194 2.2uF C194 2.2uF R38 OR/22 R38 OR/22 R22 NC/0 R22 NC/0 L18 FB/3A L18 FB/3A 1 2 L24 15uH L24 15uH 1 2 3 Q1 3904 Q1 3904 C112 0.1uF C112 0.1uF 1 2 3 4 5 6 7 8 9 H5 PAD H5 PAD R21 1K R21 1K C96 10nF C96 10nF C113 2.2uF C113 2.2uF EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 shield 9 U17 MP1484 U17 MP1484 C45 0.1uF C45 0.1uF + CA3 100uF/16V + CA3 100uF/16V R36 NC/100 R36 NC/100 C98 3.9nF C98 3.9nF C3 0.1uF C3 0.1uF + CA15 100uF/16V + CA15 100uF/16V 1 2 3 Q30 3904 Q30 3904 C4 0.1uF C4 0.1uF 1 2 3 4 5 6 7 8 9 H4 PAD H4 PAD R19 470R R19 470R 5 4 3 2 1 D D C C B B A A Title Size Document Number Rev Date: Sheet of <6I78 for haier> C 1 1 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of <6I78 for haier> C 1 1 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of <6I78 for haier> C 1 1 Tuesday, September 07, 2010 5 4 3 2 1 D D C C B B A A +5VF +5VF +5V_USB WIRELESS_SDA 2 MODE0 MODE2 I2S_IN_BCK GPIO1 I2S_SCLK 2 I2S_IN_LRCK SYNIC_DECT WIRELESS_SCL 2 I2S_MCLK 2 I2S_SD0 2 I2S_LRCLK 2 GPIO2 MODE1 I2S_IN_SD0 Title Size Document Number Rev Date: Sheet of A 1 1 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A 1 1 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A 1 1 Tuesday, September 07, 2010 R746 22R R746 22R R747 22R R747 22R R742 100R R742 100R R686 1K R686 1K R743 100R R743 100R R701 1K R701 1K R702 1K R702 1K R744 22R R744 22R R745 22R R745 22R R748 100R R748 100R R668 1K R668 1K R723 22R R723 22R R738 22R R738 22R R730 1K R730 1K R739 22R R739 22R MODE2 1 GPIO2 2 I2S_DATA0 3 I2S_BCK 4 I2S_LRCK 5 I2S_SCK 6 NC 7 I2C_SDA 8 I2C_SCL 9 GND 10 I2S_LRCK_SPA 19 I2S_BCK_SPA 18 MODE0 13 GPIO1 15 MODE1 14 I2S_DATA_SPA 16 USBN 12 USBP 11 DETC 20 5VIN 17 J1 SYNIC_CON J1 SYNIC_CON LP4 FB/2A LP4 FB/2A 5 4 3 2 1 D D C C B B A A XTALI XTALO SPDIF SPI_Flash-SCK SPI_Flash-SDI SPI_Flash-SDO System-RST RST_EN ON_RST-LOW UART-RX UART-TX CFG-PWM0 CFG-PWM1 ADJ-PWM2 AUR0 AUL0 AUR1 AUR4 AUL1 AUL4 AUR3 AUL3 AUOUTR2 AUOUTL2 AUVRP AUVAG AUVRM AUVAG AUVRM RXO0+ RXO0- RXO1+ RXO1- R7_RXO0- R6_RXO0+ R5_RXO1- R4_RXO1+ RXO2- RXO2+ R3_RXO2- R2_RXO2+ RXO3- RXO3+ G7_RXO3- G6_RXO3+ RXOC- RXOC+ R1_RXOC- R0_RXOC+ RXO4- G5_RXO4- RXO4+ G4_RXO4+ RXE0- RXE0+ RXE1- RXE1+ G3_RXE0- G2_RXE0+ G1_RXE1- G0_RXE1+ RXE2- RXE2+ RXE3- RXE3+ RXEC- RXEC+ RXE4- RXE4+ B7_RXE2- B6_RXE2+ B5_RXEC- B4_RXEC+ B3_RXE3- B2_RXE3+ B1_RXE4- B0_RXE4+ XTALO XTALI System-RST SPI-SDI SPI_Flash-SDI SPI-SDO SPI_Flash-SDO SPI-SCK SPI_Flash-SCK USB0_DP USB0_DM USB1_DP USB1_DM KEY0 KEY1 IRIN I2C-SCL I2C-SDA ET_TXD0 ET_TXD1 LAN-PHY_TXD0 LAN-PHY_TXD1 EMAC-RXDV EMAC-RXD0 EMAC-RXD1 LAN-PHY_MDC ET_MDIO LAN-PHY_MDIO LAN-PHY_TXEN ET_TXEN EMAC-TXCLK ET_MDC PFD_WPZ_AD15 NAND_WPZ NAND_RBZ PF_CEZ_CE0Z NAND_WEZ NAND_REZ NAND_ALE PF_CLE_CE1Z NAND_CEZ PF_ALE PF_REZ_OEZ PF_RBZ PF_WEZ PCM_PF-AD6 PCM_PF-AD7 PCM_PF-AD5 PCM_PF-AD3 PCM_PF-AD4 PCM_PF-AD2 PCM_PF-AD0 PCM_PF-AD1 CI_PF-AD6 CI_PF-AD0 CI_PF-AD1 CI_PF-AD2 CI_PF-AD3 CI_PF-AD4 CI_PF-AD5 CI_PF-AD7 CVBS1_RCA CVBS0_RCA AV1_CVBS0P AV2_CVBS1P CVBS_VCOM SC_CVBS_OUT CVBS1P CVBS0P VCOM0 SC_CVBS_OUT1 YPBPR2_RIN+ RGB2_Pr+ RIN2 RGB2_Y-SOG SOGIN2 YPBPR2_GIN+ RGB2_Y+ GIN2P RGB2_Y- GIN2M RGB2_Pb+ YPBPR2_BIN+ BIN2 RIN2M BIN2M RGB2_Pr- RGB2_Pb- PW_CTL RGB0_Pb- RGB0_Pb+ BIN0 RGB0_Y+ RGB0_Y- GIN0M GIN0P RGB0_Y-SOG SOGIN0 RGB0_Pr+ RIN0 RIN0M BIN0M RGB0_Pr- RIN1M SOGIN1 GIN1M GIN1P RGB1-SOGIN0 RGB1-GIN0P YPBPR1_GIN+ RGB1-RIN0M BIN1M RGB1-BIN0M RIN1 RGB1-RIN0 YPBPR1_RIN+ RGB1-GIN0M RGB1-BIN0 YPBPR1_BIN+ BIN1 MICIN MICCM MIC_IN MIC_CM ON_PBACK MODE0 FLASH1_CSN LED SIFP SIFM TGPIO2 TGPIO3 TUNER_SDA TUNER_SCL FLASH_WPN ON_PANEL RST_PHY EEPROM-WP DSMB_HS DSMB_VS NAND_CLE GPIO_PM0 AUOUTR2 AUOUTL2 SC1-R SC1-L FLASH_WPN FLASH1_WPN RST_C UART-RX UART-TX I2C-SDA I2C-SCL 24C64_I2C-SDA 24C64_I2C-SCL LED LED_R LED_R KEY0-in KEY1-in IRIN KEY0-in KEY1-in KEY0 KEY1 IR LED_B NAND_REZ NAND_CEZ NAND_CLE NAND_ALE NAND_WEZ NAND_WPZ PCM_PF-AD7 PCM_PF-AD6 PCM_PF-AD5 PCM_PF-AD4 PCM_PF-AD3 PCM_PF-AD2 PCM_PF-AD1 PCM_PF-AD0 NAND_RBZ PW_CTL AUVRP FLASH1_CSN SPI_CSZ0 I2S-OUT_MCK CFG-PWM1 CFG-PWM0 I2S-OUT_SD I2S-OUT_SD I2S-OUT_MCK CFG-PWM1 CFG-PWM0 I2S-OUT_SD I2S-OUT_SD I2S-OUT_BCK GPIO_PM0 I2S_IN_SD0 TS0_IN_D4 TS0_IN_D6 I2S_IN_LRCK ETCKP USB0_PWR_CTRL ETDIP EDINTP ETDOP EJTAG_RST_N TS0_IN_D0 TS0_IN_D2 TS0_IN_VLD TS0_IN_VLD TS0_IN_D0 TS0_IN_D2 TS0_IN_D4 TS0_IN_D6 VGA_VSYNC VGA_HSYNC RST_E FE0_DATA3 FE0_DATA4 FE0_DATA5 FE0_DATA1 FE0_DATA7 FE0_DATA0 FE0_DATA2 FE0_CLK FE0_STRT FE0_VALID FE0_DATA6 VIFM VIFP TAGC RF_AGC UART-RX2 TS0_IN_D4 UART-TX2 TS0_IN_D2 SYNIC_DECT RESET_FE0# EEPROM-WP LED_B GPIO1 GPIO2 RFAGC_SW I2S-OUT_SD I2S_SD0 I2S-OUT_BCK SPI_CSZ0 AMP-MUTE USB1_D0-_SUB USB1_D0+_SUB USB0_D1-_SUB USB0_D1+_SUB USB1_DM USB1_DP USB0_DM USB0_DP RST_AMP CVBS4_RCA CVBS4P AV1_CVBS4P panel_s1 GPIO_IR panel_s2 panel_s1 WIRELESS_SCL panel_s2 WIRELESS_SDA ETDIP WIRELESS_SDA USB0_PWR_CTRL WIRELESS_SCL I2S_SCLK I2S-OUT_MCK I2S-OUT_LRCK I2S_MCLK I2S_LRCLK IR body I2C-SCL I2C-SDA LED_R LED_B body SPDIF MODE2 MODE1 33V_Normal 1,3,5,8,9,10,11 5Vstb 3.3Vstb 3.3Vstb 3.3Vstb 3.3Vstb +5V +5V 33V_Normal 33V_Normal 5Vstb 5Vstb 5Vstb 3.3Vstb 3.3Vstb NAND_FLASH_PWR-3.3V NAND_FLASH_PWR-3.3V 33V_Normal NAND_FLASH_PWR-3.3V 3.3Vstb 33V_Normal 33V_Normal +12V 33V_Normal 3.3VStb 5V_out +5V +5V 5Vstb +5V_USB +5V_USB 33V_Normal 5Vstb HDMI1-RX1P 4 HDMI2-RX2N 4 HDMI1-CLKP 4 HDMI2-RX1P 4 HDMI2-SCL 4 HDMI1-RX1N 4 HDMI2-CLKP 4 HDMI1-RX0P 4 HDMI-CEC 4 HDMI1-CLKN 4 HDMI2-RX1N 4 HDMI2-SDA 4 HDMI1-RX2P 4 HDMI2-RX0P 4 HDMI1-SCL 4 HDMI2-CLKN 4 HDMI1-RX0N 4 HDMI1-HPDIN 4 HDMI2-RX2P 4 HDMI1-RX2N 4 HDMI2-RX0N 4 HDMI1-SDA 4 G3_RXE0- 11 R5_RXO1- 11 B2_RXE3+ 11 G4_RXO4+ 11 R0_RXOC+ 11 B7_RXE2- 11 G7_RXO3- 11 G2_RXE0+ 11 R4_RXO1+ 11 B1_RXE4- 11 R7_RXO0- 11 B6_RXE2+ 11 G6_RXO3+ 11 B0_RXE4+ 11 G1_RXE1- 11 R3_RXO2- 11 R6_RXO0+ 11 B3_RXE3- 11 G5_RXO4- 11 R1_RXOC- 11 G0_RXE1+ 11 R2_RXO2+ 11 B5_RXEC- 11 B4_RXEC+ 11 YPBPR1_GIN+ 5 YPBPR1_BIN+ 5 YPBPR1_RIN+ 5 VGA_VSYNC 5 VGA_RIN+ 5 VGA_GIN+ 5 VGA_HSYNC 5 VGA_BIN+ 5 YPBPR2_RIN+ 5 YPBPR2_GIN+ 5 YPBPR2_BIN+ 5 CVBS0_RCA 6 SC_CVBS_OUT 6 LAN-PHY_MDC 8 LAN-PHY_MDIO 8 EMAC-TXCLK 8 LAN-PHY_TXEN 8 LAN-PHY_TXD0 8 LAN-PHY_TXD1 8 EMAC-RXDV 8 EMAC-RXD0 8 EMAC-RXD1 8 PC_Audio_AUR0 5 PC_Audio_AUL0 5 SIFP 7 SIFM 7 TUNER_SCL 7 TUNER_SDA 7 I2C-SCL 9,11 HDMI3-RX2N 4 HDMI3-RX1P 4 HDMI3-SCL 4 HDMI3-CLKP 4 HDMI3-RX1N 4 HDMI3-SDA 4 HDMI3-RX0P 4 HDMI3-CLKN 4 HDMI3-RX2P 4 HDMI3-RX0N 4 HDMI3-HPDIN 4 HDMI2-HPDIN 4 I2C-SDA 9,11 UART-RX 5 UART-TX 5 COMP1_AUL1 5 COMP1_AUR1 5 AV2-AUR3 5 AV2-AUL3 5 AV1-AUR4 6 AV1-AUL4 6 PW_CTL 1 ADJ-PWM2 1 ON_PBACK 1 AMP-MUTE 9 RST_PHY 8 ON_PANEL 1 WIRELESS_SCL 1 RFAGC_SW 1 SC1-L 9 SC1-R 9 DSMB_VS 5 DSMB_HS 5 CVBS1_RCA 5 IR-in 5 FE0_DATA7 FE0_DATA6 FE0_CLK FE0_DATA5 FE0_VALID FE0_STRT FE0_DATA2 FE0_DATA3 FE0_DATA4 FE0_DATA1 FE0_DATA0 VIFM 7 VIFP 7 RF_AGC 7 panel_s1 9 panel_s2 9 RESET_FE0# HDMI0-RX1P 4 HDMI0-CLKP 4 HDMI0-RX1N 4 HDMI0-RX0P 4 HDMI0-CLKN 4 HDMI0-RX2P 4 HDMI0-SCL 4 HDMI0-RX0N 4 HDMI0-HPDIN 4 HDMI0-RX2N 4 HDMI0-SDA 4 DSMB-D-LINE-ON 8 VIDEO-TYPE1 8 VIDEO-TYPE2 8 GPIO1 GPIO2 TS0_IN_D2 7 TS0_IN_D4 7 GPIO_IR AMP-MUTE 11 I2S_MCLK 2 I2S_SCLK 2 I2S_LRCLK 2 I2S_SD0 2 RST_AMP 11 CVBS4_RCA 6 DSMB-D-LINE-ON 8 DSMB_GPO 8 SYNIC_DECT 8 MODE0 8 MODE1 8 MODE2 8 I2S_IN_BCK I2S_IN_LRCK I2S_IN_SD0 DSMB_STATUS 7 WIRELESS_SDA 1 USB0_PWR_CTRL 1 3D_SYNC_OUT 5 body VIDEO-TYPE2 8 VIDEO-TYPE1 8 Title Size Document Number Rev Date: Sheet of MST6I78_1 1.0 MST6I78 Custom 2 11 Thursday, November 04, 2010 Title Size Document Number Rev Date: Sheet of MST6I78_1 1.0 MST6I78 Custom 2 11 Thursday, November 04, 2010 Title Size Document Number Rev Date: Sheet of MST6I78_1 1.0 MST6I78 Custom 2 11 Thursday, November 04, 2010 Close to IC with width trace AUCOM EEPROM I2C address at A0. IR Key RESET CIRCUIT NAND Flash Scart2 FS Mode Selection MIPS E-JTAG #1 JTAG 1 SPDIF OUT(Vertical) 5 2 4 Top View 3 usb 与H320 不同 大模卡增加的GPIO CLOSE TO MST IC R238 NC/4.7K R238 NC/4.7K R58 33 R58 33 R211 NC R211 NC 1 2 D40 NC D40 NC R167 33 R167 33 C181 4.7uF C181 4.7uF R107 47 R107 47 R106 33 R106 33 R175 33 R175 33 1 TP17 TP17 1 3 2 Q3 3906 Q3 3906 R94 47 R94 47 R145 100K R145 100K R71 10K R71 10K R143 100 R143 100 4 3 2 1 5 6 7 8 RP4 0RX4 4 3 2 1 5 6 7 8 RP4 0RX4 R141 100 R141 100 R205 22K R205 22K R113 47 R113 47 R97 47 R97 47 R/B 7 RE 8 CE 9 NC6/CE2 10 NC7 11 VCC 12 VSS 13 NC8 14 NC9 15 CLE 16 ALE 17 WE 18 WP 19 NC28 48 NC27 47 NC26 46 NC25 45 D7 44 D6 43 D5 42 D4 41 VCC 37 VSS 36 NC21 35 NC20 34 NC19 33 D3 32 D2 31 D1 30 D0 29 NC0/WPZ 1 NC1 2 NC2 3 NC3 4 NC4 5 NC5 6 NC10 20 NC11 21 NC12 22 NC13 23 NC14 24 NC15 25 NC16 26 NC17 27 NC18 28 NC22 38 NC23 39 NC24 40 U21 NAND FLASH_TSOP48 U21 NAND FLASH_TSOP48 1 2 3 4 CN1 Debug CN1 Debug C178 0.1uF C178 0.1uF C164 2.2uF C164 2.2uF R93 470 R93 470 1 2 D36 NC D36 NC 1 TP18 TP18 R179 470 R179 470 C131 1nF C131 1nF R166 10K R166 10K R510 0R R510 0R Y1 24MHz Y1 24MHz 4 3 2 1 5 6 7 8 RP6 0RX4 4 3 2 1 5 6 7 8 RP6 0RX4 R87 5.1 R87 5.1 GPIO_PM[10]/SPI_CS2 E5 GPIO_PM[1]/UART1_TX W9 GPIO_PM[12] F5 GPIO_PM[6]/SPI_CSZ1 D5 GPIO_PM[5]/UART1_RX Y9 GPIO_PM[0]/INT0 E4 GPIO_PM[4]/POWER_ON/OFF D8 TESTPIN D12 RESET N4 XTALO AB1 XTALI AB2 SPI_DI B5 SPI_DO B6 SPI_CSZ0 C7 SPI_CK C6 USB0_DP B4 USB0_DM A4 USB1_DP AD10 USB1_DM AC10 SAR0 G5 SAR1 G4 SAR2 F4 SAR3 H6 IRIN H5 PWM0 AC25 PWM1 AC24 PWM2 AC23 R1_RXOC+ AE22 R0_RXOC- AD22 R3_RXO2+ AE23 R2_RXO2- AD23 R5_RXO1+ AE24 R4_RXO1- AD24 R7_RXO0+ AE25 R6_RXO0- AD25 G1_RXE1+ AD19 G0_RXE1- AE19 G3_RXE0+ AC20 G2_RXE0- AE20 G5_RXO4+ AD20 G4_RXO4- AC21 G7_RXO3+ AD21 G6_RXO3- AC22 B1_RXE4+ AD16 B0_RXE4- AE16 B3_RXE3+ AC17 B2_RXE3- AE17 B5_RXEC+ AD17 B4_RXEC- AC18 B7_RXE2+ AD18 B6_RXE2- AC19 DDCR_CK AA22 DDCR_DA Y22 DDCA_CLK M4 DDCA_DA N6 UART_TX2/GPIO149 Y10 UART_RX2/GPIO147 AA10 GND_EFUSE G12 PWM3 AB22 GPIO_PM[8] C5 SAR4 A5 SAR PWM USB SPI Flash Crystal MI2C UART LVDS U9E MST6I78ZX SAR PWM USB SPI Flash Crystal MI2C UART LVDS U9E MST6I78ZX 1 2 D38 NC D38 NC R187 4.7K R187 4.7K R204 270 R204 270 C92 0.1uF C92 0.1uF R62 33 R62 33 R61 33 R61 33 R122 470 R122 470 R176 8.2K R176 8.2K R184 100 R184 100 Q27 3904 Q27 3904 C147 47nF C147 47nF C37 2.2uF C37 2.2uF R243 NC/33 R243 NC/33 R509 1K R509 1K C633 220PF C633 220PF R102 33 R102 33 R191 100 R191 100 R174 10K R174 10K C135 47nF C135 47nF R535 10K R535 10K 4 3 2 1 5 6 7 8 RP1 0RX4 4 3 2 1 5 6 7 8 RP1 0RX4 R81 5.1 R81 5.1 R96 5.1 R96 5.1 C142 47nF C142 47nF Q21 3904 Q21 3904 C162 2.2uF C162 2.2uF C157 0.1uF C157 0.1uF R177 8.2K R177 8.2K R101 33 R101 33 R181 1K R181 1K R50 33 R50 33 C173 2.2uF C173 2.2uF A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U7 24C16 U7 24C16 ET_TXD0/GPIO167 E7 ET_TXD1/GPIO166 F7 ET_CRS/GPIO165 F8 ET_TXEN/GPIO168 F6 ET_REFCLK/GPIO169 G6 ET_RXD0/GPIO170 D6 ET_RXD1/GPIO171 E6 ET_MDC/GPIO172 D7 TS0_D0/GPIO77 P19 TS0_VLD/GPIO85 T20 TS0_SYNC/GPIO86 R19 TS0_CLK/GPIO87 U19 NAND_WPZ/PF_AD15/GPIO136 AC12 NAND_WEZ/PF_WEZ/GPIO140 AD11 NAND_RBZ/PF_RBZ/GPIO142 AE10 NAND_ALE/PF_ALE/GPIO141 AE11 NAND_CEZ/PF_CE0Z/GPIO137 AC11 NAND_CLE/PF_CE1Z/GPIO138 AB11 NAND_REZ/PF_OEZ/GPIO139 Y11 ET_MDIO/GPIO173 E8 DIFP AD1 DIFM AE1 VIFP AE2 VIFM AD2 SIFP AD3 SIFM AE3 IF_AGC AC5 RFAGC/TAGC AE5 TUNER_SDA/TGPIO3 AD4 TUNER_SCL/TGPIO2 AE4 TS0_D1/GPIO78 P21 TS0_D2/GPIO79 P22 TS0_D3/GPIO80 Y12 TS0_D4/GPIO81 AA13 TS0_D5/GPIO82 AB14 TS0_D6/GPIO83 AA15 TS0_D7/GPIO84 AC15 TS1_CLK/GPIO98 W19 TS1_VLD/GPIO96 AA21 TS1_SYNC/GPIO97 AA18 TS1_D0/GPIO88 Y18 TS1_D1/GPIO89 AA19 TS1_D2/GPIO90 AA20 TS1_D3/GPIO91 Y19 TS1_D4/GPIO92 Y21 TS1_D5/GPIO93 W20 TS1_D6/GPIO94 V20 TS1_D7/GPIO95 W21 PCMDATA[0]/CI_DATA[0]/GPIO126 R20 PCMDATA[1]/CI_DATA[1]/GPIO127 P20 PCMDATA[2]/CI_DATA[2]/GPIO128 N20 PCMDATA[3]/CI_DATA[3]/GPIO120 AA11 PCMDATA[6]/CI_DATA[6]/GPIO117 Y14 PCMDATA[7]/CI_DATA[7]/GPIO116 AA14 PCMDATA[5]/CI_DATA[5]/GPIO118 Y13 PCMDATA[4]/CI_DATA[4]/GPIO119 AA12 PCMADR[0]/CI_A[0]/NAND_D0/GPIO125 AD14 PCMADR[1]/CI_A[1]/NAND_D1/GPIO124 AE14 PCMADR[2]/CI_A[2]/NAND_D2/GPIO122 AC14 PCMADR[3]/CI_A[3]/NAND_D3/GPIO121 AB13 PCMADR[4]/CI_A[4]/NAND_D4/GPIO99 AD13 PCMADR[5]/CI_A[5]/NAND_D5/GPIO101 AE13 PCMADR[6]/CI_A[6]/NAND_D6/GPIO102 AC13 PCMADR[7]/CI_A[7]/NAND_D7/GPIO103 AD12 PCMADR[8]/CI_A[8]/GPIO108 AB17 PCMADR[9]/CI_A[9]/GPIO110 AB16 PCMADR[10]/CI_A[10]/GPIO114 AD15 PCMADR[11]/CI_A[11]/GPIO112 Y16 PCMADR[12]/CI_A[12]/GPIO104 V19 PCMADR[13]/CI_A[13]/GPIO107 Y17 PCMADR[14]/CI_A[14]/GPIO106 AB19 CI_CD_N/GPIO130 N21 PCM_REG_N/CI_CLK/GPIO123 T19 CI_RST/GPIO129 U21 PCM_IRQA_N/CI_INT/GPIO105 Y20 PCM_OE_N/GPIO113 AC16 PCM_IORD_N/CI_RD/GPIO111 AA16 PCM_IOWR_N/CI_WR/GPIO109 AA17 PCM_CE_N/CI_CS/GPIO115 Y15 PCM_WE_N AB20 PCM_WAIT_N/CI_WACK/GPIO100 U20 VSYNC/TGPIO0 AC1 100BASE-TX Ethernet Parallel TS (IN) Front-End NAND FLASH Parallel TS (IN/OUT) PCMCIA U9D MST6I78ZX 100BASE-TX Ethernet Parallel TS (IN) Front-End NAND FLASH Parallel TS (IN/OUT) PCMCIA U9D MST6I78ZX R137 47 R137 47 R628 4.7K R628 4.7K C137 47nF C137 47nF R518 10K R518 10K R154 22K R154 22K R189 100 R189 100 4 3 2 1 5 6 7 8 RP2 0RX4 4 3 2 1 5 6 7 8 RP2 0RX4 R135 47 R135 47 R163 33 R163 33 1 VCC 1 2 D- 2 3 D+ 3 4 GND 4 SHIELD 5 SHIELD 6 CN10 USB_4P CN10 USB_4P C127 47nF C127 47nF R109 47 R109 47 R115 47 R115 47 C145 47nF C145 47nF R159 33 R159 33 C153 10uF C153 10uF R150 4.7K R150 4.7K R124 47 R124 47 R152 4.7K R152 4.7K R660 4.7K R660 4.7K R426 10K R426 10K R534 10K R534 10K R244 22 R244 22 R216 4.7K R216 4.7K R151 4.7K R151 4.7K C202 NC C202 NC R194 22 R194 22 R610 10K R610 10K R183 NC/0R R183 NC/0R C163 2.2uF C163 2.2uF C138 47nF C138 47nF R99 5.1 R99 5.1 R85 47 R85 47 R100 33 R100 33 R132 NC/1K R132 NC/1K R705 10K R705 10K C191 1nF C191 1nF R133 1K R133 1K R65 33 R65 33 1 2 3 CN7 IR_LED CN7 IR_LED R196 4.7K R196 4.7K C124 10uF C124 10uF C159 4.7uF/2.2uF C159 4.7uF/2.2uF R178 470 R178 470 C133 47nF C133 47nF 1 2 D34 NC D34 NC R66 33 R66 33 R134 NC/47K R134 NC/47K R136 47 R136 47 R248 4.7K R248 4.7K R409 10K R409 10K R185 1K R185 1K C123 0.1uF C123 0.1uF GND 3 VCC 2 IN 1 4 4 5 5 J2 SPDIF_V J2 SPDIF_V C141 47nF C141 47nF R182 0R R182 0R R129 47 R129 47 R246 33 R246 33 1 2 3 RST VDD GND U34 SGM809 RST VDD GND U34 SGM809 1 TP10 TP10 R614 240 R614 240 C185 1nF C185 1nF C189 47pF C189 47pF R208 4.7K R208 4.7K R522 0R R522 0R R111 470 R111 470 R92 47 R92 47 C160 1nF C160 1nF R471 10K R471 10K R55 33 R55 33 R88 47 R88 47 C155 0.1uF C155 0.1uF R121 47 R121 47 R56 33 R56 33 C184 0.1uF C184 0.1uF C180 1uF C180 1uF R153 100 R153 100 R708 10K R708 10K R193 4.7k R193 4.7k R160 4.7K R160 4.7K R710 10K R710 10K R104 33 R104 33 C120 20pF C120 20pF 1 2 3 4 CN14 Key CN14 Key R5 4.7K R5 4.7K R105 47 R105 47 1 TP9 TP9 R615 100 R615 100 Q22 3904 Q22 3904 R98 33 R98 33 4 3 2 1 5 6 7 8 RP5 0RX4 4 3 2 1 5 6 7 8 RP5 0RX4 R57 33 R57 33 R90 47 R90 47 C134 47nF C134 47nF R142 0R R142 0R R741 1K R741 1K C38 2.2uF C38 2.2uF R127 47 R127 47 C139 47nF C139 47nF C235 0.1uF C235 0.1uF C167 2.2uF C167 2.2uF L21 FB/2A L21 FB/2A R207 22K R207 22K R626 4.7K R626 4.7K C203 NC C203 NC C47 2.2uF C47 2.2uF R195 NC R195 NC RXACKP G2 RXACKN G1 RXA0P H2 RXA0N G3 RXA1P J2 RXA1N H3 RXA2P J3 RXA2N J1 DDCDA_DA M6 DDCDA_CK L5 HOTPLUGA M5 RXBCKP D2 RXBCKN D1 RXB0P E2 RXB0N D3 RXB1P F2 RXB1N E3 RXB2P F3 RXB2N F1 DDCDB_DA K5 DDCDB_CK K4 HOTPLUGB L6 RXCCKP AD7 RXCCKN AC7 RXC0P AC8 RXC0N AE7 RXC1P AD8 RXC1N AE8 RXC2P AD9 RXC2N AC9 DDCDC_DA AD6 DDCDC_CK AC6 HOTPLUGC AD5 HSYNC0 N5 VSYNC0 P6 BIN0P K3 GIN0P M2 SOGIN0 L3 GIN0M M1 HSYNC1 P5 VSYNC1 R6 RIN1P P3 GIN1P N3 BIN1P M3 SOGIN1 N2 RIN2P R1 GIN2P T2 BIN2P U2 SOGIN2 T1 CVBS1P Y2 Y0(CVBS2P) V3 C0(CVBS3P) V1 Y1(CVBS4P) V2 C1(CVBS5P) W3 CVBS0P Y3 VCOM W1 CVBS_OUT W2 CVBS_OUT1 AA3 CEC J6 GIN1M P2 RIN0P K1 HSYNC2 R5 GIN2M T3 HOTPLUGD K6 DDCDD_CK J5 DDCDD_DA J4 RXDCKP A2 RXDCKN B3 RXD0P B2 RXD0N A1 RXD1P C2 RXD1N B1 RXD2P C3 RXD2N C1 RIN0M K2 BIN0M L2 RIN1M R2 BIN1M N1 RIN2M R3 BIN2M U3 HDMI RGB CVBS_IN S-Video CVBS_OUT U9B MST6I78ZX HDMI RGB CVBS_IN S-Video CVBS_OUT U9B MST6I78ZX R169 470 R169 470 R168 470 R168 470 R162 4.7K R162 4.7K C183 0.1uF C183 0.1uF R51 1M R51 1M C140 47nF C140 47nF R188 100 R188 100 C182 33pF C182 33pF R146 0 R146 0 1 2 3 4 5 CN3 IR_LED CN3 IR_LED L20 FB/2A L20 FB/2A C125 0.1uF C125 0.1uF R59 33 R59 33 R199 100 R199 100 C188 10pF C188 10pF R197 100 R197 100 C149 47nF C149 47nF R239 NC R239 NC R144 0R R144 0R C187 10pF C187 10pF C129 47nF C129 47nF R63 33 R63 33 R203 33 R203 33 R200 4.7K R200 4.7K C121 20pF C121 20pF R361 10K R361 10K 1 2 D35 NC D35 NC R103 47 R103 47 R704 10K R704 10K R675 10K R675 10K 1 TP12 TP12 R170 10K R170 10K R186 4.7K R186 4.7K R536 10K R536 10K 4 3 2 1 5 6 7 8 RP3 0RX4 4 3 2 1 5 6 7 8 RP3 0RX4 R53 33 R53 33 C192 1nF C192 1nF R41 4.7K R41 4.7K R213 4.7K R213 4.7K C148 47nF C148 47nF R363 0 R363 0 R673 10K R673 10K 1 TP13 TP13 R120 47 R120 47 R108 33 R108 33 C132 47nF C132 47nF C175 1uF C175 1uF C632 0.1uF C632 0.1uF C152 47nF C152 47nF HOLD 1 VCC 2 NC1 3 NC2 4 NC3 5 NC4 6 SO16-CS 7 DO 8 WP/Vpp 9 VSS 10 NC5 11 NC6 12 NC7 13 NC8 14 DI 15 CLK 16 SOP8-CS 17 SOP8-DO 18 SOP8-WP/Vpp 19 VSS 20 SOP8-DI 21 SOP8-CLK 22 SOP8-HOLD 23 SOP8-VCC 24 SOIC8 208mil U19 MX25L1605D SOIC8 208mil U19 MX25L1605D 1 2 3 D1 BAV99 D1 BAV99 C179 4.7uF C179 4.7uF R201 22 R201 22 C168 2.2uF C168 2.2uF R206 NC R206 NC C144 1nF C144 1nF R54 33 R54 33 C146 47nF C146 47nF R95 33 R95 33 C169 0.1uF C169 0.1uF R130 10K R130 10K R60 33 R60 33 R64 33 R64 33 R110 10K R110 10K R180 4.7K R180 4.7K 1 VCC 1 2 D- 2 3 D+ 3 4 GND 4 SHIELD 5 SHIELD 6 CN13 USB_4P CN13 USB_4P R215 NC R215 NC R527 0R R527 0R R173 10K R173 10K C130 47nF C130 47nF C174 2.2uF C174 2.2uF R148 NC R148 NC R72 10K R72 10K C314 22nF C314 22nF C150 47nF C150 47nF R172 33 R172 33 R131 47 R131 47 C186 1nF C186 1nF R674 10K R674 10K C128 47nF C128 47nF 1 TP3 TP3 C122 0.1uF C122 0.1uF C204 NC C204 NC 1 2 3 4 5 6 7 8 9 CN4 IR_LED CN4 IR_LED R140 47 R140 47 C143 47nF C143 47nF 1 TP16 TP16 C136 47nF C136 47nF AUL0 R4 AUR0 T6 AUL1 T4 AUR1 T5 AUL2 U6 AUR2 U5 AUL3 V6 AUR3 V5 AUL4 V4 AUR4 W6 AUOUTL0 AB5 AUOUTR0 AB6 EARPHONE_OUTR AA1 EARPHONE_OUTL AA2 AUCOM AA6 AUVAG AC4 AUVRP AC3 AUVRM AB4 SPDIF_IN/GPIO145 AB10 SPDIF_OUT/GPIO178 Y5 I2S_IN_WS/GPIO174 A3 I2S_IN_BCK/GPIO175 AA9 I2S_IN_SD/GPIO176 D4 I2S_OUT_WS/GPIO180 Y8 I2S_OUT_MCK W8 I2S_OUT_BCK AA8 I2S_OUT_SD AB8 AUOUTR2 AB7 AUOUTL2 AA7 MICIN W5 MICCM W4 MIC_DETIN Y4 AUDIO Line-In MIC-Phone Line-Out I2S-In I2S-Out SPDIF U9C MST6I78ZX AUDIO Line-In MIC-Phone Line-Out I2S-In I2S-Out SPDIF U9C MST6I78ZX R198 NC R198 NC R684 100R R684 100R R52 33 R52 33 5 4 3 2 1 D D C C B B A A MA_DQ6 MA_DQ3 MA_DQ1 MA_DQ4 MA_DQ15 MA_DQ8 MA_DQ10 MA_DQ13 MA_A8 MA_A11 MA_WEZ MA_ODT MA_RASZ MA_BA2 MA_DQ5 MA_DQ2 MA_DQ7 MA_DQ0 MA_CASZ MA_A1 MA_A10 MA_A5 MA_MCLKZ MA_MCLK MA_CKE MA_DQM0 MA_DQM1 MA_DQS0 MA_DQSB0 MA_DQS1 MA_DQSB1 MA_A9 MA_A12 MA_A7 MA_DQ11 MA_A3 MA_A0 MA_DQ12 MA_A2 MA_A4 MA_A6 MA_DQ9 MA_DQ14 A_MVERF A_MODT A_MRASZ MB_DQ6 MB_DQ3 MB_DQ1 MB_DQ4 MB_DQ15 MB_DQ8 MB_DQ10 MB_DQ13 MB_A8 MB_A11 MB_WEZ MB_ODT MB_RASZ MB_BA2 MB_DQ5 MB_DQ2 MB_DQ7 MB_DQ0 MB_CASZ MB_A1 MB_A10 MB_A5 MB_MCLKZ MB_MCLK MB_CKE MB_DQM0 MB_DQM1 MB_DQS0 MB_DQSB0 MB_DQS1 MB_DQSB1 MB_A9 MB_A12 MB_A7 MB_DQ11 MB_A3 MB_A0 MB_DQ12 MB_A2 MB_A4 MB_A6 MB_DQ9 MB_DQ14 B_MVERF B_MODT B_MRASZ MB_DQS1 MB_DQSB1 MB_MCLKZ B_MADR5 B_MBADR2 B_MADR12 B_MADR3 B_MADR1 B_MADR7 B_MADR10 B_MDQSL B_MDQSLZ MB_DQS0 MB_DQSB0 B_MDQSU B_MDQSUZ MB_DQ15 MB_DQ8 MB_DQ10 MB_DQ13 B_MDATA11 B_MDATA12 B_MDATA9 B_MDATA14 MB_DQ11 MB_DQ12 MB_DQ9 MB_DQ14 MB_DQ6 MB_DQ1 MB_DQ3 MB_DQ4 B_MDATA6 B_MDATA1 B_MDATA3 B_MDATA4 B_MDATA7 B_MDATA0 B_MDATA2 B_MDATA5 MB_DQ5 MB_DQ2 MB_DQ7 MB_DQ0 B_MDATA15 B_MDATA8 B_MDATA10 B_MDATA13 MA_DQS1 MA_DQSB1 MB_ODT MB_RASZ MB_A8 MB_A6 MB_A12 MB_A7 MB_A3 MB_A1 MB_A10 MB_A5 B_MADR2 B_MADR4 MB_CASZ MB_A0 MB_BA0 B_MCLK B_MCLKZ MB_WEZ B_MBADR0 MB_MCLK B_MWEZ B_MADR11 MB_BA1 MB_A11 B_MADR6 B_MADR8 B_MBADR1 MB_CKE MB_BA2 MB_A2 MB_A4 B_MCASZ B_MADR0 B_MCKE MB_DQM1 MB_BA0 MB_BA1 MB_DQM0 B_MDQML B_MDQMU A_MADR5 A_MBADR2 A_MADR7 B_MADR9 A_MADR3 A_MADR1 A_MADR12 A_MADR9 A_MADR10 A_MDQSL A_MDQSLZ MA_DQS0 MA_DQSB0 A_MDQSU A_MDQSUZ MA_DQ15 MA_DQ8 MA_DQ10 MA_DQ13 MA_DQ11 MA_DQ12 MA_DQ9 MA_DQ14 MA_DQ6 MA_DQ1 MA_DQ3 MA_DQ4 A_MDATA7 A_MDATA0 A_MDATA2 A_MDATA5 MA_DQ5 MA_DQ2 MA_DQ7 MA_DQ0 A_MDATA15 A_MDATA8 A_MDATA10 A_MDATA13 MA_ODT MA_RASZ MA_A8 MA_A6 MA_A7 MA_A9 MA_A12 MA_A3 MA_A1 MA_A10 MA_A5 A_MADR2 A_MADR4 MA_CASZ MA_A0 MA_BA0 A_MCLK A_MCLKZ MA_WEZ A_MBADR0 MA_MCLKZ MA_MCLK A_MWEZ A_MADR11 MA_BA1 MA_A11 A_MADR6 A_MADR8 A_MBADR1 MA_CKE MA_BA2 MA_A2 MA_A4 A_MCASZ A_MADR0 A_MCKE MA_DQM1 MA_BA0 MA_BA1 MA_DQM0 A_MDQML A_MDQMU B_MVERF A_MVERF MVERF AVSS_PGA DVDD_NODIE_1.2V MB_A9 MVERF B_MBADR2 A_MCLKZ A_MCLK A_MDQSU A_MDQSUZ A_MDQML A_MDQSL A_MDQSLZ A_MDQMU A_MCKE A_MODT A_MADR11 A_MADR12 A_MADR9 A_MADR5 A_MADR10 A_MADR1 B_MDQSUZ B_MDQSU A_MADR3 A_MADR7 B_MDQSL B_MDQSLZ B_MCLK B_MCLKZ A_MADR6 A_MADR0 B_MDQMU B_MDQML B_MCKE B_MWEZ A_MADR2 A_MADR4 A_MADR8 B_MODT B_MCASZ B_MRASZ B_MBADR1 B_MBADR0 B_MDATA8 B_MDATA15 B_MDATA10 B_MDATA13 B_MDATA2 B_MDATA7 B_MDATA0 B_MDATA5 B_MDATA12 B_MDATA11 B_MDATA3 B_MDATA4 B_MDATA9 B_MDATA14 B_MDATA6 B_MDATA1 A_MDATA11 A_MDATA8 A_MDATA3 A_MDATA4 A_MDATA13 A_MDATA10 A_MDATA12 A_MDATA6 A_MDATA1 A_MDATA7 A_MDATA0 A_MDATA14 A_MDATA9 A_MDATA2 A_MDATA5 A_MDATA15 A_MWEZ A_MCASZ A_MRASZ A_MBADR1 A_MBADR0 A_MBADR2 B_MADR5 B_MADR3 B_MADR7 B_MADR12 B_MADR9 B_MADR6 B_MADR8 B_MADR11 B_MADR2 B_MADR4 B_MADR1 B_MADR10 B_MADR0 AVSS_PGA A_MDATA9 A_MDATA11 A_MDATA12 A_MDATA14 A_MDATA3 A_MDATA1 A_MDATA4 A_MDATA6 +1.8V_DDR2 1 VCC1.2V 1 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 VDDP 33V_Normal VDDP +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 DVDD +2.5V_PGA +2.5V_MAINCHIP VDDC VDDP 3.3Vstb +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +1.8V_DDR2 +2.5V_MAINCHIP 2.5V_Normal +2.5V_PGA VDDC VCC1.2V DVDD 3.3Vstb Title Size Document Number Rev Date: Sheet of MST6I78_2 1.0 MST6I78 Custom 3 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6I78_2 1.0 MST6I78 Custom 3 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6I78_2 1.0 MST6I78 Custom 3 11 Tuesday, September 07, 2010 Close to DRAM Close to DRAM W9751G6IB-25 W9751G6IB-25 230mA(DDR2/PCS) L64 FB/1608 L64 FB/1608 C523 0.1u C523 0.1u C119 0.1uF C119 0.1uF C531 0.1u C531 0.1u C511 0.1u C511 0.1u R232 56 R232 56 R692 56 R692 56 L11 FB/1608 L11 FB/1608 R227 56 R227 56 4 3 2 1 5 6 7 8 RP39 56RX4 4 3 2 1 5 6 7 8 RP39 56RX4 C40 0.1uF C40 0.1uF R221 1k_1% R221 1k_1% C462 1uF C462 1uF C512 0.1u C512 0.1u C190 10uF C190 10uF C126 0.1uF C126 0.1uF 4 3 2 1 5 6 7 8 RP42 56RX4 4 3 2 1 5 6 7 8 RP42 56RX4 C86 0.1uF C86 0.1uF C464 0.1uF C464 0.1uF 4 3 2 1 5 6 7 8 RP52 56RX4 4 3 2 1 5 6 7 8 RP52 56RX4 4 3 2 1 5 6 7 8 RP41 56RX4 4 3 2 1 5 6 7 8 RP41 56RX4 R649 56 R649 56 R228 56 R228 56 C513 0.1u C513 0.1u 4 3 2 1 5 6 7 8 RP40 56 4 3 2 1 5 6 7 8 RP40 56 C171 0.1uF C171 0.1uF R233 56 R233 56 C470 10uF C470 10uF C65 0.1uF C65 0.1uF C525 0.1u C525 0.1u R192 56 R192 56 C515 0.1u C515 0.1u 4 3 2 1 5 6 7 8 RP38 56RX4 4 3 2 1 5 6 7 8 RP38 56RX4 Vdd A1 NC A2 Vss A3 DQ14 B1 VssQ B2 UDM B3 A4 N8 A6 N7 Vdd M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 Vdd J9 CLK J8 VssDL J7 DQ5 H9 VssQ H8 DQ2 H7 VddQ G9 DQ0 G8 VddQ G7 DQ7 F9 VssQ F8 LDQS F7 VddQ E9 LDQS# E8 VssQ E7 DQ13 D9 VssQ D8 DQ10 D7 VddQ C9 DQ8 C8 VddQ C7 A7 P2 A9 P3 Vdd R1 A12 R2 RFU R3 VssQ A7 UDQS# A8 VddQ A9 UDQS B7 VssQ B8 DQ15 B9 A10 M2 A1 M3 Vss N1 A3 N2 A5 N3 VddQ C1 DQ9 C2 VddQ C3 DQ12 D1 VssQ D2 DQ11 D3 Vdd E1 NC E2 Vss E3 DQ6 F1 VssQ F2 LDM F3 VddQ G1 DQ1 G2 VddQ G3 DQ4 H1 VssQ H2 DQ3 H3 VddL J1 Vref J2 Vss J3 CKE K2 WE# K3 RFU L1 BA0 L2 BA1 L3 RFU R7 NC R8 Vss P9 A8 P8 A11 P7 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss N17 DDR2 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss N17 DDR2 C473 0.1uF C473 0.1uF R237 56 R237 56 R650 56 R650 56 C505 10nF C505 10nF C158 0.1uF C158 0.1uF C532 0.1u C532 0.1u 4 3 2 1 5 6 7 8 RP36 56RX4 4 3 2 1 5 6 7 8 RP36 56RX4 L13 FB/1608 L13 FB/1608 C516 0.1u C516 0.1u C195 10uF C195 10uF C87 2.2uF C87 2.2uF R400 1k_1% R400 1k_1% C161 0.1uF C161 0.1uF 4 3 2 1 5 6 7 8 RP45 56RX4 4 3 2 1 5 6 7 8 RP45 56RX4 C526 0.1u C526 0.1u 4 3 2 1 5 6 7 8 RP35 56RX4 4 3 2 1 5 6 7 8 RP35 56RX4 C53 10uF C53 10uF C48 10uF C48 10uF C517 0.1u C517 0.1u Vdd A1 NC A2 Vss A3 DQ14 B1 VssQ B2 UDM B3 A4 N8 A6 N7 Vdd M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 Vdd J9 CLK J8 VssDL J7 DQ5 H9 VssQ H8 DQ2 H7 VddQ G9 DQ0 G8 VddQ G7 DQ7 F9 VssQ F8 LDQS F7 VddQ E9 LDQS# E8 VssQ E7 DQ13 D9 VssQ D8 DQ10 D7 VddQ C9 DQ8 C8 VddQ C7 A7 P2 A9 P3 Vdd R1 A12 R2 RFU R3 VssQ A7 UDQS# A8 VddQ A9 UDQS B7 VssQ B8 DQ15 B9 A10 M2 A1 M3 Vss N1 A3 N2 A5 N3 VddQ C1 DQ9 C2 VddQ C3 DQ12 D1 VssQ D2 DQ11 D3 Vdd E1 NC E2 Vss E3 DQ6 F1 VssQ F2 LDM F3 VddQ G1 DQ1 G2 VddQ G3 DQ4 H1 VssQ H2 DQ3 H3 VddL J1 Vref J2 Vss J3 CKE K2 WE# K3 RFU L1 BA0 L2 BA1 L3 RFU R7 NC R8 Vss P9 A8 P8 A11 P7 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss N15 DDR2 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss N15 DDR2 R222 1k_1% R222 1k_1% C527 0.1u C527 0.1u R235 22 R235 22 R661 56 R661 56 C518 0.1u C518 0.1u R682 1k_1% R682 1k_1% C528 0.1u C528 0.1u C42 0.1u C42 0.1u R217 56 R217 56 4 3 2 1 5 6 7 8 RP50 56RX4 4 3 2 1 5 6 7 8 RP50 56RX4 R234 56 R234 56 R236 22 R236 22 C533 0.1u C533 0.1u R219 56 R219 56 R223 1k_1% R223 1k_1% C208 2.2uF C208 2.2uF 4 3 2 1 5 6 7 8 RP37 56RX4 4 3 2 1 5 6 7 8 RP37 56RX4 C519 0.1u C519 0.1u 4 3 2 1 5 6 7 8 RP49 56RX4 4 3 2 1 5 6 7 8 RP49 56RX4 R218 22 R218 22 C64 0.1uF C64 0.1uF C108 10uF C108 10uF 4 3 2 1 5 6 7 8 RP47 56RX4 4 3 2 1 5 6 7 8 RP47 56RX4 C520 0.1u C520 0.1u C466 0.1uF C466 0.1uF B_MADR0 F25 B_MADR1 Y24 B_MADR2 F24 B_MADR3 AB23 B_MADR4 F23 B_MADR5 AA24 B_MADR6 E24 B_MADR7 AB24 B_MADR8 E23 B_MADR9 D25 B_MADR10 AA23 B_MADR11 D24 B_MADR12 AB25 B_MCASZ G24 B_MRASZ G25 B_MWEZ W23 B_MCKE W24 B_MODT H24 B_MBADR1 W25 B_MBADR0 Y23 B_MDQL0 K23 B_MDQL1 U24 B_MDQL2 J24 B_MDQL3 V23 B_MDQL4 V24 B_MDQL5 J25 B_MDQL6 U25 B_MDQL7 K24 B_MDQU0 L25 B_MDQU1 T24 B_MDQU2 L24 B_MDQU3 U23 B_MDQU4 T25 B_MDQU5 L23 B_MDQU6 R25 B_MDQU7 M24 B_MDQMU R24 B_MDQML P25 B_MDQSL P24 B_MDQSLZ N25 B_MDQSUZ N24 B_MDQSU M25 B_MCLKZ H25 B_MCLK J23 A_MADR0 C9 A_MADR1 B22 A_MADR2 B8 A_MADR3 A23 A_MADR4 A8 A_MADR5 B23 A_MADR6 C8 A_MADR7 A24 A_MADR8 A7 A_MADR9 B24 A_MADR10 C23 A_MADR11 B7 A_MADR12 C24 A_MCASZ B9 A_MRASZ C10 A_MWEZ A20 A_MCKE C21 A_MODT B10 A_MBADR1 A21 A_MBADR0 B21 A_MDQL0 A12 A_MDQL1 B19 A_MDQL2 B12 A_MDQL3 C20 A_MDQL4 B20 A_MDQL5 A11 A_MDQL6 C19 A_MDQL7 C13 A_MDQU0 C14 A_MDQU1 C18 A_MDQU2 B13 A_MDQU3 B18 A_MDQU4 A18 A_MDQU5 A13 A_MDQU6 A17 A_MDQU7 B14 A_MDQMU B17 A_MDQML A16 A_MDQSL B16 A_MDQSLZ A15 A_MDQSU C15 A_MDQSUZ B15 A_MCLKZ A10 A_MCLK B11 B_MBADR2 Y25 A_MBADR2 C22 MVREF D22 A_MADR13 B25 A_MRESETZ A25 B_MRESETZ D23 B_MADR13 C25 DDR2 U9A MST6I78ZX DDR2 U9A MST6I78ZX 4 3 2 1 5 6 7 8 RP43 56RX4 4 3 2 1 5 6 7 8 RP43 56RX4 R190 22 R190 22 C501 10nF C501 10nF R230 56 R230 56 4 3 2 1 5 6 7 8 RP46 56RX4 4 3 2 1 5 6 7 8 RP46 56RX4 C52 0.1uF C52 0.1uF R229 56 R229 56 C506 10nF C506 10nF C521 0.1u C521 0.1u C1 2.2uF C1 2.2uF AVDD_AU_3.3V J15 AVDD_ADC_3.3V L9 VDDP_3.3V F18 VDDP_3.3V G17 GND AC2 GND AB3 GND AA4 GND AA5 GND R7 GND U7 GND V7 GND W7 GND Y7 GND K11 GND M11 GND N11 GND R11 GND T11 GND V11 AVDD_MEMPLL_LPLL_3.3V E18 AVDD_DDR_1.8V F21 AVDD_DDR_1.8V F22 AVDD_DDR_1.8V G23 AVDD_DDR_1.8V G22 GND H12 GND J12 GND R12 GND T12 GND F12 AVDD_DDR_1.8V E21 GND M12 GND N12 GND P12 GND V12 GND D13 GND E13 GND K12 GND L12 VDDC_1.2V H19 VDDC_1.2V J17 VDDC_1.2V H18 VDDC_1.2V G20 VDDC_1.2V E20 VDDC_1.2V J16 AVDD_DDR_1.8V H22 AVDD_DDR_1.8V H23 GND U12 AVDD_DDR_1.8V E22 AVDD_DMPLL_3.3V L10 AVDD_ADC_2.5V N8 AVDD_PGA_2.5V M9 AVDD_DVI_NODIE_3.3V H11 GND F13 GND H13 GND J13 GND K13 GND L13 GND M13 GND R13 GND G14 GND H14 GND J14 AVDD_AU_2.5V P9 AVDD_REF_DEMOD_2.5V N9 AVDD_EAR_3.3V H16 AVDD_DVI_NODIE_3.3V J10 DVDD_NODIE_1.2V E12 GND T7 GND G13 GND T13 VDDC_1.2V K15 VDDC_1.2V K16 VDDC_1.2V G18 VDDC_1.2V G19 VDDC_1.2V F19 VDDC_1.2V F20 VDDC_1.2V E19 AVDD1P2_1.2V L15 DVDD_1.2V H20 GND L11 GND P11 GND U11 GND U13 GND V13 GND D14 GND E14 GND F14 GND D15 GND K14 GND L14 AVDD_MOD_2.5V P10 GND N13 GND P13 GND M14 GND N14 GND P14 GND R14 GND T14 GND U14 GND V14 GND E15 GND F15 GND G15 GND H15 GND R15 GND T15 GND U15 GND V15 GND C16 GND D16 GND E16 GND G16 GND N16 GND P16 GND N17 GND M17 GND L17 GND K17 GND D17 GND C17 GND V16 GND U16 GND T16 GND R16 AVSS_PGA M10 DVDD_1.2V H17 AVDD_ADC_2.5V P8 GND L18 GND J18 GND R17 GND P17 GND T18 GND T17 GND U17 GND P18 GND V17 GND R18 GND M18 GND N18 GND K18 GND J19 GND L19 GND K19 GND U18 GND V18 GND M19 GND K20 GND J20 GND L20 GND M20 GND M21 GND K21 GND L21 GND J21 GND L22 GND K22 GND N22 GND M22 GND J22 GND N23 GND M23 GND F16 GND P15 GND N19 GND T8 GND U8 GND V8 GND T9 GND U9 GND V9 GND T10 GND U10 AVDD_DVI_NODIE_3.3V K10 AVDD_DVI_NODIE_3.3V K9 GND Y6 GND R8 GND R9 GND R10 GND V10 GND J11 GND M15 GND N15 GND L16 GND M16 GND E17 GND F17 Stand-by Power Normal Power U9F MST6I78ZX Stand-by Power Normal Power U9F MST6I78ZX C109 0.1uF C109 0.1uF 4 3 2 1 5 6 7 8 RP44 56RX4 4 3 2 1 5 6 7 8 RP44 56RX4 4 3 2 1 5 6 7 8 RP48 56RX4 4 3 2 1 5 6 7 8 RP48 56RX4 R225 56 R225 56 R231 56 R231 56 C471 0.1uF C471 0.1uF C499 10nF C499 10nF C176 0.1uF C176 0.1uF 4 3 2 1 5 6 7 8 RP34 56RX4 4 3 2 1 5 6 7 8 RP34 56RX4 R220 1k_1% R220 1k_1% C39 0.1uF C39 0.1uF L55 FB/1608 L55 FB/1608 C522 0.1u C522 0.1u C534 0.1u C534 0.1u L10 FB/1608 L10 FB/1608 R226 56 R226 56 C510 0.1u C510 0.1u R224 56 R224 56 C85 0.1uF C85 0.1uF 5 4 3 2 1 D D C C B B A A HDMI-CEC HDMI1_CEC HDMI2_CEC HDMI3_CEC HDMI1_SCL HDMI1_SCL HDMI1_SDA HDMI1_RX1+ HDMI1_RX2- HDMI1_RX1- HDMI1_RX0+ HDMI1_RX0- HDMI1_RXC+ HDMI1_RXC- HDMI1_RX2+ HDMI1_HPDIN HDMI1_RX1+ HDMI1_RX0+ HDMI1_RXC+ HDMI1_RXC- HDMI1_RX2+ HDMI1_CEC HDMI1_RX0- HDMI1_RX1- HDMI1_SDA HDMI1_RX2- HDMI2_SCL HDMI2_SCL HDMI2_SDA HDMI2_RX1+ HDMI2_RX2- HDMI2_RX1- HDMI2_RX0+ HDMI2_RX0- HDMI2_RXC+ HDMI2_RXC- HDMI2_RX2+ HDMI2_HPDIN HDMI2_RX1+ HDMI2_RX0+ HDMI2_RXC+ HDMI2_RXC- HDMI2_RX2+ HDMI2_CEC HDMI2_RX0- HDMI2_RX1- HDMI2_SDA HDMI2_RX2- HDMI3_SCL HDMI3_SCL HDMI3_SDA HDMI3_RX1+ HDMI3_RX2- HDMI3_RX1- HDMI3_RX0+ HDMI3_RX0- HDMI3_RXC+ HDMI3_RXC- HDMI3_RX2+ HDMI3_HPDIN HDMI3_RX1+ HDMI3_RX0+ HDMI3_RXC+ HDMI3_RXC- HDMI3_RX2+ HDMI3_CEC HDMI3_RX0- HDMI3_RX1- HDMI3_SDA HDMI3_RX2- HDMI0_CEC HDMI0_SCL HDMI0_SCL HDMI0_SDA HDMI0_RX1+ HDMI0_RX2- HDMI0_RX1- HDMI0_RX0+ HDMI0_RX0- HDMI0_RXC+ HDMI0_RXC- HDMI0_RX2+ HDMI0_HPDIN HDMI0_RX1+ HDMI0_RX0+ HDMI0_RXC+ HDMI0_RXC- HDMI0_RX2+ HDMI0_CEC HDMI0_RX0- HDMI0_RX1- HDMI0_SDA HDMI0_RX2- HDMI1-5V HDMI1-5V HDMI2-5V HDMI2-5V HDMI3-5V HDMI3-5V HDMI0-5V HDMI0-5V HDMI1-RX0P 2 HDMI1-RX0N 2 HDMI1-RX1P 2 HDMI1-RX2P 2 HDMI1-RX1N 2 HDMI1-RX2N 2 HDMI1-CLKP 2 HDMI1-CLKN 2 HDMI2-RX0P 2 HDMI2-RX0N 2 HDMI2-RX1P 2 HDMI2-RX1N 2 HDMI2-RX2P 2 HDMI2-RX2N 2 HDMI2-CLKP 2 HDMI2-CLKN 2 HDMI2-SCL 2 HDMI2-SDA 2 HDMI-CEC 2 HDMI1-SCL 2 HDMI1-SDA 2 HDMI1-HPDIN 2 HDMI2-HPDIN 2 HDMI0-RX0P 2 HDMI0-RX0N 2 HDMI0-RX1P 2 HDMI0-RX1N 2 HDMI0-RX2P 2 HDMI0-RX2N 2 HDMI0-CLKP 2 HDMI0-CLKN 2 HDMI0-SCL 2 HDMI0-SDA 2 HDMI0-HPDIN 2 HDMI3-RX0P 2 HDMI3-RX0N 2 HDMI3-RX1P 2 HDMI3-RX1N 2 HDMI3-RX2P 2 HDMI3-RX2N 2 HDMI3-CLKP 2 HDMI3-CLKN 2 HDMI3-SCL 2 HDMI3-SDA 2 HDMI3-HPDIN 2 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I78 A3 4 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I78 A3 4 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I78 A3 4 11 Tuesday, September 07, 2010 To MST IC HDMI Connector HDMI Connector HDMI Connector HDMI Connector R293 10K R293 10K C243 0.1uF C243 0.1uF 1 2 D97 NC D97 NC R279 10 R279 10 R307 10 R307 10 1 2 D81 NC D81 NC 1 2 D105 NC D105 NC R304 0 R304 0 1 2 D114 NC D114 NC 1 2 D101 NC D101 NC R421 10 R421 10 R448 100K R448 100K 1 2 D78 NC D78 NC R303 1K R303 1K 1 2 D102 NC D102 NC 1 2 D79 NC D79 NC R690 NC R690 NC 1 2 D94 NC D94 NC R281 10 R281 10 1 2 D84 NC D84 NC C242 0.1uF C242 0.1uF DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 22 GND3 GND4 23 CN31 HDMI_1 CN31 HDMI_1 R422 10K R422 10K 1 2 D80 NC D80 NC 1 2 D87 NC D87 NC R242 10 R242 10 R287 10 R287 10 R498 10 R498 10 1 2 D112 NC D112 NC 1 2 3 Q43 3904 Q43 3904 R269 10K R269 10K R245 10 R245 10 R274 10 R274 10 C386 0.1uF C386 0.1uF R707 NC R707 NC R240 10 R240 10 R255 10 R255 10 1 2 D113 NC D113 NC R251 10 R251 10 R290 100 R290 100 R272 10 R272 10 R289 100 R289 100 R301 10K R301 10K R429 1K R429 1K R474 10 R474 10 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 22 GND3 GND4 23 CN29 HDMI_2 CN29 HDMI_2 1 2 D103 NC D103 NC 1 2 D106 NC D106 NC 1 2 D82 NC D82 NC R267 100K R267 100K R257 100 R257 100 R441 0 R441 0 R283 10 R283 10 R271 1K R271 1K 1 2 D95 NC D95 NC R688 NC R688 NC R475 10 R475 10 R285 10 R285 10 1 2 D108 NC D108 NC R328 10 R328 10 1 2 D83 NC D83 NC R284 10 R284 10 R264 10K R264 10K 1 2 D104 NC D104 NC 1 2 D89 NC D89 NC R294 10K R294 10K R286 10 R286 10 R278 10 R278 10 1 2 D85 NC D85 NC R282 10 R282 10 1 2 D107 NC D107 NC 1 2 D109 NC D109 NC 1 2 D88 NC D88 NC R479 100 R479 100 1 2 D91 NC D91 NC R308 100 R308 100 R280 10 R280 10 R302 1K R302 1K R249 10 R249 10 R263 1K R263 1K R273 10 R273 10 R253 10 R253 10 R292 1K R292 1K R291 100 R291 100 R297 10K R297 10K 1 2 3 Q55 3904 Q55 3904 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 CN33 HDMI_0 CN33 HDMI_0 R484 10 R484 10 1 2 3 Q44 3904 Q44 3904 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 22 GND3 GND4 23 CN30 HDMI_1 CN30 HDMI_1 R299 100K R299 100K R689 NC R689 NC 1 2 D99 NC D99 NC R298 100K R298 100K R295 1K R295 1K R259 100 R259 100 R247 10 R247 10 C244 0.1uF C244 0.1uF 1 2 D92 NC D92 NC 1 2 D98 NC D98 NC 1 2 D90 NC D90 NC R265 10K R265 10K R485 10K R485 10K 1 2 D96 NC D96 NC R339 10 R339 10 1 2 D100 NC D100 NC R437 10K R437 10K R300 10K R300 10K R275 10 R275 10 R305 0 R305 0 R486 1K R486 1K R439 100 R439 100 1 2 D86 NC D86 NC 1 2 3 Q42 3904 Q42 3904 R306 0 R306 0 1 2 D93 NC D93 NC R296 10K R296 10K R276 10 R276 10 1 2 D110 NC D110 NC R491 10 R491 10 R288 100 R288 100 5 4 3 2 1 D D C C B B A A TS0_IN_D4 UART_RX2 VGA_H_SYNC VGA_V_SYNC PB1 Y1 PR1 VGA_R/PR VGA_B/PB VGA_G/Y UART-TX UART-RX VGA-TX VGA-RX VGA-TX VGA-RX DDC_SCL_D DDC_SDA_D R VGA5V VGA_RIN+ VGA_BIN+ VGA5V B G VGA_GIN+ HD1-L HD1-R PR1 PB1 Y1 TS0_IN_D2 UART_TX2 PC_Audio_AUR0 PC_Audio_AUL0 DSMB_IR IR-in CVBS1_RCA DSMB-L DSMB-R DDC_SDA_D DDC_SCL_D AV2-V Y1 VIDEO_TYPE1 VIDEO_TYPE1 DSMB_IR DSMB-R UART_TX2 VGA_B/PB DSMB_CVBSO VGA_H_SYNC DSMB-L UART_RX2 VIDEO_TYPE2 VGA_V_SYNC VGA_G/Y DSMB_COME_IN CVBS1_RCA LINEOUTL VGA_R/PR LINEOUTR DSMB_D_LINE_ON DSMB_D_LINE_ON VIDEO_TYPE2 VIDEO_TYPE1 DSMB_COME_IN DSMB_GPO +5V 5V_VGA 5V_VGA VGA5V +5V 33V_Normal 5V_VGA 33V_Normal DSMB_HS 2 DSMB_VS 2 GPIO_IR 2 YPBPR1_GIN+ 2 YPBPR1_BIN+ 2 VGA_RIN+ 2 VGA_GIN+ 2 VGA_BIN+ 2 VGA_HSYNC 2 VGA_VSYNC 2 UART-RX 2 UART-TX 2 TS0_IN_D4 2 YPBPR1_RIN+ 2 YPBPR2_GIN+ 2 COMP1_AUR1 2 COMP1_AUL1 2 AV2-AUR3 2 AV2-AUL3 2 YPBPR2_BIN+ 2 TS0_IN_D2 2 PC_Audio_AUR0 2 PC_Audio_AUL0 2 YPBPR2_RIN+ 2 CVBS1_RCA 2 IR-in 2 AV2-V 3 DSMB_CVBSO 6 LINEOUTR 8,9 LINEOUTL 6,9 DSMB_STATUS 2 DSMB-D-LINE-ON 2 VIDEO-TYPE1 2 VIDEO-TYPE22 DSMB_GPO 3 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I78 A3 5 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I78 A3 5 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I78 A3 5 11 Tuesday, September 07, 2010 1 2 D31 NC D31 NC R391 75 R391 75 R398 75 R398 75 R157 10K R157 10K 1 2 D118 NC D118 NC R48 1K R48 1K R316 NC R316 NC R377 100R R377 100R R399 75 R399 75 R315 NC/100 R315 NC/100 1 2 D29 NC D29 NC R158 12K R158 12K 1 2 D120 NC D120 NC 1 2 D42 NC D42 NC R34 0R R34 0R R659 1K R659 1K R311 75 R311 75 R414 75 R414 75 1 2 D130 NC D130 NC 5 3 1 2 4 6 R L V CN6 RCA-AV3-H1 R L V CN6 RCA-AV3-H1 R375 100R R375 100R R319 100 R319 100 R320 4.7K R320 4.7K 1 2 D129 NC D129 NC R353 10K R353 10K R313 4.7K R313 4.7K R376 100R R376 100R R318 100 R318 100 R411 4.7K R411 4.7K R416 12K R416 12K R112 NC R112 NC R360 100 R360 100 C49 560pF C49 560pF R664 1K R664 1K 1 3 2 Q28 3906 Q28 3906 R345 12K R345 12K R378 100R R378 100R 1 2 D43 NC D43 NC C151 0.1uF C151 0.1uF R392 75 R392 75 R155 10K R155 10K R341 10K R341 10K R369 100 R369 100 C261 560pF C261 560pF 1 2 D32 NC D32 NC R346 10K R346 10K R116 4.7K R116 4.7K 1 2 D137 NC D137 NC 1 2 D119 NC D119 NC R393 75 R393 75 R355 NC R355 NC 2 1 4 3 HD_R HD_L T10 RCA-238H HD_R HD_L T10 RCA-238H 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 16 17 CN19 VGA CN19 VGA R312 4.7K R312 4.7K R117 100 R117 100 C81 560pF C81 560pF R343 10K R343 10K 1 2 D26 NC D26 NC D37 BAV70 D37 BAV70 C265 560pF C265 560pF 1 2 D136 NC D136 NC R348 10K R348 10K 1 2 D126 NC D126 NC NC 1 NC 2 NC 3 GND 4 SDA 5 SCL 6 VCLK 7 VCC 8 U20 NC/24C02 U20 NC/24C02 1 2 D33 NC D33 NC R415 12K R415 12K R310 75 R310 75 C89 560pF C89 560pF R516 10K R516 10K 1 2 D127 NC D127 NC 1 2 D117 NC D117 NC R373 100R R373 100R R114 100 R114 100 1 2 D27 NC D27 NC R317 NC R317 NC R517 10K R517 10K R323 75 R323 75 R350 12K R350 12K R374 100R R374 100R 1 1 2 2 3 3 4 4 5 5 6 6 7 7 CN20 VGA-R/L CN20 VGA-R/L 1 2 D128 NC D128 NC C245 0.1uF C245 0.1uF 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 27 27 29 29 28 28 30 30 CN26 DSMBCON-13*2 CN26 DSMBCON-13*2 R410 4.7K R410 4.7K 1 2 D30 NC D30 NC R712 10K R712 10K R397 75 R397 75 C260 560pF C260 560pF 1 2 3 V14 3904 V14 3904 R321 4.7K R321 4.7K R156 12K R156 12K 1 2 3 Q26 3904 Q26 3904 R314 NC/100 R314 NC/100 5 4 3 2 1 D D C C B B A A AV1-L AV1-V AV1-R AVOUT-V DSMB_CVBSO AV1-V AV1-R AV1-L AVOUT-V LINEOUTR AVOUT-V LINEOUTL AV2-V AV2-V 5V_TUNER 5V_out 5V_out SC_CVBS_OUT 2 AV1-AUR4 2 AV1-AUL4 2 CVBS0_RCA 2 DSMB_CVBSO 10 LINEOUTR 5,9 LINEOUTL 5,9 LINEOUTL 5,9 CVBS4_RCA 2 AV2-V 2 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I78 A4 6 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I78 A4 6 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I78 A4 6 11 Tuesday, September 07, 2010 SIDE AV INPUT SIDE VIDEO BACK VIDEO OUTPUT + CA90 100uF/16V + CA90 100uF/16V R370 12K R370 12K R75 75R R75 75R 1 2 D138 NC D138 NC R79 100 R79 100 R371 10K R371 10K + CA91 100uF/16V + CA91 100uF/16V DD35 NC DD35 NC R125 0R R125 0R 2 5 6 1 3 4 R L V T14 RCA3X1 R L V T14 RCA3X1 R372 10K R372 10K R82 4.7K R82 4.7K R329 10K R329 10K R118 NC/0R R118 NC/0R R511 NC/75 R511 NC/75 R266 0R/10R R266 0R/10R R128 6.8K R128 6.8K 1 1 2 2 3 3 4 4 5 5 6 6 7 7 CN12 AV_OUT CN12 AV_OUT C84 2.2uF C84 2.2uF 1 2 3 Q25 3904 Q25 3904 1 2 3 Q24 3904 Q24 3904 R254 75R R254 75R R358 12K R358 12K C83 100uF/16V C83 100uF/16V R73 75R R73 75R 1 2 D140 NC D140 NC 1 2 3 Q23 3904 Q23 3904 DD36 NC DD36 NC R322 1K R322 1K C262 560pF C262 560pF R340 15K R340 15K 1 2 D141 NC D141 NC R119 0R R119 0R R83 NC R83 NC R74 75R R74 75R R77 390R R77 390R R354 10K R354 10K C263 560pF C263 560pF R357 75 R357 75 1 3 2 Q37 3906 Q37 3906 R78 75 R78 75 R89 1K R89 1K R356 15K R356 15K R123 NC/0R R123 NC/0R 5 4 3 2 1 D D C C B B A A VIFM VIFP SDA_TV SCL_TV SDA RF_AGC I2C_TSDA I2C_TSCL T_I2C_TSDA T_I2C_TSCL QH_IF_AGC DMBT_IFAGC SDA_TV SCL_TV SDA SCL TUNER_RF_AGC IF_TV QH_IF_AGC TUNER_RF_AGC SCL I2C_TSCL T_B1 I2C_TSDA IF_TV SIFM SIFP T_B1 T_I2C_TSCL T_I2C_TSDA QH_IF_AGC ANT_POWE IF_TV TUNER_RF_AGC ANT_POWE TUNER_SDA TUNER_SCL +12V VIF_12V 5V_TUNER 5V_TUNER +3.3V_DEMOD 5V_TUNER 5V_TUNER 5V_TUNER 5V_TUNER +5V +12V 5V_TUNER 5V_TUNER 5V_TUNER +3.3V_DEMOD +3.3V_DEMOD VIFP 2 VIFM 2 DMBT_IFAGC RFAGC_SW RF_AGC TUNER_SDA TUNER_SCL I2C_TSDA 2 I2C_TSCL 2 SIFM 2 SIFP 2 QH_IF_OUT+ QH_IF_OUT- Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I78 Custom 7 11 Thursday, October 28, 2010 Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I78 Custom 7 11 Thursday, October 28, 2010 Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I78 Custom 7 11 Thursday, October 28, 2010 C332 10nF C332 10nF C440 10p C440 10p 2 ING 4 OUT1 GND 3 5 OUT2 1 IN SAW U28 N9455 SAW U28 N9455 Q118 MMBT3904 Q118 MMBT3904 AGC 1 NC1 2 BT 3 SDA 4 SCL 5 +5V 6 IFout 7 GND3 8 GND2 9 GND1 11 GND4 10 T2 NC/HFT-98H-115HR T2 NC/HFT-98H-115HR C328 0.1uF C328 0.1uF C329 0.1uF C329 0.1uF C271 2.2uF C271 2.2uF C434 1NF C434 1NF R525 NC/75 R525 NC/75 R645 2.7K R645 2.7K L30 10uH L30 10uH R616 150R/0603 R616 150R/0603 R663 NC/10K R663 NC/10K R528 0 R528 0 R499 22R R499 22R C435 NC/100uF/16V C435 NC/100uF/16V 1 3 2 Q117 MMBT3906 Q117 MMBT3906 R618 680 R618 680 C389 10nF C389 10nF R520 0 R520 0 L54 NC/FB/1608 L54 NC/FB/1608 R646 22R R646 22R L28 0.82uH L28 0.82uH R521 1K R521 1K R647 10K R647 10K L43 NC/2.2uH L43 NC/2.2uH C338 0.1uF C338 0.1uF R413 NC/10R/2W R413 NC/10R/2W R515 0 R515 0 ING 2 OUT1 4 GND 3 OUT2 5 IN 1 SAW U29 N6274 SAW U29 N6274 L42 FB L42 FB R648 2.7K R648 2.7K R620 39 R620 39 C436 1NF C436 1NF R7 10K R7 10K C437 22p C437 22p C336 NC/22pF C336 NC/22pF C288 0.1uF C288 0.1uF SDA 8 BB 4 SCL 9 MB 6 GND 7 IF+ 12 ANT POWER 3 AS 10 4M 11 RF AGC 5 NC 2 NC 1 GND 18 GND 19 GND 20 GND 21 IF- 13 IF-AGC 14 IF OUT 15 NC 16 NC 17 U77 VA1E1CD2406 U77 VA1E1CD2406 GND 2 VOUT 3 VIN 1 GND 4 U23 NC/LM7805 U23 NC/LM7805 C331 10nF C331 10nF R625 100R R625 100R R440 10K R440 10K R6 10K R6 10K R667 NC/10K R667 NC/10K + CA6 NC/100uF/16V + CA6 NC/100uF/16V R706 330 R706 330 3 1 2 Q35 2SC2216 Q35 2SC2216 R523 56 R523 56 C438 22p C438 22p R656 0R R656 0R R721 NC/0R R721 NC/0R + CA8 470uF/16V + CA8 470uF/16V C341 22pF C341 22pF C339 10nF C339 10nF C391 NC/0.1uf C391 NC/0.1uf C333 10nF C333 10nF R627 100R R627 100R C441 1NF C441 1NF R526 12/0603 R526 12/0603 C337 NC/22pF C337 NC/22pF C433 100uF/16V C433 100uF/16V R524 0 R524 0 C327 0.1uF C327 0.1uF R657 NC/0R R657 NC/0R R384 6.8K R384 6.8K C439 10p C439 10p R513 100 R513 100 R658 1K R658 1K 5 4 3 2 1 D D C C B B A A XTAL1 LAN-PHY_MDIO XTAL2 LAN-PHY_MDC LAN-PHY_TXD1 LAN-PHY_TXEN PHYAD0/LED0 LAN-PHY_TXD0 PHY-RXD0 XTAL2 COL/SNI PHY-RXD1 EMAC-RXD0 EMAC-RXD1 LAN-PHY_MDC LAN-PHY_MDIO LAN-PHY_TXD1 LAN-PHY_TXEN LAN-PHY_TXD0 XTAL1 EMAC-TXCLK PHY-TXCLK PHYAD1/LED1 PHYAD0/LED0 PHYAD1/LED1 COL/SNI RXER/FXEN PHY_CRSDV RXDV PHY_AVDD33 PHY_VDD33 RXER/FXEN PHYAD1/LED1 PHYRSTB PHYAD0/LED0 RXD2/INTB RXD3 PHY_CRSDV RXD3 RXD2/INTB PHY-TXCLK PHY_CRSDV EMAC-RXDV RXDV PHYRSTB PHY_AVDD33 PHY_VDD33 PHY_AVDD33 PHY_VDD33 33V_Normal PHY_VDD33 PHY_VDD33 PHY_AVDD33 PHY_VDD33 PHY_VDD33 PHY_VDD33 PHY_VDD33 LAN-PHY_MDC 2 LAN-PHY_MDIO 2 LAN-PHY_TXD1 2 LAN-PHY_TXD0 2 LAN-PHY_TXEN 2 EMAC-TXCLK 2 EMAC-RXD1 2 EMAC-RXD0 2 EMAC-RXDV 2 RST_PHY 2 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I78 A3 8 11 Thursday, November 04, 2010 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I78 A3 8 11 Thursday, November 04, 2010 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I78 A3 8 11 Thursday, November 04, 2010 RTL8201E use 25M crystal CRYSTAL as close as to chip RTL8201E: R541(4.7K) DISABLE RPTR R533(4.7K) MII/RMII R538(4.7K) UTPB/FXEN R531,R530 CONFIG PHY_ADDRESS RTL8201E: R586 (4.7K): RMII Mode R543 (4.7K): MII Mode R443 C348 NC FOR RTL8201F TD+ 1 TCT 2 TD- 3 NC1 4 NC2 5 RD+ 6 RCT 7 RD- 8 RX- 9 TCM- 10 RX+ 11 NC3 12 NC4 13 TX- 14 TCM 15 TX+ 16 U8 HST-0041SAR U8 HST-0041SAR C304 1nF/2KV C304 1nF/2KV R451 75 R451 75 R450 0/1206 R450 0/1206 R446 22 R446 22 R533 4.7K R533 4.7K C306 27pF C306 27pF R455 75 R455 75 R454 0/1206 R454 0/1206 R530 4.7K R530 4.7K C313 0.1uF C313 0.1uF R453 75 R453 75 R612 NC/4.7K R612 NC/4.7K R443 5.1K/NC R443 5.1K/NC C346 0.1uF C346 0.1uF 1 2 LED3 NC/LED/Green/0603 LED3 NC/LED/Green/0603 C348 0.1uF/NC C348 0.1uF/NC R538 4.7K R538 4.7K R464 510 R464 510 R442 1.5K R442 1.5K 1 2 LED2 NC/LED/Green/0603 LED2 NC/LED/Green/0603 R472 10K R472 10K R444 100R/0R R444 100R/0R C350 1nF C350 1nF R463 510 R463 510 R629 0 R629 0 1 2 3 Q19 3904 Q19 3904 C302 10nF C302 10nF C330 0.1uF C330 0.1uF R470 10K R470 10K C307 27pF C307 27pF C334 0.1uF C334 0.1uF R691 75 R691 75 MDC 22 MDIO 23 TXD0 16 TXD1 17 TXD2 18 TXD3 19 TX_EN 20 TXC 15 RXDV 8 RXD0 9 RXD1 10 RXD2 11 RXD3 12 RXC 13 CKXTAL1 31 CKXTAL2 32 LED1_AD1 25 AVDD33 7 CRS/RPTR 26 COL/SNI 27 PAD 33 RXER/FXEN 28 MDI0+ 3 MDI0- 4 MDI1+ 5 MDI1- 6 PHYRSTB 21 RSET 1 POWER12A 2 AVDD33 30 DVDD33 14 LED0_AD0 24 POWER12D 29 U16 RTL8201E U16 RTL8201E R543 NC/4.7K R543 NC/4.7K 3 Y3 25MHz/DIP Y3 25MHz/DIP C300 1nF/2KV C300 1nF/2KV R447 22 R447 22 R586 4.7K R586 4.7K C301 NC/10pF C301 NC/10pF R617 NC/4.7K R617 NC/4.7K C349 1nF C349 1nF R531 4.7K R531 4.7K C335 0.1uF C335 0.1uF TX+ 3 TX- 6 RX+ 1 CMT1 4 CMT2 5 RX- 2 CMT3 7 CMT4 8 GND1 9 GND2 10 NC1 11 NC2 12 DATALED_N 16 DATALED_P 15 LINKLED_P 13 LINKLED_N 14 1 8 P9 RJ45-LED 1 8 P9 RJ45-LED R445 22 R445 22 C340 0.1uF C340 0.1uF R541 4.7K R541 4.7K C303 10nF C303 10nF R512 2.49K/1% R512 2.49K/1% R532 4.7K R532 4.7K 5 4 3 2 1 D D C C B B A A PWD_MT HP_MUTE_AMP AMP-MUTE AMP-Rout+ OP_VCC1 OUT_LIN OUT_LIN OUT_LIN OUT_LIN OUT_RIN OP_VCC1 OP_VCC1 AMP-Lout+ AMP-Lout- AMP-Rout- HP_MUTE_AMP AMP-Lout- AMP-Rout- AMP-Lout+ AMP-Rout+ I2S_SD0 I2S_LRCLK RST_AMP I2S_MCLK I2S_SCLK 33V_Normal 6VBuf1 6VBuf1 +12V 5Vstb +5V +12V +12V_amp 33V_Normal +12V 33V_Normal 33V_Normal LINEOUTL 5,6 SC1-R 2 SC1-L 2 LINEOUTR 5,6 AMP-MUTE 2 RST_AMP 2 I2S_MCLK 2 I2S_SCLK 2 I2S_LRCLK 2 I2S_SD0 2 I2C-SCL 2,5,11 I2C-SDA 2,5,11 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I78 A2 9 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I78 A2 9 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I78 A2 9 11 Tuesday, September 07, 2010 0: Normal 1:Mute MUTE Circuit EN=HIGH: OPERATING EN=LOW: MUTE Near MST.IC Ground in the middle of the L/R CA19 100uF/16V CA19 100uF/16V C274 47nF C274 47nF R506 NC R506 NC R432 1K R432 1K C315 10uF C315 10uF R362 22 R362 22 C222 0.1uF C222 0.1uF C395 0.1uF C395 0.1uF C279 0.1uF C279 0.1uF R507 12K R507 12K C267 100pF C267 100pF C252 4.7uF C252 4.7uF 1 2 3 4 CN27 Speaker CN27 Speaker C286 2.2uF C286 2.2uF C253 4.7uF/2.2uF/16V C253 4.7uF/2.2uF/16V C320 0.1uF/50V C320 0.1uF/50V CA46 100uF/16V CA46 100uF/16V R503 100 R503 100 R488 100 R488 100 C284 0.1uF/50V C284 0.1uF/50V R508 10K R508 10K C275 4700pF C275 4700pF R335 10 R335 10 R309 47K R309 47K R424 NC/3R3 R424 NC/3R3 R332 10K R332 10K R493 1M R493 1M R497 33k R497 33k R476 100 R476 100 C325 NC C325 NC R365 470 R365 470 C289 0.1uF/50V C289 0.1uF/50V R482 10K R482 10K R492 1K R492 1K 5 6 7 8 4 - + U56B RC4558 - + U56B RC4558 R427 NC/3R3 R427 NC/3R3 C254 47nF C254 47nF C379 NC C379 NC C295 220nF/25V C295 220nF/25V R483 47K R483 47K C270 10uF C270 10uF C276 0.1uF/50V C276 0.1uF/50V R478 100 R478 100 C317 NC/10nF C317 NC/10nF R494 22K R494 22K OUT_B 46 PGND_AB 47 PGND_AB 48 OUT_A 1 PVCC_A 2 PVCC_A 3 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 AVDD 13 FAULT 14 MCLK 15 OSC_RES 16 DVSSO 17 VR_DIG 18 PDN 19 LRCLK 20 SCLK 21 SDIN 22 SDA 23 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 PVCC_D 40 PVCC_D 41 PGND_CD 37 PGND_CD 38 OUT_D 36 OUT_C 39 PVCC_C 45 BST_C 42 VCLAMP_CD 32 BST_D 33 VREG 31 AGND 30 AVCC 34 BST_A 4 VCLAMP_AB 5 BST_B 43 PVCC_B 44 EPAD 49 PVCC 35 GND 29 OC_ADJ 7 NC 8 SSTIMER 6 U38 TAS5707 U38 TAS5707 C257 220nF/25V C257 220nF/25V C318 2.2uF C318 2.2uF C324 470nF/50V C324 470nF/50V R717 18K R717 18K C280 0.1uF/50V C280 0.1uF/50V C321 4700pF C321 4700pF R382 22 R382 22 C296 0.1uF/50V C296 0.1uF/50V 1 2 L37 22uH L37 22uH C326 0.01uF C326 0.01uF L32 FB L32 FB R344 10K R344 10K C266 NC/2200pF C266 NC/2200pF CA39 100uF/16V CA39 100uF/16V C223 0.1uF C223 0.1uF 1 2 L34 22uH L34 22uH C258 2.2uF C258 2.2uF 1 3 2 E B C SOT 23 Q47 3904 E B C SOT 23 Q47 3904 R381 22K1 R381 22K1 3 2 1 8 4 - + U56A RC4558 - + U56A RC4558 R500 0 R500 0 CA41 100uF/16V CA41 100uF/16V R385 10K R385 10K 1 2 L35 22uH L35 22uH 1 2 D146 ESD D146 ESD C322 220nF/25V C322 220nF/25V R334 10K R334 10K C407 NC C407 NC C297 0.1uF/50V C297 0.1uF/50V R70 4.7K R70 4.7K C319 10uF C319 10uF C290 2.2uF C290 2.2uF CA40 100uF/16V CA40 100uF/16V 1 2 L36 22uH L36 22uH R69 4.7K R69 4.7K 3 1 2 D18 BAV99 D18 BAV99 R501 33k R501 33k R496 22 R496 22 R423 1K R423 1K C281 4.7uF/2.2uF/16V C281 4.7uF/2.2uF/16V R419 NC/3R3 R419 NC/3R3 R349 10K R349 10K R457 200R R457 200R C229 0.1uF/50V C229 0.1uF/50V C293 100pF C293 100pF C278 10uF C278 10uF R420 NC/3R3 R420 NC/3R3 R487 2.2M R487 2.2M C412 NC C412 NC R480 NC R480 NC C305 470nF/50V C305 470nF/50V C394 NC/2.2uF C394 NC/2.2uF R458 10 R458 10 R504 22 R504 22 C246 0.1uF/50V C246 0.1uF/50V C165 4.7uF/2.2uF/16V C165 4.7uF/2.2uF/16V C294 NC/10nF C294 NC/10nF R473 470 R473 470 1 3 2 E B C SOT 23 Q33 3904 E B C SOT 23 Q33 3904 C291 NC/10nF C291 NC/10nF R481 10K R481 10K R489 100 R489 100 R477 22 R477 22 C323 0.1uF/50V C323 0.1uF/50V C398 10uF C398 10uF 1 2 D149 ESD D149 ESD C396 0.1uF C396 0.1uF C247 0.1uF/50V C247 0.1uF/50V R505 NC R505 NC 1 3 2 E B C SOT 23 Q51 3906 E B C SOT 23 Q51 3906 R490 22 R490 22 C248 0.1uF/50V C248 0.1uF/50V R435 47K R435 47K C316 NC/10nF C316 NC/10nF C283 220nF/25V C283 220nF/25V 5 4 3 2 1 D D C C B B A A +5V Ursa_VCC1.8V Ursa_VCC1.2V Ursa_VDDC Ursa_VCC1.8V Ursa_AVDD_DDR Uras_AVDD_LVDS Ursa_AVDD_MEMPLL Ursa_AVDD Ursa_VCC3.3V Ursa_AVDD_LPLL Ursa_VDDP Ursa_VCC3.3V Ursa_AVDD_MPLL Ursa_VCC3.3V +3.3V_Normal +12V Ursa_VCC1.2V 33V_Normal Ursa_AVDD_LVDS Title Size Document Number Rev Date: Sheet of MST6M20S_Power 1.0 6M48RXS B 10 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S_Power 1.0 6M48RXS B 10 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S_Power 1.0 6M48RXS B 10 11 Tuesday, September 07, 2010 250mA 1040mA 200mA 1040mA Vout=Vrefx(1+(R2/R1))+IadjxR2 =1.25x(1+(1k/2.4k))+55uAx1k=1.82V Ursa DDR2 +1.8V POWER C201 0.1uF C201 0.1uF C215 10uF C215 10uF + CA17 470uF/16V + CA17 470uF/16V C228 0.1uF C228 0.1uF L22 FB/2A L22 FB/2A C230 0.1uF C230 0.1uF C206 0.1uF C206 0.1uF R542 2.2R/2W R542 2.2R/2W R91 NC/1.2K/1% R91 NC/1.2K/1% C216 0.1uF C216 0.1uF C221 0.1uF C221 0.1uF C237 NC/0.1uF C237 NC/0.1uF C360 0.1uF C360 0.1uF C357 0.1uF C357 0.1uF C356 0.1uF C356 0.1uF D52 NC/1N5822 D52 NC/1N5822 C217 0.1uF C217 0.1uF L23 FB/2A L23 FB/2A C23 0.1uF C23 0.1uF C207 0.1uF C207 0.1uF C238 NC/1nF C238 NC/1nF 1 2 L2 22uH L2 22uH L12 FB/2A L12 FB/2A R406 2.4K/1% R406 2.4K/1% L17 FB/2A L17 FB/2A C30 0.1uF C30 0.1uF R76 NC/100K R76 NC/100K + CA14 100uF/16V + CA14 100uF/16V R428 1.1K/1% R428 1.1K/1% C209 0.1uF C209 0.1uF C224 2.2uF C224 2.2uF C218 2.2uF C218 2.2uF C197 0.1uF C197 0.1uF C241 0.1uF C241 0.1uF C210 0.1uF C210 0.1uF VIN 3 GND 1 VOUT 2 Vout 4 U31 AMS1117-ADJ U31 AMS1117-ADJ C44 0.1uF C44 0.1uF C198 0.1uF C198 0.1uF EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 U10 NC/MP1482 U10 NC/MP1482 L27 FB L27 FB C211 0.1uF C211 0.1uF C199 0.1uF C199 0.1uF C225 10uF C225 10uF C239 NC/0.1uF C239 NC/0.1uF C387 0.1uF C387 0.1uF C29 0.1uF C29 0.1uF C359 2.2uF C359 2.2uF C400 2.2uF C400 2.2uF C226 0.1uF C226 0.1uF C362 2.2uF C362 2.2uF R84 NC/10K R84 NC/10K C212 0.1uF C212 0.1uF C219 0.1uF C219 0.1uF C41 0.1uF C41 0.1uF R86 NC/2.67K/1% R86 NC/2.67K/1% C213 0.1uF C213 0.1uF C227 2.2uF C227 2.2uF C364 0.1uF C364 0.1uF C200 0.1uF C200 0.1uF C240 NC/10nF C240 NC/10nF C214 0.1uF C214 0.1uF + CA5 100uF/16V + CA5 100uF/16V C220 0.1uF C220 0.1uF 5 4 3 2 1 D D C C B B A A Ursa_RXO0+ Ursa_RXE4+ Ursa_RXE1+ Ursa_RXO2- Ursa_RXE4- Ursa_RXO4- Ursa_RXO1- AI Ursa_RXOC+ Ursa_RXEC+ Ursa_RXE1- Ursa_RXO1+ Ursa_RXE3- Ursa_RXOC- Ursa_RXE2+ LVDSSEL 3D_SYNC_OUT Ursa_RXEC- AI Ursa_RXO3+ Ursa_RXO4+ Ursa_RXE3+ Ursa_RXO2+ Ursa_RXO3- Ursa_RXE0- Ursa_RXO0- Ursa_RXE0+ Ursa_RXE2- G4_RXO4+ Ursa_RXO4+ G5_RXO4- Ursa_RXO4- G6_RXO3+ Ursa_RXO3+ G7_RXO3- Ursa_RXO3- R2_RXO2+ Ursa_RXO2+ R0_RXOC+ Ursa_RXOC+ R1_RXOC- Ursa_RXOC- R3_RXO2- Ursa_RXO2- R7_RXO0- Ursa_RXO0- R4_RXO1+ Ursa_RXO1+ R5_RXO1- Ursa_RXO1- R6_RXO0+ Ursa_RXO0+ B2_RXE3+ Ursa_RXE3+ B3_RXE3- Ursa_RXE3- B0_RXE4+ Ursa_RXE4+ B1_RXE4- Ursa_RXE4- B4_RXEC+ Ursa_RXEC+ B7_RXE2- Ursa_RXE2- B5_RXEC- Ursa_RXEC- B6_RXE2+ Ursa_RXE2+ G2_RXE0+ Ursa_RXE0+ G1_RXE1- Ursa_RXE1- G0_RXE1+ Ursa_RXE1+ G3_RXE0- Ursa_RXE0- LVDSSEL AI VCC-Panel VCC-Panel 33V_Normal I2C-SCL 2,9 BRT_CNTL_OUT 1 BRT_CNTL_IN 1 I2C-SDA 2,9 G4_RXO4+ 2 G5_RXO4- 2 G6_RXO3+ 2 G7_RXO3- 2 R0_RXOC+ 2 R1_RXOC- 2 R2_RXO2+ 2 R3_RXO2- 2 R5_RXO1- 2 R6_RXO0+ 2 R7_RXO0- 2 R4_RXO1+ 2 B4_RXEC+ 2 B5_RXEC- 2 B0_RXE4+ 2 B1_RXE4- 2 B2_RXE3+ 2 B3_RXE3- 2 G3_RXE0- 2 B7_RXE2- 2 G0_RXE1+ 2 G1_RXE1- 2 G2_RXE0+ 2 B6_RXE2+ 2 panel_s1 1 panel_s2 1 AI 2,9 LVDSSEL 2,9 3D_SYNC_OUT 2 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 MST6I78 A2 11 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 MST6I78 A2 11 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 MST6I78 A2 11 11 Tuesday, September 07, 2010 LVDS OUT2 1 2 3 Q49 NC/3904 Q49 NC/3904 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 CN2 LVDS_2 CN2 LVDS_2 1 2 3 Q50 NC/3904 Q50 NC/3904 R672 NC R672 NC R670 10k R670 10k 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 CN5 LVDS_1 CN5 LVDS_1 R669 NC/10k R669 NC/10k R606 NC R606 NC + CA9 100uF/16V + CA9 100uF/16V C90 0.1uF C90 0.1uF R671 NC R671 NC R609 NC R609 NC R412 10k R412 10k R607 NC R607 NC R662 NC/10k R662 NC/10k R608 NC R608 NC 5 4 3 2 1 D D C C B B A A Ursa_ACKP Ursa_A1P Ursa_A4P Ursa_A0P Ursa_A3P Ursa_A2P Ursa_D3M Ursa_D2M Ursa_D0M Ursa_DCKM Ursa_C2M Ursa_CCKM Ursa_D1M Ursa_C1M Ursa_D4M Ursa_C4M Ursa_C0M Ursa_C3M I2CS_SDA Ursa_PWM1 I2CS_SCL Ursa_GPIO8 Ursa_D3P Ursa_D2P Ursa_D0P Ursa_DCKP Ursa_D1P Ursa_D4P Ursa_GPIO1 Ursa_CCKP Ursa_C1P LVDSSEL Ursa_C4P Ursa_C2P Ursa_C3P Ursa_B4P Ursa_B3P Ursa_B1P Ursa_BCKP Ursa_C0P Ursa_BCKM Ursa_B1M Ursa_B2M Ursa_B0P Ursa_B2P Ursa_B0M Ursa_B4M Ursa_B3M Ursa_PWM0 Ursa_SPI_DI Ursa_GPIO1 Ursa_SPI_CZ Ursa_SPI_CK Ursa_SPI_DO Ursa_XTALI Ursa_XTALO Ursa_RESET Ursa_RXE4- Ursa_RXE3+ Ursa_RXE3- Ursa_RXEC+ Ursa_RXE1- Ursa_RXE0+ Ursa_RXE0- Ursa_RXE4+ Ursa_RXO0- Ursa_RXEC- Ursa_RXE2+ Ursa_RXE2- Ursa_RXE1+ Ursa_RXO2- Ursa_RXO1+ Ursa_RXO1- Ursa_RXO0+ Ursa_RXO4- Ursa_RXO3+ Ursa_RXO3- Ursa_RXOC+ Ursa_RXOC- Ursa_RXO2+ Ursa_RXO4+ B_MCLK-1 B_MCLKZ-1 B_MDATA7-1 B_MDATA13-1 B_MDATA10-1 B_MDATA8-1 B_MDATA15-1 B_DQS1P-1 B_MDATA12-1 B_MDATA11-1 B_MDATA5-1 B_MDATA2-1 B_MDATA0-1 B_DQS0M-1 B_DQS0P-1 B_DQM0-1 B_MDATA6-1 B_MDATA9-1 B_DQM1-1 B_MDATA4-1 B_MDATA3-1 B_MDATA1-1 B_DQS1M-1 I2CS_SCL Ursa_GPIO8 B_RASZ-1 B_ODT-1 Ursa_B2P B_MADR2-1 B_MADR0-1 Ursa_BCKP Ursa_B2M B_MADR6-1 B_MADR4-1 Ursa_B4M Ursa_B4P Ursa_BCKM B_MADR11-1 Ursa_B3M Ursa_B3P B_MADR8-1 B_MADR12-1 B_MADR9-1 B_CKE-1 B_CASZ-1 B_WEZ-1 B_MADR1-1 B_MADR10-1 B_MADR5-1 B_MADR3-1 B_MADR7-1 B_BA0-1 B_BA1-1 Ursa_GPIO1 Ursa_RESET B_MDATA14-1 Ursa_PWM1 Ursa_PWM0 Ursa_XTALO Ursa_XTALI Ursa_C2P Ursa_CCKM Ursa_CCKP Ursa_C1M Ursa_C1P Ursa_C3M Ursa_C3P Ursa_C4M Ursa_C4P Ursa_C2M Ursa_D2M Ursa_D2P Ursa_D0M Ursa_D0P Ursa_D1M Ursa_D1P Ursa_D3P Ursa_D4M Ursa_D4P Ursa_DCKM Ursa_DCKP Ursa_C0M Ursa_C0P Ursa_D3M Ursa_SPI_DI Ursa_SPI_CK I2CS_SDA Ursa_SPI_DO Ursa_SPI_CZ Ursa_ACKM Ursa_A2M Ursa_ACKP Ursa_A2P Ursa_RXO1- R5_RXO1- Ursa_RXO0- R7_RXO0- Ursa_RXO0+ R6_RXO0+ Ursa_RXO1+ R4_RXO1+ Ursa_RXO3+ G6_RXO3+ Ursa_RXOC+ R0_RXOC+ Ursa_RXOC- R1_RXOC- Ursa_RXO4+ G4_RXO4+ Ursa_RXO3- G7_RXO3- Ursa_RXO2- R3_RXO2- Ursa_RXO4- G5_RXO4- Ursa_RXE1+ G0_RXE1+ Ursa_RXE1- G1_RXE1- Ursa_A4M Ursa_A4P Ursa_A3M Ursa_A3P Ursa_RXE0- G3_RXE0- Ursa_RXE0+ G2_RXE0+ CASZM1-1 B-ODT-1 RASZM1-1 WEZM1-1 MVREF M1_CLK--1 M1_CLK+-1 B-MADR0-1 MVREF M1-CKE-1 Ursa_RXE4+ B0_RXE4+ Ursa_RXEC+ B4_RXEC+ M1-BA1-1 M1-BA0-1 B-MADR3-1 B-MADR2-1 B-MADR1-1 Ursa_RXE3+ B2_RXE3+ Ursa_RXEC- B5_RXEC- B-MADR10-1 B-MADR9-1 B-MADR8-1 B-MADR7-1 B-MADR6-1 B-MADR5-1 Ursa_RXE4- B1_RXE4- Ursa_RXE3- B3_RXE3- B-MADR4-1 B-MADR12-1 B-MADR11-1 B_WEZ-1 B_CASZ-1 B-MDATA14-1 B-MDATA15-1 B-DQM1-1 B-DQM0-1 B-DQS0M-1 B-MDATA10-1 B-MDATA11-1 B-DQS1M-1 B-MDATA12-1 B-MDATA13-1 B-MDATA6-1 B-MDATA7-1 B-DQS1P-1 B-MDATA8-1 B-MDATA9-1 B-MDATA0-1 B-MDATA1-1 B-MDATA2-1 B-MDATA3-1 B-MDATA4-1 B-MDATA5-1 B_RASZ-1 M1-BA2-1 B-DQS0P-1 B_ODT-1 Ursa_RXE2- B7_RXE2- Ursa_RXE2+ B6_RXE2+ Ursa_A1M Ursa_A0P Ursa_A1P Ursa_A0M Ursa_B0M Ursa_B0P Ursa_B1M Ursa_B1P Ursa_RXO2+ R2_RXO2+ B_BA2-1 B_DQM1-1 B_MDATA1-1 B_MDATA3-1 B-MDATA6-1 B-MDATA3-1 B_MDATA0-1 B_MDATA4-1 B_MDATA6-1 B-MDATA4-1 B-MDATA1-1 B_MDATA5-1 B_MDATA2-1 B_MDATA7-1 B-MDATA10-1 B_MDATA8-1 B_MDATA15-1 B_MDATA13-1 B_MDATA10-1 B-MDATA7-1 B-MDATA0-1 B-MDATA2-1 B-MDATA13-1 B-MDATA15-1 B-MDATA8-1 B-MDATA12-1 B-MDATA14-1 B-MDATA9-1 B-MDATA11-1 B-MDATA5-1 B_MADR6-1 B_MDATA12-1 B_MDATA14-1 B_MDATA11-1 B_MDATA9-1 B_MADR2-1 B_MADR0-1 B-MADR2-1 B-MADR0-1 B-MADR4-1 B-MADR6-1 B_MADR4-1 B_MADR1-1 B_MADR10-1 B-MADR5-1 B_MADR7-1 B_MADR3-1 B_MADR5-1 B-MADR1-1 B-MADR10-1 B-MADR3-1 B-MADR7-1 M1-CKE-1 B_BA0-1 B_CKE-1 B_MADR9-1 B-MADR9-1 B_MADR12-1 B_MADR8-1 M1-BA0-1 B-MADR12-1 B-MADR8-1 B_MADR11-1 B-MADR11-1 B-DQS1M-1 B_DQS0P-1 B_DQS1M-1 B_DQS1P-1 B-DQS1P-1 B-DQS0M-1 B_DQS0M-1 B_MCLKZ-1 B_MCLK-1 B-DQS0P-1 M1_CLK+-1 M1_CLK--1 M1-BA1-1 M1-BA2-1 B-DQM0-1 B-DQM1-1 B_BA1-1 B_DQM0-1 B_BA2-1 AI AI Ursa_A1M Ursa_A4M Ursa_A2M Ursa_A0M Ursa_ACKM Ursa_A3M 3D_SYNC_OUT VCC-Panel VCC-Panel VCC-Panel Ursa_VCC3.3V Ursa_VCC3.3V Ursa_AVDD_MEMPLL Ursa_VDDC Ursa_AVDD_LVDS Ursa_VDDP Ursa_VDDP Ursa_AVDD_MPLL Ursa_AVDD_LPLL Ursa_AVDD Ursa_AVDD_DDR Ursa_VDDC DDR_1.8V Ursa_VCC1.8V DDR_1.8V DDR_1.8V DDR_1.8V Ursa_VCC3.3V Ursa_VCC3.3V Ursa_VCC3.3V BRT_CNTL_OUT 1,2 I2C-SCL 2,5,9 I2C-SDA 2,5,9 BRT_CNTL_IN 1,2 G4_RXO4+ 2 G6_RXO3+ 2 G5_RXO4- 2 G7_RXO3- 2 R1_RXOC- 2 R0_RXOC+ 2 R3_RXO2- 2 R2_RXO2+ 2 R5_RXO1- 2 R7_RXO0- 2 R6_RXO0+ 2 R4_RXO1+ 2 B5_RXEC- 2 B4_RXEC+ 2 B1_RXE4- 2 B0_RXE4+ 2 B2_RXE3+ 2 G3_RXE0- 2 B3_RXE3- 2 B7_RXE2- 2 G1_RXE1- 2 G0_RXE1+ 2 B6_RXE2+ 2 G2_RXE0+ 2 I2C-SCL 2,5,9 I2C-SDA 2,5,9 AI 2,5,9 LVDSSEL 2,5,9 3D_SYNC_OUT 2 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 6M48RXS D 11 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 6M48RXS D 11 11 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of MST6M20S 1.0 6M48RXS D 11 11 Tuesday, September 07, 2010 Debug Port LVDS OUT2 CHIP_CONF: {GPIO8, PWM1, PWM0} CHIP_CONF= 3ˇd5: boot from internal SRAM CHIP_CONF= 3ˇd6: boot from EEPROM CHIP_CONF= 3ˇd7: boot from SPI GPIO1 IS AWAYLS LOW Chip Config EDE5116AJBG-8E Close to 6M20 Close to 6M20 For 1G bits DRAM use only 7 5 3 1 8 6 4 2 RP31 22RX4 7 5 3 1 8 6 4 2 RP31 22RX4 C365 10uF C365 10uF R564 NC/4.7K R564 NC/4.7K R594 100 R594 100 R551 100 R551 100 L26 FB/2A L26 FB/2A 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 � LVDS_1 � LVDS_1 R561 100 R561 100 R547 100 R547 100 R567 56 R567 56 R600 NC/100 R600 NC/100 R622 56 R622 56 R550 10K R550 10K 1 2 3 4 CN34 Debug_Ursa CN34 Debug_Ursa R604 NC/4.7K R604 NC/4.7K 7 5 3 1 8 6 4 2 RP20 22RX4 7 5 3 1 8 6 4 2 RP20 22RX4 R549 100 R549 100 R592 56 R592 56 R560 NC R560 NC R595 56 R595 56 R623 56 R623 56 C374 0.1uF C374 0.1uF 7 5 3 1 8 6 4 2 RP30 22RX4 7 5 3 1 8 6 4 2 RP30 22RX4 7 5 3 1 8 6 4 2 RP24 22RX4 7 5 3 1 8 6 4 2 RP24 22RX4 C378 0.1uF C378 0.1uF R633 10K R633 10K 7 5 3 1 8 6 4 2 RP28 22RX4 7 5 3 1 8 6 4 2 RP28 22RX4 R583 56 R583 56 R598 10 R598 10 C402 0.1uF C402 0.1uF 7 5 3 1 8 6 4 2 RP26 22RX4 7 5 3 1 8 6 4 2 RP26 22RX4 A0 M8 A1 M3 A2 M7 A3 N2 A4 N8 A5 N3 A6 N7 A7 P2 A8 P8 A9 P3 A10 M2 A11 P7 A12 R2 BA0 L2 BA1 L3 CK J8 CK K8 CKE K2 RAS K7 CAS L7 WE K3 DQ0 G8 DQ1 G2 DQ2 H7 DQ3 H3 DQ4 H1 DQ5 H9 DQ6 F1 DQ7 F9 DQ8 C8 DQ9 C2 DQ10 D7 DQ11 D3 DQ12 D1 DQ13 D9 DQ14 B1 DQ15 B9 UDQS B7 UDQS A8 UDM B3 LDQS F7 LDQS E8 CS L8 LDM F3 VDD A1 VSS A3 VDDQ A9 VSSQ B8 VSSQ B2 VDDQ C1 VDDQ C7 VDDQ C3 VSSQ D2 VSSQ D8 VDD E1 VSS E3 VSSQ E7 VSSQ F2 VSSQ F8 VDDQ G1 VDDQ G3 VDDQ G7 VDDQ G9 VDDQ E9 VSSQ H2 VSSQ H8 VDDL J1 VREF J2 VSS J3 VSSDL J7 VDD J9 ODT K9 VDD M9 VSS N1 VSS P9 VDD R1 VDDQ C9 VSSQ A7 BA2/RFU2 L1 U30 EDE5116AJBG-8E U30 EDE5116AJBG-8E R593 56 R593 56 R624 56 R624 56 R563 NC R563 NC C231 0.1uF C231 0.1uF C410 0.1uF C410 0.1uF C403 1nF C403 1nF R568 100 R568 100 Y4 12MHz/DIP Y4 12MHz/DIP R602 10 R602 10 R580 56 R580 56 R611 NC R611 NC R596 4.7K R596 4.7K 3 2 1 D28 BAV99 D28 BAV99 R590 56 R590 56 C373 0.1uF C373 0.1uF 7 5 3 1 8 6 4 2 RP27 22RX4 7 5 3 1 8 6 4 2 RP27 22RX4 R562 56 R562 56 C366 0.1uF C366 0.1uF R591 56 R591 56 C401 0.1uF C401 0.1uF R578 56 R578 56 7 5 3 1 8 6 4 2 RP55 22RX4 7 5 3 1 8 6 4 2 RP55 22RX4 C409 10uF C409 10uF R613 NC R613 NC R599 NC R599 NC 7 5 3 1 8 6 4 2 RP33 22RX4 7 5 3 1 8 6 4 2 RP33 22RX4 R576 56 R576 56 R544 1M R544 1M C411 0.1uF C411 0.1uF R571 100 R571 100 R603 10 R603 10 C375 0.1uF C375 0.1uF R557 10K R557 10K R630 56 R630 56 R619 NC R619 NC C233 0.1uF C233 0.1uF R585 4.7K R585 4.7K 7 5 3 1 8 6 4 2 RP22 56RX4 7 5 3 1 8 6 4 2 RP22 56RX4 R558 10K R558 10K R574 56 R574 56 7 5 3 1 8 6 4 2 RP53 22RX4 7 5 3 1 8 6 4 2 RP53 22RX4 C236 0.1uF C236 0.1uF C232 20pF C232 20pF 7 5 3 1 8 6 4 2 RP23 56RX4 7 5 3 1 8 6 4 2 RP23 56RX4 C377 0.1uF C377 0.1uF C367 0.1uF C367 0.1uF R548 100 R548 100 R632 100 R632 100 R579 56 R579 56 C370 0.1uF C370 0.1uF C369 0.1uF C369 0.1uF R552 820/1% R552 820/1% 7 5 3 1 8 6 4 2 RP54 22RX4 7 5 3 1 8 6 4 2 RP54 22RX4 R588 22K R588 22K C371 0.1uF C371 0.1uF R559 0 R559 0 R582 56 R582 56 R634 NC R634 NC 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 CN11 LVDS_2 CN11 LVDS_2 R584 56 R584 56 7 5 3 1 8 6 4 2 RP19 22RX4 7 5 3 1 8 6 4 2 RP19 22RX4 B1M 163 B1P 164 B0M 165 B0P 166 VSS 167 AVDD_LVDS 168 A4M 169 A4P 170 A3M 171 A3P 172 ACKM 173 ACKP 174 A2M 175 A2P 176 A1M 177 A1P 178 A0M 179 A0P 180 AVDD_LPLL 181 VSS 182 VDDC 183 VDDP 184 VSS 185 XTALI 186 XTALO 187 AVDD_MPLL 188 VDDC 189 AVDD 190 RO0N 191 RO0P 192 RO1N 193 RO1P 194 RO2N 195 RO2P 196 ROCKN 197 ROCKP 198 RO3N 199 RO3P 200 RO4N 201 RO4P 202 VSS 203 AVDD 204 RE0N 205 RE0P 206 RE1N 207 RE1P 208 RE2N 209 RE2P 210 RECKN 211 RECKP 212 RE3N 213 RE3P 214 RE4N 215 RE4P 216 VSS 109 SPI_CK 110 SPI_DI 111 SPI_DO 112 SPI_CZ 113 PWM1 114 PWM0 115 GPIO[1] 116 VDDC 117 VDDP 118 D4M 119 D4P 120 D3M 121 D3P 122 AVDD_LVDS 123 DCKM 124 DCKP 125 D2M 126 D2P 127 VSS 128 MOD_GPIO3 129 MOD_GPIO2 130 D1M 131 D1P 132 D0M 133 D0P 134 C4M 135 C4P 136 C3M 137 C3P 138 CCKM 139 CCKP 140 C2M 141 C2P 142 C1M 143 C1P 144 C0M 145 C0P 146 VSS 147 AVDD_LVDS 148 B4M 149 B4P 150 B3M 151 B3P 152 BCKM 153 BCKP 154 B2M 155 B2P 156 MOD_GPIO1 157 MOD_GPIO0 158 VDDC 159 AVDD_LVDS 160 VSS 161 REXT 162 DDR2_ODT 55 DDR2_RASZ 56 DDR2_CASZ 57 DDR2_A0 58 DDR2_A2 59 DDR2_A4 60 VSS 61 DDR2_A6 62 DDR2_A8 63 DDR2_A11 64 DDR2_WEZ 65 DDR2_BA1 66 DDR2_BA0 67 DDR2_A1 68 DDR2_A10 69 AVDD_DDR 70 DDR2_A5 71 DDR2_A9 72 DDR2_A12 73 DDR2_A7 74 DDR2_A3 75 DDR2_CKE 76 VSS 77 VDDC 78 I2CM_SCL2_L 79 I2CM_SDA2_L 80 VDDP 81 VSS 82 LTD_DA0_R 83 LTD_CLK_R 84 LTD_DE_R 85 LTD_DA1_R 86 PLL_LOCK_R 87 OP_SYNC_R 88 SOFT_RST_R 89 S_M_PIF_DA1 90 S_M_PIF_DA0 91 VSS 92 S_M_PIF_CLK 93 S_M_PIF_FC 94 S_M_PIF_CS 95 I2CM_SDA2_R 96 I2CM_SCL2_R 97 GPIO[31] 98 GPIO[22] 99 GPIO[23] 100 GPIO[24] 101 GPIO[25] 102 GPIO[26] 103 GPIO[27] 104 TESTPIN 105 RESET 106 VDDP 107 VDDC 108 VSS 1 I2CS_SDA 2 I2CS_SCL 3 GPIO[8] 4 GPIO[9] 5 VSS 6 VDDC 7 GPIO[10] 8 GPIO[11] 9 GPIO[12] 10 GPIO[13] 11 PDI 12 BIST 13 GPIO[14] 14 VDDP 15 VSS 16 VDDC 17 DDR2_DQ[4] 18 DDR2_DQ[3] 19 VSS 20 DDR2_DQ[1] 21 DDR2_DQ[6] 22 AVDD_DDR 23 DDR2_DQ[11] 24 DDR2_DQ[12] 25 VSS 26 DDR2_DQ[9] 27 DDR2_DQ[14] 28 AVDD_DDR 29 DDR2_DQM[1] 30 DDR2_DQM[0] 31 VSS 32 DDR2_DQS[0] 33 DDR2_DQSB[0] 34 AVDD_DDR 35 VDDP 36 VSS 37 DDR2_DQS[1] 38 DDR2_DQSB[1] 39 AVDD_DDR 40 DDR2_DQ[15] 41 DDR2_DQ[8] 42 VSS 43 DDR2_DQ[10] 44 DDR2_DQ[13] 45 AVDD_DDR 46 DDR2_DQ[7] 47 DDR2_DQ[0] 48 DDR2_DQ[2] 49 DDR2_DQ[5] 50 DDR2_MCLK 51 DDR2_MCLKZ 52 VSS 53 AVDD_MEMPLL 54 GND217 217 MST6M20S 216P 2-CH LVDS in / 4-CH LVDS out DDR2-16 U25 6M20 MST6M20S 216P 2-CH LVDS in / 4-CH LVDS out DDR2-16 U25 6M20 C384 2.2uF C384 2.2uF C234 20pF C234 20pF R587 1K R587 1K R553 100 R553 100 7 5 3 1 8 6 4 2 RP21 22RX4 7 5 3 1 8 6 4 2 RP21 22RX4 R555 10K R555 10K 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 34 34 33 33 CN18 CN18 C376 0.1uF C376 0.1uF + CA30 47uF/16V + CA30 47uF/16V R631 56 R631 56 R566 100 R566 100 R554 NC/10K R554 NC/10K R589 NC/10K R589 NC/10K R565 NC/4.7K R565 NC/4.7K R556 NC/10K R556 NC/10K C372 0.1uF C372 0.1uF 7 5 3 1 8 6 4 2 RP32 22RX4 7 5 3 1 8 6 4 2 RP32 22RX4 R572 100 R572 100 1 3 2 Q12 3906 Q12 3906 R569 100 R569 100 7 5 3 1 8 6 4 2 RP51 22RX4 7 5 3 1 8 6 4 2 RP51 22RX4 C368 0.1uF C368 0.1uF R573 56 R573 56 R545 100 R545 100 R581 100K R581 100K R575 56 R575 56 7 5 3 1 8 6 4 2 RP29 56RX4 7 5 3 1 8 6 4 2 RP29 56RX4 R570 100 R570 100 R601 10K R601 10K CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 U22 EN25F40 U22 EN25F40 R577 56 R577 56 R546 100 R546 100 7 5 3 1 8 6 4 2 RP25 22RX4 7 5 3 1 8 6 4 2 RP25 22RX4 R597 10 R597 10 R605 NC R605 NC 5 4 3 2 1 D D C C B B A A DMBT_BA0 DEGBUG_BUS16 DMBT_BA1 DEGBUG_BUS12 DMBT_DQ0 DMBT_DQ1 DMBT_DQ2 DMBT_DQ3 DMBT_DQ4 DMBT_DQ5 DMBT_DQ6 DMBT_DQ7 FE0_SCL FE0_SDA DEGBUG_BUS17 DMBT_LDQM DMBT_UDQM DEGBUG_BUS10 DEGBUG_BUS10 DMBT_RES DMBT_CLK DMBT_BA0 DMBT_BA1 DMBT_CKE DMBT_CAS TUNER_SCL TUNER_SDA QH_IF_OUT+ QH_IF_OUT- DMBT_CKE DMBT_DQ13 DMBT_DQ15 DMBT_DQ8 DMBT_DQ9 DMBT_DQ10 DMBT_DQ11 DMBT_DQ12 DMBT_DQ14 I2C_TSDA I2C_TSCL QH_TS_CLK QH_TS_D1 QH_TS_D2 QH_TS_D3 QH_TS_D4 QH_TS_D5 QH_TS_D6 QH_TS_D7 QH_TS_SYNC DMBT_ADDR7 DMBT_ADDR5 DMBT_ADDR6 DMBT_ADDR2 QH_TS_VID DMBT_ADDR10 DMBT_ADDR11 DMBT_ADDR0 DMBT_ADDR3 DMBT_ADDR1 DMBT_ADDR4 DMBT_ADDR9 DMBT_ADDR8 DEGBUG_BUS12 DEGBUG_BUS11 DMBT_DQ14 DEGBUG_BUS14 DEGBUG_BUS17 DEGBUG_BUS13 DMBT_WE DMBT_CAS DMBT_CS DMBT_DQ13 DMBT_RES DMBT_WE DMBT_DQ0 DMBT_DQ15 DMBT_DQ1 DMBT_DQ2 DMBT_DQ3 DMBT_DQ4 DMBT_DQ5 DMBT_DQ6 DMBT_DQ7 DMBT_DQ8 DMBT_DQ9 DMBT_DQ10 DMBT_DQ11 DMBT_DQ12 DEGBUG_BUS13 DEGBUG_BUS14 DMBT_ADDR1 DMBT_ADDR2 DMBT_ADDR0 DMBT_ADDR3 DMBT_ADDR4 DMBT_ADDR7 DMBT_ADDR5 QH_TS_D0 DMBT_ADDR6 DEGBUG_BUS16 DMBT_ADDR10 DMBT_ADDR11 DMBT_ADDR9 DEGBUG_BUS15 DMBT_ADDR8 DEGBUG_BUS11 FE0_DATA1 FE0_DATA2 FE0_DATA5 FE0_DATA6 FE0_DATA7 FE0_CLK FE0_DATA0 FE0_DATA3 FE0_DATA4 FE0_STRT FE0_VALID QH_TS_D7 QH_TS_CLK QH_TS_D0 QH_TS_D1 QH_TS_D2 QH_TS_D3 QH_TS_D4 QH_TS_D5 QH_TS_D6 QH_TS_SYNC QH_TS_VID DMBT_IFAGC DMBT_CLK DEGBUG_BUS15 +3.3V_DEMOD +1.2V_DEMOD +3.3V_DEMOD +3.3V_MC0 +3.3V_MQ0 +3.3V_DEMOD +3.3V_DEMOD +3.3V_DEMOD +1.2V_DEMOD +1.2V_DEMOD +3.3V_DEMOD +1.2V_DEMOD +1.2V_DEMOD 33V_Normal +3.3V_DEMOD +3.3V_DEMOD +3.3V_MC0 +3.3V_MQ0 +3.3V_DEMOD +3.3V_DEMOD +3.3V_DEMOD 33V_Normal +3.3V_DEMOD +3.3V_DEMOD +3.3V_DEMOD +3.3V_DEMOD +1.2V_DEMOD +1.2V_DEMOD +1.2V_DEMOD +1.2V_DEMOD +3.3V_DEMOD +3.3V_DEMOD VDDC_1.26V QH_IF_OUT+ QH_IF_OUT- TUNER_SDA TUNER_SCL RESET_FE0# I2C_TSDA I2C_TSCL DMBT_IFAGC FE0_DATA6 FE0_STRT FE0_CLK FE0_VALID FE0_DATA1 FE0_DATA7 FE0_DATA5 FE0_DATA3 FE0_DATA4 FE0_DATA2 FE0_DATA0 Title Size Document Number Rev Date: Sheet of DMB-TH-8830 <RevCode> MST6I78 C 14 14 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of DMB-TH-8830 <RevCode> MST6I78 C 14 14 Tuesday, September 07, 2010 Title Size Document Number Rev Date: Sheet of DMB-TH-8830 <RevCode> MST6I78 C 14 14 Tuesday, September 07, 2010 IF ANALOG INPUT 1 2 C491 0.1uF C491 0.1uF R147 56R R147 56R 7 5 3 1 8 6 4 2 RP15 33RX4 7 5 3 1 8 6 4 2 RP15 33RX4 R640 22R R640 22R C429 NC/22pF C429 NC/22pF R637 33R R637 33R R138 22R R138 22R 1 2 C448 12pF C448 12pF R260 22R R260 22R R700 100K R700 100K 1 2 C430 0.1uF C430 0.1uF 1 2 C496 0.1uF C496 0.1uF R641 22R R641 22R 1 2 C478 0.1uF C478 0.1uF 1 2 C486 0.1uF C486 0.1uF R277 56R R277 56R C428 0.1UF C428 0.1UF 7 5 3 1 8 6 4 2 RP12 56RX4 7 5 3 1 8 6 4 2 RP12 56RX4 1 2 L73 FB L73 FB R642 22R R642 22R 1 2 C450 NC C450 NC 1 2 C451 NC C451 NC 1 2 C492 0.1uF C492 0.1uF 1 2 C475 0.1uF C475 0.1uF R720 10K/1% R720 10K/1% 1 2 C431 0.1uF C431 0.1uF 1 2 C487 0.1uF C487 0.1uF A0 23 A1 24 A2 25 A3 26 A4 29 A5 30 A6 31 A7 32 A8 33 A9 34 A10 22 A11 35 DQ0 2 DQ1 4 DQ2 5 DQ3 7 DQ4 8 DQ5 10 DQ6 11 DQ7 13 DQ8 42 DQ9 44 DQ10 45 DQ11 47 DQ12 48 DQ13 50 DQ14 51 DQ15 53 BA0 20 BA1 21 CS 19 RAS 18 CAS 17 WE 16 LDQM 15 UDQM 39 CKE 37 CLK 38 VCC 1 VCC 14 VCC 27 VSS 28 VSS 41 VSS 54 VCCQ 3 VCCQ 9 VCCQ 43 VCCQ 49 VSSQ 6 VSSQ 12 VSSQ 46 VSSQ 52 U32 HY57V641620ETP U32 HY57V641620ETP R651 0R R651 0R 7 5 3 1 8 6 4 2 RP56 33RX4 7 5 3 1 8 6 4 2 RP56 33RX4 R643 22R R643 22R 1 2 C477 0.1uF C477 0.1uF R638 33R R638 33R 1 2 C481 0.1uF C481 0.1uF R687 4.7K/1% R687 4.7K/1% 7 5 3 1 8 6 4 2 RP17 33RX4 7 5 3 1 8 6 4 2 RP17 33RX4 1 2 C494 0.1uF C494 0.1uF R262 22R R262 22R + C1528 100uF/16V + C1528 100uF/16V + C1530 100uF/16V + C1530 100uF/16V R635 51K R635 51K R644 22R R644 22R 1 2 C485 0.1uF C485 0.1uF R699 100K R699 100K 1 2 C343 1uF C343 1uF 7 5 3 1 8 6 4 2 RP13 56RX4 7 5 3 1 8 6 4 2 RP13 56RX4 R636 33R R636 33R C342 2.2uF C342 2.2uF 1 2 C497 0.1uF C497 0.1uF C449 0.1UF C449 0.1UF R652 0R R652 0R 1 2 C345 0.1uF C345 0.1uF R324 56R R324 56R R261 22R R261 22R R270 56R R270 56R R514 33R R514 33R R676 200R R676 200R 1 2 C476 0.1uF C476 0.1uF R653 22R R653 22R 1 2 C344 0.1uF C344 0.1uF 1 2 L71 FB L71 FB 1 2 C488 0.1uF C488 0.1uF 1 2 C408 1uF C408 1uF R683 100K R683 100K 1 TP36 TP36 R326 56R R326 56R 1 2 C490 0.1uF C490 0.1uF R654 22R R654 22R 1 2 L70 FB L70 FB R678 NC/4K7 R678 NC/4K7 1 2 L69 2.2uH L69 2.2uH R149 56R R149 56R + C1529 100uF/16V + C1529 100uF/16V R268 22R R268 22R R695 100K R695 100K R698 100K R698 100K R655 22R R655 22R 1 2 C442 0.1uF C442 0.1uF 1 2 L67 2.2uH L67 2.2uH 1 2 C484 0.1uF C484 0.1uF R677 10K R677 10K R681 4.7K/1% R681 4.7K/1% R139 56R R139 56R R126 22R R126 22R 1 2 C482 0.1uF C482 0.1uF 1 2 C447 12pF C447 12pF 1 2 C495 0.1uF C495 0.1uF R665 22R R665 22R R679 200R R679 200R R696 100K R696 100K 1 2 C498 0.1uF C498 0.1uF L1206 NC/0.82uH L1206 NC/0.82uH R694 47K R694 47K R718 12K R718 12K R719 100K R719 100K 1 2 3 Y5 30.4MHz Y5 30.4MHz TEST0 1 TEST1 2 TSPSYNC 3 TSBVLD 4 TSBCLK 5 TSB7 6 TSB6 7 VDD33_5 8 DGND_11 9 TSB5 10 TSB4 11 TSB3 12 VDD12_6 13 DGND_10 14 TSB2 15 TSB1 16 TSB0 17 DBGSEL 18 RESETN 19 PWM0 20 RESERVEN 21 DGND_9 22 VDD12_5 23 AGND12 24 AVDD12 25 AVSS33_2 26 AVDD33_3 27 AVSS33_1 28 CLK_REF_OUT 29 AVDD33_5 30 REFCLK10 31 REFCLKI1 32 AVDD33_2 33 AVSS33_0 34 AVSS33_5 35 AVDD33_1 36 AVSS33_4 37 AVDD33_0 38 NC 39 NC 40 NC 41 NC 42 NC 43 NC 44 QVINP 45 QVINN 46 IVINP 47 IVINN 48 AVSS33_3 49 AVDD33_4 50 REF_BIAS 51 VDD12_4 52 DGND_8 53 TESTIO19 54 TESTIO18 55 TESTIO17 56 TESTIO16 57 TESTIO15 58 VDD33_4 59 TESTIO14 60 TESTIO13 61 TESTIO12 62 TESTIO11 63 TESTIO10 64 I2CINT 65 SCLM 66 SDAM 67 DGND_7 68 VDD12_3 69 SCLS 70 SDAS 71 RESERVED 72 VDD33_3 73 DGND_6 74 RESERVED 75 MA4 76 MA5 77 MA6 78 MA7 79 MA8 80 RESERVED 81 DGND_5 82 MA9 83 MA11 84 MCLKOP 85 VDD33_2 86 MA3 87 DGND_4 88 VDD12_2 89 MA2 90 MA1 91 MA0 92 MA10 93 RESERVED 94 RESERVED 95 MBA1 96 MBA0 97 DGND_3 98 VDD12_1 99 MCKE 100 MRASN 101 MCASN 102 DGND_2 103 VDD33_1 104 MWEN 105 MD8 106 MD9 107 RESERVED 108 LOCK 109 MD10 110 MD11 111 MD12 112 MD13 113 BLOCK_ERROR 114 MD14 115 MD15 116 MD7 117 MD6 118 VDD33_0 119 DGND_1 120 MD5 121 MD4 122 MD3 123 VDD12_0 124 DGND_0 125 MD2 126 MD1 127 MD0 128 ATBM8830 U26 ATBM8830 ATBM8830 U26 ATBM8830 1 2 C474 0.1uF C474 0.1uF R327 56R R327 56R R666 22R R666 22R C427 0.1UF C427 0.1UF 1 2 C489 0.1uF C489 0.1uF 1 2 C347 NC C347 NC 1 2 R680 1M R680 1M R639 22R R639 22R 1 2 C480 0.1uF C480 0.1uF R697 100K R697 100K 1 2 C493 0.1uF C493 0.1uF C443 0.1UF C443 0.1UF R693 10K/1% R693 10K/1% A B C D D C B A 绘制: 发行日期: 审核: PCB 编码: 尺寸: 版本号: 批准:  第 页 共 页 产品型号 : 产品代码:  发行部门 : 深圳晶辰电子有限公司 开发部 文件内型: C1 105/450V R13 0.1R/3W R31 150R RS23 2K RS22 4.7K RS24 33K CS20 103/50V RS26 47K RS27 20K C16 103/800V CS19 105/50V CS16 470u/35V 1A CS17 470u/35V 3A CS18 104/50V 2A LS3 JLC0421 RS19 5mR/2W B RS25 2K D2 MUR460 Q1 FMV13N60E C2 53uF/450V Q2 9N50C Q3 9N50C D4 IN4148 D5 IN4148 A K R ICS2 TL431 DS4 MBR20100 R34 4.7R R45 15K/1W 4A C17 101/1KV R28 1M R26 1M R27 1M 5A +24V C14 NC R36 150R 1 2 L1:1 JLC35198 VDC DS5 MBR20100 R35 10R R32 10R +24V/3A RS21 10K RS18 10K RS20 NC RS47 1K QS6 2N3904 CS37 104 RS48 10K RS49 10K DS12 IN4148 RS46 10K RS39 4.7K RS45 10K RS38 4.7K CS35 104 CS30 104 CS28 105 CS29 104 CS34 22u/50V RS42 510R CS31 105 CS32 104 RS43 20K RS44 2K RS37 510R RS35 1K CS36 104/50V C RS40 1K CS33 104/50V RS41 1K DS7 1N4148 2 3 1 4 8 ICS5:1 LM393 6 5 7 ICS5:2 LM393 A K R ICS4 AZ431 DS8 1N4148 DS9 1N4148 QS5 2N3904 QS4 MMBT3906 +5VSB +5VSB +5VSB PW--ON/OFF +12V C21 103/50V C18 105/25V R30 NC C19 104/50V R29 15K CSS 1 DELAY 2 CF 3 RFMIN 4 STBY 5 ISEN 6 LINE 7 DISABLE 8 PFC-STOP 9 GND 10 LVG 11 VCC 12 NC 13 OUT 14 HVG 15 VBOOT 16 IC2 L6599 R18 4.7K R21 2K R20 15K R19 1M C20 471/50V C26 104/50V R25 100R C23 473/50V C24 104/50V R22 15K R24 100R D10 1N4148 R23 330R VCC2 2A 3A 1A 4A D9 1N4148 5A R38 47K R40 4.7K R41 4.7K VCC2 R39 330R TH2 TTC/470K R42 10K D11 1N4148 C25 104 R43 27K C22 472/50V +24V VDC D3 SF10L60U D1 MUR460 LS1 JLC0657 CS3 470u/16V RS8 2K RS10 19.6K CS8 104 CS5 104/50V +5VSB CS9 104 RS11 4.7K RS9 20K RS3 NC A K R ICS1 TL431 RS7 330R CS4 470u/16V D15 UF4007 D19 FR107 R62 10R R61 1R5/2W C36 22u/50V 4 3 2 1 8 7 6 5 IC3 ICE3B0565 C34 224/25V R51 100K C30 472/630V R54 1M R53 1M R52 1M D16 1N4007 C31 224/25V D17 1N4148 R56 1M C32 104/50V D18 1N4148 Q6 2N3904 R57 100K C33 104 50V R58 100K R60 250K C35 471 R55 1M Z4 22V ACL VDC Q7 2N3904 R59 103/50V +5VSB1 +5VSB1 +5VSB 1 2 4 3 IC6 PC817B 1 2 Z5 NC B2 RS2 100R CS1 102/500V T1:1 BCK-19-078T RS1 100R CY7 NC R49 1K R47 10R C27 22u/50V D12 FR107 Z3 13V D14 1N4148 R48 47K R50 4.7K VCC2 VCC1 R46 10R Z2 16V Q4 2N3904 Q5 2N3904 D13 1N4148 C28 22u/50V D6 1N4148 R9 19.6K 8 7 6 5 4 3 2 1 IC1 FAN7530 R10 100K R11 10K C9 684/25V C10 473/50V R15 330K R14 22K C12 NC C13 104/50V Z1 NC R17 10R R12 330R 7A C11 471/50V VCC1 C8 104/50V 7A 6A IC4:1 PC817B IC5:1 PC817B IC5:2 PC817B IC4:2 PC817B CS12 1000u/16V CS13 680u/16V CS14 104/50V LS2 JLC0421 RS17 5mR/2W C DS2 FCH20A06 +12V +12/5A RS16 NC RS14 10K RS15 10K B1 +24VS R8 1M R6 1M R7 1M 6A +24VS 3 4 L1:2 JLC35198 RS4 NC RS34 15K +2.5V RS36 20K +24V CY8 681/250V 1 2 ZS2 15V C3 53uF/450V CS11 1000u/16V CS15 470u/35V C6 22u/35V A K R IC7 AS431 B +12V DS10 1N4148 +24V 1 2 ZS3 30V JSK3137-050A (超薄) 1 C37 104/450V T1B BCK-19-078T 1 7 +12V E--PWM T2 BCK-40-584D R5 620K R4 620K CY3 NC CY6 102/250V TH1 SCK10054MSY 1 4 2 3 LF2 JLB1849 CX1 0.33u/275V AC 2 V+ 1 AC 3 V- 4 BD1 D15XB60 VR1 TVR14561KSY F1 T5.0AL/250Vac R1 10M 1 4 2 3 LF1 JLB1849 CX2 0.33u/275 N 1 L 2 N L CON1 ACL CY5 221/250V CY4 102/250V R3 620K R2 620K DS1 SB560 8.9 4.5 6.7 1 2 3 14 10 4 5 2 1 9 10 Z6 15V Z8 15V Z8 15V A3 1.0 2010/11/11 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 CON3 PIN14 1 2 3 4 5 6 7 8 9 10 11 12 CON2 PIN12 BL--ON/OFF I--PWM E--PWM Status BL--ON/OFF PW--ON/OFF GND NC +5VS GND(功放) GND(功放) GND +12V(功放) +12V(功放) DS3 FCH20A06 孙树伟 1 2 3 4 5 6 CON4 +12V PIN6 R101 5.1K R102 5.1K R100 10K C29 103/1KV 格式(3) 描图 青岛海尔电子有限公司 1 幅面 3 1 A CON1 P1 电源板 T-CON板 AC ~220V 阶段 媒体编号 C0N2 6 1 电源线 音视频信号线 控制信号线 国内所 接线图 序 号 名 称 专 用 号 规 格 单 耗 LVDS线 1 1 0090402070A 2 1 3 1 1 1 背光线 0090402879 SHR- 14V- S- B/300/PH- 14P 1 遥控线 0090401643F 1 1 4 5 6 7 8 6 音箱 L R 机芯供电线 0090402846B SMH200- 12C/400/ SMH200- 12C 喇叭线 感光信号线 0090401752C TJ C3- 4P/400/SMP- 2Y/3 0090401850 A2008HOO- 4P/470mm/ A2008HOO- 4P 1 14 INVERTER 背光板 14 1 5 9 . 2 接线图 9 指示灯线 0090402849 1 交流开 关 本控线 1 0 0090402553E 1 2 1 LE32H300 1 MST6I 4 8 1 6 8 9 交流电源线 0090402859 中式两扁/2000/D187T( 0. 8) 旗 形 电源转接线 0090402860E VHR- 03/250/D187T A2008HOO- 5P/550/A2008HOO- 5P FI - X30HL/350/A2006H02- 2*16P A2008HOO- 3P/300/ J S- 1146- 3P A2008HOO- 4P/400/ J S- 1146- 4P W92JL-122---Q 模 卡 转接板 3 7 XPA3 XPA1 10 11 12 13 1 11 模卡供电线 0090402349A 12 模卡信号线 0090402495 1 FFC线 1 3 0090402918 1 A2006H02- 2*15P/600/ A2006H02- 2* FFC线550mm A2008HOO-6P/300/TJC3-5P 31 4 C0N3 CNE2 C0N1 C0N2 C0N3 CNE2 CNE3 CN27 CN16 CN2 CN5 CN24 CN33 CN14 CN7 CN4 CN26 1 10、机器具体控制、工作原理及参数 电视原理框图如上图 所示,主要由以下几个部分组成: 1)RF 电视射频信号处理模块,该模块与普通电视机中的电视信号处理部分功能相同,其可接受多种输入信 号格式,如PAL、NTSC、SECAM。 RF 电视射频信号的接收使用FS高频头进行处理,处理后可输出38M的I F信号。 I F信号经过声表输出伴音中频和图像中频直接输给主芯片内置的中频解调模块。 2)CVBS处理模块, CVBS信号直接提供给6I 48主芯片的VD& Comb模块,经过对信号钳位后,该模块把CVBS信号 进行梳状滤波、分离,进入 VI DEO DECODER处理/数字信号转换模块,转变为数字YUV信号及同步信号。 3)YPbPr输入处理模块,该模块把隔行/逐行模拟YPbPr信号进行钳位后,经过A/D转换,转换为数字YUV及同 步信号。 4)RGB信号转换模块。该模块主要用把PC 输出的标准模拟VGA 视频信号进行A/D转换,转变成并行数字VGA 视频信号。 5)HDMI/DVI数字信号接收处理处理模块。这部分的功能主要由HDMI接收器来实现。其接收HDMI输出的标 准串行数字视频HDMI信号,然后将其转变为24 位(或48 位)并行数字视频信号及伴音信号。 6)数字多媒体处理模块,USB HOST将读取的内容送到6M68内置的H. 264、Real Medi a、Mpeg2/4进行解码,输出 相应并行数字YUV/RGB视频信号。 7)LCD 图像处理模块 (SCALER、3D NR、ACE-5)。该模块的可对前端进来的多种格式数字YUV视频信号进行 处理,输出平板显示模块可接受的平板图像显示数据格式。其主要功能有:数字色度亮度处理、彩色γ 校正、图像 大小缩放、画质改善、运动补偿、边缘平滑等。 8)声音输入处理及放大模块,模拟伴音经过A/D转换得到的数字音频,与HDMI 及其他数字音频送入音频处理DSP, 经过Pre- scal er 、AVC、Loudness、Bass、Trebl e、equal i zer等系列处理,再将信号编码成 I 2S信号送入功放放 大及进行D/A转换输出给耳机。 9)LVDS输出模块,该模块是将24BI T/30BI T的数字YUV信号进行色彩空间转换(CSC)得到24BI T/30BI T的数字 RGB信号,再编码成LVDS信号,输出给LVDS接口的屏或FRC处理芯片,FRC处理芯片将LVDS信号解码成数字RGB信号, 经过CSC色彩空间转换后的数字YUV信号送入MFC进行运动估算及运动补偿(MEMC)。 10)CPU 模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。 11)屏显示模块。该模块是LCD-TV 的显示终端,其接收平板图像处理器输出的LVDS平板图像显示数据,经内 部时序控制电路转换后驱动LCD 屏显示出正确的视频图像。 12)供电模块。对电源接口输入的5V、12V 直流电进行线形变压或DC/DC 转换后,提供系统需要的各种不同 电压。如主芯片CORE POWER 1. 26V 、DDR POWER 1. 8V、USBPOWER 5V等 2 11、机器透视图与平面 12、各模块视图、接口定义 12. 1 屏接口定义: 3 12.2 视图 .机芯板 12.2.机芯板接口定义 机芯接口定义: 扬声器插座(CN27) 1 2 3 4 L+ L- R- R+ CN24 CN16 CN27 CN5 CN2 CN14 CN4 CN7 CN26 CN33 4 指示灯转接插座(CN7) 1 2 3 LED_R GND LED_B 感光信号插座(CN4) 1 2 3 4 3. 3V GND SCL SDA 遥控信号接口(CN3) 1 2 3 4 5 5V I R LEDR LEDB GND 本控信号接口(CN14) 1 2 3 4 3. 3V KEY1 KEY2 GND 机芯供电插座(CN16) 1 3 5 7 9 11 NC AGND 5V- STB AGND AGND 12V 2 4 6 8 10 12 PB ON/OFF PS ON/OFF PB ADJ AGND 12V 12V LVDS 插座(CN5 CN2) 1- 2 GND GND 1- 2 A0- A0+ 3- 4 B0- B0+ 3- 4 A1- A1+ 5- 6 B1- B1+ 5- 6 A2- A2+ 7- 8 GND GND 7- 8 GND CLK+ 9- 10 B2- B2+ 9- 10 CLK- GND 11- 12 BC- BC+ 11- 12 A3- A3+ 13- 14 GND GND 13- 14 A4- A4+ 15- 16 B3- B3+ 15- 16 NC NC 17- 18 GND GND 17- 18 19- 20 ODSEL2 ODSEL1 19- 20 21- 22 B4- B4+ 21- 22 23- 24 PNL_SDA PNL_CLK 23- 24 25- 26 GND GND 25- 26 27- 28 VCC VCC 27- 28 29- 30 VCC VCC 29- 30 31- 32 BRI _I N PB- ADJ UST 31- 32 5 模卡模拟信号及控制信号插座 CN26 1 3 5 7 9 11 AGND VGA_B/PB AGND AGND AGND DSMB- L 2 4 6 8 10 12 PB ON/OFF VGA_G/Y VGA_H_SYNC VGA_V_SYNC DSMB_CVBSI DSMB- R 13 15 17 19 21 23 AGND AGND LI NEOUTL AGND UART_TX2 AGND 14 16 18 20 22 24 AGND DSMB_CVBSO LI NEOUTR DSMB_I R UART_RX2 AGND 25 27 29 DSMB_STATUS DSMB__LI NE_ON VI DEO_TYPE1 26 28 30 NC DSMB_COME_I N VI DEO_TYPE2 模卡 HDMI 信号插座 CN33 1 3 5 7 9 11 HDMI _RX2+ HDMI _RX2- GND HDMI _RX0+ HDMI _RX0- GND 2 4 6 8 10 12 GND HDMI _RX1+ HDMI _RX1- GND HDMI _RXC+ HDMI _RXC- 13 15 17 19 HDMI _CEC HDMI _SCL GND HDMI _HPDI N 14 16 18 20 NC HDMI _SDA HDMI - 5V DSMB_I R 备注: 其他未注明接口在本机型属于调试接口,实际不使用 12.3 电源视图 CON1 CON3 CON2 CON4 6 12. 4 电源接口定义 接口定义 220V输入插座CON1 1 2 L N 机芯供电插座(CON2) 1 3 5 7 9 11 +12V GND GND +5VSB GND NC 2 4 6 8 10 12 +12V +12V GND E- PWM PW- ON/OFF BL- ON/OFF 模卡供电插座CON4 1 2 3 4 5 6 +12V +12V +12V GND GND GND 机芯供电插座CON3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 +24V +24V +24V +24V +24V GND GND GND GND GND NC BL-ON/OFF E-PWM GND 12. 5 . 遥控板视图 12.6 遥控接口定义 CNE1 CNE2 7 12. 7. 本控板视图 12.8 本控板接口定义 接口定义 XPA1 1 2 3 4 3. 3V KEY1 KEY2 GND 指示灯接口(XPA3) 1 2 3 LED- R GND LED- B 12. 9 . 模卡转接板视图 模卡模拟信号及控制信号插座 CON1 ( 定义与机芯板接口 CN26 相同) 模卡 HDMI 信号插座 CON2( 定义与机芯板接口 CN33 相同) 模卡供电接口 CON3 1 2 3 4 5 GND GND 12V 12V 12V XPA1 XPA3 CON1 CON2 CON3 8 13、典型故障及解决措施、常见问题咨询 13.1 简要故障判定(仅限于板级维修) 有图无声 扬声器是否异常 更换扬声器 更换机芯板 是 否 屏不亮 本控指示灯 按开机键能否开机 更换机芯板 红色 能 液晶屏否有背光 检查主板到屏的 LVDS 线是否插紧 检查模组电源输 出给机芯的电压 是否正常 检查模组是否不良 更换机芯 板 不亮 亮 否 是 正常 线确定 插紧 更换机芯 9 13.2 常见故障现象及排除 现象1:显示屏不能点亮。 可能原因: a. 主板电源是否插好。 b. 主板是否正常工作。 c. 背光电源(24V)插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。 现象2:主板不正常工作 a. 主板上是否有虚焊或短路现象(主要 保证供电电路输出是正常)。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振,频率是否与晶振外壳标注相同 现象3:.显示屏没图象(无LOGO 画面) a. 主板电源是否正常 b. 主板是否工作 c. 主板 LVDS 插座的电源脚是否为 12 伏 现象4:有图象没声音 a.功放TAS5707 输入电源是否正常 b.扬声器是否插好 c.功放TAS5707 是否有 虚焊或短路现象 d.是否在静音状态下 现象5:有声音没图象 a. 背光电源(24V)是否输出正常 b. 信号线是否插好 c. 信号线上的5V 是否正常 d. LVDS 芯片输出信号是否正常 现象6:无VGA 图象: a. VGA 插座是否正常 b. VGA 信号源是否正常(PC 是否开机) 1. 4扬声器拆卸 1. 4扬声器 LE32H300拆装图 1. 1底座拆卸 1. 1底座拆卸- 2 1. 3后壳拆卸- 3 1. 3后壳拆卸- 4 1. 2后壳拆卸 1. 2后壳拆卸- 2 5个自攻螺钉 SJ 2825- 87 ST4X12F 10个自攻螺钉SQH- 3525RFE- Q 2个自攻螺钉SJ2824‐87 ST3× 12F(带平垫φ ) 扬声器 底座 4个组合螺钉GB9074. 4- 88 M4*16 用手拧下模卡挡板 拔模卡供电线及信号线 1. 5机芯板拆卸 1. 5机芯、端子板 1. 8侧屏压条的拆卸- 1 1. 8屏压条、压片的拆卸- 2 1. 6电源板 1. 6电源板拆卸 1. 7遥控板的拆卸 1. 7遥控板 4个组合螺钉 GB9074. 4- 88 M3*6 镀白锌 1个自攻螺钉SSJ 2824- 87 ST3*8F 2个组合螺钉GB9074.4‐88  M3X8 6个组合螺钉 SJ 2824- 87 ST3*8F 遥控板 机芯板 端子板 电源板 2个螺钉SJ 2824- 87 ST3*8F 左右对称,共2件侧屏压条 8个螺钉SJ 2824- 87 ST3*8F 1. 9压条、压片、机芯连接件 1. 10模卡转接板的拆卸 1. 10模卡支架的拆卸 1. 9机芯连接件的拆卸- 3 4个螺钉GB818- 85 M3X8 压片、压条、机芯连接件 6个螺钉ST3X10 模卡支架 模卡转接板 客户型号 海尔厂内型号 整机号 出口国家 DC14H000408 国内 特技单号 LE32H300 / 出口客户 商标 HAIER LE32H300 1 1 0090726515 模卡转接板 1 0090205520 后壳 1 0090102893 屏压条上下 1 机芯连接条右 8 0090102894 屏压片AU 2 0090101891 DSMB盖板 1 T315XW06 V0 0094001900DA 液晶屏 1 ABS+PMMA 18 12 13 14 15 16 17 批准 标准化 审核 编制 1 3 4 5 6 7 8 2 9 10 11 0090205516 前壳 数量 规格 专用号 名称 参考号码 说明:爆炸图中未标示的线束、螺钉以及备损件请参照BOM 模卡支架 0090205294B 1 0090102897 1 端子板 1 0090102896 机芯连接条左 1 0094001656 船型开关 主板模块 1 0090102891H 0090727120C 26 25 1 0090803570 底座模块 21 19 20 1 0090726514 1 1 遥控板组件 导光柱 0090203525 0090718495B 触摸按键组件 24 数量 规格 专用号 名称 参考号码 1 1 遥控器 说明书 0090509744N 0094001212A HTR-D01A 22 23 27 0090204094 电源线夹 1 2 3 4 5 6 8 9 7 10 11 12 13 14 15 16 17 18 19 20 21 22 1 0090205365 电源麦拉片 1 0094001839A 电源模块 1 0090204875 电源束线夹 2 屏压条左右 0090102892 2 电源支撑柱 0090103054A 4 25 26 27 23 24 音箱 YXMK-10W-6Ω-A-322 0094002291 1 0090205519 装饰条 12 16 、结构规格书 LE32H300 结构规格书(平板) 机芯:6I48 屏: T315XW06 V0 型号 规格 数据 尺寸图例 净重(带底座)kg 10.8 净重(不带底座)kg 9.2 毛重(带底座)kg / 毛重(不带底座)kg 11 净尺寸(带底座)mm 782*160*557 净尺寸(不带底座)mm 782*66*511 包装尺寸(含底座包 装)mm / 包装尺寸(不含底座) 925*175*630 整机 图一 底座型号 ZPB-TS34 净重 kg 1.6kg 毛重 kg / 净尺寸(底座,高度指 至电视下沿距离)mm 320*160*52.8 底座 包装尺寸 mm / 图二 见图 1 前壳 黑色高光 后壳 黑 底座 黑 颜色 其他 玻璃底座 商标 HAIER 按键 左上 / 左下/右下 左上角 MO-CARD,左下角 SRS、HDMI,右下角 丝印 其他 无 / 壁 挂 支架 壁挂 VESA孔位尺寸(mm):200*100 壁挂型号:ZPB-BG12 装 箱 量 半柜(台): 249 普柜(台): 501 高柜(台): 668 注:装箱图见设计文件 特 殊 附件 无 备注:1、若带分离音箱,应注明相应重量、尺寸信息。 2、若带机柜,应注明相应重量、尺寸信息。 13 17、各主要检测点的电压 基板检查方法: 1、将主机板与 32 寸工装机连接,连接公司调试信号。 2、接通交流 220V 电源,整机进入待机状态,按遥控或本控开机键,开机进入标准状态。 3、按遥控器“节目+"“节目–"键检查各节目号的图像和伴音信号,应有彩卡、方格、竖卡、彩条、数码照片、三基色信号等不同制 式的图像和伴音信号,要求无漏台,如有漏台,请用自动搜索或手动搜索补齐此信号; 5、接收 PAL 彩色测试卡信号,用遥控器调音量、平衡、对比度、亮度、色度、锐度控制,声音、画面应有变化。 6、电视制式检查:接收 PAL-D/K、PAL-I、PAL-B/G、SECAM-BG、NTSC-M 各制式的图像和伴音信号,在搜台时可以自动识别图像制 式和声音制式, 检查识别的图像和声音制式是否正确。 7、外端子输入输出检查:按“电视/视频"键,工装机上显示“信号源"菜单,包括:TV、AV1、AV2、COMPONENT、PC、HDMI 、USB, 示波器上应可观察到相应的音、视频输入输出信号,工装机上图像和伴音信号应正常。 同时还需要检测 AV 输出信号是否正常。 LE32H300 整机调试说明 绝缘、耐压、接地电阻测试: 机芯安装完后,通电检查正常,上机壳前;测试设备的插头连到电视的电源入口,开始进行以下测试,高压注意操作安全。 1、绝缘耐压:;测试电压:3.7kVDC ≤ ;要求漏电流 10mA。(交流电源线同地线) 2、绝缘电阻:仪器:安规自动测试机;测试电压:0.5KVDC;测试时间:3 ≥ 秒;要求 100MΩ。(交流电源线同地线) 基本检查 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 整机调试结束。 1、接通电源,打开电源开关,待机指示灯由亮白变为暗白。 2、实验各本机按键功能正常,然后用遥控器进行搜台,直至需要的信号全部搜索完。整机装配完成后,经过常温老化工作后,进入稳定工 作状态,进行以下调试 同外设协同工作检查及图像声音检查: 1、接收 TV 猫头信号,查看图象的行场重显率≥93%,并且无漏边现象,行场中心基本正确。将声音达到最大,内置和外置扬声器听觉 上无明显失真。 2、 接收 TV 彩条信号,彩色正常,交界处无失真。 3、 转到 AV 状态,接收活动画面,图象正常,声音的左右平衡正常,再转到 Y Pb/Cb Pr/Cr 输入,图象和声音正常。 4、 VGA,YPbPr 分别输入 64 灰阶信号,检查各灰阶,除最高和最低的各 3 个灰阶,其余基本可以分开。 5、 VGA 状态下,对电视功能进行基本操作:开关,大小,位置,并且图象正常。 6、 检查耳机输出是否正常,PC 状态下检查声音输出是否正常。 图象检查二: 7、 TV 信号,三基色信号,画面没有烙痕(BURN IN),图象无明显带状干扰物,不可有明显跳动亮点出现。 14 8、 DVD 输入活动画面无明显拖尾现象。 9、 VGA 输入计算机信号检查1024×768/60Hz, 显示正常。 基本功能检查: 静音,TV/AV,回看,静止,浏览等各本机按键功能正常。 以上功能检查完毕,合格,将图象、声音模式设定为标准,声音置于 20 左右,语言:汉语,遥控关机。 18、机芯板主要元件功能 1. MST6I 48:主芯片,内含VI F Demodul at or、 Vi deo Decoder 、Audi o codec、ADC、Scal er、Lvds t ransmi t t er ,并有3D Combf i l t er,采用1.2V、1. 8V、2.5V 和3.3V 供电; 3. MP1482/1484:DC-DC类器件; 4. TAS5707 :功放,I 2S音频输入,双路BTL输出; 5.LM7805:线性降压器件,5V输出; 6. LM1084、L1117- ADJ :线性可调降压器件,根据反馈电压输出不同电压。 7. L1117- 2. 5:线性降压器件。2. 5V输出 8. 24C64:EEPROM; 9. PS331: HDMI Swi t ch, 3路HDMI 信号选择开关 10. PI V330: Vi deo Swi t ch,用作YPbPr和VGA选择输入。 11. H5PS5162FFR、W9751G6I B: DDR,用作Frame Buf f er及程序运行。 19、产品主要模块专用号 序号 名称 型号/规格 模块组件号 1 屏 T315XW06 V0 0094001900DA 2 电源 PS137W185.5×213C 0094001839A 3 机芯板 6I 48 0090727120C 4 本控板 / 0090726514 5 遥控板 / 0090718495B 6 模卡转接板 / 0090726515 7 遥控器 HTR-D01A 0094001212A 15 20、机器软件升级调试说明 20.1、 进入/退出工厂模式的方法 进入工厂模式的方法:MENU- >8- >8- >9- >3; 退出工厂模式的方法:按退出键键退出工厂。 20.2、 工厂参数说明 20. 2. 1、在工厂模式下,按上下键上下选择项,确认或者右键进入子菜单,按 MENU 键返回上一 级菜单。 Factory Setting ADC ADJUST - > PICTURE MODE -> W/B ADJUST -> NONLINEAR -> SEPCTIAL SET -> Power On Mode -> Signal Preset -> Factory Reset -> EEP INIT -> 6M20 Download -> SW: L_M6I78_LG42FHD_LED_DSMB_CHI 6M20 LG:V11 2010-06-17 14:21:41 16 20. 2. 2、各子项说明: A)ADC ADJUST:ADC 调整,此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注: 1、模式 项显示当前调整的信号源,在 PC 时选择 RGB,YUV 时选择 YPbPr(HD),一般选用 720p 信号校准。 2、R-GAIN,G-GAIN,B-GAIN 为调整当前信号源亮场的 ADC,此项工厂调试过程中不允许改动。 3、R-OFFSET,G-OFFSET,B-OFFSET 为调整当前信号源暗场的 ADC,范围为 0~255。 此项工厂调试过程中不允许改动。 4、AUTO ADC 为自动调整 ADC,在 PC 下用 23291 中的 Pat.818 黑白窗口执行 ADC AUto,在 YPbPr 下用 23291 中的 Pat.46 彩条执行 ADC AUto。。 5、执行成功之后显示 SUCCESS B)PICTURE MODE :图像模式调整 ADC Setting 模式 RGB R-GAIN 4626 G-GAIN 4522 B-GAIN 4626 R-OFFSET 2048 G-OFFSET 256 B-OFFSET 2048 AUTO ADC FAIL PICTURE MODE 模式 STANDARD BRIGHTNESS 128 CONTRAST 128 COLOR 50 SHARPNESS 50 TINT 50 COPY ALL 17 注: 1、Input Source 项显示当前调整的信号源,可调整。 2、Picture Mode 选中相应项(Standard/Bright/Soft/User/Eye Guard)后调整 Contrast、Brightness、 Sharpness、Chroma 的值可以改变菜单中显示的具体数值和效果 3、COPY ALL 项:调整完图像模式后需要执行一下 Save to EEPROM,防止通过其他通道退出工厂 菜单时调整的数值不保存。 C)W/B ADJUST :ADC 调整,此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注: 1、模式 用于选择通道;TEMPERATURE 用于选择色温 包括正常,冷色 1 和冷色 2,暖色 1,暖色 2。 2、R-GAIN,G-GAIN,B-GAIN 为调整当前信号源亮场效果 3、R-OFFSET,G-OFFSET,B-OFFSET 为调整当前信号源暗场的效果 W/B ADJUST 模式 TV TEMPERATURE 正常 R-GAIN 133 G-GAIN 125 B-GAIN 136 R-OFFSET 1044 G-OFFSET 1024 B-OFFSET 1022 COPY ALL AUTO ADC FAIL 18 D)NONLINEAR:亮度曲线,对比度曲线,色度曲线,清晰度曲线,声音曲线调整项,此项工 厂调试过程中不允许改动。 1、亮度曲线调整 其中 0 代表实际亮度为 0 的情况,25 代表实际亮度为 25 的情况,50 代表实际亮度为 50 的情况,75 代表实际亮度为 75 的情况,100 代表实际亮度为 100 的情况。 2、对比度曲线,色度曲线,清晰度曲线,声音曲线同亮度曲线一样都是均匀分布 NONLINEAR 模式 TV PITCTUER MODE 标准 Brighness Curve -> Contrast Curve -> Saturation Curve -> Hue Curve -> Sharpness Curve -> Volume Curve -> Brightness CURVE 0 0 25 80 50 128 75 153 100 190 19 E)SPECIAL SET:特殊设置 注: 1、2HOUR OFF,WDT(看门狗),WHITE PATTERN 用于开发调整,不用调整 2、SSC:展频,用于调整 LVDS 展频效果。 3、VI F1,VI F2, VI F3 用于调整非标信号。 4、QMAP ADJ UST:用于调整图像效果,一般不要调整 5、PEQ:用于调整声音效果,一般不要调整 6、UART DEBUG 用于选择串口调试的通道 7、OVERSCAN 用于微调重现率 F)Power On Mode:开机模式 选为开时,上电自动开机;选为关时,上电待机。 G)Signal Preset:信号预置 执行此项之后,TV 下的频道全部预置位工厂信号频点。 H)Factory Reset:出厂初始化 执行此项设置为出厂状态(即为用户状态,做的上电待机,清除频道等操作) SPECIAL SET 2HOUR OFF On WDT On WHITE PATTERN OFF SSC -> VIF1 -> VIF2 -> VIF3 -> QMAP ADJUST OFF PEQ UART DEBUG -> OVERSCAN 20 J)6I48 Update(USB):通过 USB 升级主芯片软件的操作项 将最新软件拷贝到 U 盘的根目录下,插上拷有最新软件的 U 盘开机,机器进入自动升级,升级完 成后电视会自动待机重启。备注:工厂菜单中无 6I48 升级选择项。 K)6M20 Update(USB):通过 USB 升级 6M20 软件的操作项 将最新软件命名为 MFC.Bin 后,拷贝到 U 盘的根目录下,,插上拷有最新软件的 U 盘,进入工厂 菜单中选中此项后按右键执行 USB 升级,升级完成后电视会自动待机重启。备注:只有 FULLHD 120HZ/240HZ 机型需升级 6M20,其他不需要 L)软件版本号说明: 2010-06-17 14:21:41代表软件日期和时间,请以最终下发的软件日期为准; L_M6I48_AU32HD_LED_DSMB_CHN表示下发的软件版本号。 地 国 东 青岛 址:中 ·山 · 市海尔路 1 号 业园 海尔工 邮 编:326101 E-mail:http://www.haier.com </p> <div class="main-left-down hidden-xl hidden-lg hidden-md"> <!--资源收费且没有购买--> <a href="http://www.wenhuiw.com/index.php?s=score&c=buy&m=index&module=wenku&id=21335" id="down_box_confirm" class="not-logged-in btn bg-green"><i class="fa fa-shopping-cart"></i> 立即购买</a> <p class="down-score">下载本素材需消耗 <span class="f-red">50</span> 积分</p> <p class="down-feedback">无法下载?<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> </div> <div class="tag">标签: </div> <div class="use-tip"> <h3>版权声明</h3> <p><b>1. 本站所有素材,仅限学习交流,仅展示部分内容,如需查看完整内容,请下载原文件。</b><br> 2. 会员在本站下载的所有素材,只拥有使用权,著作权归原作者所有。<br> 3. 所有素材,未经合法授权,请勿用于商业用途,会员不得以任何形式发布、传播、复制、转售该素材,否则一律封号处理。<br> 4. 如果素材损害你的权益请联系客服QQ:<a href="tencent://message/?uin=77594475">77594475</a> 处理。 </p> </div> </div> <div class="main-relate hidden-sm hidden-xs"> <div class="module-title-box"> <h2 class="title">相关素材</h2> </div> <ul class="module-list"> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22919.html" title="SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法" data-original="http://file.wenhuiw.com/202306/b45f1d994f948.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22919.html" title="SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法">SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22871.html" title="飞利浦TPH17.1A机芯液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22871.html" title="飞利浦TPH17.1A机芯液晶电视维修手册">飞利浦TPH17.1A机芯液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22870.html" title="飞利浦55PFL6300T3液晶电视电路图" data-original="http://file.wenhuiw.com/202306/a195bcaca1fd5a7.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22870.html" title="飞利浦55PFL6300T3液晶电视电路图">飞利浦55PFL6300T3液晶电视电路图</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22869.html" title="飞利浦42PFL540398液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/530b862f6bcbc01.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22869.html" title="飞利浦42PFL540398液晶电视维修手册">飞利浦42PFL540398液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22868.html" title="飞利浦32PFD502230液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22868.html" title="飞利浦32PFD502230液晶电视维修手册">飞利浦32PFD502230液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22867.html" title="飞利浦24PFD502230液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22867.html" title="飞利浦24PFD502230液晶电视维修手册">飞利浦24PFD502230液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22866.html" title="长虹液晶JUC7.820.00103653主板电路图" data-original="http://file.wenhuiw.com/202306/b35cb91c5bc4062.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22866.html" title="长虹液晶JUC7.820.00103653主板电路图">长虹液晶JUC7.820.00103653主板电路图</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22865.html" title="长虹UD55D6000ID液晶电视主板电路图" data-original="http://file.wenhuiw.com/202306/b35cb91c5bc4062.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22865.html" title="长虹UD55D6000ID液晶电视主板电路图">长虹UD55D6000ID液晶电视主板电路图</a></h4> </div> </div> </li> </ul> </div> </div> <div class="main-right col-xl-3 col-lg-3 col-md-3 hidden-sm hidden-xs"> <div class="side-box-dw"></div> <div class="side-fixed-box"> <div class="side shadow"> <a href="javasctipr:;" class="not-logged-in btn bg-yellow"><i class="fa fa-download"></i> 立即下载</a> <p class="down-score">下载本素材需消耗 <span class="f-red">50</span> 积分</p> <p class="down-feedback">无法下载?<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> <ul class="down-attribute"> <li><span>文件大小:</span>833.43 KB</li> <li><span>文件格式:</span>pdf</li> </ul> </div> <div class="side mt20 shadow"> <div class="module-title-box mb15"> <h2 class="title">随机推荐</h2> </div> <ul class="module-list"> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a9570.html" title="TCL AT2516U、AT2526U、AT2916U、AT2926U、AT2927U彩电原理图" style="display: block; background-image: url('http://file.wenhuiw.com/202303/7196a14dbaed4.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a9570.html" title="TCL AT2516U、AT2526U、AT2916U、AT2926U、AT2927U彩电原理图">TCL AT2516U、AT2526U、AT2916U、AT2926U、AT2927U彩电原理图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a8230.html" title="嘉华KE54B彩电电路原理图" style="display: block; background-image: url('http://file.wenhuiw.com/202303/f733dbb32710462.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a8230.html" title="嘉华KE54B彩电电路原理图">嘉华KE54B彩电电路原理图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a16898.html" title="索尼SONY TC-229SD电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/6ddb319551bd.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a16898.html" title="索尼SONY TC-229SD电路图">索尼SONY TC-229SD电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a21786.html" title="苏泊尔T0305(QF-096-05)电磁炉电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/d082ec659aaa7.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a21786.html" title="苏泊尔T0305(QF-096-05)电磁炉电路图">苏泊尔T0305(QF-096-05)电磁炉电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a15231.html" title="先锋PIONEER DEH-22UBXSUC电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/97f69055e262009.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a15231.html" title="先锋PIONEER DEH-22UBXSUC电路图">先锋PIONEER DEH-22UBXSUC电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a17369.html" title="建伍KENWOOD VR-257音视频播放机电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/47885c4921eb7ef.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a17369.html" title="建伍KENWOOD VR-257音视频播放机电路图">建伍KENWOOD VR-257音视频播放机电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a17640.html" title="建伍KENWOOD KDC-2024SA CD播放器电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/2da55fd6bb8d9b4.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a17640.html" title="建伍KENWOOD KDC-2024SA CD播放器电路图">建伍KENWOOD KDC-2024SA CD播放器电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a19344.html" title="LG 39LP360H-CA液晶电视说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/2ef038f382ccd15.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a19344.html" title="LG 39LP360H-CA液晶电视说明书">LG 39LP360H-CA液晶电视说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a7898.html" title="三洋 CEP2576D-00 CEP2576D--00彩电图纸" style="display: block; background-image: url('http://file.wenhuiw.com/202303/ce486b1333f4ed8.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)#没有设置高宽参数,将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a7898.html" title="三洋 CEP2576D-00 CEP2576D--00彩电图纸">三洋 CEP2576D-00 CEP2576D--00彩电图纸</a></h4> </div> </div> </li> </ul> </div> </div> </div> </div> <div class="main-box-dw"></div> <div class="scroll-to-top hidden-sm hidden-xs" id="toTop"> <i class="bi bi-arrow-up-circle-fill"></i> </div> <!-- 底部 --> <div class="footer"> <div class="container"> <div class="flex justify-center"> <span class="hidden-sm hidden-xs">© CopyRight 2022 文汇知识网</span> <a class="ml10 mr10" href="https://beian.miit.gov.cn" target="_blank">滇ICP备2022006959号-4</a> <span class="hidden-sm hidden-xs"><script> var _hmt = _hmt || []; (function() { var hm = document.createElement("script"); hm.src = "https://hm.baidu.com/hm.js?f0f56f82f7c67c360794e2549e59d9cd"; var s = document.getElementsByTagName("script")[0]; s.parentNode.insertBefore(hm, s); })(); </script> <a href="http://news.zzszq.net/">深知资讯网</a><a href="http://tv.zzszq.net/">深视网</a><a href="http://www.80hlw.com/">80商务</a></span> </div> </div> </div> <!-- 会员登录 --> <div id="login_box" class="hidden fixed"> <div class="login_box_title"> <h4 class="tc">会员登录</h4> <button id="close_login"><i class="fa fa-close"></i></button> </div> <form class="login-form" id="myform" action="" method="post"> <div class="form-group"> <input class="form-control" type="text" autocomplete="off" placeholder="会员名/邮箱/手机" name="data[username]" /> </div> <div class="form-group"> <input class="form-control" type="password" autocomplete="off" placeholder="登录密码" name="data[password]" /> </div> <div class="form-group"> <div class="col-6 pl0 pr0 fl"> <input class="form-control" type="text" autocomplete="off" placeholder="验证码" name="code" /> </div> <div class="col-6 tr fr"> <img align="absmiddle" style="cursor:pointer;" onclick="this.src='/index.php?s=api&c=api&m=captcha&width=120&height=35&t='+Math.random();" src="/index.php?s=api&c=api&m=captcha&width=120&height=35" /> </div> <div class="clearfix"></div> </div> <div class="form-group"> <button type="button" onclick="dr_ajax_member('http://www.wenhuiw.com/index.php?s=member&c=login&m=index', 'myform');" class="btn bg-green">登录</button> </div> <div class="form-group"> <a href="http://www.wenhuiw.com/index.php?s=member&c=register&m=index" id="register-btn" class="fr">注册账号</a> <input type="checkbox" name="remember" value="1" checked="checked" style="vertical-align: -2px;"/> 记住我 <a href="http://www.wenhuiw.com/index.php?s=member&c=login&m=find">忘记密码</a> </div> <div class="form-group tc"> <!--<p class="text-muted">第三方快捷登录</p>--> </div> </form> </div> <div class="mask-body mask-body-dark" style="display: none;"></div> <script src="/static/x2h-002/js/swiper-bundle.min.js"></script> <script src="/static/x2h-002/js/jquery.lazyload.js"></script> <script src="/static/x2h-002/js/common.js"></script> <script> $(function () { $.ajax({ type: "GET",dataType:"json", url: "/index.php?s=api&c=run&is_ajax=1&num=5" }); }); </script> </body> </html>
