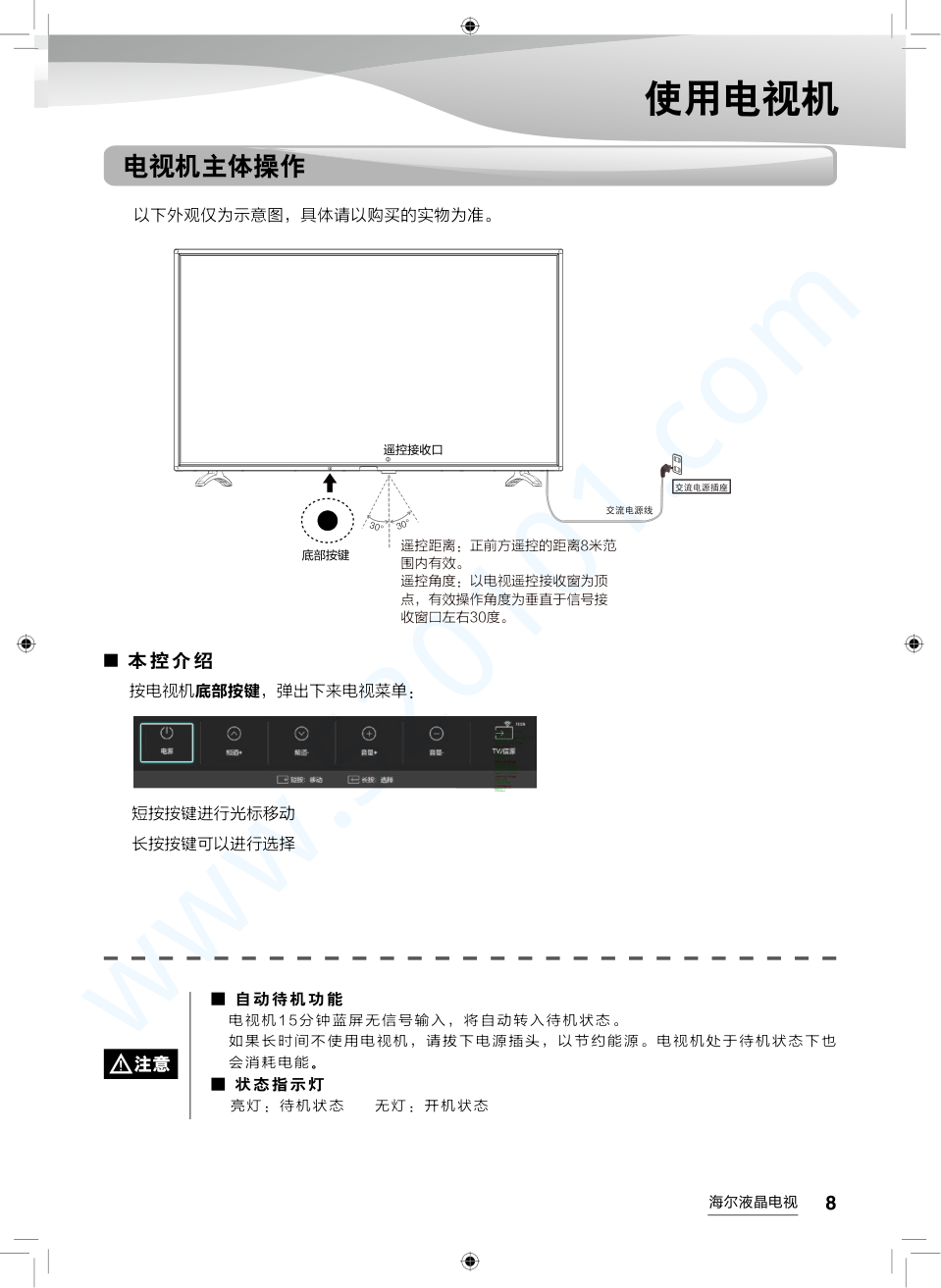

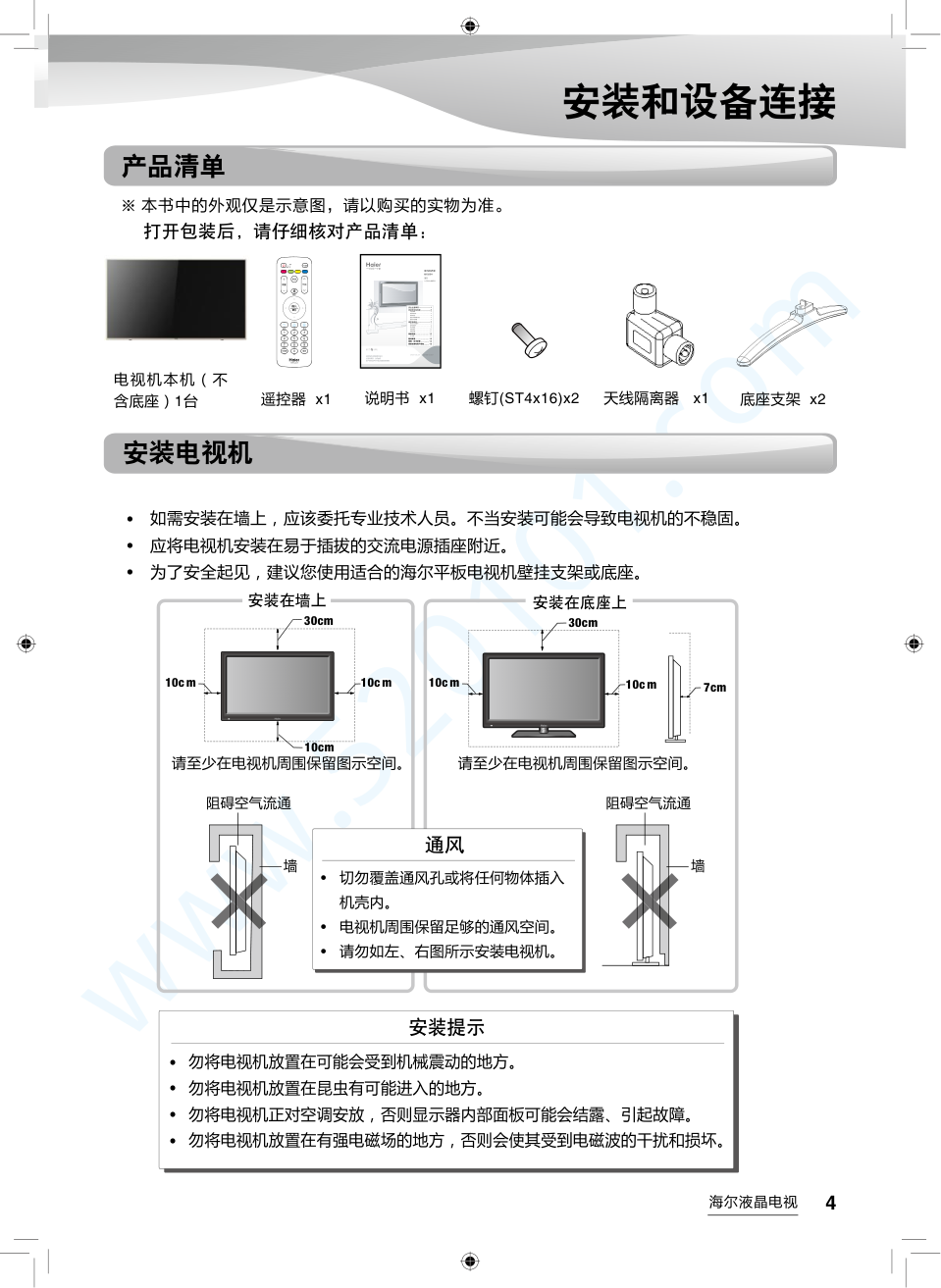

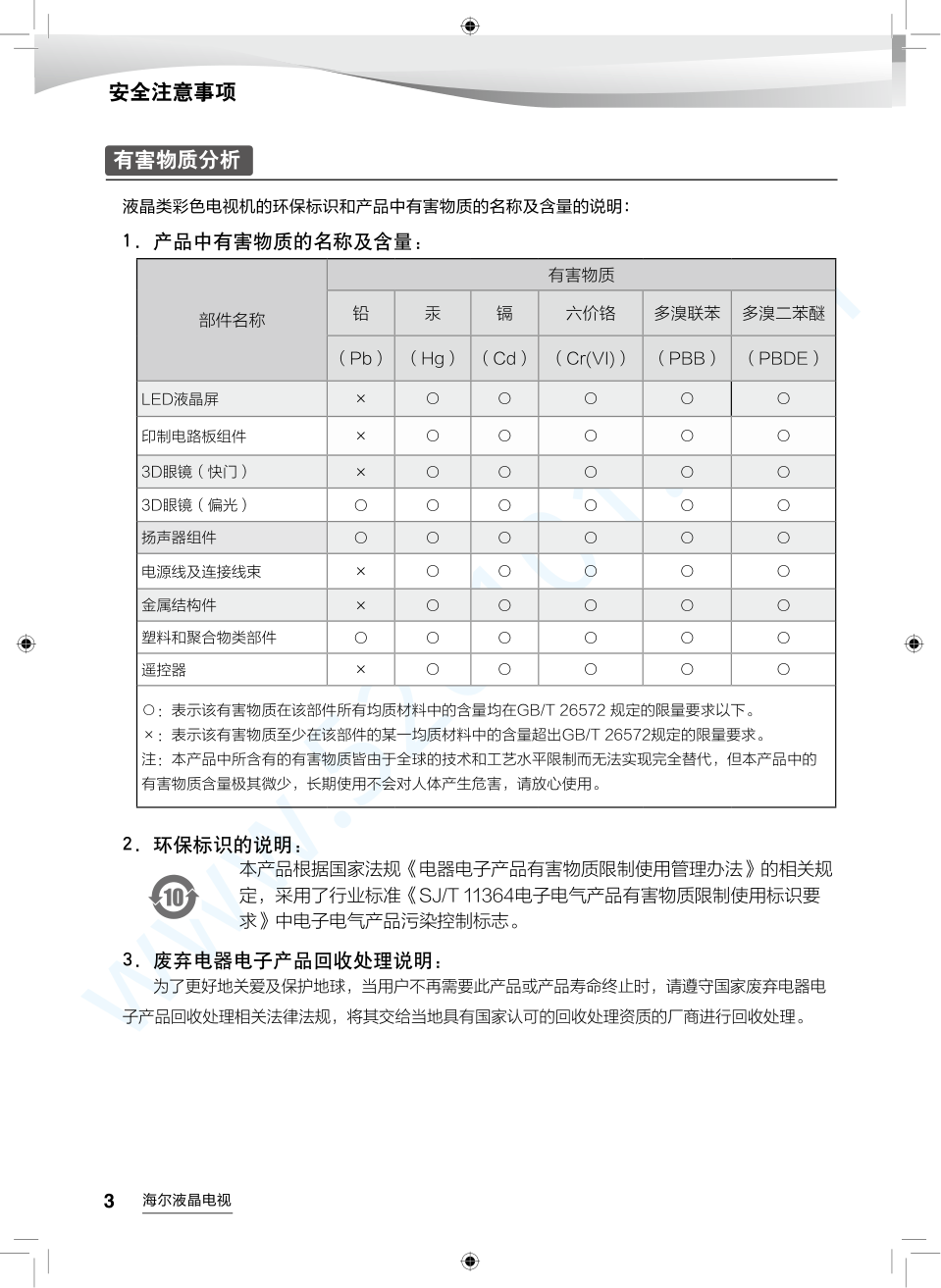

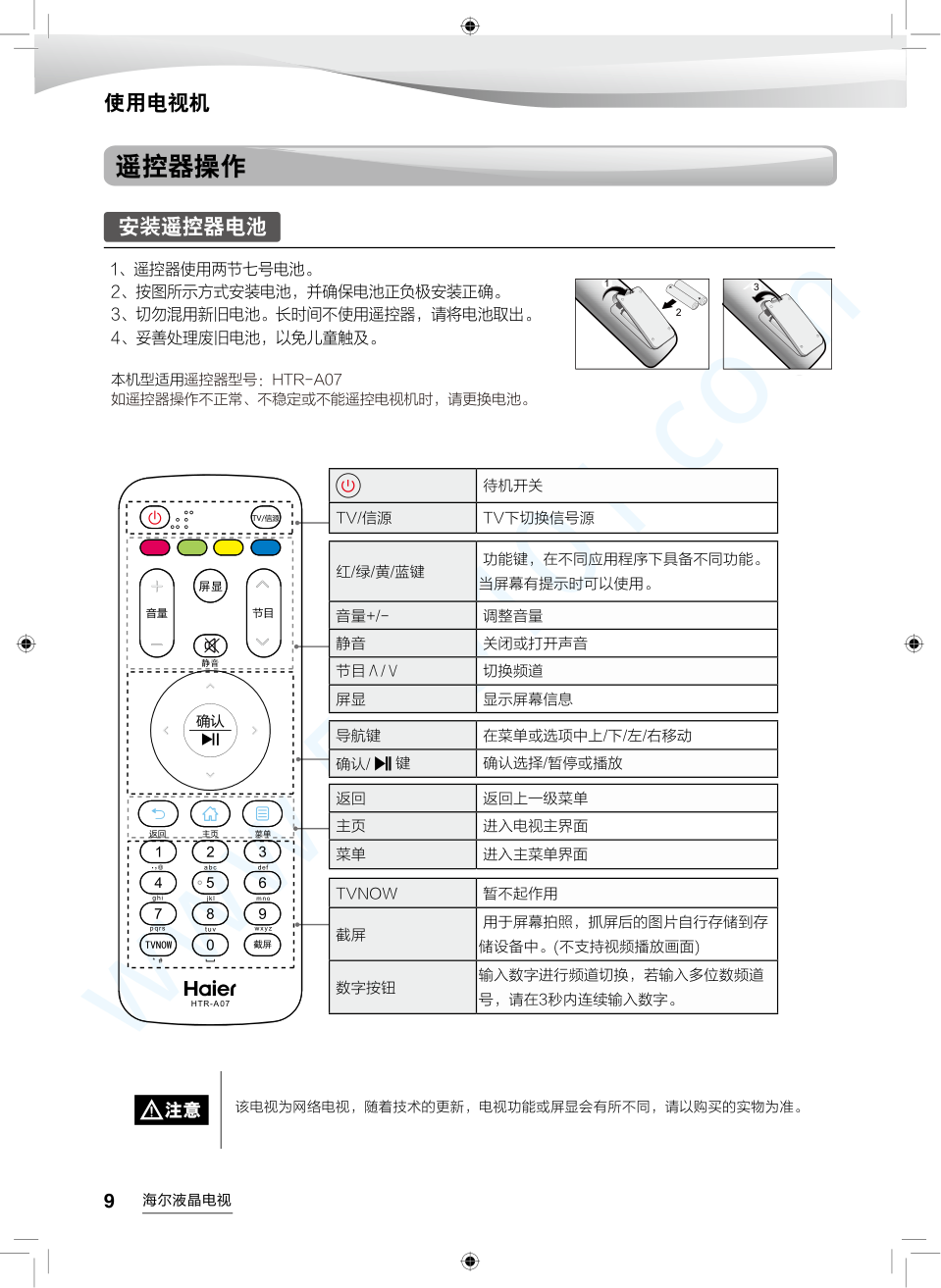

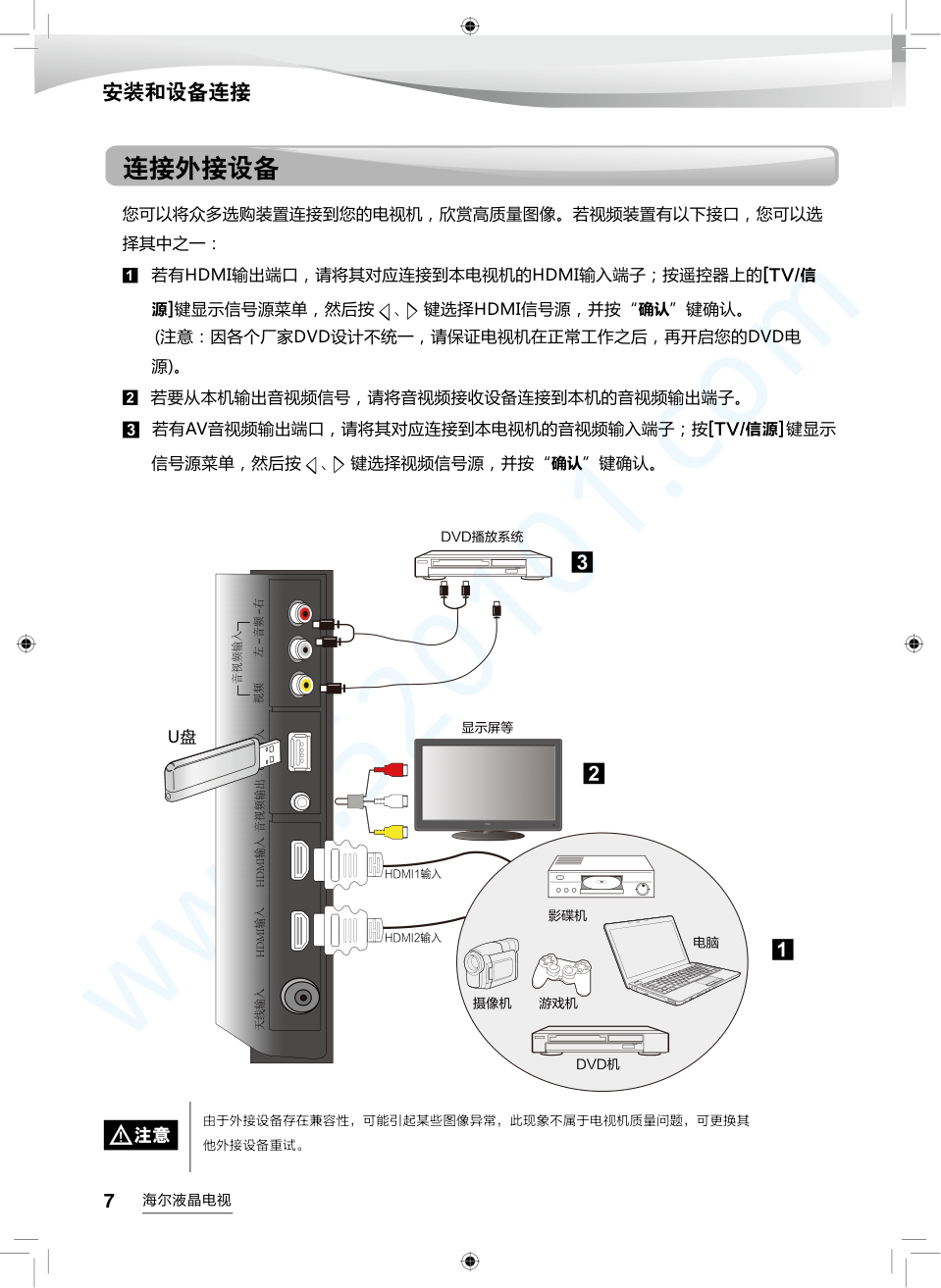

www.520101.com 安全注意事项 ........................1 安装和设备连接 ....................4 产品清单 .............................................. 4 安装电视机 ........................................... 4 安装底座支架 ....................................... 5 连接天线和机顶盒 ................................6 连接外接设备 ....................................... 7 使用电视机 ............................8 电视机主体操作 .................................... 8 遥控器操作 ........................................... 9 节目搜台 ............................................ 10 使用电视菜单 ......................12 网络智能功能 ......................14 疑问解答 .............................19 规格·技术参数 .....................20 保修说明和用户须知 ...........21 LE39AL88E51 www.520101.com 海尔液晶电视 1 使用前请仔细阅读以下安全注意事项： �� 可能造成人员伤亡 �� 可能造成伤害或财产损失 其中图示表示必须禁止的行为 其中图示表示必须执行的操作 发生以下情况 停电或者电压不稳定。 • 机内发出异常声音或气味。 • 交流电源线损坏。 • 电视机由于跌落、敲击或撞击而损坏。 • 任何液体或异物掉入机壳内。 •  立即关闭电视机，从电源 插座中拔下电源插头，并 及时联系授权的专业维修 人员检修。 ※ 有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速 打开门窗。 �� 安全注意事项 切勿使用交流220V、50Hz以外的 • 电源。 接入本设备的有线网络天线必须与 • 保护接地隔离，否则可能会引起着 火等危险。 切勿将电视机固定于不稳 • 固的位置， 否则可能会跌落损坏，甚至着火。 切勿将电视机放置于： • 强光直射、潮湿、过热或多灰尘的 环境； 储存或使用易燃易爆物质的环境； 有可燃性或腐蚀性气体的环境； 浴室、厨房等环境。 切勿使用破损的或不适合的插座， • 确保插头与插座接触良好。 切勿让电源插头和插座粘附灰尘和 • 金属附着物。 切勿损坏电源线： • 禁止改装电源线； 勿将重物压在电源线上； 保持电源线远离热源； 拔下电源插头时，请勿拉扯电源线。 切勿在同一个插座中并联太多的插 • 头，否则可能因功耗过大而着火。 切勿将明火（例如点燃的蜡烛）靠 • 近电视机，否则可能引起触电或火 灾。 设备不应遭受水滴或水溅，设备上 • 不应放置诸如花瓶一类的装满液体 的物品。 本产品断开装置为电源插头，配备给 • 液晶电视使用的插座应当装在液晶电 视附近，且应当便于操作，不得被其 他物体阻挡。 切勿用湿手触碰插头，否则容易引起 电击。 切勿在暴雨尤其有雷电时使用电视 机，请及时拔下电源和天线插头，以 防雷击。 切勿以任何方式自行拆装电视机，否 则可能会导致电击或着火。 所有修理都应委托专业的技术人员。 www.520101.com 海尔液晶电视 2 安全注意事项 请勿让儿童爬上电视机。 • 请将小附件放置于儿童无法触及的位 • 置，以免不小心吞下。 如因外出时间较长等原因长期不使用电 • 视机时，务必关闭电视机，拔下电源插 头。 清洁电视机时请拔下电源插头，使用 • 柔软的抹布蘸少量清水擦拭，切勿使 用工业化学试剂，注意防止异物和水 进入机器内部。 需要调整电视机的位置或者角度时， • 请断开所有电线连接并缓慢移动以防 止其跌落。 不要用硬物磨擦、敲击液晶显示屏， • 或用力扭曲、挤压液晶显示屏。 若液晶显示屏破裂，液体溅上皮肤，请立 • 即用清水冲洗15分钟。并向医生咨询。 徒手搬运电视机时，请抓住其四角并扶 • 住底部，切勿对面板施加压力。 切勿让静止画面（静止画面包括标志、 • 视频游戏、电脑图像、电子文本和4 : 3 模式显示的图像等）显示超过两小时 以上（时间可能随电视机使用情况而不 同）,否则电视机上会出现永久的残像。 因此而影响电视图像的收看，不属于保修 的范围。 请在适当光线条件下观看电视，光线不 • 足或长时间观看电视会损害您的视力。 �� www.520101.com 海尔液晶电视 3 安全注意事项 有害物质分析 液晶类彩色电视机的环保标识和产品中有害物质的名称及含量的说明： 1. 产品中有害物质的名称及含量： 部件名称 有害物质 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb） （Hg） （Cd） （Cr(VI)） （PBB） （PBDE） LED液晶屏 × ○ ○ ○ ○ ○ 印制电路板组件 × ○ ○ ○ ○ ○ 3D眼镜（快门） × ○ ○ ○ ○ ○ 3D眼镜（偏光） ○ ○ ○ ○ ○ ○ 扬声器组件 ○ ○ ○ ○ ○ ○ 电源线及连接线束 × ○ ○ ○ ○ ○ 金属结构件 × ○ ○ ○ ○ ○ 塑料和聚合物类部件 ○ ○ ○ ○ ○ ○ 遥控器 × ○ ○ ○ ○ ○ ○：表示该有害物质在该部件所有均质材料中的含量均在GB/T.26572.规定的限量要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T.26572规定的限量要求。 注：本产品中所含有的有害物质皆由于全球的技术和工艺水平限制而无法实现完全替代，但本产品中的 有害物质含量极其微少，长期使用不会对人体产生危害，请放心使用。 2. 环保标识的说明： 本产品根据国家法规《电器电子产品有害物质限制使用管理办法》的相关规 定，采用了行业标准《SJ/T.11364电子电气产品有害物质限制使用标识要 求》中电子电气产品污染控制标志。 3. 废弃电器电子产品回收处理说明： 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电 子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 www.520101.com 海尔液晶电视 4 产品清单 ※ 本书中的外观仅是示意图，请以购买的实物为准。 安装和设备连接 打开包装后，请仔细核对产品清单： 遥控器 x1 天线隔离器 x1 说明书 x1 底座支架 x2 10c m 10c m 7cm 30cm 10c m 10cm 10c m 30cm 通风 切勿覆盖通风孔或将任何物体插入 • 机壳内。 电视机周围保留足够的通风空间。 • 请勿如左、右图所示安装电视机。 • 安装提示 勿将电视机放置在可能会受到机械震动的地方。 • 勿将电视机放置在昆虫有可能进入的地方。 • 勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。 • 勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。 • 安装电视机 如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。 • 应将电视机安装在易于插拔的交流电源插座附近。 • 为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。 • 电视机本机（不 含底座）1台 螺钉(ST4x16)x2 * # HTR A07 - pqrs tuv wxyz mno jkl ghi abc def 安全注意事项 ........................1 安装和设备连接 ....................4 产品清单 .............................................. 4 安装电视机 ........................................... 4 安装底座 .............................................. 5 连接天线和机顶盒 ................................5 连接外接设备 ....................................... 6 使用电视机 ............................7 电视机主体操作 .................................... 7 遥控器操作 ........................................... 8 节目搜索 .............................................. 9 网络连接 ............................................ 10 网络设置 ............................................11 高级功能...................... 12 3D功能 .............................................. 12 疑问解答...................... 13 规格·技术参数 ............. 14 保修说明和用户须知 ........ 15 LE39AL88E51 www.520101.com 海尔液晶电视 5 安装和设备连接 安装底座支架 ● 请将电视机牢固地放置在平稳的水平面上，如放置在不平稳处，可能会因电视机倾倒、 掉落而造成人身伤害。 ● 图示仅供参考，机器外观请以购买实物为准。 ■ 底座安装示意图 将电视机屏幕向下放置在铺有柔软桌布的台上， 将两个底座的定位柱按图中所示方向分别插入整 机中，根据图中所示箭头位置固定螺钉完成安 装。 安装完成。 www.520101.com 海尔液晶电视 6 安装和设备连接 连接天线和机顶盒 本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。 ※ 第一次使用电视机收看电视前需要搜索节目。→ 第10页“节目搜台” 当电视机同时接入有线天线（或机顶盒）和I类电器的音视频设备（该设备使 • 用带保护接地的交流220V电源）时，需要使用有线天线隔离器，否则可能会 引起着火等危险。 当电视机不连接I类电器设备时，不需要使用天线隔离器。 • �� 户外或室内天线 或室内有线 天线输入 本 机 端 口 1、按照机器上的图示将AV音视频线插入音视频输入端子中。 2、连接好机顶盒后端的AV音视频线。 3、将机顶盒和机器上的AV音视频线按照相应的颜色对接。 ■ 仅连接天线 ■ 连接天线和机顶盒 天线输入 � � � � ����� ����� ������� 天线输入 HDMI输入 音视频输出 音视频输入 视频 音频 左 右 USB输 入 � � � ����� www.520101.com 海尔液晶电视 7 连接外接设备 安装和设备连接 您可以将众多选购装置连接到您的电视机，欣赏高质量图像。若视频装置有以下接口，您可以选 择其中之一： 若有HDMI输出端口，请将其对应连接到本电视机的HDMI输入端子；按遥控器上的[TV/信 源]键显示信号源菜单，然后按 、 键选择HDMI信号源，并按“确认”键确认。 (注意：因各个厂家DVD设计不统一，请保证电视机在正常工作之后，再开启您的DVD电 源)。 若要从本机输出音视频信号，请将音视频接收设备连接到本机的音视频输出端子。 若有AV音视频输出端口，请将其对应连接到本电视机的音视频输入端子；按[TV/信源]键显示 信号源菜单，然后按 、 键选择视频信号源，并按“确认”键确认。 天线输入 HDMI输入 HDMI1输入 HDMI2输入 HDMI输入 音视频输出 音视频输入 视频 音频 左 右 USB输 入 由于外接设备存在兼容性，可能引起某些图像异常，此现象不属于电视机质量问题，可更换其 他外接设备重试。 U盘 www.520101.com 海尔液晶电视 8 电视机主体操作 ■ 本控介绍 使用电视机 以下外观仅为示意图，具体请以购买的实物为准。 ■ 自动待机功能 电视机15分钟蓝屏无信号输入，将自动转入待机状态。 如果长时间不使用电视机，请拔下电源插头，以节约能源。电视机处于待机状态下也 会消耗电能。 ■ 状态指示灯 亮灯：待机状态 无灯：开机状态 30° 30° 遥控距离：正前方遥控的距离8米范 围内有效。 遥控角度：以电视遥控接收窗为顶 点，有效操作角度为垂直于信号接 收窗口左右30度。 按电视机底部按键，弹出下来电视菜单： 短按按键进行光标移动 长按按键可以进行选择 www.520101.com 海尔液晶电视 9 遥控器操作 使用电视机 安装遥控器电池 1、遥控器使用两节七号电池。 2、按图所示方式安装电池，并确保电池正负极安装正确。 3、切勿混用新旧电池。长时间不使用遥控器，请将电池取出。 4、妥善处理废旧电池，以免儿童触及。 本机型适用遥控器型号：HTR-A07 如遥控器操作不正常、不稳定或不能遥控电视机时，请更换电池。 �� �� ����� �� * # HTR A07 - pqrs tuv wxyz mno jkl ghi abc def . .待机开关 .TV/信源 .TV下切换信号源 .红/绿/黄/蓝键 .功能键，在不同应用程序下具备不同功能。 当屏幕有提示时可以使用。 .音量+/- .调整音量 .静音 .关闭或打开声音 .节目∧/∨ .切换频道 .屏显 .显示屏幕信息 .导航键 .在菜单或选项中上/下/左/右移动 .确认/. .键 .确认选择/暂停或播放 .返回 .返回上一级菜单 .主页 .进入电视主界面 .菜单 .进入主菜单界面 .TVNOW .暂不起作用 .截屏 .用于屏幕拍照，抓屏后的图片自行存储到存 储设备中。(不支持视频播放画面) .数字按钮 输入数字进行频道切换，若输入多位数频道 号，请在3秒内连续输入数字。 该电视为网络电视，随着技术的更新，电视功能或屏显会有所不同，请以购买的实物为准。 �� www.520101.com 海尔液晶电视 10 使用电视机 节目搜台 按确认键进入，按 、 键选择[自动搜 台]项目开始自动搜台，如果需要中断请按 确认键。 按 、 键选择.[频道]，.按 键进入， 、 键选择[模拟电视]。 按 、 键选择您要选择[频道编辑]项 目进入，.按 、 键选择项目，按 、 键进行调整。 按菜单键，进入主菜单。 进入[频道]主菜单后，.按 键进入， 、 键选择[模拟电视]，按确认键进入。 1 1 3 2 2 搜台完毕 搜台需要等待一段时间，搜台完毕后自动结束，并 开始播放节目。 模拟电视自动搜台 模拟电视手动搜台 第一次使用电视机收看电视前需要搜索节目。搜索节目前，请确认天线已正确连接.→.第6页“连接天线”。 需要搜索全部节目请使用.[自动搜台]。 电视菜单下，按 、 、 、 键控制光标。按确认键进入光标选择项目，按返回键返回上一级菜单。 自动搜台后将按照频段自动排列频道顺序。 . „ 原本的节目列表将被覆盖。 . „ 按遥控器上的TV/信源键显示信号源菜单，按 、 键选择 [模拟电视]信号源， 并按确 认键确认。然后执行下面的步骤： 手动搜台 „ „ ：按 、 键进行手动搜索节目。 微调 „ „ ：小幅度调整频道频率。一般情况下不用进行 调整，只有在信号不好的情况下进行微调。 彩色制式 „ „ ：在..[PAL].→.[NTSC].→.[SECAM]. → [AUTO].之间切换。一般情况下不需要调整。 声音制式 „ „ ：在 [DK].→[I].→.[M].→.[BG]之间切 换。一般情况下不需要调整，自动搜台时通常设置 为.[DK] 制式。 www.520101.com 海尔液晶电视 11 使用电视机 节目搜台 按确认键进入，按 、 键选择[自动搜 台]项目，按确认键开始自动搜台，如果需 要中断请按确认键。 按确认键进入，按 、 键选择[手动搜 台]项目，.按确认键进入，按 、 键设置 频道号。将光标移到开始按扭，按确认键搜 索。 按菜单键，进入主菜单。 按菜单键，进入主菜单。 3 数字电视手动搜台 按遥控器上的TV/信源键显示信号源菜单，按 、 键选择 [数字电视]信号源， 并按确 认键确认。然后执行下面的步骤： 1 1 3 搜台完毕 搜台需要等待一段时间，搜台完毕后自动 结束，并开始播放节目。 数字电视自动搜台 搜台完毕 搜索完一个频率后自动保存。 按 、 键选择.[频道]，.按 键进入， 、 键选择[数字电视]。 按 、 键选择.[频道]，.按 键进入，. 、 键选择[数字电视]。 2 2 本机具有数字电视功能，采用了数字电视接收芯片，由于各地运营商的运作模式差异以及内 容、规范、业务存在变更与升级的可能性，因此无法保证本机一直能收看到数字电视节目。 �� www.520101.com 海尔液晶电视 12 电视菜单设定一览 按菜单键进入菜单界面，通过 、 、 、 键选择要设定的项目，按确认键确认。 按返回键返回上一级菜单。 使用电视菜单 图像 明亮 鲜明、亮丽，富有动感的图像效果。 标准 亮度、色彩适中的图像效果。 柔和 柔和、浅淡的图像效果。 用户 设定自己喜好的图像效果，选中用户项目后，按确认键进入用户子菜单，您可以 对对比度、亮度、色度、清晰度等项目进行设定，设定出自己喜欢的画面效果。 选中子项目后，按遥控器上的. .、 键进行设置。 声音 标准 系统设定的标准声音效果。 音乐 明快的韵律，圆润的声音及乐器的音色和余韵，呈现的宛如就在眼前般演奏的临 场演唱会。 电影 电影演出效果般的图像配合具有开阔感染力的音效，令人享受到如同影院般的临 场感。 新闻 提升了播音员和解说员声音的清晰度，符合新闻视听。 用户 设定自己喜好的声音效果，您可以对环绕声、平衡、声音切换、智能音量控制等 项目进行设定，设定自己喜好的声音效果。 调整 满屏 将DVD或宽屏广播的图像尺寸调整为满屏显示。 4：3 电影或正常广播的默认设置。 放大 针对4:3信号中含有的16:9图像，进行放大成满屏效果显示。 电影 针对超宽屏幕信号（信号长宽比2.35:1），进行同比例放大成满屏效果显示。 全景 图像中间部分比例保持不变，左右两边区域做线性拉伸的图像效果。 全真 针对输入HDMI或分量输入（1080i/50Hz）信号时，连续显示为完整图像。 www.520101.com 海尔液晶电视 13 电视菜单设定一览 使用电视菜单 节能 逍遥听 该功能类似电视广播一样，开启该功能，只有声音没有图像画面。例如：在用 户打扫卫生或收拾家居时，可以仅提供声音，而没有图像，不仅节能，而且不 错过精彩。 动态 背光亮度最大，适合动态画面使用。 明亮 背光亮度大，拥有最佳画面表现力。 普通 背光亮度较低，功耗较小。 夜景 背光亮度最低，功耗小，适合夜晚使用。 频道 模拟电视 详见第10页 数字电视 系统 账号与支付 可对我的账号、支付管理、安全锁、注册等辅助功能进行设置。 通用设置 可以定义设备的名称、查看系统信息、对系统升级、恢复出厂、一键清理等辅 助功能进行设置。 网络设置 可以对电视机进行互联网连接，包括有线网络连接、无线网络连接、网络诊断 和网速测试等项目进行设置。 高级设置 可对屏幕保护、开机音乐、开机启动HOME、睡眠时间等辅助功能进行设置。 www.520101.com 海尔液晶电视 14 网络智能功能 网络连接 本机支持网络功能，首先必须正确连接网络。 以下是网络连接方式。 墙上的LAN 端口 LAN 缆线 无线路由器 通过无线路由器连接至互联网。无线路由器设置请参照无线路由器说明书。 本机已内置无线适配器，无需外接，通过无线路由器直接接收网络信号。 无线网络连接 ※ 本设备包含型号核准代码为CMIIT ID号：2014DP5588， 2014DP6501，2014DJ4815，2015DP2005， 2016DP4496(M)、2016DP3084、2016DP5920(M)、2016DP5860、2016DP3684之一或多个无线电发射模块。 通过有线网络连接至互联网。 本机可以通过USB接口转RJ45网线转接器，外接有线网络。 有线网络连接 ※ 图示中的设备需要另行购买，本电视机不提供。 天线输入 HDMI输入 音视频输出 USB输 入 ■ 连接调制解调器（ADSL、有线通、网通等），通过路由器连接互联网。 * 本机无自动拨号功能，不支持需要自动拨号的调制解调器。 www.520101.com 海尔液晶电视 15 网络连接设置 网络智能功能 选择想要的网络连接方式，并正确设置参数。 按菜单键进入主菜单，按. .、 .键选择 [系统]，按 键进入，按 .、 .键选择 [网络设 置]，再按确认键进入。按 、 、. .、 .键选择有线网络连接、无线网络连接、Wi-Fi„热 点、网络诊断、网速测试等项目进行设置。 1、为保证网络功能顺畅，建议您的网络带宽至少为2M。 2、由于网络环境不同，可能会出现缓冲或者卡顿的问题，这属于正常现象。 3、由于稳定性和网络的通畅性等问题，可造成系统不能正常工作，虽然极少出现，但属 于正常现象，请尝试关闭电源重新开启，使系统重新初始化，从而恢复正常工作。 4、Wi-Fi.热点的SSID不支持中文字符。 无线网络连接设置 由于此功能下内容和页面会不断优化，您所见电视图片可能与下述展示图片有所差异，请以实 物为准。 无线网络连接：按 、 、. .、 键选择无线网络连接，按确认键进入无线连接界面，（请 先设置Wi-Fi热点为关），按. .、 键设置无线网络为开。按 、 键选择您所要连接的无线 网络名称，然后根据页面提示进行输入密码等操作。 添加网络：可以手动添加您想要的网络。 .................按 、 键选择添加网络，按确认键进入，然后根据页面提示进行操作。 �� www.520101.com 海尔液晶电视 16 网络智能功能 有线网络连接设置 按.. .、 键选择手动或自动连接，按 、 键选择IP地址、子网掩码、网关 等项目，按确认键进入，按遥控器上的数 字键输入相应数据。 按 、 、. .、 键选择有线网络连 接，按确认键进入。 1 2 开启Wi-Fi热点功能，电视机就可以作为小型路由器，用户可以将其它上网设备连接到这个热 点来上网。该功能是通过有线网络来连接的，在使用前，请关闭无线网络功能。该功能仅支持 内置无线网卡的产品。 1、按 、 、 .、 键选择Wi-Fi热点项目，按确认键进入，Wi-Fi热点默认为 [关]，按 .、 .键使之为打开状态。. 2、按 、 键可以对SSID、安全类型和密码项进行设置。获得密码后，用户就可以设置其 它上网设备（例如电脑、手机等）进行上网。 诊断网络连接是否正常。 测量网络运行的速度。 Wi-Fi热点 网络诊断 网速测试 本机可以通过USB接口转RJ45网线转换器，外接有线网络，连接好有线后，需要进行有线网络连接 设置。 www.520101.com 海尔液晶电视 17 应用 本机为您推荐各类应用，方便用户安装自己想要 的应用。 按遥控器上的主页键进入电视主页界面，按 、 、. .、 .键选择应用图标，再按确认键进 入，然后您可以 、 、. .、 .键进行选择您 喜欢的应用类文件，按确认键即可。 在应用中心安装后的应用进入到我的应用项目中。 若想浏览，点击我的应用图标进入可以进行观看或 浏览。 安装后的应用若想卸载，点击我的应用图标进入，按 、 、. .、 .键选择需要卸载的应用， 按确认键，再按 键选择“卸载”字样，按确认键卸载即可。 网络智能功能 主页板块介绍 按遥控器上的主页键进入电视主页界面，本机主页 桌面为您提供多种应用，包括：影视、热门推荐等。 按 、 、. .、 .键选择喜爱内容或相关应 用，再按确认键进入，然后根据页面提示进行操作。 1、.电视主页上的应用程序请以实物为准。 2、.主页下各大版块里的内容会随时更新。 3、.建议到应用中心下载应用程序，因安装非应用中心下载的应用程序而出现的问题不在保修范围之 内。. 4、应用中心下载的应用程序为第三方应用，海尔电视对其内容的及时性、可行性、正确性不做任何 形式的保证。 本机为智能电视，正确与网络连接后，本机可以为您提供视频、音乐等各种丰富的应用。您 可以从应用中下载、安装各种免费或付费的应用程序，来扩充您的电视功能。 此外，您可以进入系统菜单中的应用管理项目对电视中的程序进行管理或操作。 �� www.520101.com 海尔液晶电视 18 本 • 机支持的文件格式：支持的视频文件格式：*.wmv，*.mpg，*.mpeg，*.dat，*.avi， *.mov，*.mp4，*.rm等；支持的图片文件格式：*.jpg，*.bmp，*.png等；支持的音频文件格 式：*.mp3，*.wma等。*部分格式文件编码不同，可能会不支持。 装应用项目只支持安装.wpk格式文件。 • 本 • 机USB接口并不能兼容所有存储设备，它可以支持绝大多数的硬盘、U盘等，若出现不识别情 况，不属于本机故障，与设备的驱动有关。 随着 • 设备的不同，存储内容的不同，本机播放器读取信息需要的时间也不一样，有可能出现信息 读取速度的暂时变慢，请注意这并非本机故障。 请 • 避免在文件读取过程中插拔USB设备，否则有可能损害您的系统文件。 本 • 机系统相当于一个复杂的电脑系统，在文件读取或播放时，由于USB设备的兼容性和稳定性的 差异，可能会出现画面 静止或操作不响应现象。请尝试关闭电视机使系统重新初始化，从而恢复 正常工作。 由于 • 部分音、视频文件编码格式不符合标准，可能在本机无法正常播放，不属于本机故障。 海 • 尔对外接数码储存设备的质量问题或数据丢失概不负责。 3、在播放音乐或视频的过程中，按菜单键呼出播放控制菜单，按 、 、 、 键选择想要设 置的项目，按确认键确认。 4、在播放图片、音乐或视频时，按遥控器上的导航键可以切换上一文件或下一文件；按确认键可以 进行播放或暂停操作。 多媒体播放 进入多媒体播放： 插入U盘或移动硬盘，弹出如下图示； 若想再次进入多媒体播放： 进入主页，点击我的应用图标，按确认键进入我的应用界面，按 、 、 、 键选择多媒体播 放图标进入即可。 多媒体播放可以分别选择图片、音乐、视频、应用和全部项目： 1、按 、 键移动光标选择视频、 图片、 应用、 音乐或全部项目。 2、按确认键进入，按 、 、 、 键选择文件，按确认键打开文件，按导航键选择想要欣赏 的图片、音乐、视频文件，按确认键播放文件。 www.520101.com 海尔液晶电视 19 疑问解答 ������������������ ������������������ ������������������� ������������������� ������ ��������������������� ����� ����������������� �������� ���������嘈� ���������������������� �������������������������������� �������������� ���������������������� �������������� ���������� �������������� ������������� 在您要求修理前，请检查以下项目。 如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。 自检 以下情况不属于故障： 电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗 • 点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素， 不会影响电视机的整体性能。 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。 • 如果画面、声音没有异常，出现以下情况不用担心： • 用手触摸液晶显示屏和金属后壳感到静电。 电视机后部和屏幕温度较高。 www.520101.com 海尔液晶电视 20 规格·技术参数 ■ 机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据） 型号 整机消 耗功率 音频输 出功率 机器净尺寸 (长×宽×高)(含底座) 机器净尺寸 (长×宽×高)(不含底座) 净重 (含底座) 净重 (不含底座) LE39AL88E51 74W 2x8W 887x169x548(mm) 887x75x510(mm) 6.15kg 6.06kg ■ 支持的HDMI接口 输入格式 ■ 支持的USB视频格式 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 720p 50/60 1080i/1080p 50/60 编码方式 刷新频率 （Hz） H.264 1080P 60 WMV/VC-1 1080P 30 MVC 1080P 30 MPEG-2 1080P 30 MPEG-1 1080P 30 ■ 电视机基本规格和参数 电源 ~220V 50Hz 接收电视 制式 数字信号 DTMB 模拟信号 SECAM、AUTO、PAL、NTSC，DK、 BG、M、I 视频输入 视频 (CVBS) ，HDMI，USB 环境条件 使用环境温度 ： +5℃～+35℃ 使用环境湿度 ： 20%～80% 存贮温度 ： -15℃～+45℃ 存贮湿度 ： ≤80% 大气压力 ： 86~106Kpa 如果存贮温度低于0℃，请先将机器放置于工作温度的环境中进行恢复2小时， 然后再通电使用，以保护您的电视机不受到损坏。 产品执行标准：Q/0212HDM 001-2015 特别说明： 设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参 考，请您以购买的实物为准。 ■ 支持的CVBS输入格式 信号格式 刷新频率 （Hz） 480i/480p 60 576i/576p 50 www.520101.com 海尔液晶电视 21 保修说明和用户须知 用户须知 尊敬的用户： 感谢您选用海尔牌电视机，我公司将按照《消费者权益保护法》的有关规定，凭电子保修卡（扫描封面 二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快 捷）或发票，为您提供下列服务： 1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组 件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示 屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。 2、“三包”有效期的计算方法如下： 2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供 有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起 计算； 2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。 2.3、自安装之日起，7天内出现性能故障，用户可选择退机、换机或维修处理；自安装之日起，15天 内出现性能故障，用户可选择换机或维修处理。 3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。 4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务： 4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的； 4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落 等）造成故障的； 4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的； 4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏； 4.5 遥控器因剧烈震动内外部受损。 收费修理应向您提供收费标准及发票。 5、每次服务后，如满意，请在上门服务记录单上签字。 6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。 7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。 对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零 部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交 费。 *使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。 www.520101.com 海尔液晶电视 22 感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务： “1”：指送货安装服务“一次就好” “5”：指五项组合服务 【A】„安全测电服务： 服务前为您安全测电并提醒讲解到位。 【B】„讲解指导使用： 向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。 【C】一站式通检： 对用户家其他电器逐一通检保养。 【D】健康测水质：„对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。 【E】一站式服务营销：„根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供 上门设计、送货、安装、维保一条龙服务。 体现海尔真诚、贴心的服务，海尔友情提醒您： 海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付 材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》,也可登陆http://fuwu.rrs.com查 询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或 登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。 海尔，期待您的参与！ 如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。 尊敬的用户： 保修说明和用户须知 www.520101.com 2017年03月01版次 专用号：0090511257 电视机合格证 地址：山东省青岛市崂山区海尔路1号海尔工业园 在线报修地址：http://service.haier.com 售后服务热线：4006 999 999 网址：www.haier.com Certificate of Quality 检验员： 生产日期详见S/N码 青岛 多媒体有限公司
