海信彩电07年9月技术服务期刊

分类:电子电工 日期: 点击:0
海信彩电07年9月技术服务期刊-0 海信彩电07年9月技术服务期刊-1 海信彩电07年9月技术服务期刊-2 海信彩电07年9月技术服务期刊-3 海信彩电07年9月技术服务期刊-4 海信彩电07年9月技术服务期刊-5 海信彩电07年9月技术服务期刊-6 海信彩电07年9月技术服务期刊-7 海信彩电07年9月技术服务期刊-8 海信彩电07年9月技术服务期刊-9

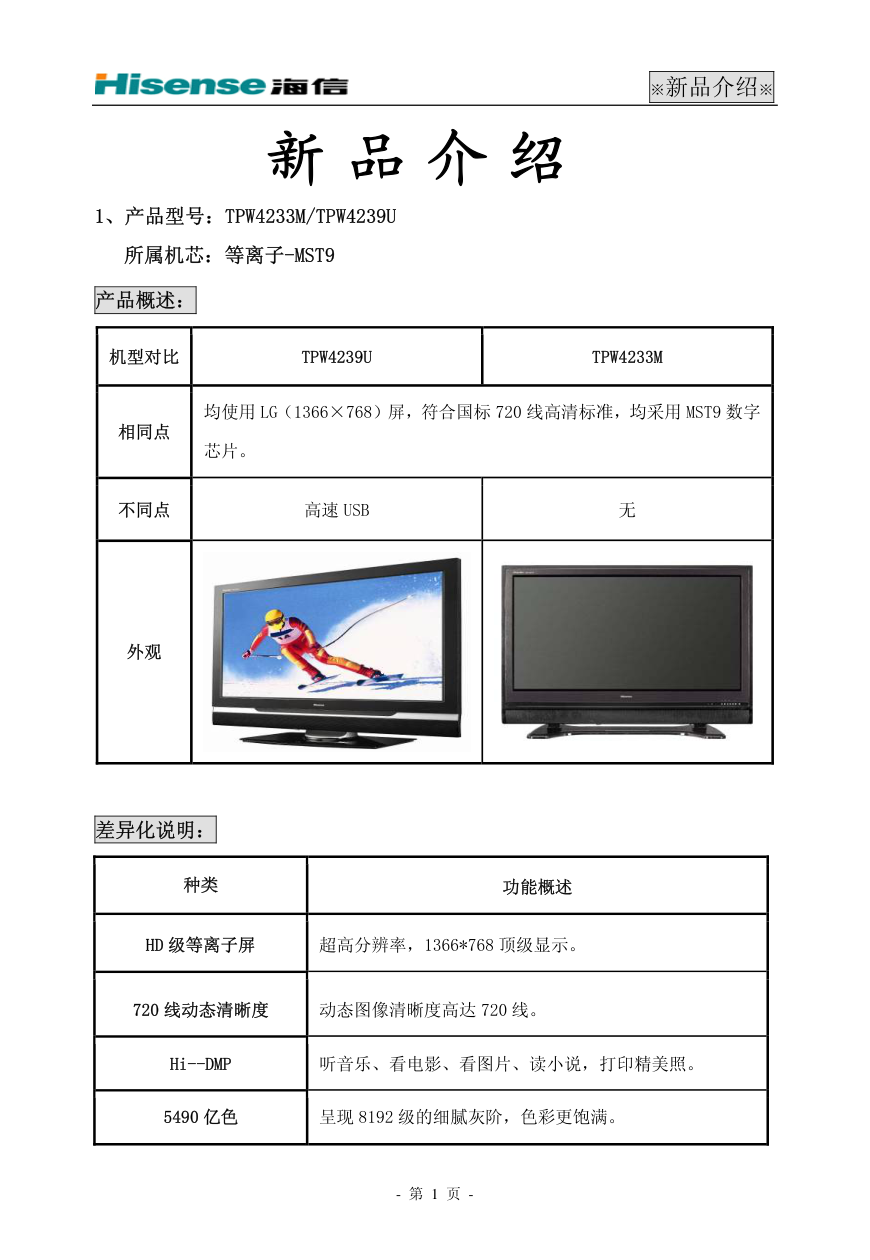

※新品介绍※ - 第 1 页 - 新 品 介 绍 1、产品型号:TPW4233M/TPW4239U 所属机芯:等离子-MST9 产品概述: 机型对比 TPW4239U TPW4233M 相同点 均使用 LG(1366×768)屏,符合国标 720 线高清标准,均采用 MST9 数字 芯片。 不同点 高速 USB 无 外观 差异化说明: 种类 功能概述 HD 级等离子屏 超高分辨率,1366*768 顶级显示。 720 线动态清晰度 动态图像清晰度高达 720 线。 Hi--DMP 听音乐、看电影、看图片、读小说,打印精美照。 5490 亿色 呈现 8192 级的细腻灰阶,色彩更饱满。 ※新品介绍※ - 第 2 页 - 差异化功能: ◆ HD 级等离子屏: 海信高清等离子采用用物理分辨率 1366×768 的 13Bit 专业等离子屏,完全符合国 家数字高清标准,真实还原高清画质。创造出犹如身临其境、触手可及的真实视界。 ◆ 720 线动态清晰度: 海信高清等离子电视,率先采用高新画质处理技术和高分辨率模块,使动态图像清 晰度高达 720 线以上,完全符合国家高清标准,让你真正的体验动态高清画质。从此, 运动画面更加流畅,极速视界也能清晰再现。 ◆ HI—DMP: 海信高速双流媒体让您的生活变得轻松而简单,它可随意连接数码相机、U 盘、移 ※新品介绍※ - 第 3 页 - 动硬盘,可阅读 MD、MS、SD、MMC、CF 等各种格式的媒体存储卡。无论您是在听音乐、 看电影、看图片、读小说、还是打印精美照,或者连接其它的外接设备,海信液晶电视 都能轻松满足您的需求,让您真正进入数码时代,尽情享受娱乐生活。 ◆ 5490 亿色: 13bit 高流量的专业等离子屏,带来的明显优势有:灰阶(灰度等级)更加丰富、 平滑,可以达到 8192(2 13);色彩更加饱满,可以达到 5490 亿色。普通的等离子屏为 8bit,灰阶为 256(2 8),色彩为 16.77 万色。 基本功能: 种类 功能概述 高对比度 15000:1 实现了 3D 数码降噪和 MPGE 数字降噪 高亮度 1800Nit 对色彩进行数字分析、运算、显示 多模式屏幕显示 全屏(16:9)、4:3、缩放 1、缩放 2、全景等多种宽高比可 供选择 LVDS 编解码技术 实现了 3D 数码降噪和 MPGE 数字降噪 ※新品介绍※ - 第 4 页 - 像素智能移动功能 防止灼伤屏幕,延长屏幕寿命,从而有效解决等离子的致命 缺陷。 五段式均衡器 更精准的对音响精确细分定位。 主要参数: 分类 项目 TPW4239U TPW4233M 图像 分辨率 1366×768 1366×768 对比度 15000:1 15000:1 亮度 1800nit 1800nit 视角 178 178 ACM 色彩优化 ● ● PC 自动调整 ● ● 3D 降噪 ● ● 图像模式 ● ● 数码定影 ● ● 声音 平衡调节 ● ● 五段式均衡器 ● ● 声音模式 ● ● 端子 S 视频输入 1 1 视频输入 2 2 ※新品介绍※ - 第 5 页 - USB 输入 2 0 音频输入 3 3 分量输入 1 1 HDMI 输入 1 1 VGA 输入 1 1 音频输出 1 1 光纤输出 1 1 视频输出 1 1 规格 功率 330W 330W 重量(含底座) 37Kg 36Kg 重量 31Kg 32Kg 外观尺寸(含底座) 1052×815×361(mm) 1054×812×331(mm) 外观尺寸 1052×756×94(mm) 1054×759×94(mm) 电视制式 PAL(D/K、BG、I)、NTSC(M)、SECAM 伴音功率 6W+6W 待机功耗 ≤3W 视频制式 PAL NTSC ※新品介绍※ - 第 6 页 - 2、产品型号:TLM2629U 所属机芯:液晶-MST9 外观款式: 产品概述: 该产品属于真+系列的最小尺寸,采用三星 1366×768 分辨率的液晶屏,MST9 的数字 芯片。同时具备高清流媒体功能,可以驳接众多数码设备,实现音乐播放、电影播放、照 片打印等多种娱乐生活,属于中端上量机型。 差异化卖点: 种类 功能概述 Hi--DMP 听音乐、看电影、看图片、读小说,打印精美照片。 光感变频 减轻视觉疲劳,延长电视机的使用寿命。 自由听 关掉画面听音乐,环保、节能、实用,增长寿命。 伽玛亮彩调整 提升画面灰度,画质更清晰、自然。 主要特点: 1、HI—DMP: 海信高速双流媒体让您的生活变得轻松而简单,它可随意连接数码相机、U 盘、移动 硬盘,可阅读 MD、MS、SD、MMC、CF 等各种格式的媒体存储卡。无论您是在听音乐、看电 ※新品介绍※ - 第 7 页 - 影、看图片、读小说、还是打印精美照片,或者连接其它的外接设备,海信液晶电视都能 轻松满足您的需求,让您真正进入数码时代,尽情享受娱乐生活。 2、光感变频: 光感变频是一项以双核数字引擎为基础,根据光感器(光线感应探头)感应环境光亮 度,再通过双核数字引擎对图像输入信号的亮度、对比度、色度、色温等进行计算,通过 变频器,精确地调整背光源的亮度,精准的达到画面亮度与外界光线相一致。不仅能完美 再现画质,更能有效提高收看节目时的舒适度,还可延长灯管的使用寿命,同时延长电视 机的使用寿命。 3、自由听: 海信液晶电视独有的自由听功能,完美的人性化设计,真正实现了“您的地盘您做主”。 可以任意时刻关掉画面,聆听音乐;实现了环保、节能、实用、增长使用寿命等特点,让 您的娱乐生活更加精彩。 ※新品介绍※ - 第 8 页 - 4、伽玛亮彩调整: 真+系列采用最先进的伽玛亮彩调整技术,有效地改善了液晶电视暗色区域的画面层 次感,提高其灰度等级,并对全白场信号进行有效控制,彻底改善了液晶电视黑色区域层 次不明显,白色区域亮度太高,画面泛白等现象。从此,任何区域都能逼真再现。 基本功能: 种类 功能概述 LVDS 编解码技术 实现了 3D 数码降噪和 MPGE 数字降噪 ACM 色彩优化技术 对色彩进行数字分析、运算、显示 动态对比度 主要处理白色、灰白和黑色,以水平方向优化 五段式均衡器 更精准的对音响精确细分、定位 HDMI 接口 数字专用接口 主要参数: 分类 项目 TLM2629U 图像 分辨率 1366×768 静态对比度 1200:1 ※新品介绍※ - 第 9 页 - 动态对比度 3000:1 亮度 500nit 响应时间 4ms 视角 178 ACM 色彩优化 ● PC 自动调整 ● 3D 降噪 ● 图像模式 ● 数码定影 ● 声音 平衡调节 ● 五段式均衡器 ● 声音模式 ● 端子 S 视频输入 1 视频输入 2 USB 输入 2 音频输入 3 分量输入 1 HDMI 输入 1 VGA 输入 1 音频输出 1 视频输出 1 ※新品介绍※ - 第 10 页 - 规格 功率 120W 重量(含底座) 10.4Kg 重量 10Kg 外观尺寸(含底座) 670×516×208(mm) 外观尺寸 670×461×106(mm) 电视制式 PAL(D/K、BG、I)、NTSC(M)、SECAM 伴音功率 4W+4W 待机功耗 ≤3W 视频制式 PAL、NTSC ※电路原理※ - 第 11 页 - 等离子 TPW4239H 系列维修手册 (CORTEZ Advanced 方案) 一、适用下列机型: 等离子电视:TPW4239H,TPW6328。 二、主要特点: 1、TPW4239H 前视图、后视图: 前视图 后视图 2、TPW6328 前视图、后视图: 前视图 ※电路原理※ - 第 12 页 - 后视图 3、本机电路的功能特点: ● 2 路视频输入; ● 1 路视频输出; ● 2 路 YPbPr 分量信号输入; ● 1 路 PC 信号输入; ● 1 路 S 端子输入; ● 1 路升级端口(利用 PC 的并口进行升级); ● 2 路 HDMI 高清信号输入端口; ● PIP(本机不具备射频画中画)、PBP(全屏模式、4:3 模式、16:9 模式),子画 面的伴音通过耳机输出,子画面的伴音音量可用遥控器按键单独控制; ● 高清读卡器功能,该功能和公司前期生产的 TPW5039 一致; ● OSD 菜单的内容: ★ 图像设置:亮度、对比度、色度、清晰度、色调、色温,高级设置; ★ 声音设置:平衡、七段均衡、SRS WOW,自动音量; ★ 画中画设置:PIP 模式、PBP 模式、位置、音量、亮度、对比度,色度; ★ TV 设置:节目、彩色制式、声音制式、微调、手动搜台、自动搜台,频道编辑; ★ 菜单设置:菜单语言、工厂复位、蓝背景; ★ 时钟设置:关机时钟有关、15 分钟、30 分钟、60 分钟、90 分钟,120 分钟。 说明:TPW4239H 外观采用 39 系列外观,机芯采用 GENNIS 公司 FLI8668 处理;而 TPW6328 是全新的外观设计,机芯设计和 TPW4239H 一致。两种机型主板和伴音板的印制板型号一 ※电路原理※ - 第 13 页 - 致(主板印制板型号为 2RSAG7.820.947,伴音板印制板的型号为 2RSAG7.820.949),板上 组件有一定的区别。区别就是 TPW4239H 的主板上关于电源稳压电路没有,因为该机外加 了副电源板;两种主板内的软件也不一样,注意区别!两种机型的 USB 读卡器板可以通用, 售后服务在申请物料的时候请引起注意。具体区别见下表: TPW4239H TPW6328 主板组件 RSAG2.908.948-1 RSAG2.908.948 主板物料代号 111419 111928 伴音板组件 RSAG2.908.952 RSAG2.908.952-1 伴音板物料代号 111420 111729 高清 USB 组件板代号 111107(两种电视通用) 遥控器的型号 CN-21641(两种机型的遥控器一样,内部芯片为 CD-5022, 晶振为 455E) 遥控器的物料代号 1039747 三、等离子屏的参数: 1、TPW6328 等离子屏电视技术参数: 项目 参数 等离子屏型号 三星 S63HW-XD04 物理分辨率 1366(H)×768(V) 色深 12bit 视角 大于 160 度 对比度 7000:1(PAL),10000:1(NTSC) 亮度 1000cd/m 2 屏幕宽高比 16:9 色坐标 X=0.290+0.02,Y=0.300+0.02(White) PEAK:X=0.290+0.02,Y=0.290+0.02 功率 整机功率 660W,待机功率小于 3W,伴音功率为 8W+8W 体积 不含底座:1520×976×96(宽×高×厚), 单位:mm 含底座: 1520×1038×368(宽×高×厚),单位:mm ※电路原理※ - 第 14 页 - 重量 73.5Kg(不含底座),84Kg(含底座) 2、TPW4239H 等离子屏电视的技术参数 项目 参数 等离子屏型号 日立富士通 FPF42C160135UA-S2 物理分辨率 1280(H)×1080(V) 色深 10bit 视角 大于 160 度 亮度 1150cd/m 2 屏幕宽高比 16:9 色坐标 X=0.280+0.02,Y=0.300+0.02(White) PEAK:X=0.285+0.02,Y=0.285+0.02 功率 整机功率 345W,待机功率小于 3W,伴音功率为 8W+8W 体积 不含底座:1520×756×94(宽×高×厚),单位:mm 含底座: 1520×815×361(宽×高×厚),单位:mm 重量 38Kg(含底座) 说明:如果在售后服务过程中,遇到 TPW4239H 等离子屏逻辑板损坏(也就是 A 电极 损坏),售后服务人员再不要申请单纯更换逻辑板,要求整屏更换。因为,每个逻辑板的 数据都不一样,也就是说屏和逻辑板是一一对应的! 四、印刷线路板介绍: 序号 组件名称 功能描述 1 主板组件 主板组件是等离子电视中信号处理的核心部分,在系统控制电路 中,承担着将外接信号(包括 YPbPr/PC/S/视频信号和来自 TV 板 的图像中频信号,及 DMP 板的信号)转换为统一的、等离子屏能 够识别的 LVDS 信号格式的作用。 2 伴音板组件 该板上由一个一体化高频头、伴音效果处理 IC、主通道伴音功放 和子通道伴音功放组成,高频头输出图像中频信号给主板 ※电路原理※ - 第 15 页 - FLI8668。 3 遥控接收板 该板主要是由一个遥控指示灯和一个遥控接收头组成,用户可以 通过该板使用遥控器,对电视进行各种操作和了解电视的使用状 况。 4 按键板 有 7 个按键,用户可以通过按键对电视进行操作。 5 电源板 提供整机所需要的各种电压,包括驱动板电压、主板电压、TV 板 电压等。 6 X 电极(X-SUS) 主要是和 Y 电极共同形成维持期,波形简单。 7 Y 电极(Y-SUS) 维持电极还承担着全屏的写、建立壁电荷,和 X 电极共同形成维 持期等任务,小型比较复杂。 8 A 电极(Adress) LVDS 数据输入 A 电极,在它的作用下,等离子体腔内形成形成壁 电荷。 9 副电源板(适用机 型:TPW4239H) 该副电源主要产生各个芯片的工作电压,+12V 和+5V 电源。 10 读卡器板 USB 读卡器板可读取 USB1.0、USB1.1、USB2.0 的存储介质。 图示如下:(打开后壳,读者面对) Y 电 极 X 电 极 主板 TV 板(伴音) A 电极 遥控板 按键板 LVDS USB 读卡器板 电源板(含副电源) ※电路原理※ - 第 16 页 - 五、主要集成电路的功能: 1、GENESIS FLI8668 芯片: ● 此芯片采用 416 脚 PBGA 封装形式,外接晶振为 X600(19.6608MHz); ● 双通道(PIP/PBP)设计; ● 两路 3D 梳状滤波器; ● 双通道 DCDi 处理; ● 3:2 和 2:2 电影模式处理; ● 可以输出两路 LVDS 信号,支持 LCD 和 PDP; ● DCDi 斜线补偿技术,使图像边缘更加平滑自然,不会出现其它逐行扫描技术所产 生的阶梯状锯齿; ● 10bit 动态彩色管理,色彩补偿; ● 内含 X186 架构微处理器,含丰富控制功能; ● 16 彩色 OSD 显示; ● 需要外接 256M DDR。 内部框图如下: ※电路原理※ - 第 17 页 - 2、 TPA3100D2:(20W 立体声 D 类音频双声道功率放大器) ※电路原理※ - 第 18 页 - ● 工作电压 10~26V; ● 每路能从 18V 电源向 8Ω负载提供 20W,从 12V 电源向 8Ω负载提供 10W,从 12V 电源向 4Ω负载提供 15W,效率高达 92%; ● 不需要散热器; ● 有四个可选择固定的增益设定,增益可选择为 20/26/32/36dB,差分输入; ● 具有自动恢复功能的热关断和短路保护,时钟输出可用于对 D 类器件的同步; ● 48 引脚 7×7mm HTQFP 封装。 内部框图如下: 3、高频头: ※电路原理※ - 第 19 页 - 采用锡梅牌,型号为 DTJ19DM01ME,射频多制式一体化高频头,接收制式为 PAL(B/G、 I、D/K),NTSC(M/N)。 射频信号是在一体化高频头里处理,#11 脚输出第二伴音中频信号(2 ND SIF),#12 脚输出图像信号(VIDEO output),#14 脚输出伴音信号(AUDIO output),高频头的外围 电路相对较简单。需要注意#2 脚 BT 和#7 脚 AFC 悬空,如下图所示:其中#1 脚为靠近 射频的一端。 端子序号 端子名称 端子电压(V) 1 NC 空 2 BT 空 3 VCC1 5V(Max 150mA) 4 SCL 2.2 5 SDA 2.2 6 AS 0 7 2 ND IF 1.4 8 NC 空 9 NC 空 10 NC 空 11 NC 空 12 VIDEO output 13 VCC2 5V (Max 170mA) ※电路原理※ - 第 20 页 - 14 AUDIO output 4、HDMI 信号解码芯片 SIL9023: 主要功能(HDMI 信号 2 选 1)解码芯片,外接晶振为 X501(型号:JAS28C,28.322MHz)。 ● 三通道输入,支持 HDMI1.2、HDCP1.0 和 DVI1.0; ● 支持以下视频格式: (1)24bit RGB/YCbCr 4:4:4; (2)16/20/24bit YCbCr 4:2:2; (3)8/10/12bit YPbPr 4:2:2; (4)12bit DMO RGB/YCbCr 4:4:4; (5)彩色 RGB 和 YCbCr 切换。 ● 数字音频格式: (1)I 2S(32~192KHz); (2)杜比(DOLBY) DTS(32~192KHz)。 ● 144 脚 TQFP 封装。 具体如下图所示: 说明:EDID 程序块是 U405 和 U409,需要提前写入程序! SIL9023 HDMI1 EDID 程序 HDMI2 EDID 程序 2 选 1 控制信号 VIDEO PROCESSOR 视频处理 伴音 处理 I2S 信号 ※电路原理※ - 第 21 页 - 5、DDR: 采用两片 HY5DU281622EF,是 128M GDDR(双倍传输速率)SDRAM。其中,#3 脚、#9 脚、#15 脚、#55 脚、#61 脚、#118 脚、#33 脚为 2.5V 供电脚,#49 脚为输入电压 参考;其中,#6 脚、#12 脚、#52 脚、#58 脚、#64 脚、#34 脚、#48 脚,#66 脚 为地。 第 1 部分代表该颗粒的生产企业,“HY”是 HYNIX 的简称,代表着该颗粒是现代生产 制造。第 2 部分代表产品家族,由两位数字或字母组成,“5D”表示为 DDR 内存,“57” 表示为 SDRAM 内存。 第 3 部分代表工作电压,由一个字母组成。其中,含义为 V 代表 VDD=3.3V & VDDQ=2.5V; U 代表 VDD=2.5V & VDDQ=2.5V;W 代表 VDD=2.5V & VDDQ=1.8V;S 代表 VDD=1.8V & VDDQ=1.8V, 来分别代表不同的工作电压。 第 4 部分代表内存模块的容量和刷新设置,由两位数字或字母组成。对于 DDR 内存, 分别由“64、66、28、56、57、12、1G”来代表不同的容量和刷新设置。其中含义为:64 代表 64MB 容量,4K 刷新;66 代表 64MB 容量,2K 刷新; 28 代表 128MB 容量,4K 刷新; 56 代表 256MB 容量,8K 刷新;57 代表 256MB 容量,4K 刷新;12 代表 512MB 容量,8K 刷 新;1G 代表 1GB 容量,8K 刷新。 第 5 部分代表该内存颗粒的位宽,由 1 个或 2 个数字组成。分为 4 种情况,分别用“4、 8、16、32”来分别代表 4bit、8bit、16bit 和 32bit。 第 6 部分表示的是 Bank 数,由 1 个数字组成。有三种情况,分别是“1”代表 2 bank, “2”代表 4 bank,“4”代表 8 bank。 第 7 部分代表接口类型,由一个数字组成。分为三种情况,分别是“1”代表 SSTL_3, “2”代表 SSTL_2;“3”代表 SSTL_18。 第 8 部分代表该颗粒的版本,由一个字母组成,这部分的字母在 26 个字母中的位置 越靠后,说明该内存颗粒的版本越新。目前为止,HY 内存共有 5 个版本,表现在编号上, ※电路原理※ - 第 22 页 - 空白表示第一版,“A”表示第二版,依次类推,到第 5 版则由“D”来代表。购买内存的 时候,版本越高说明新电器性能越好。 第 9 部分代表的是功耗,如果该部分是空白,则说明该颗粒的功耗为普通,如果该部 分出现了“L”字母,则代表该内存颗粒为低功耗。 第 10 部分代表内存的封装类型,由一个或两个字母组成。由“T”代表 TOSP 封装, “Q”代表 LOFP 封装,“F”代表 FBGA 封装,“FC”代表 FBGA(UTC:8 × 13mm)封装。 第 11 部分代表堆栈封装,由一个或两个字母组成。空白代表普通;S 代表 Hynix;K 代表 M&T;J 代表其它;M 代表 MCP(Hynix);MU 代表 MCP(UTC)。 第 12 部分代表封装材料,由一个字母组成。空白表示普通,“P”代表铅,“H”代 表卤素,“R”代表铅和卤素。 总的来说,其实只要记住第 2、3、6 和 C 部分等几处数字的实际含义,就能很轻松对 使用现代 DDR SDRAM 内存颗粒的产品进行辨别。尤其是 C 部分数字,它将很明确的告诉消 费者,这款内存实际的最高工作状态是多少。 6、FLASH: 型号为 SST39VF1601A,具备快速读写(70~90ns),快速擦除的功能(70ms)。供电为 3.3V,#37 脚为 3.3V 供电引脚。 (1)上视图: ※电路原理※ - 第 23 页 - (2)内部框图如下: 7、子画面耳机伴音信号处理: 画中画伴音信号进入 N602 的#4 脚和#6 脚,音量控制信号进入 N602 的#2 脚和#8 脚,该集成电路的#5 脚为 8V 供电。从 N602 的#16 脚输出左声道信号,#9 脚输出右声 道信号。 8、静音电路: ※电路原理※ - 第 24 页 - (1)待机静音:当 FLI8668 执行静音指令后,输出高电平经 VD605 后使 V606 导通、 V605 截止。V603 和 V604 组成复合管,只要 V604 导通,V603 必然导通;V604 截止,V603 也截止,TPA3100D2 的#45 脚为高电平。 (2)交流关机静音:正常开机时,6V 和 12V 对 C601 进行充电;关机的一瞬间,电容 的电压不能瞬间变化,V601 导通后,V601 的集电极与 TPA3100D2 的#44 脚相连,高电平 让伴音块静噪。 (3)开机静音:同样,利用该电容不能够迅速充满,使 V601 截止。 9、CPU: 采用 ATMEG48 芯片,该芯片需要提前写入程序。主要功能特点如下: ● 高性能、低功耗的 8 位 AVR 微处理器; ● 具备先进的 RISC 结构; ● 非易失性程序和数据存储器; ● 32 个可编程的 I/O 端口。 该集成电路的功能比较复杂,但本机只用了开机/待机和指示灯等功能。其中,#4 脚和#6 脚为 CPU 的供电;#7 脚和#8 脚外挂晶体,振频为 6MHz(本机未采用);#23 脚 和#13 脚分别为待机指示灯红蓝输出;#15 脚和#16 脚为总线引脚;#25 脚为复位脚, 利用开机一瞬间,STB5V 对 C2032(0.1UF)的充电作用,对 ATMEG48 进行清零复位;#26 ※电路原理※ - 第 25 页 - 脚为 POWER OFF 脚。该引脚在正常开机时为 0V,待机时为 5V,控制电源板的供电通断。 遥控关机信号是通过#12 脚输入到 ATMEG48,待机按键信号是通过#30 脚进入 ATMEG48。 如下图所示: 10、MSP4410G 音效处理: 主要功能: ● 两路伴音中频输入(支持画中画伴音处理); ● 四组伴音信号输入; ※电路原理※ - 第 26 页 - ● I 2S 输出; ● 音效处理:自动音量、SRS WOW 处理、7 段均衡,平衡。其中,SRS 内有 FOCUS、 TRUBASS、3Dstereo 等处理; ● 多种伴音制式; ● 多通道输出; ● 自动静音功能; ● 20Kz 声音宽度; ● 两路声音激励输出; ● 自动声音校正(AVC 电路); ● 7 波段声音均衡器调整。 11、TPA3100D2 上视图: ※电路原理※ - 第 27 页 - 引脚功能: 引脚 功能 含义 1 GND 地 2 RINN 右声道-激励信号输入 3 RINP 右声道+激励信号输入 4 AGND 地 5 LINP 左声道+激励信号输入 6 LINN 左声道-激励信号输入 7 GAIN0 GAIN0 8 GAIN0 GAIN0 9 GAIN1 GAIN1 10 MSTR/SLV 同步信号控制 11 SYNC 同步信号 12 GND 地 13 GND 地 14 ROSC 外接电阻到地 15 VREG 控制输出 16 VBYP 外接滤波电容 17 AGND 地 18 BSLP 左通道输出滤波 19 LOUTP 左声道放大信号输出 20 LOUTP 左声道放大信号输出 21 LOUTN 左声道放大信号输出 22 LOUTN 左声道放大信号输出 23 BSLN 左通道输出滤波 24 GND 地 25 GND 地 26 PVCCL 左通道供电 ※电路原理※ - 第 28 页 - 27 PVCCL 左通道供电 28 PGNDL 左通道地 29 PGNDL 左通道地 30 VCLAMPL 左信道电压滤波电容 31 VCLAMPR 右信道电压滤波电容 32 PGNDR 音频地 33 PGNDR 音频地 34 PVCCR 右通道供电 35 PVCCR 右通道供电 36 GND 地 37 GND 地 38 BSRN 右通道滤波 39 ROUTN 右通道放大输出 40 ROUTN 右通道放大输出 41 ROUTP 右通道放大输出 42 ROUTP 右通道放大输出 43 BSRP 右通道滤波 44 SHOUTDOWN 切断信号(高电平有效) 45 MUTE 静音控制脚 46 FAULT TTL 47 AVCC 模拟电压输入(区别于 PVCCR/PVCCL) 48 AVCC 12、伴音切换块 74HC4052:(4 选 1) 74HC4052 内部框图如下: ※电路原理※ - 第 29 页 - 13、TDA7053AT(2×0.5W)耳机功放: 注意:该耳机功放是子通道的伴音输出,TDA7053A 的功率为 2×1W。 ● 立体声伴音功放器; ● 直流电平控制音量大小; ● 过热保护、短路保护、各引脚防静电保护。 其中,#5 脚为 8V 供电,内部框图如下: ※电路原理※ - 第 30 页 - 14、数字媒体播放器: 数字媒体播放器可以识别 USB1.0、USB2.0 的标准设备,包括 U 盘、硬盘、数码相机 等,不但可以浏览 JPEG 格式的图片,聆听 MP3 音乐,而且可以欣赏 MPEG1、MPEG2、MPEG4、 AVI、DAT 等格式的视频文档,还可以实现文档之间的复制。 (1)电源部分: 读卡器的电源共分 3 种:5V、3.3V、1.8V。其中,直接供给读卡器板的电源为 5.5V; 控制信号由 XP6 插座中的 ON/OFF 控制,这样电视机可以控制读卡器板电源的通断。 (2)内存部分: 该读卡器的内存是 IS42S16400-7T,位号为 U12 和 U7。程序内存为 MX29LV160ABTC-70, 项目位号为 U6。 关于 DMP 板的原理分析、各个器件的作用及框图,在 2006 年 2 月份的《海信电视技 术服务月刊》上作过详细介绍。本机的读卡器与之相同,本文不再赘述。 (3)该模块正常工作时,输出 YPbPr 信号的直流电平分别为:(用 MF47 万用表测试) Y Pb Pr 0.8(V) 0.7(V) 0.9(V) (4)XP6 控制信号引脚电压:(用 MF47 万用表测试) IR PWR 3.2(V) 3.4(V) 六、整机供电: 1、供电框图: ※电路原理※ - 第 31 页 - N551 74LV4052 U1002 LM1084-3.3V U1004 LM1117-3.3 XU801 SST39V1601A U601 FLI8668 U1005 LM1117-3.3V U1007 LM1117-1.8 U1014 LM1117-2.5 U2085 AP1506 1.8V U700 HY5DU281622EF +5V U2005 LM1117-3.3 U602 DS1339NC U602 MAX232C U2006 ATMEG48 U600 24C64 U2411/U408 ESD OM2021 STB 5V ※电路原理※ - 第 32 页 - 人们对电源变换器的效率要求日益提高,随着 CPU 等超大规模集成电路集成度的提高, 它所要求的工作电压日趋下降,而需要的供电电流日趋上升;同时,要求电源具有更高的 动态性能。在这种情况下,我们采用了 DC-DC 电源,也使本机 5V 变成 1.8V 为 FLI8668 供 电。本机位号 U2065 的器件为 1506,参数为 150Hz/3A、PWM、BUCK,DC-DC。 2、U2065 引脚功能: 引脚 1 2 3 4 5 功能 VIN OUTPUT GND FB SD 描述 输入电压 输出 地 反馈 开关 U403 LM117-3.3 U25 SIL9023 U402 LM1117-1.8V 5 VSC U2411/U408 ESD OM2021 N602 TDA7053AT 耳机功放 N601 TPA3100D2 8V 12/18V TPW4239H 伴音功放采用 12V 供电,TPW6328 伴音 功放采用的是 18V 供电。 U702 P15V330Q 1506 DC-DC DMP 板 12V A101 高频头 5V ※电路原理※ - 第 33 页 - 还有几个续流二极管:(以 TPW6328 为例) 位号 型号 功能 D2909/D2910/D907/VD805 B340 (3A 40V)高频整流二极管 D2013 B340 (3A 40V)高频整流二极管 注意:在更换二极管时,注意其技术参数! 3、各自电源板的分析: (1)TPW4239H:主开关电源采用日本 MURATA(村田)电源公司的产品,主开关电源 具体技术参数为: 输入 输出 100~240V ~50/60Hz 5.0~2.0A 80V 3.3A 5.1V 2.5A 3.3V 0.35A 60V 1.0A 5V 0.1A 370V 0.2A(同时又作为副电源的输入) 主开关电源提供 X/Y 驱动所需要的供电,我们又另外增加了副电源板,主要作用提供 芯片的供电 5V/12V。其中,一路 12V 提供给伴音功放块 TPA3100D2;其副电源的开关模块 为 STR-W5667 供电。 (2)TPW6328:开关电源采用三肯公司的电源板,分为两部分。其中一部分为 EMC 滤 波部分/功率因子校正电路,另一部分为开关电源部分,具体技术参数为: ※电路原理※ - 第 34 页 - 输入 输出 100~240V ~50/60Hz 8.3~3.4A 5.0V 0.5A 170V 2.5A 70V 0.6A -175V 0.2A 180V 0.1A 100V 0.1A 15V 1.5A 6.3V 0.8A 6.0V 2.2A 5.3V 3.5A 12.0V 0.8A 12.0V 0.34A 18.0V 2.5A 3.4V 8.0A 33V 0.006A 七、整机的信号流程:(以 TPW6328 为例) 1、图像信号流程: PC 视频输出 YPbPr1 HDMI 2 DMP YPbPr2 PIF S 视频 SIL 9023 HDMI 1 PDP MOUDLE FLASH SST39VF1601A P15V330Q MAX4550 AV1 AV2 高频头 S 视频 U601 FLI8668 HY5DU281622ET SDDR ※电路原理※ - 第 35 页 - 说明:读卡器经过解码输出 YPbPr 信号,与 YPbPr2 信号在 PI5V330Q 内切换。其中, PI5V330Q 的#1 脚为控制脚,当该脚为 0V 时,选择 DMP 输出的 YPbPr 信号;当该脚为高 电平 3V 时,选择 YPbPr2 输入信号。 2、伴音信号流程: 3、简单分析以下几路信号输入: (1)HDMI 信号是由插座 CN49 和 CN403 输入到信号转换块 SIL9023,控制信号控制哪 路输入,选择之后进入 U2411 和 U408 之后,再进入 FLI8668 进行信号处理; (2)S 端子信号是由 S 端子插座 XS004 进入后,经 L005 输入 C 信号,经 L006 输入 Y 信号,C 和 Y 信号再输入到 FLI8668; (3)射频信号的处理是射频信号先经一体化高频头输出,伴音信号进入音效处理块, 图像信号进入 FLI8668。 八、本机主要的集成电路功能: 板型 位号 组件名称 功能 喇叭 伴音 I2S PC 伴音(L/R) SIF YPbPr2 DMP HDMI 信号 AV1(L/R)与 S 端子伴音复用 耳机 AV2(L/R) U601 MSP4410G TDA3100D2 TDA7053AT 74LV4052 YPbPr1(L/R) 伴音输出(L/R) SIL9023 ※电路原理※ - 第 36 页 - 主板 U601 FLI8668 解码芯片、OSD 显示 U700/U701 HY5DU281622ET5 128M GDDR U2006 ATMEG48 CPU(需要写入程序) U2066 AP1506 +1.8V DC-DC U2006 LM1117-3.3 3.3V 稳压块 U1014 LM1117MPX-2.5 2.5V 稳压块 U1007 LM1117MPX-1.8 1.8V 稳压块 U1006 LM1117-3.3 3.3V 稳压块 U1004 LM1117MPX-3.3 3.3V 稳压块 U1002 LM1084-3.3 3.3V 稳压块 U2411/U408 ESD OM2021 ESD 防静电 U25 SIL9023 3 选 1 HDMI 解码芯片 U2409/U405 24C02 2K 内存(该件需要提前写入程序) U402 LM1117-1.8 1.8V 稳压块 U403 LM1117-3.3 3.3V 稳压块 U702 P15V330Q 图像信号高速切换块 XU801 SSTVF1601 Flash(需要写入程序) U302 MAX4550CA 4 信道图像切换开关 U304 LM2560 5V (由 5V 到-5V)切换块,为 MAX4550 供电 U305 74LVC14A 16 进制施密特换向触发器 N601 TPA3100D2 D 类伴音功放 伴音板 U603 MAX232C 升级处理芯片` A101 FQ1216ME/P-5 一体化高频头 N551 74LV4052 4 选 1 伴音选择切换块 N803 AP1520 +5V DC-DC(为 DMP 板提供电源 N801 LM7808 8V 稳压块 N501 MSP4410G 伴音效果处理 ※电路原理※ - 第 37 页 - N802 1084D3.3 3.3V 稳压块 N602 TDA7053AT 耳机伴音功放 USB 板 U4 AML3278 译码芯片 U12 ISSI42S16400B Flash U6 MX29LV160BB 16 位程序 Flash U10 TDOTG242LPF 接口电路 U9 CS4344 声音 D/A 转换 U11 TPS2044 快速电源切换开关 U1 MT48LC4M16A2 4×16bit SDRAM 副电源板 TPW4239H N801E STR-W5667 副电源开关模块 N806 LM2576 5V 稳压块 N805E LM2576 5V 稳压块 N804E LM2576 5V 稳压块 九、维修框图: 1、不开机故障: ※电路原理※ - 第 38 页 - 有问题 正常 有问题 正常 有问题 正常 有问题 正常 蓝 红 不亮 电 源 指 示 灯状态 检 查 电 源 板 5V 供电 按 待 机 键 开机 检 查 FLI8668 的各路供电 换新 LVDS 线连接 检 查 FLASH LVDS 驱动板 晶体和总线 重新连接 不开机 重 新 升 级 或 更 换 FLASH 更换晶体 检修总线 ※电路原理※ - 第 39 页 - 2、图像故障: 正常 其它通道 同故障 无图像,图异 检查其它通道 是否正常 1. LVDS 电路 2. PDP 模块 确认哪路输入 有问题 TV 信号有问题 检查高中频电 路 检查输入通道 中的器件 ※电路原理※ - 第 40 页 - 3、伴音故障: 4、故障实例: (1)故障现象:DMP 不能出现读卡器界面 故障分析:当打开 DMP 功能时,不能出现读卡器界面。测量读卡器板的工作条 件,a.5V 供电是否正常;b.控制信号是否正常。实际测量 5V 供电不稳,来回抖动,控制 无 有问题 无 有问题 无 有问题 耳机有问题 无伴音或伴音小 扬声器还是耳 机 确认扬声器没 问题 检 查 TDA7053AT 查看 R803 伴音 供电 静音电路 查看电源板供 电回路 检修静音电路 换扬声器 查看伴音激励 信号输出 ※电路原理※ - 第 41 页 - 信号电压 3.2V 正常。此 5V 是由伴音板的 N803(12V)经 AP1520 稳压输出,仔细检查稳压 元件及其外围电路,发现#6 脚外接的二极管 VD804 虚焊,重新焊接后问题排除。 十、总线调试: 使用本机用户遥控器 CN-21641,按遥控器的菜单键进入“声音”选项,将平衡设定为 “0”,然后依次按遥控器数字键 0、5、3、2 进入总线调整状态,左上角显示了该机软件 的版本号、版本日期、屏的型号和高频头的型号。调试状态分为工厂菜单和调试菜单两种, 按频道加/减键选择要调整的项,按音量加/减键进行数值调整。调整完数据,连续按“菜 单”键保存数据,并且退出总线状态;也可以执行待机指令,保存数据且退出总线状态。 下文以 TPW6328 的调试内容为例来进行说明: 1、工厂菜单: 项 参考数值 白平衡 RDRV 209 GDRV 216 BDRV 218 Bright 145 Contrast 145 Color 10 Rcut 50 Gcut 50 Bcut 40 options To factory(工厂选择) 1 Key paden 1 是否 PAL 60 0 菜单 中文/ENGLISH 可选 色彩优化 ADC graphics ADC CVBS ADC 分量 ※电路原理※ - 第 42 页 - 工厂初始化 信号预置 清空母块 清空母块全 说明: 1、当电视接入 ADC CVBS(视频信号)、ADC 分量(分量信号)、ADC graphics(PC 信 号)时,如果出现彩色不正常,可以在接入上述信号的情况下,进入工厂菜单相应项目进 行优化。优化的时候,图像会抖动一下,片刻就恢复正常; 2、菜单中的工厂复位是对该机出厂时,用户菜单内容设置的默认值; 3、进入总线状态中的清空母块是对该机出厂时,总线内容设置的默认值。 2、设计菜单: 项 参考数值 图像模式 BriB 75 ConB 70 CocB 60 ShpB 0 BriN 70 ConN 80 ColN 65 ShpN 0 Bris 60 ConS 65 ColS 60 ShpS 0 声音模式 无选项 无选项 声音选项 Devitation (优化) Prescale 音量最大值 101 ※电路原理※ - 第 43 页 - 音量最小值 45 音量 20 值 65 音量 50 值 89 Lips delay Abnormal CTS 0 PIP 音量最大值 110 PIP 音量最小值 45 PIP 音量 20 值 80 PIP 音量 50 值 98 PWM control (该项是为液晶 电视提供的设置, 等离子电视无效) 标准 255 节能 110 PWM period 129 字画面选项 字画面尺寸 16:9 EMI 0(可以选择 1/2) VDSP 地址 0X8888 值 0X8888 动作 读取 自定义 开 固件 版本 V2.3 RC4 日期 4/26/2006 Gamma 开/关 Chroma Bug Reduction ACM 色度 ACM 色调 PDP 点移动功能 (此项注意不要 调动数值) 移动时间间隔 30 单向移动次数 3 移动步长 1 ※电路原理※ - 第 44 页 - 说明: (1)Chroma Bug Reduction:含义为减少色度干扰; (2)PWM period:含义为脉冲周期; (3)Prescale:含义为预设; (4)Devitation:含义为偏差、优化。 十一、TPW4239H/TPW6328 升级方法: 1、 升级工具及软件: (1)升级线一条:一端为串口,另一端为耳机口; (2)计算机一台,带串口即 RS232 口; (3)升级软件为 Gprobe 5.2.0.2 与 CGProbe 5.4.0.1 以上版本; (4)Bat 文档以及引导文档。 2、软件准备: (1)安装 Gprobe 5.2.0.2 以上版本,双击 exe 文档,默认安装即可; 点击 next: ※电路原理※ - 第 45 页 - 选择 accept: 默认点击 next: ※电路原理※ - 第 46 页 - 继续点击 next: ※电路原理※ - 第 47 页 - 点击 Finish: 点击 Finish 完成 Gprobe 的安装。 ※电路原理※ - 第 48 页 - (2)安装 CGProbe 5.4.0.1,一直点击 next; ※电路原理※ - 第 49 页 - (3)安装完毕: 将 bat 文件、引导文件以及烧写文件拷贝到磁盘下,注意路径名不得有中文!在 bat 文档上右击选择“编辑”,修改引导文件和烧写文件路径,修改完毕后存盘关闭。如下图 所示: ※电路原理※ - 第 50 页 - 3、烧写程序: 打开 Gprobe 软件,如图点击 Batch: ※电路原理※ - 第 51 页 - 在 My Documents 下面的空白处右击,选择“Navigate...” 在弹出的窗口中选择 bat 文件所在的路径,如下图所示: ※电路原理※ - 第 52 页 - 选中后,会出现 bat 文件的图示,如下图所示: 点击图示,则进行安装: ※电路原理※ - 第 53 页 - 下图为烧写过程中的打印信息,成功后,会显示烧写时间和 Successful 的文字;如 烧写不成功,请关机按照如上步骤重新进行烧写。 ※技术资料※ - 第 54 页 - (PWM 部分) 郝铭 李方健 PWM 开关电源部分是该电源的主电源输出部分,输出整个液晶电视机需要的背光灯 24V、伴音 28V、信号处理的 12V 供电,约需近 200W 的功率。由振荡激励、功率输出、 整流变换三部分组成。 1、振荡激励:由 N802(NCP1217ADR2G)振荡、稳压控制,V820、V821、T804 激 励输出组成。 2、双管正激功率输出:由 V805、V806、VD807、VD808、T801 组成双管正激励功 率输出电路。 3、整流变换:由 VD807、VD816、L807、C854、C855 组成 24V 输出,VD805、VD815、 LC864 组成 28V 输出,N811 把 24V 变换(开关电源)成为 12V 输出。 一、电路分析: 1、振荡激励部分: 由 N802(NCP1217ADR2G)完成振荡、稳压控制,过流保护。V820、V821 组成的 射随 OTL 输出电路,完成激励输出;T804 完成适合双管正激功率输出级需要的双路同相 位激励输出。 等效电路原理图 1 中,N802 的#5 脚(DRV)为激励输出端,接激励输出管 V820、 V821;#2 脚(FB)为稳压控制输入端,接光耦 N806;#3 脚(CS)为过流检测输入端, 接 V805 源极电流取样电阻 R822;#6 脚为 VCC 供电端(由 ON/OFF 开关 V807 控制)。 V820、V821 组成射随 OTL 激励输出,具有较强的电流输出能力。由于后级的双管正 激输出电路,要求两个相位相同的激励信号(两个信号对地的直流电平不同),T804 即完 成激励功率的传递及形成两个激励信号的作用。在图中,T804 线圈上标注的黑点即是相位 的同名端。 ※技术资料※ - 第 55 页 - 图 1 图 2 NCP1217ADR2G 内部框图 ※技术资料※ - 第 56 页 - 引脚 符号 功能 1 ADJ 峰值电流设定 2 FB 稳压控制,接光耦 3 CS 过流保护控制输入端 4 GND 地 5 DRV 激励输出 6 VCC 供电 7 NC 空脚 8 HV 高压恒流源输入(启动备用) 表 1 NCP1217ADR2G 引脚 2、双管正激励部分: 双管的含义是两只功率输出管共同工作,以提高功率输出及承受较高的 B+电压;正 激的含义是输出开关变压器 T801 两边的元件,开关管 V806、V805 及 VD817 工作在同时 导通和同时关断状态(开关导通,整流管同时导通,为正激工作方式;开关和整流管轮流 导通,为反激工作方式)。 电源原理图 3 中,T804 是输入激励变压器,从 T804 的标识可以识别出,T804 的#3 脚和#5 脚为同相位端,#4 脚和#6 脚为同相位端。#3 脚和#5 脚分别通过激励电路接 功率输出管 V805 和 V806 的栅极,V805 和 V806 是同相位工作,输出级等效电路如图 1 所示。 在 V806 工作部分,VD806、V803 是 V806 的栅极灌流元件。在输入正半周时,VD806 导通对 V806 栅极充电;在输入负半周时,V803 导通释放 V806 栅极电荷。C826、R837 是 V803 基极回路的整形元件,R818 是基极充电限流电阻。R821 是泄放电阻(关机后迅 速释放 V806 存储电荷),VZ807 为保护 V806 栅极的稳压管。V805 部分电路和工作原理 完全相同,不再赘述。 3、等效电路分析:双管正激输出部分的等效电路如图 4 所示,图中可以看出 V805、 V806、VD807、VD808 组成一个桥式电路,V805、V806、VD807、VD808 是桥的四个臂。 T801 绕组的#1 脚~#3 脚连接在桥式电路的中间,使 V805、V806 是串联关系,VD807、 VD808 也是串联关系。 ※技术资料※ - 第 57 页 - 图 3 图 4 ※技术资料※ - 第 58 页 - 图 5 图 6 4、双管正激输出部分工作原理: 当激励信号为正的时候,V805、V806 导通,电流经过 V806、T801 的#1 脚~#3 脚绕 组、V805 流通,如图 5 所示。由于电磁感应的作用,T801 的#1 脚~#3 脚绕组产生的感 生电势为左负右正,此时 VD807、VD808 截止。 当激励信号为负的时候,V805、V806 截止,流过的电流被迅速切断,由于电流的突变, 在 T801 的#1 脚~#3 脚绕组上产生巨大的感生电势,其方向为左正右负(楞次定律:自 感电势总是和外加电势相对抗,当外加电势上升引起电流的上升,自感电势对抗它的上升; 当外加电势下降引起电流的下降,自感电势对抗它的下降),此#1 脚~#3 脚绕组的左正 ※技术资料※ - 第 59 页 - 右负自感电势,正好符合 VD807、VD808 导通的方向,电流如图 6 所示流通。VD807、VD808 保证了在 V805、V806 截止后,T801 的#1 脚~#3 脚绕组电流继续流通,称之为续流二极 管。在图 5 和图 6 的整个周期过程中,V805、V806 和 VD807、VD808 随着激励信号的不断 翻转轮流导通,维持 T801 的#1 脚~#3 脚绕组电流的持续流通;而 T801 的#1 脚~#3 脚绕组内部的感生电势却随着激励信号的翻转,其极性也不断变化。 该电路的特点是两只功率输出管是串联状态接在电源上,每只管只承受二分之一的电 压,降低了对 MOS 管耐压的要求(目前的技术条件还不能生产高耐压的 MOS 管,现在的 MOS 管 VDS 电压小于 1000V),又保证了足够的输出功率。 整流变换输出:经过 T801 输出的电动势,经过整流变换后,输出 28V、24V、12V 供 整机应用。 功率输出和整流输出部分是工作在正激变换状态,电路和一般的常规整流输出不同, 先来介绍什么是正激开关电源。正激是指开关管开通,变压器传递功率,输出给负载;反 激指开关管开通,变压器不传递功率,磁能储存在变压器中,开关管关断后,变压器储存 的能量才释放出来。再简单一点说,就是初级开关管和次级整流管同时导通为正激开关电 源,初级开关管和次级整流管轮流导通为反激开关电源,其主要区别是开关变压器初次级 同名端的设置不同。在正激开关电源中,开关变压器主要是传递能量;在反激开关电源中, 开关变压器主要是存储能量。 次级整流电路(24V 整流输出):图 7 为 24V 整流电路,VD817 作用是整流,VD816 作 用是续流,L807 是储能,C854 是滤波。 工作原理:在 T0~T1 时间(见图 8 所示), VD817 导通,电流经过 L807、负载 R、绕 组#11 脚~#12 脚流通,并对 C854 充电(粗虚线)。此时,电流经过 L807 流通时,L807 产生的感生电势方向是左正右负,由于 L807 的电感作用,电流缓慢上升,平滑了电流的 突变,并以磁的形式存储了部分能量。 在 T1~T2 时间,VD817 截止,流经 VD817、L807 的电流被切断,L807 上的感生电势 为左负右正(符合 VD816 导通条件),该感生电势经过负载 R、VD806、L807 流通(细虚线), 继续对负载供电(所以 VD816 称续流二极管)。 电路特点:VD817 和 VD816 在 T801 的#11 脚~#12 脚绕组产生的供电,正半周和负 ※技术资料※ - 第 60 页 - 半周期间轮流导通,比较平滑的向负载供电。L807 既是储能元件,又是滤波元件,可以采 用较小容量的滤波电容,输出较低纹波系数的电源。 图 7 图 8 28V 整流输出电路的原理和上面 24V 整流输出相同。 12V 输出是把 24V 经由 N811 (LM2576)开关降压集成电路模块完成,其工作原理在 2006 年第 10 期《海信电视技术服务月刊》中专门撰文介绍,这里不再赘述。 ※技术资料※ - 第 61 页 - 图 9 整流输出部分原理图 ※技改快递※ - 第 62 页 - 一、适用机型: TC2106CH、TC2111CH、TC2119CH、TF2106CH,TF2119CH 等 USOC(三洋 LA76931)方案 的机型。 二、故障现象: 针对市场上部分地区 USOC 方案机型出现三无,灯亮问题。 三、解决方案: 对于近期上海七天酒店等反映 TC2111CH 工程机的三无,灯亮问题,经核实是主芯片 N101(LA76931)的#33 脚(XT1)、#34 脚(XT2)振荡电路未起振造成的。针对此问题, 提供如下维修整改方案: 用分析纯或高纯度医用酒精(不能用工业酒精)刷洗 PCB(印刷线路板),具体操作方 法:用牙刷蘸酒精刷洗焊接面 G701(型号:JU-38,32.768MHz)周围和集成电路 N101 的 #33 脚、#34 脚、#35 脚(VDD)。为消除可能出现的开机无彩色问题,同时刷洗#53 脚 (C APC FIL)以及相连接的 C207、W206、C208、R205、R206,注意面积不要扩大,避免 刷洗液四处流淌。 清洗后,用药棉或干净的棉布把清洗的区域吸干,注意不能刷洗后直接吹干,要先吸 干,避免清洗下来的杂质转移到 PCB 的其它地方。用电吹风把 PCB 吹干,避免水汽残留。 用 708 胶或 704 胶把 G701 周围覆盖(包括 N101 的#33 脚、#34 脚、#35 脚,R709、 G701 、C704、C705,W708 接#35 脚端),注意一定要把焊盘都覆盖上。 其它地方 TC2111CH 等 USOC 机芯机器出现上述问题,确认是上述振荡电路未起振,且 未实施过涂胶等上述措施的,请按本方案维修。从 2007 年 7 月 20 日以后生产的机器,已 全部进行更改。 ※故障实例※ - 第 63 页 - 板号 机型 故障现象 故障位号 更换元件 分公司 820.538 TLM4077 三无 NE003 STR-X6769 临沂 TLM4077 三无,灯亮 NE003 STR-X6769 厦门 TLM4077 无 24 V 输出 NE003 STR-X6769 广州 TLM4077D 三无,灯亮 BE002 TIWB6066 南昌 TLM4237 三无 NE003 SRT-X6769 南昌 TLM4237 三无 NE004 HS817 大连 TLM4277 三无 JE502 JZC-36F 广州 TLM4277 三无 NE003、 DE014 SRT-X6769、 RV3A 上海 TLM4277 三无,灯亮 NE003 STR-X6769 厦门 TLM4288 开机 12V、14V 一闪一闪无 24V 输出 NE003、 CE027、 RE036 2W0.18R、 2KV222、 SRT-X6769 广州 TLM4288P 三无,灯亮 CE019 450V/330UF 乌鲁木 齐 820.582 TLM3737 三无,灯亮 N19 SST39VF040 上海 TLM3737 自动关机 加焊FLASH、 N028 SST39VF040 广州 TLM3777 死机 N16 24C64 上海 TLM3788P TV 无图像 A601 与壳短 路 JS-6B1/112A2 HS 广州 TLM3788P 字符偏 N16 SST39VF040 上海 TLM4077 三无,灯亮 N028 SST39VF040 上海 TLM4237 字符虚 N16 24C64 上海 TLM4277 TV 无图像 板腐蚀 广州 TLM4277 三无,灯亮 N025 529BE 广州 TLM4277 三无,灯亮 N028 SST39VF040 上海 TLM4277 跑台 清空母块 SST39VF040 广州 TLM4777 按键失灵 U604 24CL64 大连 ※故障实例※ - 第 64 页 - TLM4777 三无,灯亮 N028 虚焊 SST39VF040 广州 TLM4777 花屏 清空母块 SST39VF040 广州 TLM4777 自动搜台不记 忆 N016 24LC64 广州 820.590 HDP2911D 三无,灯亮 N403 24C32 淄博 HDP2911D 三无 N301 FLI8120 潍坊 HDP2911D 三无 N501 TB1306 潍坊 HDP2911D 三无,灯亮 N403 24C32 大连 HDP2911D 无彩 N403 24C32 淄博 HDP2911G B 三无,灯亮 N403 24C32 淄博 HDP2911G B 黑屏 N403 24C32 淄博 HDP2911G B 花屏 N401 FLI2300 潍坊 HDP2911G B 集成块短路 N403 24C32 大连 HDP2911G B 绿屏 N402 HY57V643220 潍坊 HDP2911G B 缺红色 N501 TB1306FG 西安 HDP2911G B 三无 N403 24C32 大连 HDP2911G B 三无 N302 39VF040 潍坊 HDP2911G B 无伴音 N403 24C32 临沂 HDP2911G B 无彩 N403 24C32 淄博 HDP2911G B 无电压输出 N403 24C32 大连 HDP2911G B 无图有音 N403 24C32 济宁 HDP2911G B 无图像 N302 39VF040 潍坊 HDP2911G B 有高压无图声 N301 FLI8120 哈尔滨 HDP2911G 有声无图 N403 24C32 大连 ※故障实例※ - 第 65 页 - B HDP2966H 三无,灯亮 N403 24C32 南昌 HDP2966H 黑屏 N302 39VF040 锦州 HDP2966H 黑屏 N302 39VF040 锦州 HDP2966H 黑屏 N403 24C32 淄博 HDP2966H 集成块短路 N403 24C32 大连 HDP2966H 三无,灯亮 N401 FLI2300 济宁 HDP2966H 无彩 N403 24C32 淄博 HDP2966H 无图 Z401 JA13A 南昌 HDP3411D 三无,灯亮 N403 24C32 长沙 HDP3411D 三无,灯亮 N302 SST39VF040 呼市 HDP3411D 三无,灯亮 N403 24C32A 锦州 HDP3411D 三无,灯亮 N502 24C16 南昌 HDP3411D 无彩 N403 24C32 淄博 HDP3411D 枕形失真 N403 24C32 临沂 HDP3411G B 三无,灯亮 N403 24C32 西安 HDP3411G B 三无,灯亮 N501 TB1306FG 西安 HDP3411G B 三无,灯亮 N403 24C32 西安 HDP3411G B 三无,灯亮 N302 SST39VF040 呼市 HDP3411G B 三无,灯亮 N502 24C16 南昌 HDP3411G B 三无,灯亮 N403 24C32 南昌 HDP3411G B 黑屏 N403 24LC32 泸州 HDP3411G B 三无 Z501 500K 潍坊 HDP3411G B 三无 Z301 19.6608M 晶振 潍坊 HDP3411G B 无雪花,下半部 枕形消隐线 C516 63V330n 广州 HDP3411G 有声无图 N401 FLI2300 长沙 ※故障实例※ - 第 66 页 - B HDP3411G B 自动关机 N501 TB1306FG 西安 HDP2902G AV 无信号 N401 TVP5147、 JA14D 大连 HDP2902G AV 无信号 N401 TVP5147 潍坊 HDP2902G 三无,灯亮 N903 VPE1X 大连 HDP2902G 场幅小 N903、Z901 VPE1X、JA16E 大连 820.609 HDP2902G 电压异常 N901 TMP88CS34N G-6F41 大连 HDP2902G 三无,灯亮 N902 24C16 南昌 HDP2902G 三无,灯亮 N902 5C16 南昌 HDP2902G 干扰条纹 N502 24C16 大连 HDP2902G 花屏 N903 VPE1X 潍坊 HDP2902G 集成块短路 N502 24C16 大连 HDP2902G 集成块短路 N901 TMP88CS34N G-6F41 大连 HDP2902G 集成块短路 N502 24C16 大连 HDP2902G 集成块短路 N401 TVP5147/JA1 4D 大连 HDP2902G 集成块短路 N903、 N401、N902 VPE1X、 TVP5417、 24LC16B 大连 HDP2902G 三无 N401 TVP5147 大连 HDP2902G 三无 N502 24C16 大连 HDP2902G 三无 N401 TVP5147、 JA14D 大连 HDP2902G 三无 N301 TDQ9332H 潍坊 HDP2902G 三无,灯亮 N401 TVP5147 济宁 HDP2902G 图像闪 N901 TMP88CS34N G-6F41 大连 HDP2902G 图像闪 N502 24C16 大连 HDP2902G 无伴音,有图像 N401 TVP5147 大连 HDP2902G 无视频 N901 TMP88CS34N G-6F41 大连 HDP2902G 无图像 N903 VPE1X 临沂 ※故障实例※ - 第 67 页 - HDP2902G 行场不同步 N301 TDA9332 泸州 HDP2902G 紫色灯闪 N901 DTV-005 长沙 HDP2919C H 三无 N902 24C16 潍坊 HDP2919C H 三无,灯亮 N401 TVP5147 济宁 HDP2919C H 图像拖尾 N301 TDA9332 乌鲁木 齐 HDP2919C H 无 AV2 N401 TPV5174 哈尔滨 HDP2919C H 紫色灯闪 N901 DTV-005 长沙 HDP2967 三无,灯亮 N301 8380 临沂 HDP3419C H 三无,灯亮 N902 24C16 南昌 HDP3419C H 花屏 N401 TVP5147 潍坊 HDTV2877 图异 N401 VPEX1 长沙 TLM3237 按键失灵 N11 24C32 济宁 TLM3237 三无,灯亮 N13 39VF040 济宁 TLM2633 无图 U604 24 C32A 广州 820.655 TLM3201 TV 无雪花噪波 U106 L7808CD2T 广州 TLM3201 伴音小 U604 24LC64 大连 820.712 TLM3201 不定时黑边 U604 24LC64 大连 TLM3201 三无,灯亮 U604 24LC64 大连 TLM3201 功能乱 U604 24C32A 广州 TLM3201 花屏 U214 HY5DU281622 ETP-5 济宁 TLM3201 收台少 U604 24CL64 大连 TLM3201 死机 U604 24C32A 广州 TLM3201 图暗 U604 24C32 上海 TLM3201 字符异常,按键 失灵 U604 24C32A 广州 TLM3201 L802 断线 STPB3216-121 PT 广州 (未完待续)
