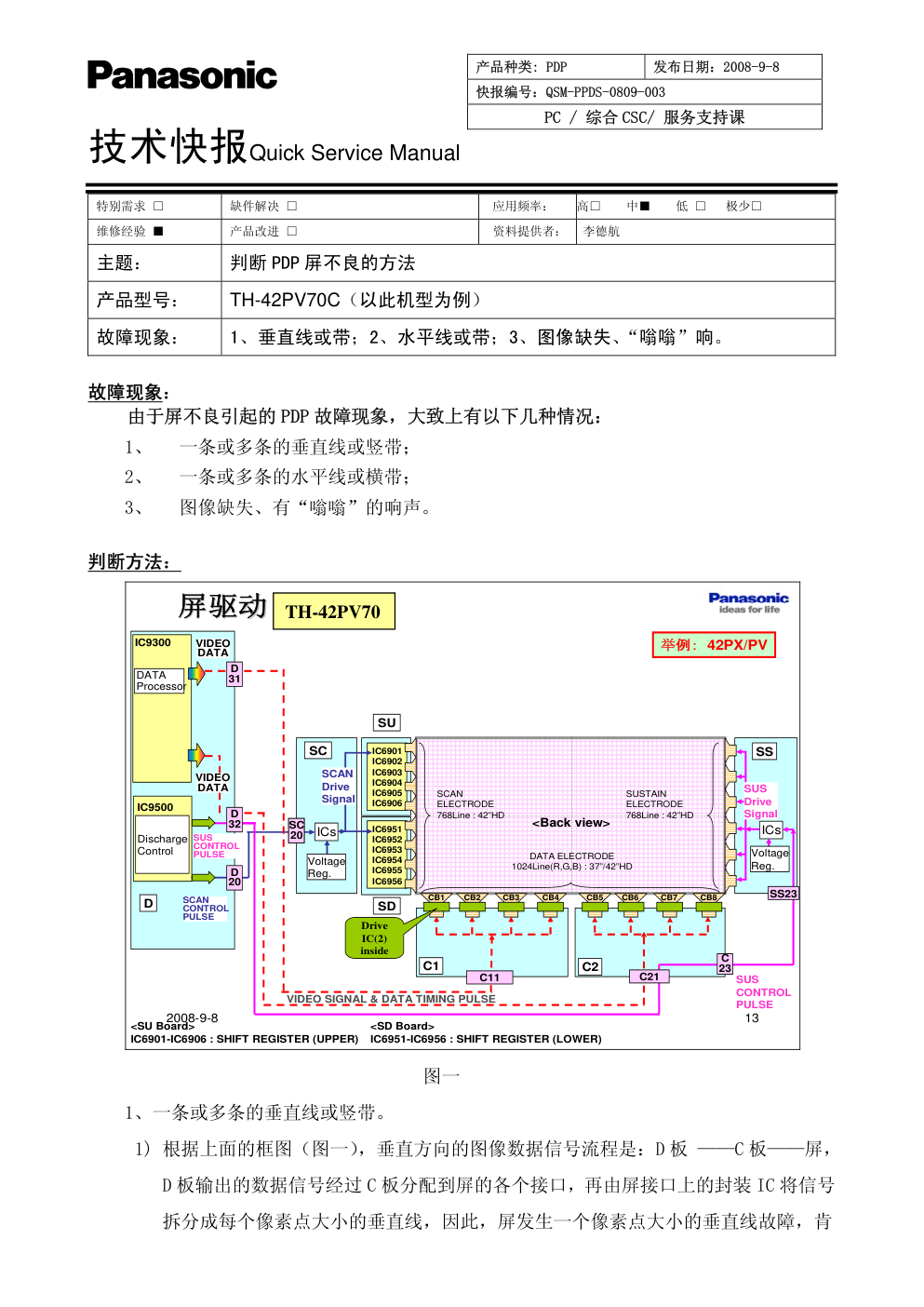

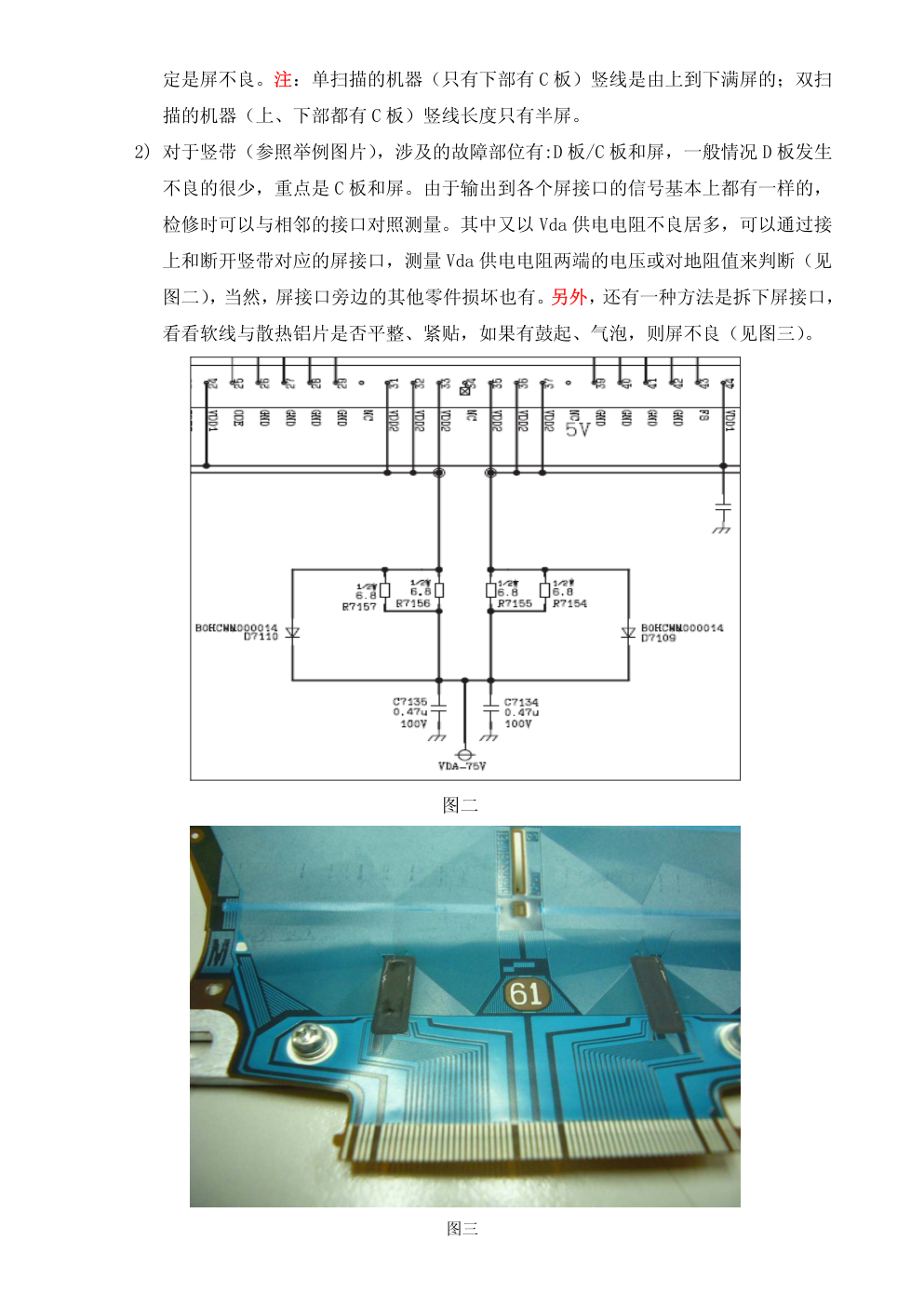

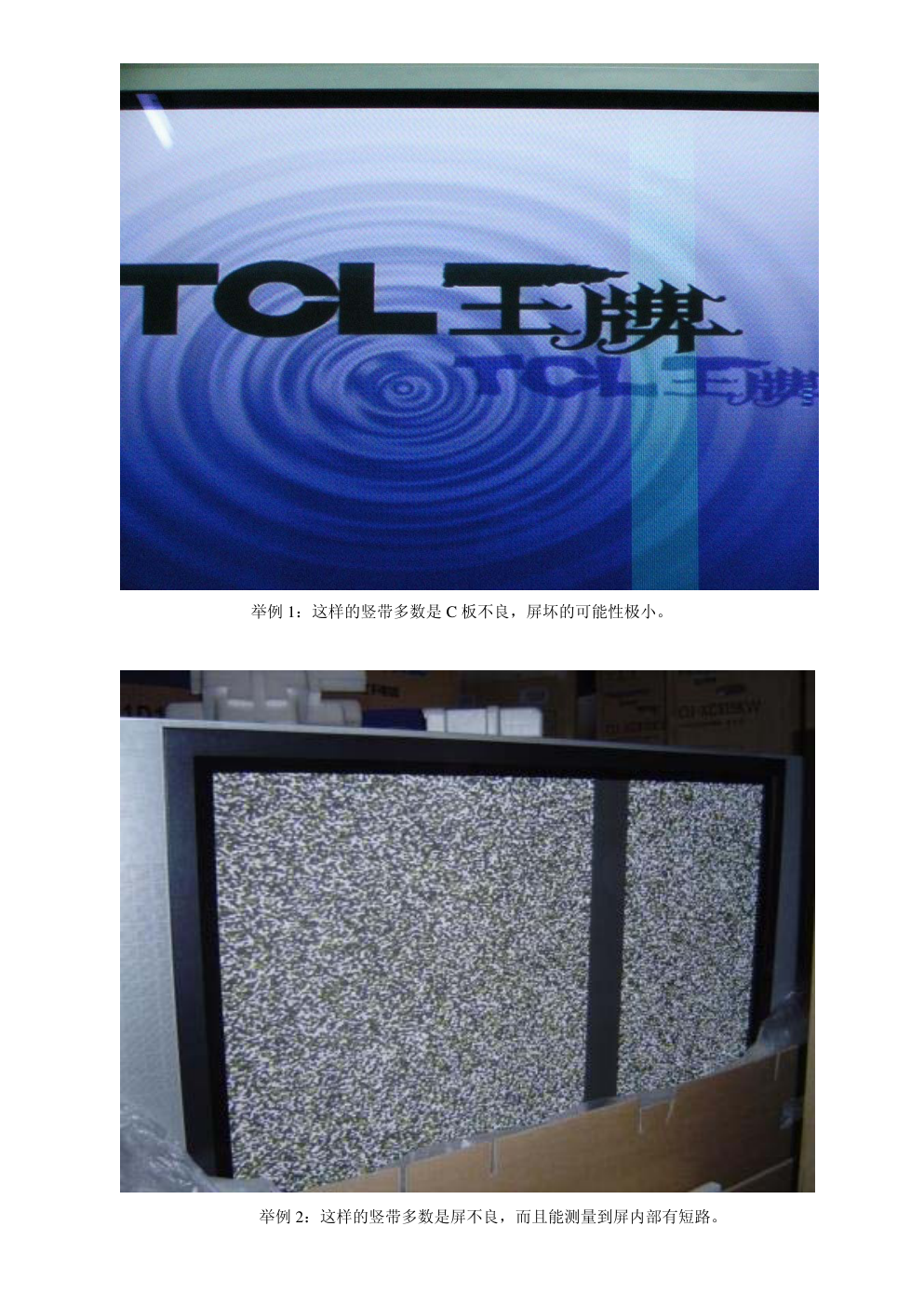

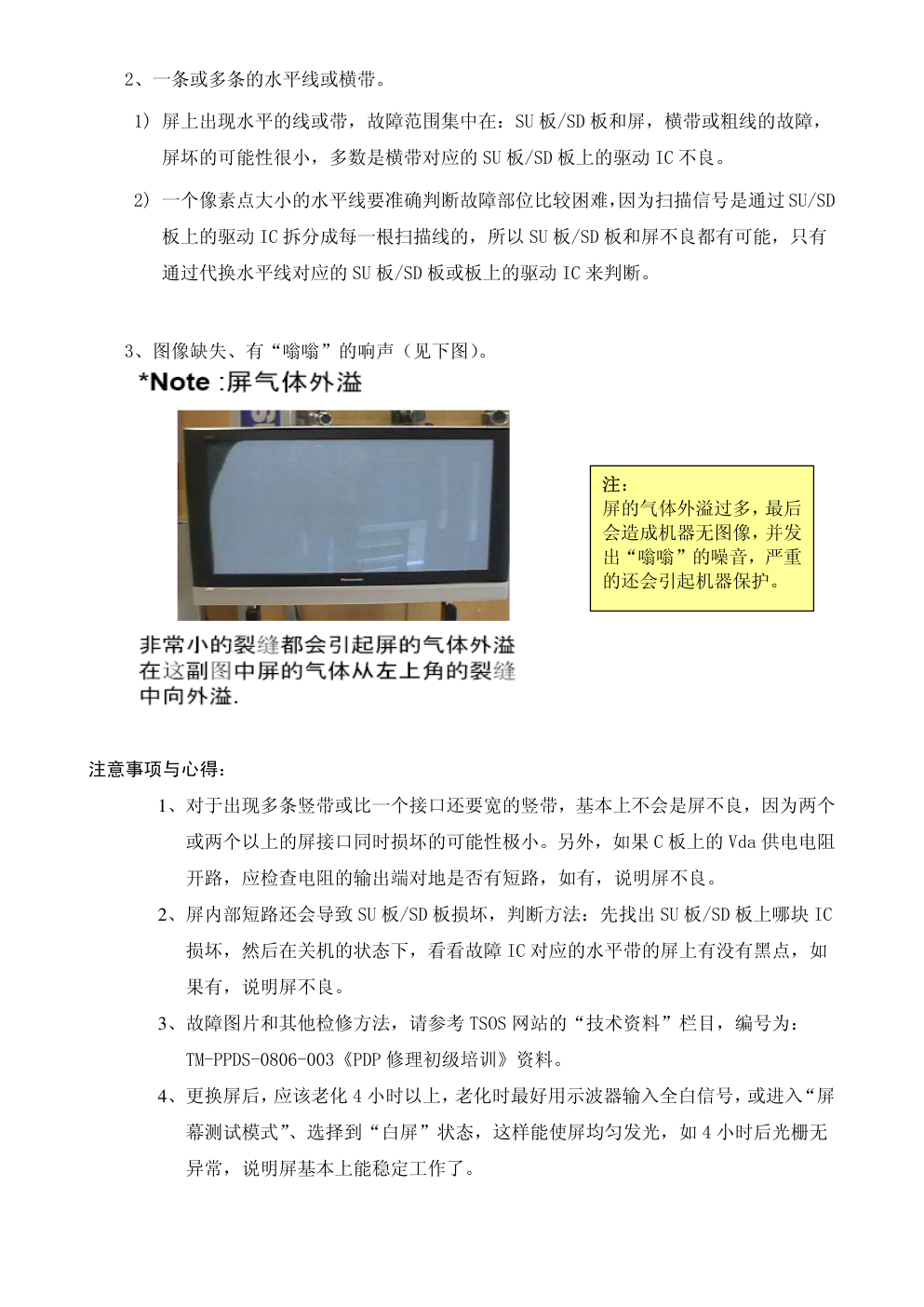

技术快报Quick Service Manual 特别需求 □ 缺件解决 □ 应用频率： 高□ 中■ 低 □ 极少□ 维修经验 ■ 产品改进 □ 资料提供者： 李德航 主题： 判断 PDP 屏不良的方法 产品型号： TH-42PV70C（以此机型为例） 故障现象： 1、垂直线或带；2、水平线或带；3、图像缺失、“嗡嗡”响。 故障现象： 由于屏不良引起的 PDP 故障现象，大致上有以下几种情况： 1、 一条或多条的垂直线或竖带； 2、 一条或多条的水平线或横带； 3、 图像缺失、有“嗡嗡”的响声。 判断方法： 屏驱动 屏驱动 42V 42V 2008-9-8 13 IC6901 IC6902 IC6903 IC6904 IC6905 IC6906 SU SD IC6951 IC6952 IC6953 IC6954 IC6955 IC6956 SCAN ELECTRODE 768Line : 42”HD DATA ELECTRODE 1024Line(R,G,B) : 37”/42”HD SC SCAN Drive Signal ICs Voltage Reg. SS ICs SUS Drive Signal SUS CONTROL PULSE SUSTAIN ELECTRODE 768Line : 42”HD C1 C2 Drive IC(2) inside C11 C21 SC 20 C 23 IC6901-IC6906 : SHIFT REGISTER (UPPER) IC6951-IC6956 : SHIFT REGISTER (LOWER) CB1 CB2 CB3 CB4 CB5 CB6 CB7 CB8 SC 20 VIDEO SIGNAL & DATA TIMING PULSE D IC9500 Discharge Control DATA Processor IC9300 VIDEO DATA VIDEO DATA SCAN CONTROL PULSE SUS CONTROL PULSE D 20 D 32 D 31 SS23 举例： 42PX/PV Voltage Reg. 产品种类: PDP 发布日期：2008-9-8 快报编号：QSM-PPDS-0809-003 PC / 综合 CSC/ 服务支持课 TH-42PV70 图一 1、一条或多条的垂直线或竖带。 1) 根据上面的框图（图一），垂直方向的图像数据信号流程是：D 板 ——C 板——屏， D 板输出的数据信号经过 C 板分配到屏的各个接口，再由屏接口上的封装 IC 将信号 拆分成每个像素点大小的垂直线，因此，屏发生一个像素点大小的垂直线故障，肯 定是屏不良。注：单扫描的机器（只有下部有 C 板）竖线是由上到下满屏的；双扫 描的机器（上、下部都有 C 板）竖线长度只有半屏。 2) 对于竖带（参照举例图片），涉及的故障部位有:D 板/C 板和屏，一般情况 D 板发生 不良的很少，重点是 C 板和屏。由于输出到各个屏接口的信号基本上都有一样的， 检修时可以与相邻的接口对照测量。其中又以 Vda 供电电阻不良居多，可以通过接 上和断开竖带对应的屏接口，测量 Vda 供电电阻两端的电压或对地阻值来判断（见 图二），当然，屏接口旁边的其他零件损坏也有。另外，还有一种方法是拆下屏接口， 看看软线与散热铝片是否平整、紧贴，如果有鼓起、气泡，则屏不良（见图三）。 图二 图三 举例 1：这样的竖带多数是 C 板不良，屏坏的可能性极小。 举例 2：这样的竖带多数是屏不良，而且能测量到屏内部有短路。 2、一条或多条的水平线或横带。 1) 屏上出现水平的线或带，故障范围集中在：SU 板/SD 板和屏，横带或粗线的故障， 屏坏的可能性很小，多数是横带对应的 SU 板/SD 板上的驱动 IC 不良。 2) 一个像素点大小的水平线要准确判断故障部位比较困难，因为扫描信号是通过 SU/SD 板上的驱动 IC 拆分成每一根扫描线的，所以 SU 板/SD 板和屏不良都有可能，只有 通过代换水平线对应的 SU 板/SD 板或板上的驱动 IC 来判断。 3、图像缺失、有“嗡嗡”的响声（见下图）。 注： 屏的气体外溢过多，最后 会造成机器无图像，并发 出“嗡嗡”的噪音，严重 的还会引起机器保护。 注意事项与心得： 1、对于出现多条竖带或比一个接口还要宽的竖带，基本上不会是屏不良，因为两个 或两个以上的屏接口同时损坏的可能性极小。另外，如果 C 板上的 Vda 供电电阻 开路，应检查电阻的输出端对地是否有短路，如有，说明屏不良。 2、屏内部短路还会导致 SU 板/SD 板损坏，判断方法：先找出 SU 板/SD 板上哪块 IC 损坏，然后在关机的状态下，看看故障 IC 对应的水平带的屏上有没有黑点，如 果有，说明屏不良。 3、故障图片和其他检修方法，请参考 TSOS 网站的“技术资料”栏目，编号为： TM-PPDS-0806-003《PDP 修理初级培训》资料。 4、更换屏后，应该老化 4 小时以上，老化时最好用示波器输入全白信号，或进入“屏 幕测试模式”、选择到“白屏”状态，这样能使屏均匀发光，如 4 小时后光栅无 异常，说明屏基本上能稳定工作了。
