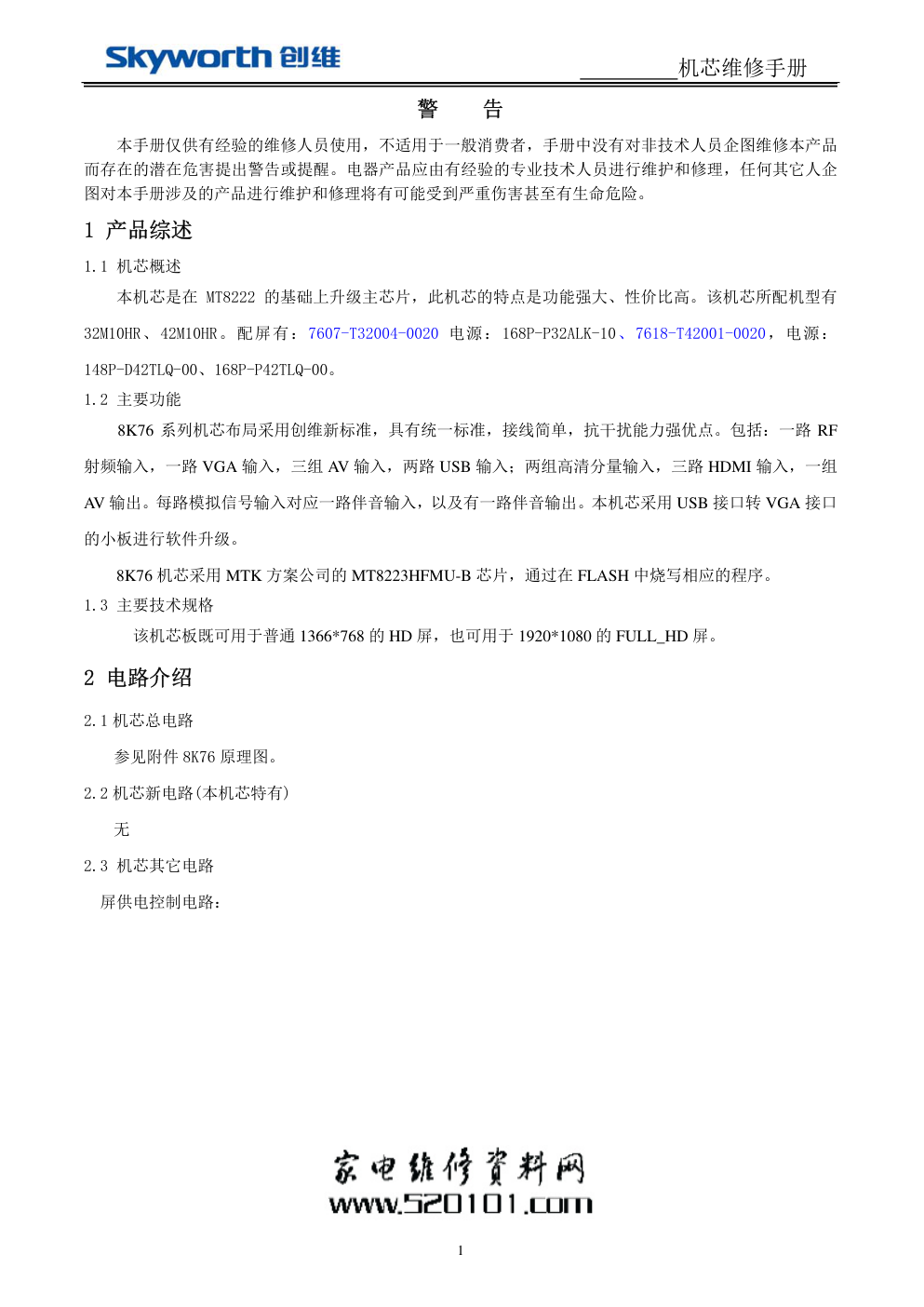

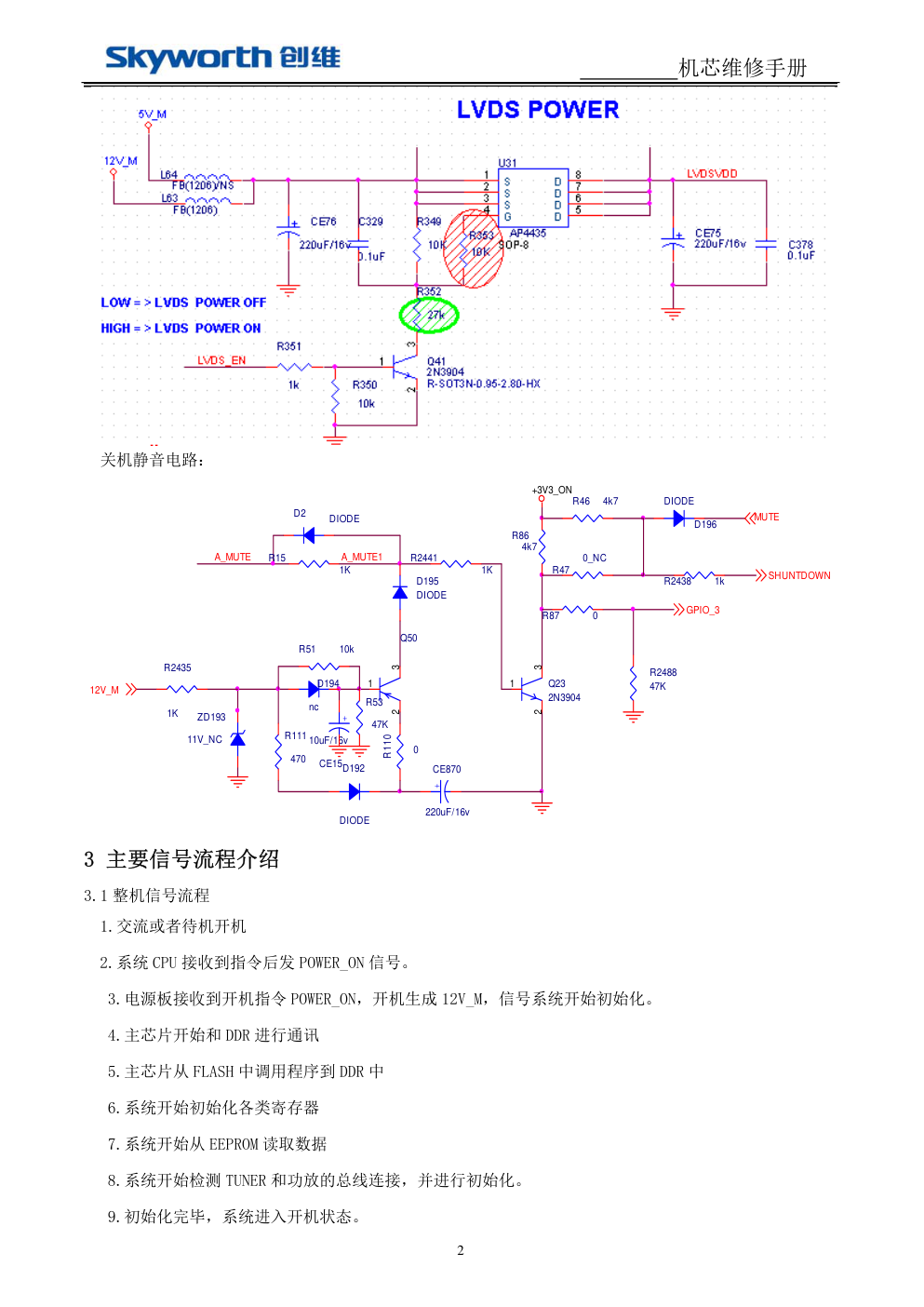

机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 机芯概述 本机芯是在 MT8222 的基础上升级主芯片，此机芯的特点是功能强大、性价比高。该机芯所配机型有 32M10HR、42M10HR。配屏有：7607-T32004-0020 电源：168P-P32ALK-10、7618-T42001-0020，电源： 148P-D42TLQ-00、168P-P42TLQ-00。 1.2 主要功能 8K76 系列机芯布局采用创维新标准，具有统一标准，接线简单，抗干扰能力强优点。包括：一路 RF 射频输入，一路 VGA 输入，三组 AV 输入，两路 USB 输入；两组高清分量输入，三路 HDMI 输入，一组 AV 输出。每路模拟信号输入对应一路伴音输入，以及有一路伴音输出。本机芯采用 USB 接口转 VGA 接口 的小板进行软件升级。 8K76 机芯采用 MTK 方案公司的 MT8223HFMU-B 芯片，通过在 FLASH 中烧写相应的程序。 1.3 主要技术规格 该机芯板既可用于普通 1366*768 的 HD 屏，也可用于 1920*1080 的 FULL_HD 屏。 2 电路介绍 2.1 机芯总电路 参见附件 8K76 原理图。 2.2 机芯新电路(本机芯特有) 无 2.3 机芯其它电路 屏供电控制电路： 机芯维修手册 2 关机静音电路： D2 DIODE ZD193 11V_NC A_MUTE R15 1K A_MUTE1 R51 10k R53 47K D194 nc Q23 2N3904 1 2 3 R2438 1k + CE870 220uF/16v R2435 1K R46 4k7 D192 DIODE R110 0 Q50 1 2 3 R47 0_NC + CE15 10uF/16v R86 4k7 R2488 47K R111 470 R87 0 D196 DIODE R2441 1K D195 DIODE +3V3_ON 12V_M SHUNTDOWN MUTE GPIO_3 3 主要信号流程介绍 3.1 整机信号流程 1.交流或者待机开机 2.系统 CPU 接收到指令后发 POWER_ON 信号。 3.电源板接收到开机指令 POWER_ON，开机生成 12V_M，信号系统开始初始化。 4.主芯片开始和 DDR 进行通讯 5.主芯片从 FLASH 中调用程序到 DDR 中 6.系统开始初始化各类寄存器 7.系统开始从 EEPROM 读取数据 8.系统开始检测 TUNER 和功放的总线连接，并进行初始化。 9.初始化完毕，系统进入开机状态。 机芯维修手册 3 3.2 视频信号流程 4 主要芯片介绍 4.1 EUP3482 芯片 4.1.1 芯片概述 EUP3482 工作电流为 2A，待机电流仅为 1uA，转换效率高达 93%，配合外围电路可输出 0.923V~12V， 自带有过流保护电路，固定工作频率为 340KHz。 4.1.2 芯片内部框图 机芯维修手册 4 4.1.3 芯片管脚图 4.1.4 芯片重要引脚功能及对应工作电压 第二脚 输入电压 5V 第三脚 输出电压 1.1V 第五脚 反馈电压 0.923V 4.1.5 芯片出现异常的故障现象 该芯片输出电压为主芯片内核电压，异常时直接引起不开机。 4.2 MPS8706 芯片 4.2.1 芯片概述 MP8706 工作电流为 3A，输入电压范围 4.5V 到 16V，输出电压范围可从 0.8V 到 VCC，固定 500KHz 工作频率。 4.2.2 芯片内部框图 引脚序号 引脚说明 1 高电压选通 2 电压输入 5V 3 电压转换输出 1.1V 4 接地 5 电压反馈 0.923V 6 稳压补偿 7 使能控制 100k 上拉电阻 8 软启动控制（15ms） 机芯维修手册 5 4.2.3 芯片管脚图 4.2.4 芯片重要引脚功能及对应工作电压 第一脚 输入电压 12V 第二、三脚 输出电压 5.1V 4.2.5 芯片出现异常的故障现象 此电压为主板正常工作电压，异常时主板将不开机。 4.3 STA335BW 芯片 4.3.1 芯片概述 此芯片采用 PSSO-36 Slug Down 封装，输入电压范围为 5V—24V，可以输出重低音功能，可以外接 无源重低音和电视组成 2.1 声道的音响。 4.3.2 芯片内部框图 引脚序号 引脚说明 1 电压输入 12V 2 电压输出 5.1V 3 4 高电压选通 5 使能控制 6 电压反馈 0.8V 7 偏置电压 5V 8 接地 机芯维修手册 6 4.3.3 芯片管脚图 4.3.4 芯片重要引脚功能及对应工作电压 管脚 管脚类型 简单描述 SA IN I2C 地址选择，本机芯接低电平 Test_Mode IN 该引脚必须接地 OUT2B、OUT2A、 OUT1B、OUT1A OUT 半桥输出 PWRDN IN POWER DOWN信号，输入低电平静音。 机芯维修手册 7 PLL_FILTER IN 锁相环滤波器接口 XTI IN PLL 输入时钟与 STV8357 I2S 的主时钟输出相接 BICKI IN I2S 串行时钟 LRCKI IN I2S 左/右位时钟 SDI_125 IN 通道 1、2 I2S 串行数据输入 RESET IN 复位信号 SDA I/O I2C 串行数据输入输出 SCL IN I2C 串行时钟输入 4.3.5 芯片出现异常的故障现象 此芯片出现异常时，会有伴音无声或杂音问题（表现为某种频率的音频信号不良）。 4.4 BL1085-CY 芯片 4.4.1 芯片概述 BL1085-CY 最大输出电流为 3A，最大输入电压为 18V，输出电压精度为±2%。 4.4.2 芯片内部框图 4.4.3 芯片管脚图 4.4.4 芯片重要引脚功能及对应工作电压 引脚 引脚类型 简单描述 3 输入 输入电压为 5V 2 输出 输出电压为 3。3V 4.4.5 芯片出现异常的故障现象 此 IC 输出的 3.3V 分别供给 U12 用于 DDR1.8V，U8 用于 ADC 处理 1.25V，以及 ADC、DSP 处理所需 3.3V， 因此此芯片出现异常时会引起不开机或者无图像等故障。 4.5 TAS5711 功放 4.5.1 芯片概述 此芯片采用 HTQFP-48 封装，输入电压范围 8V-26V，2.1 声道工作，支持 8KHz-48KHz 采样率。90%的 效率及 106DB 的信噪比。 4.5.2 芯片内部框图 机芯维修手册 8 4.5.3 芯片管脚图 4.5.4 芯片重要引脚功能及对应工作电压 机芯维修手册 9 4.5.5 芯片出现异常的故障现象 此芯片出现异常时，会有伴音无声或杂音问题（表现为某种频率的音频信号不良）。 5 调试说明 5.1 工厂模式调试说明 1. 按住键控板“音量减”键（音量减到 0），同时按下遥控器“屏显”键，可以进入工厂调试菜单。 2. 当单键模式为 ON 时，按下工厂调试专用遥控器的“工厂调试”键，可以进入工厂调试菜单。 3. 当单键模式为 ON 时，按下工厂调试专用遥控器的“老化模式”键，可以进入老化模式。 4. 当单键模式为 ON 时，按下工厂调试专用遥控器的“总线”键，可以进入总线关闭模式。 5. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“老化模式”键，可以进入 老化模式。 6. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“总线”键，可以进入总线 关闭模式。 7. 在老化模式下，按下工厂调试专用遥控器的“老化模式”键，可以退出老化模式。 8. 在总线关闭模式下，按下工厂调试专用遥控器的“总线”键或关机，可以退出总线关闭模式。 9. 在工厂调试菜单下，按下遥控器“屏显”或“工厂调试”键，可以退出工厂调试菜单。 10. 其它具体按键操作参照“工厂调试设计规范”。 工厂菜单中需要调试的项目如下： 1. ADC Adjust：选中该项，按“音量加”键，程序会自动进行 ADC 校正，等待至出现“OK”提示信 息。 2. 各通道需要进行白平衡检测，如发现有偏差，可针对该通道调整以下几项参数来达到最佳效果： a. RED （初始默认值为 256） b. GREEN （初始默认值为 256） c. BLUE （初始默认值为 256） d. ROffset （初始默认值为 5） e. GOffset （初始默认值为 5） f. BOffset （初始默认值为 5） 备注：进行调试时，需要按照 1、2 的顺序依次进行。 机芯维修手册 10 3. SingleKey Mode：工厂单键模式开关。为方便机芯生产，母片预先已将其置为开，为避免机器出厂 后用户误操作进入工厂调试菜单，请整机出厂前使用“出厂”键将工厂单键模式置为关。 5.2 软件烧录说明 进行升级时首先保证 是升级线所在端口，然后点击 ，连接正常后点击 选择升 级文件，然后点击 进行升级。 5.3 软件升级及接口说明 本机芯使用的升级工具为 MtkTool，升级线为公司统一的串口线，可以在电脑上使用 MtkTool 进行串口 升级。 5.4 生产中的特殊工艺要求 无 6 维修说明 6.1 常见故障分析与注意事项 1、背光亮屏不亮 机芯维修手册 11 2.指示灯亮但不开机 3.HDMI 无像或无声 指示灯亮不开机 检查 DC_DC 芯片 U18 的 2 脚是否有 5V 输出 U18 损坏或后级负载短路 测量 CON4 的 4 脚 POWER 信号在按 待机键时该电压是否有变化 检查主 IC 工作情况 表明 CPU 电路已正常工 作，应重要检查屏线及电 源线是否接触良好 Y N Y N 背光亮而屏不亮 检查 LVDS 有无 12V 输出 检查主 IC（U1）与 DDR 芯片（UD1） 之间的排阻是否有虚焊、漏焊 检 查 主 芯 片 LVDS1.2V 及 3.3V 供电是否异常 重新补焊好 检查 LVDS 12V 供电电路有 无连焊、虚焊、漏焊 检查 PPWR_SW 是否为高电平 检查 U31 及外围电路 检焊、补焊 Y N N Y Y N 机芯维修手册 12 4.光感屏变无效 5.图像花屏 HDMI 无像或无声 检查 HDMI 接口插座是否虚焊，因为 插座引线较多比较容易虚焊 检查 ESD 元件 D79、D80，D119 D120，D122、D123 是否损坏 重新补焊 存储器 U14 内部 EDID 数据 损坏，重新写入新的数据 更换 ESD 更换主 IC Y N Y N 光感屏变无效 检查背光线有无松动 打开菜单手动调节背光亮度，用 万用表测量 CON5 的 2 脚在无 1.0---3.3V 电压变化 插好 检查主 IC 有无 PWM 脉冲输出 表明 PANEL 有问题，检查 屏线有无松动，屏背光板、 Tcon 板 检查光感小板有无连 焊、虚焊、漏焊 Y N Y N 机芯维修手册 13 6. 8K76 机芯所有信号源黑屏 图像花屏 检查 DDR(UD1)的供电 1.8V 是否正常，电压由 U12 提供 检查 U4 是否工作正 常，若工作正常则更换 LDO（U12），否则查 看 U4 外围电路 检查主 IC 与 DDR 通讯是 否正常，重点检查排阻是 否虚焊或开路 重新焊好 更换 DDR 芯片 更换主 IC （MT8223HFMU-B） Y N Y N 背光亮但所有信号源黑屏 检测 CON4 的 12V 屏供电 检查 U31 有无 12V 输出 （5、6、7、8 脚） 更换电源板 Y N 更换 U31（mos 管） 先测量 RM43 两端是否有 1.25V、RM44 两端是否有 3.3V，若两电压正常则怀 疑为屏 T-Con 板问题 N Y 机芯维修手册 14 7. TV 全部无台 8. 酷开无图像 进入工产模式，清 EEPROM， 重开机搜台 检查 Tuner 有无视频输出 检查信号到主 IC 的射频电路是 否正常及输入 IC 的匹配电阻、 耦合电容是否有虚焊或断开 重新补焊好 检查 Tuner 的 I2C 是 否正常，总线的上拉 电阻是否正常 更换高频头 通过软件重新 调整处理 Y N Y N TV 全部无台 酷开无图像 检查分量是否有图像 检查主板 U103 5V 供电是否正常 检查酷开通道元器件 N Y 检 查 5V 供 电 U103 第一脚 更换 U103 N Y 机芯维修手册 15 6.2 机芯配用通用功能模块 序号 通用功能 模块名称 通用功能模块编 号 开发设计 所 1 电源 168P-P32ALK-10 电源一所 2 电源 148P-D42TLQ-00 168P-P42TLQ-00 电源一所 6.3 端口及连线定义 P1 为 VGA 伴音输入端子；P2 为分量 2 与 AV2 输入，P3 为 AV1 输入，分量 1 输入及一路 AV 输出端子。 其中 AV 输入输出视频均为黄色接口、左右声道为白色及红色接口；P5 为 AV3 出入端子，接口同 P3；P8 为 S 端子输入；酷 K 板 USB 接口为卡拉 OK 与 USB 共用输入，支持 1080P 格式电影。JA3 为 VGA 输入端子。 6.4 机芯接口定义 序号 接口名称 位号 引脚定义 备注 1 主板供电 CON4 通用接口 2 副板接口 CON5 通用接口 3 卡拉 OK 接口 CON2 通用接口 6.5 关键元器件及维维修备件清单 物料编号 物料型号 位号 名称/功能 /参数 代用物 料编号 备注 477G-L10850-0030 BL1085-CY U4 L1085 477G-L10840-0030 4797-X64050-0160 MX25L6405DMI-12G U13 Flash 471R-N25640-0160 47B6-A11170-03 AS1117L-3.3 A1 U6 LDO 474E-C11171-03 4707-M24C32-08 M24C32-WMN6TP SGS U14 EEPROM 4727-A24320-08 4707-T45580-08 TJM4558CD SGS U15、U100 运放 47DG-G45580-0080 4706-D98851-24 Philips U19 TDA9885 473G-D98850-0240 6.6 机芯存储、运输、使用条件 此机芯无特殊要求。
