32E100E中文维修手册仅用于维修参考
1

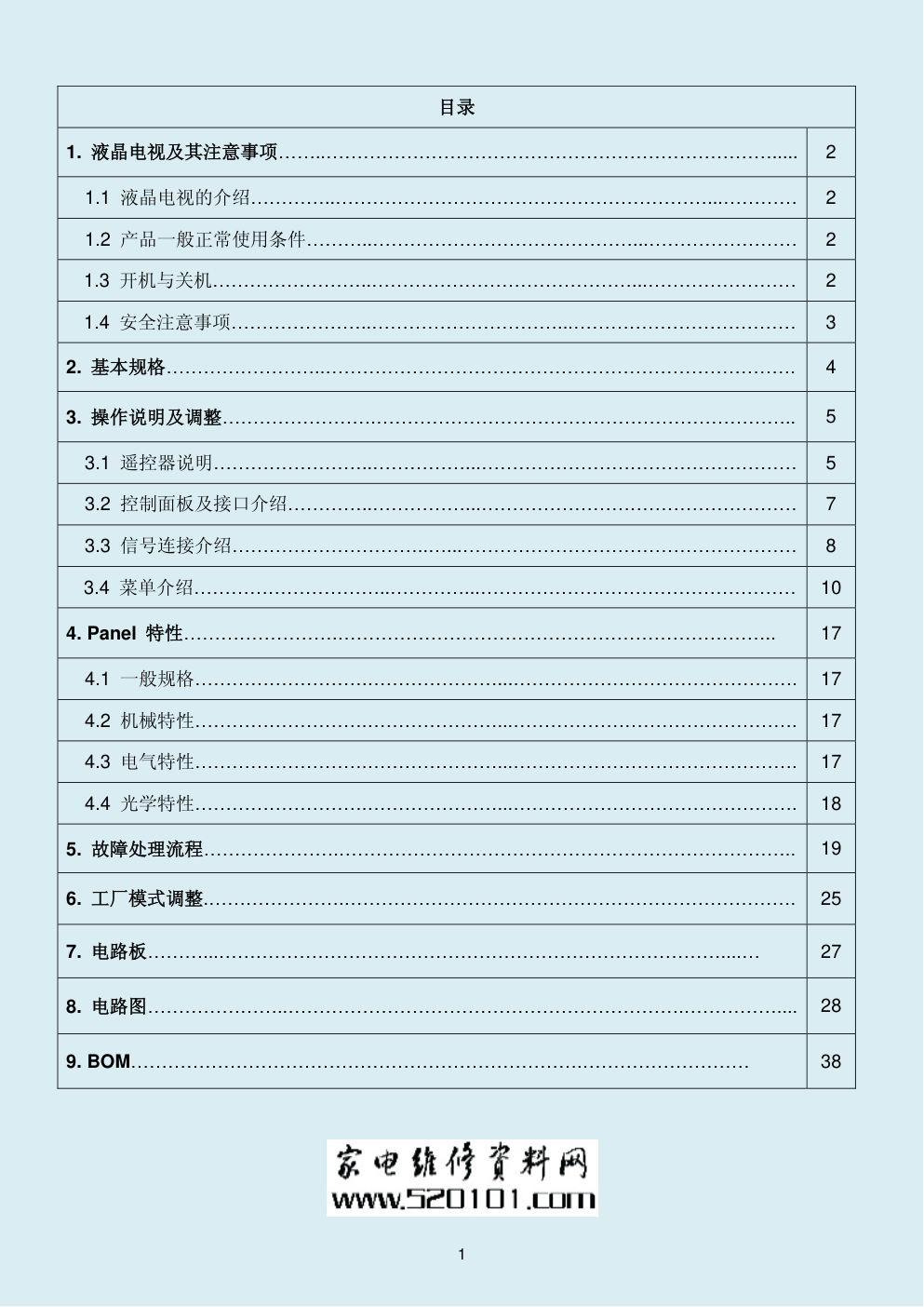

目录
1. 液晶电视及其注意事项……..……………………………………………………………….....
2
1.1 液晶电视的介绍…………..……………………………………………………...…………
2
1.2 产品一般正常使用条件………..……………………………………...……………………
2
1.3 开机与关机……………………..……………………………………...……………………
2
1.4 安全注意事项…………………..…………………………...………………………………
3
2. 基本规格……………………..………………………………………………………………….
4
3. 操作说明及调整…………………….…………………………………………………………..
5
3.1 遥控器说明……………………..……………...……………………………………………
5
3.2 控制面板及接口介绍…………..……………...……………………………………………
7
3.3 信号连接介绍…………………………..…...………………………………………………
8
3.4 菜单介绍…………………………..…………...……………………………………………
10
4. Panel 特性…………………….……………………………………………………………..
17
4.1 一般规格……………………….…………………...……………………………………….
17
4.2 机械特性……………………….…………………...……………………………………….
17
4.3 电气特性……………………….…………………...……………………………………….
17
4.4 光学特性……………………….…………………...……………………………………….
18
5. 故障处理流程………………….………………………………………………………………..
19
6. 工厂模式调整.………………….……………………………………………………………….
25
7. 电路板………...………………………………………………………………………....…
27
8. 电路图…………………..……………………………………………………….……………....
28
9. BOM……………………………………………………………….………………………
38
2

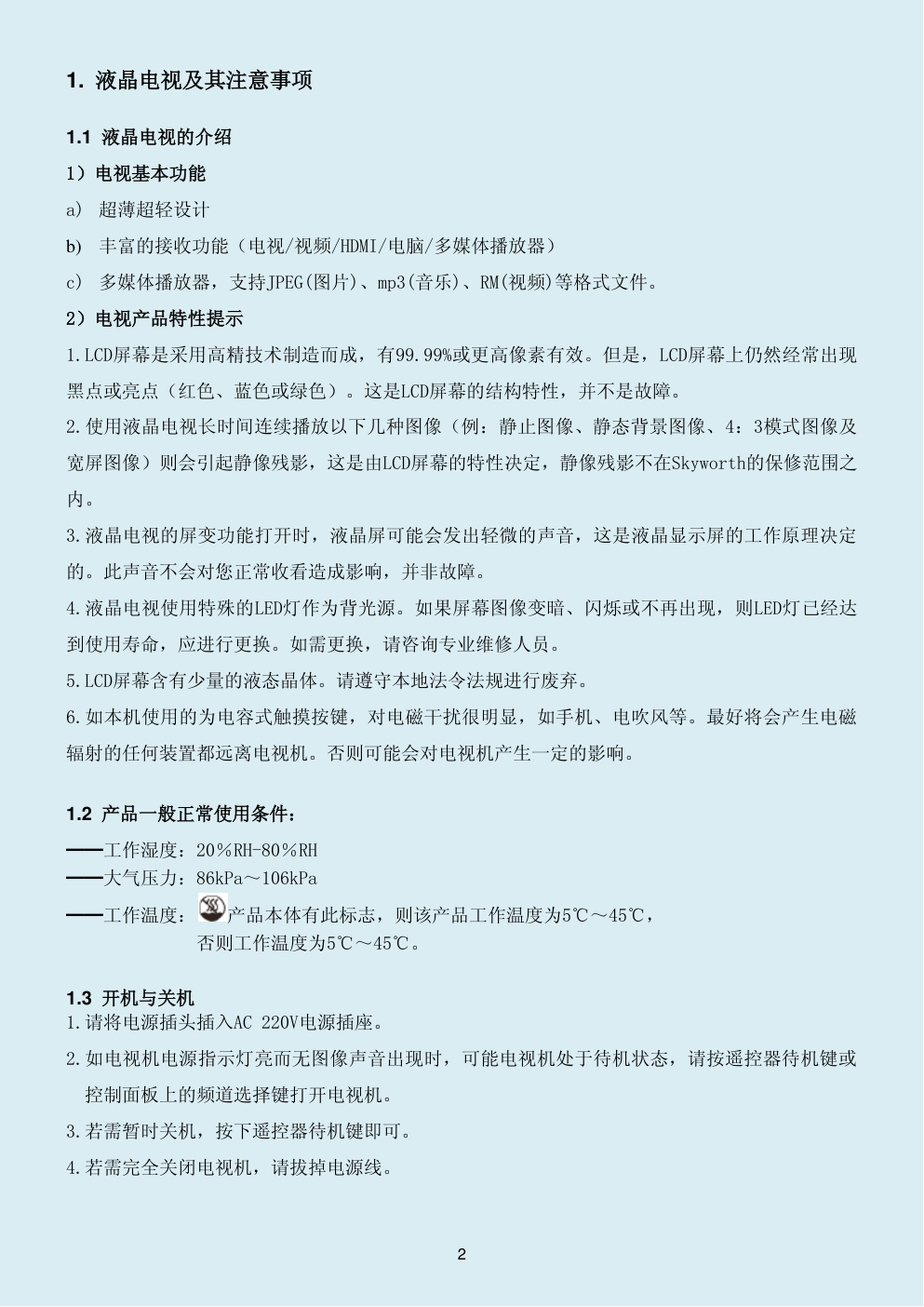

1. 液晶电视及其注意事项
1.1 液晶电视的介绍
1)电视基本功能
a) 超薄超轻设计
b) 丰富的接收功能(电视/视频/HDMI/电脑/多媒体播放器)
c) 多媒体播放器,支持JPEG(图片)、mp3(音乐)、RM(视频)等格式文件。
2)电视产品特性提示
1.LCD屏幕是采用高精技术制造而成,有99.99%或更高像素有效。但是,LCD屏幕上仍然经常出现
黑点或亮点(红色、蓝色或绿色)。这是LCD屏幕的结构特性,并不是故障。
2.使用液晶电视长时间连续播放以下几种图像(例:静止图像、静态背景图像、4:3模式图像及
宽屏图像)则会引起静像残影,这是由LCD屏幕的特性决定,静像残影不在Skyworth的保修范围之
内。
3.液晶电视的屏变功能打开时,液晶屏可能会发出轻微的声音,这是液晶显示屏的工作原理决定
的。此声音不会对您正常收看造成影响,并非故障。
4.液晶电视使用特殊的LED灯作为背光源。如果屏幕图像变暗、闪烁或不再出现,则LED灯已经达
到使用寿命,应进行更换。如需更换,请咨询专业维修人员。
5.LCD屏幕含有少量的液态晶体。请遵守本地法令法规进行废弃。
6.如本机使用的为电容式触摸按键,对电磁干扰很明显,如手机、电吹风等。最好将会产生电磁
辐射的任何装置都远离电视机。否则可能会对电视机产生一定的影响。
1.2 产品一般正常使用条件:
━━工作湿度:20%RH-80%RH
━━大气压力:86kPa~106kPa
━━工作温度:
产品本体有此标志,则该产品工作温度为5℃~45℃,
否则工作温度为5℃~45℃。
1.3 开机与关机
1.请将电源插头插入AC 220V电源插座。
2.如电视机电源指示灯亮而无图像声音出现时,可能电视机处于待机状态,请按遥控器待机键或
控制面板上的频道选择键打开电视机。
3.若需暂时关机,按下遥控器待机键即可。
4.若需完全关闭电视机,请拔掉电源线。
3

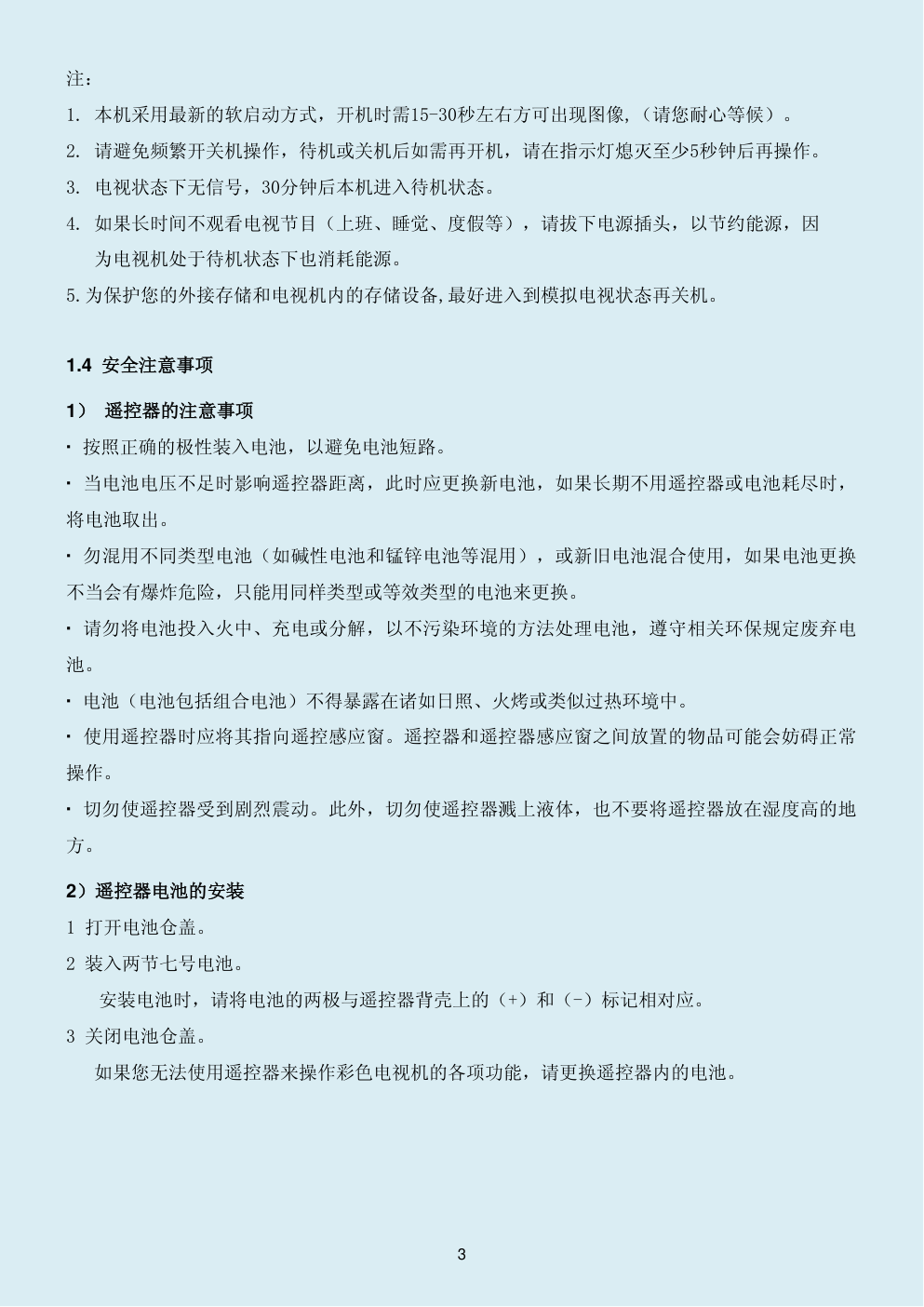

注:
1. 本机采用最新的软启动方式,开机时需15-30秒左右方可出现图像,(请您耐心等候)。
2. 请避免频繁开关机操作,待机或关机后如需再开机,请在指示灯熄灭至少5秒钟后再操作。
3. 电视状态下无信号,30分钟后本机进入待机状态。
4. 如果长时间不观看电视节目(上班、睡觉、度假等),请拔下电源插头,以节约能源,因
为电视机处于待机状态下也消耗能源。
5.为保护您的外接存储和电视机内的存储设备,最好进入到模拟电视状态再关机。
1.4 安全注意事项
1) 遥控器的注意事项
▪ 按照正确的极性装入电池,以避免电池短路。
▪ 当电池电压不足时影响遥控器距离,此时应更换新电池,如果长期不用遥控器或电池耗尽时,
将电池取出。
▪ 勿混用不同类型电池(如碱性电池和锰锌电池等混用),或新旧电池混合使用,如果电池更换
不当会有爆炸危险,只能用同样类型或等效类型的电池来更换。
▪ 请勿将电池投入火中、充电或分解,以不污染环境的方法处理电池,遵守相关环保规定废弃电
池。
▪ 电池(电池包括组合电池)不得暴露在诸如日照、火烤或类似过热环境中。
▪ 使用遥控器时应将其指向遥控感应窗。遥控器和遥控器感应窗之间放置的物品可能会妨碍正常
操作。
▪ 切勿使遥控器受到剧烈震动。此外,切勿使遥控器溅上液体,也不要将遥控器放在湿度高的地
方。
2)遥控器电池的安装
1 打开电池仓盖。
2 装入两节七号电池。
安装电池时,请将电池的两极与遥控器背壳上的(+)和(-)标记相对应。
3 关闭电池仓盖。
如果您无法使用遥控器来操作彩色电视机的各项功能,请更换遥控器内的电池。
4

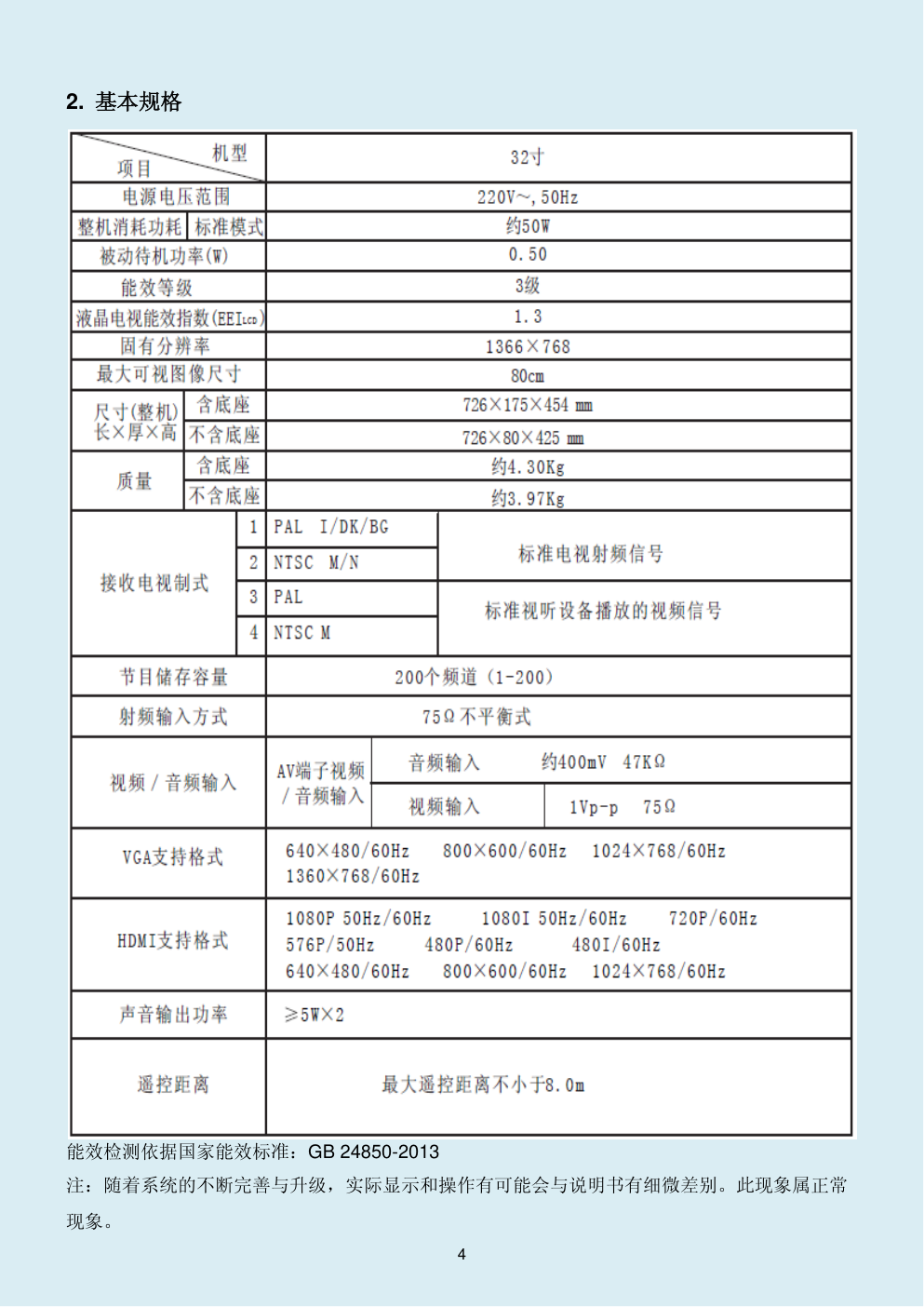

2. 基本规格
能效检测依据国家能效标准:GB 24850-2013
注:随着系统的不断完善与升级,实际显示和操作有可能会与说明书有细微差别。此现象属正常
现象。
5

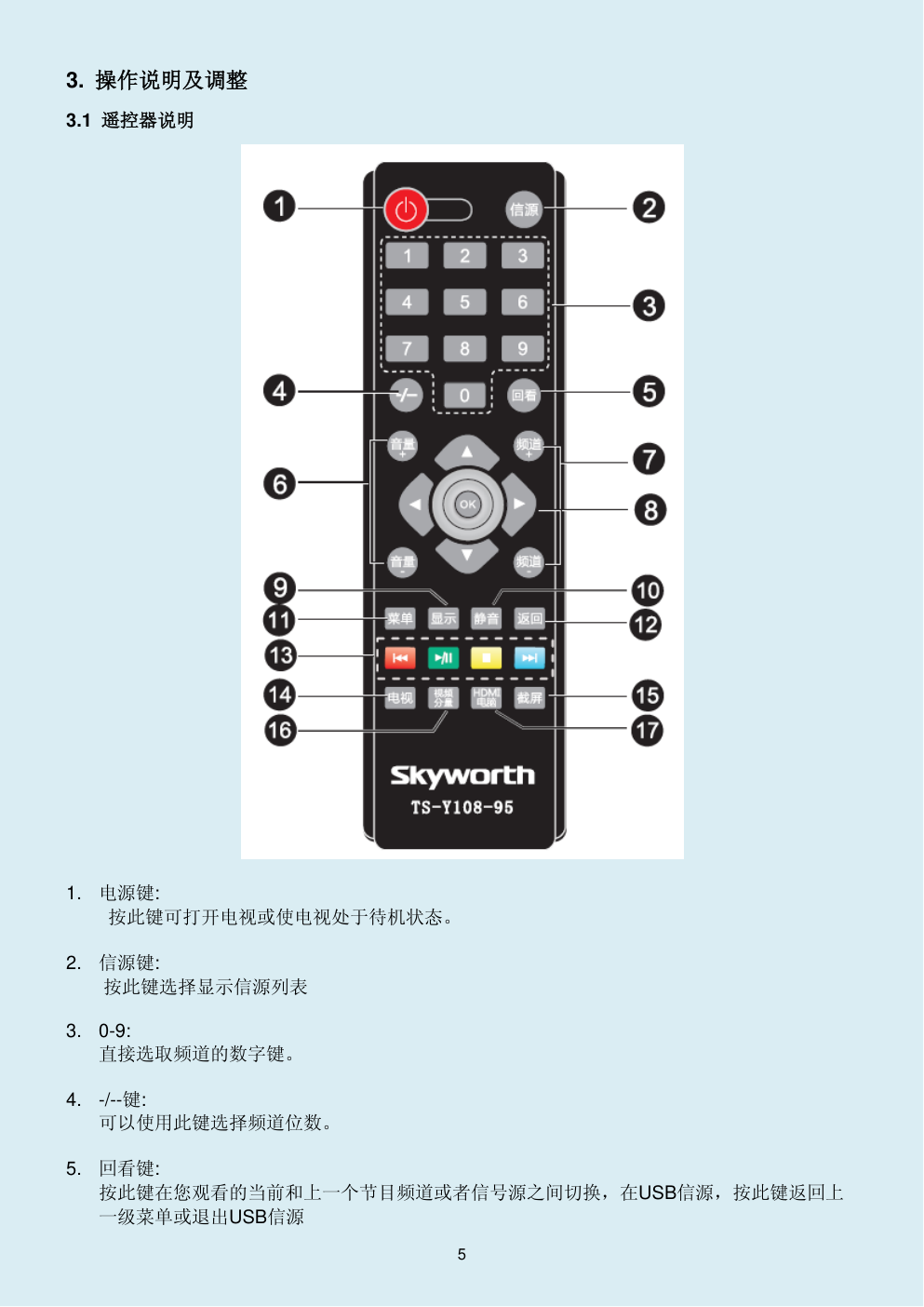

3. 操作说明及调整
3.1 遥控器说明
1. 电源键:
按此键可打开电视或使电视处于待机状态。
2. 信源键:
按此键选择显示信源列表
3. 0-9:
直接选取频道的数字键。
4. -/--键:
可以使用此键选择频道位数。
5. 回看键:
按此键在您观看的当前和上一个节目频道或者信号源之间切换,在USB信源,按此键返回上
一级菜单或退出USB信源
6

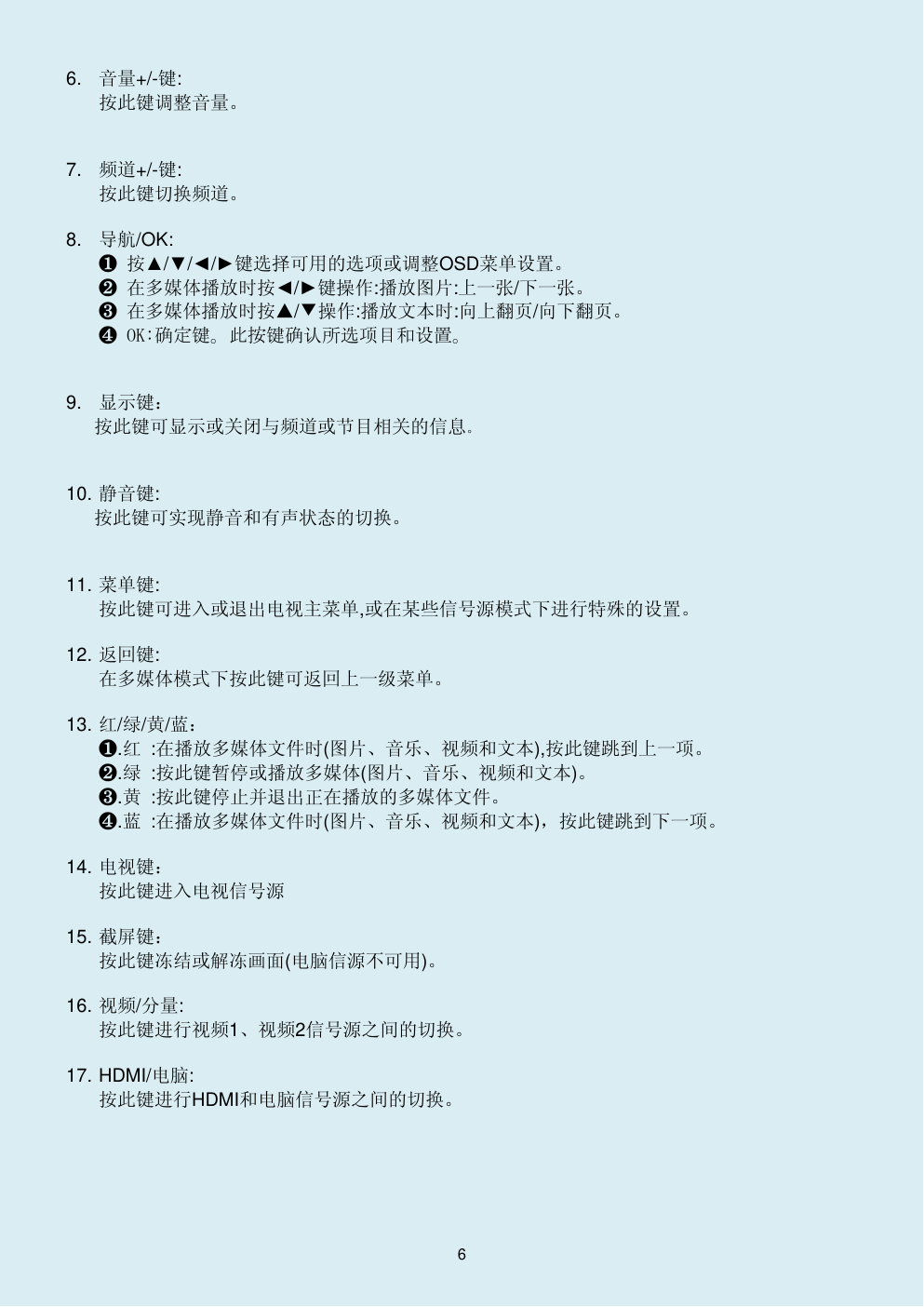

6. 音量+/-键:
按此键调整音量。
7. 频道+/-键:
按此键切换频道。
8. 导航/OK:
❶ 按▲/▼/◄/►键选择可用的选项或调整OSD菜单设置。
❷ 在多媒体播放时按◄/►键操作:播放图片:上一张/下一张。
❸ 在多媒体播放时按▲/▼操作:播放文本时:向上翻页/向下翻页。
❹ OK:确定键。此按键确认所选项目和设置。
9. 显示键:
按此键可显示或关闭与频道或节目相关的信息。
10. 静音键:
按此键可实现静音和有声状态的切换。
11. 菜单键:
按此键可进入或退出电视主菜单,或在某些信号源模式下进行特殊的设置。
12. 返回键:
在多媒体模式下按此键可返回上一级菜单。
13. 红/绿/黄/蓝:
❶.红 :在播放多媒体文件时(图片、音乐、视频和文本),按此键跳到上一项。
❷.绿 :按此键暂停或播放多媒体(图片、音乐、视频和文本)。
❸.黄 :按此键停止并退出正在播放的多媒体文件。
❹.蓝 :在播放多媒体文件时(图片、音乐、视频和文本),按此键跳到下一项。
14. 电视键:
按此键进入电视信号源
15. 截屏键:
按此键冻结或解冻画面(电脑信源不可用)。
16. 视频/分量:
按此键进行视频1、视频2信号源之间的切换。
17. HDMI/电脑:
按此键进行HDMI和电脑信号源之间的切换。
7

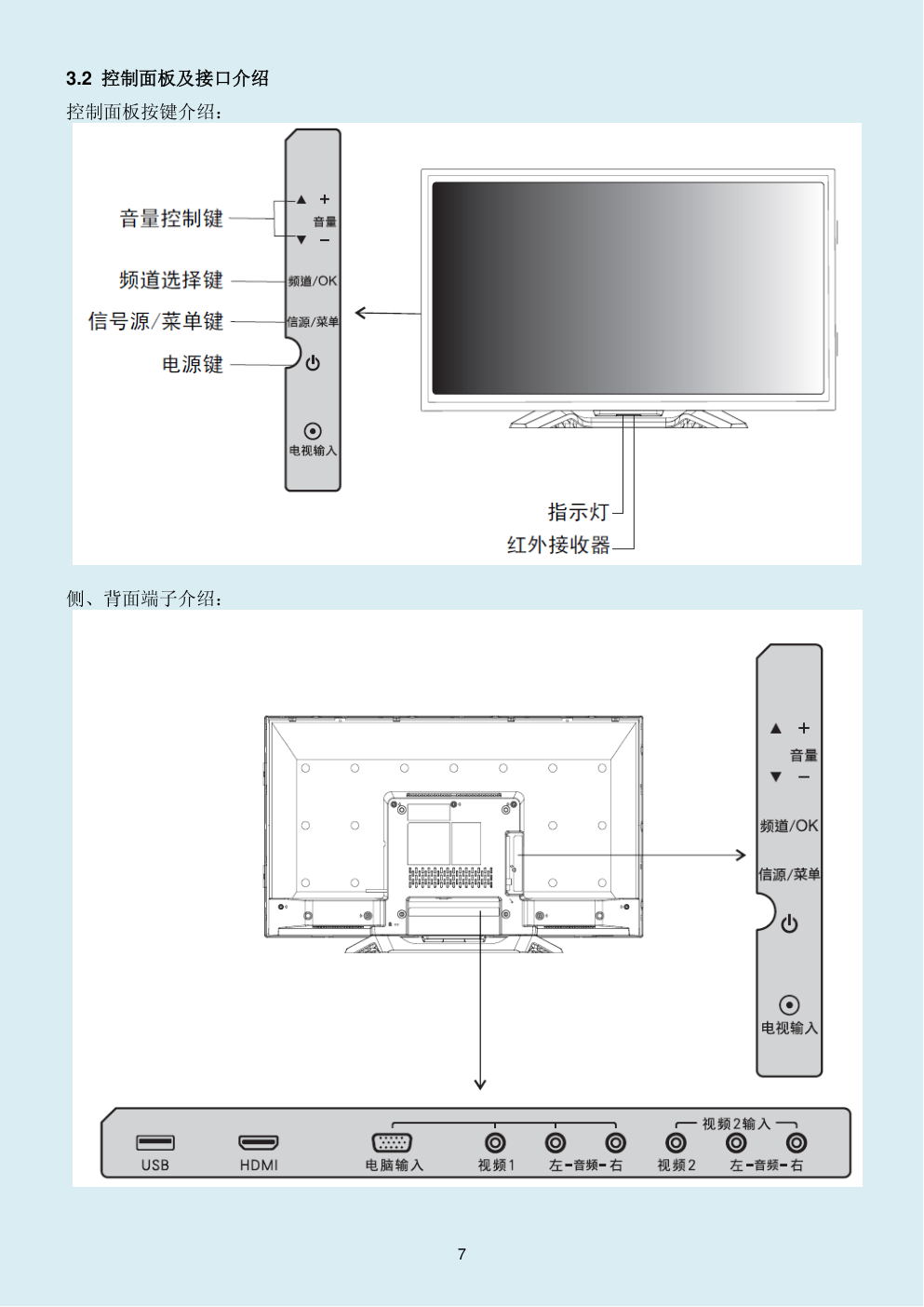

3.2 控制面板及接口介绍
控制面板按键介绍:
侧、背面端子介绍:
8

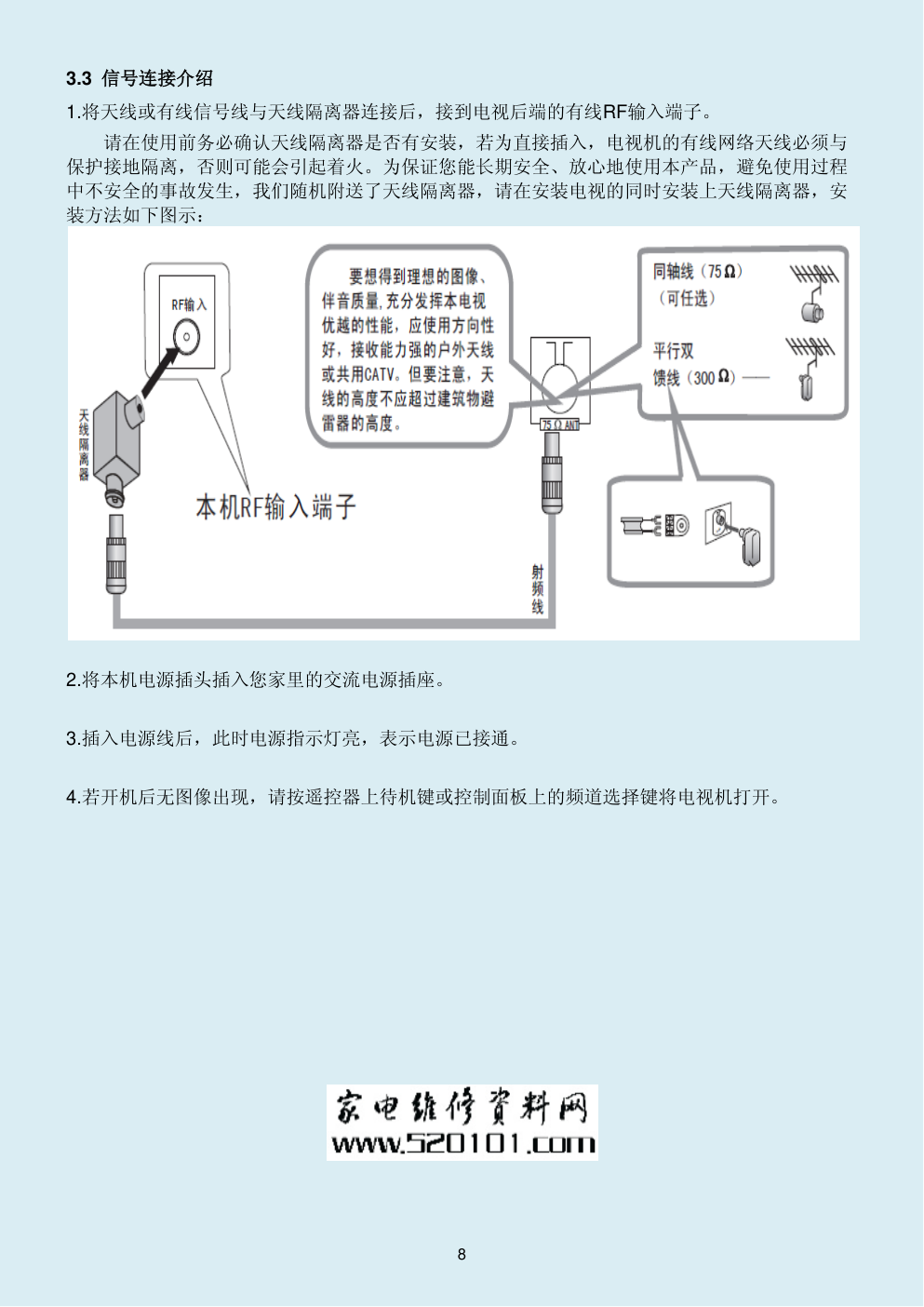

3.3 信号连接介绍
1.将天线或有线信号线与天线隔离器连接后,接到电视后端的有线RF输入端子。
请在使用前务必确认天线隔离器是否有安装,若为直接插入,电视机的有线网络天线必须与
保护接地隔离,否则可能会引起着火。为保证您能长期安全、放心地使用本产品,避免使用过程
中不安全的事故发生,我们随机附送了天线隔离器,请在安装电视的同时安装上天线隔离器,安
装方法如下图示:
2.将本机电源插头插入您家里的交流电源插座。
3.插入电源线后,此时电源指示灯亮,表示电源已接通。
4.若开机后无图像出现,请按遥控器上待机键或控制面板上的频道选择键将电视机打开。
9

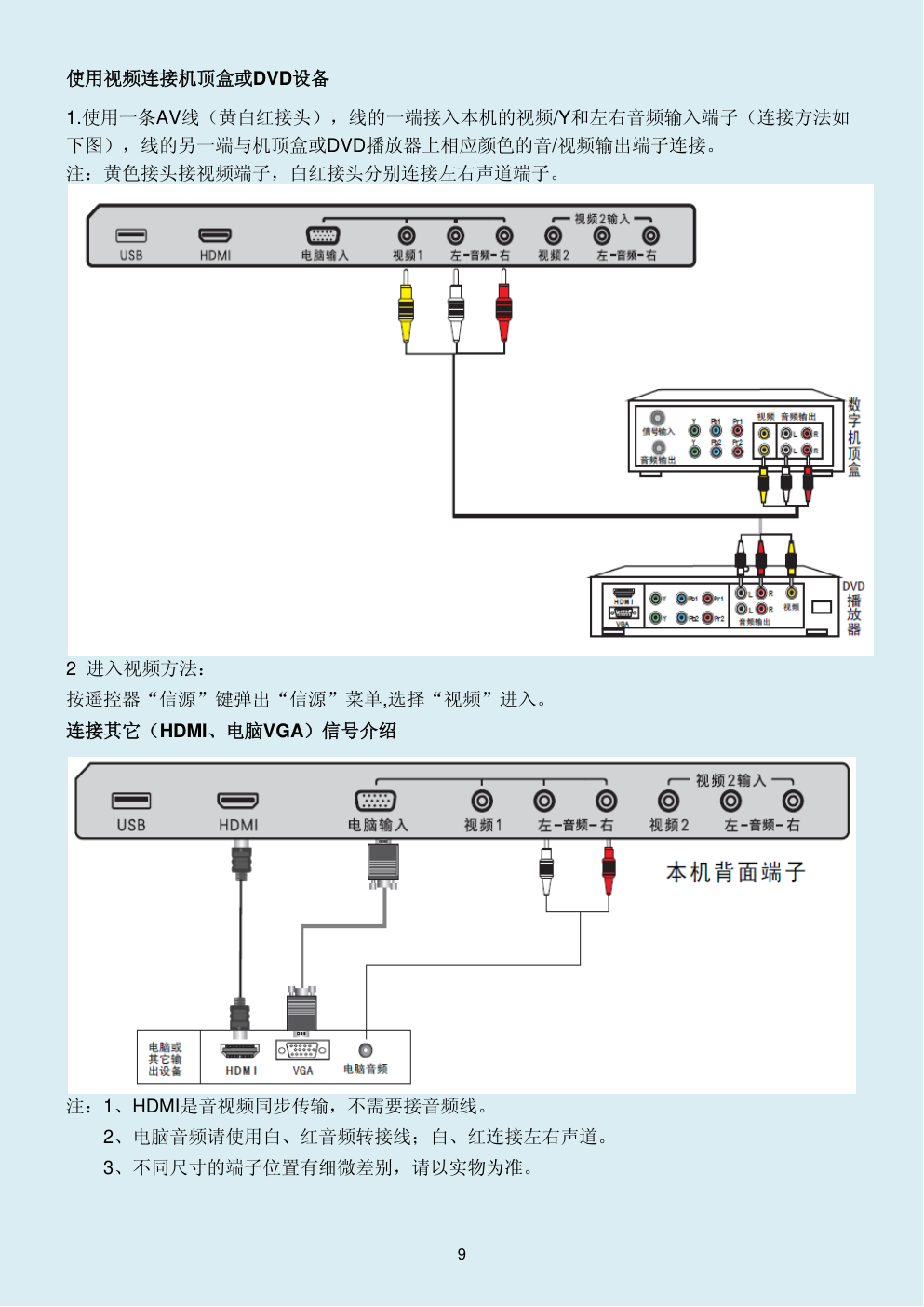

使用视频连接机顶盒或DVD设备
1.使用一条AV线(黄白红接头),线的一端接入本机的视频/Y和左右音频输入端子(连接方法如
下图),线的另一端与机顶盒或DVD播放器上相应颜色的音/视频输出端子连接。
注:黄色接头接视频端子,白红接头分别连接左右声道端子。
2 进入视频方法:
按遥控器“信源”键弹出“信源”菜单,选择“视频”进入。
连接其它(HDMI、电脑VGA)信号介绍
注:1、HDMI是音视频同步传输,不需要接音频线。
2、电脑音频请使用白、红音频转接线;白、红连接左右声道。
3、不同尺寸的端子位置有细微差别,请以实物为准。
10
3.4 菜单介绍
若无特殊说明情况下,本说明书中描述的功能与菜单均指在信号源为TV 的状态下。
一、图像设定菜单
1、按遥控器或控制面板上“菜单”键进入主菜单,默认选择“图像”。
2、按▲/▼键选择您想设置的图像子菜单。
3、连续按“菜单”键退出系统菜单。
4、图像菜单包括以下选项:
图像模式:
整机在出厂前已设置了5个预设的图像模式(电影、用户、鲜艳、标准、省电),您可以根据观看环境的
不同,选择相应的模式。“用户”模式可以保存用户根据个人喜好的图像设定。若选择“用户”以外模式,
则亮度、对比度,色彩,清晰度,背光,降噪,色温等项目都使用预设值。
亮度:设置整个屏幕的亮度。(用户模式可见)
对比度:调整视频画面的黑白层次。(用户模式可见)
色彩:调节色彩饱和度。(用户模式可见)
锐度:将显示对象的轮廓调整得更为锐化或钝化。(用户模式可见)
色温:选择最适合的色温模式,有" 冷色"、" 标准"、" 暖色" 三种模式可选。(用户模式可见)
计算机设定:计算机设定详情请参看如下说明(仅在计算机信源下可见)。
高级设定
降噪:过滤和消除图像中的杂信号。(用户模式可见)
背光:调节背光以达到整体画面的亮暗变化。(用户模式可见)
动态对比度:开启后,背光亮度将因画面明暗而改变。
高级对比度:进一步增强画面的对比度。
注:根据画面信号源格式的不同,一些画面设置不可用或选项不相同。
11
计算机设定:
自动调整:自动同步电脑分辨率调整以适合全屏幕显示。
水平位置:调节水平位置。
垂直位置:调节垂直位置。
相位调整电脑信号的相位频率。
时钟调整电脑信号的时钟频率。
二、声音设定菜单
1、按遥控器或控制面板上“菜单”进入主菜单。
2、按►键选择“声音菜单"。
3、按▲/▼键选择您想设置的声音子菜单。
4、连续按“菜单”键退出系统菜单。
5、声音菜单包括以下选项:
声音模式:
整机在出厂前已设置了四种预设的声音模式(标准、对白、音乐、用户),您可以根据观看节目和个人喜
好的不同,选择相应的模式。
平衡:调节左右扬声器的平衡,以适合您的倾听位置。
低音:调节低音效果。
高音:调节高音效果。
虚拟环绕:调节虚拟环绕音效开关。
自动音量:选择打开以达到自动音量增益的效果。
12
三、电视设定菜单
1、按遥控器或控制面板上“菜单”键进入主菜单。
2、按►键选择“功能”。
3、按▲/▼键选择您想设置的子菜单。
4、连续按“菜单”键退出系统菜单。
5、选择“音频频道”,按“确定”键进入调节电视节目声道。(无信号、无节目或单声道节目,“音频
频道”标灰不可选。
6、选择“频道”,进入频道子选项。“频道”包括以下选项: 功能菜单包括以下选项:
自动搜台:自动在电视上建立所有可收到频道的列表。
1. 选择自动搜台选项。
2. 选择OK(确认)键或 开启自动搜台。自动搜台完成后会将搜索到的频道存储起来。
3. 按菜单键结束自动节目搜索。
4. 如果再次自动搜台,则之前保存的频道将被新搜索到的频道覆盖。
13
更新搜台:使用此功能更新频道列表。
手动搜台:进入手动搜台界面,可以手动调整频道的频率,制式等信息。
频道编辑:将搜索到的节目,根据自己的喜好,进行频道的名称编辑、自动微调,跳过等各项操作。
注:如果电视频道彩色或声音异常,可尝试调整彩色制式或声音制式来恢复。
清除节目列表:全部清除节目列表内的频道。
四、设置设定菜单
1、按遥控器或控制面板上“菜单”键进入主菜单。
2、按►键选择“功能”。
3、按▲/▼键选择您想设置的子菜单。
4、连续按“菜单”键退出系统菜单。
5、功能菜单包括以下选项:
菜单语言:选择菜单中的显示语言。
显示模式:更改画面显示模式。有“1 6:9”、“4:3”、“缩放1”“缩放2”选项可供选
择,选项会根据不同信号源或不同状态而有所差异。
菜单显示时间:设定菜单显示时间的长度。
菜单透明度:选择菜单透明度,有低、中、高和关四种模式。
开机音乐:设定开机音乐开关。
HDMI模式:设定HDMI模式(只有HDMI模式下480p / 576p/720p/1080p模式才有此选项)。
开机状态:设置A C上电后电视状态,待机、开机、保持三种开机状态。
定镜切换:定镜切换为开时,切换频道冻结画面(仅在T V模式下显示)。
蓝屏:设置切换频道瞬间显示的画面,无信号屏幕颜色(TV模式无信号蓝屏不起作用)。
彩色制式:设置A V模式彩色制式(仅在A V模式下显示)。
睡眠定时器:设置电视自动进入待机的时间。
重设默认值:将当前设置重置为默认值。
14
五、童锁设定菜单
1、按遥控器或控制面板上“菜单”键进入主菜单。
2、按► 键选择“童锁”,初始密码:0000,也可使用“3448”超级密码进入。
3、按▲▼键选择您想设置的子菜单。
4、连续按“菜单”键退出系统菜单。
5、童锁设定菜单包括以下选项:
频道屏蔽:锁定特定的电视频道。
屏蔽选择:锁定特定的的输入信号源。
面板按键:锁定面板按键锁定控制。
更改密码:更改童锁的密码。
清除全部:清除频道锁定、信号源锁定和面板按键锁定功能。
六、多媒体功能操作
按"信源"键选择多媒体信号源选择USB多媒体播放功能。系统启动后,将USB设备(不支持USB分配器)正
确的插入电视机侧后方的USB插口。进入系统菜单后,按遥控器上的◀ /► 键选择所需的多媒体选项。如下
图。
15
浏览图片
该功能用于观看图片。(显示可支持的图片文件)
1.选择[图片]后,按确定键进入选择要播放的图片文件,按确定键进入图片预览界面。
2.在图片预览界面,按▲/▼/◀ /▶ 键选择您想欣赏的图片,按确定键开始播放。
3.在图片播放时,按"菜单"键可以操作下列控制功能:
1) 播放——播放图片。
2) 暂停——暂停图片,在此状态下可进行旋转图片;放大1X、2X 和4X 图片。
3) 重复——无、重复一项和全部重复。
4) 随机播放——顺序播放和随机播放。
5) 时长——短、中和长。
6) 效果——设定转换图片时的特效。
7) 显示信息——显示图片的相关信息。
播放音乐
该功能用于欣赏音乐。(显示可支持的音乐文件)
1.选择[音乐]后,按确定键进入选择要播放的音乐文件,按确定键进入音乐预览界面。
2.在音乐预览界面,按▲/▼/◀ /▶ 键选择您想欣赏的音乐,按确定键开始播放。
3.在音乐播放时,按“菜单”键可以操作下列控制功能:
1) 播放/暂停——播放或暂停音乐。
2) 重复——无、重复一项和全部重复。
3) 随机播放——顺序播放和随机播放。
4) 显示信息——显示音乐文件的相关信息。
5) 显示频谱/隐藏频谱——显示和隐藏音乐频谱。
16
6) 声音模式——个人设定、标准、音乐、演说。
7) 歌词——歌词显示和编码设置(带歌词的歌曲)。
8) 仅音频——播放音乐时屏幕处于黑屏状态。
播放视频
该功能用于观看视频。(显示可支持的视频文件)
1.选择[电影]后,按确定键进入选择要播放的电影文件,按确定键进入电影预览界面。
2.在电影预览界面,按▲/▼/◀ /▶ 键选择您想欣赏的电影,按确定键开始播放。
3.在影片播放界面按上一项下一项停止开始/暂停键控制您当前欣赏的影片。
4.在电影播放时,按“菜单”键可以操作下列控制功能:
1) 播放/暂停——播放或暂停电影。
2) 重复——无、重复一项和全部重复。
3) 显示信息——显示电影文件的相关信息。
4) 图像模式——鲜艳、标准、电影、个人设定、省电。
5) 显示模式——4:3、缩放1、缩放2和16:9。
6) 字幕显示——字幕切换设置。
7) 音轨——音轨切换设置(视频带多种语言,才支持音轨切换)。
播放文本
该功能用于观看文本。(显示可支持的文本文件)
1.选择[文本]后,按确定键进入选择要播放的文本文件,按确定键进入文本阅读界面。
2.在文本预览界面,按▲/▼/◀ /▶ 键选择您想欣赏的文本,按确定键开始阅读。
3.在文本播放时,按“菜单”键可以操作下列控制功能:
1) 播放/暂停——播放或暂停文本浏览。
2) 重复——无、重复一项和全部重复。
3) 随机播放——顺序播放和随机播放。
4) 显示信息——显示文本的相关信息。
多媒体模式下支持规格内的图片、音乐、电影和文本格式。
文件类型
文件扩展名
JPEG
.jpg
BMP
.bmp
PNG
.png
音乐
Mp3
.mp3
视频
AVI
.avi
MP4,MOV
.mp4, .mov
RM/RMVB
.rm, .rmvb
MKV
.mkv
文本
TXT
.txt
17
4. Panel特性
4.1 一般规格
Item
Specification
Unit
Note
Active Area
697.685(H) × 392.256(V)
mm
Bezel Opening Area
701.395(H) × 395.976(V)
mm
Driver Element
a-Si TFT active matrix
--
Pixel Number
1366(H) × 768(V) (1pixel = R + G + B dots)
pixels
Pixel Pitch (Sub pixel)
0.17025(H) × RGB × 0.51075(V)
mm
Pixel Arrangement
Pixels RGB Vertical stripe
--
Display Colors
16.7M (8bits-true)
colors
LVDS Channel
1 Channel
--
Display Operation Mode
Transmission mode, Normally Black
--
Surface Treatment
Haze 10%, 3H, Semi-glare or Anti-glare treatment
(Front Polarizer), Clear (Bottom Polarizer)
--
4.2 机械特性
Item
Min.
Typ.
Max.
Unit
Note
Module Size
Horizontal(H)
725.226
726.226
727.226
mm
Vertical(V)
423.847
424.847
425.847
mm
Depth(D)
37.45
38.45
38.45
mm
To stand off
Weight
TBC
g
-
4.3 电气特性
Parameter
Symbol
Value
Unit
Min.
Typ.
Max
Power Supply Input Voltage
VDD
10.8
12.0
13.2
VDC
Power Supply Ripple Voltage
Vripp
-
-
300
mV
Power Supply Input Current
IDD
-
0.333
0.592
A
Power Consumption
PDD
-
4.0
7.1
Watt
Inrush Current
IRUSH
-
-
3
A
LVDS
Interface
Differential Input Voltage
|VID|
200
-
600
mVDC
Differential Input High Threshold Voltage
VTH
+100
-
+300
mVDC
Differential Input Low Threshold Voltage
VTL
-300
-
-100
mVDC
Common Input Voltage
VCIM
1.0
1.2
1.4
VDC
CMOS
Interface
Input High Threshold Voltage
VIH
(High)
2.7
--
3.3
VDC
Input Low Threshold Voltage
VIL
(Low)
0
--
0.6
VDC
18
4.4 光学特性
1)测试条件
Item
Symbol
Value
Unit
Ambient Temperature
Ta
25±2
oC
Ambient Humidity
Ha
50±10
%RH
Supply Voltage
VDD
12.0
V
Input Signal
According to typical value in "3. ELECTRICAL CHARACTERISTICS"
LED Current
IL
1.02
A
2)光学特性
Item
Symbol
Condition
Min.
Typ.
Max.
Unit
Note
Color Chromaticity
(CIE1931)
Red
Rx
θx=0°,θy=0°
Viewing
Angle at
Normal
Direction
Typ - 0.03
0.616
Typ + 0.03
-
-
Ry
0.357
Green
Gx
0.331
Gy
0.619
Blue
Bx
0.152
By
0.055
White
Wx
0.280
Wy
0.290
Color
Gamut
CG
64
68
%
NTSC
Ratio
Center Luminance of White
(Center of Screen)
Lc
250
300
cd/m2
(4)
Contrast Ratio
CR
900
1200
-
(2)
Response Time
Gray to
Gray
-
8
10
ms
(3)
White Variation
δW
-
-
1.4
-
(6)
Viewing Angle
Horizontal
θx+
CR≧10
-
89
-
Deg.
(1)
θx -
-
89
-
Vertical
θy+
-
89
-
θy-
-
89
-
19
5. 故障处理流程
无电(LED不亮)
检测电源板CN903的PIN2/3是否有5 V电压输出
无
有
更换电源板
检测IR板及LED灯
检测插座是否有电或硬开关是否打开
有
无
重插电源插座或开启硬开关
更换IR板
无法启动(LED灯红色)
检测电源板CN903的PIN10/11是否有12V电压输出
有
无
更换电源板
检测按键板的POWER键是否失灵
是
更换按键板
否
检测IR板的红外接收器U01是否失灵
是
否
更换IR板
更换主板
20
先更换主板
检测是否OK
无画(LED灯蓝色)
检测TV是否受控,能否用遥控器或按键板开关机
是
否
更换主板
检测是否有背光
是
否
检测LVDS线是否良好
是
否
检测主板上CN700的PIN3/4是
否有12V供电
重插或更换LVDS线
是
否
更换主板
否
更换Panel
检测主板CN700是否有BL信号
是
否
更换主板
检测电源板CN903的PIN10/11是否有12V电压输出
是
否
更换电源板
更换Panel
21
画 异
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
TV画面雪花点、重
影、细线、条纹干扰
间歇性画异加温画
异冷开机画异
检测软体版本
是否需要更新
先更换主板
检测是否OK
升级软体
是
否
取回站内
加温检测
检测附近是否有干扰源
排除干扰源
是
否
检测信号源信
号是否正常
检测TV信号线
是否接触不良
重新连接
TV信号线
检测附近是否
有高频干扰源
是
否
检测信号线
是否良好
重新设置
信号源
是
否
更换信号线
先更换主板
检测是否OK
更换Panel
是
否
否
是
否
排除干扰源
用场强仪检测信号强度
是否在45-100db之间,
65db左右为最佳值
更换主板
太弱:加装信号放大器
太强:减少信号放大器
或加装信号衰减器
22
无声或声音异常
检测信号源音频接口是否正确,或TV制式是否为DK制
是
否
重插音频接口或设置TV制式
检测TV是否被静音,调整音量大小,
或进入菜单进行复位看是否OK
否
检测主板到喇叭的连接线是否断路
是
否
更换连接线
检测喇叭阻抗是否变质
(喇叭阻抗值标在喇叭上)
是
否
更换喇叭
更换主板
收不到台或收台不全
检测软体版本是否需要更新
升级软体
是
否
用场强仪检测信号强度是否在45-
100db之间,65db左右为最佳值
是
否
用别的TV测试是否能收到此台
太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器
和客户说明当地TV信号未转播此台
检测此频道是否发生频
偏,尤其是使用卫星信号
是
否
是
否
建议客户重新
设置信号源
更换主板
23
异响
喇叭异响
(破音,滋滋声)
电源板,PANEL异响
检测喇叭是否变质
更换喇叭
主板功放异常
更换主板
是
否
更换电源板/PANEL
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
用别的遥控器测试是否可用
是
否
是
否
更换遥控器
检测IR板是否异常
是
否
更换IR板
更换主板
24
OSD不稳定或无法正常工作
按键板连接正常吗?
接好按键板
按键正常吗?
更换按键
是
否
G
按键板有无故障?
更换按键板
检查主板
否
G
是
否
G
是
25
6. 工厂模式调整
此机种需要做Auto Color和白平衡调整。
Auto Color调整如下:
1. 进入工厂模式(以相似机种为例)
按“菜单+1999+->回看(返回)”或者“菜单+1999+OK”。
26
2. ADC调整方法
第一步:进入工厂模式。
第二步:用遥控选择“Current Source”。
第三步:设置Timing和Source模式。
第四步:选择“Auto Color”。
3. 设置Timing和Source模式
请做VGA和YPbPr 的Auto white100%。
Timing和模式选择:YPbPr: Timing 311; pattern 185
YPbPr: Timing 314;pattern 185
VGA: Timing 137; pattern 42
白平衡调整如下:
1. 进工厂模式;
2. 此机种只调整Ypbpr source,以NORMAL为例;
3. 用遥控选择“Current Source”来选择Ypbpr,Color temp选择NORMAL;
4. 调整R,G,B GAIN值,是色温,亮度达到规格;(Ypbpr TIM 314;PAT 141(80IRE))
5. 色温规格如下:
Normal/ (7500K)
Warm/ (6500K)
Cool / (9300K)
x (center)
0.283 0.01
0.313 0.01
0.270 0.01
y (center)
0.291 0.01
0.329 0.01
0.273 0.01
Lv(center)
>230cd
>230cd
>230cd
27
7. 电路板
Service Manual Philip 32PFL3320/T3
28
8.电路图
8.1 715G6619C
01. Power
PW_CTL
R729
47K
PW_CTL
7
R720
100K
Q706
MMBT3904
R722
10K
R723
4.7K
C724
100NF 16V
+5V_Normal
+5V_Standby
Q708
AO3401A
R732
100K
C713
10uF 16V
FB704
300R 4A
1
2
U706
SY8104ADC
LX
5
FB
1
EN
2
GND
3
IN
4
BS
6
R725
13.3K 1%
DGND
C704
22pF 50V
R726
100K 1%
R730
100K
L702
4.7uH
R734
62K 1/16W 1%
C726
0.1uF 50V
R740 0R051/8W
DGND
DGND
DGND
DGND
Vout = 0.6x(1+100/13.3)=5.11V
3.3A
R742
0R05 1/16W
C722
10UF 10V
C728
22UF 10V
C727
22UF 10V
P12V
+5V_Standby
R721
1K 1%
R718
2.2R
U703
AZ1084D-ADJTRE1
VOUT
2
VIN
3
GND
1
R719
2.4K 1%
R701
0.05R
+5V_Normal
R1
SMT
SMT
R2
+1.8V_DDR
DDR Power
Vout = 1.25x(R1+R2)/R2
1.845V
C721
10UF 10V
BRI_ADJ-PWM0 2,3
R712
1K
R710
4.7K
Q703
MMBT3904
R707
4.7K
+3.3V_Standby
BL_PWM
VBL_CTRL
2
Backlight Control
P12V
+12VO
[3]
+12VO
BL_ON/OFF
VBL_CTRL
R727
4.7K
C711
10UF 10V
C712
1UF16V
U702
VI
3
VO
2
GND
1
4
4
+3.3V_Standby
+5V_Standby
BL_ON/OFF
10
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
A3
1
10
Wednesday , Nov ember 20, 2013
<称爹>
01-Power
+5V_Standby
U707
SY8003ADFC
NC
5
FB
1
PG
2
IN
3
PGND
4
LX
6
EN
7
SGND
8
PGND
9
R711
100K 1/16W
R724
100K 1%
R741
10K
2.04A
C717
22UF 6.3V
Vout=0.6(1+R1/R2)=1.1V
R1
R2
C718
10UF 10V
L703
2.2uH
CORE POWER 1.28V
DGND
DGND
DGND
C719
22UF 6.3V
DGND
R717
13K 1%
DGND
C730
22P 50V
BL_PWM
10
R728
100K 1%
DGND
C715
NC/1UF 16V
DGND
C716
10UF 10V
+5V_Standby
R731
100K1/16W
+1.2V_VDDC
Service Manual Philip 32PFL3320/T3
29
02. MST6820XP/SPI FLASH
USB0_DM
USB0_DP
VDD33
Power 3.3V
Power 1.2V
DDR Power
ON_PANEL
VGA_HS
4
VGA_HS
UART-RX
UART-TX
RXE3-
RXE3+
HDMI_HP0
HDMI0-SCL
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-CLKP
HDMI0-CLKN
HDMI0-RX0P
HDMI0-RX0N
HDMI0-RX2P
HDMI0-SDA
VIFM
VIFP
ON_PANEL
CVBS2
TUNER_SDA
TUNER_SCL
XTALI
AV1-CVBS0P
KEY0-SAR0
XTALO
Sy stem-RST
SPI_WP0N
AV2-CVBS0P
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
Custom
2
12
Wednesday , Nov ember 20, 2013
<称爹>
02.MST6831XP/SPI FLASH
AMP-AUOUTL0
AMP-AUOUTR0
R404
4.7K 1/16W
C423
100N 16V
C426
10UF
C420
100N 16V
C416
100N 16V
C434
100N 16V
C432
10UF 6.3V
C409
180PF 50V
D401
BAV99
3
1
2
R413
100K 1/16W
C415
10UF
C402
2.2UF 16V
C417
100N 16V
R409
100K 1/16W
R428
1M 1/16W
R423
4.7K
R0402
C428
100N 16V
C403
2.2UF 16V
FB40760 OHM
1
2
C427
100N 16V
C425
27PF 50V
FB401
120R/3000mA
1
2
C413
10UF
R435
51R
C410
47nF 16V
C412
100N 16V
R420
4.7K
R0402
C436
22PF 50V
PWR-ON/OFF
R431
4.7K
C424
100N 16V
C421
100N 16V
C406
180PF 50V
C411
47nF 16V
C422
100N 16V
FB403
60 OHM
1
2
R405
1K 1/16W
C431
10UF
U402
MX25L3206EM2I-12G
CS#
1
SO/SIO1
2
WP#
3
GND
4
SI/SIO0
5
SCLK
6
HOLD#
7
VCC
8
FB404
60 OHM
1
2
R427
0R05 OHM
R406
22K 1/16W
C429
100N 16V
C418
100N 16V
FB408
0R05 1/10W
X401
24MHz
1
2
H/W Reset
C430
27PF 50V
R419
4.7K
R0402
Q402
MMBT3906
C435
100N 16V
C404
1NF 50V
C433
100N 16V
FB406
60 OHM
1
2
R403
1M 1/16W
R415
68OHM 1/16W
R434
1K
FB402
60 OHM
1
2
R436
10K
C419
100N 16V
AU33
+5V_Standby
+3.3V_Standby
VDD33
+3.3V_Standby
+1.8V_DDR
+3.3V_Standby
+1.2V_VDDC
AGND
DGND
+3.3V_Standby
VDD33
AVDD_DEMOD
AVDD_DMPLL
AU33
AVDD_DDR
VDDC
VDDC
VDDC
AVDD_DDR
VBL-CTRL
+3.3V_Standby
DGND
+3.3V_Standby
+3.3V_Standby
AVDD_DEMOD
AVDD_DDR
DGND
AVDD_DMPLL
USB0_DM
4
USB0_DP
4
HDMI_CEC
5
VDDC
TAGC
7
VIFP
7
VIFM
7
HDMI0_D0-
5
AMP_AUOUTL0 8
AMP_AUOUTR0 8
HDMI0_D1+
5
HDMI0_D1-
5
HDMI0_D0+
5
HDMI0_CLK-
5
HDMI0_CLK+
5
HDMI0_D2+
5
HDMI0_D2-
5
HOTPLUG0
5
HDMI0_DDC_SCL
5
HDMI0_DDC_SDA
5
RXOC+
3
RXO3-
3
RXO3+
3
RXO2+
3
RXO2-
3
RXOC-
3
RXO1+
3
RXO0+
3
RXO1-
3
RXE3-
3
RXEC+
3
RXEC-
3
RXO0-
3
USB0_DP
RXE2+
3
RXE1-
3
RXE3+
3
USB0_DM
RXE1+
3
RXE0-
3
RXE2-
3
VGA-AUL1
4
AV1-CVBS0P
4
RXE0+
3
AV1_AUL4
4
AV1_AUR4
4
VGA-AUR1
4
UART-RX
4,9
UART-TX
4,9
IRIN
9
KEY0-SAR0
9
TUNER_SCL
12
TUNER_SDA
12
AV2-CVBS0P
4
PW_CTL
1
VBL_CTRL
1
ON_PANEL 3
AUDIO_EN
8
BRI_ADJ-PWM0 1
VDD33
RXE0-
RXE0+
RXE2+
RXE1+
RXE1-
RXEC-
RXE3-
RXEC+
RXE3+
RXE2-
RXOC-
RXO2-
RXOC+
RXO0-
RXO1+
RXO0+
RXO3-
RXO2+
RXO3+
RXO1-
R424
4.7K
VGA_VS
4
VGA_VS
BRI_ADJ-PWM0
IRIN
System-RST
R425
4.7K
KEY0-SAR0
HDMI0-RX1N
HDMI0-SDA
HDMI0-SCL
HDMI0-RX1P
HDMI0-RX2N
HDMI_HP0
HDMI0-RX0N
HDMI0-CLKP
HDMI0-CLKN
HDMI0-RX2P
HDMI0-RX0P
SPI_WP0N
BRI_ADJ-PWM0
VDD33
AUDIO_EN
CHIP_CONFIG
{IPAD_PWM1, PAD_PWM0}
B51_NO_EJ
4\'h00
VGA_HS
SOG0
VGA_BIN
VGA_GIN
AV2-CVBS0P
VGA-AUL1
VGA-AUR1
C407
47nF 16V
R410
68OHM 1/16W
VDD33
AMP-AUOUTR0
VGA_BIN
4
VGA_BIN
RXOC+
RXO3-
RXO2+
RXOC-
RXE0+
RXO0-
RXO0+
RXO2-
RXE0-
RXO3+
RXE2-
RXE1-
RXEC-
RXO1-
RXO1+
RXE2+
RXE1+
RXEC+
SPI-SDO
SPI-SDI
SPI_CS0N
SPI-SCK
QFP 100
U401
MST6820XP
SOGIN1
12
BIN1P
11
GIN1M
14
GIN1P
13
CVBS2
17
VSYNC1
16
LINEIN_L0
23
GIN0P
6
VDDIO_CMD
41
LVACKP
49
IM
39
TAGC
40
AVDD_MOD
1
RIN1P
15
LVBCKP
60
CEC
87
IRIN
86
HWRESET
88
SAR1
85
GIN0M
7
LVB0M
68
VDDC
69
GPIO65
70
LVA3P
47
LVA3M
48
LVACKM
50
SDO
74
LVA2M
53
LVA1P
54
LVA1M
55
LVA0P
56
LVA0M
57
LVB2P
62
LVA2P
52
SDI
73
CSZ
75
RXD0P
94
DDCD_DA
95
RXD1N
96
SOGIN0
5
LINEOUT_L3
30
LINEOUT_R3
31
LINEOUT_L0
32
LINEOUT_R0
33
XOUT
34
XIN
35
AVDD_DMPLL
36
AVDD_12
2
HSYNC0
3
BIN0P
4
RIN0P
8
VSYNC0
9
AVDD_ADC33
10
CVBS1
18
CVBS0
19
VCOM
20
CVBSOUT
21
LINEIN_R0
24
AUVAG
25
LINEIN_L4
26
LINEIN_R4
27
LINEIN_L5
28
LINEIN_R5
29
AVDD_AU33
22
AVDD_REF
37
IP
38
GPIO56
43
GPIO57
44
AVDD_PLL
45
VDD
46
GPIO55
42
AVDD_MOD
51
LVB3P
58
LVB3M
59
LVBCKM
61
LVB2M
63
AVDD_MOD
64
LVB0P
67
LVB1M
66
LVB1P
65
GPIO0
71
SCK
72
SAR0
84
GND
89
HOTPLUGD
90
RXDCKN
91
RXDCKP
92
RXD0N
93
E-Pad
101
VDDIO_DATA
83
DDCA_DA
82
DDCA_CK
81
PWM1
80
PWM0
79
GND
78
DP_P0
77
DM_P0
76
RXD2P
100
RXD2N
99
DDCD_CK
98
RXD1P
97
AUVAG
VGA_GIN
4
VGA_GIN
AV1-CVBS0P
UART-RX
VIFP
VIFM
TAGC
TAGC
XTALO
XTALI
System XTAL
HDMI-CEC
SOG0
4
SOG0
VGA-AUL1
VGA-AUR1
PW_CTL
VBL-CTRL
VBL_CTRL
AV1_AUL4
AV1_AUR4
PWR-ON/OFF
BRI_ADJ-PWM0
FLASH_WP0N
AV1_AUR4
AV1_AUL4
close to IC
WP active low
SERIAL FLASH
VGA_RIN
4
VGA_RIN
SPI-SDO
SPI-SCK
SPI_CS0N
SPI-SDI
SPI_WP0N
IRIN
TUNER_SDA
TUNER_SCL
VGA_VS
VGA_RIN
UART-TX
+5V_Standby
AMP-AUOUTL0
HDMI-CEC
GND-EFUSE
Service Manual Philip 32PFL3320/T3
30
03. LVDS
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
B
3
10
Wednesday , Nov ember 20, 2013
<称爹>
03. LVDS
+12VO
[3]
P12V
SELLVDS
RXE1-
RXEC-
R450
0R05 OHM
RXE2-
RXE3-
RXEC1-
RXEC+
RXE0+
RXE3+
RXEC1+
RXE0-
R451
0R05 OHM
RXE2+
RXE1+
RXO3+
RXO2+
RXO1+
RXO0+
RXOC+
RXOC1+
R483
0R05 OHM
R452
NC/4.7K
CN403
CONN
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
R453
NC/4.7K
DGND
DGND
PANEL_VCC
+3.3V_Standby
DGND
RXO2-
RXO3-
RXO1-
RXO0-
R484
0R05 OHM
RXOC1-
RXOC-
Panel Power
C401
220N 25V
Q403
MMBT3904
R441
10K
R437 0oHM
R442
4.7K
R443
10K
C437
100NF 16V
R440
NC/1K 1/4W
R439
100K
DGND
PANEL_VCC
DGND
DGND
P12V
R473
47K
ON_PANEL
2
Q401
AO3407A
R438
NC/0oHM
RXO2+
RXOC+
RXEC-
RXO3+
RXE2+
+5V_Standby
RXE3-
RXE1-
RXO3-
RXE2-
RXO1-
RXE0-
RXEC+
RXO3-
2
RXO1+
RXO0+
RXOC-
2
RXOC-
RXOC+
2
RXE3+
RXO0-
2
RXO0+
2
RXO0-
RXO2-
RXE2-
2
RXE1+
RXE0+
RXE2+
2
RXO2+
2
RXO1-
2
RXO3+
2
RXE3-
2
RXE3+
2
RXE0+
2
RXO1+
2
RXEC+
2
RXE1-
2
RXEC-
2
RXE1+
2
RXO2-
2
RXE0-
2
Service Manual Philip 32PFL3320/T3
31
04. Video/Audio Interface/USB2.0
Y1
AV2 IN
ZD20/ZD21 new component for 0.5 Cp
0.5pF
USB IN
USB0_DP
USB0_DM
Placement Near RCA.
VGA-AUR1
VGA-AUL1
AV1_IN_L1
AVR1_IN_R1
AV1 IN
Placement Near RCA.
AV1_AUR4
AV1-CVBS0P
AV1_AUL4
VGA_SDA
VGA_SCL
VGA_VSYNC
VGA_HSYNC
VGA_SDA
VGA_R
VGA_HSYNC
VGA_VSYNC
Close to MST IC
VGA_G
VGA IN
VGA_SCL
0402
0402
088G353GFF1ACL
0402
0603
0603
0603
0402
0402
Close to MST IC
VGA_VS
VGA_HS
VGA_B
VGA_SOG
AV2-CVBS0P
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
A2
4
10
Wednesday , Nov ember 20, 2013
<称爹>
04. Video/Audio Interfac/USB
330pF 50V
C119
C111
2.2uF 10V
330pF 50V
C113
C121
1N50V
R122
33R
R148
33 OHM 1/16W
R130
75R
R107
75 OHM
R147
75 OHM
R126
33R
R124
10K 1/16W 5%
R118
12K 1/16W
R127
33R
R134
68R
R139 4.99ohm 1/16W +/-1%
R117
10K 1/16W 5%
A
B
C
CN103
RCA JACK
2
1
4
3
5
6
R128
75R
C147
47nF 16V
R113
33 OHM 1/16W
A
B
C
CN102
RCA JACK
2
1
4
3
5
6
R125
75R
C118
2.2uF 10V
R120
12K 1/16W
R136
10K
R119
12K 1/16W
C122
47nF 16V
R129
33R
CN105
CONN
1
7
2
8
3
9
4
10
5
11
12
13
14
15
17
16
6
C115
2.2uF 10V
C120
47nF 16V
R138 4.99ohm 1/16W +/-1%
R121
10K 1/16W 5%
C117
47nF 16V
R132
68R
C126
10uF 25V
330pF 50V
C114
C112
2.2uF 10V
t
TH1002
PTCR
1
2
330pF 50V
C116
R137
10K
R123
12K 1/16W
R116
10K 1/16W 5%
R135
33R
C110
47nF 16V
R133
33R
1 2 3 4
CN106
USB CONN
1
2
3
4
6
5
AGND
AGND
AGND
USB_5V
USB_Shield_GND
DGND
DGND
AGND
AGND
+5V_Normal
AGND
DGND
AGND
DGND
AGND
AGND
AGND
AGND
AGND
VGA-AUL1
2
VGA-AUR1
2
AGND
AGND
AGND
AV2-CVBS0P
2
USB0_DM
2
USB0_DP
2
VGA_VS
2
VGA_RIN
2
VGA_HS
2
VGA_BIN
2
SOG0
2
VGA_GIN
2
AV1_AUL4
2
AV1_AUR4
2
UART-TX
2,9
UART-RX
2,9
AV1-CVBS0P
2
Service Manual Philip 32PFL3320/T3
32
05. Input_HDMI
R522
0R05 OHM
HDMI0_D2+
HDMI0_DDC_SCL
HDMI0_DDC_SDA
R503
1K 1/10W
R510
100R
R509
47K
R508
47K
R502
47K
R506
10K 1/16W 5%
R501
100R
Q502
MMBT3904
DGND
DGND
DGND
DGND
HDMI0_CON5V
HOTPLUG0
2
HDMI0_D2-
2
HDMI0_D2+
2
HDMI0_D2-
HDMI0_D1-
2
HDMI0_D1+
2
HDMI0_DDC_SDA#
HDMI0_D1+
HDMI0_D0-
2
HDMI0_D0+
2
HDMI0_CLK+
2
HDMI0_DDC_SCL
2
HDMI0_CLK-
2
HDMI_CEC
2
HDMI0_DDC_SDA
2
HDMI-CEC
R531
200R 1/16W
HDMI0_D0+
HDMI0_D1-
CN501
HDMI0
SHLD0
20
SHLD1
21
TMDSD2+
1
DSHLD0
2
TMDSD2-
3
TMDSD1+
4
DSHLD1
5
TMDSD1-
6
TMDSD0+
7
DSHLD2
8
TMDSD0-
9
TMDSC+
10
CSHLD0
11
TMDSC-
12
CEC
13
NC
14
SCL
15
SDA
16
DDC_GND
17
VCC5
18
HPD
19
SHLD2
22
SHLD3
23
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
Custom
5
10
Wednesday , Nov ember 20, 2013
<称爹>
05. Input_HDMI
HDMI0_CLK+
HDMI0_D0-
HDMI0-SDA
HDMI0-SCL
HDMI0-RX2P
HDMI0-RX1P
HDMI0-RX0N
HDMI0-RX0P
HDMI0-RX2N
HDMI_HP0
HDMI-CEC
HDMI0-CLKN
HDMI0-CLKP
HDMI0-RX1N
From Main Chip
ZD505
MLVG0402
1
2
R521
0R05 OHM
R520
0R05 OHM
HDMI_CEC1
HDMI_CEC1
HDMI0
Make on board
HOTPLUG0
AC off EDID
solution
without
EEPROM
HDMI0_DDC_SCL#
HDMI0_CON5V
DGND
HDMI0_DDC_SCL#
HDMI0_CLK-
HDMI0_DDC_SDA#
R515
0R05 OHM
R516
0R05 OHM
R517
0R05 OHM
R518
0R05 OHM
R519
0R05 OHM
Service Manual Philip 32PFL3320/T3
33
06. Tuner
Silicon Tuner
C136
56pF 50V
CN101
RF CONN 5P
1
1
2
2
3
3
4
4
5
5
RF_IN
R101
10K
TUNER_SCL
TAGC
R145
NC/100K
AGND
Tuner Power
3.3V_TUNER
300mA
L112 1K
1
2
C142
10UF 6.3V 20%
L need Q>15
close Tuner
R149
100OHM
R150 100OHM
TUNER_SDA
TUNER_SCL
Close to Tuner
To tuner
IF_AGC Control Circuit
IF_AGC trace shielding by GND
IF_AGC from IC
1K_100MHz/400_400MHz
Close to Main chip
TAGC
2
IF_AGC
TUN_IF+
+3.3V_Standby
L111 1K
1
2
T_SDA
TUN_IF-
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
A3
7
10
Wednesday , Nov ember 20, 2013
<称爹>
07. Tuner
TUN_I2C_SDA
TUN_I2C_SCL
TUN_IF-
TUN_IF+
Main Chip <-->
I2C for Tuner
C128
1UF 10V
C141
100NF 16V
C137
100N 16V
C134
100N 16V
22NF 25V
C140
FB101
1000OHM
1
2
Close to Main chip
R144
10K
C130
10UF 6.3V 20%
U101
VIN
3
VOUT
2
GND
1
4
4
R146
0R05 OHM
VDD3V
DGND
DGND
DGND
+5V_Normal
AGND
AGND
DGND
AGND
DGND
VIFM
2
VIFP
2
TUNER_SCL
2
TUNER_SDA
2
TUNER_SDA
2
TUNER_SCL
2
R105
220 OHM +-5% 1/16W
R104
220 OHM +-5% 1/16W
AIF+
R140
470R
AIF-
C135
56pF 50V
R141
4.7K
VDD3V
R142
4.7K
L108
68nH
IF_AGC
C108
100N 16V
C103
22N 25V
VDD3V
L107
1000R
1
2
VDD3V
L109
1000R
1
2
VDD3V
T_SCL
L105 180NH
C105
100N 16V
AIF+
AIF-
C104
100N 16V
for GPIO purpose. R22=10kR for GPIO.
R22=NC if no need this option.
VDD3V
X101
16MHz
1
2
C123
100N 16V
L106
270 nH
1
2
R102
10K
R103
1.8KOHM 5% 1/16W
C109
100N 16V
C107
330PF 50V
U102
R840
RFIN2
2
TF1
3
TF2
4
DECT1
5
SCL
6
SDA
7
AVDD
8
AVDD
18
VOP
17
VON
16
VAGC
15
DVSS
10
CP
9
RFIN
1
AVDD
24
TFH
23
TFL
22
GPIO
21
VBG
20
DET2
19
GND
25
DVDD
11
XTAL_I
12
VAGC2
14
XTAL_O
13
C102
100N 16V
C106
6.8nF 50V
D101
BAV99
3
1
2
L110
NC/0.22uH
close to D403(BAV99)
C101
100N 16V
RF_IN
C143
NC/22PF 50V
C144
NC/22PF 50V
TUNER_SDA
BPF_IN
Service Manual Philip 32PFL3320/T3
34
07. AUDIO AMP
AV_L_OUT#
AV_R_OUT#
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
B
8
12
Wednesday , Nov ember 20, 2013
<称爹>
08. AUDIO AMP
C613
100N 50V
C630
330pF 50V
R625
100OHM
C624
0.47uF 16V
R623
10OHM1/16W
C641
0.47uF 16V
R621
10OHM1/16W
R629
10K
C614
10UF 16V
R627
10K
R613
100OHM
R630
4.7K
R0402
R626
10OHM1/16W
FB603
300R 4A
1
2
Q602
MMBT3906
C635
220nF 16V
C632
1UF 10% 16V
C628
NC/220nF 16V
L602
22uH
R616
10OHM1/16W
C633
220nF 16V
C615
10UF 16V
R628
100K
C631
1UF 10% 16V
C616
220nF 16V
C629
0.47uF 16V
R601
0.05R
R634
10K 1%
L601
22uH
C626
330pF 50V
C627
NC/1UF 10% 16V
R633
27K 1/16W 1%
C634
0.47uF 16V
C623
330pF 50V
CN601
CONN
1
2
3
4
C450
10UF 10V
C622
220nF 16V
C620
NC/220nF 16V
C618
100N 50V
C639
1NF 50V
C638
100N 50V
R612
10K
U601
AD52580-QG28NAR
SDZ
1
FAULTZ
2
LINP
3
LINN
4
GAIN0
5
GAIN1
6
AVCC
7
AGND
8
GVDD
9
PLIMIT
10
RINN
11
RINP
12
NC
13
PBTL
14
PVCCL
28
PVCCL
27
BSPL
26
OUTPL
25
PGND
24
OUTNL
23
BSNL
22
BSNR
21
OUTNR
20
PGND
19
OUTPR
18
BSPR
17
PVCC
16
PVCC
15
Thermal Pad
29
C619
1NF 50V
R611
10K
C625
NC/220nF 16V
R620
NC/10 OHM 1/10W
C636
NC/220nF 16V
R619
10K
C637
330pF 50V
Q601
MMBT3904
+5V_Normal
L604
22uH
PVDD
PVDD
+5V_Normal
PVDD
PVDD
+3.3V_Standby
+5V_Standby
AUDIO_EN
12
AMP_AUOUTL0
2
AMP_AUOUTR0
2
P12V
L605
22uH
R+
AMP_MUTE
POP
+12VO
[3]
AMP_MUTE
L+
POP
AC OFF POPO
AMP_MUTE
Low: Mute disablde
High: Mute enable
R-
L-
1.2A Max
AV_L_OUT#
AV_R_OUT#
AMP_STB
Service Manual Philip 32PFL3320/T3
35
08. Keypad/IR
Q405
MMBT3904
R447
10K
POWER
LED-R
IRIN
KEY0-SAR0
+3.3V_Standby
+3.3V_Standby
DGND
R412
2.7K 1/16W 1%
R465
10K+-5%1/16W
SW401
SW
1
2
3
4
POWER_KEY
DGND
SW402
SW
1
2
3
4
SW403
SW
1
2
3
4
SW404
SW
1
2
3
4
SW405
SW
1
2
3
4
R407
750 OHM 1%
R414
1Kohm 1/16W +/-1%
R411
750 OHM 1%
R408
1K8 1/16W 1%
R461
10K+-5%1/16W
R446
10K
Q404
MMBT3904
DGND
LED-G
POWER_KEY
IRRX1
LED-R
POWER
LED-R
LED-G
IRIN
KEY0-SAR0
IRRX1
LED-G
CN401
CONN
1
2
3
4
5
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
A4
9
10
Wednesday , Nov ember 20, 2013
<称爹>
09. Keypad/IR
PW_CTL
7
C444
100NF 16V
FB409
120R/6000mA
1
2
C441
1N 50V
C445
1N 50V
C440
1N 50V
R457
4K7 1/16W 1%
C446
1N 50V
R464
100OHM
R458
100OHM
C443
1UF16V
DGND
DGND
DGND
+3.3V_Standby
+3.3V_Standby
DGND
KEY0-SAR0
2
IRIN
2
From Main Chip
Service Manual Philip 32PFL3320/T3
36
9. AC Power
Q8101
AOD2916
LED side
パ20 ohmэ
47
ohm, fot EMI
solution
FB8101
127R
1
2
BL_ON/OFF
LED Driver 筿瑈 狦
60mA 碞ノ2
ohm 羛2聋筿
. 狦
75mA碞ノ2.4 ohm 羛3聋筿
For 絬丁 耑,パ3
ohmэ
5 ohm
20130130
э ㄢ聋﹃羛,秸俱筿溃
3A
R9902
560K 1/8W +/-1%
BL_PWM
T3.15AH/250V
CN8101& CN8102
For FFC TRF
Board
Power side
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
Custom
11
11
Monday , January 20, 2014
12. AC POWER
<Variant Name>
R9138
68 OHM 1/4W
R8104
47OHM +-5% 1/8W
R9118
68 OHM 1/4W
R8117
27K 1/8W 1%
Q8106
PMBS3906
C8106
1NF 500V
R8121
51K 1/10W 5%
ZD8101
BZT52-B4V7
1
2
R9109
1K 1/8W 1%
R9110
7K5 1/8W +/-1%
R9107
200K 1/4W
F902
FUSE
D9101
SR510-22
1
2
C8114
1uF
R9901
1MOHM +-5% 1/2W
C9117
1NF 500V
R8120
0.2oHM 1% 1/4W
C9906
100PF 250V
IC8101
PF;7903BS
DIMOUT
1
GM
2
FB
3
OVP/DIM
4
CS
5
GND
6
OUT
7
VCC
8
R9112
33 1/4W
R8128
33K 1/10W 5%
R8102
47KOHM +-1% 1/10W
C9126
47pF-NC
Q8105
PMBS3904
+
C9112
470UF 25V
R8109
10R 1/8W 5%
R8127
0.2oHM 1% 1/4W
C9108
1NF 500V
T9101
POWER X\'FMR
10
8
6
7
1
2
3
4
5
9
D9103
FR107
C8113
0.1uF 50V
C9103
470PF
L9901
30MH
4
3
1
2
R8122
100K 1/10W 5%
C8109
470NF
R8118
2.4 OHM 1%
D9104
SR510-22
1
2
R9104
220 OHM 1/4W
R8115
2.4 OHM 1%
R8105
2R2 +-5% 1/8W-NC
HIC91
HEAT SINK
1
2
R8110
100R 1/10W 5%
t
NR9901
3R
1
2
R8107
0.2oHM 1% 1/4W
C8103
1uF
R8103
10K 1/10W 5%
R9140
68 OHM 1/4W
D9102
SR510-22
1
2
IC9101
LNK6766VG
PD
1
FB
2
CP
3
BP
4
D
6
S
7
S
8
S
9
S
10
S
11
S
12
C9104
470NF 50V
R8106
10K OHM +-5% 1/8W
R8116
330K +-1% 1/4W
C9907
100PF 250V
CN9901
CONN
1
3
-
+
BD9101
GBL08-C2
3
1
2
4
C8105
0.1uF 50V
R9105
220 OHM 1/4W
R9113
33 1/4W
D8103
1N4148W-NC
R8124
10K 1/10W 5%
R8114
100R 1/10W 5%
+
C8101
330UF25V
R9103
100K 1/10W 5%
C8112
1000pF 50V
+
C9101
56UF 450V
+ C9116
220uF 25V
ZD8102
BZT52-B22
1
2
R8111
10K 1/10W 5%
C8111
100N 50V
R8101
10K OHM +-5% 1/8W
C9908
680PF 250V
R9124
12K 5% 1/4W
R8113
1K 1/10W 5%
R9106
200K 1/4W
C8110
1000pF 50V
C9901
470NF 275V
CN8103
CONN
1
2
3
4
5
R8123
15K 1/10W 1%
R8126
2.4 OHM 1%
C8104
1nF 50V
R9123
100 OHM 1/4W-NC
R9102
56KOHM +-5% 1/10W
L8101
47UH
R9120
68 OHM 1/4W
+
C9105
47UF 50V
R8125
2.4 OHM 1%
C9115
0.1uF 50V
C9106
100pF 50V
R8112
330K +-1% 1/4W
+
C8102
330UF 50V
D8102
1N4148W
R8108
330R 1/8W 5%
C9110
100N 50V
Q8107
AO4486
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
R9101
12K 1/8W 5%
Q8103
2N7002K
CN8101
NC/CONN
1
2
3
4
5
6
7
8
R9111
56K 1/8W +/-1%
C9905
100PF 250V
Q8104
PMBT3904
D9105
FR103
+12VO
[3]
VCC_1
LED_a
B+
DIMOUT
+12VO
[3]
LED_a
FB
+12VO
[3]
LED2
BL_PWM
[3]
VCC_1
BL_ON/OFF
[3]
+12VO
[3]
B+
LED1
DIMOUT
FB
+12VO
LED3
!
!
HV
VLED+
!
!
!
!
!
VLED+
DGND
!
!
!
BL_PWM
[3]
AGND
+12VO
[3]
BL_ON/OFF
[4]
R9903
560K 1/8W +/-1%
R9904
560K 1/8W +/-1%
R9905
560K 1/8W +/-1%
D8108
SR506
R9906
560K 1/8W +/-1%
R9907
560K 1/8W +/-1%
Service Manual Philip 32PFL3320/T3
37
8.2 715G6619C
VCC
R205
NC/220 OHM 1/10W
R206
100 OHM 1/10W
R204
NC/220 OHM 1/10W
A
A
2
2
<称爹>
IR BOARD
OEM MODEL
Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
VCC
R202
220 OHM 1/10W
CN202
CONN
1
2
3
4
5
6
7
R203
220 OHM 1/10W
Blue
Red
LED202 12-22/BHR6C-C31/2C
1
2
3
VCC
VCC
C202
2.2uF 10V
Blue
Red
LED201 12-22/BHR6C-C31/2C
1
2
3
IR-in
U201
TSOP75438TR
1
2
3
4
GND
VCC
Vout
GND
R201
15K 1/16W 5%
IR-in
38
9. BOM
注意: 以下料件信息仅供参考,如有变更,恕不另行通知,请到 http://cs.tpv.com.cn 获取最新信息。
点位
物料
物料描述
组件数量
040G 58162435A
MANUAL P/N LABEL
1
049G 51500 GP
ERADICATOR
0.244
052G 1186
SMALL TAPE
10
052G 2191 A
TAPE_OTHER(PET,PAPER,SECURITY,ETC„)
12
0M1G 130 6 47 CR3
SCREW 3x6
1
0M1G 130 6120
SCREW M3X6
2
0M1G1030 6 47 CR3
SCREW
7
0M1G1030 6120
SCREW 3x6
8
RFB01
317GARFM006CHH
RF MODULE CBIP-X
1
SP01
378G0060498CAB
8 OHM 6W 132*45*39 0 UNIT
2
ECN9901
389G214A15NCX500X1
AC POWER CORD 1500/200 MM --
1
ECN9901
389G214A15NJR500X1
AC POWER CORD 1500/140 for China
1
ECN601
395G801404DD18
HARNESS 4P-B&R+B&W 300/400mm
1
ECN601
395G801404FD18
HARNESS 4P-B&R+B&W 300/400mm
1
ECN401
395G801405LC15
HARNESS 5P-5P 300mm
1
ECN401
395G801405RC15
HARNESS 5P-5P 300mm
1
ECN403
395G801830LC42
LVDS CABLE 30P-30P 360mm
1
ECN403
395G801830RC42
LVDS CABLE 30P-30P 360mm
1
E09801
398GR08BCSW00G
REMOTE SKYWORTH TS-Y108-95 chinese
1
708TJ9010WPZ01
SKY 40(960 CH)
1
J07G011507902C00MY
WOOD PALLET
0.031
J44G6002 S 84
PAPER PLATE
0.063
J44G6002CP502A
PAPER CAP5
0.063
J45G 77 6
PE PACKING
0.77
Q44G9003210
CORNER PAPER
0.125
Q50G 4 10
TIE (Y1900221)
37
Q52G 1285 6
Big tape for Skyworth
185
756TZDCC01D0030001
MCU ASSY
1
U402
056G2233 34
FLASH MX25L3206EM2I-12G 32Mb SOP-8
1
SCCP-U402
100TWMVK001D2Z
SKYWORTH 32E200E Nor_FLASH V2.00 B6EC
1
CCPFD3QDZ5L
MAIN BOARD+POWER BOARD
1
CN401
033G3802 5B YH L
WAFER 2.0mm 5P R/A 11.98mm 7.8mm
1
CN9901
033G8029 3A H
CONN 3.96mm 3(2N)P R/A 11.88mm 9.5mm
1
NR9901
061G 58005 X
NTCR 5R 20% 2.6W 5D2-07MCS
1
C9901
063G107M47410M
CAP X2 470NF 20% 275V R46KI3470HAP1M
1
L9901
073G 174192 H
LINE FILTER 30MH MIN LCL-12012 HA
1
L8101
073G 253214 H
CHOKE COIL 47UH 10% L470R HA
1
SW402
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW401
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW405
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW403
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
SW404
077G602S 3A HJ
TACT SW 4P 5.85 200g TSDBYC2202
1
CN103
088G 78G137ACL
RCA JACK 6P Y/W/R 1*3 R/A
1
CN102
088G 78G137ACL
RCA JACK 6P Y/W/R 1*3 R/A
1
CN106
088G352F6B3ACL
USB A TYPE R/A 6P BLACK H=8.4
1
CN105
088G353GFF1AXH
D-SUB CONN 15P BLUE - R/A 10
1
D9103
093G 6026T52T
CTIFIER DIODE FR107
1
39
D9105
093G 6038T52T
FR103 AO
1
D8108
093G 60537
SCHOTTKY SB560-E 5A 60V DO-201AD
1
D9101
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
D9104
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
D9102
093G 60938
DIODE SR810-05 8A/100V DO-201AD
1
CN601
311GW200A04AAL
WAFER 2.0mm 4P V/T B2009W04VTAB
1
CN8101
311GW200A06ABX
WAFER 2.0mm 6P
1
CN403
311GW200C30ABL
WAFER 2.0mm 2*15P
1
CN403
311GW200C30ABX
CONN 2.0mm 30P R/A 32mm 9.5mm
1
IC9101
356G0379012224
AC/DC LNK6766V eDIP-12B
1
C9101
367G215X560PKZ000S
EC 56UF 20% 450V 12.5*40
1
T9101
380GL32P132H00
X\'FMR 580uH 10% 15uH P2311 BCK-12320-H
1
T9101
380GL32P132N00
X\'FMR 580uH 10% 15uH P2311 YUVA-2130
1
CN101
388G510G0040HC
RF RF connector 5P 1*1 -- 14.6mm
1
BD9101
393G0050460A05
BRIDGE GBL08-07 X0 4A 800V GBL
1
AICCPFD3QDZ5L
MAIN BOARD+POWER BOARD FOR AI
1
C9126
065G 1K470 2T6921
CAP CER 47pF K 1KV
1
C9103
065G 1K4719ST
CAP CER 470PF 10% 1KV R
1
C9905
065G306K10123R
CAP Y1 100PF 10% 250V Y5P
1
C9908
065G306K68123R
CAP Y1 680PF 10% 250V Y5P
1
C9105
067G 5154707KB
EC 47UF 20% 50V 6.3*11
1
C9112
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
C9116
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
C8101
067G215D3314KT
EC 330UF 20% 25V 10*12 ED
1
FB8101
071G 55 26 H
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
1
F902
084G 56 4W
FUSE 4A 250V
1
C9906
365G306J47063R
CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
1
C9907
365G306J47063R
CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
1
C9907
365G306J4706PR
CAP Y1 47PF 5% 250V SL SL0AH470J07SXAMS
1
C9906
365G306J4706PR
CAP Y1 47PF 5% 250V SL SL0AH470J07SXAMS
1
C8102
367G415X3317KT
EC 330UF 20% 50V 12.5*12
1
SMTCCPFD3QDZ5L
MAIN BOARD+POWER BOARD FOR SMT
1
040G 45762420A
LABEL 25x6mm
0.26
U703
056G 563143 C
LDO G1084PT43U 5A ADJ TO-252
1
U101
056G 563149
IC G903T63UF 0.6A/3.3V SOT-223
1
U702
056G 585 4A
LDO AP1117E33G-13 1A 3.3V SOT-223
1
U402
056G2233 34
FLASH MX25L3206EM2I-12G 32Mb SOP-8
1
Q8105
057G 417 4
PMBS3904/PHILIPS-SMT(04)
1
Q8106
057G 417 6
PMBS3906/PHILIPS-SMT(06)
1
Q8104
057G 417 18 T
PMBT3904 SOT-23
1
Q502
057G 417511
MMBT3904
1
Q601
057G 417511
MMBT3904
1
Q703
057G 417511
MMBT3904
1
Q403
057G 417511
MMBT3904
1
Q405
057G 417511
MMBT3904
1
Q404
057G 417511
MMBT3904
1
Q706
057G 417511
MMBT3904
1
Q402
057G 417512
MMBT3906
1
Q602
057G 417512
MMBT3906
1
Q708
057G 763940
MOSFET AO3401A SOT-23
1
TH1002
061G 56A100 WT
PTCR SMD 0.21R MAX 0.8W
1
40
R522
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R450
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R484
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R451
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R521
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R146
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R483
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R517
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R519
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R518
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R516
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R515
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R520
061G0402000 JF
RST CHIPR MAX0R05 1/16W FENGHUA
1
R601
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R701
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R742
061G0402000 JT
RST 0402 0.05R MAX 1/16W -
1
R427
061G0402000 JY
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
1
R621
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R623
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R616
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R626
061G0402100 JF
RST CHIPR 10 OHM +-5% 1/16W FENGHUA
1
R721
061G04021001FT
RST CHIP R 1Kohm 1/16W +/-1%
1
R414
061G04021001FT
RST CHIP R 1Kohm 1/16W +/-1%
1
R726
061G04021003FT
RST 0402 100K 1% 1/16W TZAI YUAN
1
R724
061G04021003FT
RST 0402 100K 1% 1/16W TZAI YUAN
1
R634
061G04021003FY
RST CHIP 100K 1/16W 1%
1
R728
061G04021003FY
RST CHIP 100K 1/16W 1%
1
R510
061G0402101 JT
RST CHIP 100R 1/16W 5% TZAI YUAN
1
R501
061G0402101 JT
RST CHIP 100R 1/16W 5% TZAI YUAN
1
R625
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R464
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R613
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R458
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R150
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R149
061G0402101 JY
RST CHIPR 100 OHM +-5% 1/16W YAGEO
1
R405
061G0402102 JF
RST CHIPR 1KOHM +-5% 1/16W FENGHUA
1
R434
061G0402102 JT
RST CHIP 1K 1/16W 5% TZAI YUAN
1
R712
061G0402102 JY
RST CHIPR 1KOHM +-5% 1/16W YAGEO
1
R461
061G0402103 JF
RST CHIPR 10KOHM +-5% 1/16W FENGHUA
1
R465
061G0402103 JF
RST CHIPR 10KOHM +-5% 1/16W FENGHUA
1
R137
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R629
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R441
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R722
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R101
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R619
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R136
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R443
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R117
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R611
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R116
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
41
R446
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R121
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R506
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R124
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R612
061G0402103 JT
RST CHIP 10K 1/16W 5% TZAI YUAN
1
R741
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R144
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R102
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R447
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R436
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
R413
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
R409
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
R711
061G0402104 JF
RST CHIPR 100KOHM +-5% 1/16W FENGHUA
1
R439
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R732
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R720
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R628
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R730
061G0402104 JT
RST CHIP 100K 1/16W 5% TZAI YUAN
1
R731
061G0402104 JY
RST CHIPR 100KOHM +-5% 1/16W YAGEO
1
R403
061G0402105 JF
RST CHIPR 1MOHM 5% 1/16W FENGHUA
1
R428
061G0402105 JF
RST CHIPR 1MOHM 5% 1/16W FENGHUA
1
R118
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R120
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R123
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R119
061G0402123 JF
RST CHIPR 12KOHM +-5% 1/16W FENGHUA
1
R717
061G04021302FT
RST CHIPR 13KOHM +-1% 1/16W TZAI YUAN
1
R408
061G04021801FY
RST CHIP 1K8 1/16W 1%
1
R103
061G0402182 JF
RST CHIPR 1.8KOHM 5% 1/16W FENGHUA
1
R531
061G0402201 JT
RST CHIP 200R 1/16W 5% TZAI YUAN
1
R105
061G0402221 JF
RST CHIPR 220 OHM £«-5£¥ 1/16W FENGHUA
1
R104
061G0402221 JF
RST CHIPR 220 OHM £«-5£¥ 1/16W FENGHUA
1
R406
061G0402223 JF
RST CHIPR 22KOHM 5% 1/16W FENGHUA
1
R719
061G04022401FT
RST CHIP 2.4K 1% 1/16W
1
R412
061G04022701FY
RST CHIP 2.7K 1/16W 1%
1
R633
061G04022702FF
RST CHIP 27K 1/16W 1% FENGHUA
1
R148
061G0402330 JF
RST CHIPR 33 OHM +-5% 1/16W FENGHUA
1
R113
061G0402330 JF
RST CHIPR 33 OHM +-5% 1/16W FENGHUA
1
R122
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R133
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R129
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R126
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R127
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R135
061G0402330 JT
RST CHIP 33R 1/16W 5% TZAI YUAN
1
R457
061G04024701FF
RST 0402 4.7K 1% 1/16W
1
R140
061G0402471 JT
RST CHIP 470R 1/16W 5% TZAI YUAN
1
R404
061G0402472 JF
RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
1
R420
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R419
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R723
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R442
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R142
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
42
R630
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R141
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R727
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R710
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R423
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R707
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R431
061G0402472 JT
RST CHIP 4K7 1/16W 5% TZAI YUAN
1
R425
061G0402472 JY
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
1
R424
061G0402472 JY
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
1
R473
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R508
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R509
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R502
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R729
061G0402473 JT
RST CHIP 47K 1/16W 5% TZAI YUAN
1
R139
061G04024998FT
RST 0402 4.99R 1% 1/16W SMD04024R99F
1
R138
061G04024998FT
RST 0402 4.99R 1% 1/16W SMD04024R99F
1
R435
061G0402510 JF
RST CHIP 51R 1/16W 5% FENGHUA
1
R734
061G04026202FF
RST CHIP 62K 1/16W 1% FENGHUA
1
R132
061G0402680 JT
RST CHIP 68R 1/16W 5% TZAI YUAN
1
R134
061G0402680 JT
RST CHIP 68R 1/16W 5% TZAI YUAN
1
R410
061G0402680 JY
RST CHIPR 68 OHM +-5% 1/16W YAGEO
1
R415
061G0402680 JY
RST CHIPR 68 OHM +-5% 1/16W YAGEO
1
R407
061G04027500FT
RST 0402 750R 1% 1/16W
1
R411
061G04027500FT
RST 0402 750R 1% 1/16W
1
FB408
061G0603000 JF
RST CHIPR MAX 0R05 1/10W FENGHUA
1
R8110
061G0603101 JT
RST CHIP 100R 1/10W 5% TZAI YUAN
1
R8114
061G0603101 JT
RST CHIP 100R 1/10W 5% TZAI YUAN
1
R8113
061G0603102 JT
RST CHIP 1K 1/10W 5% TZAI YUAN
1
R503
061G0603102 JY
RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
1
R8103
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R8111
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R8124
061G0603103 JT
RST CHIP 10K 1/10W 5% TZAI YUAN
1
R9103
061G0603104 JT
RST CHIP 100K 1/10W 5% TZAI YUAN
1
R8122
061G0603104 JT
RST CHIP 100K 1/10W 5% TZAI YUAN
1
R725
061G06031332FF
RST 0603 13.3K 1% 1/10W FENGHUA
1
R8123
061G06031502FT
RST CHIP 15K 1/10W 1%
1
R8128
061G0603333 JT
RST CHIP 33K 1/10W 5% TZAI YUAN
1
R8102
061G06034702FF
RST CHIPR 47KOHM +-1% 1/10W FENGHUA
1
R8121
061G0603513 JT
RST CHIP 51K 1/10W 5% TZAI YUAN
1
R9102
061G0603563 JT
RST CHIPR 56KOHM +-5% 1/10W TZAI YUAN
1
R107
061G0603750 JY
RST CHIPR 75 OHM +-5% 1/10W YAGEO
1
R147
061G0603750 JY
RST CHIPR 75 OHM +-5% 1/10W YAGEO
1
R130
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R128
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R125
061G06037509FT
RST CHIP 75R 1/10W 1%
1
R740
061G0805000 JY
RST CHIPR MAX 0R05 OHM 1/8W YAGEO
1
R437
061G08050004JT
RST CHIPR 0805 0 OHM 4A
1
R8109
061G0805100 JT
RST CHIP 10R 1/8W 5% TZAI YUAN
1
R8106
061G0805103 JT
RST 0805 10K 5% 1/8W
1
R8101
061G0805103 JT
RST 0805 10K 5% 1/8W
1
R9101
061G0805123 JT
RST CHIP 12K 1/8W 5% TZAI YUAN
1
43
R9109
061G08052001FF
RST CHIPR 2KOHM +-1% 1/8W FENGHUA
1
R9109
061G08052001FT
RST CHIP 2K 1/8W 1%
1
R8108
061G0805331 JT
RST CHIP 330R 1/8W 5% TZAI YUAN
1
R8104
061G0805470 JT
RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
1
R8117
061G08055602FT
RST CHIP R 56K 1/8W +/-1%
1
R9902
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9904
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9907
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9905
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9906
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9903
061G0805564 JT
RST CHIPR 560K +-5% 1/8W TZAI YUAN
1
R9111
061G08056202FF
RST CHIPR 62KOHM +-1% 1/8W FENGHUA
1
R9111
061G08056202FT
RST CHIP 62K 1/8W 1%
1
R9110
061G08057501FT
RST CHIP R 7K5 1/8W +/-1%
1
R9123
061G1206100 JF
RST CHIPR 10 OHM +-5% 1/4W FENGHUA
1
R9123
061G1206100 JT
RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
1
R8115
061G12061008FY
RST 1206 1R 1% 1/4W
1
R8126
061G12061008FY
RST 1206 1R 1% 1/4W
1
R8125
061G12061008FY
RST 1206 1R 1% 1/4W
1
R440
061G1206103 JF
RST CHIPR 10KOHM +-5% 1/4W FENGHUA
1
R9124
061G1206152 JF
3ST CHIPR 1.5KOHM +-5% 1/4W FENGHUA
1
R9124
061G1206152 JT
RST CHIPR 1.5KOHM +-5% 1/4W TZAI YUAN
1
R8120
061G12062007FF
RST CHIPR 0.2 OHM +-1% 1/4W FENGHUA
1
R8107
061G12062007FF
RST CHIPR 0.2 OHM +-1% 1/4W FENGHUA
1
R9107
061G1206204 JT
RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN
1
R9106
061G1206204 JT
RST CHIPR 200KOHM +-5% 1/4W TZAI YUAN
1
R9104
061G1206221 JT
ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
1
R9105
061G1206221 JT
ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
1
R718
061G1206229 JY
RST 1206 2.2R 5% 1/4W
1
R9113
061G1206330 JT
RST CHIP R 33ohm 1/4W +/-5%
1
R9112
061G1206330 JT
RST CHIP R 33ohm 1/4W +/-5%
1
R8112
061G12063303FT
RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
1
R8116
061G12063303FT
RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
1
R9120
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9140
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9138
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
R9118
061G1206680 JT
RST CHIPR 68 OHM +-5% 1/4W TZAI YUAN
1
C619
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C404
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C639
065G040210232K A
CAP 0402 1NF 10% 50V X7R
1
C121
065G040210232K T
CAP 0402 1nF 10% 50V X7R UMK105 B7102KV
1
C440
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C446
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C441
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C445
065G040210232K Y
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
1
C437
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C141
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C444
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C724
065G040210412K F
CAP 0402 100NF 10% 16V X7R
1
C412
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C428
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
44
C104
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C429
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C423
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C137
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C123
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C418
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C427
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C134
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C105
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C101
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C109
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C417
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C420
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C435
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C433
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C416
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C422
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C421
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C424
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C434
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C108
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C419
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C102
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
C128
065G0402105A5K A
CAP CHIP 0402 1UF K 10V X5R
1
C432
065G040210605M A
CAP 0402 10UF 20% 6.3V X5R CL05A106MQ5N
1
C406
065G040218131J F
CAP 0402 180PF 5% 50V NP0
1
C409
065G040218131J F
CAP 0402 180PF 5% 50V NP0
1
C436
065G040222031J A
CAP 0402 22PF J 50V NPO
1
C704
065G040222031J T
CAP 0402 22pF 5% 50V NP0 UMK105 CG220JV
1
C730
065G040222031J Y
CAP CHIP 0402 22P 50V NP0 +/-5%
1
C140
065G040222322K F
CAP 0402 22NF 10% 25V X7R
1
C103
065G040222322K Y
CAP 0402 22NF 10% 25V X7R
1
C622
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C616
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C635
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C633
065G040222415K Y
CAP CHIP 0402 220nF 16V X5R
1
C430
065G040227031J F
CAP 0402 27PF 5% 50V NP0
1
C425
065G040227031J F
CAP 0402 27PF 5% 50V NP0
1
C630
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C626
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C637
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C623
065G040233131J T
AP CHIP 0402 330PF 50V J NPO
1
C107
065G040233131J Y
0402 330PF J 50V NPO
1
C119
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C116
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C113
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C114
065G040247131J A
CAP CHIP 0402 470PF J 50V NPO
1
C120
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C411
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C117
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C147
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
45
C122
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C407
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C110
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C410
065G040247312K A
CAP 0402 47NF 10% 16V X7R
1
C135
065G040256031J Y
CAP CHIP 0402 56pF 50V NP0 +/-5%
1
C136
065G040256031J Y
CAP CHIP 0402 56pF 50V NP0 +/-5%
1
C106
065G040268232K A
CAP 0402 6.8NF 10% 50V X7R
1
C9106
065G060310131J A
CAP CHIP 0603 100PF J 50V NPO SAMSUNG
1
C9106
065G060310131J M
CAP 0603 100PF 5% 50V NP0 -
1
C8112
065G060310231J Y
CHIP 0603 1000pF 50V NPO
1
C8110
065G060310231J Y
CHIP 0603 1000pF 50V NPO
1
C8104
065G060310232K F
CAP CHIP 0603 1NF K 50V X7R
1
C8105
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C8113
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C726
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C9115
065G060310432K F
CAP CHIP 0603 0.1UF K 50V X7R
1
C638
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C618
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C9110
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C613
065G060310432K Y
CAP 0603 100NF 10% 50V X7R
1
C632
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C631
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C627
065G060310512K A
CAP 0603 1UF 10% 16V X7R
1
C443
065G060310512K T
CAP 0603 1UF 10% 16V X7R EMK107B7105KA
1
C712
065G060310512K T
CAP 0603 1UF 10% 16V X7R EMK107B7105KA
1
C130
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C142
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C426
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C413
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C431
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C415
065G060310605M A
MLCC 0603 10UF 6.3V X5R +-20%
1
C426
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C413
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C431
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C415
065G060310605M M
CAP 0603 10UF 20% 6.3V X5R
1
C401
065G060322422K Y
CAP 0603 220N 25V X7R 10%
1
C402
065G060322515K A
0603 2.2UF K 16V X5R
1
C403
065G060322515K A
0603 2.2UF K 16V X5R
1
C111
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C115
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C112
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C118
065G0603225A5K M
CAP MLCC 0603 2.2uF K 10V X5R
1
C111
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C115
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C112
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C118
065G0603225A5K T
CAP 0603 2.2UF 10% 10V X5R
1
C641
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C629
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C624
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C634
065G060347412K Y
CAP CHIP 0.47uF 16V +/-10% X7R
1
C8111
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
46
C8114
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
C8103
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
C8103
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
C8114
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
C615
065G080510615K A
CAP 0805 10UF 10% 16V X5R
1
C614
065G080510615K A
CAP 0805 10UF 10% 16V X5R
1
C713
065G080510615K T
CHIP 10uF 16V X5R 0805
1
C716
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C718
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C722
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C721
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C711
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C450
065G0805106A5K A
CAP 0805 10UF 10% 10V X5R
1
C719
065G080522605M T
CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
1
C717
065G080522605M T
CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
1
C8109
065G080547432K F
0805 0.47UF K 50V X7R
1
C8109
065G080547432K M
CAP 0805 470NF 10% 50V X7R
1
C9104
065G080547525K M
CAP 0805 4.7UF 10% 25V X5R
1
C9104
065G080547525K T
CAP MLCC 0805 4.7uF K 25V X5R
1
C8106
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C9117
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C9108
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
C126
065G120610612K A
MLCC 1206 10UF 16V X7R +-10%
1
C728
065G1206226A5K A
1206 22UF K 10V X5R
1
C727
065G1206226A5K A
1206 22UF K 10V X5R
1
FB101
071G 56D102 MA
CHIP BEAD 1000ohm 0805 1A
1
FB704
071G 56G301 MA
CHIP BEAD 0805 300OHM 4A
1
FB603
071G 56G301 MA
CHIP BEAD 0805 300OHM 4A
1
FB409
071G 56K121 TA
HIP BEAD 120R/6000mA HCB2012KF-121T60
1
FB401
071G 59A121 TA
CHIP BEAD 120R/3000mA HCB1608KF-121T30
1
FB403
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB402
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB406
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB404
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
FB407
071G 59C600 TA
CHIP BEAD 0603 60R 25% 600mA
1
CN501
088G 34019K AD
HDMI HEADER 19P H:2.8mm
1
CN501
088G 34019K AV
HDMI HEADER R/A 19P BLACK H=8.4
1
X401
093G 22SX02 YC
CRYSTAL YC 49U/SMD 24MHz 20PPM 18PF
1
ZD505
093G 64S500 SU
ESD MLVG04025R0QV05BP INPAQ
1
U102
356G0566024601
Silicon Tuner R840
1
U401
356G0568100601
SCALER MST6820XP-Z1-VB EPLQFP 100-PIN
1
U601
356G0616028164
AUDIO AD52580-QG28NAR 15W E-TSSOP 28L -
1
IC8101
356G0700008054
LED DRIVER PF7903BS SOP-8
1
U706
356GD563006600
DC/DC SY8104ADC 4A 18V TSOT23-6
1
U707
356GD563008601
DC/DC SY8003ADFC 3A 5.5V DFN2x2-8
1
Q8101
357G0600100010
MOSFET AOD2916 25A 100V TO252
1
Q8107
357G0763060001
MOSFET AO4440 5A 60V SOIC-8
1
Q8103
357G07630620HF
HF MOSFET 2N7002K_R1_00001 0.3A 60V
1
Q401
357G0763A06
MOSFET AO3407A -25A -30V 1.4W SOT23
1
R8118
361G12069107FT
RST 1206 0.91R 1% 1/4W SMD12060R91FT
1
L107
371G042Z102D00
CHIP BEAD 0402 1000 25% GZ1005D102CTF 0
1
47
L109
371G042Z102D00
CHIP BEAD 0402 1000 25% GZ1005D102CTF 0
1
L111
371G059Z102M00
CHIP BEAD 0603 1000ohm 25% MGGB1608M102
1
L112
371G059Z102M00
CHIP BEAD 0603 1000ohm 25% MGGB1608M102
1
L106
373G0402278FJD
CHIP IND 270nH 5% 0.1A 3.54R SDCL1005CR
1
L108
373G0603687GJM
CHIP IND 68nH 5% 0.3A 0.75R MGCI1608H68
1
L702
373G253S198D00
SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
1
L605
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L601
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L604
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L602
373G253S245M00
SMD CHOKE 22uH 20% 1A 0.225R MPIT4030-2
1
L105
373G253S254M00
SMD CHOKE 180NH 5% 0.24A 1.25R MGTC0603
1
L703
373G253S256D00
SMD CHOKE 2.2uH 30% 2.95A 0.030R SWPG40
1
D8102
393G006432S0HF
SWITCHING 1N4148W 0.15A 75V SOD-123
1
D101
393G006433P0HF
HF BAV99_R1_00001 0.5A 100V SOT-23
1
D401
393G006433P0HF
HF BAV99_R1_00001 0.5A 100V SOT-23
1
X101
393G022S60100J
CRYSTAL NXH16.000AE18F-KAB8-PA 16MHz 18
1
ZD8101
393G039S96300T00HF
ZENER BZT52-B4V7 4.7V 410mW SOD-123
1
ZD8102
393G039SA1200T
ZENER BZT52-B22 22V 0.41W SOD-123 150C
1
E715
715G6619C0D000004C
MAIN PCB FR4 DS 193*125*1.6mm
1
E715
715G6619C0D000004K
MAIN PCB FR4 DS 193*125*1.6mm
1
E715
715G6619C0D000004N
MAIN PCB FR4 DS 193*125*1.6mm
1
HIC91
Q90G611900900000BF
HEAT SINK
1
HIC91
Q90G611900900000HG
HEAT SINK
1
Z40G0002ALL01A
OTHER LABEL
1.05
IRPFDZD6
IR BOARD
1
SMTIRPFDZD6
IR BOARD FOR SMT
1
CN202
033G8032 5F S HR
CONNECTOR
1
R201
061G0402153 JT
RST CHIP 15K 1/16W 5% TZAI YUAN
1
R206
061G0603101 JF
RST CHIPR 100 OHM +-5% 1/10W FENGHUA
1
R202
061G0603221 JF
ST CHIPR 220 OHM +-5% 1/10W FENGHUA
1
R203
061G0603221 JF
ST CHIPR 220 OHM +-5% 1/10W FENGHUA
1
C202
065G0603225A5K A
CAP 0603 2.2UF K 10V X5R
1
LED201
081G 15 3 GP
CHIP LED blue/red GPTD12048BRC1-AR
1
CN202
311GW125D05ACX
WAFER 1.25mm 5P V/T S1315-05SVB-S03-R
1
U201
356GS927038006
SMD IR RECEIVER TSOP75438TR 38 KHz
1
E715
715G6726R01002004C
IR PCB FR4 DS 35x15x1.6mm
1
E715
715G6726R01002004I
IR PCB FR4 DS 35x15x1.6mm
1
J40G000162401A
CARTON LABEL 90mmX70mm
2.02
J40G000200106A
CEL LABEL 32E100E
1
J40G032000107A
RATING LABEL 32E100E
1
J41G32MV00107C
MANUAL 32E200E/32E100E
1
J44GJ90100101C00JA
ARTWORK CARTON
1
E750
LCB315WX226ADSEX0Z
PANEL TPT315B5-WX226 SC1L BJ TPV
1
P15T829910100000JH
BKT_VESA
2
Q09G601500100B00RJ
GND TERMINAL
1
Q12G6300 25 3
FOOT PAD
4
Q36T 600 28 11 GP
FIBER PLATE
2
Q36T 600 30 1
NONWOVEN FABRIC
4
Q36T 600 30 6
NONWOVEN FABRIC
6
Q36T 600 37 12 GP
NONWOVEN FABRIC
1
Q36T 600 49 7
NON-WOVEN FABRIC
2
48
Q40G0001624 4A
PALLET LABEL
0.1
Q45G88010TV03700SJ
PROTECT BAG
1
Q45G88010TV05300SJ
PROTECT BAG
1
Q45G88010TV05600SJ
PROTECT BAG
1
Q45G99010TV03900SZ
PROTECT BAG
1
Q52G100203000A00ZA
AL FOIL
6
Q52G1501150523 W
INSULATING PLATE
64
Q52G2001 TV 1
TAPE
1
X15T8967301000GMNP
BKT_IO
1
X15T8968201000GMJH
BKT_IO
1
X15T929910200000XM
BKT_STAND
1
X15T930010200000XM
BKT_STAND
1
X33E010600101C0100
LENS
1
X33E0107ADTZ1L0100
DECO_BEZEL
1
X34E01710GM05G0100
REAR_COVER TV315W-14c-c8l-d2e
1
X34E0210ADT01L0100
BASE TV315W-14c-c8l-d2e
1
X40G0001624 2A
Label for screw pe bag
1
X40G000162411G
SN LABEL 47.5*27 合成纸
3
X41G78DV00102A
WARRANTY CARD SKY 新国标
1
X44GJ9011020KM
CUSHION-T TV315W-14c-c1-c2c 大陸(20
1
X44GJ9012020KM
CUSHION-B TV315W-14c-c1-c2c 大陸(20
1
M00101
XM1G964001804700H1
SCREW
4
M00101
XM1G964001804700RA
SCREW
4
' |
views |
array (
0 =>
array (
'url' => 'http://file.wenhuiw.com/202304/443fc0cd32bab38.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85603',
'title' => '创维32E100E液晶电视维修手册-0',
'description' => '创维32E100E液晶电视维修手册-0',
),
1 =>
array (
'url' => 'http://file.wenhuiw.com/202304/ee4fd23e36b8.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85604',
'title' => '创维32E100E液晶电视维修手册-1',
'description' => '创维32E100E液晶电视维修手册-1',
),
2 =>
array (
'url' => 'http://file.wenhuiw.com/202304/f1cf69964f9f.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85605',
'title' => '创维32E100E液晶电视维修手册-2',
'description' => '创维32E100E液晶电视维修手册-2',
),
3 =>
array (
'url' => 'http://file.wenhuiw.com/202304/94ea1d4dcca615f.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85606',
'title' => '创维32E100E液晶电视维修手册-3',
'description' => '创维32E100E液晶电视维修手册-3',
),
4 =>
array (
'url' => 'http://file.wenhuiw.com/202304/23c8c773600eba0.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85607',
'title' => '创维32E100E液晶电视维修手册-4',
'description' => '创维32E100E液晶电视维修手册-4',
),
5 =>
array (
'url' => 'http://file.wenhuiw.com/202304/7e48487ef6d209a.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85608',
'title' => '创维32E100E液晶电视维修手册-5',
'description' => '创维32E100E液晶电视维修手册-5',
),
6 =>
array (
'url' => 'http://file.wenhuiw.com/202304/78e2d15fb7c6cf9.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85609',
'title' => '创维32E100E液晶电视维修手册-6',
'description' => '创维32E100E液晶电视维修手册-6',
),
7 =>
array (
'url' => 'http://file.wenhuiw.com/202304/3c88cd7b7a56bc3.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85610',
'title' => '创维32E100E液晶电视维修手册-7',
'description' => '创维32E100E液晶电视维修手册-7',
),
8 =>
array (
'url' => 'http://file.wenhuiw.com/202304/cfbb0e3959183e3.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85611',
'title' => '创维32E100E液晶电视维修手册-8',
'description' => '创维32E100E液晶电视维修手册-8',
),
9 =>
array (
'url' => 'http://file.wenhuiw.com/202304/8c385073ed6458d.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '85612',
'title' => '创维32E100E液晶电视维修手册-9',
'description' => '创维32E100E液晶电视维修手册-9',
),
) |
top |
array (
'id' => '5',
'pid' => '0',
'pids' => '0',
'name' => '行业资料',
'dirname' => 'hangye',
'pdirname' => '',
'child' => 1,
'disabled' => '0',
'ismain' => 1,
'childids' => '5,8,12,13,14,15,16',
'thumb' => '20',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => 'fa fa-gears',
'index' => '1',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '5',
1 => '8',
2 => '12',
3 => '13',
4 => '14',
5 => '15',
6 => '16',
),
'is_post' => 0,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/hangye',
'total' => '请使用count标签查询',
'field' =>
array (
),
) |
parent |
array (
'id' => '5',
'pid' => '0',
'pids' => '0',
'name' => '行业资料',
'dirname' => 'hangye',
'pdirname' => '',
'child' => 1,
'disabled' => '0',
'ismain' => 1,
'childids' => '5,8,12,13,14,15,16',
'thumb' => '20',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => 'fa fa-gears',
'index' => '1',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '5',
1 => '8',
2 => '12',
3 => '13',
4 => '14',
5 => '15',
6 => '16',
),
'is_post' => 0,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/hangye',
'total' => '请使用count标签查询',
'field' =>
array (
),
) |
related |
array (
8 =>
array (
'id' => '8',
'pid' => '5',
'pids' => '0,5',
'name' => '电子电工',
'dirname' => 'dzdg',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 8,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '8',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dzdg',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
12 =>
array (
'id' => '12',
'pid' => '5',
'pids' => '0,5',
'name' => '电脑手机',
'dirname' => 'dnsj',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 12,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '12',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dnsj',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
13 =>
array (
'id' => '13',
'pid' => '5',
'pids' => '0,5',
'name' => '交通道路',
'dirname' => 'jtdl',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 13,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '13',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/jtdl',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
14 =>
array (
'id' => '14',
'pid' => '5',
'pids' => '0,5',
'name' => '机械设备',
'dirname' => 'jixie',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 14,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '14',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/jixie',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
15 =>
array (
'id' => '15',
'pid' => '5',
'pids' => '0,5',
'name' => '能源动力',
'dirname' => 'nydl',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 15,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '15',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/nydl',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
16 =>
array (
'id' => '16',
'pid' => '5',
'pids' => '0,5',
'name' => '电气工控',
'dirname' => 'dqgk',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 16,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '16',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dqgk',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
) |
