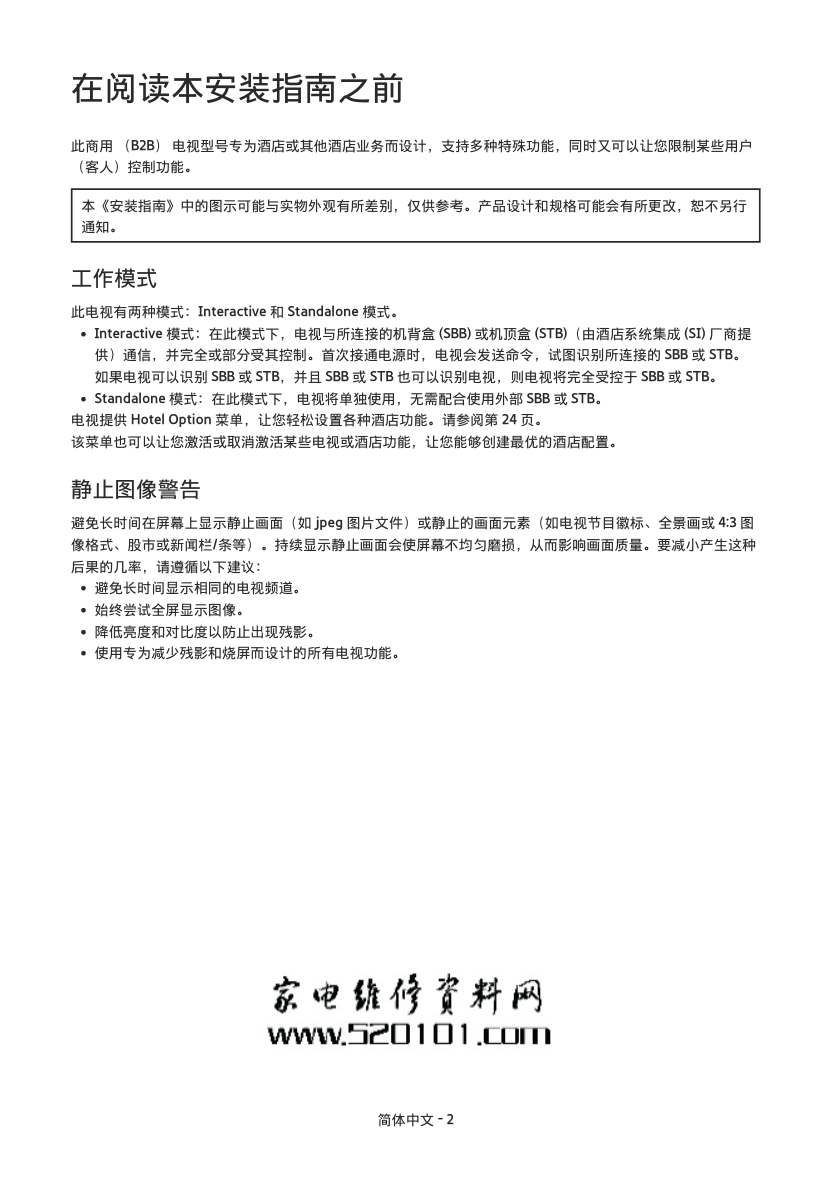

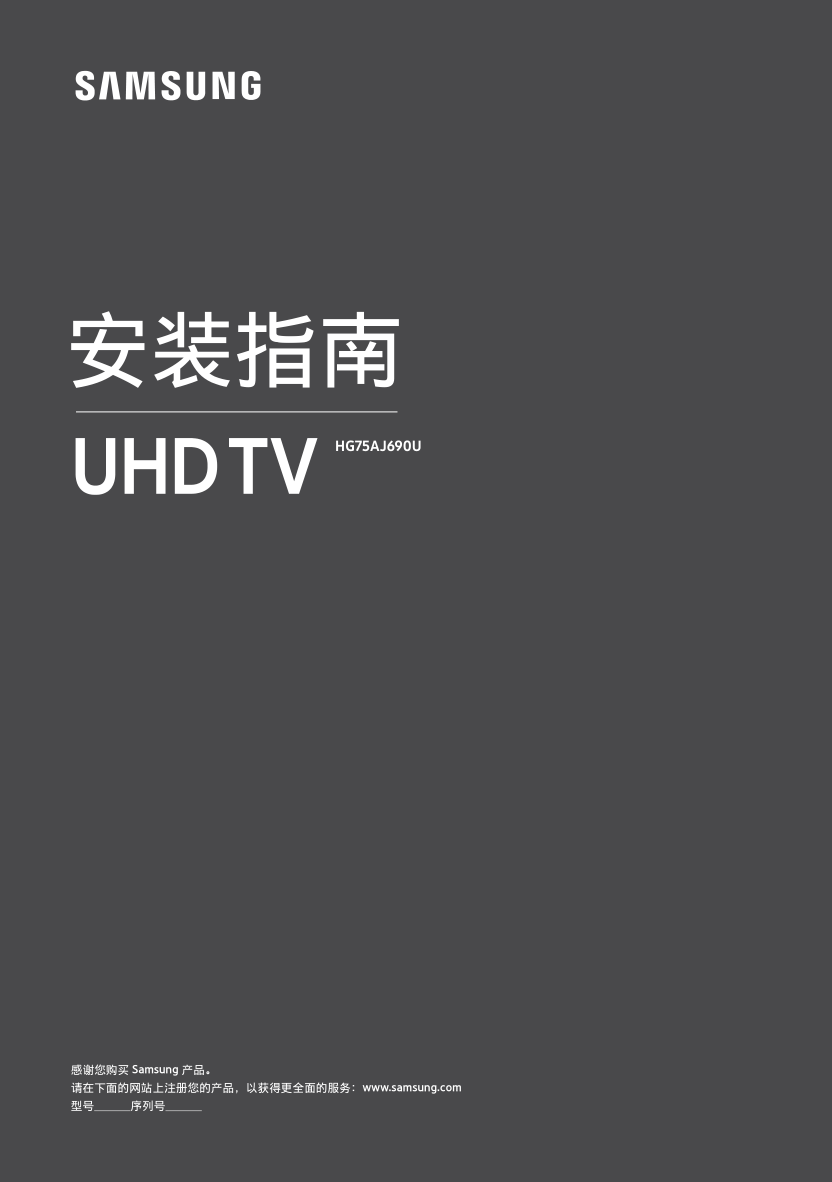

HG75AJ690U 感谢您购买 Samsung 产品。 请在下面的网站上注册您的产品，以获得更全面的服务：www.samsung.com 型号 序列号 安装指南 简体中文 - 2 在阅读本安装指南之前 此商用 （B2B） 电视型号专为酒店或其他酒店业务而设计，支持多种特殊功能，同时又可以让您限制某些用户 （客人）控制功能。 本《安装指南》中的图示可能与实物外观有所差别，仅供参考。产品设计和规格可能会有所更改，恕不另行 通知。 工作模式 此电视有两种模式：Interactive 和 Standalone 模式。 • Interactive 模式：在此模式下，电视与所连接的机背盒 (SBB) 或机顶盒 (STB)（由酒店系统集成 (SI) 厂商提 供）通信，并完全或部分受其控制。首次接通电源时，电视会发送命令，试图识别所连接的 SBB 或 STB。 如果电视可以识别 SBB 或 STB，并且 SBB 或 STB 也可以识别电视，则电视将完全受控于 SBB 或 STB。 • Standalone 模式：在此模式下，电视将单独使用，无需配合使用外部 SBB 或 STB。 电视提供 Hotel Option 菜单，让您轻松设置各种酒店功能。请参阅第 24 页。 该菜单也可以让您激活或取消激活某些电视或酒店功能，让您能够创建最优的酒店配置。 静止图像警告 避免长时间在屏幕上显示静止画面（如 jpeg 图片文件）或静止的画面元素（如电视节目徽标、全景画或 4:3 图 像格式、股市或新闻栏/条等）。持续显示静止画面会使屏幕不均匀磨损，从而影响画面质量。要减小产生这种 后果的几率，请遵循以下建议： • 避免长时间显示相同的电视频道。 • 始终尝试全屏显示图像。 • 降低亮度和对比度以防止出现残影。 • 使用专为减少残影和烧屏而设计的所有电视功能。 简体中文 - 3 警告！重要安全说明 使用电视前，请仔细阅读安全说明。 注意 II 类产品：该符号表示它不要求进行安全接地 （连接地线）。 触电危险。请勿打开。 小心：为减少触电危险，请勿卸下机盖（或后盖）。内部 没有用户可以自行维修的部件。所有维修均应由专业人 员进行。 交流电压：以该符号标记的额定电压是交流 电压。 此符号表示内部有高压。请勿接触本产品内部 的任何部件，以防发生危险。 直流电压：以该符号标记的额定电压是直流 电压。 此符号提醒您本产品随附有关于操作和保养 的重要说明。 注意。请参考使用说明：此符号指示用户参考 安装指南上的更多安全相关信息。 • 机柜上、背面或底部的插槽和开孔用于必要通风。为了确保本设备的正常运行和防止过热，切勿堵塞或遮盖 这些开槽和洞孔。 – 不要将本设备放置在受限制的空间，如：书柜或嵌入的橱柜，除非有适当的通风条件。 – 不要将本设备放置在电暖炉或暖气片附近或上方，或阳光可直射的地方。 – 不要将盛有水的容器（例如花瓶等）放置在本设备上，否则可能导致火灾或触电。 • 不要将本设备暴露在雨中或安装在靠近水的地方（例如靠近浴缸、水盆、厨房水槽，或洗衣池、潮湿的地下 室，或靠近游泳池等）。如果本设备被意外弄湿，请立即拔下电源插头然后联系授权经销商。 • 本设备使用电池。在您的社区，可能有要求您正确处置这些电池的环保规定。请联系您当地的机构以了解关 于处理或回收电池的信息。 • 勿使墙上插座、延长电线或便利插座超载，因为这样可能导致火灾或触电。 • 电源线应布置在不会被踩到或被上方或旁边物体挤压的位置。应特别注意插头处、墙上插座以及设备接出处 的电线。 • 在雷电天气下或无人看管或长时间不用的情况下，为了更好地保护本机器，请拔下其插头，并断开天线或电 缆系统的连接。这样可以预防电视在雷电期间或电源线路出现电涌的情况下被损坏。 简体中文 - 4 • 将交流电源线连接到直流电适配器插座前，请确定直流电适配器的电压参数符合您当地的电源供应。 • 切勿将任何金属物件插入本设备的洞孔，这可能造成触电危险。 • 为防止触电，切勿触碰本设备内部的任何部件。只有合格的技术人员才可以打开本设备。 • 务必将电源线牢固插入。从墙上插座拔下电源线时，务必抓住电源插头将它从插座拔下。切勿以拉拽电源线 的方式拔下电源线。请勿用湿手触碰电源线。 • 如果本设备工作不正常，特别是当其发出任何不寻常的声音或气味时，请立即拔下电源插头，然后联系授权 经销商或服务中心。 • 如果打算长时间将电视搁置不用，或者您要离家外出（特别是有小孩、老人或残障人士被单独留在家中时） ，请务必将电源插头从插座中拔出。 – 蓄积的灰尘可能会导致电源线发出火花和热量或者使绝缘层老化，从而引起触电、漏电或者失火。 • 如果要在多尘、高温或低温、高湿度、含化学物质的环境安装本设备，或将其安装在机场或火车站等需要进 行 24 小时使用的地方，请务必与授权的 Samsung 服务中心联系，以了解更多信息。否则，电视可能会严 重受损。 • 仅可使用正确接地的插头和墙壁插座。 – 接地不当可能导致触电或设备损坏。(仅适用于 l 类设备。) • 要完全关闭本设备，必须将其与墙壁插座断开。要确保自己可在必要时迅速拔下本设备，则务必让墙壁插座 和电源插头便于触及。 • 请将附件（电池等）保存在儿童无法触及的位置。 • 请勿让本产品跌落或撞击本产品。如果产品损坏，请拔下电源线，并与 Samsung 服务中心联系。 • 要清洁本设备，从墙壁插座中拔出电源线后用柔软的干布进行擦拭。严禁使用蜡、苯、酒精、稀释剂、杀虫 剂、空气清新剂、润滑剂或清洁剂等任何化学品。这些化学品可能会损坏电视外观或擦除产品上印刷的信 息。 • 切勿将液体滴洒到本设备上。 • 切勿将电池置于火中。 • 切勿使电池短路、过热，或拆解电池。 • 更换遥控器电池时，若使用错误型号的电池，可能会有爆炸的危险。只能使用相同或同等类型的电池。 • 警告 － 为了防止发生火灾，请确保本产品始终远离蜡烛和其他明火。 • 在电视启动一段时间后触摸电视应特别小心。某些部件摸上去可能会发热。 简体中文 - 5 目录 在阅读本安装指南之前 ---------------------------------------------------------------------- 2 警告！重要安全说明 ---------------------------------------------------------------------- 3 01 包装箱内物品 02 电视安装 安装 LED 电视支架 ---------------------------------------------------------------------- 8 安装壁挂支架套件 ---------------------------------------------------------------------- 9 将电视固定到墙上 ---------------------------------------------------------------------- 9 壁挂支架套件规格 (VESA) ---------------------------------------------------------------------- 10 为电视提供适当的通风环境 ---------------------------------------------------------------------- 11 03 遥控器 遥控器按钮说明 ---------------------------------------------------------------------- 12 将电池装入遥控器 ---------------------------------------------------------------------- 13 04 初始设置 使用电视控制器 ---------------------------------------------------------------------- 15 05 连接面板 06 连接 连接到互联网 ---------------------------------------------------------------------- 18 将电视连接至 SBB 或 STB ---------------------------------------------------------------------- 20 连接浴室扬声器 ---------------------------------------------------------------------- 21 连接 RJP（远程插孔组） ---------------------------------------------------------------------- 22 07 设置酒店选项菜单 酒店选项菜单项 ---------------------------------------------------------------------- 25 欢迎消息 ---------------------------------------------------------------------- 35 酒店徽标 ---------------------------------------------------------------------- 35 USB 克隆 ---------------------------------------------------------------------- 36 克隆的设置位于“酒店菜单”中 ---------------------------------------------------------------------- 38 设置自动初始化 ---------------------------------------------------------------------- 41 更新电视软件 ---------------------------------------------------------------------- 44 简体中文 - 6 08 使用多代码遥控器 09 设置条形音箱 2018 年推出的 Samsung 条形音箱 (AirTrack) 和酒店电视 ---------------------------------------------------------------------- 46 10 编辑频道 Channel Bank Editor（仅限 Smoovie 电视） ---------------------------------------------------------------------- 47 使用 Channel Editor ---------------------------------------------------------------------- 48 11 Kensington 防盗锁 12 技术规格和其他信息 规格 ---------------------------------------------------------------------- 52 环境条件 ---------------------------------------------------------------------- 52 减少功耗 ---------------------------------------------------------------------- 52 受支持的 UHD 输入信号分辨率 ---------------------------------------------------------------------- 53 显示分辨率 ---------------------------------------------------------------------- 53 尺寸 ---------------------------------------------------------------------- 55 许可 ---------------------------------------------------------------------- 56 简体中文 - 7 01 包装箱内物品 请确保电视包装箱中随附有下列物品。如果缺少任何物品，请与经销商联系。 遥控器 电池（2 节 7 号电池） 电源线 分量输入/AV输入适配器 保修卡/快速安装指南/规章指南（某些 地区可能未提供） 缆线导件 x 4 壁挂支架适配器 • 物品的颜色和形状因型号而异。 • 未随附的电缆可单独购买。 • 打开包装箱时，请检查包装材料后面或当中是否藏有附件。 如果搬运不当，屏幕可能会被直接压力损坏。如图中所示， 确保在提升电视时握住屏幕的边缘。 切勿触摸此屏 幕！ 简体中文 - 8 02 电视安装 安装 LED 电视支架 装配支架和组件 A B x 4 (M4 x L14) 支架 螺钉 1 2 3 x 4 (M4 x L14) 注意 • 组装时，请确保分清每个组件的正面和背面。 • 请确保至少由两个人搬动电视。 简体中文 - 9 安装壁挂支架套件 您可以使用壁挂支架套件（单独销售）将电视安装在墙上。 壁挂支架适配器 壁挂支架适配器 壁挂支架 电视 壁挂支架 C C 电视 • 产品形状可能会因型号而异。 您可使用壁挂支架套件（单独销售）将电视安装到墙壁上。 有关安装壁挂支架的详细信息，请参阅壁挂支架随附的说明。安装壁挂支架时，请与技术人员联系以寻求帮 助。如果您选择自行安装电视，则对于由此造成的任何产品损坏或者对您自己或他人造成的伤害，Samsung Electronics 概不负责。 将电视固定到墙上 注意事项：推拉或攀爬电视可能会造成电视跌落。请特别注意不要让儿童爬到电视上或摇晃电视。 否则可能导致电视倾翻，造成严重的人身伤害甚至死亡。请遵循随电视所附的《安全手册》中提供 的所有安全注意事项。为增强稳定性和安全性，您可以购买防跌落装置并进行安装。 防止电视跌落 • 电视固定器套件单独出售。如需购买电视固定器套件，请联系 Samsung Customer Care。 1. 将螺钉插入墙壁支架，并将它们牢牢地固定在墙上。确保螺钉牢固地固定在墙壁上。 – 强烈建议将螺钉拧入螺柱中。 2. 将螺钉插入墙壁支架，并将它们牢牢地固定在电视机背面的顶部 VESA 螺孔中。 3. 用一根结实的绳子或缆线将电视上的支架和墙上的支架连接起来，然后将绳子或缆线在支架上系紧。 – 请检查所有连接是否牢固。定期检查连接是否存在松动或掉落迹象。如果您对连接的安全性存在任何疑问， 请联系专业的安装人员。 – 靠近墙壁安装电视，以免电视掉落。 – 连接绳子或缆线时，应确保墙上的支架的高度等同或低于电视上的支架。移动电视前，请先解开绳子或缆 线。 简体中文 - 10 壁挂支架套件规格 (VESA) 将壁挂支架安装到与地板垂直的实心墙上。如果将壁挂支架安装到非灰泥板的建筑材料，请联系距您最近的经 销商。如果安装到天花板或倾斜的墙上，电视可能跌落并导致严重的人身伤害。 • 不提供壁挂支架套件，需单独购买。 • 注意 – 下表中列出了壁挂支架套件的标准尺寸。 – Samsung 壁挂支架套件内附一份详细的安装说明手册。组装所需的全部零件也一并提供。 – 请勿使用不符合 VESA 标准螺钉规格的螺钉。 – 请勿使用超出标准尺寸或不符合 VESA 标准螺钉规格的螺钉。太长的螺钉可能会对电视内部造成损坏。 – 对于不符合 VESA 标准螺钉规格的壁挂支架，螺钉长度可能因壁挂支架规格而异。 – 请勿过度拧紧螺钉。这可能会损坏产品或造成产品跌落，导致人身伤害。Samsung 对此类事故概不负 责。 – 对因使用不符合 VESA 标准或非指定的壁挂支架或消费者未遵循本产品的安装说明而造成的产品损坏或 人身伤害，Samsung 概不负责。 – 电视的安装倾斜角度不得大于 15 度。 – 务必由两人将电视安装到墙壁上。 电视型号 VESA 螺孔规格 (A * B)， 单位：毫米 C (毫米) 标准螺钉 数量 HG75AJ690U 400 x 400 43-45 M8 4 请勿在电视打开状态下安装壁挂支架套件。否则可能会导致触电，进而造成人身伤害。 简体中文 - 11 为电视提供适当的通风环境 安装电视时，使电视距离其他物体（墙壁、电视柜壁等）至少 4 英寸 (10 厘米)，确保适当的通风。通风不当可 能会使电视内部温度升高，从而导致火灾或使电视出现故障。 不管您使用底座支架还是壁挂支架安装电视，我们强烈建议仅使用 Samsung Electronics 提供的零件。使用其他 制造商提供的零件可能引发产品故障，或导致产品坠落，造成人身伤害。 使用底座支架安装 使用壁挂支架安装 10 厘米 10 厘米 10 厘米 10 厘米 10 厘米 10 厘米 10 厘米 简体中文 - 12 03 遥控器 遥控器按钮说明 • 遥控器的图片、按钮和功能可能会因型号而异。 • 遥控器的电源、频道、音量和选择按钮上均有盲文点字，可供视障人士使用。 显示和选择可用的视频源。 暂时关闭声音。 在屏幕上显示频道列表。 更换频道。 退出菜单。 在内容主页中使用这些按钮。 查看我的内容。 在待机模式下按 INFO 键 7 秒，电 视屏幕将显示当前时间。 按此按钮可在电视屏幕上显示信 息。 选择屏幕菜单项和更改菜单的值。 打开和关闭电视。 直接观看频道。 调整音量。 交替选择图文、双画面显示或混 合显示。 显示电子节目指南 (EPG)。 显示屏幕主菜单。 返回上一级菜单。 快速选择常用功能。 频道列表、内容主页菜单等功能中 的按钮。 ALARM 输入您想定时开机的时间。 DUALf-g 音效选择。 X 打开或关闭 3D 图像。（某些型号 不支持） E (选择) 按此按钮可选择或运行聚焦的项 目。 切换至主页/HOME屏幕。 简体中文 - 13 将电池装入遥控器 确保电池的极性与电池盒中的标志相一致。 • 请在距离电视 7 米以内使用遥控器。 • 强光可能会影响遥控器的性能。请勿在附近使用明亮的荧光灯或霓虹灯。 • 遥控器的颜色和形状可能因电视型号而异。 简体中文 - 14 04 初始设置 当您首次打开电视时，电视会立即开始初始设置。遵照屏幕上显示的说明并配置电视的初始设置以适合您的观 看环境。 如果您已经完成初始设置，请使用以下菜单再次运行初始设置。 • Hotel Option (静音 > 1 > 1 > 9 > 选择E） > System > TV Reset 如果您选择 TV Reset，电视会将所有值重置为出厂默认值。如果电视关闭，按下遥控器上的电源按钮将电视打 开。电视开始初始设置。 • 电视上的图像可能与上述图像不同，具体视型号或地区而定。 1 下一个 区域设置 如果您位于北美洲、拉丁美洲或欧洲，请更改区域设置。如果 没有正确配置区域设置，则您的电视可能无法正常工作。更改 区域设置后，您的电视会自动重新启动以应用相应设置。 CHI_DTV CIS_CA_UZ HKG_DTV EU_POLAND EU_TURKEY China 国家/地区列表 选择地区设置。 • 选择地区之前，请参考右侧的国家/地区列表信息。 • 如果选择不正确地区，请在完成初始设置之后再次执行 TV Reset。 • 如果更改了地区，电视会自动打开和关闭。 2 欢迎使用 Samsung TV！ 选择您的语言，以开始进行屏幕上的设置。 Welcome! 欢迎 使用向上和向下按钮更改语言。 下一个 选择您的语言 您可更改菜单语言。 3 电视基本设置 克隆模式 出厂菜单 开始基本设置以使用您的电视。 下一个 电视安装类型 选择所需电视安装类型。 选择电视安装类型 • 电视基本设置：进行选择以继续下个步骤，设置基本选项以使用您的电视。 • 克隆模式：将系统设置从 USB 存储装置复制到电视。 • 出厂菜单：结束初始设置并直接转到 Hotel Option 菜单。 4 配置电视 设置基本选项以使用您的电视。 图像模式 标准 选择最适合您的观看环境的图像模式。 1 2 3 下一个 设置基本选项以使用您的电视 • 国家/地区：您可选择所在的相应国家/地区。 • 图像模式：您可以选择所需的图像模式，以便获得最佳的观看体验。 5 下一个 上一个 已检测到无线/有线信号 选择每个项目并选择正确的设置。然后选择下一个搜索频道。 选择当前已连接的天线。 天线 下一个 无线 2 3 频道类型 数字&模拟 选择广播信号 • 您可选择您要用来获取频道的已连接天线。 6 扫描频道 正在扫描频道... 频道 9 4% 0 停止 2 3 数字 0 0 0 0 - 电视 - 数据及其他 - 广播 模拟 下一个 上一个 扫描频道 • 在完成频道扫描之后，选择下一个或按下遥控器上的右方向按钮。 • 未连接 RF 缆线时，将跳过该步骤。 简体中文 - 15 7 时钟设置 设置当前日期和时间。 自动 现在时间 --:-- 2 3 时钟模式 --/--/---- 日期 --:-- -- 时间 下一个 上一个 选择设置时间的首选方法。 设置当前时间 • 如果电视将调谐为数字广播频道，并且这些频道传输日期和时间信息，则 将时钟模式设置为自动。电视将自动设置日期和时间。 • 如果电视不会调谐为数字广播频道，则将时钟模式设置为手动，然后手动 设置电视上的日期和时间。 • 设置夏令时（夏令时）为开或关来应用至电视。 • 选择您所在的时区。 8 设定完成。 您的电视现在可以使用。 完成 下一个 上一个 设置完成 选择完成按钮来完成初始设置。然后出现 Hotel Option 菜单。按下电源按钮 退出。 使用电视控制器 您可以使用电视底部的电视控制器按钮打开电视，然后使用控制菜单。在电视打开时按下电视控制器，将出现 控制菜单。有关控制菜单具体用途的更多信息，请参阅下图。 • 如果 SAMSUNG 徽标或电视底部的保护膜没有移除，则屏幕可能变暗。请移除保护膜。 电视控制器 / 遥控传感器 按: 移动 按住：选择 电视控制器位于电视的底部。 控制菜单 ：关机 ：音量增大 ：频道前进 ：音量减小 ：频道后退 ：节目源 简体中文 - 16 05 连接面板 ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➉ ➇ ➈ 电视背部 • 每次将外部设备连接到电视时，请确保电视和设备的电源已关闭。 • 在连接外部设备时，请确保缆线颜色与连接端口的颜色相匹配。 ① USB (5V 0.5A)、USB (HDD 5V 1A) – 此端口用于软件升级和媒体播放等。 – 服务连接。 ② 数字音频输出(光纤) 连接数字音频分量输入。 ③ HDMI输入 1, 2, 3 (ARC) 连接至支持 HDMI 输出的设备的 HDMI 插孔。 – 在进行 HDMI 至- HDMI 连接时无需额外提供单独音频连接。HDMI 连接既可传输音频也可传输视频。 – 建议在此电视上使用 HDMI 1.3 或 1.4 版本外部设备。如果 HDMI 1.2 版本设备出现无声音或屏幕异常等 兼容问题，请联系 Samsung 客户关爱中心。 简体中文 - 17 ④ LAN 使用 CAT 7 电缆连接至有线 LAN。 ⑤ 分量输入/AV输入 – 用于连接分量视频/音频设备（如 DVD 播放机）和 AV（复合）设备 (VCR)。 – 将音频线连接至您电视上的 L-AUDIO-R（使用 AV输入/分量输入适配器）并将其他端连接至 A/V 或分 量设备上的相应音频输出端口。 – 分量输入插孔也可用作 VIDEO 插孔。 – 将分量视频线（不提供）的一端连接至电视背面的分量信号插孔（PR、PB、Y）（使用 AV输入/分量输 入适配器），另一端连接至 DVD 播放机上对应的分量视频输出插孔。匹配插孔和缆线的颜色。 – 如果要同时连接机顶盒和 DVD 播放机，您应该将机顶盒连接至 DVD，然后将 DVD 连接至电视上的分 量插孔（PR、PB、Y）（使用分量输入/AV输入适配器）。 – 分量设备 （DVD） 上的 PR、PB 和 Y 插孔有时会标记为 Y、B-Y 和 R-Y 或 Y、Cb 和 Cr。 – 对于 AV 设备，将 RCA 音频线（不提供）连接至您电视上的 L-AUDIO-R（使用AV输入/分量输入适配 器）并将其他端连接至外部设备上的相应音频输出插孔。 – 将复合 (AV) 设备连接到AV输入[Y/视频]时，连接视频线（黄色）至AV输入[Y/视频]插孔（绿色/黄色） 。 ⑥ ANT输入 – 要顺利观看电视频道，电视机必须从以下任一信号源接收信号： – 户外天线/有线电视系统 ⑦ DATA – 用于支持电视和 SBB 或 STB 之间的数据通信。 – 使用 RJ-12 型电视插头连接。 ⑧ 电子猫眼 – 这是一个功能，可在按下钟之后在计划的时间将电视中已安装的摄像头图像输出。 ⑨ RJP 将该插孔连接至可选 RJP (Remote Jack Pack) 上的插孔。这可让您方便地连接外部设备（摄影 机、PC、DVD 播放器等）。 ⑩ 可变音频输出/恒量音频输出 用于向浴室扬声器输出音频。连接浴室壁盒与“可变音频输出”端口 (RCA)。 ⑪ 声音控制 用于控制浴室扬声器的音量。连接浴室壁盒与声音控制端口。 简体中文 - 18 06 连接 连接到互联网 您可以设置电视，使其能够使用有线或无线连接通过本地局域网 (LAN) 访问 SMART TV 应用程序。 • 将电视与网络进行物理连接后，您必须配置网络连接以连接到网络。您可以在初始设置过程结束后通过电视 菜单配置连接。 建立无线互联网连接 使用标准无线路由器或调制解调器将电视连接到互联网。 配备 DHCP 服务器的 IP 路由 器或调制解调器 网线（未提供） 墙上的 LAN 端口 • Smart TV 支持 IEEE 802.11a/b/g /n 通信协议。Samsung 建议使用 IEEE 802.11n 协议。否则，通过网络连 接播放视频时，播放可能不流畅。 • 要使用无线网络，电视必须与无线路由器或调制解调器相连。如果无线路由器支持 DHCP，电视就可以使用 DHCP 或静态 IP 地址连接到无线网络。 • 为无线路由器选择一个当前未使用的通道。如果为无线路由器设置的通道目前正被其他设备占用，通常会产 生干扰和/或通信故障。 • 大多数无线网络都有可选的安全系统。为了启用无线网络安全系统，您需要使用字符加数字创建一个安全密 钥，然后通过路由器菜单将该密钥输入路由器。之后，必须将此安全密钥输入您想要连接到无线网络的任何 其他设备。 简体中文 - 19 网络安全协议 电视仅支持以下无线网络安全协议： • 验证模式：WEP、WPAPSK、WPA2PSK • 加密类型：WEP、TKIP、AES Samsung 电视符合最新的 Wi-Fi 认证规范，但在 802.11n 模式下运行时不支持 WEP 或 TKIP 安全密钥。 如果无线路由器支持 WPS（Wi-Fi 保护的设置），您可以通过 PBC（按钮配置）或 PIN（个人识别码）将电视连 接到网络。WPS 会自动配置 SSID 和 WPA 密钥。 您的 Smart TV 无法连接到未经认证的无线路由器。 建立有线互联网连接 我们提供三种通过电缆将电视连接至网络的主要方式，具体视网络设置而定。请参阅下文说明： 墙上的调制解调器端口 调制解调器电缆（未提供） 网线（未提供） 电视后面板 外部调制解调器 （ADSL/VDSL/有线电视） 电视后面板 墙上的调制解调器端口 调制解调器缆线 （不提供） LAN 缆线 （不提供） LAN 缆线 （不提供） 外部调制解调器 （ADSL/VDSL/有线电视） 具有 DHCP 服务器的 IP 路由器 电视后面板 墙上的 LAN 端口 网线（未提供） • 此电视不支持低于或等于 10Mbps 的网速。 • 请使用 Cat 7 缆线进行连接。 简体中文 - 20 将电视连接至 SBB 或 STB ETH MODEM 电视后面板 STB (SBB) 数据线 使用数据线连接电视的 DATA 插孔和 STB (SBB) 的 ETH MODEM 插孔。 • 用于连接数据线的 ETH MODEM 插孔名称可能因 SBB 或 STB 的类型而异。 • 遥控器 IR 信号需要符合以下规定方可使用 IR 穿透功能。 IR 信号接收器规格 – 带通滤波器中心频率：37.9 ㎑ – 载波频率，占空比 50% – 最小突发长度 (tburst)：12 脉冲 (316 us) – 突发之间的最小间隔时间（tburst 间隔）：16 脉冲 (422 us) – 数据命令之间的最小间隔时间 (tpause)：25 ㎳ 电视随附的兼容数据缆线 • 确认您使用的数据线是否与厂商兼容。请参阅数据线上的代码标签。 CON B CON A 1 6 6 1 TV SIDE STB SIDE CON A 6: NC 5: IR 4: GND 3: Rx 2: Tx 1: Nc 1: NC 2: GND 3: Tx 4: NC 5: Rx 6: IR CON B CON A CON B 6 5 2 4 5 3 3 2 • 数据电缆 (RJ12) 的操作规范：RS232 简体中文 - 21 连接浴室扬声器 可通过以下方法连接浴室扬声器。 通过可变音频输出端口（在没有外部放大器的情况下可用）进行连接 VOL+ VOL- 电视后面板 音量控制盒 扬声器 2 1 • 后面板可能会因型号而异。 1 将电视的可变音频输出/恒量音频输出端口连接至酒店的壁挂式浴室扬声器。 扬声器 + 扬声器 - N/C 2 将电视的声音控制插孔连接至酒店浴室墙壁的音量控制盒开关端口。 – 扬声器的最大输出为 4W、8Ω。 – 可变音频输出/恒量音频输出端口仅支持单声道声音输出。 • 配置音量控制 – 按图中指示配置音量控制盒，即可控制浴室扬声器的音量。 – 连接音量控制盒与电视的插孔是 3.5毫米的普通耳机插孔。 – 音量控制盒开关是轻触开关。 • 设置子放大器模式 – 0：关闭子放大器功能（关闭 PWM）。 – 1：根据主音量控制确定子音量。子音量是根据“酒店模式”的“开机音量”、“最小音量”和“最大音量”值确 定的。 – 2：根据浴室控制面板设置确定音量。 • 可变音频输出端口规格 – 扬声器缆线：使用的扬声器缆线长度不得超过 82 英尺（25 米）。 音量控制盒 音量 － 减（白线 1） VOL + VOL - 1 2 3 接地（屏蔽线 3） 音量 － 加（黑线/红线 2） 简体中文 - 22 连接 RJP（远程插孔组） 将电视的输入插孔与 RJP 相连接。客人可通过 RJP 将音频和视频源连接到电视。 USB HDMI S-VIDEO RCA AUDIO/PC RS/232 电视后面板 RJP 背面 3 RS-232 数据线 1 视频/音频线 2 HDMI 缆线 • 后面板可能会因型号而异。 1 将电视的AV输入[视频]端口与 RJP 的 RCA 端口相连（使用AV输入适配器）。 2 将电视的 HDMI 端口与 RJP 的 HDMI 端口相连。 3 将电视的 RJP 端口与 RJP 的 RS/232 端口相连。 – 此 Samsung 电视仅兼容 TeleAdapt TA-7610 RJP。 简体中文 - 23 • RJP（远程插孔组）：RJP 是一种硬件模块，具有各种音频和视频输入（A/V Video、A/V Audio、PC 和 HDMI）以及相应的输出。相应的输出从 RJP 连接至电视。RJP 通过 RS232 接口与电视进行通信。RJP 通过 发送有关活动/非活动信号源的消息与电视进行通信。 – 您可通过一组 Hotel Option 菜单项将带有编号的优先级指定给各 RJP 插孔。1 为最高优先级，2 为最低 优先级。客人将外部信号源连接至 RJP 插孔时，电视将根据您在 Hotel Option 菜单中为它们指定的优 先级自动在各个信号源之间进行切换。例如，假设将 AV 设置为 1 而将 HDMI 设置为 2。如果客人已将 设备附接至 HDMI 插孔，然后将设备插入 AV 插孔，电视将自动切换为插入 AV 插孔的设备（具有更高 优先级的插孔）。请注意，客人也可通过按下 RJP 上的按钮在各设备之间手动切换。 • 同时按住 AV 和 HDMI 按钮 10 秒钟，可将 RJP 重置为出厂默认状态。所有按钮 LED 闪烁 5 次表示 RJP 重置 已完成。 • 5 分钟后，RJP 将自动关闭所有 LED，以避免酒店房间内存在不必要的光污染。一旦酒店客人触摸按钮，熄 灭的 LED 将再次亮起，5 分钟计时器也将重新启动。如果客人触摸其他信号源按钮，则电视将切换到选定的 信号源，相应的 LED 将亮起。 • 重置 RJP 或关闭再打开电视电源后，系统将需要 10 秒钟时间在电视和 RJP 之间建立通信。 • 下表显示了根据指定或默认优先级别，系统大约需要多少秒才能从电视切换到输入信号源。 – 未连接任何输入信号源。 源 连接时间 AV 2 秒 HDMI 3.9 秒 – RJP 连接多个输入信号源，断开其中一个输入信号源然后又重新连接。 源 断开连接时间 连接时间 总时间 AV 4.5 秒 2 秒 6.5 秒 HDMI 3.9 秒 3.9 秒 7.8 秒 – 如果连接了 RJP 的全部可用信号源（AV、PC 和 HDMI），为 AV 指定了最高优先级，RJP 处于 HDMI 模 式，客人断开并重新连接了 AV 信号源，则系统至少需要 6.5 秒的时间才能切换到 AV 信号源。 – 如果要通过 RJP 播放音频设备（Ipod、MP3 设备等），则必须在菜单中打开Music Mode AV。 – TA-7610 RJP 中的音乐模式仅受 AV 插孔支持。HDMI Music Mode只能用于 Guestlink RJP。 简体中文 - 24 07 设置酒店选项菜单 要访问 Hotel Option 菜单，按下遥控器上的静音 > 1 > 1 > 9 > 选择E 按钮。 为了控制 Hotel Option 菜单中的电视功能，电视具有两个模式 - Standalone 模式和 Interactive 模式。菜单项因 型号而异，如下所列。所有其他项目在两种模式下均出现。 仅用于 Standalone 模式的菜单项： • SI Vendor：Movielink / Swisscom / Smoovie / SSCP • Network / DRM / Home Menu / REACH Solution / H.Browser Solution / HMS / Virtual Standby / Room Number 及其子菜单。 仅用于 Interactive 模式的菜单项： • SI Vendor：Samsung 和其他厂商。 显示菜单之后，按照下列基本说明导航和改变各值： • 使用遥控器上的方向按钮可在菜单项之间移动。 • 按遥控器上的选择E 按钮选择菜单项。屏幕上仅显示该菜单项。 • 按下左或右方向按钮改变数值。右方向按钮可增加数值。左箭头按钮可减少数值。 • 屏幕显示一个菜单项时，您可以按上或下方向按钮以显示下一个或上一个菜单项。 • 按下返回或项目按钮可退出当前菜单项并进入高一层菜单或主菜单。 • 如果要退出 Hotel Option 菜单，可关闭电视，然后再次打开。将保存您所做的全部更改，SI（系统集成） 厂商更改例外。对于 SI 厂商更改，您必须关闭电视，等到电视底部的电源指示灯稳定亮起。然后拔下电视 插头，等待电源指示灯熄灭，然后再次插入电视插头。 如果要在 Interactive 模式和 Standalone 模式之间切换菜单，请执行下列步骤： 1. 突出显示菜单左上角的 Hospitality Mode 菜单项。 2. 按遥控器上的选择E 按钮。将只显示 Hospitality Mode 菜单项。 3. 按左或右方向按钮可将 Hospitality Mode 项从 Standalone 改变为 Interactive，或从 Interactive 改变为 Standalone。 4. 按遥控器上的返回或项目按钮。将重新显示整个菜单，并且您的选择在 Hospitality Mode 字段中显示。 – 您在一台电视中设置这些值之后，即可将这些值克隆到多台电视。 – 有关 USB 克隆的更多信息，请参阅第 36 页。 简体中文 - 25 酒店选项菜单项 要进入该菜单，依序按下遥控器上的 静音 > 1 > 1 > 9 > 选择E 按钮。 要从该菜单退出，关闭电视（或如果您更改了 SI 集成商，关机并拔下电源线插头），然后再次打开电视。将保 存您所做的全部更改。 • 菜单项可能不受支持，具体视型号而定。 酒店选项菜单项 说明 Hospitality Mode 选择 Hospitality Mode。 • Interactive：电视配合 SI STB 或 SBB 工作。 • Standalone：电视独立工作，没有 SI STB 或 SBB。 SI Vendor • Interactive：Samsung / 2M / Locatel / VDA / VDA-S / Acentic / Sustinere / Quadriga / ETV / IBahn / Magilink / Otrum / Siemens / Amino / MDC / Enseo • Standalone：OFF / Movielink / Swisscom / Smoovie / SSCP Power On Power On Channel 设置打开电视时要显示的频道。 • User Defined：让您在 Power On Channel Num 上手动设置频道编号。参见 下面的 Power On Channel Num 或 Power On Channel Type。 • Last Saved：如果您选择此项，打开电视时将显示上次关闭时正在播放的频 道。 Power On Channel Num 打开电视时将自动切换到该频道。 Power On Channel Type 选择当打开电视时，将会显示的频道类型。 ATV（模拟无线频带）、DTV（数字无线频带）、CATV（模拟缆线频带） CDTV（数字缆线频带）、SDTV（数字卫星频带）。 Power On Volume • User Defined：可让您手动设置音量。 • Last Saved：电视打开时，恢复上次关闭电源时设置的音量。 Power On Volume Num 电视以设定的音量水平在 Standalone 模式下打开。 Min Volume 在 Standalone 模式下，用户可以设置的最小音量级别。 Max Voume 在 Standalone 模式下，用户可以设置的最大音量级别。 Power On Source 设置打开电视时要显示的输入来源。 Power On Option 确定电源故障恢复或拔下电源插头再重新插上后的电视状态。 • Last Option：返回上次电源状态。如果上次处于待机模式，则返回待机状 态。如果处于开启状态，则开启。 • Power ON：电力恢复时，电视打开。 • Standby：电力恢复时，电视进入待机模式。 简体中文 - 26 酒店选项菜单项 说明 Channel Channel Setup 立即直接访问广播菜单上的某些频道菜单功能，例如自动选台、音频选项等。 Channel Editor 您可以编辑存储在电视内存中的频道。 • 更改频道编号和名称，管理类型和语言组以及删除频道。 • 对所选频道应用屏幕关闭。屏幕关闭将不显示频道的视频图像，并且仅输出 声音。 • 您可以轻松查看每个频道的信息，而不需要直接显示每个频道。 Channel Bank Editor 可使用 3 种不同银行选项编辑频道。客户可欣赏特定频道，具体取决于银行 卡。 • 仅当设置为 Hospitality Mode 时，此功能才可用。Standalone、SI Vendor：Smoovie。 Mixed Channel Map 此功能可用于同时显示/浏览所有天线类型（无线/有线）频道。 • ON：混合频道映射设置为“开”时，无论选择的是哪种天线类型，客户都可 以访问完整的频道映射。频道列表/Channel Editor 也会显示所有无线和有线 类型的频道。 • OFF：当设置为“关”时，客户仅可访问与所选天线类型（无线/有线）对应的 频道映射。频道列表/Channel Editor 将仅显示所选天线类型的频道。 Dynamic SI • ON：不检查 DTV 节目频道编号。 • OFF：将检查 DTV 节目频道编号。 Channel Rescan Message 当频道映射中的数据与所传送的数据不匹配时，电视将自动对频道进行调整， 以恢复频道映射中的数据/参数。 • ON：当 Channel Rescan Message 设置为“开”时，客人将看到显示有“正在重 新扫描频道”消息的屏幕菜单。 • OFF：如果重新扫描消息屏幕菜单不应当对客人显示，则将 Channel Rescan Message 设置为“关”。 Mychannel 启用或禁用 My Channel 功能。 • 设置为 Hospitality Mode 时，此功能不可用。Standalone、SI Vendor：Smoovie。 简体中文 - 27 酒店选项菜单项 说明 Channel TTX Widescreen Mode ON：TTX 应当以 16:9 画面尺寸显示。 OFF：TTX 应当以 4:3 画面尺寸显示。 Broadcasting Sel 该功能仅对 Philippines Local Set (ED_PHI) 启用，以设置菲律宾境内有线 DTV 接收方式。 • DVB-C 6MHz：接收有线 DTV (DVB-C) 的 6 MHz 带宽广播信号。 • DVB-C 8MHz：接收有线 DTV (DVB-C) 的 8 MHz 带宽广播信号。 如果您更改功能值，在频道列表和频道映射等中的数据可能会重置。在该情况 下，您必须再次运行自动选台。 Menu OSD Picture Menu Lock 启用或禁用图像菜单。 Menu Display • ON：显示主菜单。 • OFF：不显示主菜单。 Channel Menu Display • OFF：对客人禁用广播菜单。 • ON：对客人启用广播菜单。 Panel Button Lock 将电视控制器按钮操作打开或关闭。 • Unlock：将电视控制器按钮解锁。 • Lock：将电视控制器按钮锁定。 • OnlyPower：锁定除电源关闭按钮之外的电视控制器按钮。 Clock Local Time 选择更新时钟数据的方式 • Standalone：Manual / TTX / Time Channel • Interactive：Manual / Auto / TTX / Time Channel – Manual：当电视处于 Standalone 模式时，通过 DTV 频道自动设置时钟或由 用户手动设置时钟。 – TTX：调出来自 TTX 流的时间信息。 – Time Channel：通过所选的频道设置时钟。 Timer Type 启用或禁用警报功能。 • WakeUp：启用警报功能以在指定时间开启设备。 • OnOff：禁用警报功能并打开或关闭定时器。 Time Channel Type 选择要更新时钟数据的频道类型。 • 仅当 Local Time 设置为 Time Channel 时，此功能才可用。 Time Channel Num 选择要更新时钟数据的频道编号。 • 仅当 Local Time 设置为 Time Channel 时，此功能才可用。 简体中文 - 28 酒店选项菜单项 说明 Music Mode Music Mode AV 允许连接到电视上 AV 输入源的 mp3/音频播放器输出音乐。如果设置为开启， 无论是否有视频信号，您都可以通过电视听到播放器的声音。另外将视频静 音，从而电视不会在客人播放音乐时显示画面。但是，电视的背光将保持开 启。 Music Mode Comp 允许通过连接到电视上分量输入源的 mp3/音频播放器输出音乐。打开时，无论 是否有视频信号，您都可以通过电视听到播放器的声音。另外将视频静音，从 而电视不会在客人播放音乐时显示画面。但是，电视的背光将保持开启。 Music Mode Backlight 当设置为“关”时，如果客人通过外部设备（例如 DVD 播放器、U 盘）播放音 乐，电视背光完全关闭。（示例：要节省能源，请设置为关闭。要通过外部设 备播放音乐，按下遥控器上的节目源按钮，然后选择外部设备图标。 Remote Jack Pack Priority AV 可让您设置 7610 RJP AV 插孔的优先级。您可选择 1、2，其中 1 为最高，2 为 最低。电视自动显示具有更高优先级的信号源。例如，假设将 AV 设置为 1 而将 HDMI 设置为 2。如果客人将外部设备连接至 HDMI 插孔和 AV 插孔，电视将自 动切换为插入 AV 插孔（具有更高优先级的插孔）的设备。请注意客人也可通过 按下 7610 RJP 上的按钮手动切换设备。 Priority HDMI 可让您设置 7610 RJP HDMI 插孔的优先级。您可选择 1、2，其中 1 为最高，2 为最低。电视自动显示具有更高优先级的信号源。 HDMI Option 选择电视的哪个 HDMI 源将连接到 RJP 插孔。(HDMI1/HDMI2/HDMI3) HDMI Music Mode 允许连接到 HDMI 输入源的 mp3/音频播放器输出音乐。设置为开时，无论是否 有视频信号，您都可以通过 RJP 的 HDMI 输入听到播放器的声音。 • 此选项仅与 Guest link RJP 兼容。 External Source USB Pop-up Screen USB 连接到电视时： • Default：将显示一个弹出窗口。 • Automatic：自动进入 USB 内容菜单。 • Disable：既不显示弹出窗口也不显示内容菜单。 External Source Banner 如果设置为“开”，当您将电视信号源更换为另一外部输入、按下遥控器上的节目 源按钮时，电视将显示 External Source Banner（信息）。 • ON：电视屏幕上将显示 External Source Banner（信息）。 • OFF：电视屏幕上将不显示 External Source Banner（信息）。 Auto Source • ON：在将外部信号来源连接到电视时，电视会识别信号来源，然后自动切 换至该信号来源。 • OFF：Auto Source 功能已禁用。 Anynet+ Return Source 选择在停止 Anynet+ (HDMI-CEC) 连接之后返回到哪个信号源。 • 此功能对于 Guestlink RJP 特别有用。 简体中文 - 29 酒店选项菜单项 说明 Bathroom Speaker Sub Amp Mode 确定浴室扬声器声音放大器的工作模式。 • 0：关闭浴室扬声器声音放大器功能（关闭 PWM）。 • 1：浴室扬声器音量同步跟随电视扬声器音量。浴室扬声器音量通过电视遥 控器或电视面板按键控制。 • 2：浴室扬声器音量通过浴室扬声器音量控制器控制。 Sub Amp Volume 打开电视时浴室扬声器的初始音量。 Eco Solution Power Saving Mode 调整电视亮度以降低能耗。 • OFF：关闭省电功能。 • Low：将电视设置为低省电模式。 • Medium：将电视设置为中等省电模式。 • High：将电视设置为高等省电模式。 Logo/ Message Welcome Message 当电视开启时显示欢迎消息 60 秒。 Edit Welcome Message 编辑欢迎消息。 Hospitality Logo 将 Hospitality Logo 功能设置为 OFF、BMP、AVI、BOTH。如果该功能没有 设置为 OFF，打开电视时将在获取初始源信号前显示徽标，持续时间为 Logo Display Time 中设置的时长。 • 不支持 DivX 编码解码器。 Hospitality Logo DL 您可通过连接的 U 盘下载启动徽标。 酒店徽标文件要求： • 仅限图像或视频文件。 • 最大支持 2 MB 的图像文件。 • 最大支持 50 MB 的视频文件。 • 文件只能命名为“samsung_image.*”、“samsung_video.*” Logo Display Time 设置显示Hospitality Logo的时间。（3/5/7 秒）。 Cloning Clone TV to USB 将当前电视选项克隆到 USB 存储设备。 Clone USB to TV 将 USB 存储设备上保存的电视选项克隆到电视。 Setting Auto Initialize 如果您将 Setting Auto Initialize 设置为 On，当关闭电视再打开时，电视菜单项 目将再次恢复至最初复制的值。 简体中文 - 30 酒店选项菜单项 说明 Network Network Setup 如果进入了该项目，会显示网络菜单。网络菜单用于互联网接入等网络设置。 • 网络状态：查看当前的网络和互联网状态。 • Soft AP：打开或关闭 Soft AP。如果将 Soft AP 设置为“开”，您的移动设备 可在 Wi-Fi 连接列表中找到电视名称。 – 如果通过无线网络连接电视，则会启用 Soft AP。 • Security key：设置您需要在其他设备输入的安全密钥，从而让这些设备可 连接至电视。 • 打开网络设置：连接到可用网络。 – 将生成的安全密钥输入到您要连接的设备中。 – 如果网络没有正常工作，则再次检查安全密钥。不正确的安全密钥可导致故 障。 – 如果型号不支持，Soft AP 可能不可用。 – 可以连接的最大设备数目：4 个设备。 – 比特率：10 Mbps/设备。 – 以上规格基于我们的内部测试。实际的性能可能根据有线/无线网络环境变 化。 Apps ID Setting 该功能用于设置特定酒店 ID 以在酒店电视中安装相应酒店的应用程序。 Apps Setting 进入 Samsung App Store 以在酒店电视中管理当前应用程序以及安装新应用程 序。 Service Discovery 可使用该功能来启用类似 DLNA 的功能。 ARP Interval 调节 ARP（地址解析协议）间隔值。 • 设置值：2 / 5 / 10 / 30 / 60 / 120 / 180 秒（默认：60 sec） System Manager 立即直接访问 System Manager 菜单，诸如时间、语言、更改PIN码等。 System Manager 可让您调节电视系统并自定义观看环境的设置。 简体中文 - 31 酒店选项菜单项 说明 Security Factory Lock 禁止进入 Hotel Option 菜单。 • ON：进入 Hotel Option 菜单前，需要密码。 • OFF：禁用该功能。 Password Popup 启用或禁用密码输入弹出窗口。如果此选项设置为“关”，则在进入 Hotel Option 菜单时，电视将不会显示密码输入弹出窗口。如果设置为“开”，则会显示密码输 入弹出窗口。 Password Input 如果启用了该功能，将会出现密码输入弹出窗口，要求输入 8 位安全密码。管 理员必须输入密码才能应用或更新安全首选项。在输入正确的密码之后，有诸 如 Password Setting、Password Reset 和 Security Mode 的选项可用。 Password Setting 用户可更改密码。 Password Reset 密码重置为“00000000”。 Security Mode 提供密码保护的管理功能以启用或禁用酒店电视的功能，例如 USB、HDMI。要 使用此选项，则需将 Security Mode 设置为“开”。在 Security Mode 设置为“开” 之后，会自动启用诸如 USB、HDMI 的选项。Clone USB to TV和TV Reset 将在 Hotel Option 菜单中禁用。 USB 启用或禁用 USB 访问。如果将该功能设置为禁用，则会阻止访问 USB 媒体。 HDMI 启用或禁用 HDMI 访问。如果将该功能设置为禁用，用户将无法访问 Anynet、HDMI 信号源、HDMI 型外部通道。 TTX Security 如果禁用了该选项，当在遥控器上按下 TTX 按钮时，TTX 功能将不起作用。 DRM DRM Mode 配置 DRM 支持。 • OFF：关闭 DRM 支持。 • LYNK DRM：进行选择以仅打开 S-LYNK DRM CAS 支持。 简体中文 - 32 酒店选项菜单项 说明 System Self Diagnosis for TV 进入自诊断菜单。 • 开始图像测试：在您的电视画面遇到问题时，可使用该测试。 • 开始声音测试：在您的电视声音遇到问题时，可使用该测试。 • 信号信息：显示数字广播信号信息。 • 重设 Smart Hub：重置 Smart Hub 以及您电视上存储的三星帐户设置。 • 复位：将除了网络设置以外的所有电视设置恢复为出厂默认设置。 Self Diagnosis for HTV 让您可以检查与 SI STB 或 SBB 的通信。如果您在同 SI STB 或 SBB 之间的通信上 有任何问题，请使用该诊断功能。如果您的广播系统不存在问题，请联系三星 服务部门。如果 STB SI Vendor Setting 发生问题，并且与 SI STB 或 SBB 之间的 通信失败，请先检查您的 SI STB 或 SBB。如果您的 SI STB 或 SBB 不存在问题， 请联系三星服务部门。 Software Update 可让您使用 U 盘升级电视软件。 Sound Bar Out 如果三星条形音箱已连接至该电视，该项目可让您选择在打开电视时在何处输 出电视声音。 • ON：当打开电视时，将仅自动在条形音箱中输出电视声音。 • OFF：当打开电视时，将仅自动在电视扬声器设备中输出电视声音。 Contact Samsung 显示相关 Samsung 服务中心的网站、软件版本和 Mac 地址信息。 Standby LED 当电视处于待机模式时，您可配置电源指示灯的设置。 • ON：LED 亮起。 • OFF：LED 熄灭。 Boot Logo 启用或禁用电视打开时三星徽标的显示。 TV Reset 将电视上的所有设置恢复为其出厂默认设置。 简体中文 - 33 酒店选项菜单项 说明 Home Menu Home Menu Display 为用户在 Standalone 模式下激活 Home Menu。 • ON：Home Menu已启用。 • OFF：Home Menu已禁用。 在 Standalone 模式下，您可快速访问各种功能，诸如节目源、Media Play 等， 以及各种设置，诸如图像尺寸、语言等。 Home Menu Editor 通过 Home Menu 编辑和管理要使用的电视功能。 Home Menu Auto Start 该选项可让您将 Home Menu 设置为用户的第一屏幕。 • ON：Home Menu 显示为第一屏幕。 • OFF：不将 Home Menu 显示为第一屏幕。 REACH Solution REACH RF Mode 打开或关闭 REACH RF Mode。如果设置为“开”，电视可通过 RF 缆线使用 REACH Server (Modulator) 工作。 REACH IP Mode 您可以打开或关闭 REACH IP Mode。如果设置为“开”，电视可通过 IP 网络使用 REACH IP Server 工作。 Server URL Setting 您可输入 REACH IP Server 的地址。（示例：http://192.168.1.2:443） REACH Channel 这是一个 DTV 有线频道 PTC 编号，用于在 REACH RF Mode 设置为“开”时接收 REACH 数据。值必须和 REACH Server (Modulator) 上设置的值相同。 Group ID 您可设置电视的组 ID 来按组在 REACH Server (Modulator) 上管理电视。 REACH Update Time 您可设置从 REACH Server (Modulator) 接收和更新 REACH 数据的具体时间。（ 在交流电源线插入并且电源关闭时操作。） • OFF：您可关闭 REACH Update Time 功能。 • 12:00 am：每天凌晨 0:00 • 2:00 am：每天凌晨 2:00 • 12:00 pm：每天凌晨 12:00 • 2:00 pm：每天凌晨 14:00 REACH Update Immediate 如果设置为“开”，在电源关闭之后，电视将通过 REACH Server (Modulator) 接 收并更新 REACH 数据。（在交流电源线插入并且电源关闭时操作。） REACH Config Version 显示从 REACH Server 接收的电视配置数据版本。 简体中文 - 34 酒店选项菜单项 说明 H.Browser Solution H.Browser Mode 您可关闭 H.Browser Mode并运行 H.Browser Web App。 URL Launcher Setting H.Browser Solution设置菜单。 • Install Web App：输入 Web 应用程序和 sssp_config.xml 文件所在的 H.Browser 服务器 URL。 • Uninstall：您可删除安装的 Web 应用程序。 • Timeout setting：设置用于连接 URL 的超时时间。 • Developer Mode：如果您将 Tizen Studio (SDK) 用于部署，您可连接至主机 PC（其中安装了 SDK）以使用部署工具。 HMS HMS Mode 您可以打开或关闭 HMS Mode。如果设置为“开”，电视可通过 IP 网络使用 HMS 服务器工作。 HMS Server URL Setting 您可输入 HMS 服务器的地址。（示例：http://192.168.1.2:8080） HMS Gateway Role 如果每个房间有一台电视，则设置为Master。 如果每个房间有一台以上的电视，则将主电视设置为“Master”并将其他电视设 置为“Slave”。 HMS HalfTicker Display 如果您希望使用 HalfTicker UI，则设置为“开”。 如果设置为“关”，则不会显示 HalfTicker UI。但是 HMS 遥控器上的所有热键（ 客房控制键除外）将在没有 HalfTicker UI Display 的情况下正常工作。 Virtual Standby Virtual Standby Mode 如果插入了交流电源线并且电源关闭，该选项将保留电视的重要功能，即使屏 幕已关闭也一样。 • 耗电量可能因环境而异。 Reboot Time 在电视电源关闭之后（Virtual Standby Mode下），如果在设定的 Reboot Time 内没有来自用户的输入，电视将重启，并再次进入 Virtual Standby Mode。 Room Number 您可设置电视所在位置的房号。 • 有关诸如 REACH、HMS 和 H.Browser 的解决方案的功能和设置的详细信息，请参阅每个解决方案的手册。 • REACH（酒店用远程增强主动控制）是一种专业的交互式遥控器，它允许用户通过 RF 缆线将电视固件更 新、克隆数据、频道映射更改、REACH 内容和 TICKER 内容同时传输到数百台酒店电视中。REACH 功能仅 在 Standalone 模式下可用。REACH Server 为单独另售。更多有关如何操作的信息，请参阅随附在 REACH Server 产品中的 REACH Server 服务器手册。 简体中文 - 35 欢迎消息 Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Logo/Message > Welcome Message Welcome Message 功能可在每次打开电视时在电视上显示自定义消息。 • 将 Welcome Message 设置为“开”可在打开电视时显示消息。 • 您可创建欢迎消息并编辑该消息。 • 您可通过在 Edit Welcome Message（Hotel Option > Logo/Message > Edit Welcome Message）中使用屏幕 键盘来编辑欢迎消息。 • 使用遥控器上的方向按钮输入标题和消息，并选择保存。 酒店徽标 Hospitality Logo Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Logo/Message > Hospitality Logo Hospitality Logo 功能可在电视开机时显示酒店的风貌图像。 • 如果将 Hospitality Logo 设置为 AVI / BMP / BOTH，则会启用 Hospitality Logo DL 和 Logo Display Time。 • 如果内存中已存储徽标图像并且 Hospitality Logo 为 AVI / BMP / BOTH，则徽标图像会在电视打开时显示。 • 如果将 Hospitality Logo 设置为“关”，则不会显示徽标图像，即使徽标图像已经载入电视。 简体中文 - 36 徽标下载 Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Logo/Message > Hospitality Logo DL 您可以通过此选项将徽标图像从 USB 设备下载到电视的内存中。 • 将图像复制到电视时，屏幕会显示“等待”消息。 • 成功完成复制操作后，屏幕上会显示“已完成”消息。 • 复制操作失败时，屏幕会显示“失败”消息。 • 如果未连接 USB 设备，屏幕上会显示“无 USB”。 • 如果 USB 设备中没有可供复制的文件或文件格式错误，屏幕上会显示无文件的消息。 • 如果显示没有文件的消息，但 USB 设备上有徽标文件，请检查文件格式。 • 徽标文件格式 – 电视支持所有文件格式。 – 文件名必须为“samsung_image.*”和“samsung_video.*” – 对于智能型号，最大文件可达 50MB。 – 电视不会更改图像的尺寸或显示比例。 USB 克隆 Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Cloning 可通过 USB 克隆功能从一台电视中将用户配置好的设置（图像、伴音、频道和 Hotel Option）下载到一个 USB 设备，然后再将这些设置从 USB 设备上传到其他电视中。这可让您创建标准设置文件，然后将该标准文件分配 给设施中的所有电视。 • 在克隆之后，再次打开电视时会应用特定功能。 Cloning TV to USB：可将电视中存储的菜单设置复制到 USB 设备 Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Cloning > Clone TV to USB 1. 将 USB 驱动器插入到电视后面的 USB 端口中。 2. 依次按以下按钮进入 Hotel Option 菜单。(静音 > 1 > 1 > 9 > 选择E） 3. 按下上或下方向按钮来选择 Clone TV to USB，并按下遥控器上的选择E按钮。 4. 当显示消息 Clone TV to USB 时。按遥控器上的选择E 按钮。 – 克隆文件夹将标示为 T-KTM2UABCB。 – 克隆的值包括客人菜单（亮度、图像尺寸、对比度等）和 Hotel Option 菜单上的值。 简体中文 - 37 Cloning USB to TV：可将 USB 设备上菜单设置和频道数据复制到电视 快捷操作：关闭电视，插入 USB 设备，打开电视，然后将遥控器上的选择E 按钮按下 5 秒。 如果要通过酒店菜单将数据克隆到电视，请执行以下步骤： 1. 关闭电视。 2. 将 USB 驱动器插入到电视后面的 USB 端口中。 3. 打开电视。 4. 依次按以下按钮进入 Hotel Option 菜单。(静音 > 1 > 1 > 9 > 选择E） 5. 按下上或下方向按钮来选择 Clone USB to TV，并按下遥控器上的选择E按钮。 6. 显示消息 Clone USB to TV。按遥控器上的选择E 按钮。 – 如果 USB 设备上没有要复制的文件，或者出现没有文件的消息，请检查您 USB 设备上的文件夹。 – 文件夹名应为 T-KTM2UABCB。 – 下一页开始显示的表格列出了 Hotel Option 菜单中克隆的设置。 克隆前提条件（检查点） • 克隆应该在同一型号（相同版本）之间完成。 • 在克隆之前，所有显示器应该更新至最新版本（相同版本）。 简体中文 - 38 克隆的设置位于“酒店菜单”中 • 菜单项可能不受支持，具体视型号而定。 菜单项 子菜单项 是否克隆 Hospitality Mode Standalone / Interactive 是 SI Vendor Interactive mode : Samsung / 2M / Locatel / VDA / VDA-S / Acentic / Sustinere / Quadriga / ETV / IBahn / Magilink / Otrum / Siemens / Amino / MDC / Enseo Standalone mode : OFF / Movielink / Swisscom / Smoovie / SSCP 是 Power On Power On Channel User Defined / Last Saved 是 Power On Channel Num *** 是 Power On Channel Type ATV / DTV / CATV / CDTV / SDTV 是 Power On Volume User Defined / Last Saved 是 Power On Volume Num 0~100 是 Min Volume 0~100 是 Max Volume 0~100 是 Power On Source TV / HDMI1 / HDMI2 / HDMI3 / AV / COMP / Last Saved 是 Power On Option Power On / Standby / Last Option 是 Channel Channel Setup ― 编号 Channel Editor ― 编号 Channel Bank Editor ― 编号 Mixed Channel Map ON / OFF 是 Dynamic SI ON / OFF 是 Channel Rescan Message ON / OFF 是 MyChannel ON / OFF 是 TTX Widescreen Mode ON / OFF 是 Broadcasting Sel DVB-C 6MHz / DVB-C 8MHz 编号 Menu OSD Picture Menu Lock ON / OFF 是 Menu Display ON / OFF 是 Channel Menu Display ON / OFF 是 Panel Button Lock Unlock / Lock / OnlyPower 是 Clock Local Time Standalone: Manual / TTX / Time Channel Interactive: Manual / Auto / TTX / Time Channel 是 Timer Type WakeUp / OnOff 是 Time Channel Type DTV / CDTV 是 Time Channel Num *** Music Mode Music Mode AV ON / OFF 是 Music Mode Comp. ON / OFF 是 Music Mode Backlight ON / OFF 是 简体中文 - 39 菜单项 子菜单项 是否克隆 Remote Jack Pack Priority AV 1~2 是 Priority HDMI 1~2 是 HDMI Option HDMI1 / HDMI2 / HDMI3 是 HDMI Music Mode ON / OFF 是 External Source USB Pop-up Screen Default / Automatic / Disable 是 External Source Banner ON / OFF 是 Auto Source ON / OFF 是 Anynet+Return Source Power On Src / Last Source / 各型号信号源列 表 (TV, HDMI1, HDMI2, etc.) 是 Bathroom Speaker SubAmp Mode 0~2 是 SubAmp Volume 0~32 是 Eco Solution Power Saving Mode OFF / Low / Medium / High 是 Logo / Message Welcome Message ON / OFF 是 Edit Welcome Message ― 是 Hospitality Logo OFF / BMP / AVI / BOTH 是 Hospitality Logo DL ― 是 Logo Display Time 3 second / 5 second / 7 second 是 Cloning Clone TV to USB ― 编号 Clone USB to TV ― 编号 Setting Auto Intialize ON / OFF 是 Network Network Setup ― 编号 Apps ID Setting ― 是 Apps Setting ― 编号 Service Discovery ON / OFF 是 ARP Interval 2s / 5s / 10s / 30s / 60s / 120s / 180s 是 System Manager ― 编号 Security FactoryLock ON / OFF 是 Password Popup ON / OFF 是 Password Input ― 编号 Password Setting ― 是 Password Reset ― 编号 Security Mode ON / OFF 是 USB Enable / Disable 是 HDMI Enable / Disable 是 TTX Security Enable / Disable 是 DRM DRM Mode OFF / LYNK DRM 是 简体中文 - 40 菜单项 子菜单项 是否克隆 System Self Diagnosis for TV ― 编号 Self Diagnosis for HTV STB SI Vendor Setting Si Name Sucess / Failure 编号 Bathroom AMP Sucess / Failure RTC Sucess / Failure Software Update ― 编号 Sound Bar Out ON / OFF 是 Contact Samsung ― 编号 Standby LED ON / OFF 是 Boot Logo ON / OFF 是 TV Reset ― 编号 Home Menu Home Menu Display ON / OFF 是 Home Menu Editor ― 是 Home Menu Auto Start ON / OFF 是 REACH Solution REACH RF Mode ON / OFF 是 REACH IP Mode ON / OFF 是 Server URL Setting ― 是 REACH Channel *** 是 Group ID ALL, 1 - 511 编号 REACH Update Time OFF / 12:00 am / 2:00 am / 12:00 pm / 2:00 pm 是 REACH Update Immediate ON / OFF 是 REACH Config Version ― 编号 H.Browser Solution H.Browser Mode ON / OFF 是 URL Launcher Setting ― 是 HMS HMS Mode ON / OFF 是 HMS Server URL Setting ― 是 HMS Gateway Role Master / Slave 是 HMS HalfTicker Display ON / OFF 是 Virtual Standby Virtual Standby Mode ON / OFF 是 Reboot Time OFF / 5 / 15 / 30 / 60 Room Number ― 编号 简体中文 - 41 设置自动初始化 Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Cloning > Setting Auto Initialize 将一台电视的设置克隆到另一台电视时，客人菜单和酒店菜单设置都会被克隆，包括：图像、伴音、频道和 Hotel Option 菜单。这样您可以将酒店电视菜单上几乎所有的值设置为相同的标准设置。如果允许客人访问 客人菜单（例如图像菜单），则客人将可以更改这些菜单中的设置，这样这些设置就不再是标准设置。如果 将 Setting Auto Initialize 功能设置为“开”，则电视在关闭后重新开启时会自动将所有客人菜单的值恢复（初始 化）为克隆的值。请注意，Setting Auto Initialize 仅对已有克隆值且客人可进行更改的菜单有效。未被克隆的 设置会被忽略。 下表列出了将 Setting Auto Initialize 功能设置为“开”时会恢复为克隆值的设置。 • 菜单项可能不受支持，具体视型号而定。 菜单项 图像 图像模式 图像尺寸设置 图像尺寸 适合屏幕大小 缩放和定位 专家设置 背光 亮度 对比度 清晰度 色度 色调(绿/红) 应用图像设置 数字清晰视图 Auto Motion Plus 设置 Auto Motion Plus 颤动减少 LED 清晰动态画面 对比度增强 HDR+ 模式 电影模式 色温 简体中文 - 42 菜单项 图像 专家设置 白平衡 2 点 红色增益 绿色增益 蓝色增益 红色补偿 绿色补偿 蓝色补偿 20 点设置 20 点 间隔 红色 绿色 蓝色 伽玛 HLG ST.2084 BT.1886 仅 RGB 模式 色彩空间设置 色彩空间 色度 红色 绿色 蓝色 伴音 音效输出 伴音模式 专家设置 平衡 均衡器 HDMI 输入音频格式 数字输出音频格式 音频延迟 自动音量 声音反馈 简体中文 - 43 菜单项 常规 系统管理器 时间 时钟 时钟模式 语言 自动保护时间 外部设备管理器 Anynet+ (HDMI-CEC) 游戏模式 HDMI UHD Color HDMI 黑色等级 输入设备管理器 键盘语言 键盘类型 Eco 解决方案 环境光线检测 最低背光亮度 节电模式 运动光照 自动关机 辅助功能 音频描述设置 音频描述 音频描述音量 高对比度 灰度 放大 简体中文 - 44 更新电视软件 在更新完成前请勿关闭电视的电源。软件更新完成后，电视将自动关闭并重新打开。软件更新后，视频和音频 设置将还原为默认值。建议您克隆电视设置以便升级后轻松重设。 • 有关 USB 克隆功能的更多信息，请参阅第 36 页。 通过 USB 设备更新 如果要更新电视的软件，请执行以下步骤： 1. 将包含软件更新文件的 U 盘插入电视的 USB 端口。 2. 运行立即更新。（项目m > 支持 > 软件更新 > 立即更新） 3. 电视显示弹出消息，检查更新的版本。 4. 将焦点移动至OK，然后按遥控器上的选择E 按钮。 – 请注意升级过程中不要断开电源或移除 U 盘。软件升级完成后，电视将自动关闭并重新打开。完成升级之 后，请检查软件版本。 简体中文 - 45 08 使用多代码遥控器 多代码遥控器是一种特殊的遥控器，能够控制多台电视。此功能在配有多台电视的场所非常有用。 每个遥控器可使用不同的 ID 代码，您最多可控制 10 台电视，并且电视之间互不冲突。ID 号码显示在每台电视 的屏幕菜单上。 每台电视机的初始 ID 代码均为 0。 • 在模拟 TV 模式或 PC 模式下，可以设置或重置 ID 代码。（在 DTV 模式下不可用。） • ID 代码可设置为 0 至 9 之间的任何数字。 • 如果要设置电视的 ID 代码，请执行以下步骤： 1. 将遥控器对准电视，然后同时按下静音按钮和返回按钮 7 秒以上。释放这些按钮后，电视在屏幕中间显示 当前 ID，并出现消息。 2. 在遥控器上按下要给电视指定的数字。电视显示一条消息。 3. 看到消息之后，如果按 1，电视和遥控器将设置为 ID 代码 1。 – 这样，电视便只能由具有相同 ID 代码 1 的遥控器控制。 – 要重置 ID 代码，同时按下静音按钮和退出按钮 7 秒以上。释放这些按钮后，电视和遥控器的 ID 代码都会重 置为 0。 简体中文 - 46 09 设置条形音箱 2018 年推出的 Samsung 条形音箱 (AirTrack) 和酒店电视 • Samsung 条形音箱 (AirTrack) 和酒店电视支持 HDMI ARC 功能。如果您使用单根 HDMI 缆线将兼容的 Samsung 条形音箱 (AirTrack) 连接至兼容的 Samsung 酒店电视，客人就可通过条形音箱 (AirTrack) 收听电 视的声音。 • Hotel Option 菜单中的 Sound bar Out 输出项目可让您选择在打开电视时在何处输出电视声音。 – Hotel Option (静音 > 1 > 1 > 9 > 选择E） > System > Sound Bar Out • 如果打开 Sound bar Out，当打开电视时，将仅自动在条形音箱 (AirTrack) 设备中输出电视声音。 • 如果关闭 Sound bar Out，一旦打开电视，将自动仅在电视扬声器中输出声音。 • 下面列出了支持 ARC 功能的型号： – HW-M550/M500/M4500 – HW-N650/N550/N450 将条形音箱 (AirTrack) 设置为酒店模式 1. 在 Hotel Option 中设置以下选项（静音 > 1 > 1 > 9 > 选择E）： – System > Sound Bar Out > ON – Power On > Power On Volume > User Defined – Power On > Power On Volume Num > 设置为大于 0 – Power On > Max Volume > 设置为大于 0 2. 将 HDMI 缆线从条形音箱 (AirTrack) 背部的 HDMI 输出端口连接到电视的 HDMI 端口（支持 ARC）。 3. 在将条形音箱 (AirTrack) 连接至电视之后，如果打开电视，条形音箱 (AirTrack) 会自动检测电视，然后自 动切换至酒店模式。 酒店模式下的条形音箱 (AirTrack) 功能 • 与电视同步打开/关闭。 • HDMI-CEC 默认设置为“开” • 仅可通过 HDMI 输出端口使用。 • 禁用 VFD 上的“输入模式”键，防止意外的音频源更改。 • 从电视的 Hotel Option 菜单获取可调节的 Power On 和 Max Volume 设置。但条形音箱的 Power On Volume 和 Max Volume 值设置为电视的 Hotel Option 选项中 Power On Volume 和 Max Volume 设置的一半。 – 如果电视的Power On Volume = 20 并且Max Volume = 90，则条形音箱的Power On Volume = 10 并且 Max Volume = 45。 • 要在外部设备连接至数字音频输出(光纤)或 HDMI输入 (ARC) 端子时使用语音指南，则务必选择 PCM（位于 项目m > 伴音 > 专家设置 > 数字输出音频格式）。 简体中文 - 47 10 编辑频道 Channel Bank Editor（仅限 Smoovie 电视） 您可通过 Channel Bank Editor 与 SMOOVIE 遥控器控制客人有权访问的频道。Channel Bank Editor 提供三个 频道银行，您可以选择每个银行中的哪些频道可用。SMOOVIE 遥控器具有可安装频道银行卡片，分别对应于 Channel Bank Editor 中的频道银行。该遥控器只能访问对应于所安装卡片的频道银行中的频道。因此，客人可 以访问的频道取决于其 SMOOVIE 遥控器中安装的频道银行卡片。 设置 Standalone 模式下的 Channel Bank Editor。 1. 按下遥控器上的 静音 > 1 > 1 > 9 > 选择E 按钮以进入Hotel Option菜单。 2. 转到 SI vendor，然后选择 Smoovie。 3. 转到 Channel > Channel Bank Editor。按遥控器上的选择E 按钮。 4. 进入 Channel Bank Editor。编辑频道银行。 – Bank1（免费频道）：选择频道，它们可在遥控器中没有卡片时使用。 – Bank2（家庭卡 - 绿色）：选择频道，它们可在遥控器中有绿卡时使用。 – Bank3（成人卡 - 红色）：选择频道，它们可在遥控器中有红卡时使用。 关于 SMOOVIE 遥控器的信息 • 如果选择 SMOOVIE 作为 SI vendor，则在您的设施内也应该使用 SMOOVIE 遥控器。 • 客人使用没有卡片的遥控器只能观看 Bank 1 中的频道。 • 客人使用遥控器上的数字键更换频道时只能观看 Bank 1 中的频道。 • 客人使用具有绿卡或红卡的遥控器时必须使用频道上/下方向按钮更换频道。 • 客人只能查看指南或频道列表中 Bank 1 频道列表的频道。 简体中文 - 48 Smoovie 设置序列 1. 完成初始设置。 2. 电视显示 Hotel Option 菜单。 – 如果初始设置已经完成，则进入 Hotel Option 菜单。(静音 > 1 > 1 > 9 > 选择E） 3. 选择频道类型。（Power On > Power On Channel Type） – 针对无线的 ATV 或 ADTV – 针对有线的 CATV 或 CDTV 4. 在 SI Vendor 菜单中选择 Smoovie。 5. 选择 Channel Setup（Channel > Channel Setup）。 6. 选择无线或有线来自动搜索。 7. 在 Channel Bank Editor（Channel > Channel Bank Editor）中设置频道。 8. 关闭电视，然后再次打开。然后客人可使用电视。 使用 Channel Editor Hotel Option (静音 > 1 > 1 > 9 > 选择E） > Channel > Channel Editor 借助 Channel Editor，您可以编辑存储在电视内存中的频道。 • 更改频道编号和名称，编辑频道语言和频道类型以及删除频道。 – 该功能在 Hotel Option 中的 My Channel 设置为 On 时启用。（Hotel Option（静音 > 1 > 1 > 9 > 选择 E）> Channel > My Channel） • 对所选频道应用屏幕关闭。屏幕关闭将不显示频道的视频图像，仅输出声音，同时在屏幕上显示屏幕关闭图 标。 • Channel Editor 还可让您轻松查看每个频道的信息，而不需要直接显示每个频道。 在 Standalone 模式下使用 Channel Editor 的一般步骤 1. 在 Hotel Option 菜单中运行 Channel Setup (Channel > Channel Setup）。 2. 在 Hotel Option 菜单中进入 Channel Editor（Channel > Channel Editor）。 3. 在一张纸上编写您需要的频道列表，按照您希望的顺序排列。 4. 根据在步骤 3 中创建的列表，重新排列频道并编辑频道名称。 5. 按 退出 或 返回 按钮退出。 简体中文 - 49 编辑频道编号 更改您选择的频道的编号。如果要更改频道编号，请执行以下步骤： 1. 在Channel Edit屏幕上选择一个频道。 2. 使用遥控器上的方向按钮，将焦点移动至编辑频道编号和选择E按钮。 3. 使用遥控器上的上或下方向按钮改变频道编号。 4. 完成后选择 OK，然后按下遥控器上的选择E 按钮。 – 更改频道编号时，频道信息会自动更新。 重命名频道 更改您选择的频道的名称。如果要更改频道的名称，请执行以下步骤： 1. 在 Channel Edit 屏幕上选择一个频道。 2. 使用遥控器上的方向按钮，将焦点移动至重命名频道和选择E按钮。 3. 使用屏幕上显示的键盘输入该频道的新名称。使用遥控器上的方向按钮选择字母或数字，然后按下选择E 按钮。重复操作，选择您需要的每个字母或数字。 4. 完成后，在屏幕底部选择完成，然后按下遥控器上的选择E 按钮。 简体中文 - 50 将频道编号分配至外部设备 电视的外部信号源在 Channel Editor 菜单的最后一页显示，如下面所示。 > 1. 在 Channel Edit 屏幕上选择外部设备信号源。 2. 使用遥控器上的方向按钮，将焦点移动至编辑频道编号和选择E按钮。 3. 使用遥控器上的上或下方向按钮分配频道编号。 4. 完成后选择 OK，然后按下遥控器上的选择E 按钮。 – 一旦将频道编号分配给外部设备，您即可进入外部设备，无需打开电视的信号源菜单。 简体中文 - 51 11 Kensington 防盗锁 Kensington 防盗锁是一种用于防止电视在公共场所使用时被盗的实用装 置。由于制造商不同，其外观及锁定方法可能会与右侧图示有所不同。 请参阅 Kensington 防盗锁随附的手册了解更多信息，以便正确使用该产 品。 三星不提供 Kensington 防盗锁。 • 请在电视背面查找 K 图标。Kensington 锁孔位于 K 标记旁边。 1 要锁定本产品，请执行以下步骤： 1. 将 Kensington 防盗锁缆线绕在椅子或桌子等大件静止物体上。 2. 将装有防盗锁的缆线的一端穿过 Kensington 防盗锁缆线的环形末端。 3. 将防盗锁装置插入产品上的 Kensington 锁孔 1 中。 4. 锁定防盗锁。 – 这些为一般性说明。相关详细信息，请参考锁定装置随附的《用户手册》。 – 防盗锁装置需单独购买。 – 由于电视型号不同，Kensington 锁孔的位置可能会有所不同。 简体中文 - 52 12 技术规格和其他信息 规格 型号 HG75AJ690U 显示分辨率 3840 x 2160 可视图像对角线最小尺寸 (厘米)(需沿屏幕表面测量对角) 189 音频最大输出功率 20 W 尺寸（宽 x 高 x 深） 不带底座 带底座 约 1684.6 x 966.4 x 60.6 毫米 约 1684.6 x 1056.5 x 356.1 毫米 重量 不带底座 带底座 约 37.0 千克 约 37.5 千克 环境条件 工作温度 工作湿度 存放温度 存放湿度 10°C 至 40°C（50°F 至 104°F） 10% 至 80%，无凝结 -4°F 至 113°F（-20°C 至 45°C） 5% 至 95%，无凝结 注意 • 设计和规格如有变更，恕不提前通知。 • 有关电源和功耗的更多信息，请参阅贴在产品上的标签额定值。 • 该标签系在电视背面。（在某些型号上，该标签位于端子防尘盖内侧。） • 典型功耗系按照 IEC 62087 测量所得 减少功耗 电视关闭后即进入待机模式。处于待机模式时，电视还会继续消耗少量电源。为了减少功耗，请在长时间不打 算使用电视时拔掉电源线。 简体中文 - 53 受支持的 UHD 输入信号分辨率 • 分辨率：3840 x 2160p、4096 x 2160p – HDMI UHD Color 设置为 关 的 HDMI 连接最高支持 UHD 50P/60P 4:2:0 的输入信号，而 HDMI UHD Color 设置为 开 的 HDMI 连接最高支持 UHD 50P/60P 4:4:4 和 4:2:2 的输入信号。 – 项目 > 常规 > 外部设备管理器 > HDMI UHD Color 如果 HDMI UHD Color 设置为“关” 帧速率 (fps) RGB YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 24 / 25 / 30 O O O - 50 / 60 - - - O 如果 HDMI UHD Color 设置为“开” 帧速率 (fps) RGB YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 24 / 25 / 30 O O O - 50 / 60 O O O O 显示分辨率 将电视用作计算机显示器时，您还可以选择分辨率一栏中列出的任一标准分辨率。电视将自动调整为所选的分 辨率。 模式 分辨率 显示格式 行频 (KHz) 场频 (Hz) 时钟频率 (MHz) 极性 （水平/垂直） IBM 720 x 400 70 Hz 31.469 70.087 28.322 -/+ MAC 640 x 480 832 x 624 1152 x 870 67 Hz 75 Hz 75 Hz 35.000 49.726 68.681 66.667 74.551 75.062 30.240 57.284 100.000 -/- -/- -/- VESA DMT 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 720 1280 x 800 1280 x 1024 1280 x 1024 1366 x 768 1440 x 900 1600 x 900RB 1680 x 1050 1920 x 1080 1920 x 1200 60 Hz 72 Hz 75 Hz 60 Hz 72 Hz 75 Hz 60 Hz 70 Hz 75 Hz 75 Hz 60 Hz 60 Hz 60 Hz 75 Hz 60 Hz 60 Hz 60 Hz 60 Hz 60 Hz 60 Hz 31.469 37.861 37.500 37.879 48.077 46.875 48.363 56.476 60.023 67.500 45.000 49.702 63.981 79.976 47.712 55.935 60.000 65.290 67.500 74.556 59.940 72.809 75.000 60.317 72.188 75.000 60.004 70.069 75.029 75.000 60.000 59.810 60.020 75.025 59.790 59.887 60.000 59.954 60.000 59.885 25.175 31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 108.000 74.250 83.500 108.000 135.000 85.500 106.500 108.000 146.250 148.500 193.250 - / - - / - - / - + / + + / + + / + - / - - / - + / + + / + + / + - / + + / + + / + + / + - / + + / + - / + + / + - / + 简体中文 - 54 模式 分辨率 显示格式 行频 (KHz) 场频 (Hz) 时钟频率 (MHz) 极性 （水平/垂直） CEA-861 720(1440) x 576i 720(1440) x 480i 720 x 576 720 x 480 1280 x 720 1280 x 720 1920 x 1080i 1920 x 1080i 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 3840 x 2160 3840 x 2160 3840 x 2160 3840 x 2160 3840 x 2160 4096 x 2160 4096 x 2160 4096 x 2160 4096 x 2160 4096 x 2160 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 24 Hz 25 Hz 30 Hz 50 Hz 60 Hz 24 Hz 25 Hz 30 Hz 50 Hz 60 Hz 24 Hz 25 Hz 30 Hz 50 Hz 60 Hz 15.625 15.734 31.250 31.469 37.500 45.000 28.125 33.750 27.000 28.125 33.750 56.250 67.500 54.000 56.250 67.500 112.500 135.000 54.000 56.250 67.500 112.500 135.000 50.000 59.940 50.000 59.940 50.000 60.000 50.000 60.000 24.000 25.000 30.000 50.000 60.000 24.000 25.000 30.000 50.000 60.000 24.000 25.000 30.000 50.000 60.000 27.000 27.000 27.000 27.000 74.250 74.250 74.250 74.250 74.250 74.250 74.250 148.500 148.500 297.000 297.000 297.000 594.000 594.000 297.000 297.000 297.000 594.000 594.000 - / - - / - - / - - / - + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + + / + HDMI 3840 x 2160 3840 x 2160 3840 x 2160 4096 x 2160 30 Hz 25 Hz 24 Hz 24 Hz 67.500 56.250 54.000 54.000 30.000 25.000 24.000 24.000 297.000 297.000 297.000 297.000 + / + + / + + / + + / + • 不支持交错模式。 • 如果选择了非标准视频格式，电视机可能会工作不正常。 • 支持“分离”和“复合”模式。不支持绿同步 (SOG)。 简体中文 - 55 尺寸 正视图/侧视图 根据不同的型号，电视显示的图像可能会有所不同。 （单位：毫米） 1652.2 1684.6 60.6 356.1 930.3 1256.7 966.4 1056.5 插孔面板详细信息/后视图 可在 Displaysolutions.samsung.com 上查看详细尺寸。 支架详细信息 根据不同的型号，电视显示的图像可能会有所不同。 （单位：毫米） 53.8 356.1 214.5 • 注：并非所有图纸都需要缩放。一些尺寸如有变更，恕不提前通知。请在执行电视的安装之前参考尺寸。对 排版或印刷错误不负有责任。 简体中文 - 56 许可 经杜比实验室授权制造。Dolby、Dolby Audio、Pro Logic 和 双 D 标志是 Dolby Laboratories 的商标。 本产品是在有限许可下销售的，只准用于满足以下所有三项 条件 的 HEVC 内容：(1)该 HEVC 内容仅供个人使用；(2)该 HEVC 内容不供出售；及(3)该 HEVC 内容是由产品所有者创建。 本产品不可用于用户从第三方订购或购买的、由第三方创建的 HEVC 编码内容，但用户被该内容的经许可销售者另行授权以 将产品用于该内容者除外。 如您将本产品用于 HEVC 编码内容，即视为您已接受上文所述 的有限使用授权。 术语 HDMI 和 HDMI High-Definition Multimedia Interface 以 及 HDMI 徽标是 HDMI Licensing LLC 在美国和其他国家或地区 的商标或注册商标。 开源许可证声明 有关适用于本产品的开放资源，请访问以下网页：(http://opensource.samsung.com) 开源许可证声明仅提供 英文版本。 联系全球各地的 Samsung 机构 如果您对 Samsung 产品有任何疑问或意见，请与 Samsung 客户服务中心联系。 国家/地区 客户服务中心 网站 CHINA 400-810-5858 www.samsung.com/cn/support © 2018 Samsung Electronics Co., Ltd。保留所有权利。 HJ690U_CN_CHI-02
