三星B2440L液晶显示器说明书

分类：电子电工 日期： 点击：0
三星B2440L液晶显示器说明书-0 三星B2440L液晶显示器说明书-1 三星B2440L液晶显示器说明书-2 三星B2440L液晶显示器说明书-3 三星B2440L液晶显示器说明书-4 三星B2440L液晶显示器说明书-5 三星B2440L液晶显示器说明书-6 三星B2440L液晶显示器说明书-7 三星B2440L液晶显示器说明书-8 三星B2440L液晶显示器说明书-9

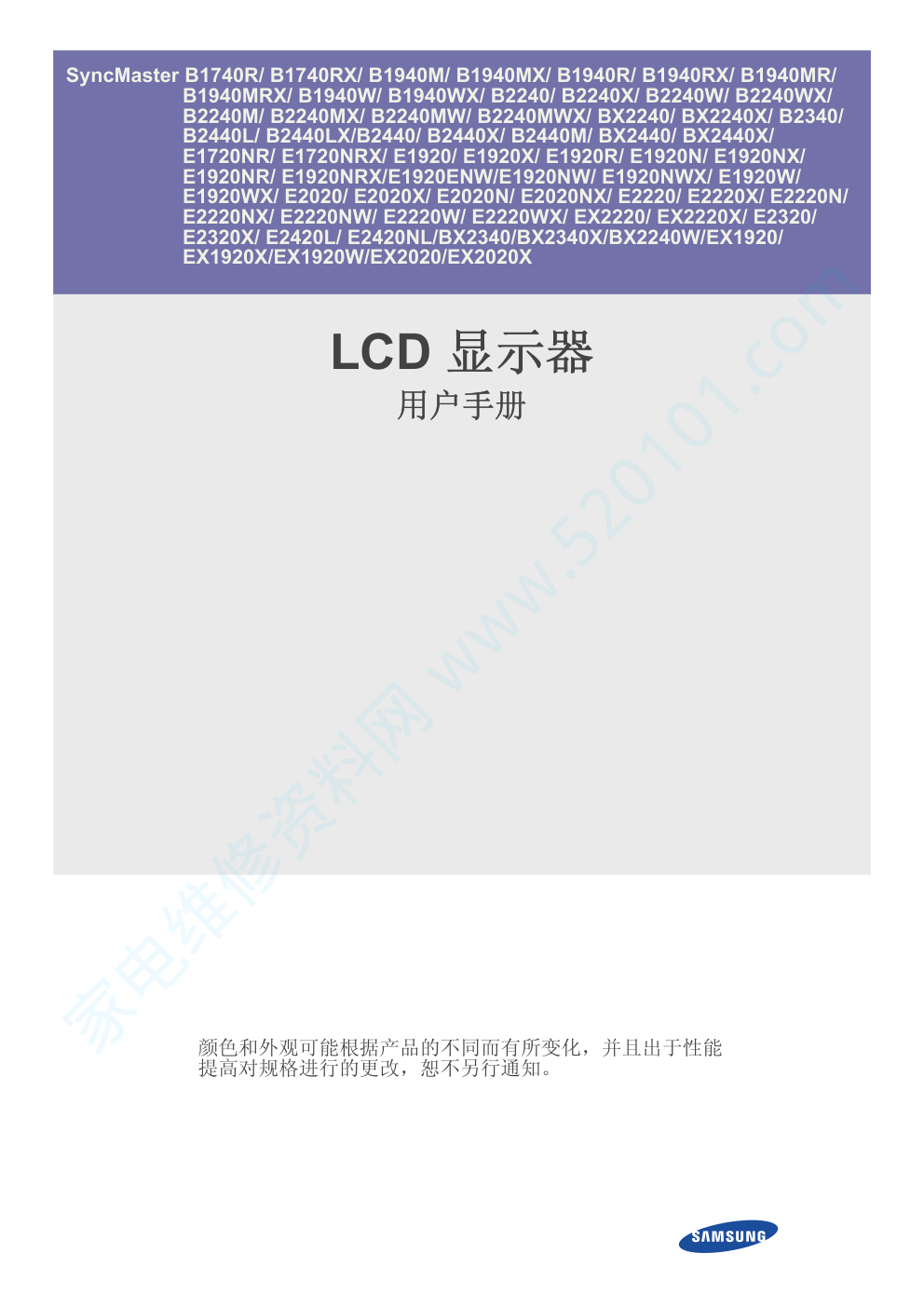

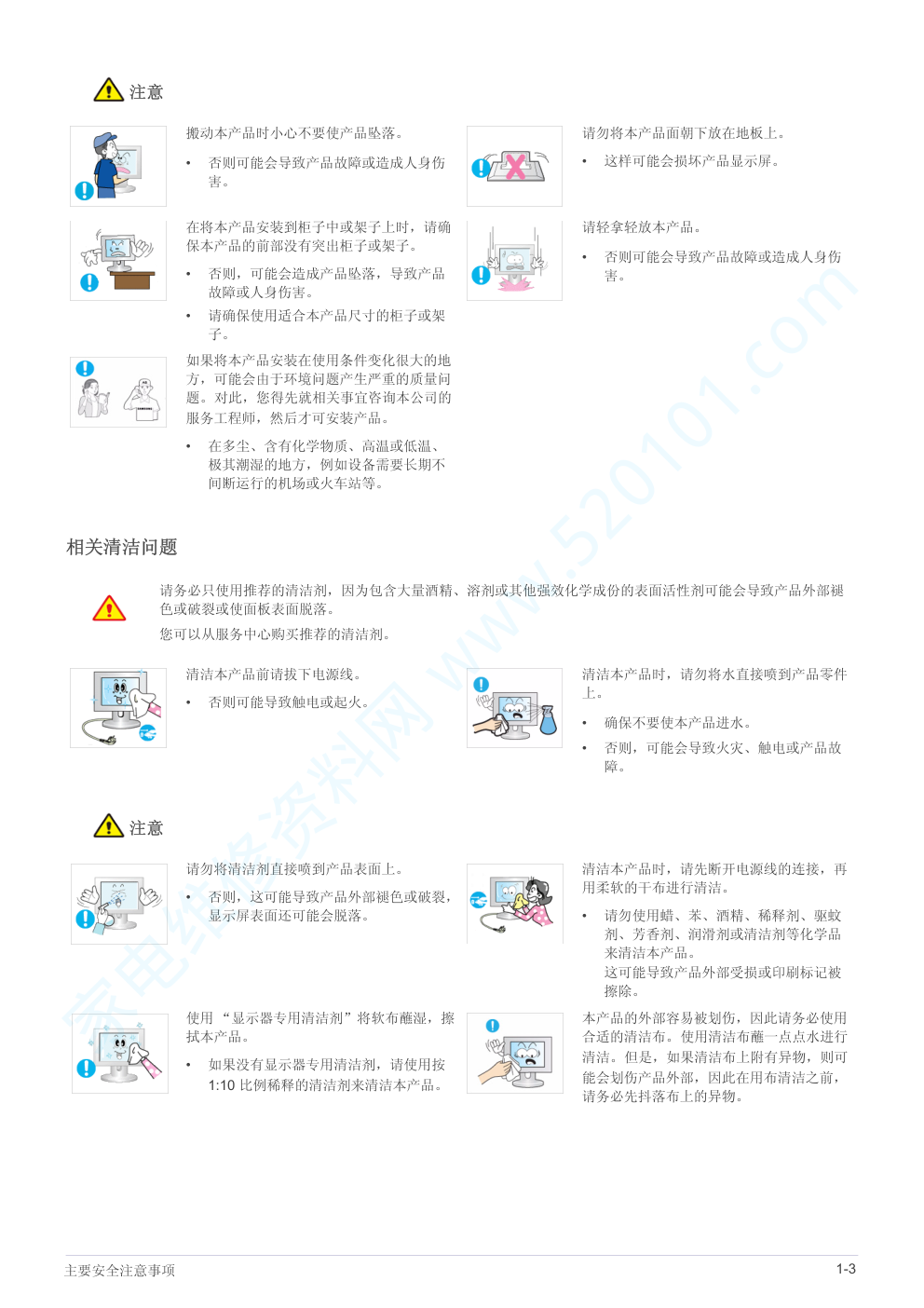

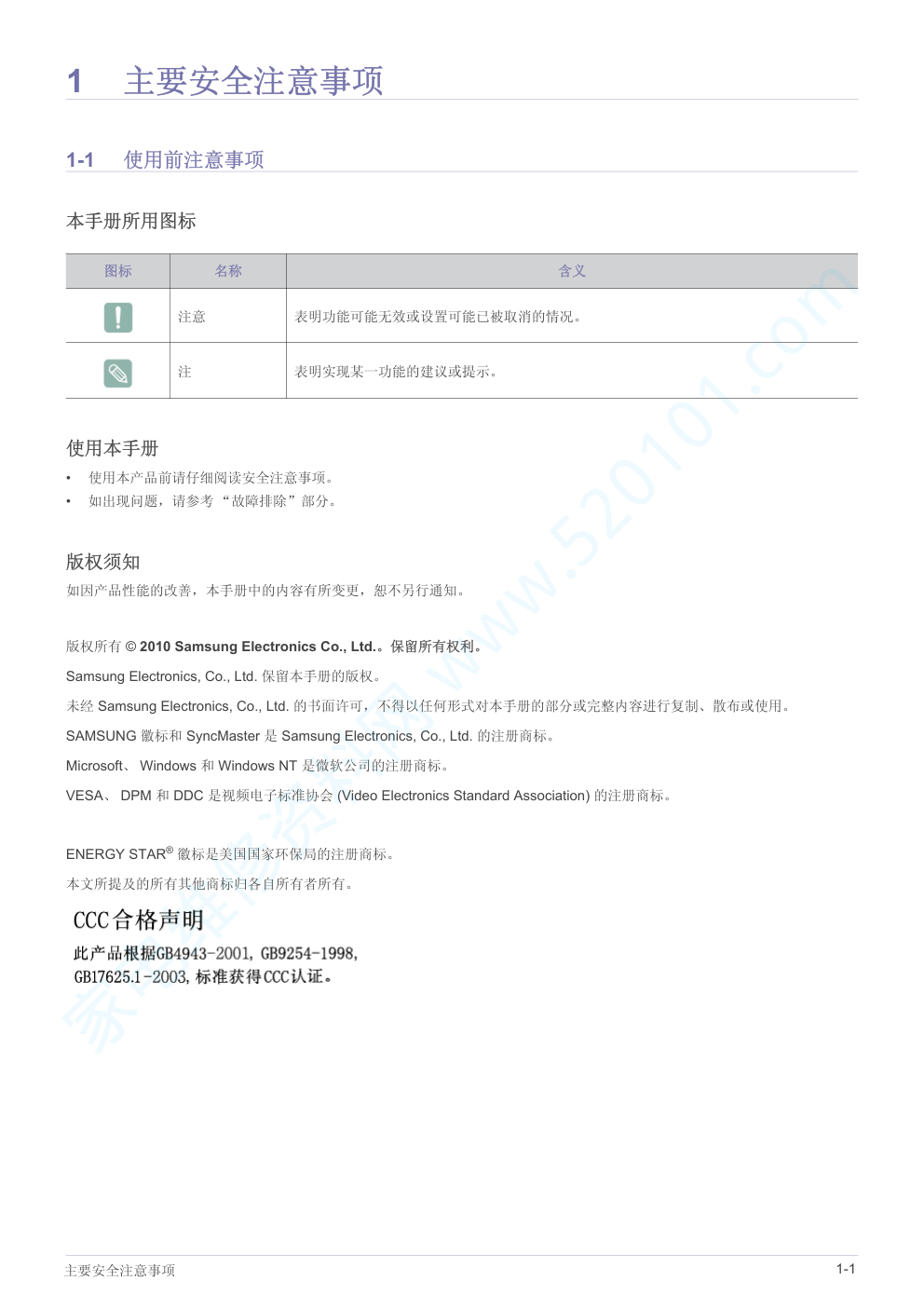

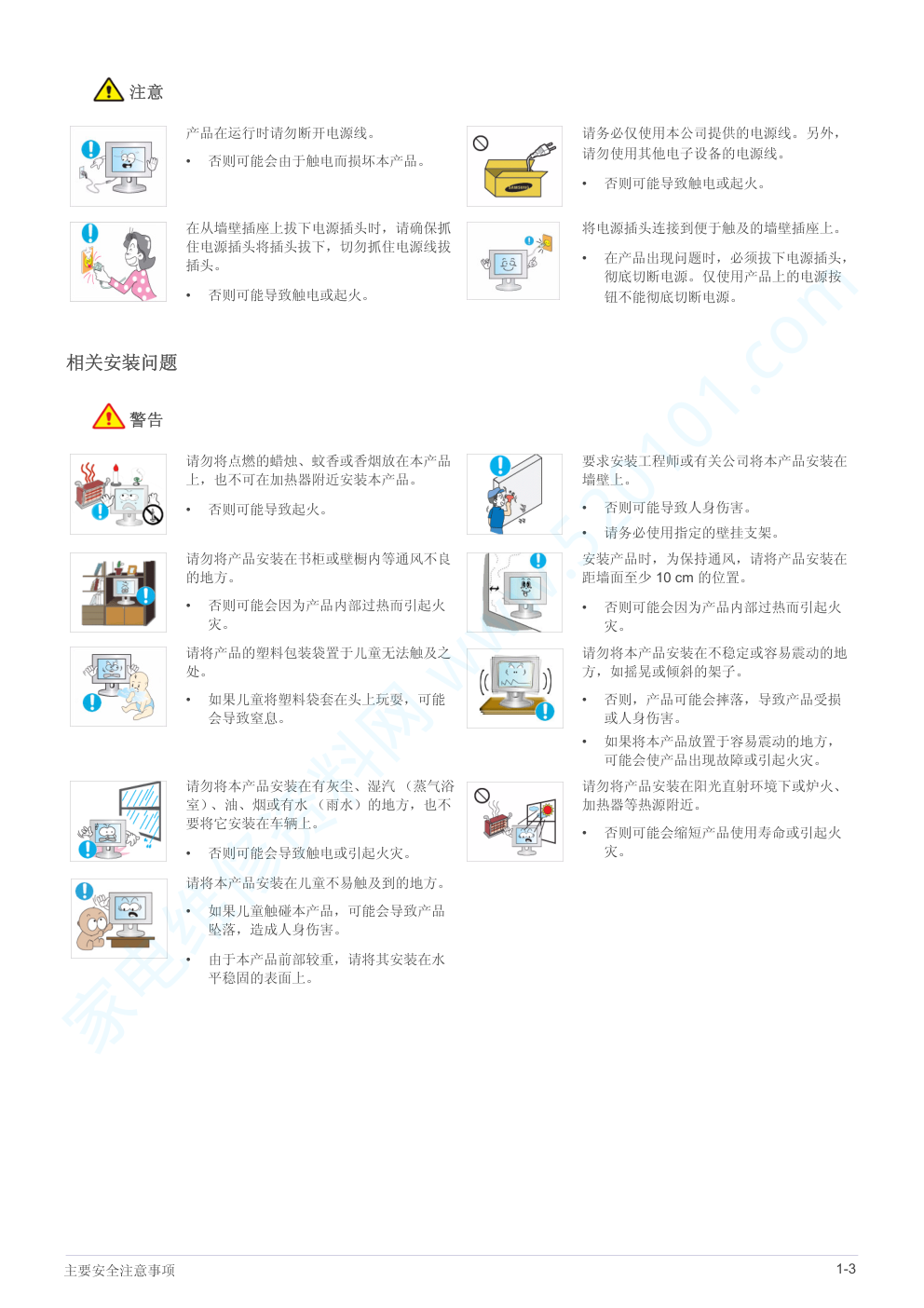

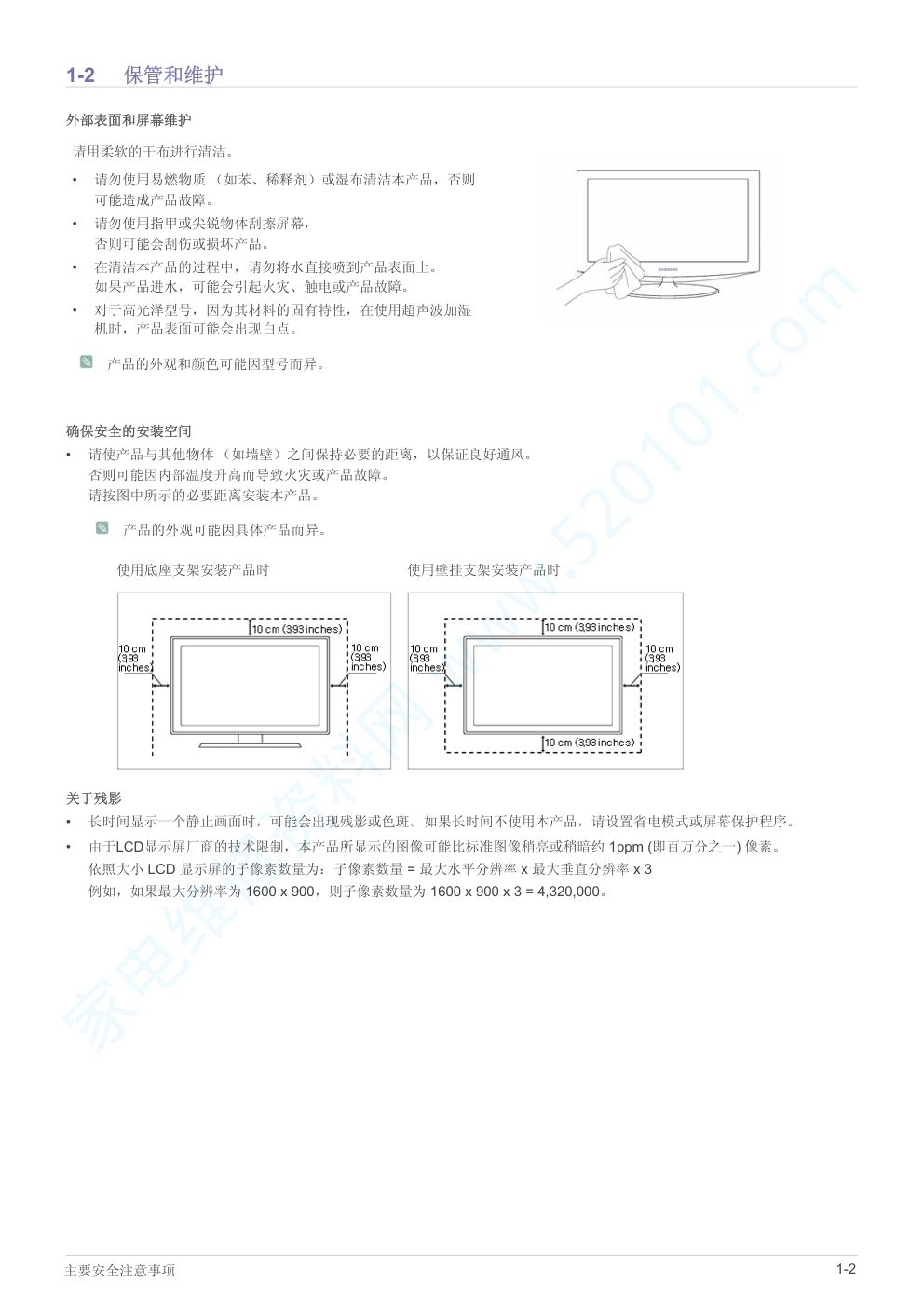

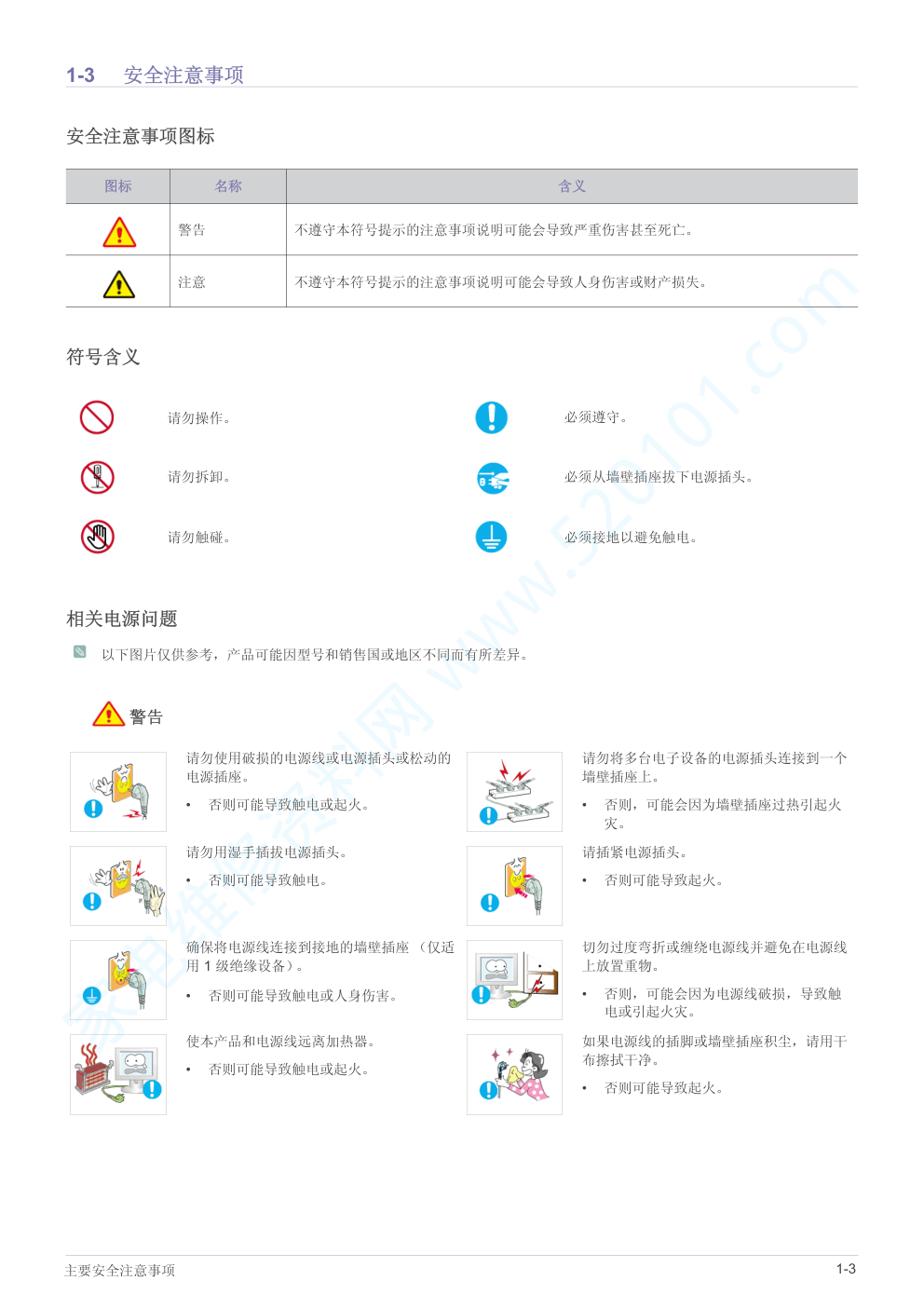

SyncMaster B1740R/ B1740RX/ B1940M/ B1940MX/ B1940R/ B1940RX/ B1940MR/ B1940MRX/ B1940W/ B1940WX/ B2240/ B2240X/ B2240W/ B2240WX/ B2240M/ B2240MX/ B2240MW/ B2240MWX/ BX2240/ BX2240X/ B2340/ B2440L/ B2440LX/B2440/ B2440X/ B2440M/ BX2440/ BX2440X/ E1720NR/ E1720NRX/ E1920/ E1920X/ E1920R/ E1920N/ E1920NX/ E1920NR/ E1920NRX/E1920ENW/E1920NW/ E1920NWX/ E1920W/ E1920WX/ E2020/ E2020X/ E2020N/ E2020NX/ E2220/ E2220X/ E2220N/ E2220NX/ E2220NW/ E2220W/ E2220WX/ EX2220/ EX2220X/ E2320/ E2320X/ E2420L/ E2420NL/BX2340/BX2340X/BX2240W/EX1920/ EX1920X/EX1920W/EX2020/EX2020X LCD 显示器 用户手册 颜色和外观可能根据产品的不同而有所变化，并且出于性能 提高对规格进行的更改，恕不另行通知。 家电维修资料网 www.520101.com 目录 主要安全注意事项 使用前注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 保管和维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 安全注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 安装产品 包装清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 安装壁挂支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 连接 PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 使用 HDMI 缆线进行连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 Kensington 防盗锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 连接耳机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7 扬声器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 使用本产品 设置最佳分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26 家电维修资料网 www.520101.com 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38 标准信号模式表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39 安装设备驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40 产品操作按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41 使用屏幕调整菜单 （OSD： 屏幕菜单） . . . . . . . . . . . . . . . . . . . . . . . . . 3-42 安装软件 Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 MagicRotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3 MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4 故障排除 显示器自诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 常见故障检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 常见问题解答 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3 更多信息 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18 家电维修资料网 www.520101.com 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-35 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-43 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-46 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-48 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-49 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-51 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-52 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-53 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-55 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-56 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-57 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-58 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-62 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-64 家电维修资料网 www.520101.com 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-65 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-68 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-70 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-71 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-72 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-73 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-74 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-75 省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-76 ROHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-77 三星全球服务网 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-78 家电维修资料网 www.520101.com 主要安全注意事项 1-1 1 主要安全注意事项 1-1 使用前注意事项 本手册所用图标 使用本手册 • 使用本产品前请仔细阅读安全注意事项。 • 如出现问题，请参考 “故障排除”部分。 版权须知 如因产品性能的改善，本手册中的内容有所变更，恕不另行通知。 版权所有 © 2010 Samsung Electronics Co., Ltd.。保留所有权利。 Samsung Electronics, Co., Ltd. 保留本手册的版权。 未经 Samsung Electronics, Co., Ltd. 的书面许可，不得以任何形式对本手册的部分或完整内容进行复制、散布或使用。 SAMSUNG 徽标和 SyncMaster 是 Samsung Electronics, Co., Ltd. 的注册商标。 Microsoft、 Windows 和 Windows NT 是微软公司的注册商标。 VESA、 DPM 和 DDC 是视频电子标准协会 (Video Electronics Standard Association) 的注册商标。 ENERGY STAR® 徽标是美国国家环保局的注册商标。 本文所提及的所有其他商标归各自所有者所有。 图标 名称 含义 注意 表明功能可能无效或设置可能已被取消的情况。 注 表明实现某一功能的建议或提示。 家电维修资料网 www.520101.com 主要安全注意事项 1-2 1-2 保管和维护 外部表面和屏幕维护 确保安全的安装空间 • 请使产品与其他物体 （如墙壁）之间保持必要的距离，以保证良好通风。 否则可能因内部温度升高而导致火灾或产品故障。 请按图中所示的必要距离安装本产品。 产品的外观可能因具体产品而异。 关于残影 • 长时间显示一个静止画面时，可能会出现残影或色斑。 如果长时间不使用本产品，请设置省电模式或屏幕保护程序。 • 由于LCD显示屏厂商的技术限制，本产品所显示的图像可能比标准图像稍亮或稍暗约 1ppm (即百万分之一) 像素。 依照大小 LCD 显示屏的子像素数量为： 子像素数量 = 最大水平分辨率 x 最大垂直分辨率 x 3 例如，如果最大分辨率为 1600 x 900，则子像素数量为 1600 x 900 x 3 = 4,320,000。 请用柔软的干布进行清洁。 • 请勿使用易燃物质 （如苯、稀释剂）或湿布清洁本产品， 否则 可能造成产品故障。 • 请勿使用指甲或尖锐物体刮擦屏幕， 否则可能会刮伤或损坏产品。 • 在清洁本产品的过程中，请勿将水直接喷到产品表面上。 如果产品进水，可能会引起火灾、触电或产品故障。 • 对于高光泽型号，因为其材料的固有特性，在使用超声波加湿 机时，产品表面可能会出现白点。 产品的外观和颜色可能因型号而异。 使用底座支架安装产品时 使用壁挂支架安装产品时 家电维修资料网 www.520101.com 主要安全注意事项 1-3 1-3 安全注意事项 安全注意事项图标 符号含义 相关电源问题 以下图片仅供参考，产品可能因型号和销售国或地区不同而有所差异。 警告 图标 名称 含义 警告 不遵守本符号提示的注意事项说明可能会导致严重伤害甚至死亡。 注意 不遵守本符号提示的注意事项说明可能会导致人身伤害或财产损失。 请勿操作。 必须遵守。 请勿拆卸。 必须从墙壁插座拔下电源插头。 请勿触碰。 必须接地以避免触电。 请勿使用破损的电源线或电源插头或松动的 电源插座。 • 否则可能导致触电或起火。 请勿将多台电子设备的电源插头连接到一个 墙壁插座上。 • 否则，可能会因为墙壁插座过热引起火 灾。 请勿用湿手插拔电源插头。 • 否则可能导致触电。 请插紧电源插头。 • 否则可能导致起火。 确保将电源线连接到接地的墙壁插座 （仅适 用 1 级绝缘设备）。 • 否则可能导致触电或人身伤害。 切勿过度弯折或缠绕电源线并避免在电源线 上放置重物。 • 否则，可能会因为电源线破损，导致触 电或引起火灾。 使本产品和电源线远离加热器。 • 否则可能导致触电或起火。 如果电源线的插脚或墙壁插座积尘，请用干 布擦拭干净。 • 否则可能导致起火。 家电维修资料网 www.520101.com 主要安全注意事项 1-3 注意 相关安装问题 警告 产品在运行时请勿断开电源线。 • 否则可能会由于触电而损坏本产品。 请务必仅使用本公司提供的电源线。 另外， 请勿使用其他电子设备的电源线。 • 否则可能导致触电或起火。 在从墙壁插座上拔下电源插头时，请确保抓 住电源插头将插头拔下，切勿抓住电源线拔 插头。 • 否则可能导致触电或起火。 将电源插头连接到便于触及的墙壁插座上。 • 在产品出现问题时，必须拔下电源插头， 彻底切断电源。 仅使用产品上的电源按 钮不能彻底切断电源。 请勿将点燃的蜡烛、蚊香或香烟放在本产品 上，也不可在加热器附近安装本产品。 • 否则可能导致起火。 要求安装工程师或有关公司将本产品安装在 墙壁上。 • 否则可能导致人身伤害。 • 请务必使用指定的壁挂支架。 请勿将产品安装在书柜或壁橱内等通风不良 的地方。 • 否则可能会因为产品内部过热而引起火 灾。 安装产品时，为保持通风，请将产品安装在 距墙面至少 10 cm 的位置。 • 否则可能会因为产品内部过热而引起火 灾。 请将产品的塑料包装袋置于儿童无法触及之 处。 • 如果儿童将塑料袋套在头上玩耍，可能 会导致窒息。 请勿将本产品安装在不稳定或容易震动的地 方，如摇晃或倾斜的架子。 • 否则，产品可能会摔落，导致产品受损 或人身伤害。 • 如果将本产品放置于容易震动的地方， 可能会使产品出现故障或引起火灾。 请勿将本产品安装在有灰尘、湿汽 （蒸气浴 室）、油、烟或有水 （雨水）的地方，也不 要将它安装在车辆上。 • 否则可能会导致触电或引起火灾。 请勿将产品安装在阳光直射环境下或炉火、 加热器等热源附近。 • 否则可能会缩短产品使用寿命或引起火 灾。 请将本产品安装在儿童不易触及到的地方。 • 如果儿童触碰本产品，可能会导致产品 坠落，造成人身伤害。 • 由于本产品前部较重，请将其安装在水 平稳固的表面上。 家电维修资料网 www.520101.com 主要安全注意事项 1-3 注意 相关清洁问题 注意 搬动本产品时小心不要使产品坠落。 • 否则可能会导致产品故障或造成人身伤 害。 请勿将本产品面朝下放在地板上。 • 这样可能会损坏产品显示屏。 在将本产品安装到柜子中或架子上时，请确 保本产品的前部没有突出柜子或架子。 • 否则，可能会造成产品坠落，导致产品 故障或人身伤害。 • 请确保使用适合本产品尺寸的柜子或架 子。 请轻拿轻放本产品。 • 否则可能会导致产品故障或造成人身伤 害。 如果将本产品安装在使用条件变化很大的地 方，可能会由于环境问题产生严重的质量问 题。 对此，您得先就相关事宜咨询本公司的 服务工程师，然后才可安装产品。 • 在多尘、含有化学物质、高温或低温、 极其潮湿的地方，例如设备需要长期不 间断运行的机场或火车站等。 请务必只使用推荐的清洁剂，因为包含大量酒精、溶剂或其他强效化学成份的表面活性剂可能会导致产品外部褪 色或破裂或使面板表面脱落。 您可以从服务中心购买推荐的清洁剂。 清洁本产品前请拔下电源线。 • 否则可能导致触电或起火。 清洁本产品时，请勿将水直接喷到产品零件 上。 • 确保不要使本产品进水。 • 否则，可能会导致火灾、触电或产品故 障。 请勿将清洁剂直接喷到产品表面上。 • 否则，这可能导致产品外部褪色或破裂， 显示屏表面还可能会脱落。 清洁本产品时，请先断开电源线的连接，再 用柔软的干布进行清洁。 • 请勿使用蜡、苯、酒精、稀释剂、驱蚊 剂、芳香剂、润滑剂或清洁剂等化学品 来清洁本产品。 这可能导致产品外部受损或印刷标记被 擦除。 使用 “显示器专用清洁剂”将软布蘸湿，擦 拭本产品。 • 如果没有显示器专用清洁剂，请使用按 1:10 比例稀释的清洁剂来清洁本产品。 本产品的外部容易被划伤，因此请务必使用 合适的清洁布。 使用清洁布蘸一点点水进行 清洁。 但是，如果清洁布上附有异物，则可 能会划伤产品外部，因此在用布清洁之前， 请务必先抖落布上的异物。 家电维修资料网 www.520101.com 主要安全注意事项 1-3 相关使用问题 警告 本产品内部有高压，切勿自行拆卸、修理或 改装本产品。 • 否则可能导致起火或触电。 • 如果产品需要维修，请联系服务中心。 清洁本产品时，请勿将水直接喷到产品零件 上。 • 确保不要使本产品进水。 • 否则，可能会导致火灾、触电或产品故 障。 如果产品发出异常声响、散发焦味或冒烟， 请立即拔下电源插头，并与服务中心联系。 • 否则可能导致触电或起火。 请勿允许儿童攀爬本产品。 • 否则，产品可能会坠落，导致人身伤害 甚至死亡。 当本产品跌落或外壳损坏时，请关闭电源并 拔下电源线。 请与服务中心联系。 • 否则可能导致起火或触电。 请勿将玩具、饼干等物品放置在本产品上。 • 儿童为拿到产品上放置的物品而攀爬本 产品时，物品或本产品可能会跌落，导 致人身伤害甚至死亡。 如果打雷或闪电，请拔下电源线，绝对不可 以触碰天线缆线，否则会有危险。 • 否则可能导致触电或起火。 请勿在产品上扔放任何物品或撞击本产品。 • 否则可能导致触电或起火。 请勿通过拉电源线或天线缆线来移动本产 品。 • 否则可能因为缆线损坏而导致触电、火 灾或产品故障。 发生煤气泄漏时，请勿触摸本产品或电源插 头，而要立即打开门窗通风。 • 如果出现火花，可能导致爆炸或起火。 • 如果打雷或闪电，切勿触碰电源线或天 线缆线。 请勿仅通过拽电源线或信号缆线来提起或移 动本产品。 • 否则可能因为缆线损坏而导致触电、火 灾或产品故障。 请勿在本产品周围使用或放置易燃喷剂或物 品。 • 否则可能导致爆炸或起火。 请注意本产品的通风孔是否被桌布或窗帘阻 塞。 • 否则可能会因为产品内部过热而引起火 灾。 请勿将筷子、硬币或发夹等金属物体或易燃 物体插入本产品的通风孔，端口等中。 • 如有异物或水进入本产品，请立即关闭 电源，拔下电源线，并与服务中心联系。 • 否则，可能会导致产品故障、触电或火 灾。 请勿将花瓶、花盆、饮品、化妆品或药物等 液体容器或金属物体放置在本产品上。 • 如有异物或水进入本产品，请立即关闭 电源，拔下电源线，并与服务中心联系。 • 否则，可能会导致产品故障、触电或火 灾。 家电维修资料网 www.520101.com 主要安全注意事项 1-3 注意 使用本产品时，请保持正确的姿势 长时间显示一个静止画面时，可能会出现残 影或色斑。 • 长时间不使用本产品时，请使用省电模 式或将屏幕保护设置为动态图片。 如果长时间不使用本产品 （例外，离家外 出），请从墙壁插座上拔出电源线。 • 否则可能会使产品积尘，从而导致过热 或短路引起火灾或触电。 请设置适合本产品的分辨率和频率。 • 否则可能引起眼睛疲劳。 请勿仅握住支架翻转或移动本产品。 • 否则可能会导致本产品坠落，造成产品 损坏或人身伤害。 长时间近距离地观看本产品可能会导致视力 受损。 切勿在本产品附近使用加湿器或炉具。 • 否则可能导致触电或起火。 长时间观看本产品时，请务必每小时让眼睛 休息 5 分钟。 • 这样可以减轻眼睛疲劳。 长时间使用本产品，显示屏会变热，请勿触 摸显示屏。 请将小附件放在儿童触摸不到的地方。 调整产品角度或支架高度时务必小心。 • 手或手指可能会因为被卡住而受伤。 • 如果产品过分倾斜，可能会坠落，造成 人身伤害。 请勿将重物放在本产品上。 • 否则可能会导致产品故障或造成人身伤 害。 使用本产品时，请保持正确的姿势。 • 挺直背脊。 • 眼睛与屏幕之间保持 45~50 cm 的距离。 低头看屏幕，面朝屏幕。 • 使用本产品时，请保持正确的姿势。 • 调整产品角度，使屏幕上无反光。 • 肘部呈直角，手臂与手背保持水平。 • 肘部呈直角。 • 脚跟平放在地面上，膝关节保持 90 度或大于 90 度，保持手臂处于心脏下方位置。 家电维修资料网 www.520101.com 安装产品 2-1 2 安装产品 2-1 包装清单 • 拆开产品包装，检查是否有以下物件。 • 保存包装盒，以免日后需要搬移产品。 第 1 类 显示器和升降支架 包装物件 安装手册 产品保修卡 （某些地区可能不适用） 用户手册 D-Sub 缆线 电源线 支架 选配件 HDMI 缆线 DVI 缆线 清洁布 立体声缆线 家电维修资料网 www.520101.com 安装产品 2-1 仅黑色高光泽型号附送清洁布。 第 2 类 显示器和简易支架 无法提供 MagicRotation 程序，因为简易支架不支持旋转功能。 仅黑色高光泽型号附送清洁布。 包装物件 安装手册 产品保修卡 （某些地区可能不适用） 用户手册 D-Sub 缆线 电源线 支架 支架支杆 选配件 HDMI 缆线 DVI 缆线 清洁布 立体声缆线 家电维修资料网 www.520101.com 安装产品 2-2 2-2 安装支架 装配产品之前，将产品屏幕面朝下放在水平稳固的表面上。 升降支架 在桌面上放一块软布垫着以保护产品，将产品正面朝下放在软布上。 在安装底座前请勿拔出止动销。 如图所示，用手握住产品的主机身。 按图中所示方向，将支架底座插入支架连接部分。 拧紧支架底部的连接螺钉，将支杆牢固固定。 家电维修资料网 www.520101.com 安装产品 2-2 按照与组装时相反的步骤进行拆卸。 简易支架 底座安装完成后，按图中所示立起显示器。 现在可以拔出止动销，以便调整支架。 - 注意 请勿仅握住支架提起本产品。 将显示器从水平方向旋转到垂直方向时，请先将显示器最大限度地向后倾斜。 .支架插梢 按照如图所示的方向，将支架支杆插入支架。 家电维修资料网 www.520101.com 安装产品 2-2 按照与组装时相反的步骤进行拆卸。 检查支架支杆是否连接牢固。 拧紧支架底部的连接螺钉，将支杆牢固固定。 在桌面上放一块软布垫着以保护产品，将产品正面朝下放在软布上。 如图所示，用手握住产品的主机身。 按照图中箭头所示方向将装配好的支架推入到主机身中。 - 注意 请勿仅握住支架提起本产品。 家电维修资料网 www.520101.com 安装产品 2-3 2-3 安装壁挂支架 本产品配有符合 VESA 规格的 75 mm x 75 mm 支架座。 升降支架 简易支架 1. 关闭产品电源，将电源线从墙壁插座上拔下。 2. 在平台上放一块软布或软垫以保护显示屏，将产品正面朝下放在软布上。 3. 拆下支架。 4. 将本产品支架连接部分的凹槽与支架 （台式支架、壁挂支架或其他连接支架）的凹槽对齐，并拧紧螺钉将它们牢固固定。 • 如使用比标准规格长的螺钉，可能会损坏产品内部。 • 对于不符合 VESA 标准螺钉规格的壁挂支架，其所使用的螺钉长度可能因其各自的规格而异。 • 请勿使用不符合 VESA 标准螺钉规格的螺钉。装配螺钉时也不用力过猛。 否则，可能因为产品坠落，导致产品损坏或人身伤害。 本公司对任何损坏或人身伤害概不负责。 • 凡因使用不符合指定规格的支架或由未经授权的安装工程师实施安装作业造成的任何产品损坏或人身伤害，本公司概不 负责。 • 在墙壁上安装本产品时，请购买至少可让产品与墙面之间有 10 cm 安装空间的壁挂支架。 • 本公司对因使用不符合指定规格的支架所造成的任何问题概不负责。 • 请使用符合国际标准的壁挂支架。 支架座 支架 （选配） 家电维修资料网 www.520101.com 安装产品 2-4 2-4 连接 PC 连接部件可能因产品型号而异。 1. 根据 PC 所支持的视频输出模式将产品连接到 PC。 • 在显卡提供 D-Sub (<模拟>) 输出时 • 使用 D-Sub 缆线将产品的 [RGB IN] 端口连接到 PC 的[D-Sub] 端口。 • 在显卡提供 DVI (<数字>) 输出时 • 使用 DVI 缆线将产品的 [DVI IN] 端口连接到 PC 的 DVI 端口。 DVI IN 端子仅为数字 (DVI) 专用型号提供。 2. 将电源线的一端连接产品的 [POWER] （电源）端口，将另一端连接到 220V 或 110V 的墙壁插座。 （输入电压会自动切换。） 连接本产品与 PC 后，即可打开并使用它。 家电维修资料网 www.520101.com 安装产品 2-4 在同时连接了 DVI (<数字>) 和 D-Sub (<模拟>) 缆线时，您可以按 [ ] 按钮选择输入信号 <模拟/数字>。 POWER ON [ │ ] / OFF 打开/关闭电源。 对于特殊区域，某些配有 HAS 支架的型号带有此按钮。另外，某些配有扬声器的型号带有此按钮。 3. 将显示器背面的 [AUDIO IN] 端口连接到计算机的声卡。 仅适用于带扬声器的型号。 家电维修资料网 www.520101.com 安装产品 2-5 2-5 使用 HDMI 缆线进行连接 1. 使用 HDMI 缆线将您的数字输出设备的 HDMI 输出端口连接至产品的 [HDMI IN] 端口。 HDMI IN 端子仅为 HDMI 专用型号提供。 家电维修资料网 www.520101.com 安装产品 2-6 2-6 Kensington 防盗锁 Kensington 防盗锁 Kensington 防盗锁是一种防盗装置，用户可通过它锁定产品，从而在公共场所安全地使用本产品。 由于型号和生产厂商不同，锁 定装置的形状和使用方式不尽相同。有关详细信息，请参阅锁定装置随附的 《用户手册》。 您必须另行购买锁定装置。 由于型号不同， Kensington 防盗锁的位置可能会有所不同。 锁定产品 1. 将锁定装置的锁定部件插入本产品上的 Kensington 锁孔 ( ) 中，然后按锁定方向旋转 ( )。 2. 连接 Kensington 防盗锁缆线。 3. 将 Kensington 防盗锁缆线固定在办公桌或重物上。 您可以在电子商店、网上商店或我们的服务中心购买锁定装置。 家电维修资料网 www.520101.com 安装产品 2-7 2-7 连接耳机 将耳机连接到耳机连接端口。 仅适用于带扬声器的型号。 家电维修资料网 www.520101.com 安装产品 2-8 2-8 扬声器 将计算机声卡连接至显示器，即可听到声音。 仅适用于带扬声器的型号。 家电维修资料网 www.520101.com 使用本产品 3-1 3 使用本产品 3-1 设置最佳分辨率 在购买本产品后，打开电源时，产品屏幕上会显示一则有关最佳分辨率设置的消息。 选择语言和最佳分辨率。 • 如果分辨率未设置到最佳状态，此消息将最多显示 3 次。 • 要将分辨率设置到最佳状态 • 关闭 PC 的电源后，连接本产品和 PC，然后再打开电源。 • 右键单击桌面，在弹出菜单中选择 “Properties”（属性）。 • 在 “Settings”（设置）选项卡中，将分辨率设置为最佳状态。 ▲/▼：您可以使用这些按钮选择一种语言。 MENU : 如果您按此按钮，消息将消失。 家电维修资料网 www.520101.com 使用本产品 3-2 3-2 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B1740R/B1740RX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-3 3-3 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B1940M/B1940MX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.086 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1360 x 768 47.712 60.015 85.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-4 3-4 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B1940R/B1940RX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-5 3-5 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B1940MR/B1940MRX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-6 3-6 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B1940W/B1940WX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ 家电维修资料网 www.520101.com 使用本产品 3-7 3-7 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2240/B2240X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 ++ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-8 3-8 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2240W /B2240WX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1680 X 1050 64.674 59.883 119.000 +/- VESA,1680 X 1050 65.290 59.954 146.250 -/+ 家电维修资料网 www.520101.com 使用本产品 3-9 3-9 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2240M/B2240MX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 ++ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-10 3-10 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2240MW/B2240MWX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1680 X 1050 64.674 59.883 119.000 +/- VESA,1680 X 1050 65.290 59.954 146.250 -/+ 家电维修资料网 www.520101.com 使用本产品 3-11 3-11 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2340 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ MAC,1152 X 870 68.681 75.062 100.000 -/- VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-12 3-12 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2440L/B2440LX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ MAC,1152 X 870 68.681 75.062 100.000 -/- VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-13 3-13 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2440/B2440X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-14 3-14 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 B2440M 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-15 3-15 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 BX2240/BX2240X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-16 3-16 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 BX2440/BX2440X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA,1280 X 800 49.702 59.810 83.500 -/+ VESA,1280 X 800 62.795 74.934 106.500 -/+ VESA,1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA,1440 X 900 55.935 59.887 106.500 -/+ VESA,1440 X 900 70.635 74.984 136.750 -/+ VESA,1600 X 1200 75.000 60.000 162.000 +/+ VESA,1680 X 1050 65.290 59.954 146.250 -/+ VESA,1920 X 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-17 3-17 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1720NR/E1720NRX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-18 3-18 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920/E1920X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1360 x 768 47.712 60.015 85.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-19 3-19 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920R 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-20 3-20 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920N/E1920NX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1360 x 768 47.712 60.015 85.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-21 3-21 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920NR/E1920NRX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-22 3-22 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920NW /E1920NWX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ 家电维修资料网 www.520101.com 使用本产品 3-23 3-23 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920ENW 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ 家电维修资料网 www.520101.com 使用本产品 3-24 3-24 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E1920W/E1920WX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ 家电维修资料网 www.520101.com 使用本产品 3-25 3-25 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2020/E2020X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-26 3-26 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2020N/E2020NX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 27.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-27 3-27 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2220/E2220X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 37.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-28 3-28 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2220N/E2220NX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 37.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-29 3-29 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2220NW 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1680 x 1050 64.674 59.883 119.000 +/- VESA, 1680 x 1050 65.290 59.954 146.250 -/+ 家电维修资料网 www.520101.com 使用本产品 3-30 3-30 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2220W /E2220WX 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1680 x 1050 64.674 59.883 119.000 +/- VESA, 1680 x 1050 65.290 59.954 146.250 -/+ 家电维修资料网 www.520101.com 使用本产品 3-31 3-31 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2320/E2320X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.511 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-32 3-32 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2420NL 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-33 3-33 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 E2420L 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.511 57.284 -/- VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-34 3-34 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 EX2220/EX2220X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 37.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-35 3-35 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 BX2340/BX2340X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA , 640 x 480 31.469 59.940 25.175 -/- MAC, 640 x 480 35.000 66.667 30.240 -/- VESA , 640 x 480 37.861 72.809 31.500 -/- VESA , 640 x 480 37.500 75.000 31.500 -/- VESA , 800 x 600 35.156 56.250 36.000 +/+ VESA , 800 x 600 37.879 60.317 40.000 +/+ VESA , 800 x 600 48.077 72.188 50.000 +/+ VESA , 800 x 600 46.875 75.000 49.500 +/+ MAC, 832 x 624 49.726 74.551 57.284 -/- VESA , 1024 x 768 48.363 60.004 65.000 -/- VESA , 1024 x 768 56.476 70.069 75.000 -/- VESA , 1024 x 768 60.023 75.029 78.750 +/+ VESA , 1152 x 864 67.500 75.000 108.000 +/+ MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 960 60.000 60.000 108.000 +/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1600 x 1200 75.000 60.000 162.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-36 3-36 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 BX2240W 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 800 62.795 74.934 106.500 -/+ VESA, 1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1440 x 900 70.635 74.984 136.750 -/+ VESA, 1680 X 1050 64.674 59.883 119.000 +/- VESA, 1680 X 1050 65.290 59.954 146.250 -/+ 家电维修资料网 www.520101.com 使用本产品 3-37 3-37 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 EX1920/EX1920X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1360 x 768 47.712 60.015 85.500 +/+ 家电维修资料网 www.520101.com 使用本产品 3-38 3-38 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 EX1920W 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC,1152 X 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA0.1280 X 800 49.702 59.810 83.500 -/+ VESA0.1280 X 800 62.795 74.934 106.500 -/+ VESA0.1280 X 960 60.000 60.000 108.000 +/+ VESA, 1280 X 1024 63.981 60.020 108.000 +/+ VESA, 1280 X 1024 79.976 75.025 135.000 +/+ VESA0.1440 X 900 55.935 59.887 106.500 -/+ VESA0.1440 X 900 70.635 74.984 136.750 -/+ 家电维修资料网 www.520101.com 使用本产品 3-39 3-39 标准信号模式表 与 CDT 显示器不同，因为 LCD 显示器显示屏的固有特性，不同的显示屏尺寸，实现最佳画面质量的最佳分辨率会有所差 异。 因此，如果没有设置好适合显示屏尺寸的最佳分辨率，画面质量会降低。建议将产品分辨率设置到最佳状态。 如果 PC 输出信号为以下标准信号模式之一，屏幕将自动调整。但是，如果 PC 输出信号不是以下标准信号模式之一，将可能仅 显示空白画面或仅可打开电源 LED。对此，请参考显卡的 《用户手册》进行配置。 EX2020/EX2020X 行频 从屏幕最左侧位置到最右侧位置扫描一条线所需的时间称为水平周期，水平周期的倒数称为 “行频”。行频单位为 kHz。 场频 显示屏每秒必须在屏幕上几十次地显示同一画面，这样人眼才能看到画面。此频率称为 “场频”。场频单位为 Hz。 显示模式 行频 （KHZ） 场频 (HZ) 像素时钟 （MHZ） 同步极性 （水平/垂 直） IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA,1152 X 864 67.500 75.000 108.000 +/+ VESA0.1280 X 800 49.702 59.810 83.500 -/+ VESA0.1280 X 800 62.795 74.934 106.500 -/+ VESA0.1280 x 960 60.000 60.000 108.000 +/+ VESA0.1280 x 1024 63.981 60.020 108.000 +/+ VESA0.1280 x 1024 79.976 75.025 135.000 +/+ VESA0.1440 X 900 55.935 59.887 106.500 -/+ VESA0.1440 X 900 70.635 74.984 136.750 -/+ VESA,1600x 900 60.000 60.000 108.000 +/+ 家电维修资料网 www.520101.com 使用本产品 3-40 3-40 安装设备驱动程序 在安装设备驱动程序时，请为产品设置适当的分辨率和频率。 本产品随附的光盘上存有设备驱动程序。 如果随附的驱动程序 文件损坏，请访问服务中心或 Samsung Electronics 网站 (http://www.samsung.com/)，下载所需驱动程序。 相关的 Windows 7 驱动程序可以从 Samsung Electronics 网站上下载。 1. 将驱动程序安装光盘放入 CD-ROM 驱动器中。 2. 单击 “Windows Driver”（Windows 驱动程序）。 3. 请按照画面显示的说明完成接下来的安装步骤。 4. 在型号列表中选择产品型号。 5. 在 “Control Panel （控制面板）设置中检查分辨率和屏幕刷新率的设置是否正确。” 有关详细信息，请参阅 Windows 操作系 统的文档。 家电维修资料网 www.520101.com 使用本产品 3-41 3-41 产品操作按钮 产品操作按钮 图标 说明 按此按钮查看屏幕菜单 (OSD)。 也可使用此按钮退出 OSD 或返回至上一级 OSD 菜单。 * OSD 调整锁定 此功能用于锁定 OSD，以保持当前的设置状态或防止他人更改当前设置。 开启: 如果按住 MENU 按钮 5 秒钟， OSD 调整锁定功能即可被激活。 关闭: 如果再次按住 MENU 按钮 5 秒钟， OSD 调整锁定功能即可被禁用。 即使 OSD 调整锁定功能被激活，用户仍可以调整亮度和对比度，并可设置分配 到 [ ] 的调整功能。 用户可将 <按键自定义> 设置为以下功能中的一种。 设置了<按键自定义>[ ] 的功能 后，用户按下此键时会执行已配置的功能 • PC 信号 : - - - <画面尺寸> • AV 信号 : <画面模式> - - - <画面尺寸> 您可通过选择 OSD 上的<设置和重置> -> <按键自定义>设置<按键自定义> 的功 能。 ▲/▼ 使用这些按钮可进行菜单导航，或调整 OSD 中的值。 使用此按钮可控制屏幕亮度。 激活一个高亮显示的菜单项目。 您也可以在 <按键自定义> 菜单中，按住此按钮根据需求进行顺序切换 <按键自定 义>菜单中的功能。 家电维修资料网 www.520101.com 使用本产品 3-41 SOURCE 使用此按钮可选择功能。 在无 OSD 的情况下按 [SOURCE] 按钮，可切换输入信号类型 (模拟/数字/HDMI)。 通过 按下 [SOURCE] 按钮切换输入信号或本产品开机时，屏幕左上侧会出现所选输入信号 的信息。 • 要选择 数字 模式，则需要用 DVI 缆线将本产品连接到 PC。 • 仅具备模拟接口的产品无此功能。 AUTO 按 [AUTO] 按钮，可自动调节屏幕设置。 此功能仅在 模拟 模式下可用。 如果改变了 “Display Properties”（显示属性）中的分辨率设置，则会执行 自动调整 功能。 按此按钮，打开或关闭本产品电源。 电源 LED 产品正常工作时，此 LED 指示灯会亮起。 有关省电功能的详细信息，请参阅 “更多信息”部分的省电功能。 长期不用本产 品时，建议拔下电源插头以尽可能减少能耗。 屏幕上没有显示 OSD 时，可按此按钮调节音量。 图标 说明 家电维修资料网 www.520101.com 使用本产品 3-42 3-42 使用屏幕调整菜单 （OSD： 屏幕菜单） 屏幕调整菜单 （OSD：屏幕菜单） 结构 显示器的功能可能因型号而异。以实物为准。 图像 主菜单 子菜单 图像 亮度 对比度 清晰度 MagicBright 画面模式 MagicAngle 粗调 微调 HDMI黑色水平 色彩 MagicColor 红 绿 蓝 色温 单色调效果 灰度 大小和位置 水平位置 垂直位置 画面尺寸 菜单水平位置 菜单垂直位置 设置和重置 复位 语言 MagicReturn MagicEco 关机定时器开/关 关机定时器设置 按键重复次数 按键自定义 自动信号源 PC/AV 模式 显示时间 菜单透明 信息 菜单 说明 亮度 控制屏幕亮度。 • 当 设置为 <动态对比度> 模式时，此菜单不可用。 • 当设置了 时此菜单不可用。 对比度 控制屏幕上所显示图片的对比度。 • 当 设置为 <动态对比度> 和 <电影院> 模式时，此菜单不可用。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 家电维修资料网 www.520101.com 使用本产品 3-42 清晰度 控制屏幕上所显示图片的清晰度。 • 当 设置为 <动态对比度> 或 <剧场> 模式时此菜单不可用。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 MagicBright 提供适合编辑文档、上网冲浪、玩游戏或观看影片等各种用户环境显示的预置图片设置。 • <个人设定> 如果预置图片模式无法满足需求，用户还可直接使用此模式来配置 <亮度> 和 <对比度>。 • <标准> 此模式提供适用于编辑文档和上网冲浪 （图文显示）的图片设置。 • <游戏机> 此模式可提供玩游戏所需的图片设置，它适合大量图片显示并支持快速屏幕刷新。 • <电影院> 此模式可提供与电视设置相似的亮度和清晰度设置，从而可实现最佳的娱乐环境 （影片、 DVD 等）。 • <动态对比度> 可自动控制图片的对比度，从而达到图片整体的亮暗平衡。 当设置了 或 时此菜单不可用。 画面模式 该显示器在出厂时已经预置了 4 种自动图像设置 （<动态>, <标准>, <剧场>和<个人设定>）。 您可以 激活 动态、标准、剧场或个人设定。 您可以选择个人设定，可自动恢复您的个性化图像设置。 • <动态> 选择这种模式查看图像比在 标准 模式下查看更清晰。 • <标准> 在周围亮度充足时选择这种模式。 在这种模式下同样可以清晰地查看图像。 • <剧场> 在周围亮度较暗时选择这种模式。 这种模式可以节电，同时可减轻眼部疲劳。 • <个人设定> 在您需要根据个人喜好调整图像时选择这种模式。 • 仅当外部输入源通过 HDMI/DVI 端子连接且 被设置为 时，以上菜单才 可被设置。 • 当设置了 或 时此菜单不可用。 菜单 说明 家电维修资料网 www.520101.com 使用本产品 3-42 MagicAngle 通过此功能，您可以根据自己的观看位置欣赏最佳画面质量。 从显示器下方、上方或侧面观看屏幕时，可根据您所在的方位设置适当的模式，以便获得正面观看屏 幕时所显示的类似画面质量。 在正面观看屏幕画面时设置为 <关>。 • <关> - 在前方位置观看时选择此项。 • <向后倾斜模式 1> - 在稍低位置观看时选择此项。 • <向后倾斜模式 2> - 在下方位置观看时选择此项。 • <竖直模式> - 从上部位置观看时候选择该模式。 • <侧边模式> - 在左侧或右侧位置观看时选择此项。 • <个人设定> -选择 <个人设定>，显示器将会默认应用 <向后倾斜模式 1> 的设置。 用户可根据需要 设置合适的画面效果。 • 当 设置为 <动态对比度> 或 <剧场> 模式时此菜单不可用。 • 当设置了 或 <单色调效果> 时此菜单不可用。 粗调 消除屏幕上的垂直线条噪点 （线条图案）。 调整后可能会改变屏幕位置。 在这种情况下，利用 <水平位置> 菜单调节屏幕画面位置，使画面在显 示屏的中央显示。 此功能仅在 模拟 模式下可用。 微调 消除屏幕上的水平线条噪点 （线条图案）。 如果无法用 <微调> 功能完全消除噪点，则可调节 <粗调> ，然后再用 <微调> 功能。 此功能仅在 模拟 模式下可用。 HDMI黑色水平 当通过 HDMI 将 DVD 或机顶盒连接到本产品，可能导致画面质量下降 （如黑电平升高、对比度降低 或色调较浅等），这取决于外接设备。 • <正常> • <低> 仅当通过 连接外部设备时，此功能才被激活。 功能可能与某些外部 设备不兼容。 菜单 说明 家电维修资料网 www.520101.com 使用本产品 3-42 色彩 家电维修资料网 www.520101.com 使用本产品 3-42 菜单 说明 MagicColor 采用由 Samsung Electronics 研发的专有数码图片画质改善技术，在无损画质的前提下更清晰自然地 显示图片色彩。 • <关> - 关闭 功能。 • <演示> - 您可将使用 MagicColor 处理后的图片与原始图片进行比较。 • <完全> - 可提供包括肤色显示在内的更为清晰的图片。 • <智能> - 改善图片中肤色显示区域之外的色度。 • 当设置了 时此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 红 您可根据个人喜好调节图片的红色值。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 绿 您可根据个人喜好调节图片的绿色值。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 蓝 您可根据个人喜好调节图片的蓝色值。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 色温 您可根据个人喜好设置色温。 • <冷> - 将屏幕色温设置为冷色。 • <正常> - 将屏幕色温设置为标准色温。 • <暖> - 将屏幕色温设置为暖色。 • <个人设定> - 选择此菜单，可手动设置色温。 如果您不喜欢预设的色温，可手动调节 RGB 值。 • 当 设置为 <完全> 模式或 <智能> 模式时，此菜单不可用。 • 当设置了 时此菜单不可用。 • 当设置了 <单色调效果> 时此菜单不可用。 单色调效果 您可通过更改图片颜色来更改整个显示风格。 • <关> - 关闭 <单色调效果> 功能。 • <黑白> - 以黑白色显示图片。 • <绿色> - 只以绿色显示图片。 • <浅蓝> - 只以浅绿色显示图片。 • <棕褐> - 只以棕褐色显示图片。 • 当设置了 时此菜单不可用。 • 当设置了 时此菜单不可用。 灰度 通过此菜单，您可更改中等亮度的色彩强度。 • <模式1> - <模式2> - <模式3> 当设置了 时此菜单不可用。 家电维修资料网 www.520101.com 使用本产品 3-42 （以上菜单在 设置为 <动态对比度> 和 <电影院> 模式时不可用。） 大小和位置 菜单 说明 水平位置 水平移动显示区域在屏幕上的位置。 • 此功能仅在 模拟 模式下可用。 • 在 AV 模式下输入 720P、1080i 或 1080P 信号时，选择 <全屏显示 >可在 0 到 6 级间调整水 平位置。 垂直位置 垂直移动显示区域在屏幕上的位置。 • 此功能仅在 模拟 模式下可用。 • 在 AV 模式下输入 720P、1080i 或 1080P 信号时，选择 <全屏显示 >可在 0 到 6 级间调整垂 直位置。 家电维修资料网 www.520101.com 使用本产品 3-42 设置和重置 画面尺寸 仅适用于宽屏型号，如 16:9 或 16:10。 PC 信号 • <自动> - 图片会根据输入信号的宽高比进行显示。 • <宽屏> - 图片会全屏显示，不受输入信号的宽高比的影响。 • 不支持标准模式表中未列出的信号。 • 当分辨率设置为最佳分辨率时，无论 <画面尺寸> 被设置为 <自动> 还是 <宽屏>，图片显示 的宽高比都不会改变。 AV 信号 • <4 : 3> － 以 4 : 3 的宽高比显示图片。 • <16 : 9> - 以 16 : 9 的宽高比显示图片。 • <全屏显示> － 如果在 HDMI/DVI 输入模式下输入信号为 720P、1080i 或 1080P，则图片会原图完 整显示。 仅当外部输入源通过 HDMI/DVI 端子连接且 被设置为 时，以上菜单才可被 设置。 • <4 : 3> － 以 4 : 3 的宽高比显示图片。 • <宽屏> - 以 16:10 的宽高比显示图片。 • <全屏显示> － 如果在 HDMI/DVI 输入模式下输入信号为 720P、1080i 或 1080P，则图片会原图完 整显示。 • 仅当外部输入源连接到 HDMI/ DVI 端子，并且设置为 “AV”时，才能将其选 中。 • 画面比例为 16：10 时，画面尺寸选项包括 <4:3>,<宽屏>,<全屏显示>. 菜单水平位置 您可调节 OSD 的水平位置。 菜单垂直位置 您可调节 OSD 的垂直位置。 菜单 说明 家电维修资料网 www.520101.com 使用本产品 3-42 菜单 说明 复位 使用此功能可将画面质量和色彩设置恢复为出厂设置值。 • <否> - <是> 语言 选择 OSD 的语言。 所选语言仅应用于本产品的 OSD。 此设置不会影响 PC 的其他功能。 MagicReturn 此功能在 Windows 7 环境下才能运行，使用多台显示器时建议使用此功能。 • <关闭> 选择 <关>， 功能将关闭。 • <开> 选择 <开>， 功能将开启。 • 该功能仅可在 Windows 7 中使用。使用其他操作系统时，建议将该功能设置为 <关>。 • 该功能不适用于模拟信号输入。 • 设置为 时，该功能不可用。 • 该功能可能不适用于某些显卡。这些显卡不支持国际 EDID 标准 （DDWG DVI 标准）。建议 将该功能设置为 <关>。 • 显示 <检测信号线> OSD 时，按住 ▼ 键约 5 秒， 将自动设置为 <关>。 MagicEco 此功能可通过降低显示屏的电流为用户提供低耗电模式。 • <100%> 选择 <100%> 时，耗电量将会是默认设置的 100%。 • <75%> 选择 <75%> 时，耗电量大约为默认设置的 75%。 • <50%> 选择 <50%> 时，耗电量大约为默认设置的 50%。 • <关闭节电模式> 选择 <关闭节电模式> 时，此功能将关闭。 当 设置为 <动态对比度> 模式时，此菜单不可用。 关机定时器开/关 您可开启或关闭关机定时器。 • <关>-<开> 关机定时器设置 当达到配置时间时，显示器将会自动关闭电源。 仅在将 <关机定时器开/关> 设置为 <开> 时，此功能才可用。 按键重复次数 控制按钮的重复延迟。 可设置为 <加速>、 <1 秒> 或 <2 秒>。如果选择了 <无重复>，该按钮将仅响应一次。 按键自定义 您可将<按键自定义>的功能设置为以下功能中的一种。 • PC 信号 : - - - <画面尺寸> • AV 信号 : <画面模式> - - - <画面尺寸> 家电维修资料网 www.520101.com 使用本产品 3-42 信息 自动信号源 • <自动> - 显示器自动选择输入信号。 • <手动> - 用户需手动选择输入信号。 不适用于模拟 (D-SUB) 专用或数字 (DVI) 专用型号。 PC/AV 模式 连接到 PC 时设置为 “PC”。 连接到 AV 设备时设置为 “AV”。 • 此功能不支持模拟模式。 • 仅适用于宽屏型号，如 16:9 或 16:10。 显示时间 用户无动作时， OSD 将会自动消失。 您可设置 OSD 隐藏前的等待时间。 • <5 秒> - <10 秒> - <20 秒> - <200 秒> 菜单透明 您可选择 OSD 的透明度。 • <关>-<开> 菜单 说明 信息 显示在 PC 上设置的频率和分辨率。 对于仅具备模拟接口的型号， <信息> 中不会显示 <模拟/数字/HDMI>。 菜单 说明 家电维修资料网 www.520101.com 安装软件 4-1 4 安装软件 4-1 Natural Color 什么是 Natural Color ？ 该软件仅安装于三星产品中，它可调节本产品中的显示色彩，使图片在本产品中的显示色彩与图片的打印色彩一致。 有关详细信 息，请参阅软件程序中的在线帮助 (F1)。 Natural Color 在线提供。 您可以从以下网站中下载并进行安装； http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html 家电维修资料网 www.520101.com 安装软件 4-2 4-2 MagicTune 什么是 MagicTune？ MagicTune 是一个可帮助用户调节显示器的软件程序，它提供了完整的显示器功能说明以及通俗易懂的操作指南。 用户无需使用产品的操作按钮，只需通过鼠标和键盘便可调节显示器。 安装软件 1. 将安装光盘插入 CD-ROM 驱动器中。 2. 选择 MagicTune 安装程序。 如果主画面中未弹出软件安装画面，则请在 CD-ROM 中找到 MagicTune 的安装文件，并双击该文件。 3. 选择安装语言并单击[ “Next”（下一步） ]。 4. 根据画面上的指示完成接下来的软件安装步骤。 • 安装完毕后若不重启计算机，软件可能无法正常工作。 • 由于计算机系统和产品规格不同，可能不会出现 MagicTune 图标。 • 如果未出现快捷方式图标，可按 F5 键。 安装 MagicTune™ 的限制条件和问题 MagicTune™的安装可能受到显卡、主板和网络环境的影响。 系统要求 OS • Windows 2000 • Windows XP Home Edition • Windows XP Professional • Windows Vista 32 位 • Windows 7 32 位 对于 MagicTune™，建议使用 Windows 2000 或更高版本的操作系统。 硬件 • 至少 32MB 的内存 • 至少有 60MB 的可用硬盘空间 更多信息，请查看我们的 网站。 删除软件 在 Windows 系统内，仅可通过[ “Add or Remove Programs”（添加或删除程序） ]来删除 MagicTune™ 如要删除 MagicTune™，请完成以下步骤。 1. 单击[ “Start”（开始） ]，选择 [ “Settings”（设置） ]，然后从菜单中选择 [ “Control Panel”（控制面板） ]。 对于 Windows XP，请单击[ “Start”（开始） ]，然后从菜单中选择[ “Control Panel”（控制面板） ]。 家电维修资料网 www.520101.com 安装软件 4-2 2. 双击控制面板中的 “Add or Remove Programs”（添加或删除程序）图标。 3. 在[ “Add/Remove”（添加/删除） ]窗口中，找到并选中 MagicTune™。 4. 单击[ “Change or Remove Programs”（更改或删除程序） ]，删除软件。 5. 单击[ “Yes”（是） ]，开始删除 MagicTune™。 6. 稍后会出现一个消息框，告诉您软件已完全删除。 如需 MagicTune™相关的技术支持、 FAQ （常见问题解答）或软件升级信息，请访问我们的 网站。 家电维修资料网 www.520101.com 安装软件 4-3 4-3 MagicRotation 什么是 MagicRotation？ 三星电子公司的 MagicRotation 软件，为用户提供旋转功能 （0、 90、 180、 270 度方向），有利于更好的利用计算机显示屏、更 方便地进行查看并提高用户的工作效率。 安装软件 1. 将安装光盘插入 CD-ROM 驱动器中。 2. 选择 MagicRotation 安装程序。 如果主画面中未弹出软件安装画面，则请在 CD-ROM 中找到 MagicRotation 的安装文件，并双击该文件。 3. 选择安装语言并单击[ “Next”（下一步） ]。 4. 根据画面上的指示完成接下来的软件安装步骤。 • 安装完毕后若不重启计算机，软件可能无法正常工作。 • 由于计算机系统和产品规格不同，可能不会出现 MagicRotation 图标。 • 如果未出现快捷方式图标，可按 F5 键。 安装 MagicRotation 的限制条件和问题 MagicRotation的安装可能受到显卡、主板和网络环境的影响。 限制 1. 为了确保 MagicRotation 能够正常运行，必须正确安装显示驱动程序。 应该安装由厂商提供的最新版本的显示驱动程序。 2. 如果某些应用程序（如 Windows Media Player、Real Player 等）不能在 90、180 和 270 度方向正常地播放电影文件，请 采取以下步骤： • 关闭该应用程序。 • 选择您希望观看应用程序的方向 （90、 180 或 270）。 • 重新启动该应用程序。 大多数情况下，这样就可以解决问题。 3. 若选择任何一种方向模式 （90、 180 或 270），则使用了 OpenGL 和 DirectDraw （3D 绘图）的用户应用程序将不能运 行。 例如， 3D 游戏。 4. 若选择任何一种方向模式 （90、 180 或 270），则基于 DOS 的应用程序在全屏模式下将不能运行。 5. 在 Windows™ 98, ME 和 NT 4.0 下不支持双屏显示。 6. MagicRotation 不支持每像素 24 位 （位深度/颜色质量）。 7. 如果您要更换显卡，建议您在更换前卸载 MagicRotation 软件。 系统要求 OS • Windows™ 98 SE • Windows™ Me • Windows™ NT 4.0 家电维修资料网 www.520101.com 安装软件 4-3 • Windows™ 2000 • Windows XP Home Edition • Windows XP Professional • Windows Vista 32 位 • Windows 7 32 位 对于 MagicRotation，建议使用 Windows 2000 或更高版本的操作系统。 硬件 • 至少 128MB 的内存 （推荐） • 至少有 25MB 的可用硬盘空间 服务包 • 建议您在系统上安装最新的服务包。 • 对于 Windows™ NT 4.0，推荐安装具有活动桌面组件的 Internet Explorer 5.0 或以上版本。 • 更多信息，请查看我们的 网站。 • Windows™ 是微软公司的注册商标。 删除软件 在 Windows 系统内，仅可通过[ “Add or Remove Programs”（添加或删除程序） ]来删除 MagicRotation 如要删除 MagicRotation，请完成以下步骤。 1. 单击[ “Start”（开始） ]，选择 [ “Settings”（设置） ]，然后从菜单中选择 [ “Control Panel”（控制面板） ]。 对于 Windows XP，请单击[ “Start”（开始） ]，然后从菜单中选择[ “Control Panel”（控制面板） ]。 2. 双击控制面板中的 “Add or Remove Programs”（添加或删除程序）图标。 3. 在[ “Add/Remove”（添加/删除） ]窗口中，找到并选中 MagicRotation，使其高亮显示。 4. 单击[ “Change or Remove Programs”（更改或删除程序） ]，删除软件。 5. 单击[ “Yes”（是） ]，开始删除 MagicRotation。 6. 稍后会出现一个消息框，告诉您软件已完全删除。 如需 MagicRotation相关的技术支持、 FAQ （常见问题解答）或软件升级信息，请访问我们的 网站。 家电维修资料网 www.520101.com 安装软件 4-4 4-4 MultiScreen 什么是 MultiScreen？ 通过 MultiScreen，用户可将显示器画面分割为多个显示区域。 安装软件 1. 将安装光盘插入 CD-ROM 驱动器中。 2. 选择 MultiScreen 安装程序。 如果主画面中未弹出软件安装画面，则请在 CD-ROM 中找到 MultiScreen 的安装文件，并双击该文件。 3. 出现安装向导后，单击 [ “Next”（下一步） ]。 4. 根据画面上的指示完成接下来的软件安装步骤。 • 安装完毕后若不重启计算机，软件可能无法正常工作。 • 由于计算机系统和产品规格不同，可能不会出现 MultiScreen 图标。 • 如果未出现快捷方式图标，可按 F5 键。 安装 MultiScreen 的限制条件和问题 MultiScreen 的安装可能受到显卡、主板和网络环境的影响。 操作系统 OS • Windows 2000 • Windows XP Home Edition • Windows XP Professional • Windows Vista 32 位 • Windows 7 32 位 对于 MultiScreen，建议使用 Windows 2000 或更高版本的操作系统。 硬件 • 至少 32MB 的内存 • 至少有 60MB 的可用硬盘空间 删除软件 单击[ “Start”（开始） ]，选择[ “Settings”（设置） ]/[ “Control Panel”（控制面板） ]，然后双击[ “Add or Remove Programs”（添加或删除程序） ]。 在程序列表中选择 MultiScreen ，然后单击 [ “Add/Delete”（添加/删除） ]按钮。 家电维修资料网 www.520101.com 故障排除 5-1 5 故障排除 5-1 显示器自诊断 • 您可使用自诊断功能检查本产品是否工作正常。 • 如果产品与 PC 正确连接后出现空白画面且电源 LED 不断闪烁，则请根据以下步骤执行自诊断功能。 1. 关闭本产品和 PC 的电源。 2. 从本产品上拔下信号缆线。 3. 打开本产品电源。 4. 如果本产品工作正常，则会出现 <检测信号线> 消息。 这种情况下，如果再次出现了空白画面，则请确保 PC 和连接没有问题。 本产品是工作正常的。 家电维修资料网 www.520101.com 故障排除 5-2 5-2 常见故障检查 在要求售后服务前请进行以下检查。 如该问题仍然存在，请联系离您最近的三星电子服务中心。 出现空白画面/无法打开本产品电源 电源线是否连接正确？ 检查电源线的连接情况。 屏幕上是否出现了 <检测信号线> 消息？ （使用D-sub电缆连接） 检查 PC 与本产品之间的缆线连接。 （使用 DVI 缆线连接） 如果在缆线已正确连接的情况下屏幕上出现了这条消息，则请 按本产品上的 [ ] 按钮，以重新检查输入信号。 屏幕上是否出现了<非最佳模式>的消息？ 在显卡输出信号超过本产品支持的最大分辨率或最高频率时会 出现这种情况。 在这种情况下，请为产品设置适当的分辨率和频率。 是否出现空白画面且电源 LED 以 1 秒的间隔不断闪烁？ 1. 当省电功能正在运行时会发生这种情况。 单击鼠标或按任意键便可恢复屏幕显示。 2. 当连接了两台显示器， 设置为 <开> 并且 Magictune 正在运行时，会出现这种情况：在此情况下， Magictune OSD 上的字符可能显示为乱码。要运行 Magictune， 必须设置为 <关>。请重启 PC，将 设置为 <关> 并运行 Magictune。 是否采用了 DVI 缆线进行连接？ 如果您在 PC 启动后连接 DVI 缆线，或在使用 PC 时断开并重 新连接 DVI 缆线，则屏幕可能无图像显示，因为一些显卡无法 输出视频信号。 在这种情况下，连接 DVI 缆线后重启 PC。 图像太亮或太暗。 调节 <亮度> 和 <对比度>。 （请参阅 <亮度> 和 <对比度>） 显示亮度会根据 模式设置的不同而有所不同。 如果 设置为 <动态对比度>，则显示亮度会根据输入信号的不同而有所不同。 没有出现屏幕调整菜单 (OSD)。 您是否取消了屏幕调整？ 检查 功能是否未设置为<关>。 颜色显示不正常/图片黑白显示 整个屏幕是否只显示同一颜色，就像透过玻璃纸看屏幕一样？ 检查计算机的缆线连接。 重新将显卡完全插入计算机中。 检查 <单色调效果> 是否未设置为 <关>。 显卡是否正确配置？ 请参考 《用户手册》设置显卡。 显示区域突然移至边缘或中间。 是否更换过显卡或驱动程序？ 请按 [AUTO] 按钮，运行自动调整功能。 是否更改了适合本产品的分辨率和频率？ 请将显卡的分辨率和频率设置为适当值。 请参阅 （标准信号模式表） 显卡是否正确配置？ 请参考 《用户手册》设置显卡。 家电维修资料网 www.520101.com 故障排除 5-2 图片失焦。 是否更改了适合本产品的分辨率和频率？ 请将显卡的分辨率和频率设置为适当值。 请参阅 （标准信号模式表） 色彩显示模式为 16 位 （16 色）。 更换显卡后屏幕色彩发生了变化。 是否安装了本产品的设备驱动程序？ Windows XP：通过选择 “Control Panel”（控制面板）→ “Display”（显示）→ “Settings”（设置）来重新设置色彩。 Windows Vista： 选择 “Control Panel”（控制面板） → “Appearance and Personalization”（外观和个性化） → “Personalization”（个性化） → “Resolution”（分辨率） 更改分辨率。 Windows 7： 选择 “Control Panel”（控制面板） → “Personalization”（个性化） → “Display”（显示） → “Change display settings”（更改显示设置） → “Advanced settings”（高级设置） → “Monitor”（监视器）更改色彩设 置。 显卡是否正确配置？ 根据新的显卡驱动程序重新配置色彩。 连接显示器时，显示找到未知显示器：即插即用 “ (VESA DDC) 显示器）”。 是否安装了本产品的设备驱动程序？ 根据驱动程序安装相关说明安装设备驱动程序。 参考显卡的 《用户手册》，检查显卡是否支持所有的即插即用 (VESA DDC) 功能。 根据驱动程序安装相关说明安装设备驱动程序。 当我观察产品外部边缘时，发现有小型异物。 这是本产品的专门设计，在其黑色边缘上涂上一层透明物质，以使颜色变得柔和，因此可能会出现此类物质。 这并不是本产品 的缺陷。 启动计算机时出现哔哔的声音。 如果在启动计算机时这样的声音出现了 3 次或 3 次以上，则请寻求计算机的售后服务。 将本产品与支持 HDCP （高带宽数字内容保护）功能的计算机一起使用时，如果 HDCP 功能无法正常运行，则请按以下所述 更改相关设置： 更改设置以便使 HDCP 功能可以正常运行。 更改设置： [MENU] -> <设置和重置> -> -> 在本例中，显示器的画面大小被放大。 要更改被放大的画面大小，按以下所述更改相关设置： 更改设置： [MENU] -> <大小和位置> -> <画面尺寸> -> <全屏显示> 家电维修资料网 www.520101.com 故障排除 5-3 5-3 常见问题解答 常见问题解答 请尝试以下方法！ 如何更改视频信号的频率？ 您必须更改显卡的频率。 （更多信息，请参阅计算机或显卡的 《用户手册》。） 如何更改分辨率？ Windows XP：通过选择 “Control Panel”（控制面板）→ “Appearance and Themes”（外观和主题）→ “Display” （显示）→ “Settings”（设置）来更改分辨率。 Windows Vista： 选择 “Control Panel”（控制面板） → “Appearance and Personalization”（外观和个性化） → “Personalization”（个性化） → “Resolution”（分辨率） 更改分辨率。 Windows 7： 选择 “Control Panel”（控制面板） → “Personalization”（个性化） → “Display”（显示） → “Adjust resolution”（调整分辨率）更改分辨率。 （更多信息，请参阅计算机或显卡的 《用户手册》。） 如何使用省电功能？ Windows XP：通过选择 “Control Panel”（控制面板）→ “Appearance and Themes”（外观和主题）→ “Display” （显示）→ “Screen Saver Setting”（屏幕保护程序）进行配 置，或在计算机 BIOS 设置中进行配置。 Windows Vista： 选择 “Control Panel”（控制面板） → “Appearance and Personalization”（外观和个性化） → “Personalization”（个性化） → “Screen Saver”（屏幕保 护程序）来更改设置。也可使用 PC 上的 BIOS SETUP 菜单。 Windows 7： 选择 “Control Panel”（控制面板） → “Personalization”（个性化） → “Screen Saver”（屏幕保 护程序）来更改设置。也可使用 PC 上的 BIOS SETUP 菜单。 （更多信息，请参阅计算机或显卡的 《用户手册》。） 家电维修资料网 www.520101.com 更多信息 6-1 6 更多信息 6-1 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B1740R/B1740RX LCD 显示屏 大小 17 英寸 (43 厘米) 显示区域 33.792 厘米 （水平） x 27.0336 厘米 （垂直） 像素间距 0.264 毫米 （水平） x 0.264 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 37.35 x 31.45 x 6.8 厘米 （不含支架） 37.35 x 33.04 x 19.00 厘米/ 4.3 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-2 6-2 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 20 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-3 6-3 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B1940M/B1940MX LCD 显示屏 大小 18.5 英寸 (47 厘米) 显示区域 40.98 厘米 （水平） x 23.04 厘米 （垂直） 像素间距 0.300 毫米 （水平） x 0.300 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1360 x 768 @ 60Hz 最大分辨率 1360 x 768 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 音频信号 音频输入 1 针， PC 音频信号输入 音频输出 1 针，耳机接口 扬声器 1 瓦 x 2 尺寸 （宽 X 高 X 深)/重量 （升降支架） 44.34 x 27.25 x 6.95 厘米 （不含支架） 44.34 x 32.37 x 19.0 厘米 / 4.3 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-4 6-4 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-5 6-5 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B1940R/B1940RX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 37.632 厘米 （水平） x 30.1056 厘米 （垂直） 像素间距 0.294 毫米 （水平） x 0.294 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 41.72 x 34.49 x 7.05 厘米 （不含支架） 41.72 x 38.97 x 22.0 厘米/ 4.8 千克 （含支架） 部分欧洲地区：41.72 x 37.97 x 22.0 厘米/ 4.8 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-6 6-6 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-7 6-7 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B1940MR/B1940MRX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 37.632 厘米 （水平） x 30.106 厘米 （垂直） 像素间距 0.294 毫米 （水平） x 0.294 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 音频信号 音频输入 1 针， PC 音频信号输入 音频输出 1 针，耳机接口 扬声器 1 瓦 x 2 尺寸 （宽 X 高 X 深)/重量 （升降支架） 41.72 x 34.49 x 7.05 厘米 （不含支架） 41.72 x 38.97 x 22.0 厘米/ 4.8 千克 （含支架） 部分欧洲地区：41.72 x 37.97 x 22.0 厘米/ 4.8 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-8 6-8 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-9 6-9 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B1940W / B1940WX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 40.824 厘米 （水平） x 25.515 厘米 （垂直） 像素间距 0.2835 毫米 (H) x 0.2835 毫米 (V) 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1440 x 900 @ 60Hz 最大分辨率 1440 x 900 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 44.30 x 29.51 x 6.915 厘米 （不含支架） 44.30 x 33.705 x 19.0 厘米 / 4.2 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-10 6-10 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 35 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-11 6-11 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2240/B2240X LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 (H) x 26.811 厘米 (V) 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 162MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.32 x 30.96 x 6.8 厘米 （不含支架） 51.32 x 34.12 x 19.0 厘米 / 4.9 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-12 6-12 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-13 6-13 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2240W / B2240WX LCD 显示屏 大小 22英寸 (55厘米) 显示区域 47.376厘米 （水平） x29.61厘米 （垂直） 像素间距 0.282毫米 （水平） x0.282毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1680 x 1050 @ 60Hz 最大分辨率 1680 x 1050 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 146MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.07 x 33.775 x 6.8 厘米 （不含支架） 51.07 x 39.32 x 20.00 厘米/ 5.2 kg （含支架） 部分欧洲地区：51.07 x 38.32 x 20.00 厘米/ 5.2 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-14 6-14 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-15 6-15 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2240M / B2240MX LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 （水平） x 26.811 厘米 （垂直） 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 162MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 音频信号 音频输入 1 针， PC 音频信号输入 音频输出 1 针，耳机接口 扬声器 1 瓦 x 2 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.32 x 30.96 x 6.8 厘米 （不含支架） 51.32 x 34.12 x 19.0厘米 / 5.25千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-16 6-16 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-17 6-17 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2240MW/B2240MWX LCD 显示屏 大小 22英寸 (55厘米) 显示区域 47.376厘米 （水平） x29.61厘米 （垂直） 像素间距 0.282毫米 （水平） x0.282毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1680 x 1050 @ 60Hz 最大分辨率 1680 x 1050 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 146MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 音频信号 音频输入 1 针， PC 音频信号输入 音频输出 1 针，耳机接口 扬声器 1 瓦 x 2 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.07 x 33.775 x 6.8 厘米 （不含支架） 51.07 x 39.32 x 22.00 厘米/ 5.2 kg （含支架） 部分欧洲地区：51.07 x 38.32 x 22.00 厘米/ 5.2 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-18 6-18 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-19 6-19 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2340 LCD 显示屏 大小 23 英寸(58 厘米) 显示区域 50.976 厘米 (H) x 28.674 厘米 (V) 像素间距 0.2655 毫米 （水平） x 0.2655 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 55.1 x 33.06 x 6.8 厘米 （不含支架） 55.1 x 38.84 x 22.0 厘米/ 5.45 千克 （含支架） 部分欧洲地区：55.1 x 37.84 x 22.0 厘米/ 5.45 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-20 6-20 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-21 6-21 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2440L/B2440LX LCD 显示屏 大小 23.6英寸 (59厘米) 显示区域 52.128厘米 （水平） x29.322厘米 （垂直） 像素间距 0.2715毫米 （水平） x0.2715毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 57.0 x 34.24 x 6.8 厘米 （不含支架） 57.0 x 38.78 x 22.0 厘米/ 5.8 千克 （含支架） 部分欧洲地区：57.0 x 37.78 x 22.0 厘米/ 5.8 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-22 6-22 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-23 6-23 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2440/B2440X LCD 显示屏 大小 24英寸 (61厘米) 显示区域 53.136厘米 （水平） x 29.889厘米 （垂直） 像素间距 0.27675 毫米 （水平） x 0.27675 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 57.0 x 34.24 x 6.8 厘米 （不含支架） 57.0 x 38.78 x 22.0 厘米/ 5.7 千克 （含支架） 部分欧洲地区：57.0 x 37.78 x 22.0 厘米/ 5.7 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-24 6-24 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-25 6-25 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 B2440M LCD 显示屏 大小 24英寸 (61厘米) 显示区域 53.136厘米 （水平） x 29.889厘米 （垂直） 像素间距 0.27675 毫米 （水平） x 0.27675 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 音频信号 音频输入 1 针， PC 音频信号输入 音频输出 1 针，耳机接口 扬声器 1 瓦 x 2 尺寸 （宽 X 高 X 深)/重量 （升降支架） 57.0 x 34.24 x 6.8 厘米 （不含支架） 57.0 x 38.78 x 22.0 厘米/ 5.75 千克 （含支架） 部分欧洲地区：57.0 x 37.78 x 22.0 厘米/ 5.75 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-26 6-26 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-27 6-27 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 BX2240/BX2240X LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 （水平） x 26.811 厘米 （垂直） 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.32 x 30.96 x 6.8 厘米 （不含支架） 51.32 x 34.12 x 19.0 厘米 / 4.25 千克 （含支架） 使用环境 运行 温度：10℃ ~ 50˚C (50˚F ~122˚F ) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20˚C ~ 60˚C (-4˚F ~ 140˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚ ~22˚ 家电维修资料网 www.520101.com 更多信息 6-28 6-28 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-29 6-29 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 BX2440/BX2440X LCD 显示屏 大小 24英寸 (61厘米) 显示区域 53.136 厘米 （水平） x 29.889 厘米 （垂直） 像素间距 0.27675 毫米 （水平） x 0.27675 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 57.00 x 34.24 x 6.80 厘米 （不含支架） 57.00 x 38.78 x 22.00 厘米/ 5.1 千克 （含支架） 部分欧洲地区：57.00 x 37.78 x 22.00 厘米/ 5.1 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 60°C (-4°F ~ 140°F) 湿度：5 % ~ 95 %，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-30 6-30 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 25 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-31 6-31 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1720NR/E1720NRX LCD 显示屏 大小 17 英寸 (43 厘米) 显示区域 33.792 厘米 （水平） x 27.0336 厘米 （垂直） 像素间距 0.264 毫米 （水平） x 0.264 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 75Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 37.35 x 31.45 x 6.2 厘米 （不含支架） 37.35 x 39.59 x 17.98 厘米/ 3.5 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-32 6-32 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 20 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-33 6-33 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920/E1920X LCD 显示屏 大小 18.5 英寸 (47 厘米) 显示区域 40.98 厘米 （水平） x 23.04 厘米 （垂直） 像素间距 0.3 毫米 （水平） x 0.3 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1360 x 768 @ 60Hz 最大分辨率 1360 x 768 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 89 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.34 x 27.25 x 6.32 厘米 （不含支架） 44.34 x 35.5 x 17.98 厘米 / 3.45 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-34 6-34 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 20 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-35 6-35 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920R LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 37.632 厘米 （水平） x 30.106 厘米 （垂直） 像素间距 0.294 毫米 （水平） x 0.294 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 41.72 x 34.49 x 6.55 厘米 （不含支架） 41.72 x 42.64 x 17.98 厘米 / 4.2 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-36 6-36 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-37 6-37 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920N/E1920NX LCD 显示屏 大小 18.5 英寸 (47 厘米) 显示区域 40.98 厘米 （水平） x 23.04 厘米 （垂直） 像素间距 0.3 毫米 （水平） x 0.3 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1360 x 768 @ 60Hz 最大分辨率 1360 x 768 @ 60Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 89 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.34 x 27.25 x 6.32 厘米 （不含支架） 44.34 x 35.5 x 17.98 厘米 / 3.45 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-38 6-38 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 20 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-39 6-39 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920NR/E1920NRX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 37.632 厘米 （水平） x 30.106 厘米 （垂直） 像素间距 0.294 毫米 （水平） x 0.294 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1280 x 1024 @ 60Hz 最大分辨率 1280 x 1024 @ 75Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 135 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 41.72 x 34.49 x 6.55 厘米 （不含支架） 41.72 x 42.64 x 17.98 厘米 / 4.2 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-40 6-40 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-41 6-41 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920NW /E1920NWX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 40.824 厘米 （水平） x 25.515 厘米 （垂直） 像素间距 0.2835 毫米 （水平） x 0.2835 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1440 x 900 @ 60Hz 最大分辨率 1440 x 900 @ 75Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.30 x 29.51 x 6.3 厘米 （不含支架） 44.30 x 37.50 x 17.98 厘米 / 3.6 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-42 6-42 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 35 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-43 6-43 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920ENW LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 40.824 厘米 （水平） x 25.515 厘米 （垂直） 像素间距 0.2835 毫米 （水平） x 0.2835 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1440 x 900 @ 60Hz 最大分辨率 1440 x 900 @ 75Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.30 x 29.51 x 6.3 厘米 （不含支架） 44.30 x 37.50 x 17.98 厘米 / 3.6 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-44 6-44 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-45 6-45 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E1920W/E1920WX LCD 显示屏 大小 19 英寸 (48 厘米) 显示区域 40.824 厘米 （水平） x 25.515 厘米 （垂直） 像素间距 0.2835 毫米 （水平） x 0.2835 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1440 x 900 @ 60Hz 最大分辨率 1440 x 900 @ 75Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 44.30 x 29.51 x 6.3 厘米 （不含支架） 44.30 x 37.50 x 17.98 厘米 / 3.6 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-46 6-46 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 35 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-47 6-47 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2020/E2020X LCD 显示屏 大小 20英寸 (50厘米) 显示区域 44.28 厘米 （水平） x 24.908 厘米 （垂直） 像素间距 0.2768毫米 （水平） x0.2768毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1600 x 900 @ 60Hz 最大分辨率 1600 x 900 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 150 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 47.71 x 28.905 x 6.2 厘米 （不含支架） 47.71 x 36.895 x 17.98 厘米/ 3.95 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-48 6-48 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 25 W 0.3 瓦 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-49 6-49 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2020N/E2020NX LCD 显示屏 大小 20英寸 (50厘米) 显示区域 44.28 厘米 （水平） x 24.908 厘米 （垂直） 像素间距 0.2768毫米 （水平） x0.2768毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1600 x 900 @ 60Hz 最大分辨率 1600 x 900 @ 60Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 150 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 47.71 x 28.905 x 6.2 厘米 （不含支架） 47.71 x 36.895 x 17.98 厘米/ 3.95 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-50 6-50 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 25 W 0.3 瓦 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-51 6-51 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2220/E2220X LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 （水平） x 26.811 厘米 （垂直） 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 162 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 51.32 x 30.96 x 6.19厘米 （不含支架） 51.32 x 38.85 x 20.0 厘米 / 4.1 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-52 6-52 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-53 6-53 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2220N/E2220NX LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 （水平） x 26.811 厘米 （垂直） 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 162 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 51.32 x 30.96 x 6.19 厘米 （不含支架） 51.32 x 38.85 x 20.0 厘米 / 4.1 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-54 6-54 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-55 6-55 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2220NW LCD 显示屏 大小 22英寸 (55厘米) 显示区域 47.376厘米 （水平） x29.61厘米 （垂直） 像素间距 0.282毫米 （水平） x0.282毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1680 x 1050 @ 60Hz 最大分辨率 1680 x 1050 @ 60Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 146 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 51.07 x 33.775 x 6.2 厘米 （不含支架） 51.07 x 41.87 x 20.0 厘米/ 4.55 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-56 6-56 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-57 6-57 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2220W /E2220WX LCD 显示屏 大小 22英寸 (55厘米) 显示区域 47.376厘米 （水平） x29.61厘米 （垂直） 像素间距 0.282毫米 （水平） x0.282毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1680 x 1050 @ 60Hz 最大分辨率 1680 x 1050 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 146 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 51.07 x 33.775 x 6.2 厘米 （不含支架） 51.07 x 41.87 x 20.0 厘米/ 4.55 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-58 6-58 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-59 6-59 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2320/E2320X LCD 显示屏 大小 23 英寸(58 厘米) 显示区域 50.976 厘米 （水平） x 28.674 厘米 （垂直） 像素间距 0.2655 毫米 （水平） x 0.2655 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 55.1 x 33.06 x 6.2 厘米 （不含支架） 55.1 x 40.83 x 20.0 厘米/ 4.75 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-60 6-60 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-61 6-61 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2420NL LCD 显示屏 大小 23.6英寸 (59厘米) 显示区域 52.128厘米 （水平） x29.322厘米 （垂直） 像素间距 0.2715毫米 （水平） x0.2715毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz (模拟) 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 57.0 x 34.24 x 6.7 厘米 （不含支架） 57.0 x 42.4 x 20.0 厘米/ 5.2 kg （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-62 6-62 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-63 6-63 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 E2420L LCD 显示屏 大小 23.6英寸 (59厘米) 显示区域 52.128厘米 （水平） x29.322厘米 （垂直） 像素间距 0.2715毫米 （水平） x0.2715毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 57.0 x 34.24 x 6.7 厘米 （不含支架） 57.0 x 42.4 x 20.0 厘米 / 5.2 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-64 6-64 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 45 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-65 6-65 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 EX2220/EX2220X LCD 显示屏 大小 21.5英寸 (54厘米) 显示区域 47.664 厘米 （水平） x 26.811 厘米 （垂直） 像素间距 0.24825 毫米 （水平） x 0.24825 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920 x 1080 @ 60Hz 最大分辨率 1920 x 1080 @ 60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 51.32 x30.96 x 6.19 厘米 （不含支架） 51.32 x 38.85 x 20.0 厘米 / 3.6 千克 （含支架） 使用环境 运行 温度：10°C ~ 40°C (50°F ~ 104°F) 湿度：10 % ~ 80 %，无凝结 存储 温度： -20°C ~ 45°C (-4˚F ~ 113˚F) 湿度：5 % ~ 95 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-66 6-66 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22 W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-67 6-67 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 BX2340/BX2340X LCD 显示屏 大小 23 英寸 (58 厘米) 显示区域 50.918 厘米 （水平） x 28.642 厘米 （垂直） 像素间距 0.2652 毫米 （水平） x 0.2652 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1920x1080 @60Hz 最大分辨率 1920x1080 @60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 164 MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 55.1 x 33.06 x 6.8 厘米 （不含支架） 55.1 x 38.84 x 22.0 厘米/ 4.6 千克 （含支架） 部分欧洲地区：55.1 x 37.84 x 22.0 厘米/ 4.6 千克 （含支架） 使用环境 运行 温度：10℃ ~ 40℃ (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度：-20˚C ~ 45˚C ( -4˚F ~ 113˚F) 湿度：10% ~ 80%，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-68 6-68 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 34W 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-69 6-69 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 BX2240W LCD 显示屏 大小 22英寸 (55厘米) 显示区域 47.376厘米 （水平） x29.61厘米 （垂直） 像素间距 0.282毫米 （水平） x0.282毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1680x1050 @60Hz 最大分辨率 1680x1050 @60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL level (V high ≥ 2.0V, V low ≤ 0.8V) 最大像素时钟频率 146MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （升降支架） 51.07 x 33.775 x 6.8 厘米 （不含支架） 51.07 x 39.32 x 22.0 厘米/4.4 千克 （含支架） 使用环境 运行 温度：10℃ ~ 40℃ (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度：-20˚C ~ 45˚C ( -4˚F ~ 113˚F) 湿度：10% ~ 80%，无凝结 倾斜 -5˚~22˚ 家电维修资料网 www.520101.com 更多信息 6-70 6-70 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 34瓦 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-71 6-71 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 EX1920/EX1920X LCD 显示屏 大小 18.5英寸 (47厘米) 显示区域 40.98厘米 （水平） x23.04厘米 （垂直） 像素间距 0.300 毫米 （水平） x 0.300 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1360X768 @60Hz 最大分辨率 1360X768 @60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 89MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.34 x 27.25 x 6.32 厘米 （不含支架） 44.34 x 35.5 x 17.98 厘米/3.2 千克 （含支架） 使用环境 运行 温度：10˚C~ 40˚C (50˚F ~ 104˚F) 湿度：10% ~ 80%，无凝结 存储 温度：-20˚C ~ 45˚C ( -4˚F ~ 113˚F) 湿度：10% ~ 80%，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-72 6-72 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22瓦 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-73 6-73 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 EX1920W LCD 显示屏 大小 19英寸 (48厘米) 显示区域 40.824 厘米 （水平） x 25.515 厘米 （垂直） 像素间距 0.2835 毫米 （水平） x 0.2835 毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1440x900 @60Hz 最大分辨率 1440x900 @60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 137MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 44.30 x 29.51 x 6.3 厘米 （不含支架） 44.30 x 37.50 x 17.98 厘米/3.8 千克 （含支架） 使用环境 运行 温度：10℃ ~ 40℃ (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度：-20˚C ~ 45˚C ( -4˚F ~ 113˚F) 湿度：10% ~ 80%，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-74 6-74 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 22瓦 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-75 6-75 规格 设计和规格可能会有所更改，恕不另行通知。 B 类 （供居住环境使用的通信设备） 本设备已经过 EMI 注册 （B 类），适合于居住环境使用。本产品可在各个区域使用。（B 类设备发射的电磁辐射小于 A 类设 备。） 型号名称 EX2020/EX2020X LCD 显示屏 大小 20英寸 (50厘米) 显示区域 44.28厘米 （水平） x24.908厘米 （垂直） 像素间距 0.2768毫米 （水平） x0.2768毫米 （垂直） 同步 水平 30 ~ 81 kHz 垂直 56 ~ 75 Hz 显示颜色 16.7 M 分辨率 最佳分辨率 1600x900 @60Hz 最大分辨率 1600x900 @60Hz 输入信号，终端 RGB 模拟、符合 DVI （数字视频接口）标准的数字 RGB 接口。 0.7 Vp-p ± 5% 分离式水平/垂直同步、复合、 SOG TTL 等级 （V 高 ≥ 2.0V， V 低 ≤ 0.8V） 最大像素时钟频率 150MHz （模拟、数字） 电源 本产品支持的电压为 100 – 240 V。 由于各个国家或地区的标准电压有所不同， 请务必检查产品背面的标签。 信号缆线 15 针至 15 针 D-sub 缆线，可分离 DVI-D 至 DVI-D 连接器，可分离 尺寸 （宽 X 高 X 深)/重量 （简易支架） 47.71 x 28.905 x 6.2 厘米 （不含支架） 47.71 x 36.895 x 17.98 厘米/3.1 千克 （含支架） 使用环境 运行 温度：10℃ ~ 40℃ (50˚F ~ 104˚F) 湿度：10 % ~ 80 %，无凝结 存储 温度：-20˚C ~ 45˚C ( -4˚F ~ 113˚F) 湿度：10 % ~ 80 %，无凝结 倾斜 -1˚~20˚ 家电维修资料网 www.520101.com 更多信息 6-76 6-76 省电功能 本显示器内置一种称为省电功能的电源管理系统。如果一段时间内不使用显示器，此系统将显示器转换为低电耗模式，从而节省 了能源。按下键盘上的任意键后，显示器会自动恢复正常工作状态。不需要使用或长时间无需触碰显示器时，请关闭显示器以节 省能源。省电功能系统适用于计算机中安装的VESA DPM 兼容视频卡。使用计算机中安装的软件工具设置这一功能。 如果没有电源开关，本产品只有在断开电源线的情况下才不会消耗电能。 状态 正常运行 省电模式 关闭电源 电源指示灯 开启 闪烁 关闭 功耗 28瓦 小于 0.3 瓦 小于 0.3 瓦 家电维修资料网 www.520101.com 更多信息 6-77 6-77 ROHS 家电维修资料网 www.520101.com 更多信息 6-78 6-78 三星全球服务网 • 如果您对 Samsung 的产品有任何疑问或意见，请与 SAMSUNG 的客户服务中心联系。 NORTH AMERICA U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com BRAZIL 0800-124-421 4004-0000 http://www.samsung.com CHILE 800-SAMSUNG(726-7864) http://www.samsung.com COLOMBIA 01-8000112112 http://www.samsung.com COSTA RICA 0-800-507-7267 http://www.samsung.com ECUADOR 1-800-10-7267 http://www.samsung.com EL SALVADOR 800-6225 http://www.samsung.com GUATEMALA 1-800-299-0013 http://www.samsung.com HONDURAS 800-7919267 http://www.samsung.com JAMAICA 1-800-234-7267 http://www.samsung.com NICARAGUA 00-1800-5077267 http://www.samsung.com PANAMA 800-7267 http://www.samsung.com PUERTO RICO 1-800-682-3180 http://www.samsung.com REP. DOMINICA 1-800-751-2676 http://www.samsung.com TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com VENEZUELA 0-800-100-5303 http://www.samsung.com EUROPE AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr (French) CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com DENMARK 70 70 19 70 http://www.samsung.com EIRE 0818 717100 http://www.samsung.com ESTONIA 800-7267 http://www.samsung.com FINLAND 030 - 6227 515 http://www.samsung.com FRANCE 01 48 63 00 00 http://www.samsung.com 家电维修资料网 www.520101.com 更多信息 6-78 GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/ Min) http://www.samsung.com HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com LATVIA 8000-7267 http://www.samsung.com LITHUANIA 8-800-77777 http://www.samsung.com LUXEMBURG 261 03 710 http://www.samsung.com NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€ 0,10/Min) http://www.samsung.com NORWAY 815-56 480 http://www.samsung.com POLAND 0 801 1SAMSUNG (172678) 022 - 607 - 93 - 33 http://www.samsung.com PORTUGAL 80820 - SAMSUNG (726-7864) http://www.samsung.com SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/ min) http://www.samsung.com/ch http://www.samsung.com/ch_fr (French) U.K 0845 SAMSUNG (7267864) http://www.samsung.com CIS ARMENIA 0-800-05-555 AZERBAIJAN 088-55-55-555 BELARUS 810-800-500-55-500 GEORGIA 8-800-555-555 KAZAKHSTAN 8-10-800-500-55-500 KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com MOLDOVA 00-800-500-55-500 RUSSIA 8-800-555-55-55 http://www.samsung.com TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com UKRAINE 0-800-502-000 http://www.samsung.com/ua http://www.samsung.com/ua_ru UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com ASIA PACIFIC AUSTRALIA 1300 362 603 http://www.samsung.com CHINA 400-810-5858 010-6475 1880 http://www.samsung.com HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk http://www.samsung.com/hk_en/ EUROPE 家电维修资料网 www.520101.com 更多信息 6-78 INDIA 3030 8282 1800 110011 1800 3000 8282 1800 266 8282 http://www.samsung.com INDONESIA 0800-112-8888 021-5699-7777 http://www.samsung.com JAPAN 0120-327-527 http://www.samsung.com MALAYSIA 1800-88-9999 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com PHILIPPINES 1-800-10-SAMSUNG(726-7864) 1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777 http://www.samsung.com SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com TAIWAN 0800-329-999 http://www.samsung.com THAILAND 1800-29-3232 02-689-3232 http://www.samsung.com VIETNAM 1 800 588 889 http://www.samsung.com MIDDLE EAST & AFRICA BAHRAIN 8000-4726 JORDAN 800-22273 SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com TURKEY 444 77 11 http://www.samsung.com U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com ASIA PACIFIC 家电维修资料网 www.520101.com
