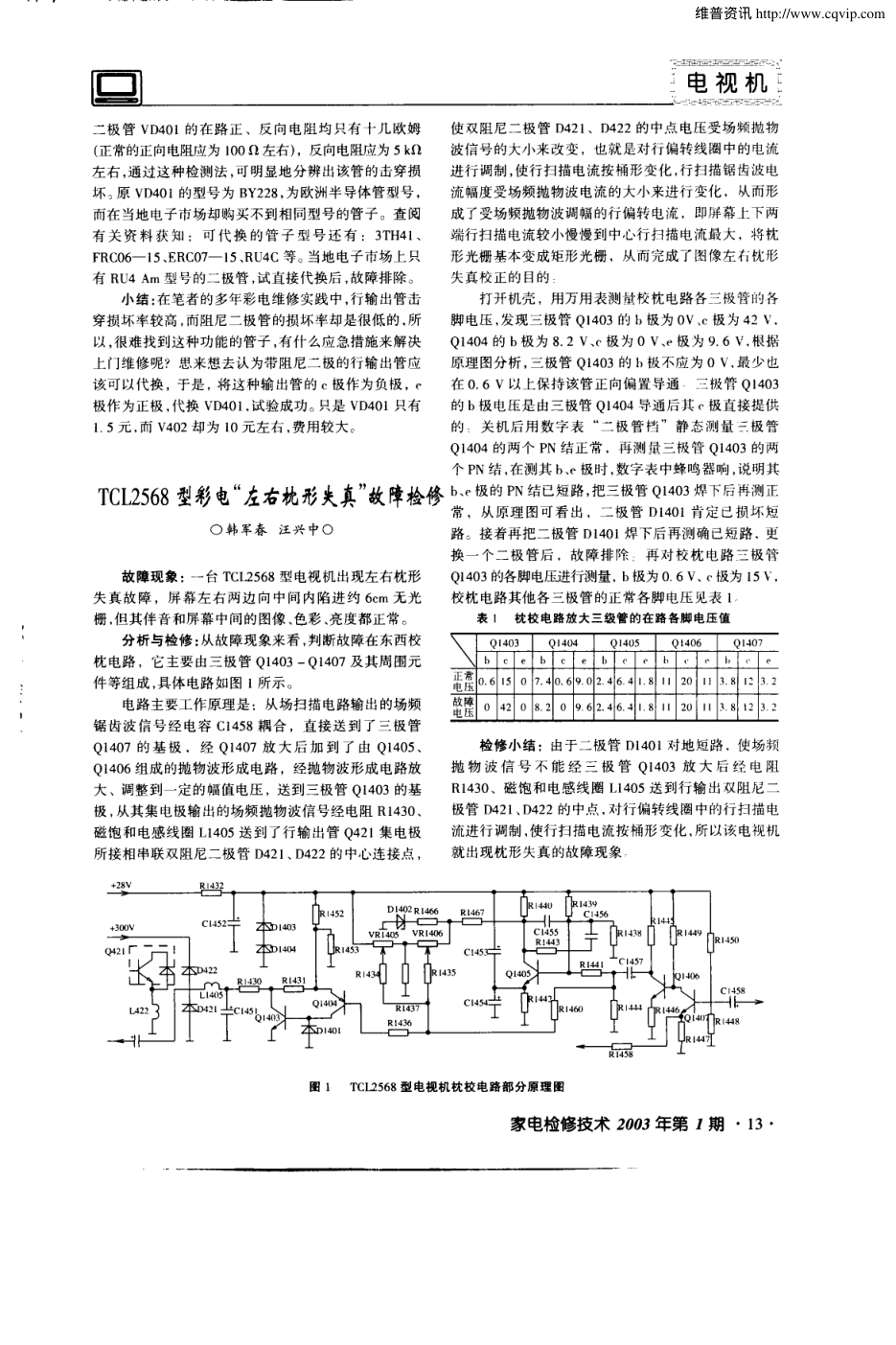

TCL 2568型彩电“左右枕形失真”故障检修

} j i i j j 。。 电 视 机 二极 管 V D401 的在路 正 、反 向电阻均 只有 十几欧姆 (正常的正向电阻应为 100 n 左右) ，反向电阻应为 5 kI l 左右 ，通过这种检测法 ，可明显地 分辨出该 管的击穿损 坏 。原 VD40 1 的型号为 BY 228 ，为欧洲半导体管型号 ， 而在 当地 电子市场却购买不到相同型号的管子 。查 阅 有 关 资 料获 知 ：可 代换 的管 子 型 号 还有 ：3TH4 1、 FRc06一 l5 、E Rc 07— 15 、RU4C 等 。当地 电子市场上 只 有 RU4 Am 型号的二极管 ，试直接代换后 ，故 障排除 。 小结 ：在笔者 的多年彩 电维修实践 中，行输 出管击 穿损坏率较高 ，而阻尼 二极 管的损坏率却是很低的 ，所 以，很难找到这种功能的管子 ，有什么应急措施来解决 上 门维修 呢? 思来想去认为带阻尼二 极的行输 出管应 该可 以代换 ，于是 ，将这 种输 出管 的 c 极作为负极 ，e 极作 为正极 ，代换 V D401，试验成功 。只是 V D401 只有 1．5 元 ，而 V402 却 为 l0 元 左右 ，费用较大。 TCL2568型彩电“左右枕形失真”故障检修 。 韩军春 汪兴 中。 故 障现象 ：一台 TCL2568 型 电视机出现左 右枕形 失真故 障 ，屏 幕左右 两边 向中间 内陷进约 6cm 无 光 栅 ，但其伴音和屏幕中间的图像 、色彩 、亮度都正常 。 分析与检修 ：从故障现象来 看 ，判断故障在东西校 枕电路 ，它主要 由三极管 Q14O3 一Q1407 及其周 围元 件等组成 ，具体电路如图 1 所示 。 电路 主要工作原理是 ：从场扫描电路输 出的场频 锯齿波 信号经 电容 C1458 耦合 ，直接 送到 了三极管 Q14O7 的 基 极 ，经 Q1407 放 大 后 加 到 了 由 Q14O5 、 Q14O6 组 成的抛物波形 成电路 ，经抛 物波形成 电路放 大 、调整到一定的幅值电压 ，送到三极 管 Q14O3 的基 极 ，从其集 电极输 出的场频抛物波信号经 电阻 R 1430 、 磁饱和 电感线 圈 L1405 送到 了行输 出管 Q42l 集电极 所接相串联双阻尼 二极 管 D42l 、D422 的中心连接点 ， 使双阻尼二极管 D42l 、D422 的 中点 电压受场频抛物 波信号 的大小来改变 ，也就是对行偏转线 圈中的电流 进行调制 ，使行 扫描 电流按桶形变化 ，行扫描锯 齿波电 流幅度受场频抛物波电流的大小来进 行变化，从而形 成 了受场频抛物波调幅的行偏转 电流，即屏幕 上下两 端行扫描电流较小慢慢到中心行 扫描 电流最 大，将枕 形光栅基本变成矩形光栅 ，从而完成 了图像左 右忱形 失真校正的 目的 ： 打开机壳 ，用万用表测世校枕电路各 三傲 管的各 脚 电压 ，发现三极管 Ql 403 的 b 极为 0V 、c 极为 42 V ， Q14O4 的 b 极为 8．2 V 、c 极 为 0 V 、e 极为 9．6 V ，根据 原理 图分析 ，三极管 Q1403 的 b 极不应为 0 V ，最 少也 在 0．6 V 以上保持该管正 向偏置导通 。三极管 Q1403 的 b 极电压是由三极管 Ql 404 导通后其 c 极直 接提供 的：关机 后用 数字表 “二极 管档 ” 静态 测量 l二极管 Q1404 的两个 PN 结正常 ，再测 量三极管 Q14O3 的两 个 PN 结 ，在测其 b、e 极时 ，数字表中蜂 呜器 响，说明其 b、e 极 的 PN 结 已短路 ，把三极管 Q14o3 焊下后 再测正 常 ，从原理 图可 看 出，二极 管 D140 1 肯定 已损坏短 路 。接着再把二极管 D 140 1 焊下后再测确已短路 ．更 换 一个 二极管后 ，故 障排 除 ：再 对校枕 电路 三极管 Q14o3 的各脚电压进行测量 ，b极为 0．6 V 、c 圾为 l5 V ， 校枕 电路其他各三极管的正常各脚电压见表 1 表 1 枕校 电路放大三级管的在路各脚电压值 ＼ Q1403 O1404 01405 01406 Q1407 b b b h }】 正 常 O ． 6 l 5 O 7 4 O．6 9 O 2 4 6．4 l 8 I l 20 l l 3 8 l 2 3．： 电 压 故 障 O 42 O 8 2 O 9 ． 6 2．4 6．4 1．8 l 1 20 l 1 3．8 l 2 3 ： 电 压 检修小结 ：由于二极管 D140 1 对地 短路 ，使场频 抛 物 波 信 号 不 能 经 三 极 管 Q14O3 放 大 后 经 电 阻 R1430 、磁饱 和电感线圈 L1405 送到行输 出双阻尼二 极管 D421、D422 的 中点 ，对行偏转线圈 中的行扫描电 流进行 调制 ，使行扫描电流按 桶形 变化 ，所以该电视机 就出现枕形失真 的故障现象 图 1 T CL 2568 型电视机枕 校电路部分原理 图 家电检修技术 2003 年第 J 期 · l 3 · 维普资讯 http://www.cqvip.com
