东芝40L2450C液晶电视维修培训手册

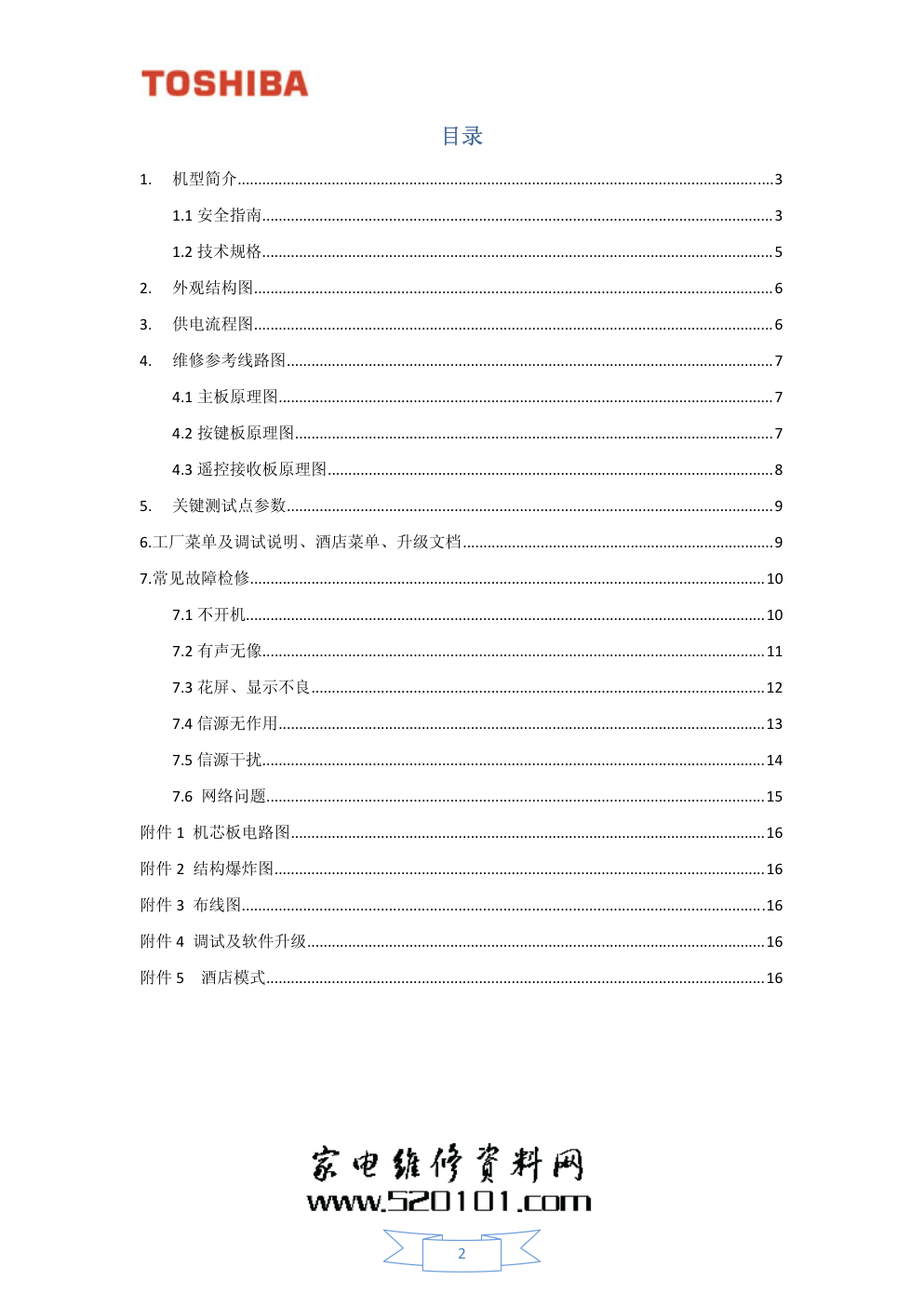

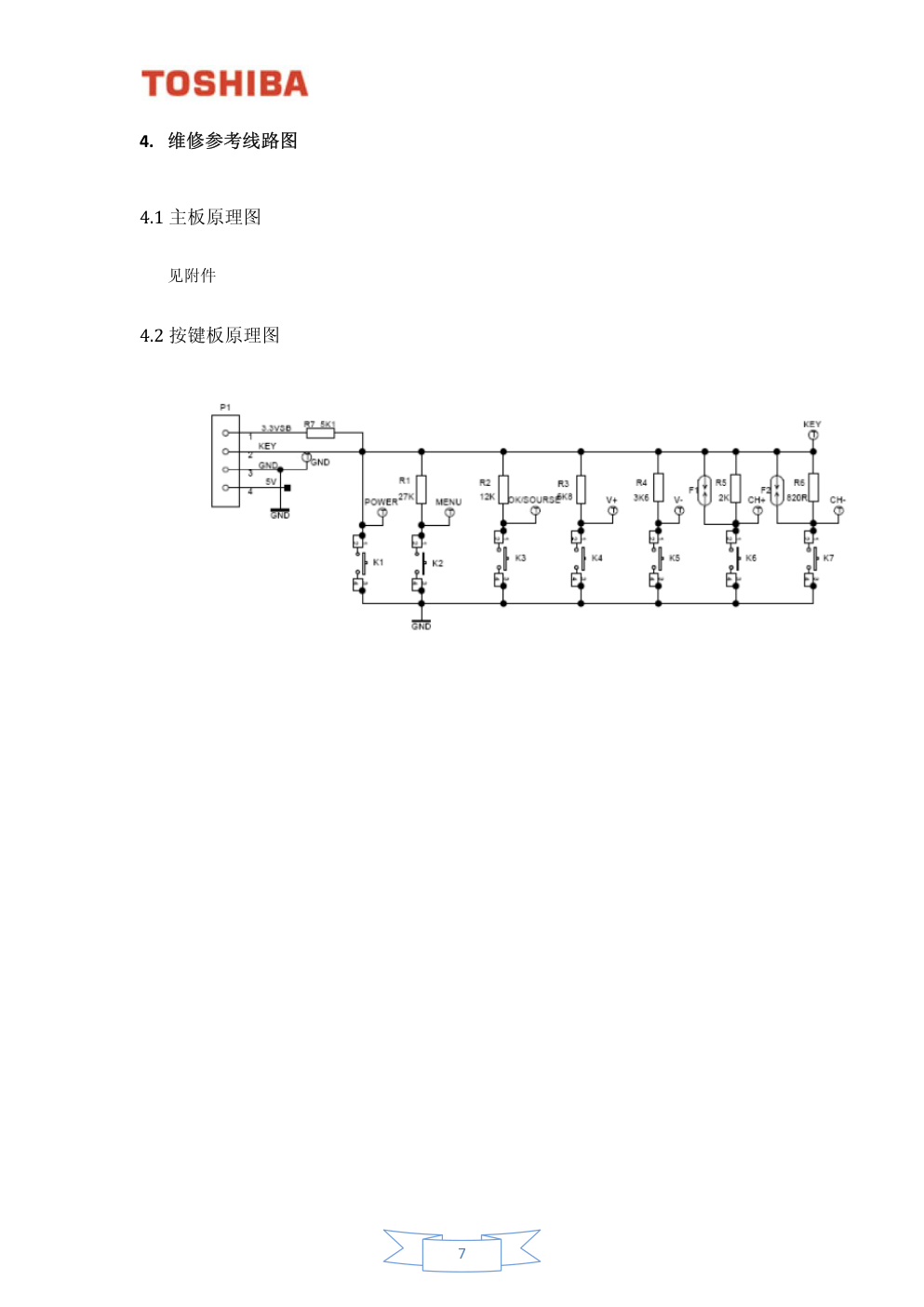

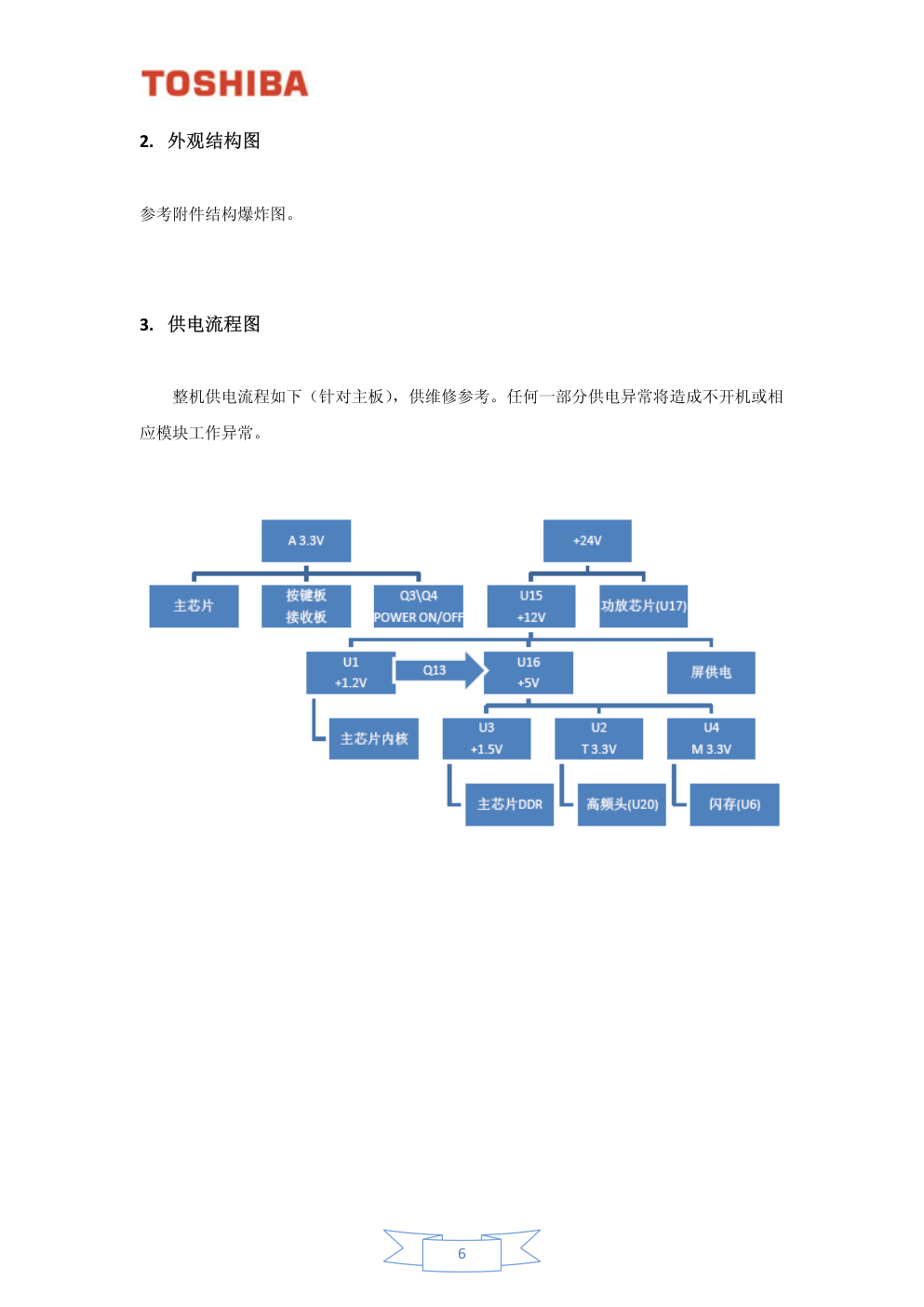

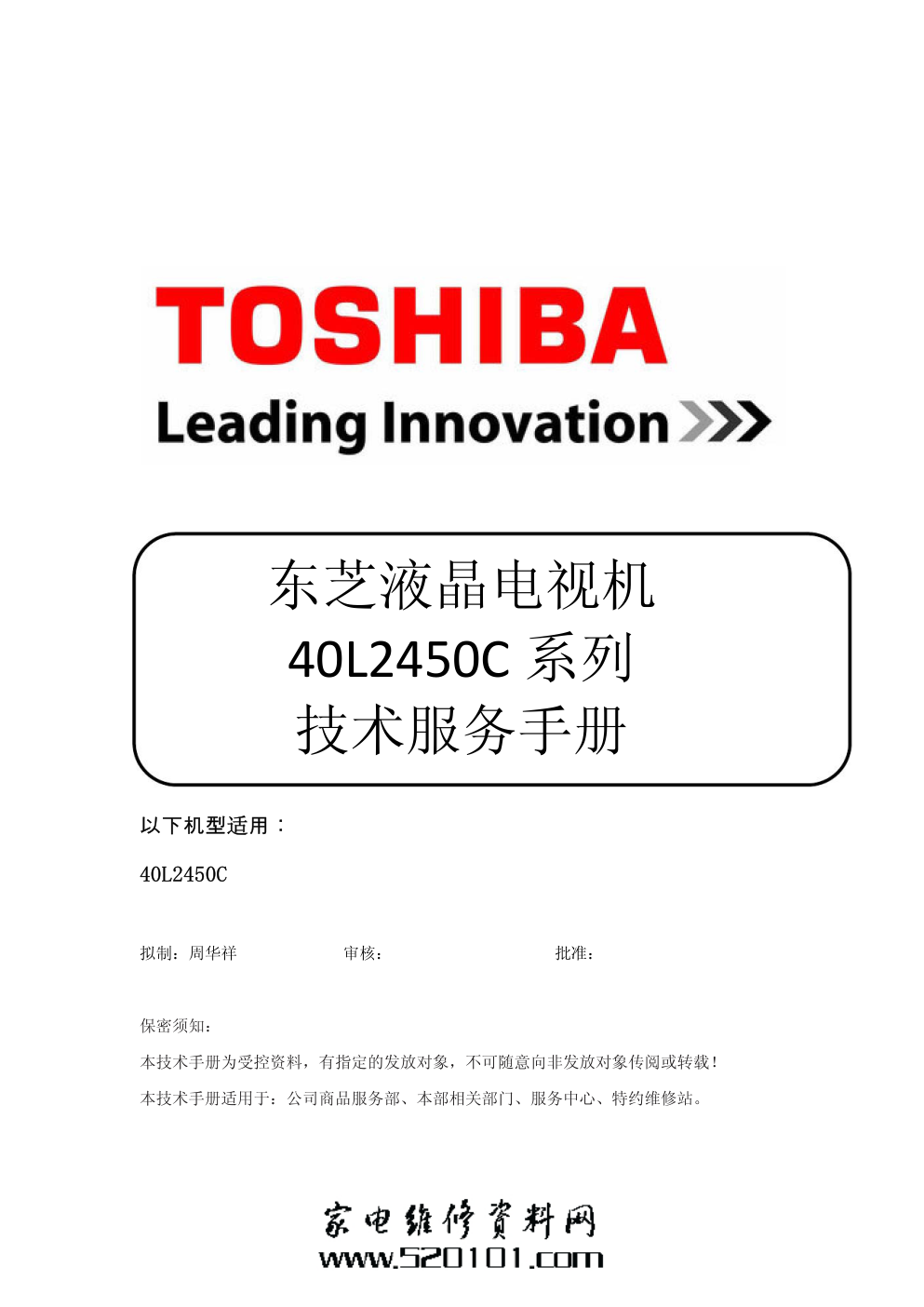

东芝液晶电视机 40L2450C 系列 技术服务手册 以下机型适用： 40L2450C 拟制：周华祥 审核： 批准： 保密须知： 本技术手册为受控资料，有指定的发放对象，不可随意向非发放对象传阅或转载！ 本技术手册适用于：公司商品服务部、本部相关部门、服务中心、特约维修站。 2 目录 1. 机型简介 ................................................................................................................................... 3 1.1 安全指南 ............................................................................................................................. 3 1.2 技术规格 ............................................................................................................................. 5 2. 外观结构图 ............................................................................................................................... 6 3. 供电流程图 ............................................................................................................................... 6 4. 维修参考线路图 ....................................................................................................................... 7 4.1 主板原理图 ......................................................................................................................... 7 4.2 按键板原理图 ..................................................................................................................... 7 4.3 遥控接收板原理图 ............................................................................................................. 8 5. 关键测试点参数 ....................................................................................................................... 9 6.工厂菜单及调试说明、酒店菜单、升级文档 ............................................................................ 9 7.常见故障检修 .............................................................................................................................. 10 7.1 不开机............................................................................................................................... 10 7.2 有声无像 ........................................................................................................................... 11 7.3 花屏、显示不良 ............................................................................................................... 12 7.4 信源无作用 ....................................................................................................................... 13 7.5 信源干扰 ........................................................................................................................... 14 7.6 网络问题 .......................................................................................................................... 15 附件 1 机芯板电路图 .................................................................................................................... 16 附件 2 结构爆炸图 ........................................................................................................................ 16 附件 3 布线图 ................................................................................................................................ 16 附件 4 调试及软件升级 ................................................................................................................ 16 附件 5 酒店模式 .......................................................................................................................... 16 3 1. 机型简介 1.1 安全指南 •请使用与本机铭牌标示的电压及频率一致的供电电源。 • 请勿将任何装满液体的容器（如：花瓶）安放在本装置附近，或将其暴露于滴 水飞溅、雨或湿气中。 • 勿将本机放置于不稳定、易跌落之处。 • 勿将本机暴露于极端的温度（低于0℃或高于45℃）或湿度处。 • 避免将本机直接暴露于阳光或靠近热源处。 • 勿将本机放置在密闭空间内，如书橱或壁柜中。 • 勿用报纸，桌布或窗帘等物体覆盖通风孔，以免散热不畅。 • 勿将任何小物体置于本机散热孔内。 • 遇雷雨闪电天气时，勿碰触到本机显示屏及电源插头或天线，并停止使用本机。 • 勿踩踏电源线，同时避免电源线缠绕。请勿在电视机与其支撑家具之间铺设台 布或加置其他类似材料。 • 将电视机靠墙安装时，请务必确保电视机背面与墙壁至少保持10cm间距。 • 请勿将电视机放置在地毯或垫子等柔软且不平稳的物体表面上。如果缝隙和通 风口被遮盖、堵塞或封住，电视机内部会过热，从而可能引发火灾。 • 如果本机有故障，请勿擅自拆卸修理。请与专业维修人员联系。 • 如果长时间不使用遥控器，请取出电池放在干燥处保存。 • 避免遥控器跌落损坏。 •如果电池更换不当会有爆炸危险，只能用同样类型或等效类型的电池来更换。 •为了防止伤害，必须按安装说明书的规定将设备牢固地固定在地板/墙壁上。 •接入设备的有线网络天线必须与保护接地隔离，否则可能会引起着火等危险。 注意： 本装置的电源开关不会完全断开来自电源插座的全部电力，因电源线对本装置起 主要断开器件的作用，需将电源线从电源插座拔出来才能断开全部电力。因此， 4 确保本装置安装后，在发生事故时能够容易从电源插座拔除电源线。为了避免火 灾事故，如长时间不使用时，请拔掉电源插头。请勿强力拉扯电源线，应握住电 源插头部分拔下。 如下所示的符号会出现在本产品的标签上。它们旨在警告过当的拆解本设备 可能对维修人员带来潜在安全隐患 警告 该符号表示部件可能造成人员受伤或物品损坏。 5 1.2 技术规格 6 2. 外观结构图 参考附件结构爆炸图。 3. 供电流程图 整机供电流程如下（针对主板），供维修参考。任何一部分供电异常将造成不开机或相 应模块工作异常。 7 4. 维修参考线路图 4.1 主板原理图 见附件 4.2 按键板原理图 8 4.3 遥控接收板原理图 9 5. 关键测试点参数 本机结构简单，便于维修人员认识整机结构，方便维修。 电源板：为整机提供供电，供电分为亮部分：1.为背光供电、2.为 主板： 背光驱动板： 无线网卡： 按键板： 红外接收板： 屏 T‐con 板： 屏 source 板： 6.工厂菜单及调试说明、酒店菜单、升级文档 见附件。 10 7.常见故障检修 7.1 不开机 11 7.2 有声无像 12 7.3 花屏、显示不良 13 7.4 信源无作用 信源故障请先查看信源所使用的分辨率是否在机器规格之内。本机分辨率 1920*1080， 过高分辨率会不支持。HDMI 信源及 VGA 信源对信号线有一定要求，请采购优质的线材并要 求用户尽量减少信号线的拉扯和插拔。 HDCP KEY 是 HDMI 协议的重要组成部分，机器无该数据将无法解密拥有版权的 HDMI 片源。HDCP KEY 可以使用专业的仪器来查看。维修 HDMI 问题可以尝试重新升级 HDCP KEY。 具体方法： 1. 将 HDCP KEY 文件放入 U 盘根目录，U 盘插电视机上 2. 进设计师菜单（光标打在图像设置→对比度，连续按数字键“1950”） 3. 选择“4—Service menu”→“USB UPDATE”→“HDCP Upgrade” 4. 升级完成。 VGA 可以作为 TV 设计阶段的调试用途，当调试功能被打开时，连接其它 VGA 设备可能 会有冲突。调试开关查看方法： 14 1. 进设计师菜单（光标打在图像设置→对比度，连续按数字键“1950”） 2. 选择“3—Other Settings”→“SSCOM Debug” 3. ON 表示打开，OFF 表示关闭。用户使用时，建议关闭此项功能 7.5 信源干扰 15 7.6 网络问题 MAC 地址查看方法：菜单→网络设置，菜单界面最下一行显示 MAC 地址。合法的 MAC 地址不会全为 00 或 FF 或为空数据。MAC 地址的抄写请联系专业售后人员。 16 Got User ID 是华数网分配用户数据的一个标识，当用户第一次登录到华数网时，机器分 配到一个用户帐号，并将帐号保存在机器内部，作为下次登录的凭证，Got User ID 选项将标 识为 ON，表示服务器已经对其分配帐号。当服务器故障或其它因素导致用户身份无法被识 别时，可以考虑在工厂菜单中将这一选项切换为 OFF，表示本机未分配到帐号，申请重新分 配。 Got User ID 修改路径： 1. 进设计师菜单（光标打在图像设置→对比度，连续按数字键“1950”） 2. 选择“3—Other Settings”→“Got User ID” 3. On 表示帐号已分配，OFF 表示帐号未分配。 附件 1 机芯板电路图 附件 2 结构爆炸图 附件 3 布线图 附件 4 调试及软件升级 附件 5 酒店模式
