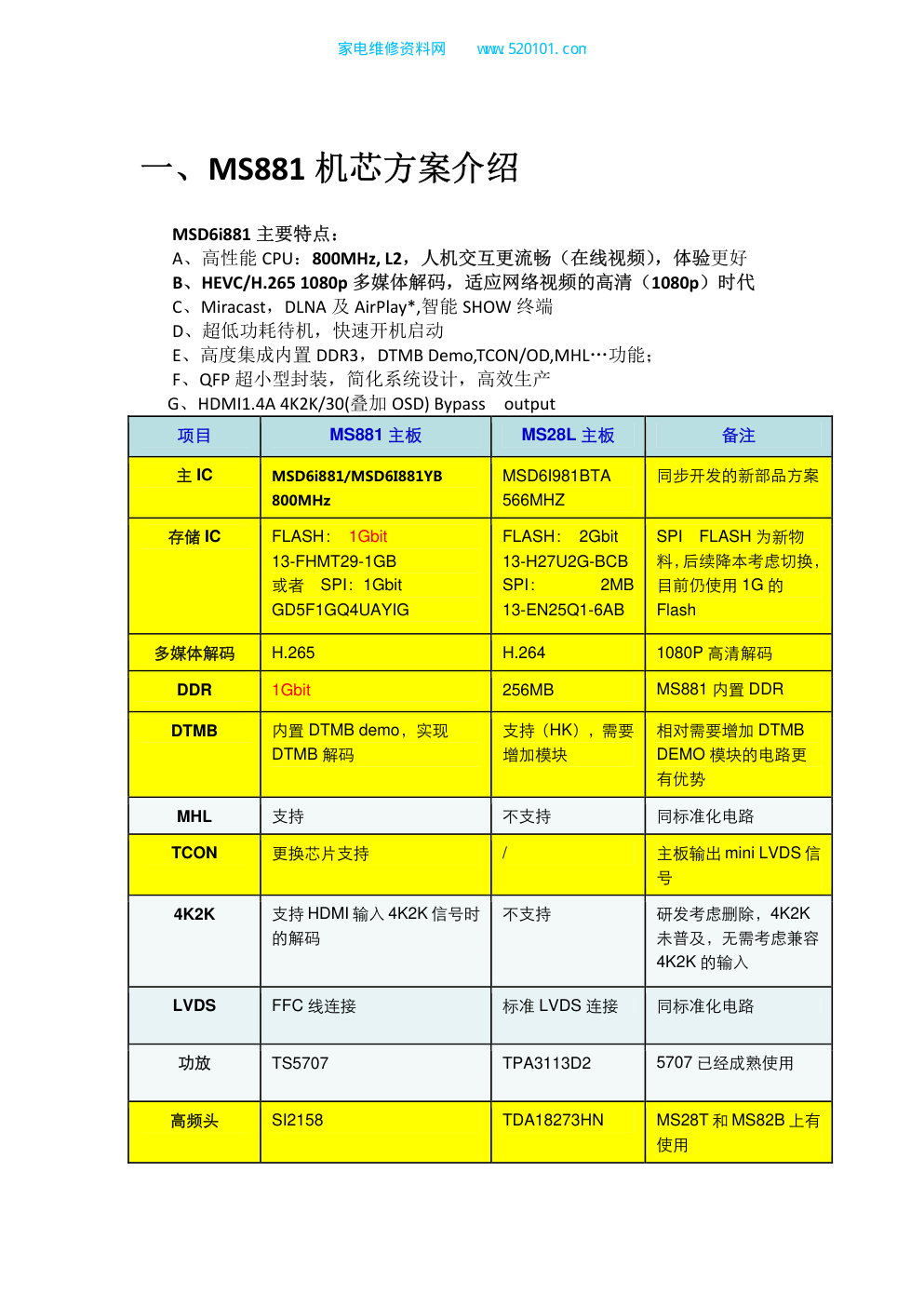

一、MS881 机芯方案介绍  MSD6i881 主要特点：  A、高性能 CPU：800MHz, L2，人机交互更流畅（在线视频），体验更好  B、HEVC/H.265 1080p 多媒体解码，适应网络视频的高清（1080p）时代  C、Miracast，DLNA 及 AirPlay*,智能 SHOW 终端  D、超低功耗待机，快速开机启动  E、高度集成内置 DDR3，DTMB Demo,TCON/OD,MHL…功能；  F、QFP 超小型封装，简化系统设计，高效生产        G、HDMI1.4A 4K2K/30(叠加 OSD) Bypass    output  项目 MS881 主板 MS28L 主板 备注 主 IC MSD6i881/MSD6I881YB 800MHz MSD6I981BTA 566MHZ 同步开发的新部品方案 存储 IC FLASH： 1Gbit 13-FHMT29-1GB 或者 SPI：1Gbit GD5F1GQ4UAYIG FLASH： 2Gbit 13-H27U2G-BCB SPI： 2MB 13-EN25Q1-6AB SPI FLASH 为新物 料，后续降本考虑切换， 目前仍使用 1G 的 Flash 多媒体解码 H.265 H.264 1080P 高清解码 DDR 1Gbit 256MB MS881 内置 DDR DTMB 内置 DTMB demo，实现 DTMB 解码 支持（HK），需要 增加模块 相对需要增加 DTMB DEMO 模块的电路更 有优势 MHL 支持 不支持 同标准化电路 TCON 更换芯片支持 / 主板输出 mini LVDS 信 号 4K2K 支持 HDMI 输入 4K2K 信号时 的解码 不支持 研发考虑删除，4K2K 未普及，无需考虑兼容 4K2K 的输入 LVDS FFC 线连接 标准 LVDS 连接 同标准化电路 功放 TS5707 TPA3113D2 5707 已经成熟使用 高频头 SI2158 TDA18273HN MS28T 和 MS82B 上有 使用   家电维修资料网 www. 520101. com 2    二、机芯差异表  PCB 编号 机芯名称 功能 PCB 尺寸 应用机型 MS881 40-MS8810-MAC2HG MS881E 网络、DTMB、3D、内置 WIFI、带 YPbPr 224X150M M 2PC 42、40F15 系列、 40F3320-3D 40-MS881T-MAA2HG MS881ET 网络、DTMB、3D、内置 T-CON 224X150M M 2PC （取消） 40-MS881C-MAA2HG MS881C 网络、DTMB 165*140M M 2PC 40F3301\07\09（取消） 40-MS8811-MAB2HG MS881 网络、内置 WIFI、不带 YPbPr 210*160M M 2PC 39F1600E MS881D 网络、DTMB、内置 WIFI、 不带 YPbPr 48F1600E 40-MS8812-MAC2HG MS881T 网络、内置 T-CON、内置 WIFI、不带 YPbPr 210*160M M 2PC 32F1600E MS881DT 网络、DTMB、内 T-CON、 内置 WIFI、不带 YPbPr 42F1600E 备注：对自带 DTMB 解码功能的芯片 42F1600 与 48F1600 主芯片物编： 13‐MSD6I8‐81B；无 DTMB 解码功能芯片使用在 32F1600 和 39F1600 主芯片物编： 13‐MS6I88‐1YB；后续修理，请注意主 IC 之间的区别。  三、机芯板供电框图                                    家电维修资料网 www. 520101. com 3    四、机芯板信号流程图                                                          注意事项：在生产产线点屏使用通用屏检测时，对输出 mini‐LVDS 信号的主板（如 32、42F1600 MS88112PCB）需要软件切回 ID=1 去检测，软件预抄写 ID 为 1，调 试完成之后自动切回相对应 ID。                      家电维修资料网 www. 520101. com 4    五、主板端口介绍及 PCB 差异对比  1、端口介绍                                                                                           PE：网口接入  P401：HDMI（此 处 暂 时 不 能 兼 容 MHL）  P500：调试串口  P411：VGA 输 P300：AV2 输入  P303：AV1 输入  P303：AV1 输入  P304：AVOUT  P301：USB2.0  P102：按键和 遥控接口  P101：wifi 输出  P01A，P02A:音 箱输出  P100:电源输入  Pin11 pin12：DIM    BL_ON  Pin9    pin10：GND    P_ON  Pin7    pin8：3V3SB DIM_DC  Pin5      pin6：GND    GND  Pin3      pin4：GND      12V  Pin1      pin2：GND    GND  P1：LVDS 线接口    家电维修资料网 www. 520101. com 5    2、关键模块                                                                                 兼 容 24V 供电  UD90  TPS54331  12V‐5V  U100  AS1117‐3V3  5V‐3.3V  U103  AS1117  5V‐1V5 DDR 供电  UD601  MP2143  5V‐1V15VD DC 供电  待机测试点不开 机时通过测试此处 电压可迅速判断是 否电源板故障  主 IC 复位测试 点高电平复位， 开机时必须有大 于 20ms 的高电平  家电维修资料网 www. 520101. com 6    3、两种 PCB 对比：     : PCB编号 40-MS8812-MAB2HG 40-MS8811-MAB2HG 区别1 传输LVDS信号 传输mini-LVDS 区别2 支持快门蓝牙3D功能 不支持 39F1600：13-MS6I88-1YB 32F1600：13-MS6I88-1YB 48F1600：13-MSD6I8-81B (支持DTMB) 42F1600：13-MSD6I8-81B （支持DTMB） 区别3   备注：此两种主板在后续添加 U100  LDO 相关器件，取消 R134 电阻减小待机功 耗；      3  2 1 40‐MS8811‐MAB2HG  40‐MS8812‐MAB2HG  U100 后续的 主板已添加  家电维修资料网 www. 520101. com 7    六、关键测试点介绍  1、12V 转 5V 供电电路                                                             TPS54331 是德州仪器的 BUCK DC‐DC IC,在我司已经大量成熟使用，在此机芯板中设计输出为 5V，修理过程直接测试 LD90 两端电压即可，流过 LD90 的电流大小如上波形描述；        家电维修资料网 www. 520101. com 8    2． 5V‐1V15V VDDC 核供电                               Vin 最小输入 2.3V，该芯片具有反应迅速的电压控制能力、电流限制和短路保护等功能，提 供主芯片的核心供电，对压纹波要求相当严格，当主芯片工作异常时，需要考虑其供电部分 是否异常，如大小、纹波等。    3V3SB 和 5V 均需要，此时需要保证在待机情况下核心供电对开机的需要。            家电维修资料网 www. 520101. com 9    七、MS881T 使用自制 T‐CON 介绍  Panel 正常的工作条件主要分为三大部分  1、DC‐DC 电路部分作用：将一组直流转换为多组直流电位，来提供给其它电路所需要的电 压；  2、TIMING CONTROL 电路部分：控制及定制资料不知画面异常。MS881 机芯板完成此功能；  3、GAMMA 电路：控制灰阶的平滑度。  1．关键参数和 T‐CON 模型简单介绍 VCC：数字逻辑电压，一般用于逻辑电路的供电；  VGH：栅极开启电压，电压不正常会造成 GATA 边不能开启，扫描信号不能工作，会造成画 异；  VGL：栅极关断电压，此电压异常和 VGH 一样会造成画异；  VCOM：液晶分子偏转的公共端电压，此电压异常会造成 FLICKER 闪烁，同时会造成画面偏 色，一般的闪烁都是极性反转不对称造成的。  AVDD：主电压，主要用在 sourse driver  输出像素电压和 gamma 校正的电压    液晶面板驱动的模型如下：  一般的 T‐CON 行驱动部分的分为三个部分：  移位寄存器              逻辑运算              电位转移器                数字缓冲放大      移位寄存器：  在帧时间开始时，将垂直方向扫描的同步信号（V_Sync）送入第一级移位寄存器，再利用垂 直方向的始终信号（V_Clock 简称 VC），控制每个移位寄存器输出状态的时间，即可循环输 出行控制信号。  逻辑运算：  逻辑运算：一般是指通过与、或、非等的逻辑运算实现双脉冲扫描的预充电方式，此驱动为 家电维修资料网 www. 520101. com 10    单脉冲充电，此部分可忽略。原因详细见最后波形演示。  电位转移器：电位转移器简单理解就是将低电压（一般是 3V）转移到开关像素 TFT 所需要 的高电压 20V 以上，低电压‐5V 以下，如 shift level 将 AVDD 15.76V 电压转换成为 VGH 30V。  数字缓冲放大：若以电位转移器的输出直接驱动扫描线，驱动能力可能不够，因此，需要再 加上缓冲放大器，增加驱动能力，由于要放大的只是数字信号，利用偶数级的数字反相器 （Inverter）即可，此部分在 GOA 屏的内部完成。  简易液晶分子驱动图示如下：    通过此简易图形，我们可以简单理解什么是极性反转————极性反转就是液晶分子两端的 电压反向，参考电压就是 Vcom；（容易混淆的概念————极性反转不是液晶分子的反转， 液晶分子的反转角度仅仅与电场强度成正相关，与电场方向无关）。  2.T‐CON 内部供电框图及关键测试点介绍 42F1600 使用 T‐CON 板供电框图如下：            关键测试点如下：  家电维修资料网 www. 520101. com 11              备注：如果出现 T‐CON 异常，请先完成 5 个关键测试点测试  详细参数如下：（V3D3 即 VCC）    3.模块介绍 1.DC‐DC 部分：  DC‐DC 部分采用如图 rt9990 电源 IC  内部框图：                      AVDD 测试点（C222）  VCC 测试点（C220）  Vcom 测试点（C233） VGH 测试点（C5） VGL 测试点（C49）  DC‐DC 部分  GAMMA 部 分  Shift Level  VSS 测试点（C25）  家电维修资料网 www. 520101. com 12    测试电感电流 L1    该电源管理 IC 软启动设置通过 C32 的大小来调控，现在状态为 470UF，改之前是 100UF 更 改原因是启动过快，导致 Irush 过大。具体原理由内部逻辑电路控制，ＳＳ仅仅起到延时开 启的作用。  内部框图如下所示：boost 升压 MOS 管内置，由规格书可查询得到此 N‐MOS 最大承受电流 为 4.5A，若过流，则 MOS 进入保护状态。  下面两幅图显示的状态是软启动更改前后流经 L1 电感的电流值：    3V3 的是同过 buck 电路得到测试流过 L2 电感电流波形      家电维修资料网 www. 520101. com 13        由内部框图可以看到，buck 的实现是通过内置双 MOS 管：一个开关管，一个续流管来完成。 频率约为 145KHZ，如果有故障请先检查 mos 管有无对地击穿。      当然输出电压幅值大小可调如：V���� � V�� � �1 � ������� ��� �;  2.GAMMA 部分  如下ＲＴ６５０５ＩＣ    家电维修资料网 www. 520101. com 14      第五脚：BKSEL，为模式选择，此 T‐CON 兼容了 3D 功能，为低电平 0 时，选择 2D 模式，高 电平 1 时选择 3D 工作模式；如上外围电路。  第六脚：A0，I2C 的模式选择，此处默认选择为 0，选择 bank1,详细见下面内部框图    此 gammaIC  输出 gamma 电压和 vcom 电压输出有两种模式，基本上都是时序问题，一种是 通过 MTP 寄存器给高脉冲，然后是 DAC 工作输出对应电压，一种是通过 I2C 的控制输出；  Gamma 电压的计算：如规格书中描述，N 取值 10，我们依照 gamma 需求值去计算相对应 电压 code 值，内部寄存器输入的值，code 已经抄写到软件 gammaIC 内部，整机开启时，主 板需要完成检测和校正。  接地  家电维修资料网 www. 520101. com 15      按照如上描述，可计算得到寄存器内部 CODE 值的大小，如果 vgamma 电压偏差较大，在确 保硬件无异常的情况下，可以建议软件更改内部 code；  3    level Shift IC  此部分为 GOA 屏的特殊部分  1）软启动功能介绍：  为了减小开机是 boost 升压部分的  过流和过压，采取了软启动保护措施    在开机阶段，检测 SHD 电压输入值，若V���>  1v,则会自动开始计时，在计时的 10ms 之间，  LXG 先会时v���逐渐上升，之后才会使 VGON  升压，在这期间v���会一直上升直到v���=v�������  ，10ms 中间有个过度过程  如下图              家电维修资料网 www. 520101. com 16    此软启动过程，在外围电路上，我们只能保证反向误差放大器的补偿脚配置 OK，其余均由 芯片内部设置完成。  2）IC 的 shut down 功能    通过采样 SHD 与内设 1.12V 作比较，如果 FB<1.12V 且超过 200ms，，则 IC 会迅速关闭 switch 功能，如果在 200ms 内能够自动恢复，则 IC 会自动 reset，正常工作。  而过压保护功能也是通过此功能也是 SHD 引脚实现的，如果检测过压，则 switch 闭合，强 制将 AVDD 拉地。  小结：如果 shift levelIC 工作异常，需检测 SHD 引脚电压是否正常,大于 1V 启动，小于 1.12V 复位；  在试产过程中，有反馈过蓝屏花屏的问题，因为故障不再现，所以问题一直没能得到彻底解 决，但是模拟使得 VGH 接地，可以见到相似现象，推测是 SHD 引脚外围电路配置问题，如 上介绍，如果 SHD 外围配置出错（如虚焊）就会引起以上异常，外围硬件配置如下图：      此问题点在后续生产中需要持续跟进，此处电路比较敏感，后续修理不能随意更换器件。  升压 boost 中 L3 电感测试电流波形如下：    家电维修资料网 www. 520101. com 17    输出波形介绍：  此为 STH1 测试波形，一个脉冲代表一帧画面    下面为此 T‐CON    CKH1‐CKH2 scanning 测试一周期波形：              HC1 家电维修资料网 www. 520101. com 18                              以上仅供了解。    注：此六个周期会循环扫描，列时序由 VＣＥ控制。                                                                                                                                                                                                  家电维修资料网 www. 520101. com
