建伍KENWOOD DV-503音响电路原理图
)
)
)
)
)

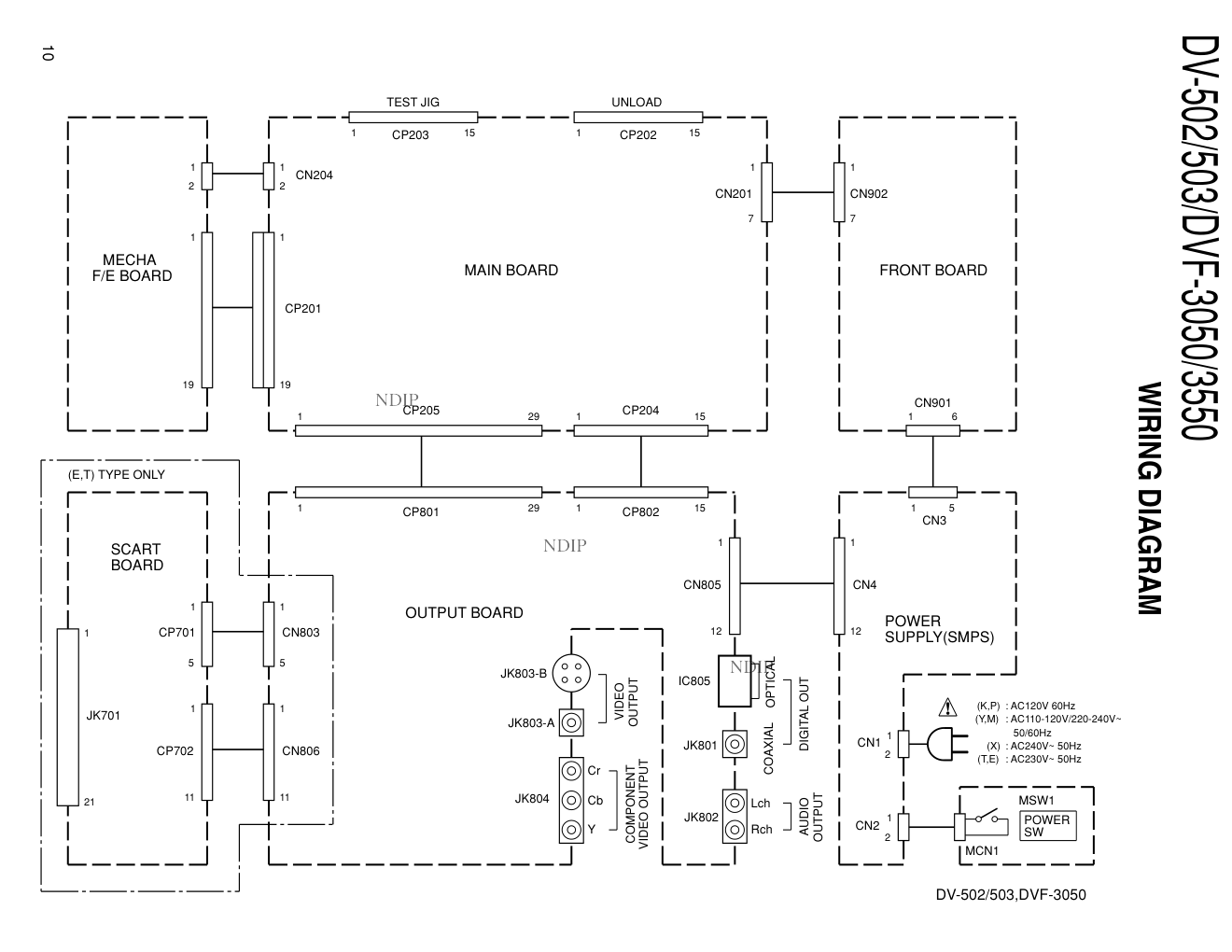

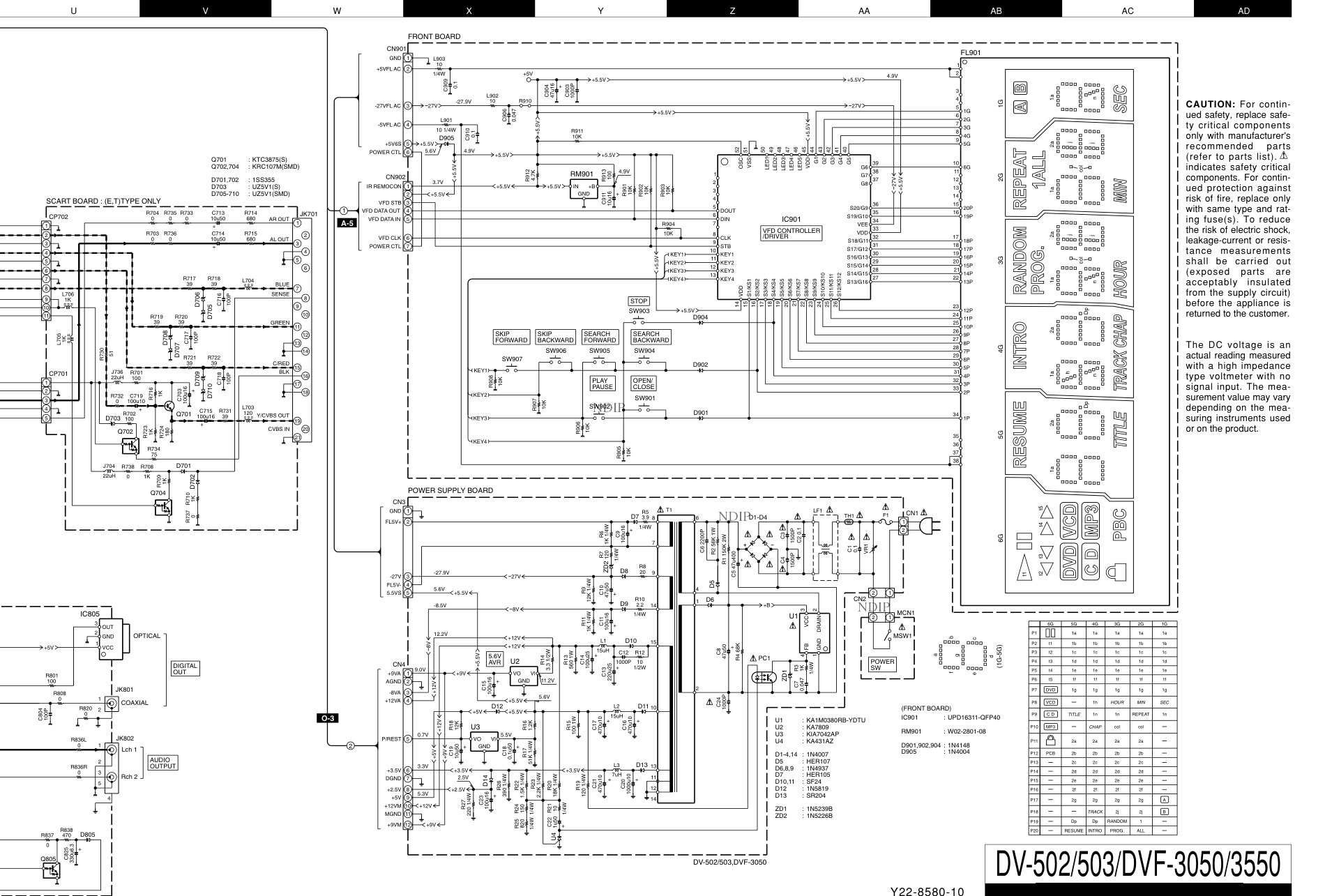

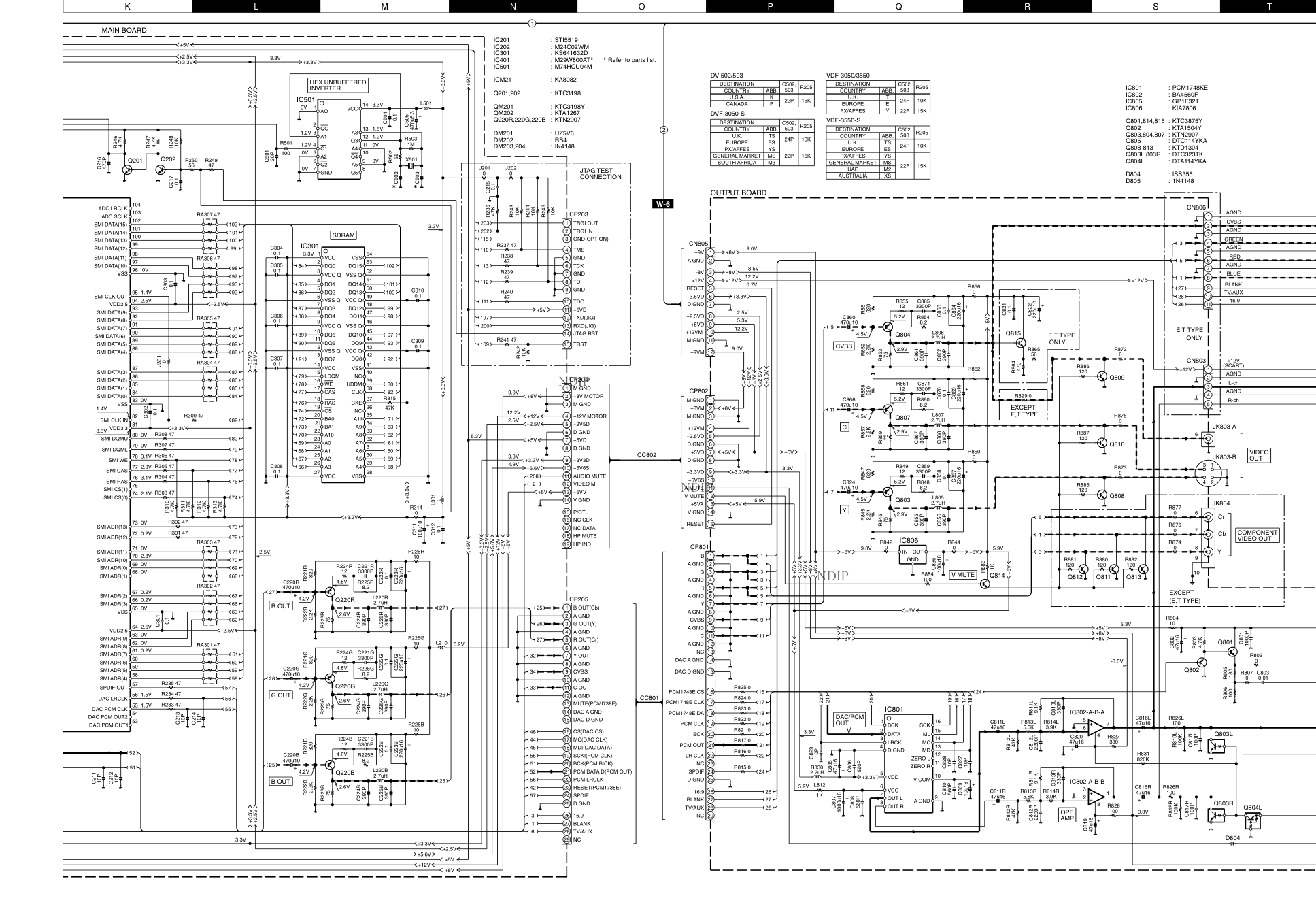

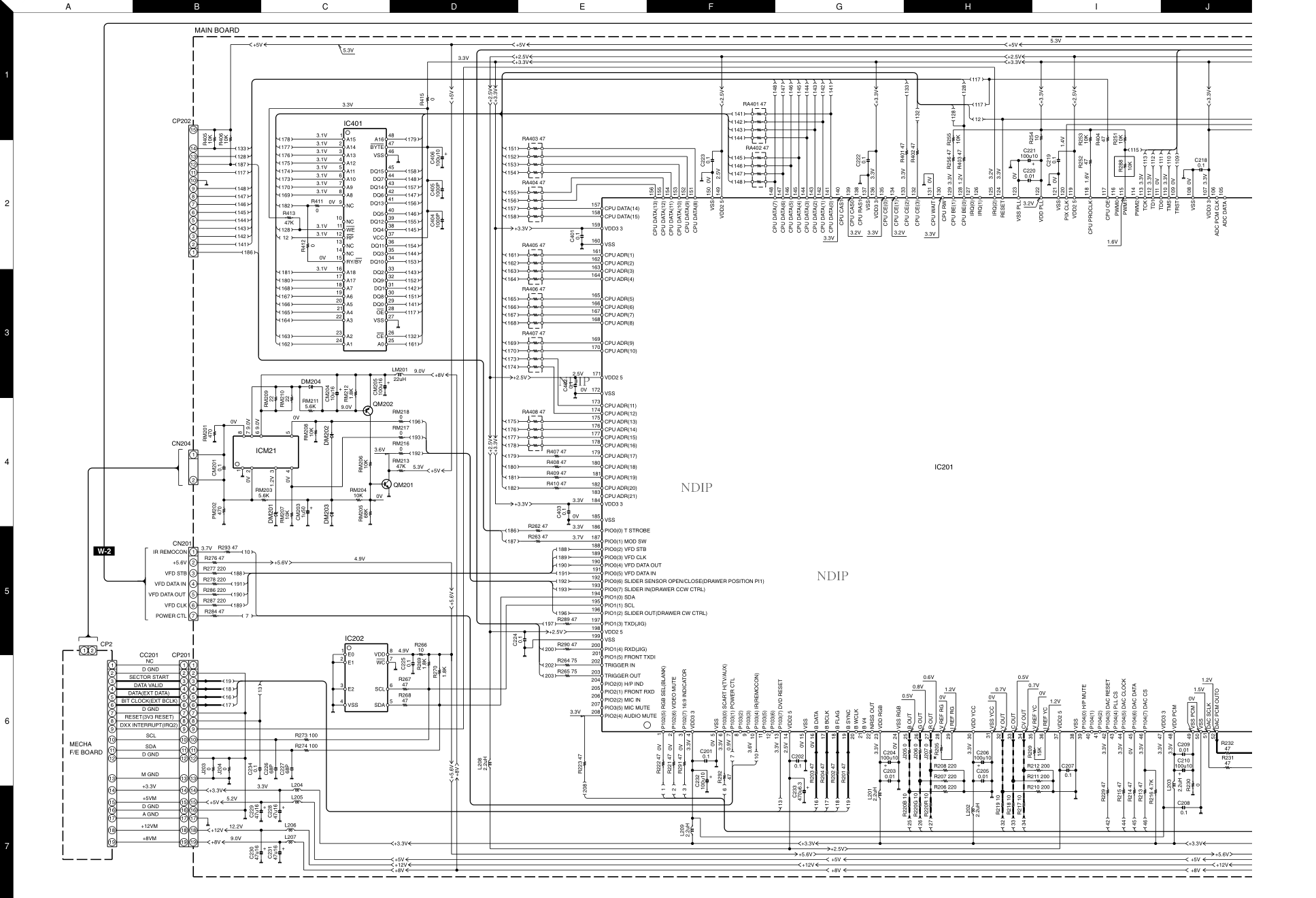

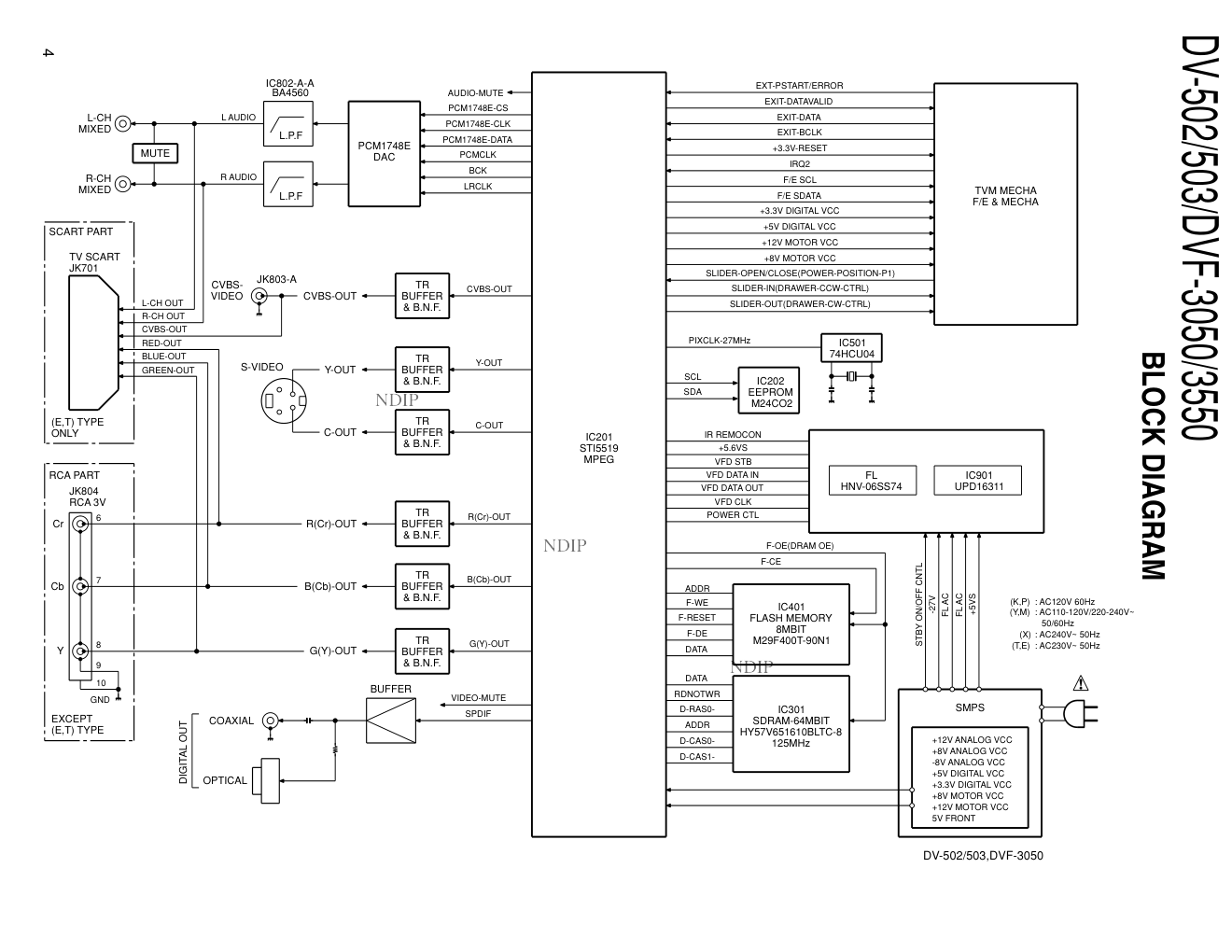

ADDR F-WE F-RESET F-DE D-RAS0- ADDR RDNOTWR DATA D-CAS0- D-CAS1- +3.3V DIGITAL VCC F/E SDATA EXIT-DATA +3.3V-RESET F/E SCL EXIT-BCLK EXIT-DATAVALID EXT-PSTART/ERROR +12V MOTOR VCC +8V MOTOR VCC +5V DIGITAL VCC SLIDER-IN(DRAWER-CCW-CTRL) SLIDER-OUT(DRAWER-CW-CTRL) SLIDER-OPEN/CLOSE(POWER-POSITION-P1) +12V ANALOG VCC +8V ANALOG VCC +5V DIGITAL VCC -8V ANALOG VCC +12V MOTOR VCC 5V FRONT +8V MOTOR VCC +3.3V DIGITAL VCC : AC240V~ 50Hz : AC230V~ 50Hz (X) (T,E) : AC110-120V/220-240V~ : AC120V 60Hz 50/60Hz (K,P) (Y,M) F-CE F-OE(DRAM OE) -27V FL AC FL AC +5VS STBY ON/OFF CNTL IR REMOCON +5.6VS VFD DATA OUT VFD STB VFD DATA IN PCM1748E-DATA LRCLK BCK PCMCLK PCM1748E-CS PCM1748E-CLK AUDIO-MUTE CVBS-OUT Y-OUT R(Cr)-OUT C-OUT B(Cb)-OUT G(Y)-OUT 9 10 8 6 7 SPDIF PIXCLK-27MHz SCL SDA VIDEO-MUTE VFD CLK DATA IRQ2 POWER CTL L AUDIO R AUDIO GND BLUE-OUT GREEN-OUT RED-OUT CVBS-OUT L-CH OUT R-CH OUT IC201 STI5519 FLASH MEMORY IC401 8MBIT M29F400T-90N1 HY57V651610BLTC-8 SDRAM-64MBIT IC301 F/E & MECHA TVM MECHA SMPS IC901 UPD16311 DAC PCM1748E L.P.F BA4560 IC802-A-A MIXED MUTE VIDEO JK803-A S-VIDEO JK701 Cr Cb Y RCA 3V COAXIAL BUFFER OPTICAL IC501 74HCU04 M24CO2 EEPROM IC202 SCART PART RCA PART HNV-06SS74 FL 125MHz L.P.F MIXED R-CH L-CH TR BUFFER & B.N.F. & B.N.F. BUFFER TR & B.N.F. BUFFER TR & B.N.F. BUFFER TR & B.N.F. BUFFER TR & B.N.F. BUFFER TR CVBS-OUT Y-OUT C-OUT R(Cr)-OUT B(Cb)-OUT G(Y)-OUT CVBS- TV SCART JK804 ONLY (E,T) TYPE (E,T) TYPE EXCEPT DIGITAL OUT MPEG DV-502/503,DVF-3050 DV-502/503/DVF-3050/3550 4 BLOCK DIAGRAM NDIP NDIP NDIP DV-502/503/DVF-3050/3550 10 CP201 CN204 CP205 CP801 CP702 CN806 CP701 CN803 JK804 JK803-A JK803-B CN805 CN4 Rch Lch COAXIAL JK802 JK801 CN1 CN3 CN901 CN902 CN201 CP203 TEST JIG UNLOAD CP202 IC805 OPTICAL (E,T) TYPE ONLY CP802 CP204 JK701 Cr Cb Y CN2 POWER SW VIDEO OUTPUT VIDEO OUTPUT COMPONENT DIGITAL OUT MCN1 MSW1 AUDIO OUTPUT MAIN BOARD MECHA F/E BOARD OUTPUT BOARD SCART BOARD POWER SUPPLY(SMPS) FRONT BOARD DV-502/503,DVF-3050 1 29 19 1 19 1 2 2 1 1 29 1 11 1 11 1 5 1 5 1 12 1 12 1 : AC240V~ 50Hz : AC230V~ 50Hz (X) (T,E) : AC110-120V/220-240V~ : AC120V 60Hz 50/60Hz (K,P) (Y,M) 1 2 7 1 1 5 6 1 7 1 1 15 1 15 1 15 1 15 21 1 1 2 WIRING DIAGRAM NDIP NDIP NDIP A B D F H J C E G I 2 1 3 5 7 4 6 156 155 154 153 152 151 150 149 148 147 146 145 144 143 142 141 140 139 138 137 136 135 134 133 132 131 130 129 128 127 126 125 124 123 122 121 120 119 118 117 116 115 114 113 112 111 110 109 108 107 106 105 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 CPU DATA(13) CPU DATA(12) CPU DATA(11) CPU DATA(10) CPU DATA(9) CPU DATA(8) VSS VDD2 5 CPU DATA(7) CPU DATA(6) CPU DATA(5) CPU DATA(4) CPU DATA(3) CPU DATA(2) CPU DATA(1) CPU DATA(0) CPU CAS1 CPU CAS0 CPU RAS1 VSS VDD3 3 CPU CE(0) CPU CE(1) CPU CE(2) CPU CE(3) CPU WAIT CPU RW CPU BE(1) CPU BE(0) IRQ(0) IRQ(1) IRQ(2) RESET VSS PLL VDD PLL VSS PIX CLK VDD2 5 CPU PROCLK CPU OE PWM0 PWM1 PWM2 TCK TD1 TD0 TMS TRST VSS VDD3 3 ADC PCM CLK ADC DATA P102(5) RGB SEL(BLANK) P102(6) VIDEO MUTE P102(7) 16:9 INDICATOR VDD3 3 VSS P103(0) SCART H(TV/AUX) P103(1) POWER CTL P103(2) P103(3) P103(4) IR(REMOCON) P103(5) P103(6) P103(7) DVD RESET VDD2 5 VSS B DATA B BCLK B FLAG B SYNC B WCLK B V4 NRSS OUT VDD RGB VSS RGB B OUT G OUT R OUT V REF RG I REF RG VDD YCC VSS YCC Y OUT C OUT CV OUT V REF YC I REF YC VDD2 5 VSS P104(0) H/P MUTE P104(1) P104(2) P104(3) DAC RESET P104(4) PLL CS P104(5) DAC CLOCK P104(6) DAC DATA P104(7) DAC CS VDD3 3 VDD PCM VSS PCM VSS DAC SCLK DAC PCM OUTO CPU DATA(14) CPU DATA(15) VDD3 3 VSS CPU ADR(1) CPU ADR(2) CPU ADR(3) CPU ADR(4) CPU ADR(5) CPU ADR(6) CPU ADR(7) CPU ADR(8) CPU ADR(9) CPU ADR(10) VDD2 5 VSS CPU ADR(11) CPU ADR(12) CPU ADR(13) CPU ADR(14) CPU ADR(15) CPU ADR(16) CPU ADR(17) CPU ADR(18) CPU ADR(19) CPU ADR(20) CPU ADR(21) VDD3 3 VSS PIO0(0) T STROBE PIO0(1) MOD SW PIO0(2) VFD STB PIO0(3) VFD CLK PIO0(4) VFD DATA OUT PIO0(5) VFD DATA IN PIO0(6) SLIDER SENSOR OPEN/CLOSE(DRAWER POSITION PI1) PIO0(7) SLIDER IN(DRAWER CCW CTRL) PIO1(0) SDA PIO1(1) SCL PIO1(2) SLIDER OUT(DRAWER CW CTRL) PIO1(3) TXD(JIG) VDD2 5 VSS PIO1(4) RXD(JIG) PIO1(5) FRONT TXDI TRIGGER IN TRIGGER OUT PIO2(0) H/P IND PIO2(1) FRONT RXD PIO2(2) MIC IN PIO3(5) MIC MUTE PIO2(4) AUDIO MUTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 A15 A14 A13 A12 A11 A10 A9 A8 NC NC WE RP NC NC RY/BY A18 A17 A7 A6 A5 A4 A3 A2 A1 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 A16 BYTE VSS DQ15 DQ7 DQ14 DQ6 DQ13 DQ5 DQ12 DQ4 VCC DQ11 DQ3 DQ10 DQ2 DQ9 DQ1 DQ8 DQ0 OE VSS CE A0 1 2 3 4 E0 E1 E2 VSS 8 7 6 5 VDD WC SCL SDA RA405 47 161 162 164 163 167 168 166 165 RA406 47 178 176 177 175 173 174 RA408 47 170 169 RA407 47 R407 47 R408 47 R410 47 R409 47 179 180 182 181 R263 47 R262 47 188 189 191 190 196 193 192 R289 47 R290 47 197 200 186 187 R264 75 R265 75 202 203 157 158 RA404 47 155 156 151 154 152 153 RA403 47 142 145 148 146 147 RA402 47 143 144 RA401 47 141 148 147 145 146 143 144 141 142 R401 47 R402 47 R256 47 R403 47 100u10 + C221 0.01 C220 10 R254 0.1 C219 47 0.1 C222 10K R255 R288 10K 10K 113 112 111 110 109 0.1 C218 115 0.1 C223 10K 47 133 128 3 1 6 R222 47 2 R221 47 R291 47 47 0.1 C201 R292 7 10 R203 47 R204 47 R201 47 R202 47 16 19 18 17 13 C202 0.1 100u10 + C204 0.01 C203 2.2uH L201 J205 0 J206 0 J207 0 R205 100u10 C206 + 0.01 C205 L202 2.2uH R207 220 R208 220 R206 220 R210 200 R211 200 R212 200 R209 15K R219 10 R218 10 R217 10 C207 0.1 R215 47 R214 47 R213 47 0.01 C209 100u10 + C210 L203 2.2uH R230 0 C208 0.1 47 R232 47 R231 R229 47 34 33 32 44 45 46 42 25 26 27 +3.3V +2.5V R253 R252 R404 R251 117 128 132 R223 47 208 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 D GND SECTOR START DATA VALID DATA(EXT DATA) BIT CLOCK(EXT BCLK) D GND RESET(3V3 RESET) DXX INTERRUPT(IRQ2) SCL SDA D GND M GND +3.3V +5VM D GND A GND +12VM +8VM 1 2 3 4 5 6 7 IR REMOCON +5.6V VFD STB VFD DATA IN VFD DATA OUT VFD CLK POWER CTL 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 158 148 147 157 155 145 146 156 152 141 142 151 153 143 144 154 117 161 132 162 163 165 164 166 167 168 180 181 182 175 169 170 173 174 177 176 178 179 R411 0 128 47K R413 + C406 100u10 R415 1.8K R270 1.8K R269 0.1 C225 47 R268 47 R267 10 R266 7 2 4 3 5 6 1 8 0 RM217 0 RM218 0 RM216 22 RM209 5.6K RM211 22 RM210 + CM204 10u16 1.8K RM212 + CM205 100u16 22uH LM201 10K RM206 10K RM208 + CM203 1u50 5.6K RM203 68K RM205 10K RM204 10K RM207 470 PM202 470 RM201 0.1 CM201 192 193 196 47K RM213 17 16 18 19 0 J204 0 J203 R273 100 R274 100 68P C226 0.1 C234 68P C227 13 7 10 R293 47 R276 47 R278 220 R277 220 R287 220 R286 220 189 190 191 188 R284 47 +5.6V 10K R406 10K R405 186 141 142 148 145 143 144 147 146 117 133 128 187 0.1 C401 C402 0.1 0.1 C403 0.1 C224 +5V +12V +8V 117 12 12 +3.3V +5V +12V +8V +3.3V +5V +12V +8V +8V +5V +12V +8V +3.3V +2.5V +3.3V +5V +2.5V +3.3V +5V +3.3V +2.5V +3.3V +2.5V +2.5V +3.3V +3.3V +2.5V +5V +8V +3.3V +2.5V +3.3V +2.5V +3.3V +5V R412 0 C405 1000P C404 1000P + C228 47u16 + C229 47u16 + C231 47u16 + C230 47u16 L204 L205 L207 L206 + 100u10 C232 2.2uH L209 470u6.3 C233 + R220R 10 R220B 10 R220G 10 19 14 16 18 17 15 13 12 11 10 9 8 7 6 3 5 4 2 1 19 14 16 18 17 15 13 12 11 10 9 8 7 6 3 5 4 2 1 NC 2 1 2 1 R216 4.7K +5.6V +5.6V L208 2.2uH 0 +5.6V +5.6V +5V CP201 CN201 CP202 DM204 DM202 DM203 DM201 QM202 QM201 MECHA F/E BOARD CN204 CP2 CC201 0V 0V 0V 3.3V 0V 3.3V 0.9V 3.6V 3.3V 2.5V 0V 0V 3.3V 0V 3.3V 3.3V 3.3V 0V 3.3V 3.3V 3.3V 0V 0V 0V 0V 0V 3.3V 3.2V 0V 3.3V 3.3V 2.5V 0V 2.5V 0V 3.3V 0V 3.7V 3.3V 3.2V 1.6V 0.5V 0.8V 0.6V 0V 1.2V 0V 0.7V 1.2V 0V 0.7V 0.5V 0V 1.5V 1.2V 3.3V 3.1V 3.1V 3.1V 3.1V 3.1V 3.1V 3.1V 3.1V 0V 3.1V 3.1V 0V 3.1V 5.3V 3.3V 3.3V 9.0V 9.0V 0V 0V 9.0V 0V 1.2V 0V 3.6V 5.3V 0V 3.7V 4.9V 4.9V 3.3V 5.2V 12.2V 9.0V 3.3V 3.3V 3.2V 3.3V 3.2V 3.3V 1.2V 1.4V 5.3V 1.6V 3.3V 3.3V 3.3V 3.3V 9.0V IC201 IC401 IC202 ICM21 MAIN BOARD W-2 NDIP NDIP NDIP T K M O Q S L N P R 104 103 102 101 100 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 ADC LRCLK ADC SCLK SMI DATA(15) SMI DATA(14) SMI DATA(13) SMI DATA(12) SMI DATA(11) SMI DATA(10) VSS SMI CLK OUT VDD2 5 SMI DATA(9) SMI DATA(8) SMI DATA(7) SMI DATA(6) SMI DATA(5) SMI DATA(4) SMI DATA(3) SMI DATA(2) SMI DATA(1) SMI DATA(0) VSS SMI CLK IN VDD3 3 SMI DQMU SMI DQML SMI WE SMI CAS SMI RAS SMI CS(1) SMI CS(0) SMI ADR(13) SMI ADR(12) SMI ADR(11) SMI ADR(10) SMI ADR(0) SMI ADR(1) SMI ADR(2) SMI ADR(3) VSS VDD2 5 SMI ADR(9) SMI ADR(8) SMI ADR(7) SMI ADR(6) SMI ADR(5) SMI ADR(4) SPDIF OUT DAC LRCLK DAC PCM CLK DAC PCM OUT2 DAC PCM OUT1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 VCC DQ0 VCC Q DQ1 DQ2 VSS Q DQ3 DQ4 VCC Q DQ5 DQ6 VSS Q DQ7 VCC LDQM WE CAS RAS CS BA0 BA1 A10 A0 A1 A2 A3 VCC 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 VSS DQ15 VSS Q DQ14 DQ13 VCC Q DQ12 DQ11 VSS Q DQ10 DQ9 VCC Q DQ8 VSS NC UDDM CLK CKE NC A11 A9 A8 A7 A6 A5 A4 VSS 1 2 3 4 5 6 7 AO QO A1 Q1 A2 Q2 GND 14 13 12 11 10 9 8 VCC A3 Q3 A4 Q4 A5 Q5 RA306 47 RA307 47 RA304 47 RA305 47 0.1 C303 0 J301 +3.3V C302 0.1 R309 47 R308 47 R307 47 R306 47 R305 47 R303 47 R304 47 R302 47 R301 47 4.7K R310 4.7K R312 4.7K R311 4.7K R313 76 74 77 78 79 80 82 RA303 47 RA302 47 RA301 47 R235 47 R234 47 R233 47 10P C213 10P C214 C301 0.1 +2.5V 102 101 100 99 93 92 97 98 89 88 90 91 87 84 86 85 69 68 71 70 62 67 66 63 59 58 60 61 55 56 57 10P C211 10P C212 51 52 +2.5V +3.3V +2.5V 73 72 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 TRGI OUT TRGI IN GND(OPTION) TMS GND TCK GND TDI GND TDO +5VD TXD(JIG) RXD(JIG) JTAG RST TRST 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 M GND +8V MOTOR M GND +12V MOTOR +2V5D D GND +5VD D GND +3V3D +5V6S AUDIO MUTE VIDEO M +5VV V GND P/CTL NC CLK NC DATA HP MUTE HP IND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 B OUT(Cb) A GND G OUT(Y) A GND R OUT(Cr) A GND Y OUT A GND CVBS A GND C OUT A GND MUTE(PCMI738E) DAC A GND DAC D GND CS(DAC CS) MC(DAC CLK) MDI(DAC DATA) SCKI(PCM CLK) BCK(PCM BICK) PCM DATA D(PCM OUT) PCM LRCLK RESET(PCM1738E) SPDIF D GND 16.9 BLANK TV/AUX NC 0.1 0.1 0.1 0.1 0.1 72 73 70 69 68 67 66 79 78 77 76 74 91 85 90 89 88 87 86 84 0.1 0.1 60 59 58 62 61 63 80 82 71 93 92 97 99 98 100 101 102 R315 47K C304 C305 C306 C307 C310 C309 C308 0.1 C312 + C311 100u10 0 R314 0 L301 +3.3V +3.3V +3.3V L501 + C505 470u6.3 0.1 C504 1M R503 C503 X501 C502 56 R502 100 R501 20P C501 56 R250 47 R249 0.1 C217 4.7K R246 4.7K R247 10K R248 470P C216 0 J202 0 J201 0.1 C215 10K R243 10K R244 10K R245 R236 47K 47 R240 47 R239 47 R238 R237 47 R241 47 10K R242 109 200 197 111 112 113 110 115 202 203 10 R226R 390P C224R 12 R224R 8.2 R225R 390P C225R 2.7uH L220R 3300P C221R + C223R 220u16 0.1 C222R 2.2K R222R 75 R223R 820 R221R 470u10 + C220R R226G C224G C221G R225G 3300P R222G 2.2K R223G 75 R221G 820 C220G 470u10 12 R224G C225G 390P 390P 2.7uH L220G 220u16 C223G C222G 8.2 0.1 + 10 3300P R225B C221B C224B 470u10 2.2K R222B 75 R223B R221B C220B 820 12 R224B 8.2 C225B 390P 390P L220B 2.7uH 220u16 C222B C223B 0.1 + 10 R226B L210 27 26 25 25 26 27 +3.3V +2.5V +12V 2 208 1 6 3 56 57 42 52 51 34 55 45 44 46 33 32 27 25 26 A GND CVBS A GND 9 8 A GND G Y R 5 6 7 3 4 A GND 1 2 B DAC D GND PCM1748E DA PCM1748E CLK NC A GND DAC A GND PCM1748E CS A GND C 17 18 14 15 16 12 13 10 11 21 PCM OUT LR CLK D GND 16:9 NC SPDIF 24 26 25 23 22 BCK 20 PCM CLK 19 NC TV/AUX BLANK 29 28 27 +5VA 13 RESET V GND 15 14 D GND 8 V MUTE A MUTE 12 11 +5V6S +3.3VD 10 9 +2.5VD 5 D GND +5VD 6 7 +12VM M GND 3 4 +8VM M GND 1 2 C862 390P 75 C861 390P R852 R853 C856 390P C855 390P R845 2.2K R846 75 C868 390P 75 C867 390P 2.2K R857 R859 R847 820 470u10 + C824 C858 C857 0.1 220u16 12 3300P R848 8.2 2.7uH L805 C859 R849 820 R858 470u10 C866 + C870 C869 0.1 220u16 R860 8.2 L807 2.7uH C871 3300P R861 12 + R850 0 0 + R862 R851 470u10 2.2K + C860 820 0.1 C863 C864 220u16 R854 8.2 2.7uH L806 C865 3300P R855 12 + 0 R856 V COM OUT L ML LRCK 5 6 7 VCC VDD 4 D GND 12 ZERO R ZERO L 11 10 MC MD 14 13 BCK 2 3 DATA 1 15 SCK 16 8 A GND OUT R 9 +2.5V +3.3V +5V +8V +12V +12V +8V +5V +3.3V +2.5V +8V +3.3V +2.5V +2.5V +3.3V +3.3V +3.3V +3.3V +2.5V +5V +3.3V 1 2 3 4 5 6 7 8 9 10 11 AGND CVBS AGND GREEN AGND RED AGND BLUE BLANK TV/AUX 16.9 (SCART) AGND 4 5 R-ch 1 2 3 L-ch AGND 1K L812 + C807 1000u16 560P C808 560P C806 47u16 C805 + 2.2uH R830 10P C829 17 16 19 10P C828 10P C827 18 + C809 10u16 560P C810 20 21 22 3 2 8 1 5 6 4 7 OUT GND IN 47u16 + C816R 100 R828 47u16 C819 + 47u16 C820 + 330 R827 47u16 C816L 47u16 + C811R 3.9K R814R 5.6K R813R 47K R812R 2200P C812R 47u16 C811L 330P C813R 9.1K R811R 2200P C812L 47K R812L 5.6K R813L 3.9K R814L 330P C813L 9.1K R811L + C836 100u10 0 R844 0 R842 100 R826L 100 R826R 100P C817R 100K R819R 100P C817L 100K R819L + 820K R831 + 100 R806 0 180 R805 0 0.01 C803 1000P C801 10 R804 4.7K R803 + C802 47u16 R825 0 R824 0 R822 0 R823 0 R817 0 R816 0 R821 0 R815 0 11 28 24 26 27 19 20 21 22 16 17 18 7 9 1 3 5 5 3 1 9 +5VD +9VM 12 M GND 10 +12VM 11 4 +12V 7 D GND 8 +2.5VD 6 +3.5VD 5 RESET 2 A GND -8V 3 +9V 1 +2.5V +5V +12V +8V +3.3V +5V 7 11 9 +8V +8V 8V 8V +8V 24 1K R883 100 R884 120 R886 0 R872 R887 120 R875 0 120 R885 0 R873 + C822 220u10 0.1 C821 56 R865 470 R864 R829 0 10 8 9 7 6 0 R877 0 R874 0 R876 120 R882 120 R880 120 R881 5 3 1 6 3 1 2 4 1 27 28 26 3 5 8V +8V +8V 8V + + + +12V +5.6V +8V +3.3V +3.3V +3.3V +5V +3.3V R802 R807 CANADA P DESTINATION U.S.A. COUNTRY K ABB. C502, 503 22P R205 15K COUNTRY DESTINATION 24P 10K R205 C502, ABB. 503 U.K. T EUROPE E 22P 15K 22P 24P C502, 503 COUNTRY DESTINATION ABB. 15K 10K R205 YS MS GENERAL MARKET SOUTH AFRICA M3 22P 15K 24P C502, 503 COUNTRY DESTINATION ABB. 10K R205 ES EUROPE GENERAL MARKET MS XS AUSTRALIA UAE M2 PX/AFFES Y PX/AFFES U.K. TS EUROPE ES TS U.K. YS PX/AFFES +5V +5.6V +5V +5V +5V +5V +5V +5V +5.6V +5V +5V +5V +5V +5V +5V +5V +5V +12V +12V +12V CP203 CP204 CP205 Q201 Q202 Q220R Q220G Q220B ICM21 : KA8082 IC201 : STI5519 IC202 : M24C02WM IC301 : KS641632D IC401 : M29W800AT* * Refer to parts list. IC501 : M74HCU04M QM201 : KTC3198Y QM202 : KTA1267 Q220R,220G,220B : KTN2907 DM201 : UZ5V6 DM202 : RB4 DM203,204 : IN4148 Q201,202 KTC3198 : CP801 CP802 Q803 Q807 Q804 CN806 CN803 IC802-A-B-B IC802-A-B-A Q804L Q803L Q803R D804 Q802 Q801 CN805 Q814 Q809 Q810 Q808 Q815 Cb Y JK804 Cr Q813 Q811 Q812 JK803-A JK803-B E,T TYPE ONLY EXCEPT (E,T TYPE) E,T TYPE E,T TYPE ONLY : Q803,804,807 Q802 D804 Q801,814,815 KTA1504Y : ISS355 KTN2907 : KTC3875Y : KIA7806 GP1F32T BA4560F PCM1748KE IC806 IC805 : : IC802 IC801 : : Q805 DTC114YKA : Q808-813 KTD1304 : Q803L,803R DTC323TK : Q804L DTA114YKA : CONNECTION JTAG TEST 2 1 D805 1N4148 : VIDEO OUT COMPONENT VIDEO OUT HEX UNBUFFERED INVERTER SDRAM R OUT G OUT B OUT CVBS C Y V MUTE OPE AMP DAC/PCM OUT EXCEPT CC802 CC801 DV-502/503 VDF-3050/3550 DVF-3050-S VDF-3550-S 1.5V 1.5V 0.2V 0V 0V 2.5V 0V 0.2V 0.2V 0V 0V 2.8V 0V 0V 0.2V 2.1V 3.1V 0V 2.5V 1.4V 0V 1.4V 3.3V 3.3V 0V 1.2V 1.2V 0V 0V 0V 0V 1.2V 1.5V 3.3V 0V 0V 3.1V 2.9V 3.3V 2.5V 3.3V 4.2V 4.8V 2.6V 4.2V 4.8V 2.6V 4.8V 2.6V 4.2V 5.9V 5.3V 9.0V 12.2V 2.5V 3.3V 4.9V 9.0V -8.5V 0.7V 2.5V 5.3V 12.2V 9.0V 3.3V 5.9V 12.2V 2.9V 4.5V 5.2V 2.9V 4.5V 5.2V 4.5V 2.9V 5.2V 5.9V 9.0V 5.3V -8.5V 9.0V 5.9V 3.3V 3.3V IC301 IC501 IC801 IC806 OUTPUT BOARD MAIN BOARD W-6 NDIP NDIP NDIP U V X Z AB AD W Y AA AC DV-502/503/DVF-3050/3550 1 2 3 4 5 6 7 8 9 10 11 4 5 1 2 3 AR OUT AL OUT BLUE GREEN C/RED Y/CVBS OUT SENSE BLK CVBS IN 21 19 13 15 17 7 9 11 1 3 5 20 18 16 14 6 10 12 8 4 2 1K 1K 0 R736 0 R703 0 R735 0 R704 R733 0 10u50 + C714 10u50 + C713 680 R715 680 R714 L704 39 R718 R717 39 100P C716 100P C717 R719 39 39 R720 100P C718 39 R721 R722 39 120 0 R732 100u10 + C719 1K R723 100 R701 1K R716 + C703 100u16 100u16 + C715 39 R731 R724 180 51 R730 22uH J736 L703 L706 L705 75 R734 100 R702 0 R737 1K R710 22uH J704 0 R738 1K R709 1K R708 0 R836L + C825 330u6.3 0 R836R 470 R838 R837 1 2 3 5 4 0 R808 100P C804 100 R801 OUT VCC GND 2 1 3 1 2 0 R820 1 2 3 4 5 6 GND +5VFL AC -27VFL AC -5VFL AC +5V6S POWER CTL 1 2 3 4 5 6 7 IR REMOCON VFD STB VFD DATA OUT VFD DATA IN VFD CLK POWER CTL 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 14 15 16 17 18 19 20 21 22 23 24 25 26 1 2 3 4 5 6 7 8 9 10 11 12 13 OSC VSS LED1 LED2 LED3 LED4 LED5 VDD G1 G2 G3 G4 G5 G6 G7 G8 S20/G9 S19/G10 VEE VDD S18/G11 S17/G12 S16/G13 S15/G14 S14/G15 S13/G16 VDD S1/KS1 S2/KS2 S3/KS3 S4/KS4 S5/KS5 S6/KS6 S7/KS7 S8/KS8 S9/KS9 S10/KS10 S11/KS11 S12/KS12 DOUT DIN CLK STB KEY1 KEY2 KEY3 KEY4 1 2 4 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 36 37 38 1G 2G 3G 4G 5G 6G 20P 19P 18P 17P 16P 15P 14P 13P 12P 11P 10P 9P 8P 7P 6P 5P 4P 3P 2P 1P 0.1 C909 0.1 C910 10 1/4W L901 1/4W 10 10 0.047 C906 R910 L902 L903 10u16 C911 + 100 R913 +B GND IN 4.7K R912 10K R902 10K R903 10K R901 10K R904 +5V 10K R911 47u16 C904 + 1000P C903 10K R905 R906 10K 10K R907 R908 10K KEY1 KEY4 KEY3 KEY2 KEY4 KEY3 KEY2 KEY1 +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V +5.5V 27V 27V 27V 1 2 2 1 F1 VR1 0.1 C1 TH1 LF1 C4 C3 C2 0.1 C6 2200P R1 150K 2W R2 56K 1W C5 47u400 + 3 4 DRAIN VCC 2 1 FB GND 0.047 C7 1K R3 47u50 C8 + R4 68K T1 1 2 3 4 5 GND FL5V+ -27V FL5V- 5.5VS 1 2 3 4 5 6 7 8 9 10 11 12 +9VA AGND -8VA +12VA P/REST +3.5V DGND +2.5V +5V +12VM MGND +9VM 100u16 C9 + 1K 1/4W R6 3.9 R5 12K 1/4W R9 47u50 C10 + 20 R8 120 R7 2.2 R10 1K 1/4W R11 100u16 C11 + 6 4 1 2 8 7 9 14 12 13 10 15 11 1000P C12 10 R12 100u25 C14 + 560 1W R13 220u25 C13 + 15uH L1 VI VO GND 3.3 1/2W R14 100u16 C15 + 100 1W 470u10 R15 C17 + 15uH 470u10 C16 + L2 1.2K GND C19 10u50 VO + VI R16 51K 1/4W R17 C18 0.1u50 + 12K R18 470u10 C21 1000u10 + C20 L3 7uH + 120 1/4W R19 1u50 + C22 10 R21 18K 1/4W R20 1.5K 1/4W R22 2.2K 1/4W R23 820 R25 150 R24 R26 390 1/4W 1000P C24 220 1/4W R27 100u16 C23 + 14 27V 8V 8V +9V +9V +9V +5.5V +5.5V +5.5V +5.5V +3.5V +3.5V +2.5V +12V +5V +12V +12V +5V +12V +12V 2 1 1500P 1500P 1/2W +B 3 14 35 0 1/4W 1/4W 1/4W 1/4W 1/4W 1/4W 1/4W +5V CP702 CP701 JK701 D706 D705 D707 D708 D710 D709 D703 Q702 Q704 D702 D701 Lch 1 Rch 2 JK802 D805 Q805 COAXIAL OPTICAL JK801 D705-710 D703 Q701 D701,702 Q702,704 KTC3875(S) KRC107M(SMD) 1SS355 UZ5V1(S) UZ5V1(SMD) : : : : : Q701 CN901 CN902 D905 D902 D901 D904 SW904 SW903 SW901 SW905 SW902 SW906 SW907 STOP SKIP FORWARD SKIP BACKWARD SEARCH FORWARD SEARCH BACKWARD OPEN/ CLOSE PAUSE PLAY CN1 CN2 D1-D4 D5 ZD1 PC1 D6 CN3 CN4 D7 D8 ZD2 D9 D10 D11 D13 U4 D14 D12 1 2 POWER SW VFD CONTROLLER /DRIVER ZD2 : 1N5226B D12 D10,11 D13 ZD1 D7 : SR204 1N5239B : 1N5819 SF24 HER105 : : : : U2 KA7809 D1-4,14 D6,8,9 D5 U3 1N4007 1N4937 HER107 : : : KIA7042AP : U1 KA1M0380RB-YDTU : 1N4004 1N4148 : D905 D901,902,904 : UPD16311-QFP40 IC901 (FRONT BOARD) W02-2801-08 : : RM901 DIGITAL OUT OUTPUT AUDIO 5.6V AVR MCN1 MSW1 KA431AZ U4 : -27.9V 4.9V 5.6V 3.7V 4.9V 4.9V -27.9V 5.6V -8.5V 12.2V 9.0V 0.7V 5.3V 11.2V 5.6V 5.5V 3.3V 2.5V SCART BOARD : (E,T)TYPE ONLY IC805 DV-502/503,DVF-3050 IC901 FL901 RM901 U1 U2 U3 POWER SUPPLY BOARD FRONT BOARD 3G 4G 5G 1a a g d f b e c t1 t2 t3 t4 t5 2a 1a 2a 1a 2a 1a 1a 2a j col j j j n n n h 6G (1G-5G) 2G 1G col Dp Dp P1 2G 3G 5G 4G 6G DVD 1G t1 P2 P3 t2 t4 P5 1b 1b 1b 1b 1b P4 t3 1a 1a 1a 1a 1a P8 1h 1n 1n col col 1n P9 P7 1e 1e 1f 1f 1d 1d P6 t5 1c 1c 2g Dp Dp 1 RANDOM 2g P17 P16 P14 P15 PCB P12 P13 P11 2f 2f 2d 2e 2d 2e 2b 2b 2c 2c 2g 2f 2d 2e 2b 2c 2g 2j 2j 2f 2d 2e 2b 2c 2a 2a 2a 2a P10 1g 1g 1e 1e 1f 1f 1d 1d 1c 1c 1g 1e 1f 1d 1c 1g 1g P20 RESUME INTRO PROG. ALL P19 P18 VCD HOUR TITLE CHAP TRACK MIN SEC C D REPEAT MP3 A B A-5 O-3 CAUTION: For contin- ued safety, replace safe- ty critical components only with manufacturer's recommended parts (refer to parts list). indicates safety critical components. For contin- ued protection against risk of fire, replace only with same type and rat- ing fuse(s). To reduce the risk of electric shock, leakage-current or resis- tance measurements shall be carried out (exposed parts are acceptably insulated from the supply circuit) before the appliance is returned to the customer. The DC voltage is an actual reading measured with a high impedance type voltmeter with no signal input. The mea- surement value may vary depending on the mea- suring instruments used or on the product. NDIP NDIP NDIP
