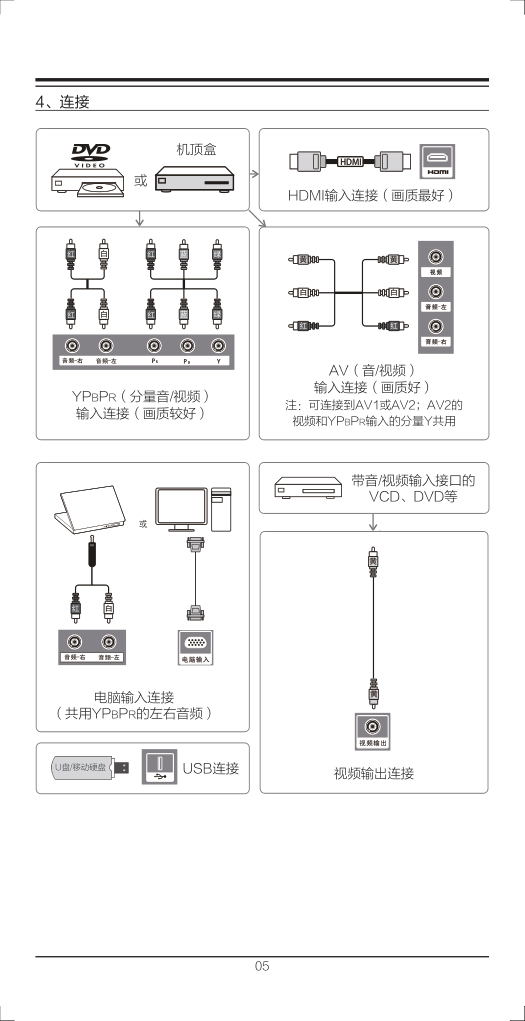

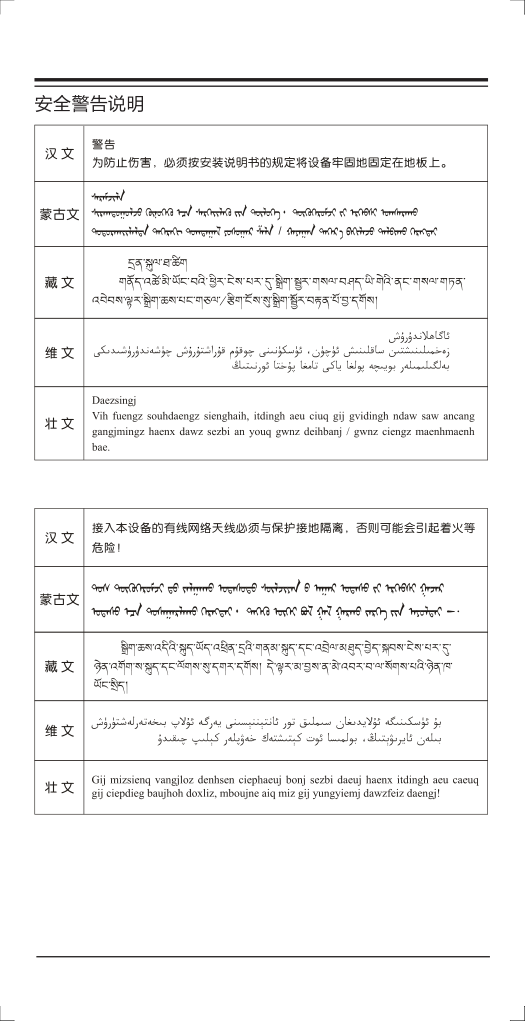

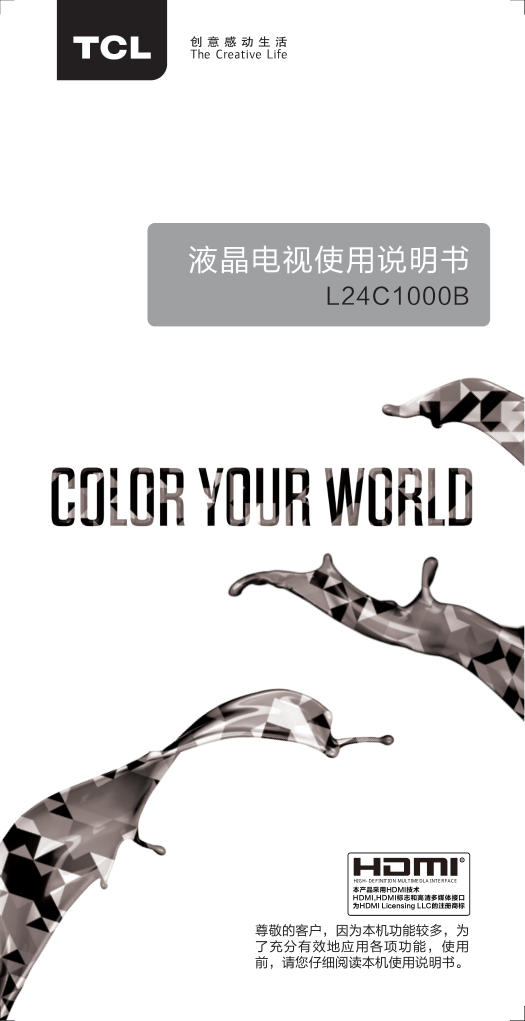

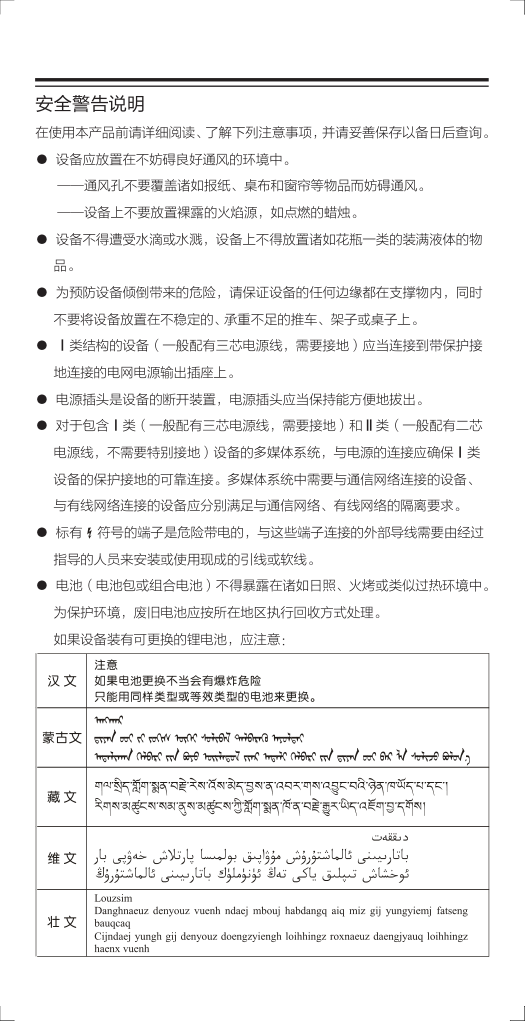

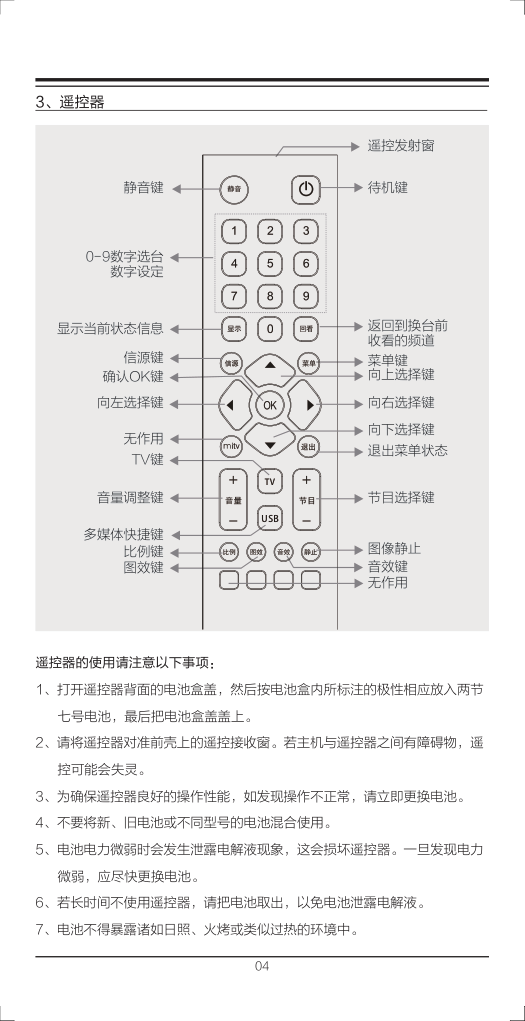

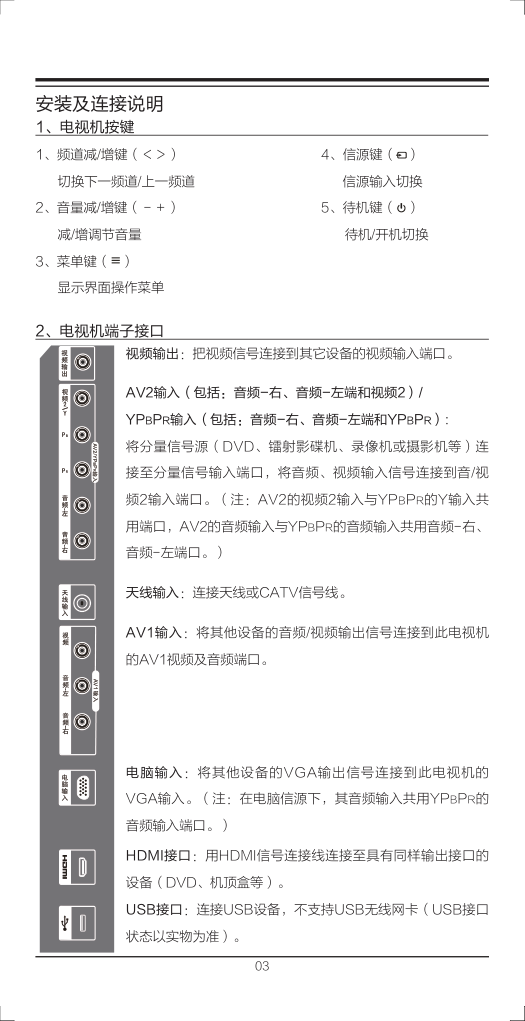

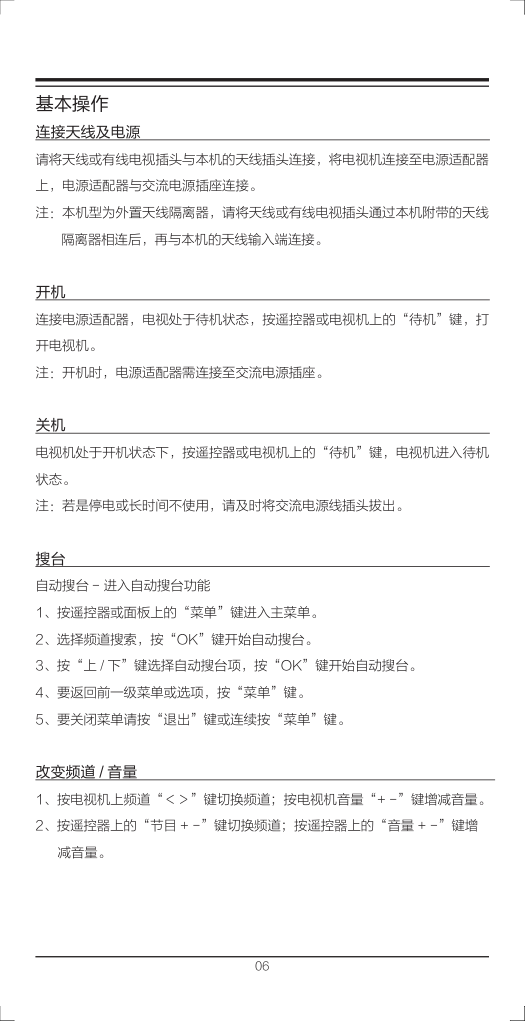

液晶电视使用说明书 L24C1000B HIGH- DEFINITION MULTIMEDLA INTERFACE R 本产品采用HDMI技术 HDMI,HDMI标志和高清多媒体接口 为HDMI Licensing LLC的注册商标 尊敬的客户，因为本机功能较多，为 了充分有效地应用各项功能，使用 前，请您仔细阅读本机使用说明书。 安全警告说明 在使用本产品前请详细阅读、了解下列注意事项，并请妥善保存以备日后查询。 ● 设备应放置在不妨碍良好通风的环境中。 ——通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。 ——设备上不要放置裸露的火焰源，如点燃的蜡烛。 ● 设备不得遭受水滴或水溅，设备上不得放置诸如花瓶一类的装满液体的物 品。 ● 为预防设备倾倒带来的危险，请保证设备的任何边缘都在支撑物内，同时 不要将设备放置在不稳定的、 承重不足的推车、架子或桌子上。 ● Ⅰ类结构的设备（一般配有三芯电源线，需要接地）应当连接到带保护接 地连接的电网电源输出插座上。 ● 电源插头是设备的断开装置，电源插头应当保持能方便地拔出。 ● 对于包含Ⅰ类（一般配有三芯电源线，需要接地）和Ⅱ类（一般配有二芯 电源线，不需要特别接地）设备的多媒体系统，与电源的连接应确保Ⅰ类 设备的保护接地的可靠连接。多媒体系统中需要与通信网络连接的设备、 与有线网络连接的设备应分别满足与通信网络、有线网络的隔离要求。 ● 标有 符号的端子是危险带电的，与这些端子连接的外部导线需要由经过 指导的人员来安装或使用现成的引线或软线。 ● 电池（电池包或组合电池）不得暴露在诸如日照、火烤或类似过热环境中。 为保护环境，废旧电池应按所在地区执行回收方式处理。 如果设备装有可更换的锂电池，应注意： 安全警告说明 安全警告说明 ● 安全符号说明。 如果设备上有以下安全符号，应注意： 01 目录 目录 ………………………………………………………………………………01 主要随机附件 ……………………………………………………………………01 本机功能及特色 …………………………………………………………………02 安装及连接说明 …………………………………………………………………03 1、电视机按键 …………………………………………………………………03 2、电视机端子接口 ……………………………………………………………03 3、遥控器 ………………………………………………………………………04 4、连接 …………………………………………………………………………05 基本操作 …………………………………………………………………………06 菜单功能 …………………………………………………………………………07 1、输入选择 ……………………………………………………………………07 2、图像设置 ……………………………………………………………………07 3、声音设置 ……………………………………………………………………09 4、功能设置 ……………………………………………………………………10 5、频道搜索 ……………………………………………………………………11 6、几何调整 ……………………………………………………………………12 USB功能 ………………………………………………………………………13 整机技术规格 ……………………………………………………………………17 故障分析及排除 …………………………………………………………………18 主机随机附件 ◆ 主机一台 ◆ 电源适配器一个 ◆ 遥控器一个 ◆ 说明书、保修卡等 ◆ 天线隔离器一个 ◆ 电源线一根 ◆ 电池两节 02 本机功能及特色 本机功能 电视机功能 中、英文菜单 全功能红外线遥控 全频道自动调谐和手动调谐 AV（视频）、YPBPR（分量）、VGA（电脑）及数字 HDMI 等接口 支持 SDTV 及 HDTV 模式（480i/480p、576i/576p、720p、1080i/1080p） TV 状态无信号 15 分钟自动待机 多媒体 USB 接口，具有电影、音乐、图片播放功能 智能音量控制 多种声音效果模式 三种可选色温 定时开 / 关机 电脑显示器功能 提供大屏幕显示，高分辨率以及极好的彩色精准度 提供动态的显示区域，自动调整大小、自动居中、以及完美的几何图形 支持电脑音源接入 支持 VGA、HDMI 接口 支持多种电脑显示格式，并有自适应显示功能 本机特色 高清电影播放，支持 MPEG2 及 720P RM/RMVB 格式的高清电影文件 及 MPEG4、MPEG2_HD、SD、MPEG4_HD 等视频格式 JPEG/BMP 等图片文件及 MP3/WMA 等音乐文件播放 自然光技术，更节能护眼 图示化界面，选择输入信号更快捷简单 限时收看，可控制儿童观看的时间 多种画质处理技术应用：3D 亮色分离、动态对比度、彩色边缘改善，使 画面更清晰亮丽 支持全景模式，观看面积更大，效果更逼真 03 安装及连接说明 1、电视机按键 1、频道减/增键（＜＞） 4、信源键（ ） 切换下一频道/上一频道 信源输入切换 2、音量减/增键（－＋） 5、待机键（ ） 减/增调节音量 待机/开机切换 3、菜单键（ ） 显示界面操作菜单 2、电视机端子接口 视频输出：把视频信号连接到其它设备的视频输入端口。 天线输入：连接天线或CATV信号线。 AV1输入：将其他设备的音频/视频输出信号连接到此电视机 的AV1视频及音频端口。 电脑输入：将其他设备的VGA输出信号连接到此电视机的 VGA输入。（注：在电脑信源下，其音频输入共用YPBPR的 音频输入端口。） HDMI接口：用HDMI信号连接线连接至具有同样输出接口的 设备（DVD、机顶盒等）。 USB接口：连接USB设备，不支持USB无线网卡（USB接口 状态以实物为准）。 AV2输入（包括：音频-右、音频-左端和视频2）/ YPBPR输入（包括：音频-右、音频-左端和YPBPR）: 将分量信号源（DVD、镭射影碟机、录像机或摄影机等）连 接至分量信号输入端口，将音频、视频输入信号连接到音/视 频2输入端口。（注：AV2的视频2输入与YPBPR的Y输入共 用端口，AV2的音频输入与YPBPR的音频输入共用音频-右、 音频-左端口。） 04 3、遥控器 遥控器的使用请注意以下事项： 1、打开遥控器背面的电池盒盖，然后按电池盒内所标注的极性相应放入两节 七号电池，最后把电池盒盖盖上。 2、请将遥控器对准前壳上的遥控接收窗。若主机与遥控器之间有障碍物，遥 控可能会失灵。 3、为确保遥控器良好的操作性能，如发现操作不正常，请立即更换电池。 4、不要将新、旧电池或不同型号的电池混合使用。 5、电池电力微弱时会发生泄露电解液现象，这会损坏遥控器。一旦发现电力 微弱，应尽快更换电池。 6、若长时间不使用遥控器，请把电池取出，以免电池泄露电解液。 7、电池不得暴露诸如日照、火烤或类似过热的环境中。 TV USB 静音键 遥控发射窗 待机键 返回到换台前 收看的频道 菜单键 向上选择键 向右选择键 向下选择键 退出菜单状态 节目选择键 图像静止 音效键 无作用 显示当前状态信息 信源键 确认OK键 向左选择键 无作用 TV键 音量调整键 多媒体快捷键 比例键 图效键 0-9数字选台 数字设定 05 4、连接 HDMI P R P B Y 机顶盒 HDMI输入连接（画质最好） YPBPR（分量音/视频） 输入连接（画质较好） 电脑输入连接 （共用YPBPR的左右音频） 视频输出连接 USB连接 U盘/移动硬盘 带音/视频输入接口的 VCD、DVD等 AV（音/视频） 输入连接（画质好） 注：可连接到AV1或AV2；AV2的 视频和YPBPR输入的分量Y共用 或 06 基本操作 连接天线及电源 请将天线或有线电视插头与本机的天线插头连接，将电视机连接至电源适配器 上，电源适配器与交流电源插座连接。 注：本机型为外置天线隔离器，请将天线或有线电视插头通过本机附带的天线 隔离器相连后，再与本机的天线输入端连接。 开机 连接电源适配器，电视处于待机状态，按遥控器或电视机上的“待机”键，打 开电视机。 注：开机时，电源适配器需连接至交流电源插座。 关机 电视机处于开机状态下，按遥控器或电视机上的“待机”键，电视机进入待机 状态。 注：若是停电或长时间不使用，请及时将交流电源线插头拔出。 搜台 自动搜台 - 进入自动搜台功能 1、按遥控器或面板上的“菜单”键进入主菜单。 2、选择频道搜索，按“OK”键开始自动搜台。 3、按“上 / 下”键选择自动搜台项，按“OK”键开始自动搜台。 4、要返回前一级菜单或选项，按“菜单”键。 5、要关闭菜单请按“退出”键或连续按“菜单”键。 改变频道 / 音量 1、按电视机上频道“＜＞”键切换频道；按电视机音量“+ -”键增减音量。 2、按遥控器上的“节目 + -”键切换频道；按遥控器上的“音量 + -”键增 减音量。 07 菜单功能 注：以下所有菜单初始化设定请以实物为准，说明书只对如何操作进行具体说 明。 说明书中的“OK”为“确认”键；“ ”为“上/下”键；“ ”为“左/ 右”键；后面将不在描述。 1、输入选择 方式一 1、按遥控器或面板上的“菜单”键 进入主菜单。 2、光标选择“输入选择”图标， 按“OK”键或“上”键进入。 3、按“上/下/左/右”键选择所需的 信源，按“OK”键确认。 方式二 直接按遥控器上的“信源”键，即可切换信源。 输入选择的选项包括：电视、YPBPR、电脑、HDMI、视频1、视频2。 注：自动信号识别设为来电显示或来电转接，按“信源”键只能在有信号输入 的信源中切换。 2、图像设置 ◎ 亮度：用户根据自己喜好手动调节亮度， 可调整画面整体明暗度，并不影响对比度。 1、按遥控器或面板上的“菜单”键进入 主菜单。 2、按“左/右”键选择“图像设置”菜单， 按“OK”或“上/下”键进入。 3、按“上/下”键选择“亮度”项，按“左/右”键进行调整。 4、要返回前一级菜单或选项，按“菜单”键。 5、关闭菜单请按“退出”键或连续按“菜单”键。 注：以下所有菜单的操作相似，不再做具体描述。 菜单功能 2、图像设置 ◎ 图像模式-选择合适的图像效果 有四种选择：标准、明亮、柔和、自设。 标准适用于一般观看场合；明亮适用于环境光较明亮场合；柔和适用于环境光 较暗场合；自设适用于用户自行设定。 ◎ 比例模式-选择合适的图像比例 可选择全屏（USB播放视频文件时按比例键可切换全屏和标准两种比例）、 标准、字幕、宽荧幕、自适应（仅在VGA有效）、放大、拉伸、全景。建议 在全屏模式下观看，不要长时间使用屏幕两侧有黑带的显示模式，以免导致液 晶屏永久性损伤。 注：部分比例模式会在某些信源下灰掉不可选。 ◎ 对比度-调节画面的黑白层次 适当的对比度可使画面清晰明亮。 ◎ 彩色-调节色彩的鲜艳度（VGA信源下无作用） ◎ 锐度-调节画面清晰度（VGA信源下无作用） ◎ 色调-调节色彩的色调 注：只有在NTSC制图像状态下才可以选择和调整色调功能。 ◎ 色温-调节画面的冷暖感觉 有三种色温可以选择，分别为冷色、标准、暖色。冷色温整体色调略微偏蓝， 暖色温整体色调略微偏红，标准色温介于两者之间。 ◎ 自然光（VGA信源下无作用） 内部芯片根据输入画面内容自动调节背光亮度，从而达到优化画面质量及降低 功耗。 ◎ 动态对比度-选择动态对比度功能开关 开启动态对比度后，画面对比效果会更好。 08 09 菜单功能 3、声音设置 ◎ 智能音效-调节电视机的声音效果 1、按遥控器或面板上的“菜单”键进入 主菜单。 2、按“左/右”键选择“声音设置”菜单， 按“OK”或“上”键进入。 3、选择“智能音效”项，按“OK”键或“右”键进入，按“上/下”键进行 选择，按“OK”键确认。 4、返回前一级菜单或选项，按“菜单”键。 5、关闭菜单，请按“退出”键或连续按“菜单”键。 注：有四种音效模式可以选择，分别是立体声、音乐厅、新闻、电影。 注：以下所有菜单的操作相似，不再做具体描述。 ◎ 左右平衡-调节左/右喇叭声音大小比例 正常情况下平衡值设置为0。 ◎ 智能音量-选择是否使用自动音量控制功能 ◎ 声音场景-输出的声音模式 音乐单独听（部分机型无该功能） ◎ 在音乐单独听的模式下，画面可以关闭，降低耗电量。 1、长按遥控器“显示”键三秒进入。 2、按“显示”“OK”“菜单”键退出音乐单独听。 10 菜单功能 4、功能设置 ◎ 自动信号识别 1、按遥控器或面板上的“菜单”键进入 主菜单。 2、按“左/右”键选择“功能设置”菜单， 按“OK”或“上”键进入。 3、选择“上/下”键选择“自动信号识别”，按“左/右”键选择关、来电转 接，来电显示。 4、关闭菜单，请按“退出”键或连续按“菜单”键。 注：本机AV2信源不支持自动信源识别，如在YPBPR信源下自动转接功能开 启，再插入AV2信源时，可能会自动转到YPBPR信源，请手动转回AV2，或 将YPBPR信源下来电转接功能关闭。 注：以下所有菜单的操作相似，不再做具体描述。 ◎ 开机设定-设定开机画面 ◎ 语言-选择语言种类 注：有两种选项“中文”和“English”（英文）。 ◎ 彩色制式-选择视频信号制式 中国大部分地区TV信源下设置为自动即可，如果天线信号太弱或不标准，可 设为PAL，闽南地区个别台可设为NTSC。 可选的彩色制式有：PAL、NTSC、自动。 注：只有TV信源下可选择并调整。 ◎ 限时收看-限制收看时间 输入限时密码进入子菜单。 限时时间-按“左/右”键选择限时收看时间。 设置密码-用数字键输入设定新密码。 注：初始密码为0000，如忘记密码可输入超级密码进入，超级密码为0432。 11 菜单功能 ◎ 时间-调整时间设定 注：使用定时开关功能时，遇到停电或交流关机（拔掉电源线）后开机需重新 设置此功能。 当前时间-按“左/右”键选择，通过“上/下”键设置当前时间。 开机方式-设定定时开机方式，有关、一次、每天三种选择。 开机预约-按“左/右”键选择，通过“上/下”键设定自动开机时间。 开机信源-设定自动开机信源。 开机预约频道-设定开机频道。（仅限开机信源设定为电视时有效） 关机方式-设定定时关机方式，有关、一次、每天三种选择。 关机时间-按“左/右”键选择，通过“上/下”键设定自动关机时间。 睡眠定时-设定睡眠时间的开关。 ◎ 恢复出厂设置-恢复电视出厂默认设置 5、频道搜索（只在TV信源下有作用） ◎ 自动搜台-进入自动搜台功能 1、按遥控器或面板上的“菜单”键进入 主菜单。 2、按“左/右”键选择“频道搜索”菜单， 按“OK”或“上”键进入。 3、选择“上/下”键选择“自动搜台”项，按“OK”键或“右”键确认。 4、要返回前一级菜单或选项，按“菜单”键。 5、关闭菜单，请按“退出”键或连续按“菜单”键。 注：以下所有菜单的操作相似，不再做具体描述。 ◎ 智能搜台 注：智能搜台的过程与自动搜台相同，智能搜台完毕后会保留以前所有频道数 据，搜到的新频道自动放在以前搜到的频道后面。 ◎ 手动搜台-进入手动搜台功能 注：执行以上任何一种搜台功能后，有时存在画面静止的现象，此时本机正在 保存数据，为正常现象。 ◎ 微调 注：选择“微调”项后，按“左/右”键进入微调状态。 12 菜单功能 ◎ 伴音制式-切换伴音制式（只在TV信源下有效） 注：有四种制式可以选择DK、I、BG、M；中国大部门地区选择DK；某些地 区选择I、BG；闽南个别NTSC-M的台选择M。 ◎ 节目编辑（只在TV信源下有效） ● 当前台号\目标台号\互换-实现频道互换 1、进入“节目编辑”子菜单后，用“上/下”键选择“当前台号”项，按 “左/右”键选择当前台号。 2、按“上/下”键选择“目标台号”项，按“左/右”键选择目标台号。 3、按“上/下”键选择“频道互换”项，按“左/右”键或“确认”键实 现。 ● 频道跳跃-进入频道跳跃功能 1、进入“节目编辑”子菜单后，用“上/下”键选择“当前台号”项，按 “左/右”键选择要跳跃的当前频道。 2、按“上/下”键选择“频道跳跃”项，按“左/右”键实现当前频道跳 跃。 6、几何调整（只在VGA信源下有作用） ◎ 自动调整-自动调整屏幕显示到最佳状态 1、按遥控器或面板上的“菜单”键进入 主菜单。 2、按“左/右”键选择“几何调整”菜单， 按“OK”或“上”键进入。 3、选择“上/下”键选择“自动调整”项。 4、按“右”键或“OK”键进行自动调整，自动调整完成后，电视会自动退 出菜单。 注：以下所有菜单的操作相似，不再做具体描述。 ◎ 水平位置-调整画面的水平位置 ◎ 垂直位置-调整画面的垂直位置 ◎ 采样时钟-调整画面的时钟 ◎ 相位调整-调整A/D的采样相位 13 USB功能 USB菜单操作 1、插入USB设备，按遥控器或面板上的 “菜单”键进入主菜单。 2、按“左/右”键选择“媒体中心”菜单， 按“OK”或“上”键进入媒体中心子 菜单。 3、按“上/下”键选择“媒体中心”子菜单中的目录，按“OK”键进入USB 盘符显示根目录状态，选择“返回”图标，按“OK”键退出并返回原来 的信源。 4、通过”上/下/左/右”键选择USB盘符，按“OK”键进入，按方向选中要 播放的文件后。按“OK”键播放。 5、要返回上一层文件夹，选择“上个文件夹”，按“OK”键。 6、选择“退出”键退出。 注：①USB功能键由“上/下/左/右/OK”键等组成。②在USB状态下，若没 有插入任何USB设备，则显示USB界面，在USB界面下，按 “数字/上/下/左 /右/显示/回看/USB/信源/节目/比例/图效/音效/静止/彩色”键均无作用。 电影欣赏 1、插入USB设备，按遥控器或面板上的 “菜单”键进入主菜单。 2、按“左/右”键选择“媒体中心”菜单， 按“OK”或“上”键进入媒体中心子 菜单。按“上/下”键选择“电影欣赏” 后按“右”键或“OK”键，进入USB 设备盘符显示根目录。 3、按“左/右”键选择盘符，按“OK”键 进入电影播放子菜单。 4、通过”上/下/左/右”键选择电影文件， 按“OK”键欣赏。当电影文件过多且超过一页时，可通过“节目增/减” 键翻页查找并选择要欣赏的电影文件。 C C 14 USB功能 5、电影欣赏时按“菜单”键，可调出电影欣赏控制菜单。 分别是：“播放/暂停、快退、快进、上一部、下一部、停止、重复设置、 播放设置、播放列表、信息”等功能。 6、按“左/右”键选中功能图标，当到达最后一个图标时按“右”键进入下一 页功能图标显示，按“OK”键执行相应的功能。 7、在电影控制菜单中选中“停止”功能图标，按“OK”键退出电影播放， 或按遥控器上的“退出”键退出，并返回电影欣赏目录。 注：电影欣赏目录下，光标选中电影文件后，等待约4秒后可预览所选中的电 影。 音乐欣赏 1、插入USB设备，按遥控器或面板上的“菜单”键进入主菜单。 2、按“左/右”键选择“媒体中心”菜单，按“OK”或“上”键进入媒体中 心子菜单。按“上/下”键选择“音乐欣赏”，按“右”或“OK”键进入 USB设备盘符根目录。 3、按“左/右”键选择盘符，按“OK”键进入音乐欣赏子菜单。 4、通过“上/下/左/右”键选择音乐文件，按“OK”键播放，当音乐文件过 多且超过一页时，可通过“节目增/减”键翻页查找并选择要播放的音乐文 件。 5、按“菜单”键可调出音乐控制菜单，分别有播放/暂停、快退、快进、上一 首、下一首、停止、重复设置、静音、播放列表、信息、播放时间点设 置。 6、按“左/右”键选择不同的功能图标，按“OK”键确认。 7、选择音乐控制菜单中选中“停止”图标后按“OK”键或按遥控器的“退 出”键退出音乐播放，并返回音乐文件目录。 15 USB功能 照片欣赏 1、插入USB设备，按遥控器或面板上的“菜单”键进入主菜单。 2、按“左/右”键选择“媒体中心”菜单，按“OK”或“上”键进入媒体中 心子菜单。按“上/下”键选择“照片欣赏”，按“右”或“OK”键进入 USB设备盘符根目录。 3、按“左/右”键选择盘符，按“OK”键进入照片欣赏子菜单。 4、通过“上/下/左/右”键选择图片文件，按“OK”键播放，当图片文件过 多且超过一页时，可通过“节目增/减”键翻页查找并选择要播放的图片文 件。 5、按“菜单”键可调出图片控制控制菜单，包括播放/暂停、上一张、下一 张、停止、顺时针旋转90°、逆时针旋转90°、音乐（开/关）、音乐列 表、放大、缩小、重复设置、亮度调整、对比度调整、抓图、信息。 6、按“左/右”键选择功能图标，当达到一页的最后一个图标时按右键进入下 一页功能图标显示，按“OK”键执行相应功能。 7、 选择“抓图”功能图标，按“OK”键后屏幕显示为“保存为开机画面 ?”， 按“上 / 下”键选择“用户画面”图标，再按“OK”键保存为开机画面， 按“上 / 下”键选择“取消”图标。再按“OK”键则取消保存。 8、选择图片控制菜单中的“停止”图标后按“OK”键或按遥控器的“退出” 键退出图片播放，并返回图片文件目录。 自动播放 1、插入USB设备，按遥控器或面板上的“菜单”键进入主菜单。 2、按“左/右”键选择“媒体中心”菜单，按“OK”或“上”键进入媒体中 心子菜单。 3、按“上/下”键选择“自动播放”，按“右”或“OK”键进入USB设备盘 符根目录。 4、按“左/右”键选择盘符，按“OK”键进入照片欣赏子菜单。 注：照片需保存在USB盘根目录下，方可操作。 5、自动播放状态下会自动顺序播放搜索到的图片，同时顺序播放同一目录下 搜索到的音乐文件。 6、按“退出”键返回USB盘符根目录。 16 USB功能 USB设备使用问题及注意事项 1、对于某些非标准的移动储存设备，可能出现无法识别的状况，请更换为标 准设备。 2、系统可以播放的流媒体文件有三种，分别是：图片、视频和音频 。 具体而言，系统所能支持的文件格式如下所示。 文件类别（支持的文件格式）为： 图片：JPEG、BMP、PNG 视频：RM/RMVB、MPEG4、MPEG2、MPEG1等 音频：MP3、WMA 注：文件编码有多种非官方标准编码方式，因此并不代表本模块能支持采 用任何一种编码方式的文件格式。部分片源受格式限制，无法实现 切换比例模式，放大、缩小、移动等显示特效功能。 3、常见问题 在使用本系统的过程中，会碰到一些问题，原因有各种各样的，在此列出 常见问题以供参考： （1）各种文件播放的问题：当相应文件的参数，如图片的像素、视频音 频文件的码率和音频文件的采样率超过系统限制以及文件的格式不 符或文件有所损坏，系统无法解码时，系统将无法正常播放。 （2）热插拔问题：请不要在系统读取和传输数据等过程中拔掉连线，这 样可能会导致系统或设备出现问题。 （3）在使用移动硬盘、数码摄像机和照相机过程中，请注意设备电源， 如果电量不足或不稳定的话，在播放或文件操作过程中会出现错误， 若出现此种情况请重启电源设备，或拔出连线再重新插入，并保证 其电源正常。 （4）支持标准 USB1.1 和 USB2.0 接口传输协议数码设备，如 U 盘、 MP3、移动硬盘等。 （5）为保证得到更好的音视频质量，推荐用户使用符合 USB2.0 标准的 外接设备。 （6）如播放压缩率很高的视频，有可能出现图像停顿，菜单响应缓慢等 现象属正常情况。 （7）对于带电源的 USB 设备，如大容量硬盘、MP4 等，推荐带电使用。 17 工作电压：20V 环境：工作温度：5℃~35℃ 工作湿度：20%~80% 储存温度：-15℃~45℃ 储存湿度：10%-90% 接收频道：470MHz全频道有线电视（DS1~57CH Z1~Z38CH） 适合制式：PAL：DK、BG、I、M AV：NTSC358、NTSC443、PAL 状态显示方式：屏幕显示 调整状态指示：屏幕视窗菜单 屏幕显示语种：中、英文 射频天线输入：75Ω 不平衡 AV视频接口（输入）：75Ω 1.0Vp-p，RCA端子 AV视频接口（输出）：75Ω 1.0Vp-p，RCA端子 AV音频接口（输入）：10kΩ 0.5Vrms 整机技术规格 型号 L24C1000B ≥70dB 25W 60 7 580×400×65 伴音输出 声压级 额定 消耗功率 可视图像 对角线尺寸 （cm） 整机尺寸 长×宽×厚 （mm） 整机重量 （kg） 注：本产品的性能在不断改进之中，所有产品的规格（包括外观与颜色等） 以实物为准，若有更改，恕不另行通知。 18 故障分析及排除 无图像，无伴音 家中保险丝、断路器不正常。 电源插座开关没打开。 电源线路接触不良。 检查信号源。 遥控器不能操作 需要更换电池。 电池的极性安装不正确。 主机电源没接通。 图像正常，无伴音 可能音量没打开， 按音量“+”键。 可能伴音制式设定不正确。 有可能电视台出现故障。 无色彩 调节彩色。 是否为黑白电视节目。 无线电频率干扰 此干扰产生移动波纹或斜纹， 有时使图像失去对比度。 例如：手机等，使机器远离干 扰源。 火花干扰 出现黑色斑点、水平条纹或图 像出现摇摆、飘动。这些现象 通常是由来自汽车点火系统、 霓虹灯、电动钻或其它电子装 置上的干扰所引起的。使天线 远离干扰源。 电脑模式下黑屏 （即电脑显示器使用时） 可能是由于电脑所设置的分辨 率无法识别，建议更改为最佳 分辨率或其他 WINDOWS 系 统标准分辨率。 有雪花点及干扰 若天线被搁置在电视信号微弱的边缘地带，图像上会布满斑点。当信 号特别微弱时，则需要架设特殊天线方可改进接收效果。调节室内、 室外天线；检测天线连接处；调节频道微调；可能电视台出现故障等。 重影干扰 重影是由经过双通路的电视信 号引起的，一是直接通路；另 一个是反射高楼、山坡或其他 物体的通路。改变天线的方向 及位置可改进接收效果。 无图像，有伴音 调整亮度、对比度模拟量。 有可能电视台出现故障。 确认是否在单独听状态下。 图像有杂乱波纹 通常是由于当地干扰造成的。 例如汽车、日光灯、电吹风等。 调节天线使干扰减至最小。 环保注意事项和说明： 保护环境是每个社会成员的责任和义务。请您在使用本产品时，关注以下事宜。 1 节能：节能不仅是保护环境的需要，同时也可为您节省电费。 （1）不观看电视时，请关闭电源开关（切断电源），以节约能源。 （2）电视机在待机状态下同样会消耗电能，若较长时间不观看电视时，请尽可 能关闭电源 开关，不要使电视机长时间处于待机状态。 （3）通过降低显示屏的亮度可降低电视机使用过程中的能耗。建议您根据家庭 收看环境选择低能耗的工作模式。如果您购买的电视机具有背光亮度调整功能， 通过降低显示屏的背光亮度可有效降低电视机的能耗。 2 环保使用期限和有害物质 产品及遥控器上的“环保使用期限”如左图所示。本产品及遥控 器的“环保使用期限”为 10 年，电池等可更换部件环保使用期限 可能与产品的环保使用期限不同。只有在本使用说明书所述的正 常环境下使用本产品时 ,“环保使用期限”才有效。 本产品外壳阻燃性能等级低于2级。 3 产品的回收和再利用 本产品采用有利于资源综合利用和无害化处理的设计方案，在现有技术情 况下，尽可能采用了无毒无害（或低毒低害）以及便于回收利用的材料。本公 司保证提供符合标准、满足环保要求的可更换部件，产品若需要维修或更换部 件请与本公司售后服务部门联系。 产品废弃后，请不要随便丢弃，应送交国家认可有处理资格的企业进行回 收处理。若需要了解产品废弃后回收的相关信息请与本公司售后服务部门联 系。 4 关于中国环境标志认证说明 电视机已列入中国环境标志认证，如果您购买的电视机或其包装上具有中 国环境标志，说明该产品已经通过了中国环境标志认证。证明该产品不仅质量 合格，且与同类产品相比，具有低毒少害、节约能源和资源、易于回收再利用 和处置等优势，符合特定的环境保护要求，对生态环境更为有利。您可在环境 保护部网站(http://www.mep.gov.cn)上浏览到关于环境标志的信息。 TCL集团股份有限公司 地址:广东省惠州市仲恺高新技术开发区十九号小区 服务热线:4008-123456 传真:0752-2636307 邮编:516006 版本：72-MS82CY-T03AG 产品执行标准号:Q/WP2046-2013 尊敬的客户:如在使用中遇到问题，请拨打TCL全国 统一用户服务热线4008-123456咨询 公司维修服务部地址请咨询4008-123456
