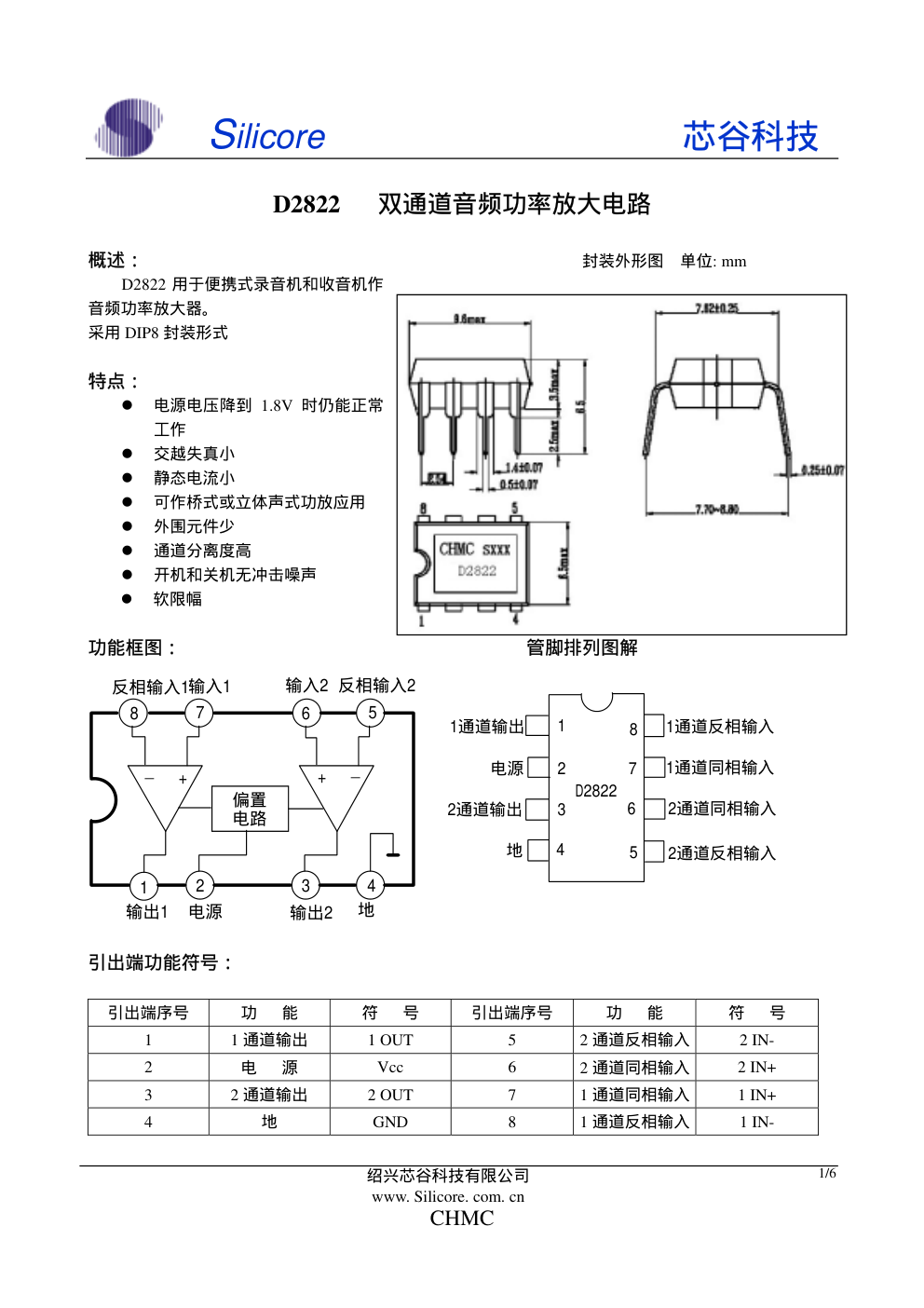

Silicore 芯谷科技 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 1/6 D2822 双通道音频功率放大电路 概述： 封装外形图 单位: mm D2822 用于便携式录音机和收音机作 音频功率放大器。 采用 DIP8 封装形式 特点： � 电源电压降到 1.8V 时仍能正常 工作 � 交越失真小 � 静态电流小 � 可作桥式或立体声式功放应用 � 外围元件少 � 通道分离度高 � 开机和关机无冲击噪声 � 软限幅 功能框图： 管脚排列图解 1 2 3 4 5 6 7 8 1通道输出 电源 2通道输出 地 1通道反相输入 1通道同相输入 2通道同相输入 2通道反相输入 D2822 引出端功能符号： 引出端序号 功 能 符 号 引出端序号 功 能 符 号 1 1 通道输出 1 OUT 5 2 通道反相输入 2 IN- 2 电 源 Vcc 6 2 通道同相输入 2 IN+ 3 2 通道输出 2 OUT 7 1 通道同相输入 1 IN+ 4 地 GND 8 1 通道反相输入 1 IN- 偏置 电路 + _ + _ 8 7 6 5 1 2 3 4 反相输入1输入1 输入2 反相输入2 输出1 电源 输出2 地 Silicore 绍兴芯谷科技有限公司 D2822 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 2/6 极限值: (绝对最大额定值,若无其它规定,Tamb=25℃) 数 值 参 数 名 称 符 号 最 小 最 大 单 位 电 源 电 压 Vcc - 15 V 输 出 电 流 Io - 1 A TA=50℃ - 1 功 耗 Tcase=50℃ PD - 1.4 W 工作环境温度 Tamb -20 70 ℃ 贮 存 温 度 Tstag -40 150 ℃ 电特性:(Vcc=6V,Tamb=25℃) (立体声应用时) 规 范 值 特 性 测 试 条 件 符 号 最 小 典 型 最 大 单 位 电源电压 Vcc 1.8 - 15 V - 2.7 - V 静态输出电压 Vcc=3V Vo - 1.2 - V 静态电流 Icc - 6 9 mA 输入偏流 IBA - 100 - nA Vcc=9V 300 Vcc=6V 90 120 Vcc=4.5V 60 Vcc=3V 15 20 RL=32Ω Vcc=2V 5 RL=16Ω Vcc=6V 170 220 Vcc=9V 1000 RL=8Ω Vcc=6V 300 380 Vcc=6V 450 650 Vcc=4.5V 320 输出功率 f=1kHz THD=10% RL=4Ω Vcc=3V Po 110 mW 全谐波失真度 Po=0.5W, f=1kHz , RL=8Ω ,Vcc=9V THD - 0.3 - % 闭环电压增益 f=1kHz AVF - 40 - dB 通道不平衡度 Δ Av - - ± 1 dB 输入阻抗 f=1kHz RI 100 - - KΩ Rs=10KΩ VNI - 2 - 总输入噪声 Rs=10KΩ ,B=22Hz~22KHz - - 3 - μ V 纹波抑制比 f=100Hz C1=C2=100μ F Srip 24 30 - dB 通道隔离度 f=1kHz CSR - 50 - dB Silicore 绍兴芯谷科技有限公司 D2822 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 3/6 电特性:(Vcc=6V,Tamb=25℃) (BTL 应用时) 规 范 值 特 性 测 试 条 件 符 号 最 小 典 型 最 大 单 位 电源电压 Vcc 1.8 - 15 V 静态电流 RL=∞ Icc - 6 9 mA 输出失调电压 RL=8Ω Vos -50 50 mV 输入偏流 IBA - 100 - nA Vcc=9V 1000 Vcc=6V 320 400 Vcc=4.5V 200 Vcc=3V 50 65 RL=32Ω Vcc=2V 8 Vcc=9V 2000 RL=16Ω Vcc=3V 120 Vcc=6V 900 1350 Vcc=4.5V 700 RL=8Ω Vcc=3V 220 Vcc=4.5V 1000 Vcc=3V 200 350 输出功率 f=1kHz THD=10% RL=4Ω Vcc=2V Po 80 mW 全谐波失真度 Po=0.5W, f=1kHz , RL=8Ω THD - 0.2 - % 闭环电压增益 f=1kHz AVF - 40 - dB 输入阻抗 f=1kHz RI 100 - - KΩ Rs=10KΩ VNI - 2.5 - 总输入噪声 Rs=10KΩ ,B=22Hz~22KHz - - 3 - μ V 纹波抑制比 f=100Hz C1=C2=100μ F Srip 40 - dB 功率带宽 Po=1W , RL=8Ω BWp - 120 - kHz Silicore 绍兴芯谷科技有限公司 D2822 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 4/6 测试原理图: 1．立体声应用测试图（电阻单位：Ω ） 2．桥式应用测试图（电阻单位：Ω ） C1 100uF C4 470uF R1 10K R3 4.7 R C6 0.1uF L IN (L) 8 7 1 + _ C2 100uF C5470uF R2 10K R4 4.7 R C7 0.1uF L IN (R) 5 6 3 + _ C3 10uF +Vcc 2 4 + - + - R1 10K C1 10uF R2 4.7 C4 0.1uF RL C2 10nF R3 4.7 C5 0.1uF C3 10uF 1 3 2 4 5 7 6 8 IN +Vcc Silicore 绍兴芯谷科技有限公司 D2822 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 5/6 应用图: 便携式录音机中的典型应用 电阻单位：Ω 便携式录音机中的经济型应用 电阻单位：Ω 100uF 100uF 10K 4.7 0.1uF IN (L) 8 7 1 + _ 100uF 100uF 10K 4.7 0.1uF IN (R) 5 6 3 + _ +3V 2 4 32/16 HEADPHONE 100uF 10K 4.7 0.1uF IN (L) 8 7 1 + _ 100uF 10uF 10K 4.7 0.1uF IN (R) 5 6 3 + _ +3V 2 4 32/16 100uF Vcc Silicore 绍兴芯谷科技有限公司 D2822 绍兴芯谷科技有限公司 www. Silicore. com. cn CHMC 6/6 特性曲线:
