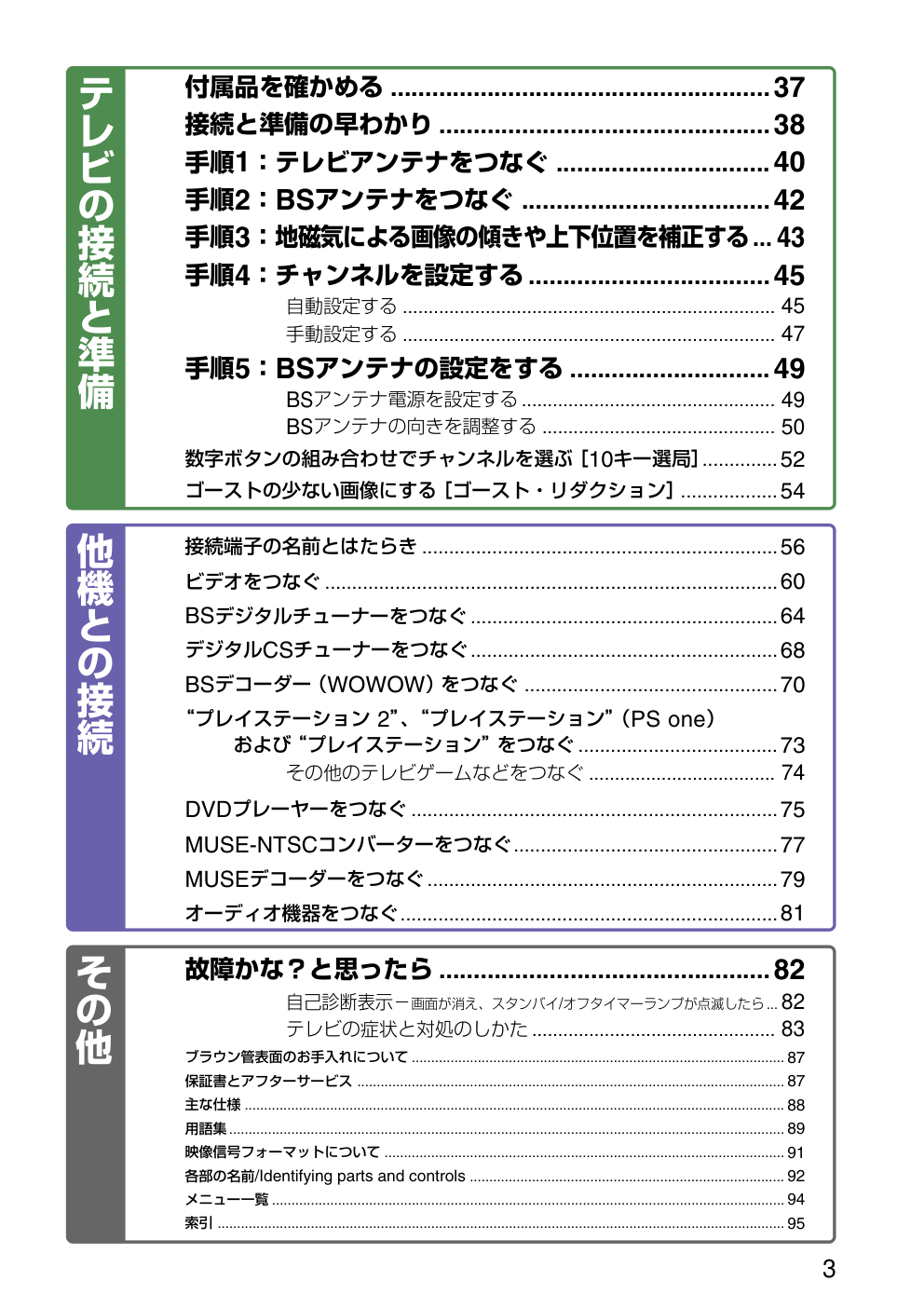

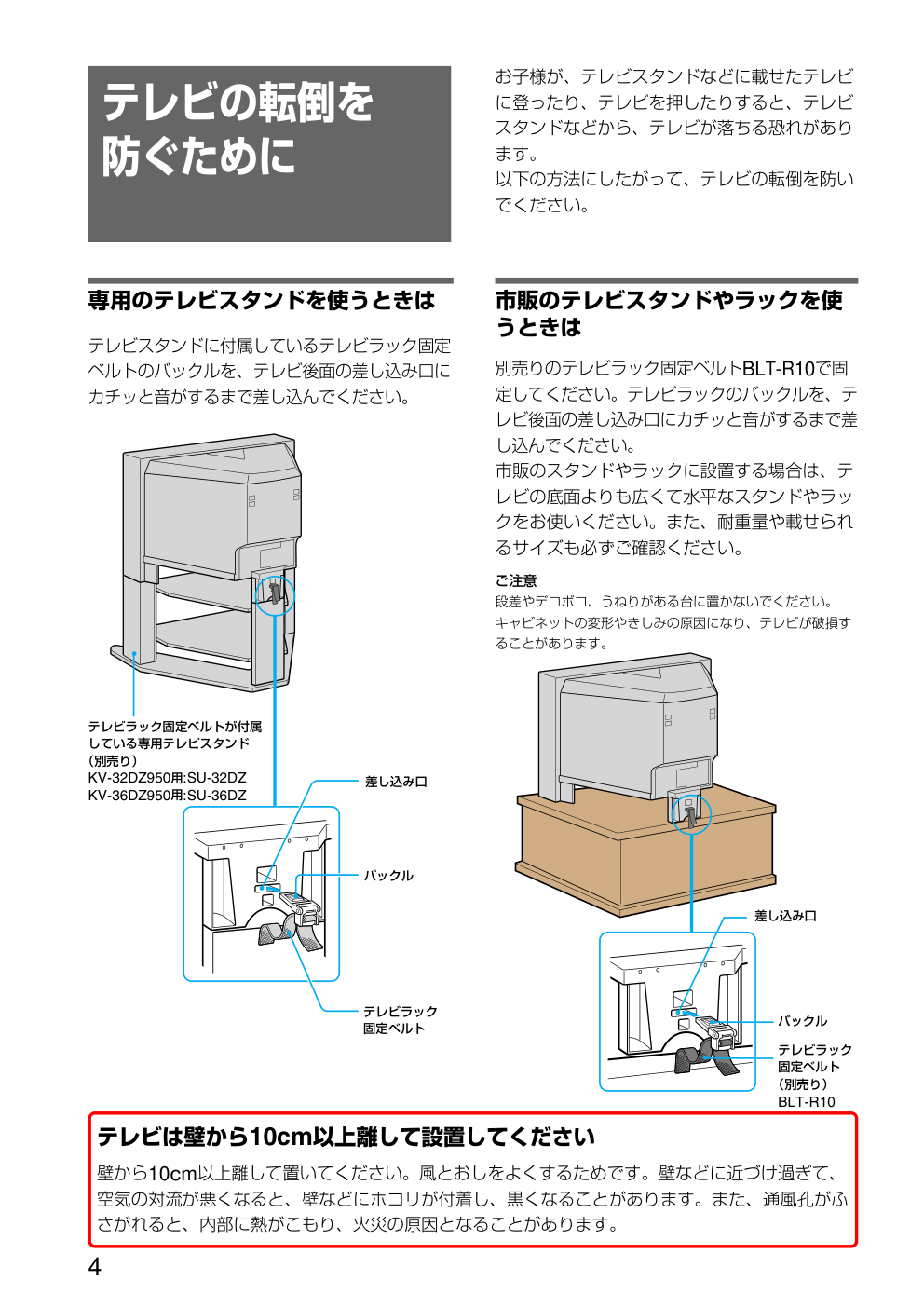

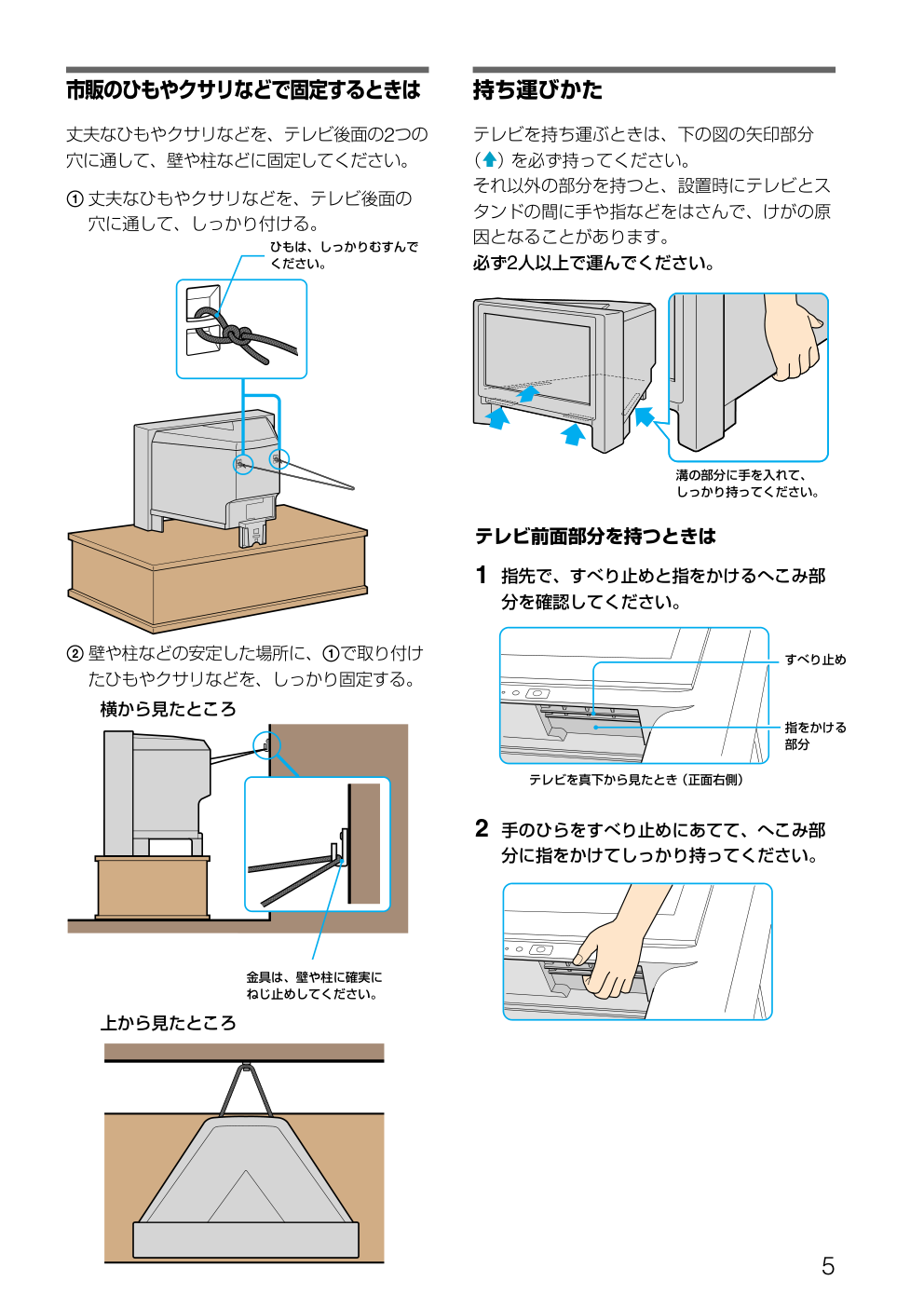

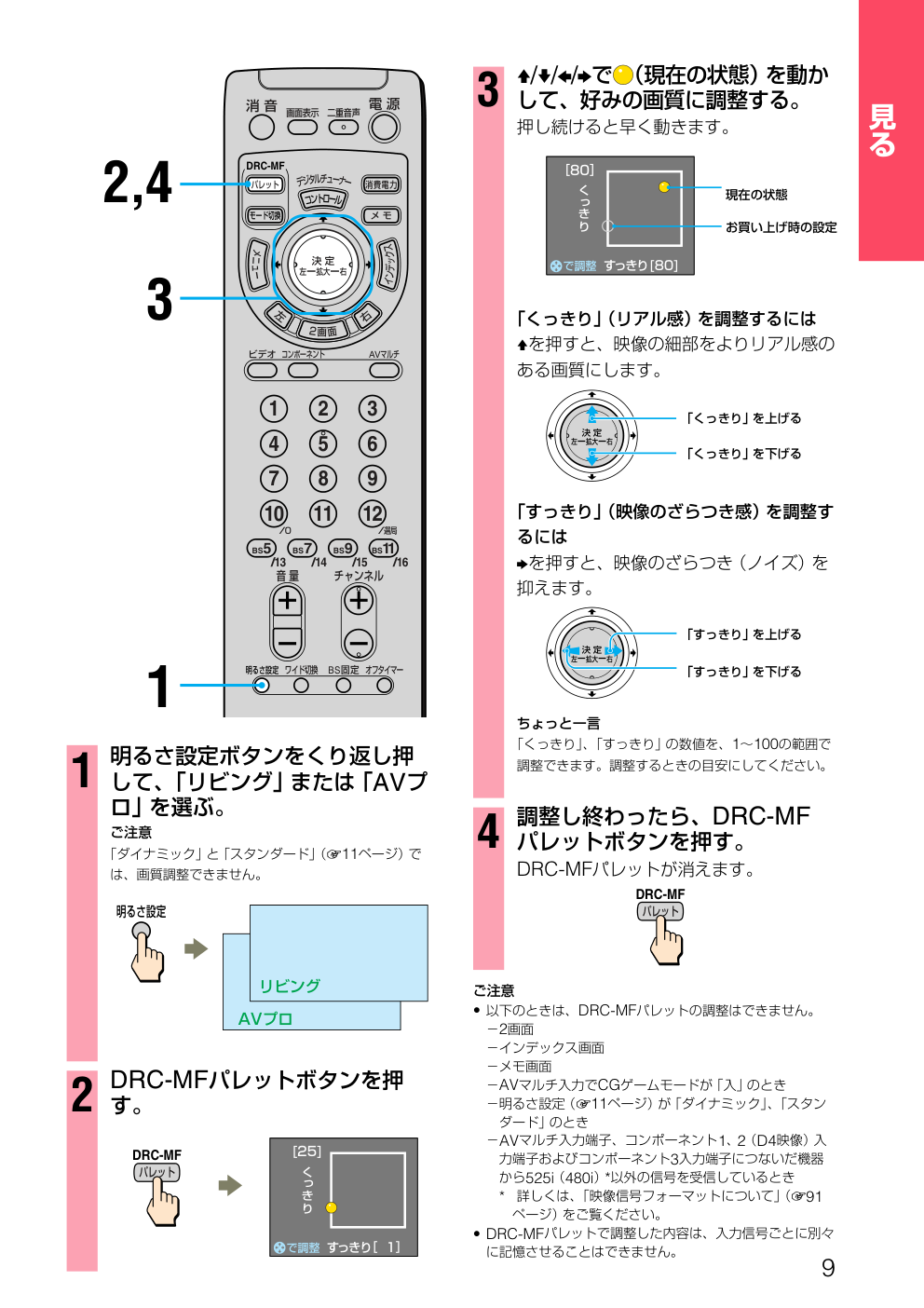

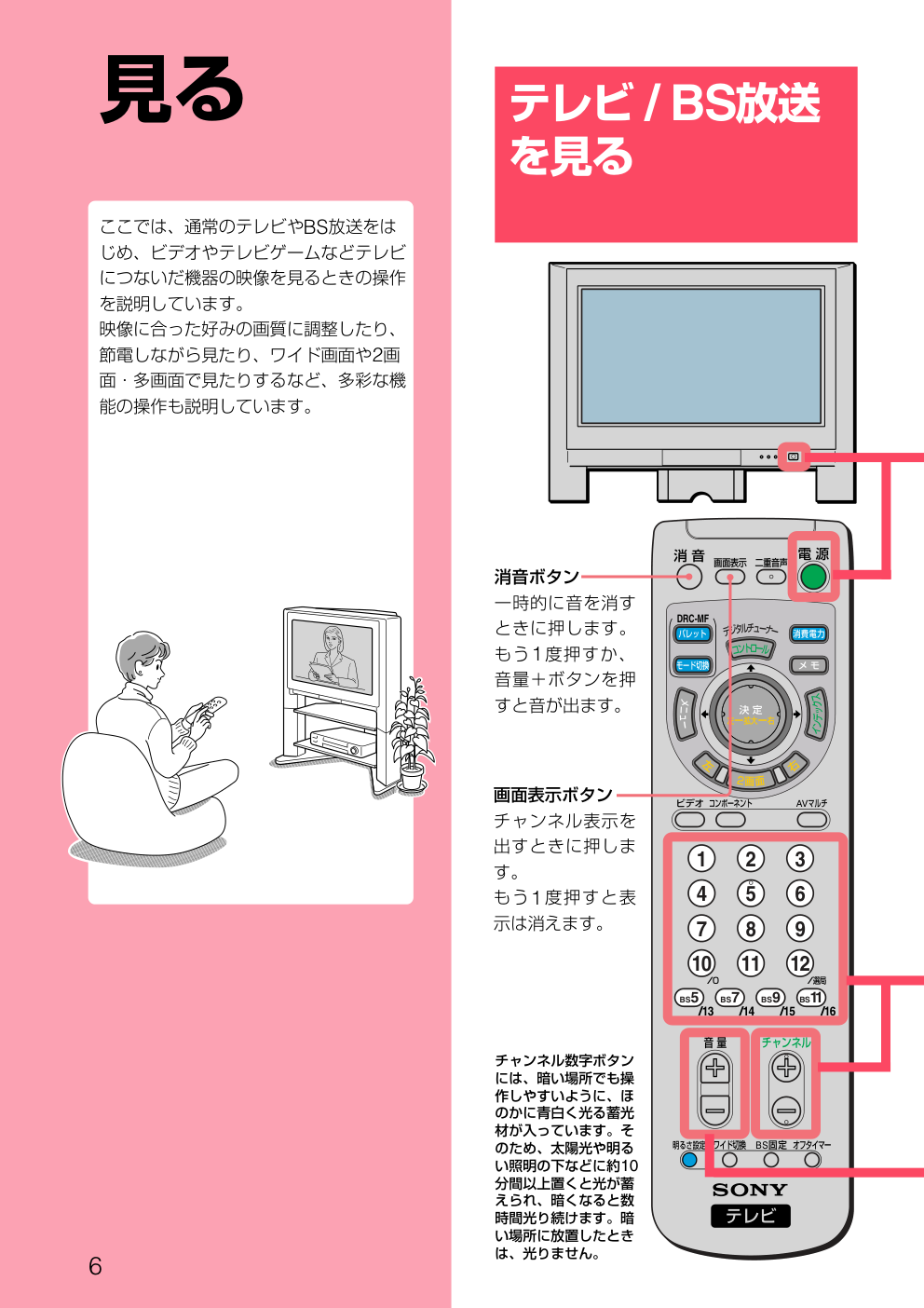

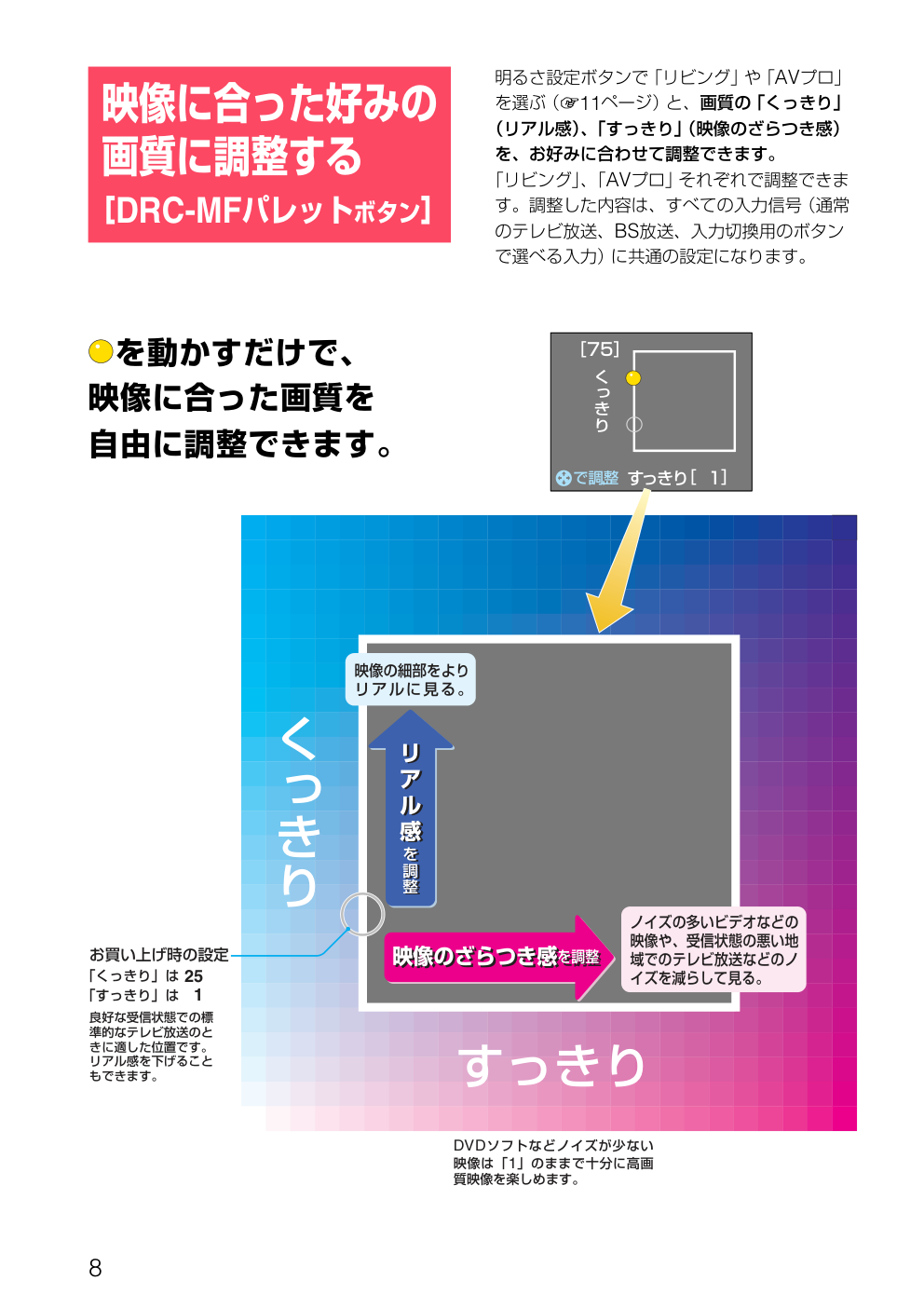

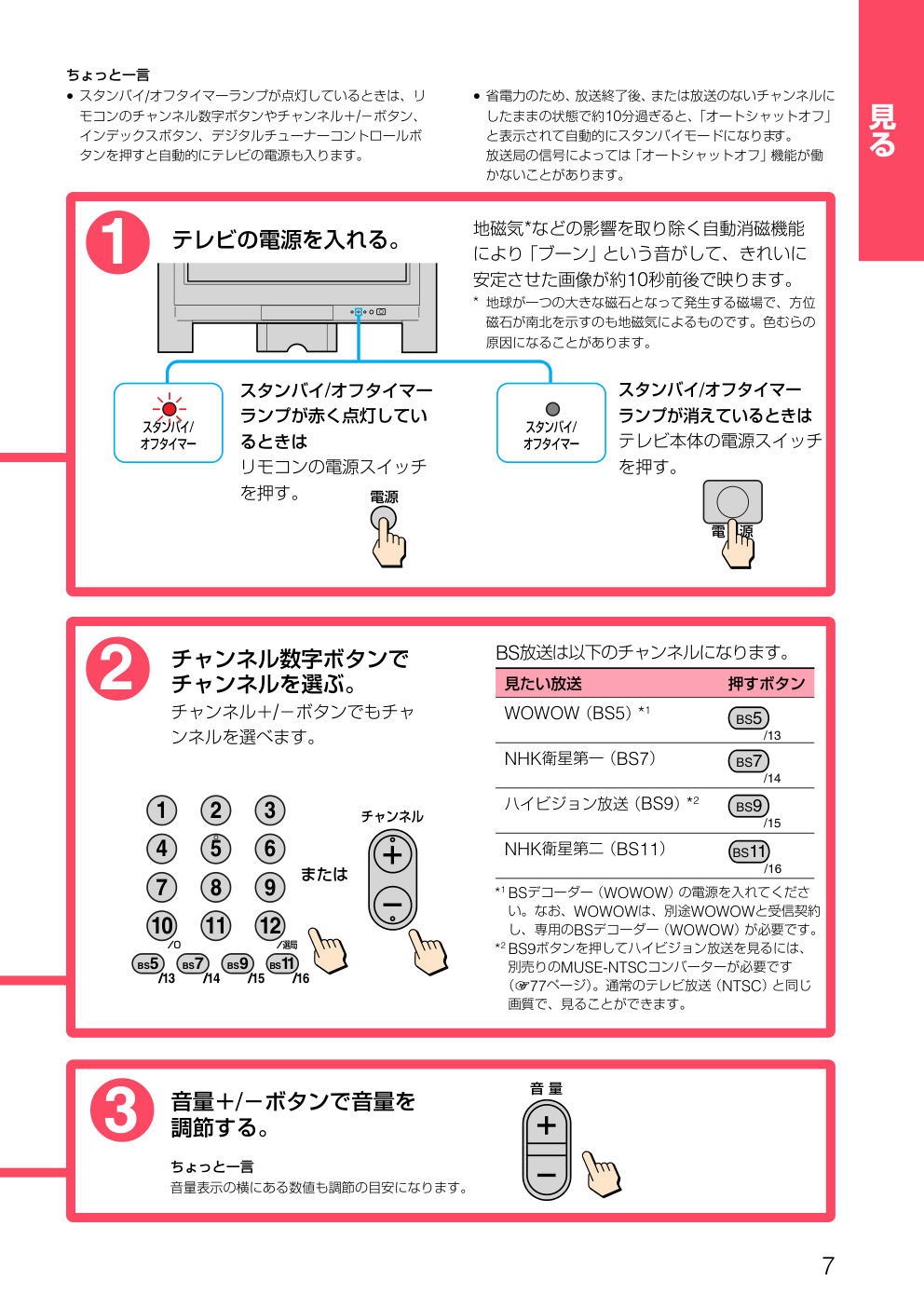

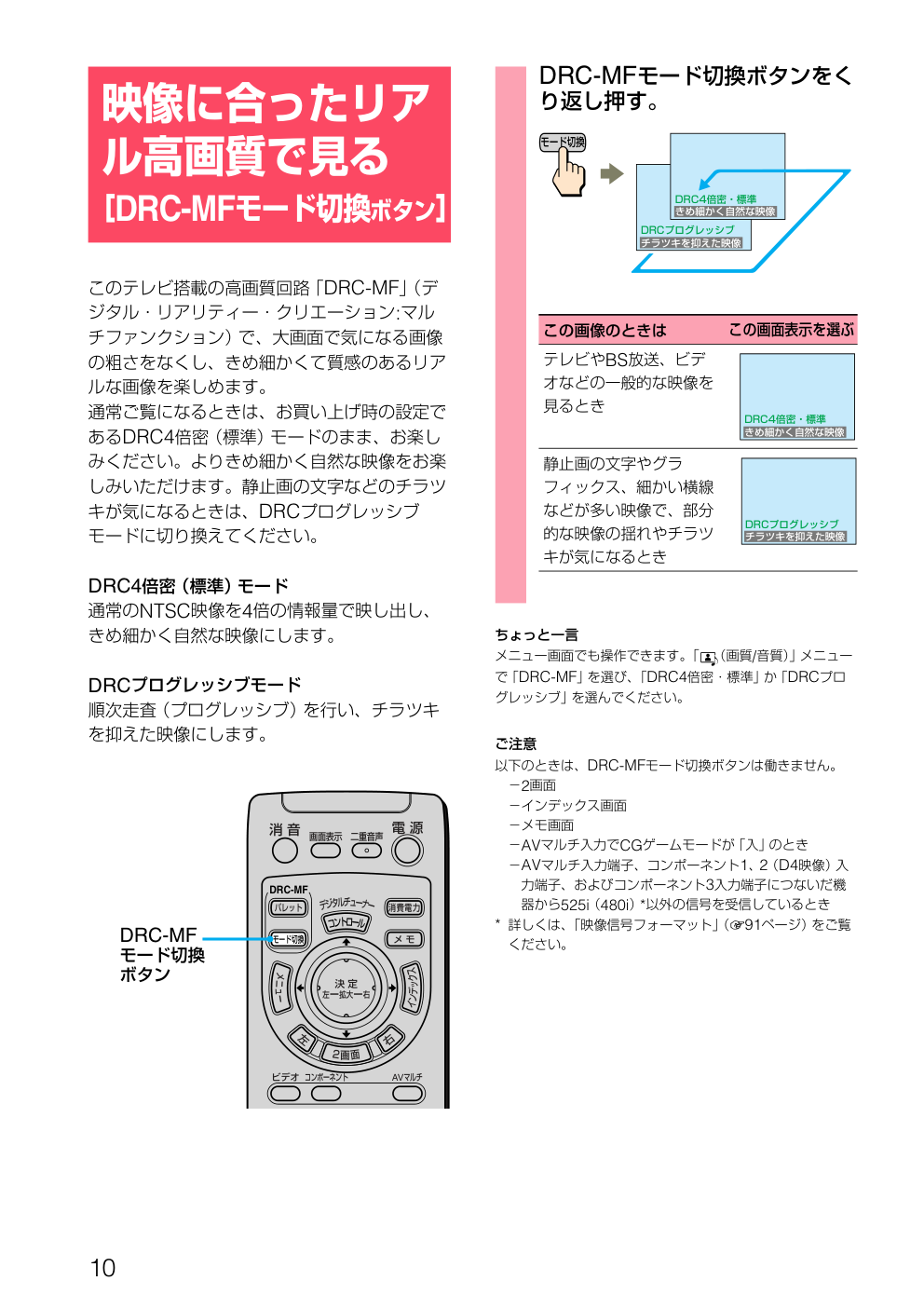

トリニトロンカラーテレビ 取扱説明書 KV-32DZ950/KV-36DZ950 4-083-679-03 (1) お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、火災や人身事故 になることがあります。 この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示し ています。この取扱説明書と別冊の「安全のために」をよくお読みのうえ、製品を安 全にお使いください。 お読みになったあとは、いつでも見られるところに必ず保管してください。  2001 Sony Corporation 2 目次 調 整 す る ／ 設 定 す る BS 従来からのBSアナログ放送（NHK衛 星第一／第二、NHKハイビジョン、 WOWOW ）です。 例：BS放送、BSチャンネル、BSアンテナ、 BSチューナー、BSチューナー内蔵ビデオなど この取扱説明書でのBS放送の表記について BSデジタル 2000年12月に本放送が開始された BSデジタル放送です。 例：BSデジタル放送、BSデジタルチャンネル、 BSデジタルチューナーなど ハイビジョン放送 従来のBS9チャンネル（MUSE方式） の放送です。 BSデジタル放送で行われるデジタルハイビジョ ン放送（HD放送）ではありません。 テレビの転倒を防ぐために ........................................................................... 4 テレビ/BS放送を見る .................................................. 6 映像に合った好みの画質に調整する［DRC-MFパレットボタン］...8 映像に合ったリアル高画質で見る ［DRC-MFモード切換ボタン］...............................10 部屋の明るさに合った映像を選ぶ［明るさ設定ボタン］...11 節電しながら見る［消費電力ボタン］............................12 ワイド画面を楽しむ....................................................13 自動でワイド画面にする［オートワイド］............................. 13 手動でワイド画面に切り換える［ワイド切換ボタン］.............. 14 2画面で見る［2画面ボタン］..........................................15 操作する画面を選ぶ［左/右ボタン］......................................... 16 画面サイズを変える［左拡大/右拡大］................................... 17 2画面でヘッドホンの音声を選ぶには .................................. 18 チャンネルを一覧表示する［インデックスボタン］.......19 メモするために画面を静止させる［メモボタン］..........21 テレビにつないだ機器の画像を見る ..........................22 “プレイステーション 2”、“プレイステーション”（PS one） および“プレイステーション”を楽しむ ..................... 23 AVマルチ入力端子につないだとき ...................................... 23 ビデオ入力端子につないだとき ........................................... 24 オートワイドの設定を変える ..............................................................25 オートワイドの設定について.......................................................................... 25 オートワイドを設定する/切る ........................................................................ 27 画面の上下位置/縦サイズを調整する ..................................................28 より細かく画質を調整する ..................................................................29 音質を調整する ....................................................................................31 音声を切り換える［二重音声ボタン］.....................................................33 BS放送を録画/予約録画する［BS固定ボタン］.....................................34 自動で電源を切る［オフタイマーボタン］..............................................36 見 る 3 付属品を確かめる .......................................................37 接続と準備の早わかり ................................................38 手順1：テレビアンテナをつなぐ ...............................40 手順2：BSアンテナをつなぐ ....................................42 手順3：地磁気による画像の傾きや上下位置を補正する... 43 手順4：チャンネルを設定する ...................................45 自動設定する ........................................................................ 45 手動設定する ........................................................................ 47 手順5：BSアンテナの設定をする .............................49 BSアンテナ電源を設定する ................................................. 49 BSアンテナの向きを調整する ............................................. 50 数字ボタンの組み合わせでチャンネルを選ぶ［10キー選局］..............52 ゴーストの少ない画像にする［ゴースト・リダクション］..................54 接続端子の名前とはたらき ..................................................................56 ビデオをつなぐ ....................................................................................60 BSデジタルチューナーをつなぐ .........................................................64 デジタルCSチューナーをつなぐ.........................................................68 BSデコーダー（WOWOW）をつなぐ ...............................................70 “プレイステーション 2”、“プレイステーション”（PS one） および“プレイステーション”をつなぐ .....................................73 その他のテレビゲームなどをつなぐ .................................... 74 DVDプレーヤーをつなぐ ....................................................................75 MUSE-NTSCコンバーターをつなぐ.................................................77 MUSEデコーダーをつなぐ .................................................................79 オーディオ機器をつなぐ......................................................................81 故障かな？と思ったら ................................................82 自己診断表示－画面が消え、スタンバイ/オフタイマーランプが点滅したら ... 82 テレビの症状と対処のしかた ............................................... 83 ブラウン管表面のお手入れについて ................................................................................................ 87 保証書とアフターサービス .............................................................................................................. 87 主な仕様 ........................................................................................................................................... 88 用語集 ............................................................................................................................................... 89 映像信号フォーマットについて ....................................................................................................... 91 各部の名前/Identifying parts and controls ................................................................................. 92 メニュー一覧 .................................................................................................................................... 94 索引 .................................................................................................................................................. 95 テ レ ビ の 接 続 と 準 備 他 機 と の 接 続 そ の 他 4 市販のテレビスタンドやラックを使 うときは 別売りのテレビラック固定ベルトBLT-R10で固 定してください。テレビラックのバックルを、テ レビ後面の差し込み口にカチッと音がするまで差 し込んでください。 市販のスタンドやラックに設置する場合は、テ レビの底面よりも広くて水平なスタンドやラッ クをお使いください。また、耐重量や載せられ るサイズも必ずご確認ください。 ご注意 段差やデコボコ、うねりがある台に置かないでください。 キャビネットの変形やきしみの原因になり、テレビが破損す ることがあります。 テレビの転倒を 防ぐために テレビは壁から10cm以上離して設置してください 壁から10cm以上離して置いてください。風とおしをよくするためです。壁などに近づけ過ぎて、 空気の対流が悪くなると、壁などにホコリが付着し、黒くなることがあります。また、通風孔がふ さがれると、内部に熱がこもり、火災の原因となることがあります。 専用のテレビスタンドを使うときは テレビスタンドに付属しているテレビラック固定 ベルトのバックルを、テレビ後面の差し込み口に カチッと音がするまで差し込んでください。 差し込み口 バックル テレビラック 固定ベルト テレビラック固定ベルトが付属 している専用テレビスタンド （別売り） KV-32DZ950用:SU-32DZ KV-36DZ950用:SU-36DZ お子様が、テレビスタンドなどに載せたテレビ に登ったり、テレビを押したりすると、テレビ スタンドなどから、テレビが落ちる恐れがあり ます。 以下の方法にしたがって、テレビの転倒を防い でください。 バックル テレビラック 固定ベルト （別売り） BLT-R10 差し込み口 5 市販のひもやクサリなどで固定するときは 丈夫なひもやクサリなどを、テレビ後面の2つの 穴に通して、壁や柱などに固定してください。 1 丈夫なひもやクサリなどを、テレビ後面の 穴に通して、しっかり付ける。 2 壁や柱などの安定した場所に、1で取り付け たひもやクサリなどを、しっかり固定する。 　　横から見たところ 金具は、壁や柱に確実に ねじ止めしてください。 　　上から見たところ ひもは、しっかりむすんで ください。 持ち運びかた テレビを持ち運ぶときは、下の図の矢印部分 （V）を必ず持ってください。 それ以外の部分を持つと、設置時にテレビとス タンドの間に手や指などをはさんで、けがの原 因となることがあります。 必ず2人以上で運んでください。 テレビ前面部分を持つときは 1 指先で、すべり止めと指をかけるへこみ部 分を確認してください。 2 手のひらをすべり止めにあてて、へこみ部 分に指をかけてしっかり持ってください。 溝の部分に手を入れて、 しっかり持ってください。 指をかける 部分 すべり止め テレビを真下から見たとき（正面右側） 6 電 源 � 消 音 � 二重音声� 画面表示� メ ニ ュ ー DRC-MF 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局� /0 音 量 � チャンネル� オフタイマー� 明るさ設定�ワイド切換� BS固定� コ ン ト ロ ー ル 　 決 定 � 左-拡大-右� 2 画 面 右 左 イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー モード切換� テレビ� パレット� 消音ボタン 一時的に音を消す ときに押します。 もう1 度押すか、 音量＋ボタンを押 すと音が出ます。 チャンネル数字ボタン には、暗い場所でも操 作しやすいように、ほ のかに青白く光る蓄光 材が入っています。そ のため、太陽光や明る い照明の下などに約10 分間以上置くと光が蓄 えられ、暗くなると数 時間光り続けます。暗 い場所に放置したとき は、光りません。 画面表示ボタン チャンネル表示を 出すときに押しま す。 もう1 度押すと表 示は消えます。 テレビ / BS放送 を見る 6 見る ここでは、通常のテレビやBS放送をは じめ、ビデオやテレビゲームなどテレビ につないだ機器の映像を見るときの操作 を説明しています。 映像に合った好みの画質に調整したり、 節電しながら見たり、ワイド画面や2画 面・多画面で見たりするなど、多彩な機 能の操作も説明しています。 7 見 る スタンバイ/� オフタイマー� スタンバイ/� オフタイマー� スタンバイ/オフタイマー ランプが消えているときは テレビ本体の電源スイッチ を押す。 スタンバイ/オフタイマー ランプが赤く点灯してい るときは リモコンの電源スイッチ を押す。 ちょっと一言 • スタンバイ/オフタイマーランプが点灯しているときは、リ モコンのチャンネル数字ボタンやチャンネル＋/－ボタン、 インデックスボタン、デジタルチューナーコントロールボ タンを押すと自動的にテレビの電源も入ります。 *1 BSデコーダー（WOWOW）の電源を入れてくださ い。なお、WOWOWは、別途WOWOWと受信契約 し、専用のBSデコーダー（WOWOW）が必要です。 *2 BS9ボタンを押してハイビジョン放送を見るには、 別売りのMUSE-NTSCコンバーターが必要です （177ページ）。通常のテレビ放送（NTSC）と同じ 画質で、見ることができます。 テレビの電源を入れる。 1 2 3 音量＋/－ボタンで音量を 調節する。 チャンネル数字ボタンで チャンネルを選ぶ。 チャンネル＋/－ボタンでもチャ ンネルを選べます。 • 省電力のため、放送終了後、または放送のないチャンネルに したままの状態で約10分過ぎると、「オートシャットオフ」 と表示されて自動的にスタンバイモードになりま　 す。 放送局の信号によっては「オートシャットオフ」機能が働 かないことがあります。 ちょっと一言 音量表示の横にある数値も調節の目安になります。 地磁気*などの影響を取り除く自動消磁機能 により「ブーン」という音がして、きれいに 安定させた画像が約10秒前後で映ります。 * 地球が一つの大きな磁石となって発生する磁場で、方位 磁石が南北を示すのも地磁気によるものです。色むらの 原因になることがあります。 電源� チャンネル� または� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局� /0 音 量� 電　源� BS放送は以下のチャンネルになります。 見たい放送 押すボタン WOWOW（BS5）*1 NHK衛星第一（BS7） ハイビジョン放送（BS9）*2 NHK衛星第二（BS11） BS7 /14 BS5 /13 BS9 /15 BS11 /16 8 明るさ設定ボタンで「リビング」や「AVプロ」 を選ぶ（111ページ）と、画質の「くっきり」 （リアル感）、「すっきり」（映像のざらつき感） を、お好みに合わせて調整できます。 「リビング」、「AVプロ」それぞれで調整できま す。調整した内容は、すべての入力信号（通常 のテレビ放送、BS放送、入力切換用のボタン で選べる入力）に共通の設定になります。 映像に合った好みの 画質に調整する ［DRC-MFパレットボタン］ 　すっきり く っ き り � で調整� 　すっきり [ 1] [75] く っ き り � お買い上げ時の設定� 「くっきり」は 25� 「すっきり」は 1� 良好な受信状態での標 準的なテレビ放送のと きに適した位置です。 リアル感を下げること もできます。� 映像のざらつき感を調整� 映像の細部をより� リアルに見る。� リ ア ル 感 を 調 整 � リ ア ル 感 を 調 整 � 映像のざらつき感を調整� DVDソフトなどノイズが少ない 映像は「1」のままで十分に高画 質映像を楽しめます。� ノイズの多いビデオなどの 映像や、受信状態の悪い地 域でのテレビ放送などのノ イズを減らして見る。� を動かすだけで、 映像に合った画質を 自由に調整できます。 9 見 る AVプロ� リビング� 1 明るさ設定ボタンをくり返し押 して、「リビング」または「AVプ ロ」を選ぶ。 ご注意 「ダイナミック」と「スタンダード」（111ページ）で は、画質調整できません。 2 DRC-MFパレットボタンを押 す。 パレット� DRC-MF b で調整� 　すっきり [ 1] [25] く っ き り � 明るさ設定� b 3 V/v/B/bで （現在の状態）を動か して、好みの画質に調整する。 押し続けると早く動きます。 「くっきり」（リアル感）を調整するには Vを押すと、映像の細部をよりリアル感の ある画質にします。 「すっきり」（映像のざらつき感）を調整す るには bを押すと、映像のざらつき（ノイズ）を 抑えます。 ちょっと一言 「くっきり」、「すっきり」の数値を、1～100の範囲で 調整できます。調整するときの目安にしてください。 4 調整し終わったら、DRC-MF パレットボタンを押す。 DRC-MFパレットが消えます。 ご注意 • 以下のときは、DRC-MFパレットの調整はできません。 －2画面 －インデックス画面 －メモ画面 －AVマルチ入力でCGゲームモードが「入」のとき －明るさ設定（111ページ）が「ダイナミック」、「スタン ダード」のとき －AVマルチ入力端子、コンポーネント1、2（D4映像）入 力端子およびコンポーネント3入力端子につないだ機器 から525i（480i）*以外の信号を受信しているとき * 詳しくは、「映像信号フォーマットについて」（191 ページ）をご覧ください。 • DRC-MFパレットで調整した内容は、入力信号ごとに別々 に記憶させることはできません。 決 定 � 左-拡大-右� 「くっきり」を下げる 「くっきり」を上げる 決 定 � 左-拡大-右� 「すっきり」を上げる で調整� 　すっきり [80] [80] く っ き り � お買い上げ時の設定 現在の状態 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル 左-拡大-右� 明るさ設定� DRC-MF モード切換� パレット� 2,4 3 1 パレット� DRC-MF 「すっきり」を下げる 10 映像に合ったリア ル高画質で見る ［DRC-MFモード切換ボタン］ このテレビ搭載の高画質回路「DRC-MF」（デ ジタル・リアリティー・クリエーション:マル チファンクション）で、大画面で気になる画像 の粗さをなくし、きめ細かくて質感のあるリア ルな画像を楽しめます。 通常ご覧になるときは、お買い上げ時の設定で あるDRC4倍密（標準）モードのまま、お楽し みください。よりきめ細かく自然な映像をお楽 しみいただけます。静止画の文字などのチラツ キが気になるときは、DRCプログレッシブ モードに切り換えてください。 DRC4倍密（標準）モード 通常のNTSC映像を4倍の情報量で映し出し、 きめ細かく自然な映像にします。 DRCプログレッシブモード 順次走査（プログレッシブ）を行い、チラツキ を抑えた映像にします。 この画面表示を選ぶ DRC-MFモード切換ボタンをく り返し押す。 この画像のときは テレビやBS放送、ビデ オなどの一般的な映像を 見るとき 静止画の文字やグラ フィックス、細かい横線 などが多い映像で、部分 的な映像の揺れやチラツ キが気になるとき ちょっと一言 メニュー画面でも操作できます。「 （画質/音質）」メニュー で「DRC-MF」を選び、「DRC4倍密・標準」か「DRCプロ グレッシブ」を選んでください。 ご注意 以下のときは、DRC-MFモード切換ボタンは働きません。 －2画面 －インデックス画面 －メモ画面 －AVマルチ入力でCGゲームモードが「入」のとき －AVマルチ入力端子、コンポーネント1、2（D4映像）入 力端子、およびコンポーネント3入力端子につないだ機 器から525i（480i）*以外の信号を受信しているとき * 詳しくは、「映像信号フォーマット」（191ページ）をご覧 ください。 DRC-MF モード切換 ボタン 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル パレット� DRC-MF モード切換� b モード切換� DRC4倍密・標準� きめ細かく自然な映像� DRCプログレッシブ� チラツキを抑えた映像� DRC4倍密・標準� きめ細かく自然な映像� DRCプログレッシブ� チラツキを抑えた映像� 11 見 る 明るさ設定 ボタン 部屋の明るさに 合った映像を選ぶ ［明るさ設定ボタン］ 明るさ設定ボタンをくり返し押 す。 1回押すと、現在の明るさ設定が表示され ます。その後、押すたびに、次のように 切り換わります。 ダイナミック 映像の輪郭とコントラストを最大限に上 げたメリハリの非常に強い映像になりま す。 スタンダード 明るめの部屋に合わせたコントラスト感 のある映像になります。 リビング 明るさや色あい、色の濃さなど基本的な 調整ができます（129ページ）。「標準」 では、標準的な部屋の明るさに合わせた 適度なコントラストのある映像になりま す。 AVプロ 色温度や黒補正など、よりきめ細かな調 整ができます（129ページ）。「標準」で は、コントラストと輪郭強調を抑えて、 オリジナルにできるかぎり忠実な、DRC （18ページ）の性能をより引き出した映 像になります。 明るさ設定ボタンを押すだけで、部屋の明るさ に合った映像を選べます。また、「リビング」 や「AVプロ」を選ぶと、より細かく画質を調整 できます（129ページ）。 ご家庭で通常ご覧になるときは、 「リビング」 を選ぶことをおすすめします。 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� パレット� 明るさ設定� DRC-MF モード切換� 明るさ設定� AVプロ� スタンダード� ダイナミック� リビング� b 12 消費電力ボタンを押す。 節電中になります。 節電をやめるには もう1度、消費電力ボタンを押す。 「消費電力:標準」と表示されます。 さらに節電するには 節電レベルの大小を選べます。 「消費電力：減」のときのみ、以下の手順で「消 費電力減レベル大」を選び、さらに節電できま す。 「消費電力：標準」で行っても節電効果はあり ません。 1 メニューボタンを押して、メニューを出 す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「初期設定」を選び、真ん中を押しこ んで決定する。 4 V/vで「消費電力減レベル」を選び、真ん中 を押しこんで決定する。 5 V/vで「小」（お買い上げ時の設定）または 「大」を選び、真ん中を押しこんで決定す る。 6 メニューボタンを押して、メニューを消 す。 ちょっと一言 •「消費電力:減」のときに電源を切ると、次に電源を入れた ときも「消費電力:減」のままになります。 • メニュー画面でも操作できます。「 （各種切換）」メニュー で「消費電力」を選び、「標準」または「減」にしてください。 • 明るさ設定ボタンで「リビング」または「AVプロ」を選ん でいるときは、「消費電力:減」でも、画質を調整できます （129ページ）。ただし、「ピクチャー」や「明るさ」を上げ ると節電にならなくなる場合があるため、おすすめしませ ん。 節電しながら見る ［消費電力ボタン］ 節電しながら見ることができます。 消費電力 ボタン b 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� パレット� 明るさ設定� DRC-MF モード切換� 消費電力� 消費電力：減� 13 見 る ワイド画面を 楽しむ 自動でワイド画面にする ［オートワイド］ 通常のテレビ放送も、ワイドクリアビジョン放 送や映画など横長サイズの映像も、下のイラス トのように、テレビが最適な画面モードを選 び、横縦比16:9のワイド画面いっぱいに自動的 に拡大します。これをオートワイド機能と言い ます。下の例では、お買い上げ時の設定*を示 しています。 * お買い上げ時は、オートワイド「2」で、「4:3映像」が「ワ イドズーム」に設定されています。ただし、AVマルチ入 力（122ページ）のときは、オートワイド「1」に設定さ れています。 次のページにつづく� 違 和 感 少 な く 画 面 いっぱいに拡大しま す。 画面の左右に合わせ ていっぱいに拡大し ます。（映像の種類 によって、上下に黒 い帯が残ることがあ ります。） 画面の左右に合わせ ていっぱいに拡大し ながら、字幕部分だ けを圧縮して画面に 入れます。 天地はそのままで、 左右を画面いっぱい に引き伸ばします。 拡大せずに、横縦比 4:3のままの映像に なります。 • 通常のテレビやBS放送 （画面横縦比4:3） • ワイドクリアビジョン放送 （横縦比16:9） • ビスタビジョンなど映像中 に字幕が入った横長の映画 （横縦比1.85:1） • 横縦比情報の入ったDVD ソフトの映像（ID-1方式） • シネマビジョンなど映像の 外に字幕のある横長の映画 （横縦比2.35:1） • 横縦比情報の入ったビデオ カメラやDVDソフトなど の映像 （ID-1方式やS1方式） • オートワイド「2」で、 「4:3映像」を「ノーマル」 （お買い上げ時は「ワイド ズーム」）に設定したとき （125～27ページ） 画面モード オリジナルの映像（映像の種類） オートワイドの映像 14 ノーマル� 字幕入� ズーム� ワイドズーム� フル� ワイド画面を楽しむ （つづき） 手動でワイド画面に切り換える ［ワイド切換ボタン］ オートワイド機能とは別に好きな画面モードを 手動でも選べます。また、電波の受信状態が悪 いときや暗い映像のときは、オートワイドが正 しく働かないことがあります。このときも、手 動で画面モードを切り換えてください。 ワイド切換 ボタン ワイド切換ボタンをくり返し押 す。 1回押すと、映像のサイズや種類に応じ て、テレビが最適な画面モードをすばや く選んで表示します*。その後、押すたび に、次のように画面モードが変わりま す。画面モードの詳しい説明について は、113ページをご覧ください。 *「 画面モード」メニューの「オートワイド設定」 が「2」、「4:3映像」を「ノーマル」に設定している とき（127ページ）は、ワイド画面にならないで、 画面横縦比4:3の映像のまま（「ノーマル」のまま） になります。 ちょっと一言 手動でワイド画面を楽しむときは、あらかじめ、オートワイ ドを切っておいてください（127ページ）。 b 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� 明るさ設定� DRC-MF モード切換� パレット� ワイド切換� 15 見 る 2画面で見る ［2画面ボタン］ 左右の画面サイズを変えて、2つのチャンネル を同時に見ることができます。また、通常のテ レビやBS放送と、テレビにつないだビデオな どの画像も同時に見ることができます。 2画面ボタン 次のページにつづく� 2画面ボタンを押す。 もう1度押すと、1画面に戻ります。 ご注意 • 次の画像は、2画面で同時に見ることができません。 – 同じテレビ（VHF/UHF）チャンネル – 同じまたは別々のBSチャンネル（BSチューナー内蔵ビ デオでBS放送を受信し、その画像をテレビのビデオ入力 に選べば、表示できます。） – 同じ入力の画像（ビデオ1とビデオ1など） – コンポーネント入力同士の画像の組み合わせ – コンポーネント入力とAVマルチ入力の画像の組み合わせ • コンポーネント入力端子とAVマルチ入力端子からの映像は 左画面にのみ表示されます。 • 2画面のまま電源を切り、再び電源を入れると1画面に戻り ます。 画質やワイド画面についてのご注意 b 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� パレット� 明るさ設定� DRC-MF モード切換� 2 画 面 • 2画面では、オートワイド機能は働きません。ただし識別 制御信号のある画像は判別してワイド画像のまま表示され ます。 • 2画面は、左右それぞれ別々の回路で信号処理していま す。そのため、映像や音質など左右画面の間に多少の差が あります。 録画についてのご注意 • 2画面の映像は録画できません。BS/ビデオ出力端子から は、通常は左画面の映像/音声を出力します。BS固定時 （134ページ）は、固定したBSチャンネルの映像/音声を 出力します。ただし、コンポーネント入力端子につないだ 機器の画像は、常に出力しません。また、お買い上げ時 は、ビデオ1入力端子につないだ機器の画像は、出力しな い設定になっています（161ページ）。 識別制御信号 のある画像 10 6 16 2画面で見る［2画面ボタン］ （つづき） 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル パレット� DRC-MF モード切換� 操作したい画面を変更したいと きは 操作したい側のボタン（左/右ボタン）を 押す。 操作画面が入れ換わります。 ちょっと一言 • メニュー画面でも操作できます。「 （2画面）」メニューで 「操作入替」を選び、「左操作」か「右操作」にしてください。 • 操作画面（ヘッドホンモード「1」のとき118ページ）また はスピーカーから音声が出ている画面（ヘッドホンモード 「2」のとき118ページ）で放送が終了すると、自動的に消 音します。1画面に戻してから、終了していないチャンネ ルを選ぶと音が出ます。また、省電力のため、操作画面で 放送が終了して（または放送のないチャンネルにしたまま） 約10分過ぎると、「オートシャットオフ」と表示されて、 自動的にスタンバイモードになります。 1 2 1 画面表示ボタンを押して、操作 画面がどちらになっているか確 認する。 2画面を表示した直後は、左画面が操作画 面になっています。 2 操作したい画面が「操作画面」に なっているときは そのまま、チャンネルや入力を選んだ り、音量を調節したりしてください。 b 画面表示� 左画面を操作できる 左操作� 4 10 左画面を操作できる 右画面を操作できる M M m m スピーカーから音声が 出る画面に表示される 左 右 で裏番組� チャンネル選局� 4 左操作� 10 4 10 で裏番組� チャンネル選局� 右操作� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 押すボタン または チャンネル ＋ チャンネル － チャンネル� 決 定 � 左-拡大-右� 操作する画面を選ぶ［左/右ボタン］ チャンネルや入力を選んだり、音量を調節でき る画面（操作画面）を選びます。 2画面を表示した直後は、左画面が操作画面に なっています。また、操作画面の音声がスピー カーから出ます（ヘッドホンの音声は118ペー ジ）。 2画面でチャンネルを選ぶには どちらの画面もそれぞれ別々にチャンネルを選 べます。 画面表示ボタンを押して、操作画面を確認し、 チャンネルを切り換える。 チャンネルを切り換え たい画面 操作画面 （「左操作」または「右操 作」と表示される操作 画面です） 操作画面でない画面 17 見 る 次のページにつづく� 1 画面サイズを変える［左拡大/右 拡大］ 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� 明るさ設定� DRC-MF モード切換� パレット� 2 2 画 面 1 2画面になっていなければ、2画 面ボタンを押す。 2 大きくする側にB/bを押し続け、 希望のサイズになったら指を離 す。 ちょっと一言 左右の画面サイズを変えたときは、その大きさをテレビが記 憶するため、再び2画面にしたときに、その大きさで表示し ます。 決 定 � 左-拡大-右� 決 定 � 左-拡大-右� 右画面拡大（左画面縮小） 左画面拡大（右画面縮小） 10 10 4 4 4 10 同じ大きさになると、 一度止まります。 18 メ ニ ュ ー 2画面でヘッドホンの音声を選ぶ には スピーカーから音声を出さずにヘッドホンで聞 いたり、ヘッドホンとスピーカーで左右画面の 音声を別々に出したりできます。ヘッドホン モードを設定してください。 ヘッドホンモード「1」にすると 操作画面の音声がヘッドホンから聞こえます。 スピーカーからは音声は出ません。 左/右ボタンを押すと、ヘッドホンの音声も切 り換わります。 ヘッドホンモード「2」にすると ヘッドホンとスピーカーから左右それぞれの画 面の音声が別々に出ます。 設定後は、左/右ボタンを押して操作画面を切 り換えても、ヘッドホンの音声は切り換わりま せん。 2画面で見る［2画面ボタン］ （つづき） 1 ヘッドホンモードを「2」に設定 するときは、左/右ボタンを押し て、スピーカーで音声を聞く画 面を選ぶ。 （「1」に設定するときは、この操作は不要 です。） 2 メニューボタンを押して、メ ニューを出す。 3 V/vで「 （2画面）」を選び、真 ん中を押しこんで決定する。 4 V/vで「ヘッドホンモード」を選 び、真ん中を押しこんで決定す る。 5 V/vで「1」または「2」を選び、真 ん中を押しこんで決定する。 「2」を選んだときは、ヘッドホンからはス ピーカーとは逆の画面の音声が出ます。 6 メニューボタンを押して、メ ニューを消す。 ご注意 ヘッドホンモード「2」に設定して一度2画面モードを終了し て、再度2画面モードにすると、ヘッドホンモードは「1」に 戻ります。 ちょっと一言 ヘッドホンを抜くと、「ヘッドホンモード」の設定によって、 次の音声がスピーカーから出ます。 –「1」のとき:ヘッドホンで聞いていた音声 –「2」のとき:そのままのスピーカーの音声 b で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� b b 決 定 � 左-拡大-右� 押しこんで決定� b で選択し� 終了�メニュ－� 決定� ２画面� 　戻る� 　２画面：　　　　　入� 　操作入替：　　　　左操作� 　左拡大 / 右拡大� 　ヘッドホンモード：１� で選択し� 終了�メニュ－� 決定� ２画面� 　戻る� 　２画面：　　　　　� 　操作入替：　　　　� 　左拡大 / 右拡大� 　ヘッドホンモード：�1 2 で選択し� 終了�メニュ－� 決定� ２画面� 　戻る� 　２画面：　　　　　入� 　操作入替：　　　　左操作� 　左拡大 / 右拡大� 　ヘッドホンモード：２� 3~5 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � コ ン ト ロ ー ル DRC-MF モード切換� パレット� 2,6 1 左 右 19 見 る 1 インデックスボタンを押す。 見ていたチャンネルが左側に表示され、 右側に受信設定されているチャンネルが 自動的に下から上にスクロールして表示 されます。 スクロールの向きを上から下に変えるには vを押します。 すばやくスクロールするには V/vを押したままにします。 2 見たいチャンネルが子画面ウィ ンドウに入ったら、真ん中を押 しこんで決定する。 子画面ウィンドウの枠が水色から緑色に 変わり、スクロールが止まります。 再びスクロールしたいときは、V/vを押し ます。 チャンネルを一覧 表示する ［インデックスボタン］ 見ているチャンネルを高画質で大きく表示した まま、あらかじめ受信設定したすべてのチャン ネルが下から上へ（または上から下へ）順々に ゆっくり動いて表示されます（スクロール表 示）。スクロールしている小さい画面から、見 たいチャンネルを選べます。番組内容のチェッ クやチャンネル選びが、よりスムーズに楽しく できます。 ご注意 インデックスボタンを押す前に、チャンネルを設定しておい てください（145ページ）。受信設定されたチャンネルのみ がインデックス画面に出るためです。 ちょっと一言 スタンバイ/オフタイマーランプ点灯中にインデックスボタン を押すと、電源が入り、インデックス画面が表示されます。 見たい番組が決まっていないときに便利です。 1,4 2,3 次のページにつづく� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 /選局 /0 コ ン ト ロ ー ル DRC-MF モード切換� パレット� 8 10 12 14 6 決 定 � 左-拡大-右� 押しこんで決定� 42 1 4 3 6 親画面（それまで見て いたチャンネル） v v v 子画面ウィンドウ（水色） ここに入ると、いったん動画になり、その 後、再び静止画になってスクロールします。 子画面 選んだチャンネル（緑色） 常に動画になります。 イ ン デ ッ ク ス 1 3 4 6 20 3 選んだ子画面ウインドウのチャ ンネルを親画面で見たいときは、 もう1度真ん中を押しこんで決定 する。 選んだチャンネルがズームアップして、親 画面になります。音声も切り換わります。 4 インデックスボタンを押す。 1画面になります。 途中でインデックス画面を消すときは インデックスボタンを押すと、そのとき親画面 で見ていたチャンネルの1画面になります。 ご注意 子画面ウィンドウの枠の色（水色・緑色）は、「色あい」や 「ピクチャー」を調整すると、色が変わって見えます。 録画についてのご注意 • インデックス画面表示中に、チャンネルを選んだり、入力 を切り換えたりすると、親画面がそのチャンネルまたは入 力になります。 • 子画面ウィンドウが緑色のときは、子画面ウィンドウに 入っているチャンネル以外は、更新されません。 • インデックス画面は録画できません。BS/ビデオ出力端子 からは親画面の映像/音声のみ出力されます。 チャンネルを一覧表示する ［インデックスボタン］（つづき） 決 定 � 左-拡大-右� 押しこんで決定� v 選んだチャンネルが 親画面になる 8 10 12 14 10 10 10 v イ ン デ ッ ク ス 10 BSチャンネルについてのご注意 • BS固定時（134ぺージ）は固定されたBSチャンネルのみ インデックス画面に表示されます。BS固定しておかない と、BS/ビデオ出力端子からの信号を録画中に、インデッ クス画面の操作をすると、出力される信号が切り換わるこ とがあります。 • 親画面にBSチャンネルが映っているときは、BSチャンネ ルはそのチャンネルのみが、子画面にスクロール表示され ます。 • 子画面ウィンドウが緑色で子画面ウィンドウにBSチャンネ ルが入っているときは、チャンネル+/–ボタンやチャンネ ル数字ボタンで他のBSチャンネルを選ぼうとしても、親画 面は選ぼうとしたBSチャンネルには切り換わりません。 • 子画面ウィンドウが水色で子画面にBSチャンネルが映って いるときに、他のBSチャンネルを選んで親画面にすると、 子画面に残ったBSチャンネルは子画面ウィンドウに入って も、静止画のままになります。 • WOWOWはスクランブルがかかったまま表示されること があります。 ちょっと一言 • 2画面のときにインデックスボタンを押すと、操作画面が 親画面になります。ただし、「ヘッドホンモード」が「2」 で（118ページ）、ヘッドホンをつないでいると、スピー カーから音声が出ている画面が親画面になります。また、 途中でインデックスボタンを押すと、2画面に再び戻りま す。 • 親画面で放送が終了すると、省電力のため、約10分過ぎる と、「オートシャットオフ」と表示されて、自動的にスタン バイモードになります。 21 見 る 視聴者プレゼントの応募先や料理の材料など、メ モしたい場面を静止画で確認できます。同時に今 まで見ていた番組もお楽しみいただけます。 メモするために 画面を静止させる ［メモボタン］ メモしたい場面で、メモボタン を押す。 2画面になり、メモしたい場面が右に出ま す。もう1度押すと、1画面に戻ります。 ご注意 • 2画面やインデックス画面を見ているときは、メモはでき ません。 • メモ中に、チャンネルや入力を切り換えると、1画面に戻 ります。 • 省電力のため、左の通常画面で放送が終了して（または放 送のないチャンネルにしたまま）約10分過ぎると、「オー トシャットオフ」と表示されて、自動的にスタンバイモー ドになります。 b メモボタン 今まで見ていた 番組（動画） メモしたい場面 （静止画） 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� パレット� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� 明るさ設定� DRC-MF モード切換� メ モ � メモ� 8 東 京 都 � 応募先� テ レ ビ � 係� 住 所 � 氏 名 � 電 話 番 号 � 22 テレビにつないだ 機器の画像を見る 入力を切り換えて、テレビにつないだビデオ機 器やBSデジタルチューナー、デジタルCS チューナー、テレビゲームなどの画像を見るこ とができます。接続のしかたについては、 156～81ページをご覧ください。 チャンネル 数字ボタン チャンネル ＋/－ボタン 1 1 入力切換用のボタンを押して、 見たい画像を選ぶ。 各ボタンを押すたびに、それぞれの端子に つないだ機器の画像に切り換わります。 2 接続している機器を操作する。 詳しくは、各機器の取扱説明書をご覧く ださい。 テレビ画面に戻すときは チャンネル数字ボタンまたはチャンネル ＋/－ボタンを押す。 → → → 以下につないだ機器 の画像になります。 • ビデオ1入力端子 • ビデオ2入力端子 • ビデオ3入力端子 • BSデコーダー/ビ デオ4入力端子*1 画面表示も変 わります。 ビデオ1*2← ビデオ2*2 ビデオ3*2 ビデオ4 • コンポーネント1 入力端子 • コンポーネント2 入力端子 • コンポーネント3 入力端子 コンポー ネント1 （D端子） コンポー ネント2 （D端子） コンポー ネント3 → ← • AVマルチ入力端子 詳しくは、「AVマル チ入力端子につない だとき」（123ペー ジ）をご覧ください。 AVマルチ RGB AVマルチ Y/CB/CR 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイ イド切換 S固定 コ ン ト ロ ー ル パレット� 明るさ設定 DRC-MF モード切換� ビデオ� コンポーネント� ＡＶマルチ� ちょっと一言 • テレビ本体の入力切換ボタンをくり返し押しても、入力を 切り換えられます。 テレビ → ビデオ1 → ビデオ2 → ビデオ3 → ビデオ4 ↑ ↓ AVマルチ←AVマルチ←コンポーネント3←コンポーネント2←コンポーネント1 Y/CB/CR RGB （D端子） （D端子） • デジタルチューナーコントロールボタンを押すと、コン ポーネント1入力端子につないだソニー製BSデジタル チューナーの画像にも切り換えられます。 → y *1 お買い上げ時は、ビデオ4入力は選べない設定になっ ています。BSデコーダー/ビデオ4入力端子にビデオ 機器などをつなぎ、「デコーダー/ビデオ」の設定を 「ビデオ4」に変えると選べます（161ページ）。 *2 S1映像端子につないでいるときは、「Sビデオ1」～ 「Sビデオ3」と表示されます。 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 チャンネル� または 押す たびに 23 見 る “プレイステーション 2”、 “プレイステーション”（PS one）および “プレイステーション”の取扱説明書もあわせ てお読みください。 AVマルチ入力端子につないだとき （173ページ） RGB接続や、Y/CB/CR接続になり、高画質な 映像でゲームを楽しめます。 “プレイステーション 2”、 “プレイステーション”（PS one） および“プレイステーション”を楽しむ 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル DRC-MF モード切換� パレット� AVマルチ ボタン ご注意 下の表のように、“プレイステーション 2”側の設定 にテレビ側のAVマルチ入力を合わせてください。 設定が異なっていると、映像が乱れたり、正しく表示 されないことがあります。 “プレイステーション”（PS one）および “プレイステーション”を使うには AVマルチボタンをくり返し押して、 「AVマルチRGB」を選ぶ。 CGゲームモードの設定をするには CGゲームモードを「入」にすると、CG（コン ピューター・グラフィックス）の多いゲームに 適した映像を楽しめます。また、CGゲーム モードを「切」にすると、DVDの映画などの自 然画に適した映像を楽しめます。ソフトに合わ せて選んでください。 1 メニューボタンを押して、メニューを出 す。 2 V/vで「 （各種切換）」を選び、真ん中を押 しこんで決定する。 3 V/vで「CGゲームモード」を選び、真ん中 を押しこんで決定する。 4 現在のAVマルチ入力（「RGB」または「Y/ CB/CR」）が選ばれていることを確認し、真 ん中を押しこんで決定する。 現在のAVマルチ入力のみ選べます。 5 V/vで「入」か「切」を選び、真ん中を押し こんで決定する。 6 メニューボタンを押して、メニューを消す。 ご注意 • AVマルチ入力以外の入力を選んでいるときは、CGゲーム モードの切り換えはできません。 •“プレイステーション”（PS one）および “プレイステーション”用のゲームソフトによっては、CG ゲームモードを切り換えられないことがあります。 次のページにつづく� “プレイステーション 2” 側のシステム設定画面で 「コンポーネント映像出力」が 「RGB」のときは、 「Y Cb/Pb Cr/Pr」のときは、 テレビ側の AVマルチ入力を 「AVマルチRGB」にする。 「AVマルチY/CB/CR」にする。 AVマルチボタンをくり返し押す。 押すたびに、AVマルチ入力が、次のよう に切り換わります。 “プレイステーション 2”を使うには AVマルチボタンをくり返し押して、 “プレイステーション 2”の映像が出る入 力（「AVマルチRGB」または「AVマルチ Y/CB/CR」）にする。 AVマルチ� Y/CB/CR AVマルチ� RGB ＡＶマルチ� b 24 “プレイステーション 2”、 “プレイステーション”（PS one）および “プレイステーション”の画面の左右位置を 調整するには 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （各種切換）」を選び、真ん中を 押しこんで決定する。 3 V/vで「AVマルチ画面位置」を選び、真ん 中を押しこんで決定する。 4 V/vで画面の左右位置を調整する。 5 メニューボタンを押して、メニューを消す。 ちょっと一言 • AVマルチ入力端子は、ビデオ入力端子に比べて色の帯域が 広くなっています。色あいが異なる場合がありますが、テ レビに影響はありません。 • AVマルチ入力端子につないだ機器の映像や、テレビの設定 によっては、DRC-MFパレットボタン（18ページ）・ DRC-MFモード切換ボタン（110ページ）が働かないこと があります。 •「AVマルチ画面位置」は、「AVマルチ」の映像でのみ、調 整できます。 • 将来の“プレイステーション 2”用の高解像度ゲームソフ トなどには、このテレビは対応していません。 詳しくは、各ソフトウェアの取扱説明書をご覧ください。 • 電子的なライフルやガン（銃）などで標的にして楽しむ シューティングゲームなどは、テレビの画面を使用できな いことがあります。詳しくは、各ソフトウェアの取扱説明 書をご覧ください。 “プレイステーション 2”、 “プレイステーション”（PS one）および “プレイステーション”を楽しむ（つづき） ビデオ入力端子につないだとき （174ページ） ビデオボタンをくり返し押す。 “プレイステーション 2”、 “プレイステーション”（PS one）および “プレイステーション”などの映像が出る 入力（「ビデオ1」～「ビデオ4」）にする。 詳しくは、122ページをご覧ください。 ご注意 「CGゲームモード」の設定はできません。 ビデオ� ビデオボタン 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 コ ン ト ロ ー ル DRC-MF モード切換� パレット� 25 調 整 す る ／ 設 定 す る 調整する/ 設定する ここでは、画質や音質、および画面の位 置やサイズなどを調整する応用的な操作 を説明しています。 BS放送をビデオに録画したり、予約録 画したりするときの操作も説明していま す。 また、テレビに内蔵されているタイマー を使って、自動的に電源を切ったりする 操作も説明しています。 オートワイドの設定について オートワイドの設定には、「1」と「2」がありま す。 オートワイド「1」 テレビ放送では、ワイドクリアビジョン放送や 一部の放送局の通常放送（4:3映像）には、映像 を判別するための識別制御信号*1が、映像信号 に重なって送られています。また、ビデオカメ ラなど一部のビデオ機器でも同様の識別制御信 号が出力されています。 このような識別制御信号を判断して、忠実に再 現するのが、オートワイド「1」です。ただし、 識別制御信号がないときに、手動で選んだ画面 モードによっては、画面の周囲が黒くなった り、映像の一部が欠けたりすることがありま す。 オートワイド「2」 次ページのように、識別制御信号の有無に関係 なく、最適な画面モードに切り換えるのが、 オートワイド「2」です。 お買い上げ時は、オートワイド「2」で、「4:3映像」が「ワイ ドズーム」に設定されています。ただし、AVマルチ入力 （122ページ）のときは、オートワイド「1」に設定されてい ます。 *1 識別制御信号とは、オリジナル映像の横縦比をテレビで忠 実に再現するためのコントロール信号です。この信号を含 んだ映像には、次のものがあります。 －ワイドクリアビジョン放送 －横縦比情報の入ったビデオカメラなどの記録映像（ID-1 方式やS1方式） －横縦比を4:3にする信号が入ったテレビ放送 －D4入力端子からの横縦比情報の入った映像 オートワイドの 設定を変える 次のページにつづく� 標準� で選択し� 終了�メニュ－� � 　戻る� 　ピクチャー� 　明るさ� 　色の濃さ� 　色あい� 　シャープネス� � 決定� リビング　画質調整� � 26 オートワイドの設定を変える （つづき） 映像の種類 通常のテレビやBS放送 横縦比を4:3（「ノーマル」）にする信 号が入ったテレビ放送*3 映像中に字幕が入った横長の映画 映像の外に字幕のある横長の映画 ワイドクリアビジョン放送*3 横縦比を16:9（「ズーム」または「フ ル」）にする信号が入ったビデオカメ ラやDVDプレーヤ－などの映像（ID- 1方式やS1方式）*3 横縦比を4:3（「ノーマル」）にする信 号が入ったビデオカメラやDVDプ レーヤーなどの映像（ID-1方式やS1 方式）*3 オートワイド「1」 ワイド切換ボタンで選んだ画面モード 「ノーマル」 ワイド切換ボタンで選んだ画面モード ワイド切換ボタンで選んだ画面モード 「ノーマル」 オートワイド「2」 「ワイドズーム」または「ノーマル」*2 「ワイドズーム」または「ノーマル」*2 「ズーム」 「字幕入」 「ワイドズーム」または「ノーマル」*2 「ズーム」 「ズーム」または「フル」 *2 メニューで設定します（127ページ）。お買い上げ時は「ワイドズーム」になっています。 *3 識別制御信号（125ページ）の入った映像です。 　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　画面モード 映像の種類による「1」と「2」の画面モードの違い ちょっと一言 • ワイド切換ボタンで切り換えたあと（114ページ）など は、表のようにならないことがあります。 • オートワイドが働いているときにワイド切換ボタンを1回 押すと（114ページ）、上記のオートワイド「1」、「2」に したがって、オートワイドが働き続けます。 その後、くり返し押すと、識別制御信号の有無により、次 のようになります。 － 識別制御信号のある映像を受信すると、信号に応じた画 面モードに切り換わります。 － 識別制御信号のない映像のときは、オートワイドを「2」 に設定していても、オートワイドが働かなくなります。 ただし、チャンネルや入力を変えたり電源を入/切した りすると、再び働きます。 • このテレビは、映画フィルムをより忠実でなめらかな動きの 映像に再現します。これは、映画フィルムの信号の規則性を 自動的に識別し、最適な信号処理を行うためです。 オートワイドのときに画面モードが勝手に 切り換わるときは • 識別制御信号のある映像を受信して、自動的 に信号に対応した画面モードになる（113 ぺージ）ためです。 • オートワイド「2」のときは、CMが入ったり 番組が変わったりするときなどに、画面サイ ズが変わって不自然に見えたり、変わるまで に数秒間かかったりすることがあります。番 組に最適なワイド画面をテレビが判断してい る（113ぺージ）ためです。 ワイド画面についてのご注意 • このテレビは、各種の画面モード切り換え機能を備えてい ます。テレビ番組などソフトの映像比率と異なるモードを 選択されますと、オリジナルの映像とは見え方に差が出ま す。この点にご留意の上、画面モードをお選びください。 • このテレビを営利目的、または公衆に視聴させることを目 的として喫茶店、ホテルなどに置き、画面モード切り換え 機能等を利用して画面の圧縮や引き伸ばし等を行います と、著作権法上で保護されている著作者の権利を侵害する 恐れがありますので、ご注意願います。 • ワイド映像でない従来の4:3の映像を、ワイドズームモード を利用してテレビの画面いっぱいに表示してご覧になる と、周辺画像が一部見えなくなったり変形して見えたりし ます。制作者の意図を尊重したオリジナルな映像はノーマ ルモードでご覧になれます。 • オリジナル映像のサイズや種類によっては、画面の上下が 欠けたり、字幕が入りきらないことがあります。このとき は、上下位置や縦サイズを調整してください（128ぺー ジ）。ただし、画面モードが「フル」と「ノーマル」のとき は調整できません。 27 調 整 す る ／ 設 定 す る 決 定 � 左-拡大-右� 押しこんで決定� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ コンポ ネント AVマルチ コ ン ト ロ ー ル DRC-MF モード切換� パレット� 4 V/vで「オートワイド」が選ばれ ていることを確認して、真ん中 を押しこんで決定する。 5 オートワイドを切るときは V/vで「切」を選び、真ん中を押しこんで 決定する（手順8へ進んでください）。 オートワイドを「1」に設定するときは V/vで「1」を選び、真ん中を押しこんで 決定する（手順8へ進んでください）。 オートワイドを「2」に設定するときは V/vで「2」を選び、真ん中を押しこんで 決定する。 6 オートワイド「2」のときは、 V/vで「4:3映像」を選び、真ん 中を押しこんで決定する。 7 V/vで「ノーマル」または「ワイ ドズーム」を選び、真ん中を押 しこんで決定する。 8 メニューボタンを押して、メ ニューを消す。 1,8 2~7 b b 1 メニューボタンを押す。 2 V/vで「 （画面モード）」を選び、 真ん中を押しこんで決定する。 3 「オートワイド設定」が選ばれて いることを確認して、真ん中を押 しこんで決定する。 選ばれていないときは、V/vで選び、真ん 中を押しこんで決定する。 b b オートワイドを設定する/切る オートワイドについての詳しい説明は、113 ページをご覧ください。 b メ ニ ュ ー � で選択し� 終了�メニュ－� 画面モード� 　戻る� 　オートワイド設定� 　ワイド切換：　　ワイドズーム� 　画面位置　上下：　　0� 　縦サイズ：　　　　　0� � � 決定� で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� で選択し� 終了�メニュ－� オートワイド設定� 　戻る� 　オートワイド： 切� 　４：３映像：　 １� ２� � 決定� で選択し� 終了�メニュ－� オートワイド設定� 　戻る� 　オートワイド：� 　４：３映像：　ワイドズーム� 　　　　　　　　ノーマル� � � 決定� 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� b b で選択し� 終了�メニュ－� オートワイド設定� 　戻る� 　オートワイド：２� 　４：３映像：　ワイドズーム� 決定� 決 定 � 左-拡大-右� 押しこんで決定� � で選択し� 終了�メニュ－� 画面モード� 　戻る� 　オートワイド設定� 　ワイド切換：　　ワイドズーム� 　画面位置　上下：　　0� 　縦サイズ：　　　　　0� � � 決定� 決 定 � 左-拡大-右� 押しこんで決定� � で選択し� 終了�メニュ－� 画面モード� 　戻る� 　オートワイド設定� 　ワイド切換：　　ワイドズーム� 　画面位置　上下：　　0� 　縦サイズ：　　　　　0� � � 決定� 決 定 � 左-拡大-右� 押しこんで決定� 28 ワイド画像で次のようなときは、画面位置の上 下や縦サイズを、画面モード（113ページ）ご とに調整できます。 •「ワイドズーム」や「ズーム」で画面を見やす い位置にしたいとき •「字幕入」で字幕が画面に入りきらないとき 「フル」と「ノーマル」の画面モードでは調整で きません。 画面の上下位置/縦 サイズを調整する 1,5 2~4 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � コ ン ト ロ ー ル DRC-MF モード切換� パレット� 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� 1 調整したい画面を映した状態 で、メニューボタンを押す。 2 V/vで「 （画面モード）」を選 び、真ん中を押しこんで決定す る。 b b b b メ ニ ュ ー で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� � で選択し� 終了�メニュ－� 画面モード� 　戻る� 　オートワイド設定� 　ワイド切換：　　ワイドズーム� 　画面位置　上下：　　0� 　縦サイズ：　　　　　0� � � 決定� 画面位置　上下　　0 ワイドズ－ム� ワイドズ－ム� 縦サイズ　　0 3 V/vで調整したい項目を選ぶ。 画面の上下位置を調整するときは V/vで「画面位置　上下」を選び、真ん中 を押しこんで決定する。 サイズを調整するときは V/vで「縦サイズ」を選び、真ん中を押し こんで決定する。 4 V/vで調整して、真ん中を押しこ んで決定する。 画面の上下位置を調整するときは 縦サイズを調整するときは 5 メニューボタンを押して、メ ニューを消す。 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� 画面の位置が 上がる 画面の位置が 下がる 縦サイズが 伸びる 縦サイズが 縮む 29 調 整 す る ／ 設 定 す る 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� パレット� 明るさ設定� DRC-MF モード切換� 1 明るさ設定ボタンをくり返し押 して、「リビング」または「AVプ ロ」を選ぶ。 ご注意 「ダイナミック」と「スタンダード」（111ページ）で は、画質調整できません。 2 メニューボタンを押す。 3 V/vで「 （画質/音質）」を選 び、真ん中を押しこんで決定す る。 4 V/vで「画質調整」を選び、真ん 中を押しこんで決定する。 2,8 3~7 b より細かく画質 を調整する 明るさ設定ボタンで「リビング」や「AVプロ」 を選ぶと、画質をより細かく調整できます。画 質は、入力切換用のボタンで選べる各入力ごと に設定できます（ただし、通常のテレビ放送と BS放送とAVマルチ入力は共通の設定になりま す）。 明るさ設定� AVプロ� リビング� で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� b メ ニ ュ ー 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� b b 標準� で選択し� 終了�メニュ－� リビング　画質調整� 　戻る� 　ピクチャー� 　明るさ� 　色の濃さ� 　色あい� 　シャープネス� � 決定� 1 で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 次のページにつづく� 30 より細かく画質を調整する （つづき） 5 V/vで調整したい項目を選び、真 ん中を押しこんで決定する。 6 V/vB/bで調整し、真ん中を押し こんで決定する。 「リビング」と「AVプロ」両方で調整できる項目 項目 v/Bを押すと V/bを押すと ピクチャー 明暗の差が 明暗の差が 小さくなる 大きくなる 明るさ 暗くなる 明るくなる 色の濃さ 薄くなる 濃くなる 色あい 赤みがかる 緑がかる シャープネス 映像の輪郭が 映像の輪郭が 柔らかくなる くっきりする ちょっと一言 調整バーの横に表示される数値も調整の目安になりま す。 項目 ノイズリダクション NR*1 ベロシティモジュレーション VM （速度変調） 色温度 ハイパー Hホワイト 色補正 黒補正 ガンマ補正 ファイン*2 　 ノイズリダクション *1「NR」は、コンポーネント1、2（D4映像）入力端 子、コンポーネント3入力端子、AVマルチ入力端子 につないだ機器の映像のときは、調整できません。 *2「ファイン」は、コンポーネント1、2（D4映像）入 力端子、コンポーネント3入力端子、AVマルチ入力 端子につないだ映像のときのみ選べて調整できま す。 選べる 設定 入/切 強/中/ 弱/切 高/中/低 入/切 入/切 強/中/ 弱/切 強/中/ 弱/切 入/切 決 定 � 左-拡大-右� 押しこんで決定� 標準� � で選択し� 終了�メニュ－� リビング　画質調整� 　戻る� 　ピクチャー� 　明るさ� 　色の濃さ� 　色あい� 　シャープネス� � 決定� 標準� で選択し� 終了�メニュ－� AVプロ　画質調整� 　シャープネス� 　Ｎ Ｒ：　　　　入� 　ＶＭ：　　　　切� 　色温度：　　　中� 　Ｈホワイト：　切� 　色補正：　　　切� 　黒補正：　　　切� 　ガンマ補正：　切� 　ファイン：　　切� � � 決定� 説明 通常は「入」にしておいてくだ さい。 「入」:映像のざらつきや色ノイ ズを軽減する（ゴーストなど電 波障害は軽減されない）。 「切」:元の映像信号（処理して いないオリジナル信号）の状態 を確認するときなどに選ぶ。た だし、映像のざらつきや色ノイ ズが強調されたり、色にじみが 出ることがある。 映像の輪郭を強調する。 「高」から「低」にしていくと赤 みがかった暖かみのある色調に なる。 白の鮮明さを強調する。 美しく、健康的な肌色を再現す る。 黒を強調してコントラストを強 くする。 映像の明暗部分のバランスを調 整する。 輪郭強調などの映像処理を軽減 し、ファインピッチブラウン管 の性能をより引き出す映像にす る。 「AVプロ」でのみ調整できる項目 vを押し続けて「シャープネス」の下まで 移動すると、以下の項目が調整できます。 決 定 � 左-拡大-右� 押しこんで決定� b ピクチャー　　　　　　 40 31 調 整 す る ／ 設 定 す る 音質を調整する 音質は、入力切換用のボタンで選べる各入力ご とに設定できます（ただし、通常のテレビ放送 とBS放送は共通の設定になります）。 2~6 1 メニューボタンを押す。 2 V/vで「 （画質/音質）」を選び、 真ん中を押しこんで決定する。 b 1,7 で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル DRC-MF モード切換� パレット� メ ニ ュ ー 7 他の項目を調整するときは、手 順5と6をくり返す。 8 メニューボタンを押して、メ ニューを消す。 お買い上げ時の状態に戻すには 手順5で、「標準」を選び、真ん中を押しこんで 決定する。 決 定 � 左-拡大-右� 押しこんで決定� b で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 次のページにつづく� 32 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� 左側の音が強く なる 切:通常の音声 に戻る 右側の音が強く なる 入:音声に臨場 感を出す 6 他の項目を調整するときは、手 順4と5をくり返す。 7 メニューボタンを押して、メ ニューを消す。 お買い上げ時の状態に戻すには 手順4で、「標準」を選び、真ん中を押しこんで 決定する。 ご注意 ヘッドホンの音質調整はできません。ヘッドホンで聞いてい るときに音質調整をすると、ヘッドホンを抜いたときに出る スピーカーからの音が調整されます。 それぞれの音を聞き取りやすくするには （BBE機能） 音の明瞭感を高めて、メリハリのある聞きやす い音にするのが「BBE」機能です。 お買い上げ時は、「入」に設定されています。 「切」にして効果を少し弱めることもできます が、音量感が弱まるため、通常は「入」のまま で使うことをおすすめします。 1 メニューボタンを押して、メニューを出 す。 2 V/vで「 （各種切換）」を選び、真ん中を押 しこんで決定する。 3 V/vで「BBE」を選び、真ん中を押しこんで 決定する。 4 V/vで「入」または「切」を選び、真ん中を 押しこんで決定する。 5 メニューボタンを押して、メニューを消 す。 決 定 � 左-拡大-右� 押しこんで決定� b 高音　　　　　　　　　標準� 3 V/vで「音質調整」を選び、真ん 中を押しこんで決定する。 4 V/vで調整したい項目を選び、真 ん中を押しこんで決定する。 5 V/vB/bで調整し、真ん中を押し こんで決定する。 ちょっと一言 調整バーの横に表示される数値も調整の目安になりま す。 項目 高音 低音 バランス サラウンド v/Bを押すと V/bを押すと 弱くなる 強くなる 弱くなる 強くなる 音質を調整する（つづき） 標準� 切� で選択し� 終了�メニュ－� 音声調整� 　戻る� 　高音� 　低音� 　バランス� サラウンド：� � 決定� 33 調 整 す る ／ 設 定 す る 10 こんばんは� Good � evening. 主/副� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル パレット� DRC-MF モード切換� 通常のテレビ（VHF/UHF）のステレオ放 送で雑音が気になるときは 音声をモノラルにして、チャンネルごとに雑音 を軽減できます。 1 雑音の多いチャンネルを映した状態で、メ ニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「初期設定」を選び、真ん中を押しこ んで決定する。 4 「オートステレオ」を選び、真ん中を押しこ んで決定する。 5 V/vで「切」にして、真ん中を押しこんで決 定する。 6 メニューボタンを押して、メニューを消す。 ちょっと一言 BS放送では放送内容により、以下の音質表示が画面右上に出 ます。 •「A」: Aモード（FM放送とほぼ同じ音質）を受信。 •「B」: Bモード（Aモードより高音質でCDとほぼ同じ音質） を受信。 •「独立」: BS5チャンネルのSt.GIGA（独立音声放送）を 受信。 •「ステレオ」: ステレオ放送を受信。（通常のテレビ放送でも 表示） なお、AモードとBモードは、番組内容に応じて放送局側が 使い分けて送信するものを、テレビが自動的に判別して受信 するため、二重音声ボタンなどで切り換えることはできませ ん。 例:「主/副」を選んだとき 二か国語放送など二重音声放送のときに、聞き たい音声を選べます。 二重音声ボタン 音声を切り換える ［二重音声ボタン］ 二重音声� 二重音声ボタンをくり返し押す。 押すたびに下表のように切り換わります。 ちょっと一言 2画面のときは、操作画面の音声が切り換わります。 画面表示 主 主音声 主音声 副 副音声 副音声 主/副 主音声 副音声 左側（主音声） 右側（副音声） 右側の音声 左側の音声 34 1 録画したいBSチャンネルを選 ぶ。 * ハイビジョン放送（BS9チャンネル）を録画する ときは MUSE-NTSCコンバーターをつなぐ必要がありま す（177ページ）。詳しくは、必ずMUSE-NTSC コンバーターの取扱説明書をご覧ください。 2 BS固定ボタンを押す。 「BS固定：入」と表示され、BSチャンネ ルとBS/ビデオ出力端子から出る信号が固 定されて、他のBSチャンネルに切り換わ らなくなります。 ちょっと一言 二か国語放送など二重音声放送のときは、二重音声ボ タン（133ページ）で聞きたい音声を選べます。 3 S映像入力端子付きビデオのと きは、ビデオ側で映像入力端子 の信号を優先する設定にする。 テレビのBS/ビデオ出力端子は映像出力 端子のため、ビデオ側でS映像入力端子 の信号を優先する設定にしてあると、映 像信号がビデオに入力されないため、録 画されません。 詳しくは、ビデオの取扱説明書をご覧く ださい。 BS固定� b BS放送を録画/ 予約録画する ［BS固定ボタン］ このテレビ内蔵のBSチューナーで、BS放送を テレビにつないでいるビデオに録画できます。 また、録画するBSチャンネルを固定して、48 時間以内の予約録画もできます。 あらかじめ、「ビデオをつなぐ」（160ページ） をしておいてください。 1 2 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� テレビ� 明るさ設定� /13 /14 /15 /16 BS5 BS7 BS9 BS11 * BS固定：入� 35 調 整 す る ／ 設 定 す る BS電源� 4 ビデオを「外部入力（ライン入力）」 に切り換えて、録画を始める。 詳しくは、ビデオの取扱説明書をご覧く ださい。 見ながら録画するときは BS固定したBSチャンネルで、そのまま お楽しみください。他のBSチャンネルに は、切り換わりません。 裏番組として録画するときは BSを録画しながら、通常のテレビ （VHF/UHF）やビデオを見ることができ ます。見たいチャンネルやビデオ入力な どを選んでください。 他のBSチャンネルには、切り換わりませ ん。 予約録画するときは ビデオで「外部入力（ライン入力）」を録 画予約し、リモコンでテレビの電源を切 る。 テレビの電源はスタンバイ状態になりま すが、BSチューナー部の電源は48時間 電源が入ったままになります（BS電源ラ ンプが点灯）。 録画が終わったら/BS固定をやめるには BS固定したチャンネルを選んでから、BS固定 ボタンをもう1度押す。 BS固定が解除され、他のBSチャンネルを選べ ます。 ご注意 • テレビ本体の電源スイッチで電源を切ったり、電源コード を抜いたりすると、録画できなくなります。 • WOWOWなどスクランブル放送を録画するときは、BSデ コーダー（WOWOW）の電源を入れたままにしてください。 ちょっと一言 St. GIGAなど独立音声放送を録音するときは、「 （各種切 換）」メニューで、「TV/独立音声」を「独立」にしてくださ い。また、BSデコーダー（WOWOW）でも独立音声を選ん でください。 36 オフタイマー: 30分� オフタイマー: 切� オフタイマー: 60分� オフタイマー: 90分� 自動で電源を切る ［オフタイマーボタン］ オフタイマーボタンをくり返し 押す。 押すたびに、次のように時間が変わりま す。また、テレビ本体のスタンバイ/オフ タイマーランプが赤く点灯します。 オフタイマーを途中でやめるには オフタイマーボタンをくり返し押して、「オフ タイマー:切」を選ぶ。 ちょっと一言 • オフタイマーが働いているときに、オフタイマーボタンを 押すと、電源が切れるまでの残り時間（例:「オフタイマー: あと17分」）が表示されて、数秒後に消えます。 • 電源を入れ直したときは、「オフタイマー:切」に戻ります。 • メニュー画面でも操作できます。「 （各種切換）」メニュー で「オフタイマー」を選び、時間を設定してください。 テレビをつけたまま寝てしまっても、設定した 時間（30分、60分または90分）が過ぎると、 自動的に電源が切れます。 オフタイマー ボタン b 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� 明るさ設定� BS固定� コ ン ト ロ ー ル テレビ� パレット� DRC-MF モード切換� オフタイマー� 37 テ レ ビ の 接 続 と 準 備 付属品を確かめる 箱を開けたら、付属品がそろっているか確かめ てください。 テレビの接続 と準備 アンテナ接続ケーブル（1本） リモコン（1個）と単3形乾電池（2個） リモコンに電池を入れるには ここでは、テレビアンテナとBSアンテ ナのつなぎかた、およびチャンネル設定 や、BS放送を見るための設定を説明し ています。 手順1～5（140～52ページ）まで済ま せれば、テレビを見ることができます。 他の機器をつないでお使いになるとき は、「他機との接続」（156～81ページ） をご覧ください。 b 取扱説明書　　　　　　 安全のために　　　　　 安全点検のおすすめ ソニーご相談窓口のご案内 保証書 （各1部） 必ずイラストのようにE極側から電池 を入れてください。無理に入れたり逆 に入れたりすると、ショートの原因に なり、発熱することがあります。 テレビを設置するときは、必ず、 「地磁気による画像の傾きや上下位置 を補正する」（143ページ）を、 行ってください。 地磁気などの影響により、画像が傾いた り、上下位置がずれたり、色むらなどが 発生したりする場合があります。 38 テレビ 1 テレビアンテナをつなぐ（140ページ） 2 BSアンテナをつなぐ（142ページ） 3 電源コードをつなぐ 4 テレビチャンネルを設定する（145ページ） 5 BSアンテナの設定をする（149ページ） テレビ＋ビデオ 1 テレビアンテナを、ビデオを経由してテレ ビにつなぐ（160～63ページ、およびビデ オの取扱説明書） 2 BSアンテナをつなぐ 2-a　BSチューナーのないビデオのとき: 　　　BSアンテナをテレビにつなぐ（142 ページ） 2-b BSチューナー内蔵ビデオのとき: BSアンテナをビデオを経由してテレ ビにつなぐ（142ページ、およびビ デオの取扱説明書） 3 ビデオをつなぐ（160～63ページ） 4 電源コードをつなぐ 5 テレビチャンネルを設定する（145ページ） 6 BSアンテナの設定をする（149ページ） マンションなどの共同受信システム*1 1 分波器を使って、VHF/UHFとBSを分波す る（141ページ） 2 分波したVHF/UHFとBSの信号をテレビに つなぐ（141ページ） 3 電源コードをつなぐ 4 テレビチャンネルを設定する（145ページ） 5「BSアンテナ電源」の設定を「切」にする （149ページ） VHF/UHFへ� BS IF入力へ� 分波器（別売りEAC-BCUVなど） 壁のアンテナ端子 （VHF/UHF/BS 混合）� 1 2 3 2 VHF/UHFへ� VHF/UHF� 入力へ� BS IF 入力へ� BS IF 入力へ� BS IF 出力から� VHF/UHF� 出力から� ビデオ� 映像/音声出力から� ビデオ入力へ� 映像/音声入力へ� BS/ビデオ出力から� 1 1 3 3 4 壁のアンテナ� 端子� BS 2-a 2-b 2-b 2-a　BSチューナーのないビデオのとき� 壁のアンテナ端子とテレビのBS IF入力端子を直接つ ないでください。� 2-b　BSチューナー内蔵ビデオのとき� この接続をすると、ビデオのBSチューナーも使える ため、ビデオでBS放送を裏録画しながら、テレビで 他のBS放送を見ることができます。� 接続と準備のしかたは、放送の種類や接続する 機器によって異なります。 ここでは代表的な組み合わせをあげていますの で、参考にしてください。詳しくは（　）内の ページ、および接続するビデオなどの取扱説明 書もあわせてご覧ください。 BSアンテナの接続およびBSアンテナの設定 は、BS放送を受信しないときは不要です。 *1 壁のアンテナ端子ひとつでVHF/UHFとBSの両方を受信 できる、マンションなどの共同住宅に多いシステムです。 接続と準備の 早わかり VHF/UHFへ� BS IF入力へ� 1 2 3 壁のアンテナ� 端子� BS 39 テ レ ビ の 接 続 と 準 備 マンションなどの共同受信システム*1＋ビデオ 1 分波器を使って、VHF/UHFとBSを分波す る（141ページ） 2 テレビアンテナを、ビデオを経由してテレ ビにつなぐ（160～63ページ、およびビデ オの取扱説明書） 3 BSアンテナをつなぐ 3-a BSチューナーのないビデオのとき: BSアンテナをテレビにつなぐ（142 ページ） 3-b BSチューナー内蔵ビデオのとき: BSアンテナをビデオを経由してテレ ビにつなぐ（142ページ、およびビ デオの取扱説明書） 4 ビデオをつなぐ（160～63ページ） 5 電源コードをつなぐ 6 テレビチャンネルを設定する（145ページ） 7「BSアンテナ電源」の設定を「切」にする （149ページ） テレビ＋WOWOW＋ビデオ*2 1 テレビアンテナをビデオを経由してからテ レビにつなぐ（160～63ページ） 2 BSアンテナをつなぐ（142ページ） 3 ビデオをつなぐ（160～63ページ） 4 BSデコーダー（WOWOW）をつなぐ （170～72ページ） 5 電源コードをつなぐ 6 テレビチャンネルを設定する（145ページ） 7 BSアンテナの設定をする（149ページ） *2 BSチューナー内蔵ビデオのときの接続は、上の図とは異な ります。「BSデコーダー（WOWOW）をつなぐ:BSチュー ナー内蔵ビデオのとき」（171ページ）の接続を行ってく ださい。 ケーブルテレビ ケーブルシステムによって接続や準備のしかたが異なります。ケーブルテレビ放送会社にお問い合わ せください。 *1 壁のアンテナ端子ひとつでVHF/UHFとBSの両方を受信で きる、マンションなどの共同住宅に多いシステムです。 VHF/UHFへ� BS IF 入力へ� BS IF� 入力へ� BS IF� 出力から� VHF/� UHF� 入力へ� VHF/UHF� 出力から� ビデオ� 映像/音声出力から� ビデオ入力へ� 映像/音声入力へ� BS/ビデオ出力から� 1 2 2 4 4 5 分波器� (別売り EAC-BCUV� など）� 壁のアン テナ端子 (VHF/� UHF/� BS混合）� 3-a　BSチューナーのないビデオのとき� 壁のアンテナ端子とテレビのBS IF入力端子を直接つ ないでください。� 3-a 3-b 3-b 3-b　BSチューナー内臓のビデオのとき� この接続をすると、ビデオのBSチューナーも使える ため、ビデオでBS放送を裏録画しながら、テレビで 他のBS放送を見ることができます。� � � BS ビデオ� BSデコーダー� BSデコーダー/� ビデオ4� 入力� � � � � 映像/音声� 出力� � ビットスト� リーム出力� � � � � � ビットスト� リーム入力� � BS IF 入力へ� VHF/UHF� 入力へ� VHF/UHF� 出力から� 映像/音声� 出力から� ビデオ� 入力へ� BS/ビデオ出力から� 検波� 出力� � � � � FM� 検波� 入力� � � 壁のアンテナ� 端子� VHF/UHFへ� 映像/音声入力へ� 40 VHF/UHF VHF/UHF VHF/UHF テレビアンテナのつなぎかたは、壁のアンテナ 端子の形や、使うケーブルによって異なりま す。下の例から最も近いものを選び、つないで ください。 いずれにも当てはまらない場合は、販売店など にご相談ください。 VHF/UHF混合、 またはVHF、 またはUHF アンテナ接続ケーブル（付属） VHF 、 またはUHF 変換コネクター （別売りEAC-24Aなど） アンテナ接続ケーブル（付属） VHF UHF 同軸ケーブル（別売り） フィーダー線 （別売り） アンテナ混合器 （別売りEAC-68など） つなぎかた VHFの同軸ケーブル UHFのフィーダー線 ネジをゆるめて芯線を巻き つけ、ネジを締める 中継コネクター （別売りEAC-40など） アンテナ接続ケーブル （付属） 壁のアンテナ端子 壁のアンテナ端子 壁のアンテナ端子 手順1: テレビアンテナ をつなぐ 41 テ レ ビ の 接 続 と 準 備 VHF/UHF BS IF 入力� ご注意 • フィーダー線は同軸ケーブルよりも雑音電波などの影響を 受けやすいため、信号が劣化します。万が一、フィーダー 線をご使用になる場合は、テレビからできるだけ離してく ださい。 • BS IF入力端子には、必ずサテライト用同軸ケーブル（室 内用:別売り）をつないでください。BS IF入力端子からは BSアンテナ用の電源（DC 15V）が供給されているため、 サテライト用同軸ケーブル以外のケーブルをつなぐと、 ショートして火災などの原因となります。 • サテライト分配器を使って複数のBS機器をつなぐときは、 どの端子からも電源を供給するタイプ（別売りEAC-BC2 またはEAC-BC4など）を必ずお使いください。特定の端 子からのみBSアンテナ電源を供給するサテライト分配器を 使うと、 BSチューナー内蔵ビデオでも、テレビの電源を 入れないと衛星放送を録画できないなどの不都合が生じま す。 ちょっと一言 マンションなどの共同受信システムで、BS放送のアンテナレ ベルが低いときは、サテライトブースターをつなぐなど、信 号の流れを見直す必要があります。マンション管理会社（ま たは管理人や管理組合など）に確認してください。 きれいな画像をお楽しみいただくために このテレビには、多くのデジタル回路による新 テクノロジーが搭載されています。このため、 安定した画像をお楽しみいただくためにはアン テナの接続状態がとても重要です。下記のよう にアンテナの接続と設置を確実に行い、妨害電 波を受けにくい安定した受信状態を確保してく ださい。 • テレビ後面のVHF/UHF端子への接続は、ア ンテナ線がフィーダー線または同軸ケーブル のどちらであっても、必ず付属のアンテナ接 続ケーブルを使ってください。 • アンテナ線は他の電源コードや接続ケーブル からできるだけ離してください。 • 室内アンテナは特に電波妨害を受けやすいた め、使わないでください。 CSデジタル放送を含めた共同受信システ ムのときは お住まいのマンションの共同受信システムに よって、壁のアンテナ端子への接続のしかたが 異なります。マンション管理会社（または管理 人や管理組合など）に、共同受信システム方式 を確認して、その指示に従って、接続および受 信方法の設定（168ページ）を行ってくださ い。 マンションな どの共同受信 システム （VHF/UHF/BS 混合） サテライト用同軸ケーブル （室内用:別売り） サテライト/UV混合分波器 （別売りEAC-BCUVなど） VHF/UHF側 BS側 アンテナ接続ケーブル（付属） サテライト用同軸ケーブル （室内用:別売り） 壁のアンテナ端子 42 BS IF 入力� 手順2: BSアンテナを つなぐ BSアンテナをテレビに直接つなぎます。BSア ンテナの設置には技術が必要なため、お買い上 げ店などに依頼することをおすすめします。マ ンションなどの共同受信システムなどVHF/ UHF/BS混合のときは、141ページをご覧く ださい。 テレビの電源コードは、すべての接続が終わっ てからつないでください。 WOWOWをご利用になるときは、「BSデコー ダー（WOWOW）をつなぐ」（170ページ）も あわせてご覧ください。 BSアンテナへ サテライト用同軸 ケーブル（室外用 防水型:別売り） BS IF入力端子へ テレビ後面 テレビのBS IF入力端子へ ビデオのBS IF出力端子より ビデオのBS IF入力端子へ BSアンテナより BSチューナー内蔵ビデオをお持ちのときは 下の接続をすると、ビデオのBSチューナーも使 えるため、ビデオでBS放送を裏録画しながら、 テレビで他のBS放送を見ることができます。 防水型コネクター BSチューナー 内蔵ビデオ BS放送が正しく受信できないときや、「BSアンテナ電源を確認してください」という表示が出たら 「 （設定）」メニューで「BS設定」を選び、「BSアンテナ電源」を「切」にします。 1 いったんテレビの電源を切る。 2 以下のことを確認する。 • サテライト用同軸ケーブルの芯線が、BS IF端 子やケーブルのまわりの金属部分に触れていな いか確認してください。 • サテライト用同軸ケーブルをアンテナコネクターでつないでいるときは、アンテナコネクターの 芯線が、BS IF端子やコネクターのまわりの金属部分に触れていないか確認してください。 それでも表示が消えないときは、アンテナコネクターのふたを開けて、内部を確認してください。 3 「 （設定）」メニューで「BS設定」を選び、「BSアンテナ電源」を設定する（149ページ）。 • BSアンテナをテレビにつないでいるときは、「オート」または「連動」にする。 • マンションなどの共同受信システムのときは、「切」にする。 芯線がBS-IF入力端子やケーブルのまわり の金属部分に触れないように、気をつけて ください。 正しい 43 テ レ ビ の 接 続 と 準 備 ご注意 • BS IF入力端子には、必ずサテライト用同軸ケーブルをつ ないでください。BS IF入力端子からはBSアンテナ用の電 源（DC 15V）が供給されているため、サテライト用同軸 ケーブル以外のケーブルをつなぐと、ショートして火災な どの原因となります。 推奨ケーブル – 室外用防水型:SAK-C10/C20/C30など • 次のようなときはBSを受信できなかったり、受信状態が悪 かったりしますが、故障ではありません。 – お住まいの地域またはBSを送信する放送衛星会社の地域 が雷雨、強風などの悪天候のとき – BSアンテナに雪が付着しているとき – 強風などでアンテナの向きが変わったとき（BSアンテナ の向きを調整してください。150ページ） • サテライト分配器を使って複数のBS機器をつなぐときは、 どの端子からも電源を供給するタイプ（別売りEAC-BC2 またはEAC-BC4など）を必ずお使いください。 特定の端子からのみBSアンテナ電源を供給するサテライト 分配器を使うと、 BSチューナー内蔵ビデオでも、テレビ の電源を入れないと衛星放送を録画できないなどの不都合 が生じます。 • BSアンテナをつなぐときは、工具を使わずに手でしっかり と締めてください。工具を使うと、端子を傷めることがあ ります。 手順3: 地磁気による画像の傾き や上下位置を補正する 初めてテレビの電源を入れると、「傾き補正」の メニューが表示され、地磁気など磁界によって発 生する画像の傾きや画面上下位置のずれを補正で きます。これらの症状は、テレビの故障ではあり ません。 お買い上げ時は、テレビアンテナやBSアンテナ をつないでから、必ず画像の傾きや上下位置を補 正してください。 お引っ越し後や、テレビの設置場所を変えたとき も、必ずメニュー画面で補正し直してください。 補正される前に確認してください。 • 外部のスピーカー（防磁型も含む）は、テレビから30cm以上 離して置いてください。スピーカーの磁気により、うまく補正 されなかったり、スピーカーから雑音が出たりするためです。 • 強い磁界（高圧電線や電車、鉄筋コンクリート、鉄製機材の 近辺など）では、うまく補正されないことがあります。この ときは、磁界の影響を受けない場所に設置されるか、ソニー サービス窓口やお買い上げ店などにご相談ください。 次のページにつづく� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � コ ン ト ロ ー ル DRC-MF モード切換� パレット� 1 2~5, 7 6 44 1 テレビ本体の電源スイッチを押 す。 画面が正常に映っているときは 補正する必要はありません。手順6以降を 行ってください。 2 V/vで「傾き補正　回転」を選び、 真ん中を押しこんで決定する。 3 V/vで調整し、真ん中を押しこ んで決定する。 画面上下のバーができる限り水平になる ようにします。数値は－7～＋7の範囲で 変わります。 補正中の画面モードは、補正に適した 「フル」になります。 ご注意 調整をするときは、一度に大きく回転させないで、1 段階ずつ数値を変えてください。 一度に大きく回転させて水平を越えると、調整前と逆 に傾き、色むらなどの原因になることがあります。 4 V/vで「傾き補正　上下」を選び、 真ん中を押しこんで決定する。 電　源� 傾き補正　回転：　0� 傾き補正　上下：　0 設置時に次の調整を� 行ってください� で選択し� 終了�メニュ－� 決定� b 手順3: 地磁気による画像の傾きや 上下位置を補正する（つづき） 決 定 � 左-拡大-右� 押しこんで決定� 傾き補正　回転　　0 b 画面上下に表示されている バーを目安にして、傾きを 補正してください。 決 定 � 左-拡大-右� 押しこんで決定� 傾き補正　上下　　0 b 画面上下に表示されている バーを目安にして、画面の上 下位置を補正してください。 5 V/vで調整し、真ん中を押しこん で決定する。 画面の上下のバーが、画面の上下の端か らできるだけ均等になるように、位置を 補正します。数値は－5～＋5の範囲で変 わります。 6 メニューボタンを押す。 電源コードを今後抜き差しするたびに、 「傾き補正」画面を表示させるかどうかを 確認するメッセージが出ます。 7 「いいえ」が選ばれていることを 確認し、真ん中を押しこんで決 定する。 テレビの設置場所を変えたときは 画像の傾きや画面上下位置のずれを補正してく ださい。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 「画像傾き補正」を選び、真ん中を押しこん で決定する。 4 V/vで「傾き補正 回転」または「傾き補正 上 下」を選び、調整する。 5 操作終了後、メニューボタンを押して、メ ニューを消す。 ご注意 うまく補正しきれないときは、いったんテレビの電源を切 り、設置の場所を変えるか、テレビの向きを変えてから、も う1度、傾き補正の手順を行ってください。 電源を切らずに移動したり、向きを変えたりすると、補正が うまくされなかったり、色むらを起こす原因になります。 色むらが出たときは、移動したり、向きを変えたあとに、いっ たん電源を切って30分以上待ってから電源を入れてください。 または、電源を入れたままで30分以上待ってから、いったん電 源を切って、もう1度、電源を入れ直してください。 b メ ニ ュ ー 　　　はい　　� 　　　いいえ� 今後もこのメッセージを� 出しますか？� 45 テ レ ビ の 接 続 と 準 備 手順4: チャンネルを設定 する VHF/UHF放送は、自動でも手動でも受信設定 できます。はじめに自動設定することをおすす めします。 自動設定する 受信できるVHF/UHF放送を、リモコンの数字 ボタンに自動的に設定します。放送のある時間 帯に行ってください。 BS放送はお買い上げ時にすでに設定されてい ます。 自動設定したチャンネルを変更したり、放送の ないチャンネルをとばすときは、147～48 ページをご覧ください。 2~5 1,7 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 コ ン ト ロ ー ル DRC-MF モード切換� パレット� 次のページにつづく� b メ ニ ュ ー で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 決 定 � 左-拡大-右� 押しこんで決定� b テレビ設定� 　戻る� 　自動チャンネル設定：入� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　ＵＨＦ� 　選局：　　　　　　　ダイレクト で選択し� 終了�メニュ－� 決定� 決 定 � 左-拡大-右� 押しこんで決定� b � 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� 1 メニューボタンを押す。 2 V/vで「 （設定）」を選び、真ん 中を押しこんで決定する。 3 V/vで「テレビ設定」を選び、真 ん中を押しこんで決定する。 4 「自動チャンネル設定」が選ばれ ていていることを確認して、真 ん中を押しこんで決定する。 選ばれていないときは、V/vで選び、真ん 中を押しこんで決定する。 決 定 � 左-拡大-右� 押しこんで決定� b テレビ設定� 　戻る� 　自動チャンネル設定：� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　� 　選局：　　　　　　　� で選択し� 終了�メニュ－� 決定� 入� 切� 46 ケーブルテレビを見るには ケーブルテレビ放送会社との受信契約が必要で す。なお、ケーブルテレビを受信できない地域 もあります。このテレビでは、C13～C35まで のケーブルテレビチャンネルを受信できます。 詳しくは、お近くのケーブルテレビ放送会社に お問い合わせください。 1 ダイレクト選局になっていることを確認す る（153ページ）。 2 メニューボタンを押して、メニューを出 す。 3 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 4 V/vで「テレビ設定」を選び、真ん中を押し こんで決定する。 5 V/vで「バンド」を選び、真ん中を押しこん で決定する。 6 V/vで「CATV」を選び、真ん中を押しこん で決定する。 7 V/vで「チャンネル設定変更」を選び、真ん 中を押しこんで決定する。 8 V/vでケーブルテレビを映したいリモコンの 数字ボタンを選び、真ん中を押しこんで決 定する。 9 V/vで「CH」の数字をケーブルテレビの チャンネルにし、真ん中を押しこんで決定 する。 ケーブルテレビのチャンネルには、表示の 前に「C」がつきます。 例:C24 10 メニューボタンを押して、メニューを消 す。 ご注意 • ケーブルテレビとUHF放送を同時に受信したり、チャンネ ル設定したりすることはできません。 • ケーブルテレビで「10キー選局」（152ページ）をすると きは、自動設定で受信設定をした後、「10キー選局」に切 り換えてください。 手順4: チャンネルを設定する（つづき） 5 「自動チャンネル設定」が「入」 になっていることを確認して、 真ん中を押しこんで決定する。 「切」になっているときは、V/vで「入」を 選び、真ん中を押しこんで決定する。 「自動チャンネル設定実行中です」と表示 され、自動的に設定が始まります。 設定が終わると、下のメニューに変わり ます。 * 地域によっては、これまでご覧になっていたチャン ネル番号と異なる場合があります。 6 設定されたチャンネルを確認す る。 手動で設定し直したいときは 147ページをご覧ください。 ゴーストの少ない画像にしたいときは 154ページをご覧ください。 7 メニューボタンを押して、メ ニューを消す。 チャンネル設定を途中でやめるには 手順5で「自動チャンネル設定実行中です」の メッセージが出ている間に、リモコンのメ ニューボタンを押す。 リモコンの数字 ボタン 設定したチャンネル （新聞のテレビ欄など に載っているチャン ネル）* チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　４２� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� � で選択し� 終了�メニュ－� 決定� 決 定 � 左-拡大-右� 押しこんで決定� b 自動チャンネル設定� 実行中です� 47 テ レ ビ の 接 続 と 準 備 手動設定する 自動設定したチャンネルを変えたり、表示を書 き換えたり、放送のないチャンネルをとばすこ とができます。 1～12のチャンネル数字ボタンと、BS5、7、 9、11のBSチャンネルボタンの合計16チャン ネルのすべてを、手動で設定できます。 ご注意 BS5、7、9、11ボタンは、ボタン名と同じBSチャンネル用 としてだけでなく、13、14、15、16チャンネルボタンとし ても使えます。ただし、ボタン名と異なる他のチャンネルに 設定し直すと、各ボタンを押しても、BS5、7、9、11チャ ンネルを直接選局できなくなります。 リモコンの数字ボタンに設定したチャンネルを 変えるには リモコンの数字ボタンに好きなチャンネルが映る ように変えられます。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「テレビ設定」を選び、真ん中を押し こんで決定する。 4 V/vで「チャンネル設定変更」を選び、真ん 中を押しこんで決定する。 5 V/vで変更したいリモコンの数字ボタンを選 び、真ん中を押しこんで決定する。 リモコンの数字ボタン 設定したチャンネ ル（新聞のテレビ 欄などに載ってい るチャンネル） チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　４２� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� � で選択し� 終了�メニュ－� 決定� � チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　４２� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� � で選択し� 終了�メニュ－� 決定� 例: 2を押して46 チャンネルを見 たいときは、こ こを「46」にする 6 V/vで設定したチャンネルを変更し、真ん中 を押しこんで決定する。 7 メニューボタンを押して、メニューを消す。 ちょっと一言 手動設定でケーブルテレビの受信の設定をするときは、 「 （設定）」メニューで「テレビ設定」を選び、「バンド」を 「CATV」にしてください。詳しくは、（146ページ）をご覧 ください。 チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　４６� 　　３：　　　３� 　　４：　　　４� 　　５：　　４２� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� � で選択し� 終了�メニュ－� 決定� 次のページにつづく� リモコンの数字ボタン 48 放送のないチャンネルをとばすには チャンネル＋/－ボタンでチャンネルを選ぶと きや、チャンネルを一覧表示する（119ペー ジ）ときに、放送のないチャンネルをとばす （選局しない）ように設定できます。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「テレビ設定」を選び、真ん中を押し こんで決定する。 4 V/vで「チャンネル設定変更」を選び、真ん 中を押しこんで決定する。 5 V/vでとばしたいチャンネルを選び、真ん中 を押しこんで決定する。 6 V/vで「CH」を「– –」に変えて、真ん中を 押しこんで決定する。 7 メニューボタンを押して、メニューを消す。 リモコンの数字ボタン 設定したチャンネル （新聞のテレビ欄などに 載っているチャンネル） 例: 5チャンネルをとばす ときは、ここを選ぶ 例: 5チャンネルをと ばすときは、ここ を「– –」に変える 手順4: チャンネルを設定する（つづき） チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　　５� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� で選択し� 終了�メニュ－� 決定� チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　　５� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� で選択し� 終了�メニュ－� 決定� チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　　� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� で選択し� 終了�メニュ－� 決定� チャンネル表示を書き換えるには 画面に出るチャンネル表示は、新聞のテレビ欄 などに載っているチャンネルになっています。 これを、好きなチャンネル番号などに書き換え ることができます。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「テレビ設定」を選び、真ん中を押し こんで決定する。 4 V/vで「チャンネル表示書換」を選び、真ん 中を押しこんで決定する。 5 V/vで書き換えたいチャンネルを選び、真ん 中を押しこんで決定する。 6 V/vでチャンネル表示を書き換え、真ん中を 押しこんで決定する。 7 メニューボタンを押して、メニューを消す。 ちょっと一言 • チャンネルと表示が1対1で対応するように、チャンネル表 示を書き換えてください。複数のチャンネルを同一のチャ ンネル表示にすることもできますが、おすすめしません。 • BS放送のチャンネル表示は書き換えられません。 例: 42チャンネルを 「5」と表示したい ときは、ここを 「5」に変える 設定したチャンネル（新 聞のテレビ欄などに 載っているチャンネル） チャンネル表示 チャンネル表示書換� 　戻る　　　ＣＨ　　　表示� 　　９　　　　９：　　　９ � 　１０　　　１０：　　１０� 　１１　　　４２：　　４２� 　１２　　　１２：　　１２� 　１３　B S　 ５：B S　 ５� 　１４　B S　 ７：B S　 ７ � 　１５　B S　 ９：B S　 ９ � 　１６　B S １１：B S １１� で選択し� 終了�メニュ－� 決定� チャンネル表示書換� 　戻る　　　ＣＨ　　　表示� 　　９　　　　９：　　　９ � 　１０　　　１０：　　１０� 　１１　　　４２：　　４２� 　１２　　　１２：　　１２� 　１３　B S　 ５：B S　 ５� 　１４　B S　 ７：B S　 ７ � 　１５　B S　 ９：B S　 ９ � 　１６　B S １１：B S １１� で選択し� 終了�メニュ－� 決定� チャンネル表示書換� 　戻る　　　ＣＨ　　　表示� 　　９　　　　９：　　　９ � 　１０　　　１０：　　１０� 　１１　　　４２：　　　５� 　１２　　　１２：　　１２� 　１３　B S　 ５：B S　 ５� 　１４　B S　 ７：B S　 ７ � 　１５　B S　 ９：B S　 ９ � 　１６　B S １１：B S １１� で選択し� 終了�メニュ－� 決定� リモコンの数字ボタン 49 テ レ ビ の 接 続 と 準 備 決 定 � 左-拡大-右� 押しこんで決定� 決 定 � 左-拡大-右� 押しこんで決定� 手順5: BSアンテナの 設定をする BS放送を見るときは、BSアンテナ電源の設定 と、BSアンテナの向きを調整してください。 BSアンテナ電源を設定する BSアンテナのつなぎかた（マンションなどの 共同受信システムか、テレビなどに直接つない でいるかなど）に合わせて、BSアンテナへの 電源供給を設定します。 b b 3~6 2,7 ＢＳ設定� 　戻る� 　アンテナレベル� 　デコーダー / ビデオ：デコーダー� 　デコーダー入力切換� 　ＢＳアンテナ電源：オート� で選択し� 終了�メニュ－� 決定� 1 電源を入れ、BS放送を映す。 2 メニューボタンを押す。 3 V/vで「 （設定）」を選び、真ん 中を押しこんで決定する。 4 V/vで「BS設定」を選び、真ん 中を押しこんで決定する。 5 V/vで「BSアンテナ電源」を選 び、真ん中を押しこんで決定す る。 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル テレビ� 明るさ設定� DRC-MF モード切換� パレット� メ ニ ュ ー 決 定 � 左-拡大-右� 押しこんで決定� b b � ＢＳ設定� 　戻る� 　アンテナレベル� 　デコーダー / ビデオ：� 　デコーダー入力切換� 　ＢＳアンテナ電源：　切� 　　　　　　　　　　　連動� 　　　　　　　　　　　オート� � で選択し� 終了�メニュ－� 決定� 次のページにつづく� で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� � 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� 50 決 定 � 左-拡大-右� 押しこんで決定� レベルは� どう？� � � もう少し� アンテナ� 動かして� BSアンテナ電源　オ－ト� 70 80 アンテナレベル� 　戻る� 　ビープ音：切� で選択し� 終了�メニュ－� 決定� � 2,7 3~5 BSアンテナの向きを調整する BSアンテナをテレビに直接つないだときは、 アンテナの向きを2人で調整します。1人がテ レビ画面の画像とレベル表示を見て、もう1人 がレベル表示が最大になるように、BSアンテ ナを動かしながら調整します。 向きや角度については、BSアンテナの取扱説 明書もあわせてご覧ください。 ご注意 「BSアンテナ電源」が「切」になっているときは、「BSアンテ ナ電源」を「オート」または「連動」にしてください（149 ページ）。 手順5: BSアンテナの設定をする（つづき） b ＢＳ設定� 　戻る� 　アンテナレベル� 　デコーダー / ビデオ：デコーダー� 　デコーダー入力切換� 　ＢＳアンテナ電源：連動� で選択し� 終了�メニュ－� 決定� 6 マンションなどの共同受信シス テムのときは V/vで「切」を選び、真ん中を押しこんで 決定する。 BSアンテナをつないでいるときは V/vで「連動」または「オート」を選び、 真ん中を押しこんで決定する。 BSが映ったり消えたりするときは、「連 動」を選んでください。 7 メニューボタンを押して、メ ニューを消す。 ご注意 •「オート」にしていても、BSアンテナの電源供給システム によっては、うまく働かないことがあります。このときは 「連動」にしてください。 • 1本のBSアンテナに分配器などをつないでBS電波を分け、 このテレビと他のテレビやビデオ機器の両方でBSを受信で きるようにしているときは、このテレビを「オート」に、他 の機器を「連動」にしてください。このようにしないと、テ レビの電源を切ると他のテレビやビデオ機器からBSアンテ ナに電源が供給されないことがあります。他の機器の取扱 説明書もあわせてご覧ください。 設定 切 連動 zオート z：お買い上げ時の設定 BSアンテナへの電源供給の しかた 電源を供給しない。 テレビの電源が入っているときは つねに電源を供給する。テレビの 電源が切れているときは供給しな い。 テレビの電源が入っているとき に、テレビがBSアンテナに電源 を供給するかどうかを自動的に判 断する。テレビの電源が切れてい るときは供給しない。 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局 /0 コ ン ト ロ ー ル DRC-MF モード切換� パレット� 51 テ レ ビ の 接 続 と 準 備 ＢＳ設定� 　戻る� 　アンテナレベル� 　デコーダー / ビデオ：デコーダー� 　デコーダー入力切換� 　ＢＳアンテナ電源：オート� で選択し� 終了�メニュ－� 決定� 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b BSアンテナ電源　オ－ト� 0 0 アンテナレベル� 　戻る� 　ビープ音：切� で選択し� 終了�メニュ－� 決定� BSアンテナ電源　オ－ト� 70 80 音を聞いて調整するには 画面で確認できないときに便利です。 1 「BSアンテナの向きを調整する」の手順5の あと、V/vで「ビープ音」を選び、真ん中を 押しこんで決定する。 2 V/vで「入」を選び、真ん中を押しこんで決 定する。 3 手順6で連続した最も高い音階の音になるよ う、BSアンテナを調整する。 ちょっと一言 1つのBSチャンネルで調整すれば、他のBSチャンネルの調 整は不要です。 次のページにつづく� � 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� b 1 電源を入れ、BS放送を映す。 2 メニューボタンを押す。 3 V/vで「 （設定）」を選び、真ん 中を押しこんで決定する。 4 V/vで「BS設定」を選び、真ん 中を押しこんで決定する。 5 V/vで「アンテナレベル」を選 び、真ん中を押しこんで決定す る。 6 BSアンテナを動かして調整する。 受信中のアンテナレベルが、できるかぎ り最大の数値になるように、アンテナの 向きを調整し固定します。 メ ニ ュ ー で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 最大値（黄色の数字） 受信中のアンテナレベル （緑色の数字） 7 メニューボタンを押して、メ ニューを消す。 52 1 4 12 /選局 2 10 /0 12 /選局 数字ボタンの組み 合わせでチャンネ ルを選ぶ［10キー選局］ お買い上げ時は「ダイレクト選局」になってい ます。 「ダイレクト選局」は、リモコンの数字ボタン と同じチャンネルが映る選局方法で、受信でき るチャンネル数は最大16局です。 そのため、ケーブルテレビなど見たいチャンネ ルの数が16局を越えるときは、「10キー選局」 に変えてください。 「10キー選局」では、数字ボタンを十の位・一 の位の順に押した後、 12 /選局 � ボタンを押して、 チャンネルを選びます。0は 10/0ボタンを使いま す。 ちょっと一言 • BS放送は、「10キー選局」に変えても、リモコンのBS5～ 11ボタンを押して、直接選べます。 • 12 /選局を押さなくても、約3秒後に切り換わりますが、押すと すぐに切り換わります。 例）14チャンネル 20チャンネル デコーダー入力を設定する お買い上げ時は、すべてのB S チャンネルが 「オート」に設定され、BSデコーダー/ビデオ4入 力端子につないだBSデコーダー（WOWOW） などのスクランブルを自動的に判別しているた め、設定しなおす必要はありません。あえて、 設定を変更する場合は下記の手順で操作してく ださい。 ちょっと一言 MUSE-NTSCコンバーターをBSデコーダー/ビデオ4入力端 子につなぐときは、177ページの設定をしてください。 1 テレビでBS放送を映す。 2 メニューボタンを押して、メニューを出す。 3 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 4 V/vで「BS設定」を選び、真ん中を押しこ んで決定する。 5 V/vで「デコーダー入力切換」を選び、真ん 中を押しこんで決定する。 6 V/vでチャンネルを選び、真ん中を押しこん で決定する。 7 V/vで「テレビ」、「オート」または「デコー ダー」を選び、真ん中を押しこんで決定す る。 8 他のBSチャンネルを設定するときは、手順 6と7をくり返す。 9 メニューボタンを押して、メニューを消す。 手順5: BSアンテナの設定をする（つづき） 設定 テレビ オート デコーダー 内容 受信した映像・音声をそのまま 映す。 BSデコーダー（WOWOW）な どのスクランブルを自動判別。 BSデコーダー/ビデオ4入力端子 からの映像・音声を映す。 53 テ レ ビ の 接 続 と 準 備 1 メニューボタンを押す。 2 V/vで「 （設定）」を選び、真ん 中を押しこんで決定する。 3 V/vで「テレビ設定」を選び、真 ん中を押しこんで決定する。 b 2~5 1,6 � テレビ設定� 　戻る� 　自動チャンネル設定：入� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　ＵＨＦ� 　選局：　　　　　　　ダイレクト で選択し� 終了�メニュ－� 決定� 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル DRC-MF モード切換� パレット� 4 V/vで「選局」を選び、真ん中を 押しこんで決定する。 5 V/vで「10キー」を選び、真ん中 を押しこんで決定する。 6 メニューボタンを押して、メ ニューを消す。 ダイレクト選局に戻すには 手順5で「ダイレクト」を選ぶ。 ご注意 • チャンネルを自動設定する（145ページ）ときは、ダイレ クト選局に戻してから行ってください。 • ケーブルテレビのときは、手順3の後に下記の操作をした 後、手順4以降を行ってください。 1 V/vで「バンド」を選び、真ん中を押しこんで決定する。 2 V/vで「CATV」を選び、真ん中を押しこんで決定する。 3 手順4以降を行う。 メ ニ ュ ー 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� テレビ設定� 　戻る� 　自動チャンネル設定：入� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　� 　選局：　　　　　　　１０キー� � UHF で選択し� 終了�メニュ－� 決定� b 次のページにつづく� で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� � 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� テレビ設定� 　戻る� 　自動チャンネル設定：� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　ダイレクト� 　選局：　　　　　　　１０キー� � で選択し� 終了�メニュ－� 決定� 54 チャンネル＋/－ボタンで選ぶ放送を設定す るには お買い上げ時は1～12チャンネルとBS5、 BS7、BS9、BS11が順に選ばれるように設定 されています。ケーブルテレビなどでこれ以外 のチャンネルを選ぶときや、放送がないチャン ネルをとばすときは、次のように設定します。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押しこ んで決定する。 3 V/vで「テレビ設定」を選び、真ん中を押し こんで決定する。 4 V/vで「チャンネル設定変更」を選び、真ん 中を押しこんで決定する。 5 V/vで見たいチャンネル、またはとばしたい チャンネルを選び、真ん中を押しこんで決 定する。 6 V/vで見たいチャンネルのときは「受信」 を、とばしたいチャンネルのときは「– –」 を選び、真ん中を押しこんで決定する。 7 複数のチャンネルを設定するときは、手順5 と6をくり返す。 8 メニューボタンを押して、メニューを消す。 このテレビでは、建物や地形などによる妨害波 で起こるゴーストを、放送局から送信される ゴースト除去基準信号を感知して、少なくする （リダクション）ように、チャンネルごとに設 定できます。 「GR」はゴースト・リダクションの略です。 ご注意 • BS放送にはゴーストがないので、設定の必要はありませ ん。 • ビデオ機器の再生画像などテレビにつないだ機器の映像に 対しても設定できません。 ゴーストの少ない 画像にする ［ゴースト・リダクション］ 1 通常のテレビ（VHF/UHF）放送 を映す。 2 メニューボタンを押す。 b 2,9 3~8 チャンネル設定変更� 　戻る　　ＣＨ＋ / ーで� 　　　　１：　受信� 　　　　２：　　　� 　　　　３：　受信� 　　　　４：　受信� 　　　　５：　　　� 　　　　６：　受信� 　　　　７：　受信� 　　　　８：　受信� で選択し� 終了�メニュ－� 決定� 数字ボタンの組み合わせでチャンネ ルを選ぶ［10キー選局］（つづき） 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 決 定 � 左-拡大-右� 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� コ ン ト ロ ー ル DRC-MF モード切換� パレット� メ ニ ュ ー で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� 55 テ レ ビ の 接 続 と 準 備 3 V/vで「 （設定）」を選び、真ん 中を押しこんで決定する。 4 V/vで「テレビ設定」を選び、真 ん中を押しこんで決定する。 5 V/vで「GR設定変更」を選び、 真ん中を押しこんで決定する。 6 V/vで設定を変えたいチャンネ ルを選び、真ん中を押しこんで 決定する。 例:2チャンネルのGR設 定を変えたいときは、 ここを選ぶ 7 V/vで「入」または「切」を選び、 真ん中を押しこんで決定する。 8 複数のチャンネルを設定すると きは、手順5と6をくり返す。 9 メニューボタンを押して、メ ニューを消す。 ご注意 • ゴースト・リダクションは、チャンネルを切り換えた後、 数秒してから働き、大きなゴーストから順々に少なくして いきます。このとき、画像が一瞬またたくことがありま す。 • 受信している電波が弱いときは、大きなゴーストに働くと 別のゴーストが起きることがありますが、徐々に少なくし ていきます。 • アンテナの設置や調整のときは「GR」を「切」にすると、 ゴーストの少ない方向を確認できます。 • 次のときは効果が十分に出ないため、「GR」を「切」にし てください。 － ゴーストが大きすぎるとき － ゴーストが同時に10波以上起きているとき － 飛行機に反射して起きるゴーストなど、一定でないゴー ストのとき － 室内アンテナなどアンテナの設置や調整が適切に行われ ていないとき • 2画面（115ページ）のときは左画面のみ、インデックス 画面（119ページ）のときは親画面のみ、ゴースト・リダ クションが働きます。 テレビ設定� 　戻る� 　自動チャンネル設定：入� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　ＵＨＦ� 　選局：　　　　　　　ダイレクト で選択し� 終了�メニュ－� 決定� GR設定変更� 　戻る　　　ＣＨ　　　 GR� 　　１ 　　　 １：　　　入� 　　２ 　　　 ２：　　　切� 　　３ 　　　 ３：　　　切� 　　４ 　　　 ４：　　　入� 　　６ 　　　 　：　　　� 　　６ 　　　 ６：　　　切� 　　７ 　　　 ７：　　　切� 　　８ 　　　 ８：　　　切� で選択し� 終了�メニュ－� 決定� GR設定変更� 　戻る　　　ＣＨ　　　 GR� 　　１ 　　　 １：　　　入� 　　２ 　　　 ２：　　　入� 　　３ 　　　 ３：　　　切� 　　４ 　　　 ４：　　　入� 　　６ 　　　 　：　　　� 　　６ 　　　 ６：　　　切� 　　７ 　　　 ７：　　　切� 　　８ 　　　 ８：　　　切� で選択し� 終了�メニュ－� 決定� 決 定 � 左-拡大-右� 押しこんで決定� � 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� b 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b 決 定 � 左-拡大-右� 押しこんで決定� b リモコンの数字ボタン 設定したチャンネル（新聞のテレ ビ欄などに載っているチャンネル） 10キー選局のときは、「受信」また は「－－」と表示されます。 GR設定 GR設定変更� 　戻る　　　ＣＨ　　　 GR� 　　１ 　　　 １：　　　入� 　　２ 　　　 ２：　　　切� 　　３ 　　　 ３：　　　切� 　　４ 　　　 ４：　　　入� 　　５ 　　　 　：� 　　６ 　　　 ６：　　　切� 　　７ 　　　 ７：　　　切� 　　８ 　　　 ８：　　　切� で選択し� 終了�メニュ－� 決定� 決 定 � 左-拡大-右� 押しこんで決定� b 56 接続端子の名前と はたらき 他機との接続 ここでは、接続端子の名前とはたらき、 およびビデオデッキなど他の機器のつな ぎかたについて説明しています。 テレビを見るための接続と準備について は、「テレビの接続と準備」（137～55 ページ）をご覧ください。 1のページに詳しい説明があります。 1ヘッドホン端子（118ページ） ヘッドホンをつなぎます。 2ビデオ2入力端子（S1映像/映像/音声）（ビデオ ID-1システム）（174ページ） テレビゲームやビデオカメラレコーダーなどのビデ オ出力端子につなぎます。 映像� 左 音声 右� S1映像� ビデオIDー1システム� ビデオ2入力� テレビ前面 56 57 他 機 と の 接 続 ビデオID-1システム� S1映像�S1映像� 左� 右� ビデオ入力� 3 1 映像� 音声� BS デコーダー/ ビデオ4� 入力� BS/ ビデオ� 出力� ビットストリーム� 出力� 検波出力� AFC 入力� テレビ後面（左） 1のページに詳しい説明があります。 3ビデオ1、3入力端子（S1映像/映像/音声）（ビデ オID-1システム）（160～63、68、76ページ） ビデオデッキやレーザーディスクプレーヤー、DVD プレーヤーなどのビデオ機器、およびデジタルCS チューナーなどのビデオ出力端子につなぎます。 4BSデコーダー/ビデオ4入力端子（映像/音声）（ビ デオID-1システム）（170～72ページ） 以下の設定により、端子の働きが異なります。設定 のしかたについては、161ページをご覧ください。 「デコーダー」に設定したとき（172ページ） BSデコーダー入力端子として働きます。 BSデコーダー（WOWOW）やMUSE-NTSCコン バーターの映像/音声出力端子につなぎます。 「ビデオ4」に設定したとき（161ページ） ビデオ4入力端子として働きます。 ビデオデッキやレーザーディスクプレーヤー、DVD プレーヤーなどのビデオ機器、およびデジタルCS チューナーなどのビデオ出力端子につなぎます。 テレビ後面 5BS/ビデオ出力端子（映像/音声）（ビデオID-1シ ステム）（160～63ページ） ビデオデッキなどのビデオ入力端子につなぎます。 VHF/UHF、BS、ビデオ1～4入力*、AVマルチ入力 の信号を出力します。 * ただし、ビデオ1入力の信号については、「 （設 定）」メニューで「初期設定」を選び、「ビデオ出力設 定」で「ビデオ1あり」にする必要があります（161 ページ）。 また、ビデオ4入力の信号のときは、BSデコーダー/ ビデオ4入力端子をビデオ入力端子として働くように 設定する必要があります（161ページ）。 ご注意 • BSデコーダー（WOWOW）をつないでいるとき　　 は、スクランブルを解除した信号を出力します。 • コンポーネント入力端子につないだ機器の映像信号　 は出力しません。 BS固定（134ページ）のときのご注意 以下の信号を出力します。 • BS固定が「切」のとき: テレビに映っている映像と音声を出力します。 • BS固定が「入」のとき: テレビに映っている映像と音声には関係なく、BS固定 したBSチャンネルの映像と音声を出力します。 BS固定したBSチャンネルが二か国語放送など二重音 声番組のときは、二重音声ボタン（133ページ）で出 力する音声を選べます。なお、テレビのスピーカーか ら聞こえる音声は、二重音声ボタンで音声を切り換え ると一緒に切り換わります。 多画面のときのご注意 • 2画面（115ページ）のときは、左画面の信号を出 　力します。 • インデックス（119ページ）のときは、親画面の信 　号を出力します。 6AFC入力端子（177～80ページ） MUSE-NTSCコンバーターなどハイビジョン機器の AFC出力端子につなぎます。 7検波出力端子（170～72、77～79ページ） BSデコーダー（WOWOW）などのFM検波入力端子 につなぎます。 8ビットストリーム出力端子（170～71ページ） BSデコーダー（WOWOW）などのビットストリー ム入力端子につなぎます。 次のページにつづく� 58 VHF/UHF BS IF 入力� コントロールS AVマルチ� 入力� 3 2 1 コンポーネント入力� D4映像� D4映像� 映像� Y PB/CB PR/CR 入力� 出力� 左� 右� 音声� テジタル� チューナー� テレビ後面（右） テレビ後面 1のページに詳しい説明があります。 9コンポーネント1、2入力端子（D4映像/音声） （164、65、68、75、80ページ） D4映像入力端子* BSデジタルチューナーやデジタルCSチューナー、 ビデオ機器などのD映像出力端子につなぎます。 * D端子について詳しくは、「映像信号フォーマットに ついて」（191ページ）をご覧ください。 音声入力端子 BSデジタルチューナーやデジタルCSチューナー、 ビデオ機器の音声出力端子につなぎます。 D4映像入力端子での入力信号切換について （HDモード） 通常は、お買い上げ時の設定「HDモード：オート」 のままでお使いください。 D4映像入力端子に入力される以下の2種類の信号を 自動的に判別して、テレビ画面に映すためです。 • デジタルハイビジョン放送（有効走査線数1080 本）：D4映像入力端子にBSデジタルチューナーな どのデジタルハイビジョン放送機器がつながって いるとき。このテレビでは、750pの画像方式を 1125iの画像方式に変換して表示します。 • 従来のハイビジョン放送（有効走査線数1035 本）：D4映像入力端子に従来のハイビジョン （ベースバンド）機器がつながっているとき。デジ タルハイビジョンの識別制御信号がない映像信号 は、有効走査線数1035本の画像で表示します。 なお、「 （各種切換）」メニューで「HDモード」を 選び、「HDモード:1080」や「HDモード:1035」に 設定できます。このときは、設定していない方の信 号は正しく映りません。 接続端子の名前とはたらき （つづき） 59 他 機 と の 接 続 0コンポーネント3入力端子（Y PB/CB PR/CR 映像/音声）（175、79ページ） Y PB/CB PR/CR 映像入力端子 DVDプレーヤーのコンポーネントビデオ出力端子 （Y/CB/CRまたは、Y/B-Y/R-Y、Y/PB/PR）、または ハイビジョン機器の映像出力端子につなぎます。 音声入力端子 DVDプレーヤーまたはハイビジョン機器の音声出力 端子につなぎます。 コンポーネント3入力端子にハイビジョン・ビデオ デッキ（ベースバンド）をつなぐときは（179ページ） 「HDモード」を「HDモード:1035」に設定して、接 続してください。「 （各種切換）」メニューの「HD モード」を「1080」（お買い上げ時の設定）のままで 接続すると、正しく映像が映りません。これは、デ ジタルハイビジョンの有効走査線数が1080本である のに対し、従来のハイビジョン（ベースバンド）が 1035本になっているためです。 qaAVマルチ入力端子（173ページ） 別売りのAVマルチケーブル（VMC-AVM250）を 使って、“プレイステーション 2”、 “プレイステーション ”（PS one）または “プレイステーション”のAVマルチ出力端子につな ぎます。RGB、Y/CB/CR接続になり、よりきれいな 映像でゲームを楽しめます。 qsコントロールS端子（164～67ページ） 入力端子 他機のコントロールS出力端子につないで、他機か らテレビを操作できます。 出力端子 他機のコントロールS入力端子につないで、テレビ にリモコンを向けて他機を操作できます*。 または、ソニー製BSデジタルチューナーとの接続 で、「ソニー・デジタルチューナーコントロール」の 設定をすると、テレビのリモコンでBSデジタル チューナーの基本的な操作ができます。 * テレビの電源が入っているとき、またはスタンバイ/ オフタイマーランプが赤く点灯しているときに限りま す。テレビの電源が入っていない（スタンバイ/オフ タイマーランプが点灯していない）ときは、このよう な操作はできません。 qdBS IF入力端子（141、42ページ） BSアンテナからの同軸ケーブルをつなぎます。BS アンテナ用の電源を供給するため、DC15Vの直流 電圧が出ています。VHF/UHF用のアンテナ接続 ケーブルは絶対につながないでください。 qfVHF/UHFアンテナ端子（140、41ページ） VHF/UHF用のアンテナ接続ケーブルやケーブルテレビ のケーブルをつなぎます。 コンポーネント1、2、3入力端子につない だ機器の画像の色合いについて（カラーマ トリクス） コンポーネント1、2、3入力端子につないだBSデジタル チューナー、デジタルCSチューナーおよびDVDプレーヤー などの出力が、525p（480p）、1125i（1080i）、750p （720p）の各信号フォーマット**のとき、映像が自然な色あ いになるように設定できます。 通常はお買い上げ時の設定のままでお使いください。色あい が不自然になったときには、設定し直してください。 「 （各種切換）」メニューで「カラーマトリクス」を選び、コ ンポーネント1、2、3の各入力ごとに、480p、1080i、 720pの信号フォーマットを選んで、「Y/CB/CR」または「Y/ PB/PR」で、自然な色あいになる方に設定してください。 お買い上げ時は、「480p」は「Y/CB/CR」、「720p」は「Y/PB/ PR」、「1080i」では「Y/PB/PR」に設定されています。 **詳しくは、「映像信号フォーマットについて」（191ペー ジ）をご覧ください。 60 ビデオデッキ、ビデオカメラ、またはレーザー ディスクプレーヤーなどをつなぎます。それぞ れの機器の取扱説明書もあわせてご覧ください。 つなぐ端子 映像 S1映像 S1映像 S1映像 S1映像 S1映像 ビデオをつなぐ S1映像端子と映像端子のどちらにつなぐか 迷ったときは よりよい画質でご覧いただくために、下の表の 端子につないでください。 つなぐ機器にS映像端子がない場合は、映像端 子につなぎます。 つなぐ機器 レーザーディスクプレーヤー *1 ビデオデッキ*2 ビデオカメラの再生 BSデジタルチューナー*3 デジタルCSチューナー*3 DVDプレーヤー*4 テレビゲーム *1 三次元Y/C分離回路搭載のレーザーディスクプレーヤー のときは、接続による画質の差はほとんど生じません。 再生モードにはノーマルを選び、デジタルで再生しない でください。詳しくは、レーザーディスクプレーヤーの 取扱説明書をご覧ください。 *2 TBC（タイムベースコレクター）内蔵ビデオデッキで NTSC標準信号化できる場合も含みます。 *3 D映像出力端子付きのBSデジタルチューナーまたはデジ タルCSチューナーのときは、テレビのコンポーネント1 または2（D4映像）入力端子につないでください （164、65、68ページ）。 D4映像入力端子に入力される映像信号について詳しく は、「映像信号フォーマットについて」（191ページ）を ご覧ください。 *4 コンポーネントビデオ出力端子のあるDVDプレーヤーの ときは、テレビのコンポーネント入力端子につないでく ださい（175ページ）。 ご注意 テレビ本体下部は、デジタルチューナーを設置するため に設計されています。 ビデオデッキなどデジタルチューナー以外の機器をテレ ビ本体下部やスタンドの上段などテレビに近い場所に設 置すると、テレビがビデオデッキなどから干渉を受けや すくなるため、画像の乱れや画面上のノイズの原因にな ることがあります。 このときは、ビデオデッキなどをスタンドの下段、また はテレビから少し離れた場所に設置してください。 ビデオデッキ などの機器 画像の乱れやノイズが気になる ときは、ビデオデッキなどの機 器をスタンドの下段に設置して ください。 テレビから少し離れた 場所に設置してください。 61 他 機 と の 接 続 テレビのビデオ1～3入力のS1映像入力端 子と映像入力端子の両方につないだときは ビデオの映像信号をどちらの端子から入力する かを、ビデオ入力ごとにメニュー画面で設定で きます。お買い上げ時は、S1映像入力端子か ら入力された画像が映ります。 1 ビデオボタンをくり返し押して、切り換え たいビデオ入力を選ぶ。 2 メニューボタンを押して、メニューを出 す。 3 V/vで「 （各種切換）」を選び、真ん中を 押しこんで決定する。 4 V/vで「S映像」を選び、真ん中を押しこん で決定する。 5 S1映像入力端子から入力された画像を見る ときは V/vで「入」を選び、真ん中を押しこんで決 定する。 映像入力端子から入力された画像を見ると きは V/vで「切」を選び、真ん中を押しこんで決 定する。 6 メニューボタンを押して、メニューを消 す。 テレビのBSデコーダー/ビデオ4入力端子 にビデオ機器をつなぐときは ビデオ4入力端子として働くように、以下の設 定をしてください。 1 メニューボタンを押して、メニューを出 す。 2 V/vで「 （設定）」を選び、真ん中を押し こんで決定する。 3 V/vで「BS設定」を選び、真ん中を押しこ んで決定する。 4 V/vで「デコーダー/ビデオ」を選び、真ん中 を押しこんで決定する。 5 V/vで「ビデオ4」を選び、真ん中を押しこ んで決定する。 6 メニューボタンを押して、メニューを消す。 ビデオ1入力の信号をBS/ビデオ出力端子 から出力するときは お買い上げ時は、ビデオ1入力端子につないだ 機器の信号は、BS/ビデオ出力端子から出力さ れないようになっています。 そのため、BS/ビデオ出力端子につないだビデ オ機器などで、ビデオ1入力の映像や音声を楽 しむときなど（181ページ）は、以下の設定を してください。ビデオ1入力端子につないだ機 器の映像および音声がBS/ビデオ出力端子から 出力されます。 1 メニューボタンを押して、メニューを出す。 2 V/vで「 （設定）」を選び、真ん中を押し こんで決定する。 3 V/vで「初期設定」を選び、真ん中を押しこ んで決定する。 4 V/vで「ビデオ出力設定」を選び、真ん中を 押しこんで決定する。 5 V/vで「ビデオ1あり」を選び、真ん中を押 しこんで決定する。 6 メニューボタンを押して、メニューを消す。 次のページにつづく� 62 ビデオをつなぐ（つづき） S1映像� S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 BS/ ビデオ� 出力� ビデオ� VHF/UHF BS IF 入力� テレビ後面 2BS放送をビデオに録画するための接続です（134ペー ジ）。 ビデオを見るには ビデオボタンを押して、ビデオをつないだビデ オ1入力（「ビデオ1」）を表示させる。 詳しくは、122ページをご覧ください。 ご注意 • BS放送を録画するときは、BS固定をしてください（134 ページ）。BS固定をすると、ビデオをつないだ端子のビデ オ入力を選んで、録画している画像を確認し、テレビで受 信しているBS放送がビデオに正しく録画されているかを チェックできます。 1ビデオの再生画像を見るための接続です（122ページ）。 BS固定をしないと、チャンネルを選んだり、インデックス 画面を操作したときなどに、画像が乱れることがありま す。 • テレビをモニターとして使い、ビデオなどで編集するとき は、再生機をビデオ1入力を除いたビデオ2、3入力端子、 またはBSデコーダー/ビデオ4入力端子につないでくださ い。お買い上げ時は、ビデオ1入力端子につないだ機器の 信号はBS/ビデオ出力端子から出力されない設定になって いるためです（161ページ）。 BSチューナーのないビデオのとき BS放送を録画したり（必ずBS固定にしてくだ さい134ページ）、ビデオ機器の再生画像を見 るための接続です。 ビデオの取扱説明書もあわせてご覧ください。 BSアンテナより （138ページ） ：映像・音声信号の流れ VHF/UHF 出力端子へ S映像・音声出力端子へ 映像・音声入力端子へ VHF/UHF 入力端子へ S映像・音声コード （別売り:YC-810Sなど） ビデオにS映像出力端子が ないときは、S映像コード の代わりに映像・音声コー ド（別売り:VMC-810Sな ど）でつないでください。 1 2 映像・音声コード （別売り: VMC-810Sなど） アンテナより 63 他 機 と の 接 続 VHF/UHF BS IF 入力� BSチューナー内蔵ビデオ� S1映像� S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 1テレビとビデオの両方のBSチューナーを使うときの接続 です。ビデオ内蔵のBSチューナーでBS放送を裏録画し ながら、テレビ内蔵のBSチューナーで他のBS放送を見 ることができます。 ビデオを見るには ビデオボタンをくり返し押して、ビデオをつな いだビデオ1入力（「ビデオ1」）を表示させる。 詳しくは、122ページをご覧ください。 ご注意 テレビをモニターとして使い、ビデオなどで編集するとき は、再生機をビデオ1入力を除いたビデオ2、3入力端子、ま たはBSデコーダー/ビデオ4入力端子につないでください。お 買い上げ時は、ビデオ1入力端子につないだ機器の信号はBS/ ビデオ出力端子から出力されない設定になっているためです （161ページ）。 2ビデオの再生画像を見るための接続です（122ペー ジ）。 アンテナより テレビ後面 1 2 BSチューナー内蔵ビデオのとき ビデオ機器の再生画像を見るための接続です。 ビデオの取扱説明書もあわせてご覧ください。 ：映像・音声信号の流れ BS IF入力 端子へ BS IF出力 端子へ BSアンテナより S映像・音声出力端子へ VHF/UHF 入力端子へ VHF/UHF 出力端子へ S映像・音声コード （別売り:YC-810Sなど） ビデオにS映像出力端子が ないときは、S映像コード の代わりに映像・音声コー ド（別売り:VMC-810Sな ど）でつないでください。 64 BSデジタルチュー ナーをつなぐ 2000年12月から放送が開始されたBSデジタ ル放送を見るには、BSデジタルチューナーが 必要です。BSデジタルチューナーの取扱説明 書もあわせてご覧ください。 2 1 コンポーネント入力� D4映像� D4映像� テジタル� チューナー� コントロールS 入力� 出力� BSデジタルチューナー� S1映像�S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 VHF/UHF BS IF 入力� ビデオデッキ� * ソニー製コントロールS入力端子付きのBSデジタルチュー ナーをつなぐときの接続です。テレビのリモコンをテレビ に向けてBSデジタルチューナーの基本的な操作ができま す。(166ページ）。 また、テレビの電源が入っているときや、スタンバイ/オフ タイマーランプが赤く点灯しているときは、BSデジタル BSチューナーのないビデオのとき S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像出力端 子がないときは、Ｓ映 像コードの代りに映 像・音声コード（別売 り:VMC-810Sなど） でつないでください。 S映像・音声 出力端子へ S映像・音声入力端子へ S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像入力端子がないときは、Ｓ映像コード の代りに映像・音声コード（別売り:VMC-810Sなど） でつないでください。 S映像・音声出力端子へ D映像 出力端子へ コントロールS 入力端子へ 音声コード （別売り：RK- C310など） 音声出力 端子へ コントロールS 接続コード* （別売り: RK-G34など） テレビ後面 D映像コード （別売り:VMC- DD20など） VHF/UHF 出力端子へ アンテナより BSアンテナより サテライト用 同軸ケーブル （室内用:別売り） VHF/UHF 入力端子へ BS IF入力 端子へ サテライト分配器 （別売り:EAC- BC2など） チューナーのリモコンをテレビに向けてBSデジタルチュー ナーを操作することもできます。テレビ本体の電源が入っ ていない（スタンバイ/オフタイマーランプが点灯していな い）ときは、このような操作はできません。 ：映像・音声信号の流れ 65 他 機 と の 接 続 2 1 コンポーネント入力� D4映像� D4映像� テジタル� チューナー� VHF/UHF BS IF 入力� コントロールS S1映像�S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 BSデジタルチューナー� BSチューナー内蔵ビデオ� 入力� 出力� * ソニー製コントロールS入力端子付きのBSデジタルチュー ナーをつなぐときの接続です。テレビのリモコンをテレビ に向けてBSデジタルチューナーの基本的な操作ができま す。(166ページ）。 また、テレビの電源が入っているときや、スタンバイ/オフ タイマーランプが赤く点灯しているときは、BSデジタル S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像出力端 子がないときは、Ｓ映 像コードの代りに映 像・音声コード（別売 り:VMC-810Sなど） でつないでください。 S映像・音声 出力端子へ S映像・音声 入力端子へ S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像入力端子がないときは、Ｓ映像コード の代りに映像・音声コード（別売り:VMC-810Sなど） でつないでください。 S映像・音声出力端子へ D映像 出力端子へ コントロールS 入力端子へ 音声コード （別売り：RK- C310など） 音声出力 端子へ コントロールS 接続コード* （別売り: RK-G34など） テレビ後面 BSチューナー内蔵ビデオのとき D映像コード （別売り:VMC- DD20など） VHF/UHF 出力端子へ アンテナより BSアンテナより サテライト分配器 （別売り:EAC- BC2など） サテライト用同軸 ケーブル （室内用:別売り） BS IF 入力端子へ BS IF入力 端子へ BS IF出力 端子へ VHF/UHF 入力端子へ ：映像・音声信号の流れ 次のページにつづく� チューナーのリモコンをテレビに向けてBSデジタルチュー ナーを操作することもできます。テレビ本体の電源が入っ ていない（スタンバイ/オフタイマーランプが点灯していな い）ときは、このような操作はできません。 66 BSデジタルチューナーをつなぐ （つづき） BSデジタル放送を見るには コンポーネントボタンをくり返し押して、BS デジタルチューナーをつないだコンポーネント 1入力（「コンポーネント1（D端子）」）を表示さ せる。 詳しくは、122ページをご覧ください。 テレビのリモコンでデジタルチューナーの 操作をするには ソニー製コントロールS端子付きのBSデジタル チューナーをコンポーネント1入力につないだ ときは、テレビのリモコンをテレビに向けて、 BSデジタルチューナーの基本的な操作ができ ます。「ソニー・デジタルチューナーコントロー ル」の設定をしてください。 ご注意 テレビのリモコンではソニー製BSデジタルチューナーのチャ ンネルの選択、チューナー電源を切るなど以外はBSデジタル チューナーの操作はできません。基本的な操作以外は、BSデ ジタルチューナーのリモコンをテレビに向けてBSデジタル チューナーを操作してください。 1 コントロールS端子をつなぐ（164、65 ページ）。 2 メニューボタンを押して、メニューを出 す。 3 V/vで「 （設定）」を選び、真ん中を押し こんで決定する。 4 V/vで「初期設定」を選び、真ん中を押しこ んで決定する。 5 V/vで「ソニー・デジタルチューナーコント ロール」を選び、真ん中を押しこんで決定 する。 6 V/vで「あり」を選び、真ん中を押しこんで 決定する。 7 メニューボタンを押して、メニューを消 す。 8 テレビのリモコンのデジタルチューナーコ ントロールボタンを押す。 BSデジタルチューナーの電源が入り、コン ポーネント1入力に入力が切り換わって、 「ソニー・デジタルチューナー」の操作ガイ ド画面が数秒間表示されます。 ソニー・デジタルチューナー� チャンネル� ＋� � � 決定� で電源オフ� 決定� －� デ ジ タ ル チ ュ ー ナ ー コ ン ト ロ ー ル b 操作ガイド画面 “ソニー・デジタルチューナー”操作ガイド画 面で、テレビのリモコンをテレビに向けて、以 下の基本的な操作ができます。 リモコン操作を すると V/vを押すと 真ん中を 押しこむと 以下のようになります。 ソニー製BSデジタルチューナー のリモコンのチャンネル＋/－ボ タンと同じようにチューナーの チャンネルを選べます。 押すたびに、チャンネルが変わりま す。押したまま、連続でチャンネル を変えることはできません。 以下の表示が出ます。 B/bで「はい」を選び、真ん中を 押しこんで決定すると、コンポー ネント1入力につないだソニー製 BSデジタルチューナーの電源が 切れます。 決 定 � 左-拡大-右� 決 定 � 左-拡大-右� ソニー・デジタルチューナー� 決定� チ ュ ー ナ ー 電 源 を � 切 り ま す か ？ � はい� いいえ� で 選 択 し � 67 他 機 と の 接 続 操作ガイド画面を消すときは もう1度デジタルチューナーコントロールボタ ンを押す。 ご注意 •「ソニー・デジタルチューナーコントロール:あり」の設定 をすると、デジタルチューナーコントロールボタンを押し たとき、操作ガイド画面が出ます。コントロールS端子の 接続をしていないと、操作ガイド画面が出てもソニー製BS デジタルチューナーを操作できません。 • 1画面のときは、操作ガイド画面が消えても上記の操作が できます。2画面のときは、操作ガイド画面が表示されて いるときのみ、上記の操作ができます。 ちょっと一言 スタンバイ/オフタイマーランプが赤く点灯しているときは、 リモコンのデジタルチューナーコントロールボタンを押す と、自動的にテレビの電源が入ります。同時にソニー製BSデ ジタルチューナーの電源が入り、コンポーネント1入力に切 り換わります。 68 VHF/UHF デジタルCSチューナー� ビデオデッキ� S1映像�S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 2 1 コンポーネント入力� D4映像�D4映像� テジタル� チューナー� デジタルCSチュー ナーをつなぐ デジタルCS放送を見るには、デジタルCS放送 局と受信契約が必要です。詳しくはデジタル CS放送局へお問い合わせください。 デジタルCSチューナーの取扱説明書もあわせ てご覧ください。 テレビ後面 S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像出力端子が ないときは、Ｓ映像コード の代りに映像・音声コード （別売り:VMC-810Sなど） でつないでください。 S映像・音声 出力端子へ S映像・音声入力端子へ S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像入力端子がないときは、Ｓ映像コード の代りに映像・音声コード（別売り:VMC-810Sなど） でつないでください。 S映像・音声出力端子へ D映像コード （別売り:VMC- DD20など） D映像出力端子のあるデジタルCSチューナーのとき D映像出力端子へ 音声出力 端子へ 音声コード （別売り：RK- C310など） デジタルCS放送を見るには コンポーネントボタンをくり返し押して、デジタ ルCSチューナーをつないだコンポーネント入力 （「コンポーネント1（D端子）」、「コンポーネント 2（D端子）」のいずれか）を表示させる。 詳しくは、122ページをご覧ください。 VHF/UHF 出力端子へ アンテナより VHF/UHF 入力端子へ CS IF入力 端子へ CSアンテナより コンポーネント1入力に もつなげます。 ：映像・音声信号の流れ 69 他 機 と の 接 続 VHF/UHF デジタルCSチューナー� ビデオデッキ� S1映像�S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 ：映像・音声信号の流れ デジタルCS放送を見るには ビデオボタンをくり返し押して、デジタルCS チューナーをつないだビデオ入力（「ビデオ1」 ～「ビデオ4」のいずれか）を表示させる。 詳しくは、122ページをご覧ください。 S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像出力端子が ないときは、Ｓ映像コード の代りに映像・音声コード （別売り:VMC-810Sなど） でつないでください。 S映像・音声 出力端子へ S映像・音声 出力端子へ S映像・音声 出力端子へ S映像・音声 入力端子へ S映像・音声コード （別売り:YC-810S など） デジタルCSチュー ナーにＳ映像出力端 子がないときは、Ｓ 映像コードの代りに 映像コードでつない でください。 S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像入力端子がないとき は、Ｓ映像コードの代りに映像・音声 コード（別売り:VMC-810Sなど）で つないでください。 ビデオ2入力、またはBSデコー ダー/ビデオ4入力にもつなげます。 BSデコーダー/ビデオ4入力につな ぐときは、161ページをご覧くだ さい。 D映像出力端子のないデジタルCSチューナーのとき テレビ後面 VHF/UHF 出力端子へ アンテナより VHF/UHF 入力端子へ CS IF入力 端子へ CSアンテナより 70 S1映像� S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 検波出力� VHF/UHF BS IF 入力� BS/ ビデオ� 出力� ビットストリーム� 出力� BSデコーダー(WOWOW) ビデオデッキ� BS デコーダー/ ビデオ4� 入力� BSデコーダー （WOWOW）を つなぐ WOWOWを見るには、WOWOWと受信契約 が必要です。詳しくはWOWOWへお問い合わ せください。WOWOWを見るには、172 ページをご覧ください。 WOWOWと受信契約をすると送られてくる BSデコーダー（WOWOW）の取扱説明書もあ わせてご覧ください。また、BSデコーダー （WOWOW）とMUSE-NTSCコンバーターの 両方をつなぐときは、178ページもあわせて ご覧ください。 ご注意 • WOWOWを録画するときは、テレビ側でWOWOWを受 信し、録画してください。 • WOWOWも含めたBS放送を録画するときは、BS固定を してください（134ページ）。BS固定をすると、ビデオを つないだ端子のビデオ入力を選んで、録画している画像を確 認し、テレビで受信しているBS放送がビデオに正しく録画 されているかをチェックできます。 BS固定をしないと、チャンネルを選んだり、インデックス 画面を操作したときなどに、画像が乱れることがあります。 • BSデコーダー（WOWOW）は、必ずテレビのBSデコー ダー/ビデオ4入力端子につないでください。BSデコー ダー/ビデオ4入力端子以外につなぐと、チャンネルボタン （例:BS5）を押しても選局できません。 映像・音声コード （別売り: VMC-810Sなど） S映像・音声コード （別売り:YC-810S など） ビデオにＳ映像出力 端子がないときは、 Ｓ映像コードの代り に映像・音声コード （別売り:VMC-810S など）でつないでく ださい。 検波入力 端子へ BSデコーダー （WOWOW） に付属の映像 コード ビットストリー ム入力端子へ 映像・音声コード （別売り:VMC-810S など） 映像・音声 出力端子へ テレビ後面 BSチューナーのないビデオのとき BSアンテナより （142ページ） S映像・音声 出力端子へ VHF/UHF 出力端子へ 映像・音声 入力端子へ BSデコーダー（WOWOW）側で 「検波/映像」の設定を「検波」にする ：映像・音声信号の流れ VHF/UHF入力端子へ アンテナより 他 機 と の 接 続 71 S1映像� S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 VHF/UHF BS IF 入力� 検波出力� ビットストリーム� 出力� BSデコーダー(WOWOW) BSチューナー内蔵ビデオ� BS デコーダー/ ビデオ4� 入力� ：映像・音声信号の流れ BSチューナー内蔵ビデオのとき ご注意 • WOWOWを録画するときは、ビデオ側でWOWOWを受 信し、録画してください。 • ソニー以外のBSチューナー内蔵ビデオデッキの中には、上 記の接続でWOWOWを録画できないビデオがあります。 そのときは、ビデオデッキのメーカーのお客様窓口へご相 談ください。 • BSデコーダー（WOWOW）は、必ずテレビのBSデコー ダー/ビデオ4入力端子につないでください。BSデコー ダー/ビデオ4入力端子以外につなぐと、チャンネルボタン （例:BS5）を押しても選局できません。 テレビ後面 BSデコーダー （WOWOW）側で 「検波/映像」の設定を 「検波」にする S映像・音声コード （別売り:YC-810Sなど） ビデオにＳ映像出力端子が ないときは、Ｓ映像コード の代りに映像・音声コード （別売り:VMC-810Sなど） でつないでください。 S映像・音声 出力端子へ 映像・音声 入力端子へ BSデコーダー（WOWOW）に付属の映像コード 映像・音声 出力端子へ ビットスト リーム入力 端子へ 検波入力 端子へ 検波出力 端子へ ビットスト リーム出力 端子へ 映像・音声コード （別売り:VMC-810Sなど） BS IF 出力 端子へ VHF/UHF 出力端子へ アンテナより BSアンテナより VHF/UHF 入力端子へ BS IF入力 端子へ 映像・音声コード （別売り: VMC-810Sなど） ビットストリー ム入力端子へ 検波入力 端子へ 映像コード （別売り: VMC-10など） 映像・音声 出力端子へ 次のページにつづく� 72 BSデコーダー/ビデオ4入力端子にBSデ コーダー（WOWOW）をつなぐときは お買い上げ時は、デコーダー入力端子として働 くように設定されているため、設定し直す必要 はありません。 ビデオ4入力端子としてビデオデッキなどをつ ないでいた代りに、新たにBSデコーダー （WOWOW）をつなぎ直したときは、設定し直 してください。 1 メニューボタンを押して、メニューを出 す。 2 V/vで「 （設定）」を選び、真ん中を押し こんで決定する。 3 V/vで「BS設定」を選び、真ん中を押しこ んで決定する。 4 V/vで「デコーダー/ビデオ」を選び、真ん中 を押しこんで決定する。 5 V/vで「デコーダー」を選び、真ん中を押し こんで決定する。 6 メニューボタンを押して、メニューを消 す。 WOWOWを見るには BSデコーダー（WOWOW）の電源を入れて、 テレビのリモコンのBS5ボタンを押す。 St.GIGAを聞くには BSデコーダー（WOWOW）をつないでいると きにSt.GIGAを聞くときは、BSデコーダー （WOWOW）側で、音声を独立音声に切り換え てください（テレビで音声は切り換えられませ ん）。ただし、St.GIGAを聞くには、 WOWOWとは別に受信契約が必要です（ノン スクランブル放送のときを除く）。 また、 BSデコーダー（WOWOW）をつなが なくても、 St.GIGAがノンスクランブルで放 送しているときは、下記の操作を行うと St.GIGAを聞くことができます。 1 テレビのリモコンのBS5ボタンを押す。 2 メニューボタンを押して、メニューを出す。 3 V/vで「 （各種切換）」を選び、真ん中を 押しこんで決定する。 4 V/vで「TV/独立音声」を選び、真ん中を押 しこんで決定する。 5 V/vで「独立」を選び、真ん中を押しこんで 決定する。 6 メニューボタンを押して、メニューを消す。 ちょっと一言 2001年3月現在、St.GIGAはBS5チャンネルでのみ放送さ れています。 BSデコーダー（WOWOW）を つなぐ（つづき） 他 機 と の 接 続 73 AVマルチ� 入力� “プレイステーション 2”、 “プレイステーション ”（PS one） および“プレイステーション”をつなぐ ：映像・音声信号の流れ テレビ後面 AVマルチ入力端子専用 のマルチAVケーブル VMC-AVM250 （別売り） マルチAVケーブルの fマークがAVマルチ 入力端子の左側を向く ようにつなぐ。 “プレイステーション 2” 別売のマルチAVケーブルでつなぐときは RGB接続、またはY/CB/CR接続になり、高 画質な画像でゲームを楽しめます。 “プレイステーション 2”を使うには “プレイステーション 2”側のシステム設定画 面「コンポーネント映像出力」に合わせます。 AVマルチボタンをくり返し押して、「AVマル チRGB」または「AVマルチY/CB/CR」を表示さ せる。 詳しくは、123ページをご覧ください。 “プレイステーション ”（PS one）および “プレイステーション ”を使うには AVマルチボタンをくり返し押して、「AVマル チRGB」を表示させる。 詳しくは、123ページをご覧ください。 次のページにつづく� “プレイステーション 2”、 “プレイステーション ”（PS one）および “プレイステーション ”の取扱説明書もあわせ て、お読みください。 ご注意 “プレイステーション 2”の一部の機種では、マルチAV ケーブル（VMC-AVM250）で接続し、DVDビデオを再 生した場合、出力信号（RGB）がコンポーネント映像信 号（Y Cb/Pb Cr/Pr）に固定されるため、画面が乱れるこ とがあります。このテレビのAVマルチ入力端子は、この コンポーネント映像信号に対応していますが、「AVマル チ入力」が「AVマルチRGB」に選択されているとDVD が正しく再生されません。AVマルチボタンをくり返し押 して、「AVマルチY/CB/CR」を表示させ、入力を切り換 えてください。 詳しくは、“プレイステーション2”本体の取扱説明書を ご覧いただくか、下記にお問い合わせください。 株式会社　ソニー・コンピュータエンタテインメント　 インフォメーションセンター ナビダイヤル .................................. 0570-000-929 携帯電話・PHSでのこ利用は .................03-3475-7444 受付時間：10:00～18:00（土日祝日を除く） “プレイステーション”は株式会社ソニー・コンピュータエン タテインメントの登録商標です。 また、“PS one”は同社の商標です。 74 “プレイステーション 2”、 “プレイステーション”（PS one）および “プレイステーション”をつなぐ（つづき） ご注意 電子的なライフルやガン（銃）などで標的にして楽しむ シューティングゲームなどは、テレビの画面を使用できない ことがあります。詳しくは、各ソフトウェアの取扱説明書を ご覧ください。 テレビゲーム� 映像� 左 音声 右� S1映像� ビデオIDー1システム� ビデオ2入力� テレビ後面のビデオ1、 3入力、またはBSデ コーダー/ビデオ4入力 にもつなげます。 BSデコーダー/ビデオ4 入力につなぐときは、 161ページをご覧くだ さい。 テレビゲームに付属のケーブ ル、またはテレビゲームに対 応した別売りのケーブルや映 像・音声コード テレビゲームにS映像出 力端子があるときはS映 像コードでつなぐと、よ りきれいな映像が楽しめ ます。（BSデコーダー/ビ デオ4入力のときは、S映 像にはつなげません。） テレビ前面 ：映像・音声信号の流れ その他のテレビゲームなどをつなぐ テレビ前面のビデオ2入力端子にテレビゲーム をつなぎます。テレビゲームの取扱説明書もあ わせてお読みください。 テレビゲームをするには ビデオボタンをくり返し押して、テレビゲーム をつないだビデオ入力（「ビデオ1」～「ビデオ 4」のいずれか）を表示させる。 詳しくは、123ページをご覧ください。 他 機 と の 接 続 75 2 1 コンポーネント入力� D4映像�D4映像� テジタル� チューナー� DVDプレーヤー� ：映像・音声信号の流れ コンポーネントビデオ出力端子のある DVDプレーヤーのときは D端子ケーブルでつなぐとき テレビ後面 音声出力 端子へ D映像出力 端子へ 音声コード （別売り） D映像コード（別売り: VMC-DD20など） デジタルチューナーをつながない ときは、コンポーネント1入力に もつなげます。 DVDを見るには コンポーネントビデオ出力端子のあるDVDプ レーヤーのときは コンポーネントボタンをくり返し押して、 DVDプレーヤーをつないだコンポーネント入 力（「コンポーネント1（D端子）」、「コンポーネ ント2（D端子）」、「コンポーネント3」のいずれ か）を表示させる。 詳しくは、122ページをご覧ください。 D映像コードの代わりに、映像コード（別売り: VMC-DP20 など）を使ってY端子、 CB端子、 CR端子とD端子をつなぐ こともできます。 映像� Y PB/CB PR/CR 3 DVDプレーヤー� DVDプレーヤーを つなぐ コンポーネントビデオ出力端子のあるDVDプ レーヤーはテレビのコンポーネント入力端子に つなぐと、より高画質の画像をお楽しみいただ けます。 DVDプレーヤーの取扱説明書もあわせてご覧 ください。 テレビ後面 ：映像・音声信号の流れ コンポーネントビデオ出力端子にD端子 のないDVDプレーヤーのときは コンポーネントケーブルでつなぐとき 音声出力 端子へ DVDプレーヤーのコン ポーネントビデオ映像端 子は、メーカーにより色 や名前が異なります。右 表のようにつないでくだ さい。 DVDプレーヤーの 映像端子 Y端子 CB、B-Y、PB端子 CR、R-Y、PR端子 テレビの映像端子 Y端子 PB/CB端子 PR/CR端子 コンポーネン トビデオ出力 端子へ 音声コード （別売り） コンポー ネント3 入力へ 映像コード（別売り: VMC-DVD20Cなど） このコードの代りに、映像コード（別売 り:VMC-20C）を3本使い、同じ色の端子 どうしをつなぐこともできます。 D端子ピンケーブ ルでコンポーネン ト1、2入力にも つなげます。 次のページにつづく� 76 DVDプレーヤーをつなぐ （つづき） S1映像� S1映像� 左� 右� ビデオ入力� 1 映像� 音声� 3 DVDプレーヤー� テレビ後面 ：映像・音声信号の流れ DVDを見るには コンポーネントビデオ出力端子のないDVDプ レーヤーのときは ビデオボタンをくり返し押して、DVDプレー ヤーをつないだビデオ入力（「ビデオ1」～「ビ デオ4」のいずれか）を表示させる。 詳しくは、122ページをご覧ください。 コンポーネントビデオ出力端子のない DVDプレーヤーのときは S映像・音声 出力端子へ S映像・音声コード （別売り:YC-810Sなど） DVDプレーヤーにＳ映像出 力端子がないときは、 S映像コードの代りに映像 コードでつないでください。 BSデコーダー/ビデオ4入力 につなぐときは、映像・音声 コード（別売り:VMC-810S など）でつないでください。 ビデオ1、2入力、または BSデコーダー/ビデオ4入 力にもつなげます。 BSデコーダー/ビデオ4入 力につなぐときは、161 ページをご覧ください。 他 機 と の 接 続 77 1 テレビでBS放送を映す。 2 メニューボタンを押して、メニューを出す。 3 V/vで「 （設定）」を選び、真ん中を押し こんで決定する。 4 V/vで「BS設定」を選び、真ん中を押しこ んで決定する。 5 V/vで「デコーダー入力切換」を選び、真ん 中を押しこんで決定する。 6 V/vで「BS9」を選び、真ん中を押しこんで 決定する。 7 V/vで「デコーダー」を選び、真ん中を押し こんで決定する。 8 V/vで「BS5」を選び、真ん中を押しこんで 決定する。 9 V/vで「テレビ」を選び、真ん中を押しこん で決定する。 10 メニューボタンを押して、メニューを消す。 11MUSE-NTSCコンバーターで、画面モー ドを「フル」にする。 MUSE-NTSCコンバーターの取扱説明書も ご覧ください。 12 テレビのリモコンのBS9ボタンを押す。 ハイビジョン放送が映ります。 ご注意 MUSE-NTSCコンバーターによっては、ハイビジョン放送 （BS9チャンネル）を見るときにオートワイドが正しく働かな いことがあります。このときは、ワイド切換ボタンをくり返 し押して、画面モードを選んでください。 ちょっと一言 お買い上げ時は、すべてのBSチャンネルの「デコーダー入力 切換」が「オート」に設定されています。「オート」にする と、BSデコーダー/ビデオ4入力端子につないだ機器から入る WOWOWなどBS放送のスクランブルを、自動的に判別して 映します。 デコーダー入力切換� 　戻る� 　ＢＳ　１：オート� 　ＢＳ　３：オート� 　ＢＳ　５：オート� 　ＢＳ　７：オート� 　ＢＳ　９：オート　� 　ＢＳ１１：オート　� 　ＢＳ１３：オート　� 　ＢＳ１５：オート� � で選択し� 終了�メニュ－� 決定� 検波出力� AFC� 入力� MUSE-NTSC� コンバーター� BS デコーダー/ ビデオ4� 入力� MUSE-NTSC コンバーターを つなぐ 通常のテレビ放送と同等の画質（NTSC）で、 ハイビジョン放送（BS9チャンネル）を見られ ます。 MUSE-NTSCコンバーターの取扱説明書も必 ずご覧ください。 本機リモコンのBS9ボタンでハイビジョン 放送を見るには BSデコーダー（WOWOW）をつながないとき は、以下の接続と設定をしてください。テレビ のリモコンのBS9ボタンで、ハイビジョン放送 （BS9チャンネル）を見ることができます。 MUSE-NTSCコンバーターとBSデコーダー （WOWOW）の両方をつなぐときは、178 ページをご覧ください。 MUSE-NTSC コンバーターに 付属の映像コード 検波入力 端子へ AFC出力 端子へ 映像・音声出力端子へ 映像・音声 コード （別売り:VMC- 810Sなど） ：映像・音声信号の流れ テレビ後面 次のページにつづく� 78 S1映像�S1映像� 左� 右� ビデオ入力� 映像� 音声� 3 検波出力� AFC 入力� ビットストリーム� 出力� 1 BS デコーダー/ ビデオ4� 入力� MUSE-NTSC� コンバーター� BSデコーダー(WOWOW) MUSE-NTSCコンバーターとBSデコーダー（WOWOW）の両方をつなぐときは 以下の接続をしてください。また、MUSE-NTSCコンバーターとBSデコーダー（WOWOW）の取 扱説明書も必ずご覧ください。 ハイビジョン放送を見るには 1 テレビのリモコンのBS9ボタンを押す。 2 ビデオボタンをくり返し押して、MUSE- NTSCコンバーターをつないだビデオ入力 （「ビデオ1」～「ビデオ3」のいずれか）を表 示させる（122ページ）。 テレビ後面 S映像・音声出力端子へ 検波入力 端子へ AFC出力 端子へ S映像・音声コード （別売り:YC-810Sなど） MUSE-NTSCコン バーターにS映像出力 端子がないときは、S 映像コードの代りに映 像コードでつないでく ださい。 MUSE-NTSCコンバー ターに付属の映像コード BSデコーダー （WOWOW）に 付属の映像コード BSデコーダー （WOWOW）に 付属の映像コード ビットストリーム 入力端子へ ビデオ1、2入力に もつなげます。 映像・音声 出力端子へ 映像・音声 コード （別売り: VMC-810S など） ：映像・音声信号の流れ 検波出力 端子へ FM検波入力 端子へ MUSE-NTSCコンバーターを つなぐ（つづき） 3 MUSE-NTSCコンバーターで、画面モー ドを「フル」にする。 詳しくは、 MUSE-NTSCコンバーターの 取扱説明書をご覧ください。 ご注意 •この接続では、テレビのリモコンのBS9ボタンを押すだけ では、ハイビジョン放送は映りません。MUSE-NTSCコン バーターがビデオ入力端子に接続されているためです。 •MUSE-NTSCコンバーターによっては、ハイビジョン放送 （BS9チャンネル）を見るときにオートワイドが正しく働か ないことがあります。このときは、ワイド切換ボタンをくり 返し押して、画面モードを選んでください。 他 機 と の 接 続 79 MUSEデコーダー をつなぐ ハイビジョン放送（ベースバンド）をより高画質 で見ることができます。 MUSEデコーダーの取扱説明書もあわせてご覧 ください。 MUSE デコーダー� 検波出力� AFC� 入力� 映像� Y PB/CB PR/CR 3 コンポーネントケーブルでつなぐときは テレビ後面 音声コード （別売り） 映像コード（別売り） 映像出力 端子へ 音声出力 端子へ BS MUSE 入力端子へ AFC出力 端子へ ：映像・音声信号の流れ コンポーネント 3入力へ MUSEデコー ダーに付属の 検波接続ケー ブル MUSEデコー ダーに付属の AFC接続ケー ブル D端子ピン ケーブルで コンポーネ ント1、2 入力にもつ なげます。 次のページにつづく� MUSE デコーダー� AFC 入力� 検波出力� 2 1 コンポーネント入力� D4映像�D4映像� テジタル� チューナー� ：映像・音声信号の流れ テレビ後面 MUSEデコー ダーに付属の AFC接続ケー ブル MUSEデコー ダーに付属の検 波接続ケーブル 音声コード （別売り） コンポーネント入力へ 映像コード （別売り：VMC-DP20など） 映像出力 端子へ 音声出力 端子へ BS MUSE 入力端子へ AFC出力 端子へ デジタルチューナー をつながないときは、 コンポーネント1入力 にもつなげます。 D端子ピンケーブルでつなぐときは 80 ハイビジョン放送を見るには 1 MUSEデコーダーで、テレビをつないだ入 力を選ぶ。 2 テレビのリモコンのBS9ボタンを押す。 3 コンポーネントボタンをくり返し押して、 MUSEデコーダーをつないだコンポーネン ト入力（「コンポーネント1（D端子）」、「コ ンポーネント2（D端子）」、「コンポーネン ト3」のいずれか）を表示させる（122ペー ジ）。 詳しくは、MUSEデコーダーの取扱説明書 をご覧ください。 ちょっと一言 テレビのコンポーネント1、2入力端子（D4映像*）にMUSE デコーダーをつないでいるときは、お買い上げ時の設定「HD モード：オート」のままでお使いください。入力信号を自動 的に判別して、テレビの画面に映します。 詳しくは、158ページをご覧ください。 * D4映像について詳しくは、「映像信号フォーマットについ て」（191ページ）をご覧ください。 MUSEデコーダーをつなぐ （つづき） 他 機 と の 接 続 81 BS/ ビデオ� 出力� オーディオ機器� （ステレオやアンプ、カセットデッキなど）� オーディオ機器を つなぐ つないだオーディオ機器でテレビの音量を調整 したり、つないだスピーカーからテレビの音声 を聞いたりできます。 オーディオ機器の取扱説明書もあわせてご覧く ださい。 テレビ後面 ：音声信号の流れ ちょっと一言 • コンポーネント入力とAVマルチ入力につないだ機器の音声信 号も出力できます。ただし、映像信号は出力されません。 • お買い上げ時は、ビデオ1入力につないだ機器の信号は出 力しない設定になっています。ビデオ1入力につないだ機 器の映像および音声を出力するときは、「 （設定）」メ ニューで「初期設定」を選び、「ビデオ出力設定」を「ビデ オ1あり」にしてください（161ページ）。 ご注意 テレビの音量や音質の設定を変えても、オーディオ機器の音 量や音質の設定は変わりません。 BS固定（134ページ）のときのご注意 以下の信号を出力します。 • BS固定が「切」のとき: テレビに映っている映像と音声を出力します。 • BS固定が「入」のとき: テレビに映っている映像と音声には関係なく、BS固定した BSチャンネルの映像と音声を出力します。 BS固定したBSチャンネルが二か国語放送など二重音声番 組のときは、二重音声ボタン（133ページ）で出力する音 声を選べます。なお、テレビのスピーカーから聞こえる音 声は、二重音声ボタンで音声を切り換えると一緒に切り換 わります。 音声入力端子へ 音声コード （別売り: RK-C310など） 82 故障かな？ と思ったら このテレビには自己診断表示機能がついています。これ はテレビに異常が起きたときに、スタンバイ/オフタイ マーランプの点滅およびその回数でテレビの状態をお知 らせし、よりスムーズにサービス対応させていただくた めの機能です。スタンバイ/オフタイマーランプが赤く点 滅したら、下の手順にそって、お買い上げ店またはソ ニーサービス窓口にご相談ください。ご相談の内容に よっては、修理が必要な場合があります。 スタンバイ/オフタイマー ランプ（赤） 自己診断表示－画面が消え、スタンバ イ/オフタイマーランプが点滅したら 1 スタンバイ/オフタイマーランプの点滅回数を数えてく ださい。3秒おきに点滅します。 たとえば、2回点滅t3秒あきt2回点滅…この場合の 点滅回数は2回です。 2 テレビ本体の電源スイッチで電源を切り、電源コンセ ントを抜いてから、お買い上げ店またはソニーサービ ス窓口に点滅回数を知らせてください。 その他 ここでは、テレビが正常に動かないとき に解決する方法や、お手入れのしかたな どについて説明しています。 また、各部の名前や索引を使って、知り たい情報を探すこともできます。 修理に出す前に、もう1度、点検をしてくださ い。それでも、正常に動作しないときは、お買 い上げ店またはソニーサービス窓口にご相談く ださい。 ご相談になるときは、次のことをお知らせくだ さい。 テレビ本体の型名： ケーブイ ディーゼット KV-32DZ950, ケーブイ ディーゼット KV-36DZ950 画面サイズ（番号）がどれかわからないとき は、保証書に記載されている型名をお知らせく ださい。 リモコンの型名： アールエム ジェイ RM-J245 故障の状況：できるだけくわしく 購入年月日： 82 そ の 他 83 • 電源コードをしっかりつないでください。 • テレビ本体の電源を入れてください。 • アンテナ線をしっかりつないでください。 • チャンネルを合わせ直してください（145ページ）。 • テレビの消し忘れを防ぐため、放送終了後（2画面では操作画面、 メモでは左画面、インデックス画面では親画面の放送終了後）、ま たは放送のないチャンネルを受信している状態で約10分過ぎる と、「オートシャットオフ」と表示されて、自動的にスタンバイ状態 になります。 • オフタイマーを設定していませんでしたか?（136ページ） • 接続コードをしっかりつないでください。 • リモコンの入力切換用のボタンを押してください（122ページ）。 • S映像入力のときは、「 （各種切換）」メニューで「S映像」を「入」 にしてください（161ページ）。 •“プレイステーション2”をAVマルチ入力につないでいるときは、 “プレイステーション2”のコンポーネント出力の設定とテレビの AVマルチ（RGBまたはY/CB/CR）入力を合わせてください。 （123ページ） BSアンテナを直接つないでいる場合 •「 （設定）」メニューで「BS設定」を選び、「BSアンテナ電源」を 「オート」または「連動」にしてください（149ページ）。 • BSアンテナ側は防水型コネクターをつないでください。 • アンテナの大きさが適切かを確認してください。 • アンテナの前方に障害物があれば取り除いてください。 • アンテナの方向・角度を調整してください（150ページ）。 マンションなどの共同受信システムの場合 •「 （設定）」メニューで「BS設定」を選び、「BSアンテナ電源」を 「切」にしてください（150ページ）。 • サテライト分波器でVHF/UHFとBSを分波してください（141 ページ）。 • ケーブルの芯線をコネクターに正しく差し込んでください。 複数のBS機器をサテライト分配器でつないでいる場合 • BSアンテナ用電源を供給する機器のスイッチを「入」にしてください。 その他 • BSの放送時間を確認してください。 • 雨や雪が降ると映りが悪くなることがあります。また、晴れていて も、BSを送信する放送衛星会社の地域で雨や雪が降っても映りが 悪くなることがあります。 • テレビの近くで携帯電話や電子レンジなどを使用すると、映像や音 声が乱れることがあります。 • BS専用のケーブルを使ってください（142ページ）。 • アンテナコネクター（バルーン）を使っていないかを確認してください。 • WOWOWなどのスクランブル放送でないかを確認してください。 • BS固定にしていないかを確認してください（134ページ）。 • WOWOWを見るには、WOWOWと受信契約が必要です。詳し くはWOWOWへお問い合わせください。 • BSデコーダー（WOWOW）は、テレビのBSデコーダー/ビデオ4 入力端子につないでください。 •「 （設定）」メニューで「BS設定」を選び、「デコーダー/ビデオ」 を「デコーダー」にしてください（172ページ）。 Ｂ Ｓ 放 送 が 映 ら な い ／ 乱 れ る テレビの症状と対処のしかた 症状　　 対処のしかた 画 像 が 出 な い すべてのチャンネルが映らな い。 特定のチャンネルだけが映らない。 テレビの電源が突然切れた/い つのまにか消えていた（スタン バイ状態になった）。 つないだ機器の画像が出な い。 BS放送が映らない/画像が乱 れている。 BS放送のチャンネルが切り換 わらない。 WOWOWが映らない。 次のページにつづく� 84 故障かな？と思ったら （つづき） 症状　　 対処のしかた き れ い に 映 ら な い • アンテナ線をしっかりつないでください。 • アンテナの位置、方向、角度を調整してください。 •「 （設定）」メニューで「テレビ設定」を選び、「GR設定変更」で 「GR」を「入」にしてください（154ページ）。 • アンテナが風でこわれたり曲がったりしていないか確認してくださ い。 • アンテナの寿命を確認してください（通常3～5年、海辺では1～2 年）。 • ヘアードライヤー、自動車、バイクなどからの雑音電波の干渉を受 けています。アンテナはなるべく道路から離して設置してくださ い。 • 明るさ設定ボタンを押して、画質設定を選んでください（111 ぺージ）。 •「 （画質/音質）」メニューで、画質を調整してください。 •「消費電力:減」のときは、画面が暗くなります（112ぺージ）。 • 明るさ設定ボタンを押して、画質設定を選んでください（111ぺージ）。 • テレビをマンションの壁、金属スタンド、ビデオデッキまたはス ピーカーなどから離して置いてください。 • テレビをしばらく見た後、テレビの向きを変えると色むらが発生す ることがあります。このときは、地磁気の影響を受けています。 1度電源を切り、約30分後にテレビを見る向きにしてから電源を入 れ直すと、自動消磁回路が働き、地磁気の影響が軽減されます。 •「 （設定）」メニューで「画像傾き補正」を選び、「傾き補正 回転」 と「傾き補正 上下」を調整してください（143ページ）。 • 付属のアンテナ接続ケーブルを使って、テレビアンテナをつないで いるかを確認してください。 • アンテナ線は他の電源コードや接続ケーブルからできるだけ離して ください。 • 室内アンテナは特に電波妨害を受けやすいため、使わないでください。 • ビデオヘッドが干渉しています。できるだけビデオをテレビから離 して置いてください。 •「 （各種切換）」メニューで「AVマルチ画面位置」を調整してくだ さい（124ページ）。 •“プレイステーション2”をAVマルチ入力につないでいるときは、 “プレイステーション2”のコンポーネント出力の設定とテレビの AVマルチ（RGBまたはY/CB/CR）入力を合わせてください。 （123ページ） 画像が二重、 三重になる。 雪が降るような 画面、うすい画 面、風がふくと ちらつく。 斑点や点模様が 走る。 色がつかない、 色がおかしい、 画面が暗い。 画面がまぶしい。 画面の一部に 色むらがあ る。 画像が傾いて いる、上下にか たよっている。 縞状のノイズが多い。 ビデオの再生/録画時に縦縞状 のノイズが出る。 AVマルチ入力端子につないだ “プレイステーション 2” “プレイステーション ”（PS one） や“プレイステーション”の画像 がずれる。 AVマルチ入力端子につないだ “プレイステーション 2”の画像 がきれいに映らない。 そ の 他 85 次のページにつづく� 画 面 が 一 瞬 光 る ワ イ ド 画 面 が 切 り 換 わ る テ レ ビ か ら 異 音 が す る • 音量が下がりきっていないか確認してください。 • 画面に「消音」の表示が出ているときは、リモコンの消音ボタンか 音量＋ボタンを押して表示を消してください。 • ヘッドホンを抜いてください。 • 付属のアンテナ接続ケーブルを使って、テレビアンテナをつないで いるかを確認してください。 • アンテナ線は他の電源コードや接続ケーブルからできるだけ離して ください。 • 室内アンテナは特に電波妨害を受けやすいため、使わないでください。 •「 （設定）」メニューで「初期設定」を選び、「オートステレオ」を 「切」にしてください（133ページ）。 • 黒く表示されている項目は選べません（見ている画像の種類やメ ニューの設定によって、選べないように制約されています）。 BSアンテナをつないでいるときは 142ページの内容を確認してください。それでも表示が消えないと きは、テレビの電源を切り、お買い上げ店またはソニーサービス窓 口にご相談ください。 2 表示が消えたときは、もう一度、受信設定してください（149 ページ）。そのときに、「 （設定）」メニューで「BS設定」を選 び、「BSアンテナ電源」を「オート」または「連動」にしてから行っ てください。 マンションなど共同受信システムのときは 142ページ下の手順1～2にしたがって操作し、手順3で「BSアンテ ナ電源」を「切」にしてください。 2それでも表示が消えないときは、テレビの電源を切り、お買い上 げ店またはソニーサービス窓口にご相談ください。 • CMが入ったり番組が変わったりするときなどに、画面サイズが変 わって不自然に見えたり、変わるまでに数秒間かかったりすること があります。番組に最適なワイド画面をテレビが判断しているため です（113ぺージ）。 • 識別制御信号のある画像を受信して、自動的に信号に対応した画面 モードになるためです（113ぺージ）。 • オートワイドが働いているときに、ワイド切換ボタンでワイド画面 を切り換えていませんか。チャンネルや入力を変えたりするとオー トワイドが働き、自動的にワイド画面に切り換わります。ワイド切 換ボタンで切り換えた画面モードで固定したいときは、「 （画面 モード）」メニューで「オートワイド設定」を選び、「オートワイド」 を「切」にしてください（125ぺージ）。 • 周囲との温度差でキャビネットが伸縮し、「ピシッ」という音が出 ることがありますが、テレビに影響はありません。 • 地磁気などの影響を取り除く自動消磁機能の動作音です。ソニーの テレビは、トリニトロン管を使用しているため、音が大きく感じら れることがありますが、異常ではありません。ご安心ください。 • テレビ内部で発生する静電気が原因で、テレビに影響はありません。 • ブラウン管内で、電源が入る際に発生する高電圧のために、ブラウ ン管内の蛍光部が光るためです。テレビの性能その他に影響はあり ません。 メ ニ ュ ー が 選 べ な い ／ 表 示 が 消 え な い 音 が 出 な い ／ 雑 音 が 多 い 画像は出るが、音が出ない。 雑音が多い。 メニューで選べない項目があ る。 「BSアンテナ電源を確認して ください」の表示が消えない。 オートワイドのときに画面 モードが勝手に切り換わる。 「ピシッ」というきしみ音が出 る。 電源を入れたときにブーンと いう音がする。 テレビの電源を切った直後に テレビの後ろからパチパチ音 がする。 暗い部屋で電源を入れたとき に、画面周辺が一瞬光って見 える。 症状　　 対処のしかた 86 リ モ コ ン が 働 か な い 症状　　 対処のしかた リモコンで操作できない。 リモコンのチャンネル数字ボ タンを押しても、チャンネル が選べない。 • 電池を交換してください。 • 電池のeEを正しい向きに入れてください。 • テレビ本体のスタンバイ/オフタイマーランプが赤く点灯していな いときは、テレビ本体の電源スイッチを押してください。 • リモコンをテレビのリモコン受光部に正しく向けて、近くから操作 してください。 • リモコン受光部の近くに蛍光灯などの強い照明があたっているとき は、照明があたらないように、照明器具またはテレビの位置を調整 してください。 ダイレクト選局の場合（152ページ） •「 （設定）」メニューで「テレビ設定」を選び、「選局」が「ダイレ クト」になっているかを確認してください。 10キー選局の場合（152ページ） •「 （設定）」メニューで「テレビ設定」を選び、「選局」が「10キー」 になっているかを確認してください。 • 11チャンネルは 1 を2回、12チャンネルは 1 と 2 を続けて押して から、 12 /選局を押してください。 • チャンネル数字ボタンに続けて 12 /選局を押してください。 故障かな？と思ったら （つづき） そ の 他 87 ブラウン管表面が汚れているときは、市販のガ ラスクリーナー、または研磨剤の入っていない 中性洗剤を水で薄め、柔らかい布に含ませ固く 絞ってから、拭き取ってください。 表面を傷つけることがあるため、固い布の使用 や、から拭きはやめてください。また、塩素系 や塩酸などの酸性洗浄液や、クレンザーや歯磨 粉など研磨剤入りの洗浄剤も使わないでくださ い。 ブラウン管表面の お手入れについて このテレビは日本国内専用です。電源電圧や放 送規格の異なる海外ではお使いになれません。 保証書について • この製品は保証書が添付されていますので、お買い上げの 際、お買い上げの店からお受け取りください。 • 所定事項の記入および記載内容をお確かめのうえ、大切に 保存してください。 • 保証期間は、お買い上げ日より1年間です。ただし、ブラ ウン管代およびブラウン管の交換にともなう技術料、出張 料は2年間無料です。 アフターサービス 調子が悪いときはまずチェックを 「故障かな？と思ったら」の項を参考にして、故障かどうかを お調べください。 それでも具合が悪いときはサービス窓口へ お買い上げ店、または添付の「ソニーご相談窓口のご案内」 にある、お近くのソニーサービス窓口にご相談ください。 保証期間中の修理は 保証書の記載内容に基づいて修理させていただきます。 詳しくは保証書をご覧ください。 保証期間経過後の修理は 修理によって機能が維持できる場合は、ご要望により有料で 修理させていただきます。 部品の保有期間について 当社では、カラーテレビの補修用性能部品（製品の機能を維 持するために必要な部品）を、製造打ち切り後8年間保有して います。この部品保有期間を修理可能の期間とさせていただ きます。保有期間が経過した後でも、故障箇所によっては修 理可能の場合がありますので、お買い上げ店か、サービス窓 口にご相談ください。 部品の交換について この製品は、修理の際に交換した部品を再生、再利用する場 合があります。 その際、交換した部品は回収させていただきます。 保証書とアフター サービス ダンパーワイヤー 画面に細い横線が出たら（ダンパーワイ ヤー） 画像によっては、極めて細い水平線が見え ることがあります。これは、ダンパーワイ ヤーと呼ばれる線材の影で、位置は下図に 示されているとおりです。ダンパーワイ ヤーはトリニトロン管内部のアパチャーグ リルの振動を抑えるために取り付けられて おり、より高画質な映像をお楽しみいただ けるように工夫されたものです。 お買い上げ店 TEL. お近くのサービスステーション TEL. This television is designed for use in Japan only and cannot be used in any other country. ご相談になるときは次のことをお知らせください。 型名：KV-32DZ950, KV-36DZ950 故障の状態：できるだけくわしく 購入年月日： 88 AVマルチ入力端子 12ピン BS/ビデオ出力端子 映像:ピンジャック、1Vp-p、 75Ω、不平衡、同期負 音声: ピンジャック、2チャンネル、 500mVrms インピーダンス 4.7kΩ以下 テレビ放送の音声の100%変調時、ま たはBS放送の最大出力 –12dB時の数値です。 ヘッドホン端子 ステレオミニジャック 負荷インピーダンス16Ω以上 検波出力端子 ピンジャック、75Ω、0.67Vp-p ビットストリーム出力端子 ピンジャック、75Ω、0.5Vp-p AFC入力端子 ピンジャック、75Ω コントロールS入出力端子 ミニジャック 電源部・その他 消費電力 KV-32DZ950:235W KV-36DZ950:255W 消費電力（リモコン待機時）:KV-32DZ950/36DZ950共通 です。 BS固定が「切」：0.01W BS固定が「入」：12W 年間消費電力量** KV-32DZ950:290kWh/年 KV-36DZ950:318kWh/年 ** 年間消費電力量とは:省エネルギー法に基づいて、型サイズや受 信機の種類別の算定式により、一般家庭での平均視聴時間（4～ 5時間）を基準に算出した、一年間に使用する電力量です。 最大外形寸法 KV-32DZ950:83.8×65.9×55.3cm KV-36DZ950:93.6×71.0×59.1cm （幅×高さ×奥行き） 質量 KV-32DZ950:約68.8kg KV-36DZ950:約89.8kg 電源 AC100V、50/60Hz 付属品 リモートコマンダー　RM-J245（1） 乾電池　単3形（2） アンテナ接続ケーブル（1） 取扱説明書（1） 保証書（1） ソニーご相談窓口のご案内（1） 安全のために（1） 安全点検のおすすめ（1） 別売りアクセサリー テレビスタンド KV-32DZ950:SU-32DZ KV-36DZ950:SU-36DZ ステレオヘッドホン MDR-AV55 テレビラック固定ベルト BLT-R10 BSアンテナなど 接続ケーブルなど • このテレビは「高調波ガイドライン」適合品です。「高調波ガイ ドライン」適合品とは、通商産業省・資源エネルギー庁の定めた 「家電・汎用高調波抑制対策ガイドライン」に基づき、商用電力 系統の高調波環境目標レベルを考慮して設計・製造した製品で す。 • "SUPER FINE PITCH FDトリニトロン管"は、従来の"FDト リニトロン管"からアパチャ－グリルのピッチを高精細化した ソニー独自のブラウン管の名称です。 • このテレビは米国BBE社の所有する特許USP4638258と 4482866を使用しています。 BBEとBBEのシンボルは、BBE Sound, Inc. の登録商標で す。 • このテレビは日本国内用ですから、電源電圧、放送規格の異な る外国ではお使いになれません。 • 仕様および外観は改良のため予告なく変更することがあります が、ご了承ください。 システム 受信方式 NTSC方式 受信チャンネル VHF 1～12チャンネル UHF 13～62チャンネル CATV C13～C35（ケーブルテレビ放送会社 との受信契約が必要） BS1、3、5、7、9、11、13、15 ブラウン管* KV-32DZ950:スーパーファインピッチFDト リニトロン102度偏向32型 KV-36DZ950:スーパーファインピッチFDト リニトロン102度偏向36型 * テレビの型（32型など）は画面寸法を表すものではなく、ブラ ウン管の外径対角寸法を基準とした大きさの目安です。 画面寸法 KV-32DZ950:66.2×37.3、76cm対角 KV-36DZ950:75.2×42.3、86.2cm対角 （幅×高さ、対角径） 使用スピーカー ウーファー 12cm 丸（1） フルレンジスピーカー（4×12cm楕円）（2） ツイータ－ 2cm 丸（2） 音声出力 実用最大：ウーファー14W、 　　　　　　　　　　　　　　ミッドレンジ/ツィーター5W×2 （JEITA） 入出力端子 アンテナ端子 VHF/UHF、BS IF 75Ω F型コネクター （コンバーター用電源出力、DC15V最大4W） ビデオ1、2、3入力端子 S1映像: 4ピンミニDIN Y:1Vp-p、75Ω、不平衡、同期負 C:0.286Vp-p（バースト信号）、75Ω 映像: ピンジャック、1Vp-p、 75Ω、不平衡、同期負 音声: ピンジャック、2チャンネル、 500mVrms、インピーダンス 47kΩ以上 BSデコーダー/ビデオ4入力端子 映像:ピンジャック、1Vp-p、 75Ω、不平衡、同期負 音声: ピンジャック、2チャンネル 500mVrms 入力インピーダンス 47kΩ以上 コンポーネント1、2入力端子 D4映像: Y:1Vp-p（0.3V負同期付き） CB/CR:±350mVp-p 入力インピーダンス 75Ω 音声: ピンジャック、2チャンネル、 500mVrms、インピーダンス 47kΩ以上 コンポーネント3入力端子 映像: ピンジャック Y:1Vp-p（0.3V負同期付き） PB/PR、CB/CR:±350mVp-p 入力インピーダンス 75Ω 音声: ピンジャック、2チャンネル、 500mVrms、インピーダンス 47kΩ以上 主な仕様 89 そ の 他 五十音順 　ア行　 アンテナレベル BSアンテナから入ってくる電波の強さ です。天候や気温、時間帯、アンテナ接 続ケーブルの長さなどによって影響を受 けます。 インターレース（飛び越し走査） 走査線525本のうち、まず奇数番目の走 査線（262.5本）を1/60秒かけて描き（こ の1画面を1フィールドという）、次にそ の間を埋めるように偶数番目の走査線 （262.5本）を描き、合わせて走査線525 本の1枚の完全な画面（フレーム）を作っ ていく飛び越し走査のことです。 テレビのリモコンのDRC-MFモード切 換ボタンで選べる「DRC4倍密（標準） モード」は、走査線を通常のNTSC映像 の2倍の1050本にして、1フィールド目 で走査線の525本全部（本来の1フレーム 分）を1/60秒で描き、次のフィールド は、1フィールド目の間を525本で飛び 越し走査します。 　カ行　 ケーブルテレビ（CATV） 契約者と放送局をケーブルで直接結んで 番組を提供する有線放送です。通常のテ レビ番組やBS放送に加え、スポーツや 映画の専門チャンネル、地域情報番組や 文字放送などを見ることができます。 検波 放送衛星から送られてくるFM電波を復 調することです。 ゴースト 放送局からの電波が、テレビアンテナに 届く前に、建物や地形の影響で妨害波と なり、時間がズレて二重、三重に受信さ れることです。そのため、正しく送られ てきた画像に妨害波の画像が重なって表 われた、見にくい画面となります。 　サ行　 三次元Y/C分離回路 テレビで使っている回路の1つで、映像 信号を構成するY信号とC信号を別々に 処理し、より鮮明な画像を再現します。 識別制御信号 識別制御信号とは、オリジナル映像の横 縦比をテレビで忠実に再現するためのコ ントロール信号です。この信号を含んだ 映像には、次のものがあります。 －ワイドクリアビジョン放送 －横縦比情報の入ったビデオカメラなど の記録映像（ID-1方式やS2方式） －横縦比を4：3にする信号が入ったテレ ビ放送 －D4入力端子からの横縦比情報の入っ た映像 シネマビジョン 画面の横縦比が2.35:1になっている映像 ソフトのことです。一般的には黒帯に字 幕が入る映画などに使われています。 スクランブル 映像、音声の信号を暗号化することで す。民間BS放送（WOWOWなど）で は、契約者以外は視聴できないように、 電波にスクランブルをかけて（暗号化し て）送信しています。スクランブルのか かった放送を視聴するためには、スクラ ンブルを解除する機器（デコーダーなど） が必要です。 　タ行　 チューナー 電波を受信して各チャンネルに合わせる ための機器です。このテレビはテレビ チューナーおよびBSチューナーを内蔵 しています。 デジタル・リアリティー・クリエー ション:マルチファンクション（DRC- MF） テレビ放送やビデオなどのNTSC映像 を、ソニー独自のデジタル信号処理アル ゴリズムによって、高精細なリアル映像 につくり換えます。従来の線形補間方式 の処理とは全く異なり、動画部分の輪郭 のボケが少ないスッキリとした画像にな ります。また、映像によって、通常の NTSC映像の4倍の情報量で映し出す 「DRC4倍密（標準）モード」と、順次走 査を行い、チラツキを抑えた映像にする 「DRCプログレッシブモード」を切り換 えられます。 さらに、このテレビでは、DRC-MFパ レットで映像に合った好みの画質に調整 できます。 デジタルCS放送 通信衛星を使ったCS放送の一種です。 従来のアナログCS放送とは違い、映像 や音声をデジタル化することで、大量の 情報を扱えます。これにより、多チャン ネルの放送を高画質・高音質で楽しめま す。 独立音声放送 民間BS放送（St. GIGAなど）の中に は、1つのチャンネルで映像の音声とは 別に、音声だけの放送が行われている場 合があります。これが独立音声放送で す。 　ハ行　 ビスタビジョン 画面の横縦比が1.85:1になっている映像 ソフトのことです。一般的には画像の中 に字幕が入る映画などに使われていま す。 ビットストリーム BS放送で送られてくる電波のデジタル 信号（音声とデータ）です。データ信号 は、文字放送などに使われています。 プログレッシブ（順次走査） 飛び越し走査（「インターレース」の項目 を参照）をしないで、1フィールド目で 525本全部の走査線を順番どおりに描 き、次のフィールドも同じ場所を525本 全部の走査線で描いていく順次走査のこ とです。 テレビのリモコンのDRC-MFモード切 換ボタンで選べる「DRCプログレッシブ モード」は、走査線525本の順次走査を 行い、静止画の文字やグラフィック、横 線などの多い画像で、チラツキを抑えた 映像にします。 用語集 次のページにつづく� 90 数字・アルファベット順 BSデジタル放送 2000年12月から本放送が開始された放 送衛星を使って、デジタル信号で映像や 音声を流す放送のことです。大量の情報 を扱えるので、多チャンネルの放送を高 画質・高音質で楽しめます。くっきり はっきりした高画質のHDTV（高精細度 テレビ）や、また文字や画像などのデー タ放送、CD並みの高音質なラジオ放送 などがあります。 BSデジタル放送を受信するには、別途 BSデジタルチューナーが必要となりま す。 BSデコーダー（WOWOW） WOWOWなど民間BS放送の電波にか かったスクランブルを解除する機器で す。 D端子 デジタルCS放送、BSデジタル放送およ びDVDプレーヤーなどに対応したコン ポーネント映像端子です。デジタルCS チューナーやDVDプレーヤーなどと、1 本のケーブルで簡単に映像信号を接続で きます。コンポーネント映像で接続する ため、より高画質な画像を楽しめます。 ID-1方式（ビデオID-1システム） ビデオ信号の一部にデジタルのID信号を 加算することにより、画面の横縦比 （16:9、4:3またはレターボックス）の情 報を記録するシステムの名前です。この テレビはID-1方式に対応しています。 ID-1方式対応のビデオカメラやビデオ デッキなどを、テレビのビデオ1～3入力 端子、およびBSデコーダー/ビデオ4入 力端子につなぐと、ID-1方式の画像とな ります。ただし、あらかじめビデオカメ ラなどで「ワイドTV」モードを「入」にし て録画した画像に限ります。 MUSE-NTSC（M-N）コンバーター MUSE方式のハイビジョン放送を現行の 放送方式（NTSC）に変換するための機 器です。画質は現行の放送方式（NTSC） と同等になります。 NTSC方式 日本やアメリカなどで使われているカ ラーテレビ方式で、毎秒30コマ、水平 走査線数525本などが特長です。アメ リカの連邦テレビジョン方式委員会 （National Television System Committee）が制定し、1954年に放 送が正式に開始されました。欧州や中 国などで使われているPAL方式や SECAM方式とは互換性がありません。 S1方式（S1映像） S映像のC端子へ直流5Vを重畳すること により、画面の横縦比（16:9または4:3） の情報を記録するシステムの名前です。 このテレビはS1方式に対応しています。 S1映像出力端子が付いたビデオカメラな どを、テレビのS1映像入力端子につなぐ と、S1方式の画像となります。 ただし、あらかじめビデオカメラなどで 「ワイドTV」モードを「入」にして録画し た画像に限ります。 用語集（つづき） 91 そ の 他 映像信号フォーマットについて 映像の種類 映像信号フォーマット 対応するD端子 日本国内の映像信号フォーマッ ト（画像方式）は、走査線数と 走査方式によって、以下の4種 類があります。 525i（480i） 525本（480本）の走査線を 約1/60秒ごとに奇数ラインと 偶数ラインを交互に流す（飛 び越し走査：インターレース 方式）映像信号です。通常の テレビ放送（VHF/UHF）の 信号です。 1コマ目 2コマ目 240本 偶数ライン 240本 奇数ライン 約1/60秒 480本 第1フレーム b • 通常のテレビ放送（VHF/ UHF） • BSアナログ放送 • ビデオ1～4入力の映像 • AVマルチ入力の映像 • コンポーネント1～3入力* の以下の映像 – BSデジタル標準テレビ放 送（525i） – デジタルCS放送 – DVDプレーヤーの映像 D1端子 D2端子 D3端子 D4端子 1コマ目 （第1フレーム） 480本全ライン 525p（480p） 525本（480本）全部の走査 線を順番どおりに描く（順次 走査：プログレッシブ方式） 映像信号です。 • コンポーネント1～3入力* のBSデジタル標準テレビ放 送（525p） • コンポーネント1～3入力* のDVD プレーヤーの映像 （プログレッシブ出力映像） 1コマ目 2コマ目 540本 偶数ライン 540本 奇数ライン 約1/60秒 第1フレーム b D2端子 D3端子 D4端子 1125i（1080i） 1125本（1080本）の走査線 を約1/60秒ごとに奇数ライン と偶数ラインを交互に流す （飛び越し走査：インター レース方式）映像信号です。 現行のハイビジョン放送は、有効走査線数が1035本です。 1コマ目 （第1フレーム） 2コマ目 （第2フレーム） 720本 全ライン 720本 全ライン 約1/60秒 2コマ目 （第2フレーム） • コンポーネント1～3入力* のBSデジタルハイビジョン 放送（1125i） • コンポーネント1～3入力* の従来ハイビジョン機器の 映像（ベースバンド） D3端子 D4端子 • コンポーネント1～3入力* のBSデジタルハイビジョ ン放送（750p） D4端子 480本全ライン 1080本 750p（720p） 750本（720本）全部の走査 線を順番どおりに描く（順次 走査：プログレッシブ方式） 映像信号です。このテレビで は、750pの映像信号を 1125iの映像信号に変換して 表示します。 このテレビでは、内蔵の高画質回路［DRC-MF］によって、525iの画像 も、きめ細かくて質感のあるリアル高画質で楽しめます。（18、10ページ） M つないだ機器の取扱説明書もあわせてご覧くだ さい。特に、BSデジタルチューナーの出力設 定については、BSデジタルチューナー側の取 扱説明書をご覧ください。 * コンポーネント1、2入力はD端子からの映像で す。 走査線 テレビは、左から右へ流れる電子ビーム を上から下へ送ることで画面を作ってい ます。この電子ビームが作る線を走査線 と呼び、走査線によって、どのように画 面を作っていくかで、インターレースや プログレッシブなどの方式があります。 有効走査線数 走査線のうち、映像信号が載っている走 査線の数のことを言います。通常のテレ ビ放送やBS放送では、525本ある走査 線のうち有効走査線数は480本です。現 行のハイビジョン放送では同じく1125 本中1035本、デジタルハイビジョン （HD）放送では、1125本中1080本と なっています。なお、有効走査線に含ま れていない残りの走査線（映像信号の 載っていない走査線）には、画面の横縦 比を規定した識別制御信号などが載って います。 D端子（コンポーネント1、2入力） デジタルCS放送、BSデジタル放送およ びDVDプレーヤーなどに対応したコン ポーネント映像端子です。デジタルCS チューナーやDVDプレーヤーなどと、1 本のケーブルで簡単に映像信号を接続で きます。コンポーネント映像で接続する ため、より高画質な画像を楽しめます。 このテレビにはD4入力端子（コンポー ネント1、2入力）が付いてます。 約1/60秒 M（　）内は有効走査線数で数えたときの別称です。また、iはインターレース （飛び越し走査）、pはプログレッシブ（順次走査）の略。 92 映像� 左 音声 右� S1映像� ビデオIDー1システム� ビデオ2入力� － チャンネル ＋� － 音量 ＋� 入力切換� BS電源� 電 源 � 電　源� スタンバイ/� オフタイマー� テレビ前面/TV Front Panel 各部の名前/ Identifying parts and controls ビデオ2入力端子174ページ （S1映像端子、映像端子、左音声端子、右音声端子） VIDEO 2 input jacks page 74 (S1-Video jack, Video jack, Audio-L jack, Audio-R jack) 入力切換ボタン 122ページ Input Select button page 22 音量＋/ーボタン 17ページ Volume +/– buttons page 7 BS電源ランプ135ページ BS (Broadcast Satellite) Power indicator page 35 チャンネル＋/ー ボタン17ページ Channel +/– buttons page 7 リモコン受光部 Remote Control sensor スタンバイ/オフタイマー ランプ17、36、82ページ Standby/Off Timer indicator pages 7、36、82 電源スイッチ17ページ Power switch page 7 ヘッドホン端子118ページ Headphones jack page 18 電源ランプ17ページ Power indicator page 7 93 そ の 他 電 源 � 消 音 � 二重音声� 画面表示� メ ニ ュ ー 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 8 9 7 11 12 10 BS5 /13 BS7 /14 BS9 /15 BS11 /16 /選局� /0 音 量 � チャンネル� オフタイマー� ワイド切換� BS固定� コ ン ト ロ ー ル 決 定 � 左-拡大-右� 2 画 面 右 左 イ ン デ ッ ク ス テレビ� デ ジ タ ル チ ュ ー ナ ー パレット� DRC-MF 明るさ設定� モード切換� リモコン/Remote Control 二重音声ボタン133ページ Audio Mode (Bilingual) button page 33 電源スイッチ17ページ Power switch page 7 チャンネル＋/ーボタン17ページ Channel +/– buttons page 7 2画面/左/右ボタン115、16、 17、18ページ Picture-and-Picture/Left/Right Picture Operation buttons pages 15、16、 17、18 消音ボタン16ページ Mute button page 6 BS固定ボタン134ページ BS Channel Lock button page 34 インデックスボタン119ページ Index button page 19 チャンネル数字ボタン 17ページ Channel Number buttons page 7 オフタイマーボタン136ページ Off Timer button page 36 メモ121ページ Memo button page 21 消費電力ボタン112ページ Power Saving button page 12 BSチャンネルボタン 17、34ページ BS (Broadcast Satellite) Channel buttons pages 7, 34 V/v/B/bの使いかた 選択するには 決定するには 移動させたい方向の 矢印の部分を押す 真ん中を下に向け て押しこむ 入力切換用ボタン122ページ ビデオボタン コンポーネントボタン AVマルチボタン Input Select buttons page 22 Video button Component button AV Multi button 音量＋/ーボタン17ページ Volume +/– buttons page 7 デジタルチューナーコントロー ルボタン166ページ Digital Tuner Control button page 66 画面表示ボタン16ページ Display button page 6 電 源 � 消 音 � 二重音声� 画面表示� 2 画 面 左 右 メ ニ ュ ー イ ン デ ッ ク ス デ ジ タ ル チ ュ ー ナ ー 消費電力� メ モ � ビデオ�コンポーネント� AVマルチ� 2 3 1 5 6 4 コ ン ト ロ ー ル 決 定 � 左-拡大-右� パレット� DRC-MF モード切換� DRCパレットボタン18ページ DRC Palett button page 8 DRC-MFモード切換ボタン 110ページ DRC-MF Mode Selection button page 10 V/v/B/b/決定/左拡大/右拡大 19、27ページ V/v/B/b/Select/Left Enlarge/Right Enlarge pages 9, 27 メニューボタン127ページ Menu button page 27 明るさ設定ボタン111ページ Brightness Mode button page 11 ワイド切換ボタン114ページ Wide Mode Select button page 14 94 画質/音質 （1 28ページ） 画面モード （1 27、33ページ） 2画面（1 15ページ） 各種切換 （1 24、61、72ページ） テレビ設定 （1 45ページ） BS設定 （1 49ページ） 初期設定 （1 33ページ） リモコンの メ ニ ュ ー を押すと出るメニュー メニュー一覧 画質調整（1 29ページ） 音質調整（1 31ページ） オートワイド設定 （1 27ページ） チャンネル設定変更 （1 47ページ） チャンネル表示書換 （1 48ページ） GR設定変更 （1 54ページ） で選択し� 終了�メニュ－� 画質 / 音質� 　戻る� 　DRCーMF：　DRC４倍密・標準� 　明るさ設定：リビング� 　画質調整� 　音質調整� 決定� で選択し� 終了�メニュ－� 画面モード� 　戻る� 　オートワイド設定� 　ワイド切換：　　ワイドズーム� 　画面位置　上下：　　0� 　縦サイズ：　　　　　0� � � 決定� で選択し� 終了�メニュ－� ２画面� 　戻る� 　２画面：　　　　　入� 　操作入替：　　　　左操作� 　左拡大 / 右拡大� 　ヘッドホンモード：1� � � 決定� b 画像傾き補正（1 44ページ） b テレビ設定� 　戻る� 　自動チャンネル設定：入� 　チャンネル設定変更� 　チャンネル表示書換� 　ＧＲ設定変更� 　バンド：　　　　　　ＵＨＦ� 　選局：　　　　　　　ダイレクト で選択し� 終了�メニュ－� 決定� チャンネル表示書換� 　戻る　　　ＣＨ　　　表示� 　　１　　　　１：　　　１� 　　２　　　　２：　　　２� 　　３　　　　３：　　　3� 　　４　　　　４：　　　４� 　　５　　　　５：　　　５� 　　６　　　　６：　　　６� 　　７　　　　７：　　　７� 　　８　　　　８：　　　８� で選択し� 終了�メニュ－� 決定� GR設定変更� 　戻る　　　ＣＨ　　　 GR� 　　１　　　　１：　　 入� 　　２　　　　２：　　 入� 　　３　　　　３：　　 入� 　　４　　　　４：　　 入� 　　５　　　　５：　　 入� 　　６　　　　６：　　 入� 　　７　　　　７：　　 入� 　　８　　　　８：　　 入� で選択し� 終了�メニュ－� 決定� アンテナレベル （1 50ページ） チャンネル設定変更� 　戻る　　　ＣＨ� 　　１：　　　１� 　　２：　　　２� 　　３：　　　３� 　　４：　　　４� 　　５：　　４２� 　　６：　　　６� 　　７：　　　７� 　　８：　　　８� で選択し� 終了�メニュ－� 決定� 標準� 切� で選択し� 終了�メニュ－� 音質調整� 　戻る� 　高音� 　低音� 　バランス� サラウンド：� � 決定� で選択し� 終了�メニュ－� オートワイド設定� 　戻る� 　オートワイド：２� 　４：３映像：　ワイドズーム� � � 決定� で選択し� 終了�メニュ－� 各種切換� 　戻る� 　消費電力：　　　　　標準� 　オフタイマー：　　　切� 　ＢＳ固定：　　　　　切� 　二重音声：　　　　　主� 　画面表示：　　　　　入� 　ＡＶマルチ画面位置：0� 　CGゲームモード� 　ＨＤモード：　　　　オート� � 決定� 設定（1 44ページ） 画像傾き補正� 　戻る� 　傾き補正　回転：　 ０� 　傾き補正　上下：　　０� � で選択し� 終了�メニュ－� 決定� 設定� 　戻る� 　画像傾き補正� 　テレビ設定� 　ＢＳ設定� 　初期設定� � � � � � で選択し� 終了�メニュ－� 決定� ＢＳ設定� 　戻る� 　アンテナレベル� 　デコーダー / ビデオ：デコーダー� 　デコーダー入力切換� 　ＢＳアンテナ電源：オート� で選択し� 終了�メニュ－� 決定� BSアンテナ電源　オ－ト� 0 0 アンテナレベル� 　戻る� 　ビープ音：切� で選択し� 終了�メニュ－� 決定� 標準� で選択し� 終了�メニュ－� リビング　画質調整� 　戻る� 　ピクチャー� 　明るさ� 　色の濃さ� 　色あい� 　シャープネス� � 決定� 標準� で選択し� 終了�メニュ－� AVプロ　画質調整� 　シャープネス� 　Ｎ Ｒ：　　　　入� 　ＶＭ：　　　　切� 　色温度：　　　中� 　Ｈホワイト：　切� 　色補正：　　　切� 　黒補正：　　　切� 　ガンマ補正：　切� 　ファイン：　　切� � � 決定� で選択し� 終了�メニュ－� 各種切換� 　二重音声：　　　　　主� 　画面表示：　　　　　入� 　ＡＶマルチ画面位置：0� 　CGゲームモード� 　ＨＤモード：　　　　オート� 　カラーマトリクス� 　ＴＶ/独立音声：　 　T V � 　ＢＢE：　　　　　　入� 　Ｓ映像：　　　　　　入� � � 決定� で選択し� 終了�メニュ－� カラーマトリクス 　戻る� 　4 8 0 p： Y / C B / C R � 　1 0 8 0 i ： Y / P B / P R � 　7 2 0 p： Y / P B / P R � � � 決定� カラーマトリクス （1 59ページ） • メニューはV/v/B/bで選び、真ん中を押しこむかまた はbで決定します。 • 黄色で表示される部分が選ばれています。 • 黒く表示される部分は選べません。 初期設定� 　戻る� 　オートステレオ： 入� 　ビデオ出力設定：　ビデオ１なし� 　ソニー・デジタル� 　チューナーコントロール：あり� 　消費電力減レベル：小� � で選択し� 終了�メニュ－� 決定� CGゲームモード （1 23ページ） で選択し� 終了�メニュ－� CGゲームモード 　戻る� 　R G B： 入� 　Y/ CB/CR ： � � � 決定� デコーダー入力切換 （1 77ページ） デコーダー入力切換� 　戻る� 　ＢＳ　１：オート� 　ＢＳ　３：オート� 　ＢＳ　５：オート� 　ＢＳ　７：オート� 　ＢＳ　９：オート　� 　ＢＳ１１：オート　� 　ＢＳ１３：オート　� 　ＢＳ１５：オート� � で選択し� 終了�メニュ－� 決定� 95 そ の 他 五十音順 　あ行　 明るさ設定 ............................................11 インデックス ........................................19 衛星放送 ........................................ BS参照 オートワイド ........................................13 切る ................................................27 設定する .........................................27 オフタイマー ........................................36 音質調整 ................................................31 　か行　 各部の名前 ............................................92 画質調整 ................................................29 画像の傾き補正 .....................................43 画面位置調整 “プレイステーション 2”、 “プレイステーション”（PS one）、 “プレイステーション”の画面位置調整 ..... 24 ワイド画像の上下位置調整 ............28 カラーマトリクス .................................59 ケーブルテレビ .....................................46 ゲーム .......................................... 23、73 コントロールS端子 ...................... 64、65 コンポーネント ........ 66、67、68、73、 75、79、80 　さ行　 自己診断表示 ........................................82 字幕入 ...................................................13 主音声 ...................................................33 消音 ......................................................... 6 消費電力 ................................................12 ズーム ...................................................13 接続する オーディオ機器 ..............................81 端子の名前とはたらき ....................56 デジタルCSチューナー ..................68 テレビアンテナ ..............................40 テレビゲーム ......................... 23、74 早わかり .........................................38 ビデオ機器 ......................................60 “プレイステーション 2”、 “プレイステーション”（PS one）、 “プレイステーション”....................73 BSアンテナ ....................................42 BSデコーダー（WOWOW）..........70 BSデジタルチューナー ..................64 　ら行　 リモコン 各部の名前 ...................................... 92 電池を入れる .................................. 37 　わ行　 ワイド切換 ............................................ 14 ワイドズーム ........................................ 13 数字・アルファベット順 　数字　 2画面.....................................................15 10キー選局 ...........................................52 　アルファベット　 AVマルチ画面位置................................ 24 BBE ......................................................32 BS（衛星放送） 裏録画する ...................................... 35 設定する .........................................49 見る .................................................. 6 予約録画 .........................................34 録画のための接続 ........................... 60 BS固定 ...........................................34 BSアンテナ .......................................... 42 アンテナレベルを調整する ............ 50 接続する .........................................42 BSアンテナ電源 ...................................49 BSデコーダー（WOWOW）................. 70 BSデジタル放送 ...................................64 CATV ................................................... 46 CGゲームモード .................................. 23 D端子 ....................................................58 DRC-MF ..............................................10 パレット ........................................... 8 モード切換 ...................................... 10 DVDプレーヤー.................................... 75 GR（ゴースト・リダクション）............ 54 HDモード .............................................58 MUSEデコーダー.................................79 MUSE-NTSCコンバーター ................. 77 S映像切り換え ...................................... 61 St.GIGA ...............................................72 VHF/UHFアンテナ ..............................40 VHF/UHFのチャンネル設定 ................45 WOWOW .............................................70 DVDプレーヤー ............................. 75 MUSEデコーダー ..........................79 MUSE-NTSCコンバーター .......... 77 設定する 選局方法 .........................................52 チャンネル ...................................... 45 デコーダー入力切り換え ................77 S映像切り換え ................................61 節電 .......................................................12 　た行　 ダイレクト選局 .....................................52 縦サイズ調整 ........................................ 28 チャンネル合わせ（設定）..................... 45 自動設定 .........................................45 手動設定 .........................................47 ダイレクト選局 ..............................52 10キー選局 .....................................52 チャンネル表示書き換え ......................48 調整 音質調整 .........................................31 画質調整 .........................................29 ワイド画面 ...................................... 28 BSアンテナレベル ......................... 49 デジタル・リアリティー・ 　クリエーション:マルチファンクション （DRC-MF）.................................... 10 デジタルCS放送 ...................................68 テレビ（地上波）アンテナの接続.......... 40 テレビゲーム ............................... 23、74 独立音声放送（St.GIGA）..................... 72 　な行　 二重音声 ................................................33 入力切換 ................................................22 ノーマル ................................................13 　は行　 ビデオ 接続する .........................................60 見る ................................................22 副音声 ...................................................33 付属品 ...................................................37 フル .......................................................13 ヘッドホンモード .................................18 　ま行　 メニュー一覧 ........................................ 94 メモ .......................................................21 索引 96 Printed in Japan 廃棄時にご注意願います。 2001年4月施行の家電リサイクル法では、お客様がご使用済みのテレビ（ブラウン管方式）を廃棄される場 合は、収集・運搬料金と再商品化等料金をお支払いいただき、対象品を販売店や市町村に適正に引き渡す ことが求められています。 この説明書は再生紙を使用しています。
